采用恒定频率、电流模式架构的同步降压性稳压器诞生

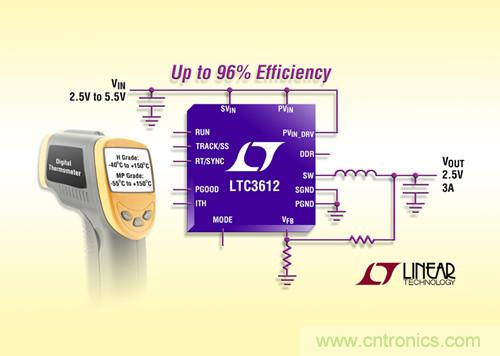

LTC3612 采用 3mm x 3mm QFN 或耐热性能增强型 TSSOP-20 封装，能够以低至 0.6V 的输出电压提供高达 3A 的连续输出电流。该器件在 2.25V 至 5.5V 的输入电压范围内工作，适用于单节锂离子电池应用以及 3.3V 或 5V 中间总线系统。其开关频率是用户可编程的，范围为 300kHz 至 4MHz，允许使用纤巧、低成本电容器和电感器。

LTC3612 采用 RDS(ON) 仅为 45mΩ 和 70mΩ 的内部开关，为 5VIN 至 1.8VOUT 转换等高降压比应用提供超过 90% 的效率。采用突发模式 (Burst Mode®) 工作可最大限度地提高轻负载效率，无负载时仅需要 70µA 电流，从而使该器件非常适用于需要最长电池运行时间的应用。可调突发模式箝位使设计师能够进一步优化轻负载效率。就需要最低噪声的应用而言，LTC3612 可配置为以脉冲跳跃或强制连续模式运行，从而降低了噪声和潜在的 RF 干扰。LTC3612 还为跟踪功能以及 DDR 存储器模式 (可提供 / 吸收 ±1.5A 电流的) 提供输入引脚。其他特点包括可选有源电压定位、电源良好 (Power Good) 电压监视器、外部同步功能和过热保护。

采用 3mm x 4mm QFN 和 TSSOP 封装的 3A、4MHz 同步降压型 DC/DC 转换器

性能概要：LTC3612

•在 -55°C 至 +150°C 温度范围工作 (MP 级)，在 -40°C 至 +150°C 温度范围工作 (H 级)
•3A 输出电流
•2.25V 至 5.5V 输入电压范围
•低输出纹波突发模式工作：IQ = 70µA
•±1% 输出电压准确度
•输出电压低至 0.6V
•高效率：高达 95%
•低压差工作：100% 占空比
•停机电流：≤1µA
•可调开关频率：高达 4MHz
•具内部补偿的可选有源电压定位 (AVP)
•可选脉冲跳跃 / 强制连续 / 具可调突发箝位的突发模式工作
•可编程软启动
•为启动跟踪或外部基准提供输入
•DDR 存储器模式，IOUT = ±1.5A
•采用 20 引线 (3mm x 4mm) QFN 和 20 引线 TSSOP耐热性能增强型封装
