运算放大器频率响应
来源:汽车电子硬件设计 发布时间:2022-08-24
分享至微信

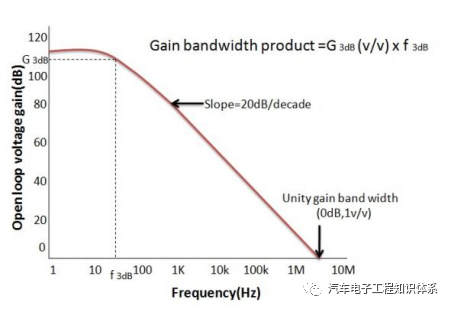

开环增益AOL对于所有频率都不是恒定的。真正的运算放大器具有与频率相关的开环增益。实际运算放大器的频率响应曲线如下图所示。
从上面的曲线中,我们可以注意到增益和频率的乘积在曲线上的任何点都是恒定的。该常数称为增益带宽积(GB)。此外,曲线上任意点的放大器增益由单位增益 (0 dB) 频率决定。
运算放大器带宽

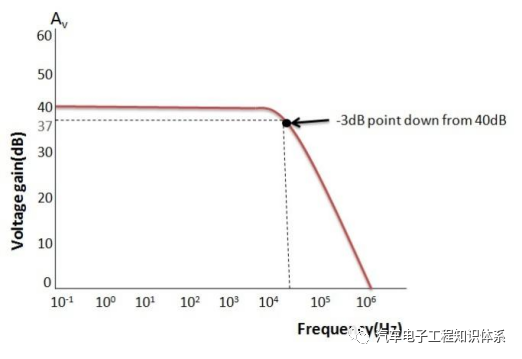

运算放大器的带宽定义为放大器的电压增益高于其最大输出值的-3dB(最大值为0dB)的频率范围。
在上图中,AV(max)的-3dB显示为37dB。37dB 线在略高于 10 kHz 的频率处与曲线相交。如果放大器的GB乘积已知,则可以更准确地计算该频率。
可以注意到,开环增益随着输入信号频率的增加而减小。频率以对数标度绘制,并且增益随着频率以对数方式增加而线性减小。
众所周知,运算放大器的增益下降率为每十倍频20 dB。
