TAS2780是25W、数字输入、4.5 至 23V、6A 峰值、具有 I/V 感应功能的智能放大器,用于扬声器保护
来源:中国IC网 发布时间:2022-03-30 分享至微信

产品详情


描述:

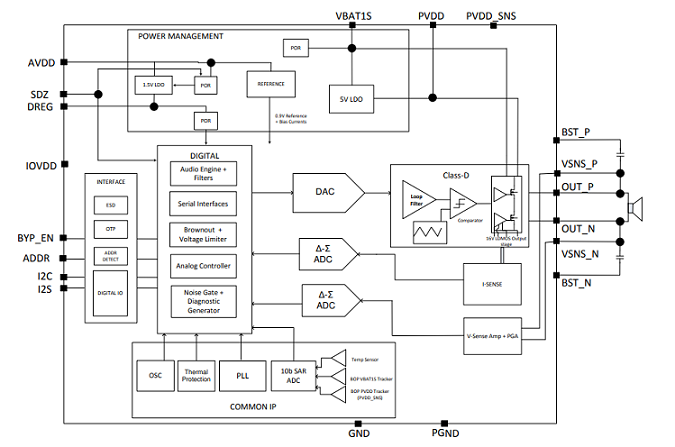

TAS2780 是一款单声道数字输入 D 类音频AO6602L放大器,经过优化,可有效地将高峰值功率驱动到小型扬声器中。D 类放大器能够在 18 V 的电源电压下以小于 1% THD+N 的方式向 4 Ω 负载提供 25 W 的连续功率。宽电压输入范围和高输出功率使该放大器具有足够的通用性使用电池电源或线路供电系统。


TAS2780 可用作传统放大器或与基于主机的扬声器保护算法一起使用。集成的扬声器电压和电流检测通过返回 I 2 S 路径向保护算法提供扬声器状况的实时反馈。


Y 桥电源架构通过在内部选择电源以获得最佳裕量来提高放大器效率。具有多个阈值的掉电预防方案允许在电源下降时降低信号路径的增益。


多达 8 个 TAS2780 器件可以通过 I 2 S/TDM 和 I 2 C 接口共享一个公共总线。


TAS2780 采用 30 引脚 HR-QFN 封装,可实现紧凑的 PCB 占位面积。


特性:


●用于 D 类输出级的 23V 电源


●Y-Bridge多级供电架构


●扩频控制


●超声波输出支持高达 40 kHz


●25 W,1% THD+N(4 Ω,18 V)


●30 W 峰值输出功率


●1W 时效率为 82%


●10W 时效率为 87%


●<1 uA 在硬件关断模式下


●PVDD:3V 至 23V


●VBAT1S:2.7V 至 5.5V


●AVDD:1.8V


●IOVDD:1.8V/3.3V


●用于回声消除的 SDOUT


●I 2 S/TDM:8 个 32 位通道,最高 96 KSPS


●I 2 C:具有快速模式的可选地址+


●芯片间通信总线


●44.1 kHz 至 96 kHz 采样率


●实时 IV-sense 扬声器保护


●短路和开路负载保护


●热保护和过流保护


●带功率限制器的掉电保护


●过功率和低电池保护


参数:


音频输入类型:数字输入


建筑学:D类,智能放大器


扬声器通道(最大):单核细胞增多症


功率级电源 (Max) (V):23


功率级电源 (Min) (V):3


负载 (Min) (ohms):3.2


输出功率(W):25


信噪比 (dB):109


总谐波失真 + N @ 1 kHz (%):0.01


Iq (典型值) (mA):8.8


控制界面:I2C


闭环/开环:关闭


模拟电源 (Min) (V):3


模拟电源 (Max) (V):23


采样率(最大)(kHz):96


PSRR (分贝):96


工作温度范围(℃):-40 至 85
