产品详情

描述：

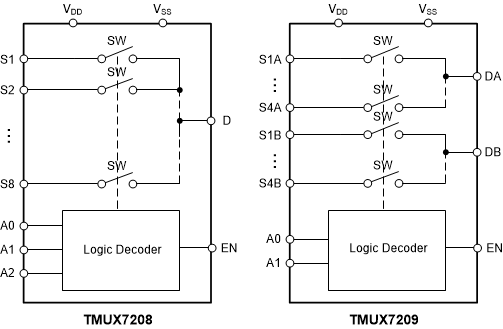

TMUX7208是精密 8:1 单通道多路复用器，而 TMUX7209是 4:1 2 通道多路复用器，具有低导通电阻和电荷注入特性。这些器件采用单电源（4.5 V 至 44 V）、双电源（±4.5 V 至 ±22 V）或非对称电源（例如 V DD = 12 V、V SS = –5 V）。TMUX720x 支持源极 (Sx) 和漏极 (D) 引脚上的AD5624RBRMZ-3双向模拟和数字信号，范围从 V SS到 V DD。

TMUX720x 是精密开关和多路复用器系列器件的一部分，具有非常低的开关漏电流，使其可用于高精度测量应用。TMUX72xx系列提供闩锁抗扰性，防止器件内寄生结构之间通常由过压事件引起的不希望有的高电流事件。闩锁情况通常会持续到电源轨关闭，并可能导致设备故障。抗闩锁功能允许 TMUX72xx 系列开关和多路复用器在恶劣环境中使用。

特性：

●闩锁免疫

●双电源范围：±4.5 V 至 ±22 V

●单电源范围：4.5 V 至 44 V

●低导通电阻：4Ω

●低电荷注入：3 pC

●高电流支持：400 mA（最大值）（WQFN）

●高电流支持：300 mA（最大值）（TSSOP）

●–40°C 至 +125°C 工作温度

●1.8 V 逻辑兼容输入

●逻辑引脚上的集成下拉电阻

●故障安全逻辑

●轨对轨运营

●双向信号路径

●先断后合切换

参数：

配置：4:1

通道数 (#)：2

电源电压-单(V)：12、16、20、36、44、5

Ron（典型值）（欧姆）：3.5

导通漏电流 (Max) (μA)：0.062

带宽 (MHz)：31

工作温度范围 (℃)：-40 到 125

特征：1.8V 兼容控制输入、先断后合、故障安全逻辑

输入/输出连续电流 (Max) (mA)：300

CON（典型值）（pF）：178

电源电流 (典型值) (uA)：40
