AXI4协议逻辑规范以及BUG处理

来源:AriesOpenFPGA 发布时间:2022-03-26

分享至微信

1AXI 握手协议规范以及BUG处理

简介

列举AXI应该遵循的逻辑规范以及一些逻辑BUG，即使是赛林丝官方的代码也要注意。

规则

AXI所需要的信号并不多，比如，TLAST（packet最后一位数据），TUSER（帧开始信号）等等。我们先集中于握手信号这个概念，把握手信号分为三类：TVALID（有效信号，表示主机开始有效传输），TREADY（就绪信号，表示从机在该时钟周期准备好接收数据），以及TDATA（数据）。

先大致了解握手信号的基础规则：

xVALID必须在复位后清除
总线不应该变化，除非出现xVALID && xREADY逻辑，即数据传输必须在xVALID和xREADY同时置位时发生。
xVALID&&xREADY逻辑期间尽量不要在此处插入其他判断逻辑以免错过握手
同一个时钟周期内，xVALID和xREADY可以有先后或者同时置位，若有置位先后，那么另一个信号必须保持置位直到握手完成
主机和从机接口间不应该有组合逻辑（标准中有表述）
建议规则：在总线空闲状态READY应该保持高逻辑

从机逻辑示例：

always@(posedgeACLK)
// Logic to determine S_AXIS_TREADY

always@(posedgeACLK)
if(S_AXIS_TVALID && S_AXIS_TREADY)// plus nothing!（有效和准备信号下不插入其他逻辑）
// Do something

2.出现BUG的代码（源自赛灵丝官方）：

always@(posedgeS_AXI_ACLK)
if(!S_AXI_ARESETN)
// reset the circuit
elseif(S_AXI_AWVALID && S_AXI_AWREADY && something_else)
// design is already buggy

3.下面代码来自Vivado2018.3示例

always@(posedgeS_AXI_ACLK )
begin
if( S_AXI_ARESETN ==1'b0)
begin
// Some reset code
end
else
begin
if(~axi_awready && S_AXI_AWVALID && ~axi_awv_awr_flag)
begin
// Address latching code
end
elseif(axi_wready && S_AXI_WVALID && something_else)
// The design is now broken

虽然上面的代码示例是针对写入地址和数据通道，但它可以在任何通道上找到。这不仅包括读地址通道，还包括写确认和读返回通道。具体来说，在任何使用基本握手协议的设计中都经常会发现此错误。之所以这个错误常常出现，可能是因为 Xilinx的示例代码就是如此。

问题在于协议本身规定总线逻辑仅取决于**VALID和*READY*，如果两者都置位，那么不管其他条件是否有效，总线都应该进入下一个状态。而以上代码的逻辑带来的危害就是，当我们用这种逻辑去和其他设备的标准总线交互时，很容易错过事务。

把

always@(posedgeS_AXI_ACLK)
if(!S_AXI_ARESETN)
// reset the circuit
elseif(S_AXI_AWVALID && S_AXI_AWREADY && something_else)
// design is already buggy

改为

always@(posedgeS_AXI_ACLK)
if(!S_AXI_ARESETN)
// reset the circuit
elseif(S_AXI_AWVALID && S_AXI_AWREADY)
// Design continues ...

always@(*)
if(S_AXI_ARESETN && S_AXI_AWREADY)
assert(something_else);

always@(posedgeS_AXI_ACLK)
if(!S_AXI_ARESETN)
// Reset code
elseif(S_AXI_AWVALID && S_AXI_AWREADY)
// Accept a transaction
elseif(S_AXI_BVALID && S_AXI_BREADY)
// Code is now buggy

总体来讲，都是握手协议应该生效进入下一状态的时候，逻辑有可能会出现阻止它进入下状态的情况，国外有个博主详细讨论了这个不规范产生的BUG（这个大家可以见仁见智）：

http://zipcpu.com/formal/2019/04/16/axi-mistakes.html

主机示例代码

// OPT_LOWPOWER is a parameter telling me when to force unused signals
// to a known value, to reduce any unnecessary signal toggling within
// an FPGA.
parameter[0:0] OPT_LOWPOWER =1'b0;

always@(posedgeACLK)
if(!ARESETN)
M_AXIS_TVALID <=0;
elseif(!M_AXIS_TVALID || M_AXIS_TREADY)
M_AXIS_TVALID <= next_valid_signal;

always@(posedgeACLK)
if(OPT_LOWPOWER && !ARESETN)
M_AXIS_TDATA <=0;
elseif(!M_AXIS_TVALID || M_AXIS_TREADY)
begin
M_AXIS_TDATA <= next_data;

if(OPT_LOWPOWER && !next_valid)
M_AXIS_TDATA <=0;
end

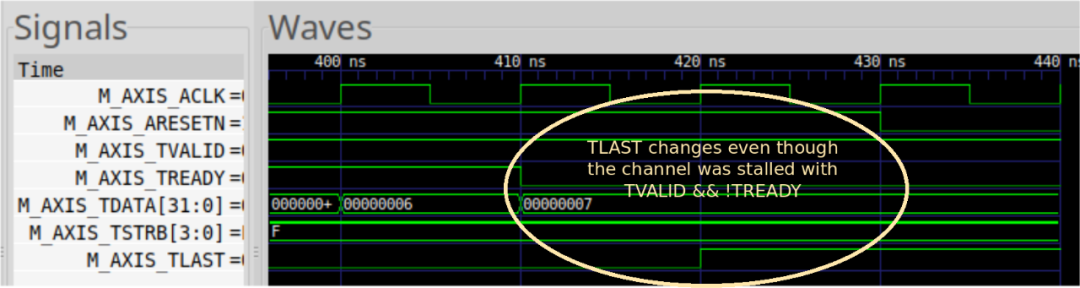

Xilinx’s AXI stream master 模版

assignaxis_tlast = (read_pointer == NUMBER_OF_ITEMS-1);

always@(posedgeACLK)
if(!ARESETN)
axis_tlast_delay <=1'b0;
else
axis_tlast_delay <= axis_tlast;

assignM_AXIS_TLAST = axis_tlast_delay;
