导言
之前给大家介绍过alex的开源项目，现在开始陆续出教程，本期主要介绍最常见的AXIS，关于AXI-Stream的概念性教程，请参阅“AXI4/AXI5-Stream协议介绍”一文，开源文章介绍请参阅“FPGA/IC优质开源项目（三）AXI“一文。
AXIS异步FIFO
本期主要介绍AXI-Stream项目中的异步FIFO，其他项目基本大同小异，读者可以直接使用。涉及的文件如下，主要实现了AXIS接口的异步FIFO，可以实现输入输出位宽调整，以及可以实现Frame模式。
axis_adapter.v : Parametrizable bus width adapter
axis_async_fifo.v : Parametrizable asynchronous FIFO
axis_async_fifo_adapter.v : FIFO/width adapter wrapper
testbech代码参数配置如下：
parameterDEPTH =4096;// FIFO深度
parameterS_DATA_WIDTH =32;// S接口位宽
parameterS_KEEP_ENABLE = (S_DATA_WIDTH>8);// KEEP信号使能
parameterS_KEEP_WIDTH = (S_DATA_WIDTH/8);
parameterM_DATA_WIDTH =8;// M接口位宽
parameterM_KEEP_ENABLE = (M_DATA_WIDTH>8);// KEEP接口使能
parameterM_KEEP_WIDTH = (M_DATA_WIDTH/8);
parameterPIPELINE_OUTPUT =2;// 输出信号寄存器数
parameterFRAME_FIFO =0;// 是否开启Frame模式
parameterUSER_BAD_FRAME_VALUE =1'b1;
parameterUSER_BAD_FRAME_MASK =1'b1;
parameterDROP_BAD_FRAME =0;
parameterDROP_WHEN_FULL =0;
时钟配置：
always#20s_clk = ~s_clk;// 25M
always#5m_clk = ~m_clk;// 100M
简单的数据传输：
integeri;
parameterlen =64;// 传输数据长度为64
initialbegin
wait(s_rst ==0);
#40;
for(i =0; i < len; i=i+1)begin
wait(s_axis_tready ==1);
s_axis_tvalid <=1;
s_axis_tdata <= s_axis_tdata +1;
#40;
end
s_axis_tlast <=1;// 传输结束拉高s_axis_tlast
#40;
s_axis_tlast <=0;
s_axis_tvalid <=0;
end

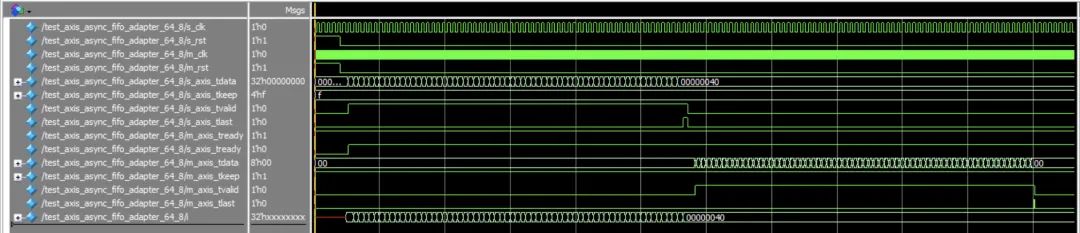

使用modeslsim仿真：
25M时钟域输入，100M时钟域采样，输入32bit位宽，输出8bit位宽，仿真和预期一致。
FIFO的FRAME模式
我们把异步FIFO修改为FRAME模式，即一直到一帧数据传输完成（last拉高），FIFO输出接口才开始输出数据，配置如下：
parameterFRAME_FIFO =1;// 是否开启Frame模式
parameterUSER_BAD_FRAME_VALUE =1'b1;
parameterUSER_BAD_FRAME_MASK =1'b1;
parameterDROP_BAD_FRAME =1;
parameterDROP_WHEN_FULL =1;

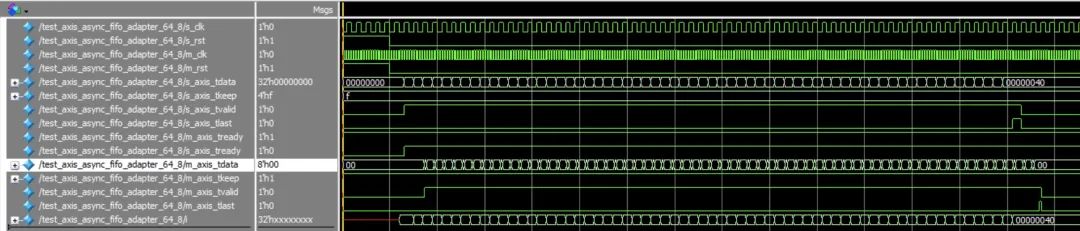

使用modeslsim仿真：
上图可见，直到last拉起，FIFO才开始传输。
总结
亦安只是简单的测试这个项目，之前对于AXIS概念性的东西都已经讲过了，这里也不多赘述，后续的以太网，AXI等项目也会陆续出，我们下期见。
