【图解】800只直流供电LED照明灯

直流部分的紧急状况切换盘

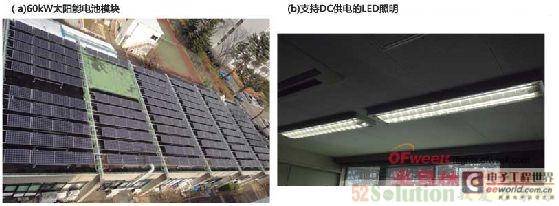

图1：60kW太阳能电池模块和支持直流供电的LED照明

日本东北大学在制造楼的屋顶上配备了60kW太阳能电池模块（a）。今后预定安装夏季时为太阳能电池洒水冷却的管道。在主楼和教学楼上设置了800只支持直流供电的LED照明灯（b）。

该系统主要由60kW的太阳能电池模块和57.6kWh的大型蓄电系统构成，另外还包括可供给300V直流电（直流）和100V或200V交流电（交流）的“交直流混合控制系统”，以及对整个系统实施管理的“EMS（能量管理系统）”等。

通过太阳能电池所发电力不出售，而是直接用于蓄电池由自家消费。另外还以紧急时的能源移动为目标，可向纯电动汽车（EV）快速充电。太阳能电池设置在屋顶上，蓄电池和交直流混合控制系统设置在主楼上。在6层高的主楼和教学楼上直流供电，导入了约800只支持直流300V的LED照明。

配备约1万个电池单元

太阳能电池模块、高电压直流电源系统，以及支持直流供电的LED照明由台湾台达电子（Delta Electronics）的日本公司负责。LED照明通过内部的直流-直流转换器从300V降压至24V后使用。开、关操作通过用开关来控制直流-直流转换器的低压部而非电源线来防止触电等危险。
