用EL156构建25W单端甲类胆机电路

　　胆机音色圆润、透明，发声自然、甜美、真挚，久听不倦，富于人性化色彩。在构建和谐、美好的生活中，胆机已成为音响爱好者良伴，也正成为一种时尚。

　　在胆机中，尤以单端甲类胆机音质最佳。以300B、845胆构成的单端甲类胆机成为胆机中的极品，发声最靓，让人过耳不忘。然而，以300B构成的单端甲类胆机却美中不足，输出功率一般仅6．5W，对于通常20m2以上的听音空间来说功率偏小。845胆构成的单端甲类胆机输出功率在20W左右，可满足听音要求。只是845属高压胆管，工作电压需1200V以上，不仅制作成本高，制作时还不太安全，体积也较大。那么，有没有一种胆，输出可达20W以上，体积不大，适合构建家用胆机呢？

　　西欧名胆EL156堪当此任。对于ELl56胆许多人都不清楚。这也难怪，ELl56在1968年才开发出来，在胆家族中算是较为年轻的一代。20世纪 60年代是胆发展的顶峰时代，此后便开始走下坡路。到70年代，国外晶体管已全面进入电子行业，取代了电子管的地位。因此，虽然ELl56作为最新型的优秀胆被开发出来，但还未来得及应用便被晶体管广泛使用的大潮淹没了，以至于隐姓埋名、少为人知。

　　ELl56由胆界著名的德国德律风根（T‘elefunken）公司开发投产。该公司出品的音频用胆做工精细、造型典雅，音色平衡甜润、清纯细腻，可谓胆中极品，与英国的大盾（Mullard）并列，堪称西欧第一品牌。只可惜，德律风根公司在晶体管普及的大潮中也将胆管生产线关闭。ELl56早已停产。

　　所幸，我国的曙光电子管厂根据原厂资料，又将ELl56重新开发出来，成为该管的唯一制造商。据厂方讲，ELl56每年大量出口日本，已成为日本胆迷的新爱。

　　ELl56系氧化物阴极胆，因此具有较高的阴极放射电流和较低的工作电压。该管屏耗高达50W，比KT88强功率胆还高出10W。恐怕ELl56算得上旁热式阴极胆中的王者。与845直热式胆相比，ELl56的灯丝功耗低2／3，屏极工作电压仅为其l／3，单端输出功率则可达25W，性能之优越让人叹服。真所谓“后来者居上”。

　　一、电路工作原理

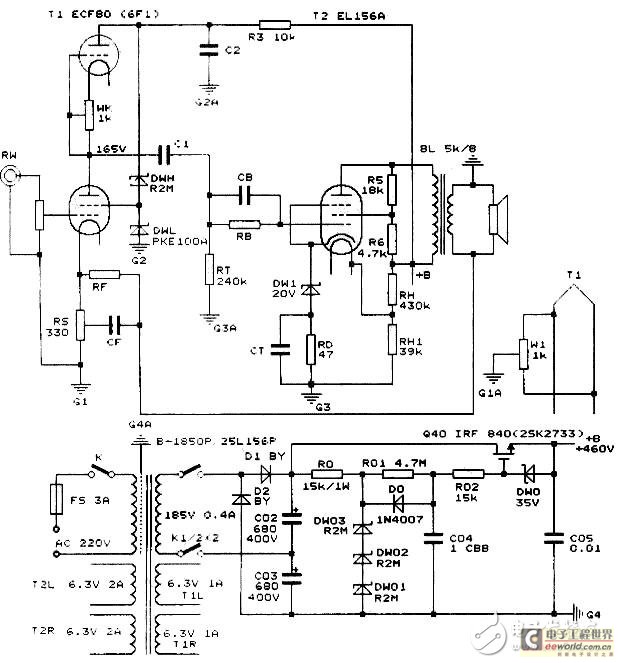

　　附图是采用ELl56胆构成的A23I．．156T胆机的电路。本机为双声道立体声功放，图中仅给出一个声道的放大电路，另一声道完全相同。

　　从图中可以看出，本机采用两级放大。前级用ECF80（国产型号为6F1），功放级用ELl56胆，为单端甲类放大程式。通常前级包括前置放大与推动两级放大，以满足功放胆的推动要求。然而，ELl56性能优良，仅需20V左右的推动就可满功率输出，所以将前置级与推动合并为一级放大就可以了。在Hi— Fi功放中，应尽量减少放大级数，这样才能减小信号在放大过程中的失真与变形。

　　前级放大胆ECF80为三极、五极复合胆，五极部分担任信号放大，三极部分则作为五极放大中的负载。三极胆相当于一个非线性负载电阻，与五极胆中的非线性具有一定的抵消作用，从而使输出中的失真减小（工作原理源于ZL94212716．1专利技术）。另外，胆中由于存在空间电荷效应，可以减小噪声。一般与电阻负载相比可获得较高的信噪比，能提高前级输出的信号的质量。三极胆阴极接入可调电阻Wk调节Wk可改变三极胆内阻，从而使前级放大器处于合适的工作范围，确保前级输出有大干20V的动态范围，以推动功放胆ELl56满额输出。实际上，本前级输出范围可达±100V，足以推动任何功放胆。

　　后级功率放大采用了超线性电路。超线性电路具有五极胆的高效率与三极胆的输出特性，是胆管独有的优秀功放电路。由于三极胆输出内阻低，对扬声器有较强的控制力，可使扬声器阻尼良好，从而令发声清晰、富于层次感。本机的超线性电路是通过电阻分压实现的，帘栅极的负反馈电压由：R5与R6的比值决定，无需从输出牛上抽头取得。这种“电阻分压超线性电路”的好处是可通过改变R5、R6取得最佳帘栅动态负反馈电压，使超线性电路的性能达到最优。还降低了输出牛的绕制难度（原理详见本刊2004年第12期的有关内容）。由于输出牛绕制难度低，因此本机的输出牛达到了较高的性能，加负载频响可达120kHz以上，为功放整机的高水准奠定了坚实的基础。

　　功放电路采用自给偏压方式。ELl56阴极串有稳压管DWl与电阻Rn。DWl产生20V左右的稳定阴极电压，使ELl56有一合适的栅负压工作点。RD仅为47Ω，但不可省略，它有稳定工作点与信号负反馈作用，可比较有效地减小功放级失真。

　　通常，功放级阴极电压是通过阴极电阻并联电容方式实现的。这是传统的做法，但电容需要充分大才能保证功放级的低频下限。HiFi功放低频下限低至10Hz 以下，相应并联电容将达数百μF至数千μF。这实际上只能采用电解电容，而电解电容品质较差，高、低频性能都不良，对功放信号的质量损害严重。

　　稳压二极管（DWl）是当前广泛应用的稳压器件。低频响应到直流（0Hz），高频响应数百kHz，性能优良，比起电解电容好多了。

　　不过，DWl没有直流稳定作用，所以必须串接Rn以稳定ELl56的直流工作点。

　　功放级的栅极接有Rb、Cb高频提升电路，以弥补输出牛对高频分量的损耗。虽然这些高频分量已超出人耳的听觉范围，但重放中包含这部分高频分量将造就更为真实与自然的感觉。对高频分量的提升，可使放大器整体响应宽广、平坦，达到Hi_Fi的高性能。这是从全局考虑问题的方法，也是胆机克服输出牛频晌不足的有效办法。运用此法，胆机频响足可与晶体管机匹敌，达到80kHz以上，而音色上也更胜一筹。

　　高品质功放对电源电路必须充分重视。实际上，在放大电路已日臻完美的情况下，电源电路的每一步提升都将使放大器音质显著提高。本机的电源电路采用了场效应管电子滤波、电子稳压电路，比传统的滤波电路更好，在性能方面是传统电路无可比拟的。其供给功放电路的电源达到甚至超过对前级放大的要求，接近理想电源的水准。采用场效应管还有一个特色，那就是场效应管工作时产生的偶次谐波对整机音质似有美化作用，发声显得柔和、甜美。

　　灯丝电压采用交流供电，以获得更好的音质。为克服可能产生的交流声，在灯丝电路中接有平衡电位器Wl，调节wl可消除交流声。

　　在电路图中，个别元件没有给出具体数值，这些元件选择不同数值与品种对音质、音色有明显改变，但不影响电路的工作状态。我们期待读者动手、动脑选择，调出最佳音质，以便切磋交流。

　　二、元器件的选用与制作

　　传统胆机基于当时的元器件形式，制作工艺仅仅只是“搭棚焊接”方式。这种电路工艺是成熟的，适合当时的元器件水平。而如今，电路工艺早已发展到印刷电路，元器件水平有了质的提高，小体积、大容量元件相当普及，为印刷电路广泛应用铺平了道路。比起“搭棚焊接”，印刷电路可以说是更先进的电路工艺形式，不仅效率高，对复杂精密的电子电路而言也更容易实现。由于采用电脑布线，印刷电路可以轻易实现两点间最短连线以及理想的一点接地形式。对讲究布线的Hi—Fi放大器制作而言，采用印刷电路更为理想。

　　本机采用2mm双面镀金印刷电路，不仅完成了电路的理想布线，而且镀金线路还确保了连线的高品质，使信号在电路中畅行。在结构上，本机与传统胆机有所不同。它采用“上翻盖”形式，电源牛、输出牛、印刷电路和接插件均安装在底盒内。整机重心下移，更为平稳，符合音响发烧的追求。制作时，焊好印刷电路就完成了所有电路连接。将印刷板安装在底盒内，并将少量连线与电源牛、输出牛连接。调试完毕后所有制作便全部结束，无需像传统胆机那样翻过来、倒过去地进行安装、焊接、调试，非常辛苦。合上铝合金成型的上盖板，一台美观、漂亮的高质量胆机就呈现在我们面前。本机的结构形式非常适合爱好者DIY胆机。

　　电阻全部选用金属膜电阻，以确保整机的静噪背景。其中R5、R6为3W，其余为l／2 W。R3发热较大，采用6W小型线绕电阻，便于在印刷电路板上直接焊接。

　　音量控制RW由于处于信号输入端，因此采用了日本ALPS高档方形电位器，不仅使整机信噪比有保证，而且使双声道的音量控制保持高度同步，不会因音量改变而发生音场定位的漂移。ALPS电位器同步性极佳，许多电位器根本无法与之相比。 半可调Wk、Ws采用高品质有机实心电位器。Wl则选用精密微调电位器，以准确平衡交流声，从而令本机残余交流噪声的抑制可与晶体管机媲美。

　　整流管采用BY波封高频管，有利于减小电源噪声。

　　电容的选择对音质影响较大，比较考究。Cl、C2需采用CBB电容，C05、CF采用瓷介电容，C04采用进口CBB电容。电源滤波电容则采用进口（红宝石）大容量电解电容。

　　三、调试与音质调整

　　本机一般焊接装配无误即可正常发声，但要取得最佳工作状态则需作简单调整。调节wk，使Tl五极胆屏压为165V，此时6F1前级放大输出可达±100V，充分满足后级功率胆±20V推动电压的要求。由于前级输出裕量远大于推动要求，因此即使w。不作调整也可正常工作，不过调整到位更好。

　　用数字万用表接入输出端，拨在200mV档。调整Wl，使交流声消失，左右声道分别反复调整。通常指示在lmV以下，交流声就基本听不到了，可认为已达到较好的程度。

　　本机是在笔者以前介绍过的A23I．156J基础上改进而来的，工作原理相同，只是前级放大改用了胆管。它既有300B胆机的清纯，又有EL34胆机的飘逸，也不失KT88胆机的力道。看来ELl56胆是一个汲取精华的集大成者，尽显西欧众名胆之风范。该胆风韵再现也向世人证明了中国曙光电子管厂的造胆实力。

　　一般不提倡DIY者对本机更换元件来进行摩机。不过，音响爱好者的口味各不相同，对音质的每一点改进又孜孜以求。因此，本机允许改变个别关键元件，以调整音质的风格与走向。

　　电位器Rs中点向上滑动，音质趋于柔和；向下滑动则解析力增加。标准情况下中点对地为90f）。

　　c1改用德国威马（0．22μF／630V）电容则音色更为润泽、明亮，立体定位更清晰，感觉声音自然、真实，高音圆润而不尖锐。若改用日本的尼斯康 （Nitsuko）电容（1μF／250V）则声音转为温暖、柔和。若改用金属化纸介电容（0．22μF／160V）则感觉声音甜美度增加。比较起来，采用德国威马（粉红色）电容时音质改善效果最大。C04原设计采用我国台湾产的HTC CBB电容，特点是音色自然、温暖，透明度不错。改用德国威马（0．22μF／630V）电容后音色清澈，并具有润泽、真挚感。C2改用德国威马电容 （0．22μF／630V）后音色透明度提升，似万里无云。

　　一般来说，改用名牌电容后音色都会有些变化，但能否适合个人口味则难说，要凭自己的感觉与音响欣赏水平而定。这是因为，音响欣赏本身就带有浓重的个性化色彩，音色的调整就是在优良音质的基础上体现某种风格与品味。这也许就是音响DIY者所独享的乐趣吧！ 本机输出功率为22W×2，频响为1 8Hz～60kHz，失真小于O．8％，负载阻抗为4～8Ω。可搭配英国品牌的AE音箱，非常适合音乐欣赏使用。
