RY2207单电池锂离子和锂聚合物电池保护IC

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/     联系方式：13641438279

功能

● 无外部负载时电池单元反向连接的保护

● 过温保护

● 过充电流保护

● 两步过电流检测：超过放电电流，负载短路

● 充电器检测功能

● 0V电池充电功能

● 符合RoHS且不含铅（Pb）

● 15mΩ低RSS（开）内部功率MOSFET

● 延迟时间在内部生成

● 高精度电压检测

● 低电流消耗操作模式：0.7μA typ。电源关闭模式：0.5μAtyp。

● 仅需一个外部电容器

● ESOP8包装中提供

● -40°C至+85°C温度范围

应用

● 单电池锂离子电池组

● 移动电源

● 单电池锂聚合物电池组

● IOT传感器/电子玩具

描述

● RY2207 是一款专为锂离子 / 聚合物电池设计的高集成保护解决方案。该器件集成了内部功率 MOSFET 、高精度电压检测电路及延时电路，全面覆盖电池应用所需的各项保护功能，包括过充、过放、过流及负载短路保护等。精准的过充检测电压确保充电过程安全可靠且高效利用。低待机电流设计使电池在存储期间几乎不消耗电量。该设备不仅适用于数字手机，还可为其他需要长效续航的锂离子 / 锂聚合物电池供电信息设备提供保护。

● RY2207 需要最少数量的现成外部组件，并且采用节省空间的 ESOP8 封装。

典型应用电路

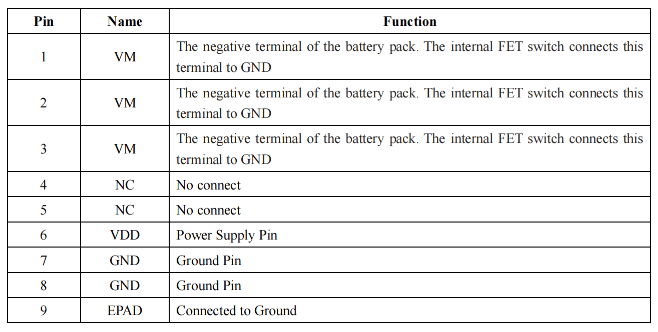

引脚配置
