PT2022F单触控单输出LED调光IC

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/     联系方式：13641438279

1．产品概述

● PT2022F是一款电容式触摸控制ASIC，支持单通道触摸输入和单路PWM输出，可引脚配置2种功能模式。PT2022F主要应用于触摸调光LED灯具，具有低功耗、高抗干扰、宽工作电压范围、灯光无频闪、外围器件少的突出优势。

2.主要特性

● 工作电压范围：2.4~5.5V

● 待机电流约5uA@VDD=5V&CMOD悬空

● 单通道触摸输入，4档灵敏度可调

● 单路PWM输出，频率20KHZ,无频闪

● 按键最长输出时间：16秒（±30%）

● 内置实时环境自适应、高效数字滤波等软件算法

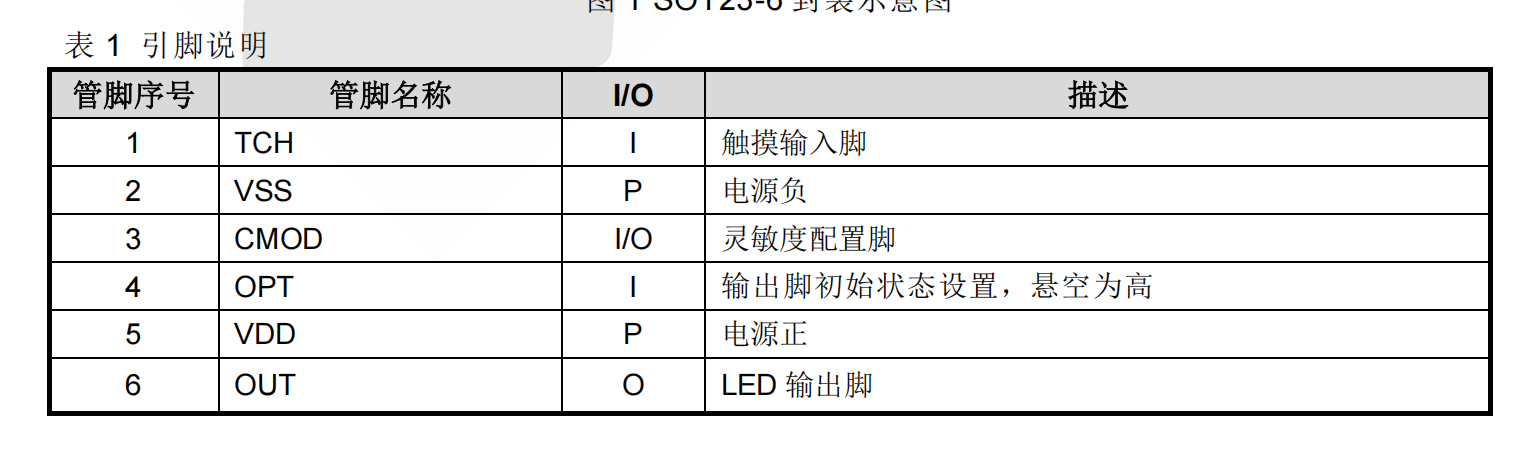

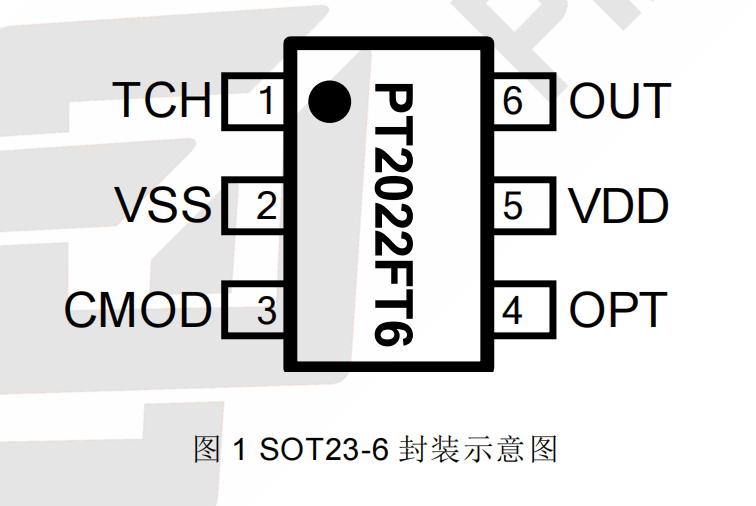

3. 封装及引脚说明

文章配图-1

文章配图-2

4.应用电路
