LN9361——低噪声电荷泵 DC/DC 转换器

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/     联系方式：13641438279

■ 产品概述

LN9361 是一种低噪声、固定频率的电荷泵型 DC/DC 转换器，在输入电压范围在 2.7V 到 5.0V 的情况下，该器 件可以产生 5V 的输出电压，最大输出电流达到 300mA。 LN9361 外部元件少，非常适合于小型的、电池供电的应用。 LN9361 的电荷泵结构可以保持固定的开关频率至零负荷， 减小输出和输入电压纹波。LN9361 具有过热保护功能，能 够承受连续的输出与地短路。

■ 用途

 USB OTG

 数码相机

 LED 驱动

 智能卡读卡器

■ 产品特点

 低噪声固定频率

 输出电流:300mA

 300kHz 开关频率

 固定的 5V± 2.5% 输出

 VIN 范围: 2.7V to 5.0V

 自动软启动减小涌入电流

 无需外部电感

 关断时 Icc<1uA

■ 封装

 SOT23-6L

■ 典型应用电路

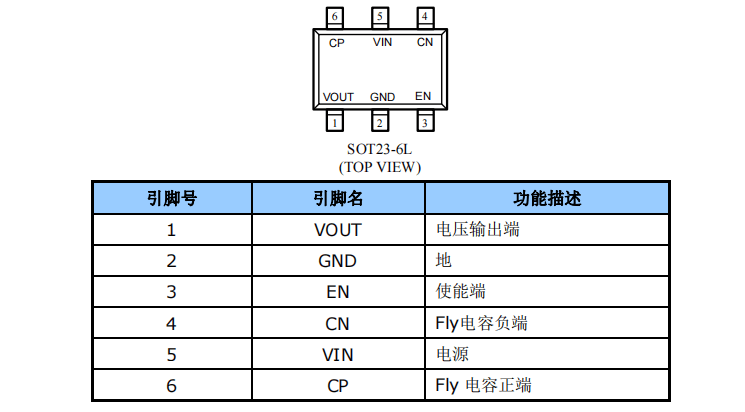

■ 引脚配置
