PT8028 ——电容式触摸控制 ASIC，支持 8 通道触摸输入

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/     联系方式：13641438279

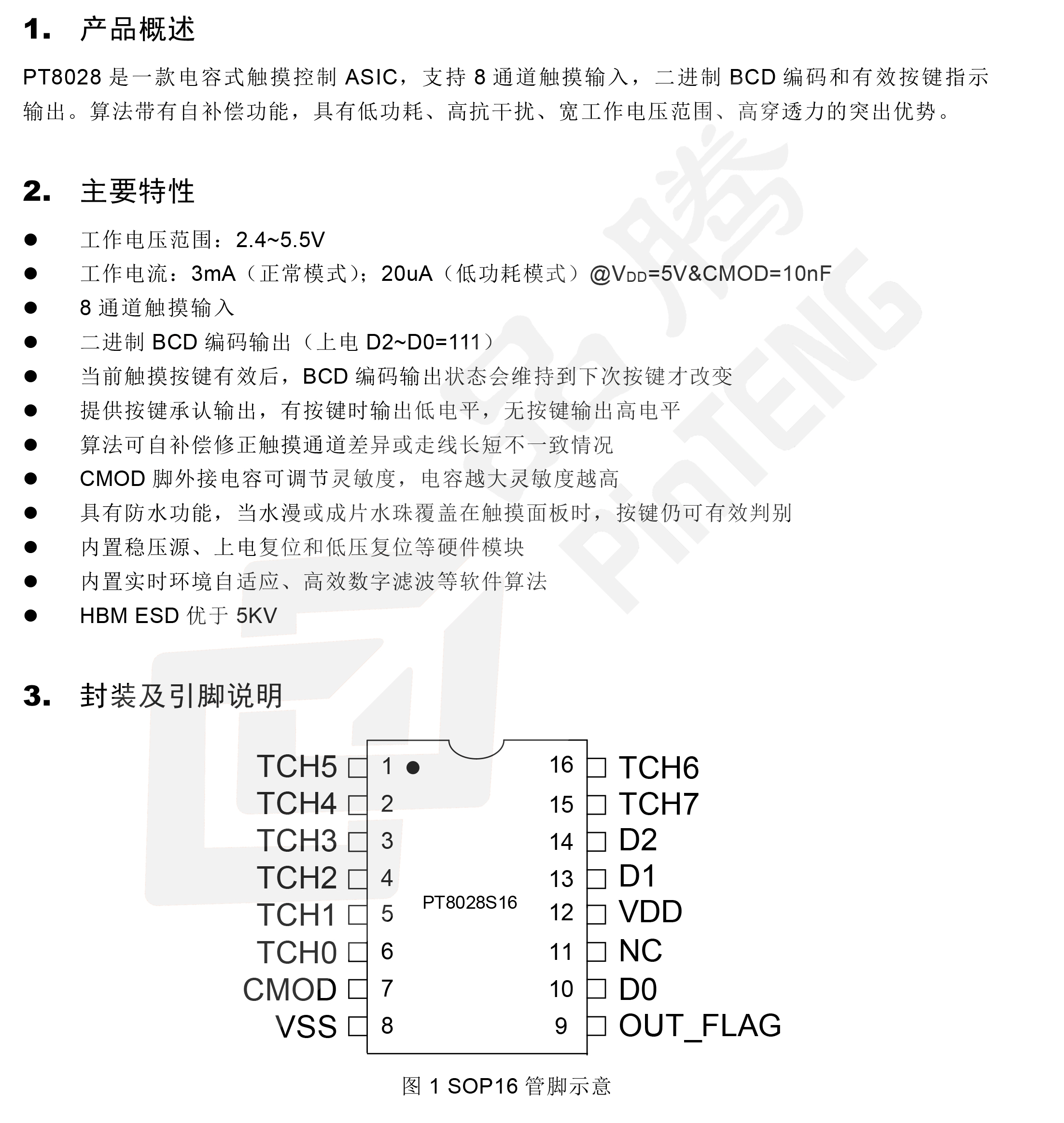

产品概况：

PT8028 是电容式触摸控制 ASIC，支持 8 通道触摸输入，具有二进制 BCD 编码和有效按键指示输出。它具有低功耗、高抗干扰、宽电压、高穿透力等优势，算法带自补偿。工作电压范围 2.4-5.5V，工作电流正常模式 3mA，低功耗模式 20uA@VDD=5V&CMOD=10nF。8 通道输入，BCD 编码输出上电 D2~D0=111，触摸按键有效后状态维持到下次按键改变，提供按键承认输出。可自补偿修正触摸通道差异，CMOD 脚外接电容调灵敏度，防水，内置稳压源、复位硬件模块和软件算法，ESD 防护 5KV 以上。

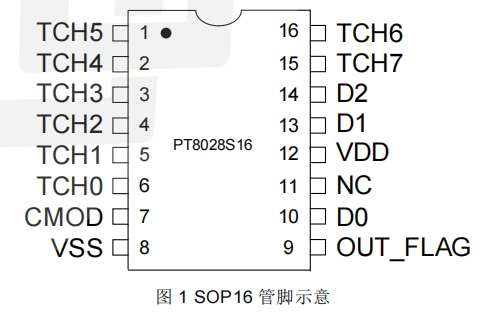

引脚图：

产品特点：

⚫ 工作电压范围：2.4~5.5V

⚫ 工作电流：3mA（正常模式）；20uA（低功耗模式）@VDD=5V&CMOD=10nF

⚫ 8 通道触摸输入⚫ 二进制 BCD 编码输出（上电 D2~D0=111）

⚫ 当前触摸按键有效后，BCD 编码输出状态会维持到下次按键才改变

⚫ 提供按键承认输出，有按键时输出低电平，无按键输出高电平

⚫ 算法可自补偿修正触摸通道差异或走线长短不一致情况

⚫ CMOD 脚外接电容可调节灵敏度，电容越大灵敏度越高

⚫ 具有防水功能，当水漫或成片水珠覆盖在触摸面板时，按键仍可有效判别

⚫ 内置稳压源、上电复位和低压复位等硬件模块

⚫ 内置实时环境自适应、高效数字滤波等软件算法

⚫ HBM ESD 优于 5KV
