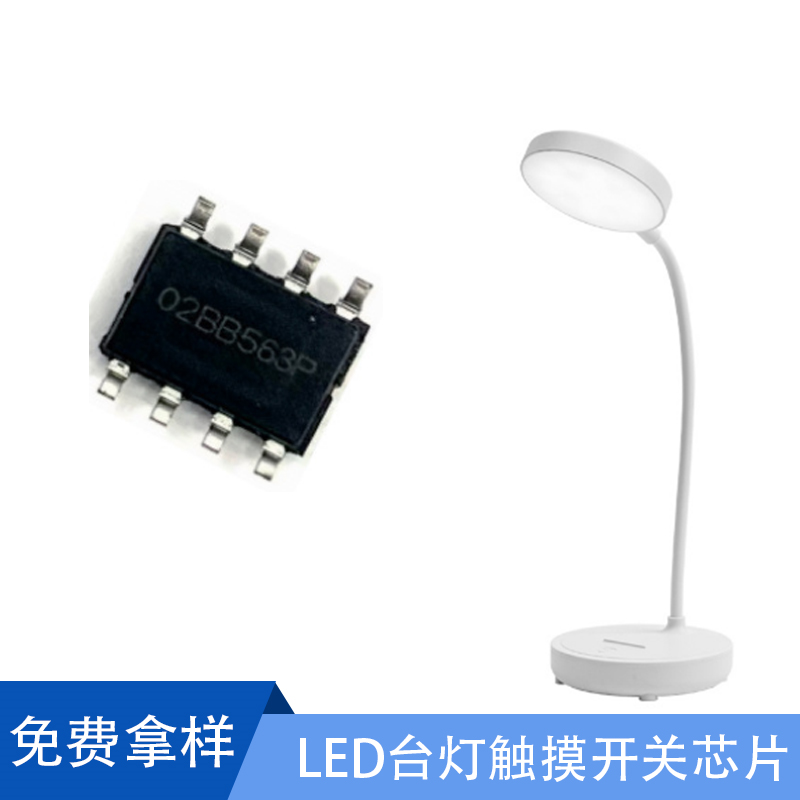

PT2022这是一款专门为台灯设计的电容式触摸控制ASIC芯片。

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/     联系方式：13641438279

PT2022的主要作用是实现台灯的触摸调光控制，通过单通道触摸输入技术和PWM输出方式，用户只需轻轻触摸就能轻松调节台灯亮度。该产品特别强调了在台灯应用中的低功耗、高抗干扰、宽电压适应能力和无频闪调光效果，同时由于其精简的外围器件需求，大大简化了台灯的内部结构设计，提升了整体的性能和性价比。

功能和特点：

1. 宽工作电压范围：PT2022 能够在2.4V至5.5V的宽电压范围内稳定工作，适用于多种电源条件和 LED 灯具设计。

2. 超低待机电流：在 VDD=5V 且 CMOD=10nF 的条件下，待机电流仅约6uA，极大地延长了产品的使用寿命和电池续航（如适用）。

3. 单通道触摸输入与单路 PWM 输出：提供简洁而高效的触摸控制和调光功能，PWM 输出频率为21KHz，确保灯光无频闪。

4. 可配置性与灵活性：通过引脚配置，可实现多达8种不同的功能，满足不同应用场景和用户需求。

5. 内置硬件与软件模块：包括稳压源、上电复位、低压复位等硬件模块，以及实时环境自适应、高效数字滤波等软件算法，提升了产品的稳定性和抗干扰能力。

6. 高 ESD 防护等级：HBM ESD 等级优于6KV，增强了产品在恶劣环境下的可靠性。

7. 多种封装形式：提供 SOP8 和 SOT23-6 两种封装形式，适应不同的 PCB 布局和空间设计需求。

编辑

封装形式

1，PT2022AT6，脚位兼容PT2021KT062，PT2022BT6，功能兼容PT2021WST06，OPT配置相反
