国产MCU开发工具不输STM32Cube：教你玩转PY32F072高级定时器

【概述】高级定时器一般是芯片中最复杂的定时器，在使用高级定时器输出PWM波时，波形的配置是比较麻烦的，得到想要的波形，需要计算时钟，分频，加载值，对于互补的功能，还要计算死区时间，输出极性等。想想就头疼，McuStudio提供了图像化界面，可以快速生成需要的工程。极大的简化了高级定时器的配置，而且做到了波形图的显示，可以直观的看到不同配置下PWM的波形。

下面具体演示一下如何使用McuStudio配置并生成PY32F072芯片的TIM1工程。

一、快速入门：1分钟创建你的第一个PWM工程

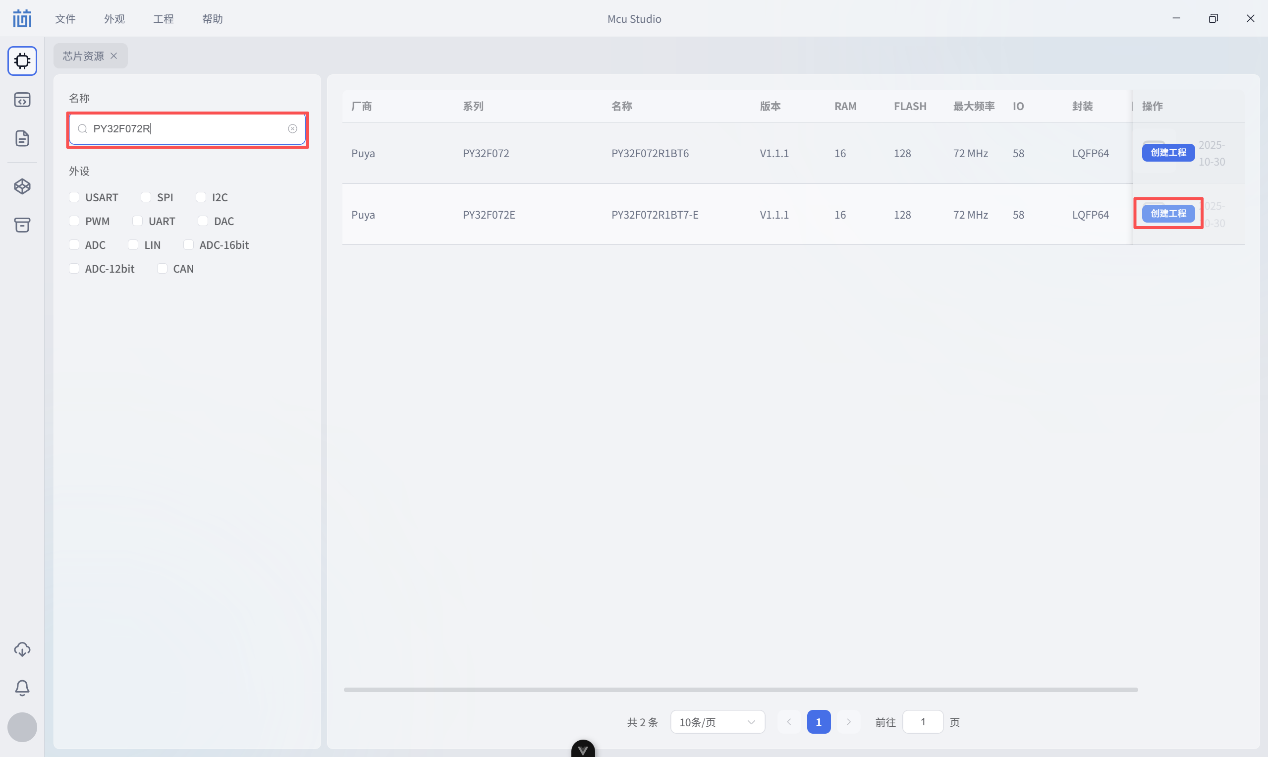

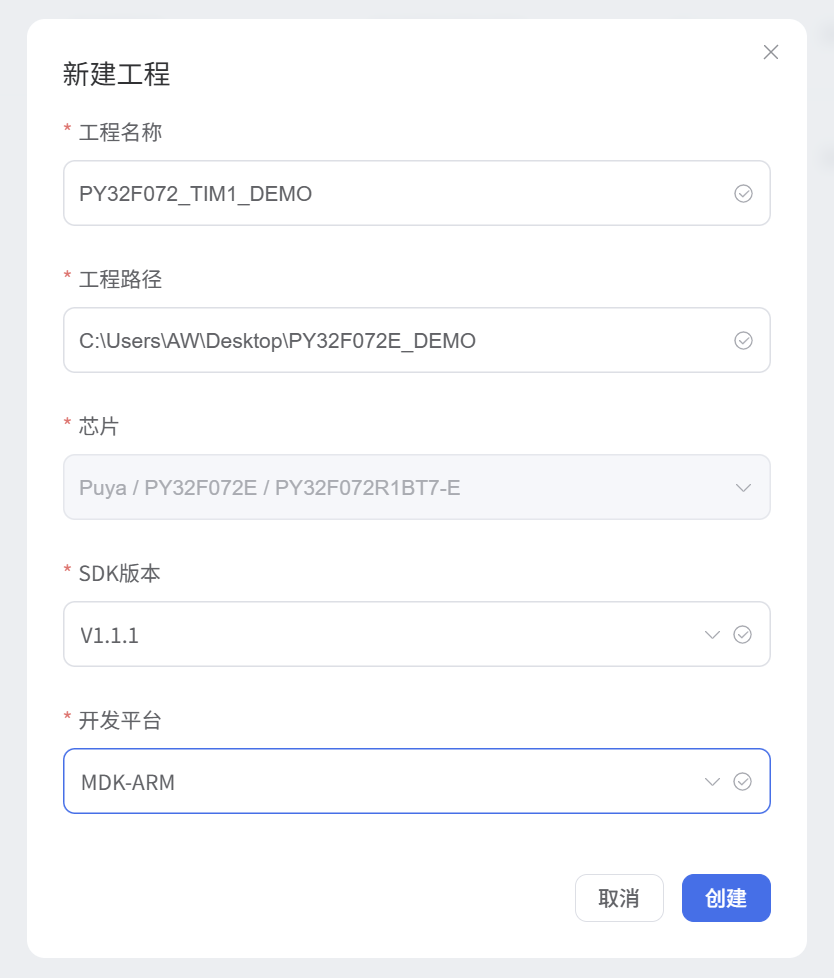

打开McuStudio软件，在左侧资源菜单中搜索"PY32F072R1BT7-E"，一键创建新工程。填写工程名称和路径，选择熟悉的开发平台（KEIL/IAR/EIDE），点击创建即可完成基础工程搭建。

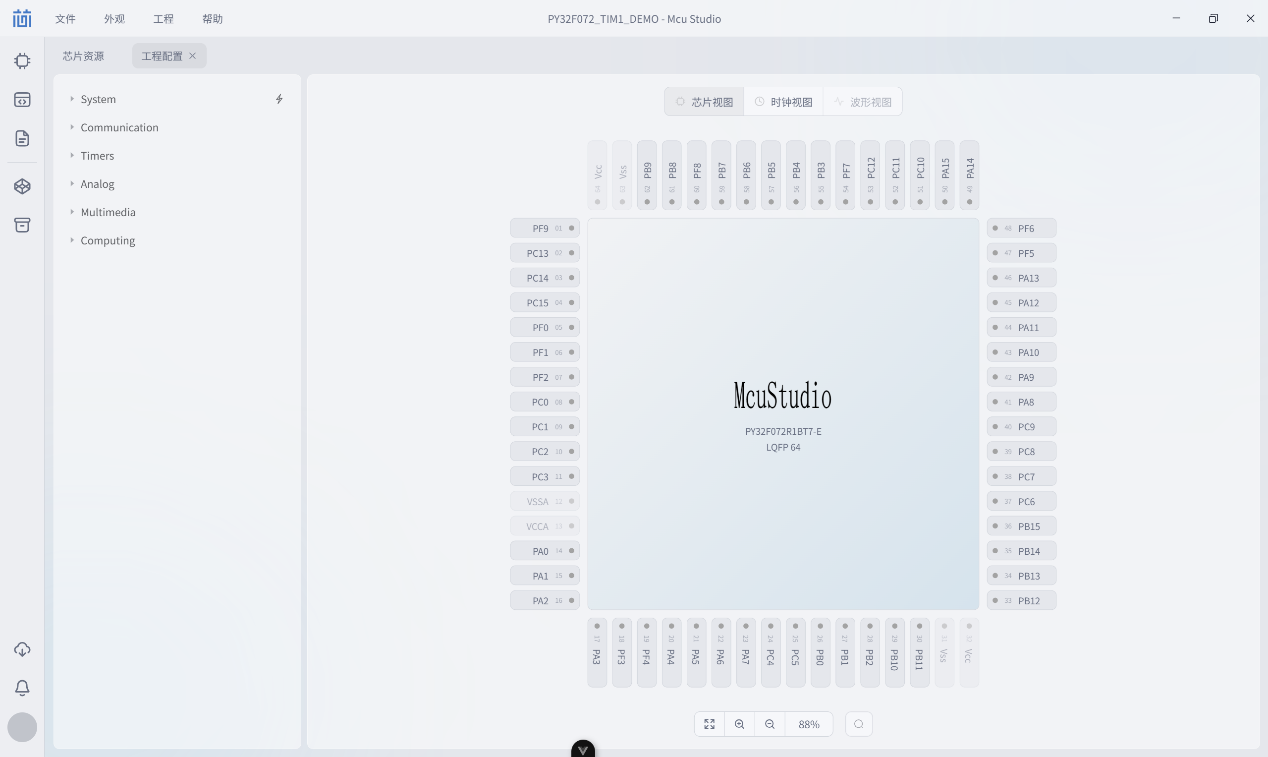

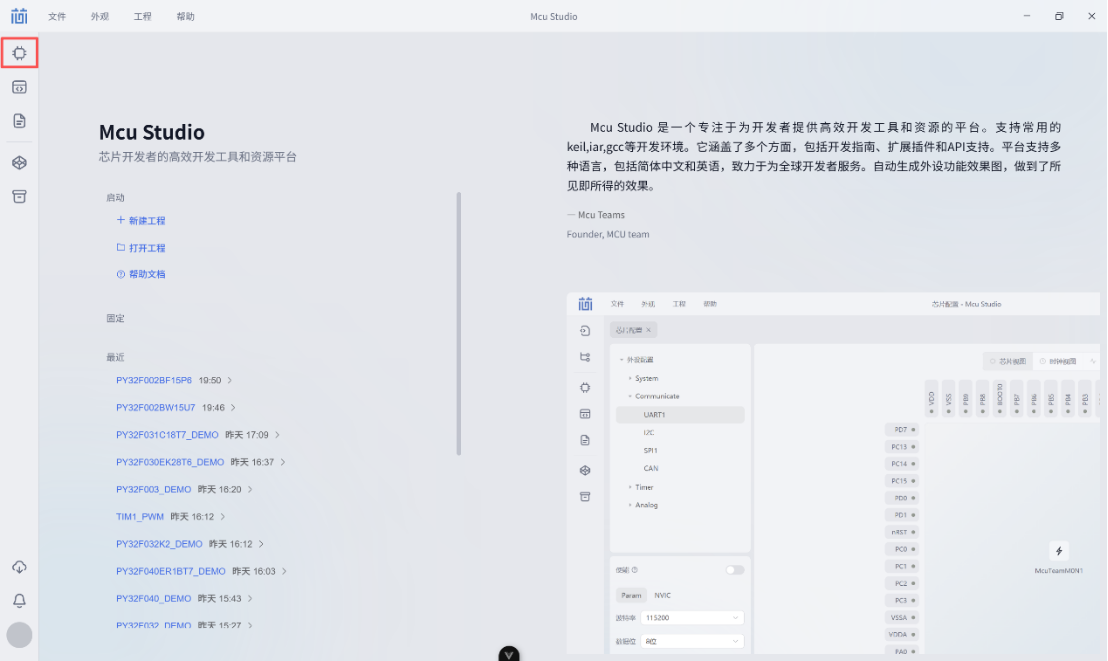

工程创建完成后的界面如下：

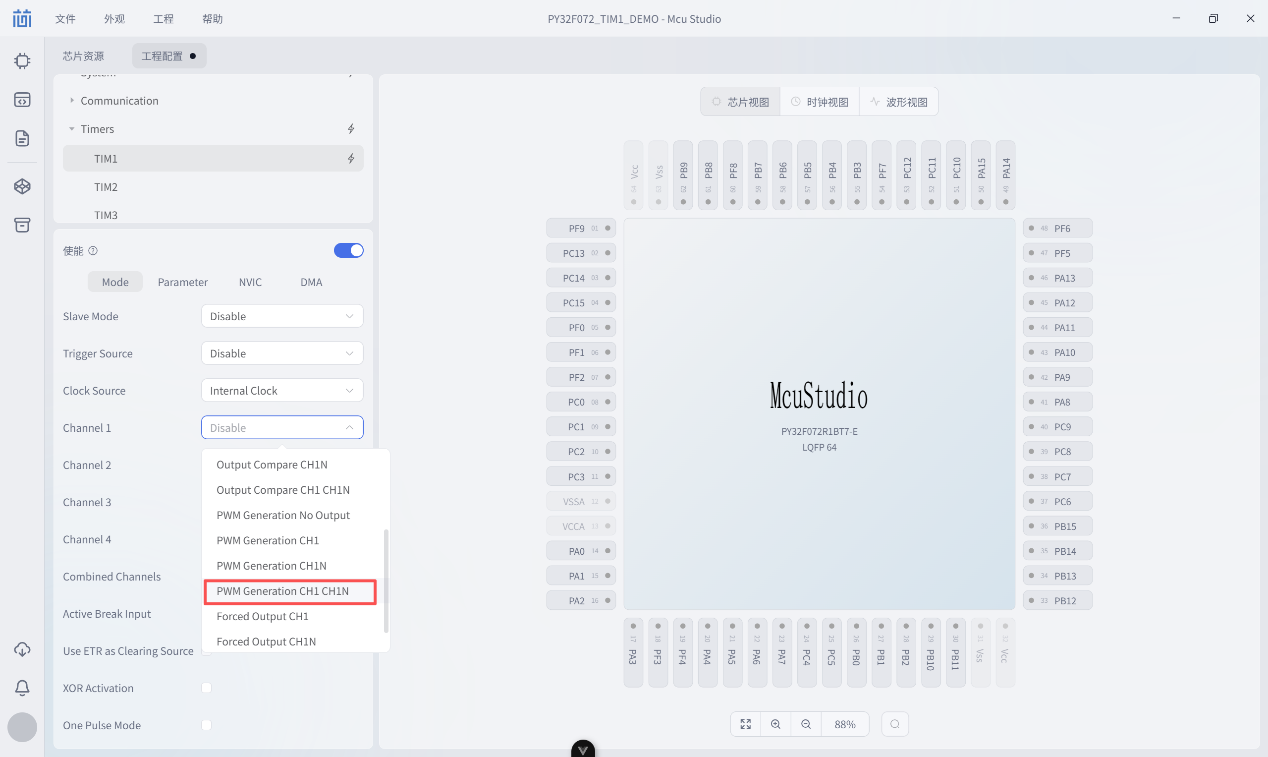

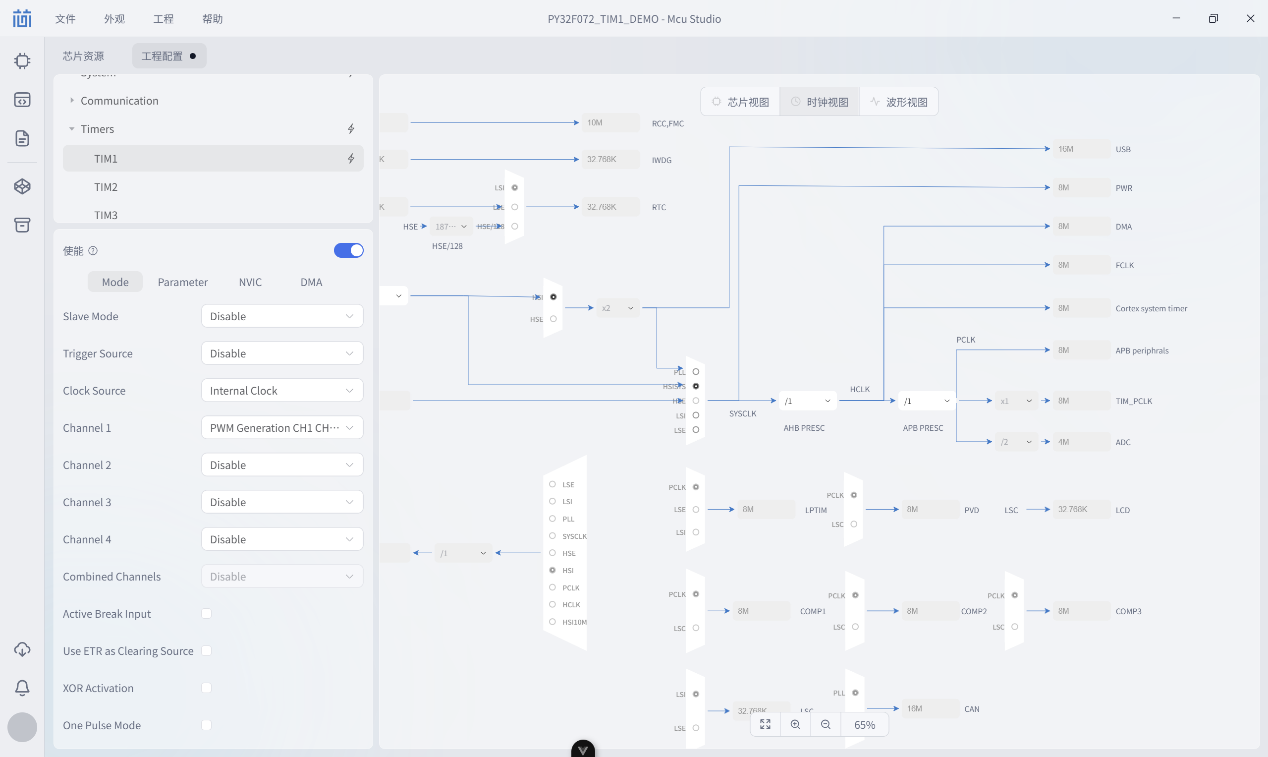

在左侧的外设树选择TIM1,并使能TIM1，配置Channel 1，选择PWM的互补输出模式。

芯片引脚会自动选择TIM1的CH1和CH1N通道，引脚的选择也可以手动调整。

二、参数配置：实时计算，告别手动推算

在时钟视图界面配置相应的时钟，这里配置的TIM1的时钟为8MHz

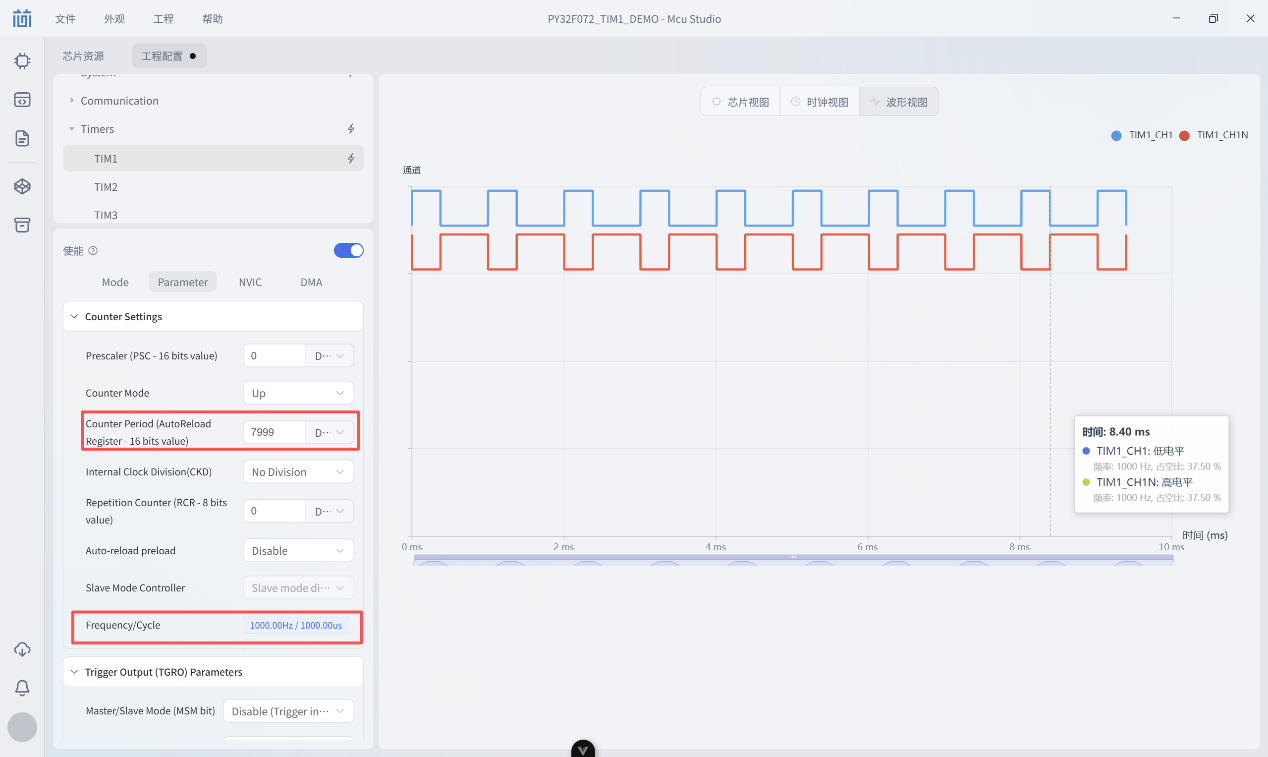

在Parameter中调整预分频和自动加载值，Frequency/Cycle元素会自动计算出PWM的频率和周期。加载值为7999，计算出的波形频率为1000Hz.

在 PWM Generation Channel 1 and Channel 1N中配置通道1的相关参数

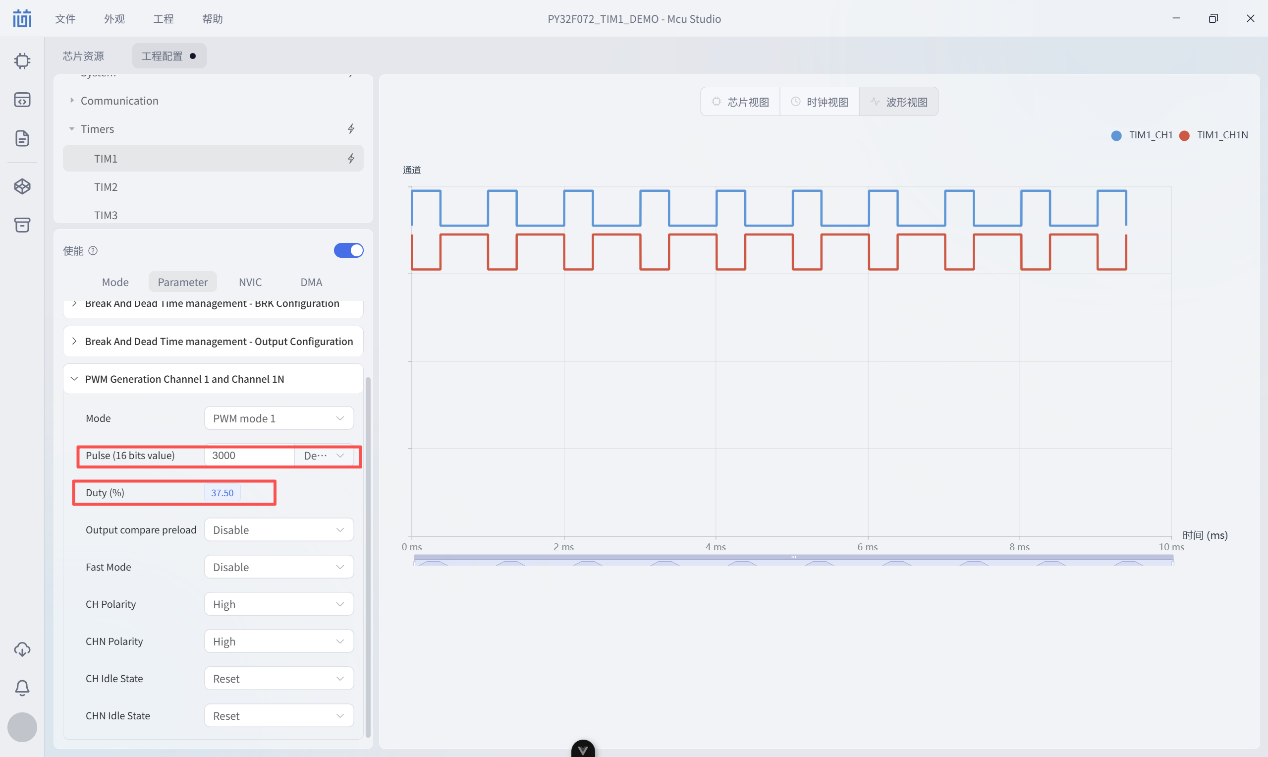

这里配置Pulse参数，Duty显示当前的占空比。Pulse的值设置为3000，计算的Duty为37.5%

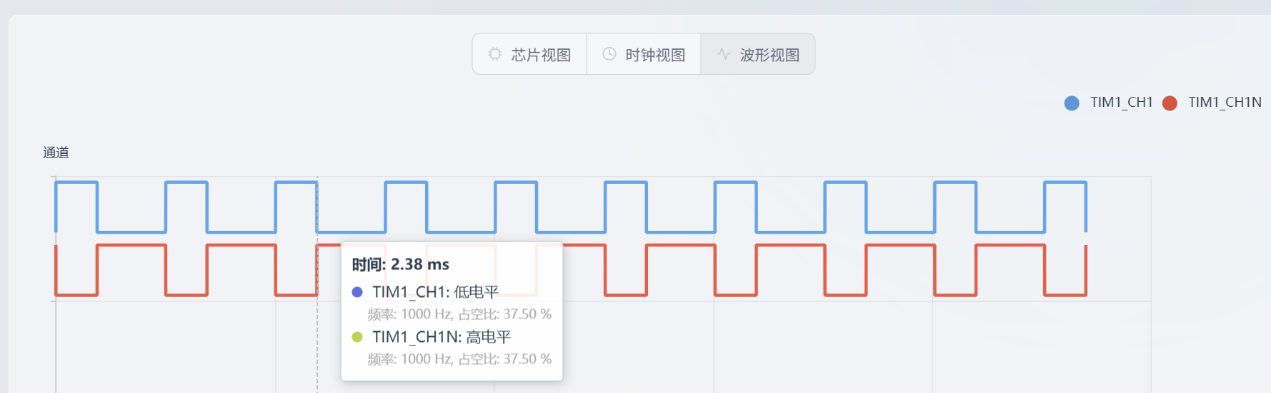

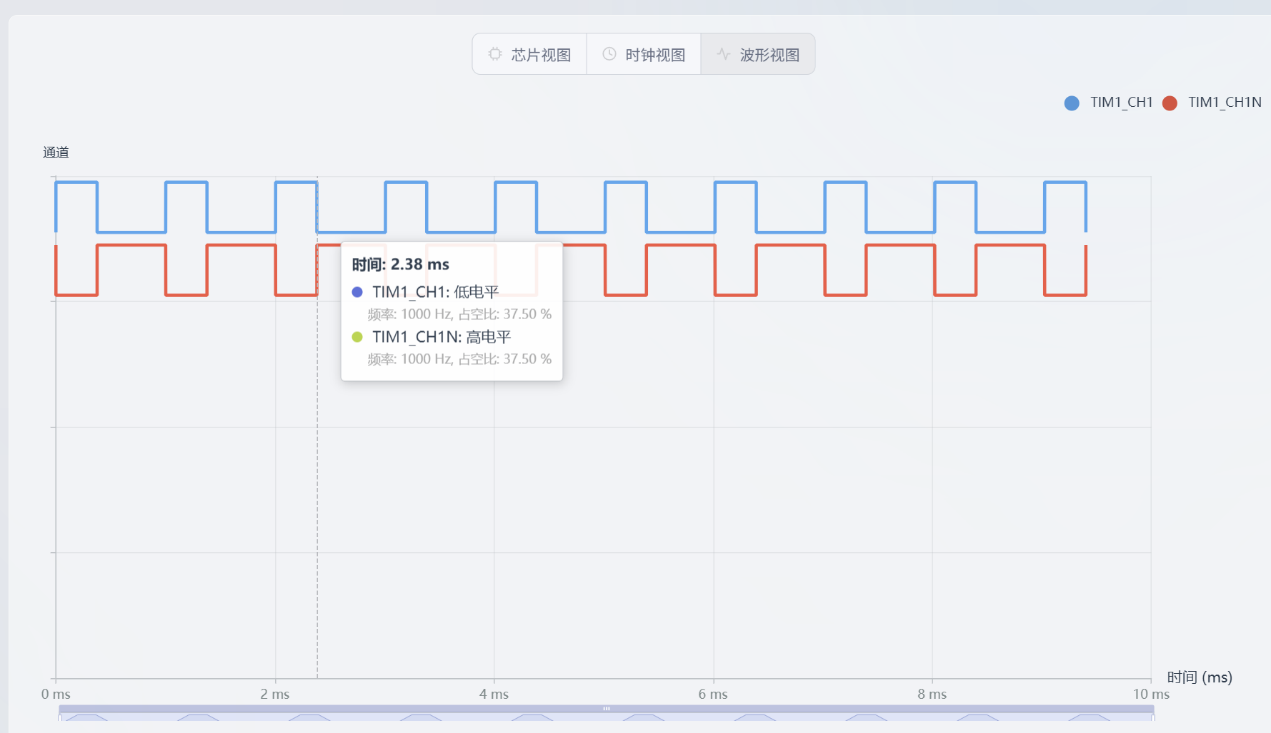

右侧的波形图自动显示当前参数对应的PWM波形

三、工程生成与验证：一键生成，快速验证

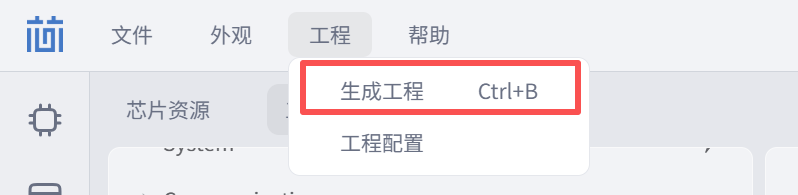

在工程菜单上点击生成工程

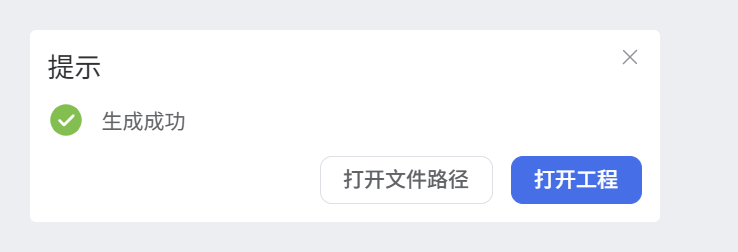

点击打开工程

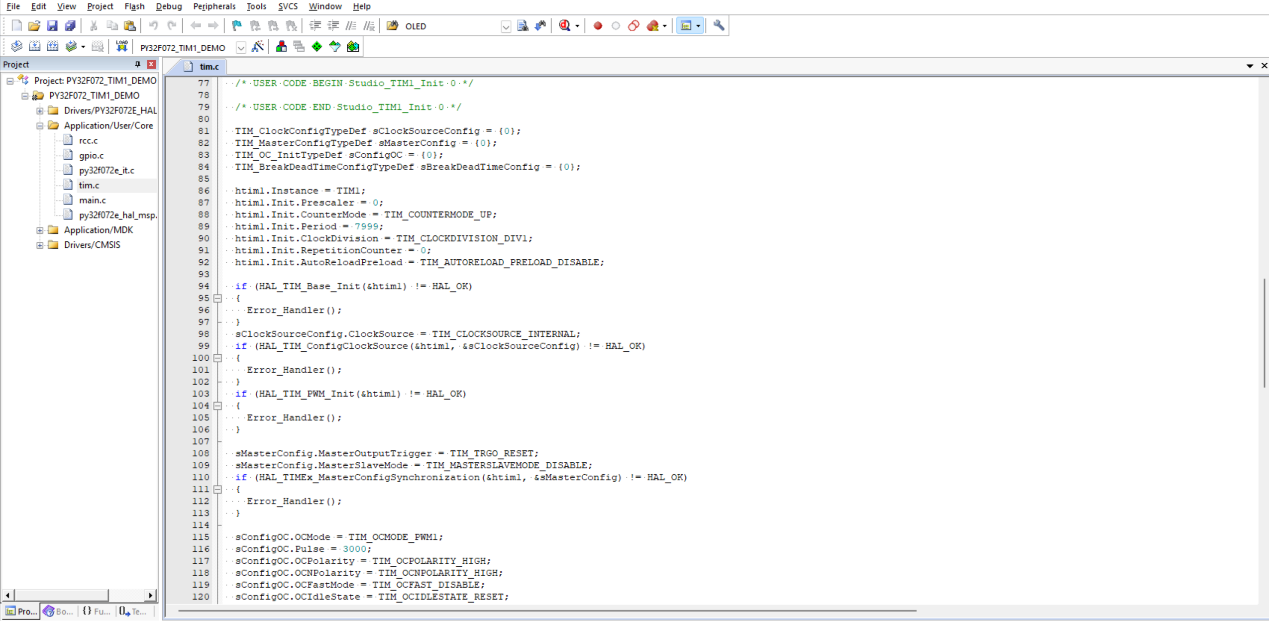

平台自动打开keil工程，下图为McuStudio生成的PY32F072的TIM1工程

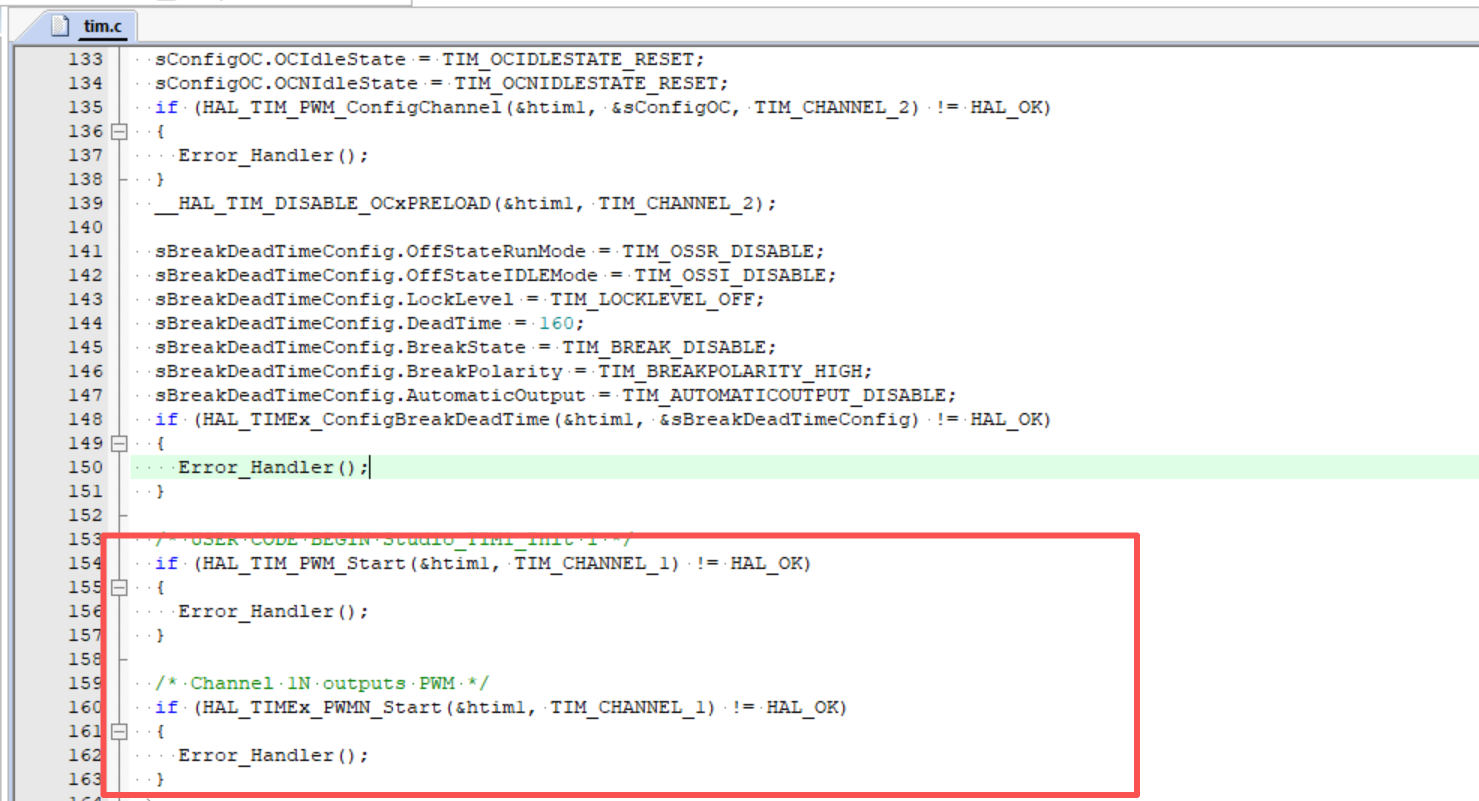

加入用户代码，开启PWM

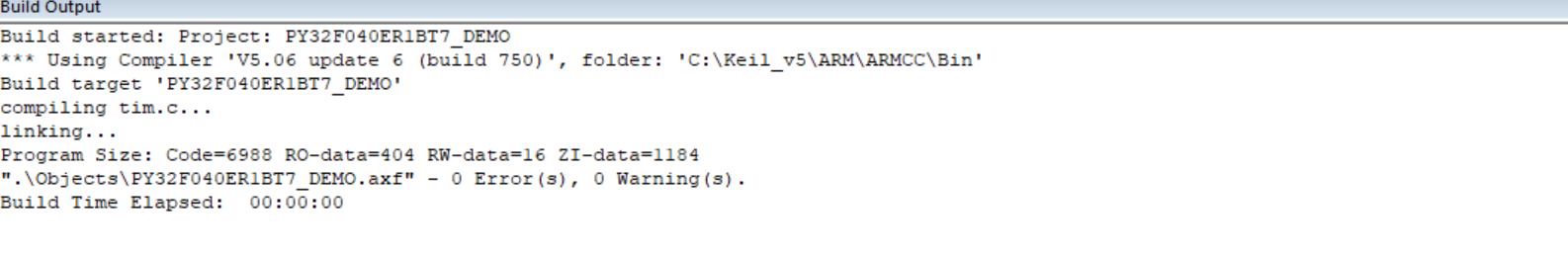

编译工程

接好仿真器和逻辑分析仪，下载程序到开发板中

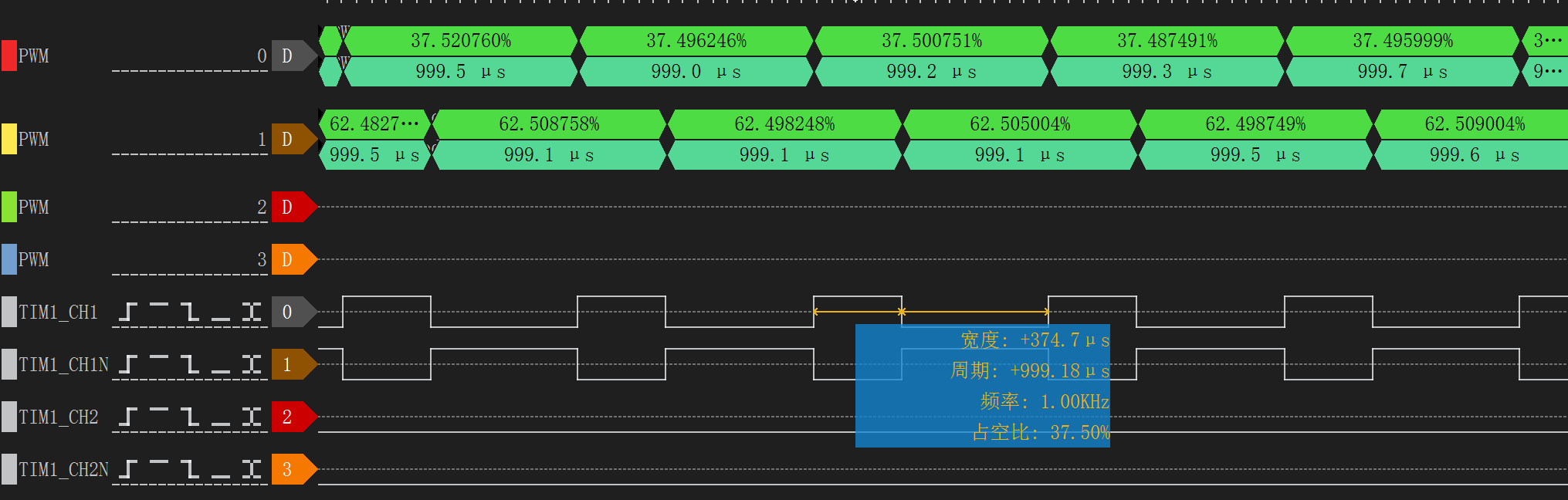

打开逻辑分析仪上位机，抓取波形。从界面上可以看出，芯片事件输出的波形频率为1000Hz，占空比为37.5%，该波形和McuStudio计算出的波形一致。

四、高级功能探索：解锁PWM的更多玩法

4.1 输出极性灵活配置

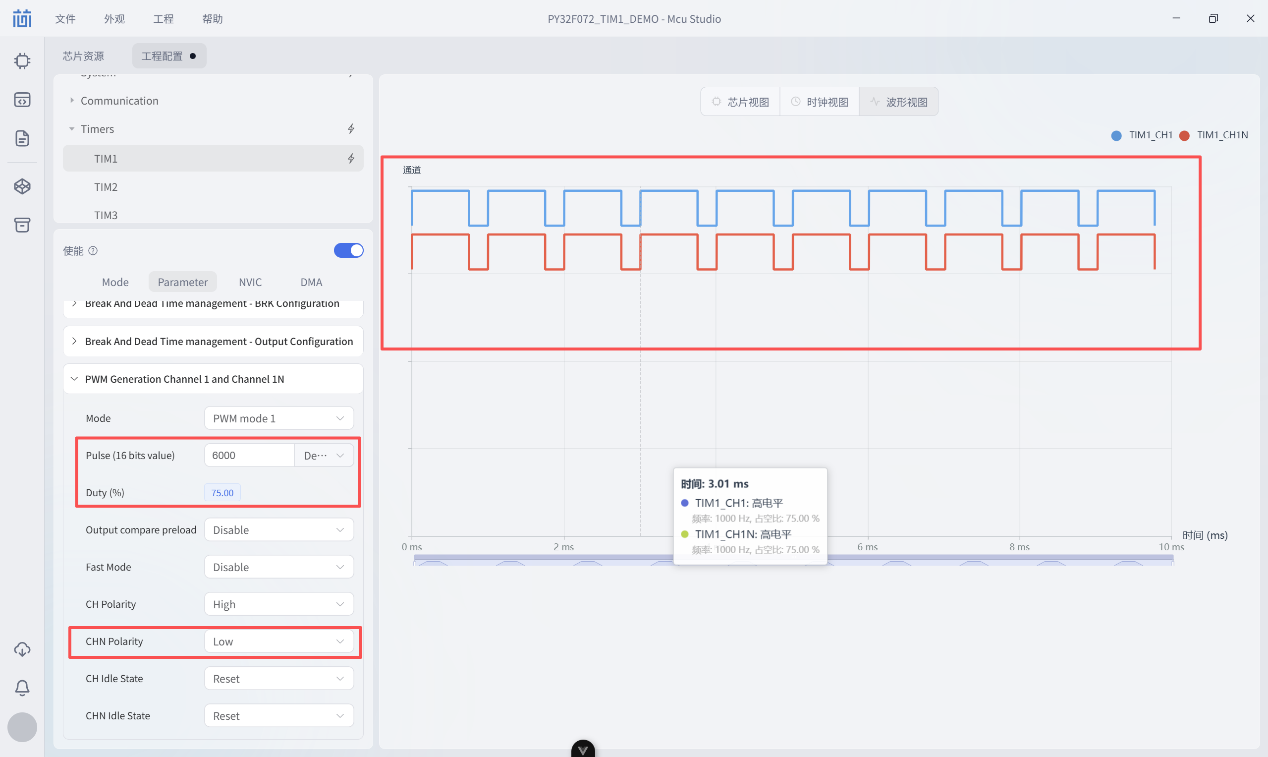

通过调整CHN输出极性，可以轻松实现波形的反向输出。重新生成工程后实测波形符合预期，满足不同应用场景需求。

重新生成工程，编译并下载，用逻辑分析仪抓取波形

4.2 多通道协同工作

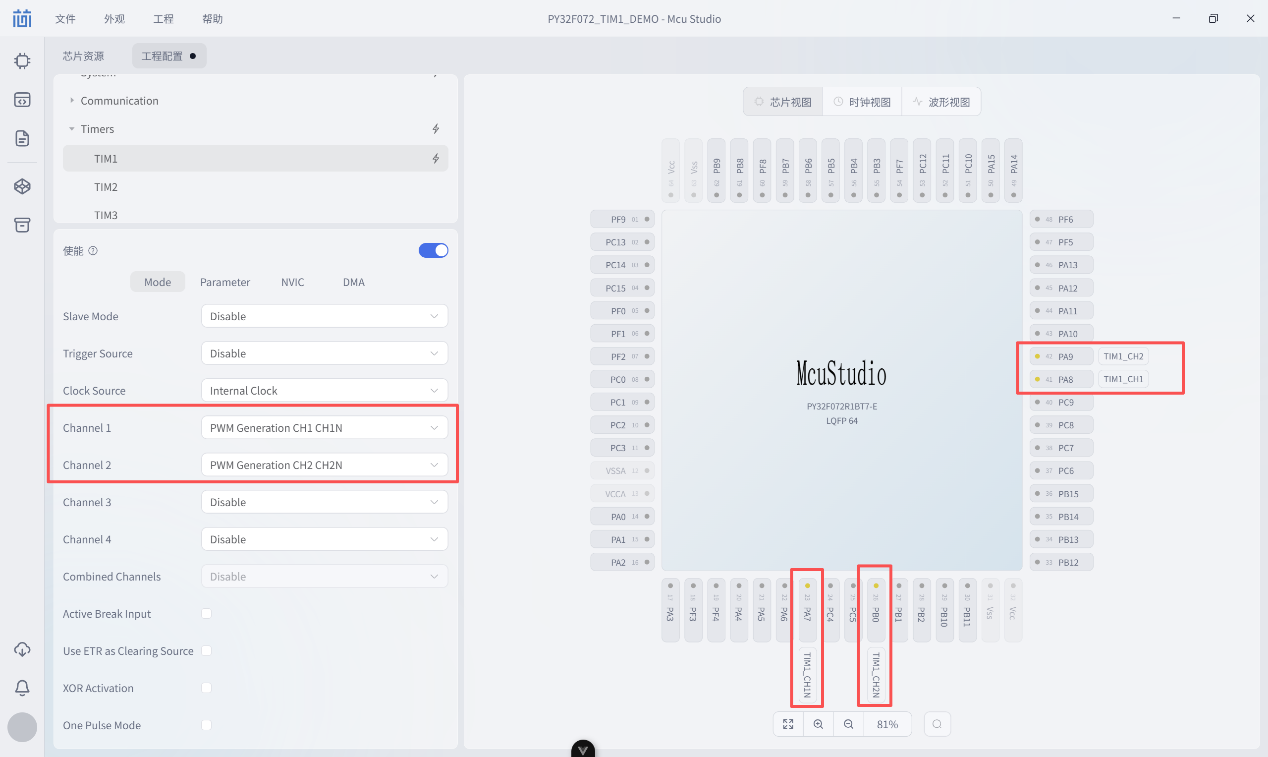

配置两路互补输出，Channel 1和Channel 2协同工作。实际波形与软件计算完美吻合，展现强大的多通道管理能力。

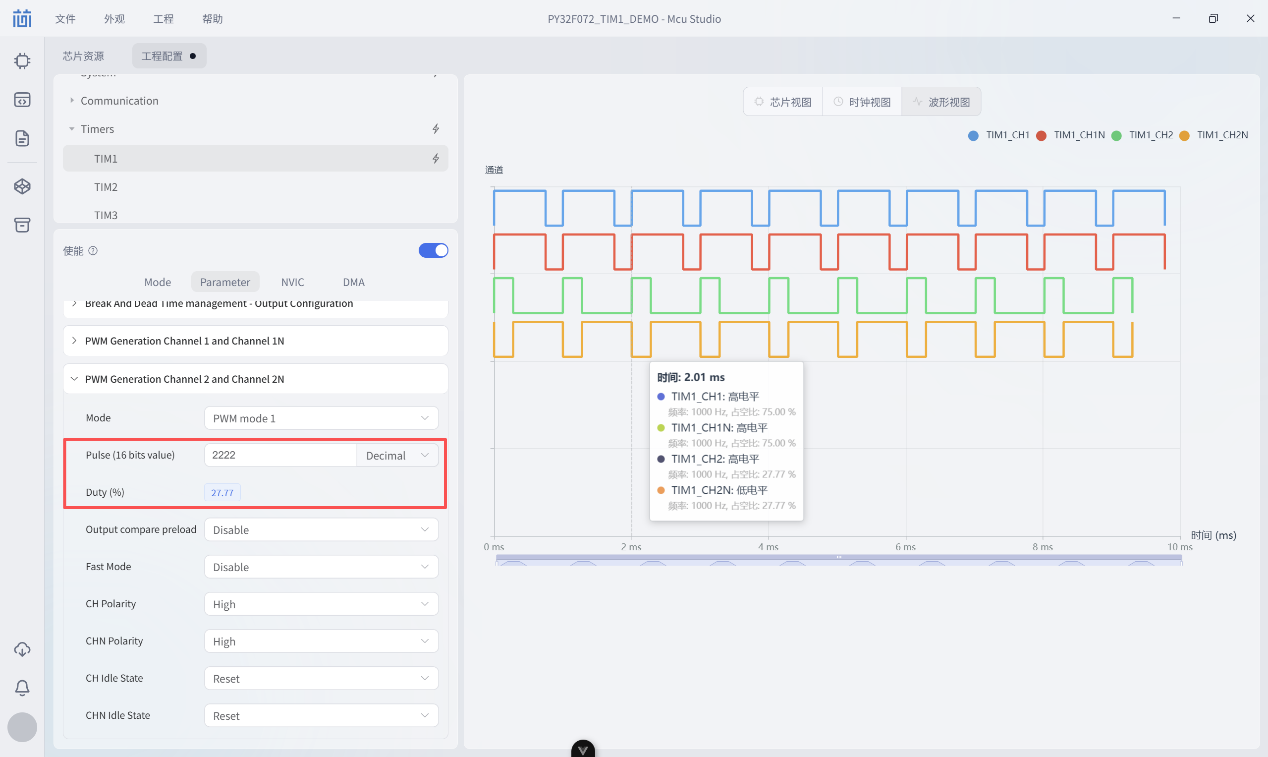

配置Channel 2的参数

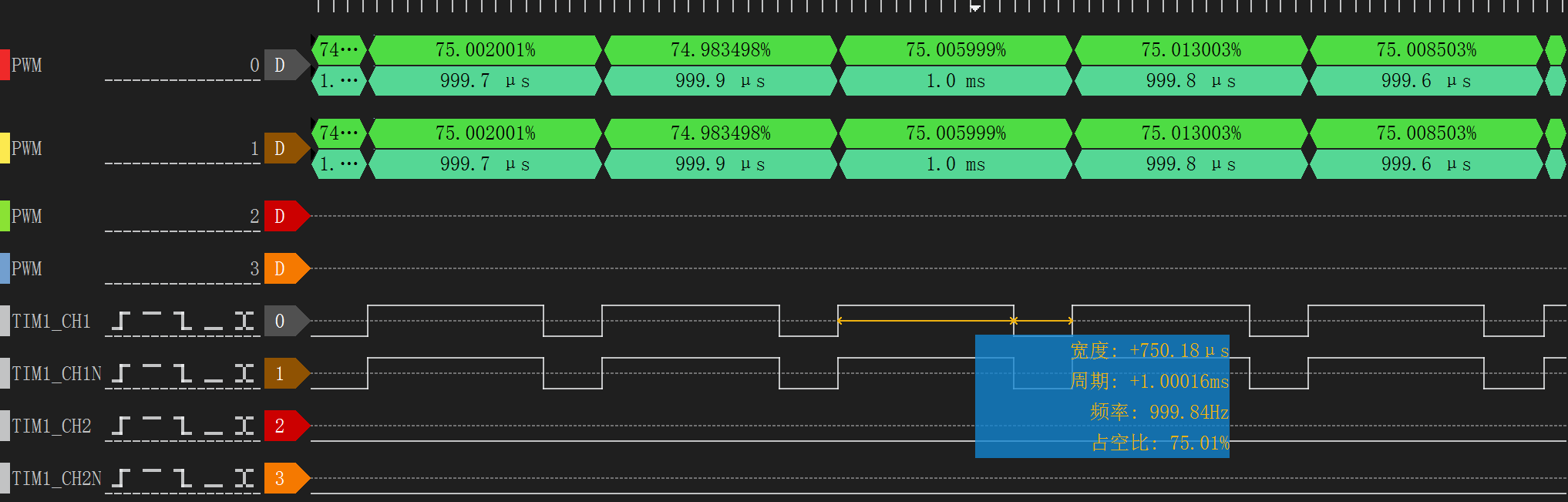

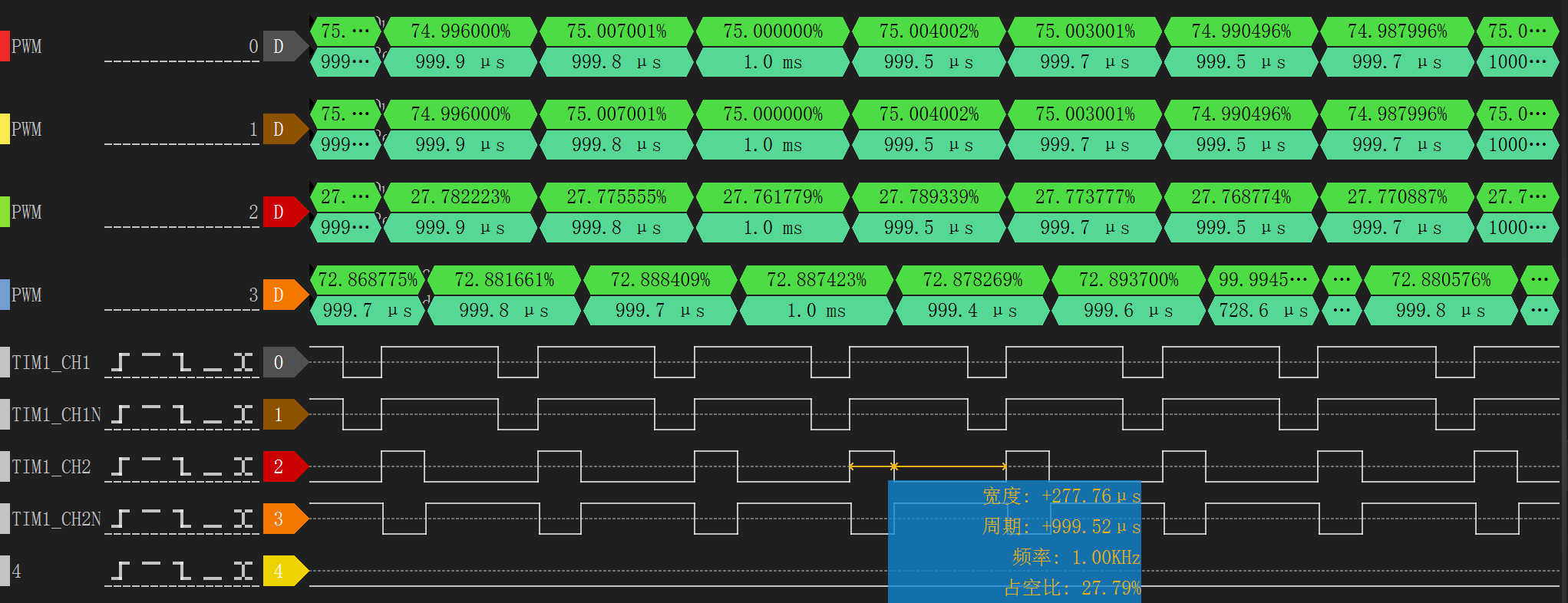

重新生成工程，编译并下载，用逻辑分析仪抓取波形

从波形可以看出实际波形和McuStudio计算出的波形一致

4.3 死区时间精确控制

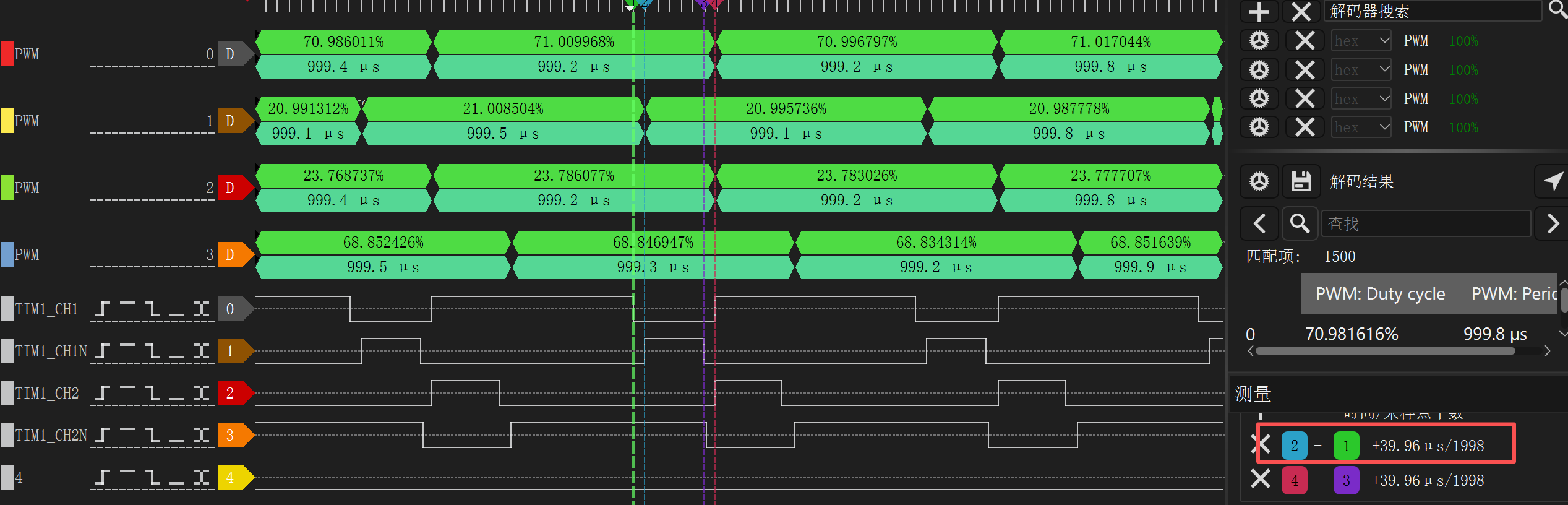

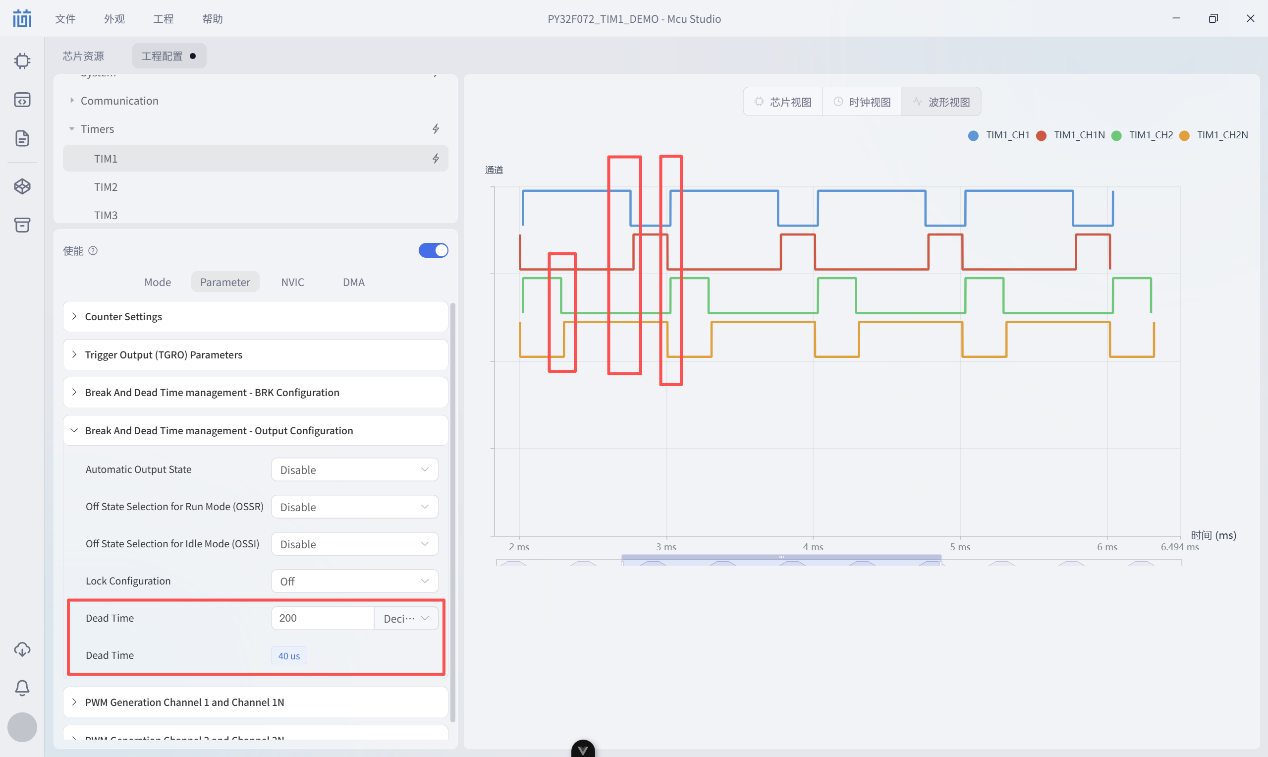

设置死区时间200，计算值40us，实测39.96us，误差仅0.04us！这表明McuStudio在精密时序控制方面的卓越表现

TIM1的配置参数还有很多，这里就不一一展示了。

通过本次实战演示，我们可以看到McuStudio在PY32F072 TIM1配置中的巨大优势：

• ✅ 图形化配置，直观易懂
• ✅ 实时计算，准确可靠
• ✅ 一键生成，快速上手
• ✅ 实测验证，质量保证

无论是初学者还是资深工程师，都能通过McuStudio大幅提升开发效率。TIM1还有更多强大功能等待探索，快来尝试吧！
