PT5F2307触摸A/D型8-Bit MCU

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/     联系方式：13641438279

1. 产品概述

● PT5F2307是一款51内核的触控A/D型8位MCU，内置16K*8bit FLASH、内部256*8bit SRAM、外部512*8bit SRAM、触控检测、12位高精度ADC、RTC、PWM等功能，抗干扰能力强，适用于滑条遥控器、智能门锁、消费类电子产品等电子应用领域。

2. 主要特性

● CPU

- CPU:1T 8051内核，指令兼容MCS-51指令集

- 程序存储器FLASH COD_ROM:16K*8bit，可反复擦写

- FLASH可划分为程序空间和数据空间，实现掉电数据存储，省略EEPROM

- 内部数据存储器SRAM:256*8bit

- 外部数据存储器SRAM:512*8bit

- 内置4Byte UID用于无线通讯对码

- 支持ISP和IAP

● 中断

- 16个中断源:T0、T1、T2、RTC、INT0、INT1、ADC、PWM、UART*4、TOUCH、LVD、LPVT、I2C

- 2级中断优先级可设，16个中断向量入口

● 工作电压

- 8MHz@1.8-5.5V

- 16MHz@2.7-5.5V

● 时钟系统

- 内部RC高频振荡器32MHz 精度：±1.5%

- 内部RC低频振荡器131KHz 精度：±1.5%

- 外部晶振32.768KHz

- 内嵌外部晶振时钟监控模块

● 1/0口

- 27个双向I/O端口，带SMIT输入，支持推挽、开漏、上拉、下拉模式设置

I/O拉电流8级可设(默认14mA)：2mA/5mA/8mA/11mA/14mA/20mA/30mA/100mA

I/O灌电流4级可设(默认60mA)：5mA/15mA/60mA/120mA

- I/O输入电压门限2档可选择

ViH_0.7*VDD/ViL_0.3*VDD

ViH_0.5*VDD/ViL_0.2*VDD

- I/O输出电压可软件配置为3/5VDD用以适配非等电位模块之间的控制

- I/O输出电压可软件配置为1/2VDD用以软件模拟LCD驱动

● TOUCH

- 25路触摸通道输入，其中P30,P31为高穿透力触摸通道

- 支持单键及滑条触摸模式

- 支持触摸引脚与LED驱动引脚复用，节省芯片引脚资源

- 支持跳频功能，高抗干扰能力

● 定时器

- TIMERO

自动装载8位定时器，支持预分频

支持计数器功能

- TIMER1

自动装载16位定时器，支持预分频

- TIMER2

自动装载16位定时器，支持预分频

● PWM

- 支持6路 PWM

- 其中PWM0~PWM2时钟来源TIMER1，PWM3~PWM5可选择时钟来源TIMER1或TIMER2

- PWM中断可设置上升沿或下降沿触发

● RTC

- 内置RTC模块可计时、分、秒、星期、天数，支持闹钟功能

- 支持毫秒、半秒、闹钟中断

● UART

- 2路异步UART通讯接口，最大波特率115200

- 支持1字节接收缓存

● Mini I²C

- 1路精简1²C接口，支持主从模式

- 支持标准/快速模式，最高支持400Kbit/S

● 资源映射

- INTx(x=0～1)可映射至所有I/O端口

- PWM0、PWM1可映射至所有非PWM输出的I/O端口

- T0可映射至P05、P06、P07端口

- UART1_TX可映射至P32端口，UART1_RX可映射至P02端口

- I2C_SDA可映射至P31端口，I2C_SCL可映射至P30端口

●ADC

- 12 位 SAR ADC

- 23路外部输入通道(ADC0~ADC22)，2路内部特殊通道（内部VDD/4、内部GND）

- 3种参考电压可选：VDD、外部参考电压VREF、内部基准电压（1.28V、2.048V、3.072V、4.096V)

- 具备初始失调校准功能

● 保护系统及工作模式

－5种系统复位方式：

上电复位(POR)

低压复位(LVR)

看门狗(WDT)溢出复位

软件复位(WRST)

外部复位(RST)

－ 支持3种工作模式

Normal模式：正常工作模式

STOP模式：低功耗模式，CPU停止工作，外设停止工作

唤醒方式：外部中断、RTC中断、触摸中断、输入IO电平变化、WDT溢出、LPVT

IDLE模式：仅CPU停止工作，其它外设可以工作

唤醒方式：所有中断、输入IO电平变化、WDT溢出

－ 内嵌LVR功能，复位阈值可选：关闭、1.8V、2.0V、2.2V、2.4V、2.7V、2.9V、3.6V

－ 内嵌LVD功能，检测阈值可选：2.0V、2.2V、2.5V、2.7V、2.9V、3.2V、4.0V、4.3V

－ 内嵌WDT，支持预分频功能

● 抗干扰能力

－ HBM ESD:>4KV

● 封装形式

－ SSOP28: PT5F2307P28

－ QFN24:PT5F2307F24

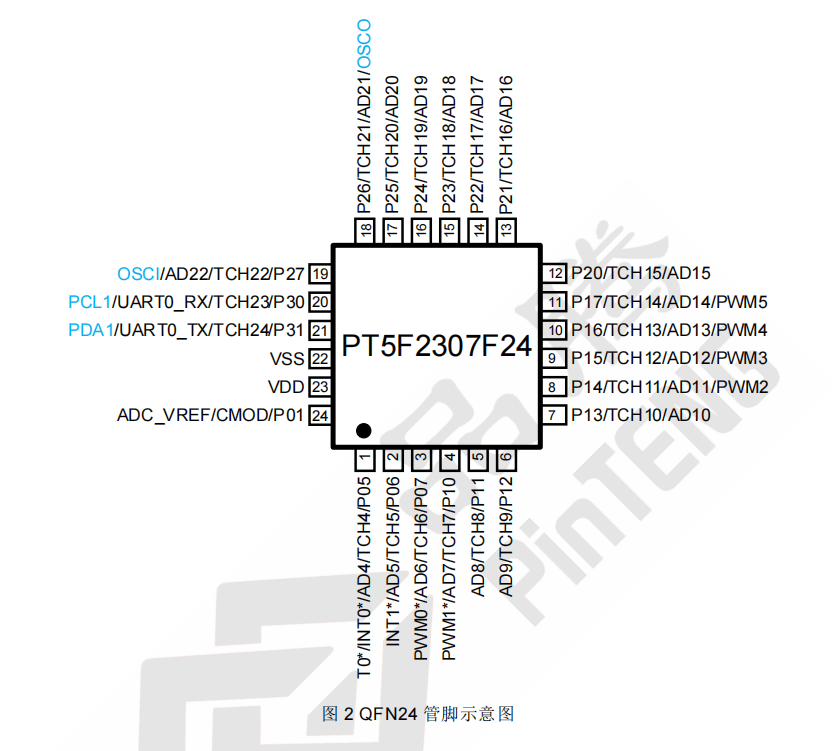

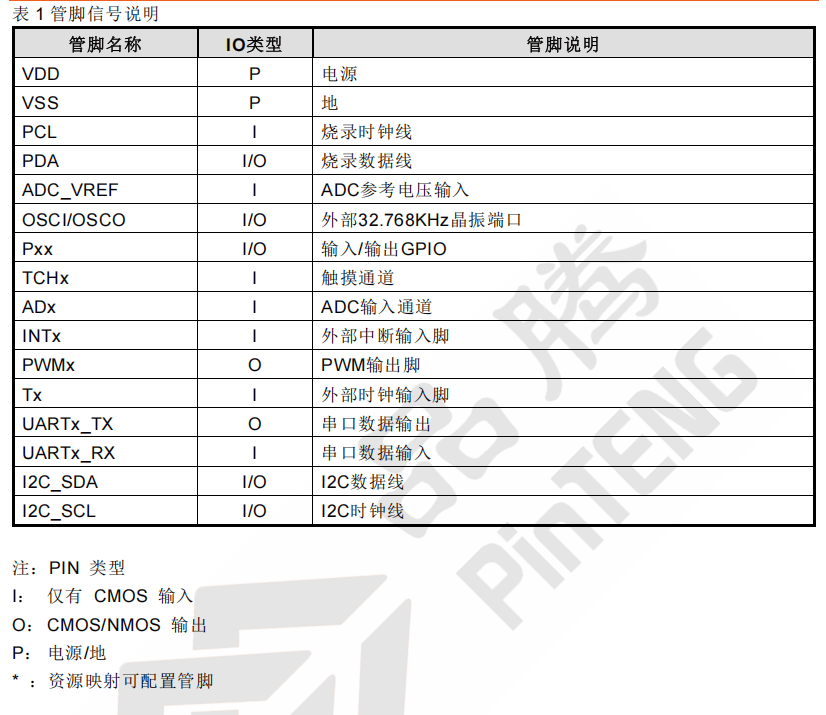

3. 管脚配置

文章配图-2

文章配图-3
