【新品发布:SM5339】TYPE-C同口充放电移动电源SOC，单电感实现双路92%效率

解读最新产品

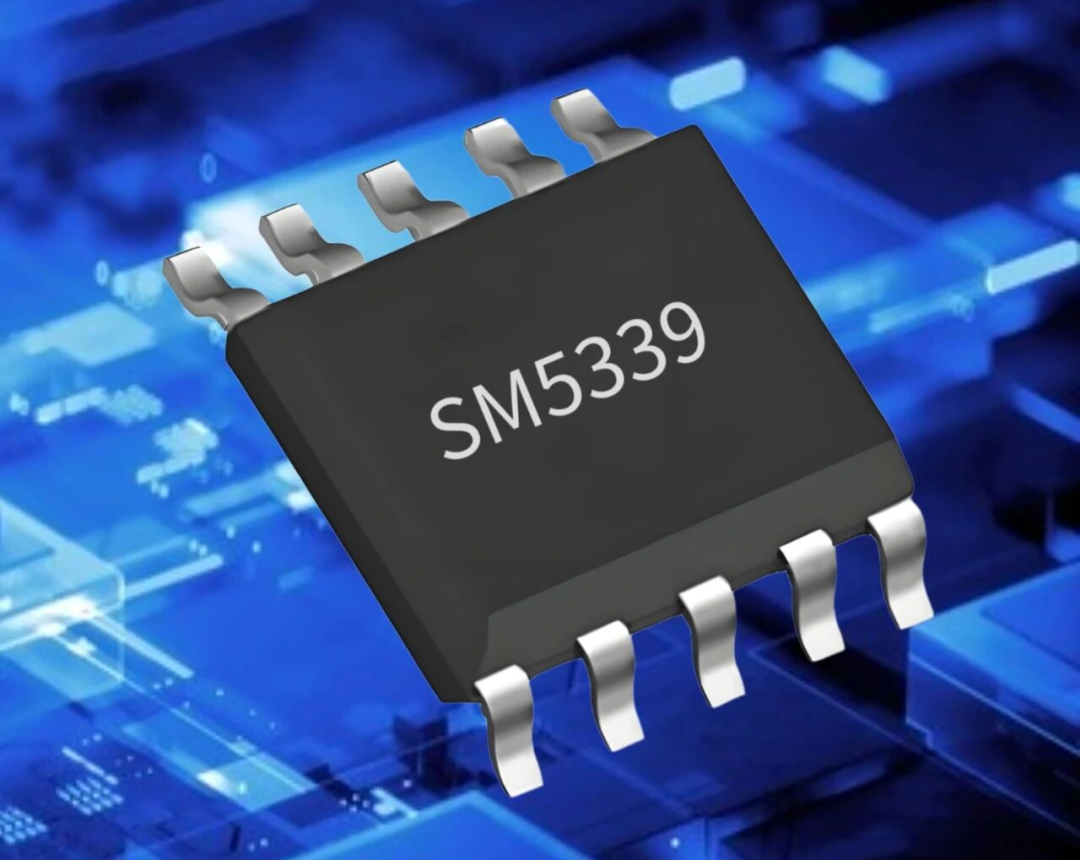

TYPE-C同口充放电移动电源SOC

SM5339 重新定义电源管理

当全球Type-C设备年出货量突破50亿台（IDC 2024数据），随着欧盟推动接口统一政策的实施，终端设备接口标准化正迎来关键转折，也进一步推动了对高效能源管理技术的需求。

当前移动电源方案仍面临以下几方面的现实挑战：

接口冗余：用户往往需要携带多根线缆，带来不便；

兼容问题：协议碎片化导致的兼容性难题和充电体验下降。

安全隐患：2023年全球移动电源起火事故同比增长67%(CE认证报告)。

SM5339针对以上痛点提出相应解决方案，其主要特点包括：

Type-C同口充放电

自适应DCP快充协议识别

智能温控与多重电路保护（过流、过压、短路、过温等）

本文结合芯片规格书，对SM5339的技术特性与性能指标进行系统解析，并探讨其在推动Type-C生态高效化与安全化方面的作用。

SM5339在一颗芯片中集成以下功能模块：

→同步开关充放电管理

→锂电池充电管理与电量显示驱动

→照明灯驱动与NTC温度检测

外围仅需1个电感+多个电容电阻，显著降低BOM成本与PCB面积，尤其适用于超薄化、迷你化移动电源设计。

SM5339集成Type-C DRP(Dual-Role Port)控制器，具备以下能力：

→自动识别连接设备为电源(Source)或负载(Sink)，实现充放电自动切换；

→D+/D-自动切换，最大化充电电流；

→支持D+/D-短接模式，识别为USB专用充电端口。

SM5339采用同步整流架构，充放电效率优异：

→充电效率高达92%（2.4A@5V输入）；

→放电效率达92%（2.4A@5V输出，BAT=3.8V）；

→轻载自动休眠，待机电流＜35μA；

→支持500kHz~1MHz PWM频率调节，优化效率与温升。

SM5339的同步升压系统可提供高达2.4A的最大输出电流，当电池电压为3.8V、输出5V/2.1A时，系统放电效率可达92%。该芯片采用同步整流架构，有效降低导通损耗和温升，结合可调节的PWM频率，能够在高负载条件下稳定输出，满足手机、平板等设备快速充电的需求。同时，系统集成输出过流、短路、过压等保护机制，确保在大电流输出场景下的安全性与可靠性。

→输入与输出路径隔离，外部供电时优先为设备充电，余电充入电池；

→电池放电时，外部电源可实时补能，避免电池过放；

→支持输出电压软启动，防止插拔冲击。

SM5339具备完备的保护功能：

SM5339提供从输入、输出到电池及芯片温度的全方位保护，包括4KV ESD防护及NTC温控，确保系统安全稳定运行。

→输入过压、过流保护；

→输出过流、过压、短路保护；

→整机过温保护与电池NTC温度检测；

→电池欠压保护（＜3.0V停止输出，需充电激活）。

SM5339 具备低电量报警（2Hz闪烁）、自动负载检测（32s轻载休眠）、手机插入自动唤醒等功能，提升用户体验。

1、无感交互

→32秒轻载休眠，减少电量偷跑。

2、电量显示（需定制)

•4灯模式（SM5339_4D）

•2灯模式（SM5339_2D）

• 1灯模式或MCU接口模式（SM5339_1D）

SM5339集成NTC功能：

SM5339通过KEY引脚的分时复用技术集成NTC温度检测功能，该引脚输出20μA电流，结合外部82kΩ电阻与100kΩ热敏电阻（NTC）组成的电路，实时采集电池温度对应的电压信号，从而实现充放电过程中的高低温保护，确保电池安全工作。

外接NTC电阻，NTC 电阻 B=3950时：

→充电时：0℃~45℃允许；

→放电时：-20℃~55℃允许；

→温度超限自动停止充放电，保障电芯安全。

注：以上温度范围参考的是 NTC 电阻 B=3950，其他型号存在差异，需要调整。

设计支持与设计指南

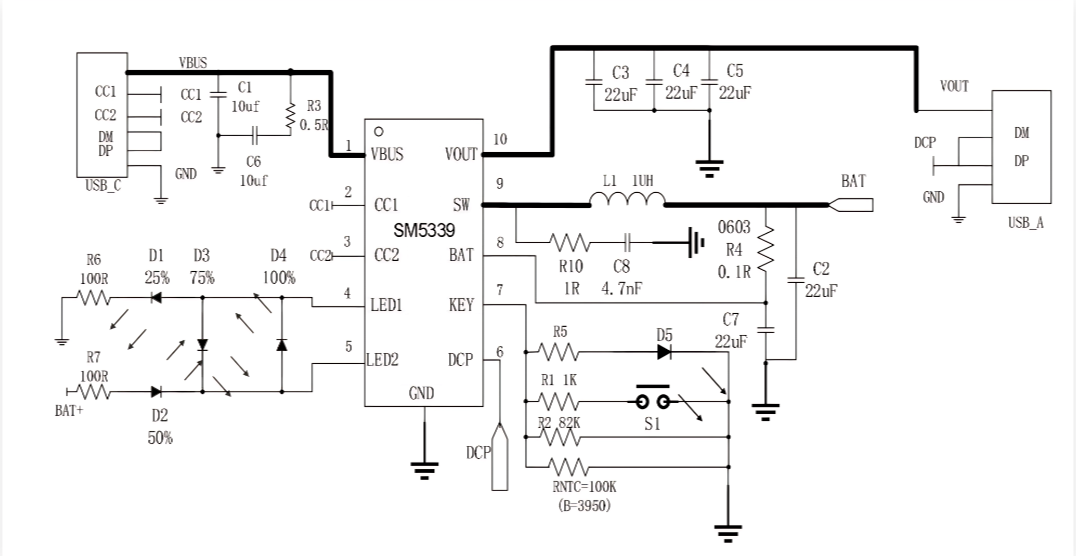

→提供标准参考电路
→提供设计指南

深度定制服务

→支持电量曲线、按键逻辑、灯显模式等客制化需求

→可对接MCU实现状态读取与扩展应用（如蓝牙模组）

SIMPLE AND LIFE

🔋SM5339通过高度集成、协议自适应、高效能与高安全性等特性，为Type-C移动电源提供了一站式解决方案。其单芯片架构显著降低系统复杂度与成本，适用于各类便携电源、共享充电设备及创新型储能产品，有望成为推动Type-C能源管理生态发展的重要引擎。

立即行动，获取国产高可靠充放电方案！

海川半导体提供：

✅ 免费样品申请

✅ 评估板套件（含设计指南）

✅ 24小时技术响应

>> 提交需求：立即扫码申请
