探索SM5681：30V高边过压保护器

SM5681-30V高边过电压保护器

高边过电压保护器

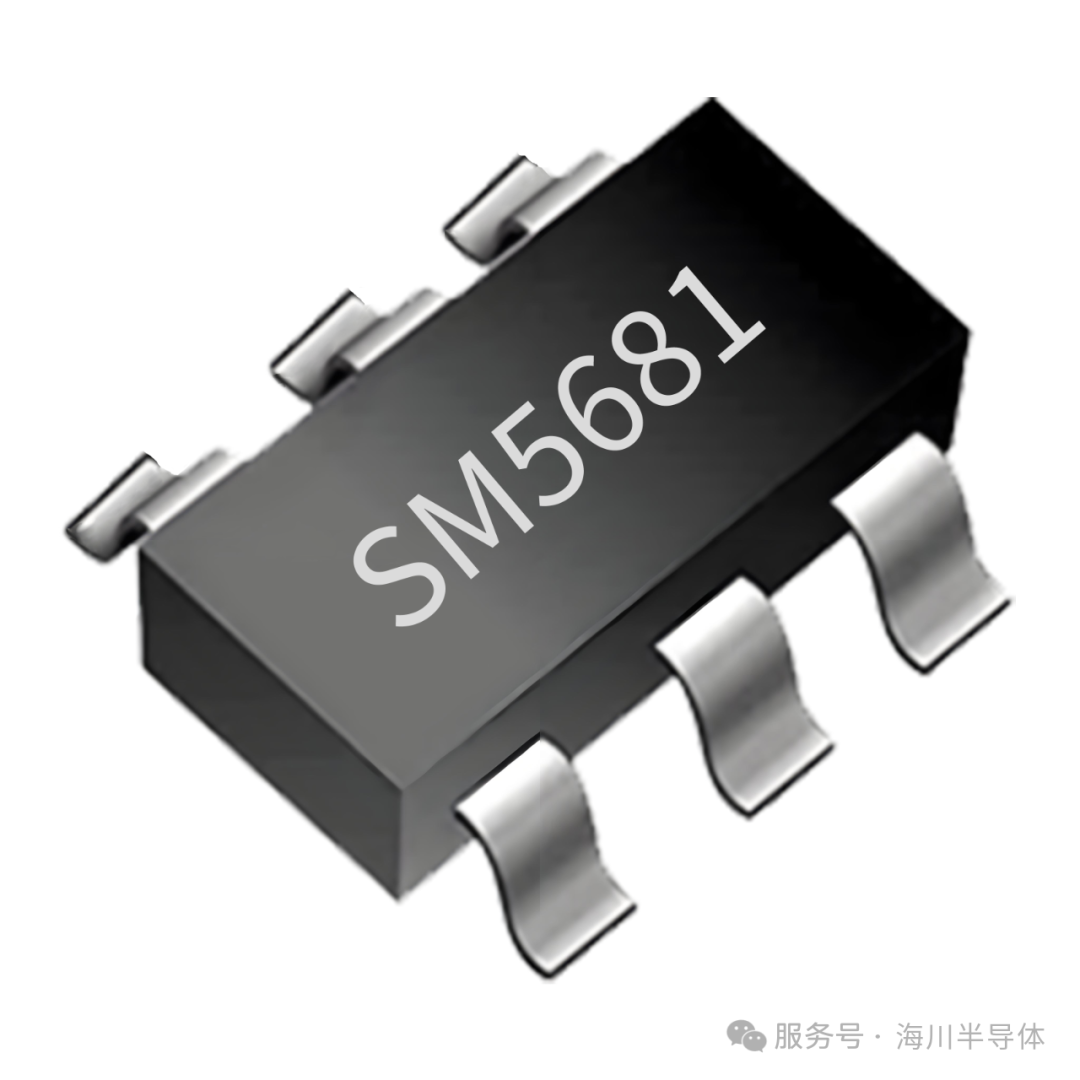

SM5681

01产品简介

SM5681

SM5681是一款具有非常低的35mΩ导通内阻的高压30V过电压保护器(OVP)，只需改变外部连接就可以用作OVP设备或高压开关。

SM5681由一个电荷泵及一个可配置的功率MOSFET和一个基准源及一个栅极驱动器以及一些逻辑模块和保护模块组成。

SM5681能对输入浪涌做出非常快的响应并且在0.1us内关闭，可以让电压峰值高达20V。

02产品特性

SM5681

l30V截止电压

l35mΩ导通内阻

l输入OVP，响应时间0.1us

l保护电压可编程VFB=1.26V

l使能引脚控制芯片开启和关闭

l通过无铅认证

lSOT23-6、DFN2x2-8封装

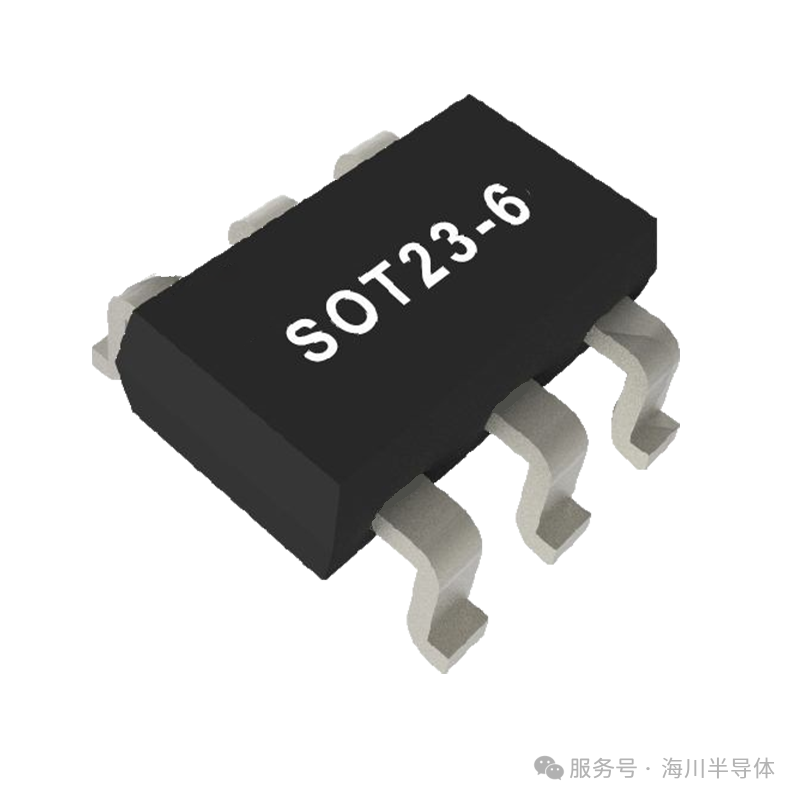

SOT23-6

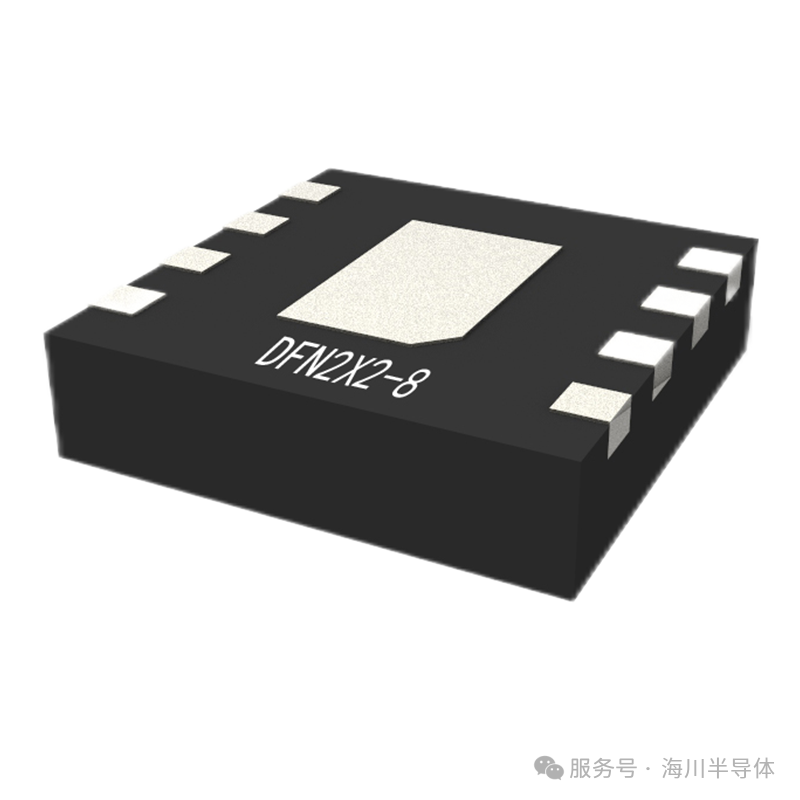

DFN2X2-8

03 产品保护

SM5681

OVP：

过压保护：当FB脚悬空时默认OVP=6.1V

l设备安全保障：当FB脚悬空这种异常情况发生时，6.1V的默认过压保护可以防止过高的输入电压损坏芯片本身和与之相连的下游电路。比如在复杂的电子设备主板中，保护了各种对电压敏感的芯片和元件。

l系统稳定性提升：避免因过压引起的电路故障，确保整个电子系统能够稳定运行，减少因过压导致的系统重启、死机等现象。

l兼容性增强：为不同的电源输入情况提供了一个基本的保护标准，使芯片在各种可能的电源配置环境下都有一定的可靠性，提高了芯片在不同设备中的适用性。

OTP：

过温保护

l防止热损坏：可以有效避免芯片因长时间工作在高温环境下或者自身功率损耗过大导致温度过高而损坏，延长了芯片的使用寿命。

l提高可靠性：确保在各种温度条件下芯片都能稳定工作，对于一些对温度敏感的应用场景，能显著减少故障概率。

l符合安全标准：在很多行业和产品中，对芯片的工作温度范围有严格要求，OTP功能有助于芯片满足这些安全和质量标准。

04产品应用

SM5681

l 所有带输入直流电源插头的电子设备

l电子烟、汽车摄像头、手机、移动电源等

05 应用电路图

SM5681

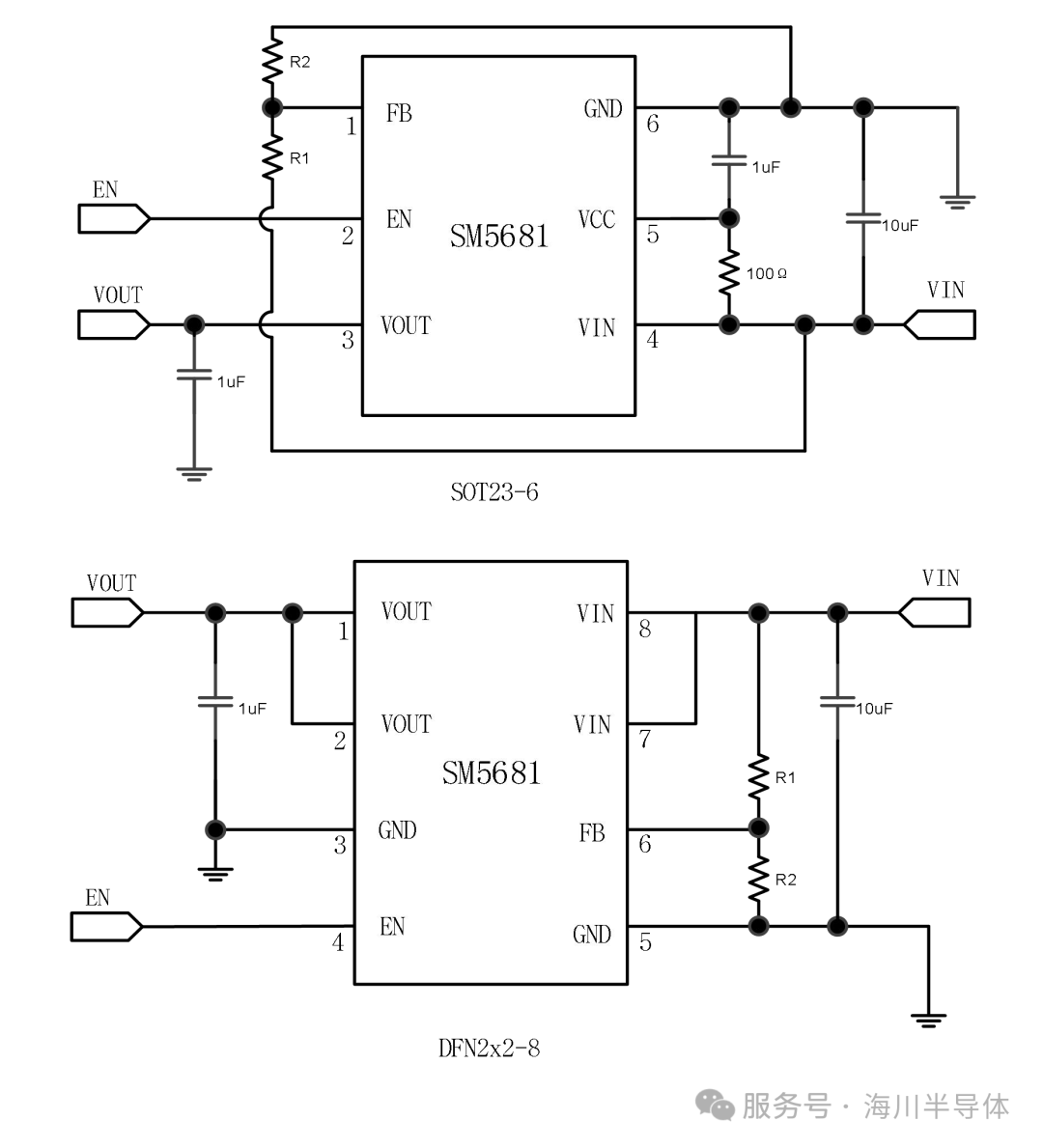

SM5681产品典型应用电路图▲

总的来说，这款保护芯片具有待机电流小、关断电流小和响应时间快等特点，如果您对SM5681感兴趣，想要了解更多详细信息或者获取产品资料，欢迎随时联系我们。
