拆解报告：UIBI柚比67W 1A1C氮化镓充电器

前言

UIBI柚比是一家生活美学数码配件品牌，致力于打造简质轻奢的高品质产品。充电头网拿到了柚比推出的一款67W氮化镓双口充电器，这款充电器采用山脉灰配色，经典耐看。并且还具有温莎白配色和莫兰粉配色，典雅精致。

柚比这款氮化镓充电器具备折叠插脚，体积小巧，方便携带。充电器配备1A1C接口，USB-C接口具备67W输出功率，并支持PPS快充，满足手机，平板电脑和笔记本电脑快充，USB-A抠支持18W输出功率，满足传统设备快充需求。下面充电头网就带来柚比这款氮化镓充电器的拆解，一起看看内部的设计和用料。

充电头网此前还拆解过柚比迷你33W氮化镓充电器、柚比30W 1A1C氮化镓快充充电器、柚比迷你20W快充、柚比18W USB PD快充充电器、柚比精瓷黄金版迷你30W 1A1C双口快充车充等产品，欢迎查阅。

柚比67W氮化镓充电器外观

充电器延续了此前的柚比30W氮化镓充电器相同外观设计，造型非规整的方块设计，而已自底向上微缩，整体依旧小巧精致，也很有辨识度。

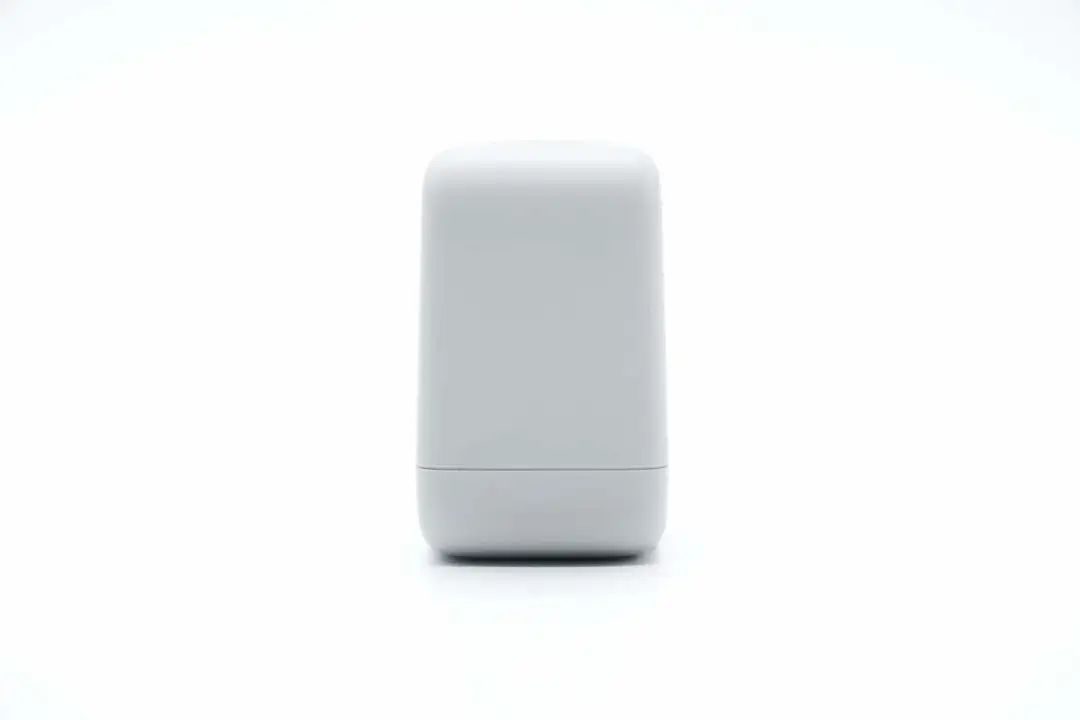

从侧面看去，机身上窄下款。

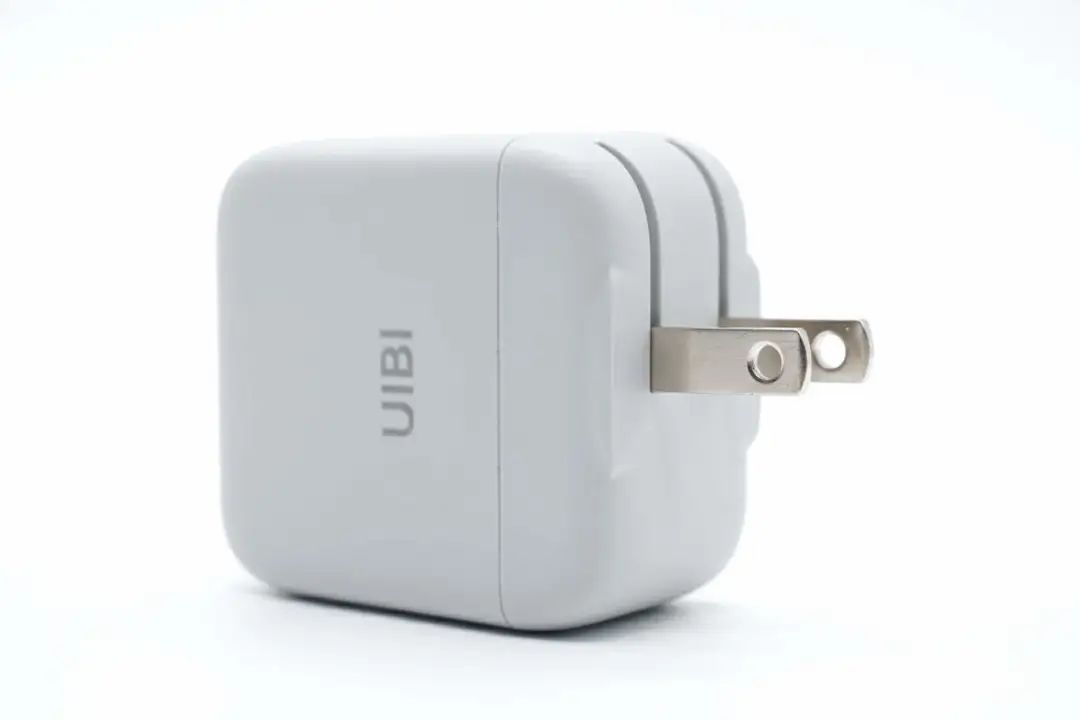

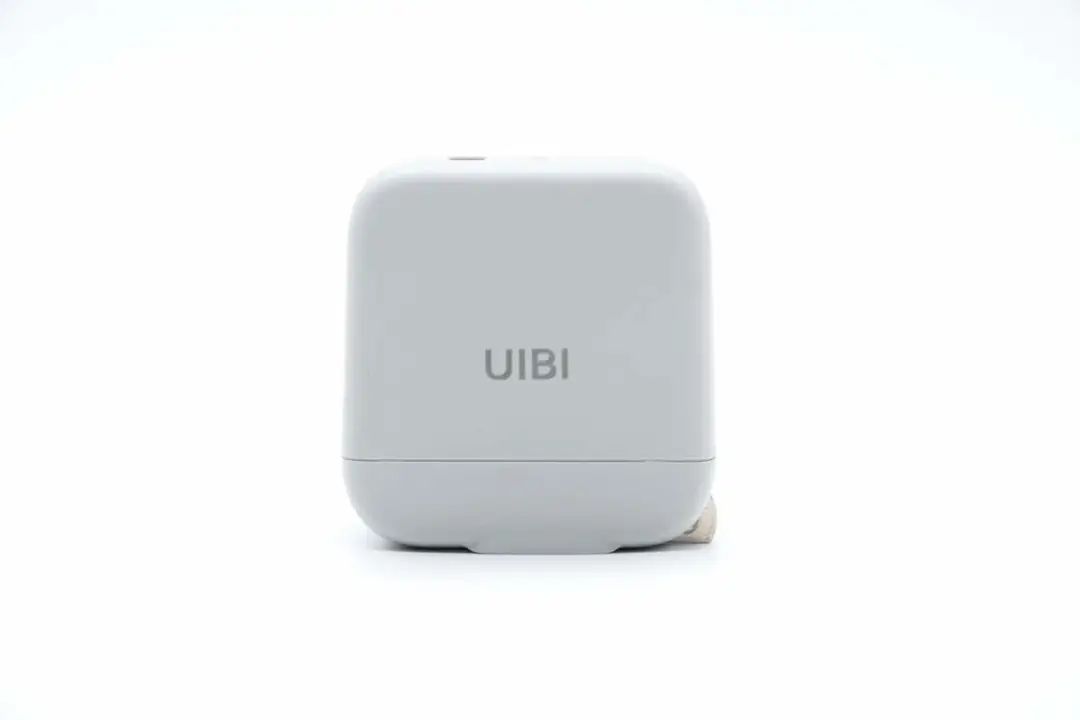

机身通体灰色配色，正面中心印有UBI品牌。

侧面机身壳上标注有产品的参数信息。

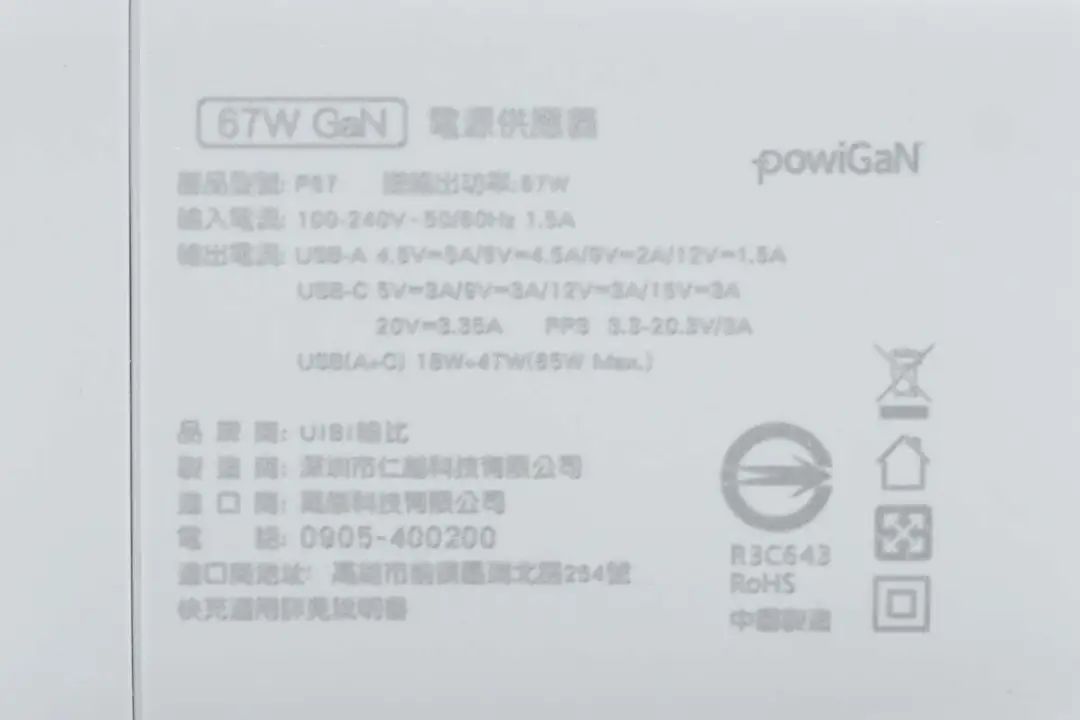

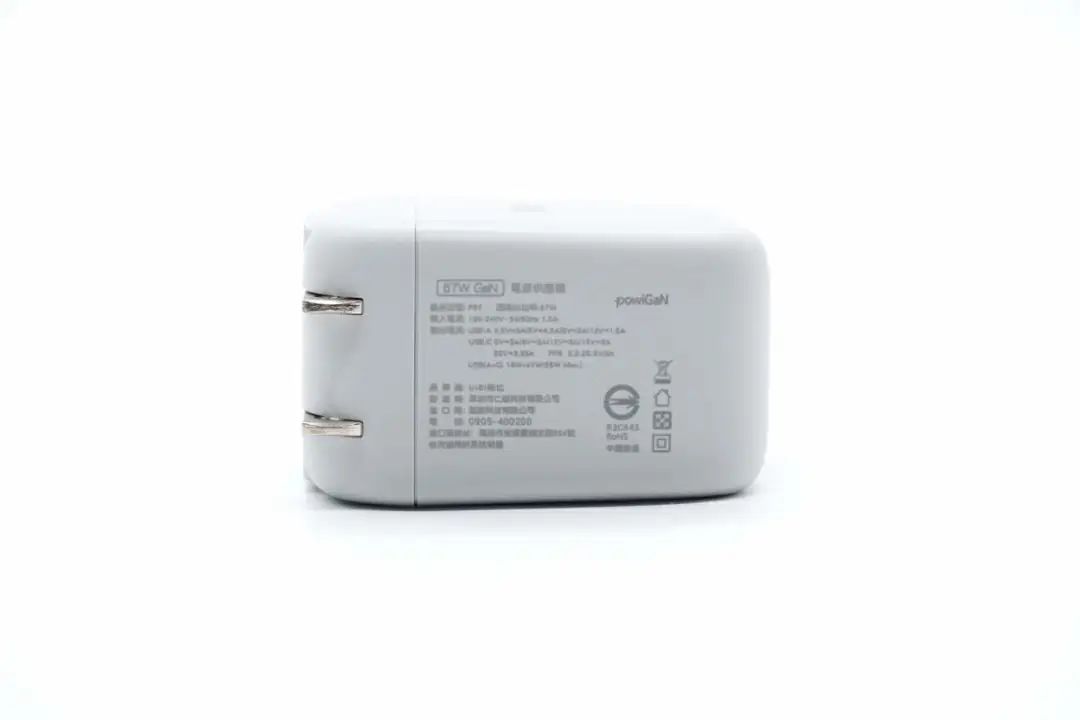

充电器参数特写

产品型号：P67

总输出功率：67W

输入：100-240V~50/60Hz 1.5A

输出：

USB-A：4.5V5A、5V4.5A、9V2A、12V1.5A

USB-C：5V3A、9V3A、12V3A、15V3A、20V3.35A

PPS：3.3-20.3V3A

品牌商：UIBI柚比

制造商：深圳市仁越科技有限公司

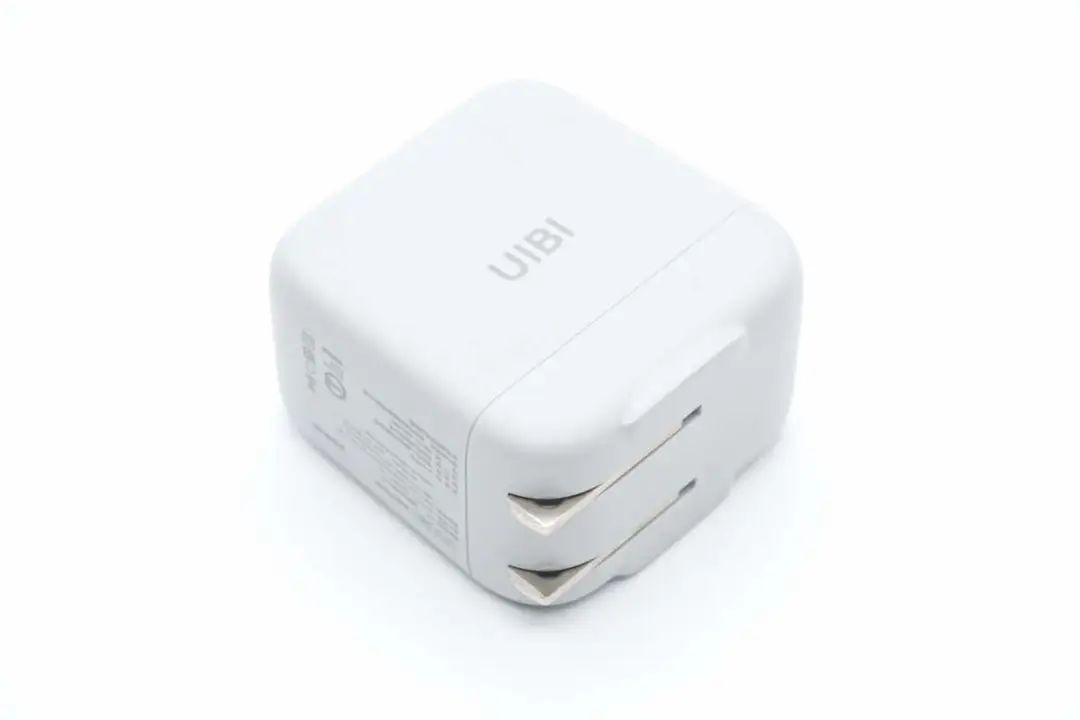

输入端配备可折叠美规插脚，机身壳两侧加入双翼支撑设计，确保充电器插入插座更稳固。

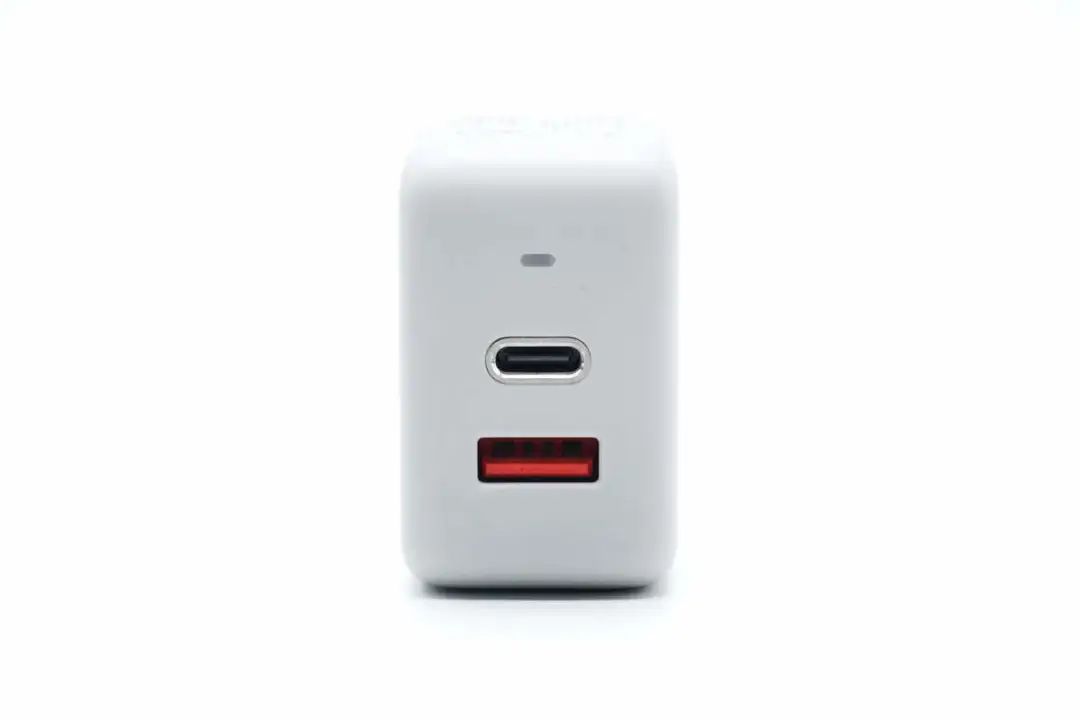

输出端配备1A1C双输出接口，USB-C口上方还指示灯。

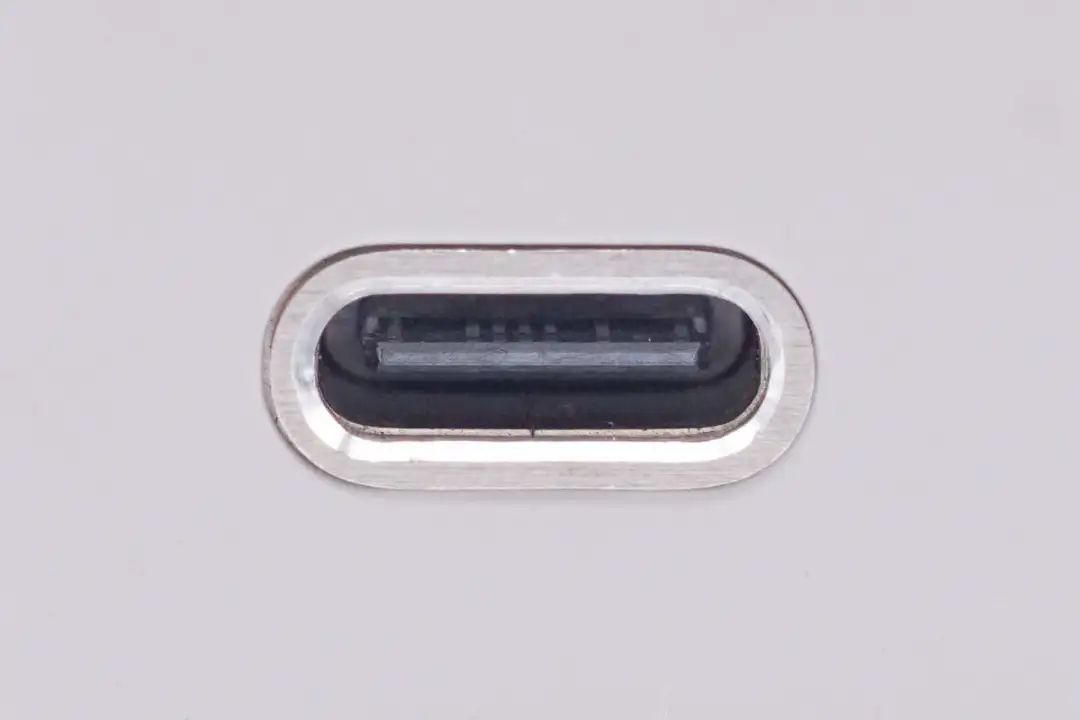

USB-C口同样有银白色金属环装饰，显得更加精致美观。

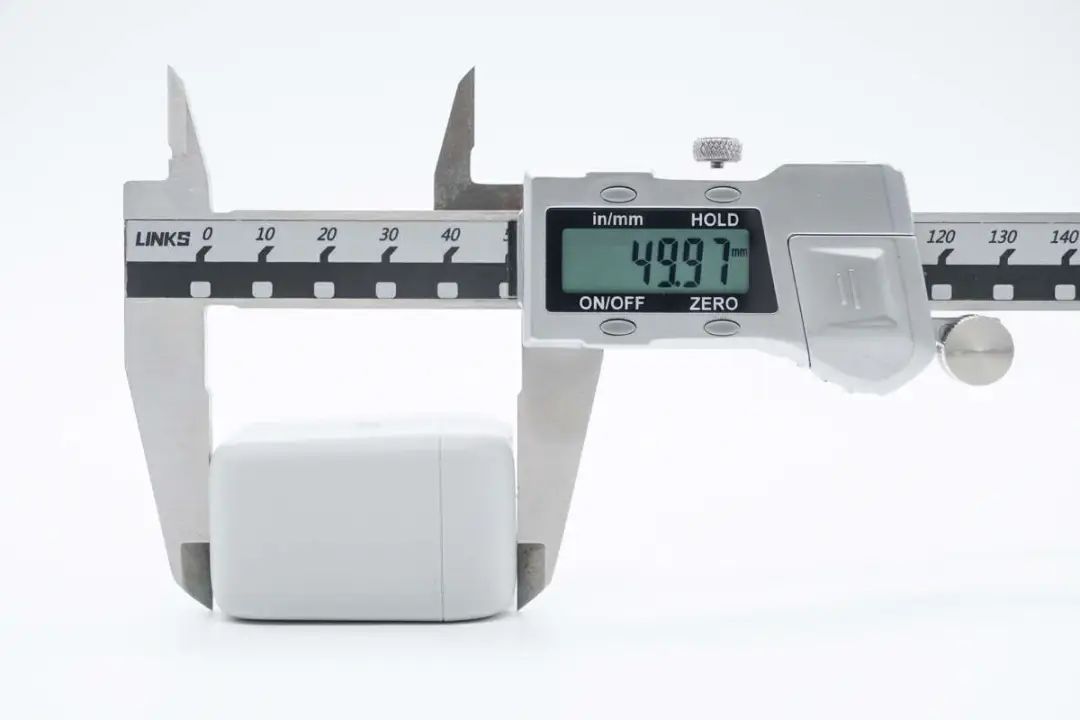

实测充电器机身高度为49.97mm。

顶部宽度为46.82mm。

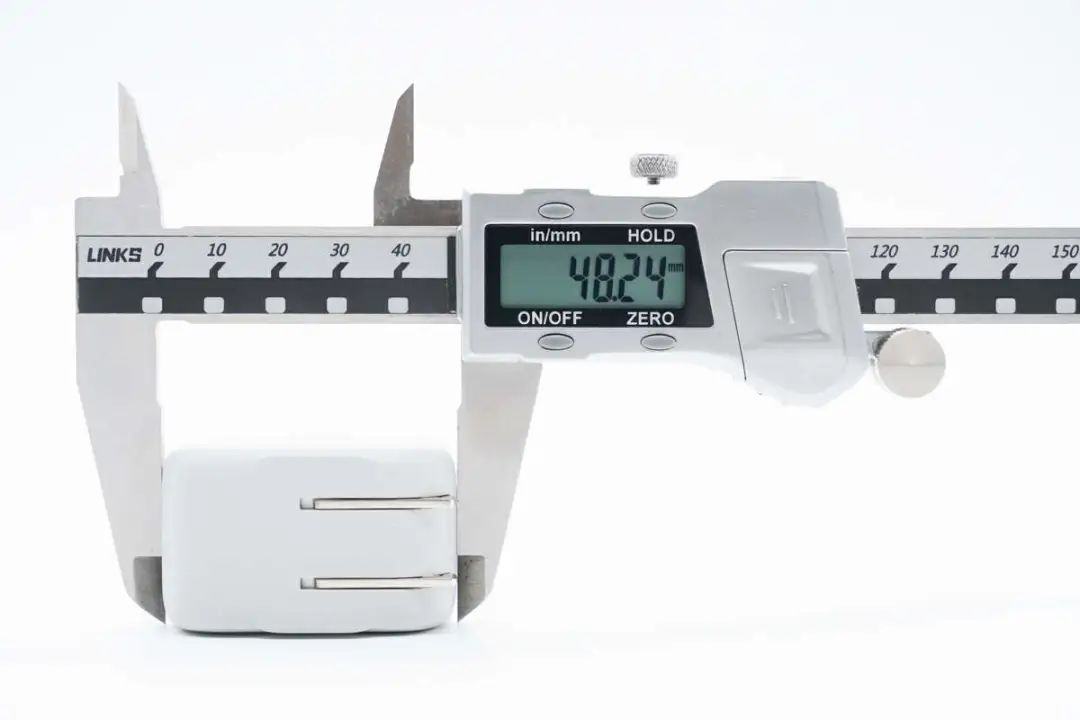

宽度为48.24mm。

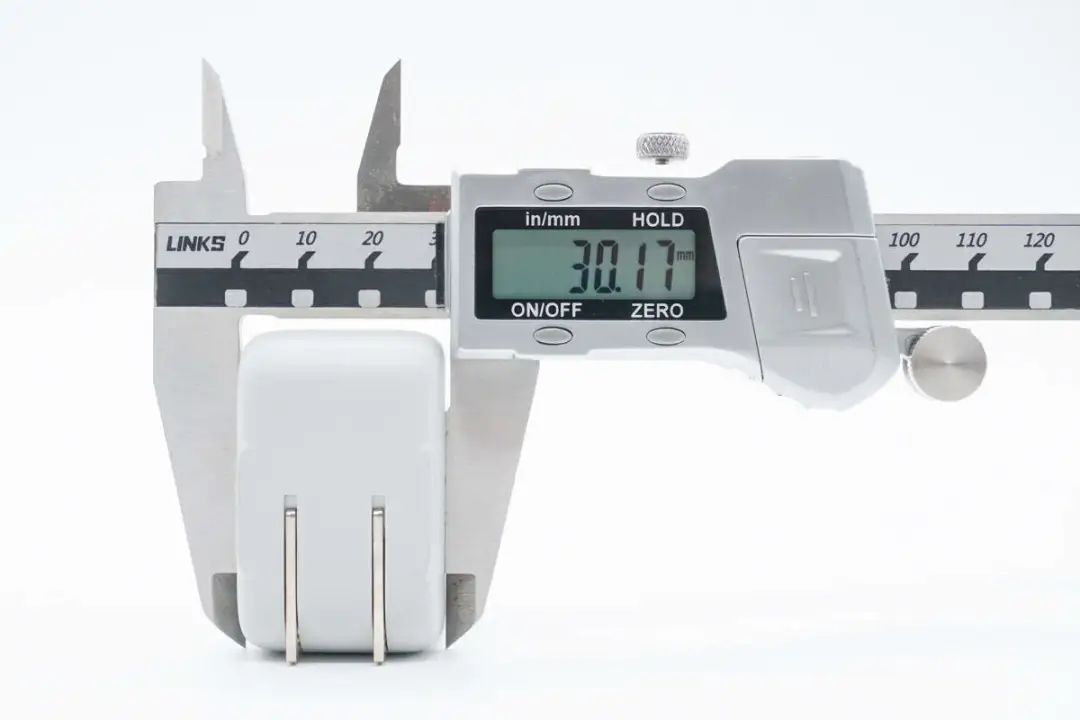

厚度为30.17mm。

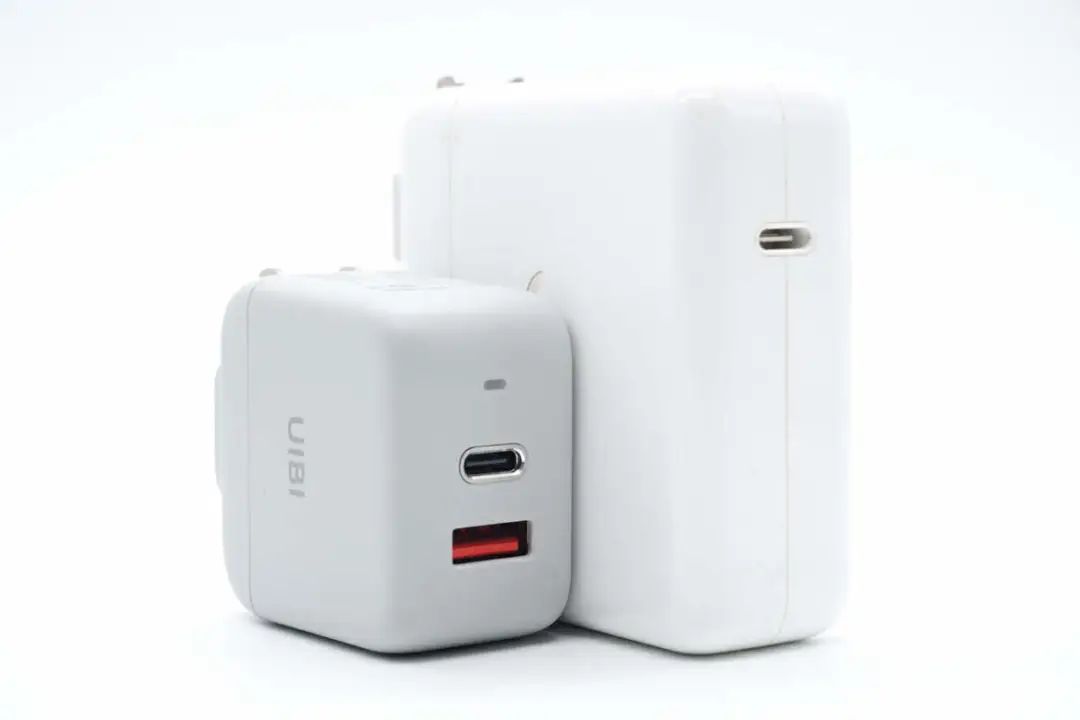

和苹果61W充电器对比，体积优势非常明显。

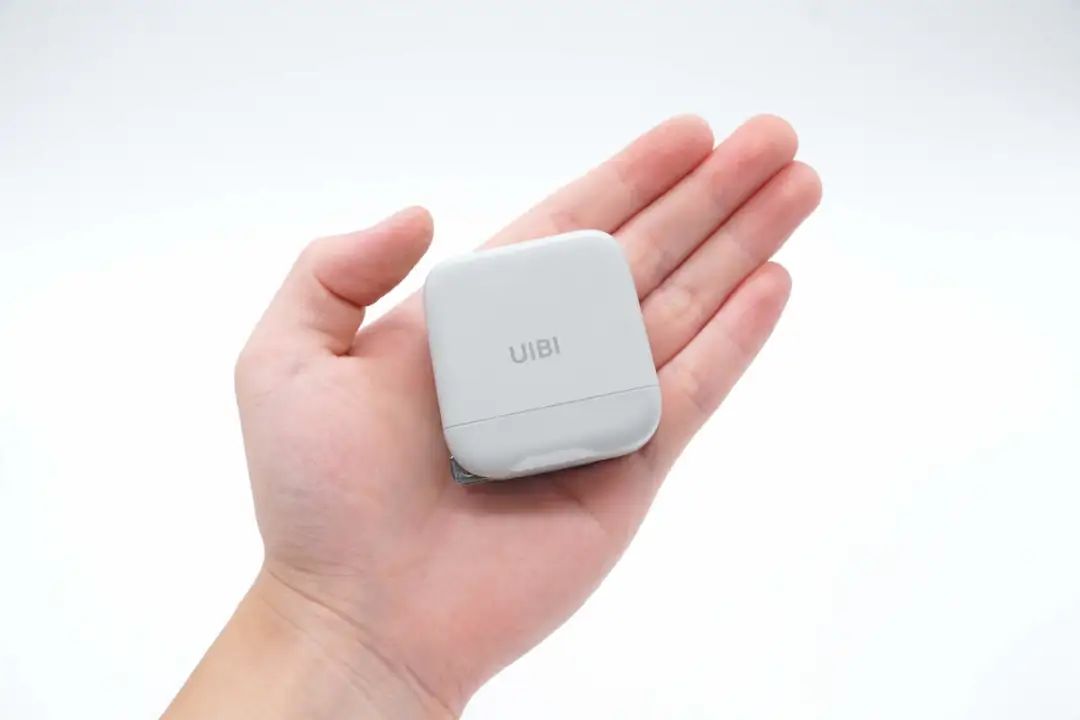

充电器拿在手上的直观感受，相当小巧精致。

另外测得充电器净重约为86g。

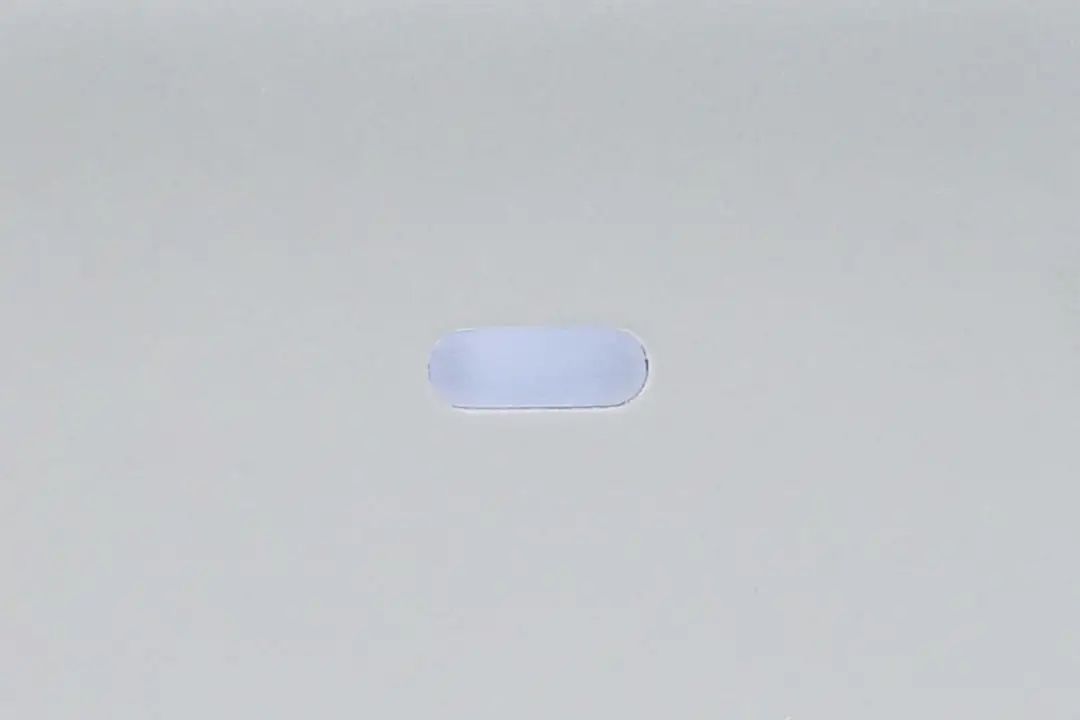

通电状态下，充电器指示灯亮淡蓝色光。

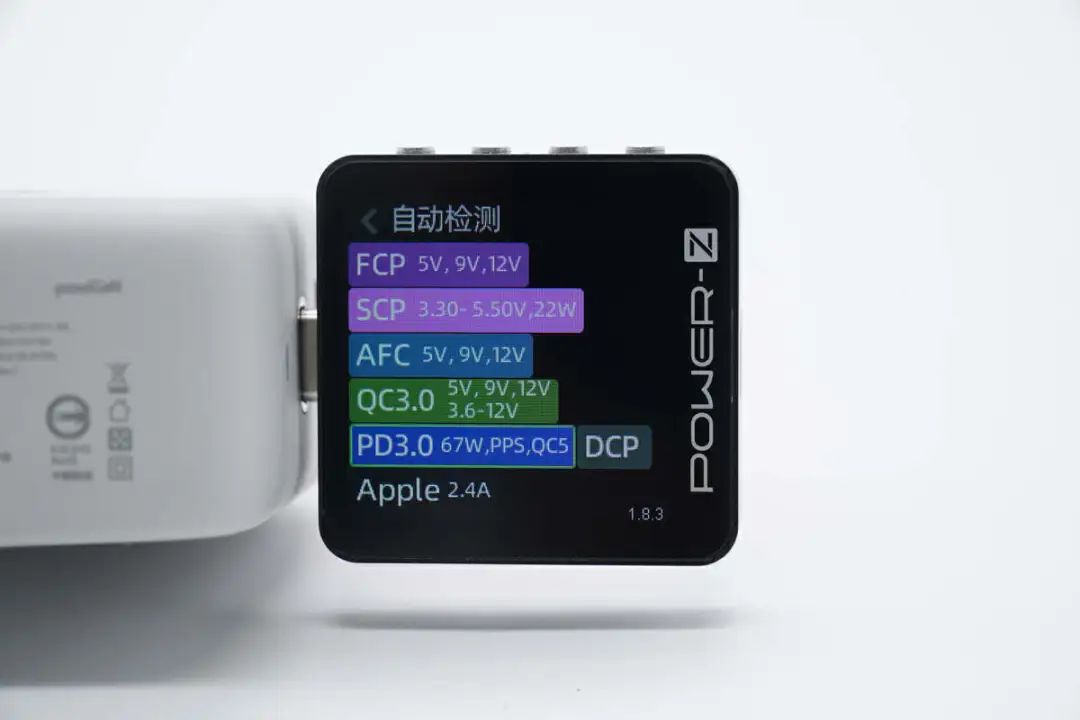

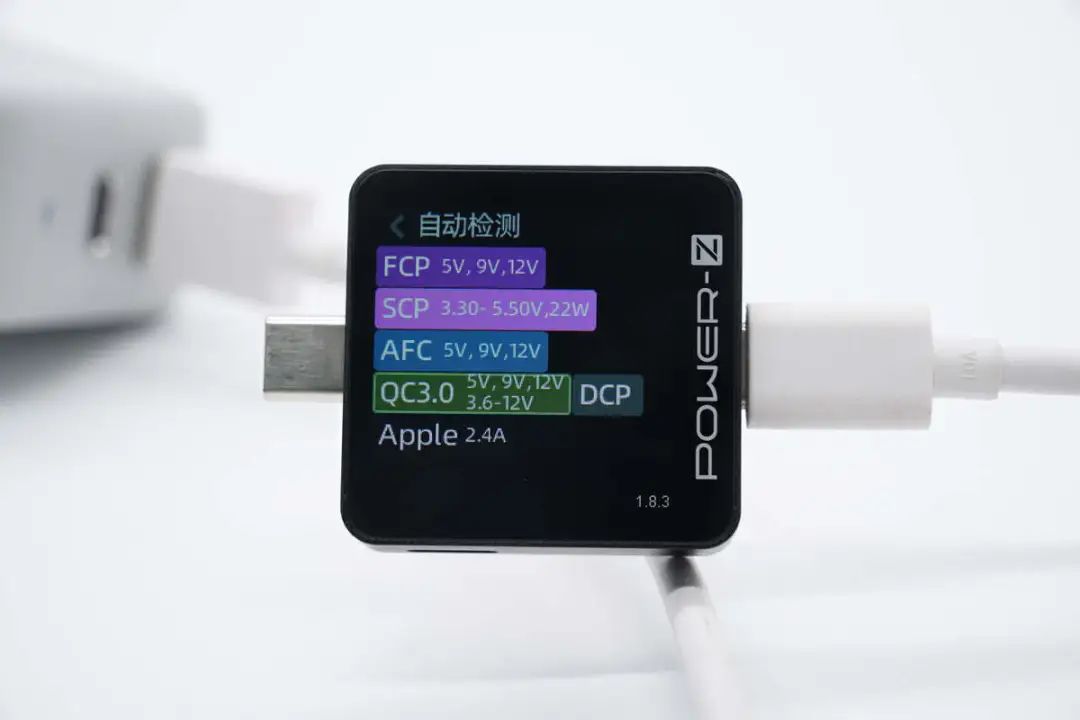

使用ChargerLAB POWER-Z KM003C测得USB-C口支持FCP、SCP、AFC、QC3.0/5、PD3.0、PPS、DCP、Apple 2.4A充电协议。

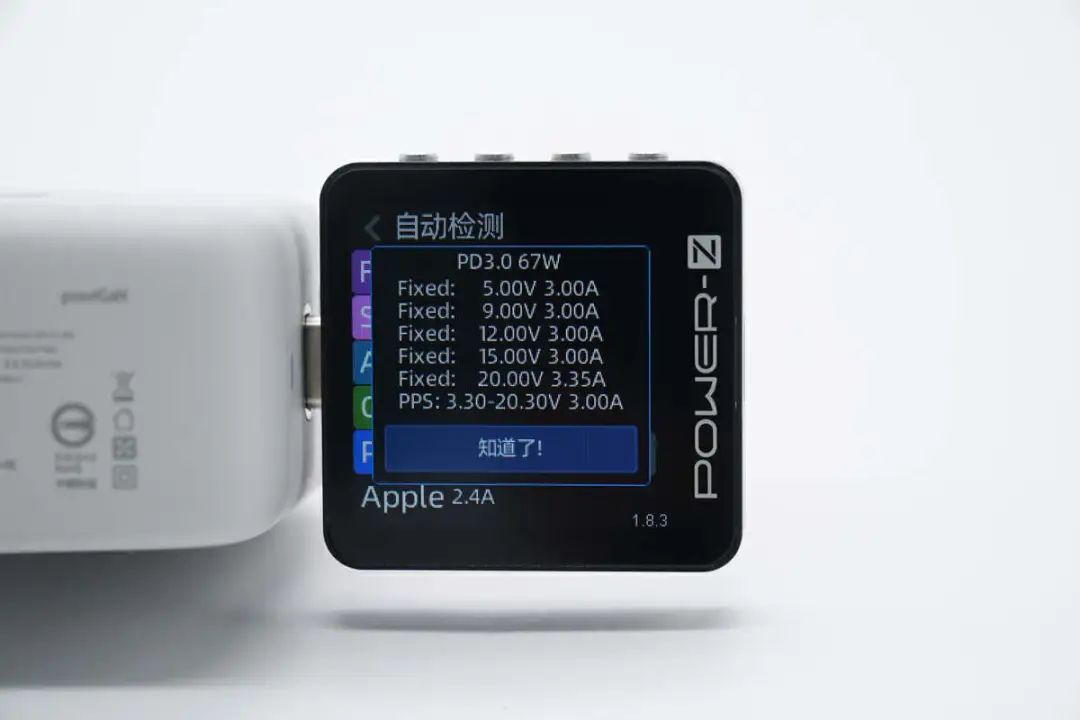

PDO报文显示USB-C口具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-20V3A一组PPS电压档位。

最后测得USB-A接口支持FCP、SCP、AFC、QC3.0、DCP、Apple 2.4A充电协议。

柚比67W氮化镓充电器拆解

在对柚比这款氮化镓充电器有了基本了解后，下面就进行拆解，一起看看内部的设计和用料。

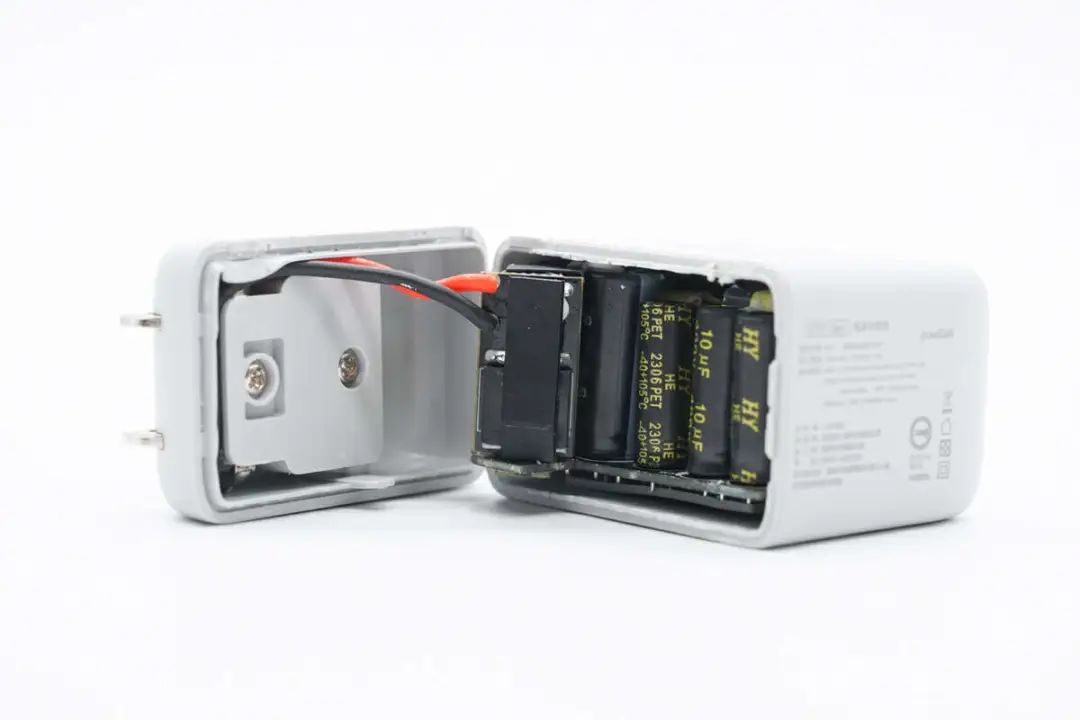

首先沿壳体接缝拆开充电器外壳，内部PCBA模块通过导线焊接连接折叠插脚。

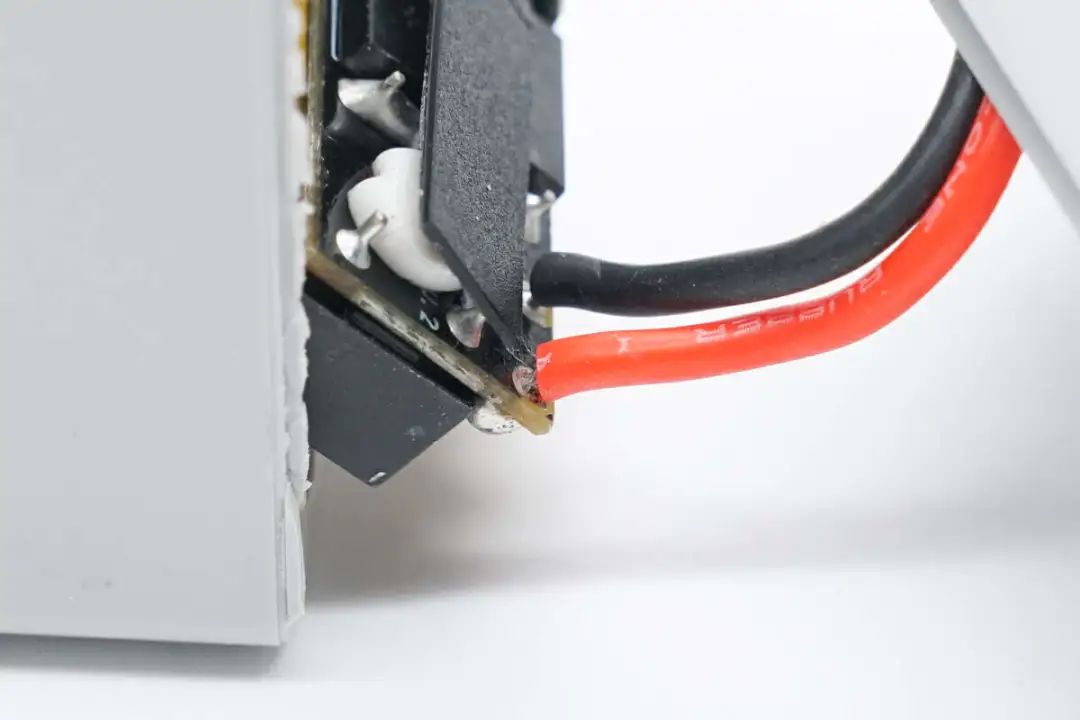

输入导线焊接在垂直小板上。

PCBA模块通过壳体内部开槽固定。

取出内部PCBA模块，对应输入端焊接小板整流。

输出端焊接一块小板用于协议控制。

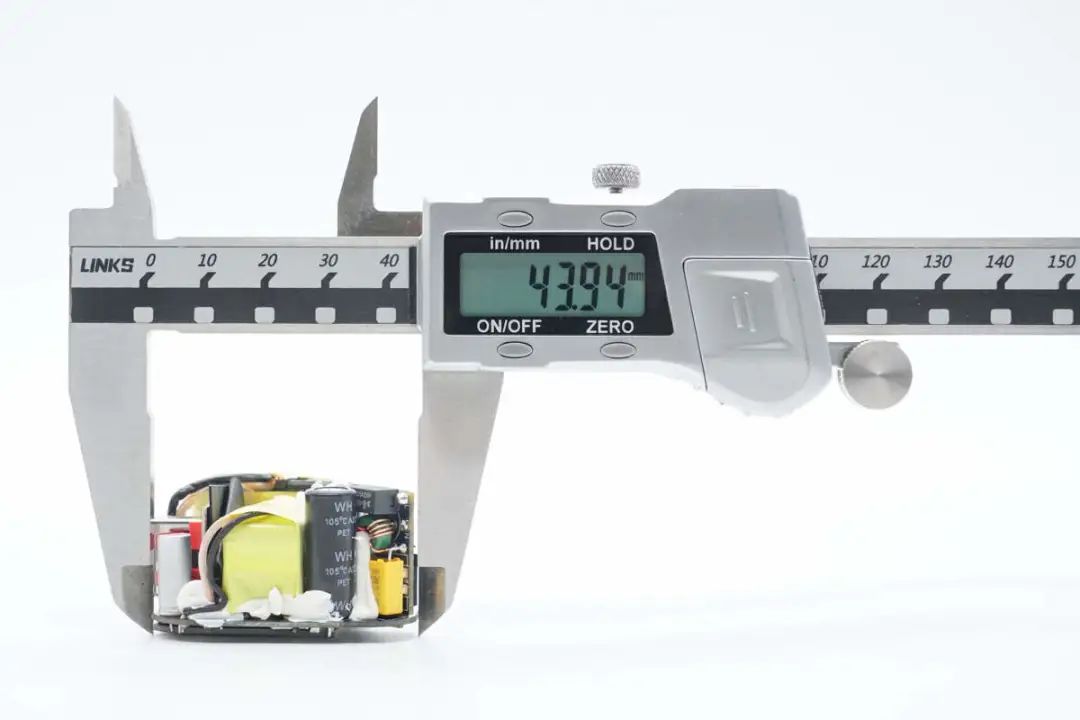

使用游标卡尺测得PCBA模块长度约为44mm。

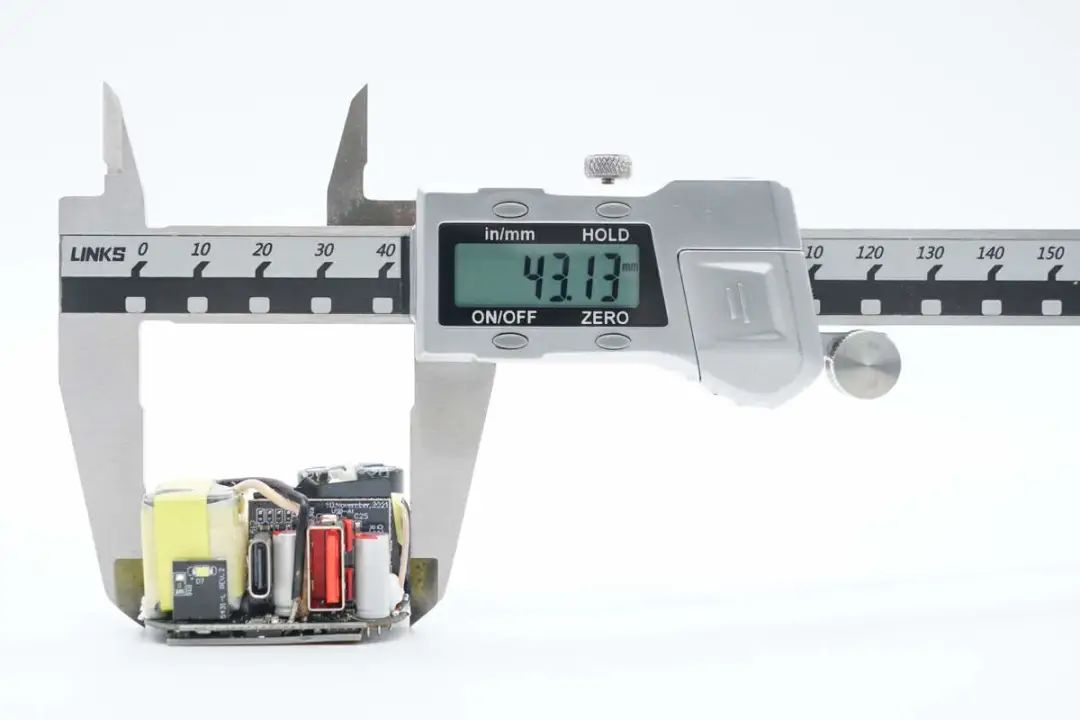

PCBA模块宽度约为43.1mm。

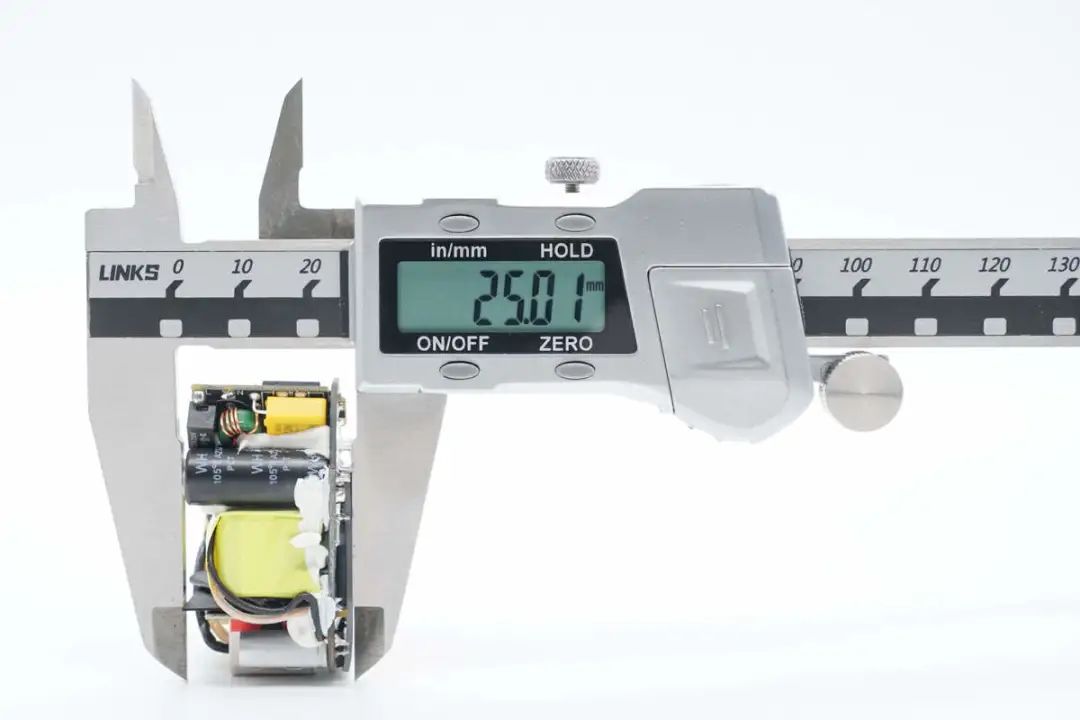

PCBA模块厚度约为25mm。

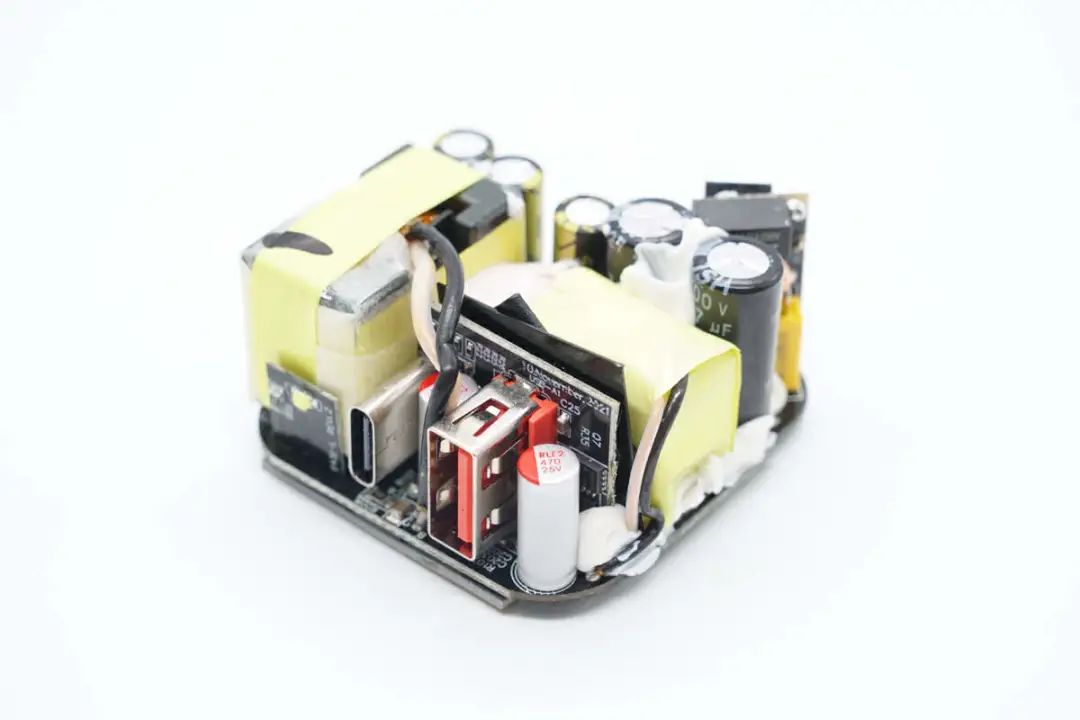

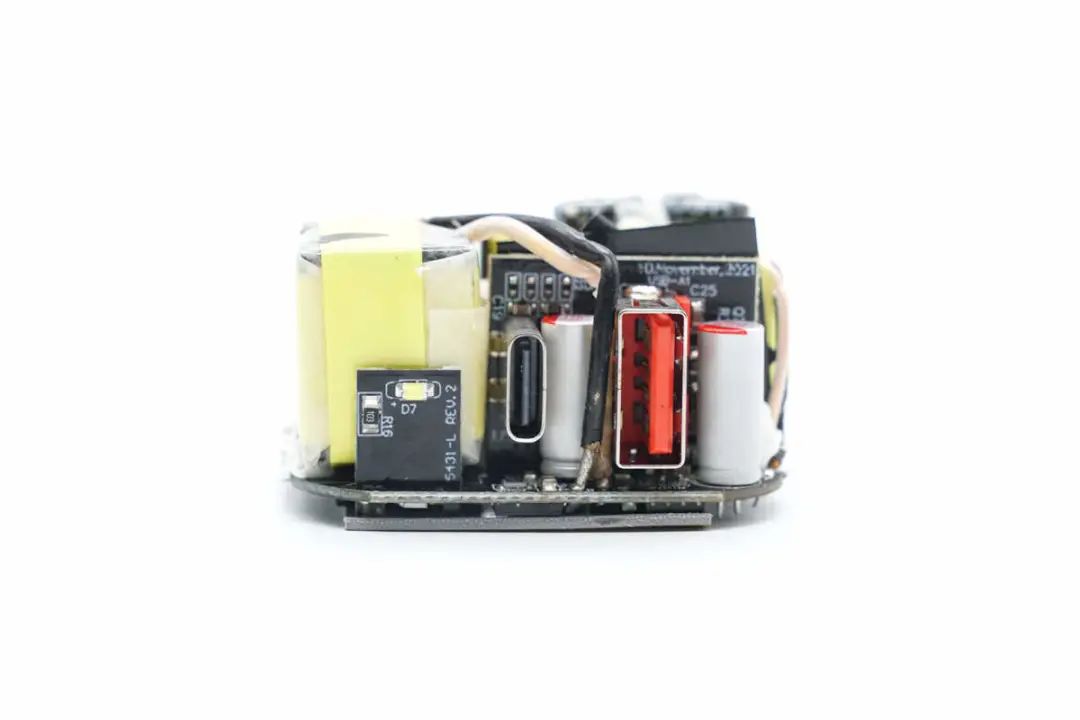

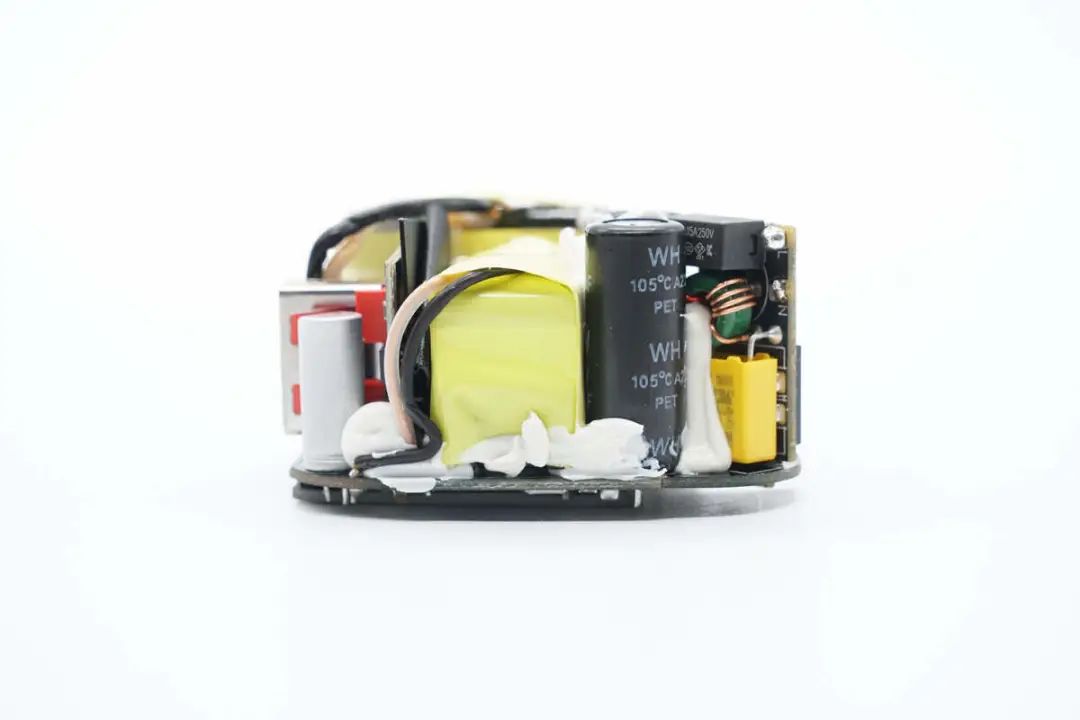

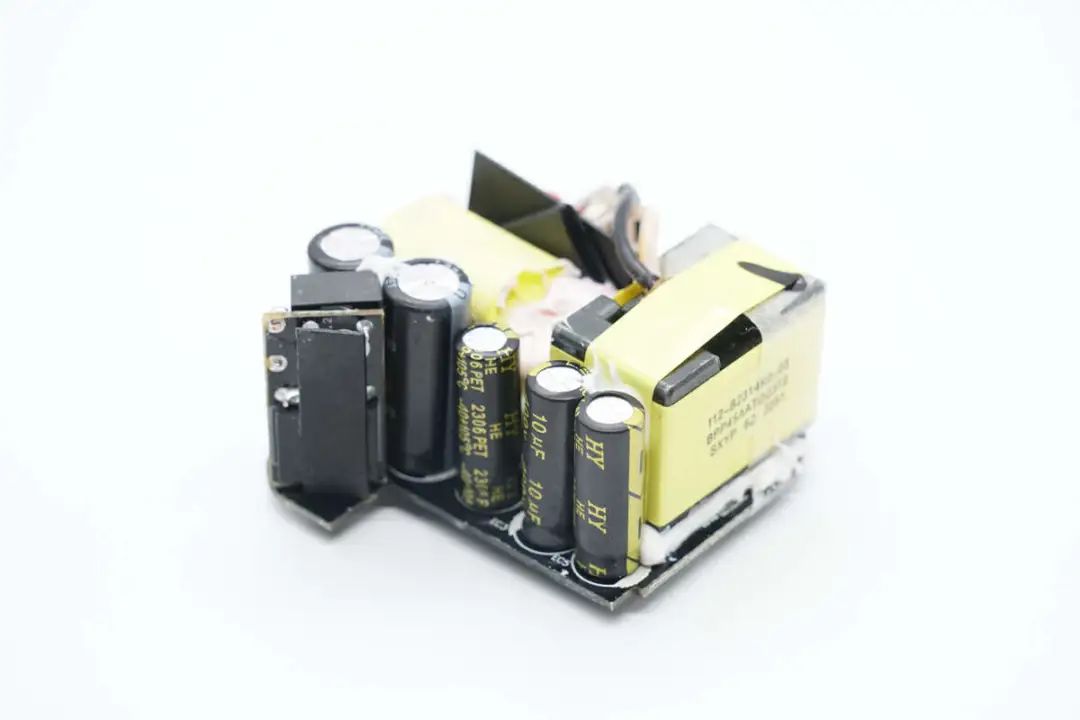

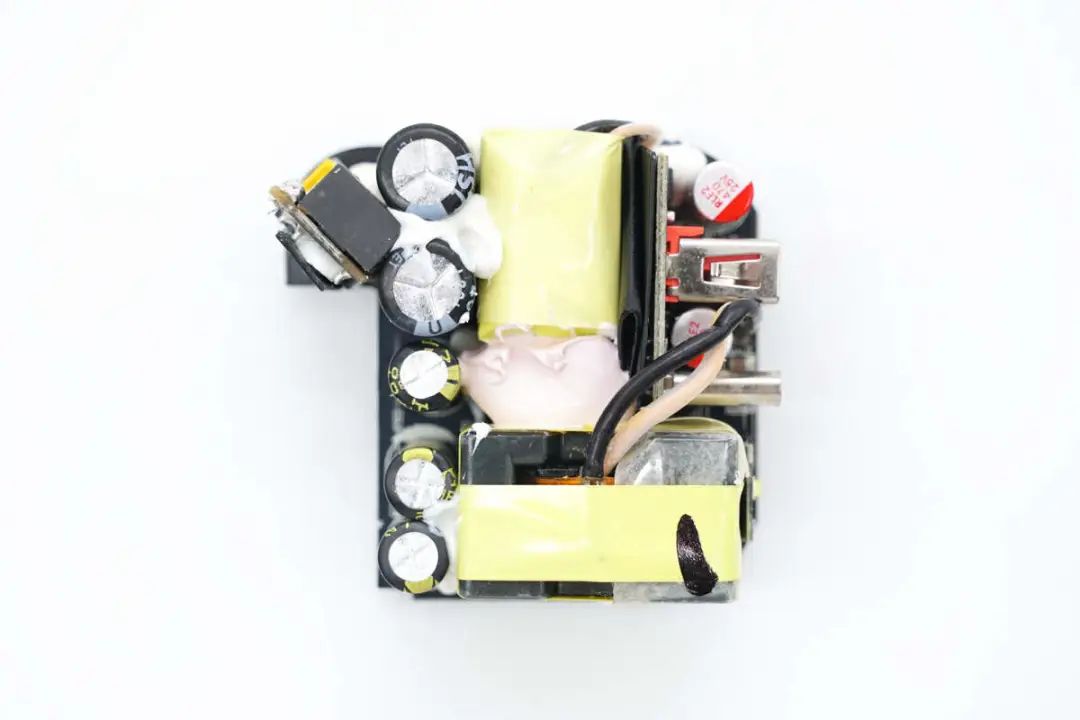

PCBA模块正面一览，左侧焊接输入小板，高压滤波电容。向右焊接两颗变压器和协议小板，右上角焊接两颗滤波电容。

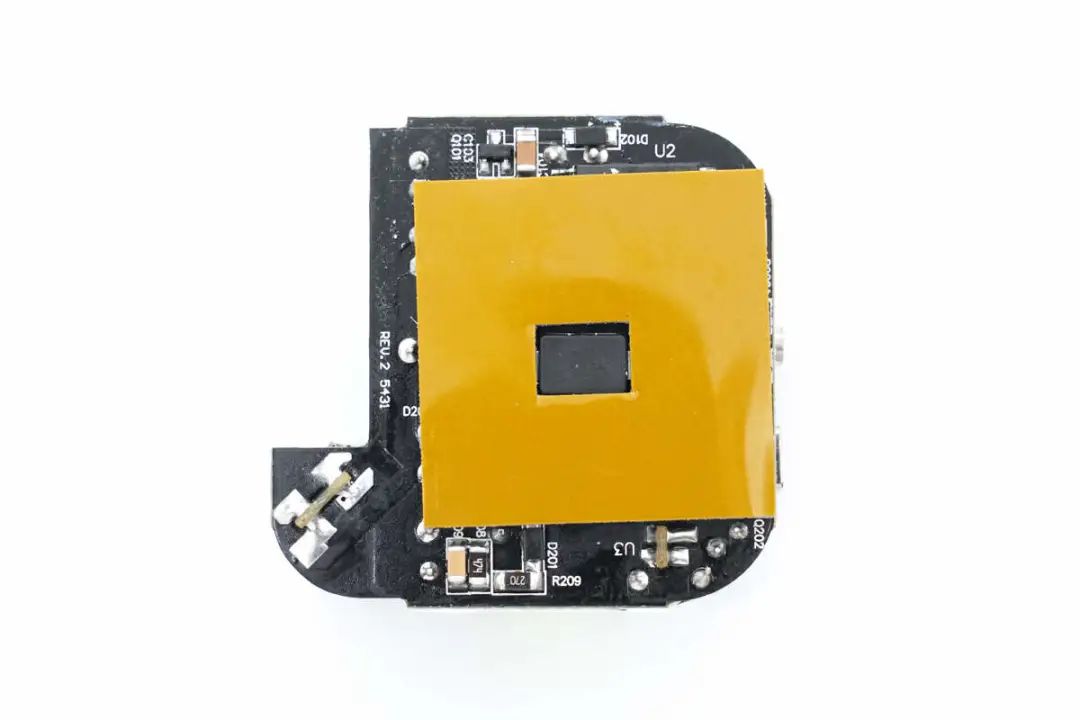

PCBA模块背面粘贴大面积导热垫。

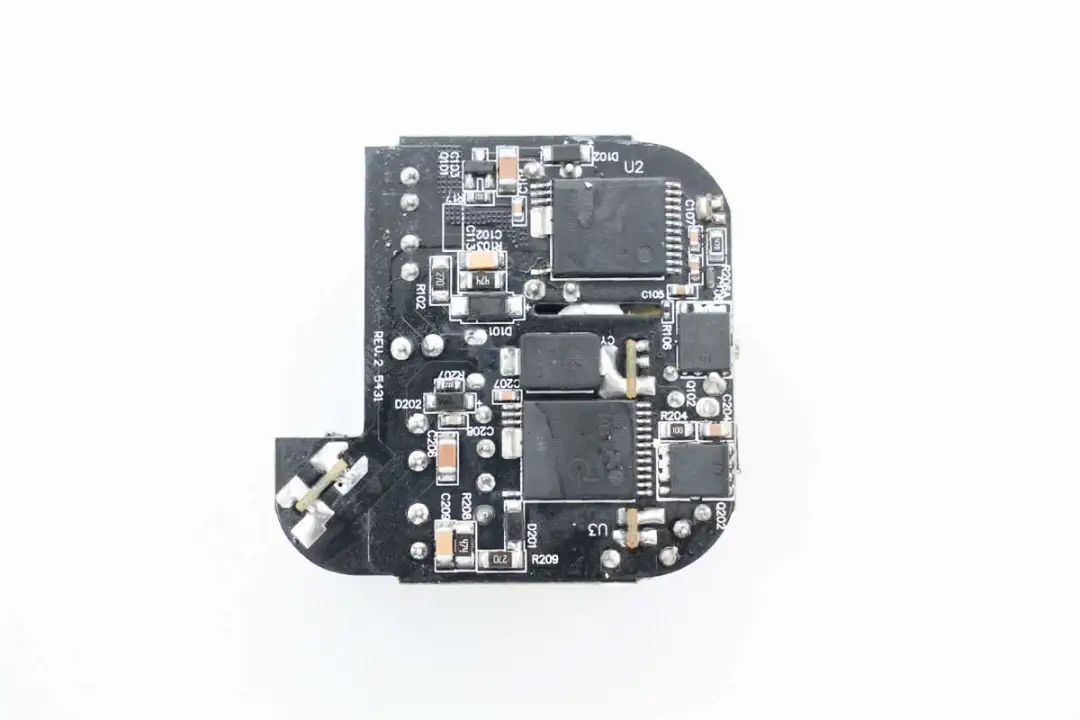

PCBA模块背面焊接整流桥，两颗PI的高集成电源芯片和对应的同步整流管，在两颗电源芯片中间焊接一颗贴片Y电容。

通过对充电器PCBA模块正反面的观察，柚比这款67W氮化镓充电器内置两路反激开关电源，宽电压范围输出，输出电压由协议芯片控制，实现双口独立快充输出。当只有一个接口输出时，自动将两路电源输出并联，满足67W全功率输出需求。下面我们就从输入端开始了解各个器件的信息。

输入端小板通过麦拉片与折叠插脚绝缘。

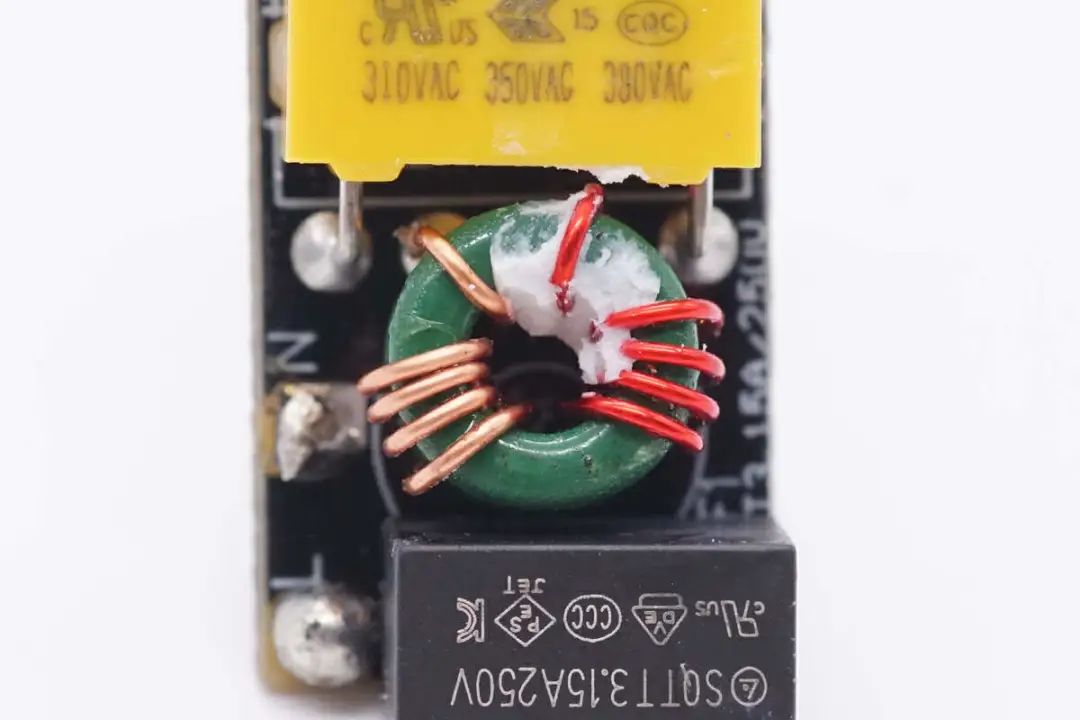

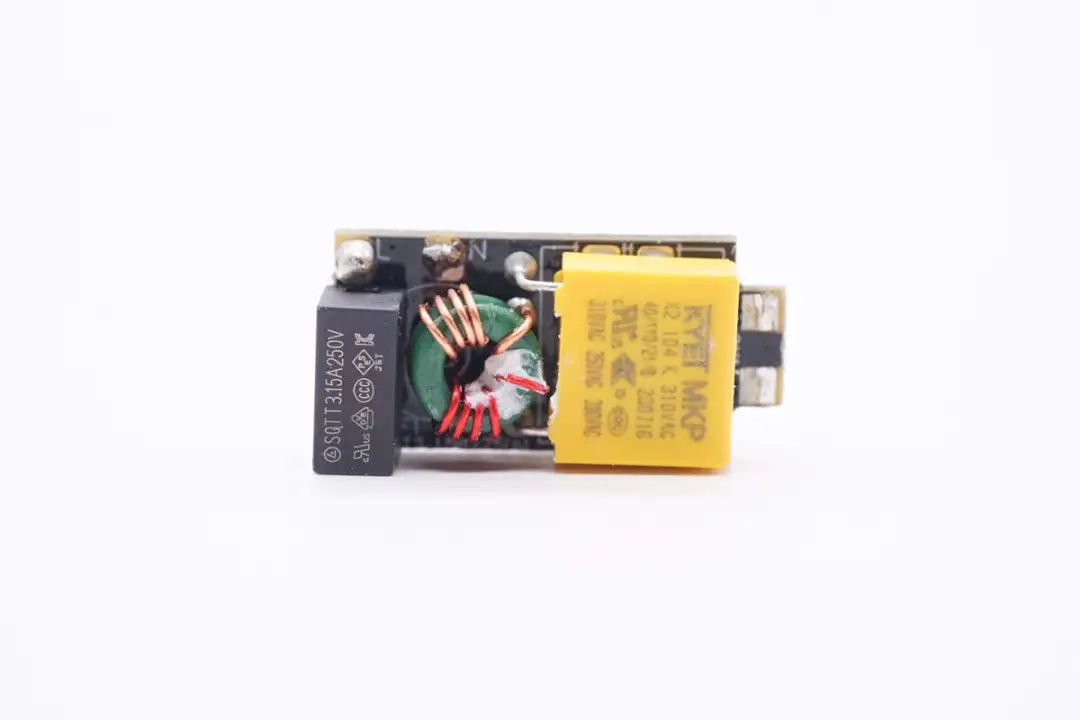

焊接取下输入端小板，小板正面焊接保险丝，共模电感和安规X2电容。

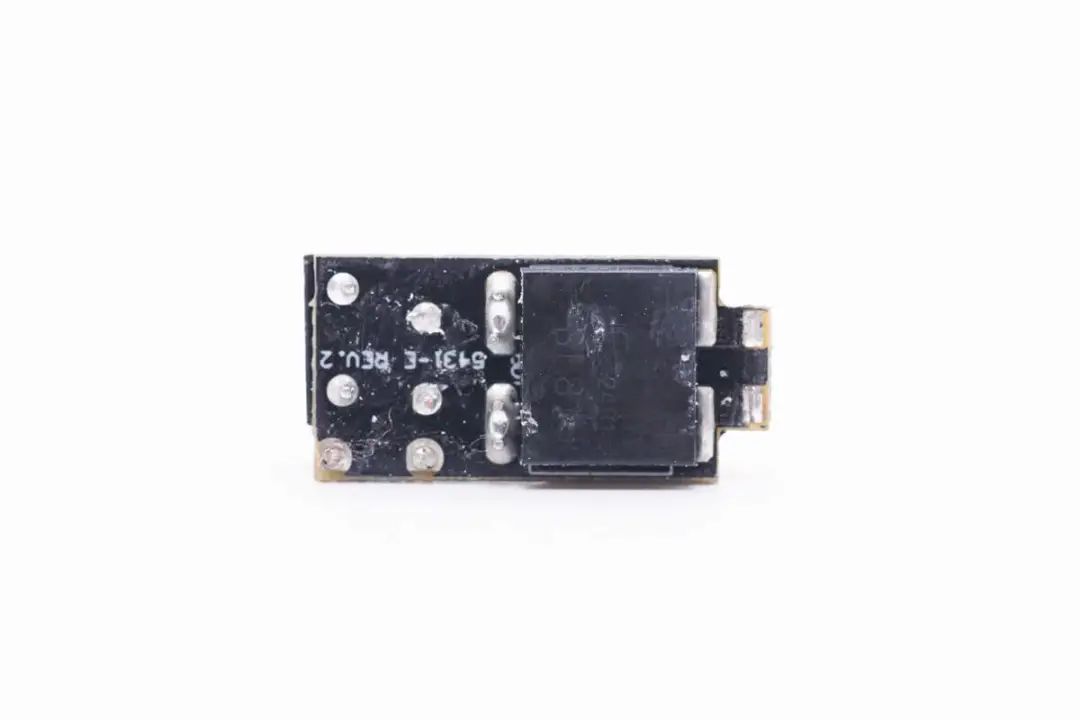

小板背面焊接一颗整流桥。

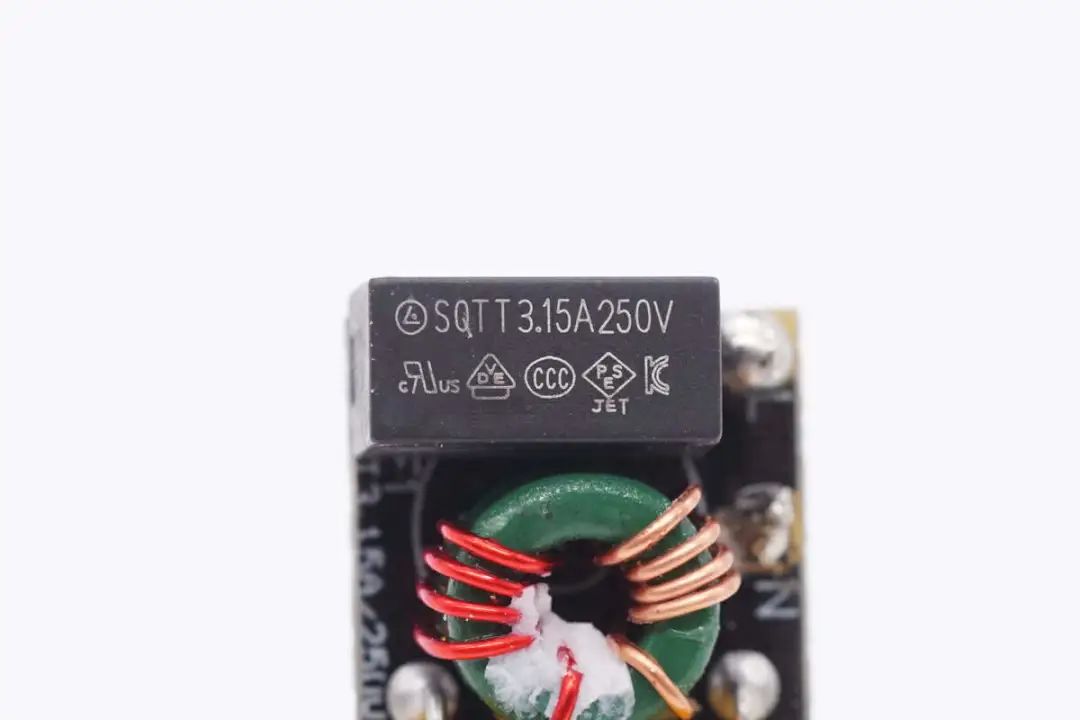

保险丝规格为3.15A 250V。

共模电感采用漆包线绕制。

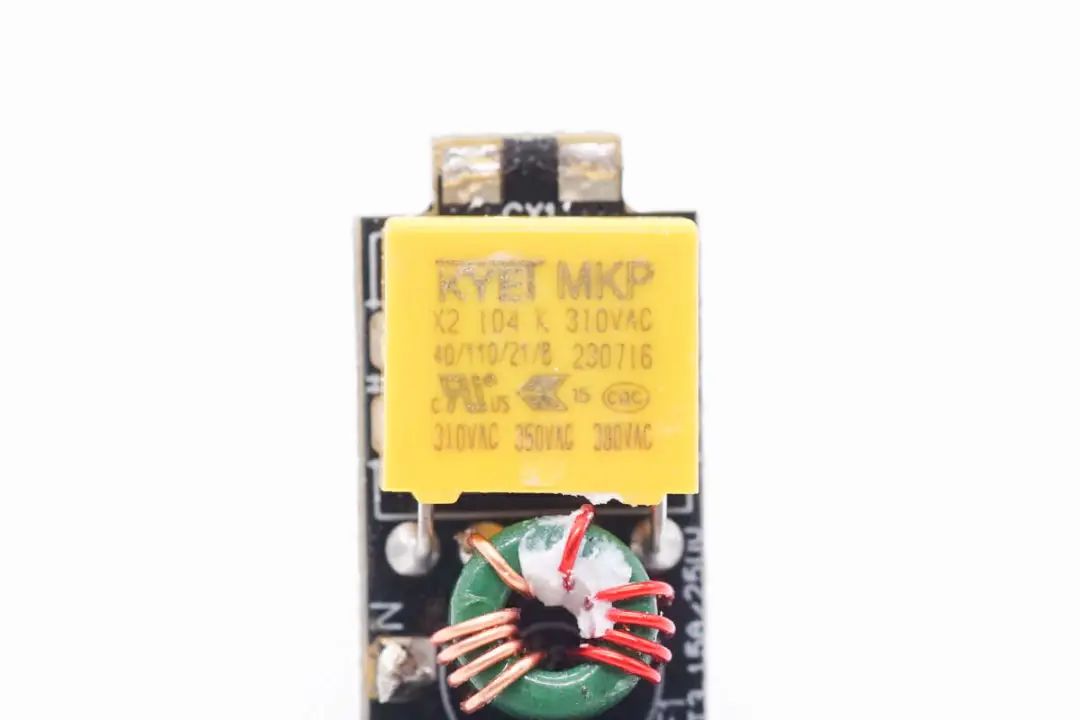

安规X2电容来自科雅电子，规格为0.1μF。

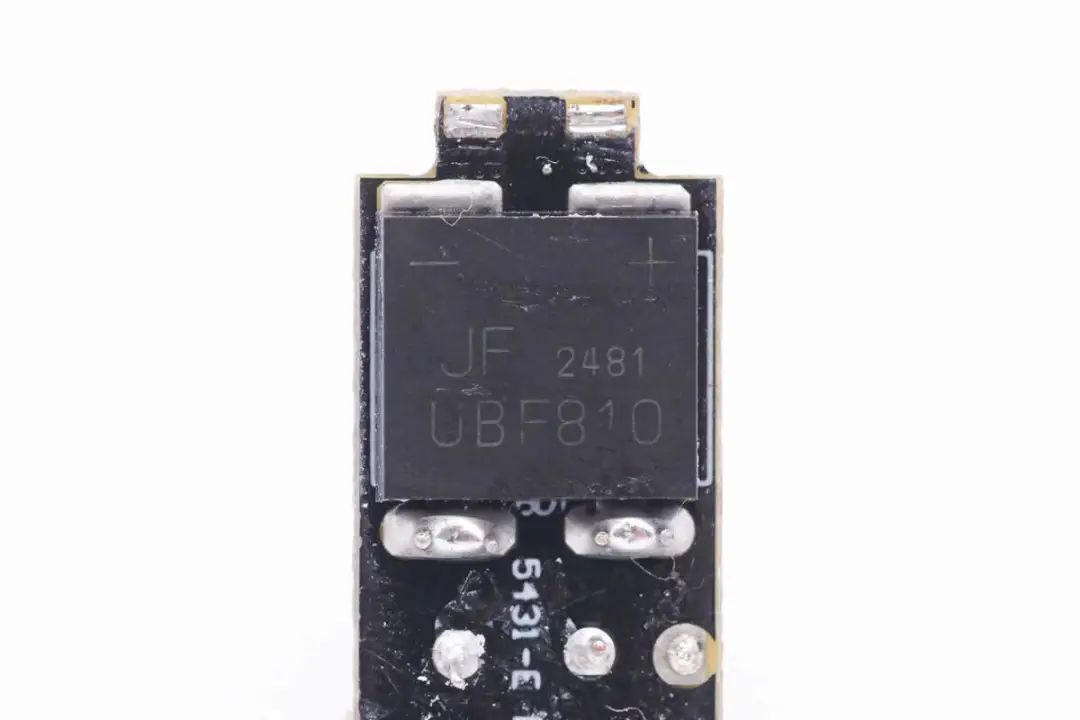

整流桥来自晶恒，型号UBF810，规格为8A 1000V。

在小板左侧焊接高压滤波电容。

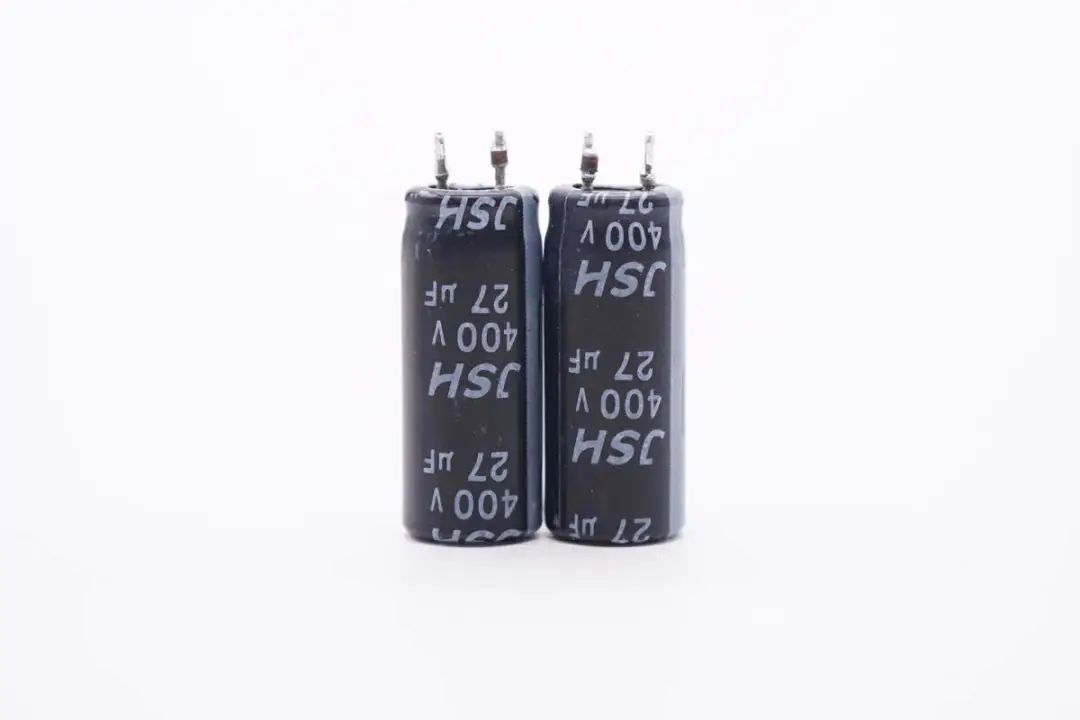

两颗高压滤波电容来自万京源，规格为400V 27μF。

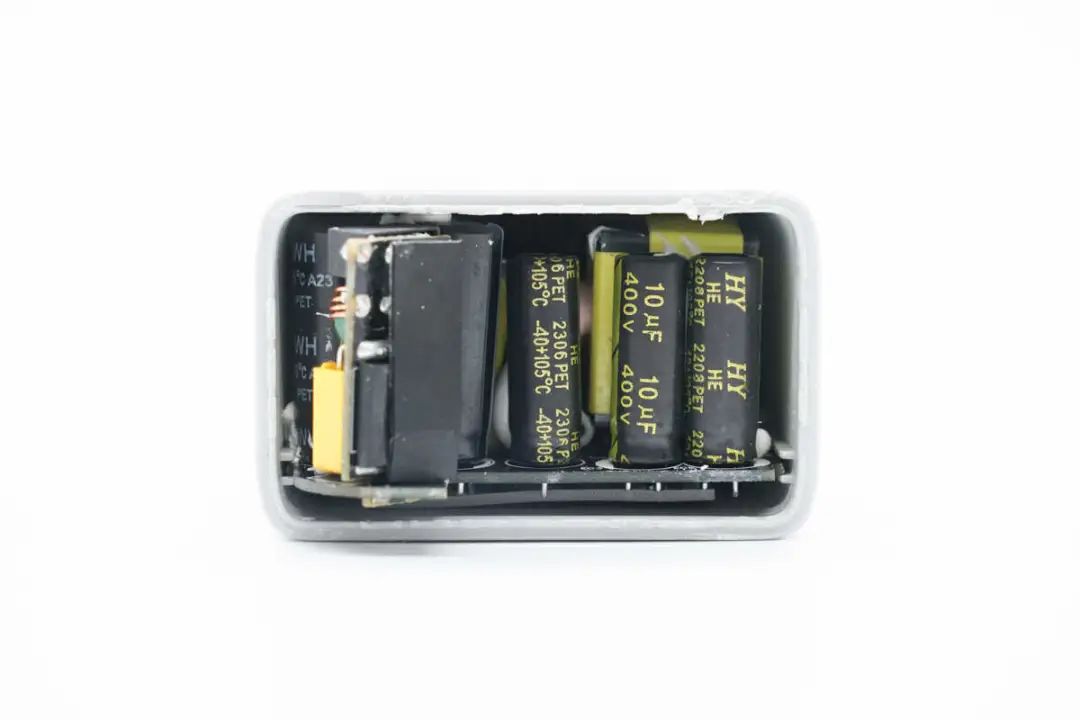

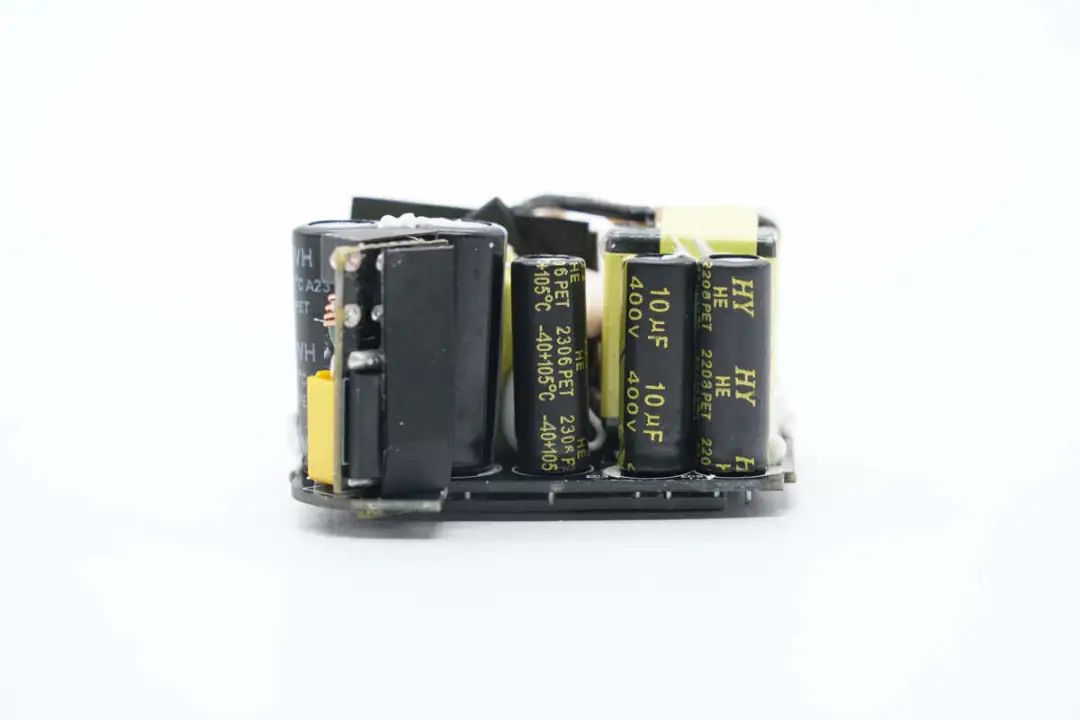

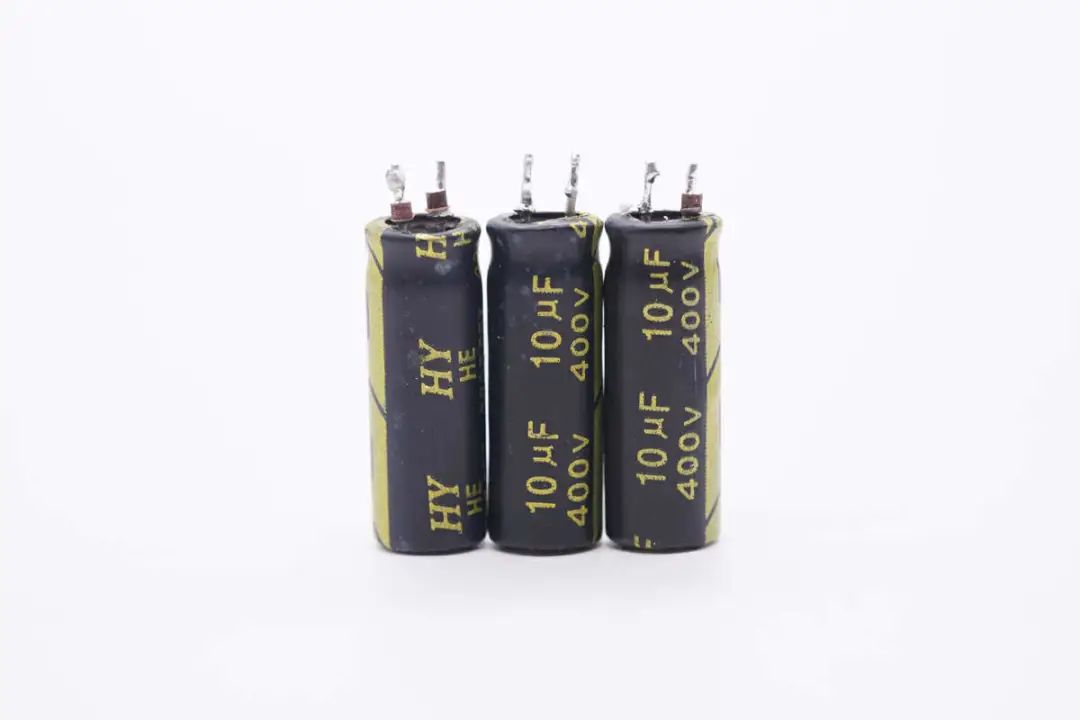

另外三颗滤波电容规格为10μF 400V，滤波电容总容量为84μF。

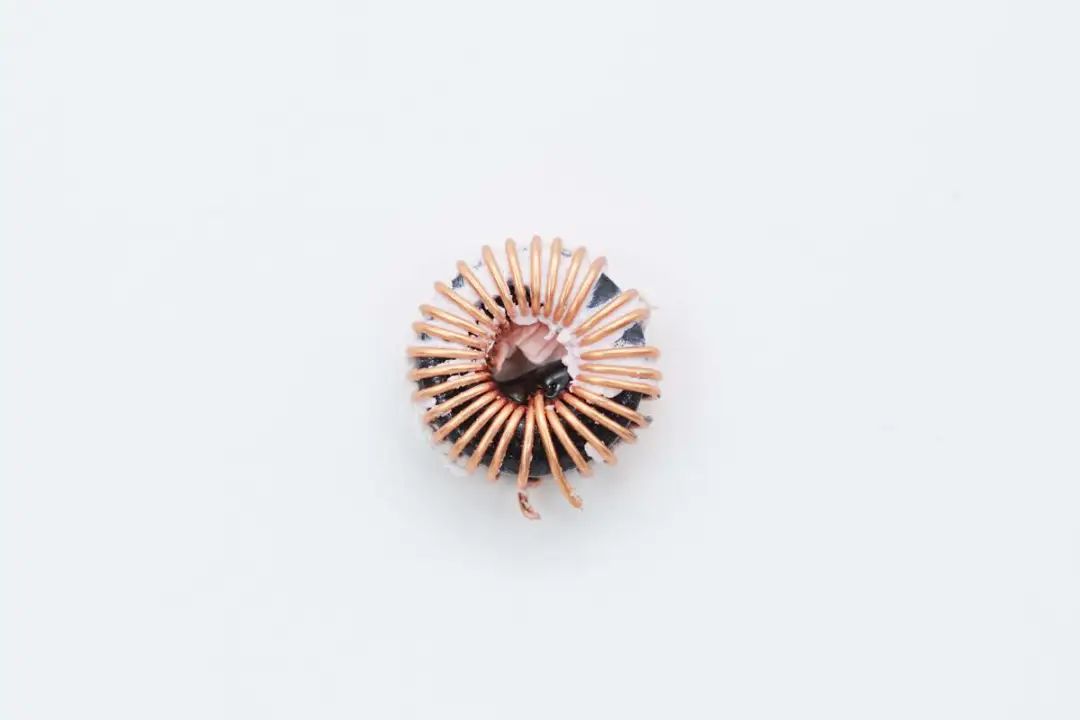

差模电感采用磁环绕制。

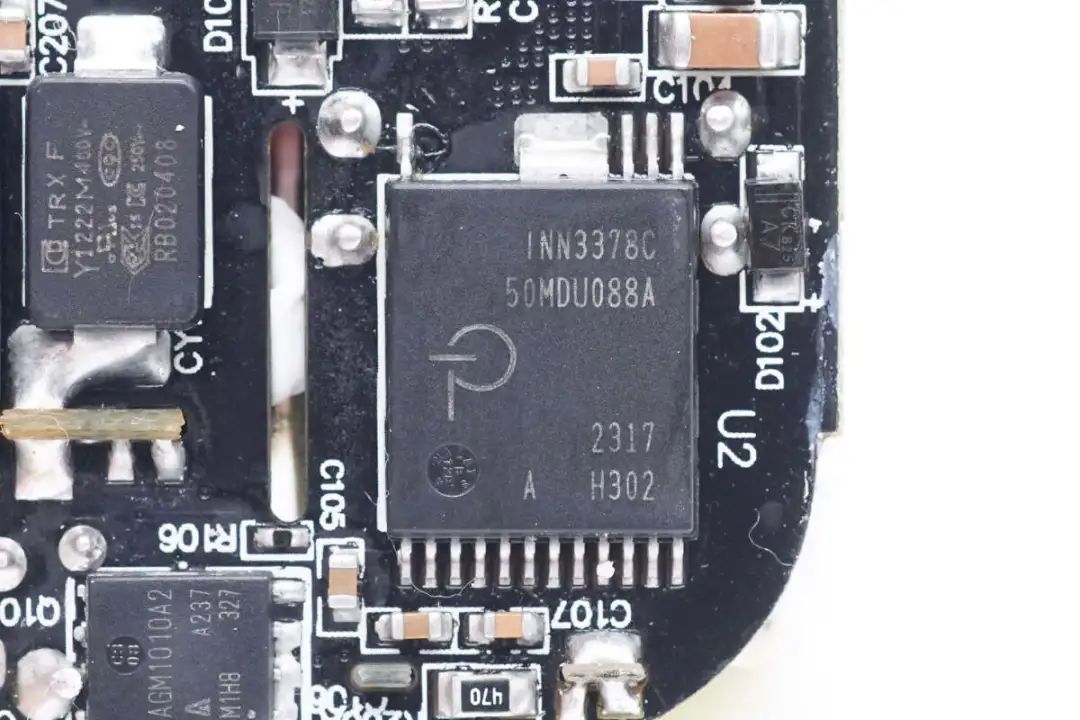

氮化镓充电器主控芯片采用PI INN3378C，采用PowiGaN技术，内置PWM控制器、高压MOS、同步整流控制器等，集成度非常高，并且采用数字总线控制调压。宽电压范围条件下，密闭外壳内可以输出55W功率，降额使用。

PI官方的资料显示，INN3378C属于InnoSwitch3-Pro家族，它采用了PI独家的PowiGaN技术，也就是内置了GaN氮化镓功率器件，相比传统MOSFET可以输出更大功率。

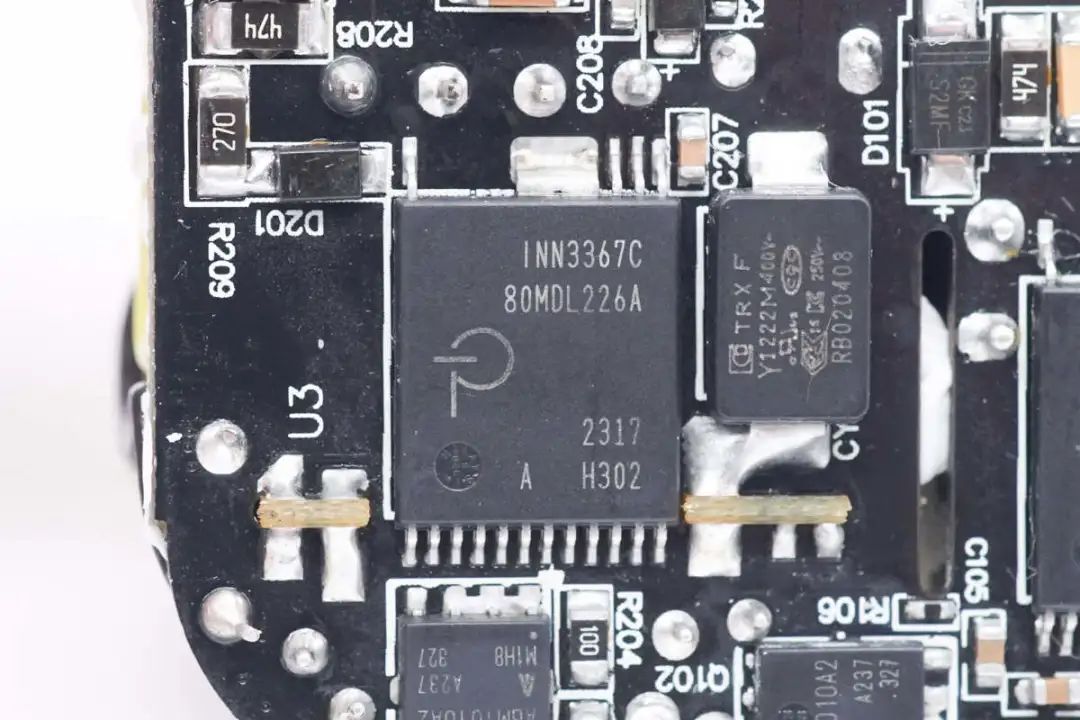

开关电源主控芯片采用PI INN3367C，为InnoSwitch3-Pro系列，是一颗集成了高压开关、同步整流和FluxLink反馈功能的数控恒压/恒流离线反激式准谐振开关IC，适合应用于高效率USB PD 3.0 + PPS/QC适配器，支持宽电压40W适配器应用。

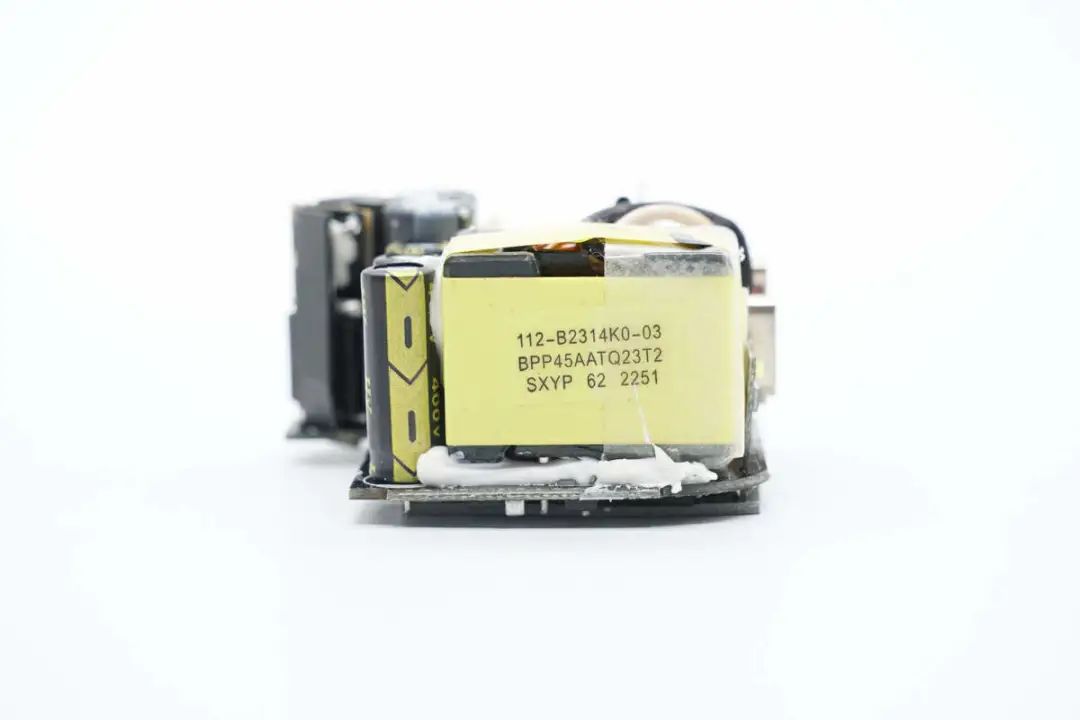

在PCBA模块侧面焊接开关变压器。

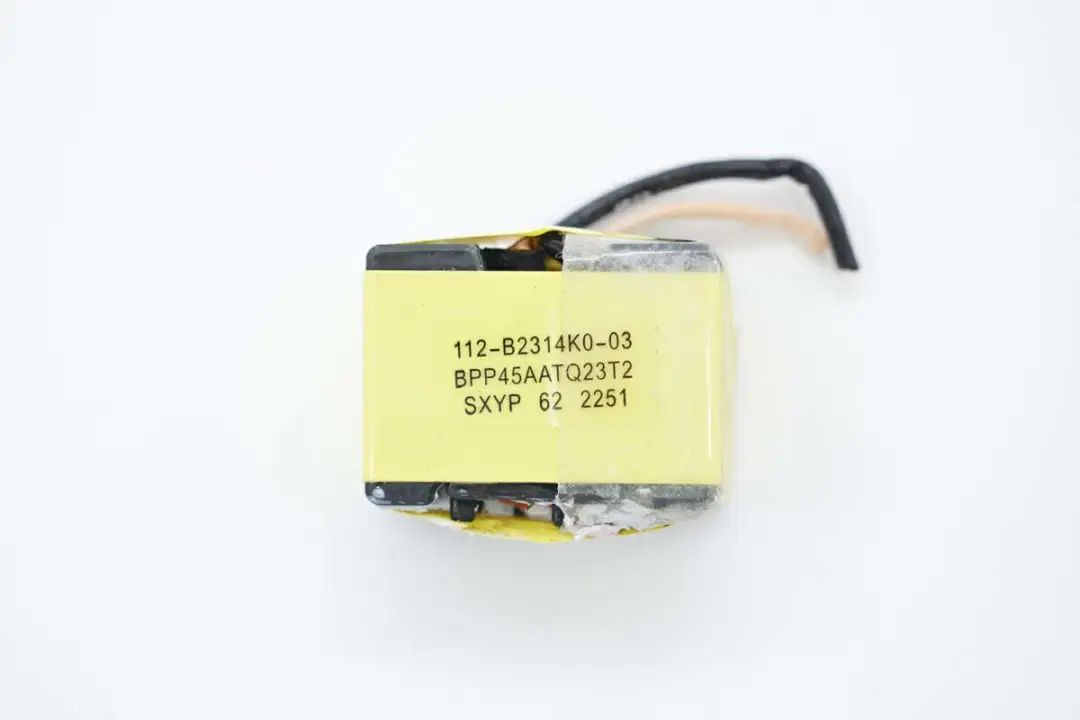

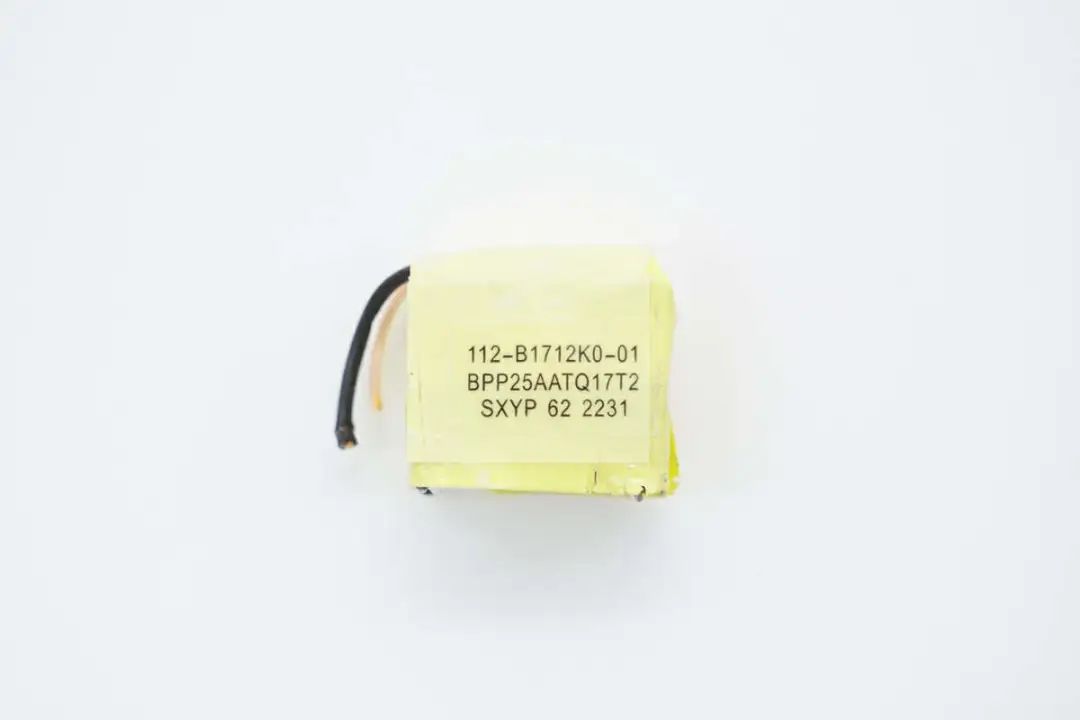

一颗体积较大的变压器搭配INN3378C使用。

另一颗体积较小的变压器搭配INN3367C使用。

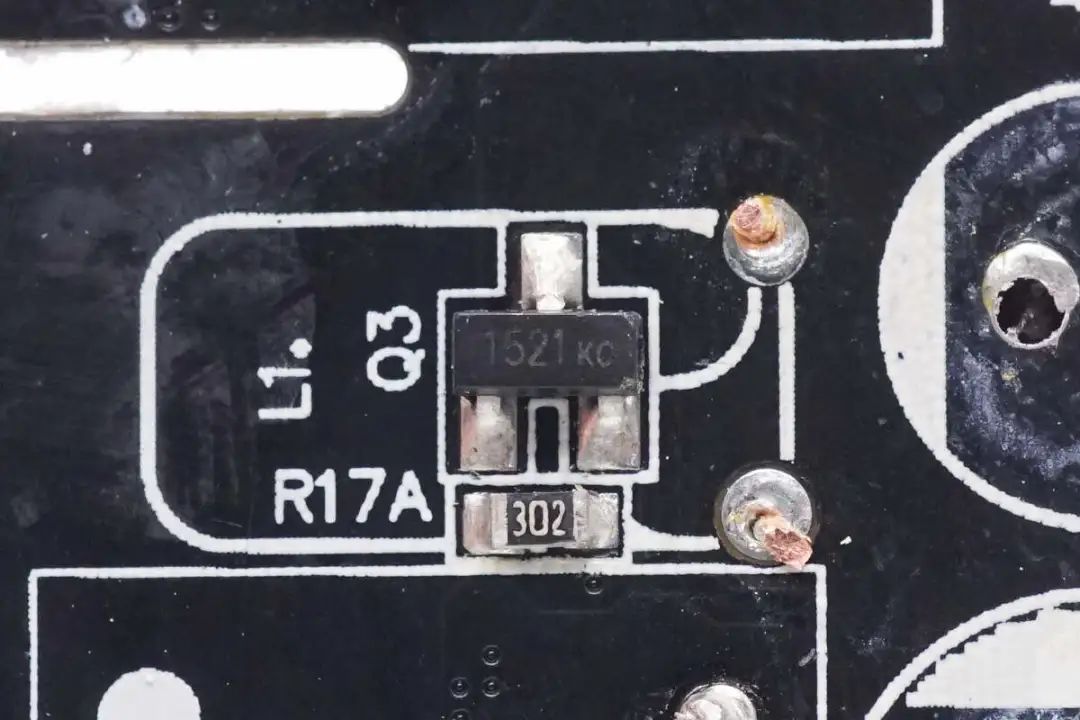

为PI电源芯片供电的稳压管来自方舟微，型号DMZ1521E，利用亚阈值特性，为氮化镓合封芯片提供稳定的供电。

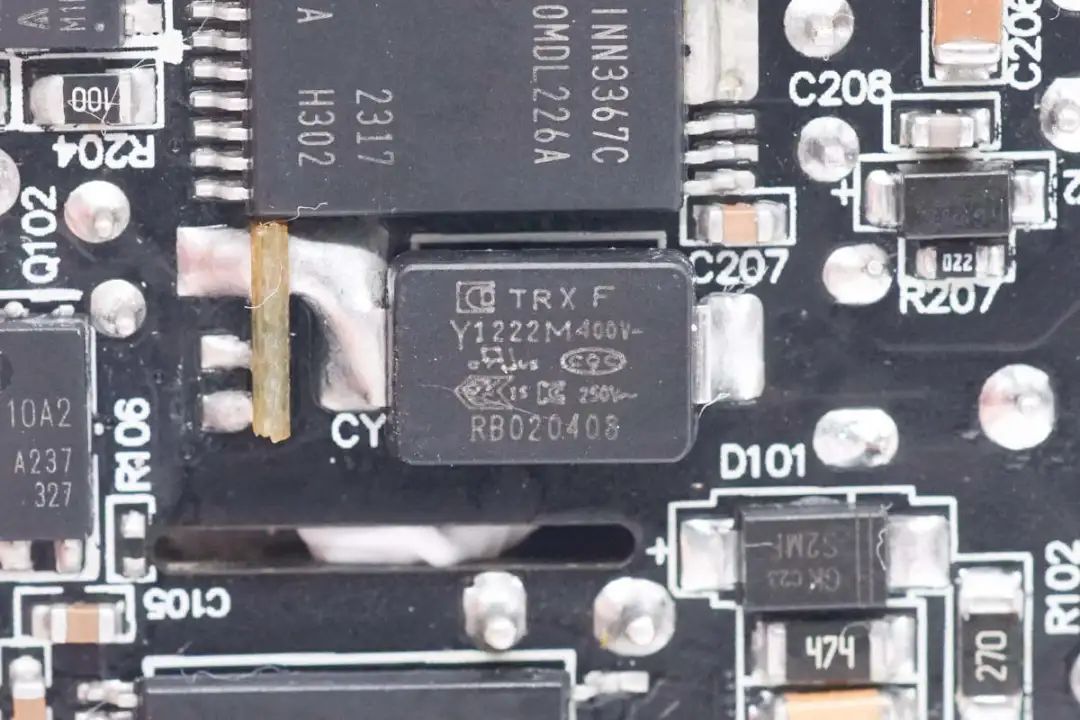

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1102M。

特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。

充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

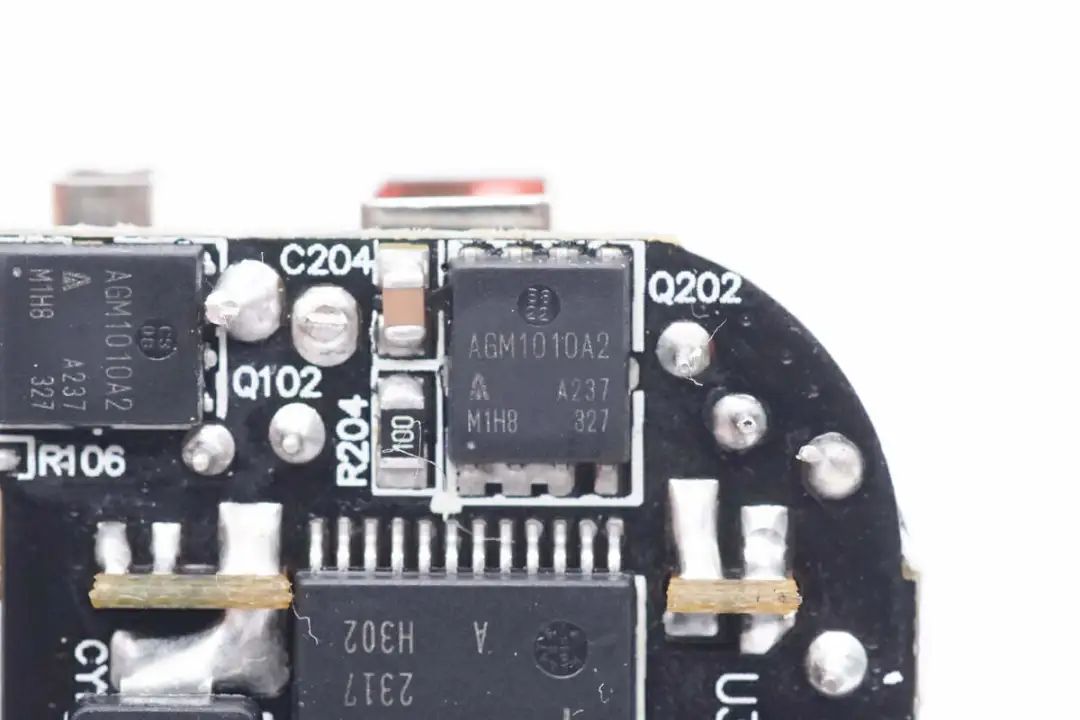

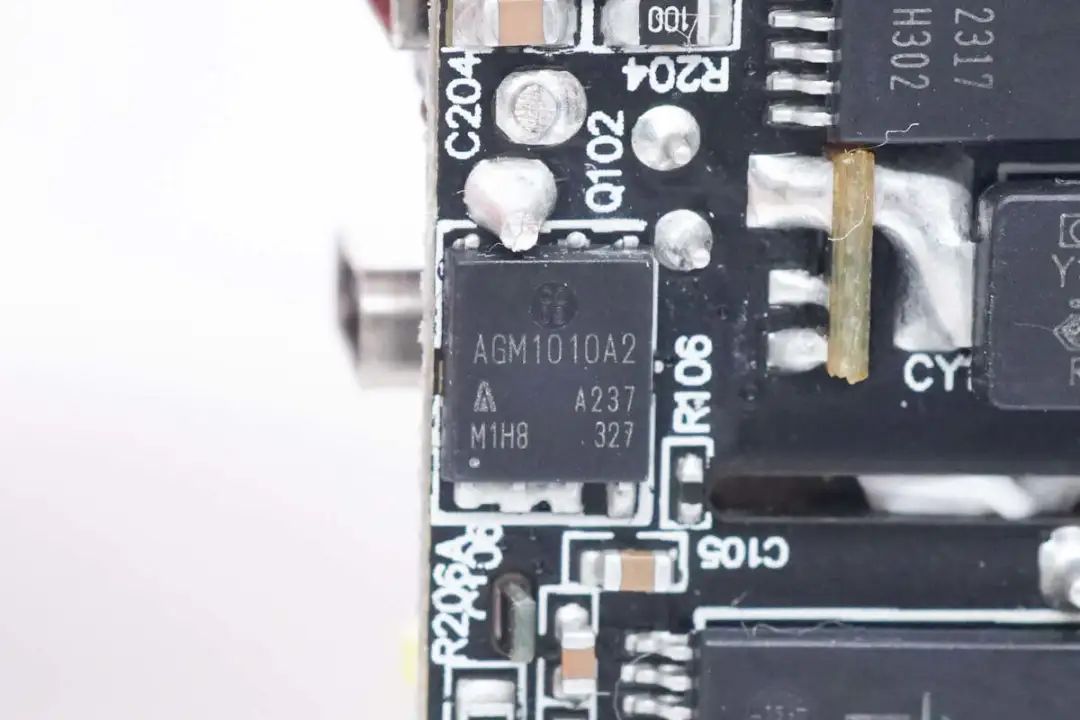

同步整流管来自芯控源，型号AGM1010A2，采用DFN5*6封装。

另一路同步整流管型号相同。

在输出侧焊接协议小板，滤波固态电容和指示灯小板。

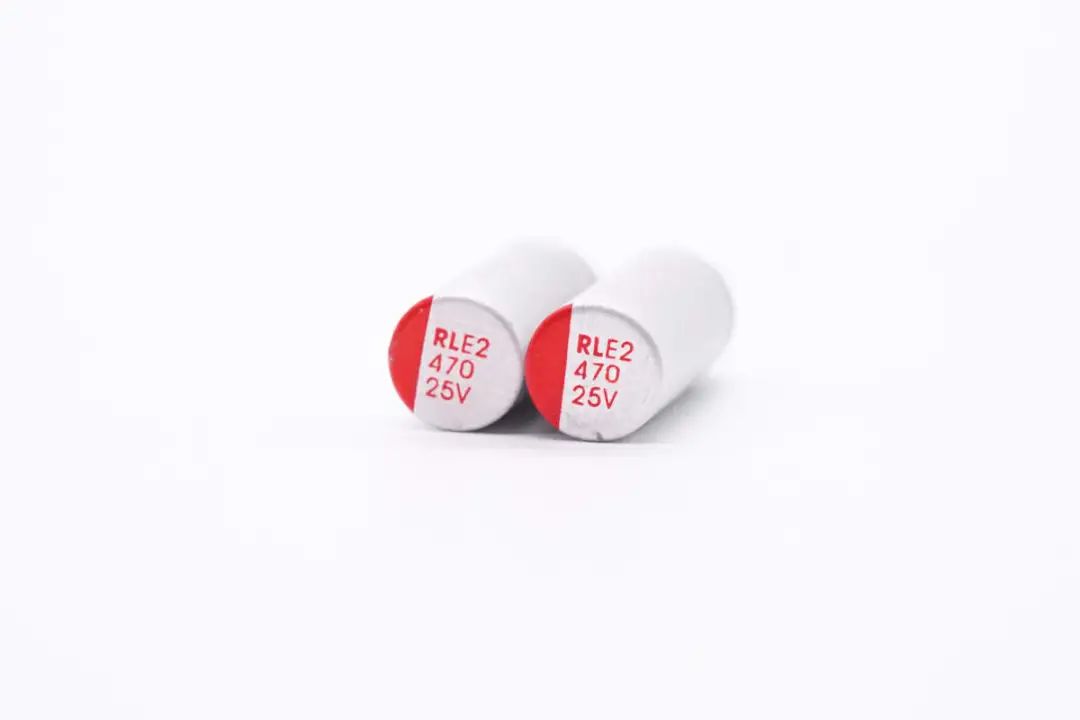

两颗滤波固态电容来自新瑞隆，为E2系列固态电容，规格为470μF 25V。

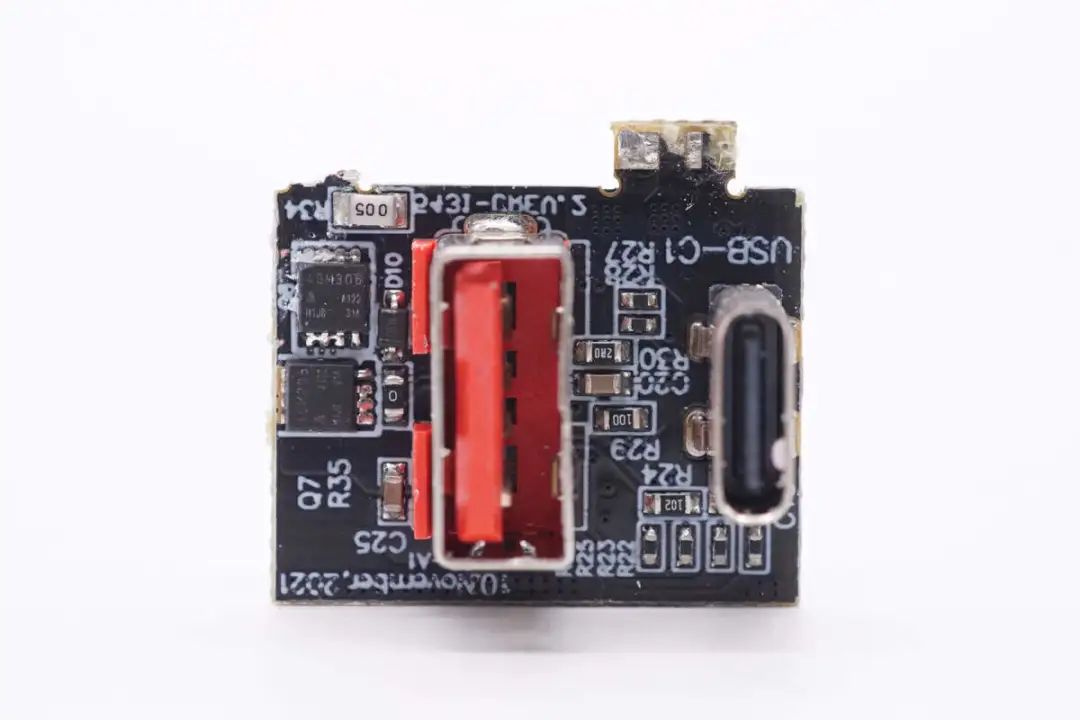

输出协议小板正面焊接USB-C母座，USB-A母座和两颗VBUS开关管。

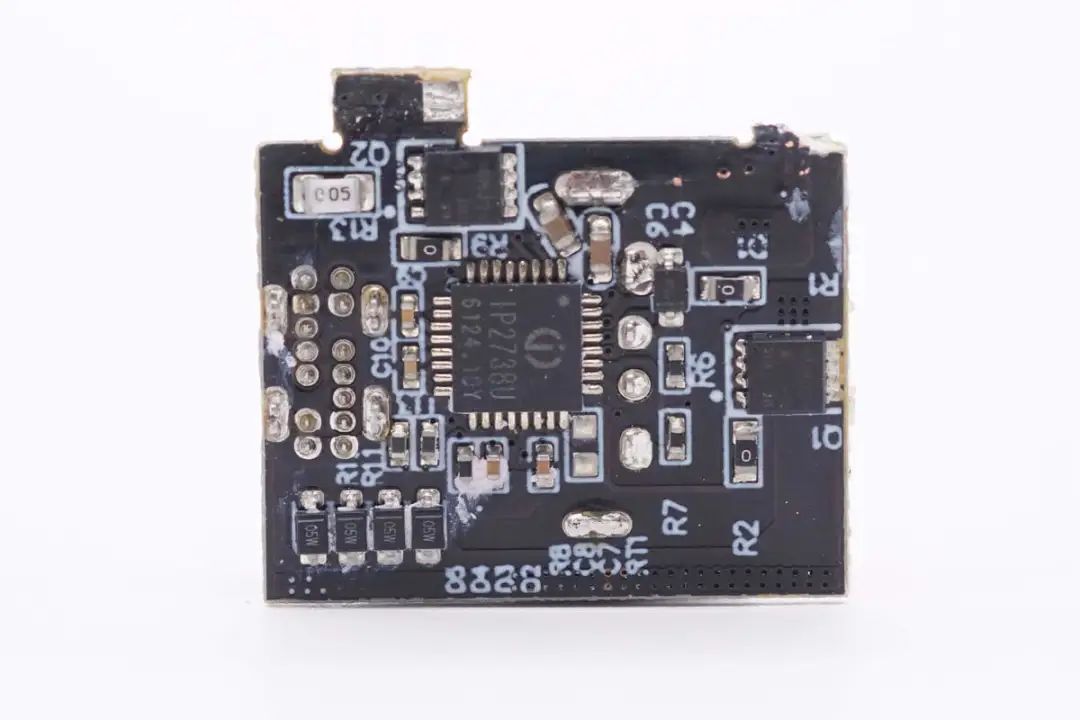

背面焊接协议芯片，两颗VBUS开关管，USB-C母座和USB-A母座为过孔焊接固定，牢固耐用。

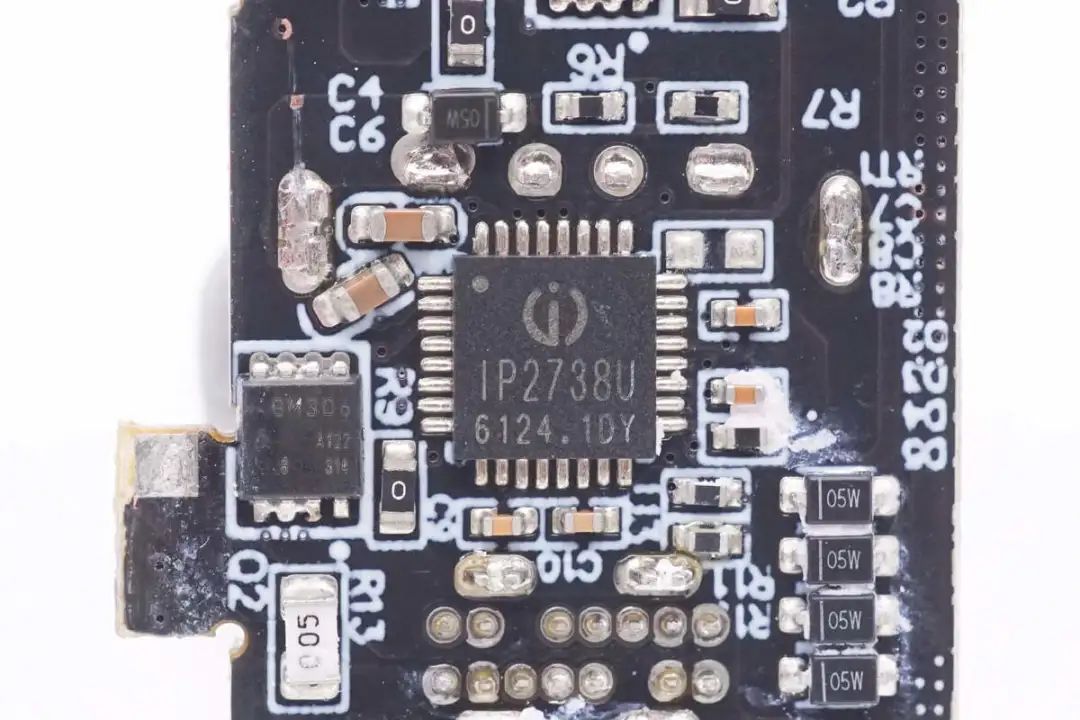

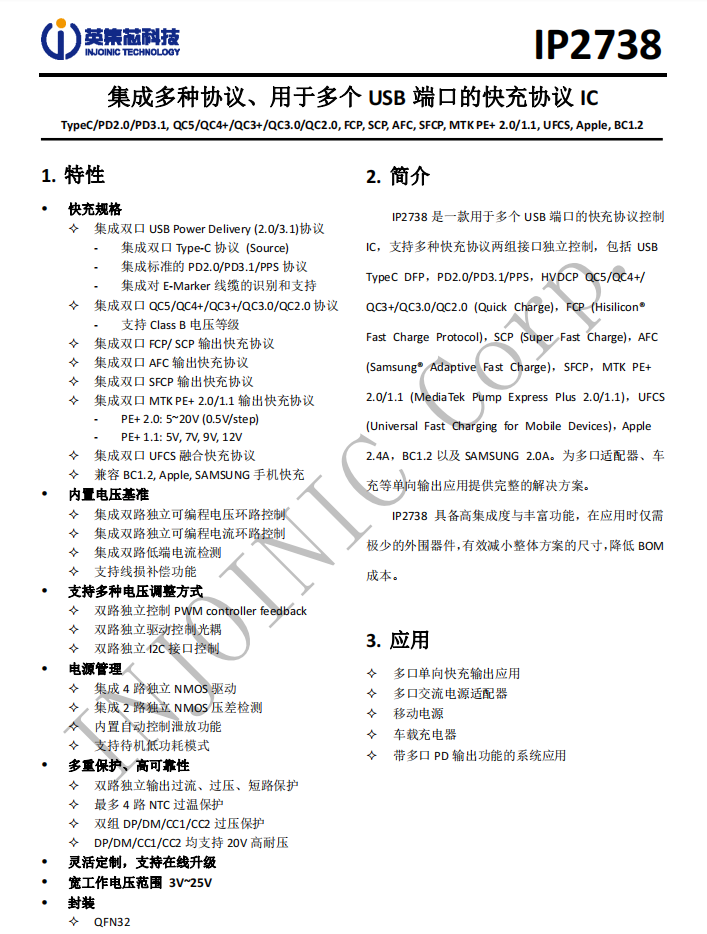

协议芯片来自英集芯，型号IP2738，是一颗双路协议芯片，支持双口18-140W快充应用，具备独立的反馈控制，具备独立的USB PD控制，相当于两颗IP2736整合到一颗芯片内部，快充规格与IP2736相同。支持USB PD3.1 28V EPR档位，并支持PD3.0/PPS等丰富全面的快充协议，兼容性非常好。

英集芯IP2738内置四路独立的NMOS驱动，可用于多个接口输出控制，控制多个VBUS开关管进行输出端口切换以及两路电源并联控制，并且支持双路独立的过流、过压以及短路保护，确保使用安全。

充电头网了解到，英集芯IP2738此前已被麦多多40W双USB-C氮化镓充电器、爱兰博140W 2C1A氮化镓充电器、安克65W 2C1A二合一氮化镓超极充、绿联140W 2C1A氮化镓充电器，英集芯的其它系列快充芯片已被小米、华为、三星等大品牌的产品使用，性能质量获得客户的高度认可。

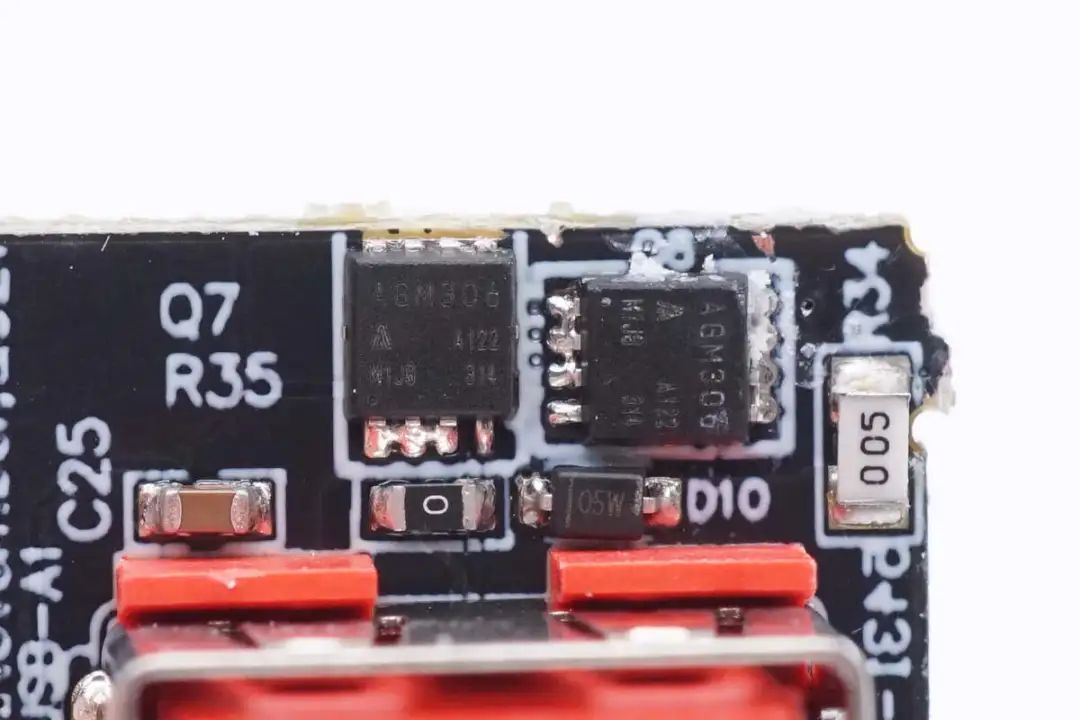

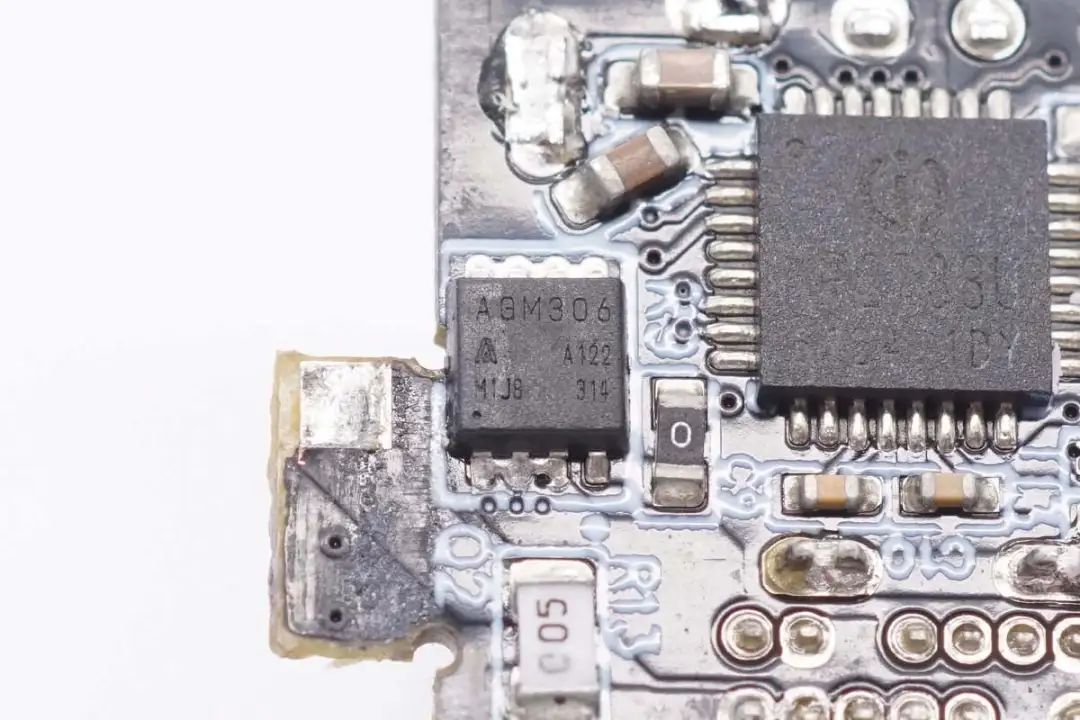

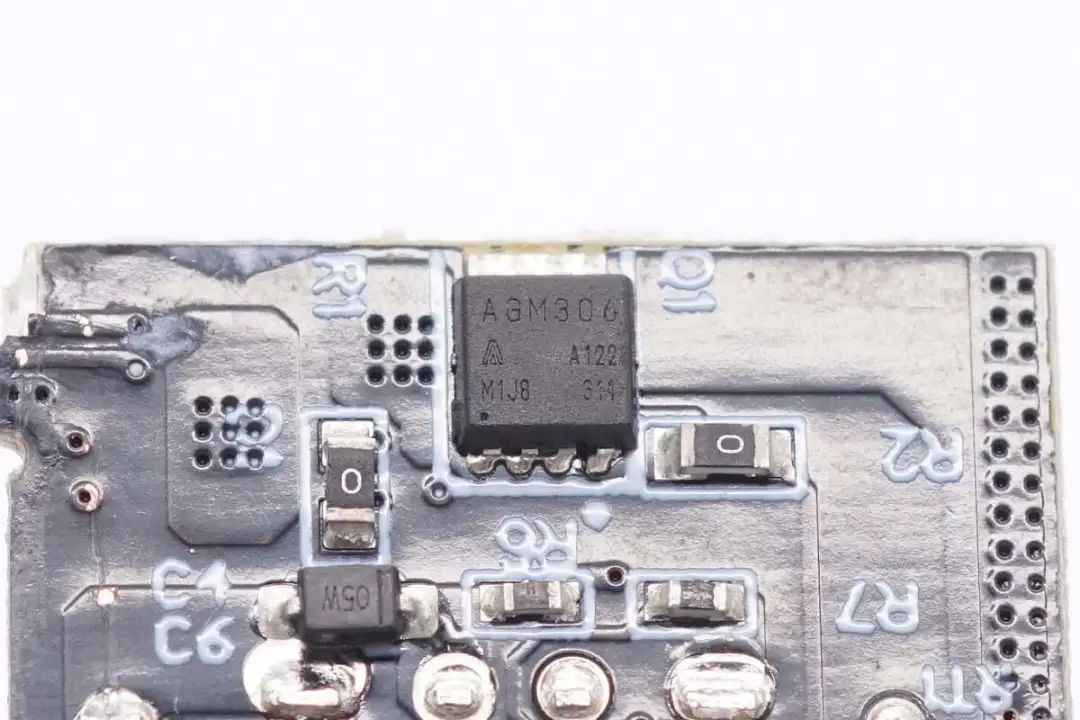

VBUS开关管来自芯控源，型号AGM306，NMOS，耐压30V，导阻5.7mΩ，采用DFN3.3*3.3封装。

另一颗VBUS开关管用于两路电源并联控制。

另外两颗VBUS开关管型号相同。

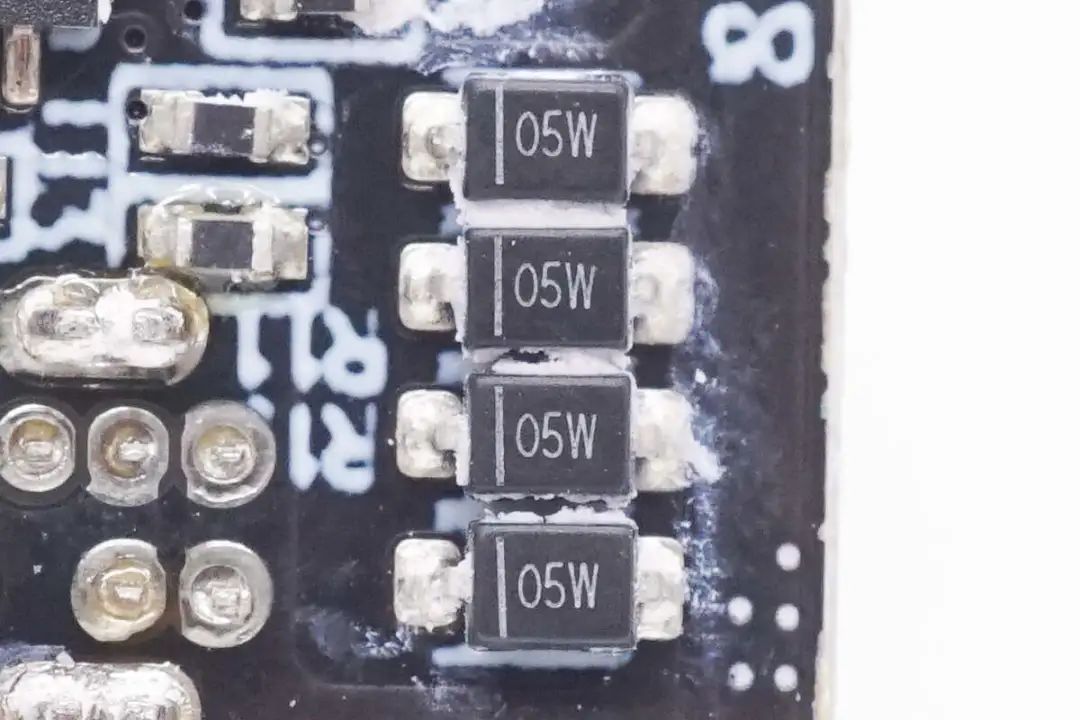

用于USB-C接口静电保护的ESD二极管丝印05W，USB-A接口也配有ESD二极管进行静电防护。

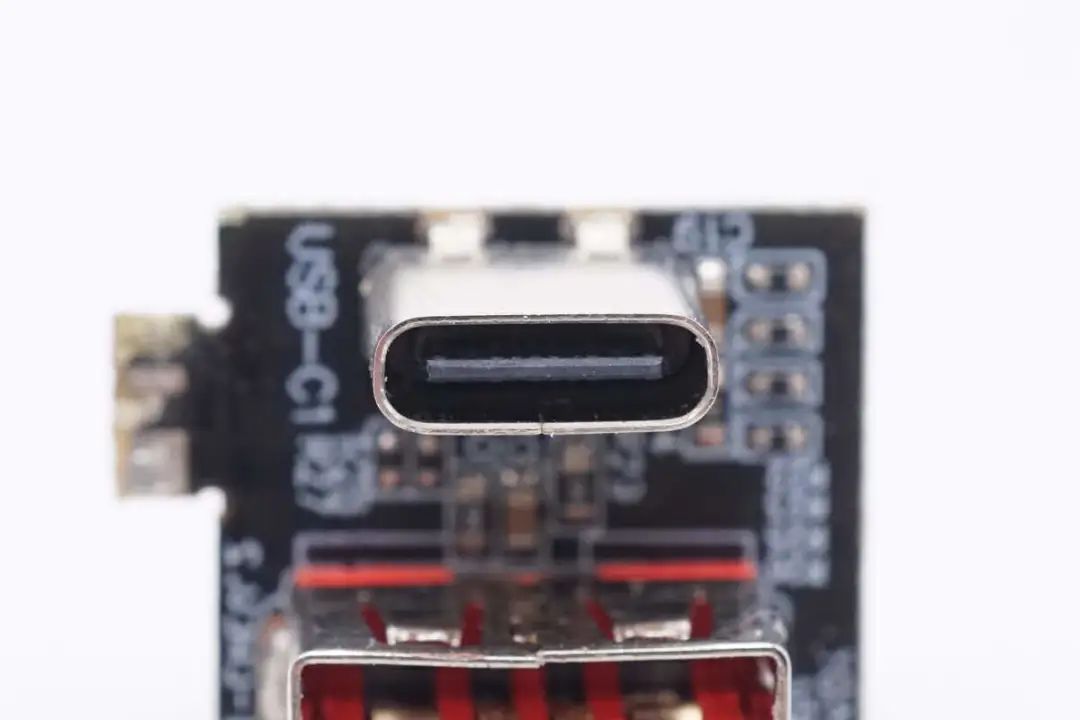

USB-C母座采用过孔焊接固定，黑色胶芯不露铜。

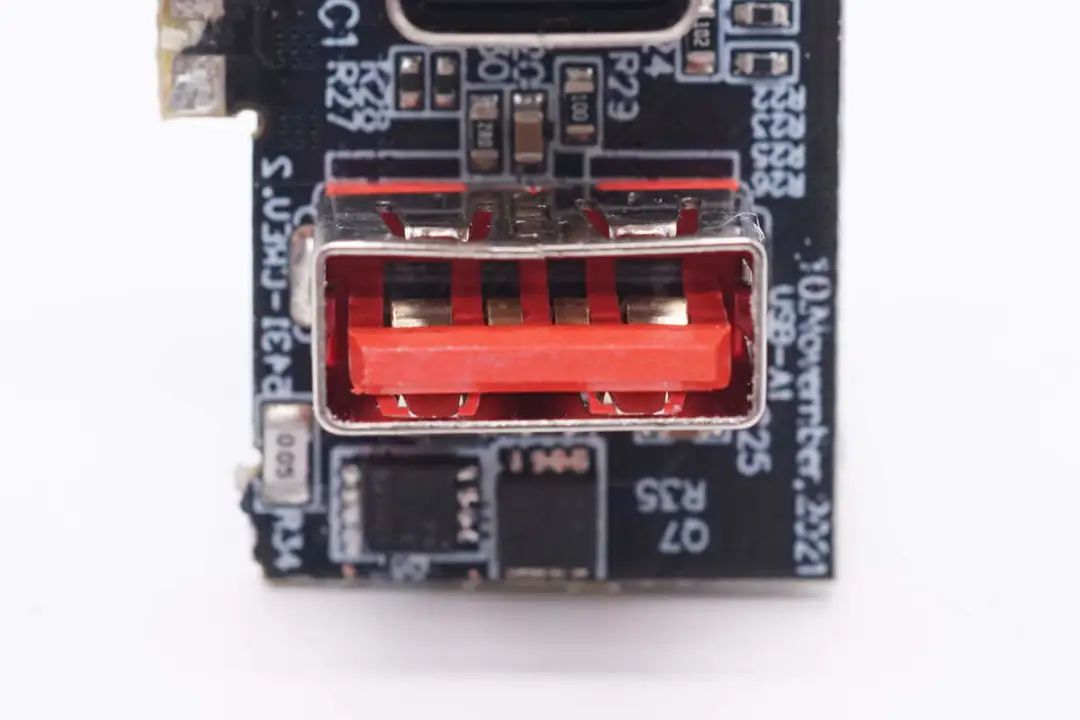

USB-A母座采用橙色胶芯，正负极加宽支持大电流快充。

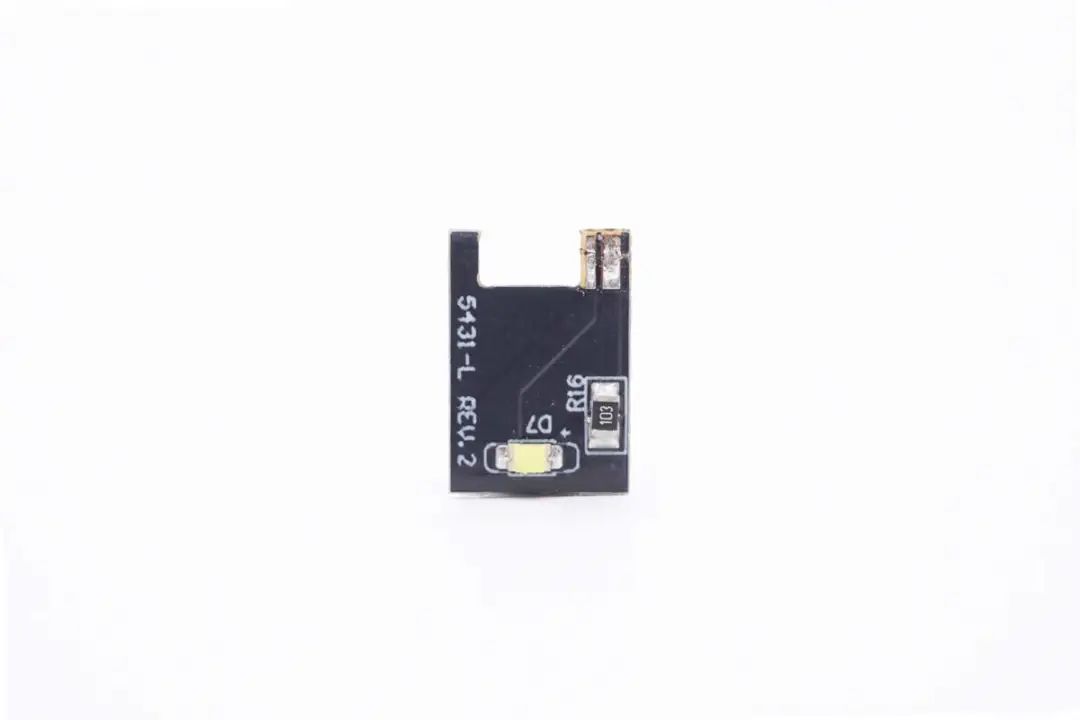

指示灯小板焊接LED发光二极管和限流电阻。

小板背面没有焊接元件。

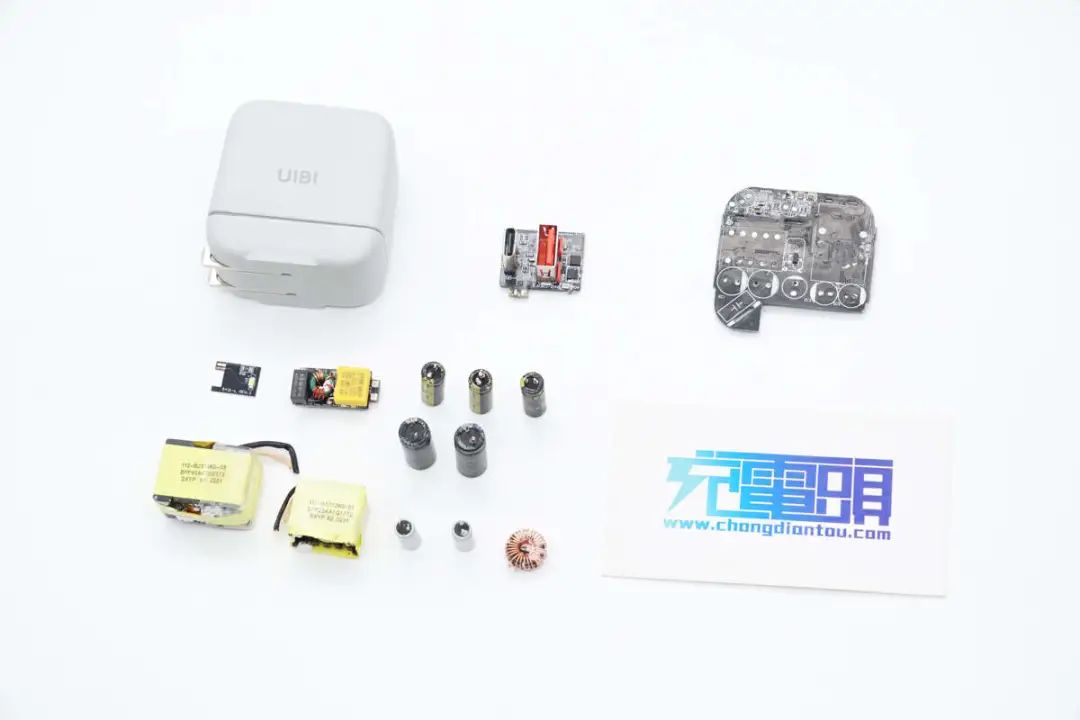

全部拆解一览，来张全家福。

充电头网拆解总结

柚比这款充电器采用类方块设计，造型很有特点，充电器为山脉灰配色，配有折叠插脚，小巧便携，典雅精致。充电器具备1A1C接口，USB-C口支持67W输出，满足苹果笔记本，手机和平板电脑的充电需求，USB-A口也支持快充，整体兼容性非常好，能很好的适配日常生活中绝大多数设备的快充需求。

充电头网通过拆解了解到，柚比这款氮化镓充电器内置两路PI高集成的主控芯片，搭配一大一小两个变压器，组成两路开关电源。输出协议芯片使用英集芯IP2738进行双口协议控制，采用芯控源MOS管进行两路开关电源输出并联和接口控制。充电器PCBA模块粘贴导热垫加强散热，内部做工与用料扎实可靠。
