双H桥直流马达步进电机驱动芯片SS8833E

由工采网代理的率能SS8833E是一款适用于有刷直流或双极步进电机的集成电机驱动芯片；采用eTSSOP16封装；该器件集成了两个P+NMOS H桥和电流调节电路；电机输出电流可以由外部脉宽调制器（PWM）或内部PWM电流控制器控制。

工作电压为2.7V至16V，每个通道的负载电流（输出）可达1.0A；每个H桥的输出驱动器块由P+N沟道功率MOSFET组成，配置为H桥以驱动电机绕组；每个H桥包括调节或限制绕组电流的电路。

S8833E集成电机驱动芯片可完美替MPS6507和DRV8833；内部安全特征包括下沉和下降外部供应商实施的采购电流限制传感器、欠压锁定、过电流保护（OCP）和热停堆；温度过高输出标志可用于指示热关机。

特征：

◆宽电源电压范围：2.7V至 16V

◆两个内部全桥驱动器

◆低静态电流：1.1mA

◆低睡眠电流: 1μA

◆热关机和欠压锁定保护

◆过电流保护（OCP）

◆过温输出报警

◆低MOSFET导通电阻（HS:650mΩ；LS:350 mΩ）

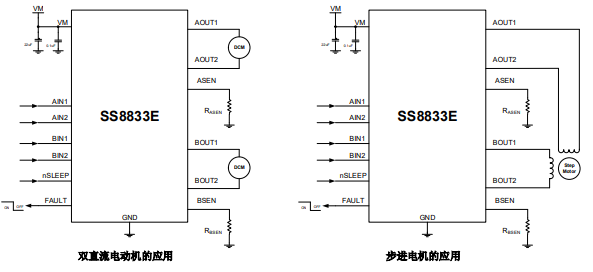

应用电路图：

应用：

■POS 打印机 ■视频安全摄像头

■机器人技术 ■工业自动化 ■电池驱动的玩具

工采网提供多种适应于工业自动化设备，舞台灯光，安防视控，打印机，家电的步进马达驱动芯片，多种接口方式，外部电路少，内置各种保护功能（过温，过流，过欠压保护）欢迎咨询：19168597394（微信同号）期待您的来访。

原文标题:双H桥直流马达步进电机驱动芯片SS8833E
