“卡拉OK”KTV级DSP音频处理芯片DU562

DSP音频处理芯片是一种专门用于音频信号处理的集成电路芯片；它结合了数字信号处理技术和音频处理算法，能够对音频信号进行实时处理和增强；具有高性能的计算能力和丰富的音频处理算法，能够提供多种音效效果，包括均衡、混响、压缩、降噪等。

DSP音频处理芯片通常具有高速、高精度、高稳定性等特点；可广泛应用于各种音频设备中，如音箱、耳机、音频接口、录音设备等能够提供更清晰、更真实、更具沉浸感的音频体验，并在通信系统中用于消除噪音、增强语音质量。

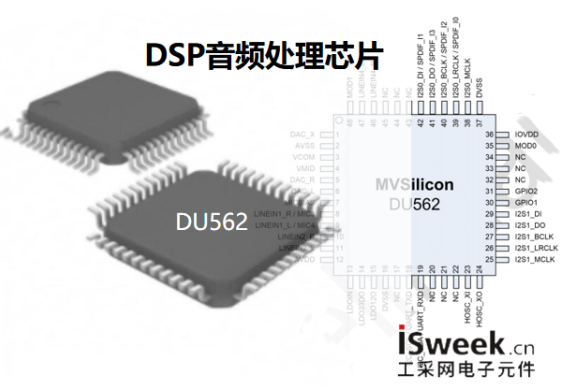

由工采网代理DU562芯片是一款集成多种音效算法,卡拉Ok混响处理的32位DSP内核音频处理芯片；可对音乐播放及人声进行实时音效处理。

可广泛应用于音乐及人声的音频处理、语音识别及处理、智能设备控制、家用及汽车音响、拉杆音箱、Soundbar、Boombox、蓝牙音响、智能音箱、电子乐器、混响器、调音台无线物联网等不同领域。

DU562特性：

音频DSP算法下具备支持:回声、混音、3D环绕（MV3D）虚拟低音、电音/变调/变声；参量均衡器（EQ）动态范围压缩（DRC）噪声抑制、相位控制、移频（防啸叫）啸叫侦测及抑制

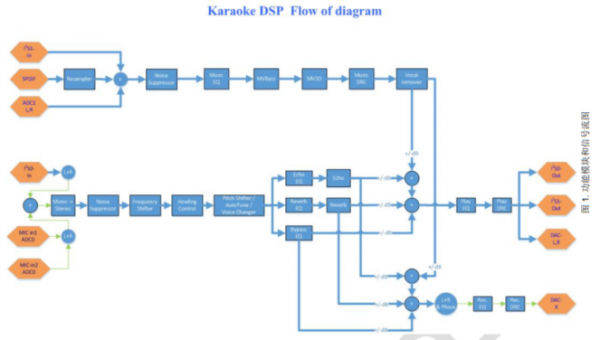

功能模块和信号流图

DU562有2个全双工I2S，8~192KHz 采样率，支持32bits；1个S/PDIF 输入接口；支持直驱16Ω或32Ω耳机，输出功率40mW。

支持2路模拟麦克风（MIC3, MIC4）模拟LINEIN支持单端输入或差分输入。

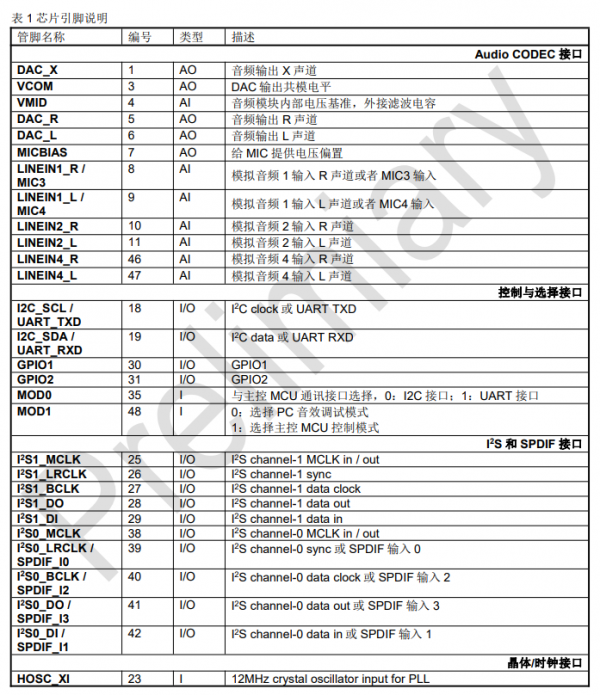

引脚描述:

3 路 Audio DAC，SNR（信噪比）≥105dB；4 路 Audio-ADC，SNR（信噪比）≥94dB采样率支持：8KHz / 11.025KHz / 12KHz / 16KHz /22.05KHz / 24KHz / 32KHz / 44.1KHz / 48KHz

控制和选择接口:

用于对接主控MCU的接口：I2C从机接口 @max.400KHz，或者 UART接口@ 115200；通过 MOD0选择脚控制或者USB 2.0 全速（OTG）接口对接 PC调试工具；通过 MOD1选择脚控制

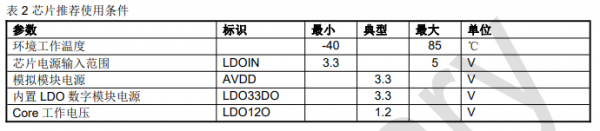

电源、时钟和复位:

●DC 3.3V~5V 电源供电@LDOIN

●芯片内置 5V 转 3.3V，3.3V 转 1.2V 的 LDO

●支持 12MHz 晶体或者外部 12M 时钟直接输入@ HOSC_XI

●内置 POR（Power on Reset），LVD（低电压检测）和 Watchdog

同时DU562支持实时地通路配置、音效开关和音效参数调整支持配置数据导出；在外设上有2个GPIO口，可被主控MCU控制；1个全双工UART@max.3Mbps，用于log输出；芯片 HBM 模型 ESD ≥ 4KV

ISweek工采网全球高科技采购平台代理经销各类元器件；已于国内外多家知名品牌合作代理；为客户提供各类高品质芯片，原厂技术支持，货源充足，欢迎新老顾客咨询：19168597394（微信同号）获取datasheet、报价、样片等更多产品信息。
