丰富的Ecosystem助力华大电子CIU32安全MCU开发与生产烧录

华大电子CIU32安全MCU产品推出了丰富的Ecosystem，包含SDK、核心板、离线编程器以及配套的软件工具等多种软硬件资源，提升客户产品开发便利性、加快开发进程，并提高产品批量生产效率。

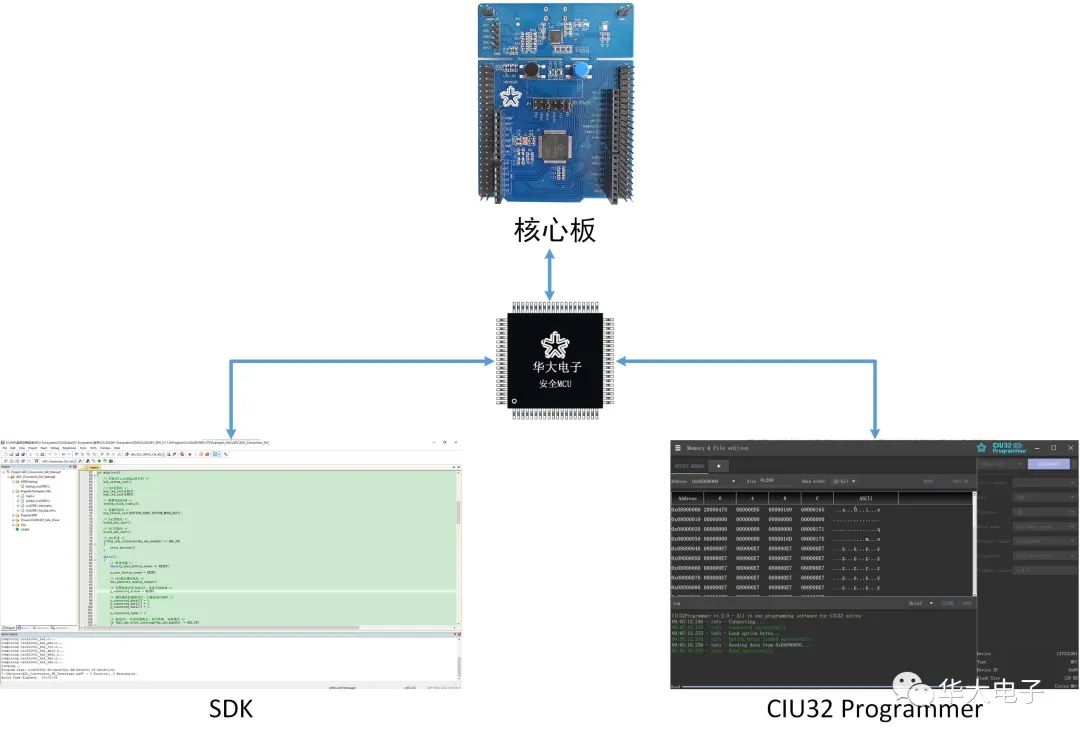

图1 安全MCU调试、开发

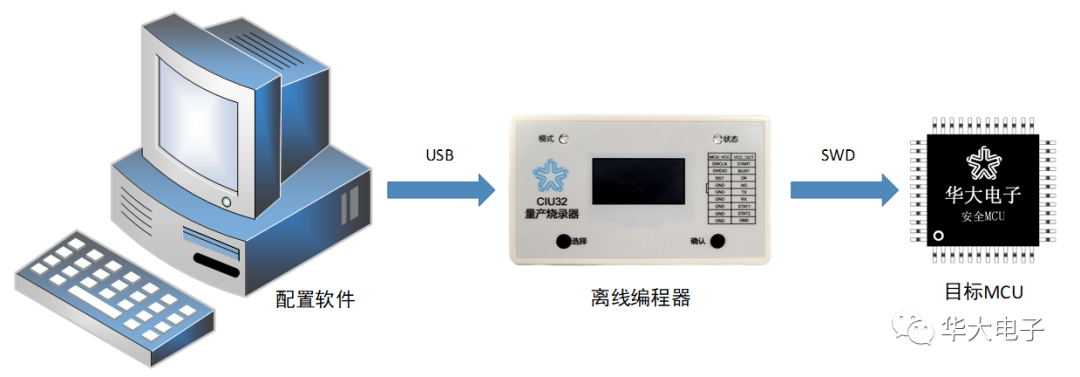

图2 安全MCU生产烧录

SDK

Ecosystem中的SDK包括HAL库与标准库，HAL库集成了硬件抽象层，客户可直接调用API进行嵌入式应用软件开发。面向代码执行效率要求更高的场景推出的标准库，方便客户参考进行底层驱动开发。

SDK支持ARM MDK等主流IDE开发平台。丰富的工程实例代码覆盖了CIU32安全MCU产品的各个功能模块，便于客户快速上手。

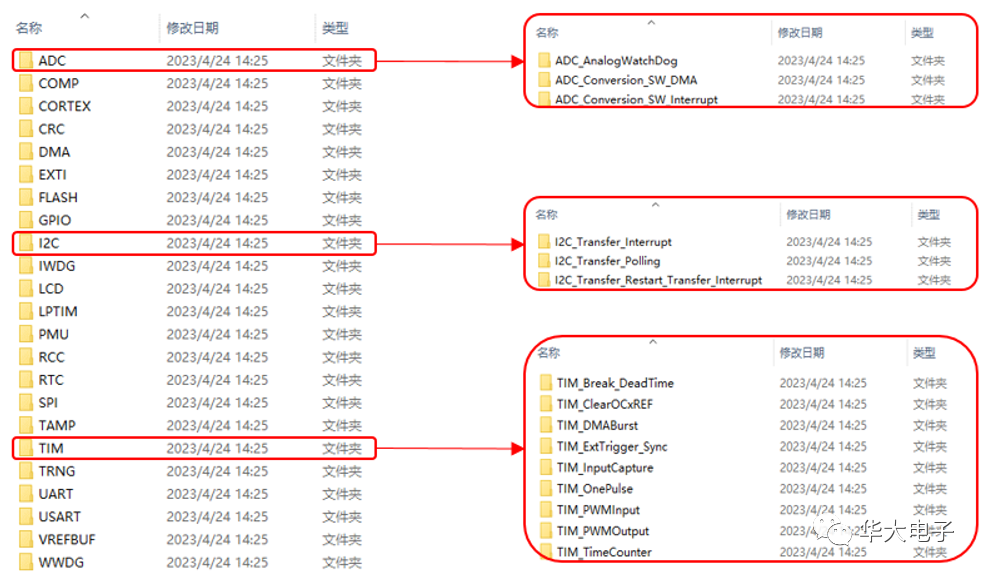

图3 涵盖各个外设功能模块的代码实例工程

为提高SDK的使用效率，Ecosystem还附带提供了详细、易读的SDK用户手册，方便客户有针对性的快速查阅。

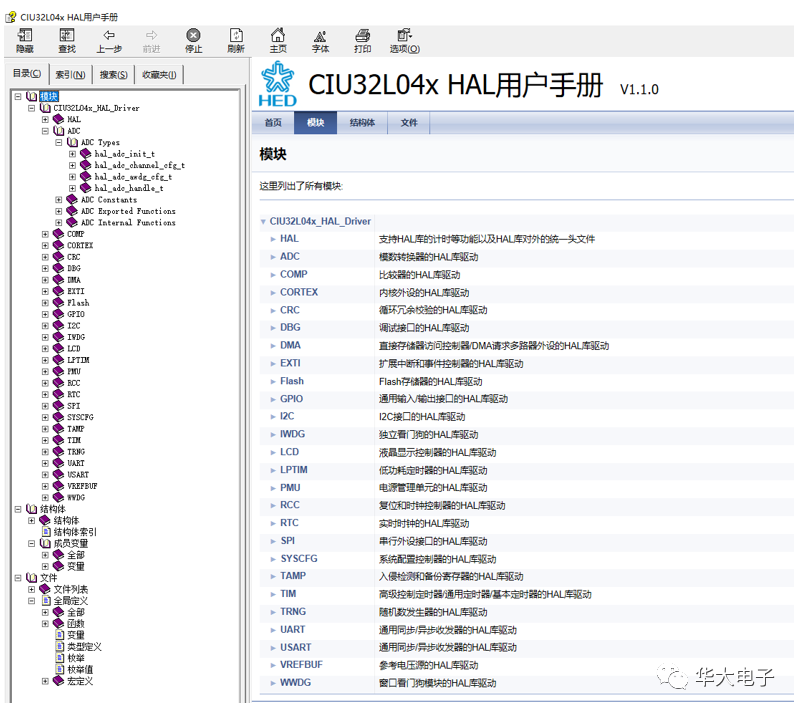

图4 SDK用户手册

硬件工具：核心板和离线编程器

核心板

华大电子推出的核心板覆盖安全MCU产品的不同封装，核心板上不仅包括CIU32安全MCU最小系统、还集成了HED-Link开发调试工具，仅“一根USB线”连接PC即可完成核心板供电、仿真、下载和串口通讯功能，极大的方便了客户搭建测试环境，快速评估产品。

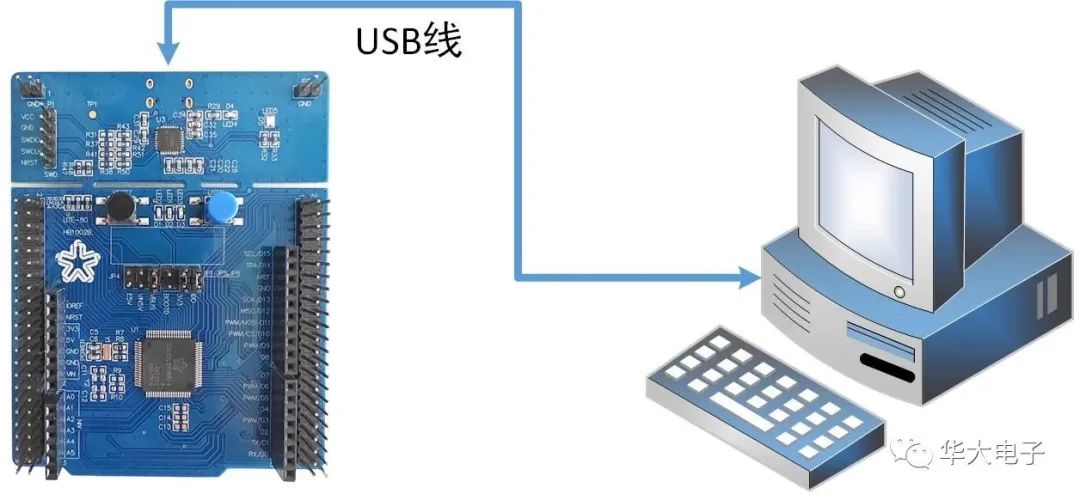

图5 一线连接完成供电、仿真、下载和串口通讯功能

核心板扩展接口可支持Arduino Uno V3，客户通过该接口连接定制扩展板与其他兼容Arduino Uno V3接口协议的第三方扩展板。下图为核心板扩展连接LCD显示屏，以快速评估验证产品的LCD控制器功能。

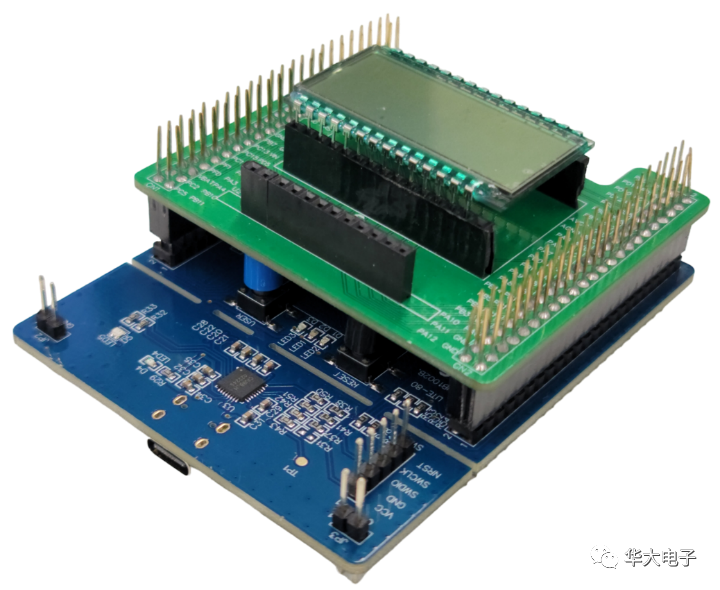

图6 核心板扩展连接LCD显示屏

CIU32安全MCU核心板特点

• HED-Link 编程器/调试器

  - HED-Link Debug 端口支持程序下载和调试

  -HED-Link 虚拟 COM 端口支持串口通信和

  -Boot 模式程序下载

• 扩展接口：

  -Arduino Uno V3 接口，兼容 Arduino 生态

  -自定义全功能接口引出 MCU 所有 IO

• 32.768KHz 低速晶体（LXTAL）和 8MHz 高速晶体（HXTAL）

• 灵活的供电选择：

  -SB 供电

  -外接电源供电（3.3V、5V、7V~12V）

• 能够输出 3.3V 和 5V 为扩展板供电

离线编程器

为支持客户进行生产烧录，华大电子推出了CIU32离线编程器，配合上位机配置软件工具，可实现产线环境的离线烧录生产。

使用离线编程器对目标安全MCU进行生产烧录的流程如下：

• 首先连接上位机，通过配置软件对其进行配置，配置功能包括：芯片型号选择、烧录地址选择、滚码设置、选项字节配置以及固件加密存储等。

• 然后选择待烧录的固件（支持Hex与Bin），下载至离线编程器。

• 线环境仅需对离线编程器供电，即可实现对目标安全MCU的生产烧录，支持手动按键烧录与机台接口烧录。

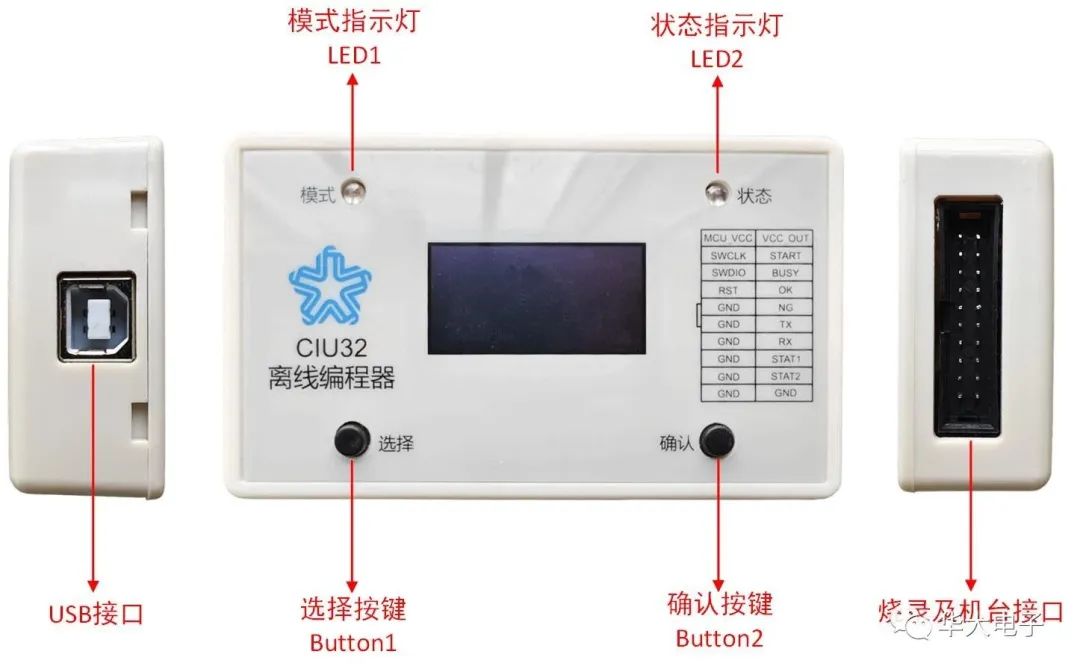

图7 离线编程器

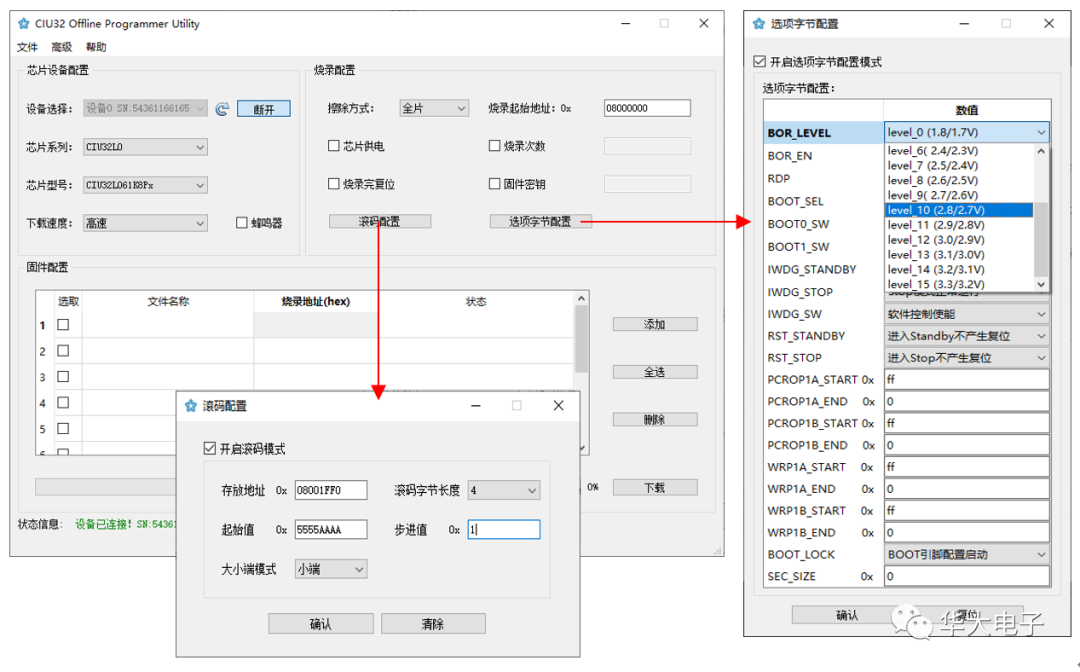

图8 配置软件工具

CIU32离线编程器特点

• 简洁的人机界面操作，OLED屏显示，可一键启动烧录

• 支持多固件存储，最多可存储10个固件

• 支持Hex、Bin文件烧录

• 支持机台烧录接口

• 可配置烧写速率，最高烧写速率可达5M（128KB固件烧录时间仅为4s）

• 支持擦除方式和烧录地址配置

• 支持烧录次数限制

• 支持滚码烧录，滚码存放地址、起始值和步进值可设置

• 支持烧录完成复位操作，提高生产测试效率

• 支持固件加密存储，确保固件的生产安全

软件工具：CIU32 Programmer

CIU32安全MCU的System memory中出厂固化了BootLoader，CIU32 Programmer上位机软件工具可通过UART与SPI接口连接安全MCU的BootLoader，实现对目标芯片选项字节、存储器的可视化编辑操作。极大的方便了客户在开发过程中对芯片状态的管理。

CIU32 Programmer上位机还支持SWD接口，可通过HED-Link将目标MCU与CIU32 Programmer连接，以更灵活的配置管理芯片。

CIU32 Programmer功能

• 支持UART/SPI/SWD接口

• 选项字节图形化配置

• 程序烧录与擦除

• 存储器数据编辑

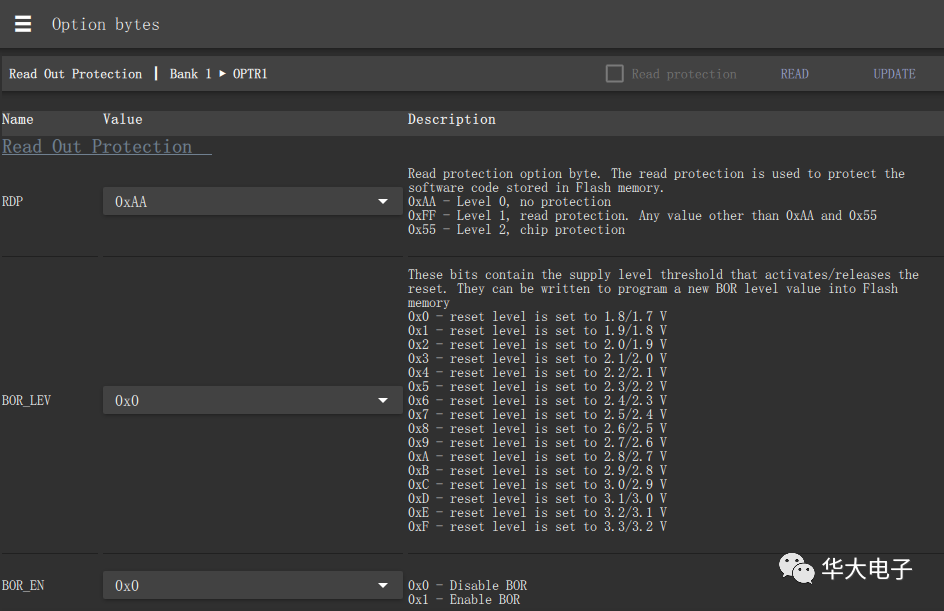

图9 选项字节配置界面
