让安全更进一步！华大电子安全MCU助力IoT应用创新

随着智能化和物联网技术的快速发展，芯片的安全性日益受到重视，而这需要具有安全功能的MCU提供支撑。如何保证IoT设备在安全性上有所保障，就成了设计者必须解决的问题之一。

作为专业从事安全芯片开发的集成电路设计企业，华大电子致力于智能卡芯片、安全SE芯片和安全MCU芯片及应用解决方案开发，累计出货量已突破200亿颗，聚焦金融科技、网络通讯、物联网、车联网、智能交通、智能制造等领域应用。

众所周知，安全MCU芯片一般是指在通用MCU的基础上，融入TRNG、PUF、密码算法、硬件隔离、Flash实时加解密、Tamper、调试保护等安全要素，提供安全调试、安全下载/启动/更新、安全隔离、安全算法、安全存储等安全服务系统功能，并依据安全要素的强度区分安全等级。安全MCU芯片对于物联网、金融科技等涉及数据、隐私领域的应用至关重要。

目前，华大电子安全MCU业务板块重点布局了L0超低功耗系列、F0触控系列和M0电机系列。在三大产品系列中，安全MCU芯片各自具有独特的产品特点和技术优势，并广泛应用在智能表计、便携医疗、智能家居、电动工具等领域。

EAL4+/商密二级双重认证：L0超低功耗系列安全MCU

超低功耗系列安全MCU基于ARM Cortex-M0+内核，最高频率可达48MHz，具有超低功耗、高集成度、高可靠性、高安全的特点。内部集成LCD、ADC、VREFBUF、低功耗COMP、多种定时器、LPUART、多个 USART/I2C/SPI等丰富的外设资源，同时提供了SM4、AES、TRNG、PUF等信息安全外设。

值得一提的是，CIU32L0系列安全MCU已获得IT产品信息安全认证EAL4+证书与商用密码产品认证证书(二级)双重认证，极大地满足了用户对产品的安全性要求。

该系列产品特点如下：

• VBAT备份电源自动切换，VBAT模式+RTC+备份寄存器的功耗低至1μA，降低备份电源的电池容量需求，节约电池成本

• 多达72个fast IO，防倒灌且兼容5V通信，其中高驱IO可达20mA
• 最大支持8COMx40SEG LCD控制器

  - 片内电阻分压，高低驱可动态切换，低功耗下提升显示效果，免外部电容

  - 内置电荷泵，VLCD电压可高于VDD且不随VDD变化，即使VDD抖动依旧保持良好显示效果

• 内部高精度高速时钟，全温度变化小于±2%，免外部晶体
• 12位1.14Msps高精度ADC，可测量高输出阻抗信号

• 内部参考电压源VREFBUF，为ADC提供参考电压，支持2.048V、2.5V，可通过IO输出

• RTC校准精度±0.477ppm，支持闹钟、时间戳、微秒级单位的唤醒定时器，支持温度补偿

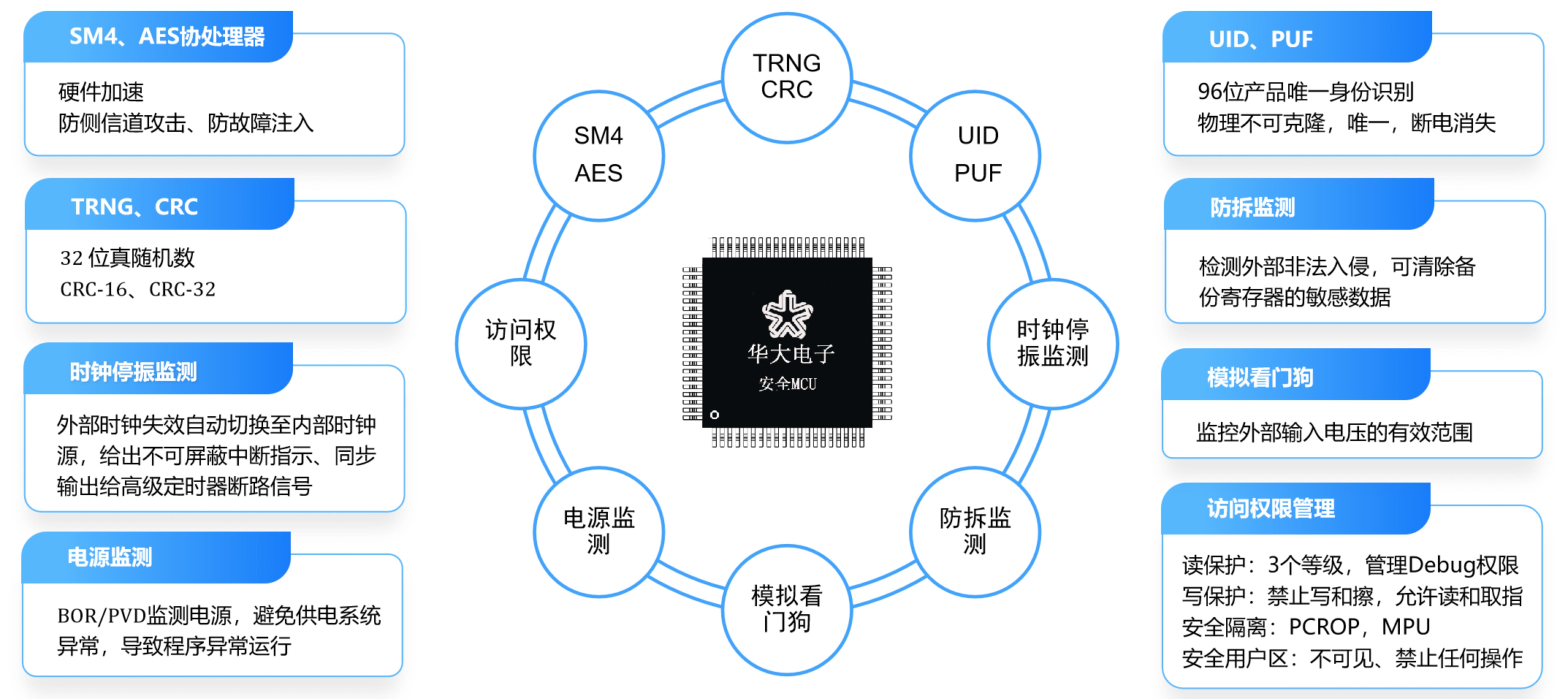

CIU32L0系列安全技术优势

该系列安全MCU可广泛应用于智能燃气表、智能水表、三相电表、血氧仪、血糖仪等细分领域。

以智能燃气表方案为例，该方案采用CIU32L061N8PA安全MCU为主控芯片，芯片最高主频可达48MHz，内置128K Flash，可实现大量数据的存储和高速处理。方案使用纽扣电池作为备用电源，在VBAT模式下维持RTC走时与备份寄存器可确保10年使用寿命。LCD显示屏使用MCU内部电荷泵供电，即使在恶劣供电条件下也可保证LCD的显示效果。

在计量方式上，该方案支持超声波、霍尔、干簧管、光电等传感器，其中超声波传感器可通过LPUART唤醒MCU，唤醒波特率可达9600bps。该方案还支持NB-IoT远程通信，可实现远程抄表、充值等功能。

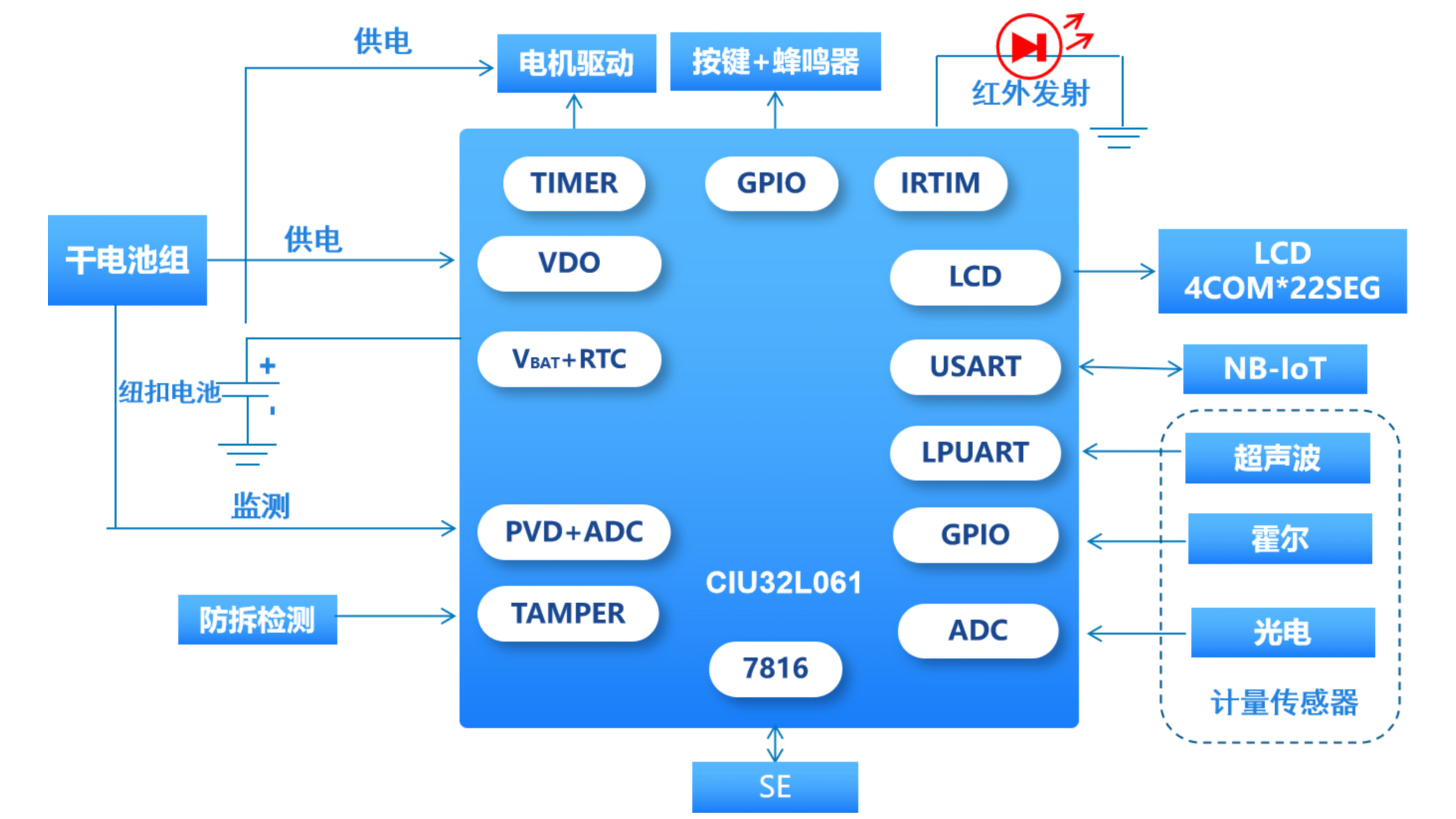

CIU32L061智能燃气表方案框架

F0触控系列安全MCU

通用触控系列安全 MCU 基于ARM 32位内核，最高频率可达48MHz，具有64KB/32KB Flash、4KB/2KB SRAM，支持SOP16、SOP20、SSOP20、QFN20、SOP28、SSOP28、LQFP32、QFN32等封装，内部集成LCD、ADC、多种定时器、SPI/I2C/UART等丰富的外设资源，也包含8个大电流IO可驱动LED显示和最大26个触摸按键。

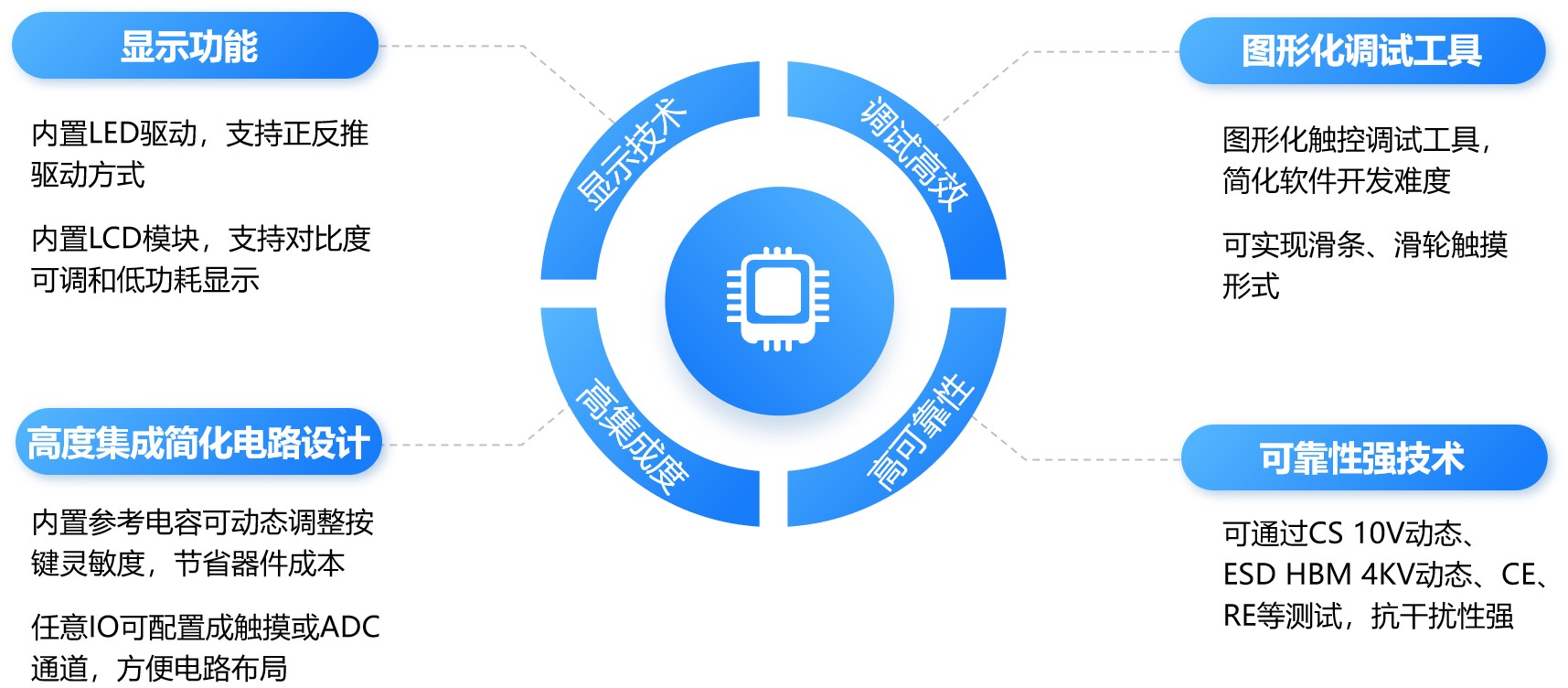

CIU32F0系列产品优势

CIU32F0系列产品可广泛应用于智能升降桌、消防-火灾显示面板、四子棋、恒温睡袋和门锁控制板等细分领域。

M0电机系列安全MCU

电机控制系列安全MCU基于ARM 32位内核，最高频率可达72MHz，具有64KB/32KB Flash、8KB SRAM，支持SSOP24、LQFP32、LQFP48等封装，内部集成运算放大器、高速比较器、ADC、1个16位高级定时器、6个通用定时器、1个基本定时器、1个独立看门狗、1个窗口看门狗、1个SysTick定时器，还包含2个SPI/I2C接口、2个UART接口。集成栅极驱动型，可直接驱动三路P/NMOS功率器件。

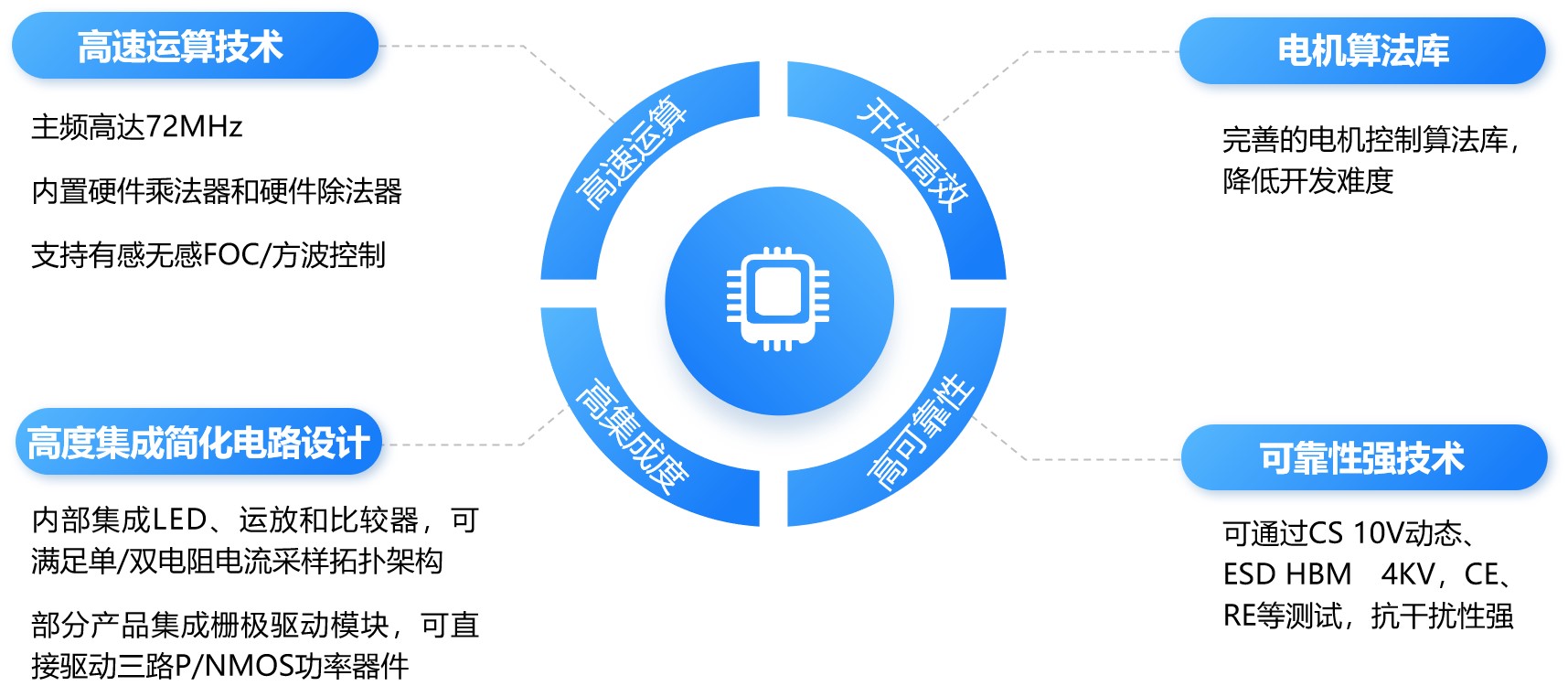

CIU32M0系列技术亮点

CIU32M0电机系列MCU可广泛应用于电动扳手、垃圾处理器、舞台灯光-帕灯、无感FOC方案等领域。

华大电子作为安全芯片产业的核心企业，在未来的产品研发和技术创新中还将不断攻克难关，持续迭代，除了丰富以上安全MCU的三大产品系列，还将积极布局高性能安全MCU产品，以更好、更优、更精的服务满足下游客户，带动市场突破实现创新应用，为安全MCU行业的发展增添一笔亮丽色彩。
