创芯微锂电保护芯片应用案例汇总

来源:充电头网发布时间:2023-09-192213浏览

询问 AI

前言

对于内置锂电池的设备而言，过充，过压、过流、过放、短路都会导致锂电池工作状态异常，甚至出现过热、起火甚至爆炸等危险状况。为应对这种情况，需要搭载一颗锂电池保护芯片时刻监控锂电池的工作状态，在出现异常时，及时断电，防止发生危险。

最近，充电头网发现安克、三星、绿联等厂商的15款设备搭载了来自创芯微的锂电池保护芯片，来实现高精度锂电池保护功能。

芯片简介

1、创芯微CM1003-Z

创芯微CM1003-Z，是一颗单节可充电锂电池保护芯片，芯片内置高精度电压检测电路和延迟电路，通过检测电池的电压，电流，实现对电池的过充电、过放电和过电流保护，具备25mV过充电检测精度。

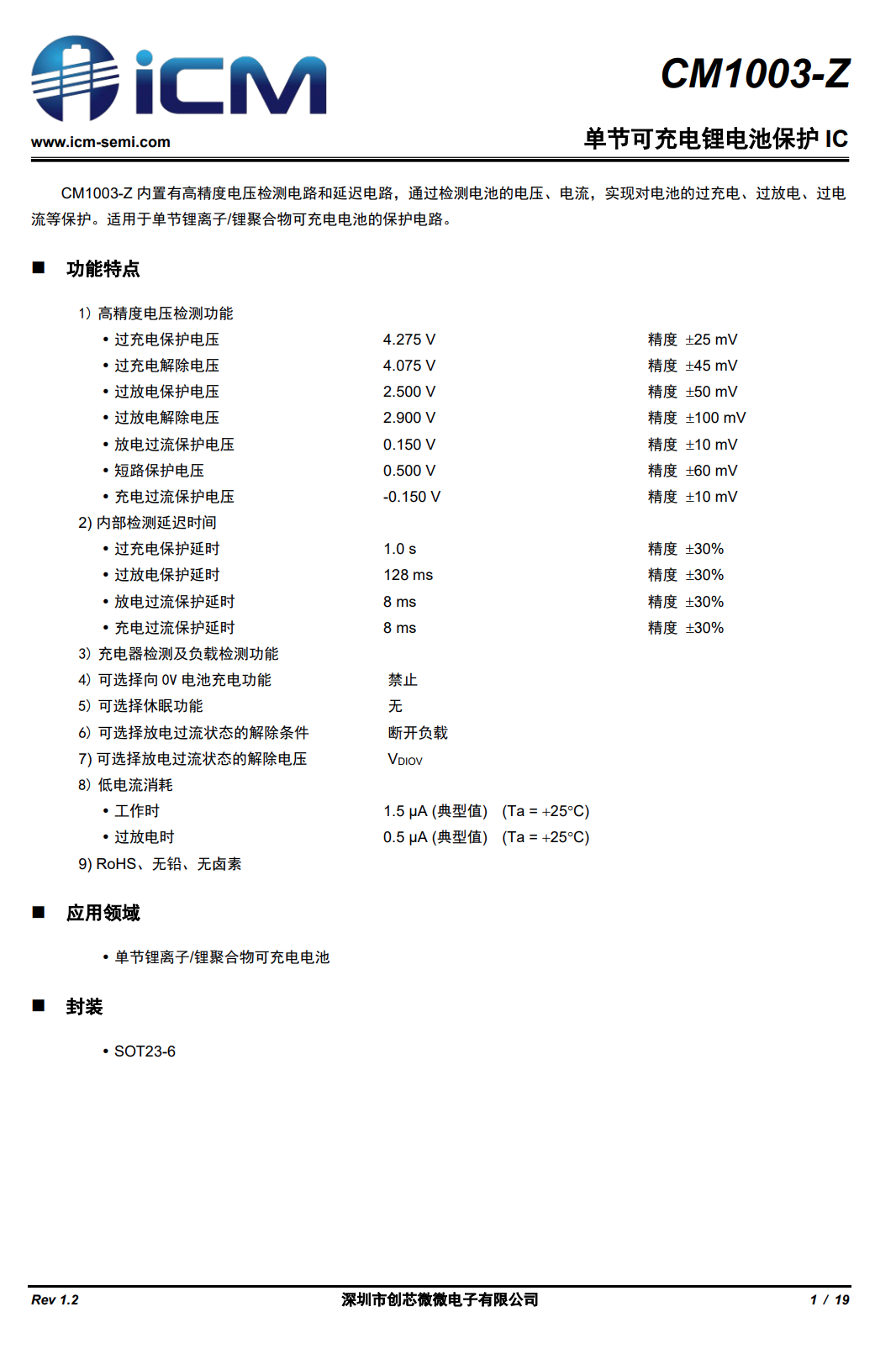

创芯微 CM1003-Z 详细资料信息如上。

2、创芯微CM1003-SBD

创芯微CM1003-SBD，是一颗单节锂电池保护芯片，支持高压锂电池应用。

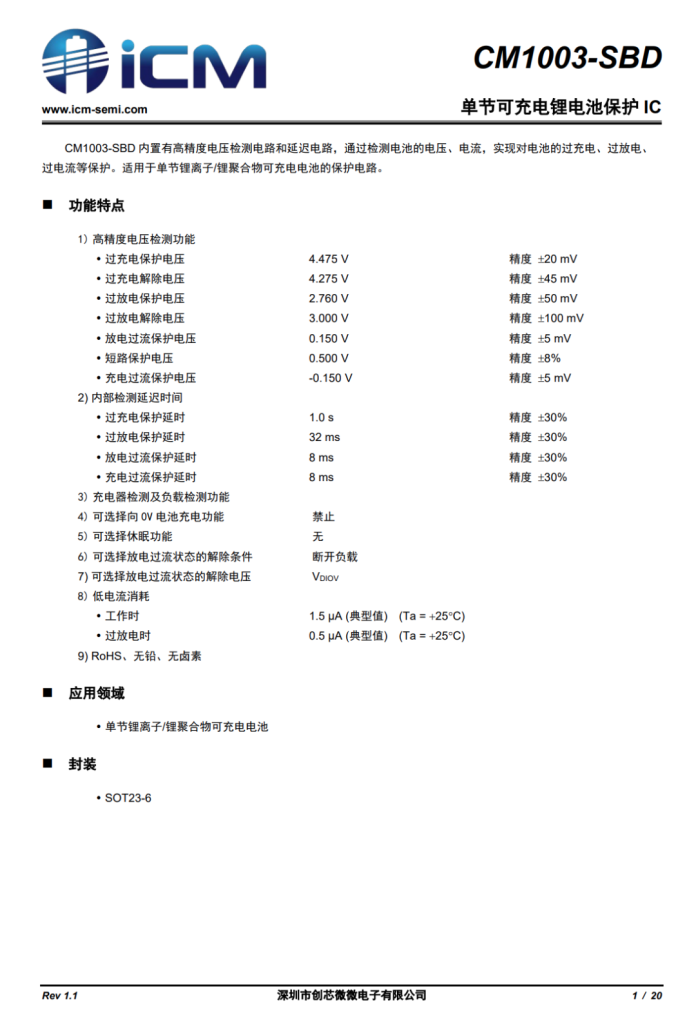

创芯微CM1003-SBD的正常工作电流为1.5uA，过充电保护电压为4.475V，具备20mV精度，过放电保护电压为2.76V，精度为50mV，放电过流保护电压为0.15V，短路保护电压为0.5V，采用SOT23-6封装。

3、创芯微CM1004-BLD

创芯微CM1004-BLD，是一颗外接检流电阻的单节电池保护芯片。

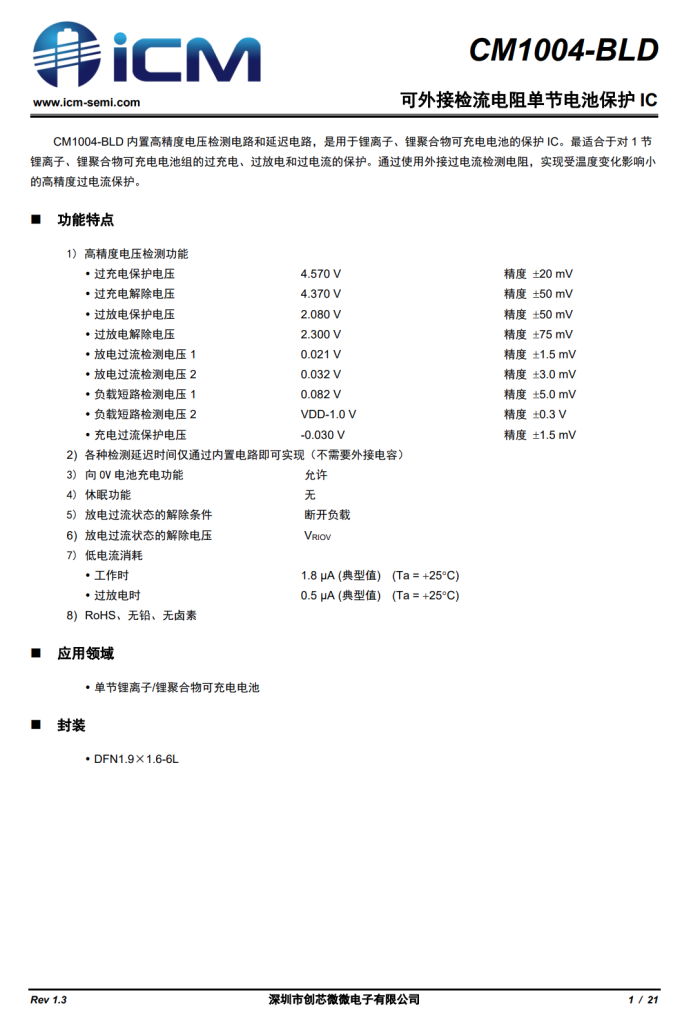

创芯微CM1004-BLD具有高精度电压检测功能，过充电保护电压为4.57V，精度为20mV。过放电保护电压为2.08V，精度为50mV。内置高精度取样电阻检流电路，可消除传统保护芯片使用电池保护MOS内阻检测的误差。芯片采用DFN1.9*1.6-6L封装，外围器件数量少，有效节省空间占用。

4、创芯微CM1004-BKD

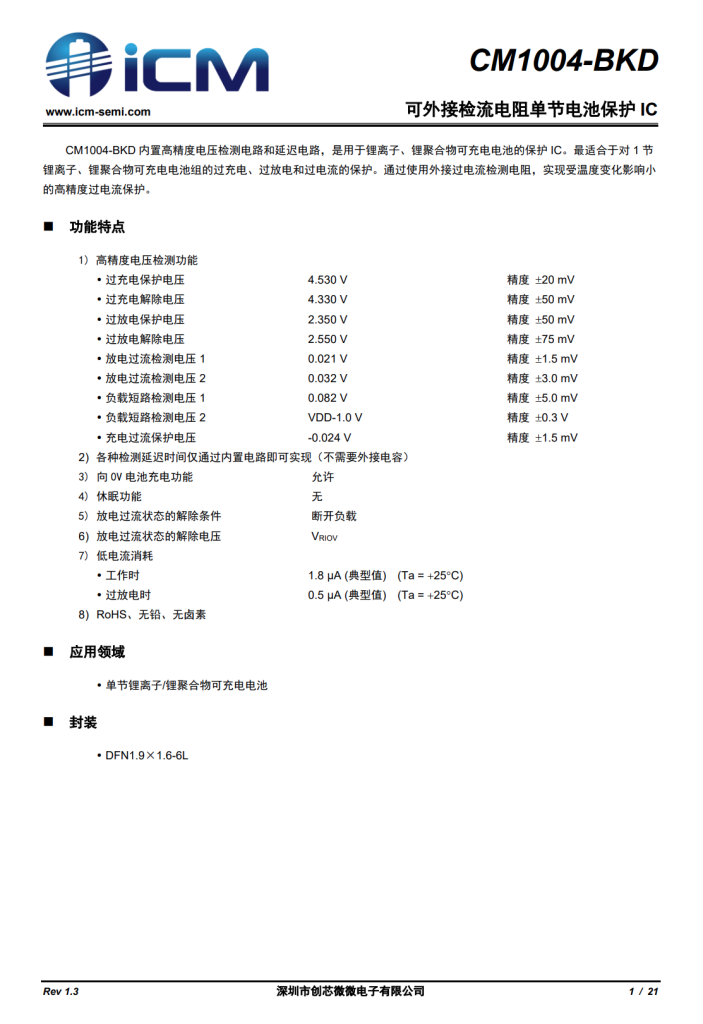

创芯微CM1004-BKD同样具有高精度电压检测功能，过充电保护电压为4.53V，精度为20mV。过放电保护电压为2.35V，精度为50mV。内置高精度取样电阻检流电路，可消除传统保护芯片使用电池保护MOS内阻检测的误差。

芯片采用DFN1.9*1.6-6L封装，外围器件数量少，有效节省空间占用。保护芯片具备独立的放电过流和负载短路保护，同时支持充电过流保护，通过高精度电压检测电路，检测取样电阻上的压降，计算出电池的实际电流。可根据电池的放电电流，计算适合的取样电阻，为电池提供高精度的过流保护功能。

保护芯片采用独立的电阻检测电流，能够避免传统保护电路中检测MOS管压降带来的误差，在不同温度下提供一致的过流检测及保护功能，避免高温下MOS管内阻变大造成误保护。

5、创芯微CM1020系列

创芯微CM1020系列是一颗用于2串锂电池的保护芯片，芯片内置高精度电压检测电路和电流检测电路，支持电池过充电，过放电，充电过电流，放电过电流和短路保护功能，具备25mV过充电检测精度，采用SOT23-6封装。

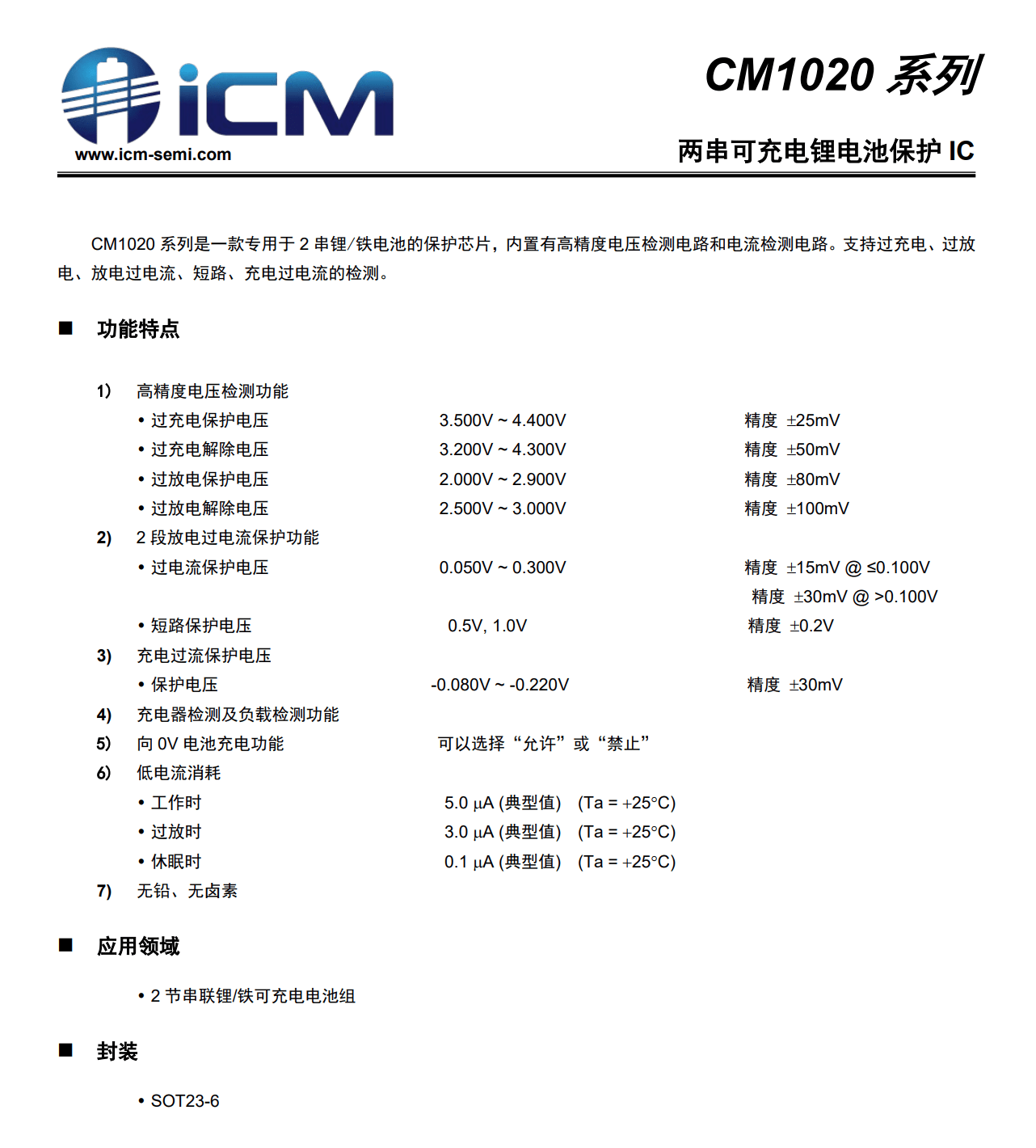

创芯微 CM1020系列芯片的详细资料信息如上。

6、创芯微CM1250系列

创芯微CM1250系列二级保护芯片可对锂电池组进行高精度的过充保护。CM1250可检测电池组中每一节电池的电压，从而提供整组电池的过充保护。

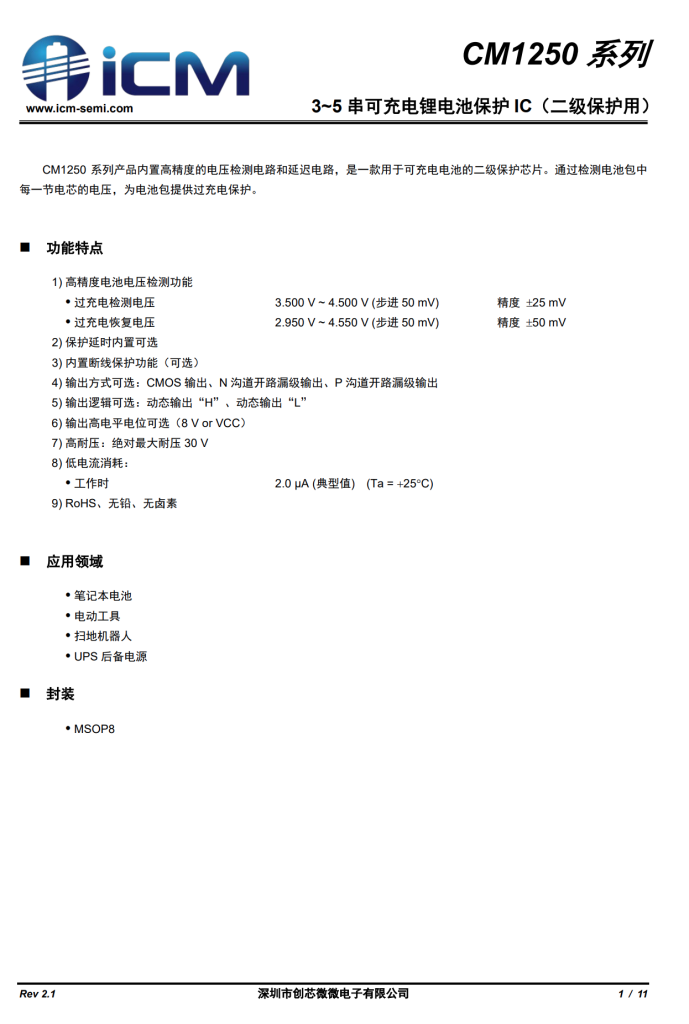

创芯微CM1250ACA是一颗应用于3至5串4.2V锂电池的过压保护芯片，内置高精度电压检测电路和延迟电路，用于可充电电池组二级保护，通过检测单节电池的电压，实现过充电保护。

CM1250系列电池保护芯片支持25mV高精度过电压检测，保护延时时间可选，并支持电池单体断线保护功能，具备CMOS输出，N沟或P沟开漏多种保护状态输出方式，具有高耐压和低工作电流，提升可靠性并延长电池组存放时间。

CM1250检测电池组中每一节电池电压，在任意一节电池的电压超过过充电保护电压并超过过充检测延迟时间后，即输出过充电状态信号。同时单节电池出现连线断线时，也会触发过充电状态保护信号输出。CM1250满足笔记本电池，锂电电动工具，扫地机器人以及UPS电源应用。

7、创芯微CM1051

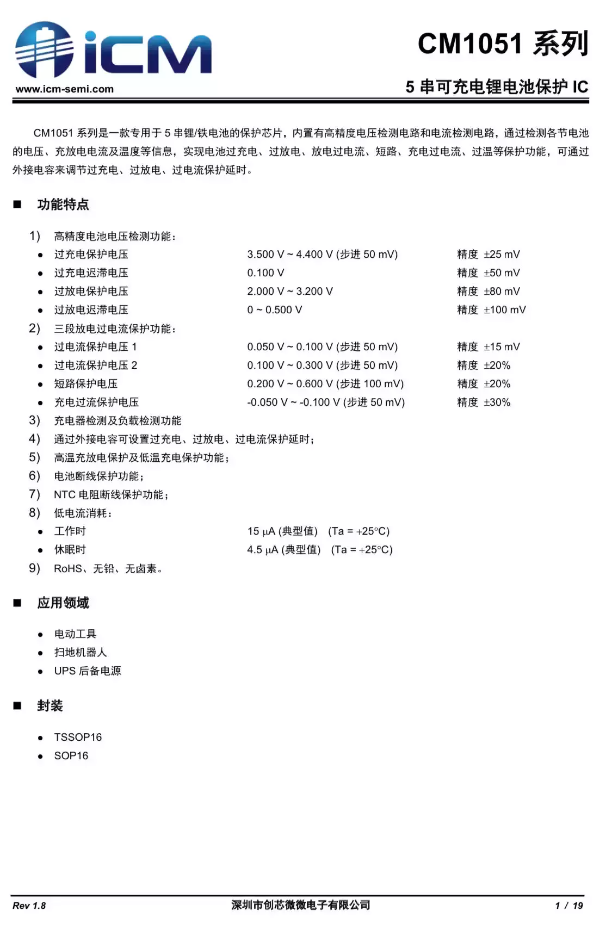

移动电源内部五串电池组保护芯片采用创芯微CM1051，CM1051系列是一款专用于5串锂离子/磷酸铁锂电池的保护芯片，内置有高精度电压检测电路和电流检测电路。通过检测各节电池的电压、充放电电流及温度等信息，实现电池过充电、过放电、断线、低压禁充、放电过电流、短路、充电过电流和过温保护等功能，放电过流保护延时外置电容可调，其他保护延时内置。

创芯微CM1051具备25mV过充检测精度，支持三段放电过电流保护和充电过流保护功能，具备高温充放电保护和低温充电保护功能，支持电池断线保护和NTC电阻断线保护功能，确保电池安全使用。

8、创芯微CM1351

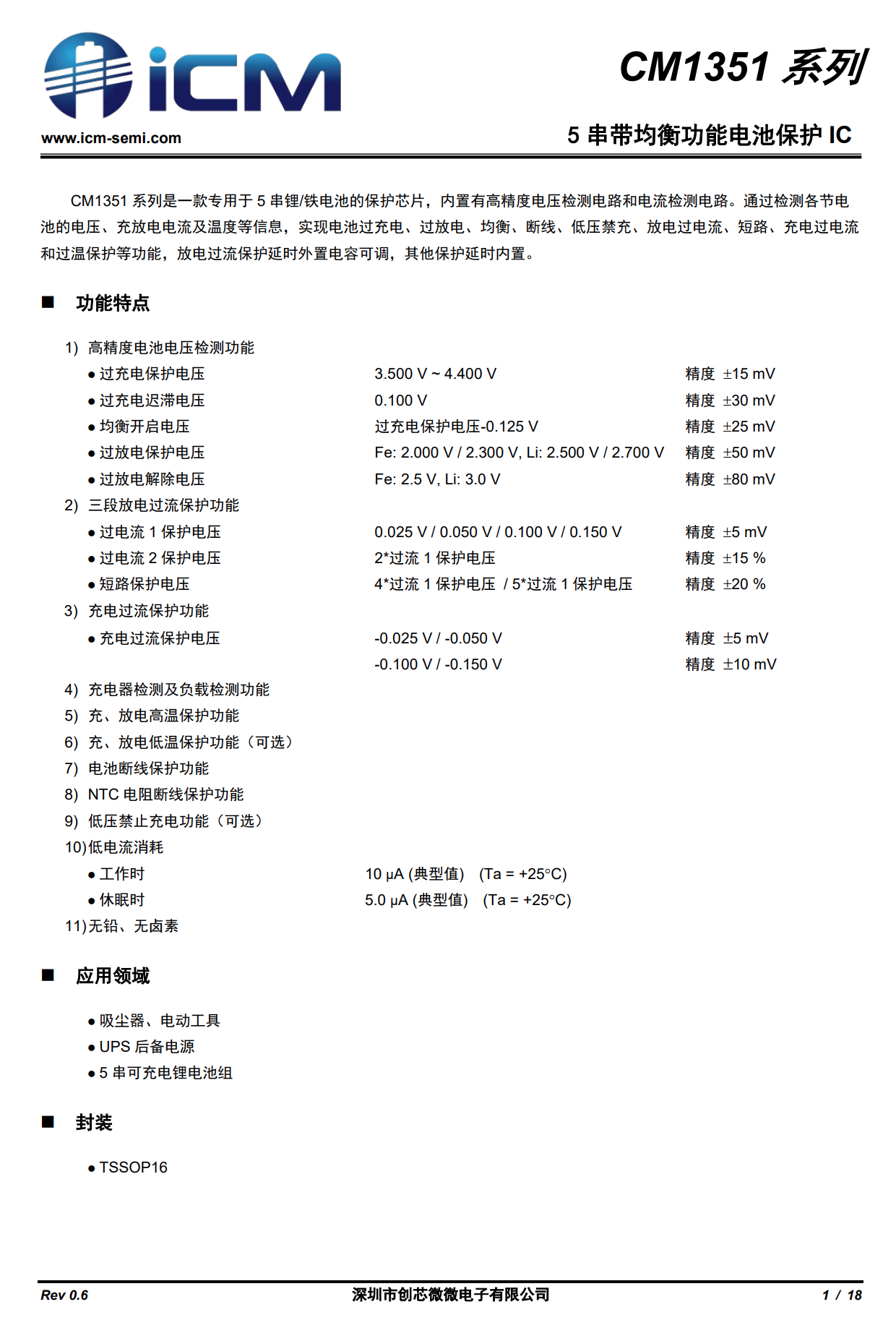

创芯微CM1351系列是一款专用于5串锂离子/磷酸铁锂电池的保护芯片，内置有高精度电压检测电路和电流检测电路。通过检测各节电池的电压、充放电电流及温度等信息，实现电池过充电、过放电、均衡、断线、低压禁充、放电过电流、短路、充电过电流和过温保护等功能，放电过流保护延时外置电容可调，其他保护延时内置，芯片内置电池均衡功能。

创芯微CM1351具有15mV电池过充保护精度，支持三段放电过流保护，支持充电过流保护功能，支持电池单体接线断线保护和NTC热敏电阻断线保护功能，能够为多串锂电池组提供完善的保护功能。

9、创芯微CM1361

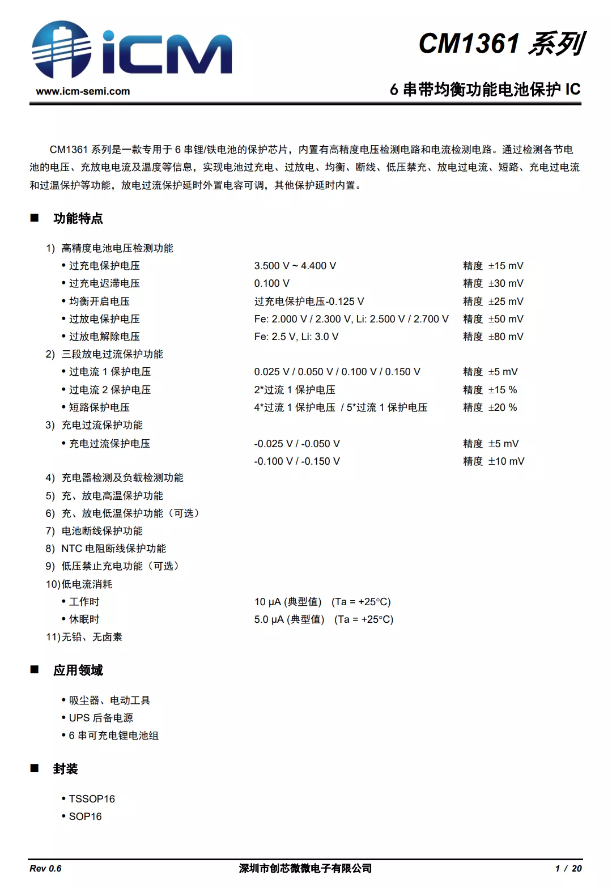

创芯微型号CM1361，是一颗支持6串电池组应用的电池保护芯片，支持电池均衡功能。芯片内置高精度电压检测电路和电流检测电路，可检测串联电池组中各节电池的电压，电流和温度，进行电池过充电，过放电，充电过流，放电过流，过热以及电池组断线等保护功能。

创芯微CM1361具有15mV过压检测精度，通过外接取样电阻可实现高精度的电池电流检测功能，支持三段放电过流保护和充电过流保护。均衡功能的加入，使电池组中每节电池都能完整充电，充分发挥电池性能。芯片支持外接热敏电阻进行电池组温度保护，支持功能定制，满足多串锂电池组的保护功能。

实际应用案例

1、Infinix Note 11手机

传音旗下Infinix的Note 11 手机搭载联发科Helio G96 4G处理器，支持120Hz刷新率以及180Hz的触摸采样率。另外配备了5000mAh大容量电池，以及支持33W有线快充，在续航方面的表现还是不错的。

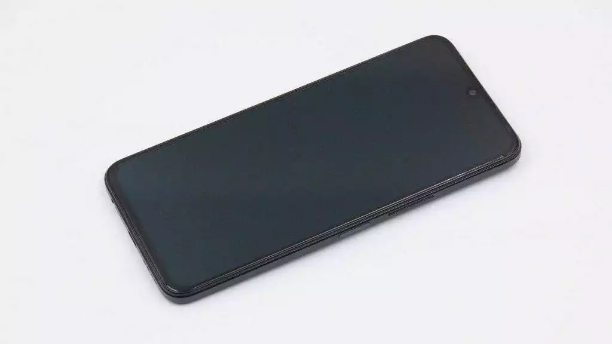

Infinix Note 11有石墨黑、天空白和冰川绿三种颜色可供选择，本次展示的是石墨黑款式。

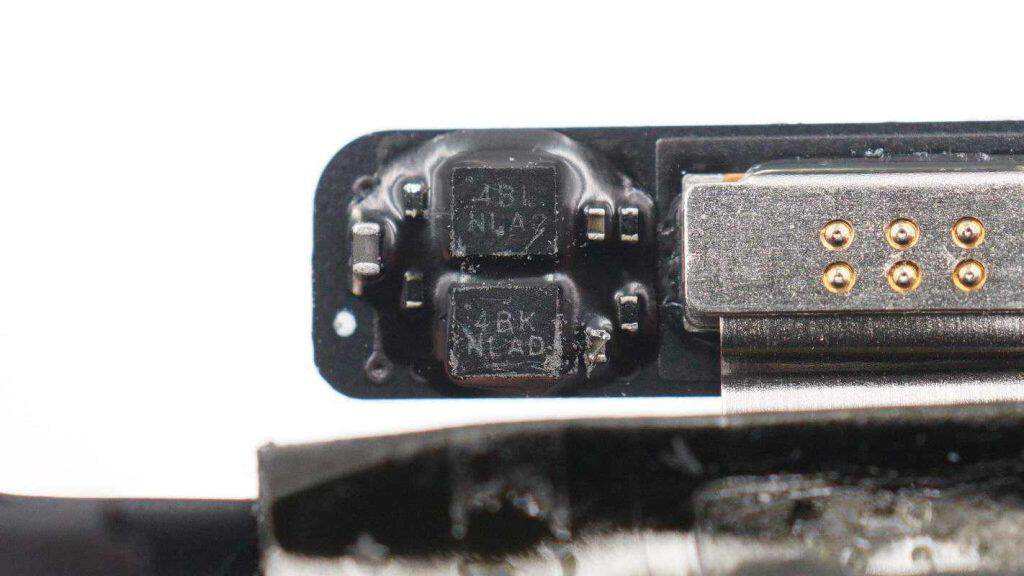

保护板上使用两颗创芯微的电池保护芯片，分别为CM1004-BLD和CM1004-BKD。

延伸阅读：拆解报告：Infinix Note 11手机

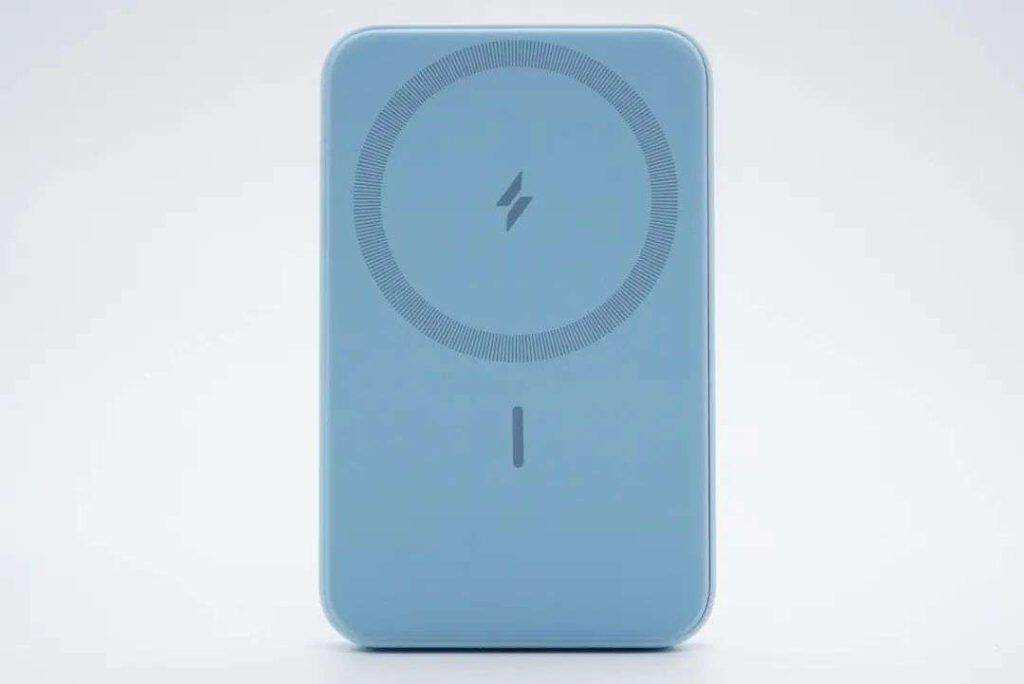

2、安克621磁吸无线充移动电源

安克这款621磁吸无线充移动电源，可以直接吸附在苹果手机背面为手机充电。这款磁吸移动电源采用淡蓝色配色，厚度仅11.5mm，外壳表面哑光抗指纹，边角过渡圆润。

机身正面中心印有ANKER品牌logo，背面做了无线充区域提示设计，对齐圆形区域即可进行磁吸无线充电，方便使用。移动电源内置5000mAh高压锂电池，机身一端设有电源键、USB-C接口、充电指示灯、电量指示灯。

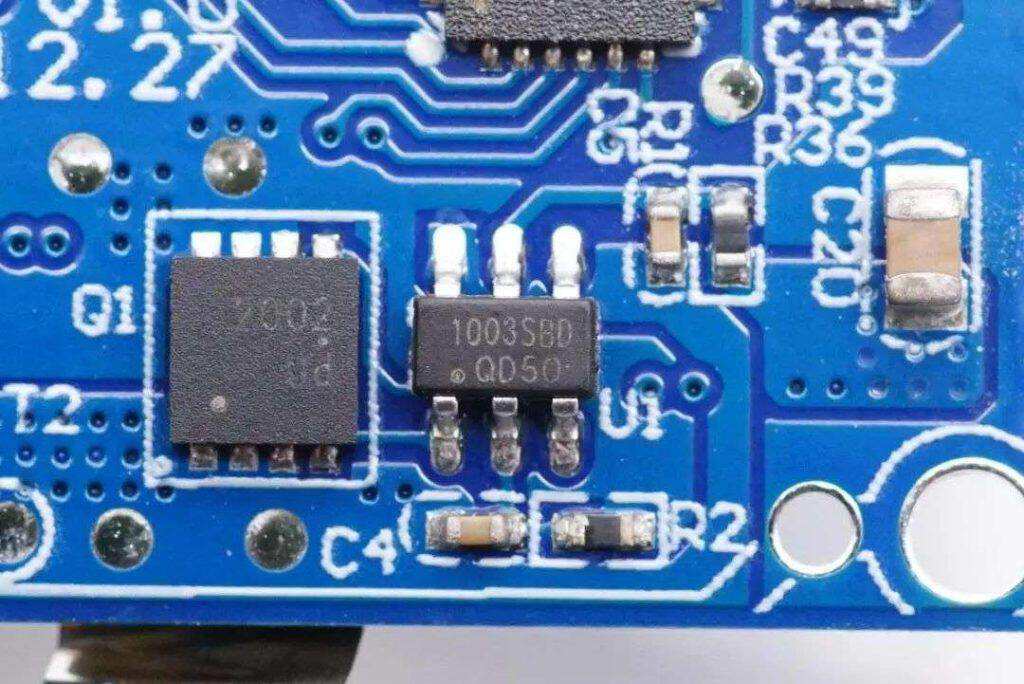

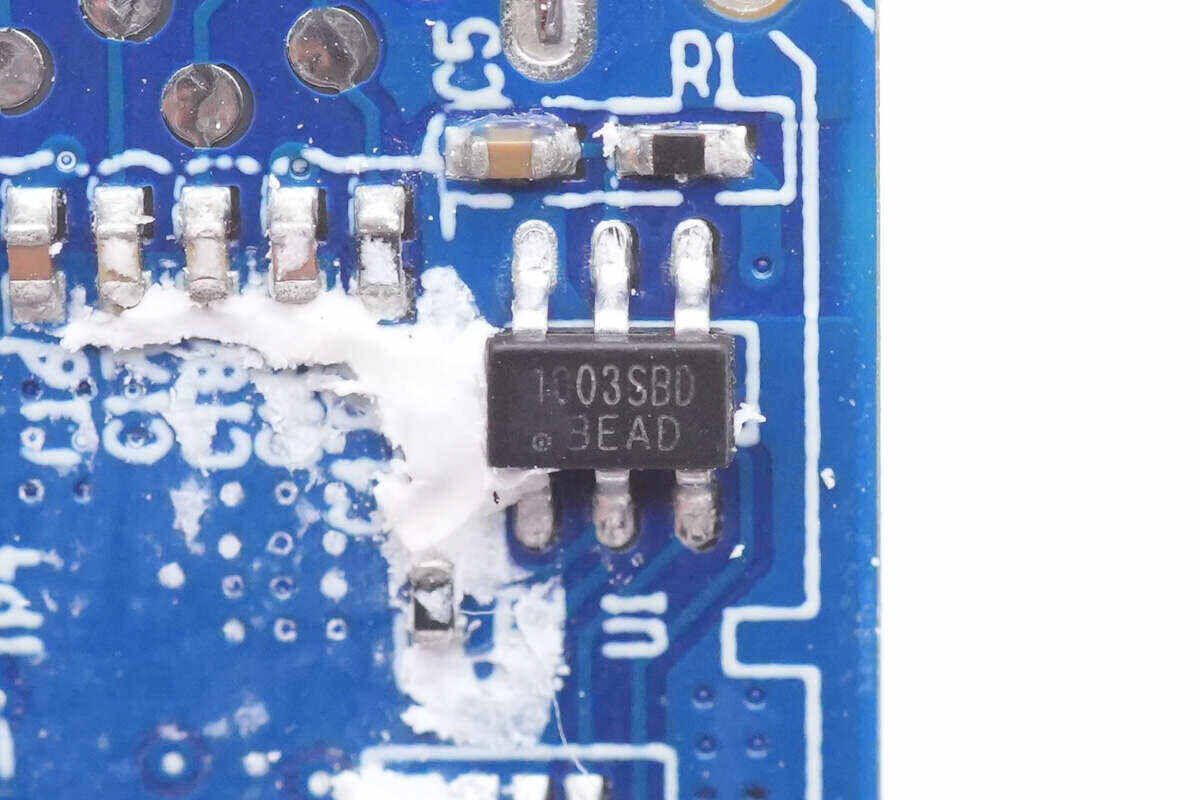

这款产品中的锂电池保护芯片来自创芯微，丝印1003SBD，实际型号为CM1003-SBD。

延伸阅读：创芯微CM1003-SBD锂电保护芯片进入上市公司ANKER供应链

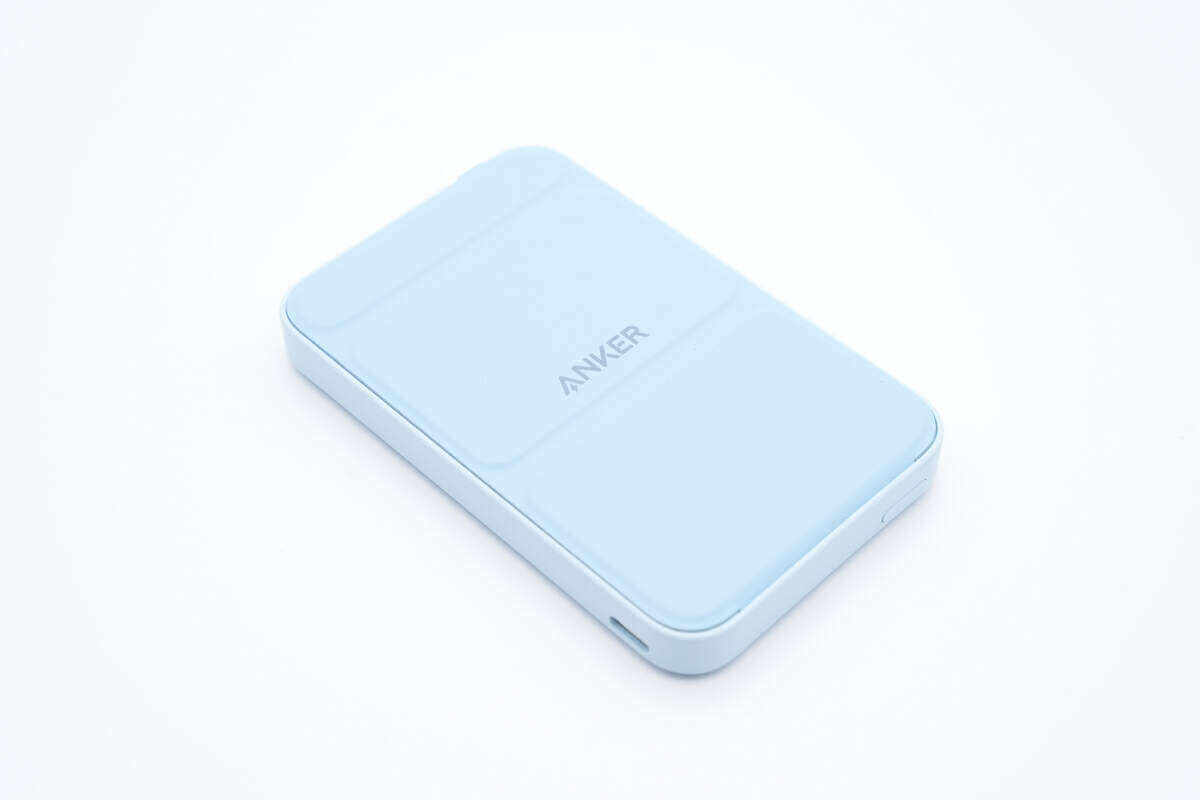

3、安克磁吸移动电源A1614

这款磁吸无线充电宝，可以直接吸附在苹果手机背面为手机充电，也可以通过接线为手机充电，同时这款充电宝还可作为手机支架使用。充电宝内置5000mAh高压锂电池，体积小巧，使用方便。

整体来看，新款安克磁吸充电宝设计样式不变，只是USB-C接口以及指示灯做了重新布局。机身边缘做了便于开启的“缺口”设计，方便用户取出使用，细节讲究。这一设计既可以让这款磁吸充电宝秒变立式无线充电器，同时又不影响整体便携性，大大提升产品实用性。

锂电池保护芯片来自创芯微，丝印1003SBD，实际型号为CM1003-SBD。

延伸阅读：拆解报告：ANKER安克新款MagGo带支架磁吸充电宝A1614

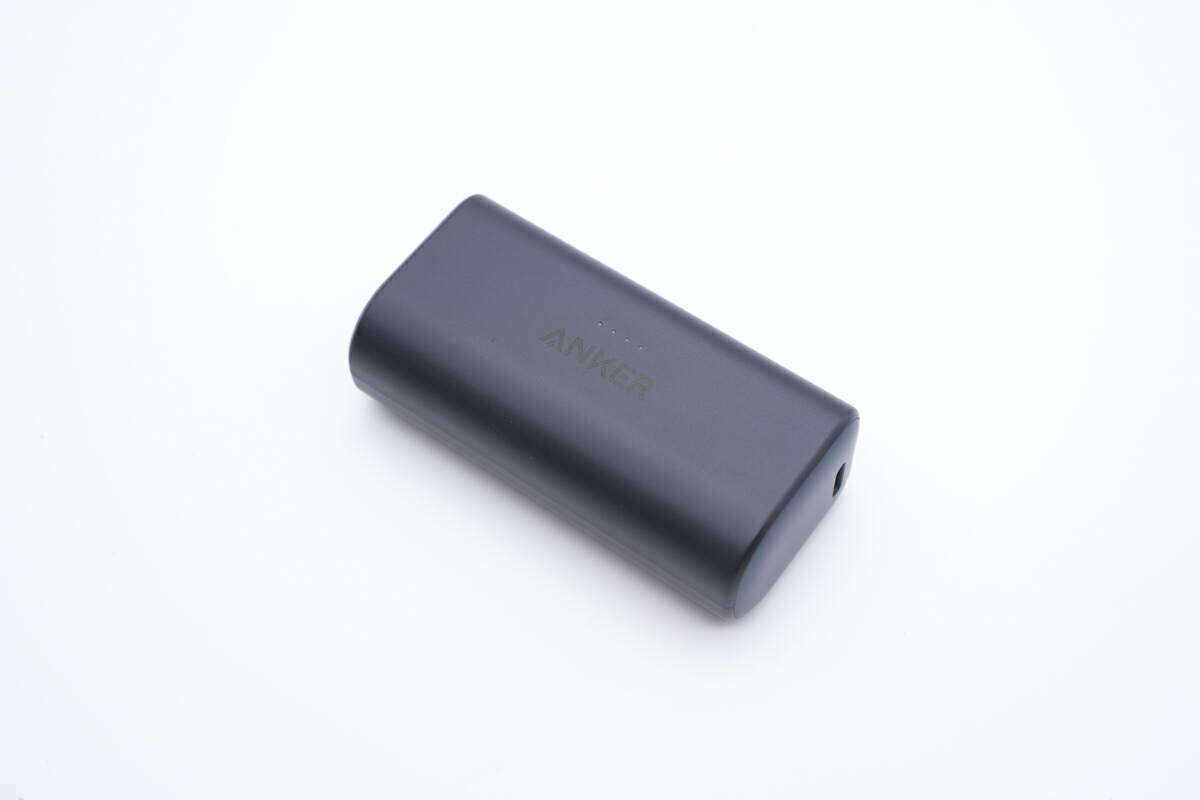

4、安克胶囊充电宝

安克推出了一款5000mAh的胶囊充电宝，这款充电宝自带Lightning端子，可以直接连接苹果手机充电，充电宝机身具备USB-C充电接口，并附赠USB-A转USB-C数据线，使用USB-C接口为充电宝充电。

充电宝采用PC防火材质塑料外壳，机身两侧分别为平直和弧面设计，从一端看去为“U”字母造型，整体十分小巧。得益于充电宝自带Lightning端子，这款充电宝在为苹果手机充电时无需使用数据线，并且端子支持折叠收纳，使用十分方便。

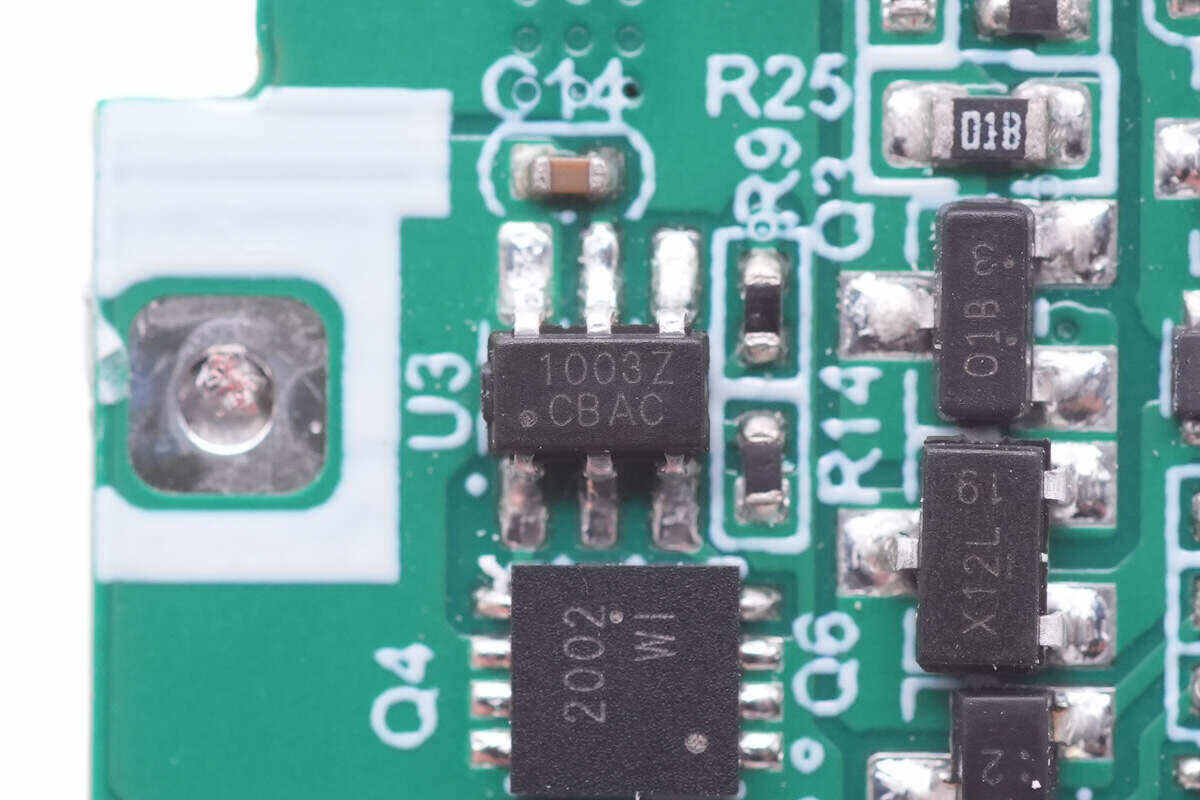

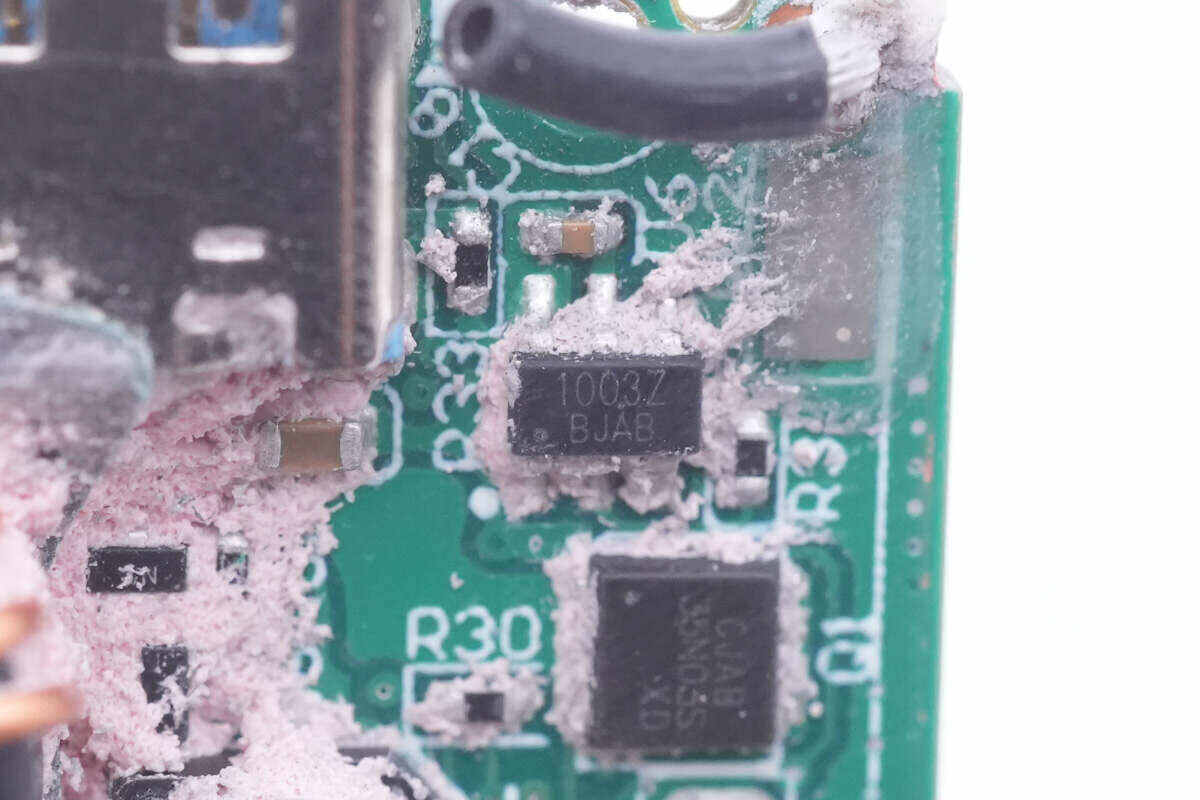

其内置的电池保护芯片为创芯微CM1003-Z。

延伸阅读：拆解报告：ANKER安克MFi认证5000mAh胶囊充电宝A1645

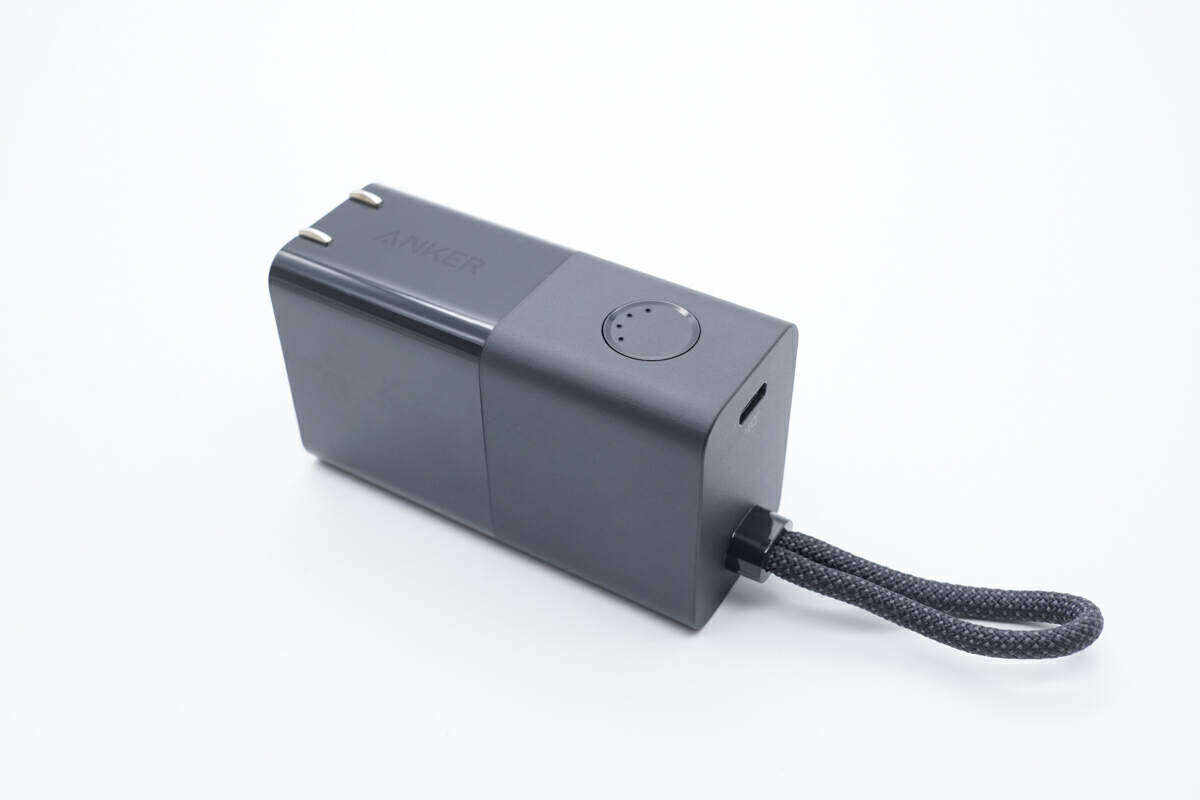

5、安克二合一能量棒Pro

安克这一款内置5000mAh电池的充电宝充电器二合一能量棒Pro，这款二合一充电宝在连接交流电时可作为30W PD充电器使用，充电宝模式下支持22.5W PD快充输出，还可以通过USB-C接口输入为内置电池充电。

安克二合一能量棒Pro采用PC防火材质黑色外壳，腰身亮面磨砂撞色设计，顶部带有提绳，方便日常外带拎提。电源键与电量指示灯采用二合一设计，按键内凹边缘亮面处理，指示灯有四颗，单颗代表25%电量，可以让用户大体判断剩余电量。

电池保护芯片采用创芯微的CM1003-Z。

延伸阅读：拆解报告：Anker安克5000mAh 30W二合一能量棒Pro

6、安克GaNPrime系列65W超极充移动电源

安克这款GaNPrime系列65W超极充移动电源，这款移动电源内置10000mAh电池，在连接交流电源时可作为65W充电器使用，移动电源模式下支持30W输出。2C1A的接口配置支持功率盲插，多个设备同时充电更加从容。

安克65W超极充主体采用PC材质白色外壳，虽是二合一产品，不过和其它新款充电器一样，正背面也都设计有银色装饰板，装饰板中心有ANKER品牌logo，机身一侧设有移动电源模式下使用的电源键以及2C1A接口，接口均采用安克经典蓝色胶芯。

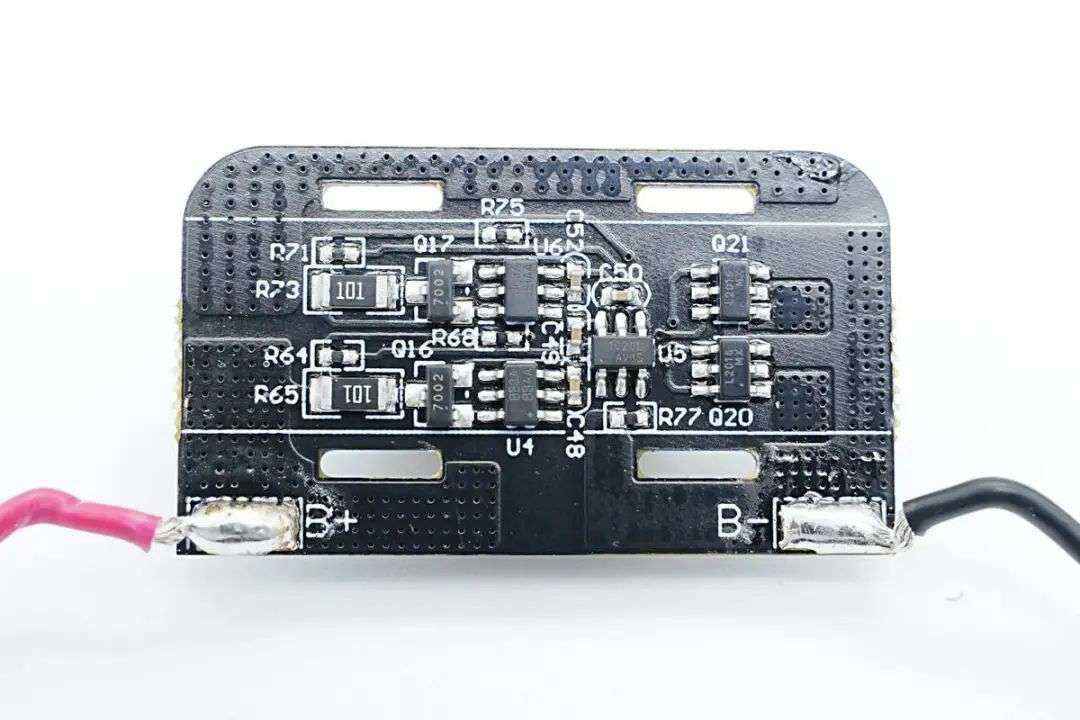

安克65W超极充内部的电池保护板上焊接有来自创芯微的电池保护芯片，型号为 CM1020-L。

延伸阅读：创芯微CM1020-L+CM1010-E锂电保护方案为安克65W超极充保驾护航

7、安克双向快充充电宝

安克这款移动电源，是首款支持PD3.1快充的移动电源。这款移动电源内置6节21700电池，提供24000mAh容量，支持140W自充和140W输出，搭配MacBook Pro 2021笔记本使用，可获得与原装充电器相同的快充体验。

移动电源采用PC+ABS材质外壳，顶面边缘微曲，设计灵感来源于宇航员头罩，整体做了很多细节设计，相比市面上很多千篇一律的黑白充电宝来说，安克这款无论是性能还是颜值，都相当能打。机身一侧设有屏幕功能键。按键外围金属环做了蚀刻处理，更显精致美观。机身正面设有银灰色装饰板，上方亮面区域内置隐藏式TFT彩屏，搭配侧边功能键可实现界面切换、涓流模式等丰富功能。

这款移动电源内置的电池保护芯片来自创芯微，具体型号为CM1361。

延伸阅读：拆解报告：Anker安克140W 2C1A双向快充移动电源A1289

8、三星25W快充移动电源

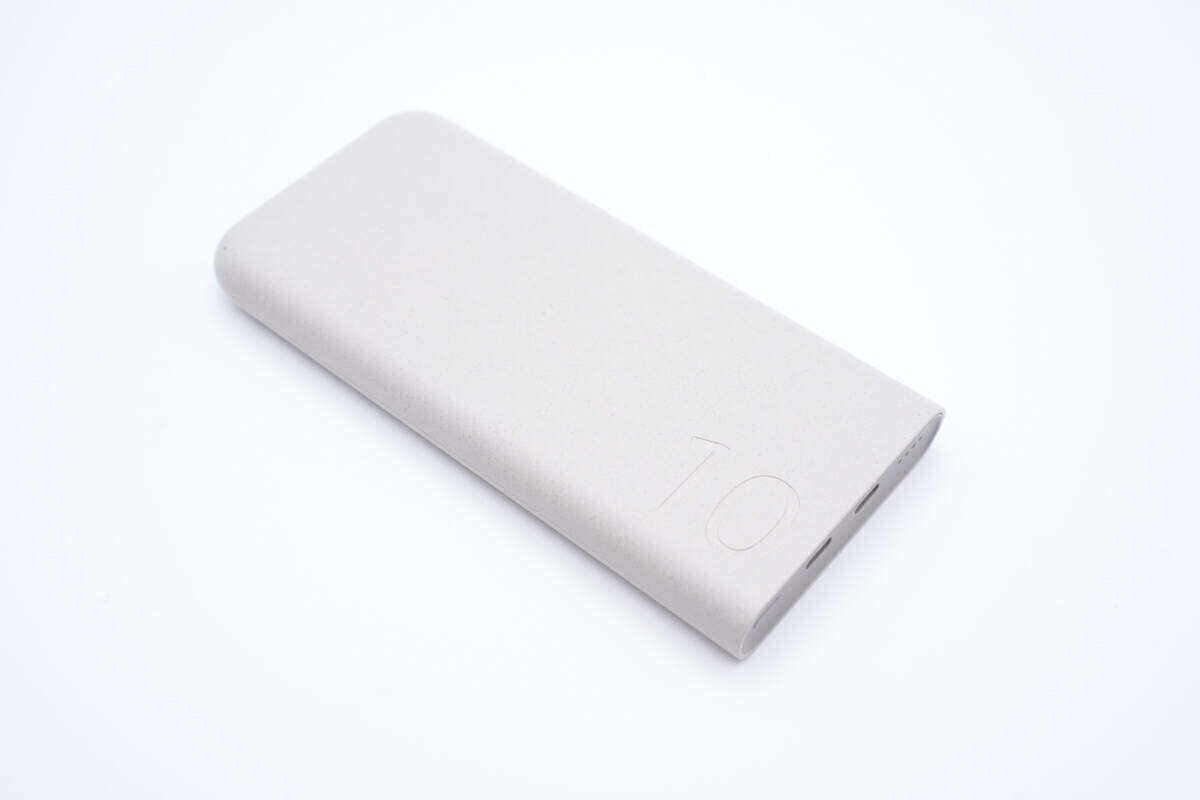

三星这款10000mAh的移动电源外壳由通过UL认证的回收材料制成，减少碳排放并保护环境。外壳采用人体工程学设计，边缘圆润，抓握手感舒适。移动电源具有两个USB-C接口，支持双设备同时充电。移动电源最大输入输出功率为25W，支持加速充电。

三星这款移动电源采用类花岗岩外观塑料壳，机身扁平边缘过渡圆润，两端非对称设计，整体很有特点。

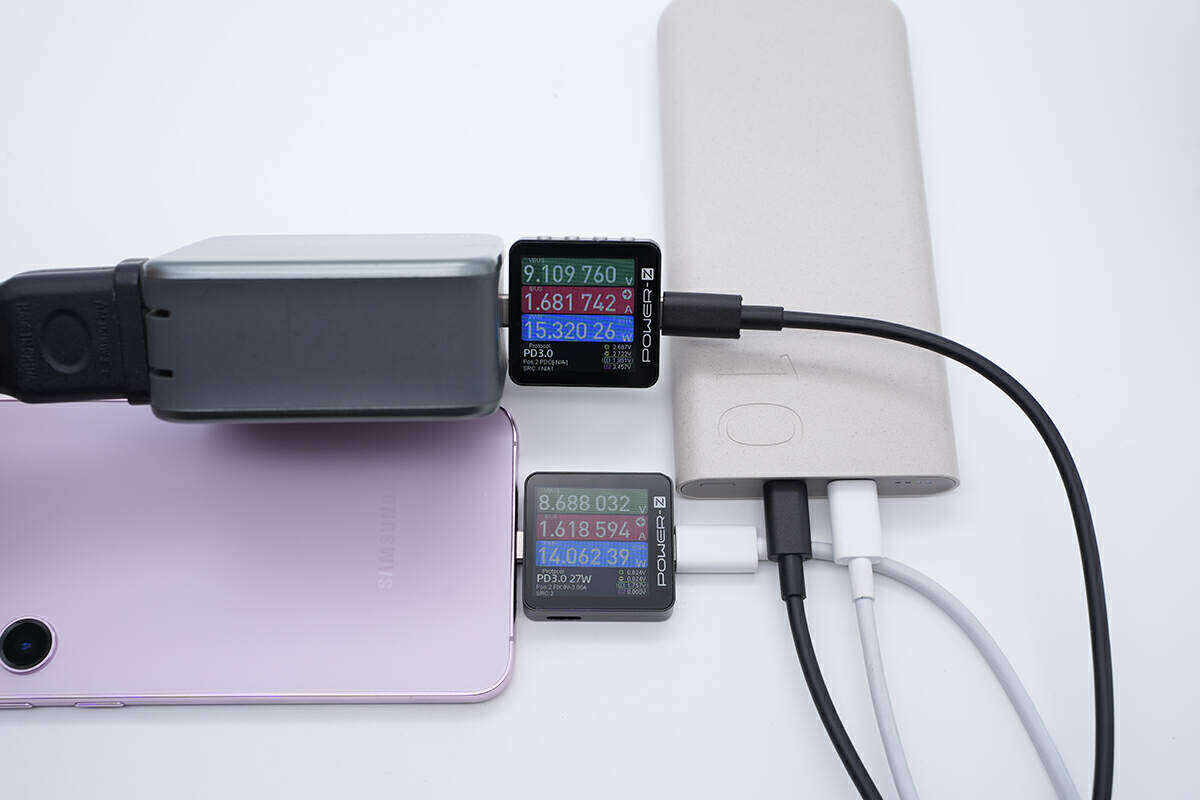

这款一段电源可以可以给三星移动电源充电同时通过移动电源给三星 S23+ 手机充电，实测功率分别为15.32W和14.06W，同时开启9V快充，是业内首款一路DC-DC边充边放功能同时支持快速充电和快速放电的移动电源。

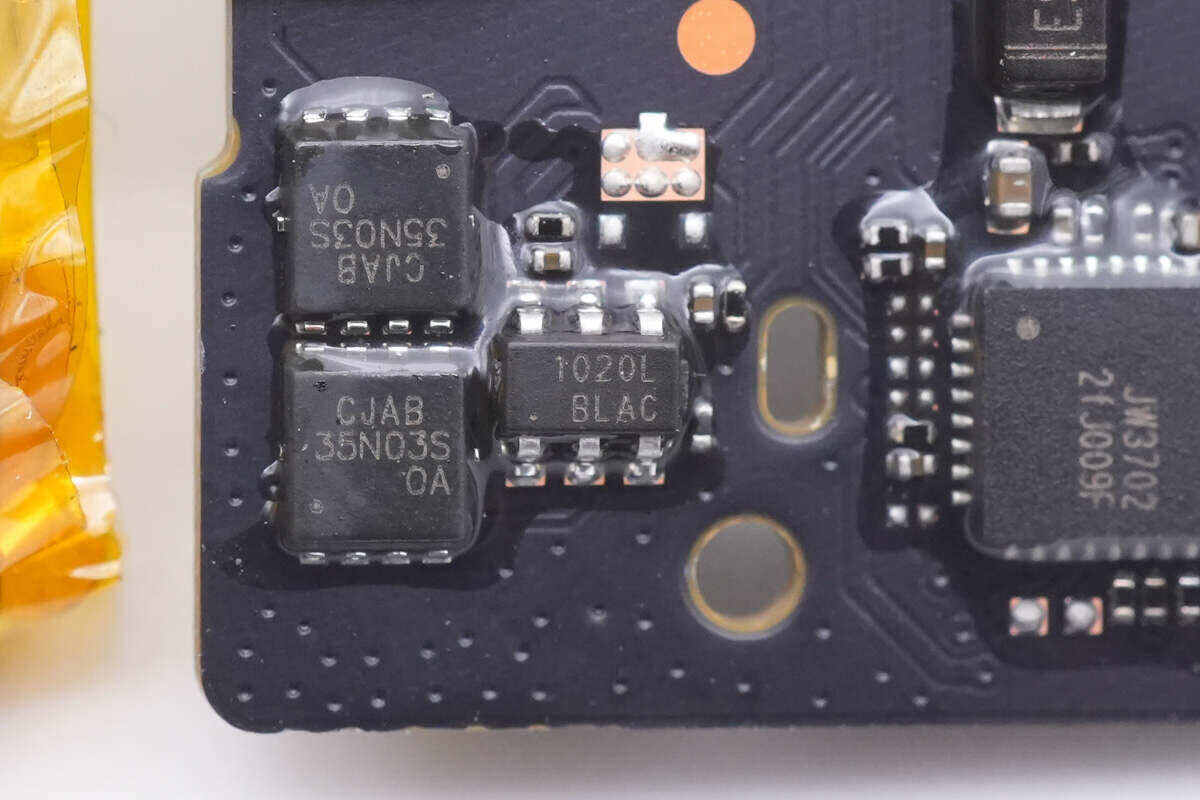

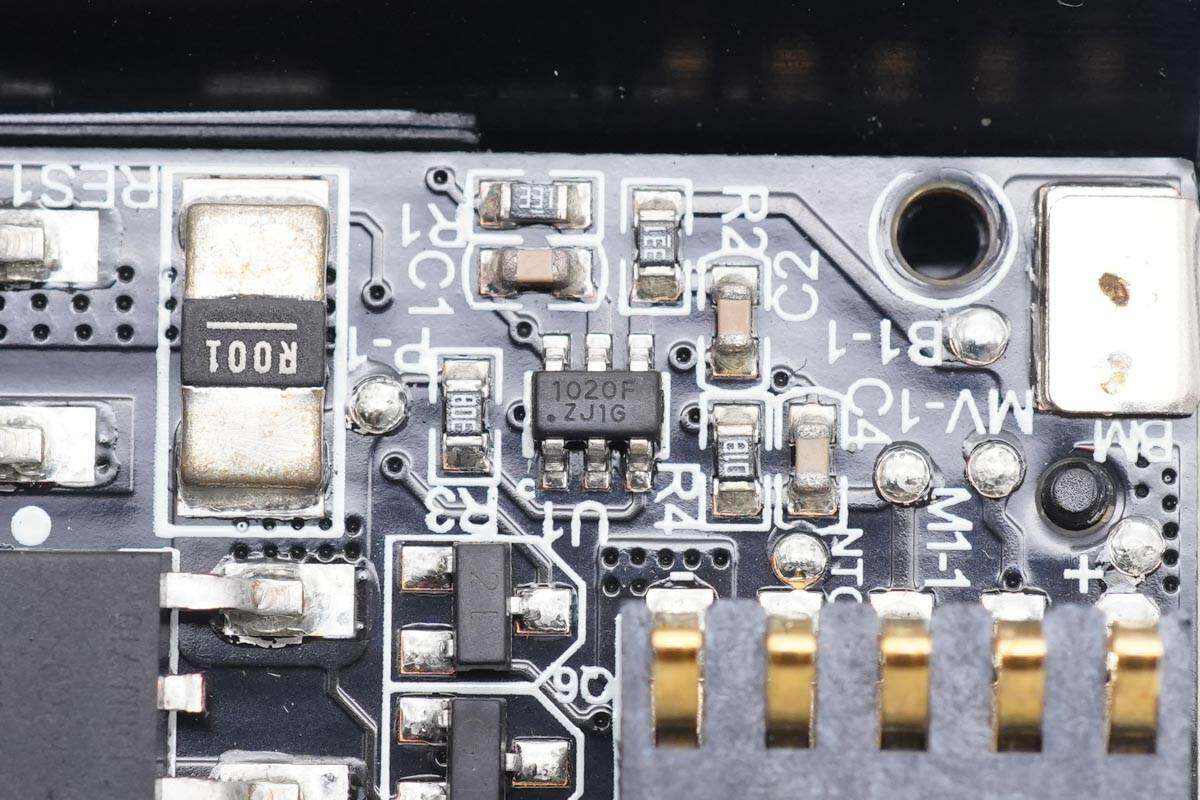

内置的电池保护芯片来自创芯微，型号为CM1020-L。

延伸阅读：拆解报告：SAMSUNG三星10000mAh 25W快充移动电源EB-P3400

9、ACEFAST积速10000mAh 30W快充移动电源M1

这款移动电源为1A1C双接口配置，USB-C口支持30W输出功率，USB-A口支持22.5W输出功率，并支持百分比电量显示，功能十分实用。

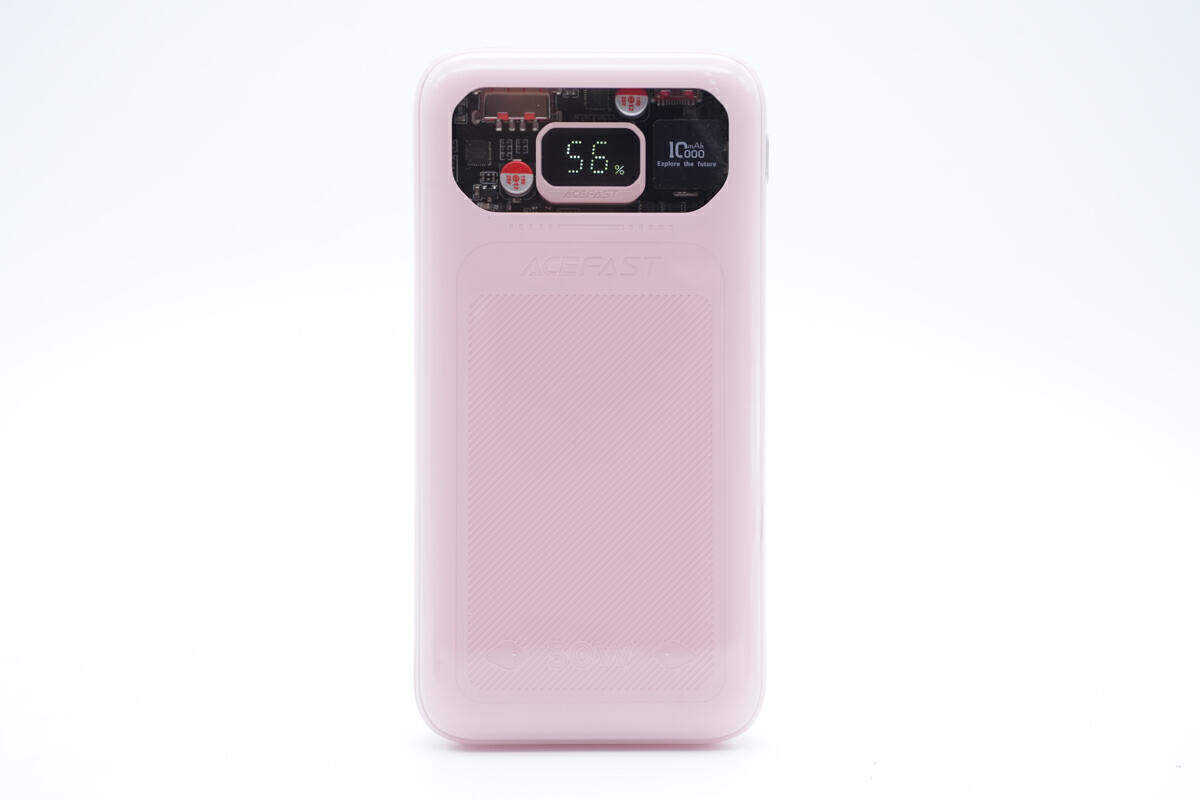

移动电源有多种配色可选，此处展示的是粉色款。机身双层外壳设计，外层为透明亮面外壳，边缘圆润，整体显得很与众不同。此外机身正面上方区域透明设计，并配备电量数显屏，用户可实时查看剩余电量的同时，还能看到充电宝内部芯片、电容等器件，方便又硬核。

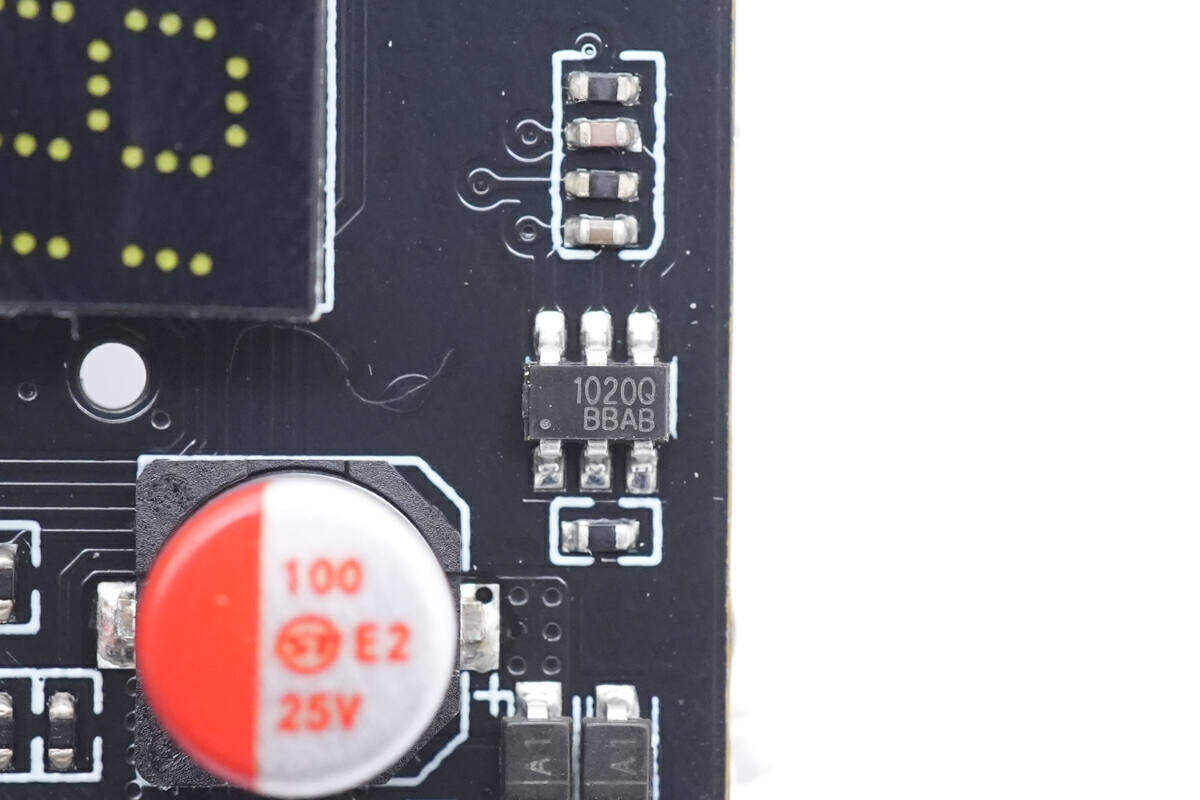

内置的电池保护芯片来自创芯微，型号为CM1020Q。

延伸阅读：拆解报告：ACEFAST积速10000mAh 30W快充移动电源M1

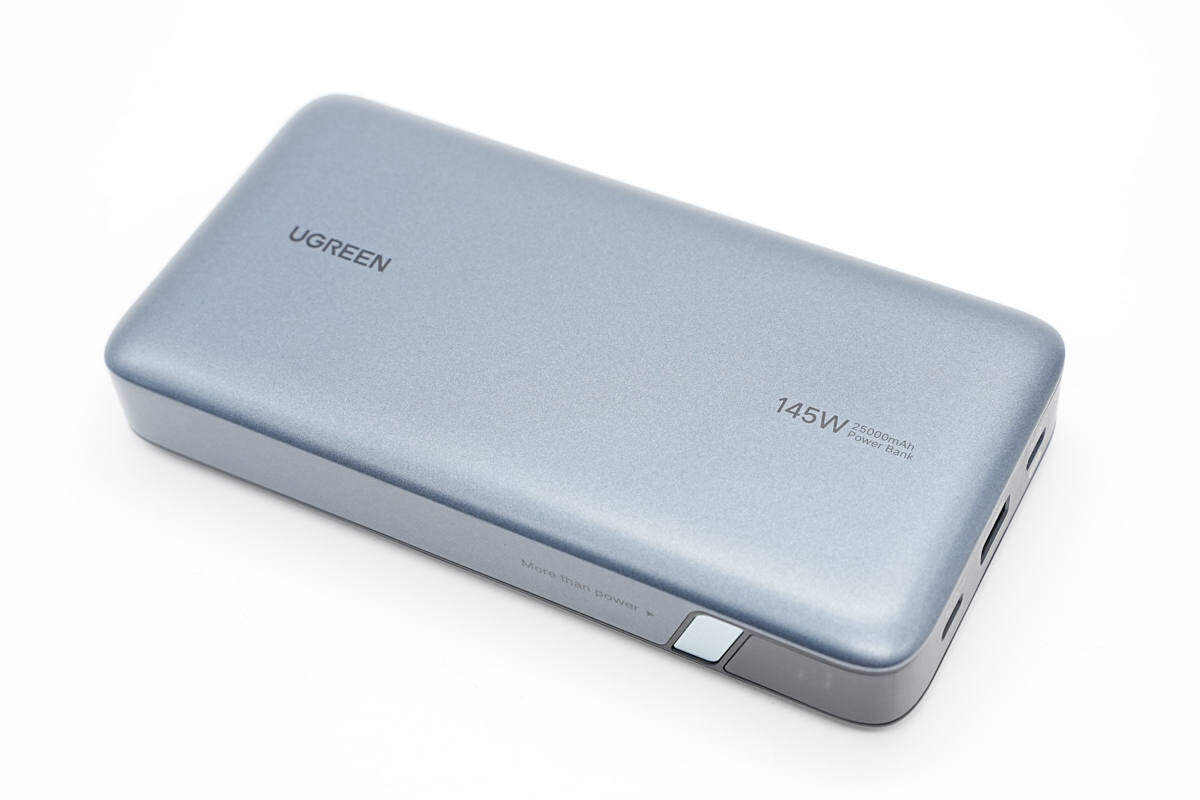

10、绿联145W移动电源

绿联这款款支持145W输出的充电宝，支持65W自充，支持100+45W双口同时输出，能够同时满足两台笔记本应急充电。充电宝内置25000mAh电池，能量为90Wh，能够满足乘坐飞机和火车的要求。

移动电源采用扁平长方体造型设计，外壳采用PC防火材质，顶面以及侧面喷刷银灰色涂料，增加产品颜值手感。

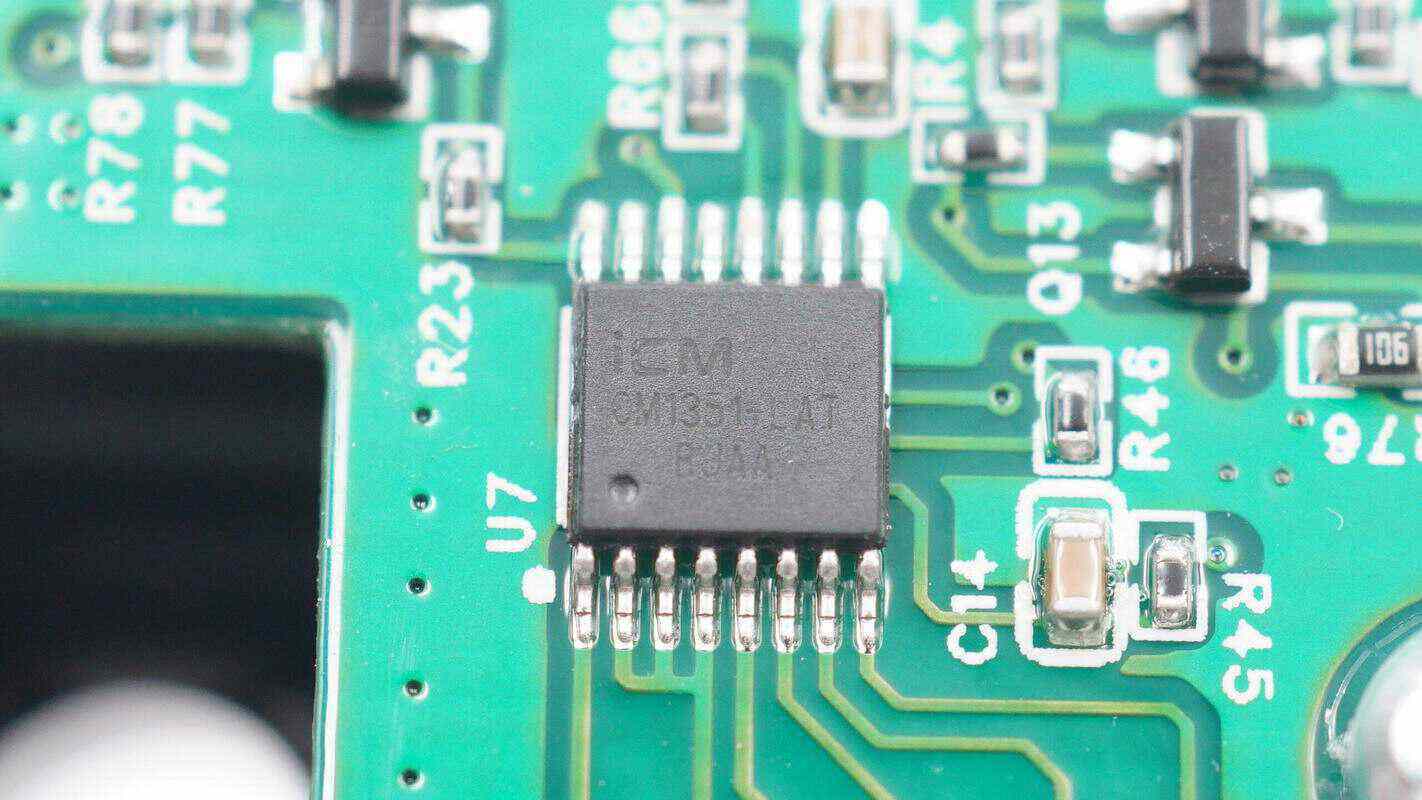

这款移动电源内部五串电池组保护芯片采用创芯微CM1351。

延伸阅读：拆解报告：UGREEN绿联25000mAh 145W笔记本充电宝PB205

11、乔威数显快充移动电源

乔威电源这款50000mAh的大容量移动电源，内部采用聚合物电芯，体积小巧，并支持双向65W快充。

移动电源采用方柱造型设计，全身采用PC阻燃材质塑料外壳，表面磨砂处理，腰身各面之间过渡圆润。机身正面上方还设有照明灯，方便夜间使用。

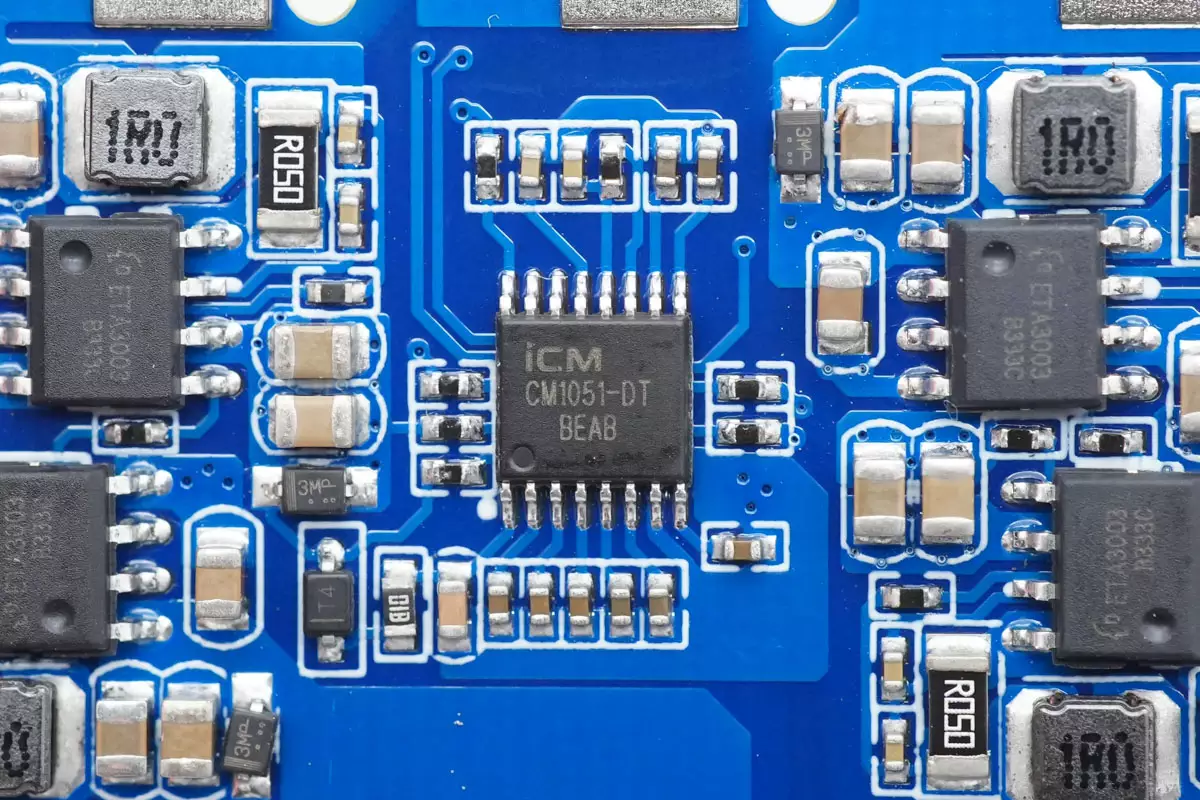

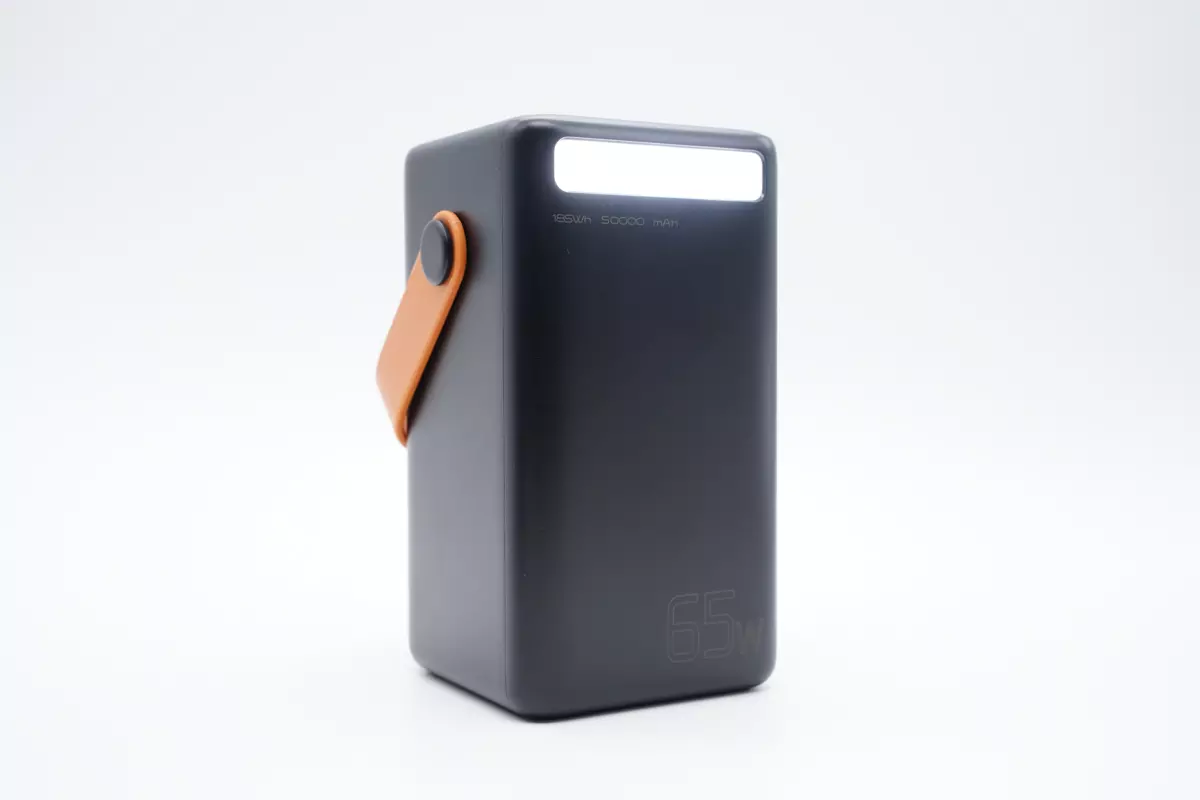

这款移动电源内置的五串电池组保护芯片采用创芯微CM1051。

延伸阅读：拆解报告：JOWAY乔威50000mAh 65W数显快充移动电源JP296

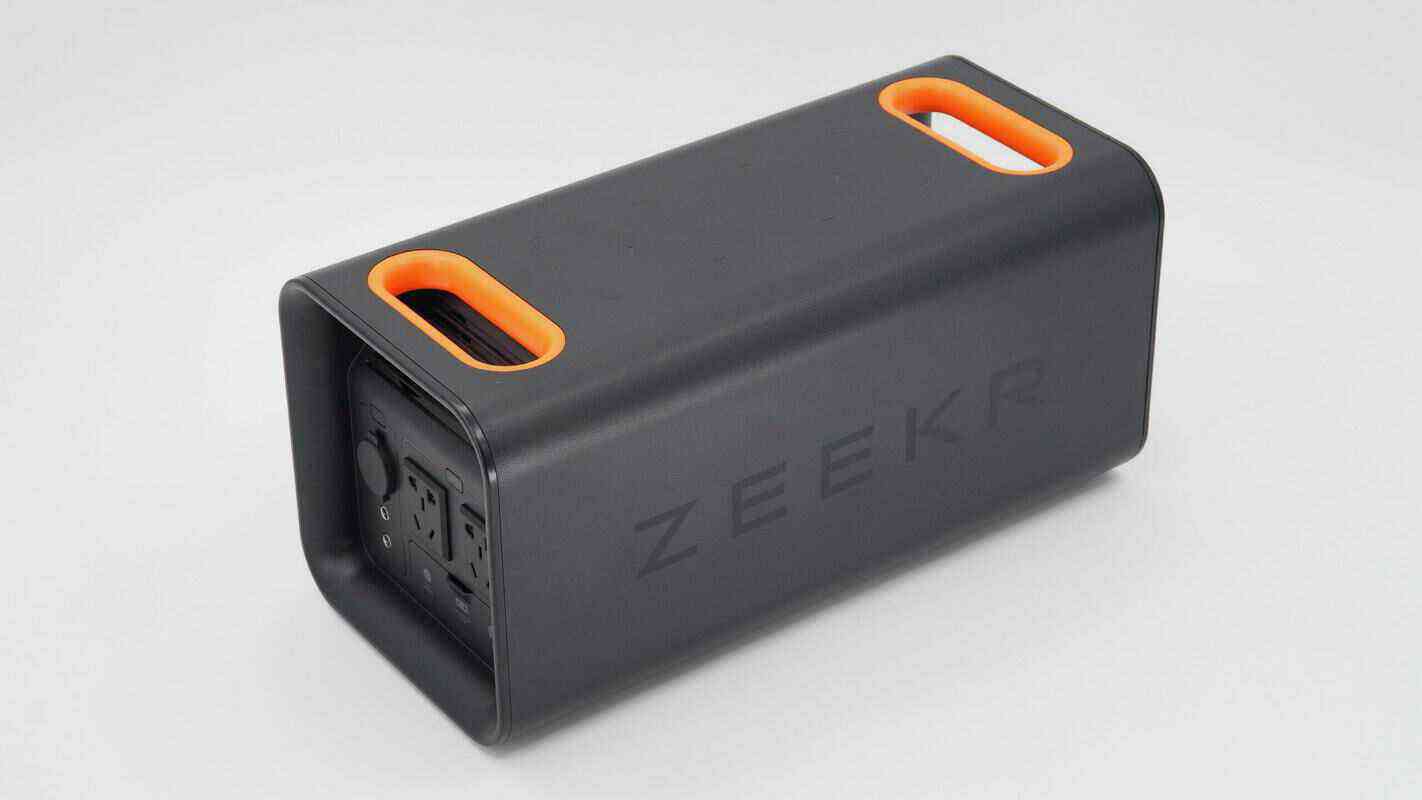

12、极氪1200W移动电源

这款移动电源移动电源内置1058Wh锂电池，具备1200W的逆变输出功率，峰值输出功率为2400W。具备4个USB-C和4个USB-A接口，其中两个USB-C接口支持100W双向快充，可以满足笔记本电脑的供电，还能使用USB-C接口来为户外电源充电。

极氪这款移动电源机身采用一体式框架设计，两个提手集成到壳体上，两端面板内凹，整体属于长条方柱造型。顶部带有两个无线充电区域，可同时为两部手机进行无线充电。机身一端设有3+2 AC组合插口、DC和点烟器输出口。

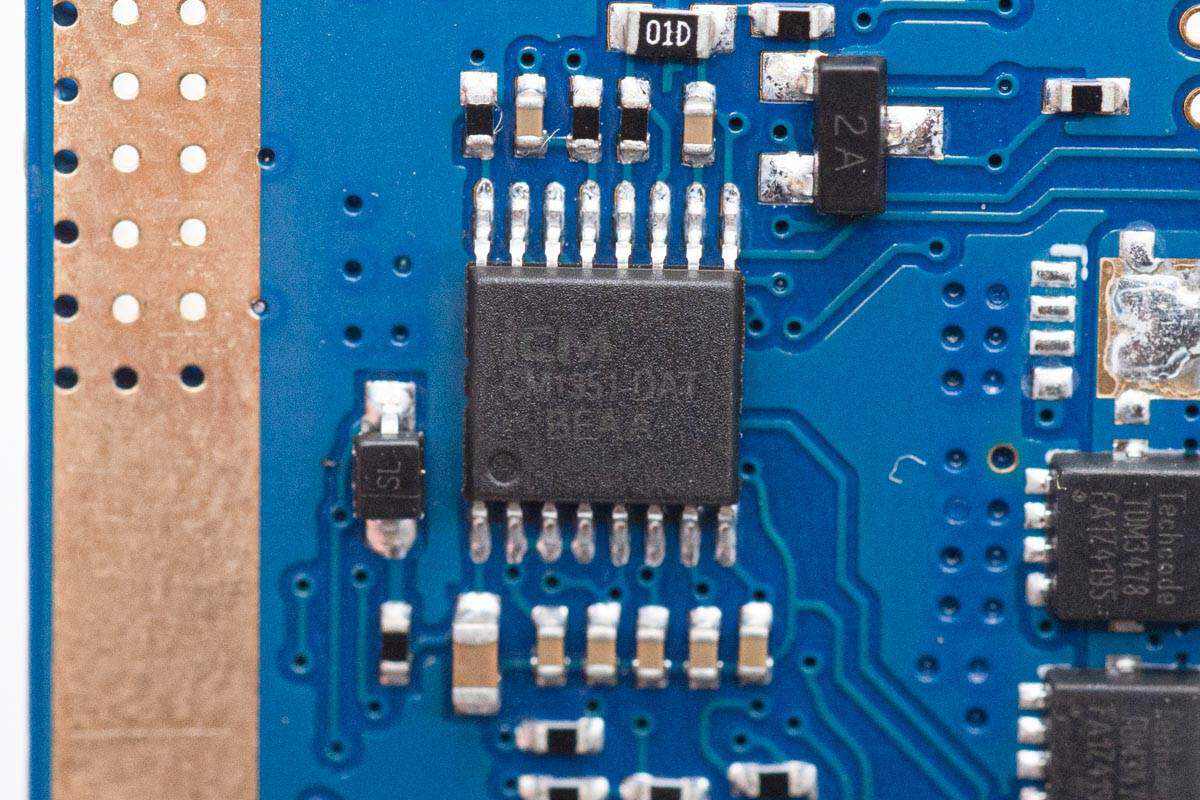

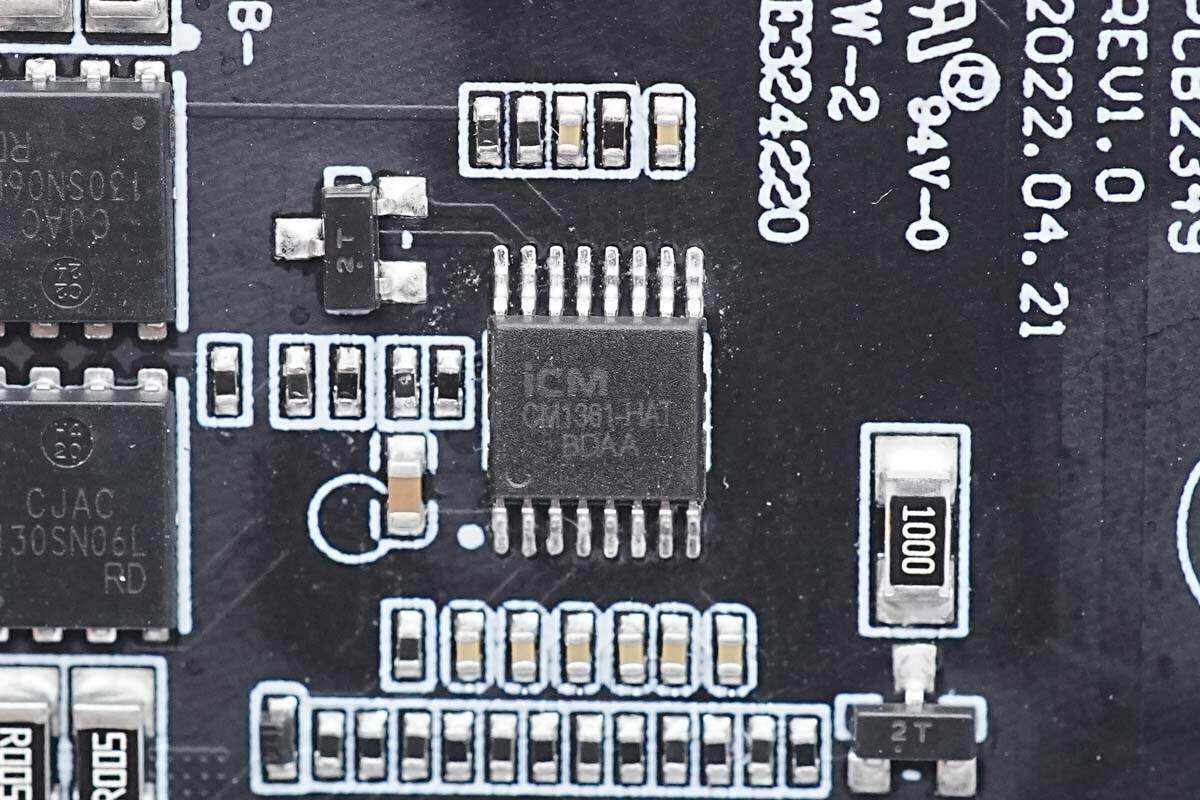

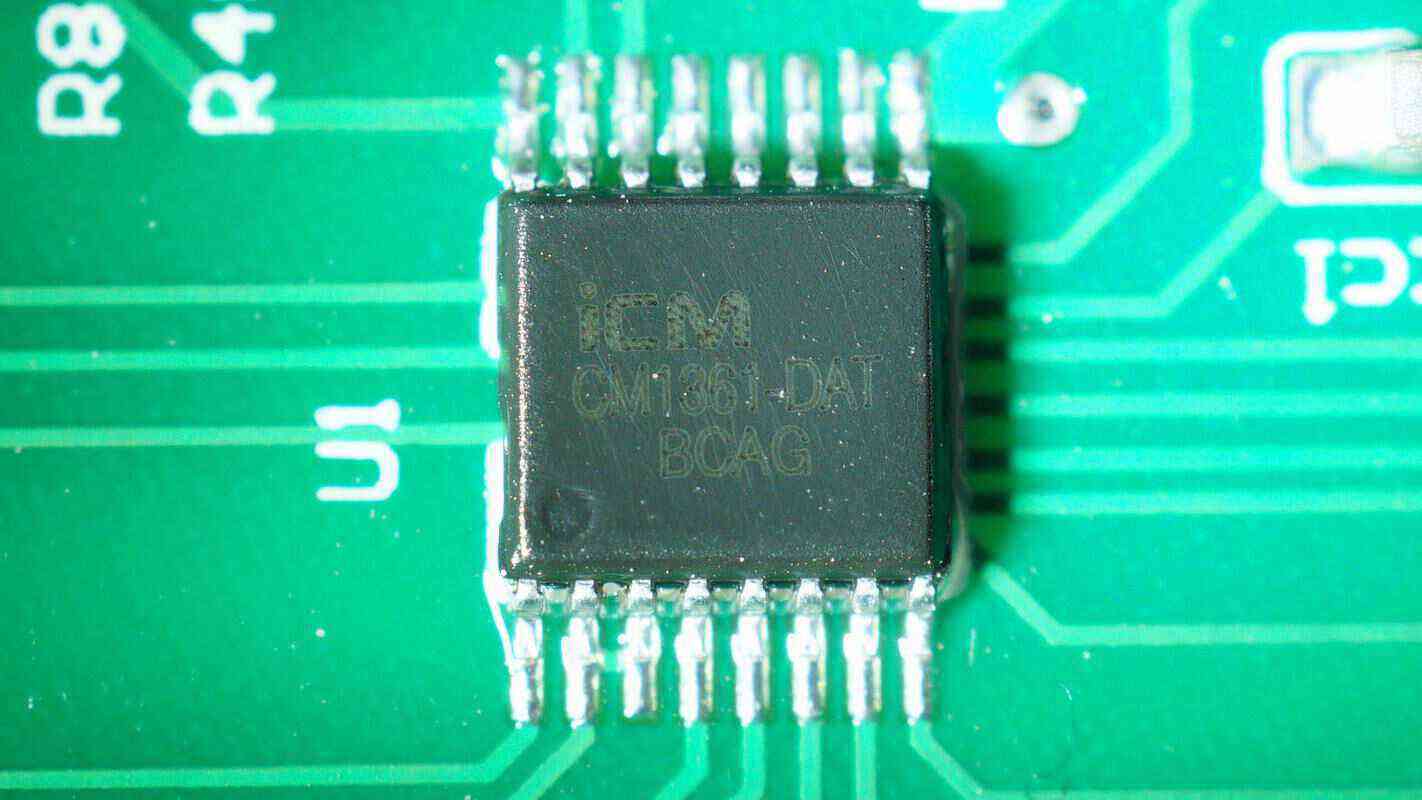

内置的电池保护芯片来自创芯微，型号为CM1361-DAT。

延伸阅读：拆解报告：ZEEKR极氪1200W移动电源ZET1200-BWB - 充电头网 (chongdiantou.com)

13、摩飞电器无线手持除螨仪

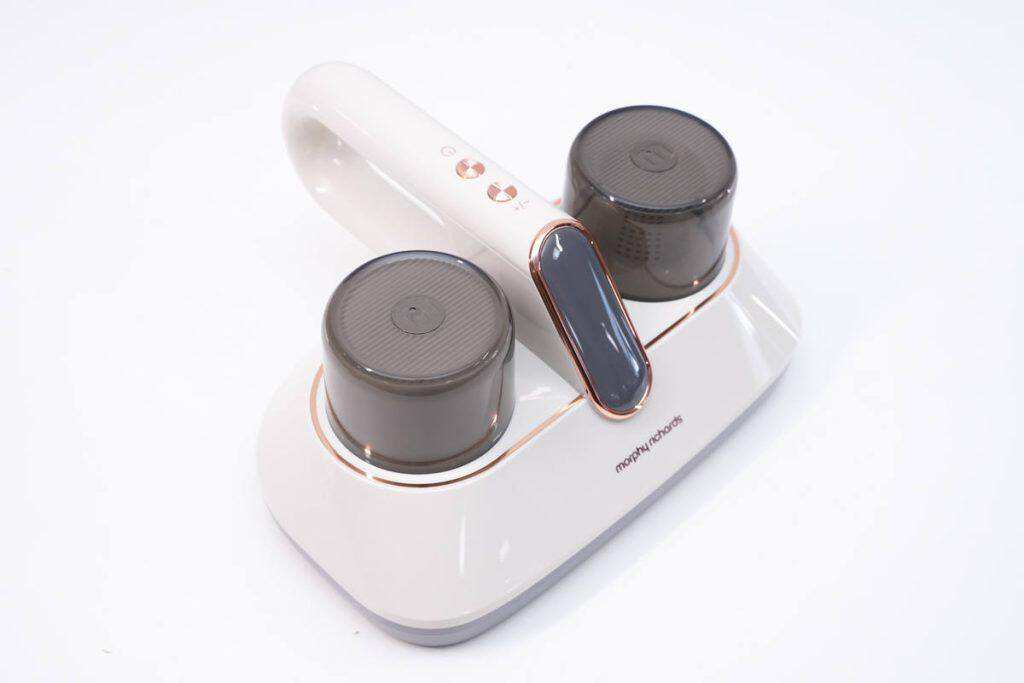

这款除螨仪为内置电池设计，无需拖拉电线，还内置UV紫外线灯管，有效杀灭细菌，并配合滚刷结构拍打，吸尘器吸走灰尘，深层清洁。

除螨仪采用PC材质塑料外壳，质轻易搬运使用。外壳高光亮面处理，按键、装饰环金色配色，让产品看上去更加精致。手柄造型圆润，持握手感好。主机前端设计有Morphyrichards品牌，中间手柄前端设有隐藏功能显示屏，让用户对除螨仪实时状态一目了然。

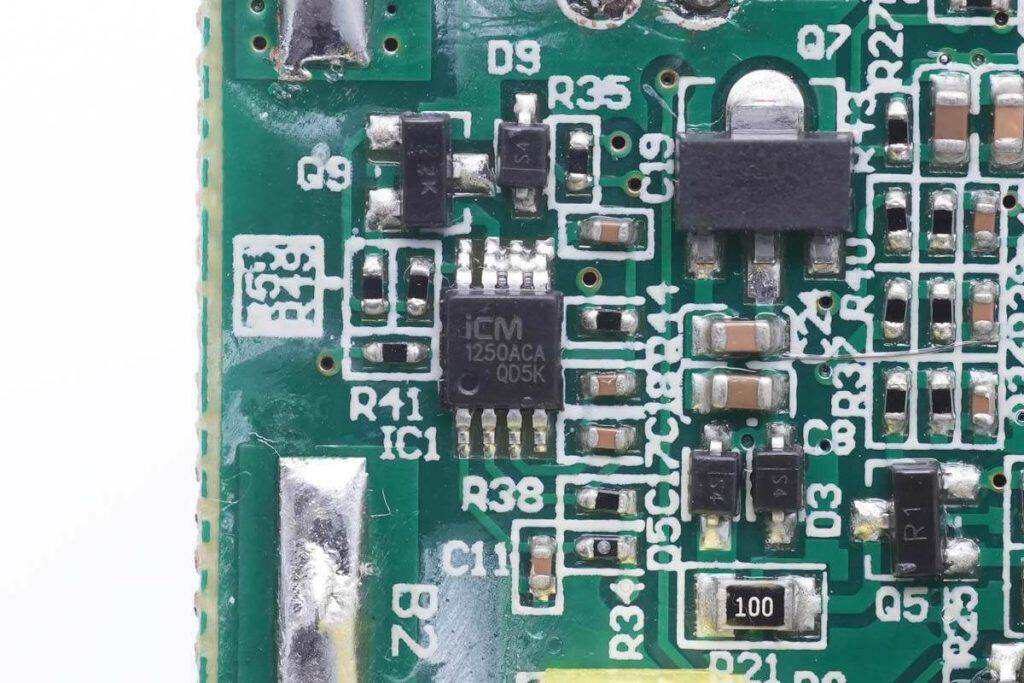

这款除螨仪的小板上采用创芯微CM1250ACA二级保护芯片对锂电池组进行高精度的过充保护。

延伸阅读：拆解报告：摩飞电器无线手持除螨仪MR3100

14、米家无线吸尘器2 Slim

这款吸尘器采用锂电池充电，并配备电动软绒地刷，除螨刷头，缝隙吸头和毛刷吸头，匹配地板，沙发，窗帘和床褥使用，实现全方位精细化清洁。吸尘器内置高转速无刷电机，具有标准挡，持久挡和强力挡三挡，还可选购拖挂水箱，实现双倍清洁。吸尘器内置5串电池组，可实现45分钟续航时间。

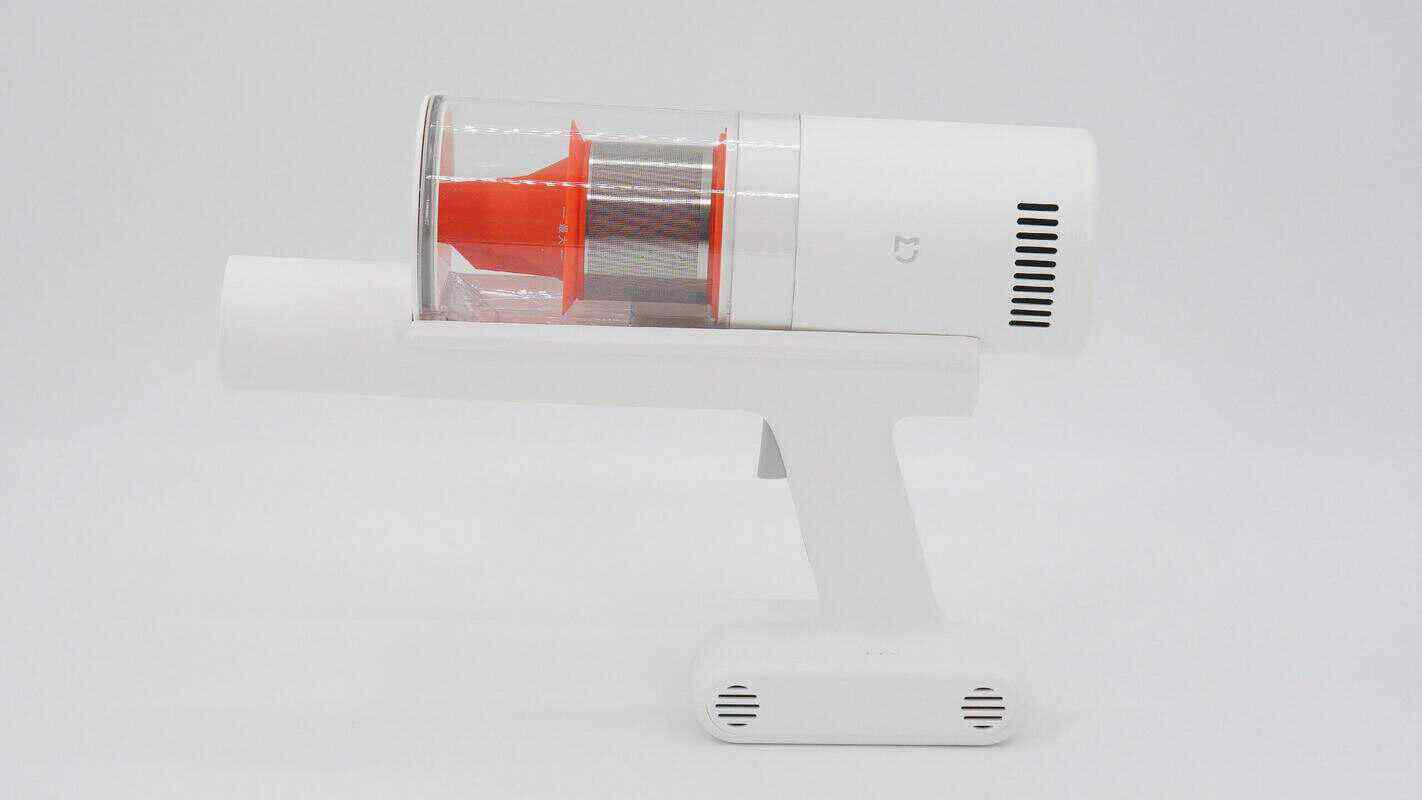

吸尘器侧面一览，透明结构内部为尘杯，右侧为吸尘器风机，并开有通风孔。尘杯带有橡胶挡尘片，可以避免灰尘外溢。

这款吸尘器的电池组保护芯片采用创芯微CM1351。

相关阅读：拆解报告：MIJIA米家无线吸尘器2 Slim

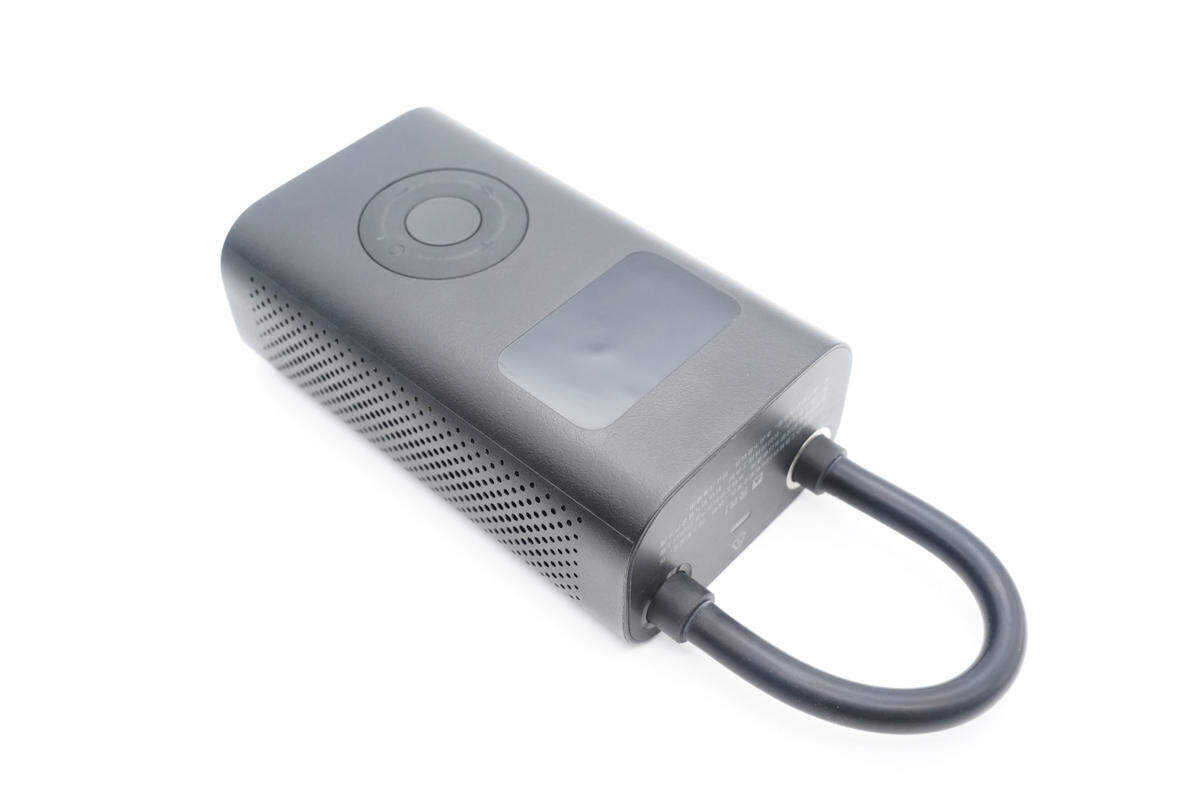

15、米家充气宝1S

米家充气宝1S，具备多种充气模式，切换充气模式就可以满足多种轮胎及球类的充气需求。充气宝采用PC阻燃材质黑色外壳，表面磨砂抗指纹，机身小巧整体看去像个锁头，采用了气管开关设计，即使置于震荡环境也不会误触导致开机。

机身正面设有气压显示屏以及重置、+、-、照明开关四个功能键。顶部外壳印有警示语，并设有LED照明灯，不仅方便昏暗环境使用，还有SOS爆闪效果，以应对突发状况。

内置的电池保护芯片为创芯微CM1020系列芯片。

相关阅读：拆解报告：MIJIA米家USB-C充气宝1S

充电头网总结

深圳市创芯微微电子有限公司成立于2017年5月，是一家专注于高精度、低功耗电池管理及高效率、高密度电源管理芯片研发和销售的集成电路设计公司，公司总部位于深圳市龙岗区宝龙科技城智慧家园，在珠海和西安设有研发中心，在上海设有销售和技术中心。公司创始团队均来自全球知名IC设计公司，核心团队拥有超过15年以上电池管理芯片和电源管理芯片设计、研发和生产测试经验。

目前创芯微旗下电池管理芯片已覆盖1节至14节电芯，从全保护到次级保护等所有产品系列和应用领域，是业内少有的整合电池&电源管理解决方案的集成电路设计公司。专注于电池&电源管理芯片领域，服务全球一流客户，致力成为全球领先的电池&电源管理芯片领导厂商。

创芯微作为业界首屈一指的锂电池保护芯片制造厂商。旗下的电池保护芯片适用范围十分广泛，从人们常用的手机、移动电源、小家电，再到电动工具。多个种类的电子设备都发现了创芯微锂电池保护芯片的身影。创芯微为这些设备提供了坚实的电池防护功能，让消费者可以安心使用，免除安全风险之忧。
