前言

在电力电子领域，高效率、高性能的电源转换技术已经成为了研究的热点。离线式反激变换器因其具有高效率、结构简单等优点，被广泛应用于各种电源转换场合。传统的反激变换器控制技术通常使用PWM（脉宽调制）来调整输出电压或电流，但这种方式在某些情况下可能会导致电路中的电压和电流应力过大，降低了系统的效率和可靠性。

针对这些问题，必易微推出了一款高性能准谐振电流模式PWM转换芯片KP223XXA，其带有频率调制和电流峰值调制功能，可优化EMI性能，从而提高电源转换效率，有效降低开关损耗。

必易微KP223XXA

必易微KP223XXA是一款针对离线式反激变换器的高性能准谐振电流模式PWM转换芯片。

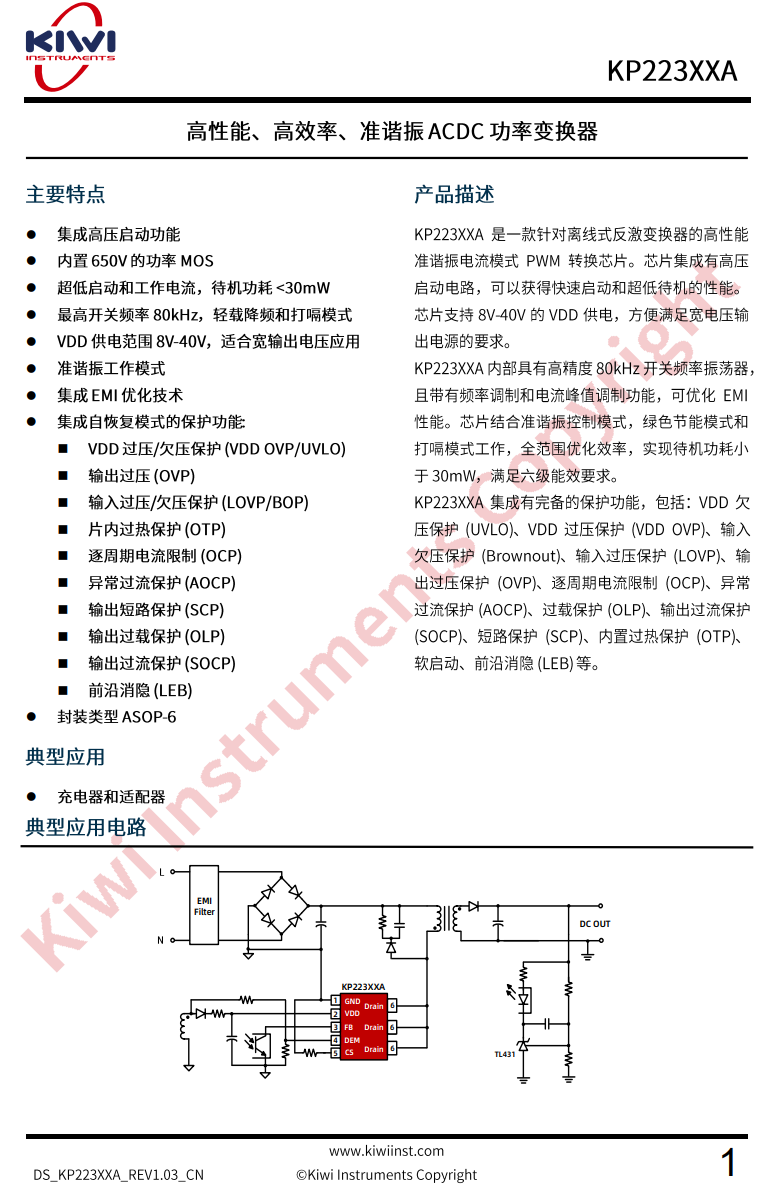

必易微KP223XXA具有高压启动功能，内置650V的功率MOS，具有超低启动和工作电流，待机功耗小于30mW，满足六级能效，具有高精度80kHz开关频率振荡器，带有频率调制和电流峰值调制功能，可优化EMI性能，具有轻载降频和打嗝模式，VDD供电范围为8-40V，适合宽输出电压应用，带有准谐振工作模式，可有效提高转换率和稳定性。

必易微KP223XXA内部集成具有自恢复模式的保护功能，包括VDD过压/欠压、输出过压、输入过压/欠压、片内过热、异常过流、输出短路、输出过载、输出过流、逐周期电流限制等保护机制，保护系统稳定可靠运行。

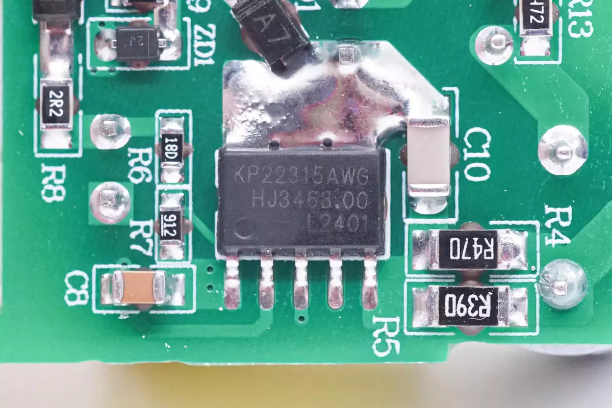

必易微KP223XXA采用ASOP-6进行封装，结构小巧，可大大节省电路板空间，适用于各种紧凑型电源设计，广泛应用于充电器和适配器之中。

充电头网总结

必易微KP223XXA是一款高性能、高效率、准谐振的AC-DC功率变换器芯片，具备650V功率MOS，具有低功耗、高精度振荡器，支持频率和电流调制，可有效提高电磁干扰（EMI）性能。内置多重保护机制确保系统可靠性，紧凑的ASOP-6封装适用于各种电源设计，广泛应用于充电器和适配器之中。
