东科半导体合封氮化镓芯片应用案例汇总

来源:充电头网发布时间:2023-09-112689浏览

前言

氮化镓芯片凭借高频、高效的特性，可以有效提升充电器功率密度，降低充电器的体积，方便日常携带出行。随着氮化镓技术在充电器中的广泛应用，“氮化镓”概念也深刻印在消费者的脑海中，现如今已经成为消费者选购充电器的一个标准。

最近充电头网发现，安克、联想、意象等厂商推出的11款充电器中均采用了东科半导体的氮化镓合封芯片。

芯片简介

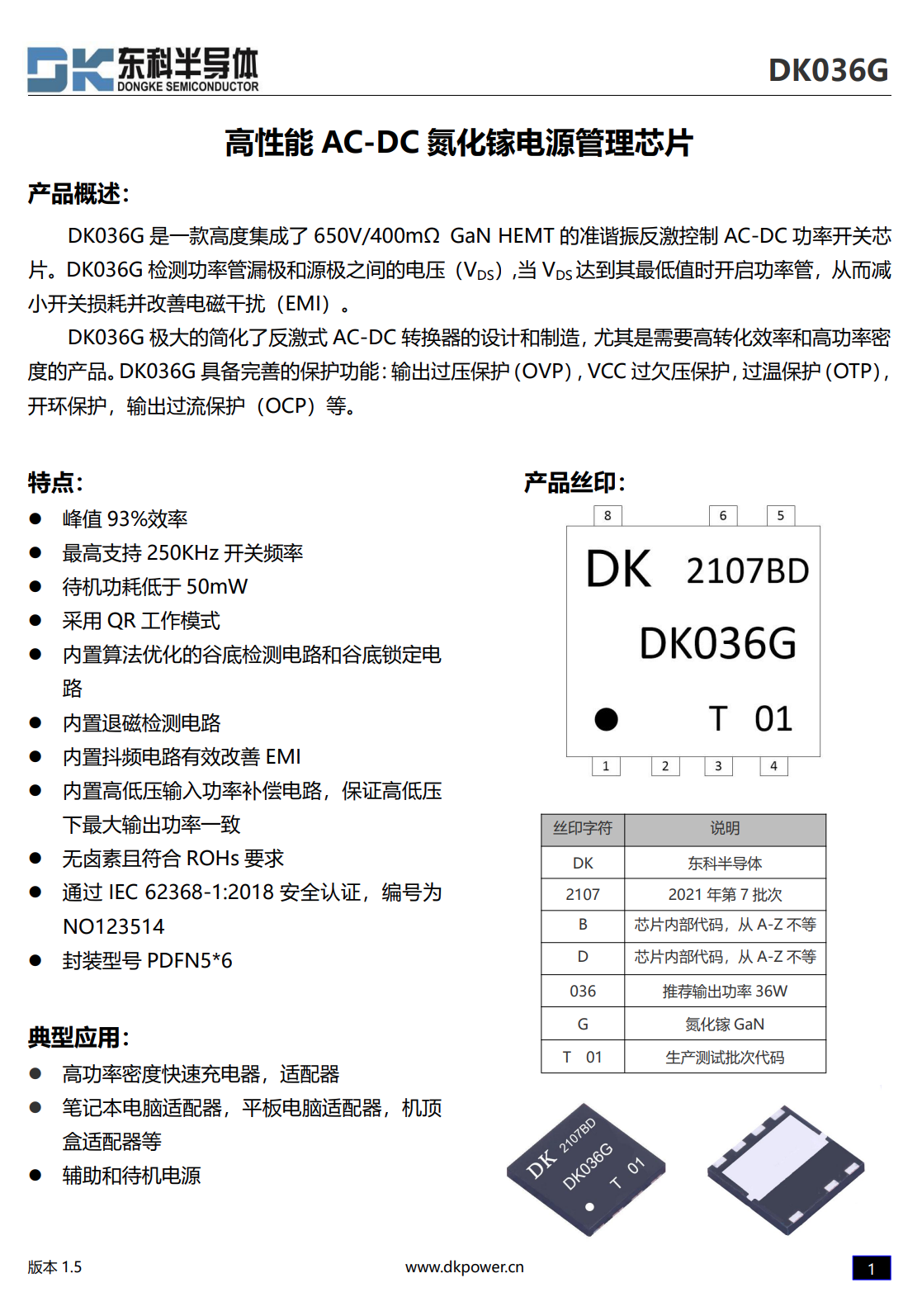

1、东科半导体DK036G

东科DK036G是一款集成了 650V/400mΩ GaN HEMT 的准谐振反激控制 AC-DC 功率开关芯片。DK036G 检测功率管漏极和源极之间的电压（VDS），当VDS达到其最低值时开启功率管，从而减小开关损耗并改善电磁干扰（EMI）。

DK036G 极大的简化了反激式 AC-DC 转换器的设计和制造，尤其是需要高转化效率和高功率密度的产品。DK036G 具备完善的保护功能：输出过压保护（OVP），VCC 过欠压保护，过温保护（OTP），开环保护，输出过流保护（OCP）等。

东科DK036G氮化镓合封芯片支持250KHz开关频率，待机功耗低于50mW，内置高低压输入功率补偿电路，内置高压启动，采用PDFN5*6封装，适用于氮化镓快充，电源适配器以及辅助电源应用。

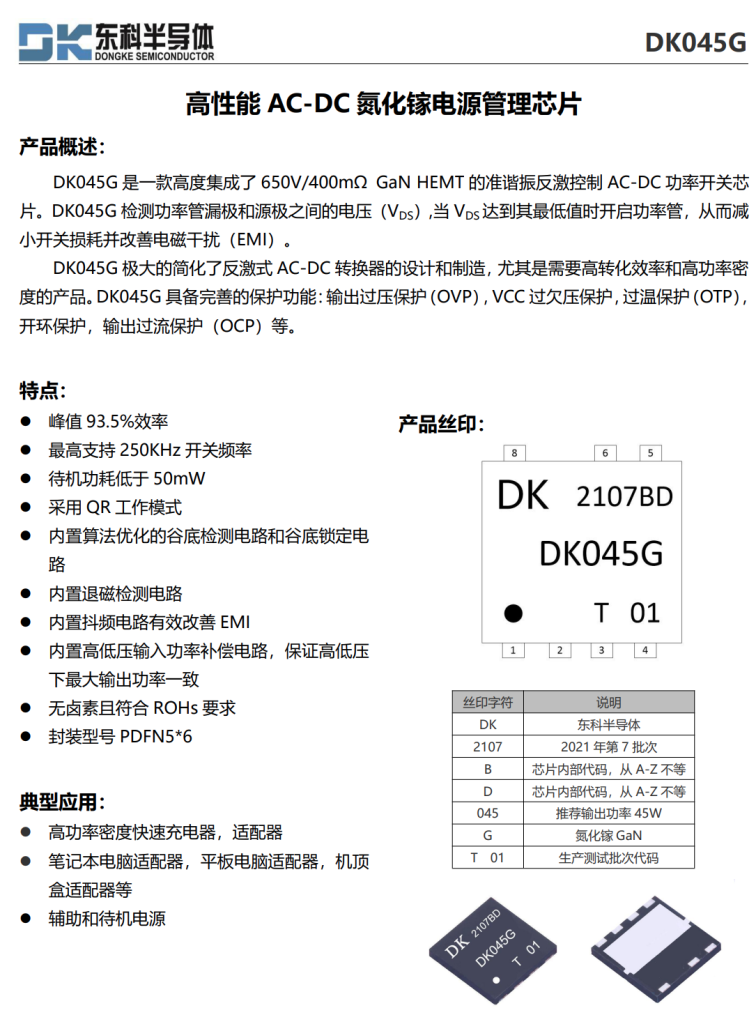

2、东科半导体DK045G

东科DK045G是一款高度集成的氮化镓合封芯片。内置650V/400mΩ GaN HEMT的准谐振反激控制 AC-DC 功率开关芯片，支持45W及以下功率应用。DK045G检测功率管漏极和源极之间的电压（VDS），当 VDS达到其最低值时开启功率管，从而减小开关损耗并改善电磁干扰（EMI）。东科DK065G采用PDFN5*6封装模式，可广泛应用于高功率密度PD快充、笔记本平板电脑适配器以及辅助和待机电源。

DK045G极大的简化了反激式AC-DC转换器的设计和制造，尤其是需要高转化效率和高功率密度的产品。DK045G具备完善的保护功能：输出过压保护（OVP），VCC过欠压保护，过温保护（OTP），开环保护，输出过流保护（OCP）等。

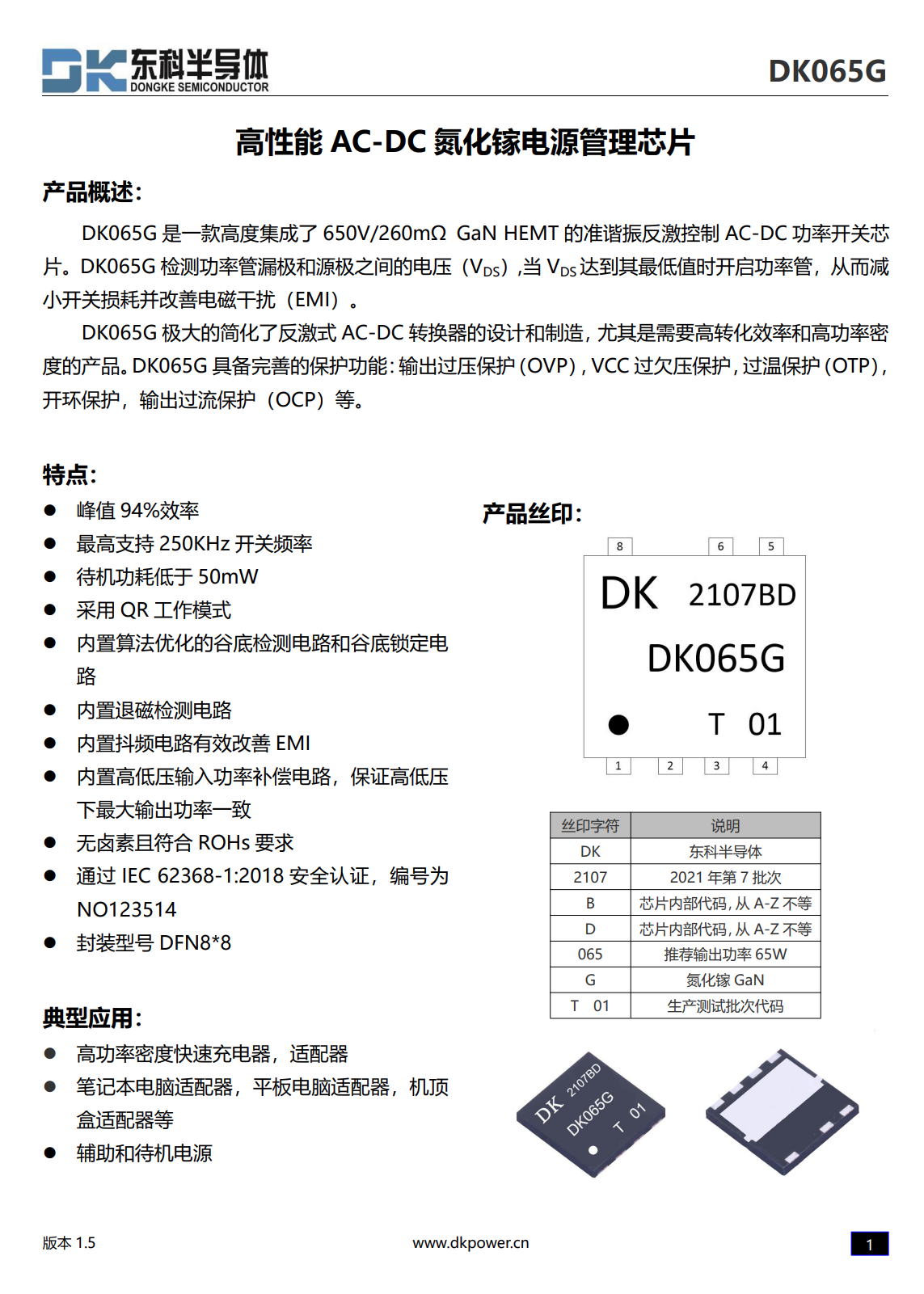

3、东科半导体DK065G

东科半导体合封氮化镓系列产品DK065G内部集成了650V/260mΩ氮化镓功率管，并集成了控制和驱动电路芯片。DK065G采用了专利的谷底锁定QR算法，在降低开通损耗，提高系统效率的同时，稳定的锁谷底算法避免了音频噪声的引入，大大简化了高功率密度反激电源的设计。DK065G具备完善的保护功能，支持输出过压保护，供电过压、欠压保护，过热保护等保护功能。

东科DK065G采用DFN8*8封装，外围元件精简，适用于高功率密度快充适配器，笔记本电源适配器等应用。

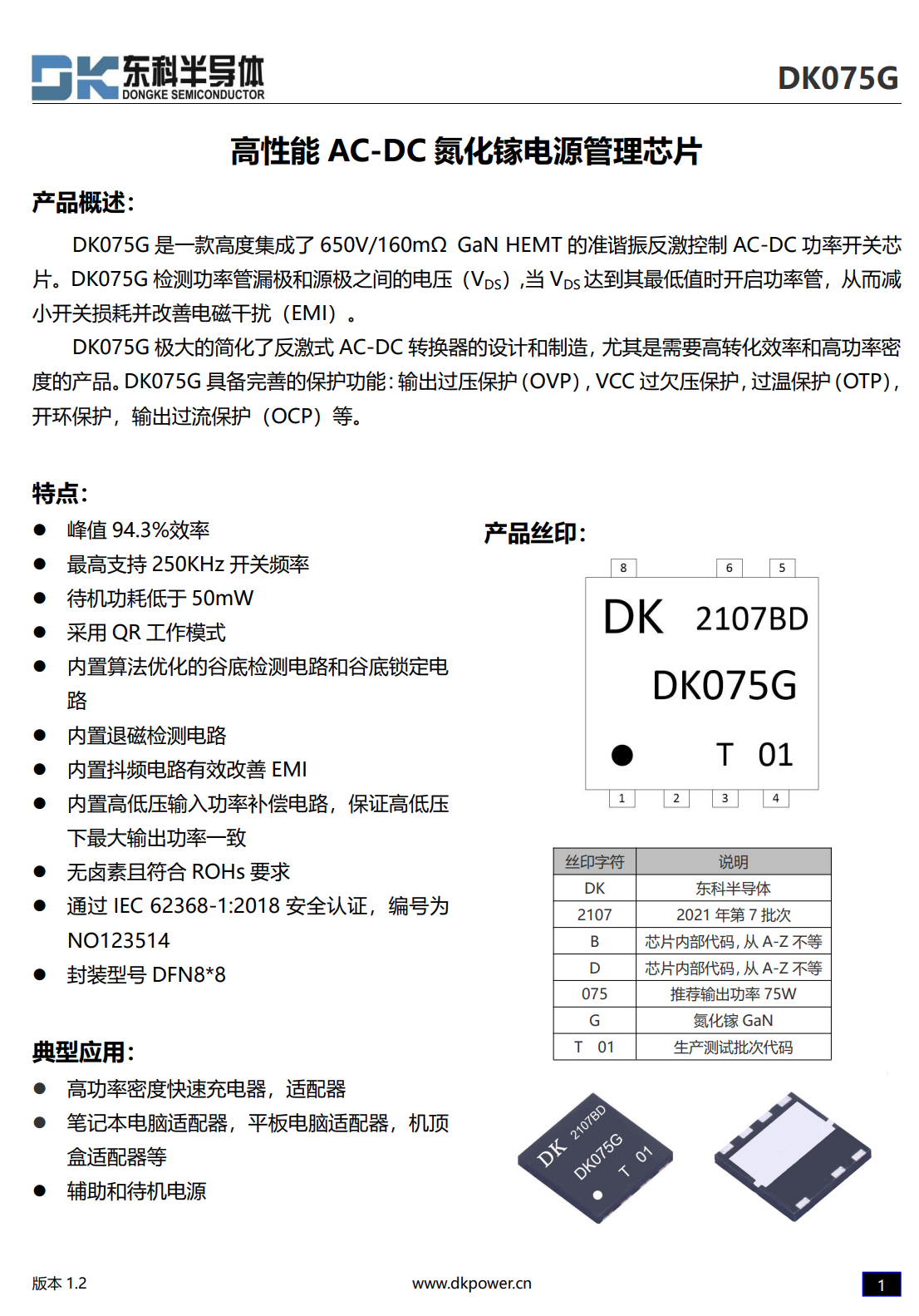

4、东科半导体DK075G

东科半导体的合封氮化镓系列产品DK075G内部集成了650V/160mΩ氮化镓功率管，并集成了控制和驱动电路芯片。DK075G采用了专利的谷底锁定QR算法，在降低开通损耗，提高系统效率的同时，稳定的锁谷底算法避免了音频噪声的引入，大大简化了高功率密度反激电源的设计。DK075G具备完善的保护功能，支持输出过压保护，供电过压、欠压保护，过热保护等保护功能。

东科DK075G采用DFN8*8封装，外围元件精简，适用于高功率密度快充适配器，笔记本电源适配器等应用。

应用案例

1、安克100W氮化镓超能充

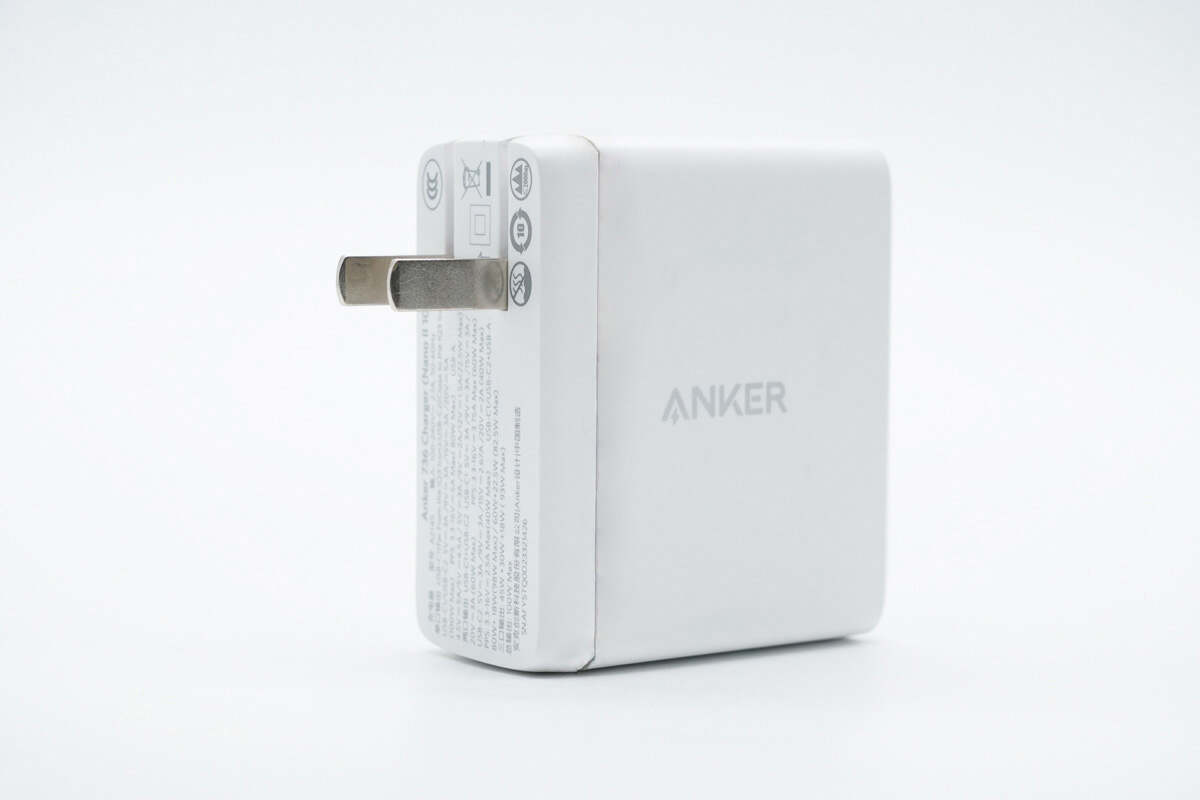

近期充电头网拿到了安克100W氮化镓超能充国行版，整体是白色配色。充电器除采用折叠国标插脚，支持100-240V宽电压输入，配置2C1A输出接口，分别支持100W PD快充和22.5W SCP快充。

安克氮化镓超能充系列均采用相同风格设计，而这款100W氮化镓超能充白色款与此前拆解过的黑色款相比，外观方面仅配色不同。作为国行版，充电器配备可折叠国标插脚，携带方便。输出端是经典银色装饰板设计，配备有2C1A三个USB接口，胶芯均为安克经典蓝色。

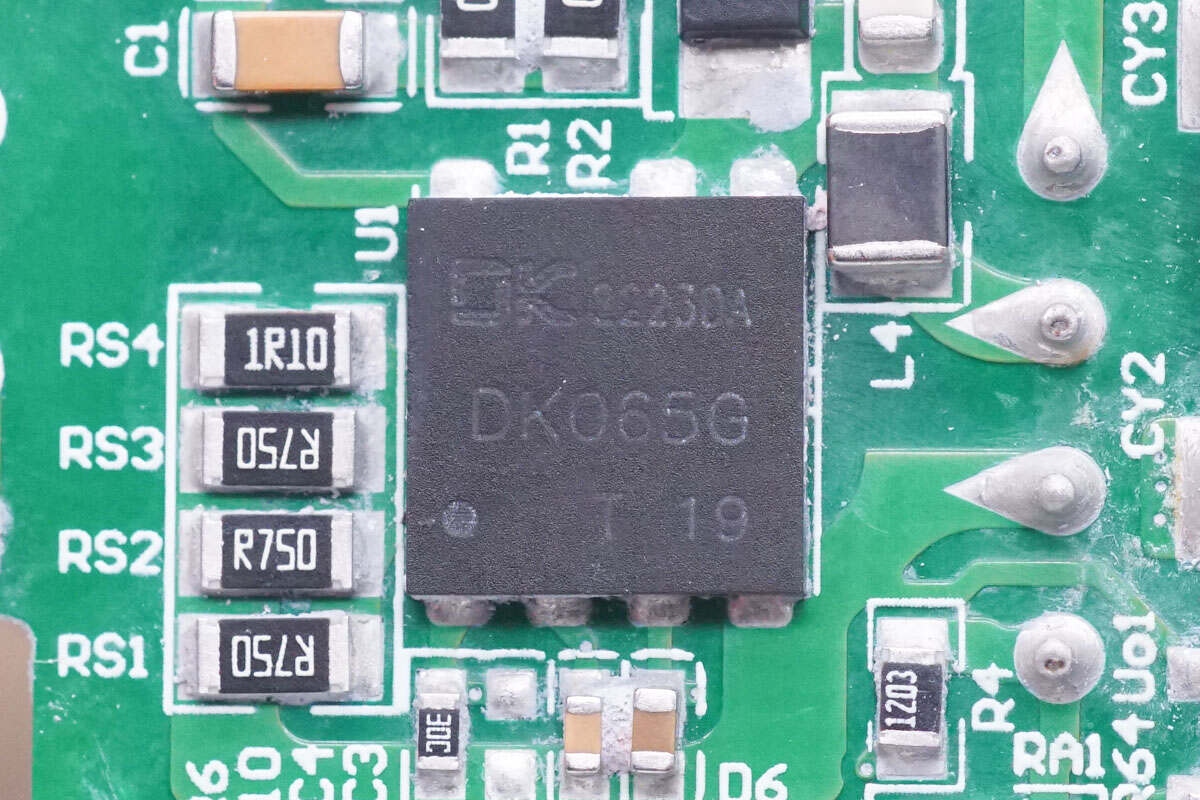

ACDC初级侧采用了一颗东科的合封氮化镓芯片DK065G。

延伸阅读：拆解报告：ANKER安克100W 2C1A氮化镓超能充A2145

2、BLUEO蓝猩先生33W氮化镓充电器

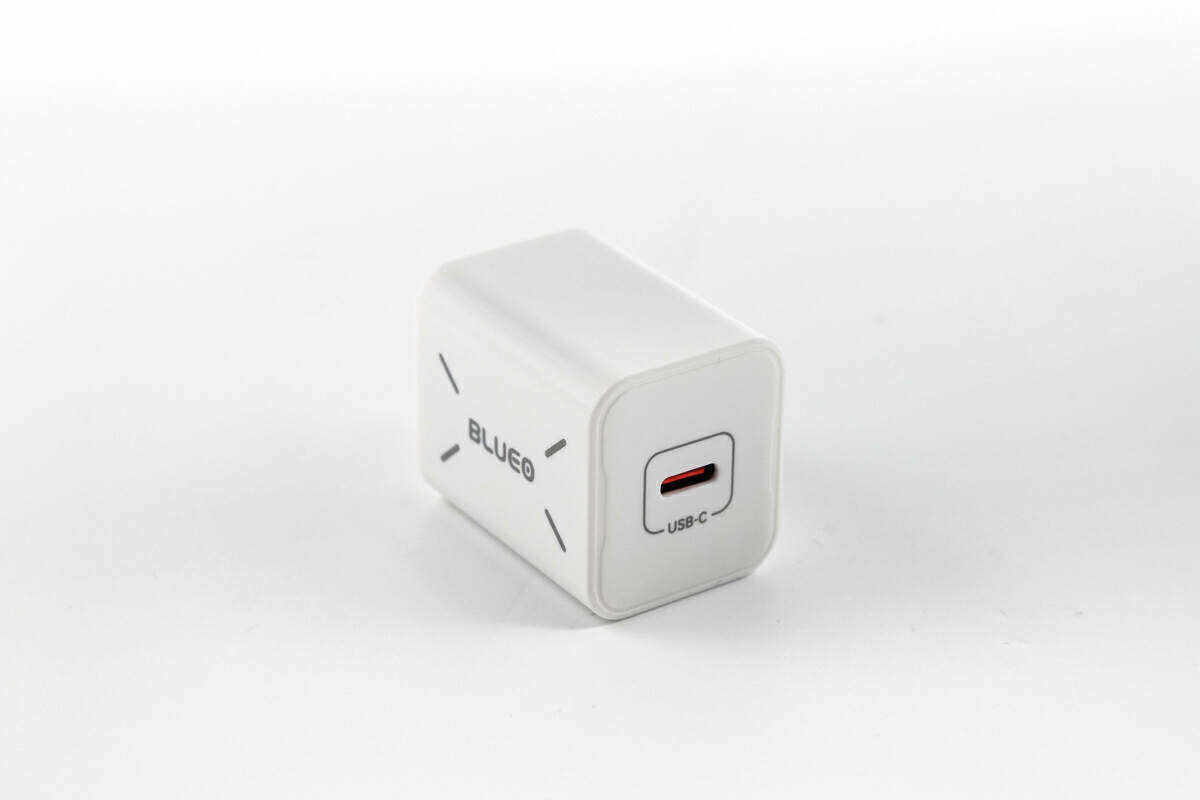

蓝猩先生推出了一款PD 33W功率的氮化镓快充，满足苹果手机，平板电脑和笔记本电脑充电需求。

充电器采用PC防火材质白色外壳，机身表明磨砂工艺处理，可以有效抗指纹，触摸手感很不错。

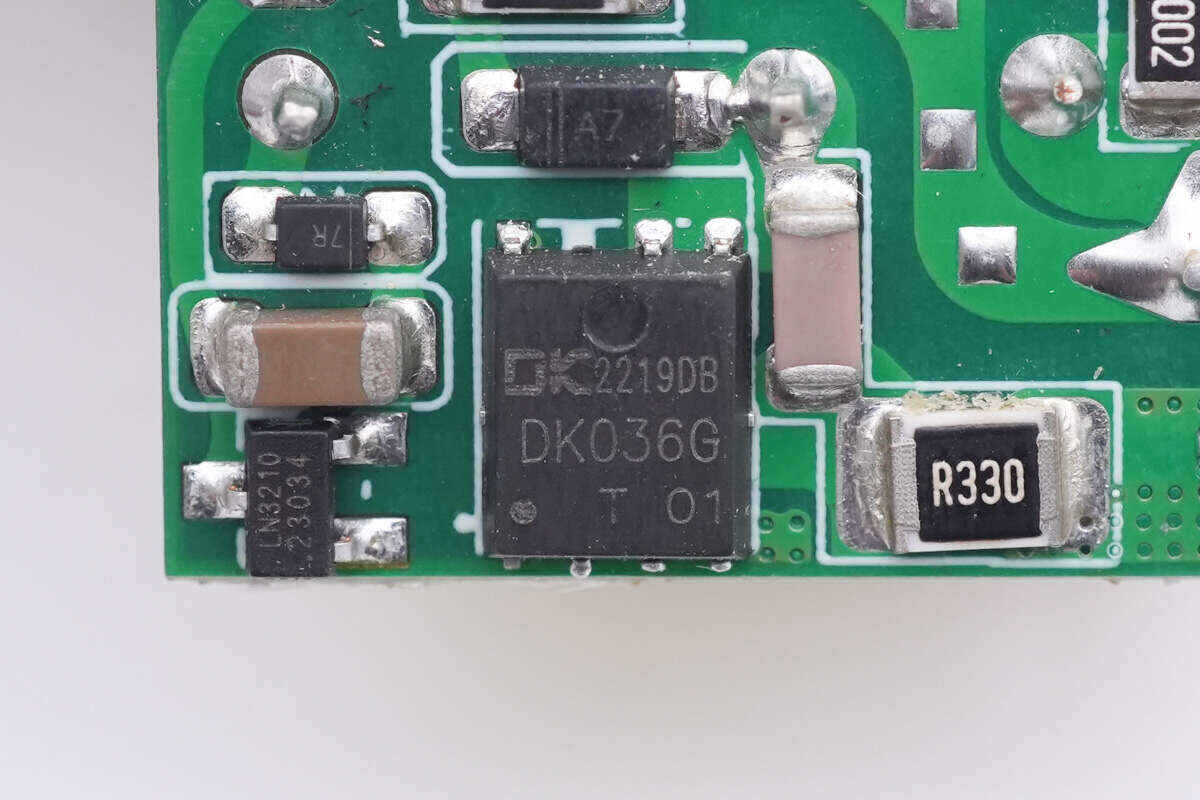

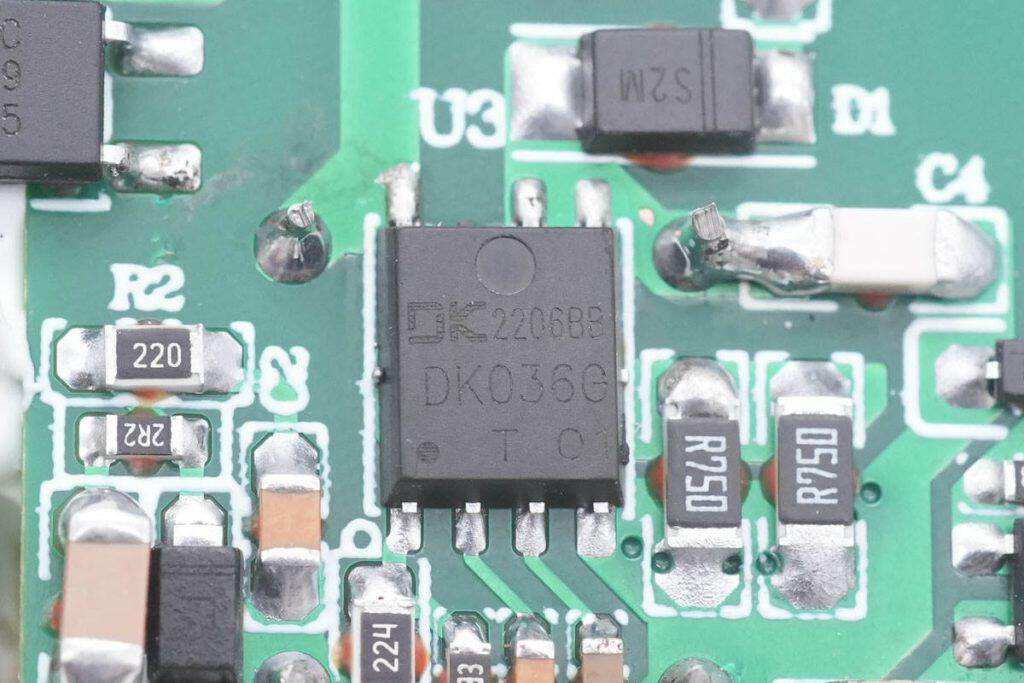

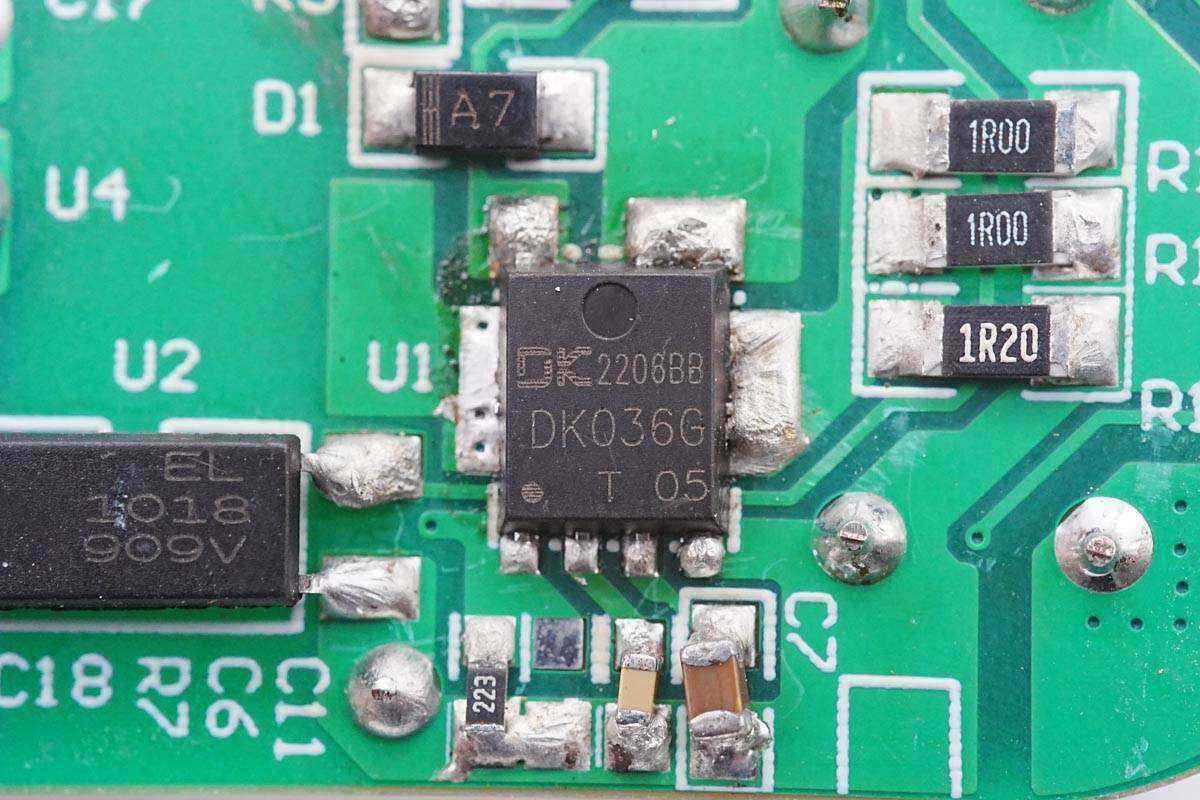

这款充电器内置东科合封氮化镓芯片DK036G如图所示。

延伸阅读：拆解报告：BLUEO蓝猩先生33W氮化镓充电器LC006

3、badu 35W双USB-C氮化镓充电器

这款充电器配备双USB-C接口，单口输出和双口同时输出最大功率都是35W，支持多种快充协议，满足消费者快充需求。

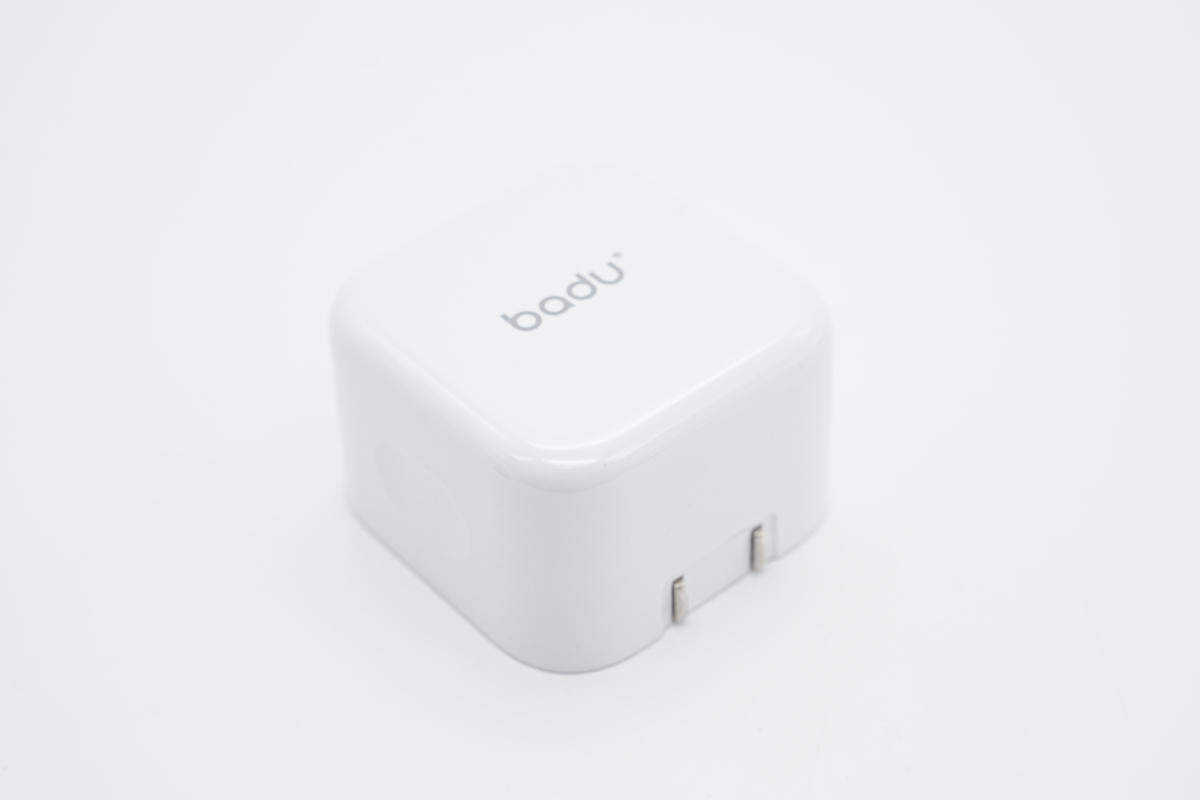

这款充电器采用时下热门“果冻”造型设计，外壳高光亮面处理，边角过渡圆润，底部平直切面可以很好贴合墙插稳定使用。侧面配有双USB-C接口，外壳上印有PD35W字样。两侧设有小凹面，方便用户插拔使用。

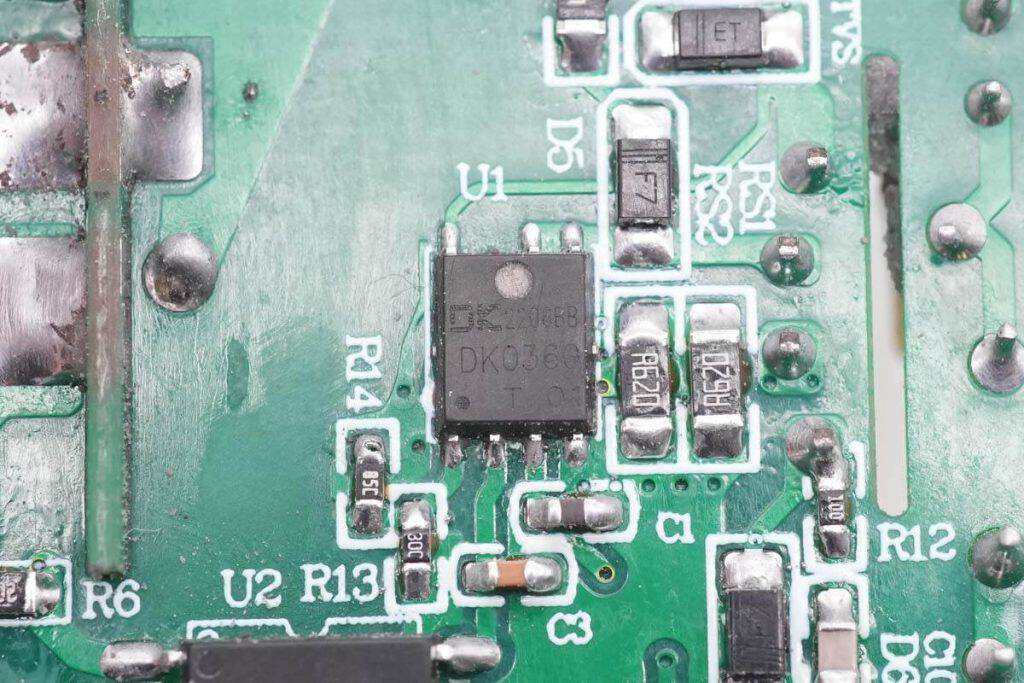

充电器内置一颗东科DK036G氮化镓合封芯片。

延伸阅读：拆解报告：badu 35W双USB-C氮化镓快充充电器

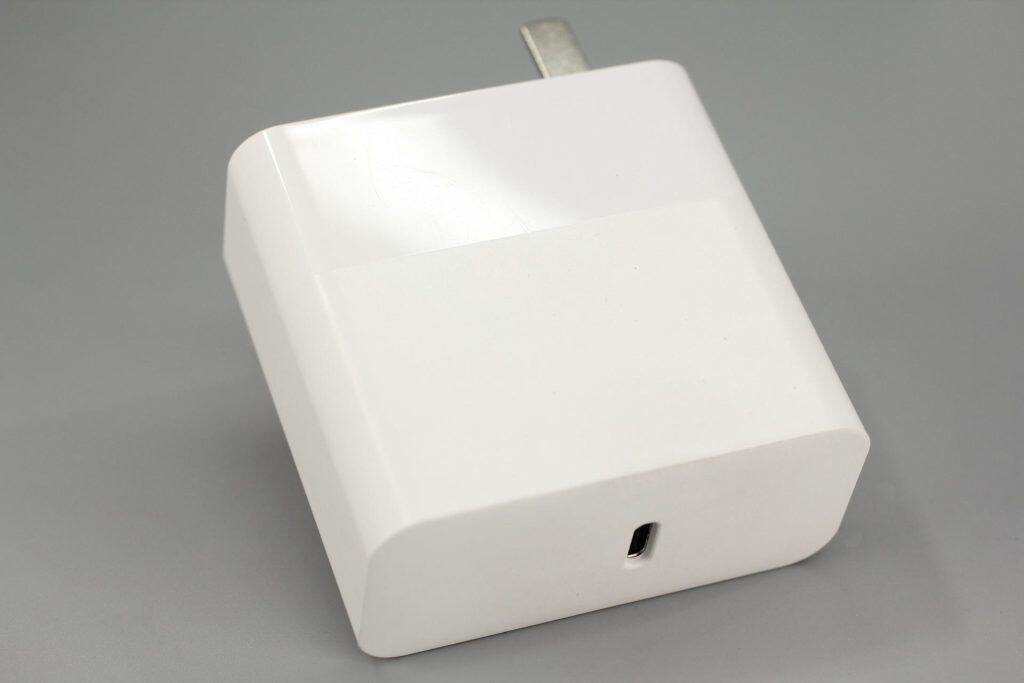

4、联想小新智能投影仪原装65W氮化镓充电器

联想为自家的轻薄投影仪配备了一款氮化镓充电器，同样小巧精致，与投影仪风格搭配，并且采用USB-C接口，支持5-20V输出电压，可以为笔记本和手机充电。

充电器采用经典直板造型设计，机身通体白色显得十分简洁。腰身外壳亮面磨砂撞色设计，两侧过渡圆润。输入端配备固定国标插脚，靠一侧布局方便插拔，输出端配有单USB-C接口，居中设计。两端边缘则过渡分明。

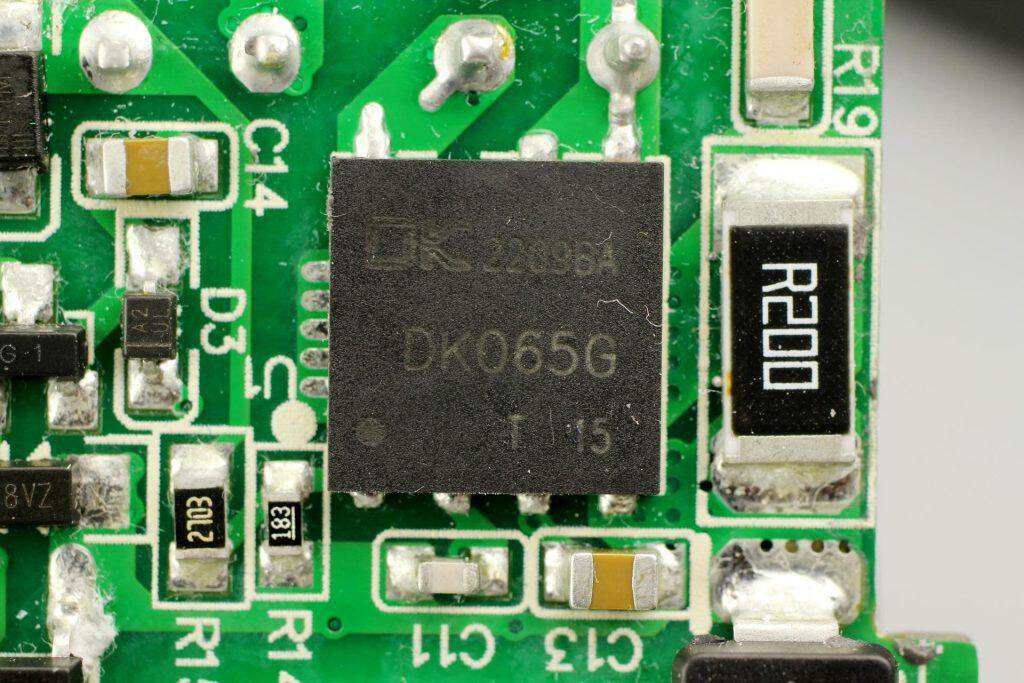

这款充电器内置一颗东科DK065G氮化镓合封芯片。

延伸阅读：拆解报告：联想小新智能投影仪原装65W氮化镓充电器

5、i-Regal 35W双C口氮化镓充电器

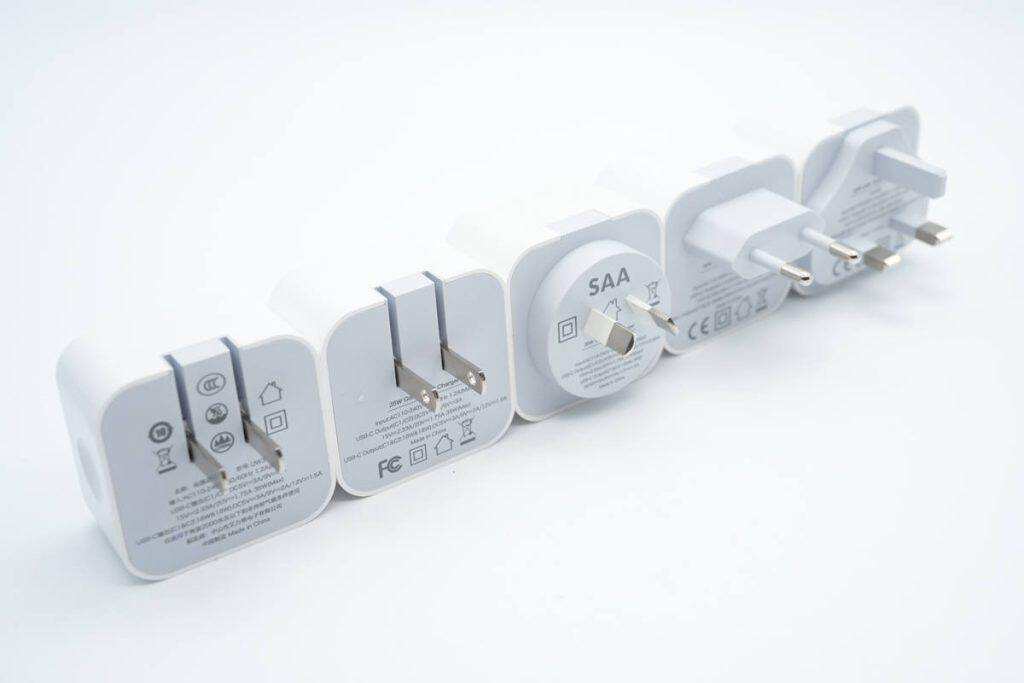

艾力格电子针对苹果引领的35W双口快充风潮，艾力格推出了一款35W双USB-C口氮化镓充电器。i-Regal35W双C口充电器可配备国标、美规、澳规、欧规和英规插脚，其中国标和美规插脚可折叠设计，方便用户携带外出使用。

五款充电器除了插脚，外观、输入输出参数、接口配置都一样。充电器顶面与侧身为一体式白色外壳，高光亮面边角圆润，两侧还设有小凹面，方便用户插拔使用。

这款充电器内置一颗东科DK036G氮化镓合封芯片。

延伸阅读：拆解报告：i-Regal 35W双C口氮化镓充电器UW35C2

6、凯控源36W双C口氮化镓充电器

凯控源科技推出了一款36W的双口氮化镓快充，采用折叠插脚设计，便于日常携带使用。充电器采用时下热门果冻造型设计，机身外壳高光亮面处理，边角过渡圆润，两侧还设有小凹面，方便用户插拔使用。

底部平直切面设计，可以很好贴合墙插稳定使用。凯控源36W充电器有两个版本，分别配备国标和美规可折叠插脚，分别面向国内和国外市场，满足不同客户的选购需求。

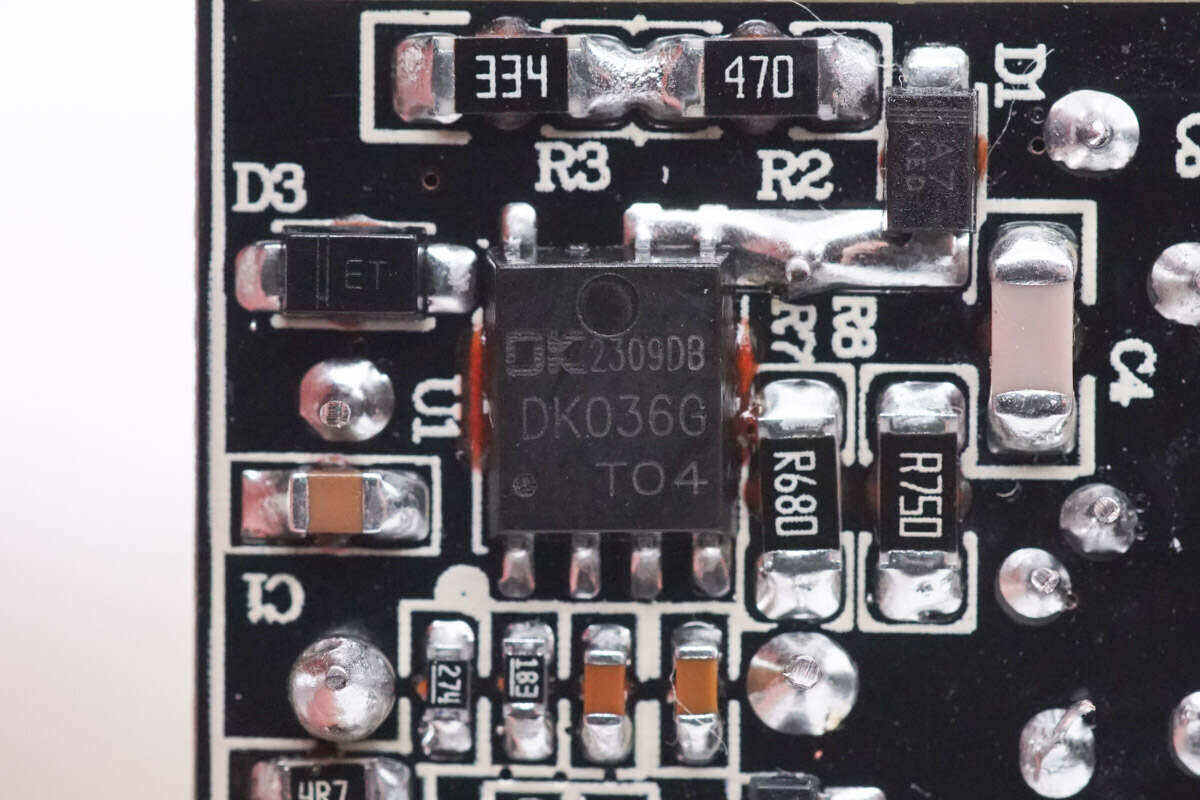

充电器内置的主控芯片为东科DK036G氮化镓合封芯片。

延伸阅读：拆解报告：凯控源36W双C口氮化镓充电器

7、佳域35W双C口氮化镓充电器

佳域这款充电器具备35W快充输出，双口同时输出时仍然支持快充，及支持双口同时使用时动态分配输出。

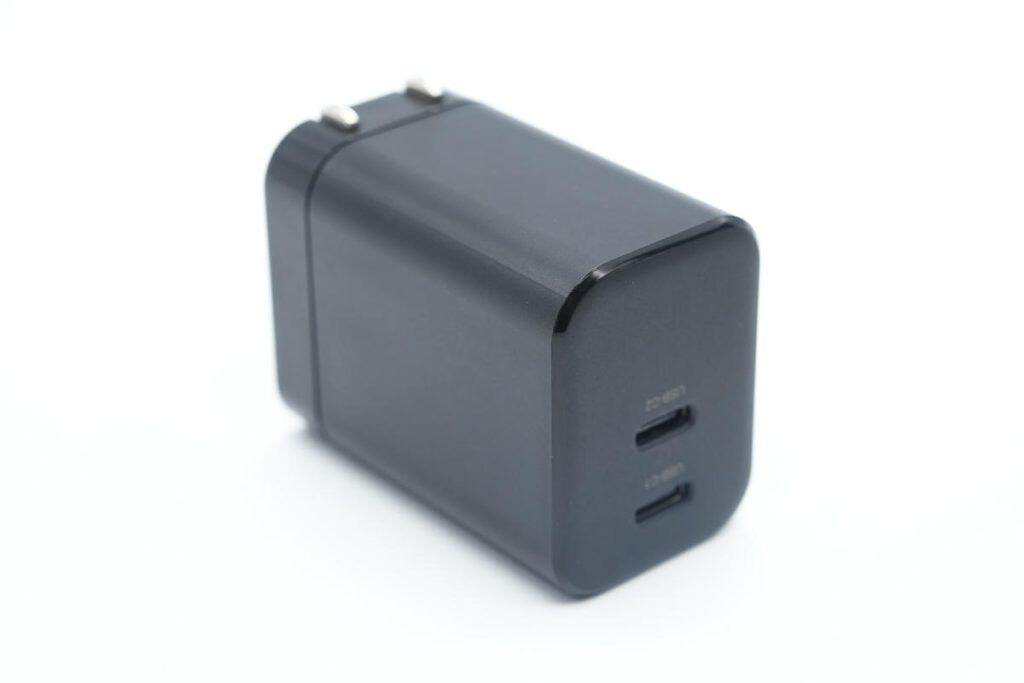

充电器采用PC材质黑色外壳，腰身大部分区域磨砂，两端亮面设计增加辨识度。充电器配备可折叠美规插脚，携带方便且不会刮伤包里其它设备。

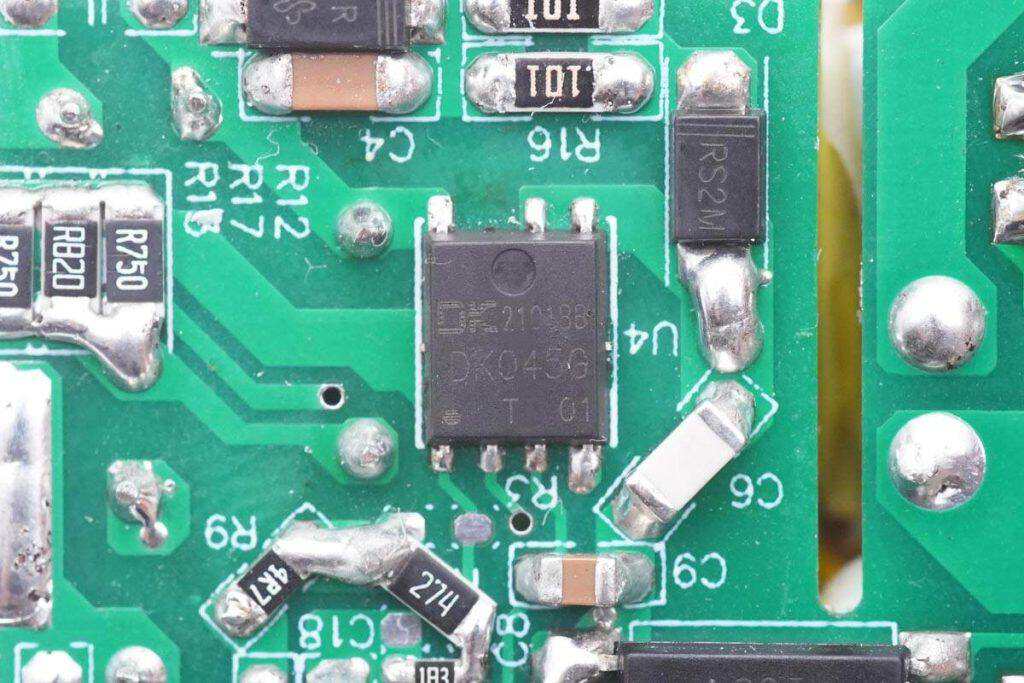

这款充电器内置的一颗东科氮化镓合封芯片DK045G。

延伸阅读：拆解报告：佳域35W双C口氮化镓充电器JY-495-CC

8、QCY意象40W 1A1C氮化镓充电器

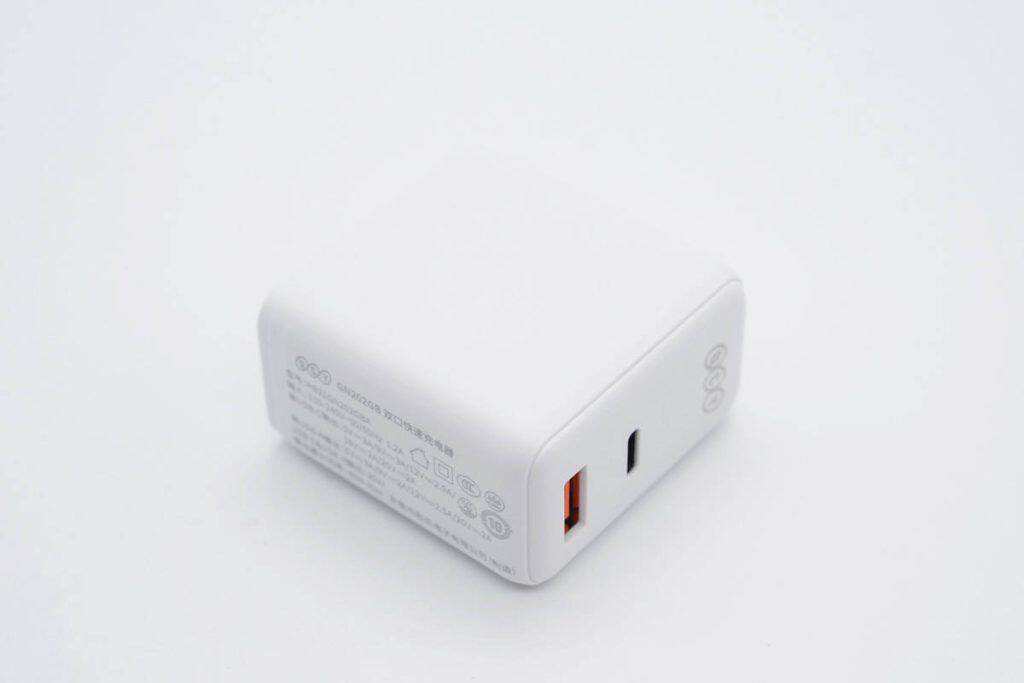

意象这款40W双口氮化镓充电器，这款充电器具备折叠插脚，外观小巧精致。充电器采用1C1A双接口设计，支持单口快充，USB-C口支持20V输出，能够为笔记本电脑充电，并支持PPS快充。

充电器采用方块造型设计，PC材质白色外壳，表面全部哑光处理，端角过渡圆润。机身正背面设有小圆凹面方便用户插拔使用。

充电器内置的氮化镓合封芯片为东科DK036G。

延伸阅读：拆解报告：QCY意象40W 1A1C氮化镓充电器

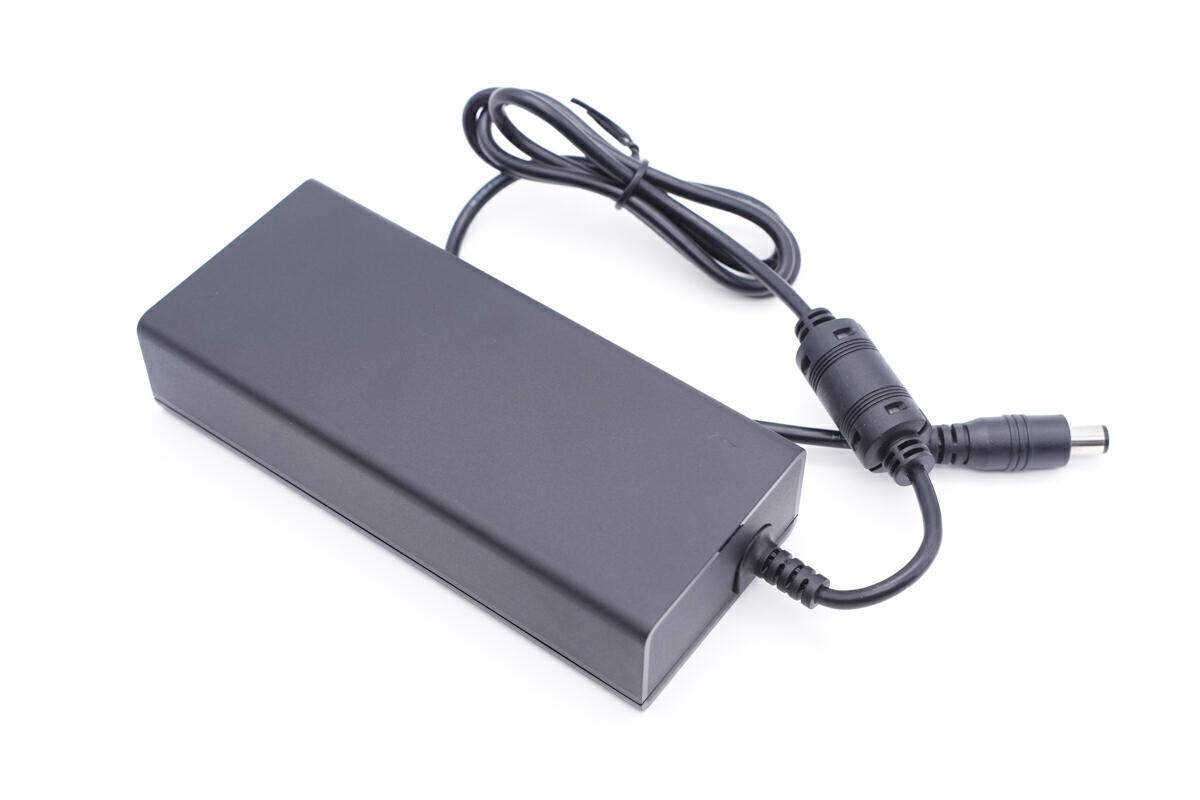

9、FJ福佳120W DC氮化镓电源适配器

了福佳电器推出了一款120W电源适配器，这款电源最显著的优势是内置了氮化镓器件，使得电源的体积得到显著缩小提高了电源效率，还能简化散热设计。电源适配器为24V输出，输出电流为5A，用途广泛。

福佳这款电源适配器外观和福佳240W DC氮化镓电源适配器一样，自带DC输出线缆。机身经典长方体造型，修长扁平，外壳磨砂抗指纹，输入端电源线可拆卸设计，可灵活更换。机身顶部同样设计有指示灯。

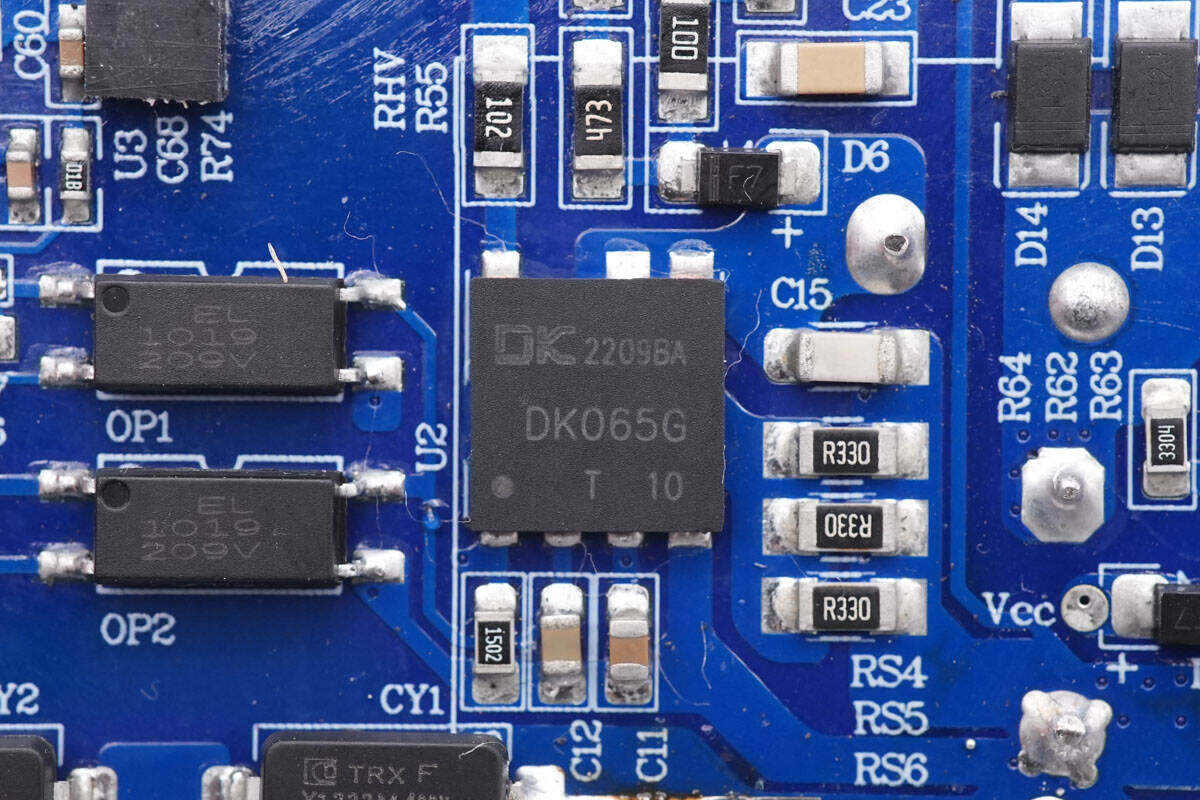

适配器内置的氮化镓合封芯片来自东科，型号DK065G。

延伸阅读：拆解报告：FJ福佳120W DC氮化镓电源适配器

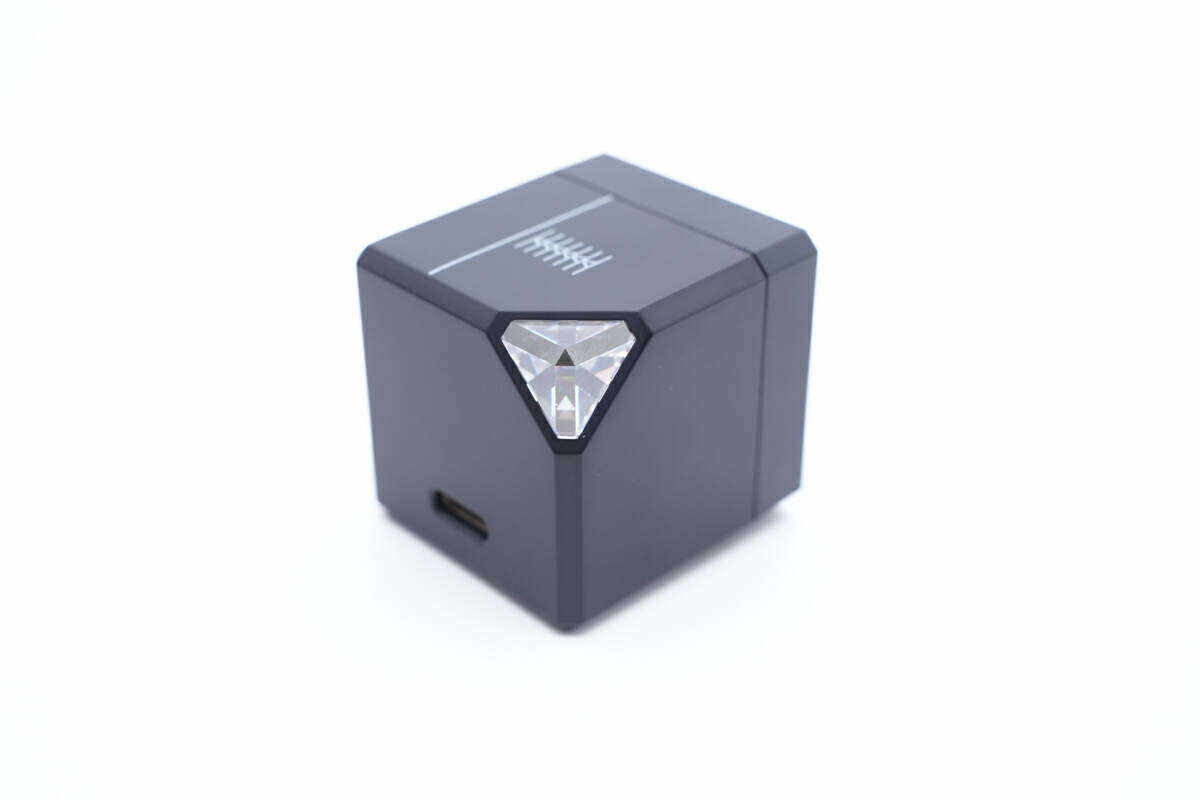

10、TEGIC特极客水晶35W氮化镓充电器crystal 35

TEGIC特极客推出了一款全新设计的迷你充电器，这款充电器为氮化镓充电器，具备35W输出功率，并加入折叠插脚，配合立体堆叠设计，体积小巧便于携带。这款充电器共提供了波点夜光 (锆石)、双缝干涉 (锆石)、拉姆斯 (玻璃)三种款式，各有独特特色。

产品物如其名，创新性的在端角处加入了锆石（风信子石）设计，璀璨透亮如钻石。此外该端角处还内置LED灯，支持顶部触控开关，夜间化身小夜灯，如此设计让这款产品化身完美桌搭。

充电器内置的氮化镓很封芯片来自东科，型号DK036G。

延伸阅读：拆解报告：TEGIC特极客水晶35W氮化镓充电器crystal 35

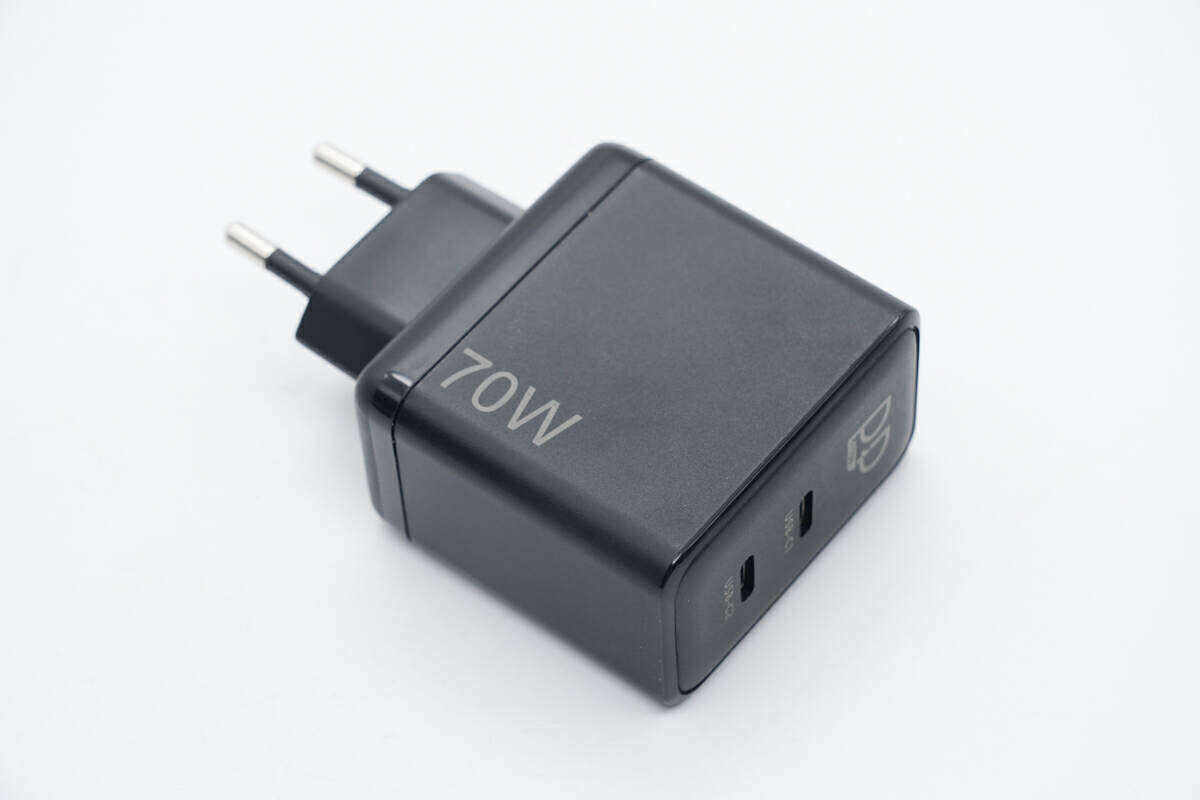

11、创富源70W双USB-C口氮化镓充电器

创富源电子推出了一款70W双USB-C氮化镓充电器，充电器为双USB-C接口配置，任一接口单独输出时，支持70W输出，双口同时输出时支持功率自动分配功能，且双口均支持快充，能够满足笔记本电脑与手机的快充充电。

这款充电器为固定欧规插脚设计，并且支持定制插脚。外壳采用PC阻燃材质，机身外壳做了磨砂抗指纹处理，不过腰身靠近下方区域以及顶面边缘高光亮面撞色点缀。

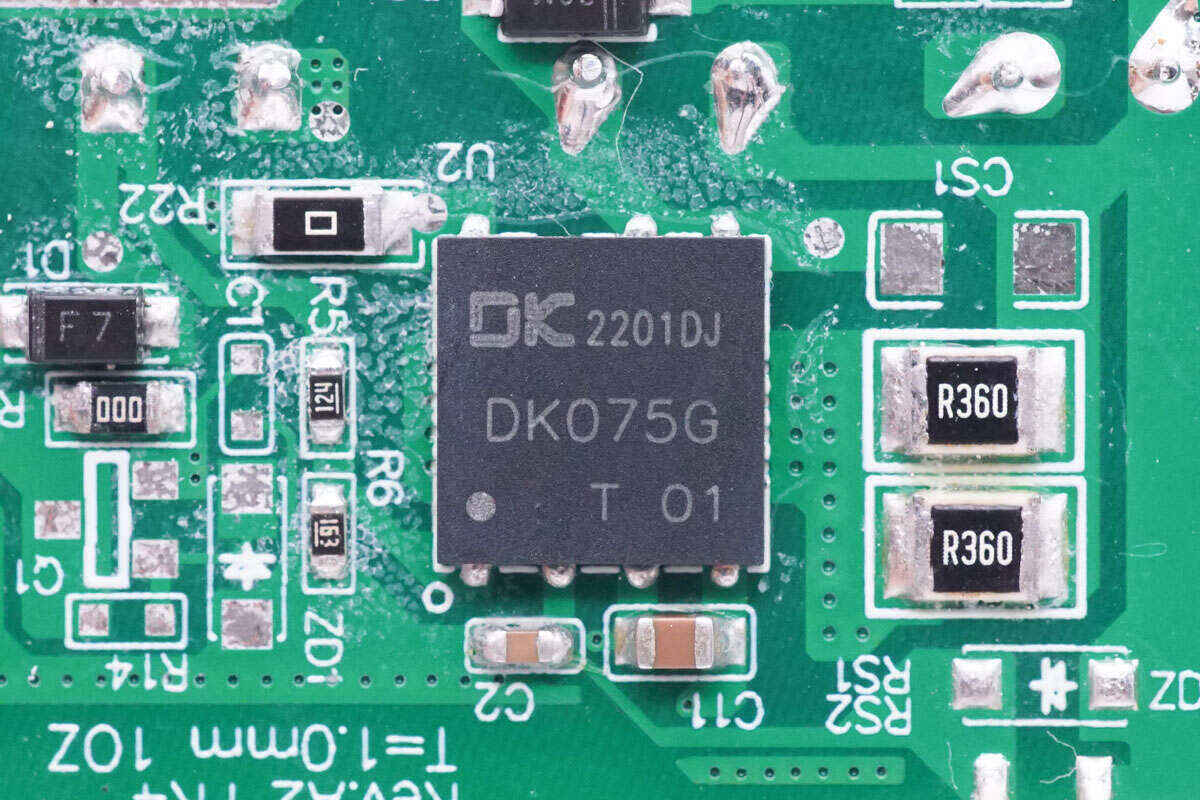

内置的氮化镓合封芯片为东科DK075G。

延伸阅读：拆解报告：创富源70W双USB-C口氮化镓充电器CFY-X70EU-CCF

充电头网总结

东科半导体（安徽）股份有限公司，成立于2009年10月，主要从事高频高效绿色电源IC和大功率电源IC的设计、生产、制造和销售。是由业界资深专家共同组建，拥有国内、外顶尖人才的技术与产业化队伍。公司成立以来，一直坚持自主创新的核心路线，专注技术研发，形成了多项专利壁垒、电源类自供电技术壁垒、多芯片合封技术壁垒的自我保护机制，建成了集研发、设计、封测、销售为一体的综合科技创新体系，旗下所有产品都拥有完整的自主知识产权。

随着氮化镓快充市场的不断发展，相关的的电源技术也在不断更新迭代，传统的氮化镓电路需要控制器、驱动器、氮化镓功率器件三种芯片组合使用，电路设计比较复杂，开发成本高、占用空间大。而东科半导体推出的氮化镓合封芯片将三款芯片合为一体，有效降低占板空间，简化电路设计，降低制造成本。因此，东科半导体的合封氮化镓芯片才能被安克、联想、意象等多家厂商的11款产品采用。
