前言
MOVESPEED移速推出一款35W「超能充」，再次刷新市场对移动电源充电功率的认知。而对即将入手iPhone 15系列、华为Mate 60 系列的用户来说，更好的充电搭档已经出现。
这款移动电源，拥有20000mAh超大容量，且有2A1C接口——USB-C接口具备35W PD快充输出和33W PPS快充输出，不仅能快充手机，还能提升平板电脑、笔记本电脑续航。加上最高支持22.5W的USB-A口，兼顾传统设备和安卓手机的充电需求。下面充电头网就带来这款移动电源的拆解，看看内部的方案和用料。
此前充电头网已经对这款产品进行了详细评测，此外拆解过移速80000mAh 130W“轻泡”户外移动电源、移速70000mAh能量魔方移动电源、移速130W快充移动电源等产品，欢迎查阅。
移速35W超能充移动电源开箱

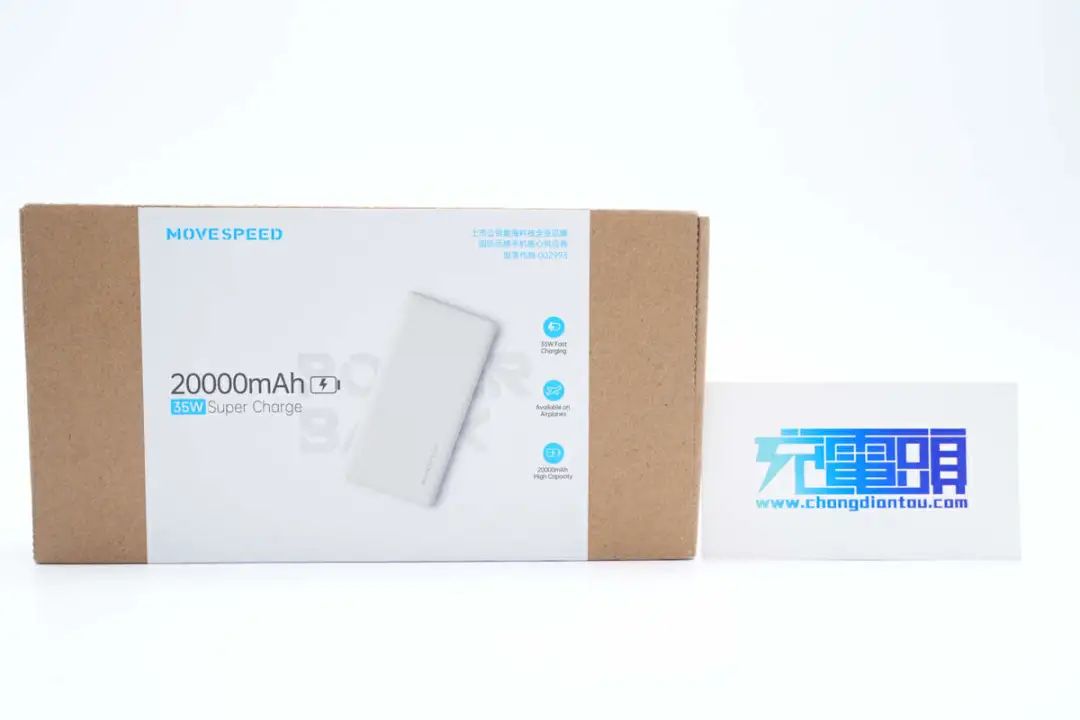

移动电源采用牛皮纸盒包装，并贴有封贴，顶面印有MOVESPEED、产品外观、20000mAh、35W超级快充以及卖点标识等。

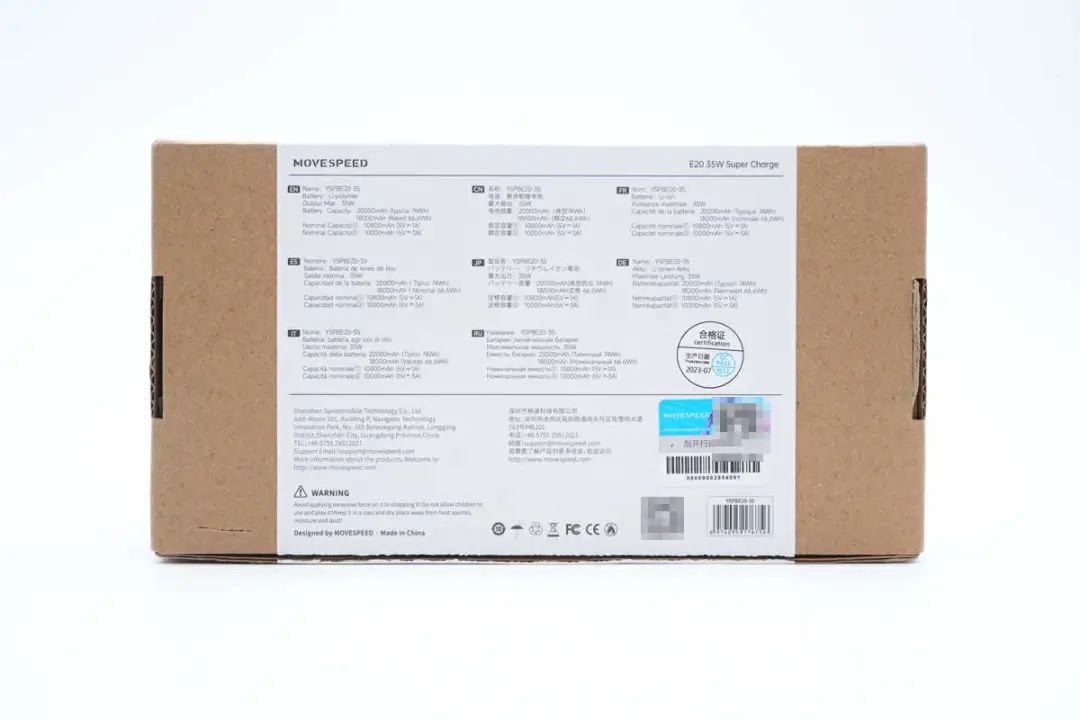

底部印有产品多语言版本规格参数、商家信息以及相关认证等。

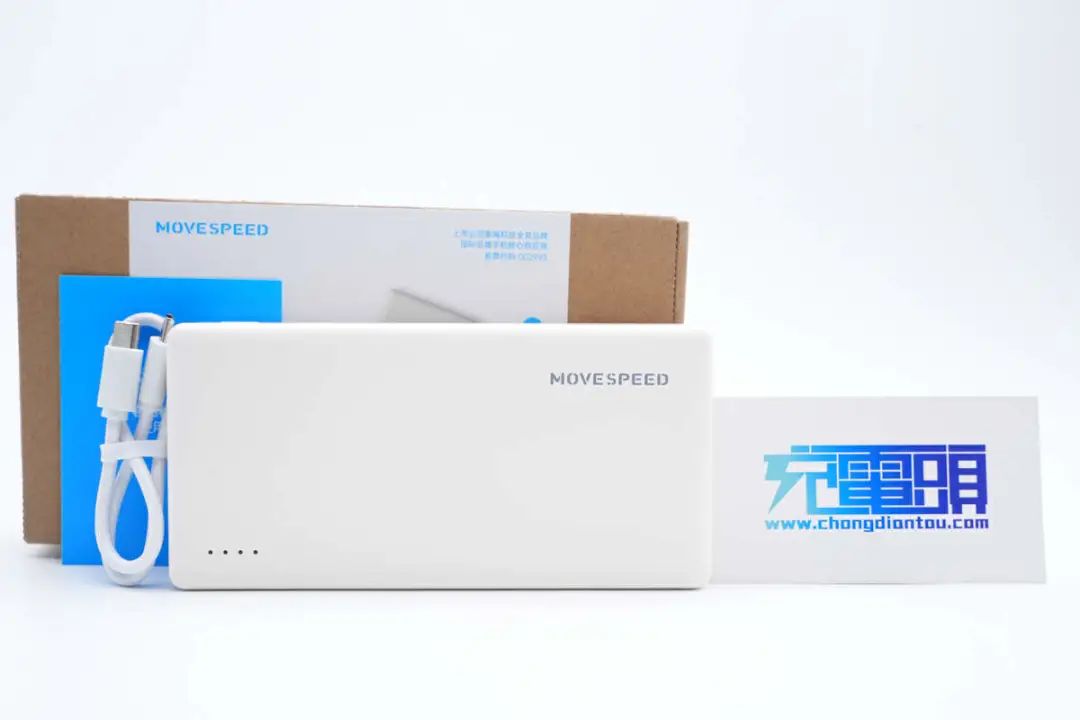

包装内含移动电源数据线以及使用说明书。

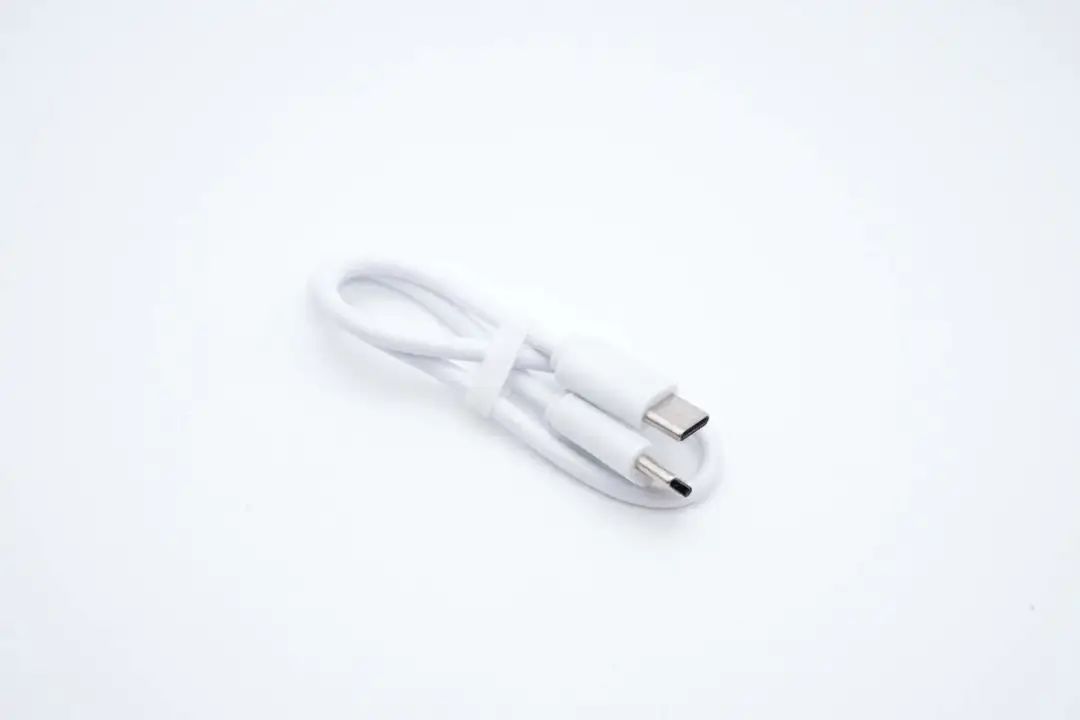

附带数据线是C to C短线，常规白色配色，短线理念设计方便用户携带和边充边用。

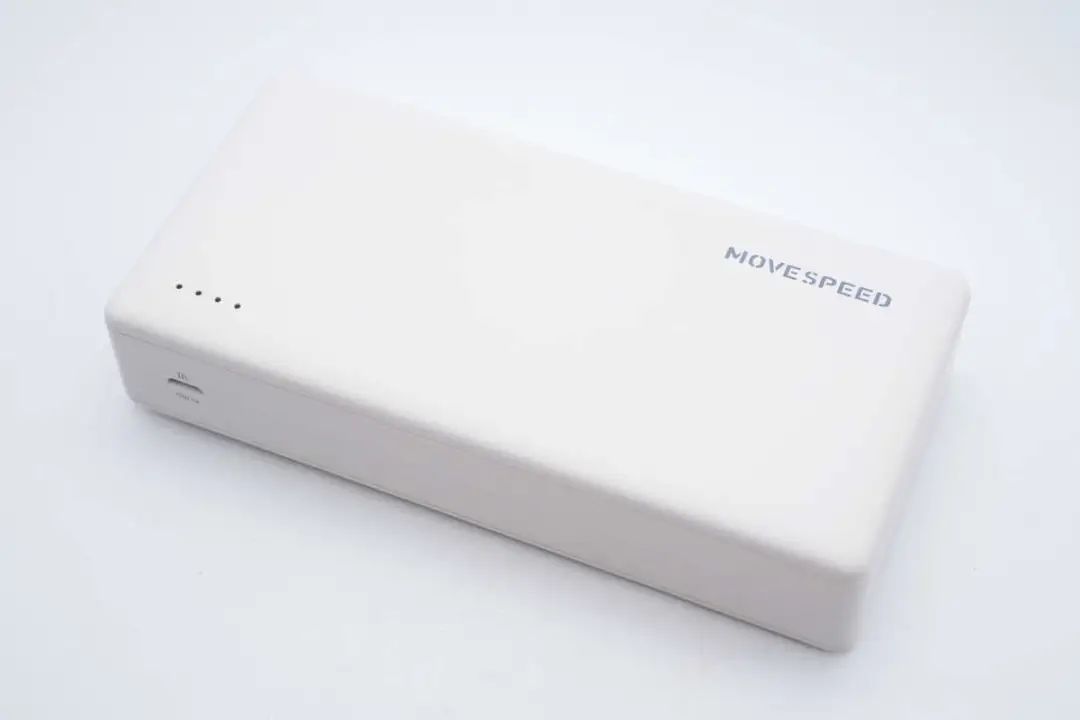

移速这款移动电源采用PC防火材质白色外壳，表面磨砂抗指纹，边角过渡圆润持握不硌手，整体设计风格简约。

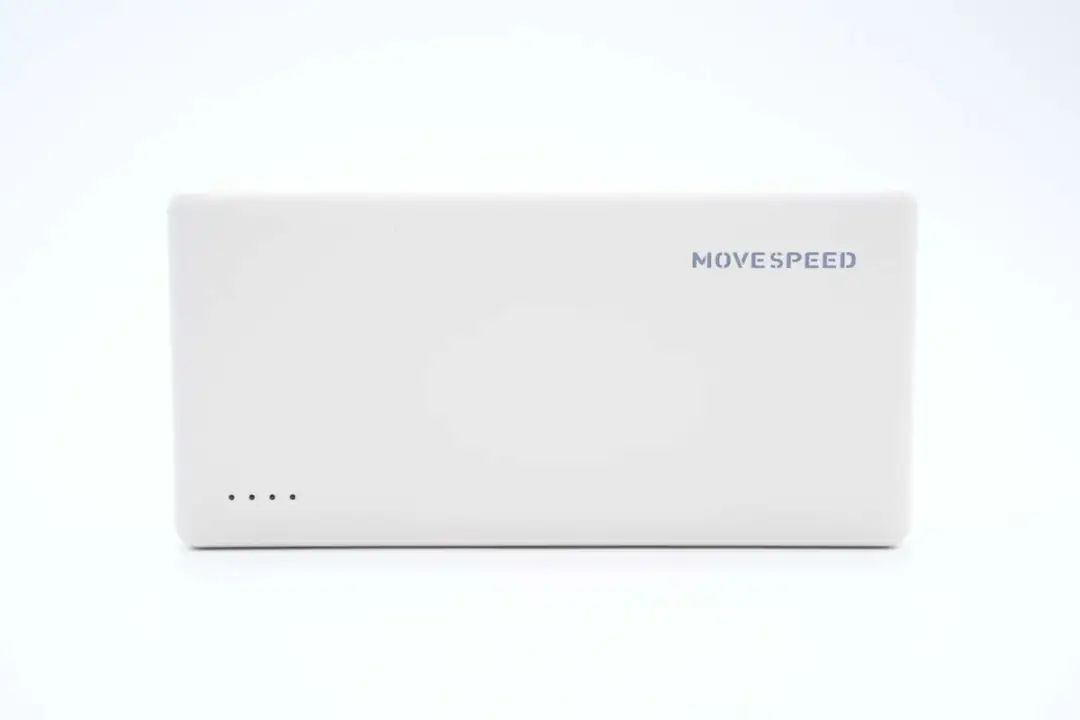

机身顶面对角处分别印有MOVESPEED品牌和设有电量指示灯。

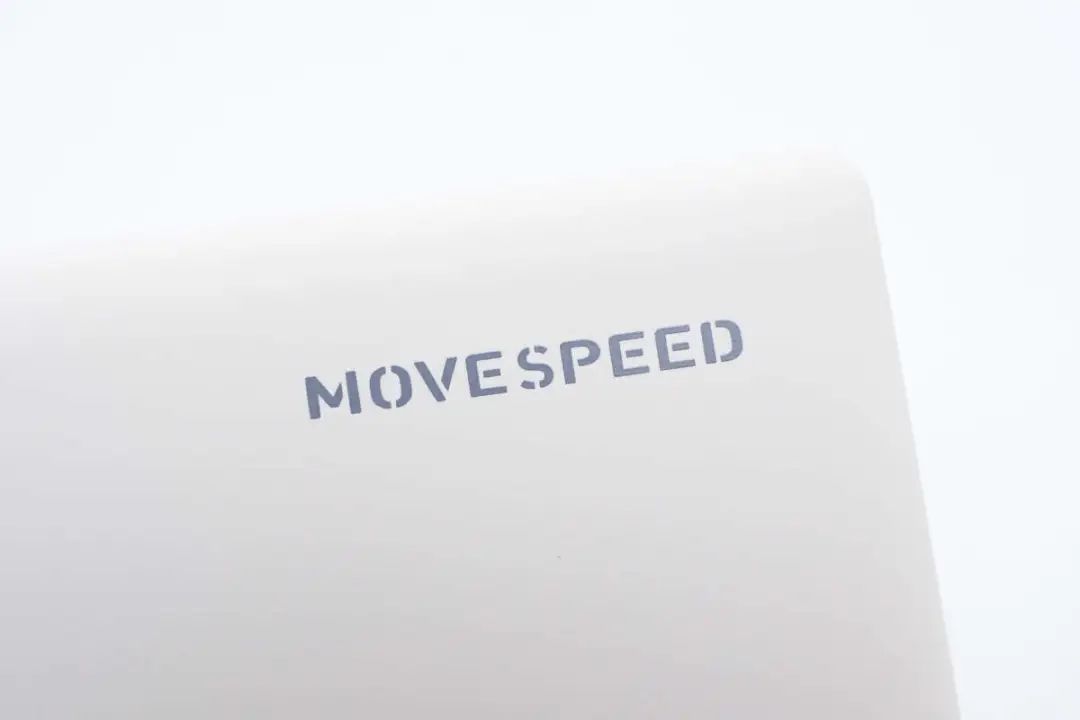

MOVESPEED品牌特写。

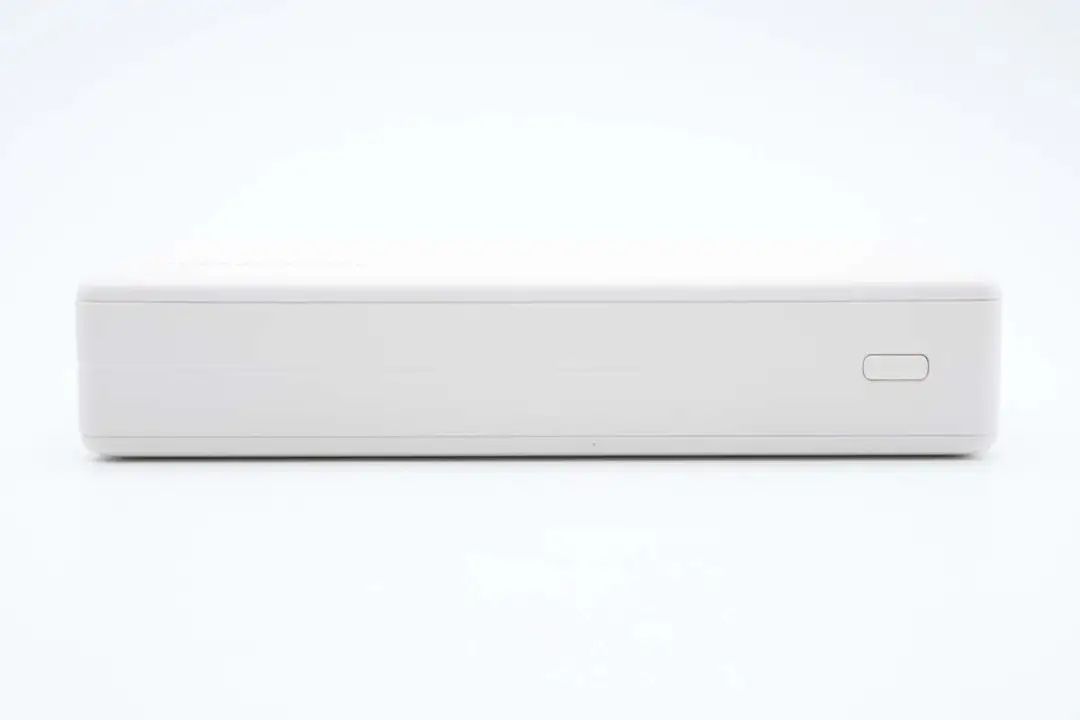

机身一侧设有电源键，外壳中间区域设计有一道凹槽。

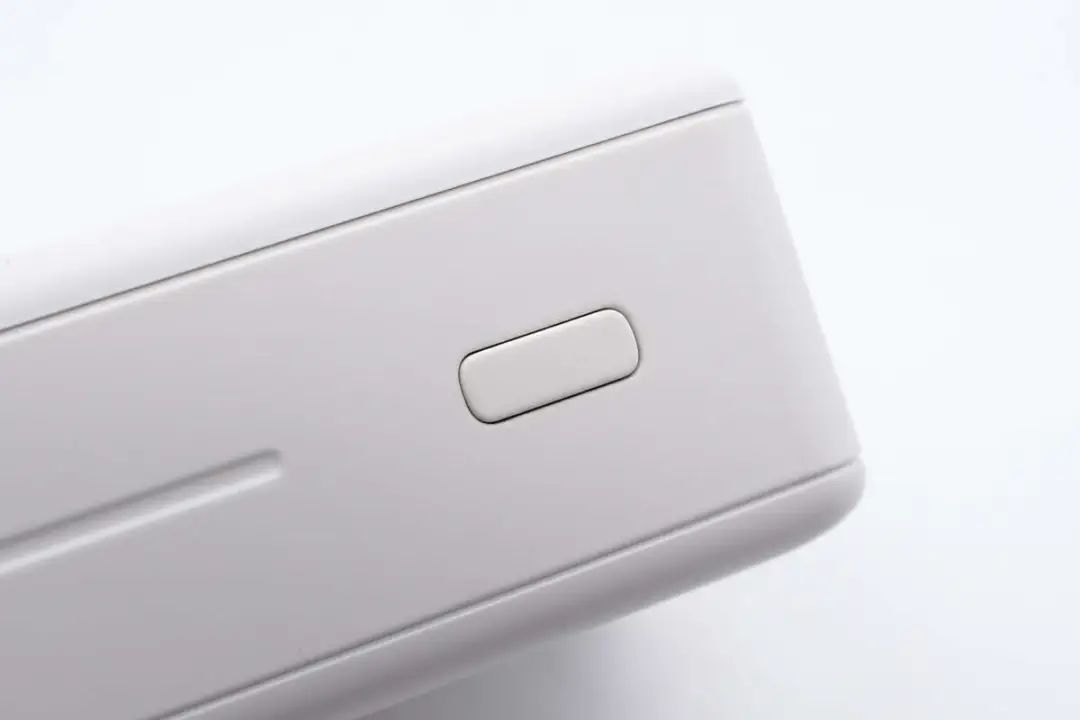

移动电源电源键特写。

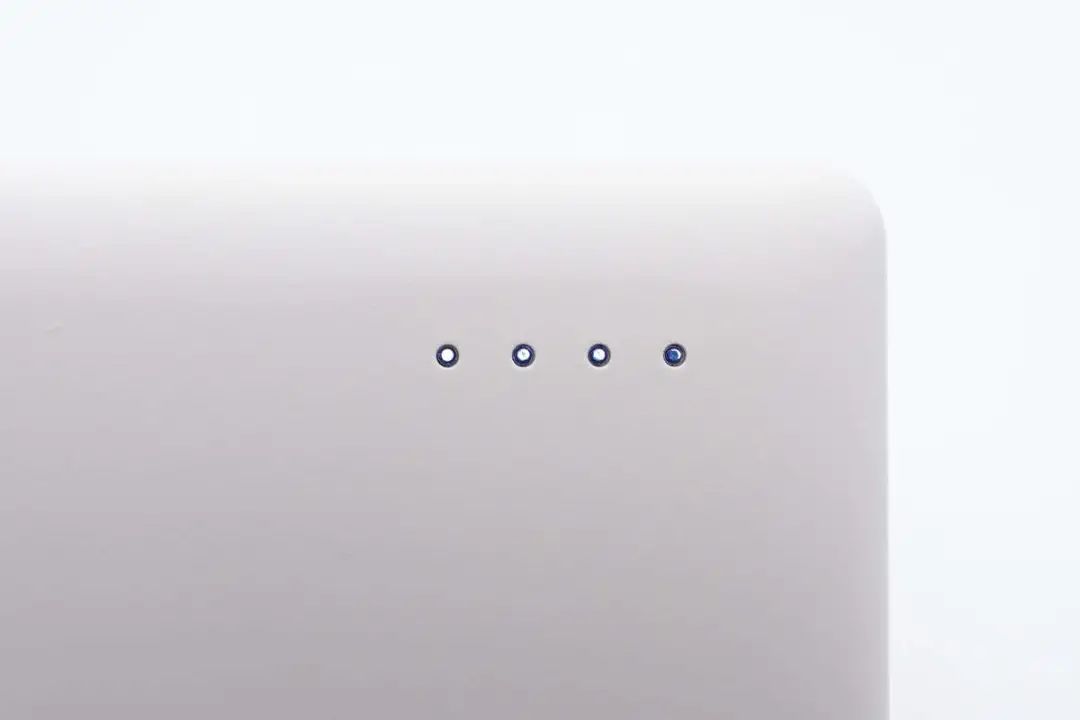

按下电源键，顶面电量指示灯亮白光。

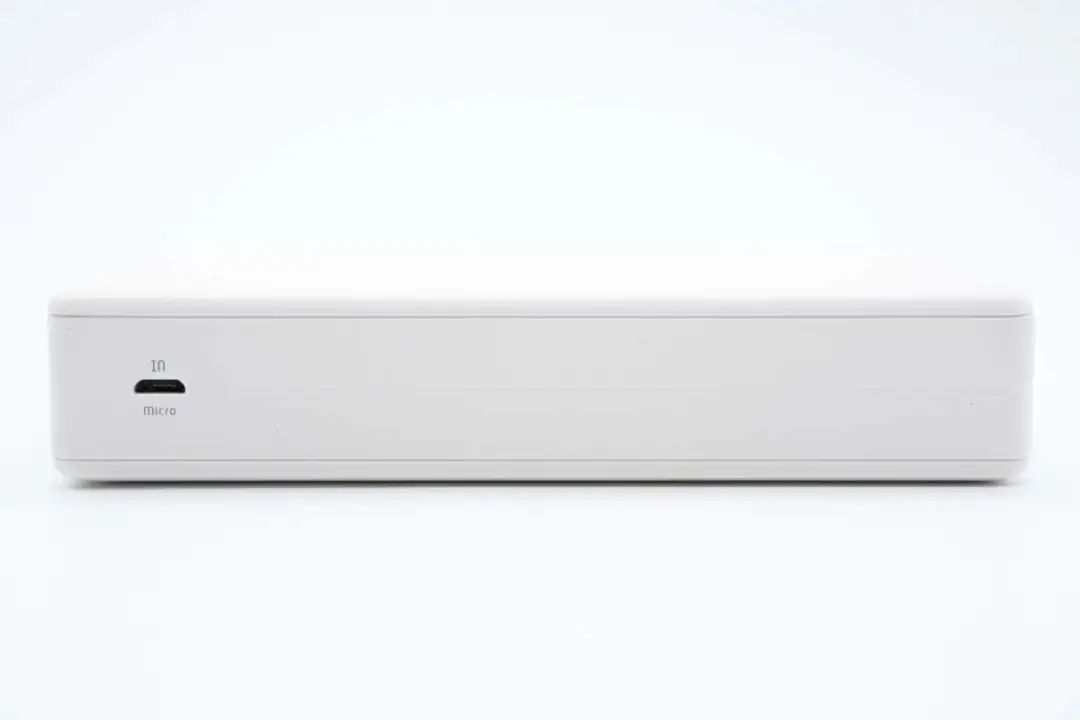

机身另一侧设有一个Micro USB输入接口。

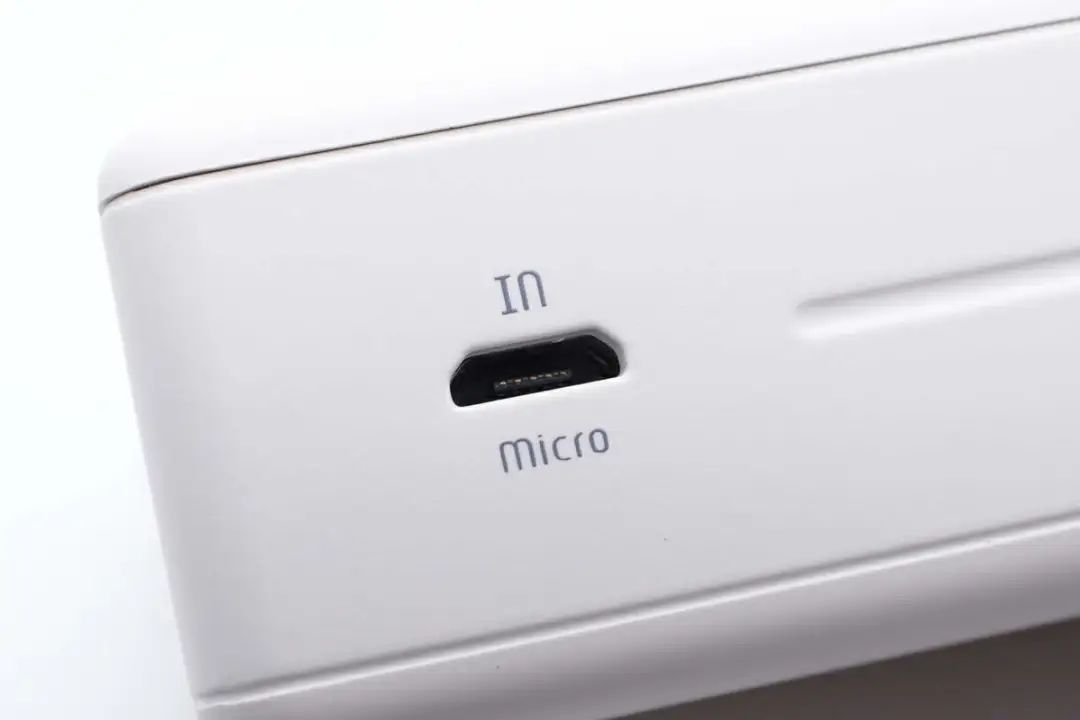

Micro USB输入接口特写，配置这么一个接口可以很好适配老设备进行使用，考虑到位。

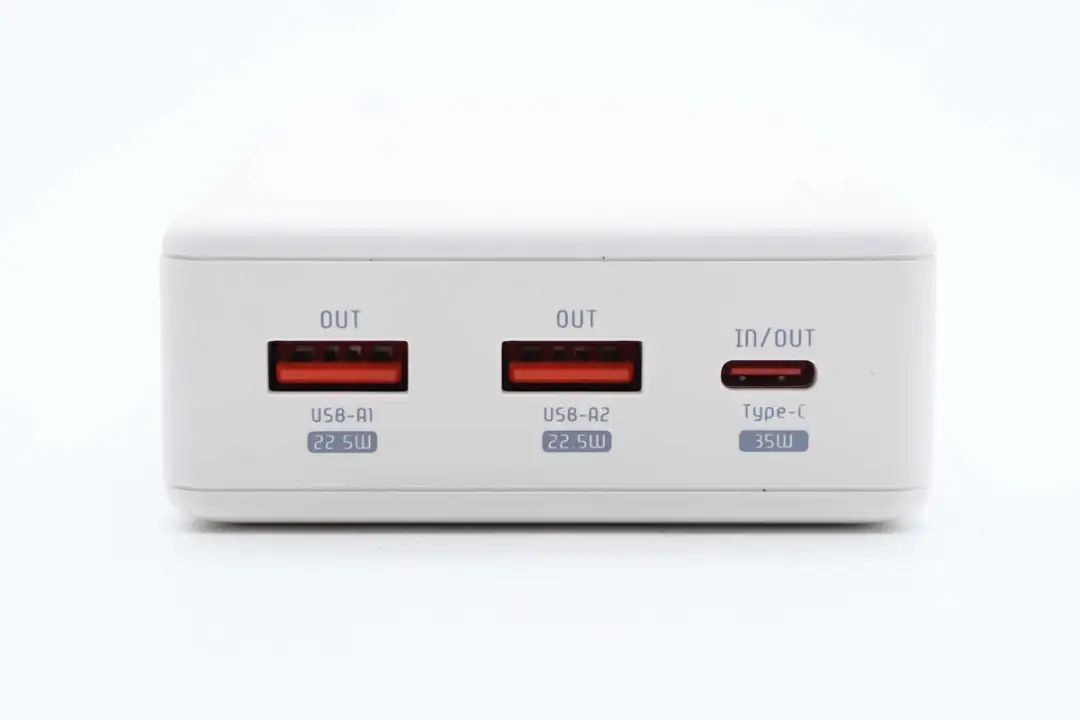

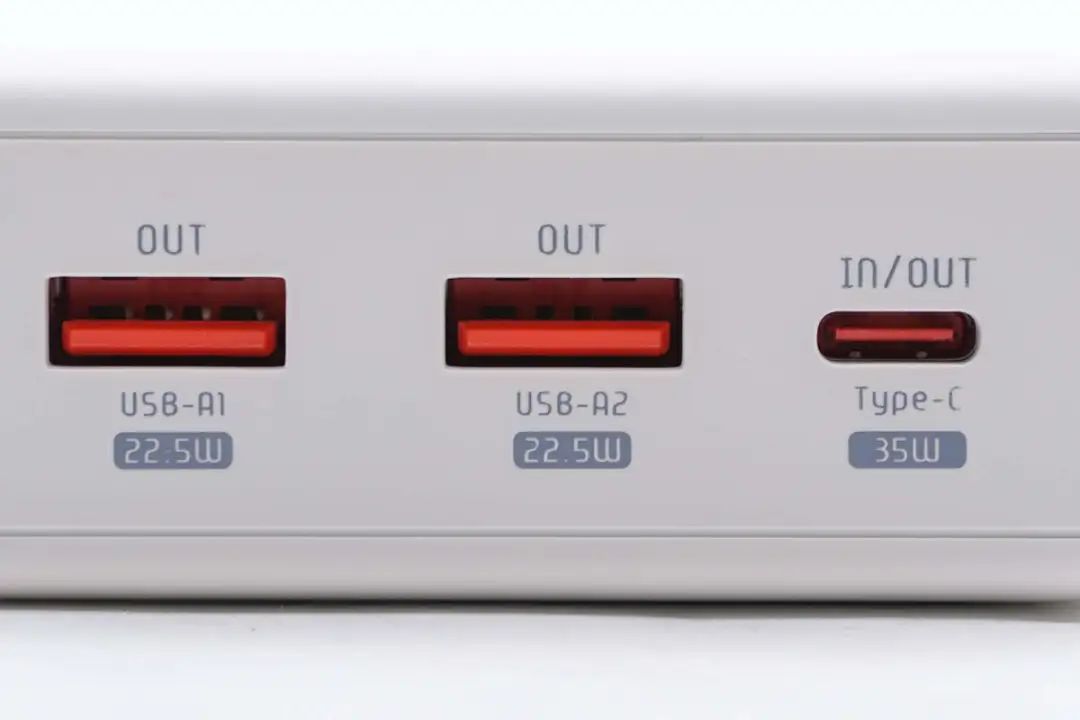

机身前端配置2A1C三个USB接口，接口旁印有相应的输入/输出、标序以及功率标识，方便用户直观了解每一个接口。
三个接口胶芯均为橘黄色，非常显眼。

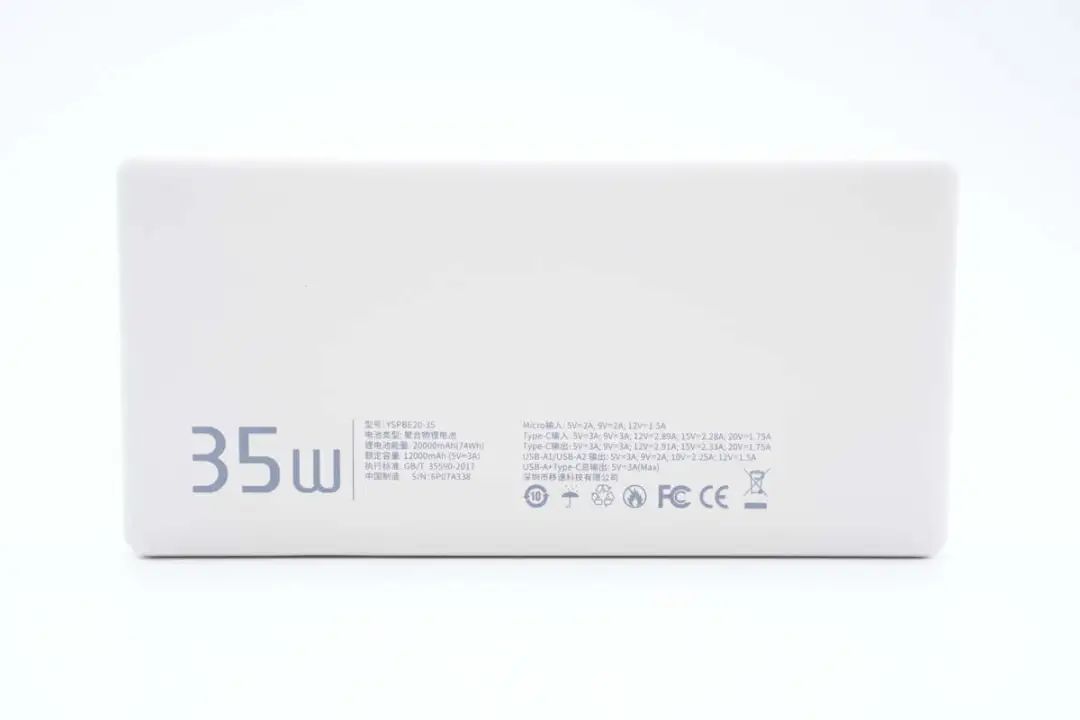

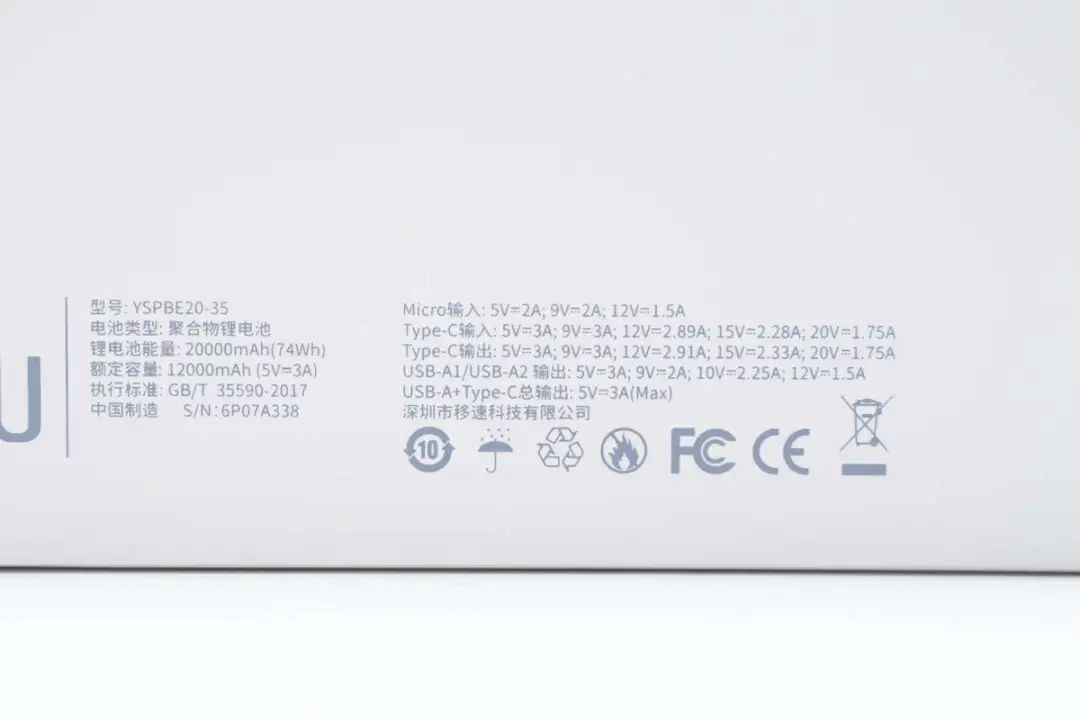

机身底部外壳印有移动电源参数。
产品参数特写
型号：YSPBE20-35
电池类型：聚合物锂电池
锂电池能量：20000mAh(74Wh)
额定容量：12000mAh(5V3A)
Micro USB输入：5V2A、9V2A、12V1.5A
Type-C输入：5V3A、9V3A、12V2.89A、15V2.28A、20V1.75A
Type-C输出：5V3A、9V3A、12V2.91A、15V2.33A、20V1.75A
USB-A1/A2 输出：5V3A、9V2A、10V2.25A、12V1.5A
USB-A+Type-C 总输出：5V3A(Max)
深圳市移速科技有限公司
产品通过了FCC、CE认证。

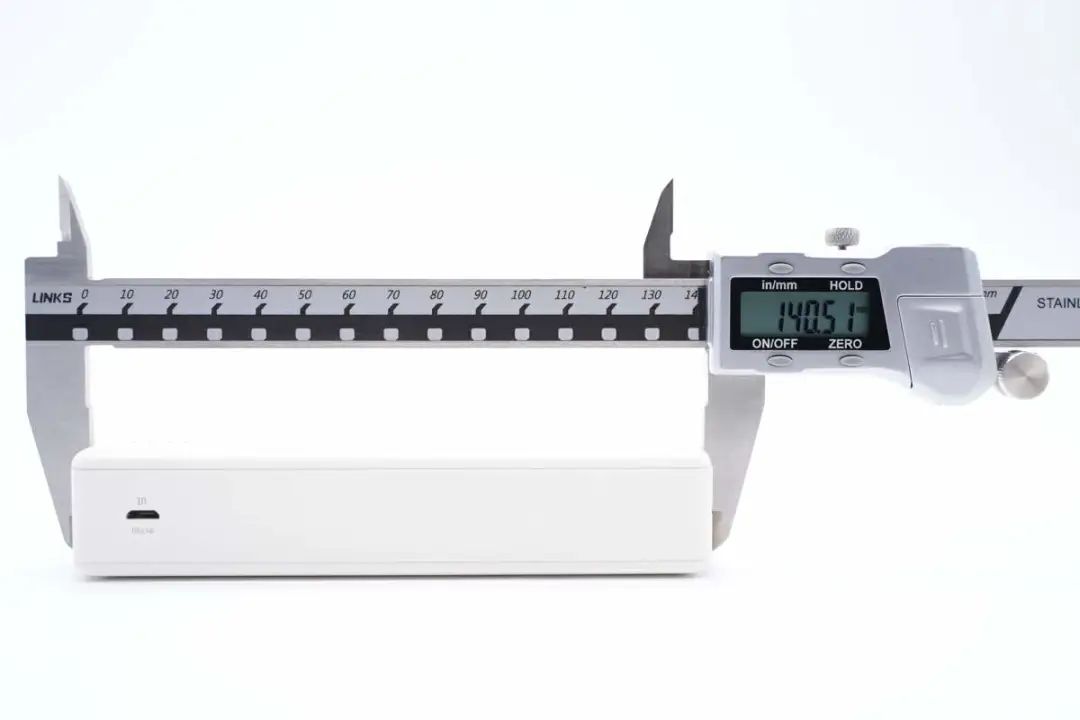

实测移动电源机身长度为140.51mm。

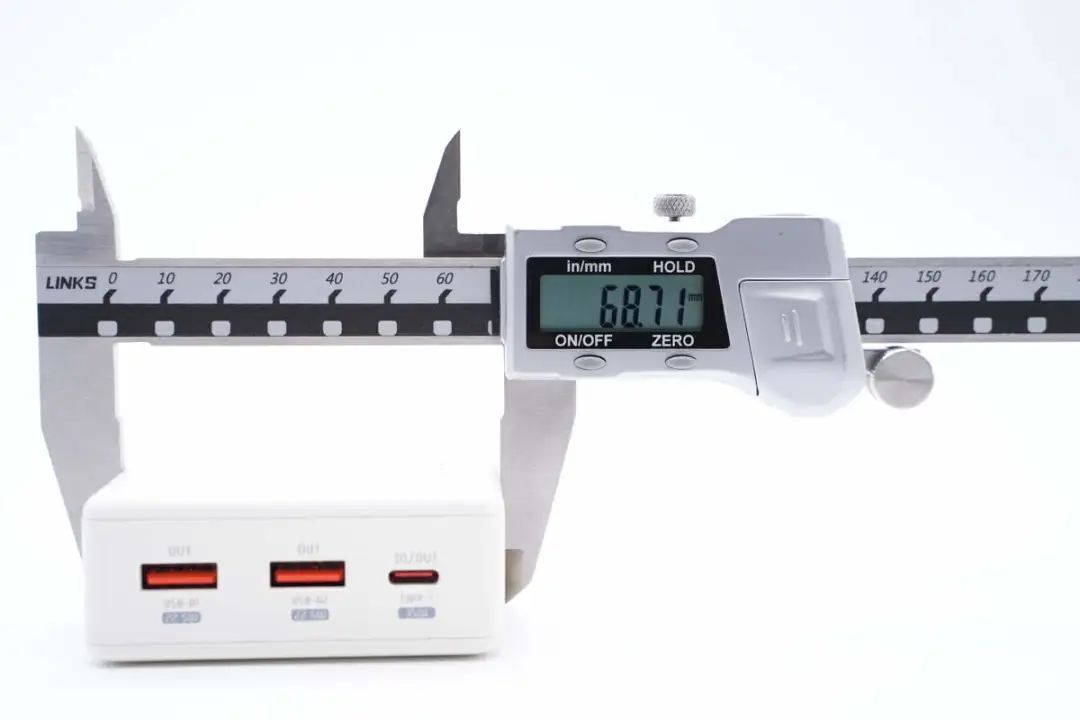

宽度为68.71mm。

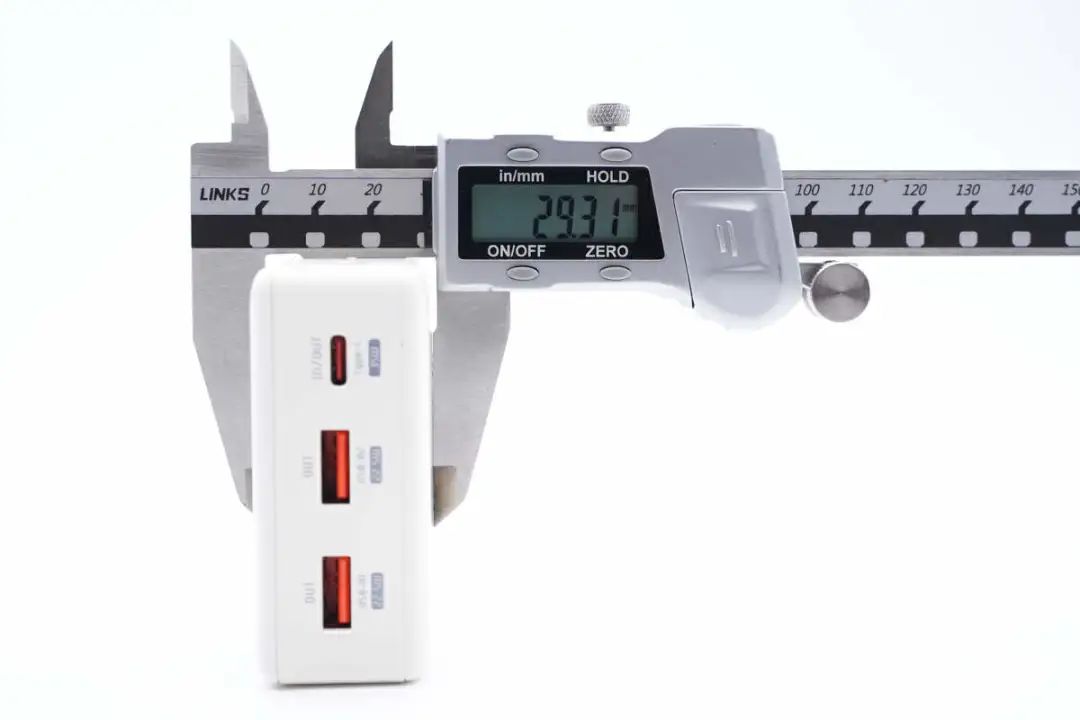

厚度为29.31mm。

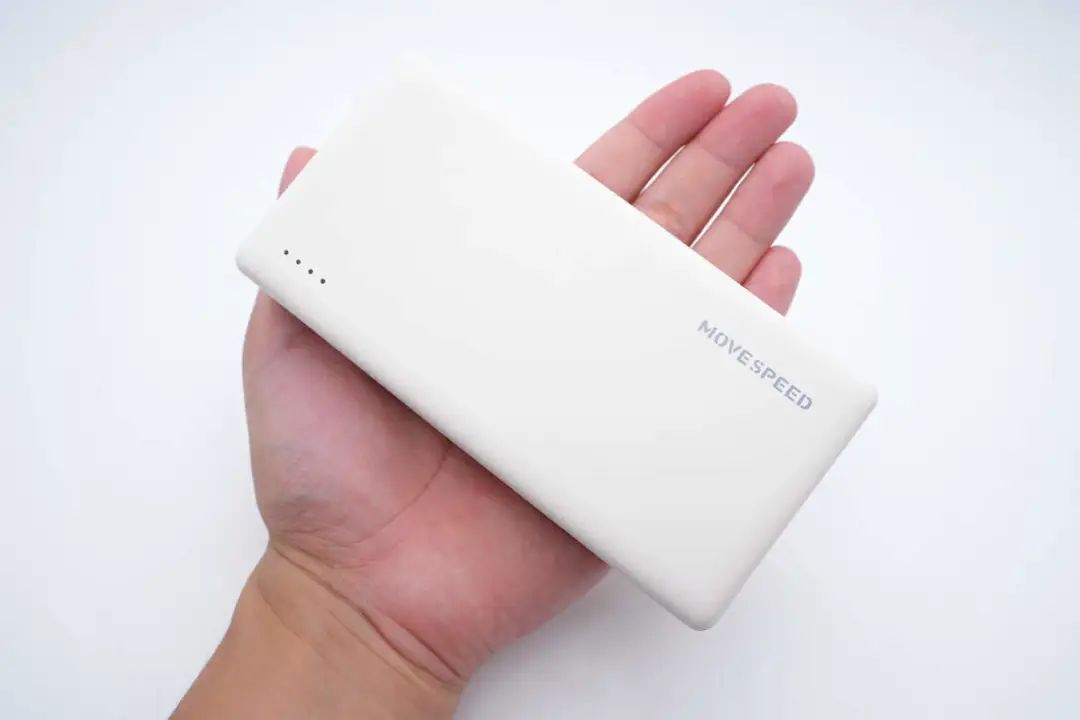

产品拿在手上的大小直观感受。

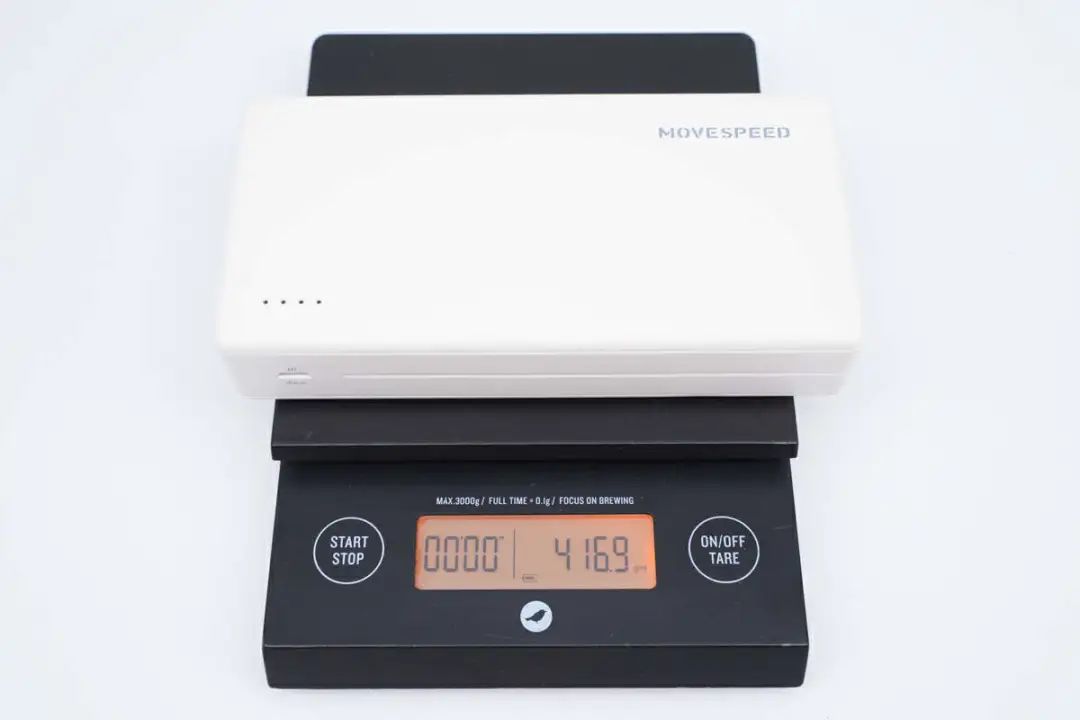

另外测得移动电源净重约为417g。

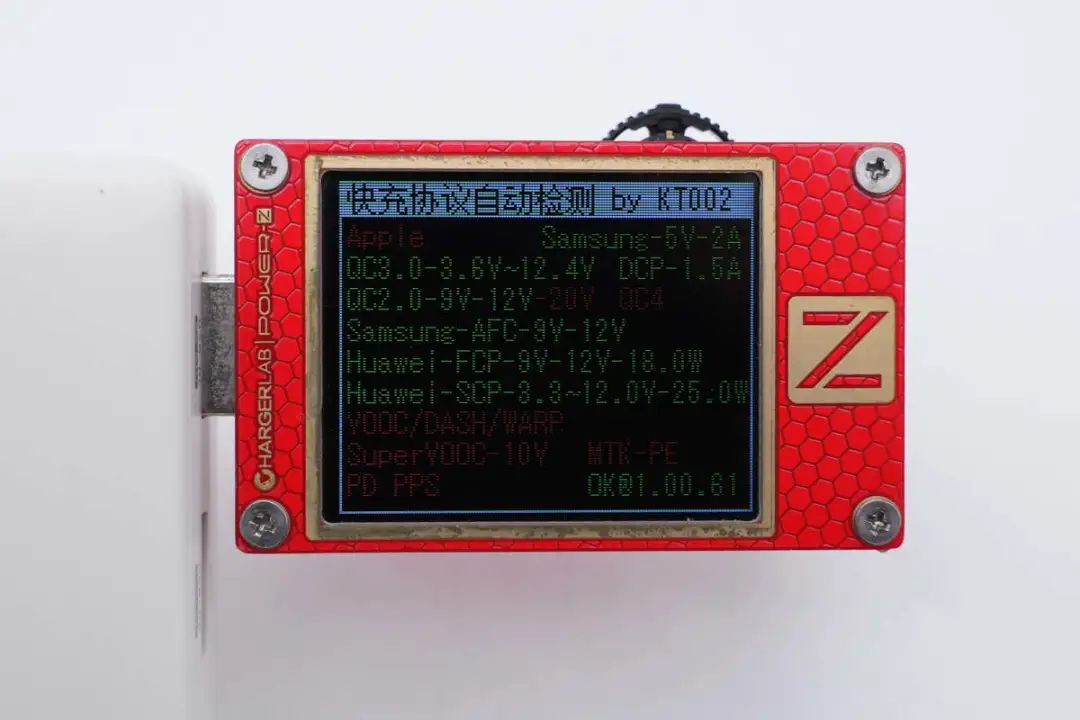

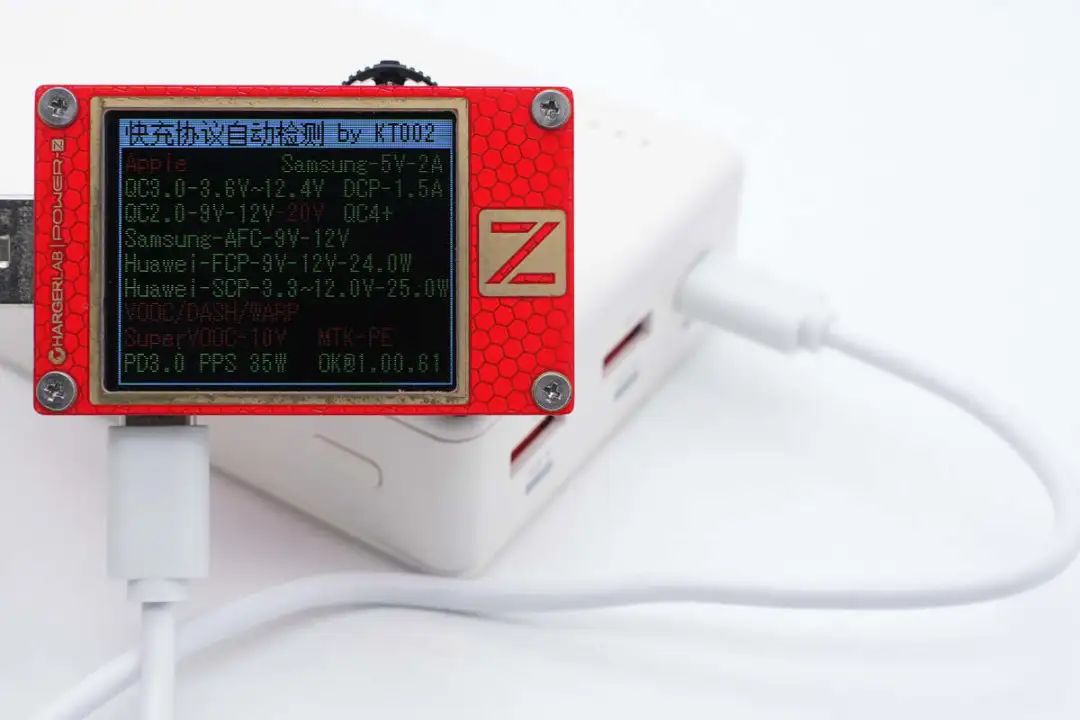

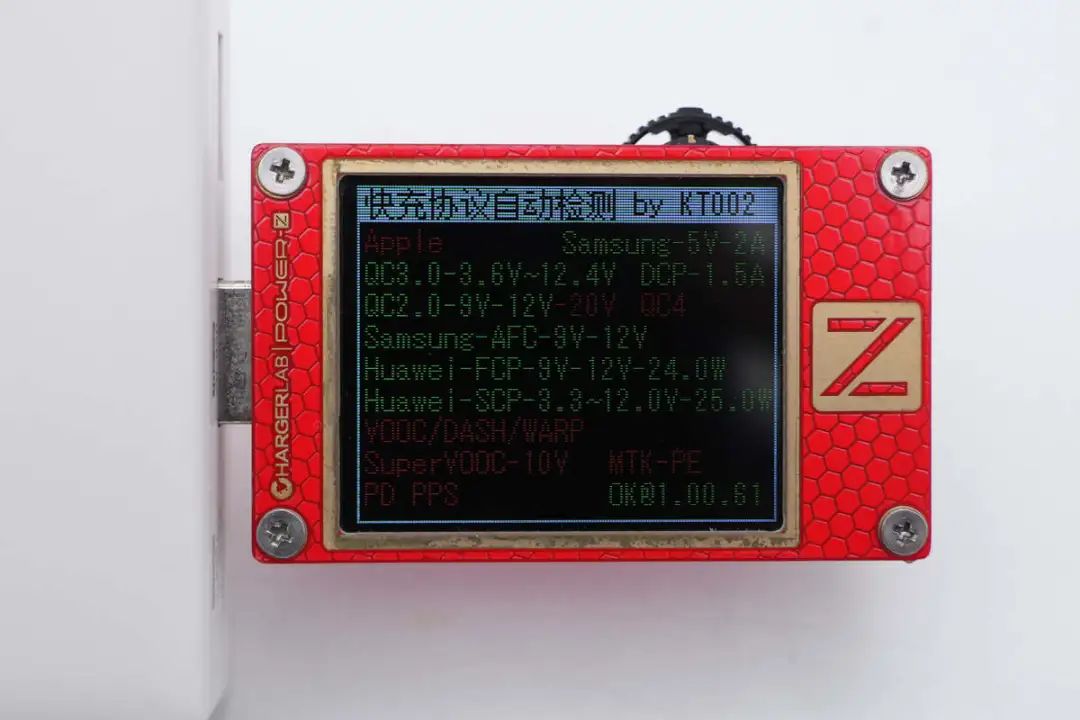

使用ChargerLAB POWER-Z KT002测得Type-C口支持Samsung 5V2A、DCP、QC2.0/3.0/4+、AFC、FCS、SCP、PD3.0、PPS充电协议。

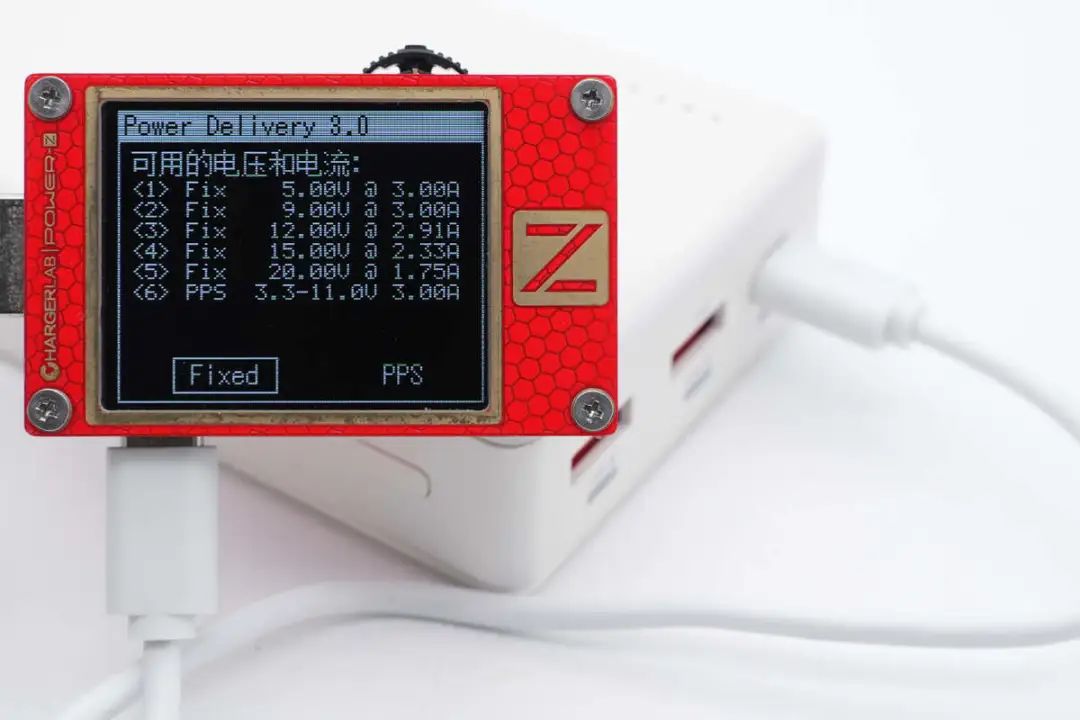

PDO报文显示Type-C口还具备5V3A、9V3A、12V2.91A、15V2.33A、20V1.75A五组固定电压档位，以及3.3-11V3A一组PPS电压档位。
测得USB-A1口支持Samsung 5V2A、DCP、QC2.0/3.0、AFC、FCS、SCP充电协议。
测得USB-A2口兼容协议和USB-A1口的相同，支持功率盲插使用方便。
移速35W超能充移动电源拆解
看完了移速这款移动电源的开箱和测试，下面就进行拆解，一起来看看这款超能充移动电源的设计和用料。

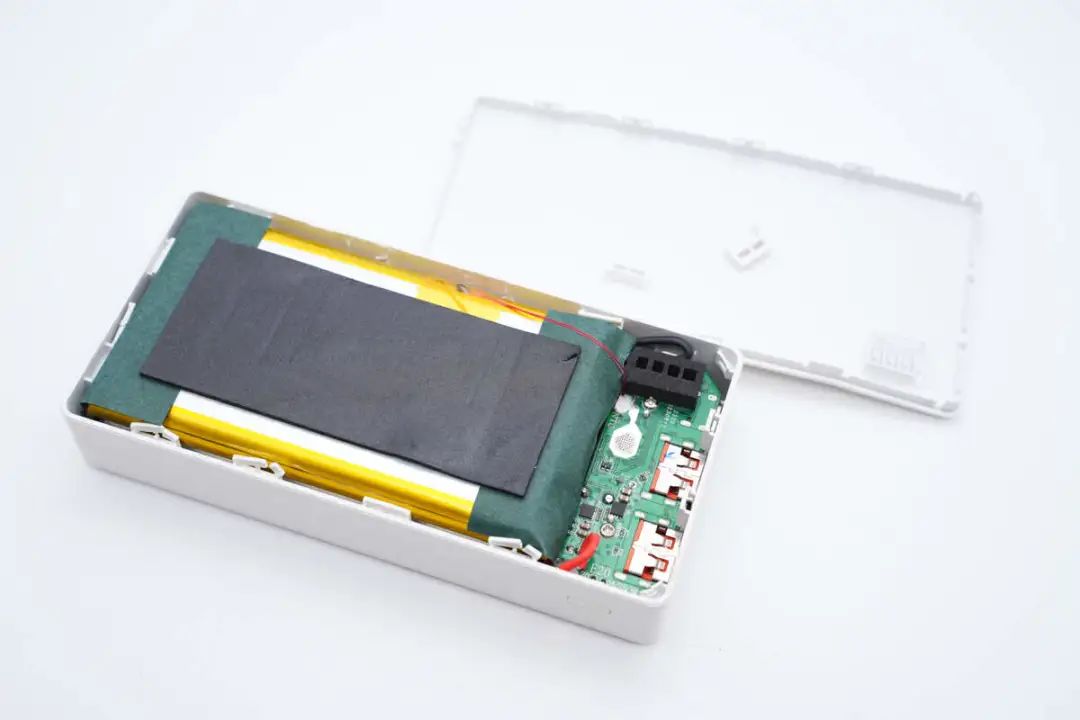

沿壳体接缝撬开移动电源外壳，内部电池粘贴青稞纸绝缘，并粘贴泡棉缓冲。

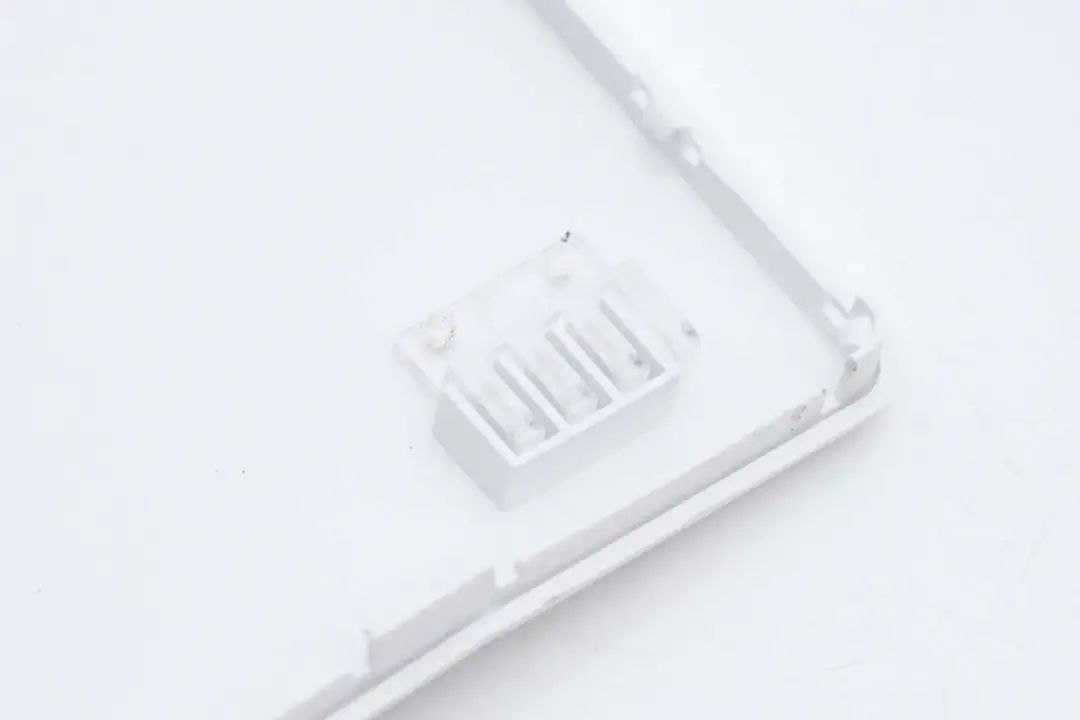

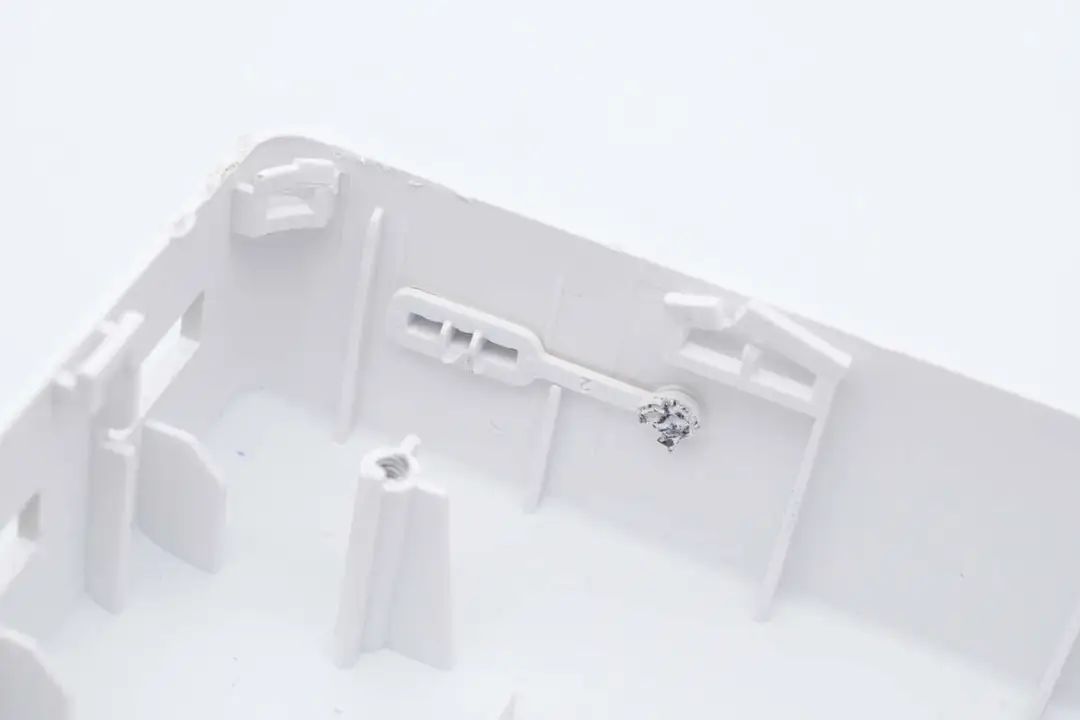

外壳内部指示灯导光结构特写。

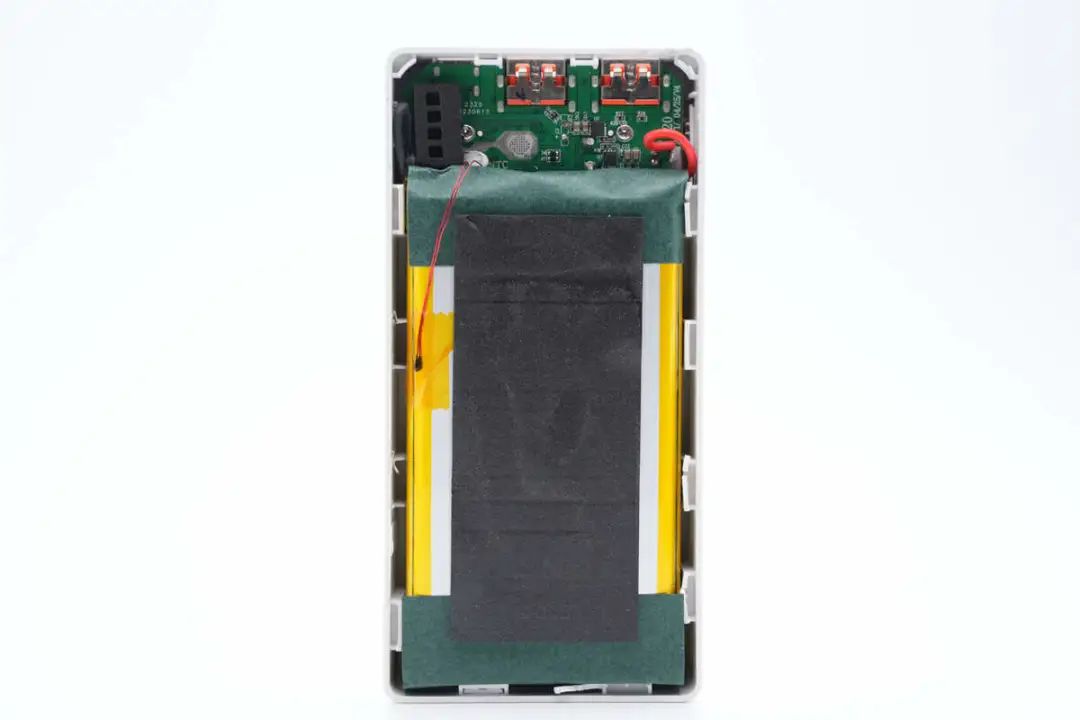

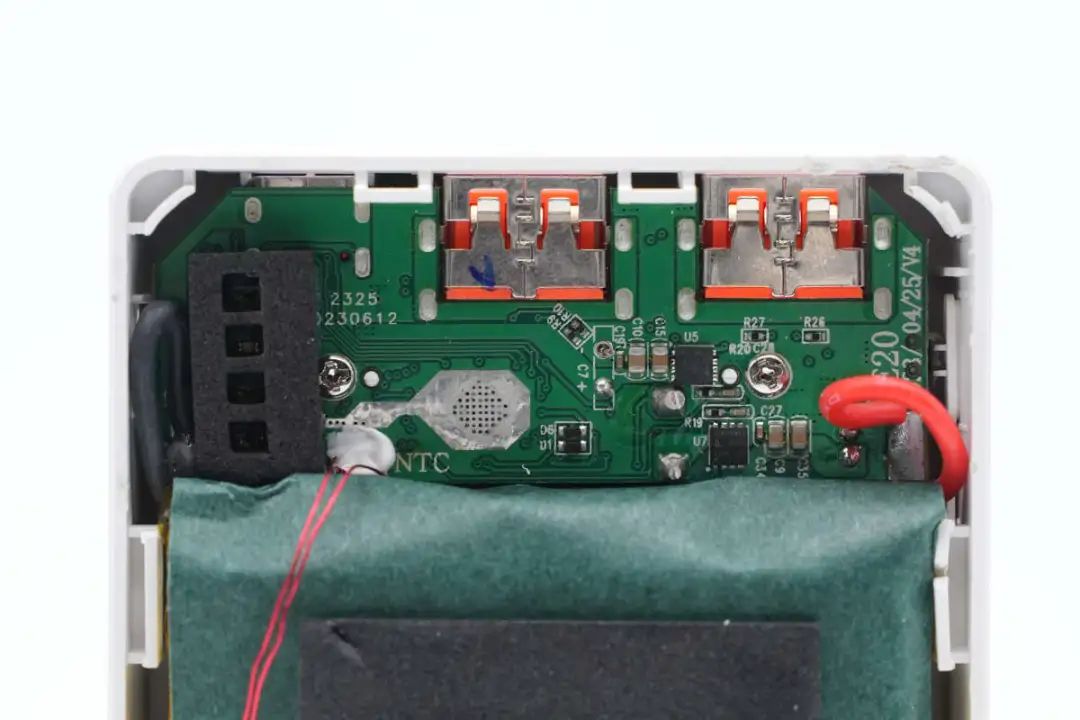

移动电源内部一览，上方为PCBA模块，下方为电池组。
PCBA模块采用导线焊接连接，并焊接一颗NTC热敏电阻检测电池温度。
PCBA模块采用螺丝固定在壳体内部。

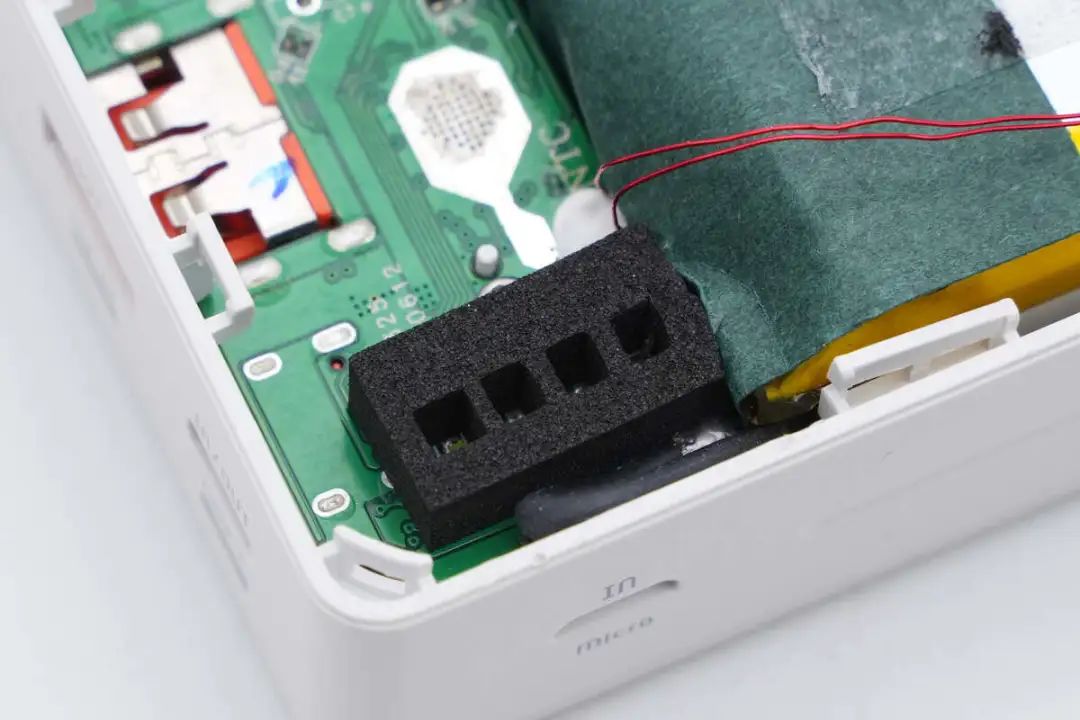

电量指示灯采用泡棉开孔遮光。

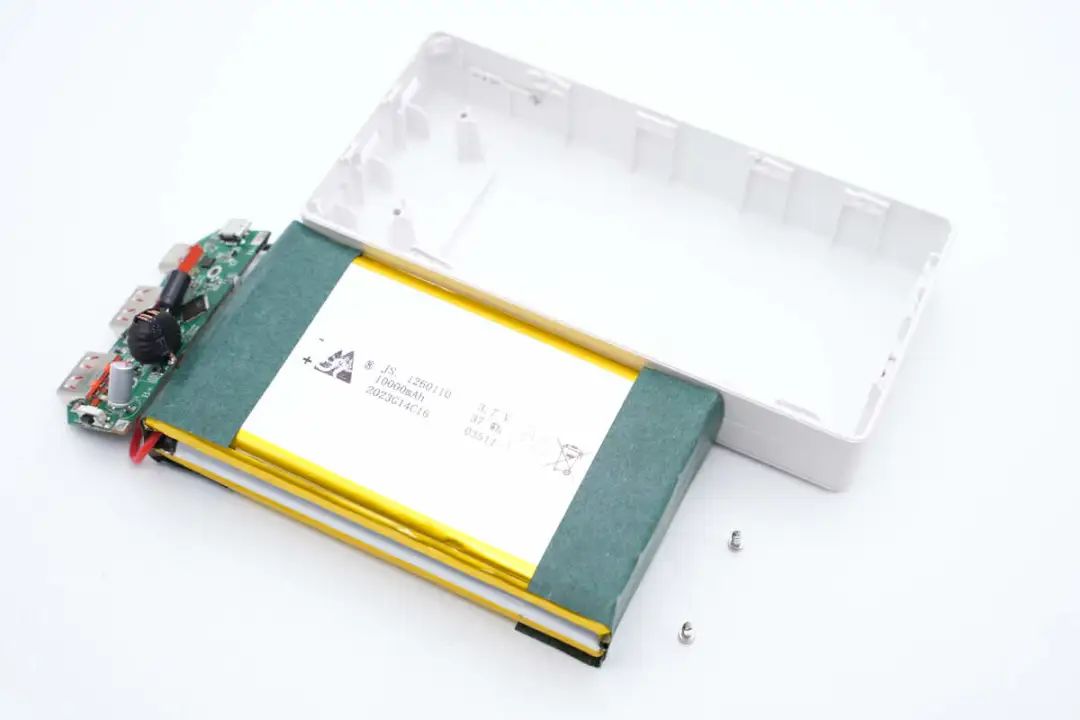

拧下固定螺丝，取出内部PCBA模块和电池组。
机身侧面的电量检测按键特写。

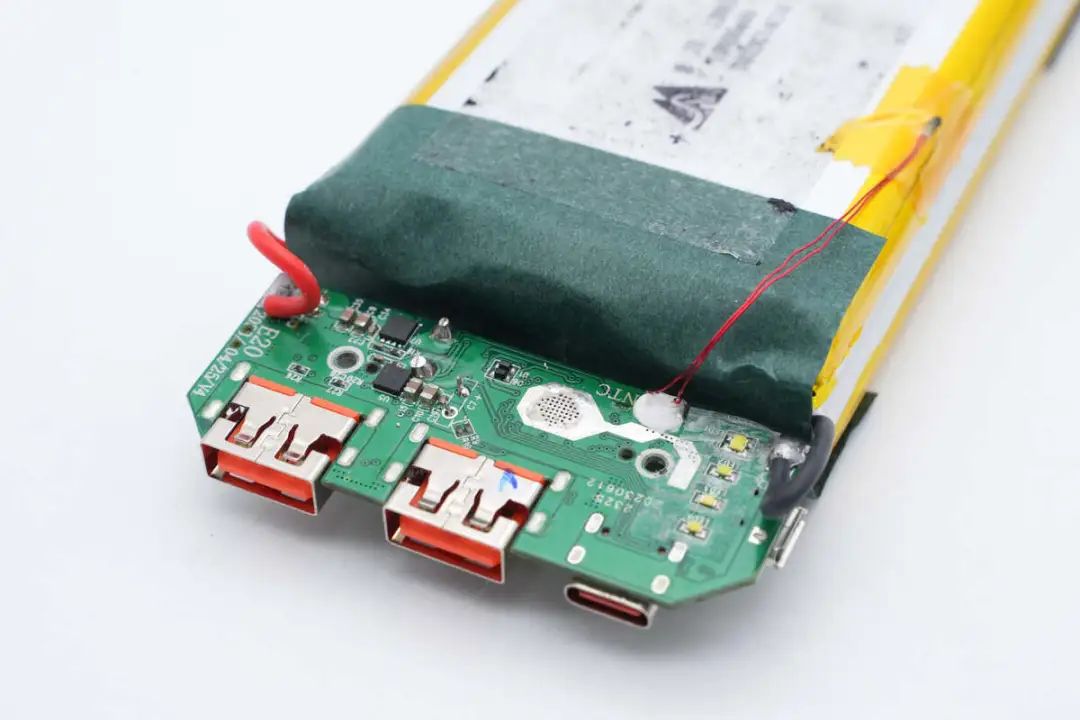

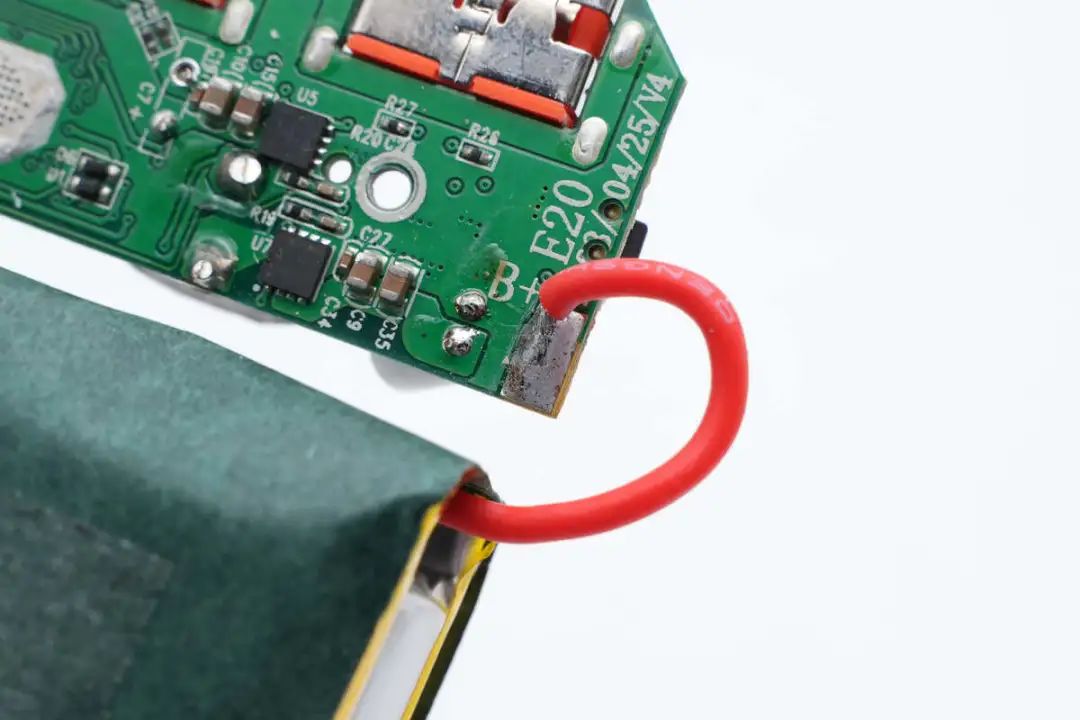

电池组通过导线焊接连接。

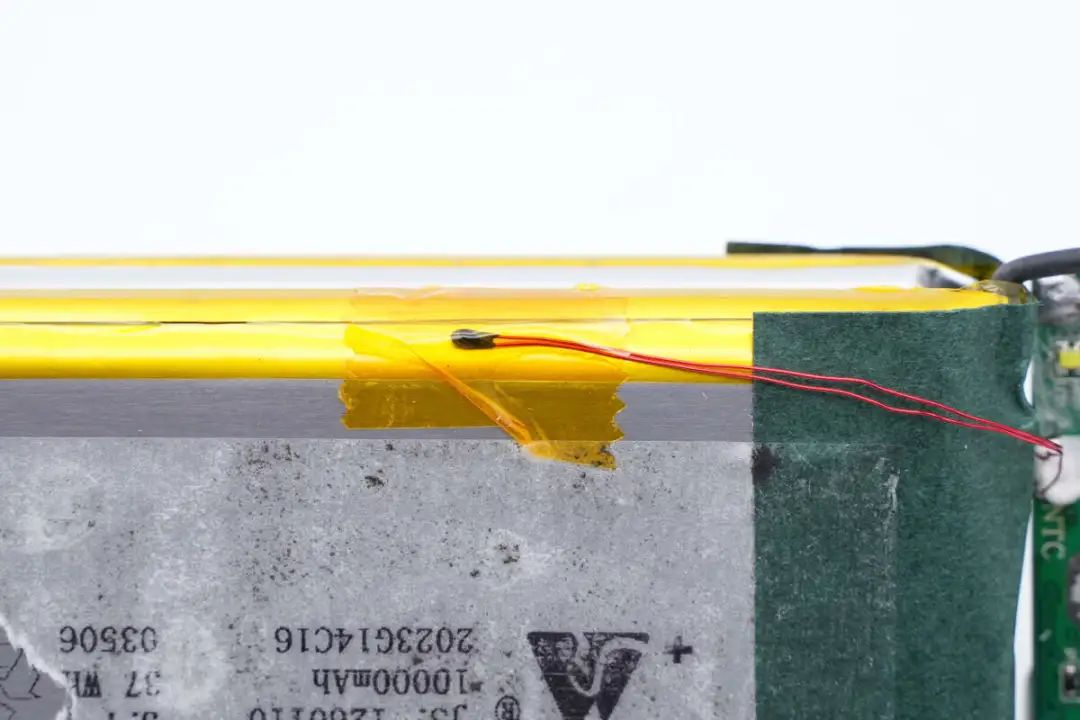

用于检测电池温度的热敏电阻使用胶带粘贴固定。

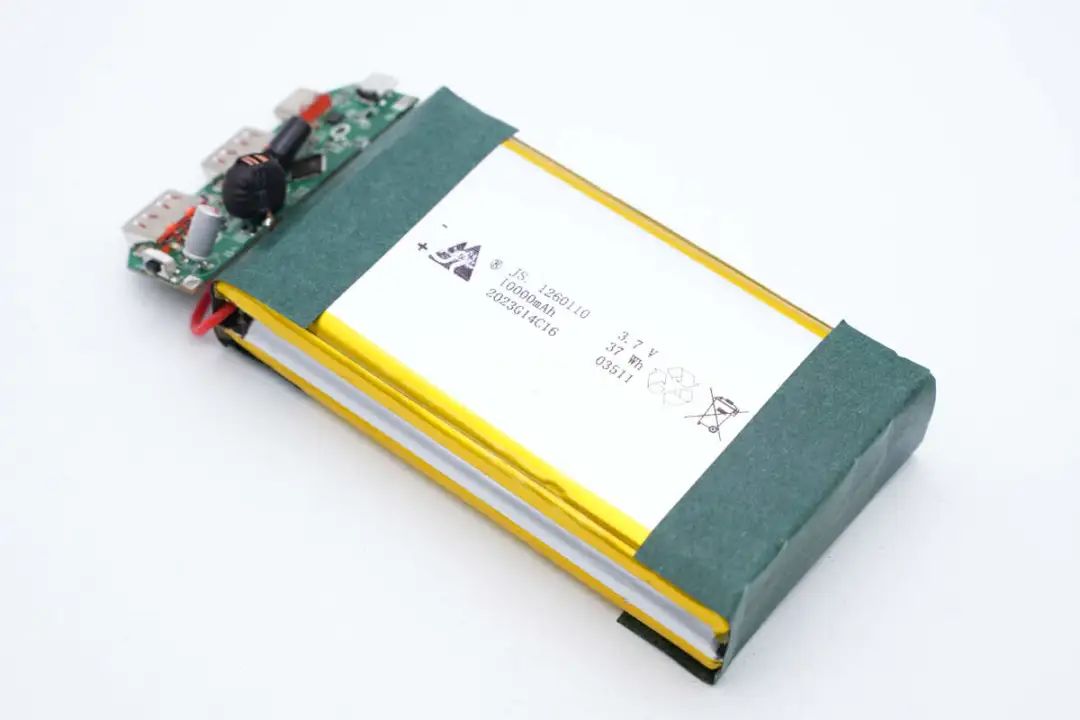

电池组为两节串联，在一侧设有保护板，两侧均粘贴青稞纸绝缘保护。

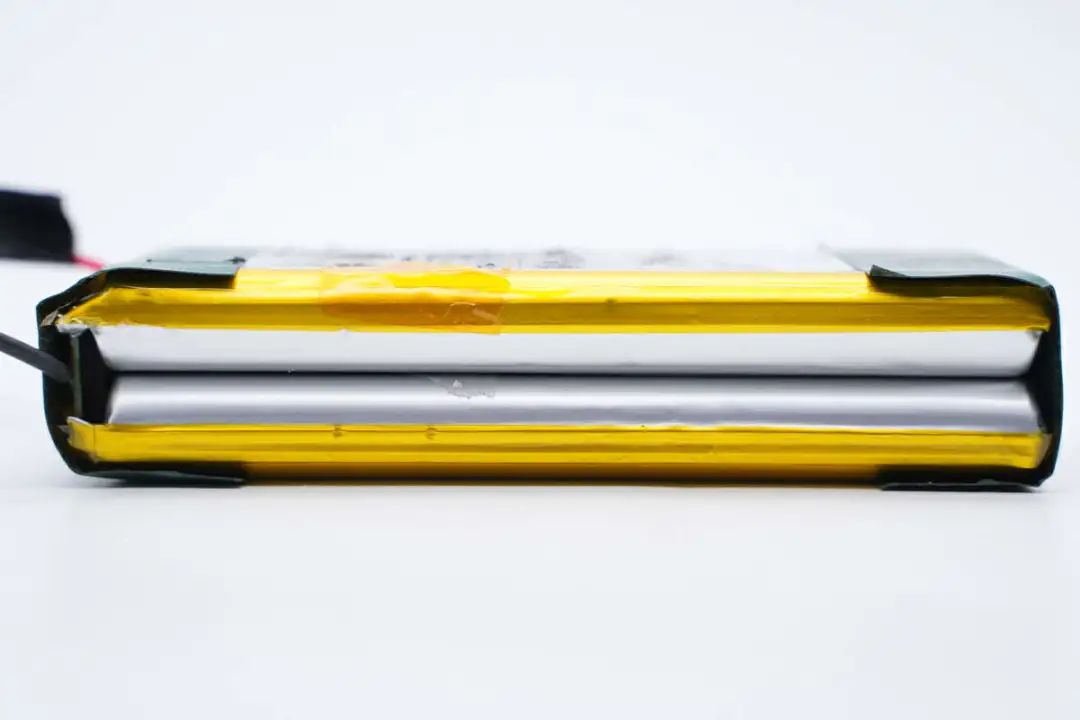

电池厚度为12mm，宽度为60mm，长度为110mm，
电池底部粘贴青稞纸保护绝缘。

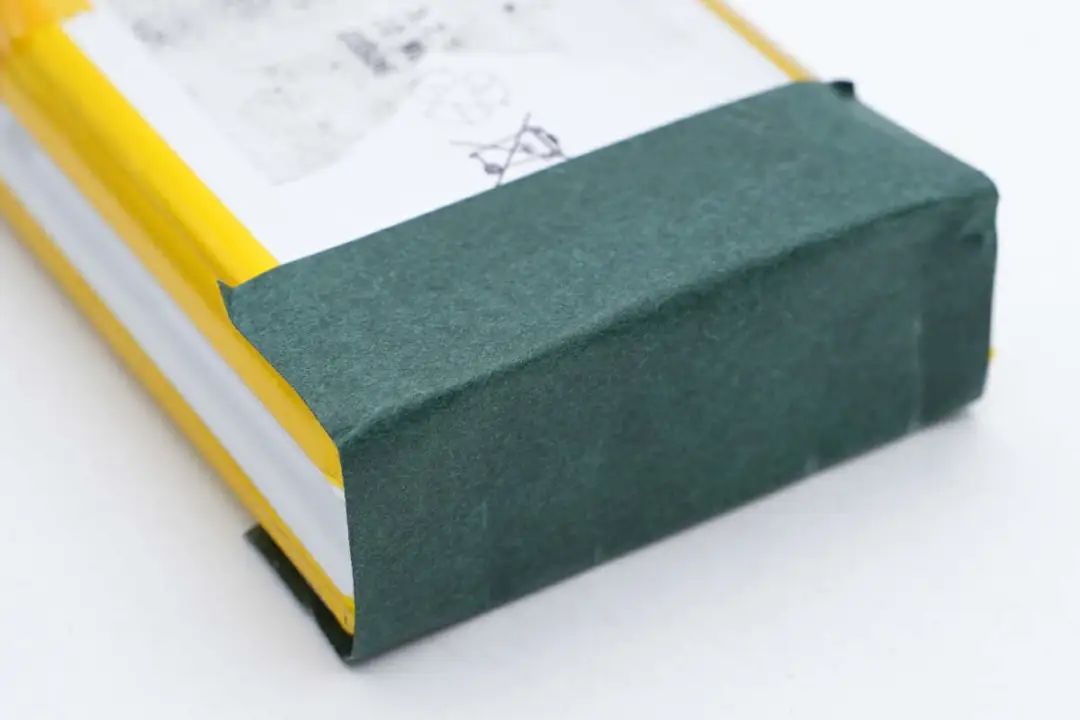

电池前端也粘贴青稞纸绝缘。

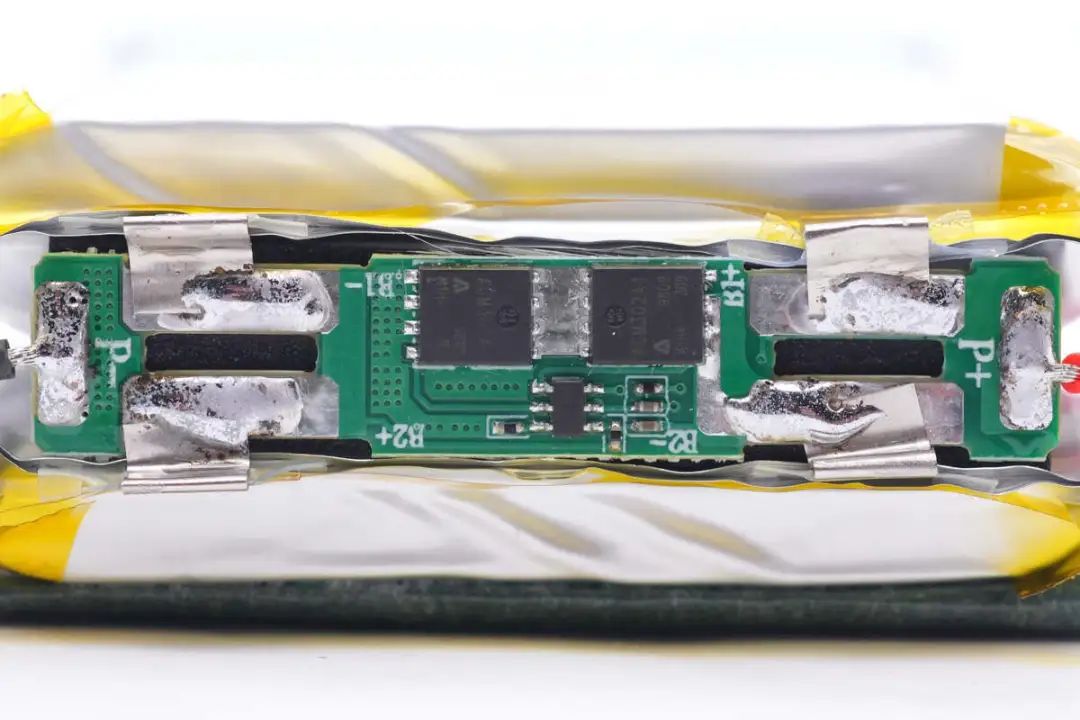

在青稞纸下面是电池保护板，通过焊接与电池极耳连接。

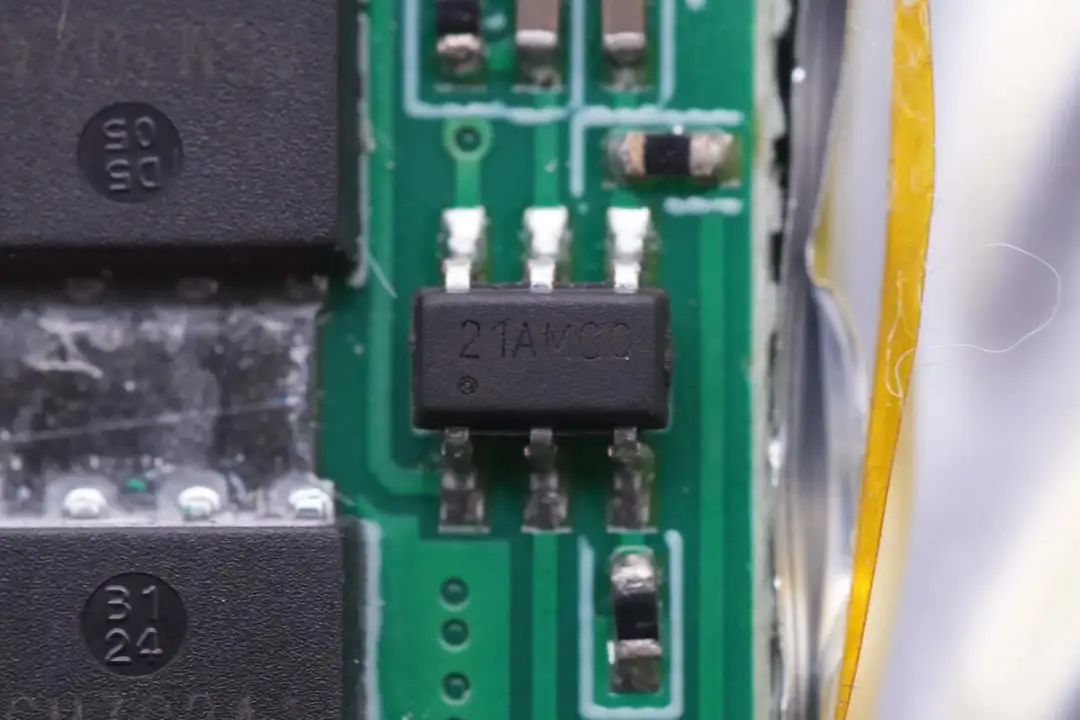

电池保护芯片丝印21AMCO。

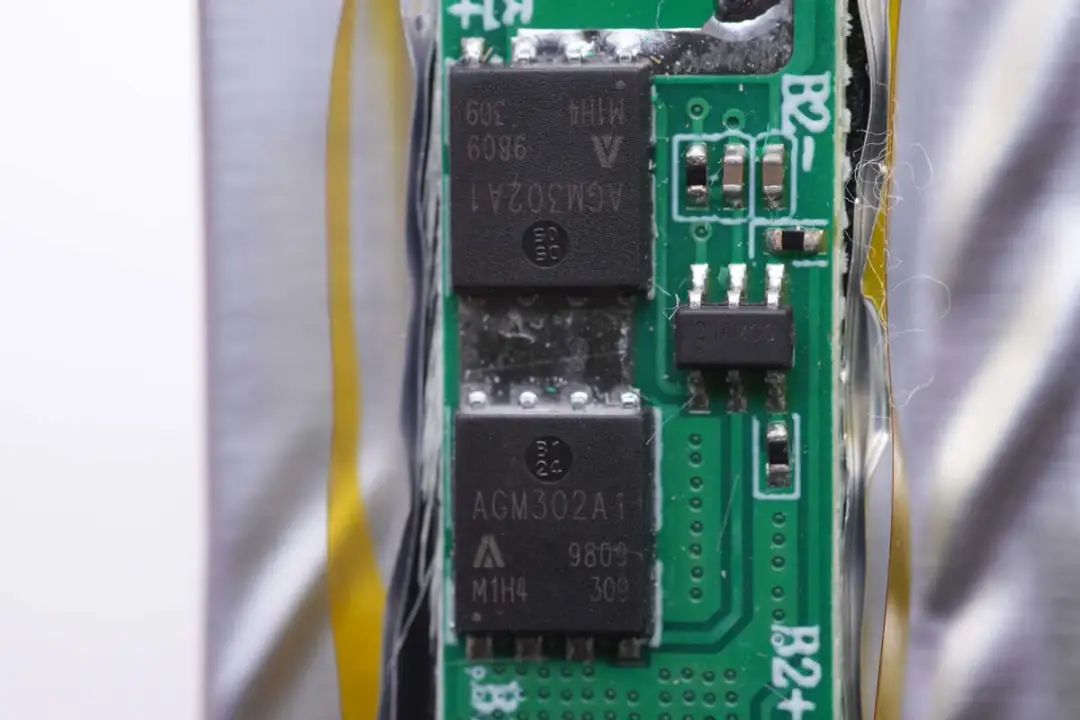

电池保护管来自芯控源，型号AGM302A1，NMOS，耐压30V，采用DFN5*6封装。

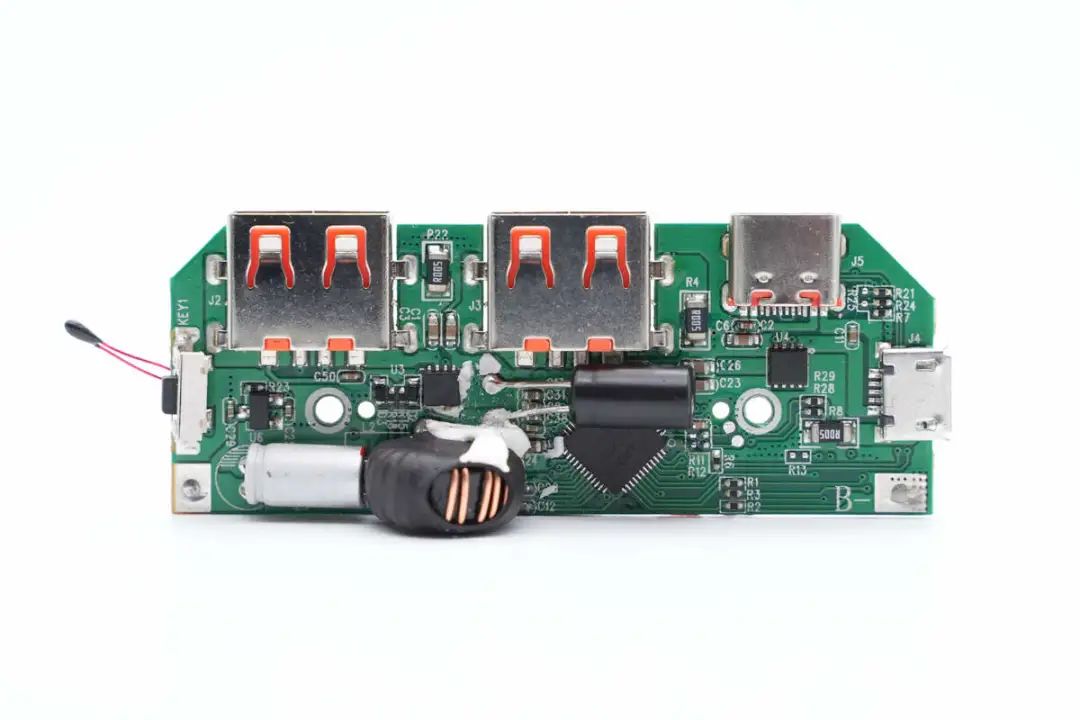

PCBA模块正面一览，正面焊接USB-A，USB-C和Micro USB母座，焊接升降压SOC芯片，磁环电感，滤波电容和VBUS开关管。

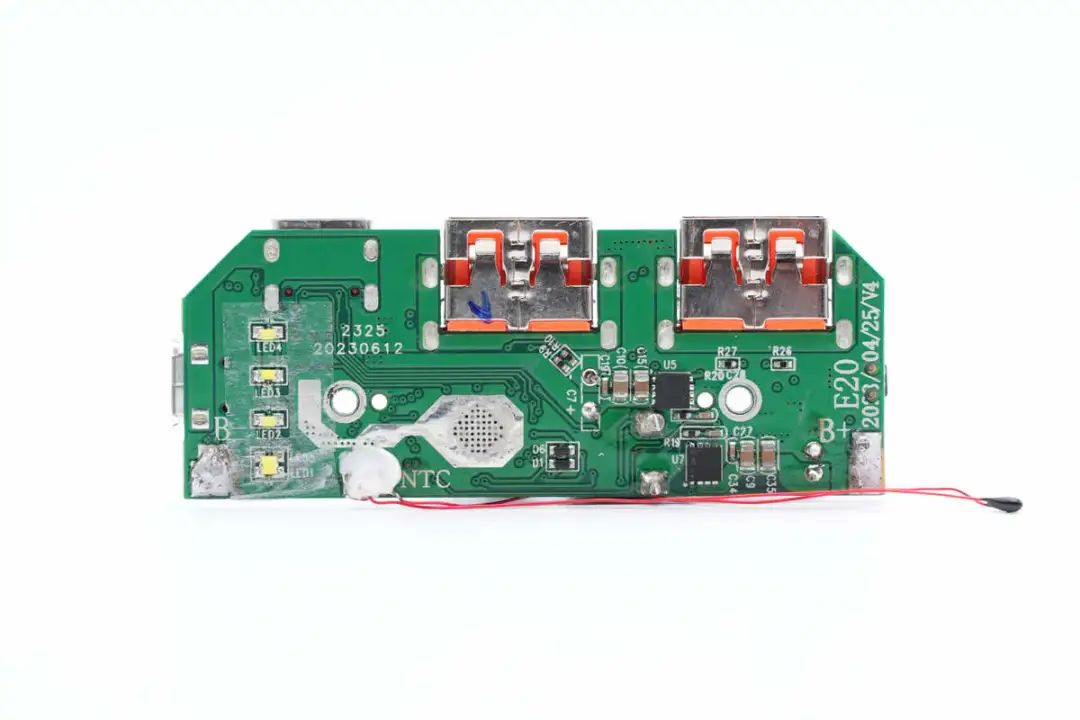

PCBA模块背面焊接电量指示灯，NTC热敏电阻，同步升降压开关管，对应主控芯片背面的位置密集过孔，露铜加锡，增强散热性能。

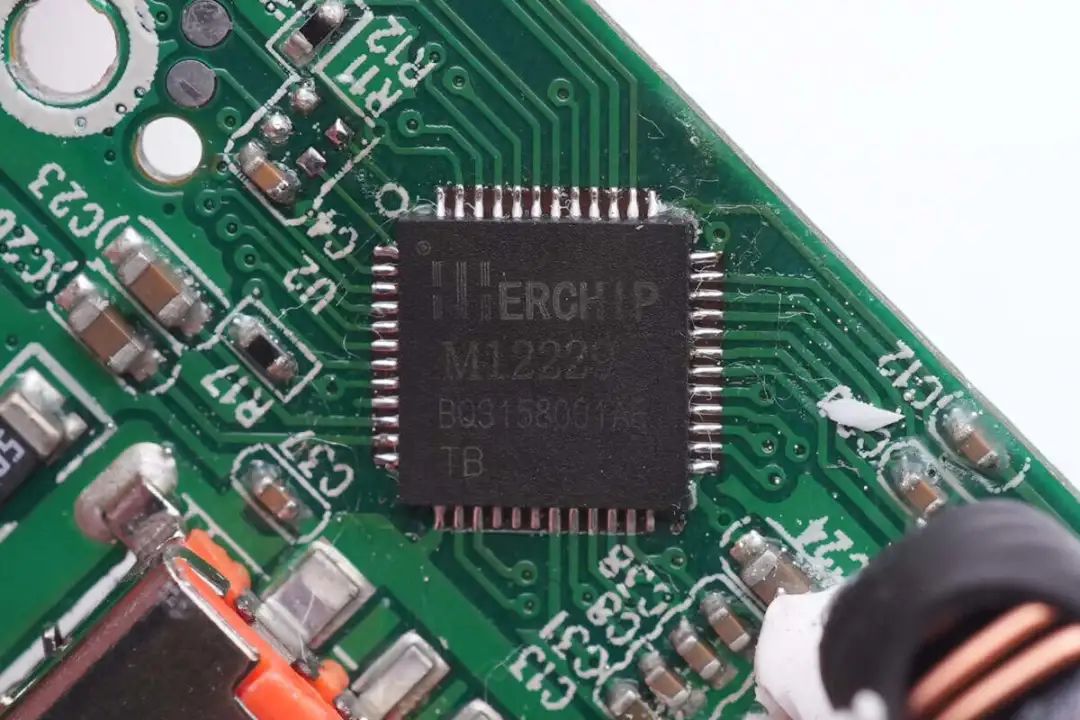

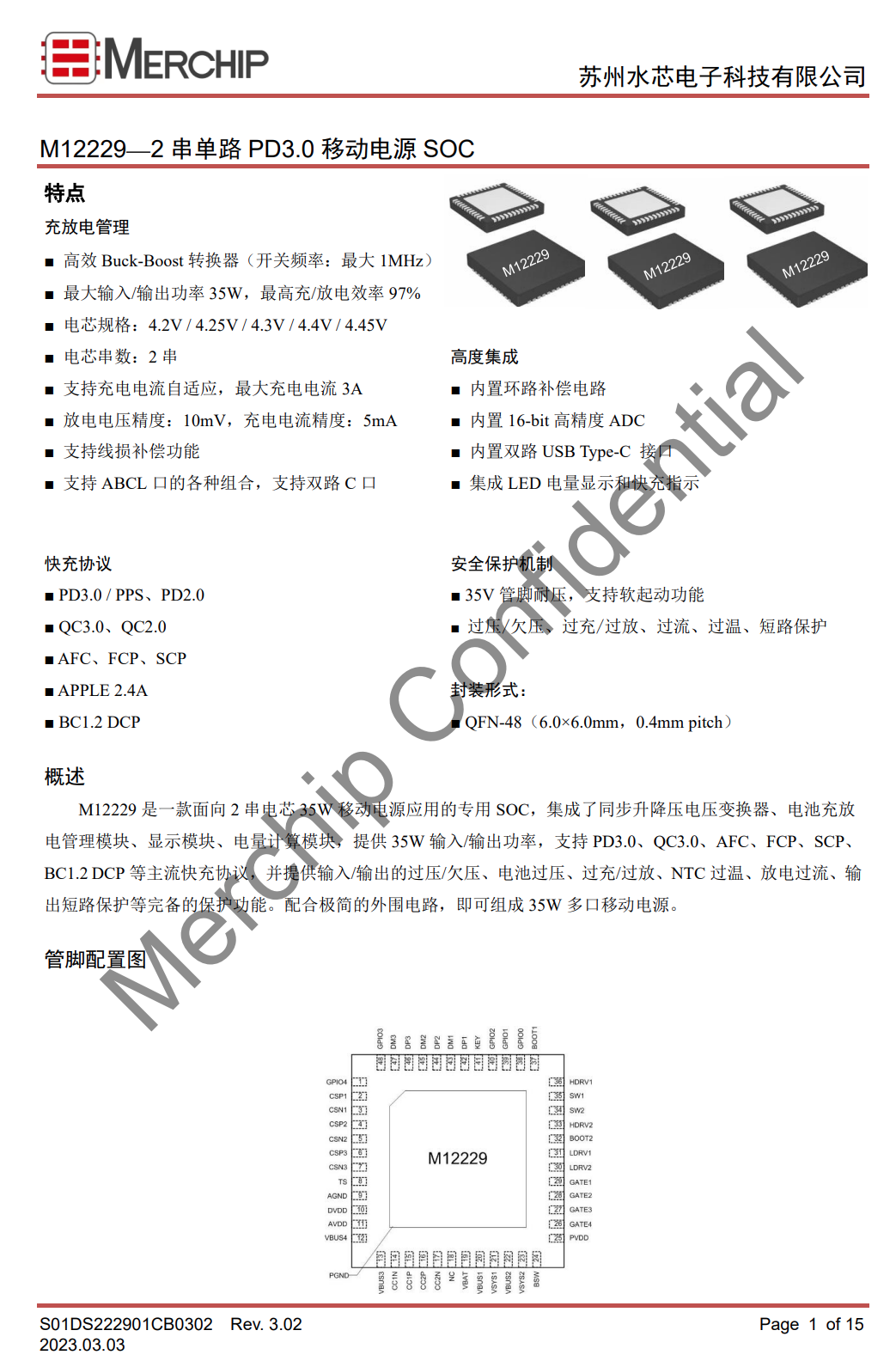

移动电源内置水芯电子 M12229 单路快充移动电源SOC，芯片集成高效数字同步开关 Buck-Boost 转换器，开关频率最高 1MHz；最大输入/输出功率35W，内置快充协议和 SOC 算法，支持线损补偿，支持CC/CV电源模式。
水芯电子M12229支持最小 10mV 的电压采样和 10mV 精度的电压输出，并保持满量程的高线性度，而不是大部分公司的分段线性。M12229 管脚耐压达 48V，支持软启动功能，具备过压／欠压、过充／过放、过温、过压、过流、短路保护等多重保护措施。芯片采用QFN6*6-48封装。

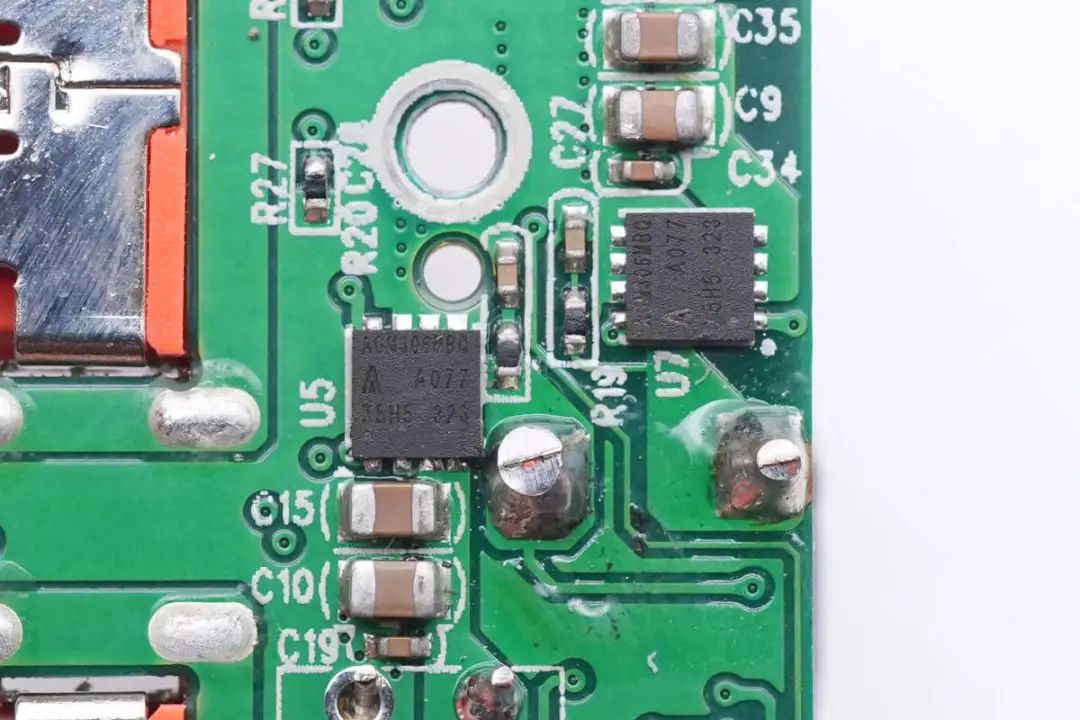

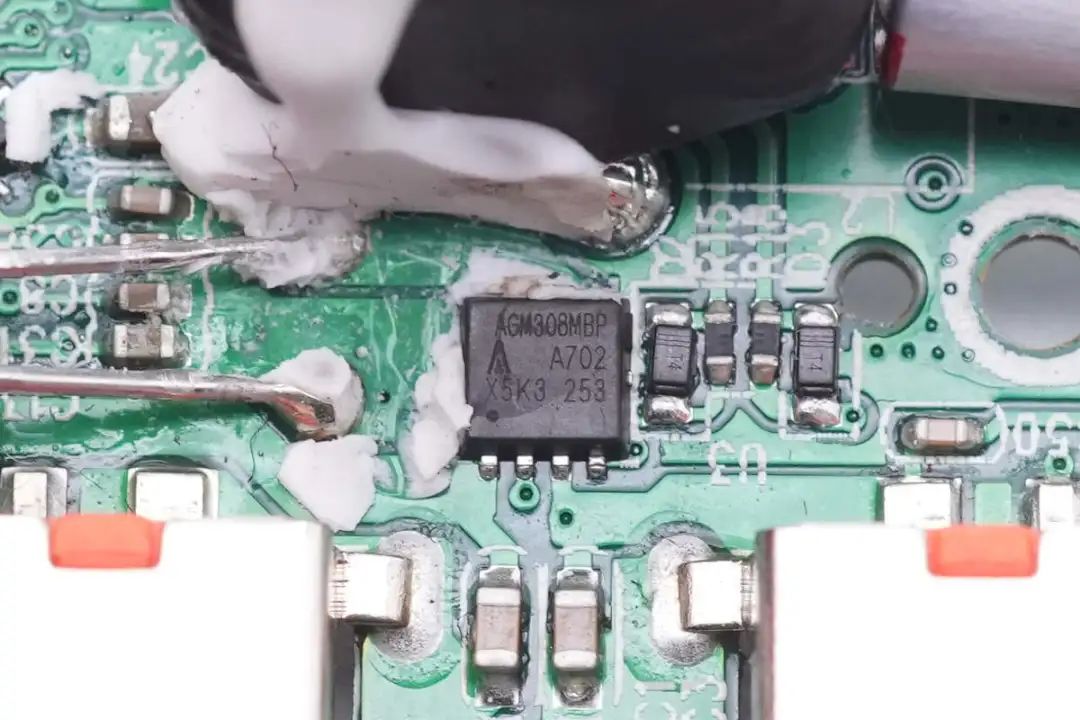

同步升降压开关管来自芯控源，型号AGM306MBQ，为双NMOS，使用两颗组成H桥用于电压转换。

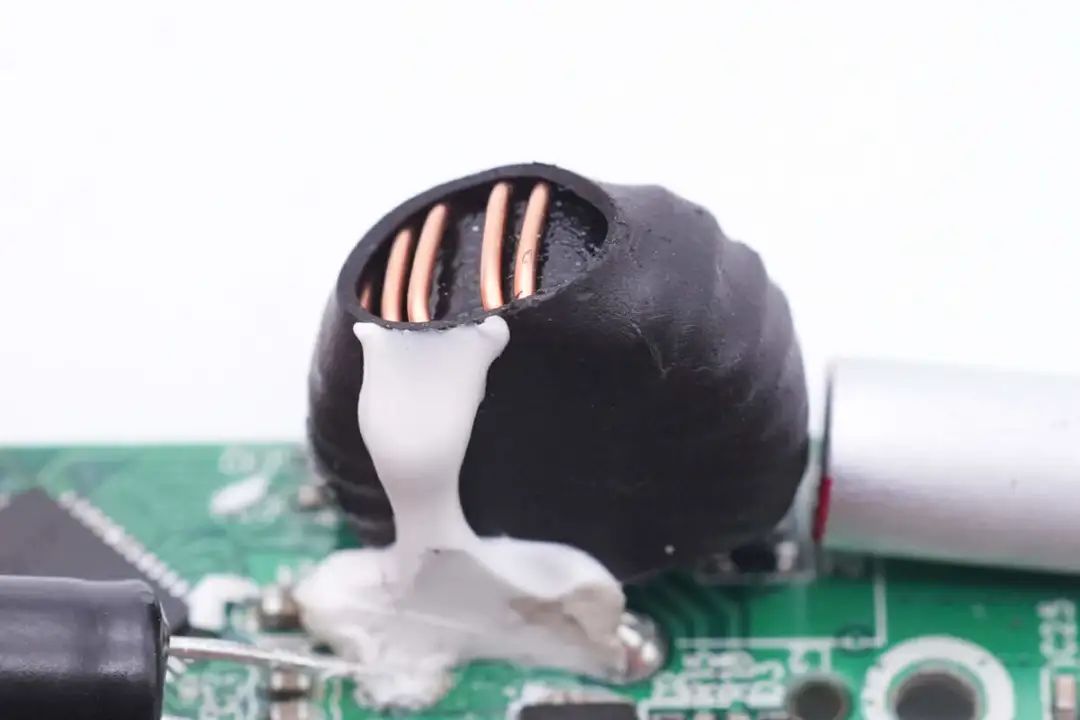

电感采用磁环绕制，外套热缩管绝缘。

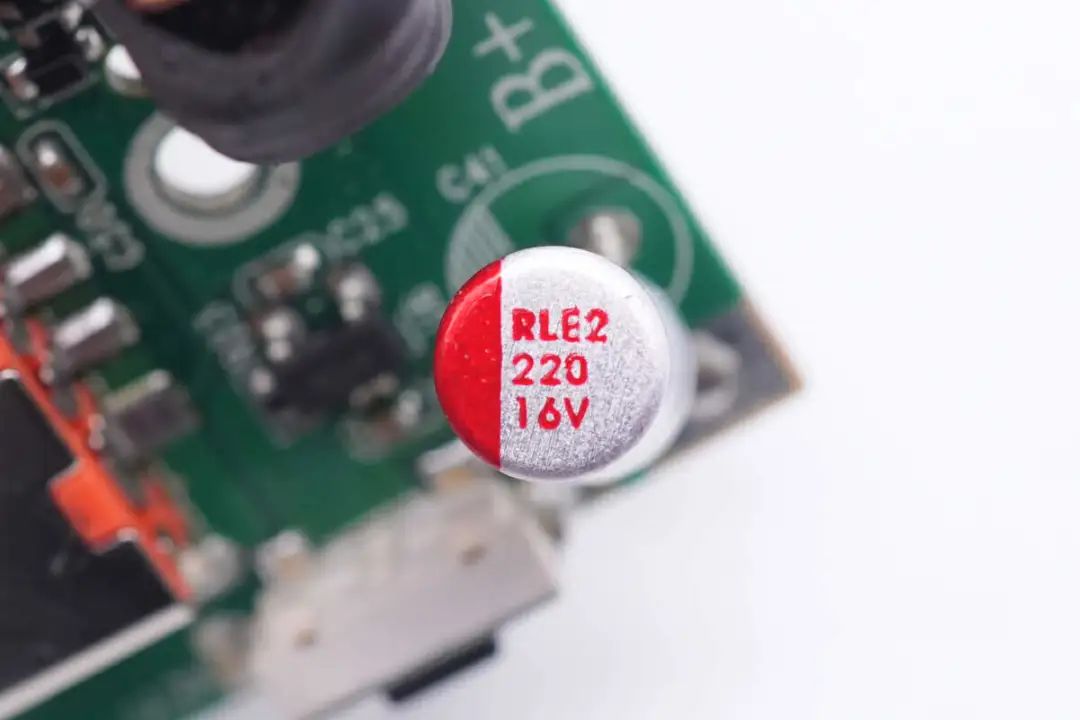

电池端滤波固态电容来自新瑞隆，规格为220μF 16V。

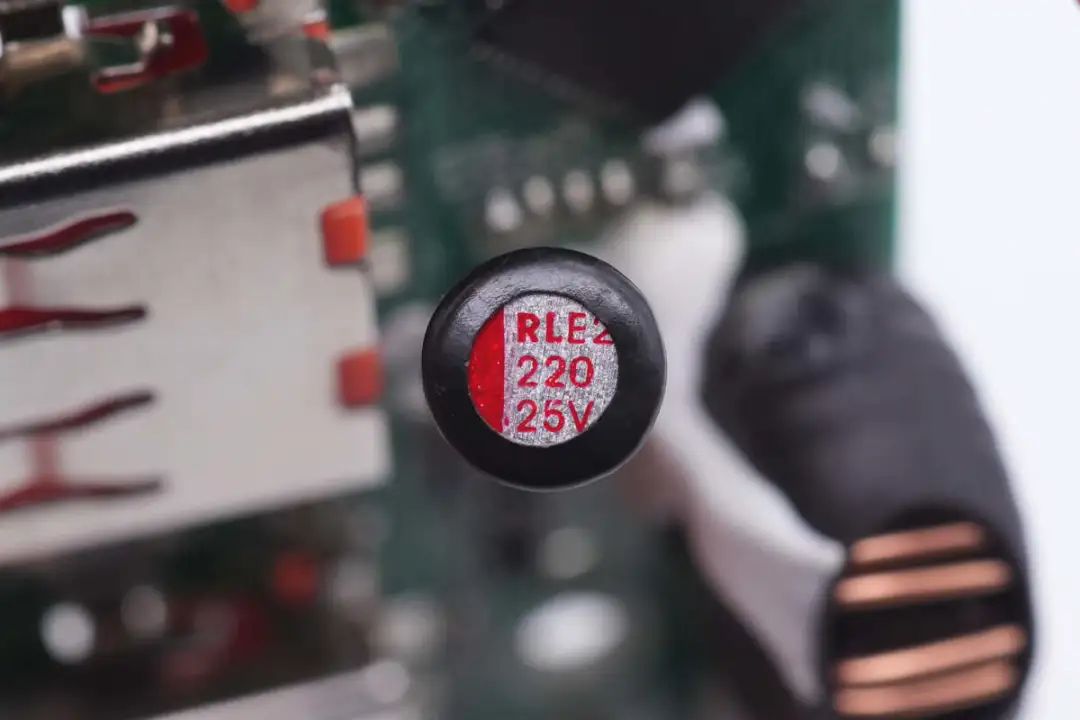

输出滤波固态电容规格为220μF 25V。

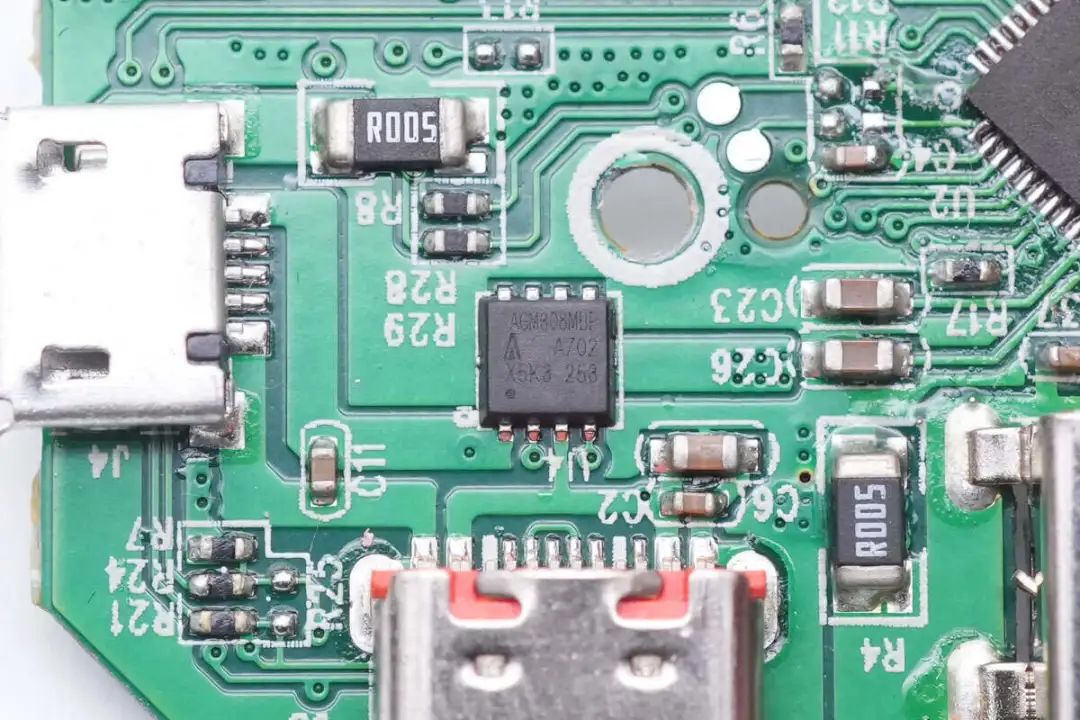

用于Micro USB和USB-C接口的VBUS开关管采用芯控源 AGM308MBP。

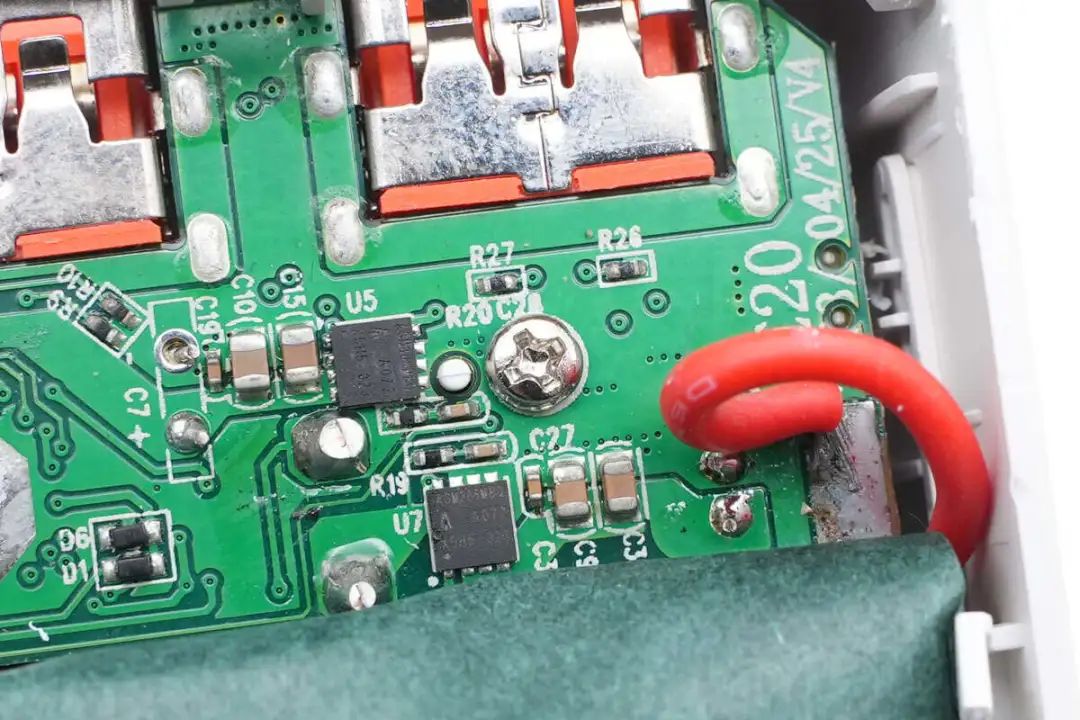

用于两个USB-A口的VBUS开关管型号相同。

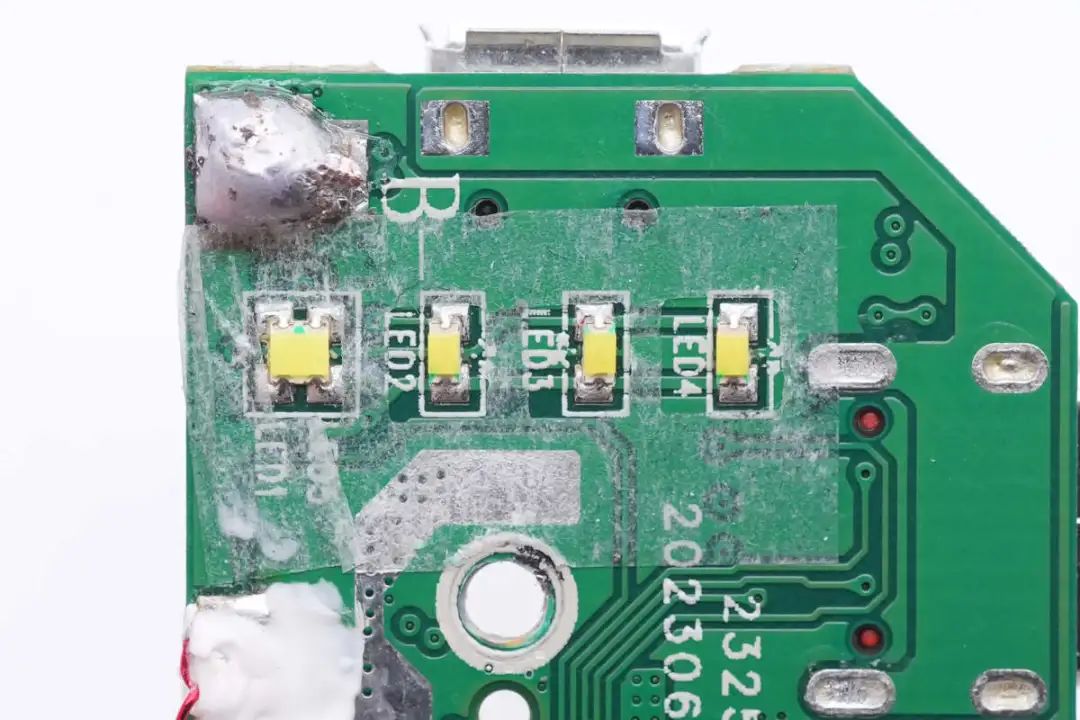

四颗LED电量指示灯特写。

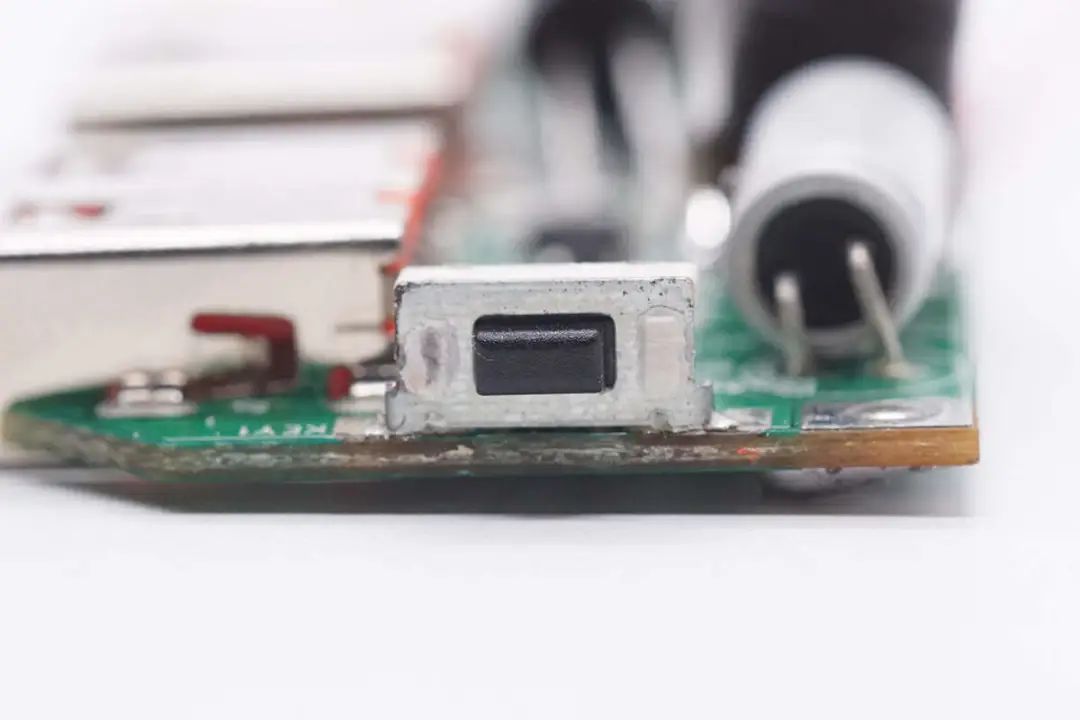

电量检测按键特写，贴片焊接。

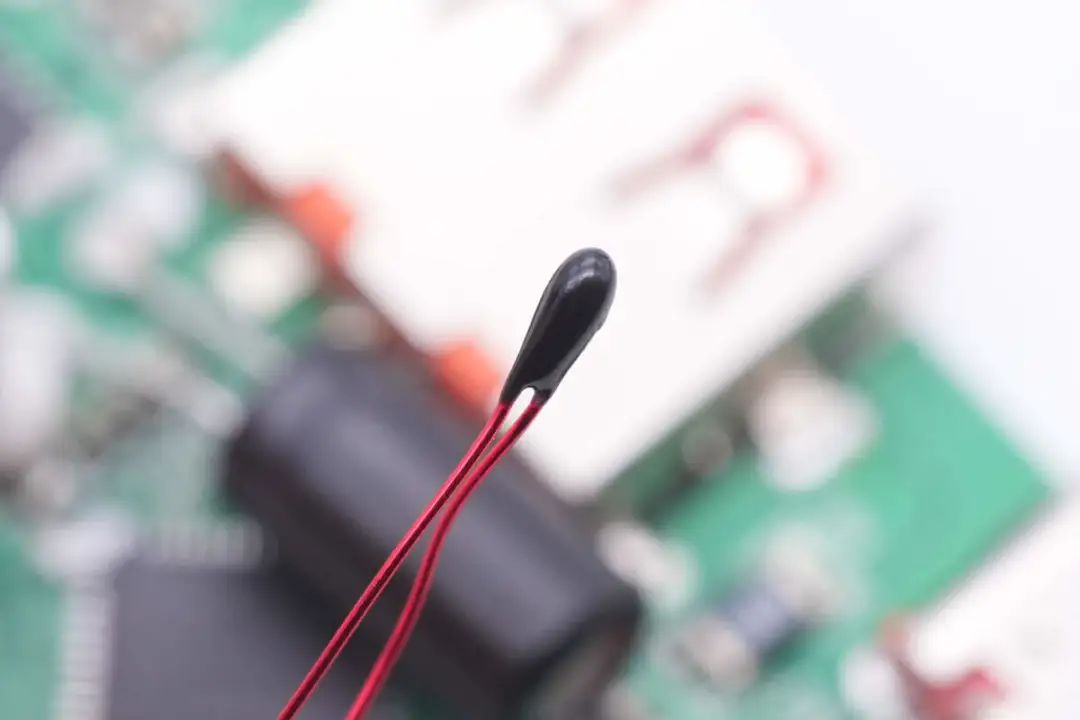

检测电池温度的NTC热敏电阻特写。

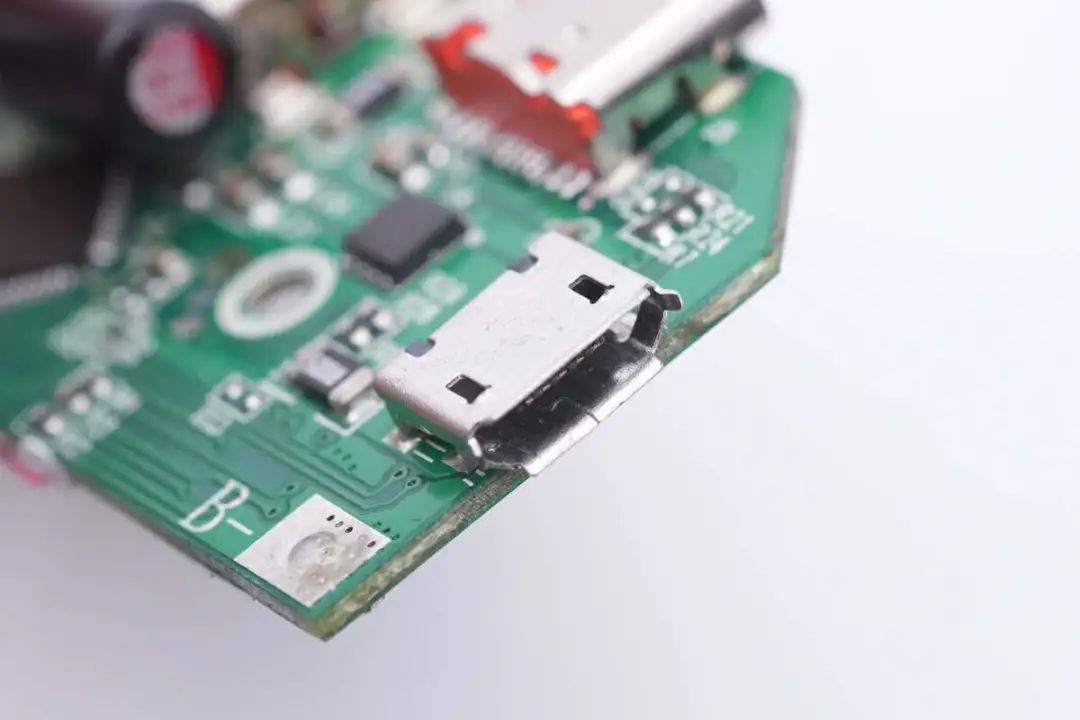

Micro USB母座特写。

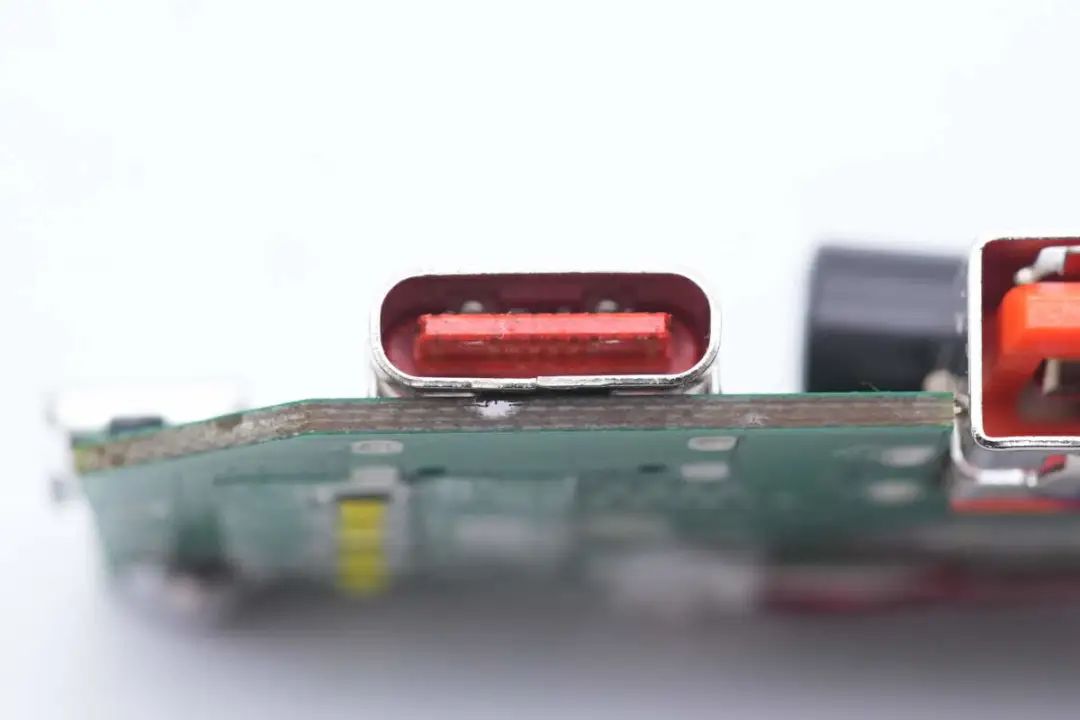

USB-C母座过孔焊接固定，橙色胶芯不露铜。

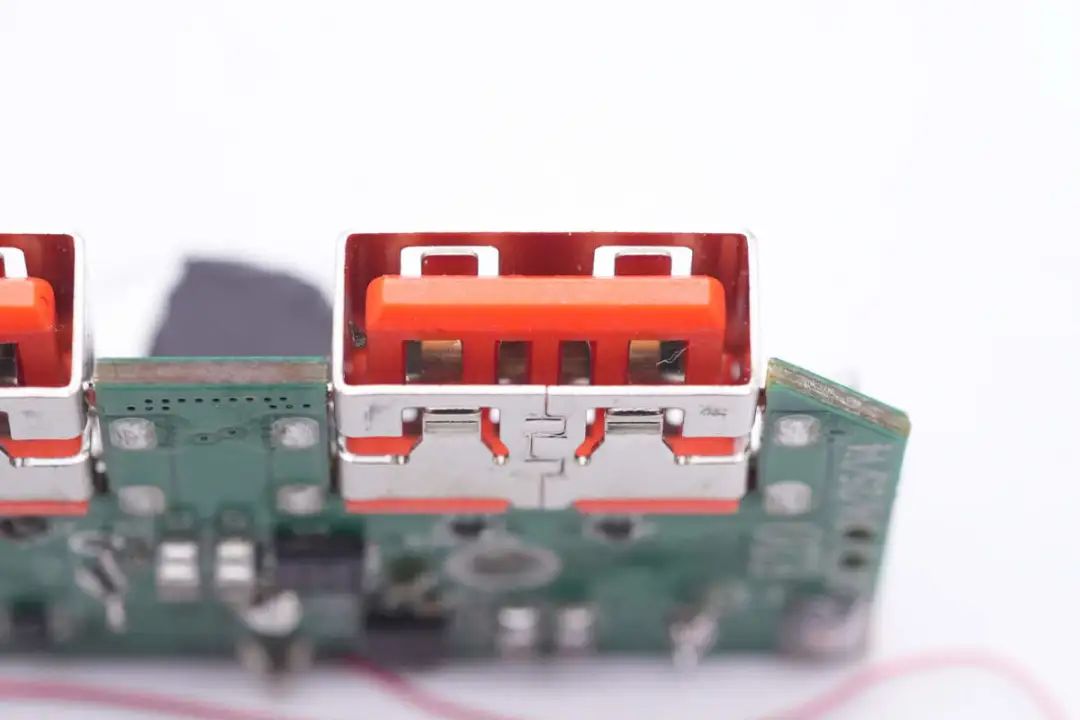

USB-A母座采用沉板焊接固定，降低厚度。

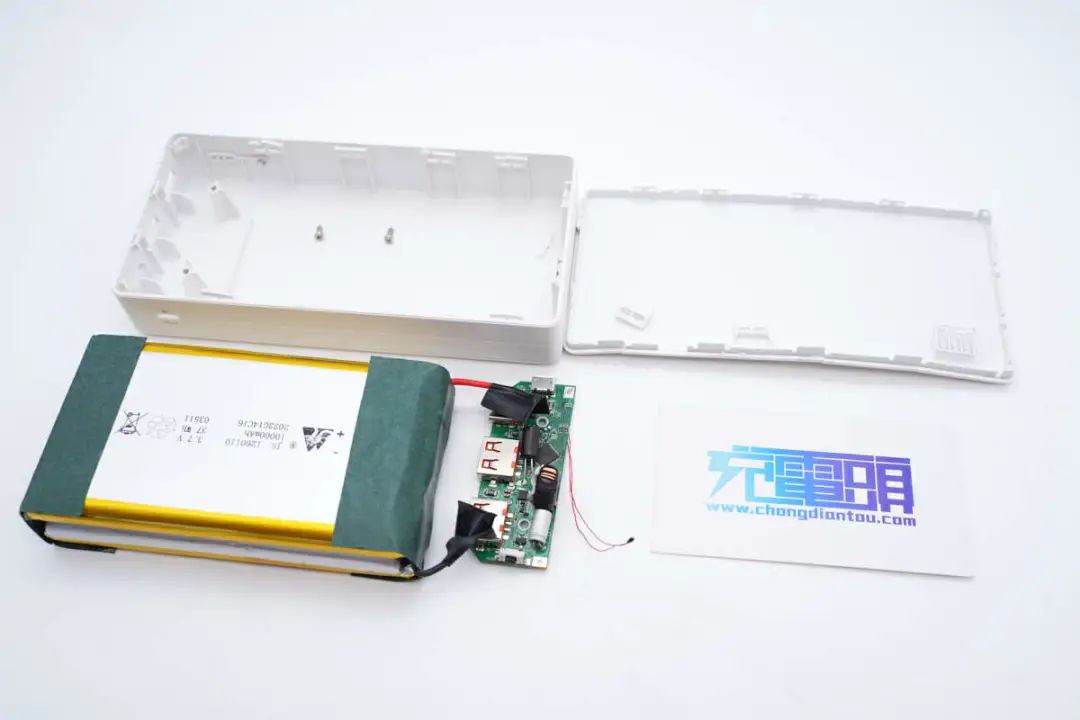

全部拆解一览，来张全家福。
充电头网拆解总结
MOVESPEED移速这款35W超能充移动电源采用白色直板外壳设计，具备2A1C输出接口，USB-C接口支持35W PD快充，USB-A口支持22.5W快充。移动电源还具备Micro USB接口进行充电，并满足笔记本电脑，平板电脑，手机和传统老式设备使用。
充电头网通过拆解了解到，移速这款移动电源内部采用2串电池组，并使用水芯电子M12229移动电源快充SOC芯片，这款芯片专为2串电芯移动电源打造，芯片集成了同步开关升降压变换器、电池充放电管理模块（内置均衡控制）、显示模块、电量计算模块，提供35W输入／输出功率。
此外内部采用芯控源MOS管进行电池保护，同步升降压和VBUS切换，电池配有保护板，两端粘贴青稞纸保护，并使用NTC热敏电阻进行温度检测。整体用料可靠，保护措施到位。
