用Chiplet解决ASIC在LLM上的成本问题

来源:电子发烧友网发布时间:2023-07-182130浏览

电子发烧友网报道（文/周凯扬）虽说最近靠着GPT大语言模型的热度，英伟达之类的主流GPU公司赚得盆满钵满，但要说仗着GPU的高性能就能高枕无忧的话，也就未免有些痴人说梦了。未来随着LLM的继续发展，训练与推理如果要花费同样的硬件成本，那么即便是大厂也难以负担。

所以不少厂商都在追求如何削减TCO（总拥有成本）的办法，有的从网络结构出发，有的从自研ASIC出发的，但收效甚微，到最后还是得花大价钱购置更多的GPU。而来自华盛顿大学和悉尼大学的几位研究人员，在近期鼓捣出的Chiplet Cloud架构，却有可能颠覆这一现状。

TCO居高不下的因素

对于大部分厂商来说，纯粹的TCO并不是他们考虑的首要因素，他们更关注的是同一性能下如何实现更低的TCO。当下，限制GPU在LLM推理性能上的主要因素之一，不是Tensor核心的利用率，而是内存带宽。

比如在更小的batch size和普通的推理序列长度下，内存带宽就会限制对模型参数的读取，比如把参数从HBM加载到片上寄存器，因为全连接层中的GeMM（通用矩阵乘）计算强度不高，几乎每次计算都需要加载新的参数。

而Chiplet Cloud为了获得更好的TCO与性能比，选择了片上SRAM而不是HBM的外部内存方案，将所有模型参数和中间数据（比如K和V向量等）缓存到片上内存中去，从而实现了比传统的DDR、HBM2e更好的单Token TCO表现，同时也获得了更大的内存带宽。

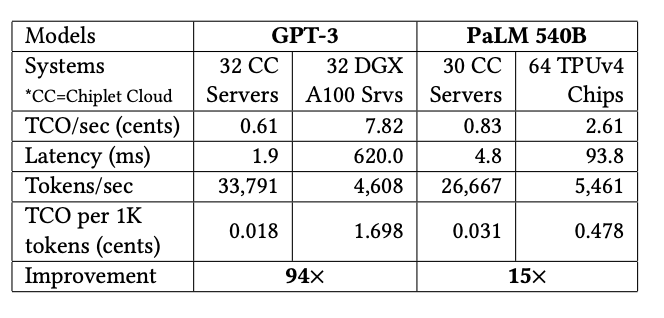

Chiplet Cloud，作为基于chiplet的ASIC AI超算架构，正是专为LLM减少生成单个Token所需的TCO成本设计的。从他们给出的评估数据对比来看，与目前主流的GPU和TPU对比，只有Chiplet Cloud对于TCO/Token做了极致的优化。比如在GPT-3上，32个Chiplet Cloud服务器相较32个DGX A100服务器的TCO成本改善了94倍，在PaLM 540B上，30个Chiplet Cloud服务器相较64个TPUv4芯片将TCO改善了15倍。

更灵活的Chiplet方案

为什么选择Chiplet呢？我们先来看一个极端的堆片上内存的例子，也就是直接选择晶圆级的“巨芯”，比如Cerebras Systems打造的WSE-2芯片。该芯片基于7nm工艺下的一整片12英寸晶圆打造，集成了2.6万亿个晶体管，面积达到46255mm2，片上内存更是达到了40GB。

但这样的巨芯设计意味着高昂的制造成本，所以Chiplet Cloud的研究人员认为更大的SRAM应该与相对较小的芯片对应，这样才能减少制造成本，所以他们选择了chiplet的设计方式。近来流行的Chiplet方案提高了制造良率，也减少了制造成本，允许在不同的系统层级上进行设计的重复利用。

以台积电7nm工艺为例，要想做到0.1/cm2的缺陷密度，一个750mm2芯片的单价是一个150mm2芯片单价的两倍，所以Chiplet的小芯片设计成本更低。重复利用的设计也可以进一步降低成本，加快设计周期，为ASIC芯片提供更高的灵活性。

Chiplet Cloud更适合哪些厂商

虽然论文中提到了不少Chiplet Cloud的优点，但这依然是一个尚未得到实际产品验证的架构，拥有验证实力的公司往往也只有微软、谷歌、亚马逊以及阿里巴巴这类具备芯片设计实力的公司。况且ASIC终究是一种特化的方案，最清楚云平台计算负载需要哪些优化，还得是云服务厂商自己。
