AMD RFSoC 助力 iCana 推出室内小型蜂窝 RF 前端参考设计

稿件来源：C114通信网

随着 5G 将网络推向更高频率，无线基础设施需要全面的小型蜂窝密集化，才能实现高速、低时延和多连接。

自 2020 年以来，iCana 已经为 5G NR FR1 小型蜂窝和 O-RU 开发了一系列完整的 RF 组件。iCana 产品的主要开发目标是在为 RF 前端降低功耗、复杂性和成本并为其缩小尺寸的同时，保持高性能和高可靠性，以达到运营商部署 5G 小型蜂窝时的需求。

在圣地亚哥 2023 国际微波研讨会 (IMS 2023) 上，我们与合作伙伴 AMD 一起展示了这款参考设计。在设计中，iCana 的 RF FR1 前端 4T4R 参考板与 AMD Zynq™ UltraScale+™ RFSoC DFE ZCU670 评估套件接口直接相连。Zynq RFSoC DFE ZCU670 评估套件是一款优秀的 5G 无线测试平台，其集成构建 O-RU 所需的关键功能，其中包括 FHI、O-RAN 处理、Low PHY（由 O-RAN 定义的拆分 7.2）以及典型的 DFE 处理等，实现加速 5G 应用开发。此外，它还是一款全面集成的直接高频采样收发器。iCana 和 AMD 希望携手降低在全球范围内部署小型蜂窝的门槛，推动小型蜂窝的密集化发展。

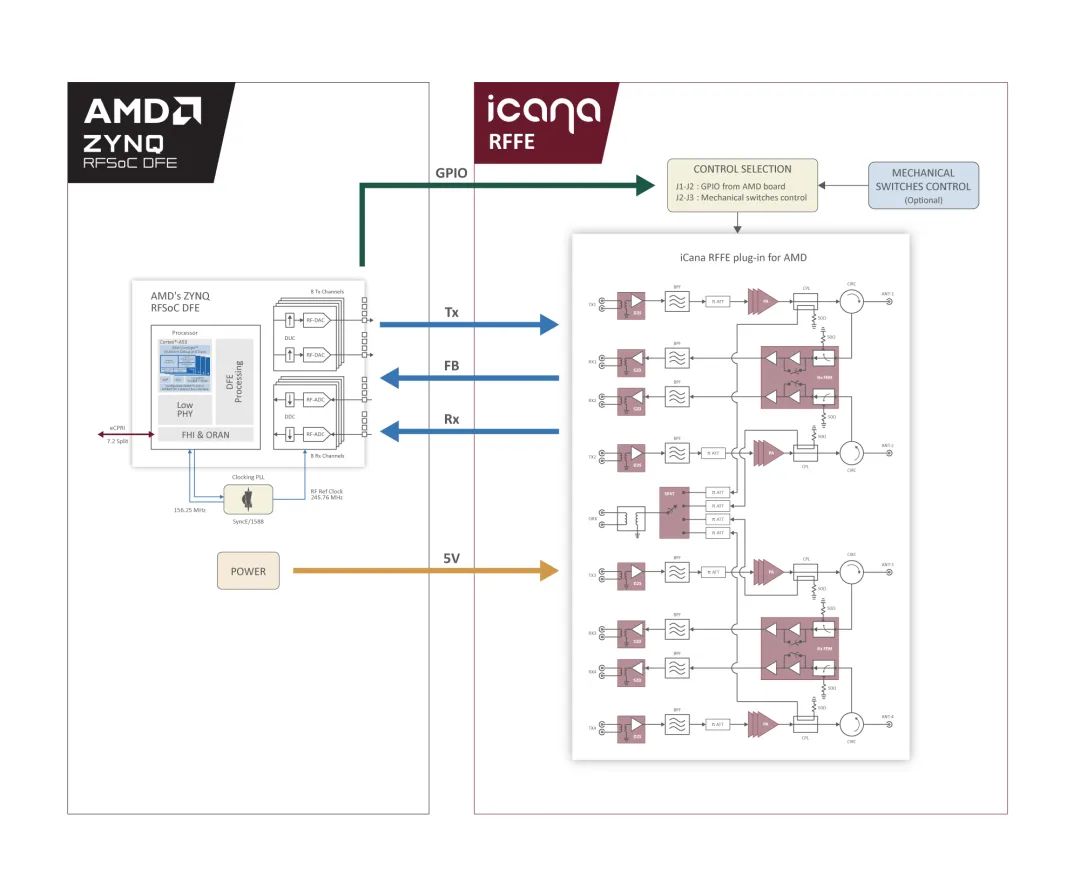

iCana 的 RF 高集成度 4T4R 参考板可与 AMD ZCU670 评估板接口连接，支持四路收发及观察接收器路径，并允许终端用户来运行完整的 5G NR FR1 系统评估，其中包括发射、接收以及实时 DPD 线性化等。所有 RF 有源控制组件均来自引脚对引脚兼容的 iCana 产品系列，包括功率放大器、差分增益放大器 、开关以及接收器前端模块等。

硬件性能采用标准 5G NR FR1 波形认证，配备标准 RF 连接器，能够与天线或标准仪器轻松相连，测量值性能如下述。

• 面向 Tx 模式、高增益 Rx 模式及低增益 Rx 模式的自动增益控制设置

• 瞬时带宽高达200MHz

• 以100 MHz, 5G NR TM 3.1, 8.5 dB PAR 的讯号，使用 AMD DPD 线性化技术，可达到发射端输出功率 > 26dBm （无天线滤波器）及 ACLR < -50 dB

• 以2x100 MHz, 5G NR TM 3.1, 8.5 dB PAR 的讯号，使用 AMD DPD 线性化技术，可达到发射端输出功率 > 24dBm （有天线滤波器）及 ACLR < -48 dBc

• 误差向量幅度（Error Vector Magnitude, EVM）：<2%

iCana RF FR1 前端 4T4R 参考板与 AMD Zynq™ UltraScale+™ RFSoC DFE ZCU670 的参考设计可帮助客户在提高性能和可靠性的同时，降低功耗、复杂性和成本并缩小尺寸，从而可帮助他们加速产品上市进程并为小型蜂窝基础设施的 5G 应用提供支持。
