-----充电头网拆解报告第2647篇-----
前言
本次拆解的是一款5V4A输出的电源适配器，由于外壳上只有适配器的输入输出规格参数，因此品牌和生产工厂无从得知。不过和一般的适配器相比，这款适配器还带有一颗DC转USB-C转接器，也就可以给带USB-C口的设备，类似树莓派供电，很有意思。下面充电头网就对这款适配器进行拆解，一起来看看。
白牌20W USB-C电源适配器外观

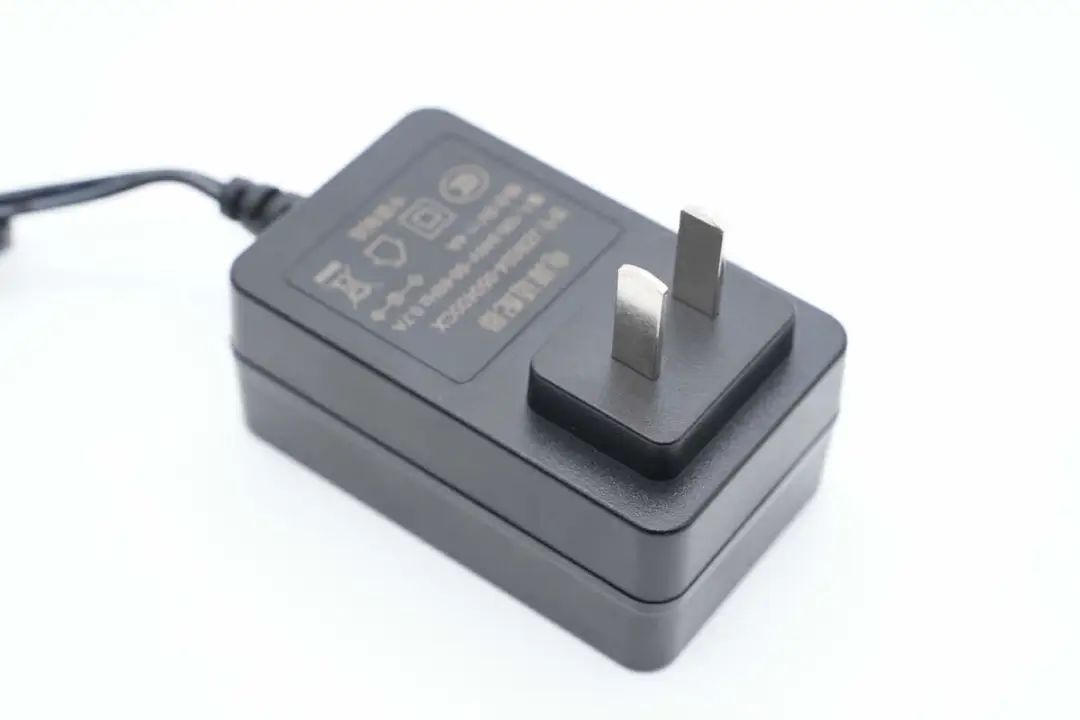

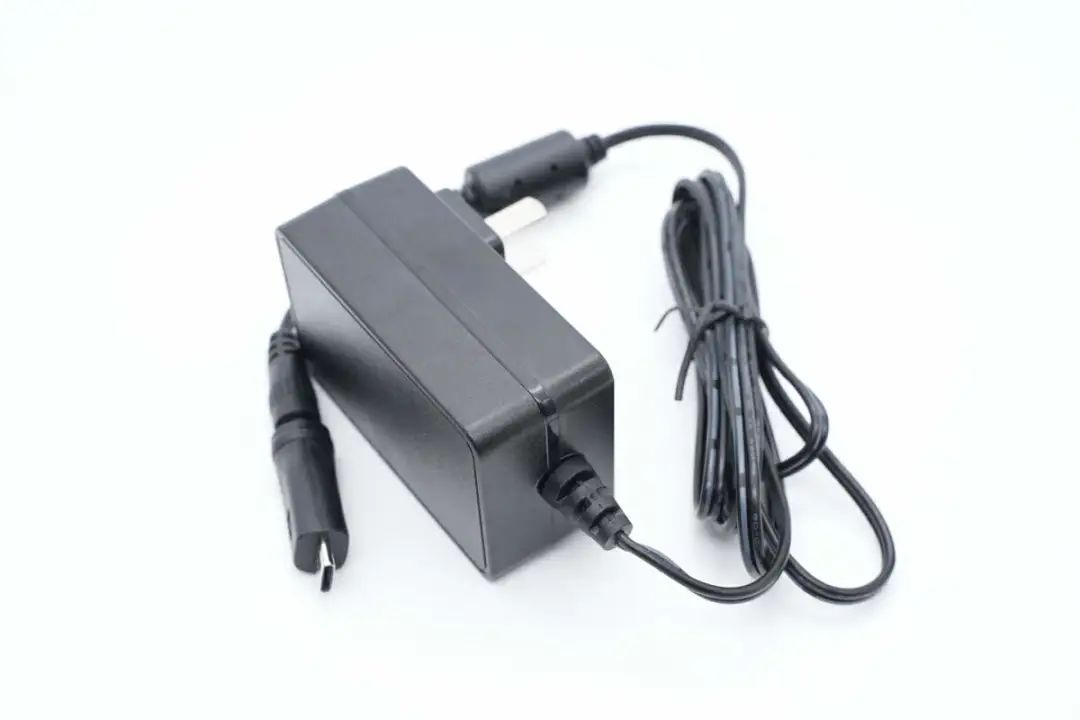

这款电源适配器机身长方体造型，外壳为上下结构设计，主体磨砂处理，拼接处为高光亮面。
适配器配备固定国标插脚，插脚处外壳凸起设计。

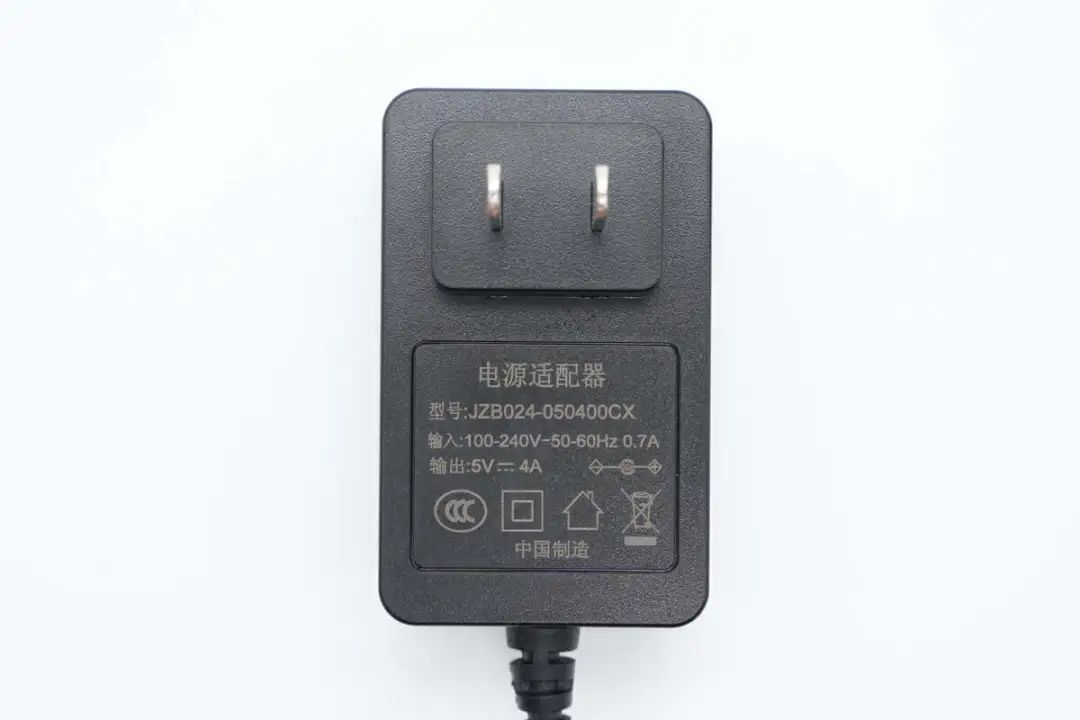

底部外壳上印有适配器参数。

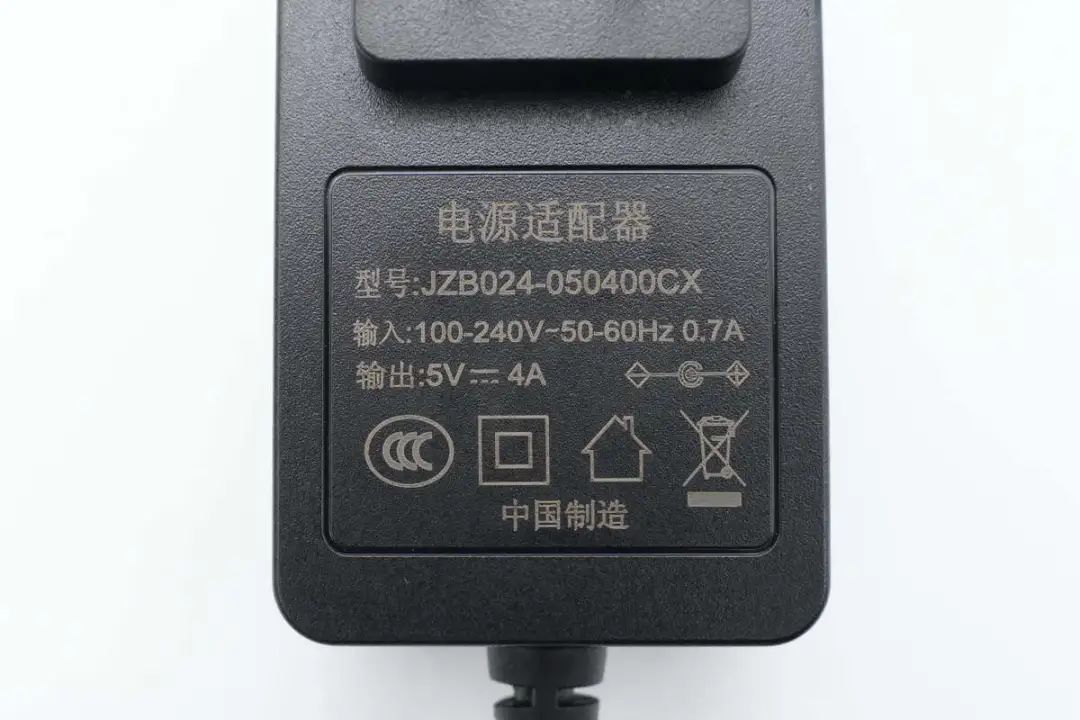

适配器参数特写
型号：JZB024-050400CX
输入：100-240V~50/60Hz 0.7A
输出：5V4A
适配器通过了CCC认证，不过生产厂商未知。

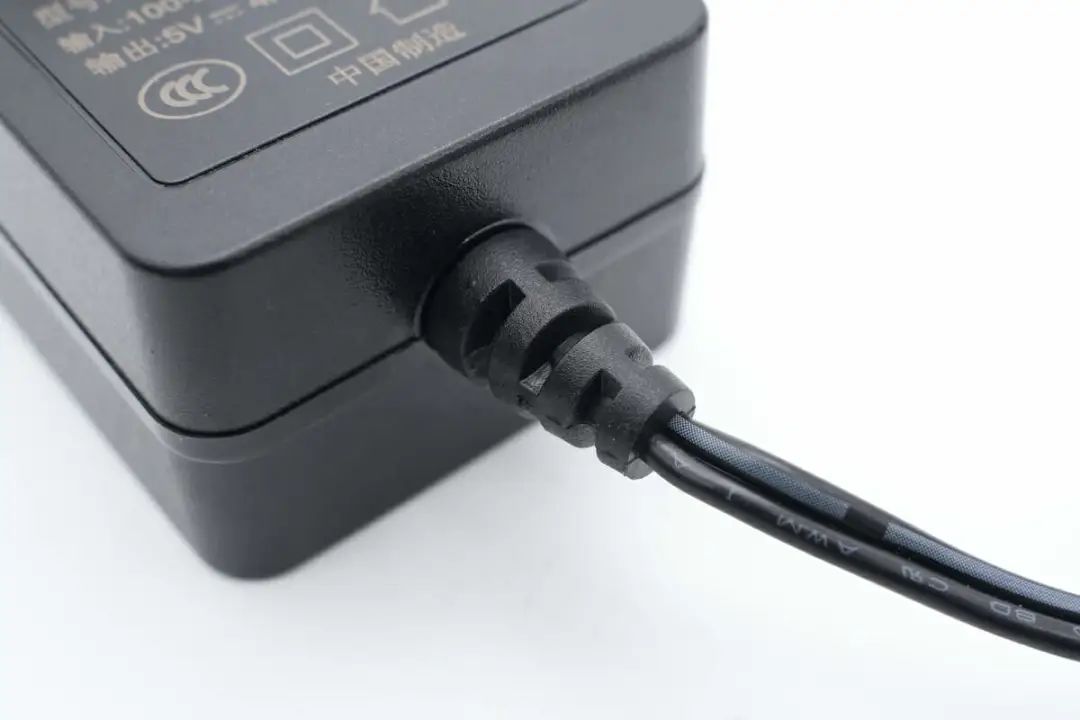

机身与输出线缆连接处做了保护设计。

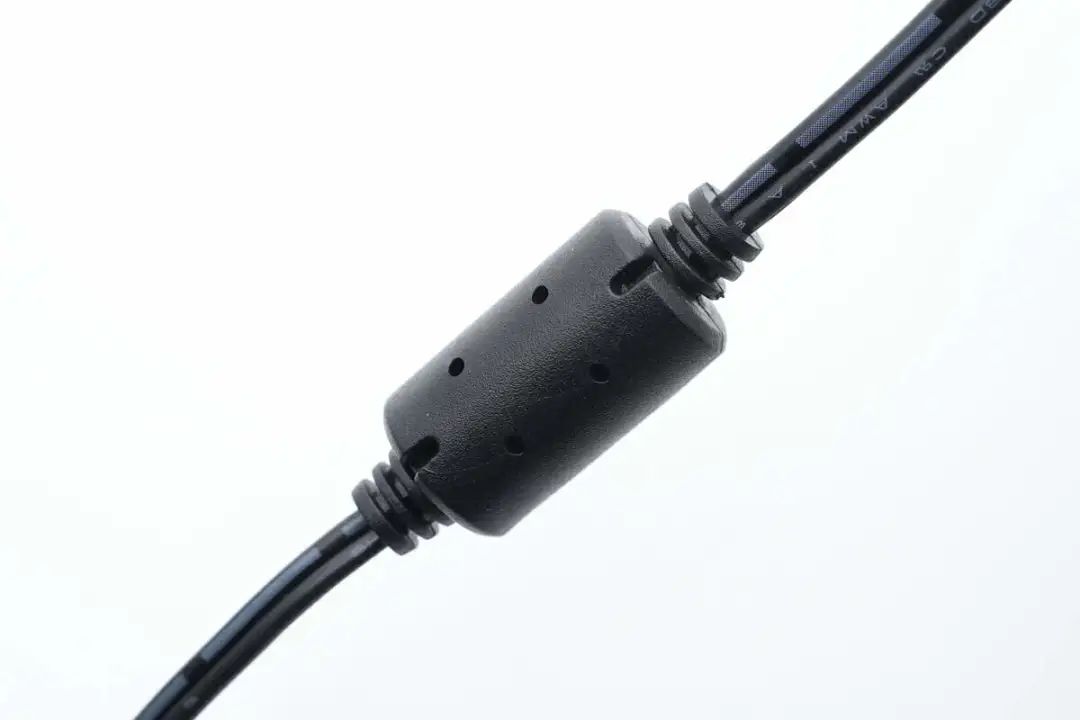

线缆上还设有屏蔽磁环。

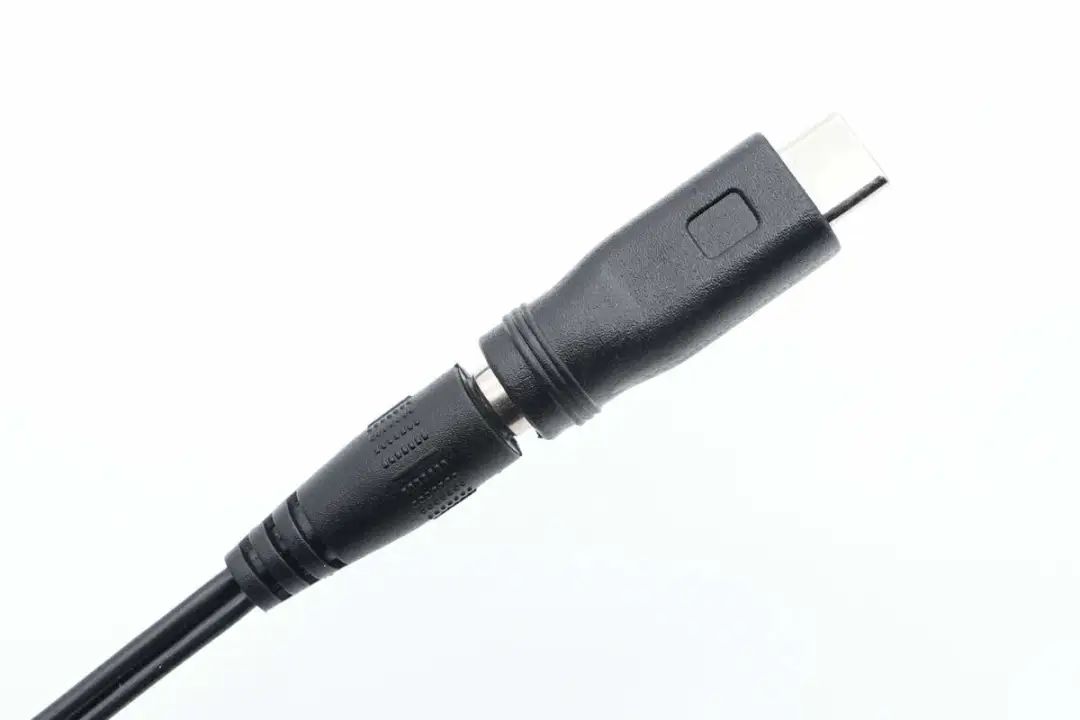

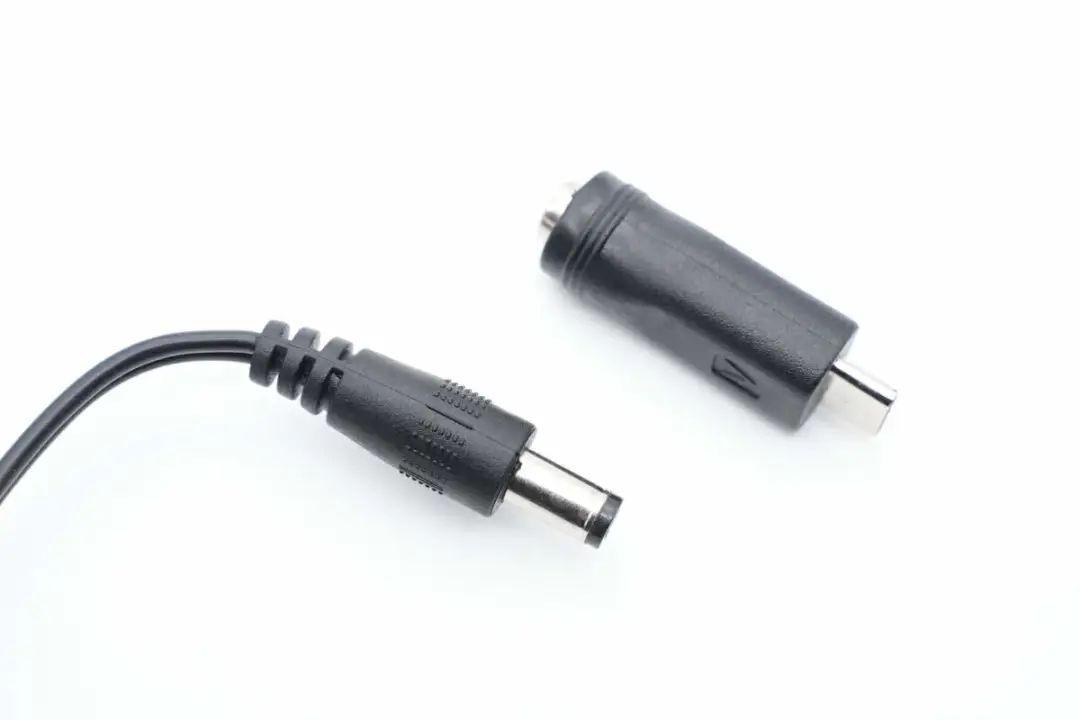

一体式线缆采用DC圆头端子，同时附带一个DC转USB-C转接器。
如此设计，在一些情况下能依靠这个转接器给一些采用USB-C接口的设备进行供电。

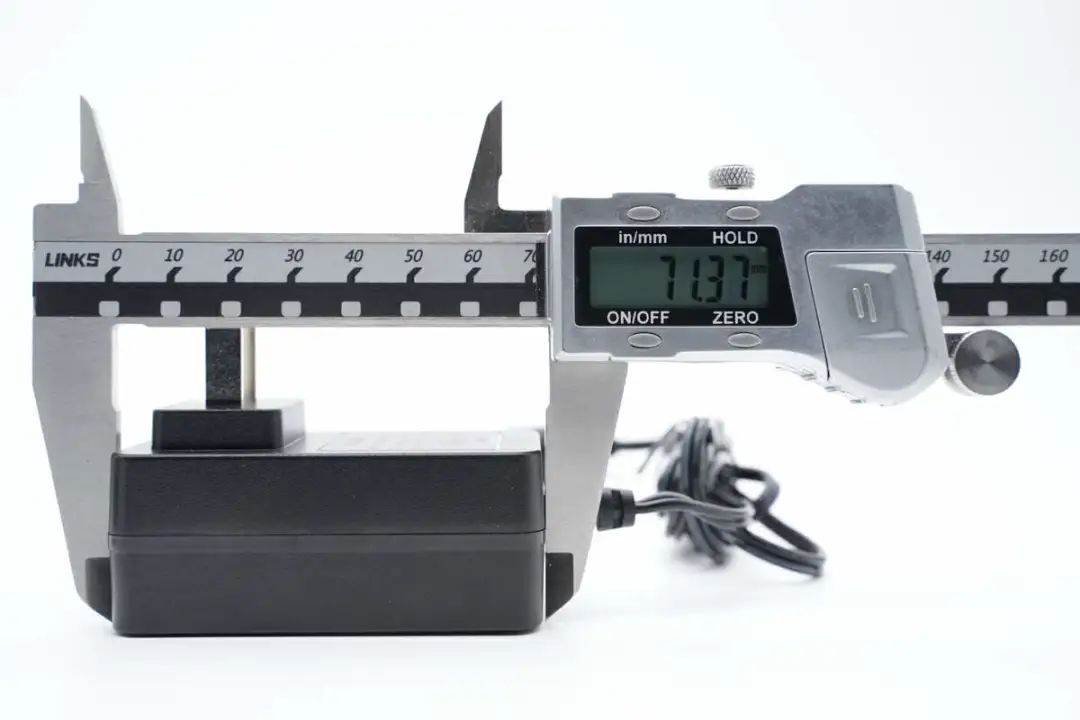

测得适配器机身长度为71.37mm。

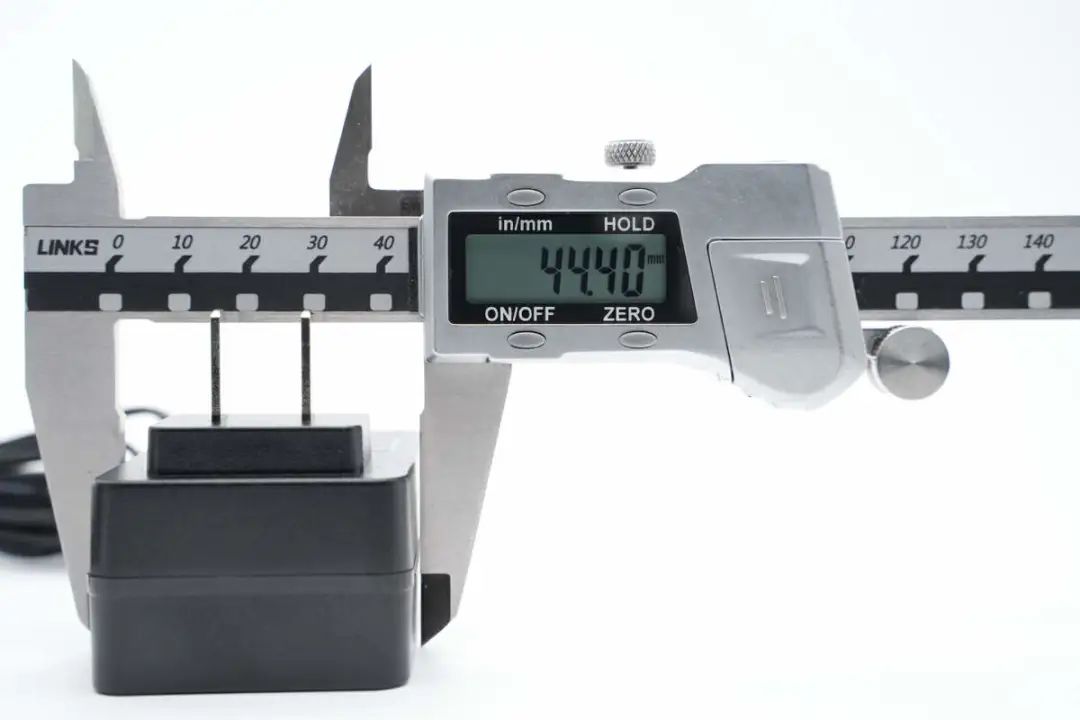

宽度为44.4mm。

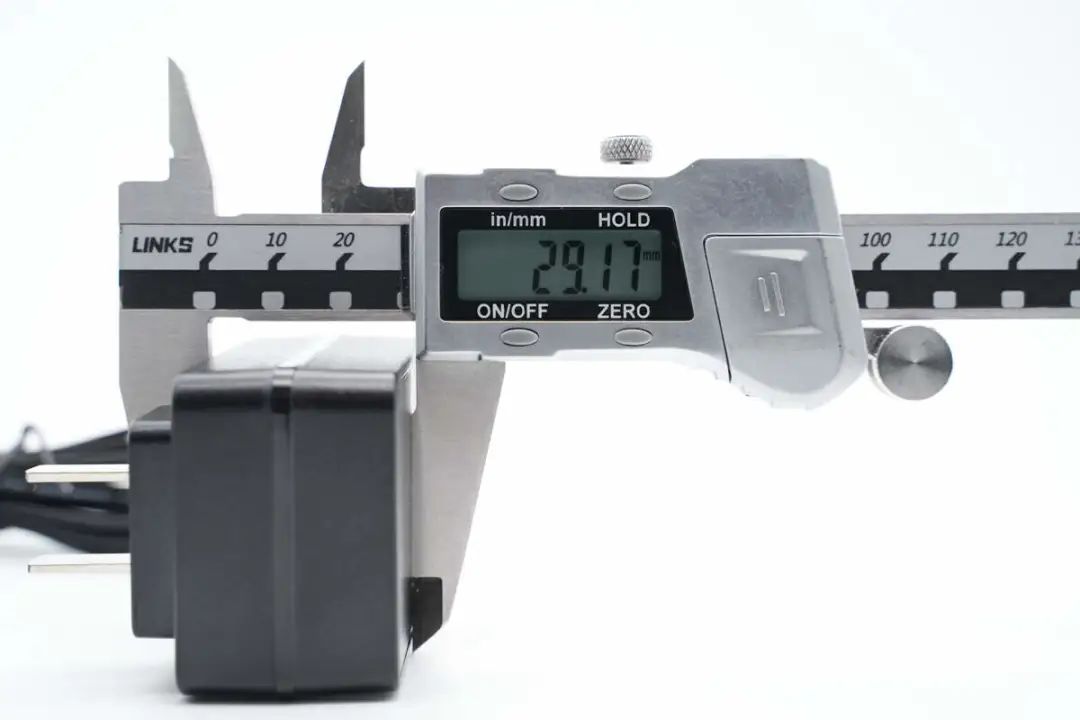

厚度为29.17mm。

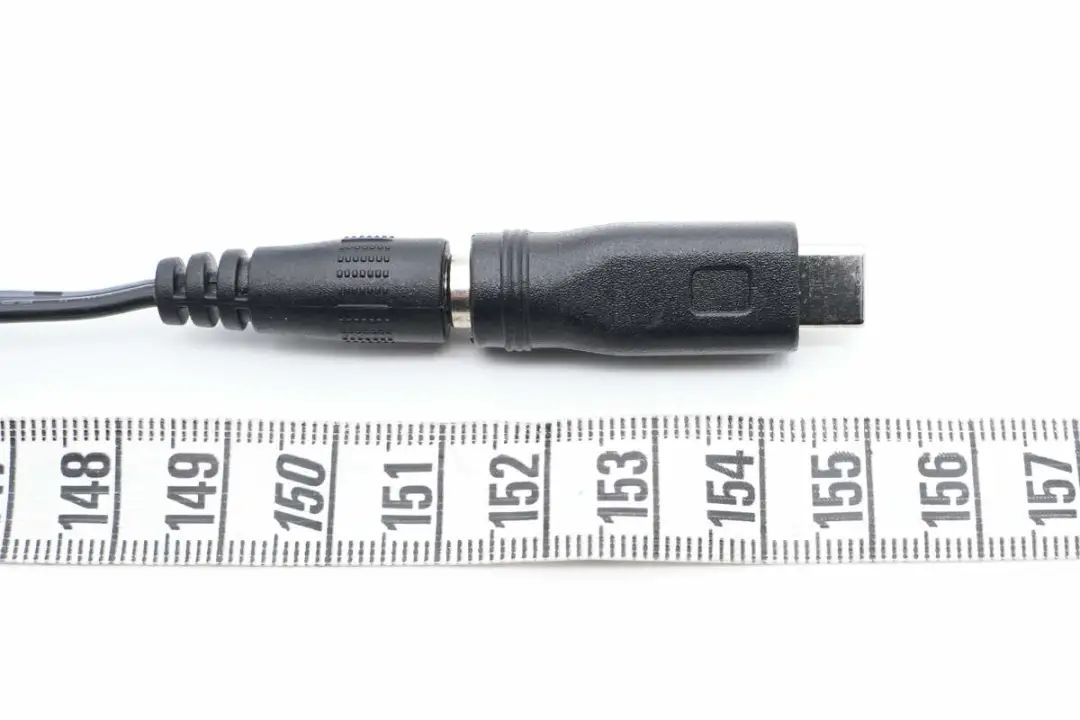

线缆加转接器总长度约155cm。

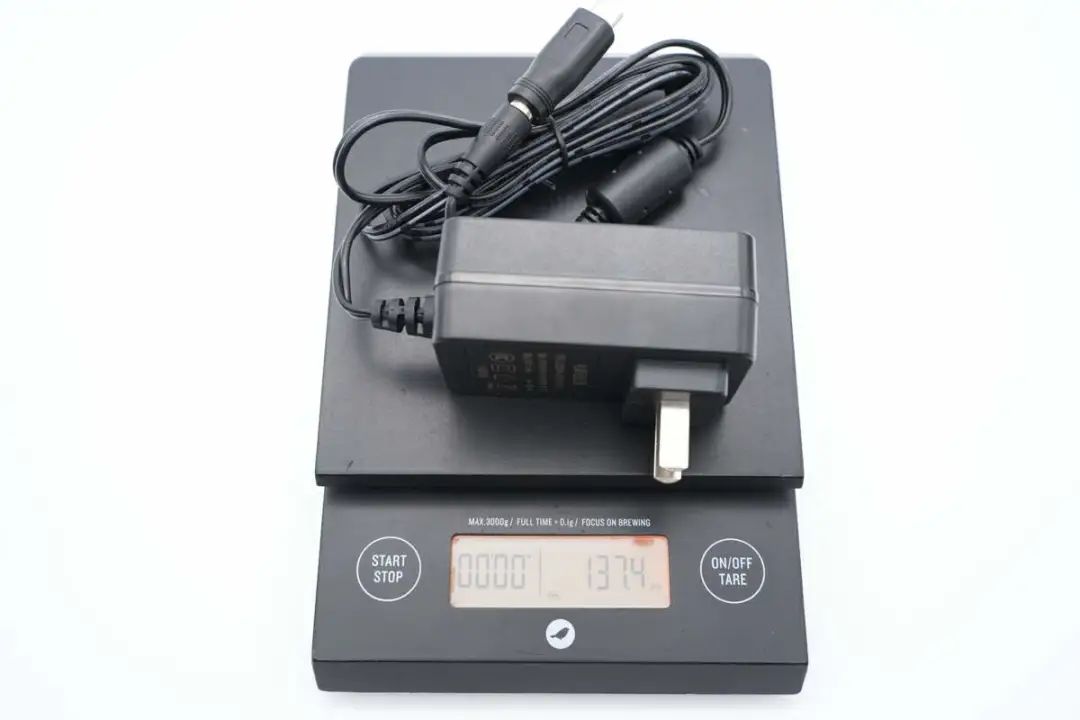

另外测得其总重量约137g。

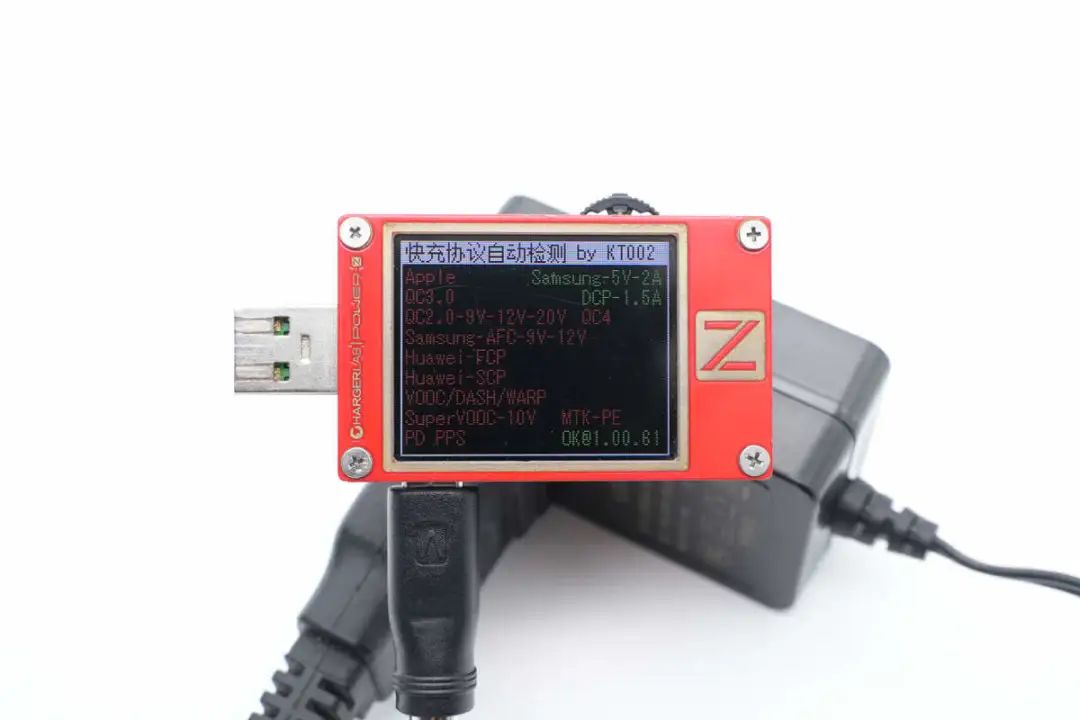

在连接转接器情况下，使用ChargerLAB POWER-Z KT002测得支持Samsung 5V2A和DCP协议。
白牌20W USB-C电源适配器拆解
在了解了这款电源适配器的外观后，下面继续对其进行拆解，看看内部做工。

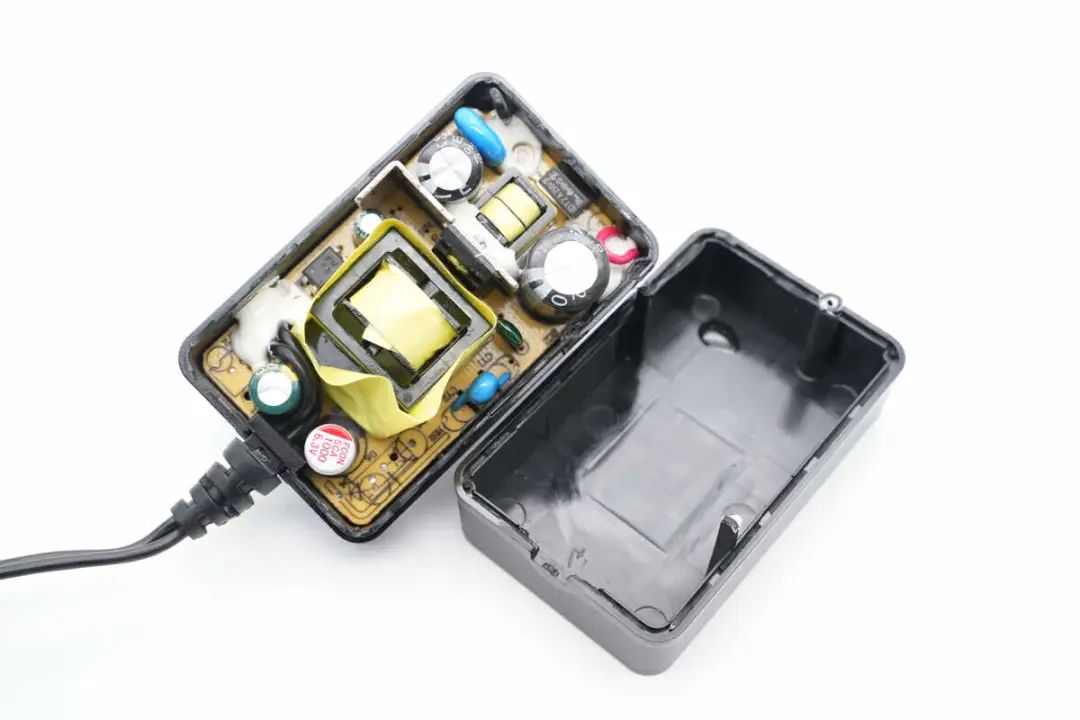

将适配器外壳拆开，外壳采用超声波焊接封装。
连接插脚和PCB板的导线打胶绝缘和加固。

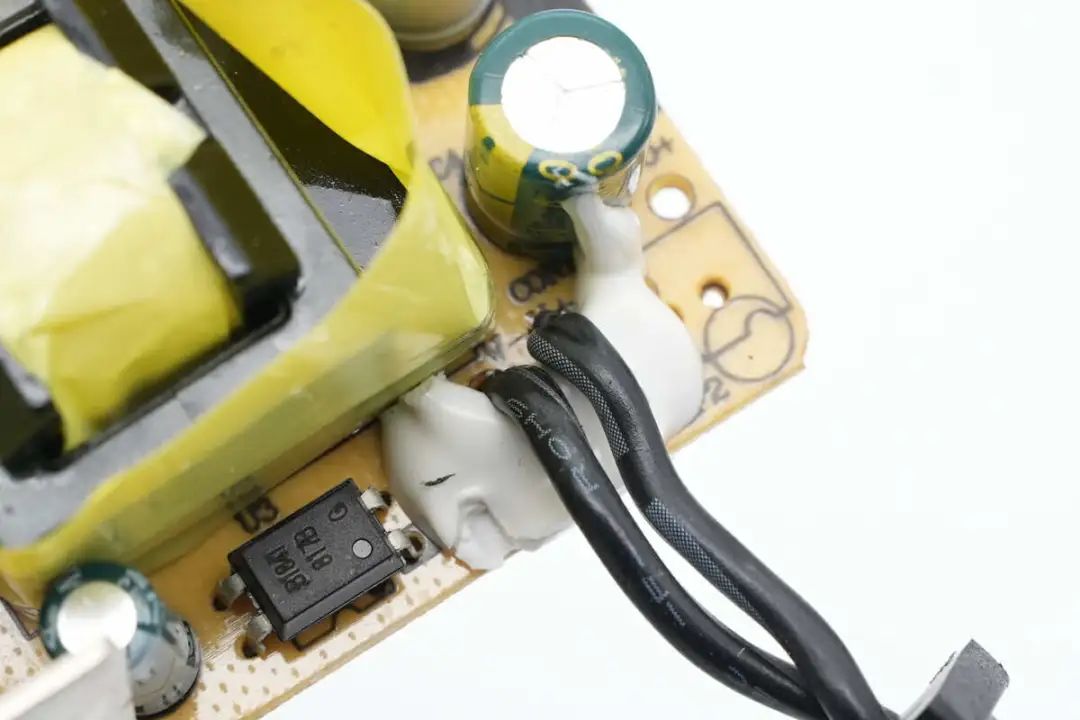

输出导线焊点同样打胶绝缘加固。

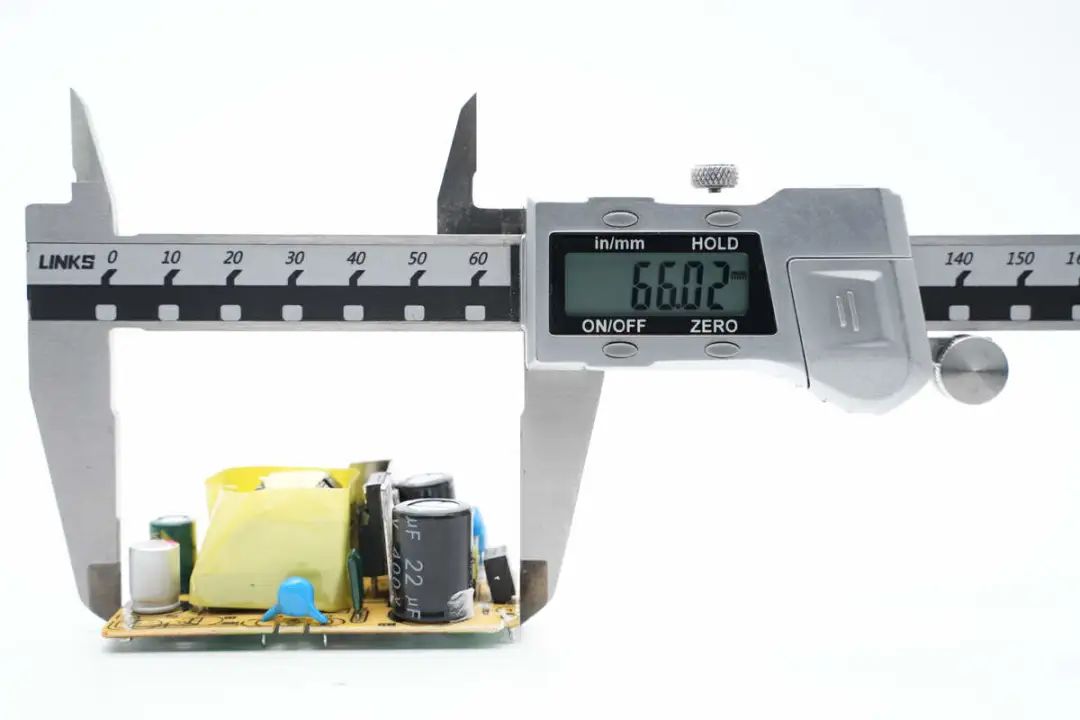

测得PCB板长度为66.02mm。

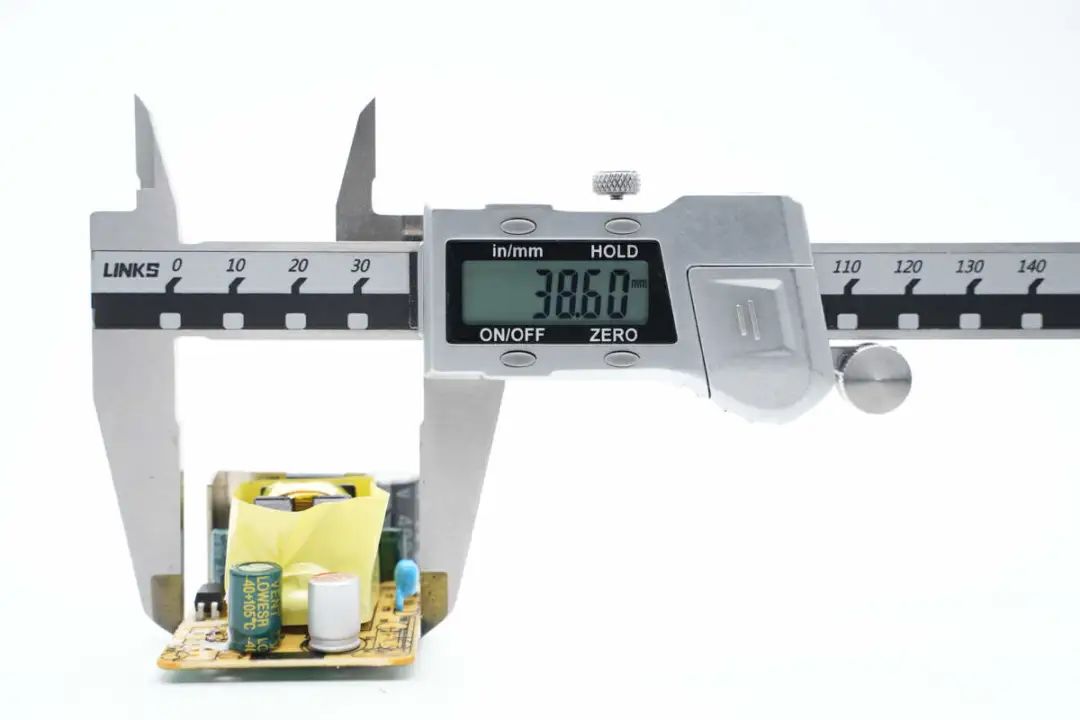

宽度为38.6mm。

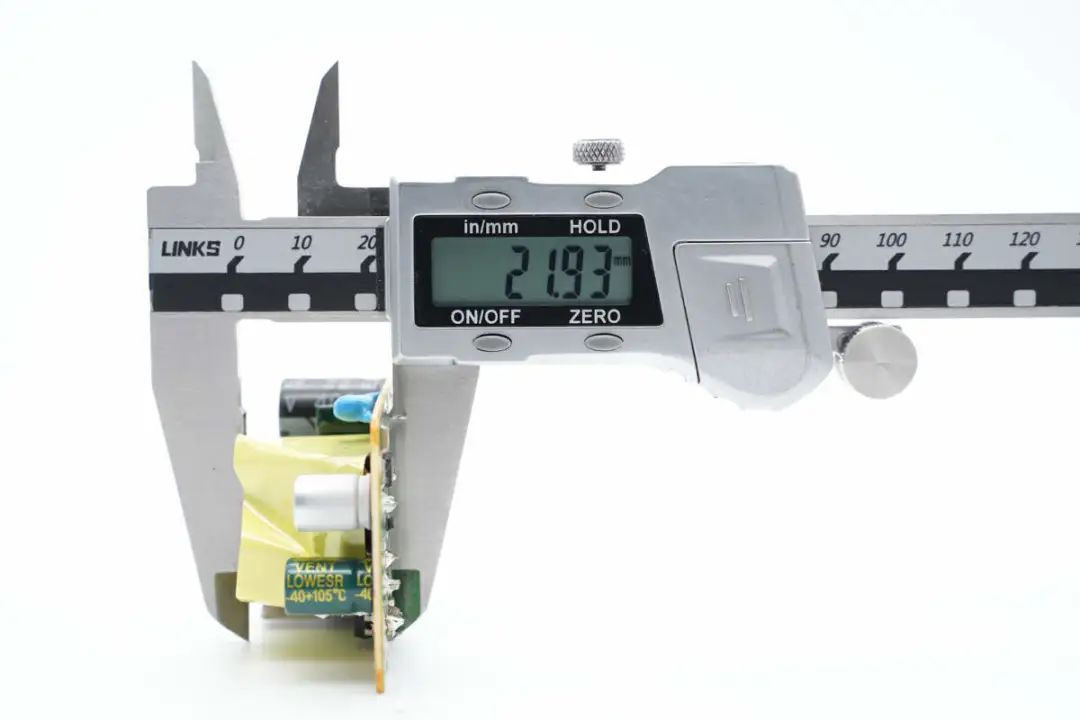

模块厚度为21.93mm。

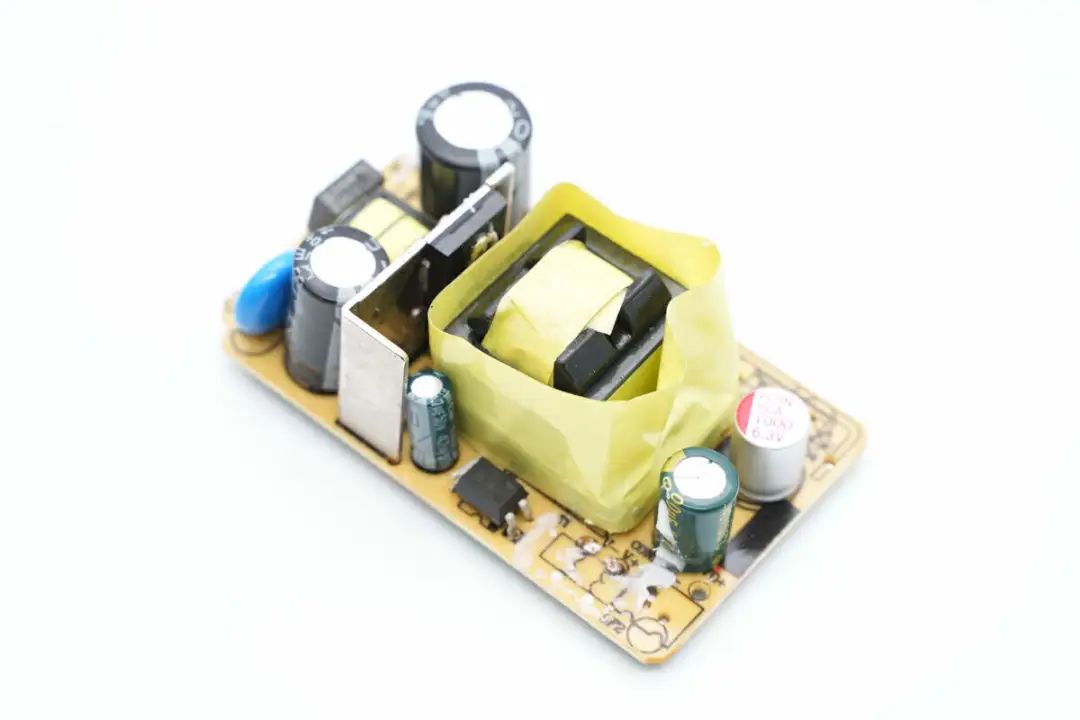

PCB板正面一览，电容、电感等器件打胶加固（上图已清理掉），初级开关管设有散热片帮助散热。

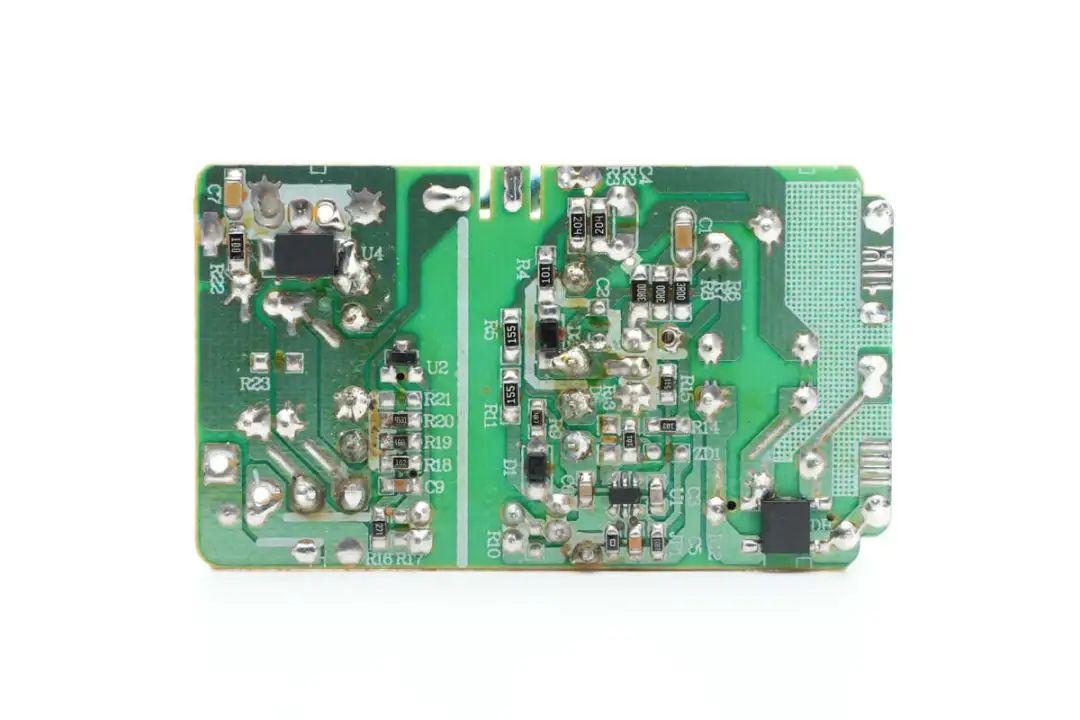

板子单面印刷，背面焊接整流桥、主控芯片以及同步整流芯片，初次级分界明显。

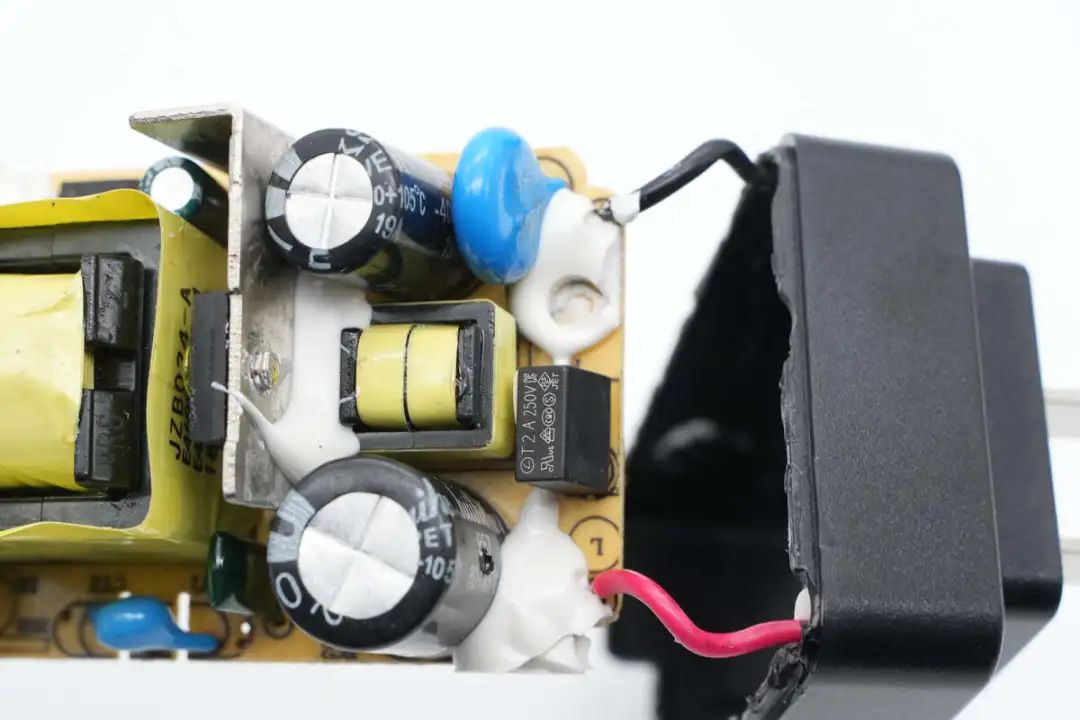

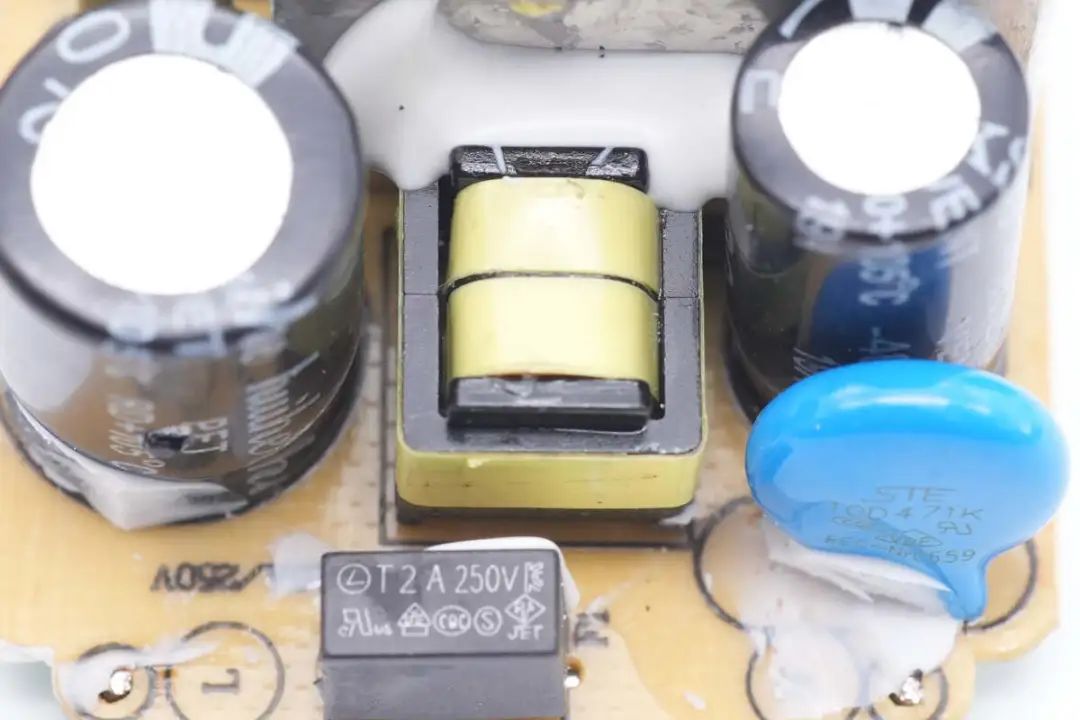

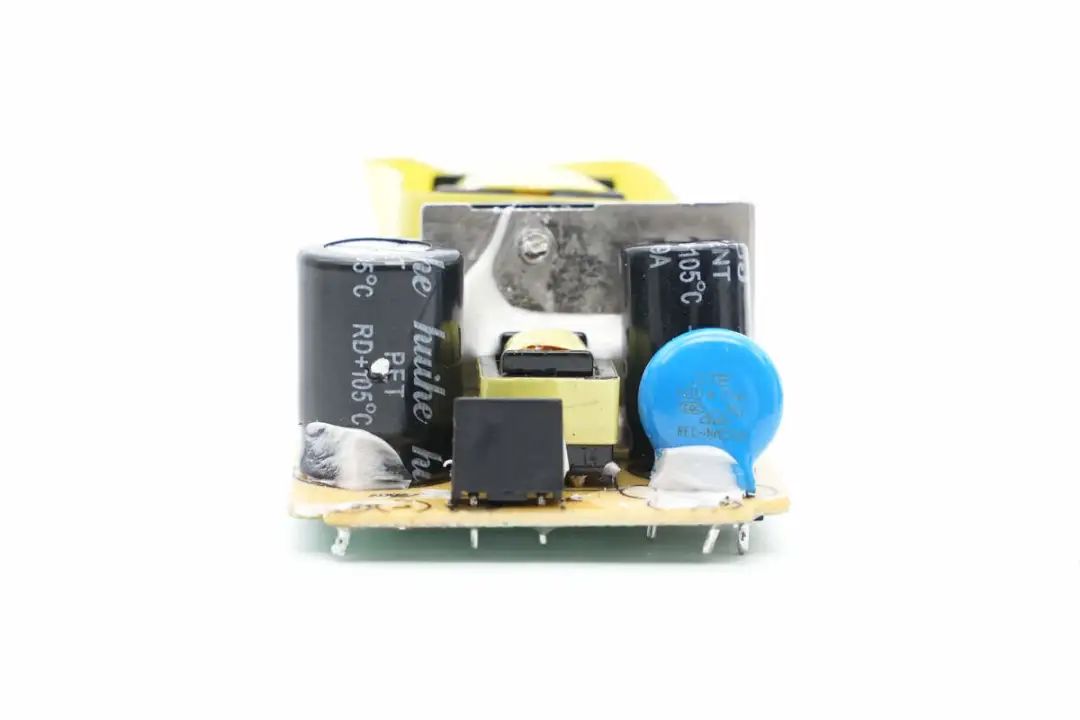

输入端设有延时保险丝、压敏电阻、两颗高压滤波电解电容，在两颗电容之间还有共模电感。

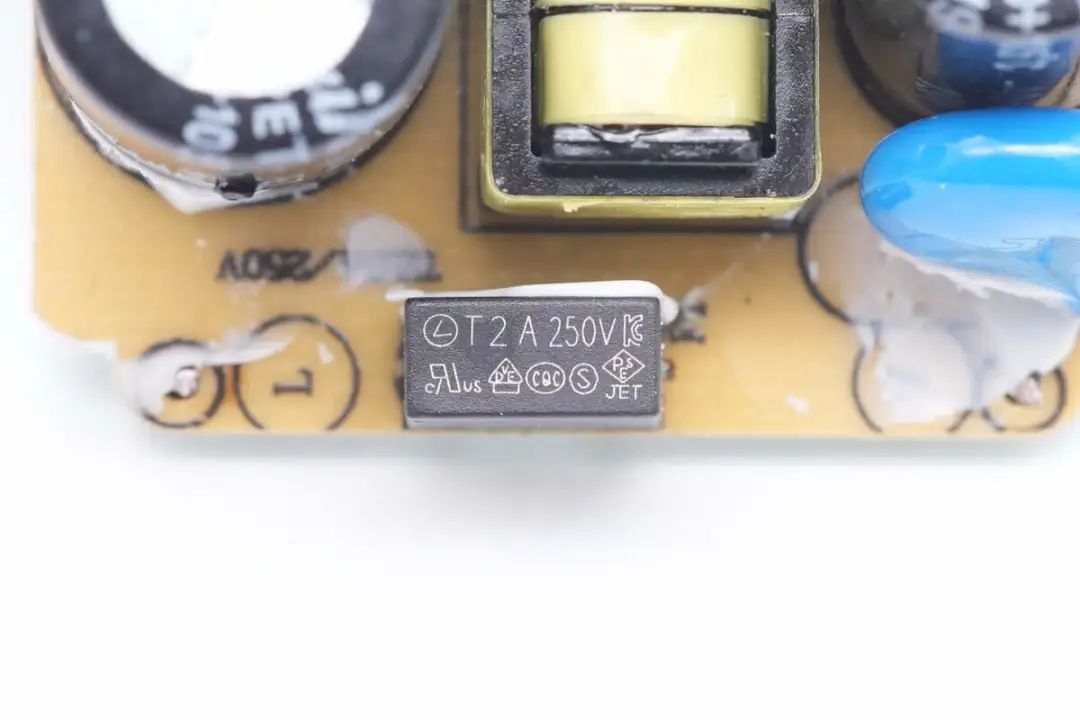

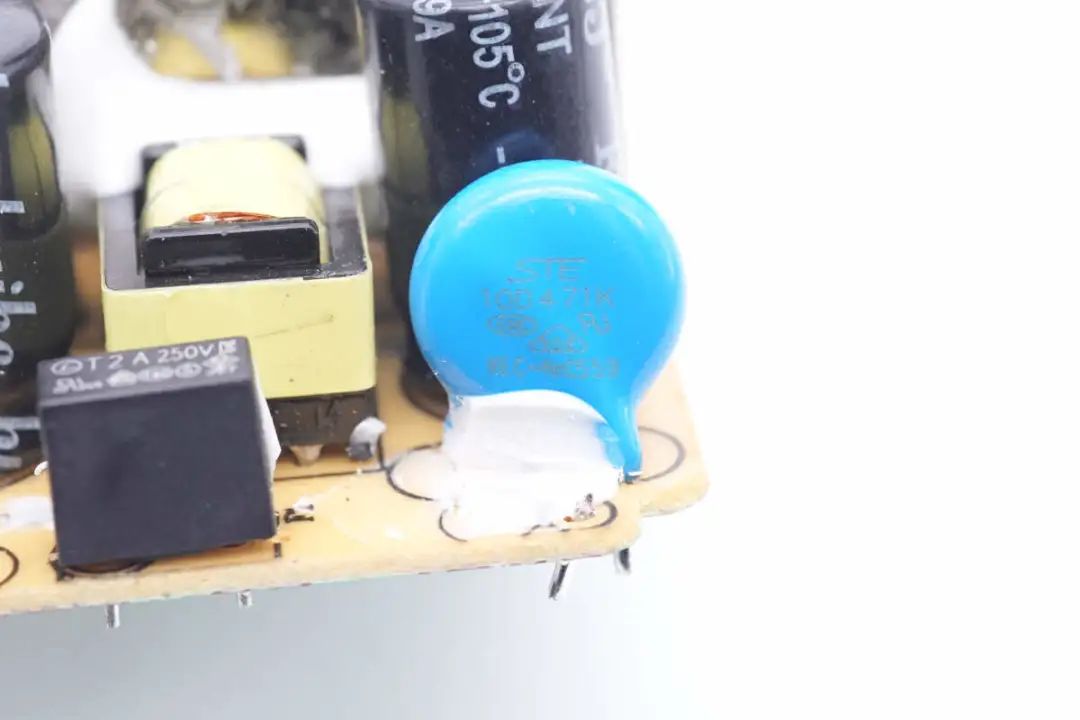

延时保险丝特写，规格为2A 250V。
10D471K压敏电阻来自STE松田电子。
共模电感特写，用于滤除EMI干扰。

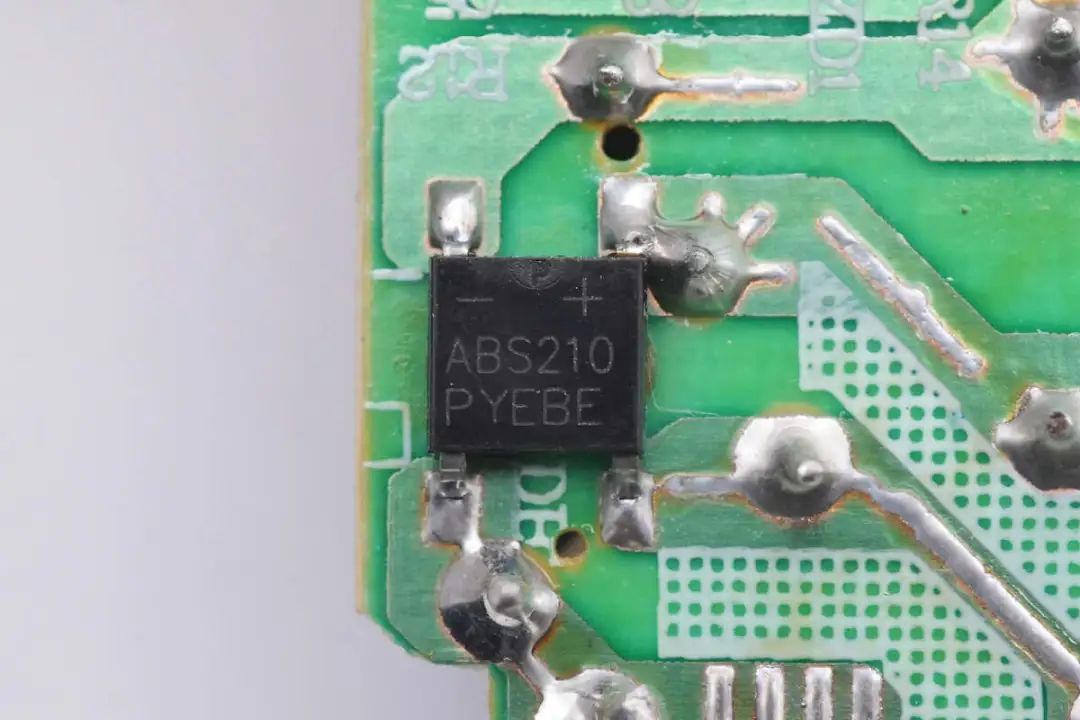

ABS210整流桥特写。
一颗高压滤波电解电容为KSJ品牌。

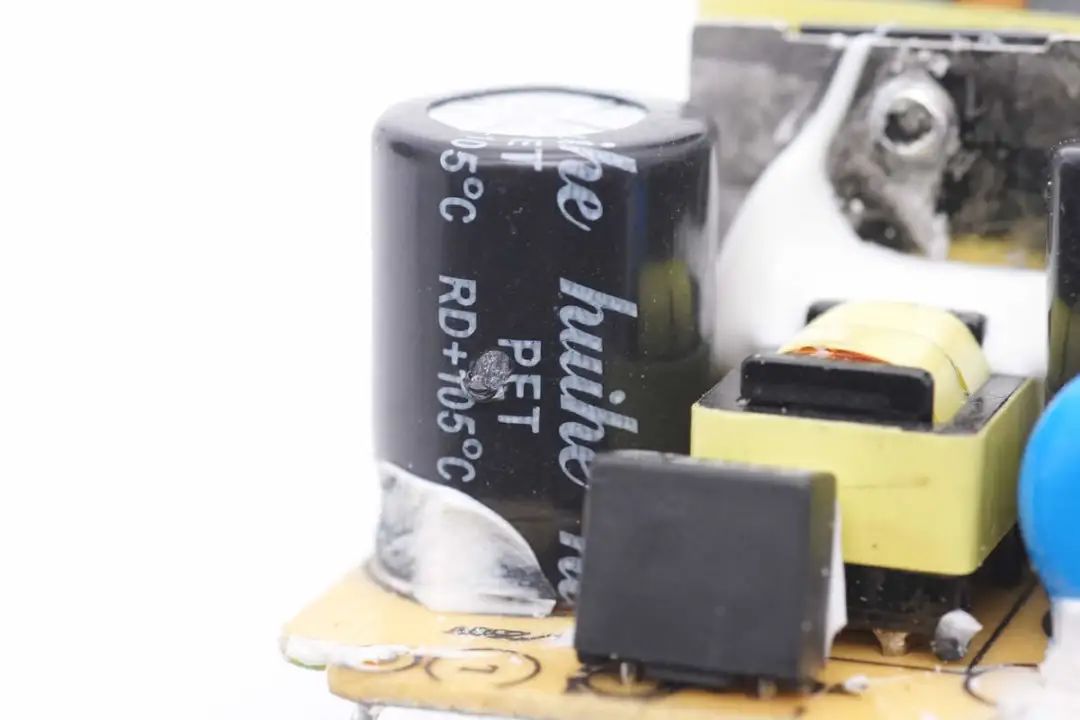

另一颗高压滤波电解电容为huihe品牌。

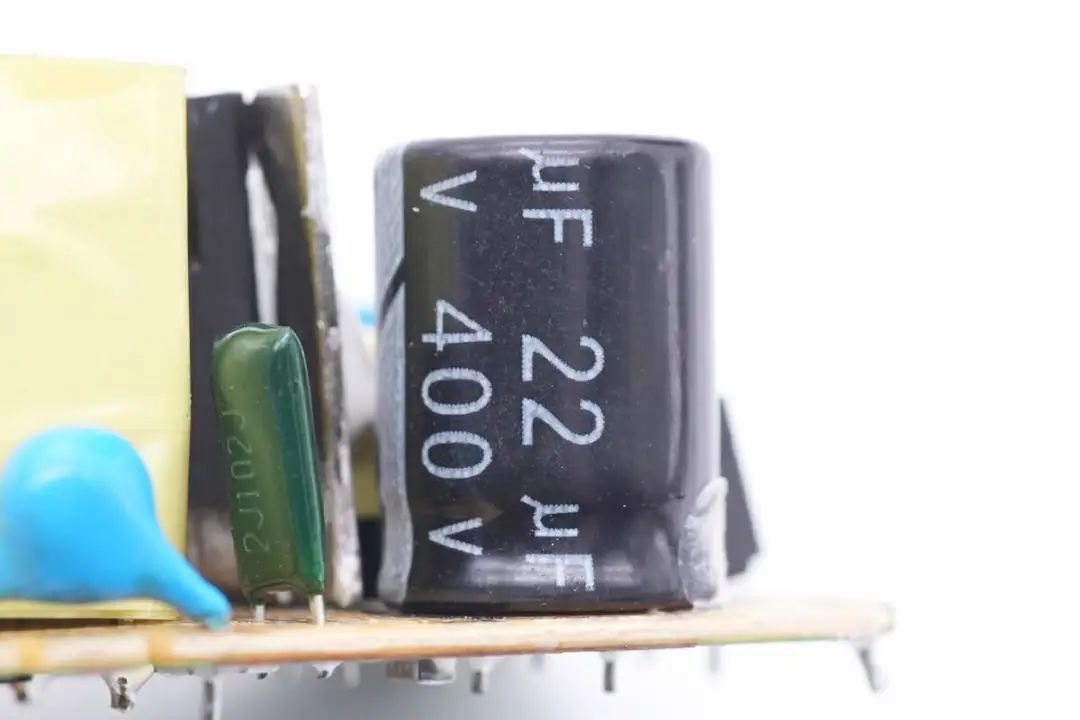

电容规格为400V 22μF。

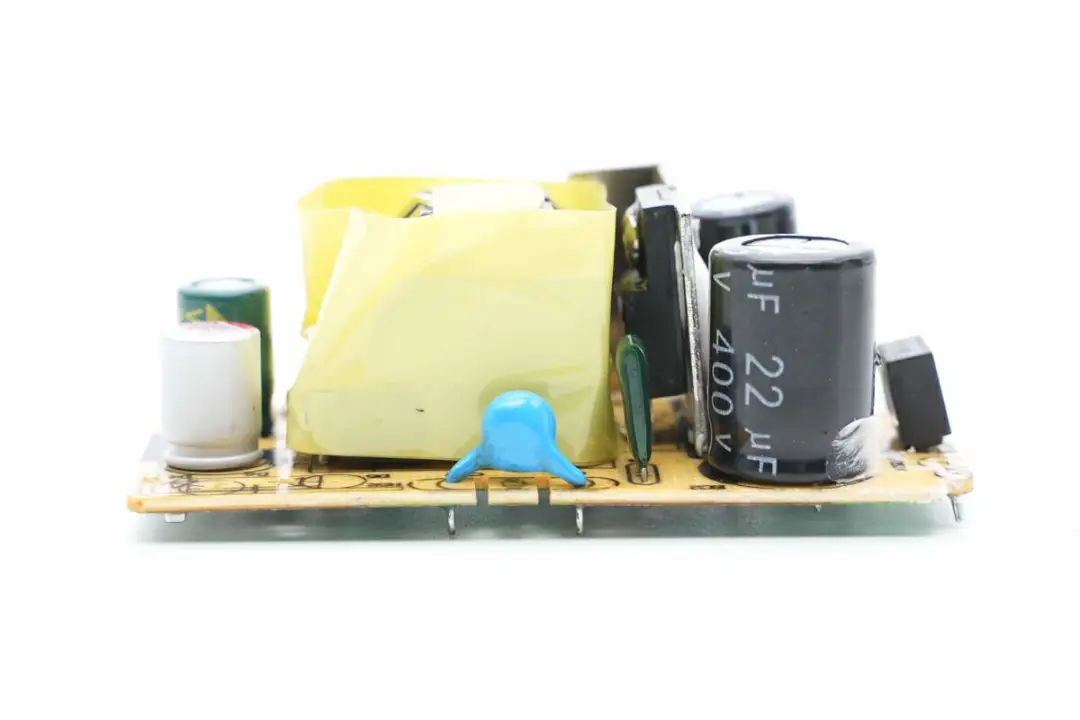

PCB板侧面一览，可以看到有涤纶电容以及蓝色Y电容。

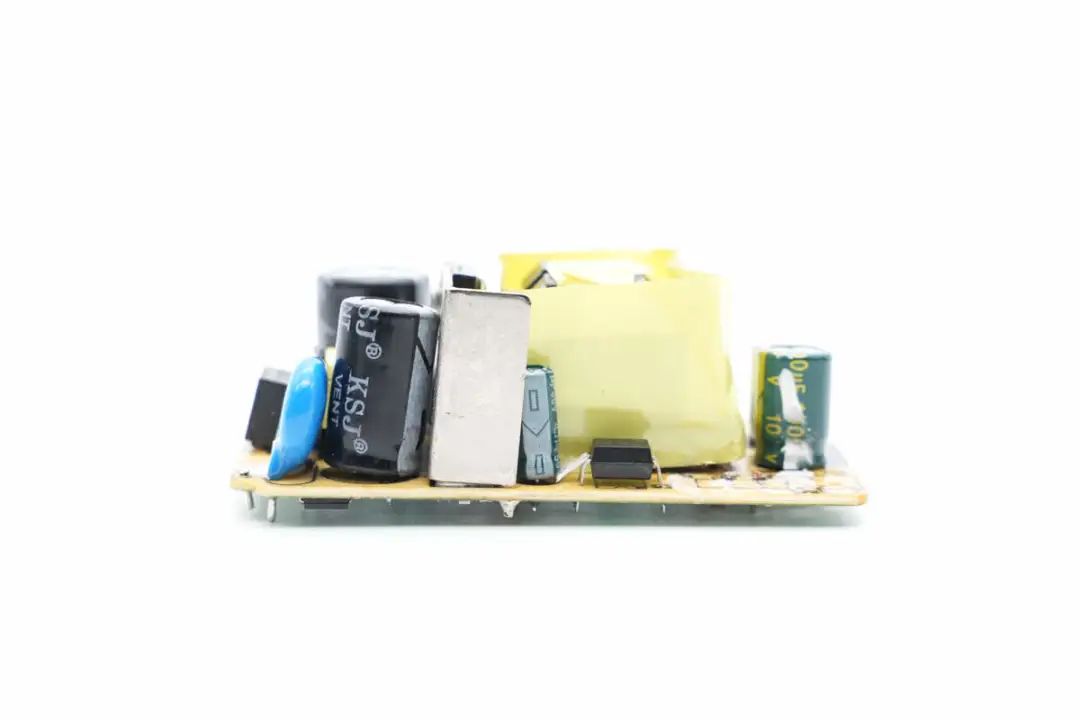

另一侧设有主控芯片供电电容以及光耦。

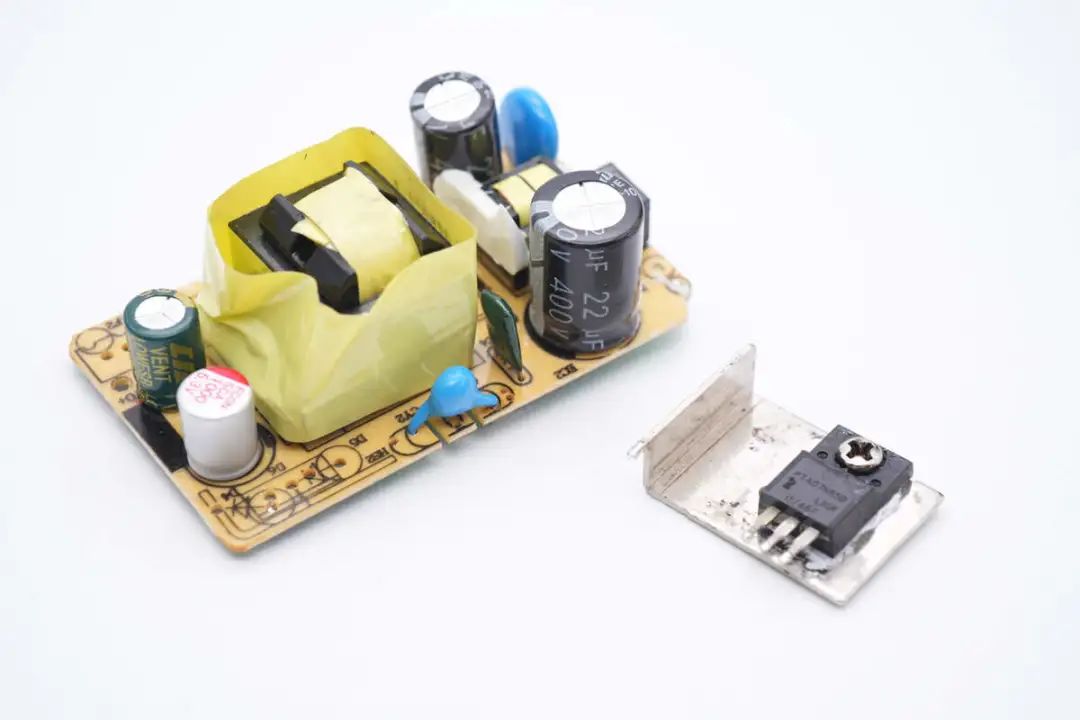

将散热片拆下，初级开关管使用螺丝固定在散热片上散热，之间填充导热胶帮助提升导热效果。

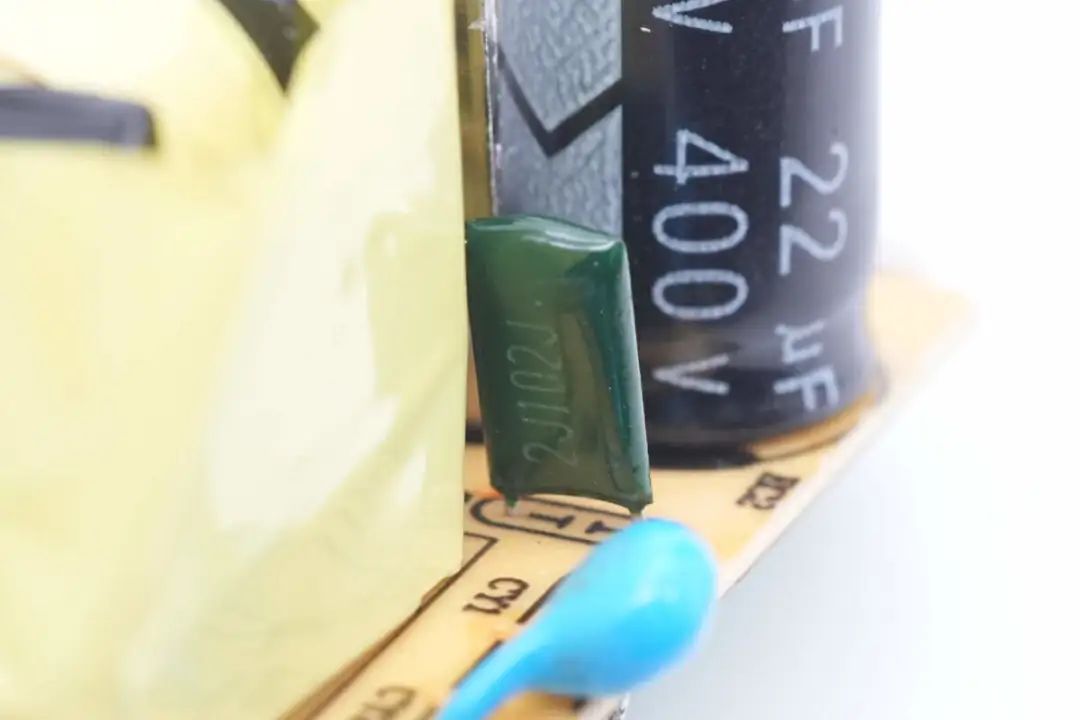

2J102J涤纶电容特写。

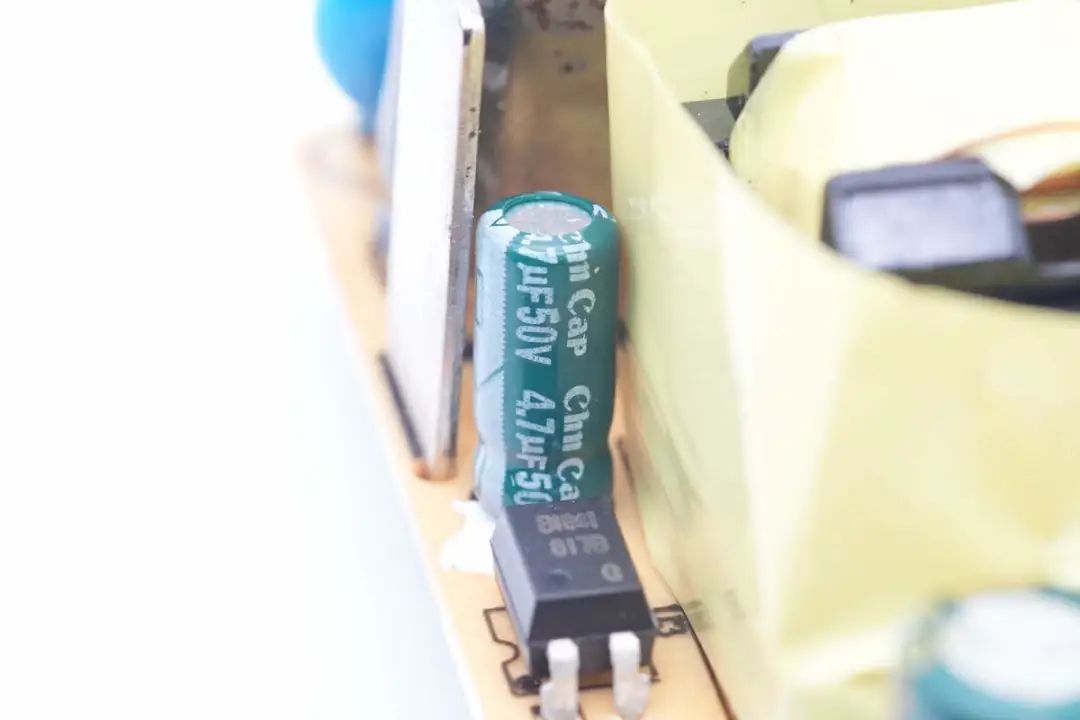

主控芯片供电电容来自华容伟业，规格为50V 4.7μF。

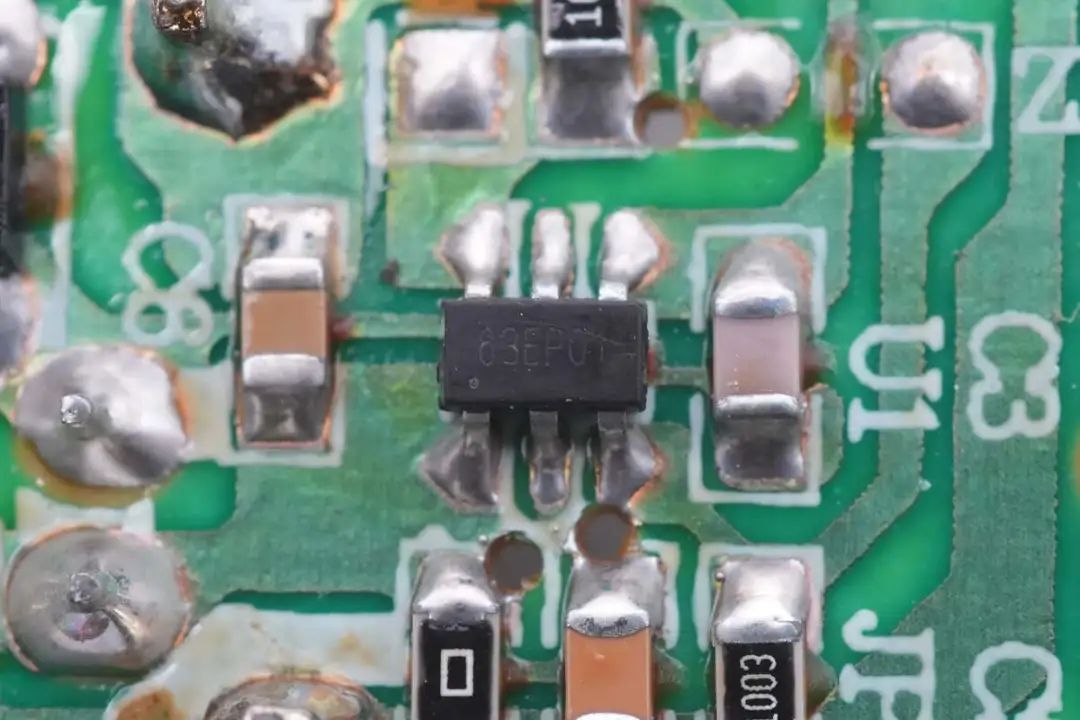

开关电源主控芯片特写，丝印63EP01。

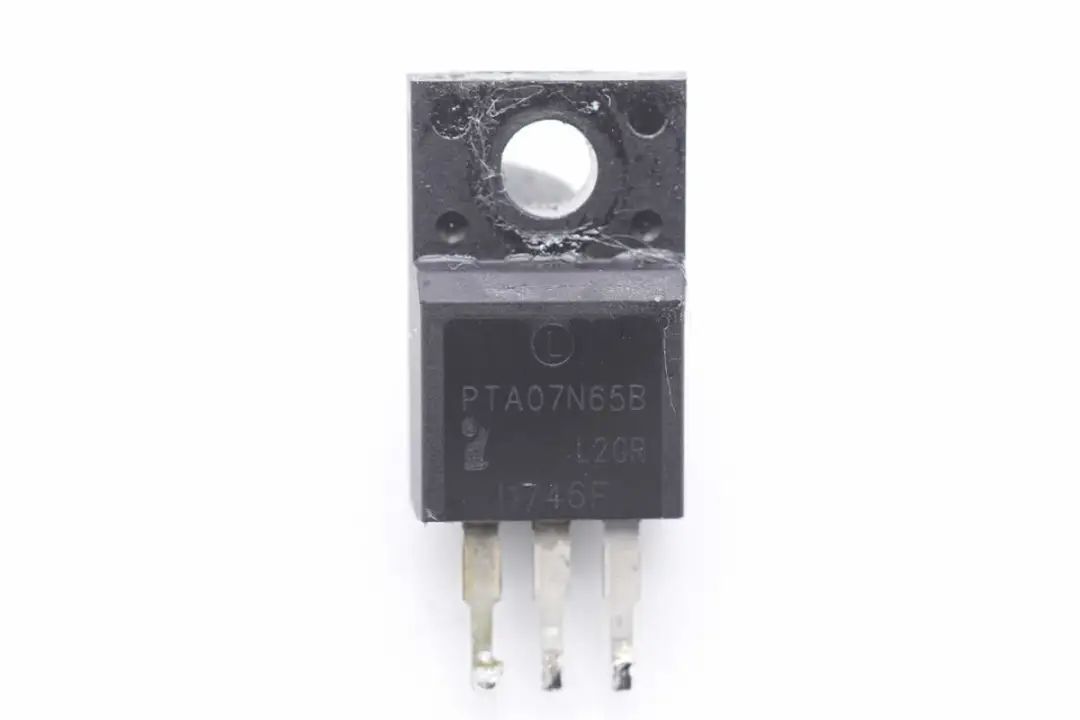

初级开关管采用丽隽半导体PTA07N65B，耐压650V，导阻1.2Ω，TO-220F封装。

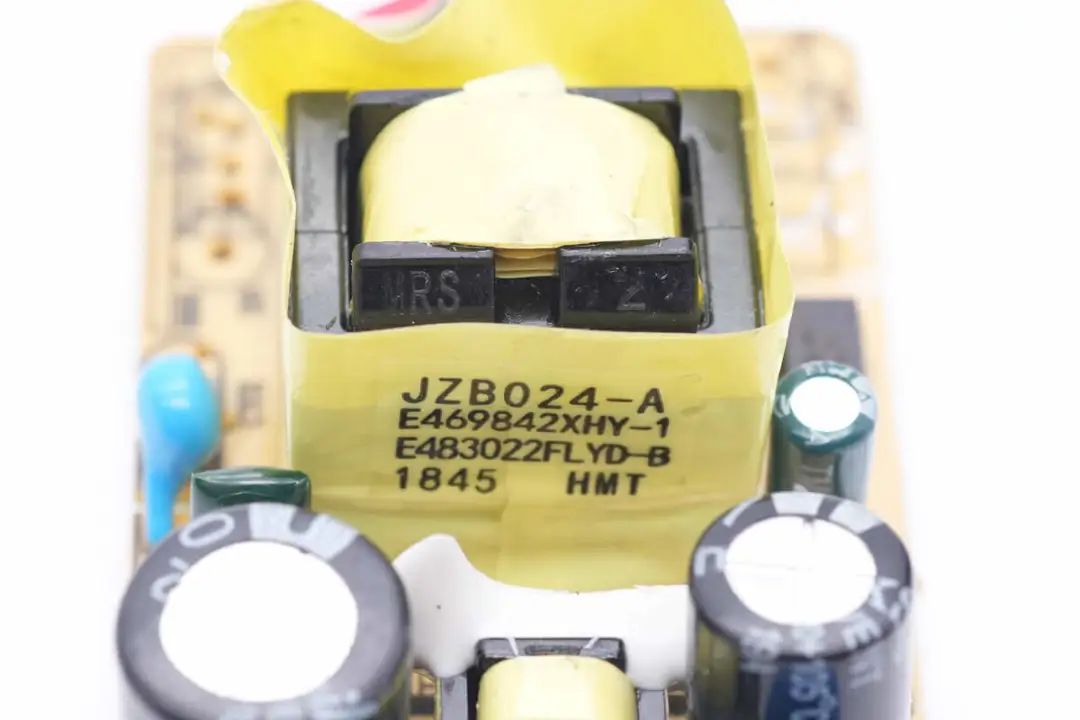

变压器特写，严密缠绕胶带绝缘，胶带上印有变压器信息。

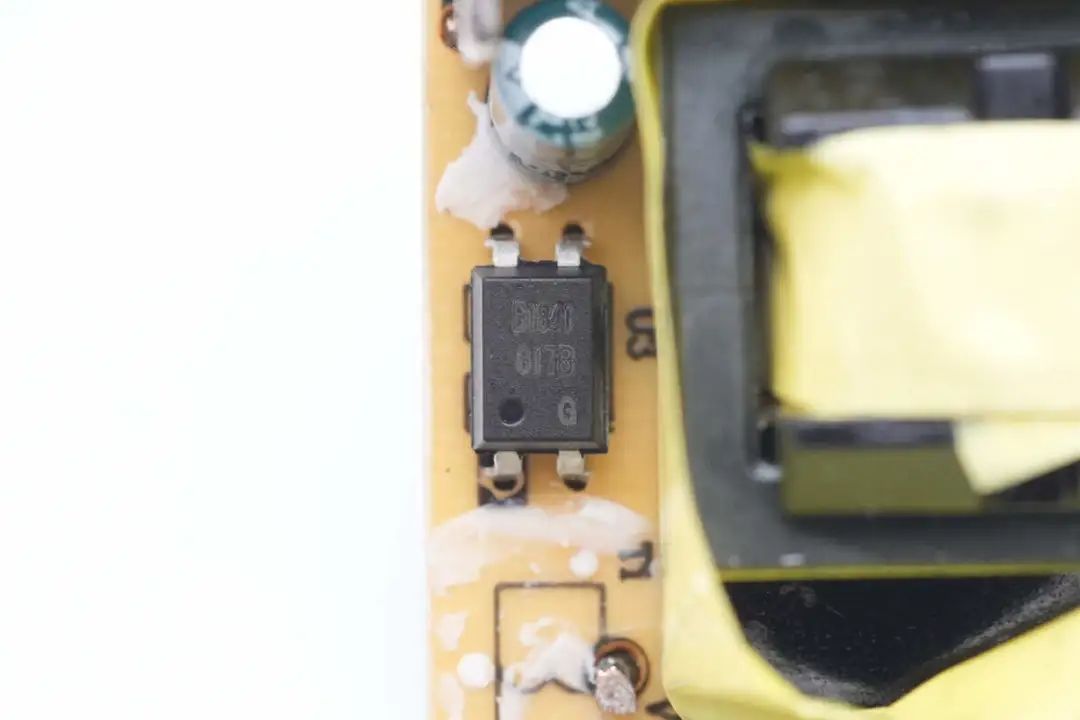

817B光耦特写。

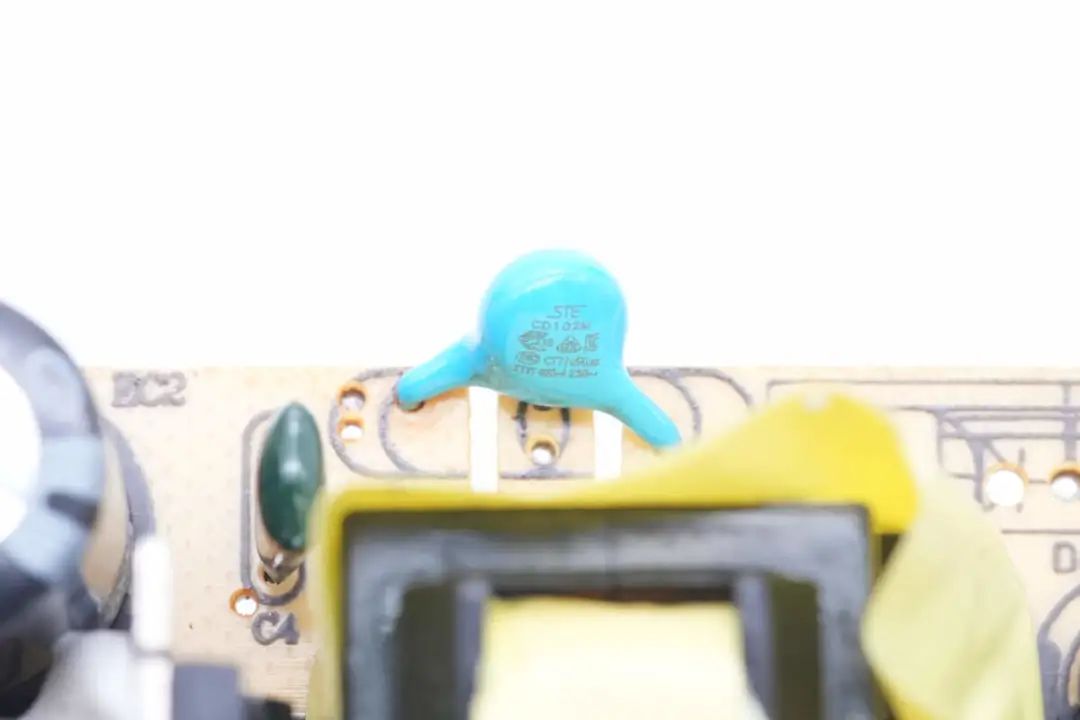

蓝色Y电容特写，来自松田电子。

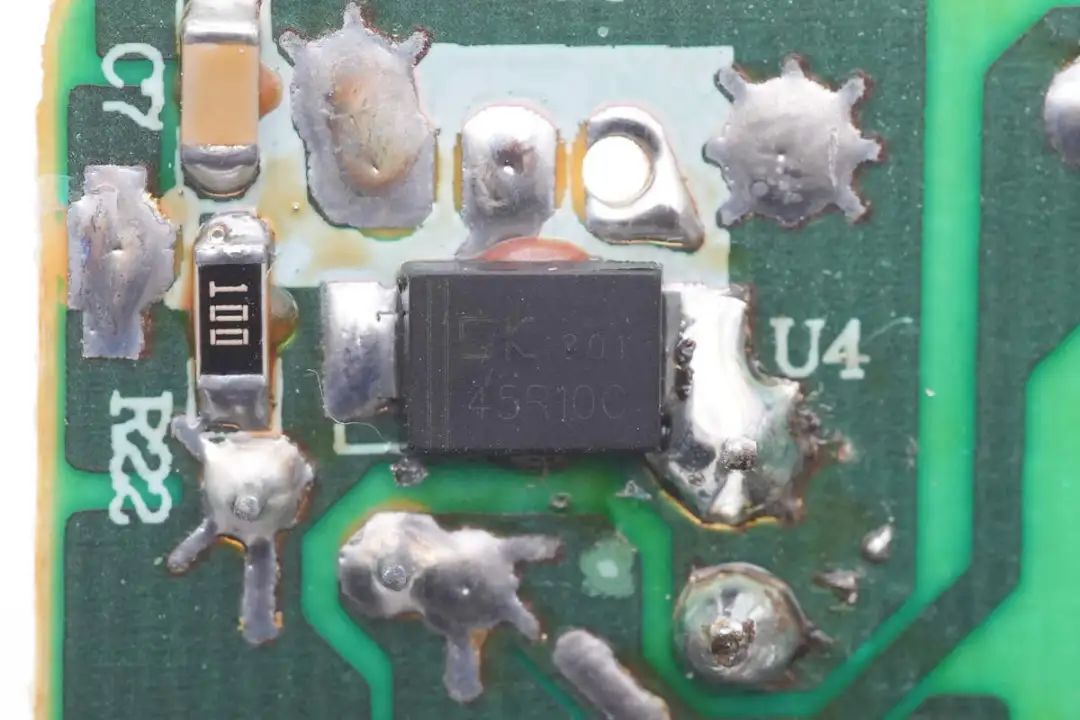

同步整流芯片采用东科半导体DK5V45R10C，这是一款简单高效率的同步整流芯片，只有A，K两个引脚，分别对应肖特基二极管PN管脚。芯片内部集成了45V功率 NMOS管，可以大幅降低二极管导通损耗，提高整机效率，取代或替换目前市场上等规的肖特基整流二极管。

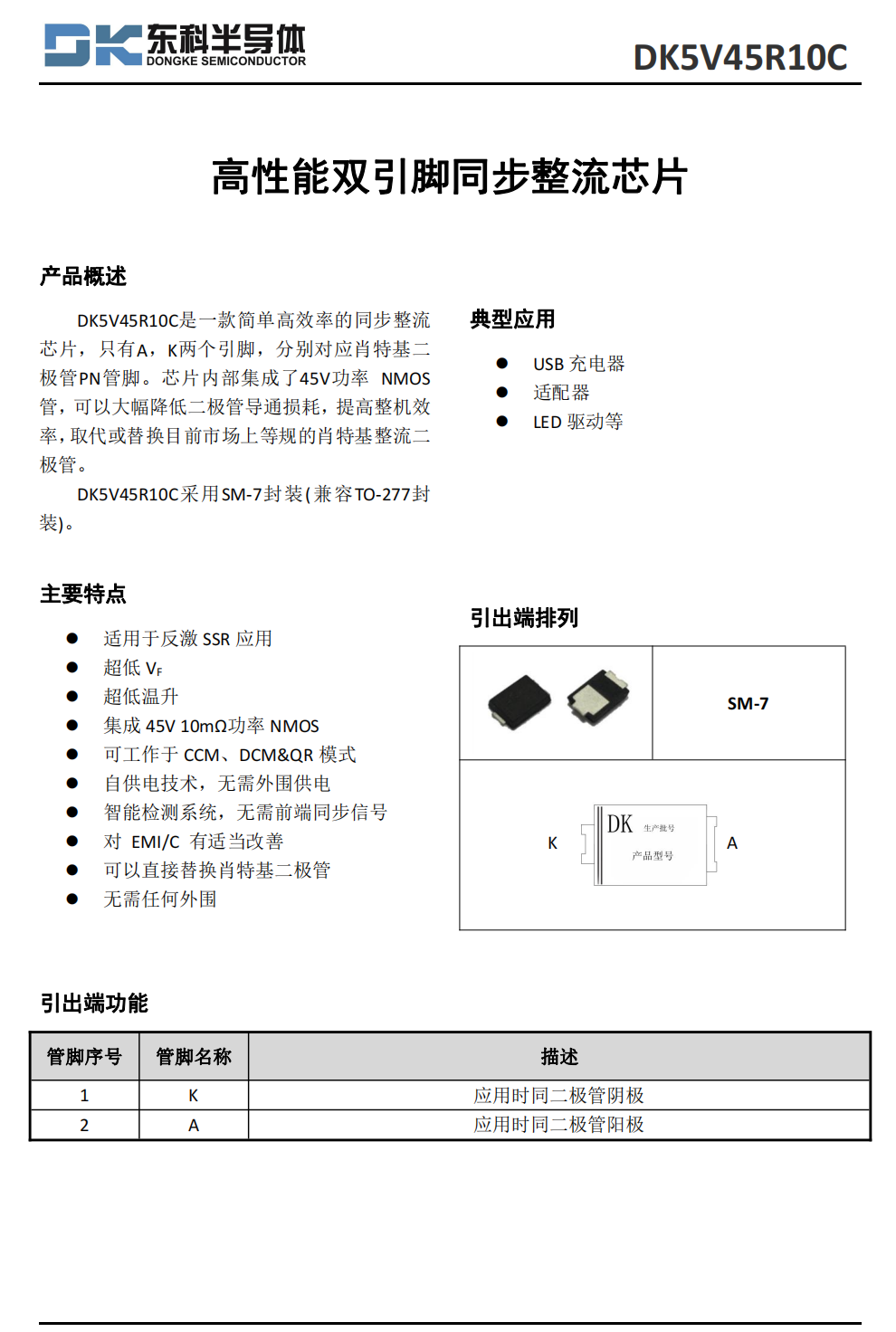

东科 DK5V45R10C 资料信息。
充电头网拆解了解到，东科的同步整流芯片此前已被京东京造18W PD快充、邦克仕18W PD快充、倍思30W USBPD双口充电器、摩米士18W PD充电器、绿巨能18W PD快充、万魔双口30W PD充电器等数十款产品采用过。

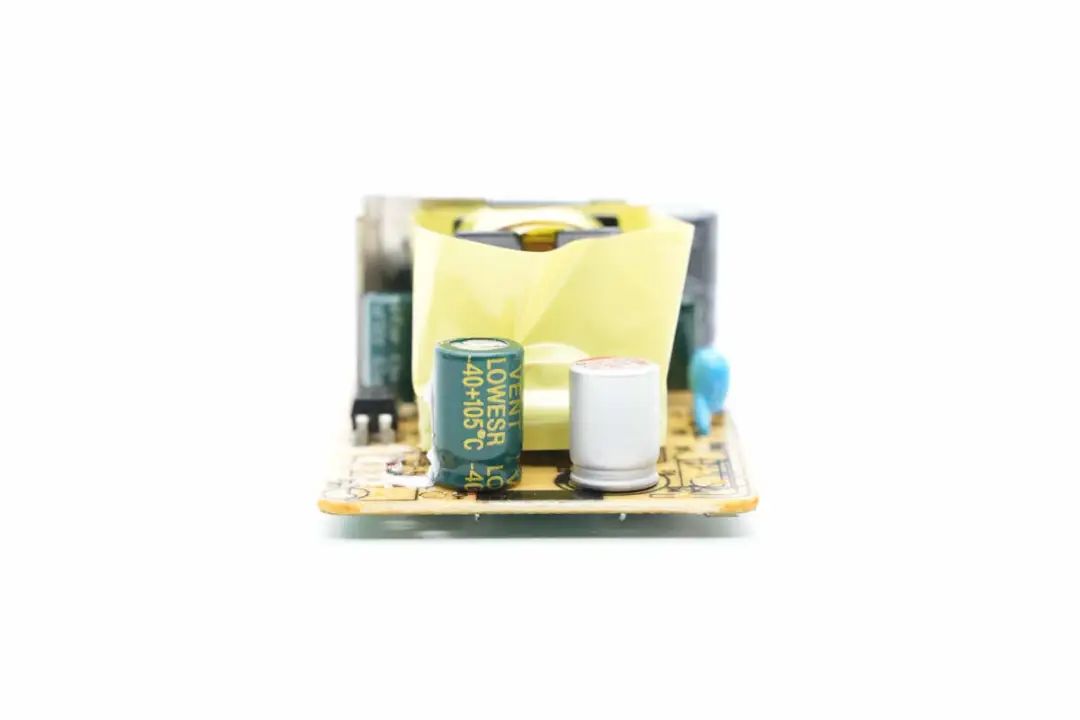

输出端采用一颗电解电容和一颗固态电容进行同步整流输出滤波。

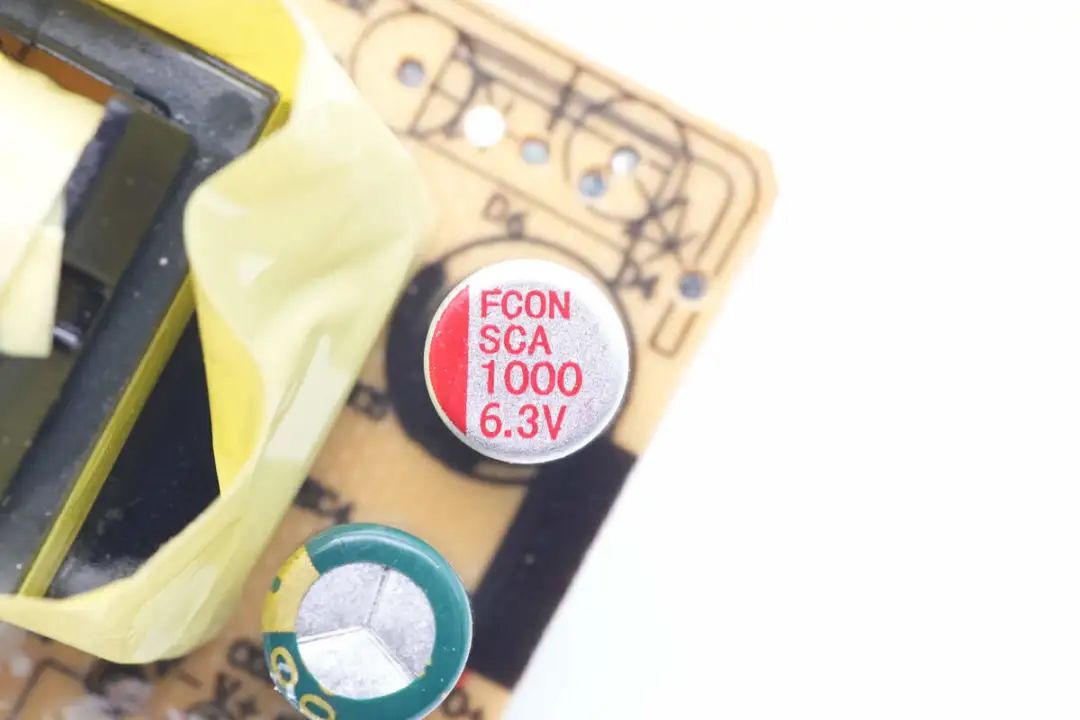

输出滤波固态电容来自FCON金富康，规格为6.3V 1000μF。

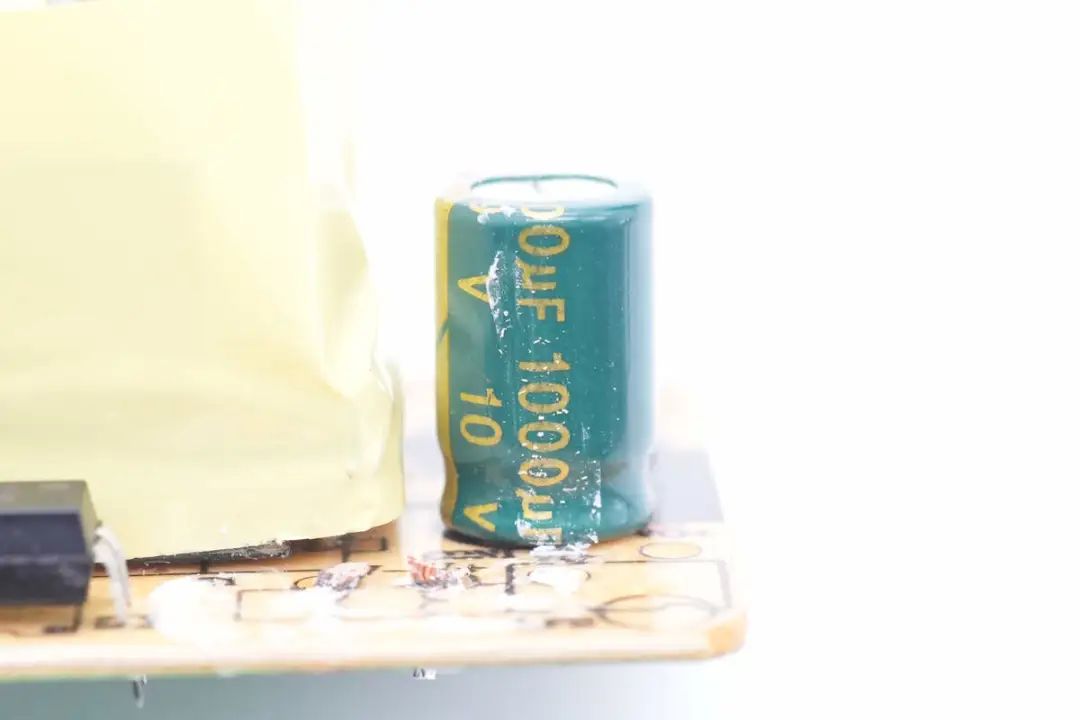

另一颗滤波电解电容规格为10V 1000μF。

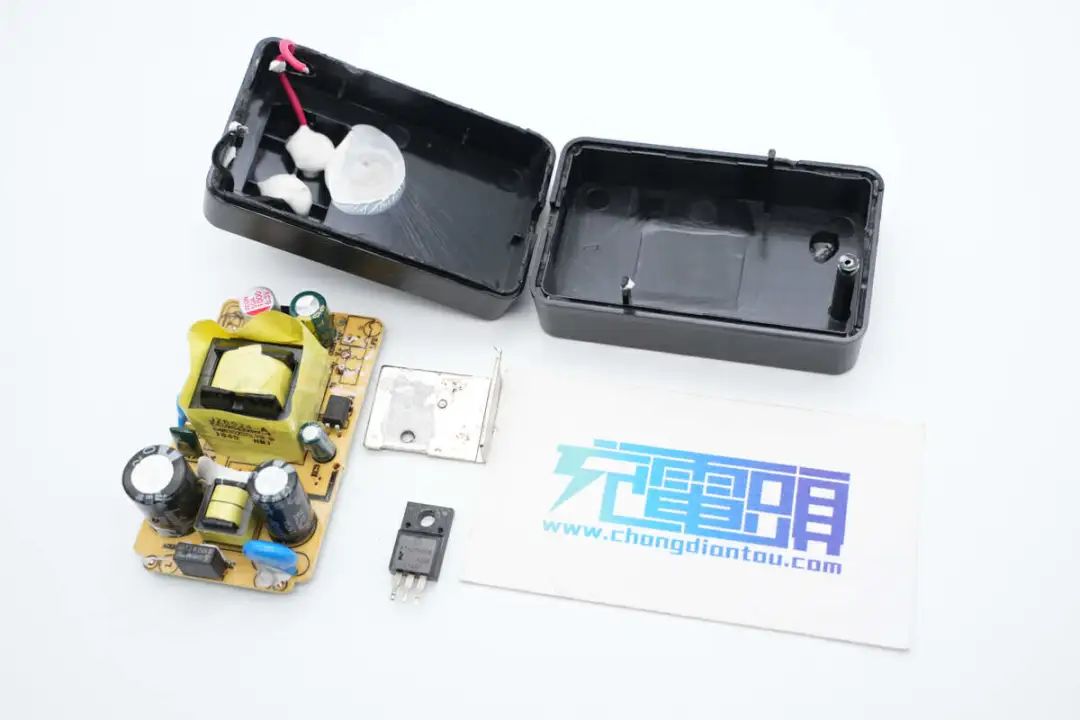

全部拆解一览，来张全家福。
充电头网拆解总结
充电头网通过拆解发现，这款电源适配器采用QR反激开关电源电路，同步整流，直接输出，次级设有固态电容滤波，并打胶加固。初级开关管配有铝制散热片进行散热。同步整流芯片采用东科半导体DK5V45R10C，可以大幅降低二极管的导通损耗，提高整机效率。
