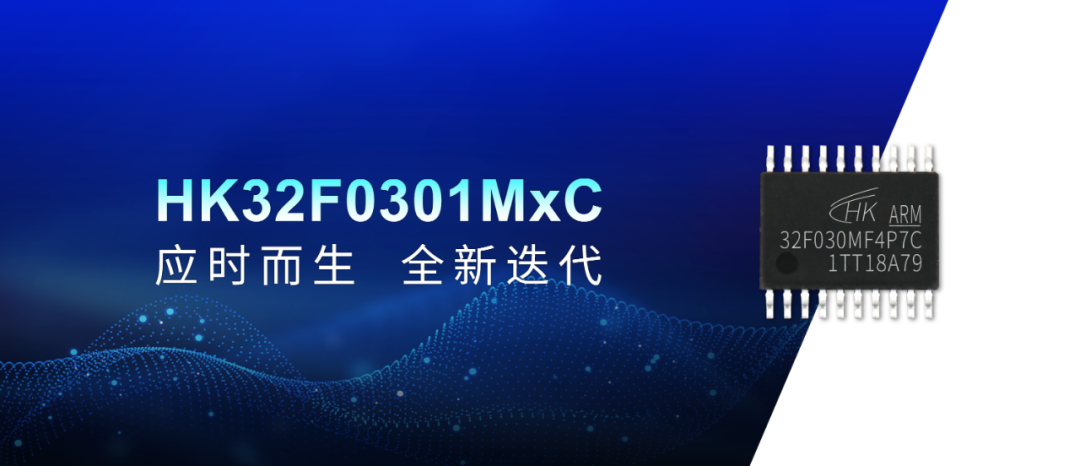

应时而生，全新迭代12寸高性价比HK32F0301MxC

来源:MCU开发加油站发布时间:2023-06-021691浏览

目前针对于工业、消费类、计算机市场、智能遥控航模、电动自行车显示仪表盘的多种应用，要求宽电压、高性能、低功耗、高可靠性、强抗干扰能力和丰富接口的8PIN到20PIN的MCU需求不断提高，为国内的MCU设计生产厂商提供契机。

航顺芯片在业界创新12寸工艺上迭代推出了高性价比HK32F0301MF4P7C芯片，此款芯片在硬件上完全兼容HK32F030M和HK32F0301MA，工作电压为2.4V~5.5V，能够使用于更多的应用场合；2路高速的串口、1路高速SPI、1路高速IIC、3个16位定时器、7个ADC外部通道，提供了更多的外部资源。此款芯片还提供了SOP8、TSSOP16、TSSOP20、QFN20等多种不同的封装可供选择。HK32F0301MF4P7C系列都是基于航顺芯片成熟的系统开发，提供丰富的外设例程及相应的开发板。

应用场景其拥有丰富的外设配置，可适用于多种应用场景

其拥有丰富的外设配置，可适用于多种应用场景：

• 可编程控制器、打印机、扫描仪
• 电机驱动和调速控制
• 物联网低功耗传感器终端
• 无人机飞控、云台控制
• 玩具产品
• 家用电器
• 智能机器人
• 智能手表、运动手环

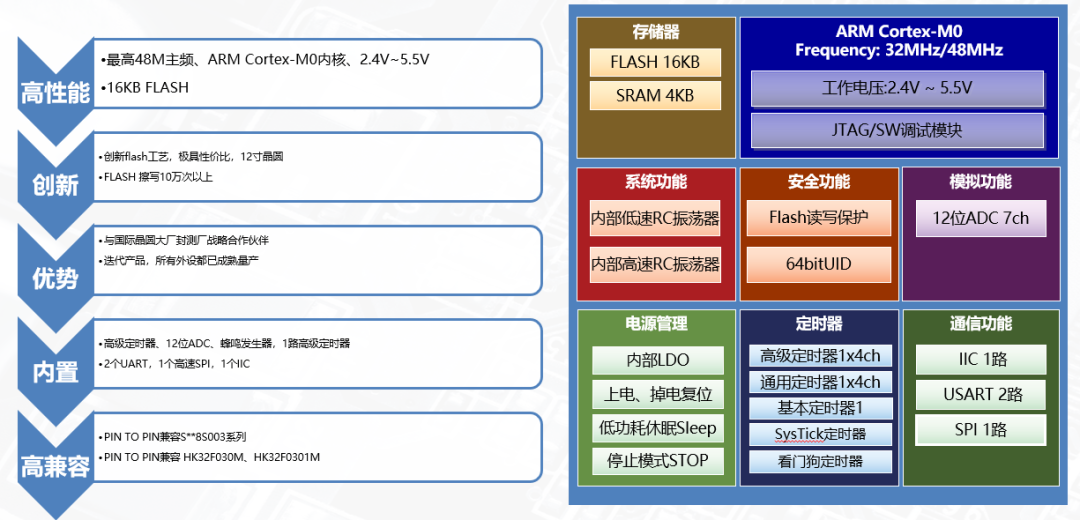

产品特性
➣CPU 内核
●ARM® CortexTM-M0
●最高时钟频率：48MHz●24 位 System Tick定时器
●支持中断向量重映射（通过Flash控制器的寄存器配置）
➣工作电压范围：2.4 V ~ 5.5 V
➣工作温度范围：-40°C ~ +105°C
➣典型工作电流
- 运行（Run）工作模式：2.751 mA@48 MHz@5V
- 睡眠（Sleep）模式：0.997 mA@48 MHz@5V
- 停机（Stop）模式：373.354 μA@5V（LDO 正常工作）
- 低功耗停机（Low-power Stop）模式：6.876μA@5V（LDO 低功耗）
➣ 16 KByte Flash（64页，每页256Byte；32位数据读，32位数据写）
●Flash具有数据安全保护功能，可分别设置读保护和写保护
●4 KByte SRAM
➣ CRC校验硬件单元
➣ 时钟
●片内高速时钟（HSI）：48MHz
●片内慢速时钟（LSI）：60kHz
●GPIO外部输入时钟：32MHz（最大值）
➣复位
●NRST引脚上的低电平（外部复位）
●窗口看门狗事件（WWDG复位）
●独立看门狗事件（IWDG复位）
●电源复位
●软件复位（SW复位）
●低功耗管理复位
➣GPIO端口
●最多支持18个GPIO端口
●每个GPIO都可作为外部中断输入
●内置可开关的上、下拉电阻
●支持开漏（Open-Drain）输出
●输出驱动能力可配
➣IOMUX引脚功能多重映射控制器
●小型封装（如SOP8/TSSOP16）产品，可通过IOMUX 可以实现单根引脚对应多个GPIO或外设IO的映射控制。
➣数据通信接口
●2路高速（最高6Mbit/s）UART●1路高速（最高400kHz）I2C：MCU在Stop模式下，支持数据接收唤醒●1路高速（最高18Mbit/s）SPI➣定时器及PWM发生器●1个16位高级PWM定时器（共4路PWM输出，3路带死区互补输出）●1个16位通用PWM定时器（共4路PWM输出）●1个16位基本定时器（支持CPU中断）●1个自动唤醒定时器（AWUT），可用于MCU停机（Stop）模式下工作➣片内模拟电路●1个12位1MSPS ADC（最多7路外部模拟输入通道和2路内部通道，支持差分对输入）●1个上/下电复位电路●1个内部参考电压（内部参考电压在片内被ADC采样）➣CPU跟踪与调试●SWD调试接口●ARM® CoreSightTM调试组件（ROM-Table，DWT，BPU）●自定义DBGMCU 调试控制器（低功耗模式仿真控制、调试外设时钟控制、调试及跟踪接口分配）➣ID 标识
●每颗HK32F0301MxxxxC 芯片提供一个唯一的96位ID标识
➣可靠性
●通过HBM7000V/CDM2000V/LU800mA 等级测试
