内置美芯晟MT5805高集成无线充电芯片，希品10000mAh磁吸无线移动电源拆解

前言

磁吸无线充移动电源能够直接吸附在苹果手机背面，通过无线充电为手机充电，免去了插线充电的困扰，随手握持，使用十分方便。充电头网刚拿到了希品一款10000mAh容量磁吸无线移动电源，这款磁吸移动电源并非采用常规的按键开启，而是手机自动吸附后即可开启无线充电模式。

整个产品是由东莞市百斯科实业有限公司生产，深圳市魔意科技有限公司全程开发设计，产品体现出自动吸附，快速响应，低功耗应用等主要特点。无线充电芯片来自美芯晟，型号为MT5805。据最新消息，美芯晟已于2023年5月22日在上交所科创板成功上市。

希品磁吸移动电源支持15W无线充电和20W PD快充，并且支持PPS快充，对苹果和安卓手机的快充兼容性都很好。下面就带来这款希品10000mAh无线充电移动电源的拆解，看看内部的设计和用料。

希品磁吸无线充移动电源外观

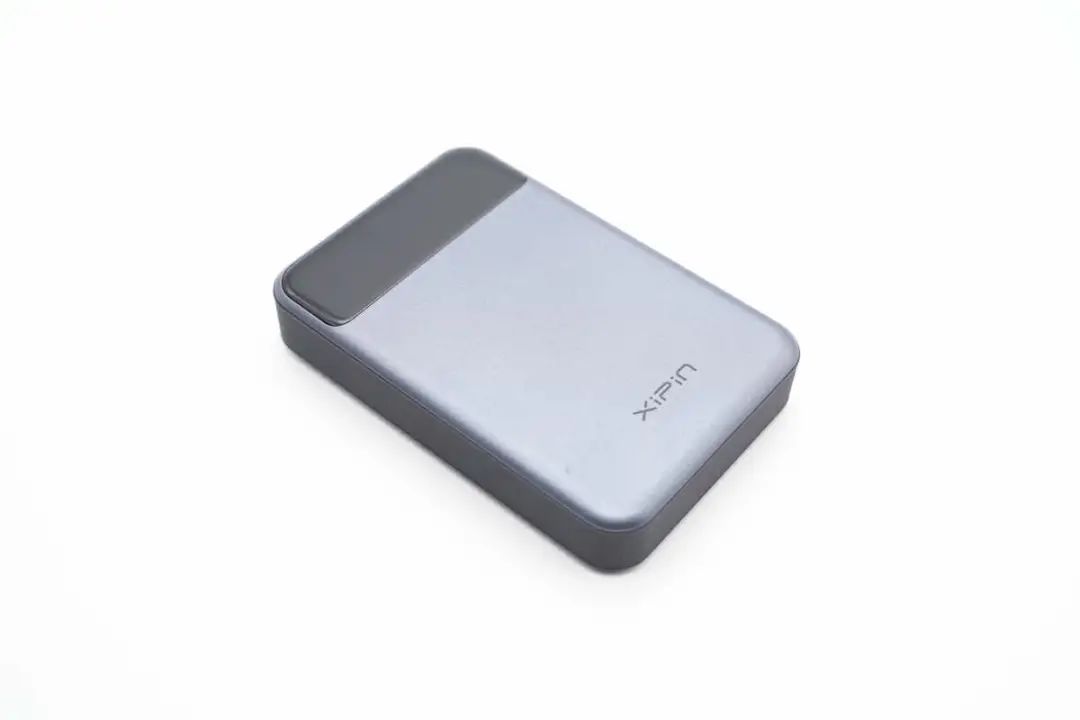

移动电源机身采用PC防火材质塑料壳，正面喷涂银灰色金属漆装饰，背面和侧身则是常规黑色磨砂，机身边角过渡圆润。

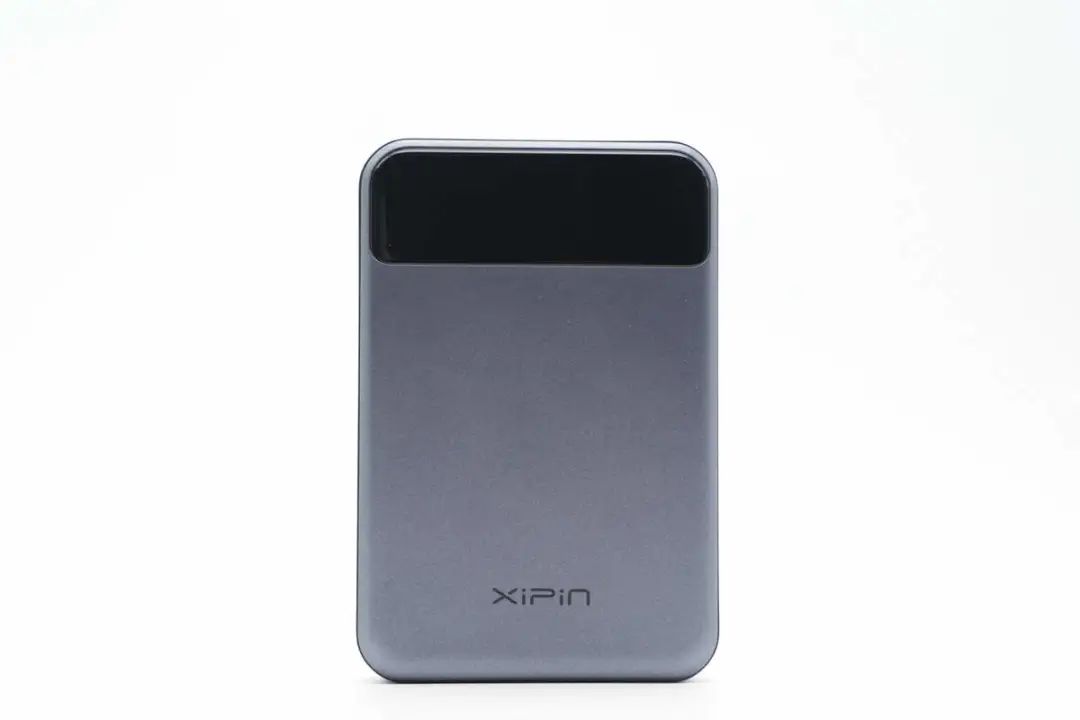

机身正面设计有黑色亮面板装饰板，下方印有XiPin品牌名。

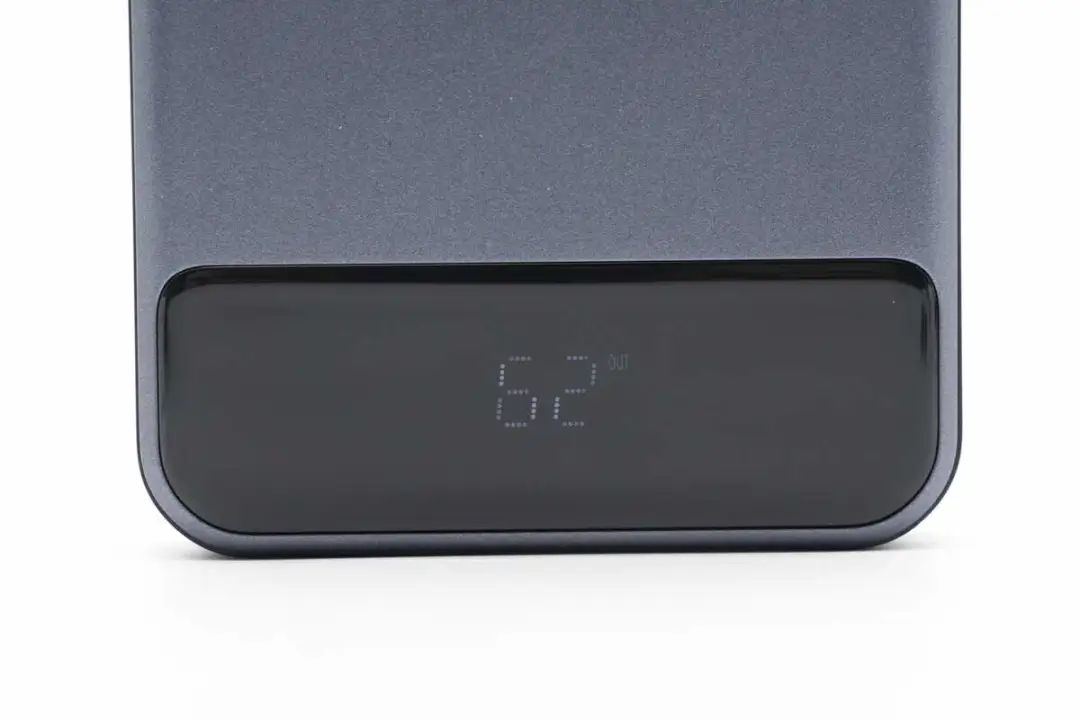

而装饰板中心设有隐藏式电量数显屏，可实时精准显示剩余电量。

机身侧面外壳做了凹凸纹理设计提升用户的持握手感。

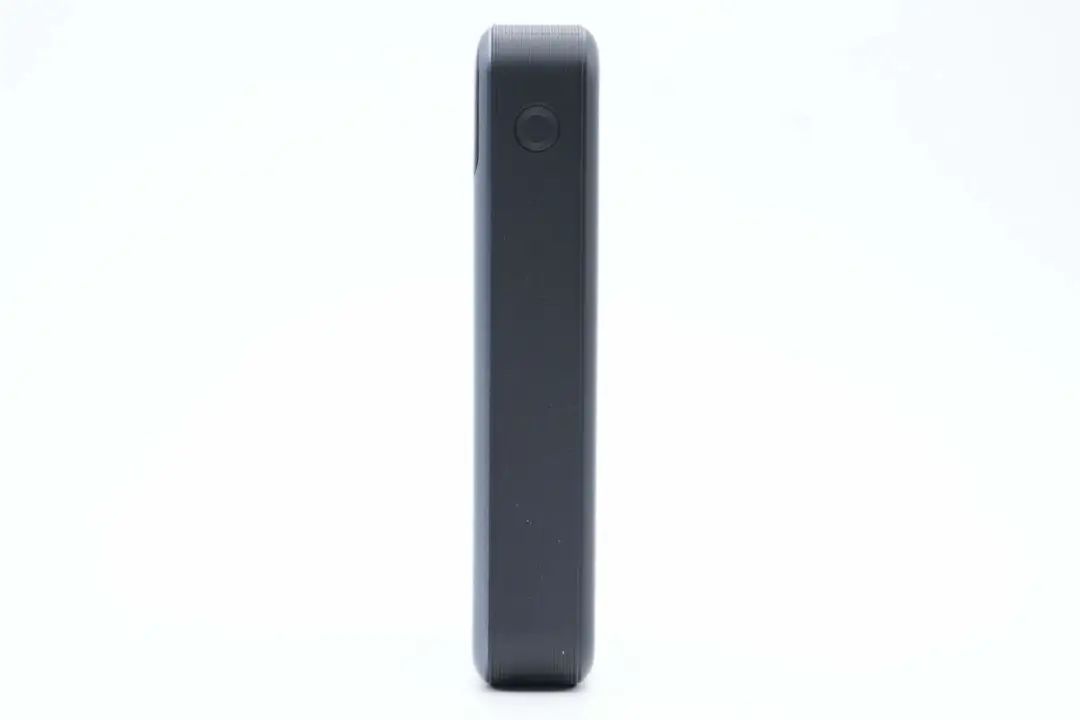

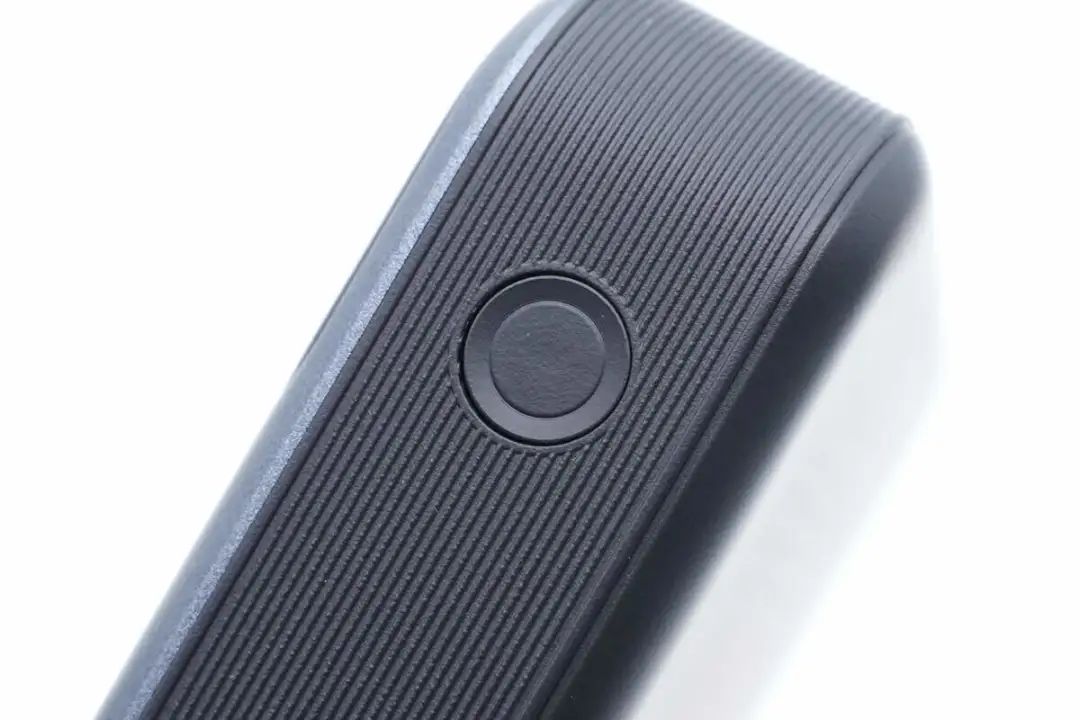

侧面设有内凹的电源键。

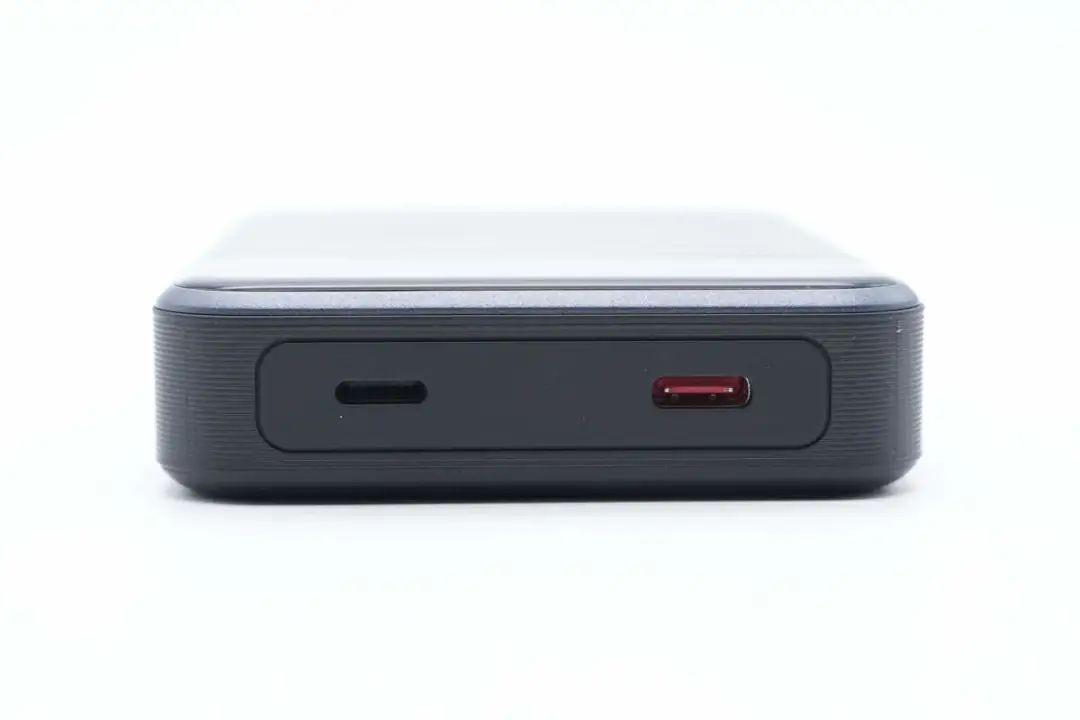

一端设有USB-C接口和Lighting口，C口用以输入或输出，Lighting口只能输入。如此设计，对于双持苹果和安卓手机的用户来说，一个就能满足两部手机的充电需求，降低携带成本。

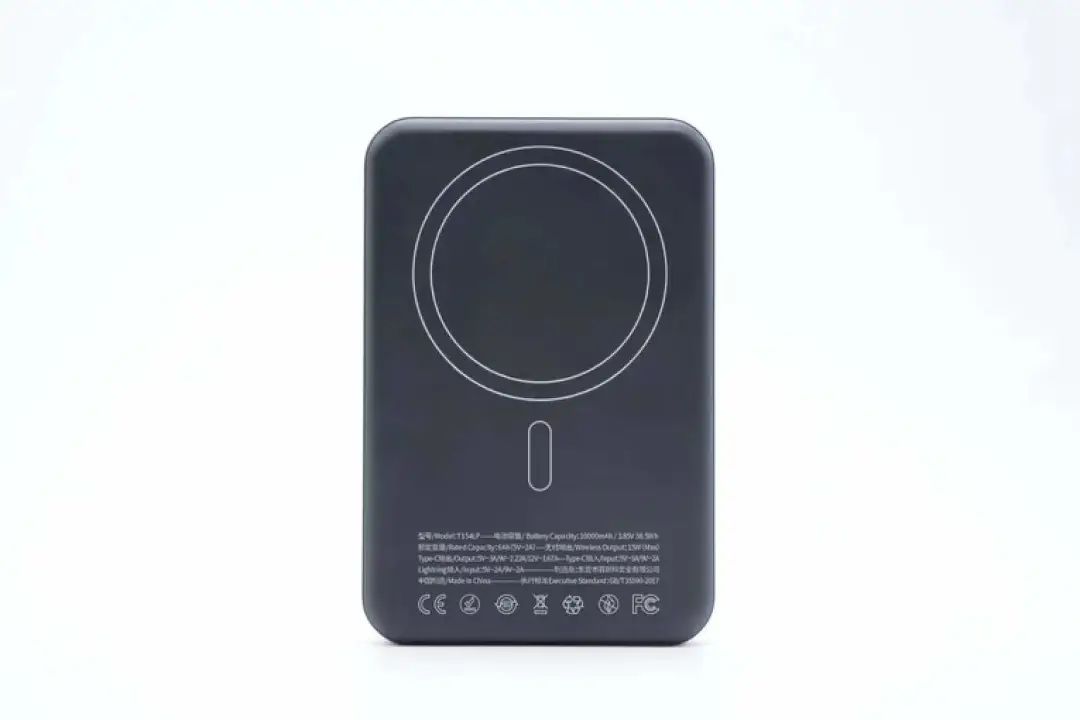

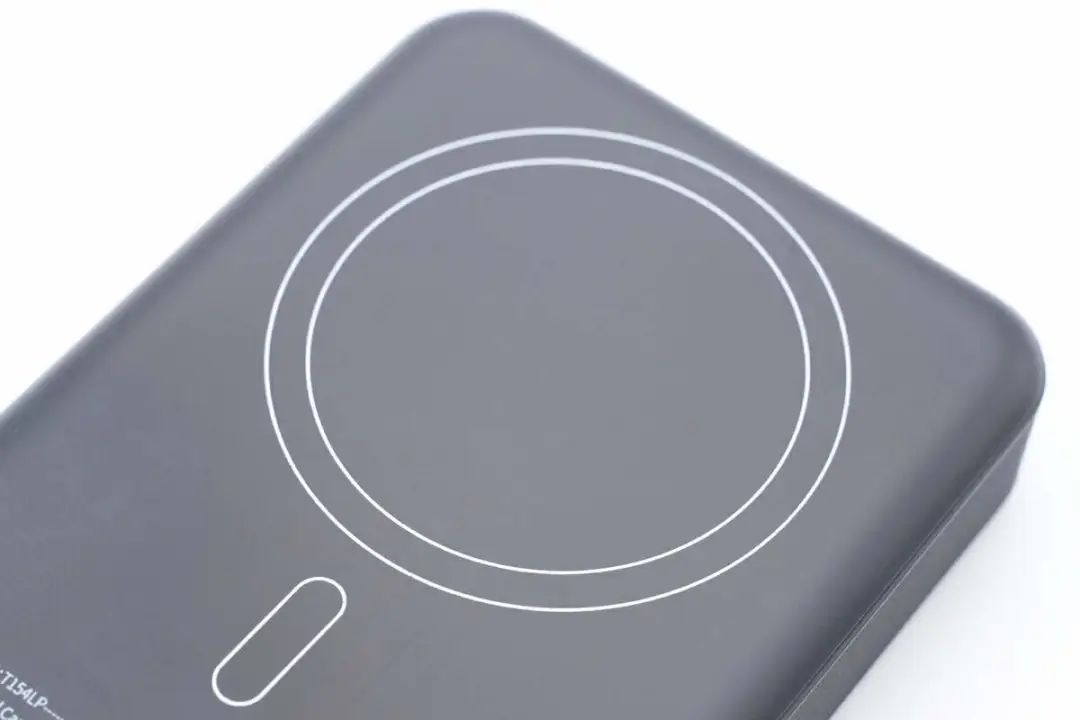

背面印有无线充电区域提示标识以及产品参数。

无线充电区域标识提示，可以很方便提示不熟悉这类产品的用户快速上手使用。

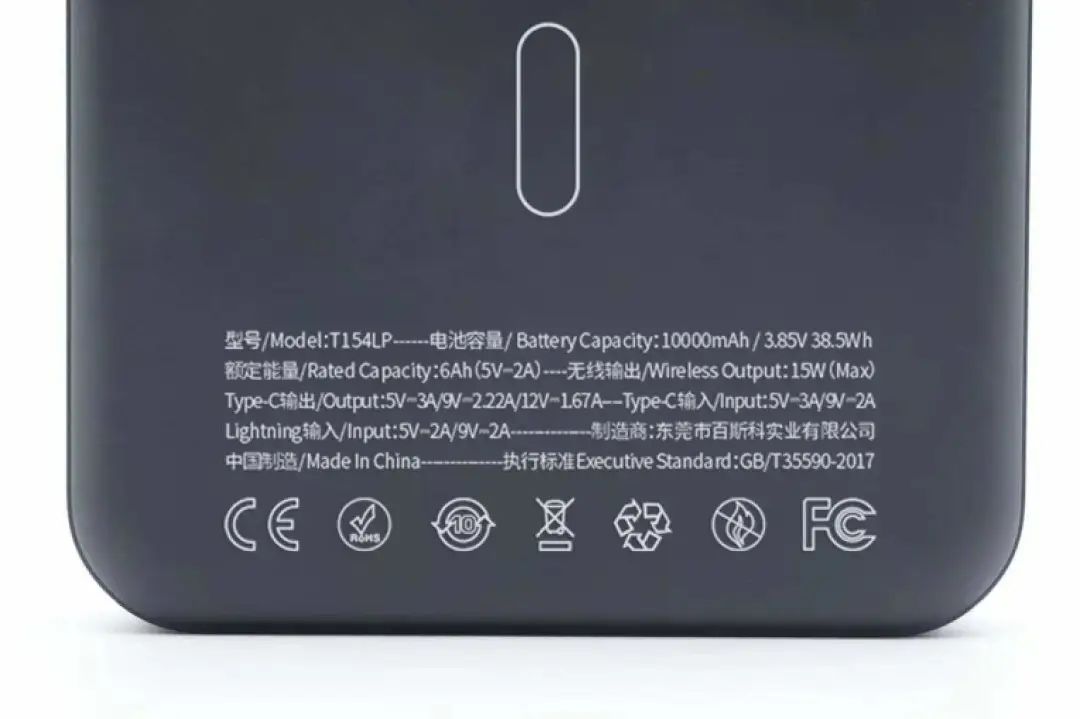

底部产品信息参数特写

型号：T154LP

电池容量：10000mAh/3.85V/38.5Wh

额定能量：6Ah（5V2A）

无线输出：15W(Max)

Type-C输出：5V3A、9V2.22A、12V1.67A

Type-C输入：5V3A、9V2A

Lighting输入：5V2A、9V2A

制造商：东莞市百斯科实业有限公司

PCBA供应商：深圳市微电能科技有限公司

产品已经通过了CE、FCC认证。

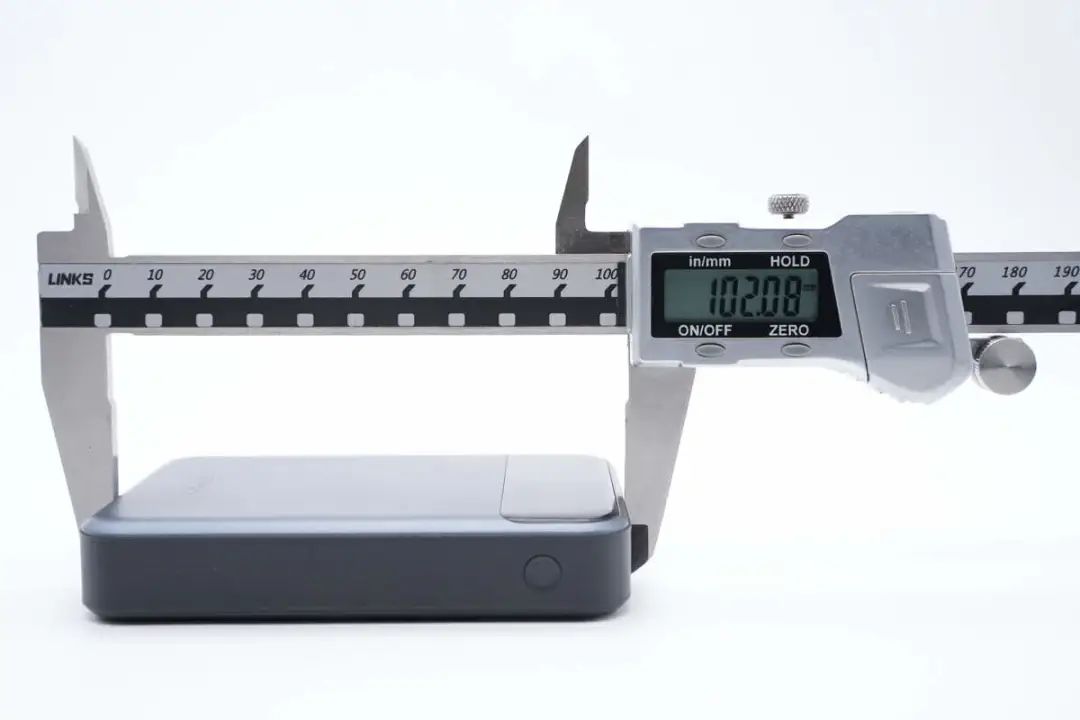

测得移动电源机身长度为102.08mm。

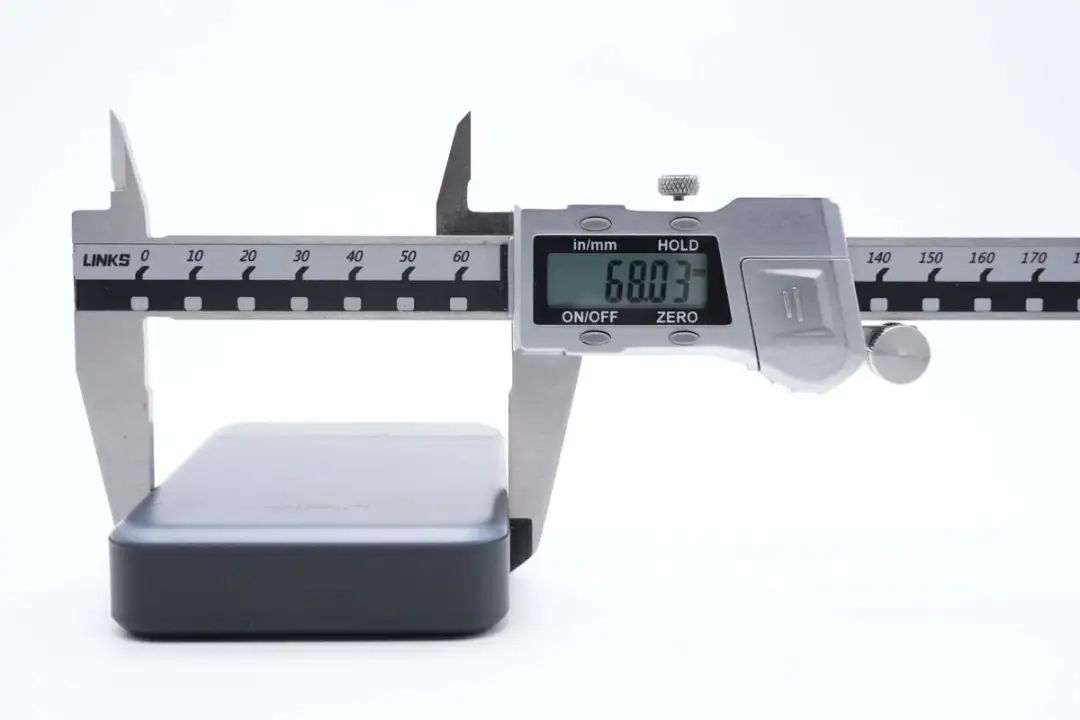

宽度为68.03mm。

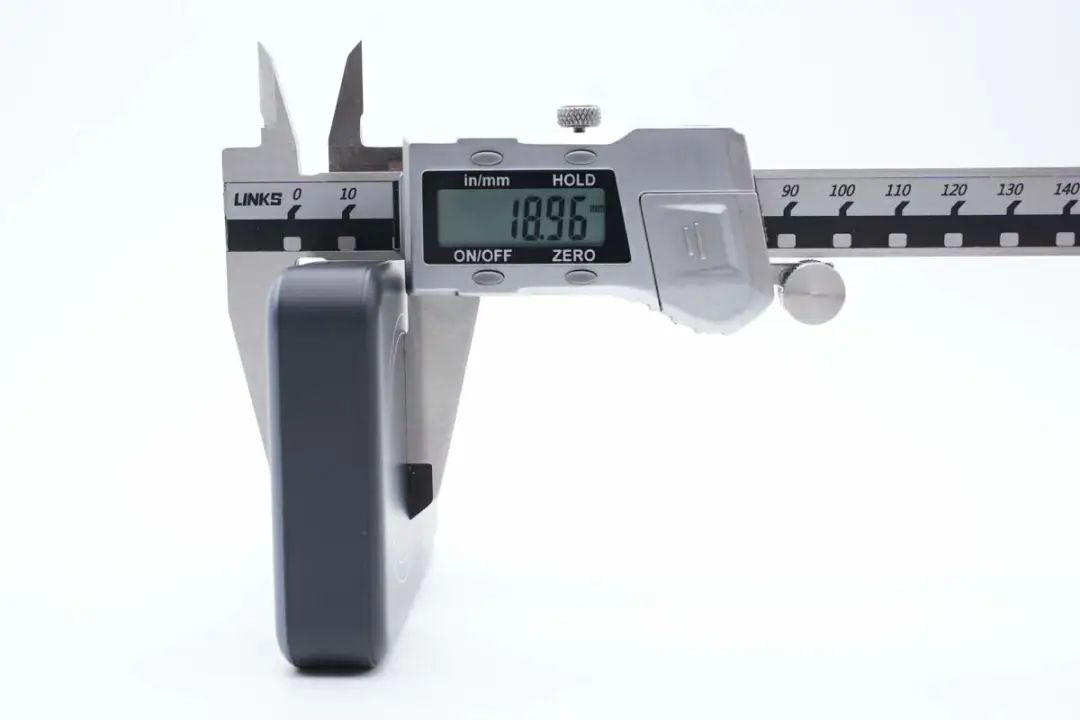

厚度为18.96mm。

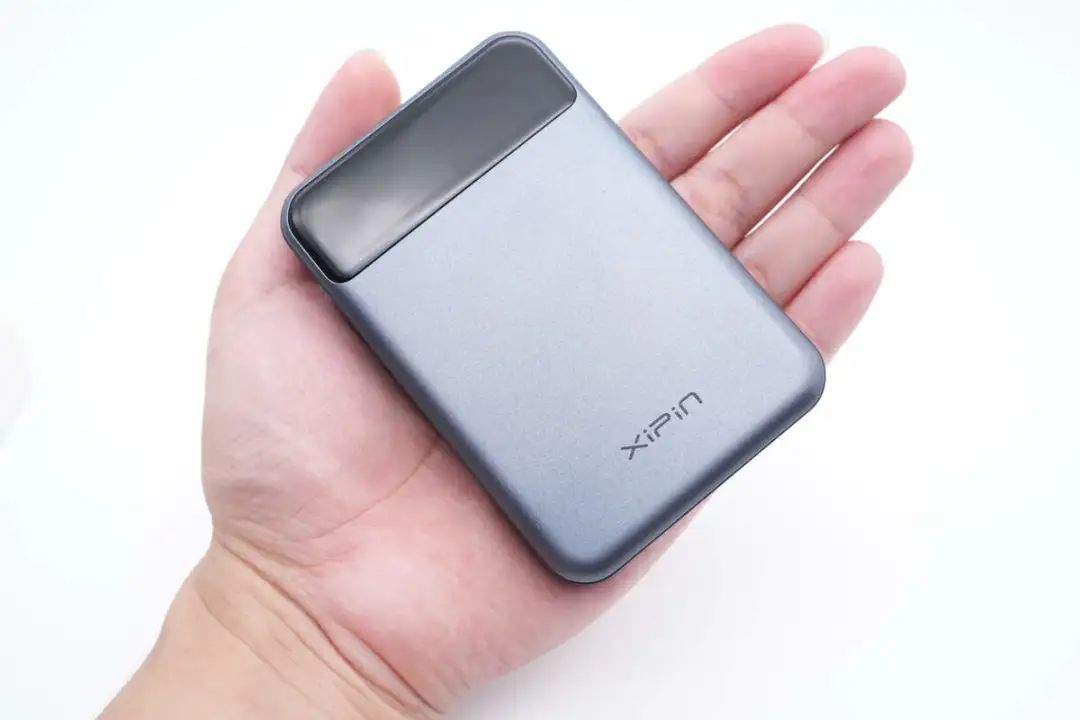

产品拿在手上的大小直观感受。

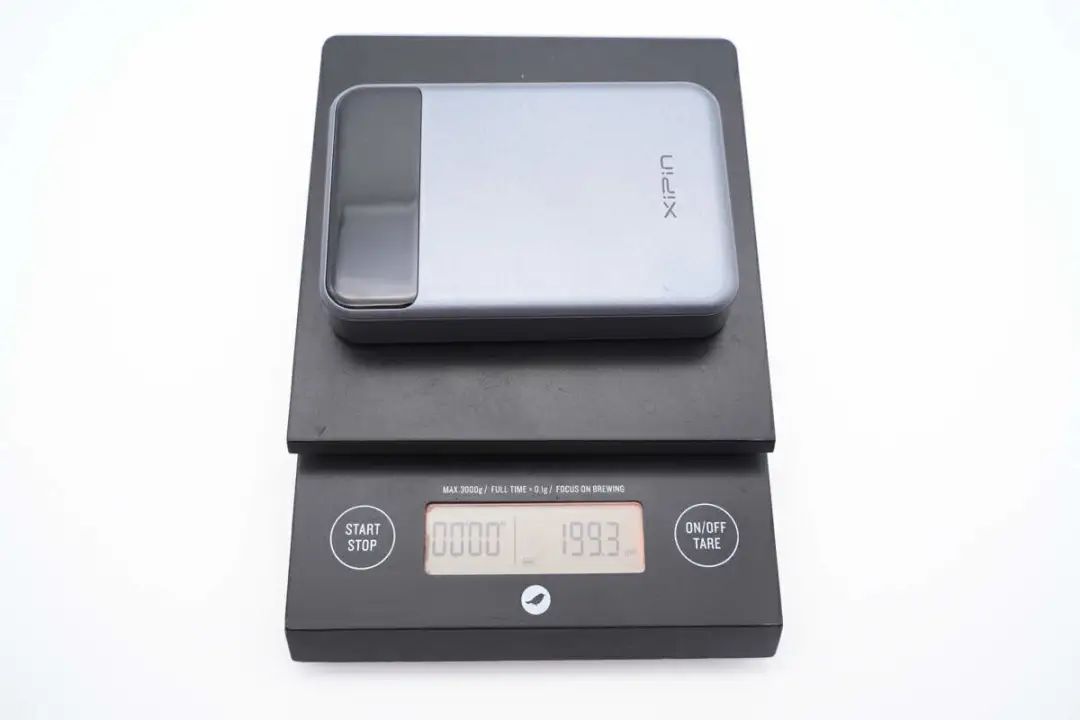

另外测得移动电源净重约为199g。

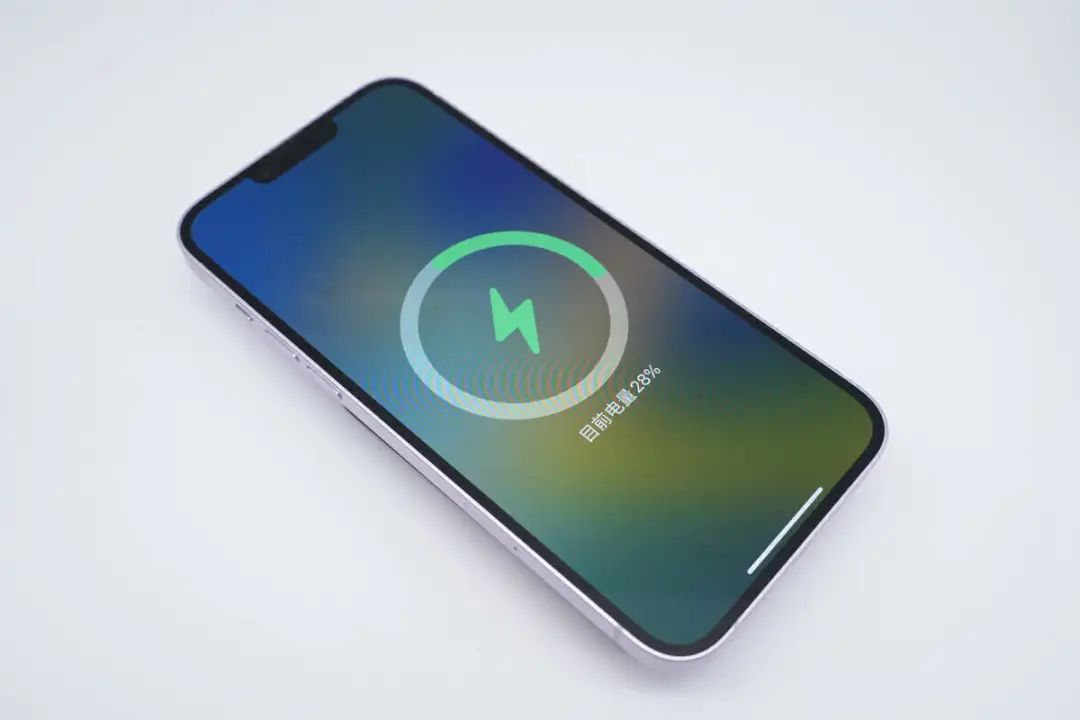

无线充电方面，以苹果iPhone 14手机为例，吸附手机2秒内响应并弹窗充电动画。

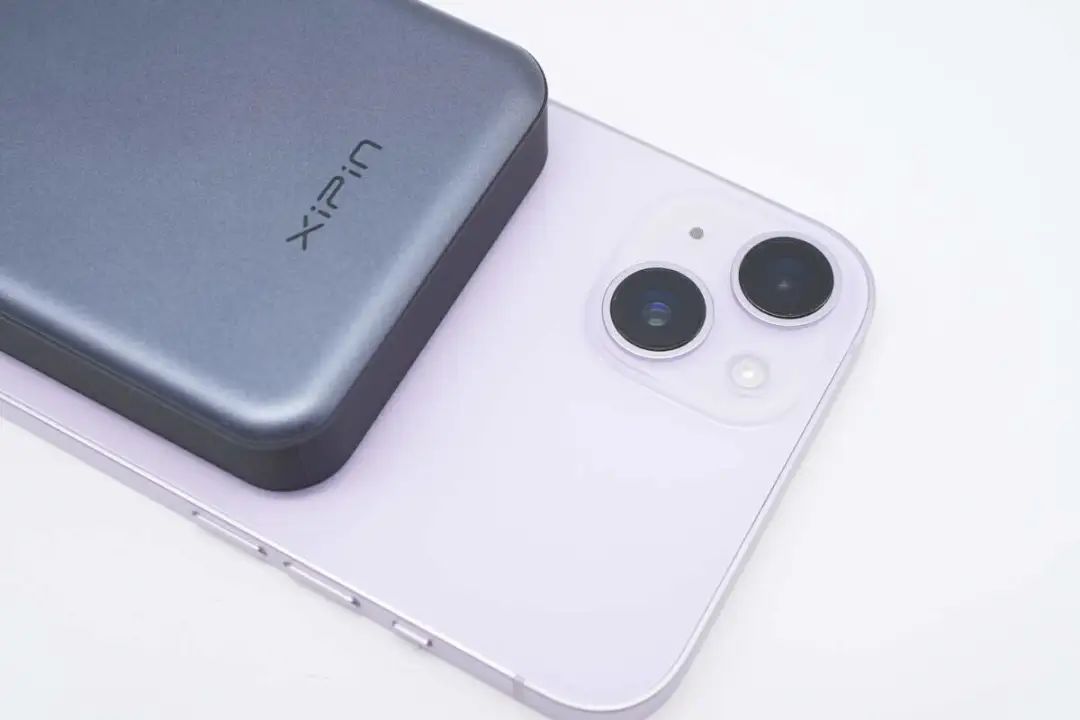

并且移动电源和手机贴合时，机身不会挡住后摄模组，用户边充边拍摄不受影响。

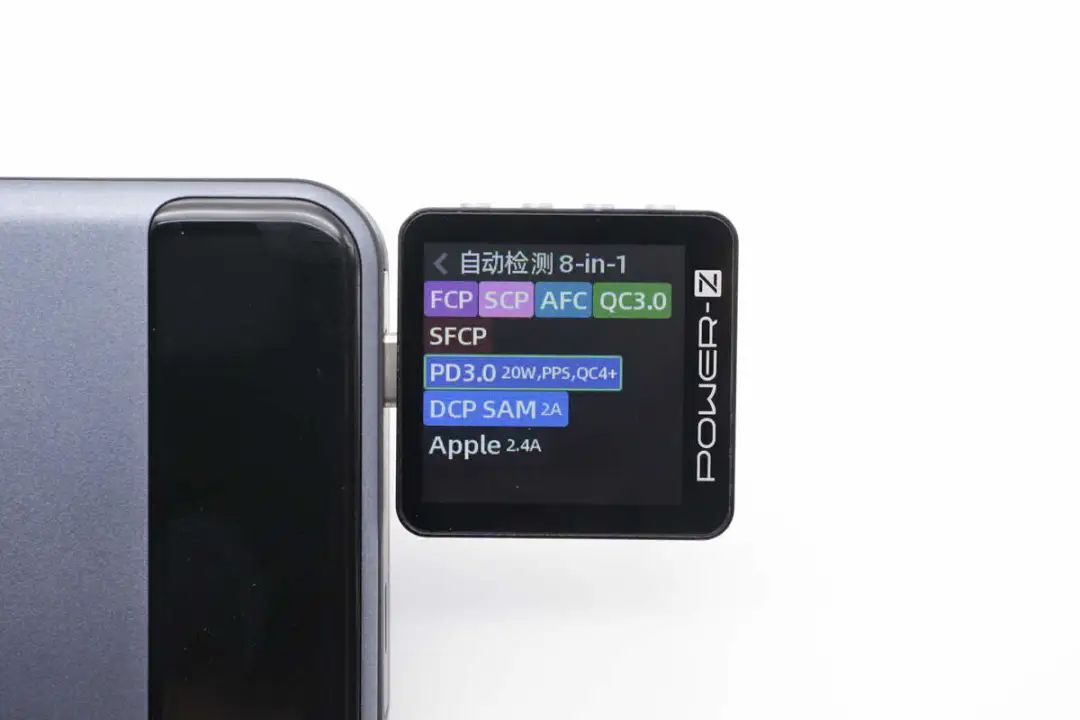

使用ChargerLAB POWER-Z KM003C测得USB-C口支持FCP、SCP、AFC、QC3.0/4+、SFCP、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充电协议。

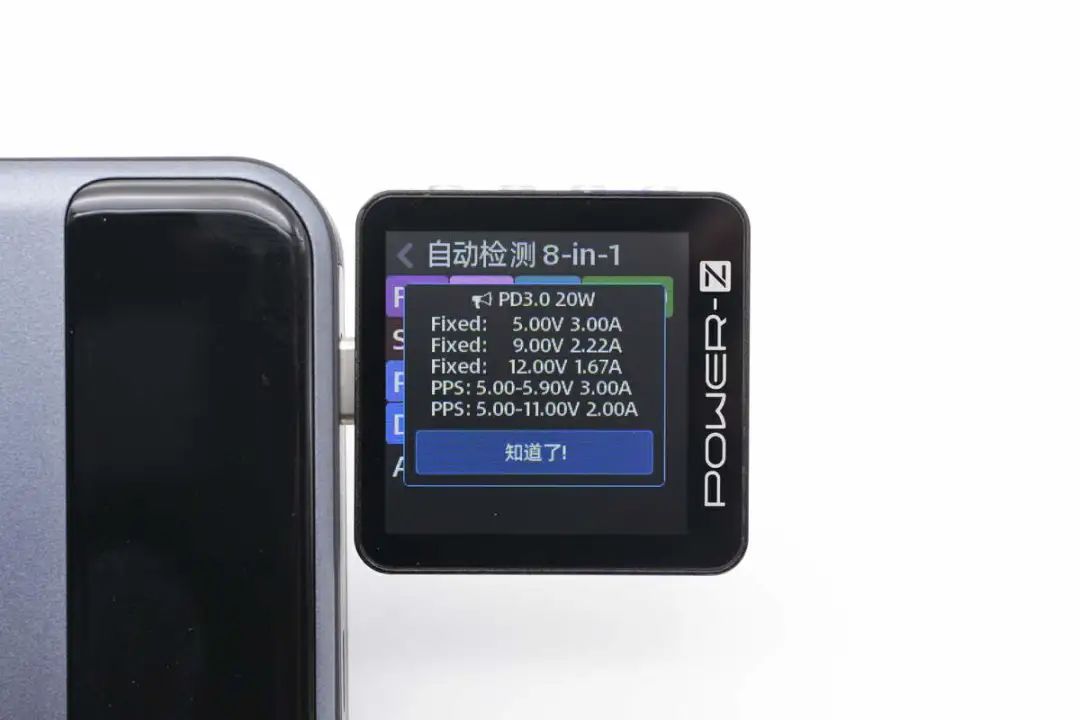

PDO报文显示USB-C口还具备5V3A、9V2.22A、12V1.67A三组固定电压档位，以及5-5.9V3A、5-11V2A两组PPS电压档位。

希品磁吸无线充移动电源拆解

看完了这款无线充移动电源的外观和测试，下面就进行拆解，看看内部的用料和设计。

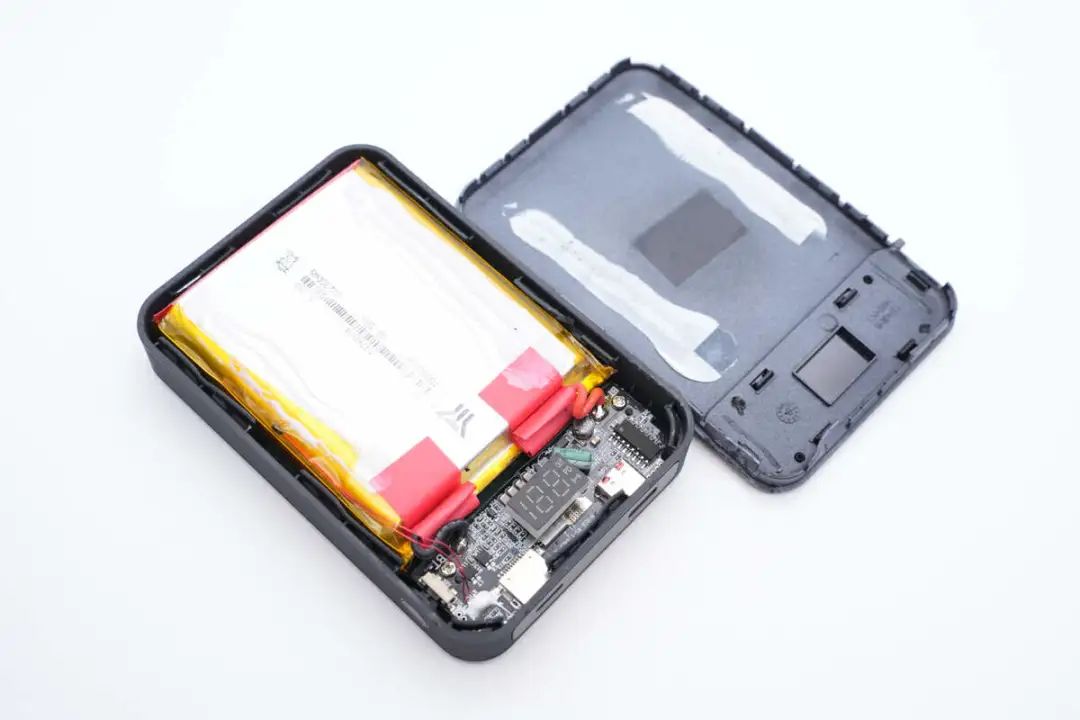

沿壳体接缝撬开外壳，移动电源内部电池通过胶水固定。

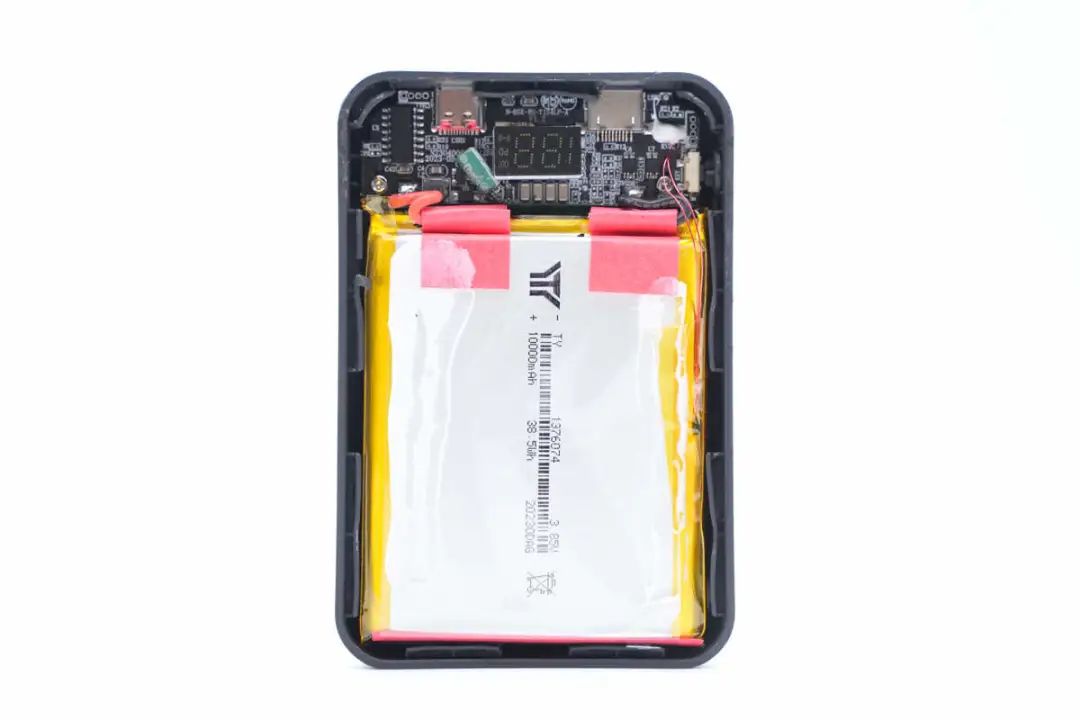

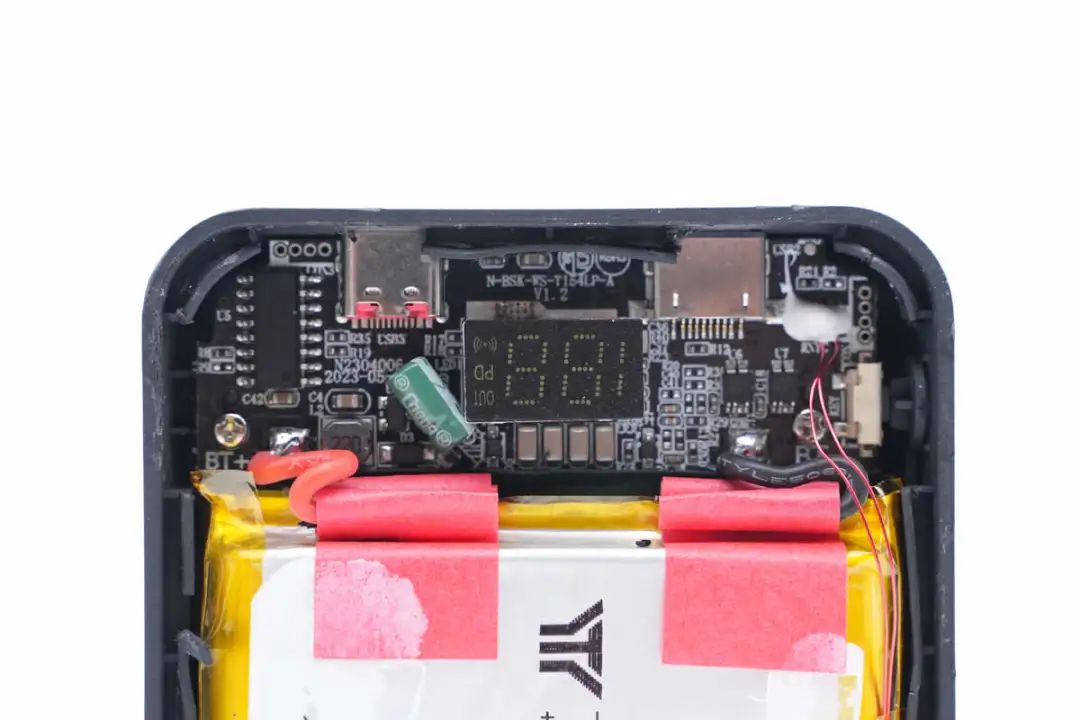

移动电源内部一览，顶部为PCBA模块，下方为电池组。

PCBA模块焊接188 LED数码管，用于电量显示。

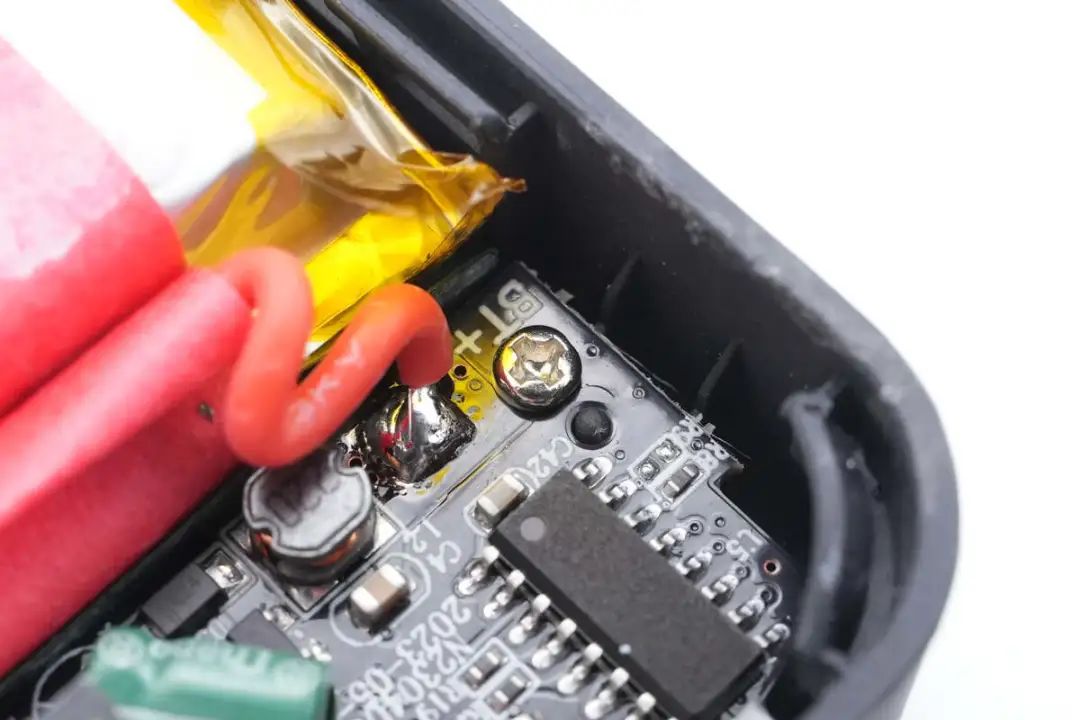

PCBA模块通过螺丝固定在壳体内部。

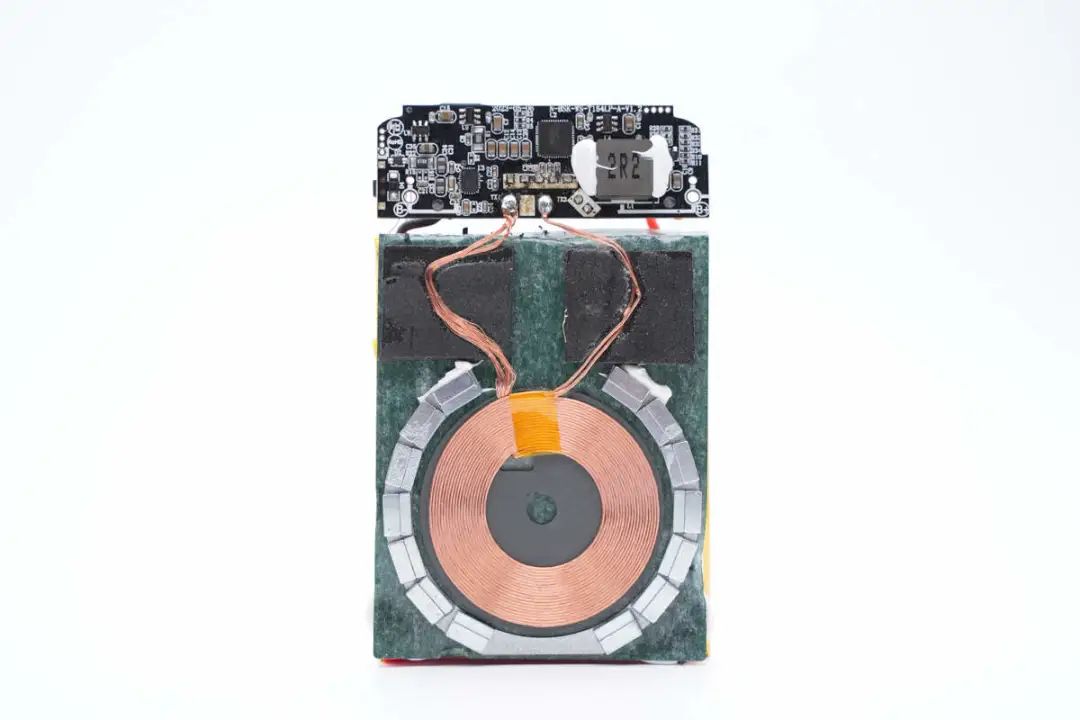

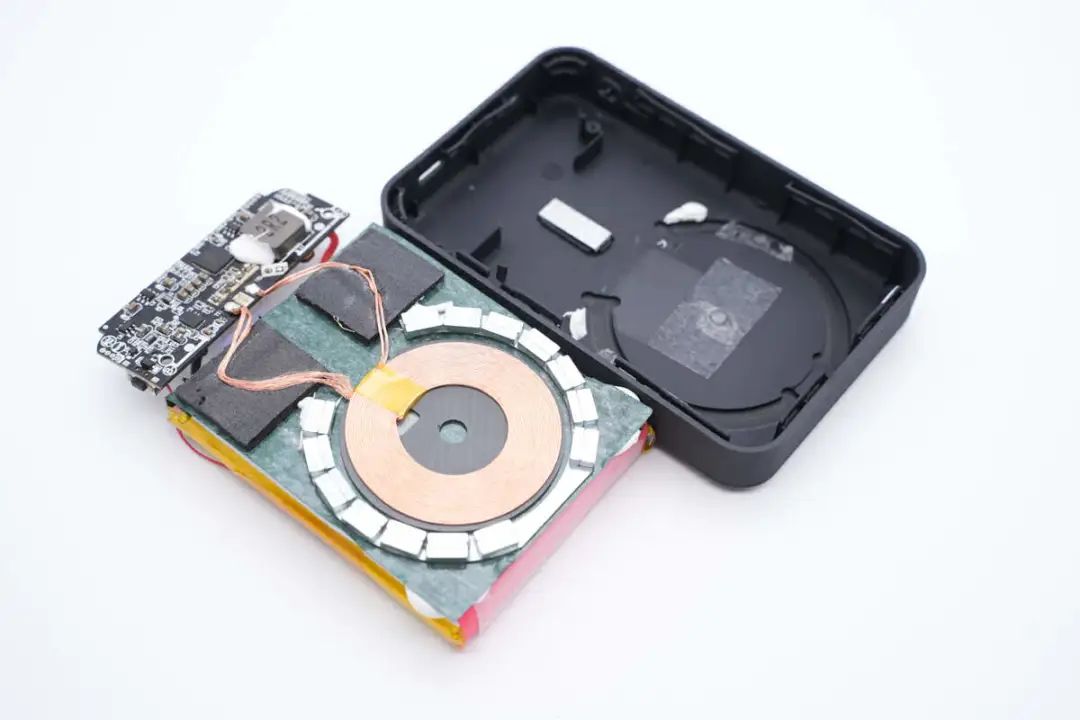

拧下固定螺丝，取出PCBA模块和电池组，在电池组另一面粘贴无线充电线圈和吸附手机的磁铁环。

电池侧面粘贴青稞纸绝缘保护，在青稞纸上粘贴无线充电线圈和磁铁。

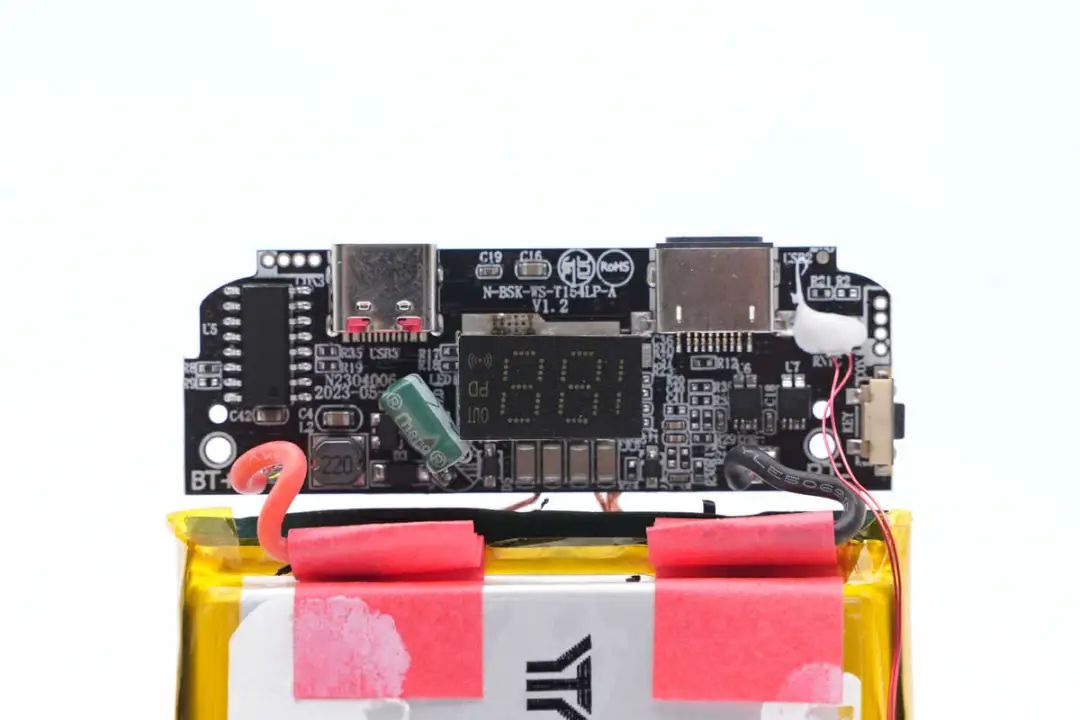

PCBA模块左侧焊接一颗无标MCU芯片，依次焊接USB-C母座，滤波电容，LED数码管和Lightning母座，右侧焊接NTC热敏电阻，电池保护芯片和贴片按键。

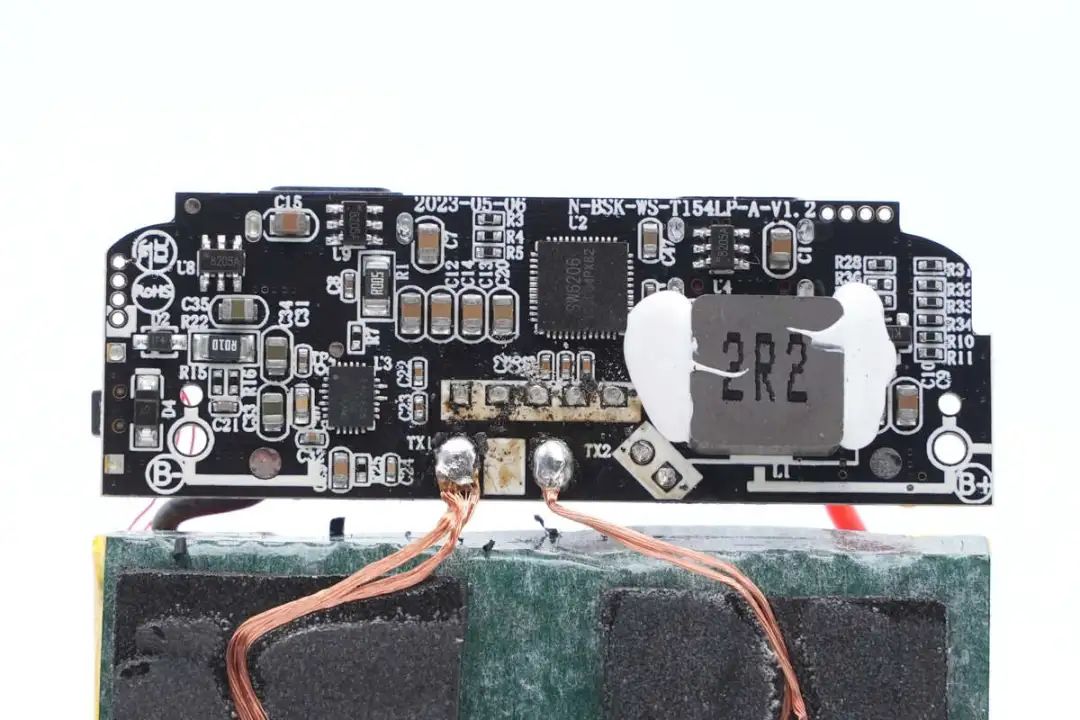

背面焊接无线充电芯片，移动电源主控芯片和升压电感。电感采用10*10大尺寸，降低温升，并打胶固定及散热。

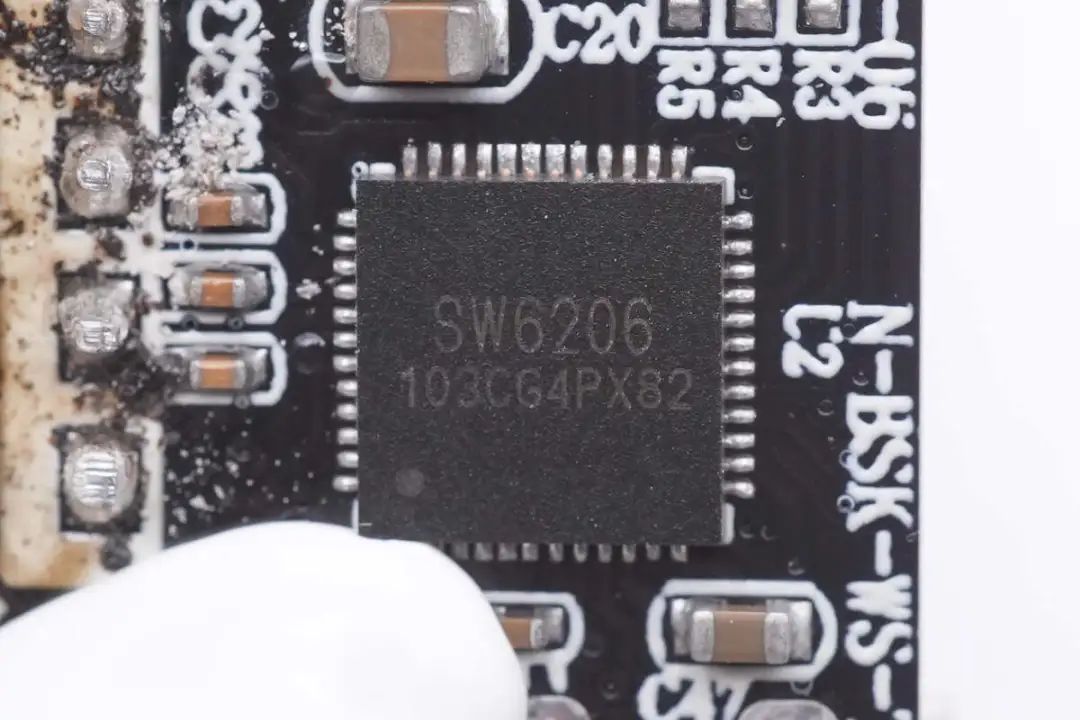

移动电源主控芯片采用智融SW6206。

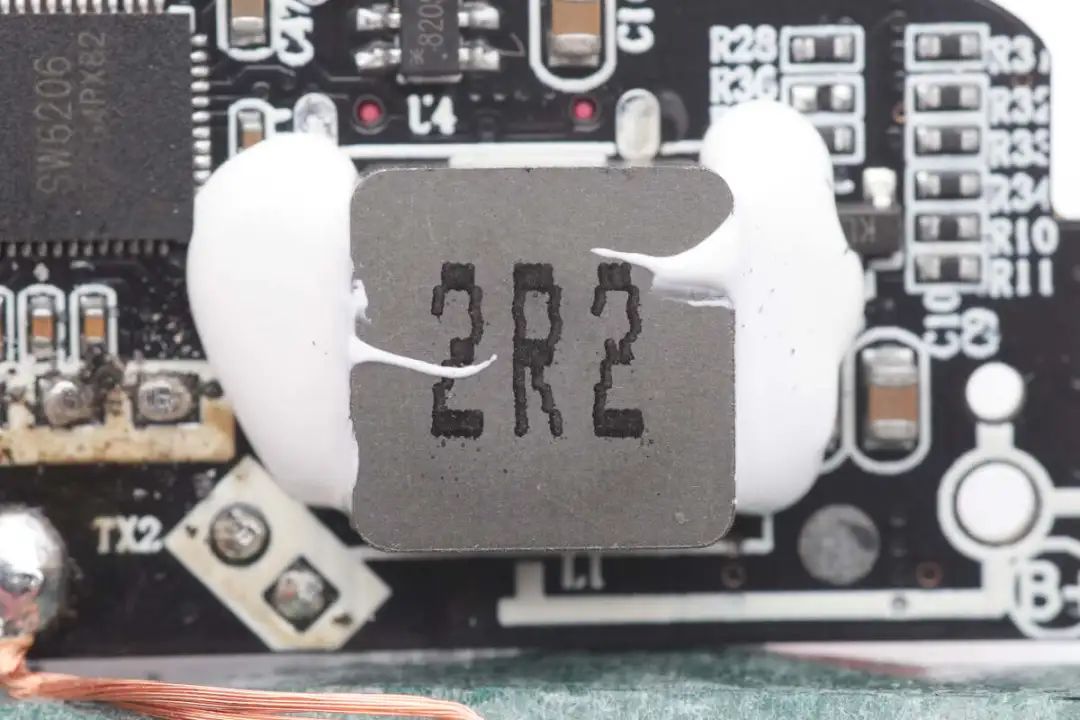

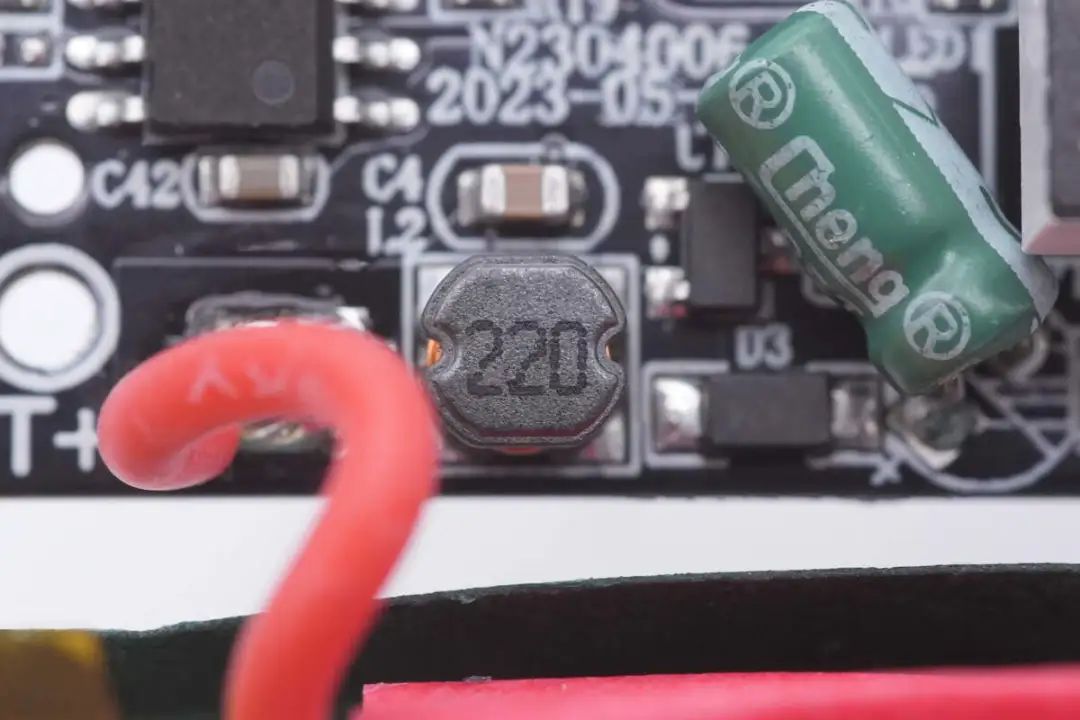

2.2μH合金电感特写，两侧打胶固定。

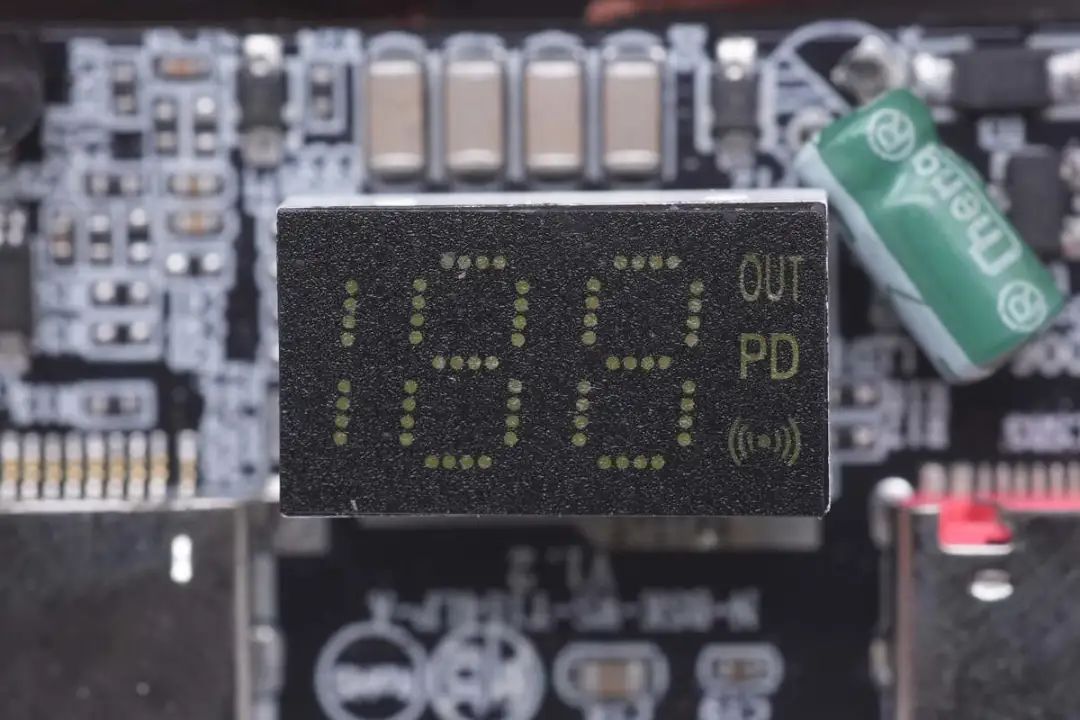

188 LED数码管用于电量显示。

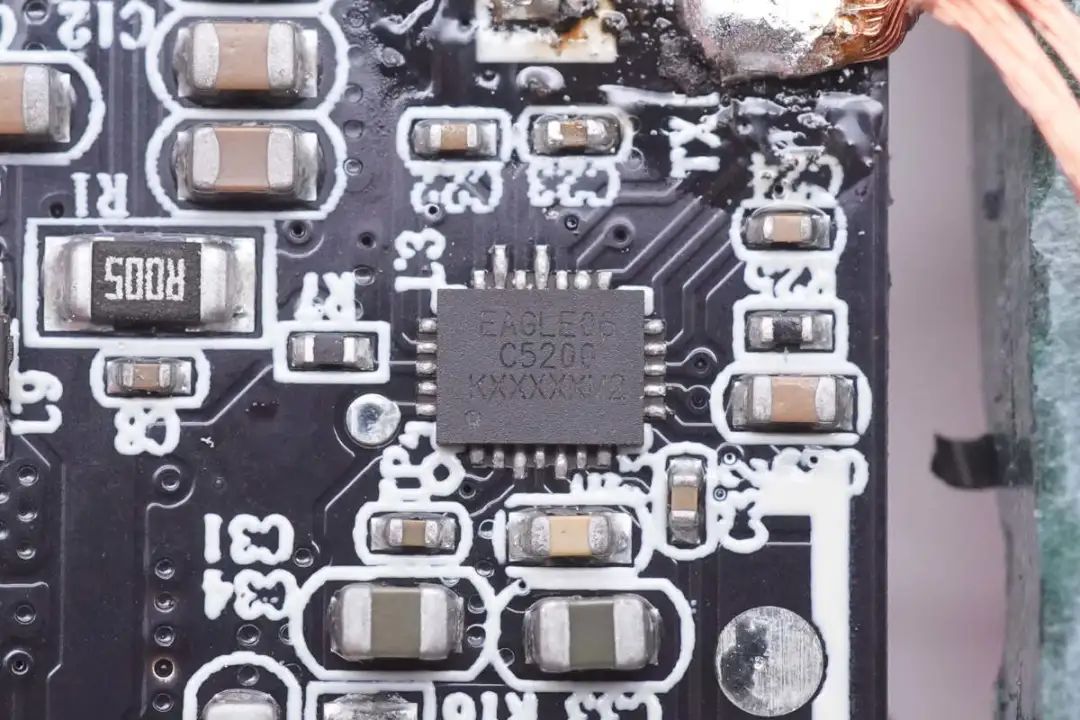

无线充电芯片来自美芯晟，型号MT5805，为单芯片解决方案，内部集成32位 M0处理器，32KB MTP存储器和4KB SRAM，符合WPC Qi 1.3规范，支持私有无线充电协议，支持功能定制。芯片支持4-20V输入电压，内置快充取电功能，支持UFCS融合快充，PD3.0，QC，FCP，SCP协议，支持单芯片无线充电器应用。

MT5805支持过压保护，过流保护，欠压保护和过热保护，还内置了动态功率限制，支持动态降功率输出。芯片采用FCQFN3*4-24L封装，适用于手机及可穿戴设备的无线充电发射端，医疗设备，家用电器以及工业设备的无线充电应用。

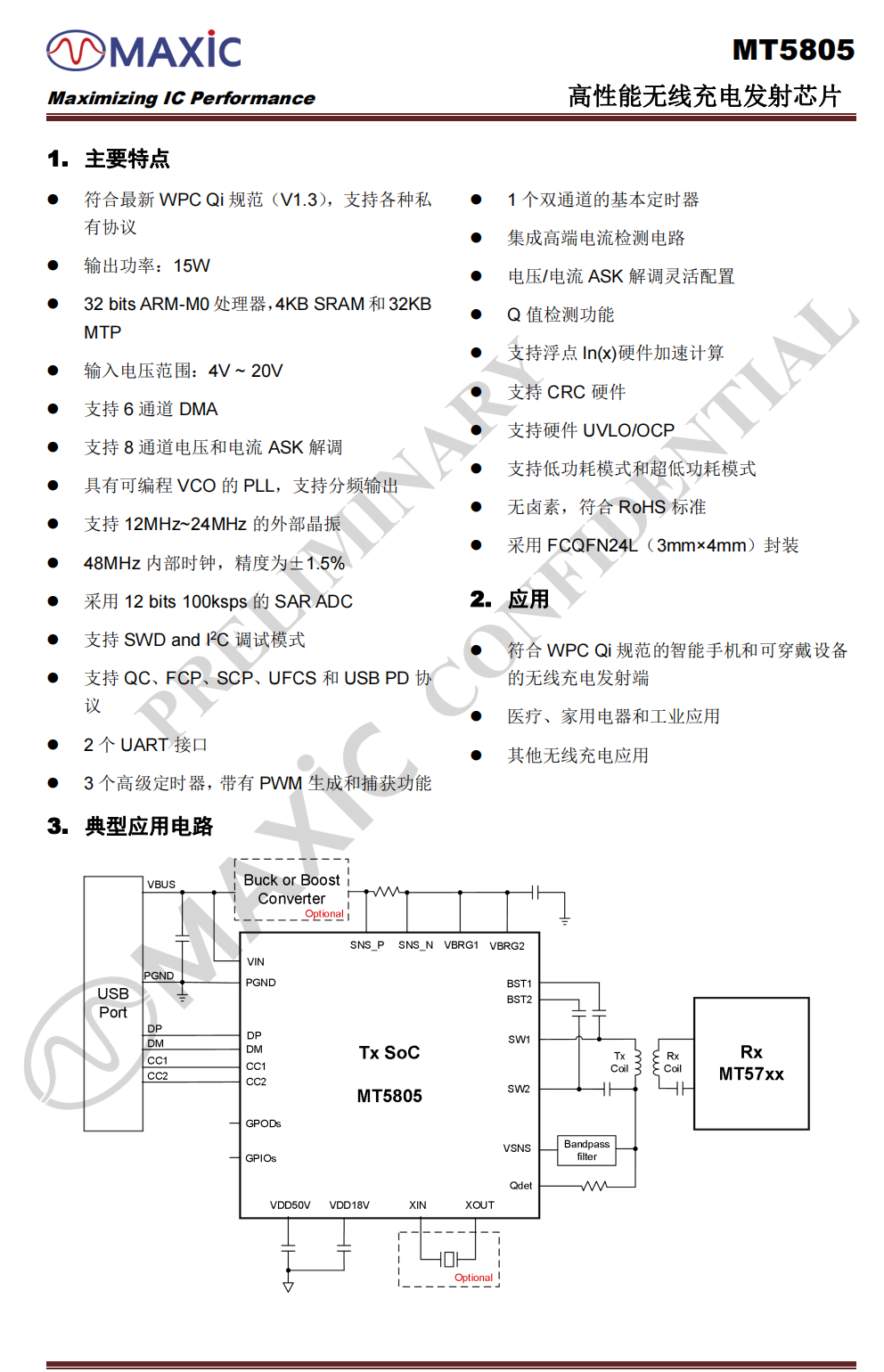

美芯晟 MT5805 资料信息。

充电头网拆解了解到，美芯晟无线充电方案还被联想无线充电智能时钟2代、小米 Watch S1 智能手表、倍思数显15W无线充电器、摩米士MFi认证7200mAh磁吸无线充移动电源等大品牌产品采用，产品性能质量获得客户高度认可。

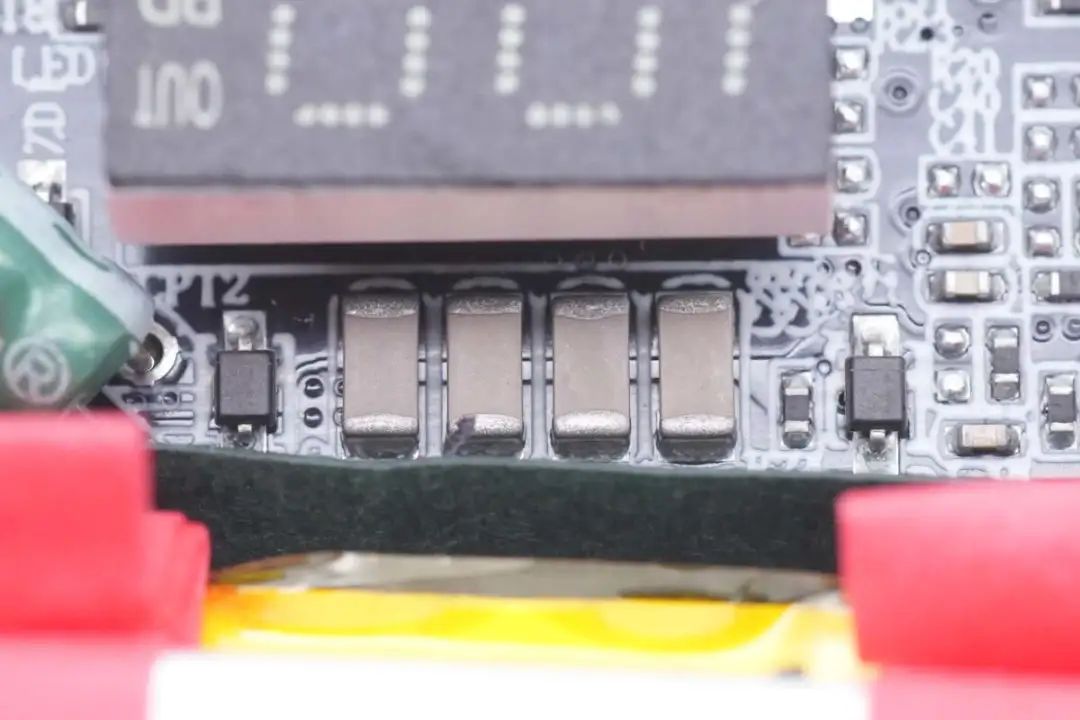

MLCC谐振电容特写。

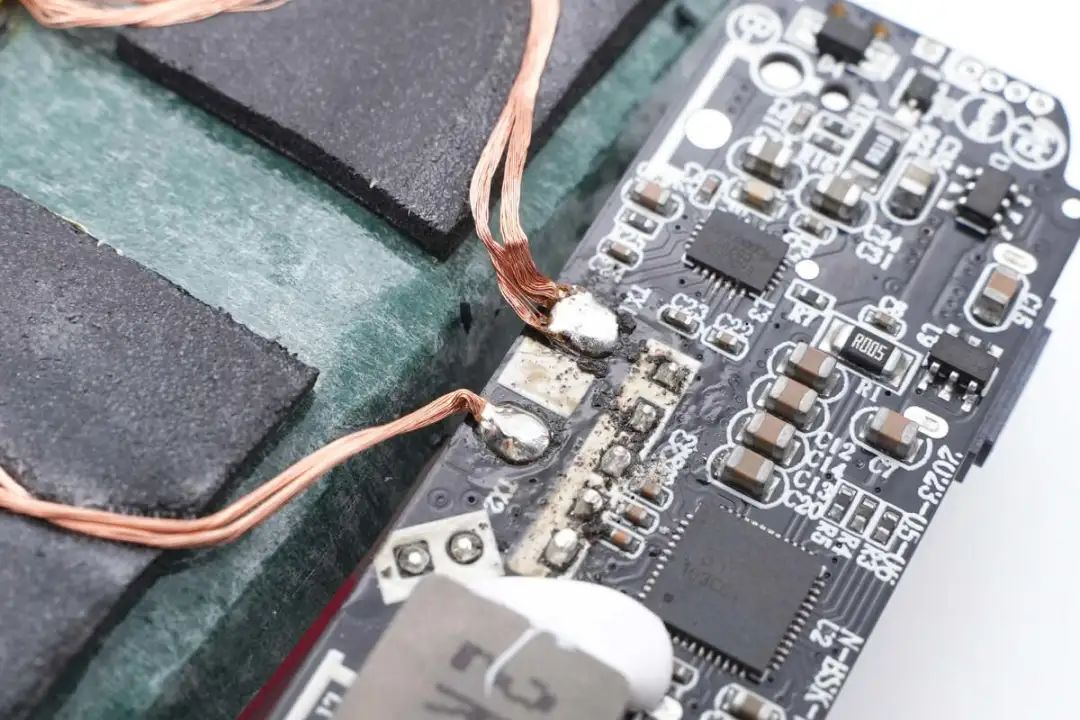

无线充电线圈通过焊接连接。

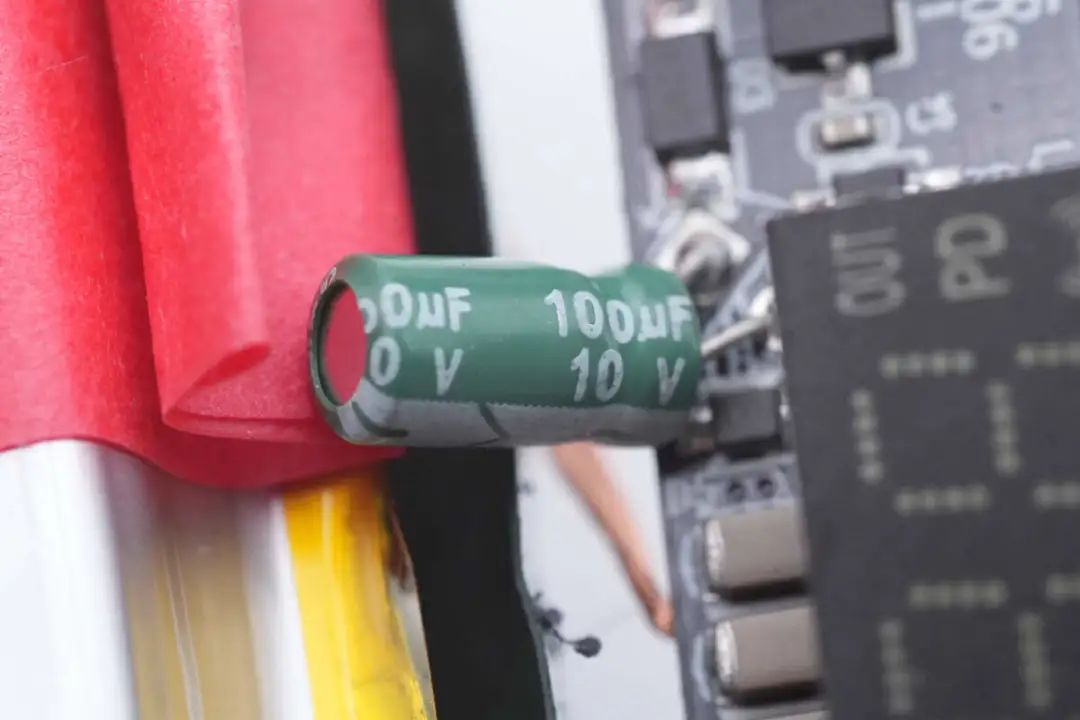

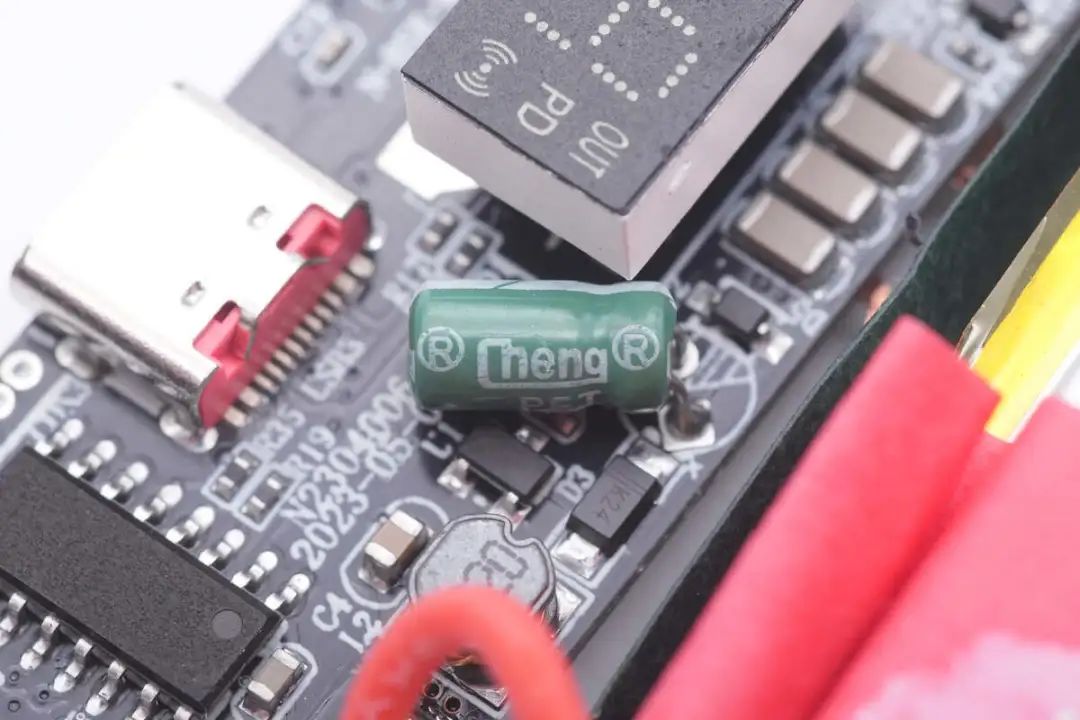

一颗滤波电容来自承兴。

规格为100μF 10V。

22μH磁胶升压电感特写。

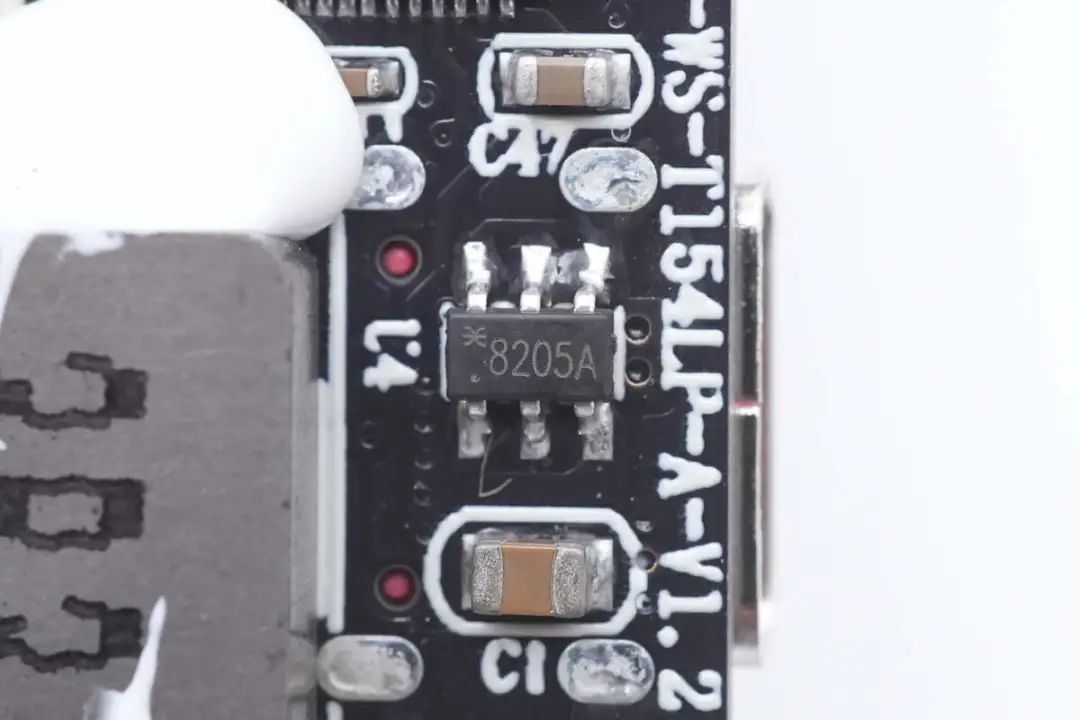

用于输出控制的8205A MOS管。

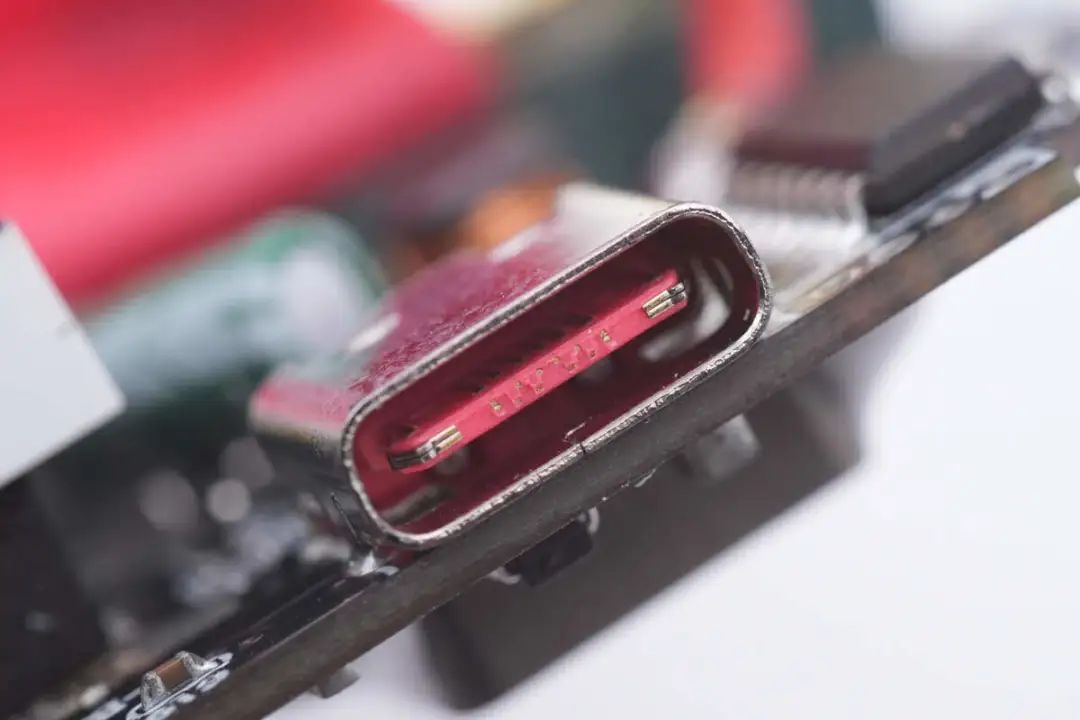

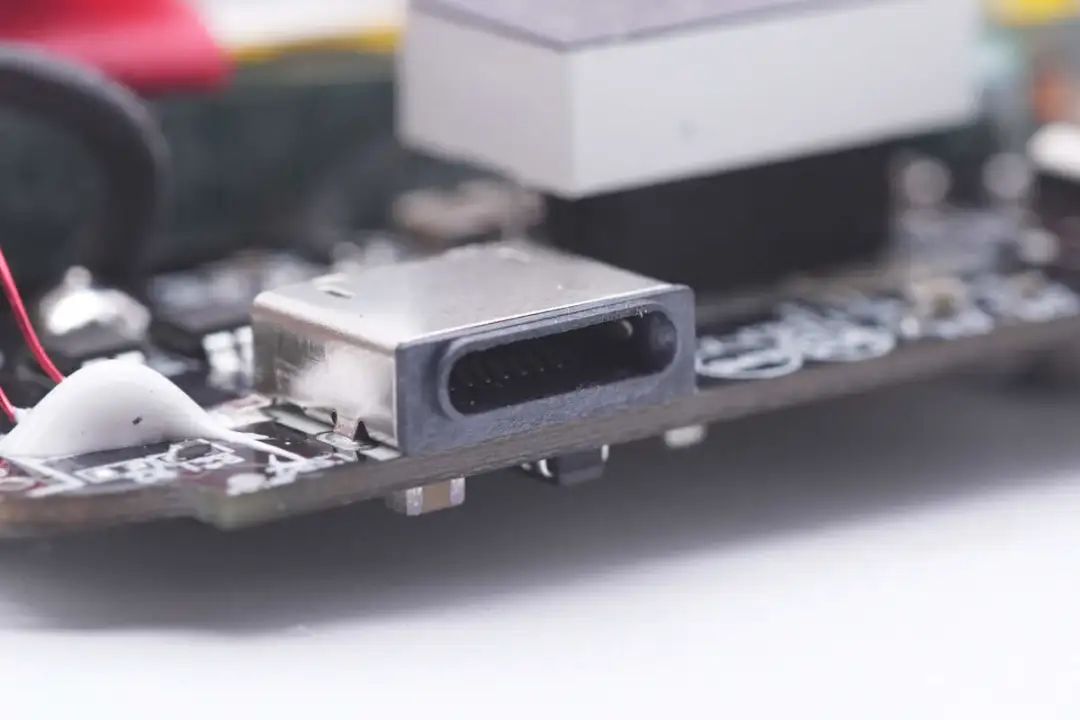

USB-C母座过孔焊接固定，红色胶芯内部夹钢片。

Lightning母座过孔焊接固定。

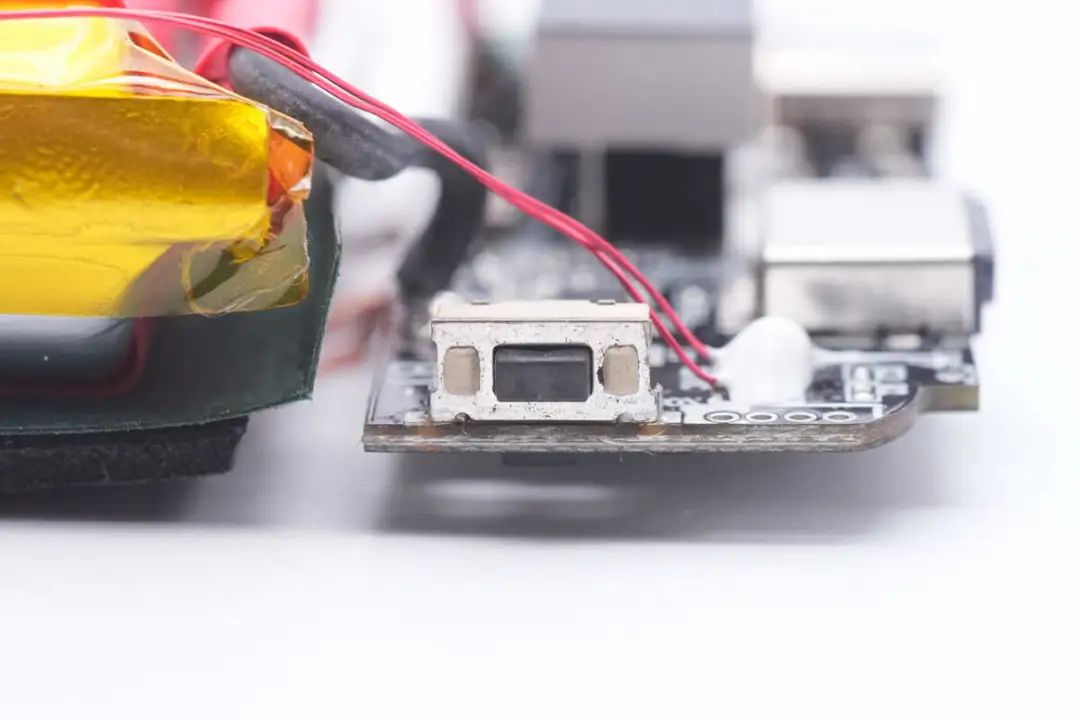

侧面焊接贴片按钮用于电量检测。

无线充电线圈边缘粘贴贴片固定磁铁。

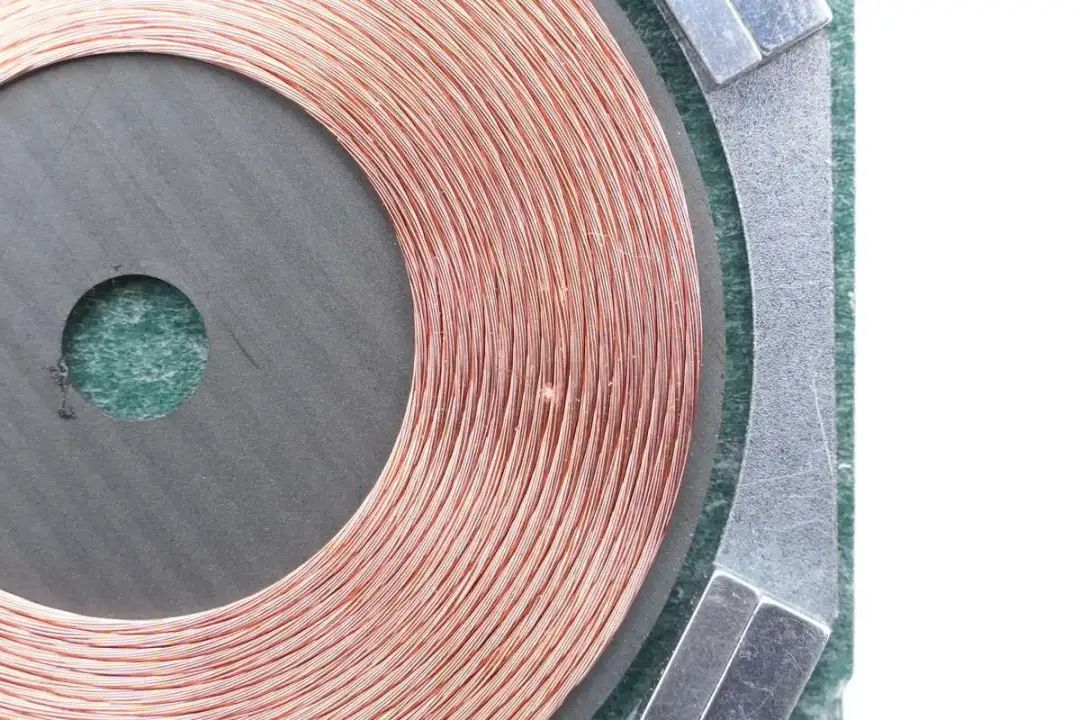

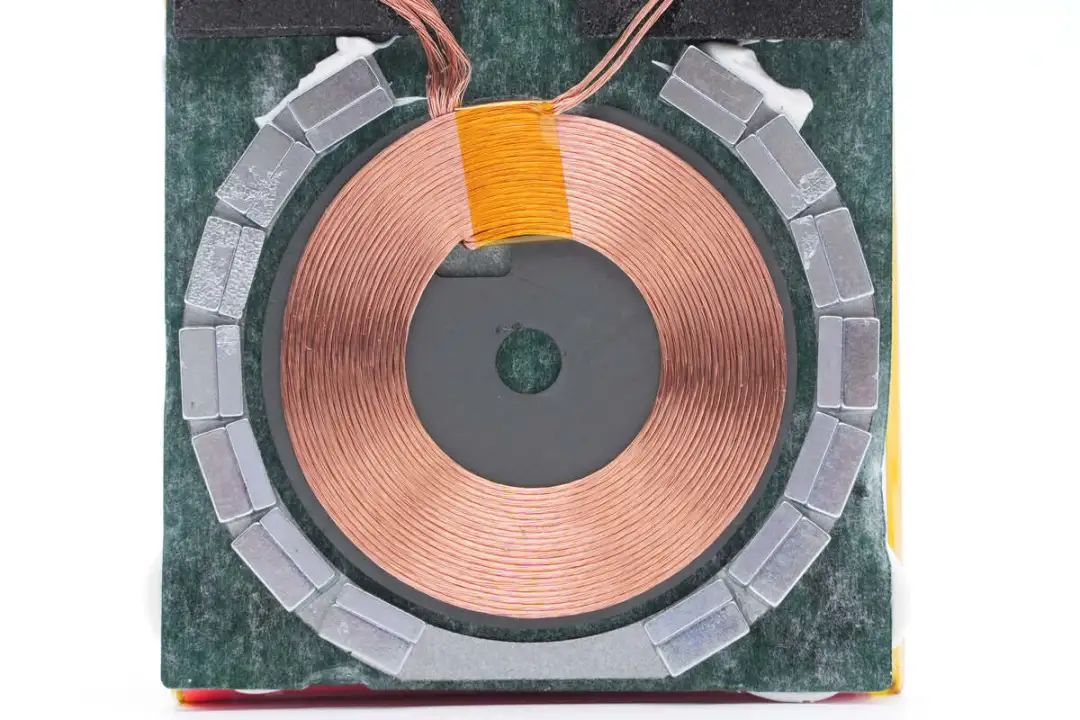

无线充电线圈采用利兹线绕制。

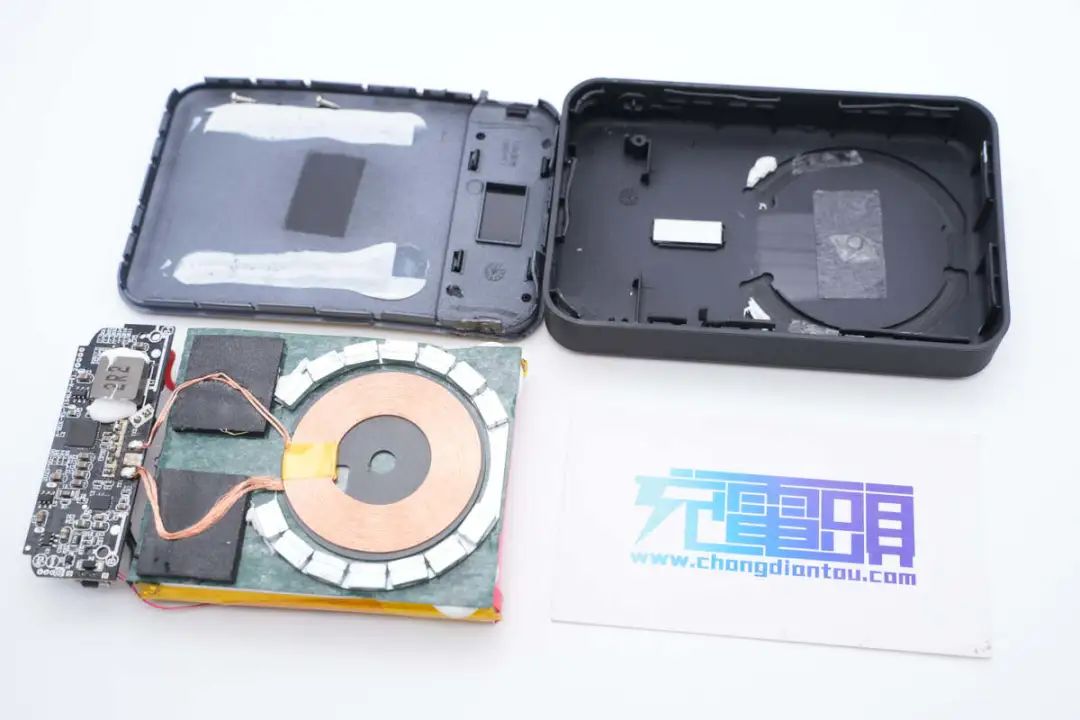

全部拆解一览，来张全家福。

充电头网拆解总结

希品这款无线充磁吸移动电源内置10000mAh锂电池，支持吸附在苹果手机背面自动进行无线充电。移动电源采用Lightning接口和USB-C接口，专为苹果用户打造。其中无线充电功率为15W，USB-C口有线快充支持20W快充，还支持PPS快充，对安卓手机的快充兼容性也不错。

充电头网通过拆解了解到，希品这款磁吸移动电源由深圳市魔意科技有限公司设计，内置3.85V高平台电池，内置智融SW6206主控芯片进行升降压转换，用于Lightning充电输入，USB-C接口输入和输出，并搭配一颗无标MCU用于电量百分比显示，整个PCBA由深圳市微电能科技生产制造。

移动电源内置美芯晟 MT5805高集成无线充电芯片用于移动电源的无线充电功能，芯片内部集成无线充电主控，集成功率级和快充取电模块，支持15W无线充电。可使用单芯片完成无线充电器的全部功能。移动电源内部结构紧凑，方案集成度高，十分成熟。

美芯晟MT5805是一颗低功耗无线充TX芯片，应用在磁吸充电宝上面的产品特色：手机吸附2秒内自动开启无线充模式，整机待机功耗超低，温升显著。主力为为客户带来更好的体验感。
