半导体封装环氧树脂材料性质分析

环氧树脂是一种由环氧基团所构成的聚合物，其结构中通常包含双酚基和环氧基。这样的结构使得环氧树脂具有良好的机械性能、化学稳定性和电气性能，同时其还具有较低的毒性和可加工性等性质。

本文通过对半导体封装环氧树脂材料进行性质分析，探讨该材料在半导体封装中的应用以及其物理、化学、机械等性质，为该材料的应用提供研究基础和理论指导。

1. 引言

随着半导体封装行业的不断发展，半导体封装材料的选择和研究变得越来越重要。其中，半导体封装环氧树脂材料作为一种高性能材料，被广泛应用于半导体封装领域。本文将对该材料进行性质分析，以期为其研究和应用提供帮助。

2. 环氧树脂的物理性质

环氧树脂是一种高分子化合物，具有良好的物理性能。其中，其密度约为1.2-1.4g/cm3，硬度在70-80之间，热膨胀系数在1.5-7ppm/K之间。此外，环氧树脂还具有良好的耐磨性能和抗紫外线性能，可在恶劣的环境下长期稳定工作。

3. 环氧树脂的化学性质

环氧树脂具有良好的化学稳定性和化学反应活性。在一定温度和条件下，环氧树脂可以与多种化学物质发生化学反应。例如，与胺类化合物反应可以产生胺基聚合物，与乙酸酐反应可以产生环氧乙酸酯等。此外，在加热下，环氧树脂还可以发生聚合反应，形成高分子化合物。

4. 环氧树脂的机械性质

环氧树脂具有良好的机械性能，其抗拉强度一般在60-80MPa之间，弹性模量在2-4GPa之间，伸长率在2-5%之间。此外，环氧树脂抗冲击性能也比较优秀，可以在较大的冲击载荷下仍然不发生断裂。

5. 半导体封装中的应用

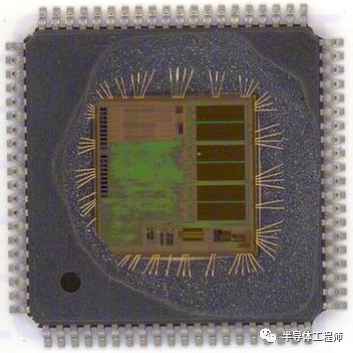

半导体封装中常用的环氧树脂材料主要有聚酰亚胺薄膜、有机硅胶、环氧树脂等。其中，环氧树脂由于其化学反应与机械性能的特性，成为了一类非常理想的封装材料。在BGA（球栅阵列）、QFN（无引脚扁平封装）等多种封装形式中，环氧树脂材料都得到了广泛应用。在封装过程中，该材料可以固定晶片和引线，保护芯片并提供机械支撑。

（1）球栅阵列封装（BGA）：环氧树脂材料能够提供良好的热耦合性能和粘接性能，保证BGA器件的可靠性和稳定性；

（2）晶圆级封装（WLP）：环氧树脂材料需要具备良好的流动性、封装性能和成型性能，以保证WLP器件的良好性能；

（3）晶体管封装：环氧树脂材料需要具备良好的抗紫外线性能、阻燃性能和绝缘性能，以确保晶体管的正常运行；

（4）其他器件封装：环氧树脂材料还可应用于LED封装、太阳能电池封装等其他领域。

6. 环氧树脂材料性质分析的方法

对于环氧树脂材料的性质，研究人员通常通过多种分析方法进行评估。其中，最常见的方法包括：

1.拉伸测试：通常使用万能试验机对材料进行拉伸测试，以评估其强度和延展性。

2.热分析：主要使用差热分析（DSC）、热重分析（TGA）和热失重分析（DTA）等方法进行对材料的热稳定性、热膨胀系数等参数进行测试。

3.动态力学分析：通过动态力学分析仪（DMA）对环氧树脂的凝胶化行为、玻璃化转变等进行研究。

4.表征测试：包括扫描电子显微镜（SEM）、X射线衍射（XRD）、红外光谱（FTIR）等进行对纯化的环氧树脂材料的化学成分及结构等进行分析表征。
