从技术层面聊聊双目自动驾驶系统为何难以普及？

来源:电子工程世界发布时间:2023-05-19910浏览

▲更多精彩内容请点击上方蓝字关注我们吧！

立体双目虽然一直处于非主流的地位，但仍有不少铁杆支持者。丰田、奔驰、本田、吉利、华为、博世、捷豹路虎、Rivian、铃木、斯巴鲁等都是这一方案的拥趸。

说到双目不得不提单目视觉，它是Mobileye（ME）的看家法宝，其实当年它也考虑过双目，最终选择放弃。

单目的测距和3-D估计靠什么？是检测目标的Bounding Box（BB），如果无法检测的障碍物，该系统就无法估计其距离和3-D姿态/朝向。没有深度学习的时候，ME主要是基于BB，摄像头标定得到的姿态和高度以及路面平直的假设估算距离。

有了深度学习，可以根据3-D的ground truth来训练NN模型，得到3D大小和姿态估计，距离是基于平行线原理（single view metrology）得到的。不久前百度Apollo公布的单目L3解决方案讲的比较清楚了，参考论文是“3D Bounding Box Estimation by Deep Learning and Geometry".

双目当然可以算视差和深度了，即使没有检测出障碍物（因为有附加的深度信息，检测器会比单目好），也会报警。问题是，双目视觉系统估计视差没那么容易，立体匹配是计算机视觉典型的难题，基线宽得到远目标测距准，而基线短得到近目标测距结果好，这里是存在折衷的。

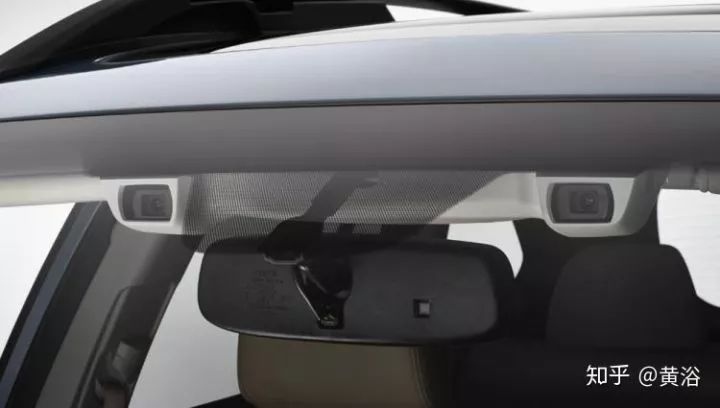

目前市场上ADAS存在的双目视觉系统就是Subaru EyeSight，据说性能还行。

百度推出的阿波龙L4摆渡车量产100台，就安装了双目系统。还有欧盟自主泊车项目V-Charge也采用了前向双目视觉系统，另外自动驾驶研发系统Berta Benz也是，而且和雷达系统后融合，其中双目匹配的障碍物检测算法Stixel很出名。以前Bosch和Conti这些Tier-1公司也研制过双目视觉解决方案，但没有在市场上产生影响力，据说被砍掉了。

谈到双目系统的难点，除了立体匹配，还有标定。标定后的系统会出现“漂移”的，所以在线标定是必须具有的。单目也是一样，因为轮胎变形和车体颠簸都会影响摄像头外参数变化，必须在线做标定修正一些参数，比如仰角（pitch angle）和偏角（yaw angle）。

双目在线标定就更复杂些，因为双目匹配尽量简化成1-D搜索，所以需要通过stereo rectification将两个镜头光轴方向平行并和基线垂直。所以针对获得的gain相比，增加的复杂度和成本，如果不划算商家就会放弃。

最近重提双目视觉，是因为硅谷芯片公司安霸（Ambarella）在2014年收购意大利帕尔马大学的Vis Lab，研制了双目的ADAS和自动驾驶芯片，2021年CES之后就开始进军车企和Tier-1。而且，安霸目前正在继续研究提升该系统的性能。

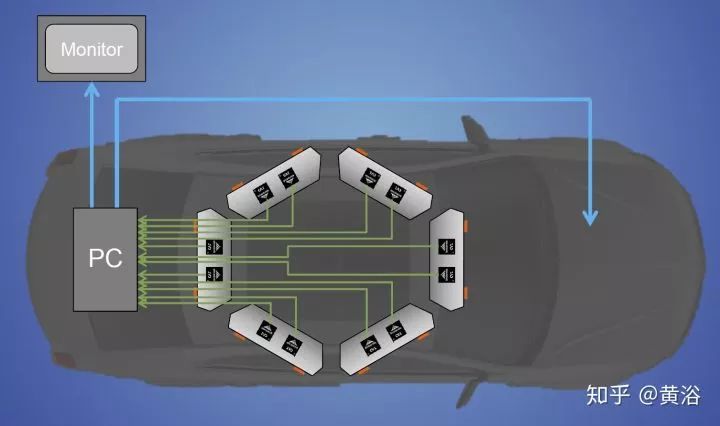

下图就是它在车顶安装6对立体视觉系统的示意图，其中它们的基线宽度可以不一样的，相应地有效检测距离也就不同。笔者曾坐过它的自动驾驶车，远处可以看到200米，近处20-30米。它确实可以做在线标定，随时调整一些双目视觉的参数。

1.立体匹配

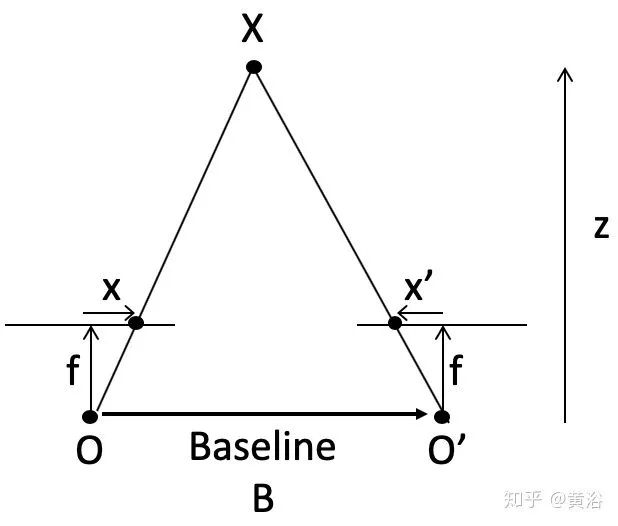

先说立体匹配，即视差/深度估计。如图假设左右摄像头焦距f，基线（两个光心连线）宽B，3-D点X的深度z，而其视差（投影到左右图像的2-D点，其坐标差）即

可见视差能够反算深度值。但是这里最难的就是左右镜头看到的图像如何确定是同一个目标，即匹配问题。

匹配方法分两种，全局法和局部法，双目匹配的四个步骤：

匹配成本（matching cost）计算;
成本聚集（aggregation）;
视差（disparity）计算/优化;
视差修正（refinement）。

最著名的局部法就是SGM（semi-global matching），很多产品在用的方法都是基于此的改进，不少视觉芯片都采用这种算法。

SGM就是把一个全局优化近似成多个局部优化的问题组合，如下公式是2-D匹配的优化目标函数，SGM实现成为多个1-D优化路径之和

下图是沿着水平方向的路径优化函数

Census Transform是将8/24比特的像素变成一个2进制序列，另外一个2值特征叫LBP（local binary pattern）和它相似。立体匹配算法就是基于这个变换将匹配变成一个Hamming距离的最小化搜索。Intel的RealSense当年就是收购了一个成立于1994年基于该技术的双目视觉创业公司，还收购另外几个小公司把他们合在一起做出来的。

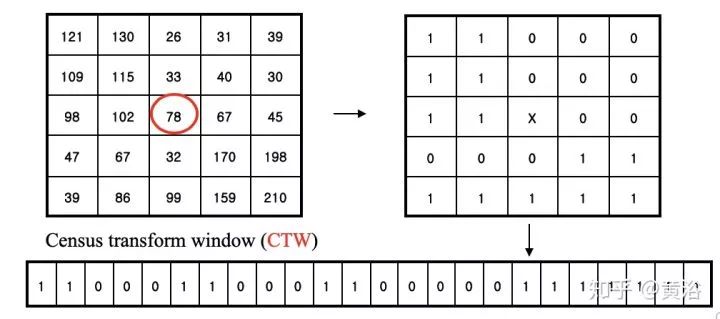

下图是CS变换的示意图：

PatchMatch是一个加速图像模版匹配的算法，被用在光流计算和视差估计上。之前微软研究院曾经做过一个基于单目手机相机3-D重建的项目，仿造以前成功的基于RGB-D算法KinectFusion，名字也类似MonoFusion，其中深度图估计就是采用一个修正的PatchMatch方法。

其基本思想就是对视差和平面参数随机初始化，然后通过邻域像素之间信息传播更新估计。PM算法分五个步骤：

1)空间传播（Spatial propagation）:每个像素检查左边和上边邻居视差和平面参数，如果匹配成本变小就取代当前估计；
2)视角传播（View propagation）:其他视角的像素做变换，检查其对应图像的估计，如果变小就取代;
3)时域传播（Temporal propagation）:前后帧考虑对应像素的估计；
4)平面细化（Plane refinement）:随机产生样本，如果估计使匹配成本下降，更新。
5)后处理（Post-processing）:左右一致性和加权中值滤波器去除出格点（outliers）。

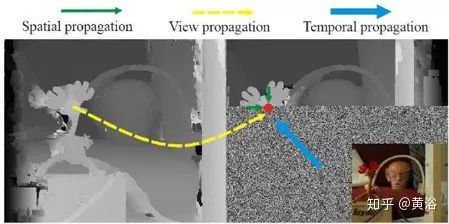

下图是PM的示意图：

2.在线标定

再说在线标定。

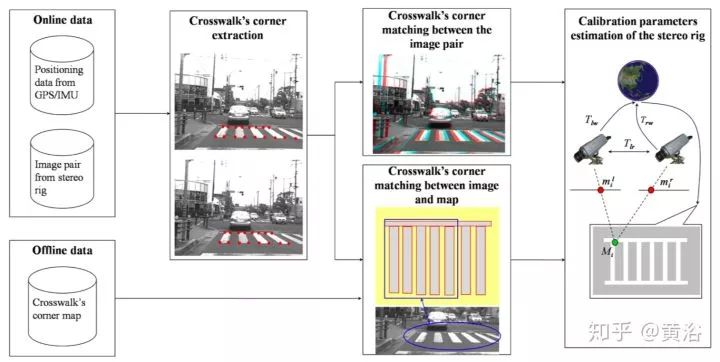

这是一个利用路上标志线（斑马线）的标定方法：已知斑马线的平行线模式，检测斑马线并提取角点，计算斑马线模式和路面实现匹配的单映性变换（Homography）参数，得到标定参数。

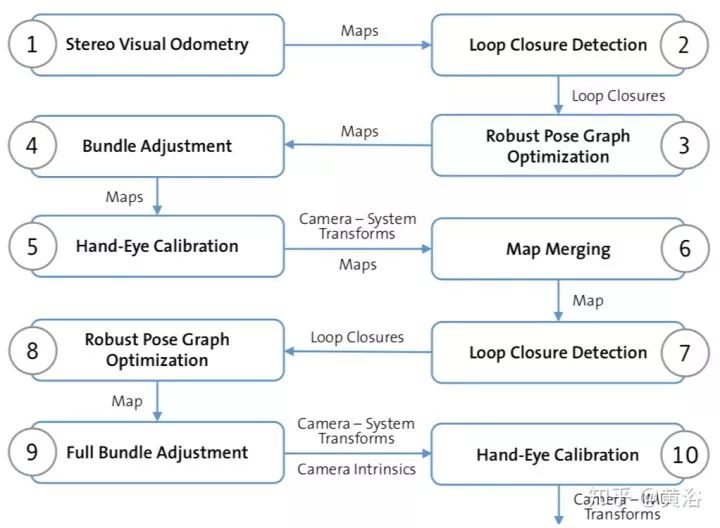

另外一个方法基于VO和SLAM，比较复杂，不过可以同时做基于地图的定位。采用SLAM做在线标定，不适合高频率操作，下图是其算法的流程图：1-4步, 通过立体视觉SLAM获取全局连续地图；第5步给出双目相机变换初始估计，第6步把所有立体相机的地图聚合成一个地图；7-8步获取多个相机之间的姿态。

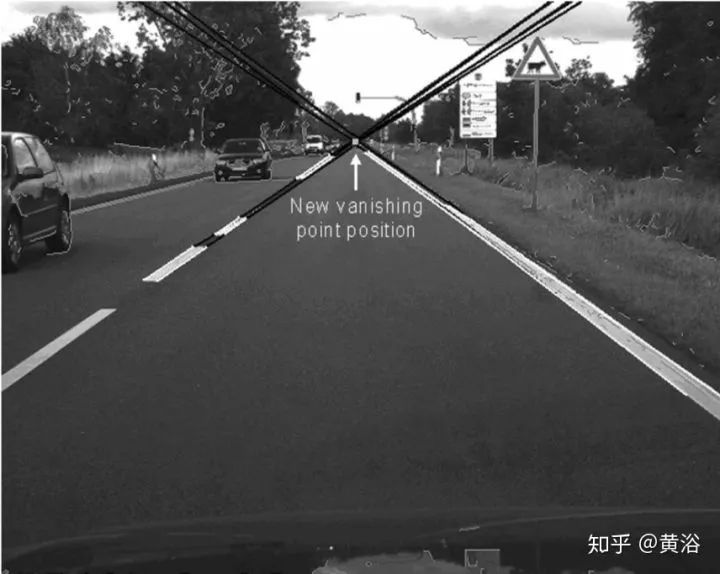

和单目方法类似，采用车道线平行和路平面这个假设可以快速完成在线标定，即消失点（vanishing point）理论：假设一个平坦的道路模型，清晰的纵向车道线，没有其他目标的边缘和它们平行；要求驾驶车辆速度慢，车道线连续，左右相机的双目配置要左摄像头相对路面的仰角/斜角（yaw/roll angles）比较小；这样跟初始化的消失点（与线下标定相关）比较可以算出双目外参数的漂移量（图5-269），其算法就是从消失点估计摄像头仰角/斜角。

3.典型的双目自动驾驶系统

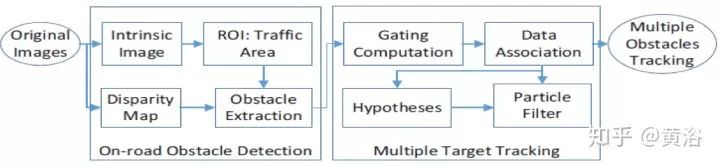

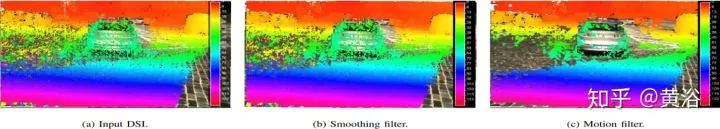

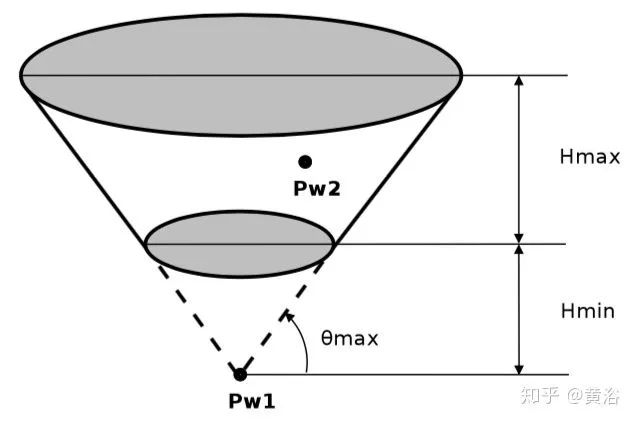

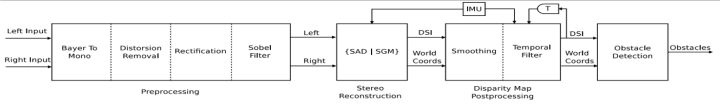

下面介绍几个典型的双目自动驾驶系统。

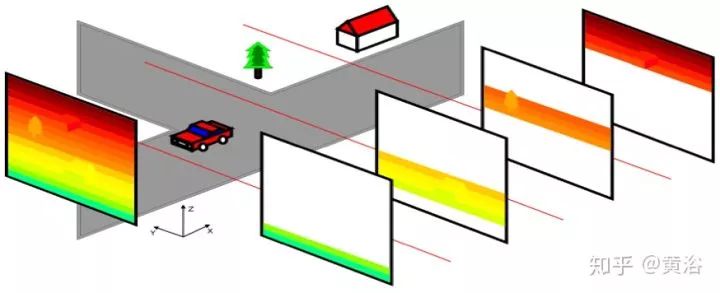

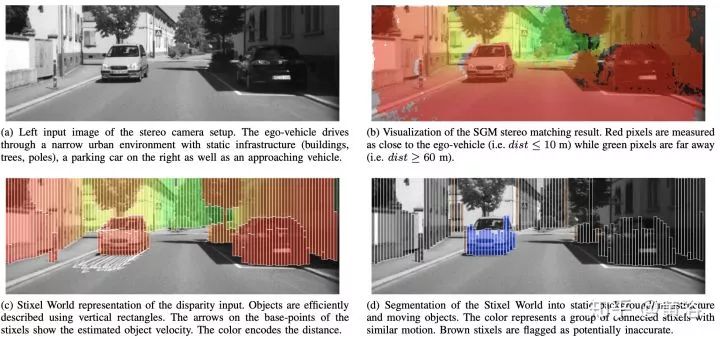

Berta Benz采用的障碍物检测算法Stixel基于以下假设：场景中的目标描述为列，重心的原因目标是站立在地面上，每个目标上的上部比下部的深度大。下图(a-d) 介绍了SGM视差结果如何生成Stixel分割结果：

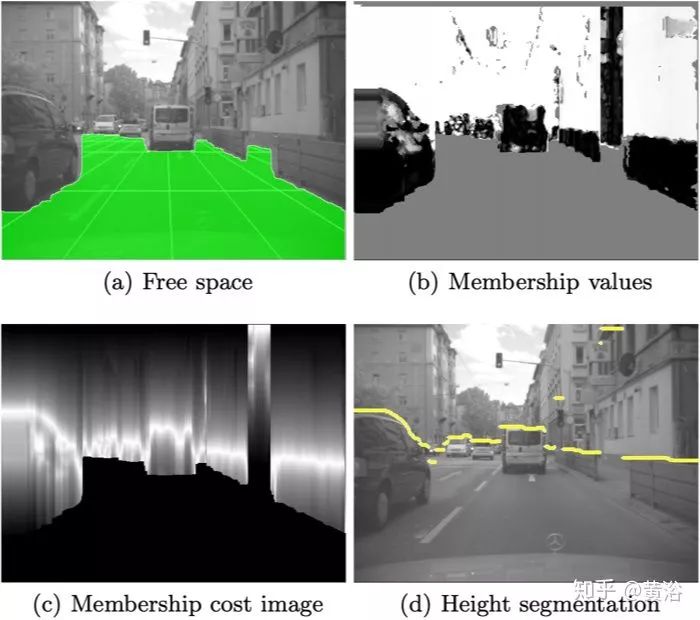

下图是Stixels 计算的示意图：(a)基于动态规划的自由驾驶空间计算 (b) 高度分割中的属性值 (c) 成本图像 (灰度值反过来) (d) 高度分割。

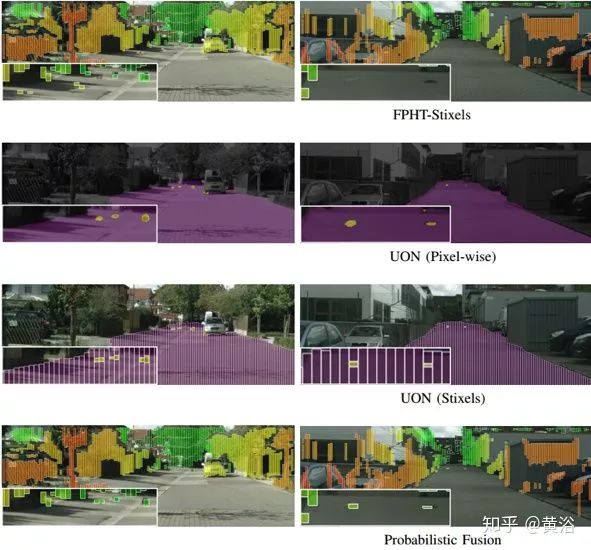

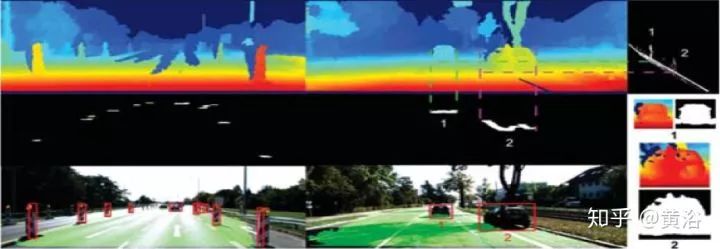

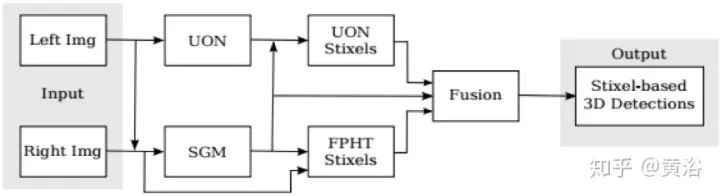

这是他们加上深度学习做视差融合之后再做Stixel的框图和新结果：

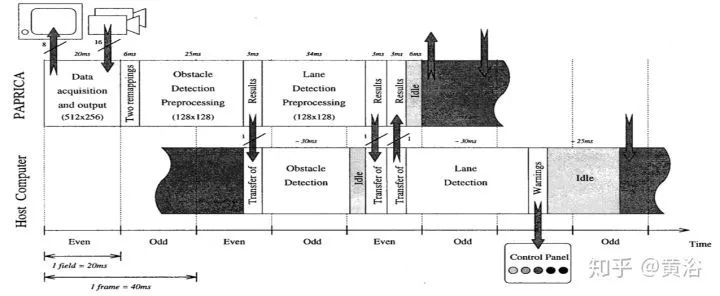

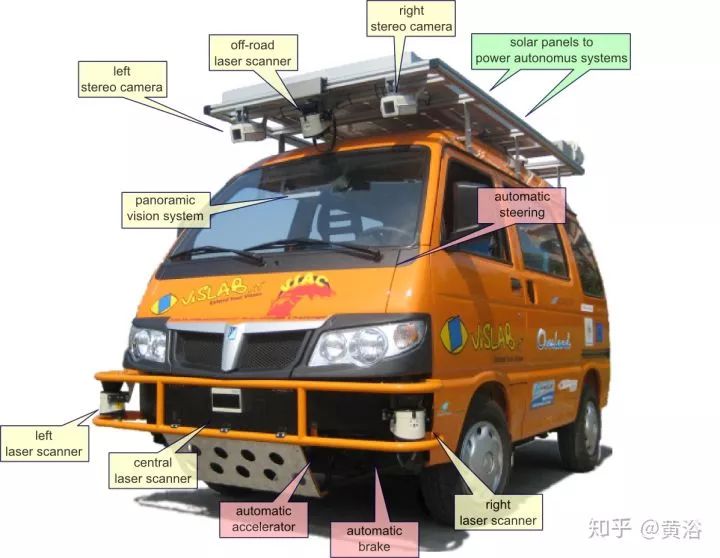

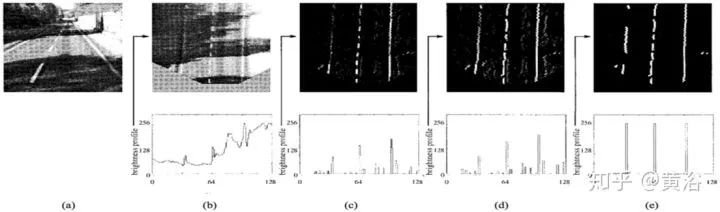

介绍一个VisLab早期双目障碍物的算法，Generic Obstacle and Lane Detection system (GOLD)。基于IPM（Inverse Perspective Mapping），检测车道线，根据左右图像的差计算路上障碍物：

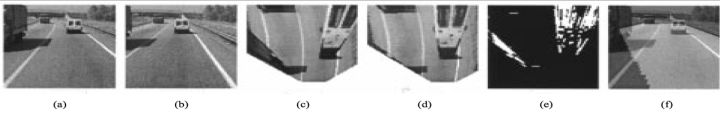

(a) Left. (b) Right (c) Remapped left. (d) Remapped right. (e) Thresholded and filtered difference between remapped views. (f) In light gray, the road area visible from both cameras.
