国产筋膜枪拆解、维修及故障分析
来源:电子工程世界发布时间:2023-05-0610614浏览

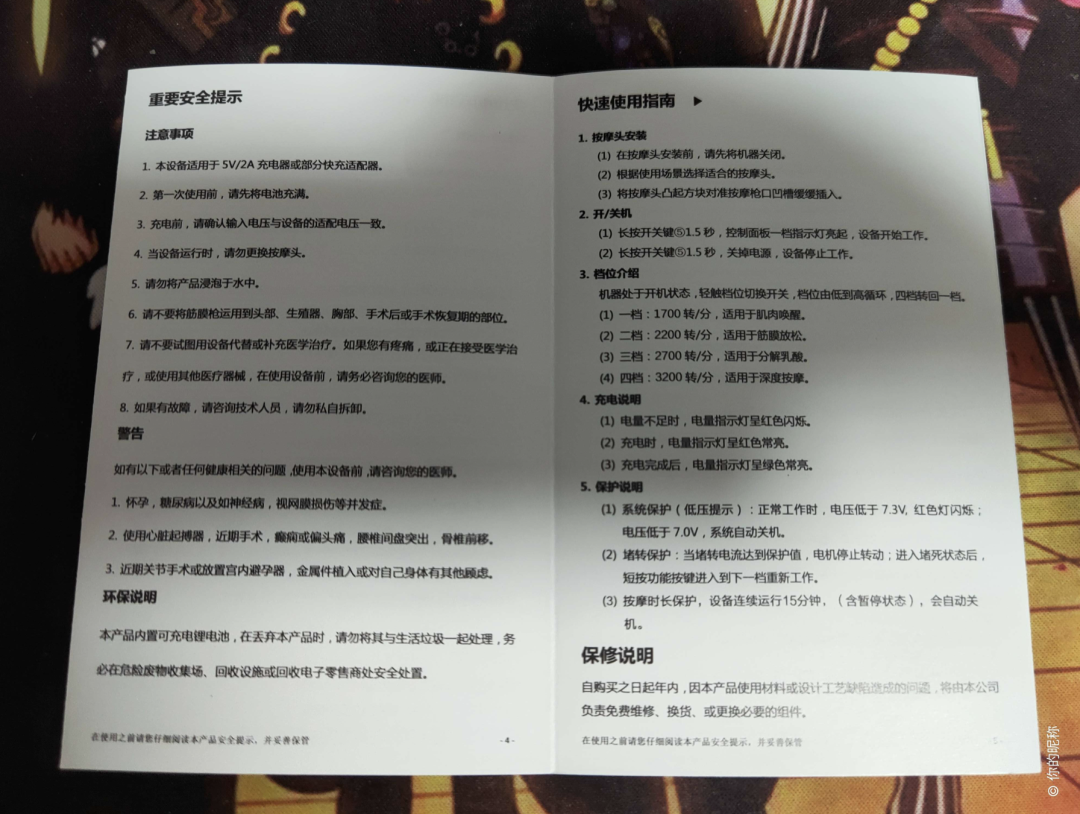

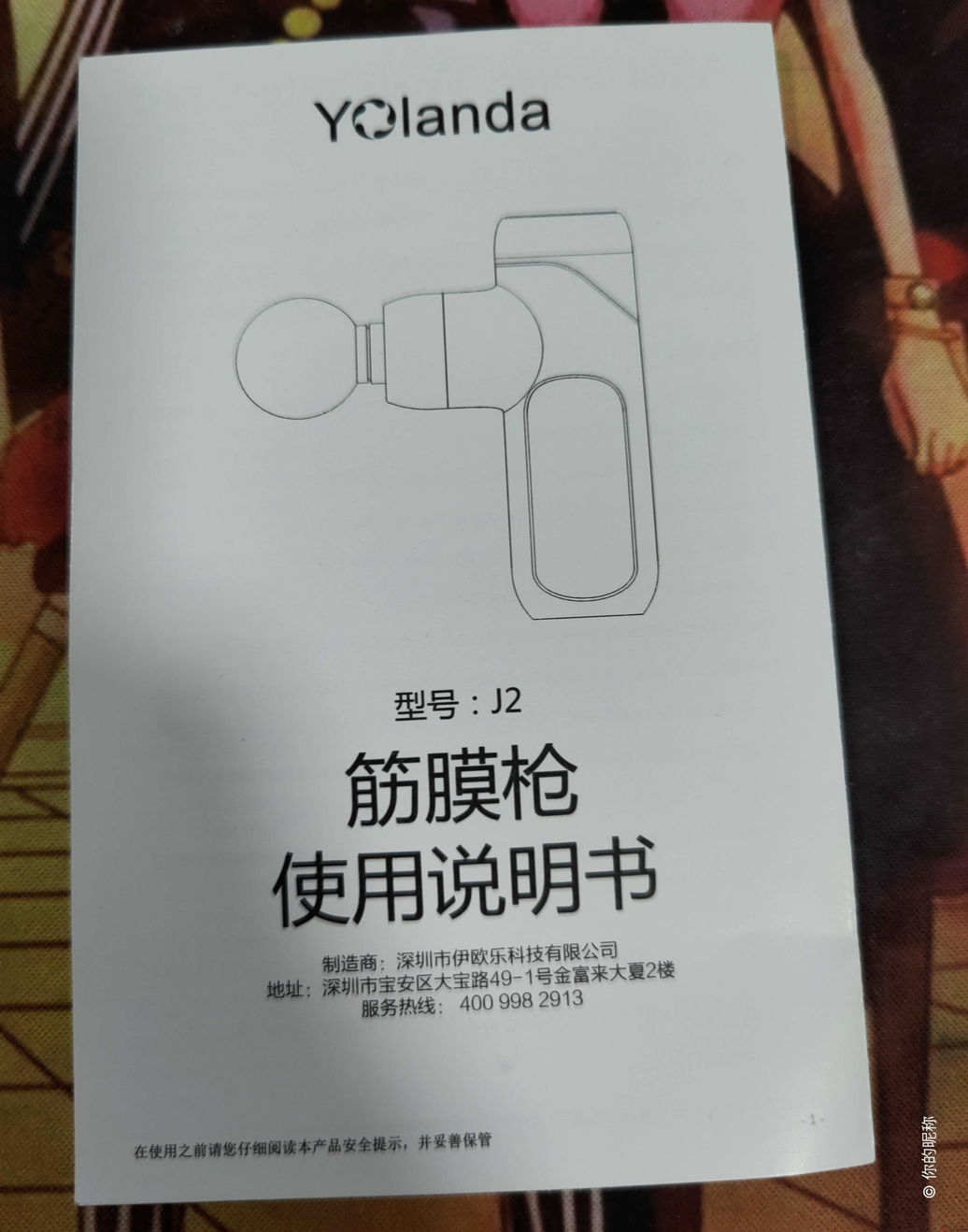

询问 AI朋友的筋膜枪用了没多久就坏了，懒得走售后，让给修一下看看是什么问题，很久之前也修过一个，正好看看这款和之前的有设么差异没。先看一下外观包装：

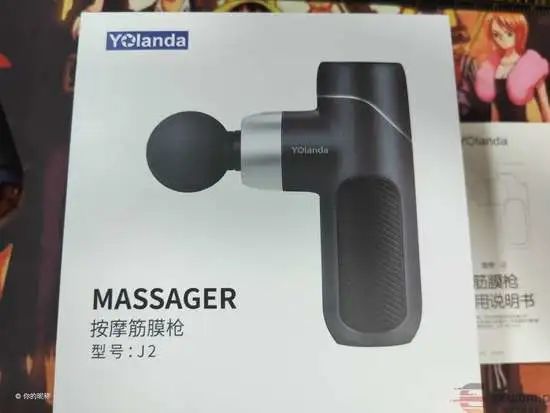

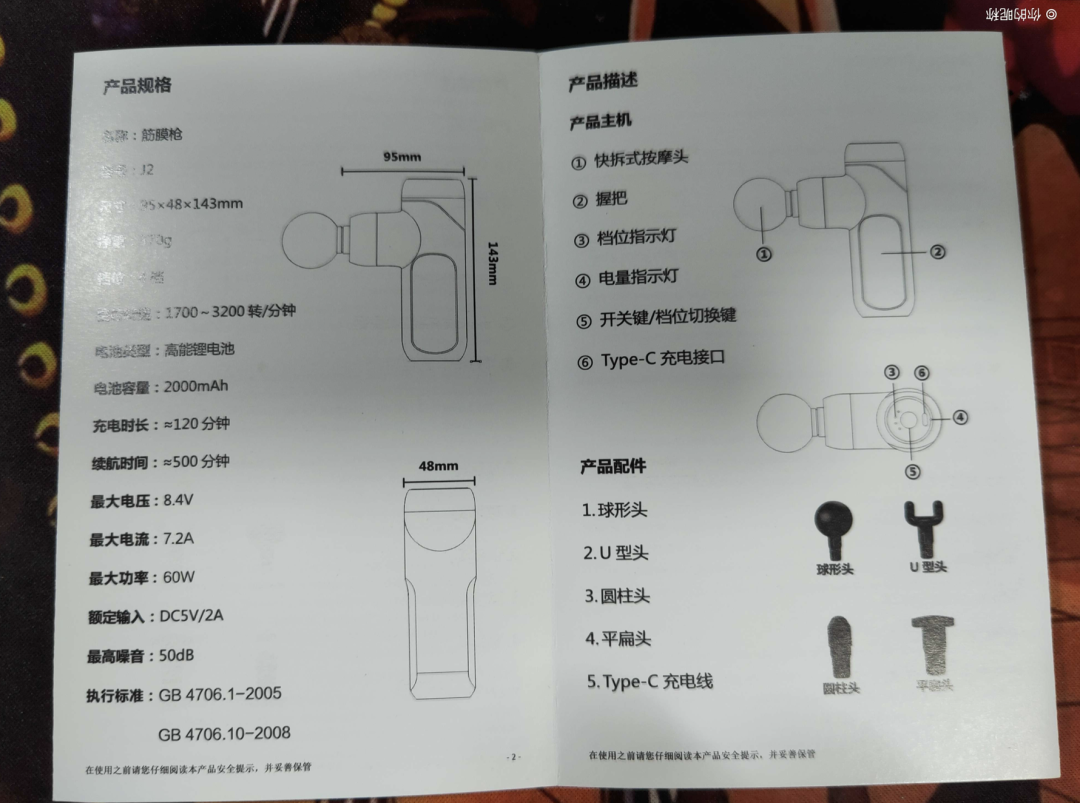

标注的电池容量为2000mAh，等拆开看看有没有虚标。

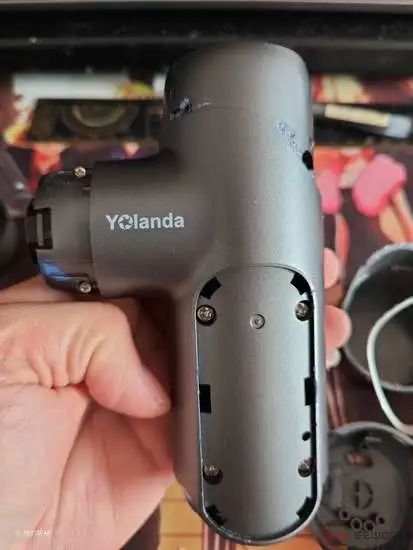

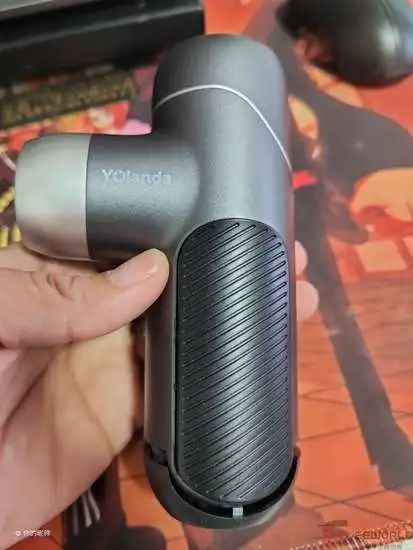

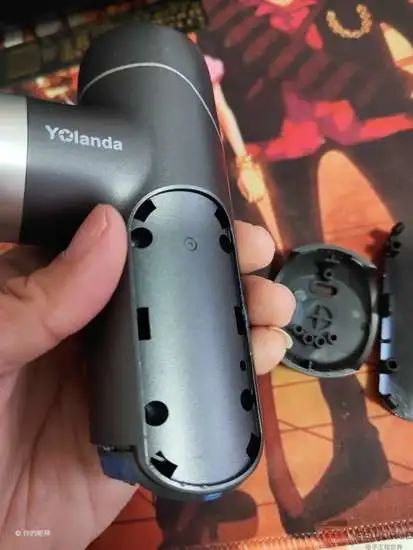

手掌上的防滑片下面隐藏着机身螺丝，很庆幸第一次拆的防滑片下就是螺丝孔，不然还要拆另一面的防滑片。

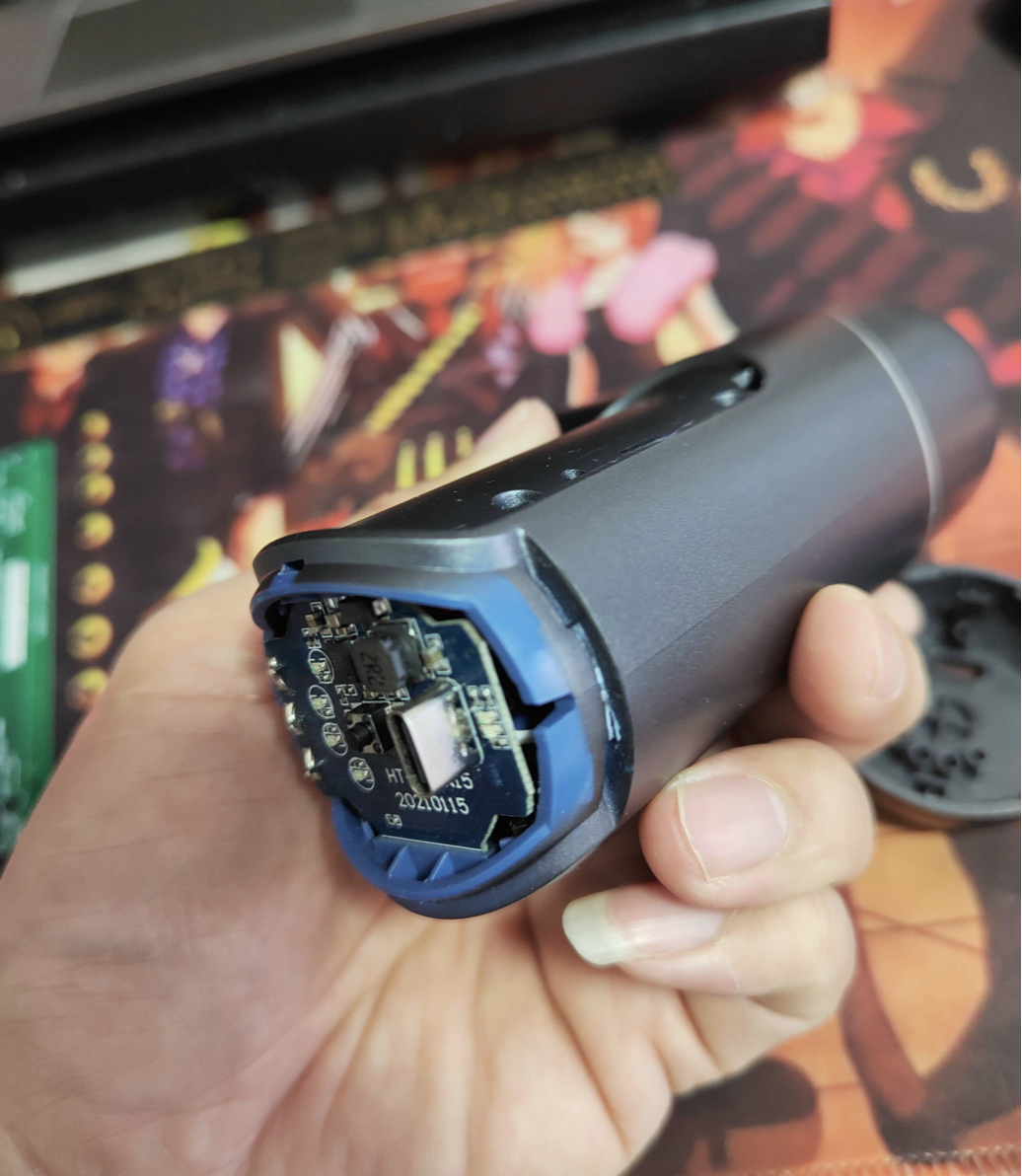

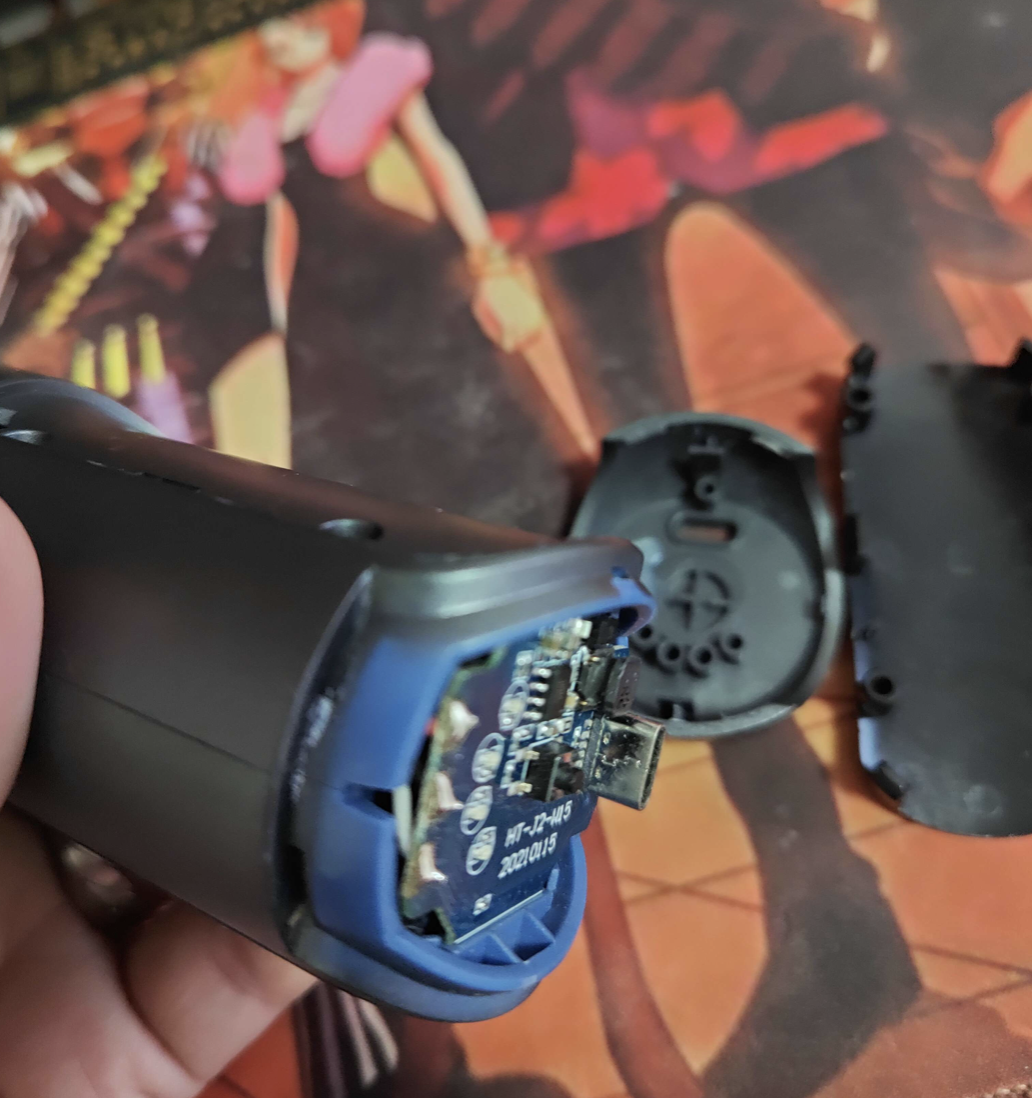

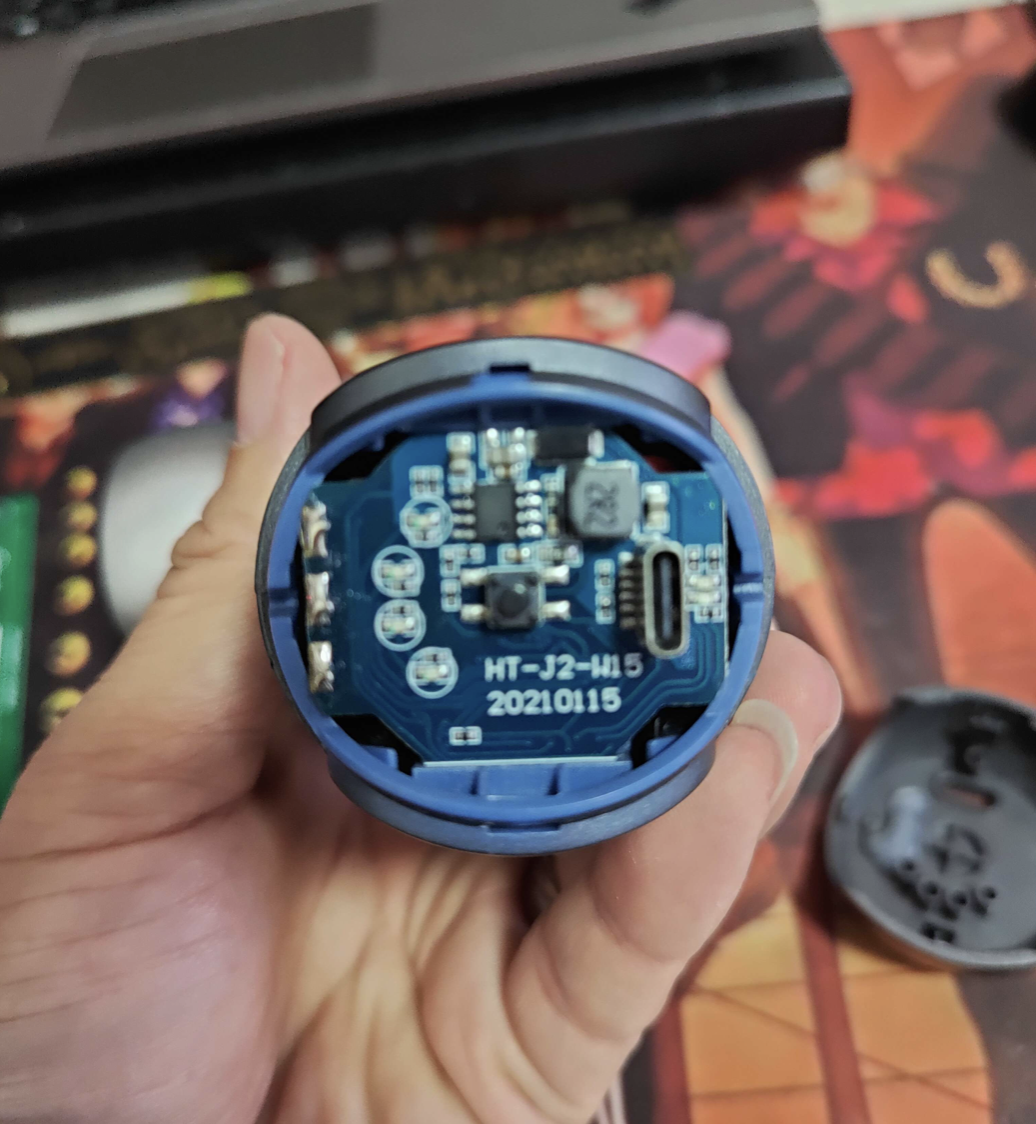

下堵头的卡扣是这样的。

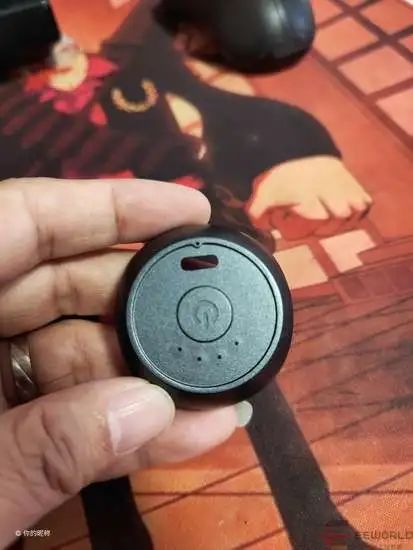

按键帽采用了打胶固定，LED指示灯有遮光结构。

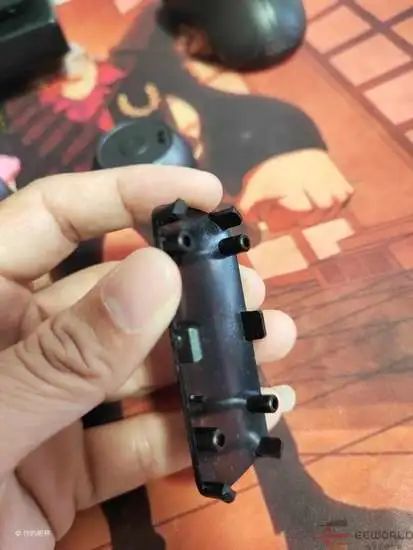

把手防滑片的卡扣结构。

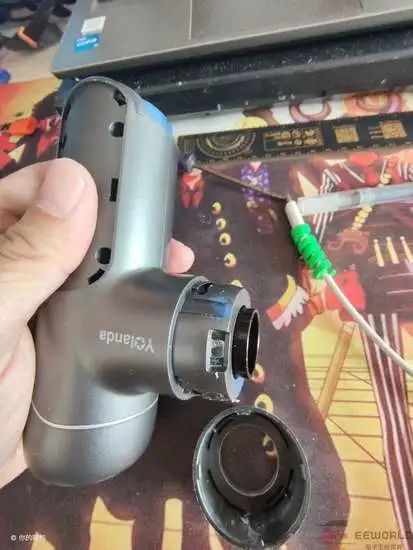

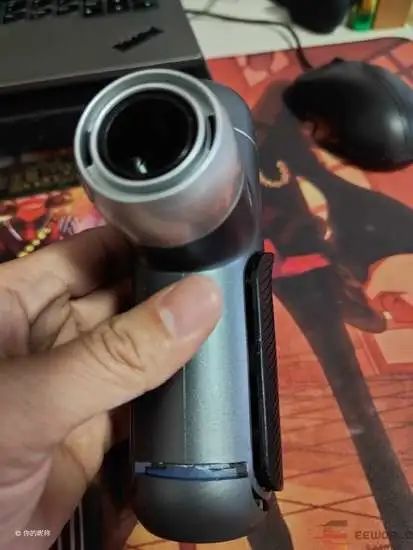

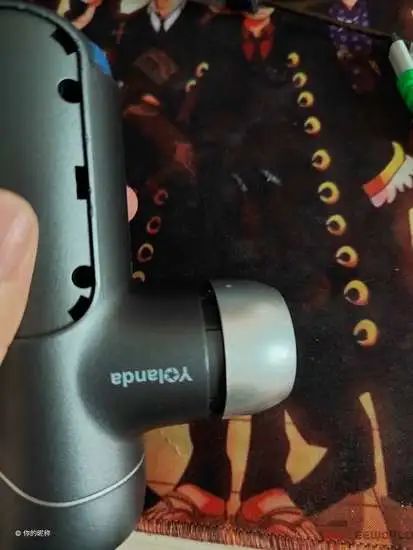

原本想着枪头部分也要硬撬呢，正要发力，枪头帽被拧下来了，要是都样像这种结构就好拆了。

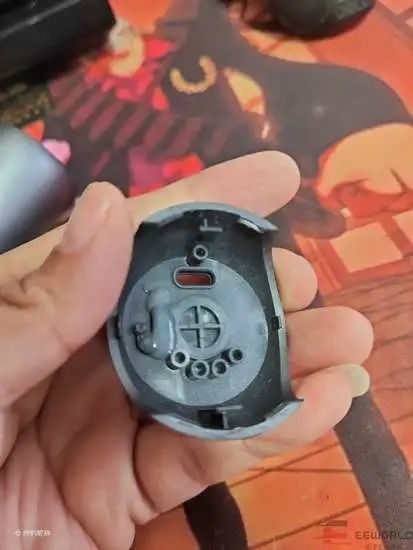

枪头帽里同样隐藏了机身固定螺丝。

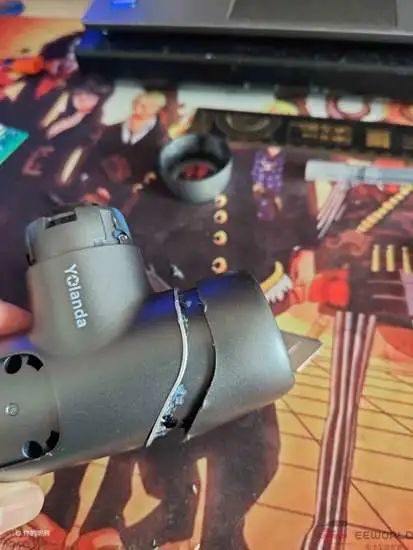

机身上帽看这线条就不能拧下来，依旧是撬，大力出奇迹！！！上帽里依然藏着机身的固定螺丝。

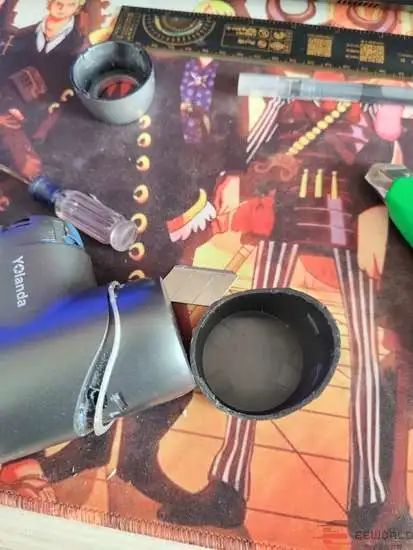

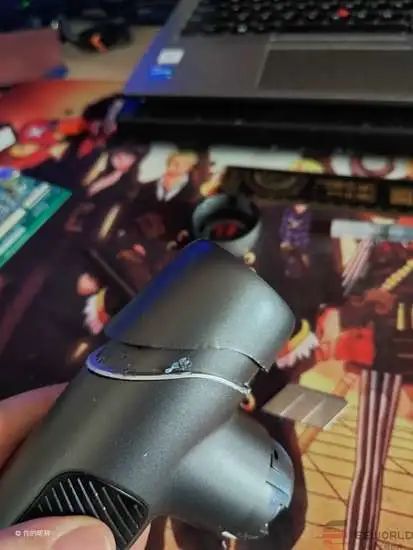

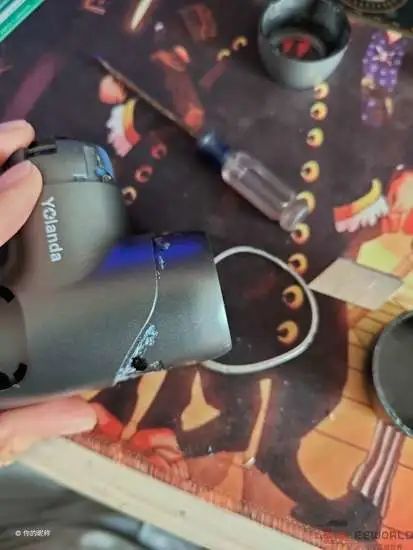

上帽被撬的比较惨。

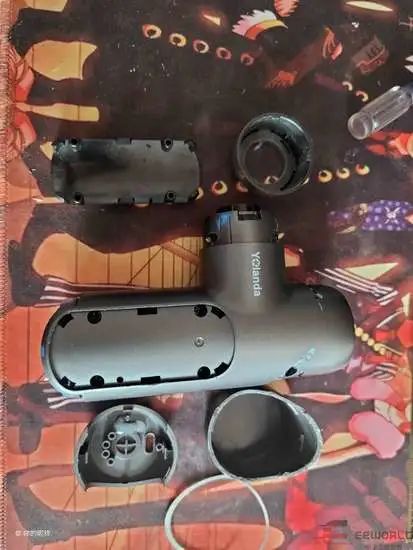

至此，机身的各部分结构件就都被拆下来了，先来个合影吧。
接下来就是拆机身螺丝，一共7颗，都是隐藏的，在不知道方法的情况下拆机是真费劲，用了几天时间才搞定（为了减少外观伤害，毕竟修好了人家还要用呢）。

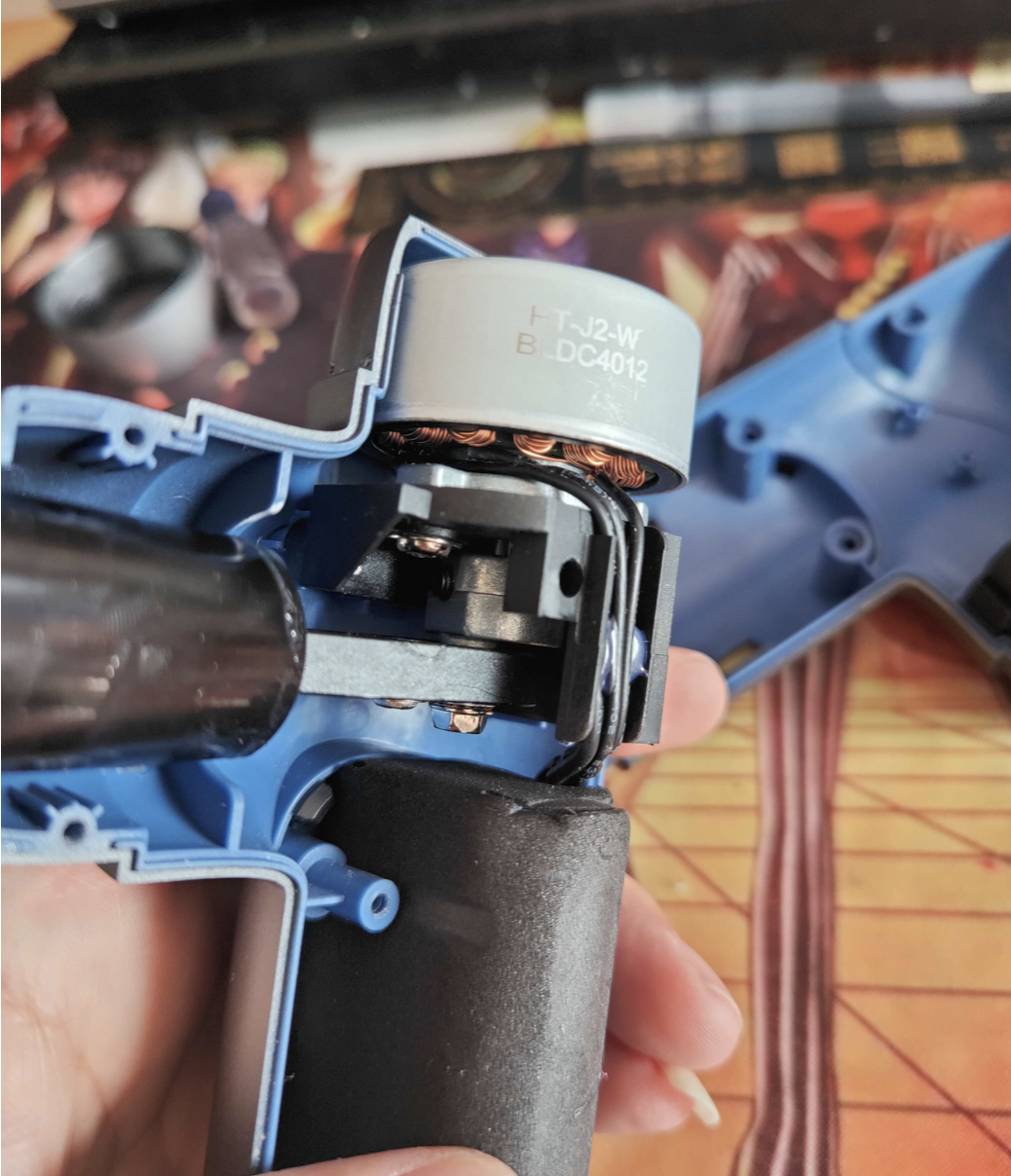

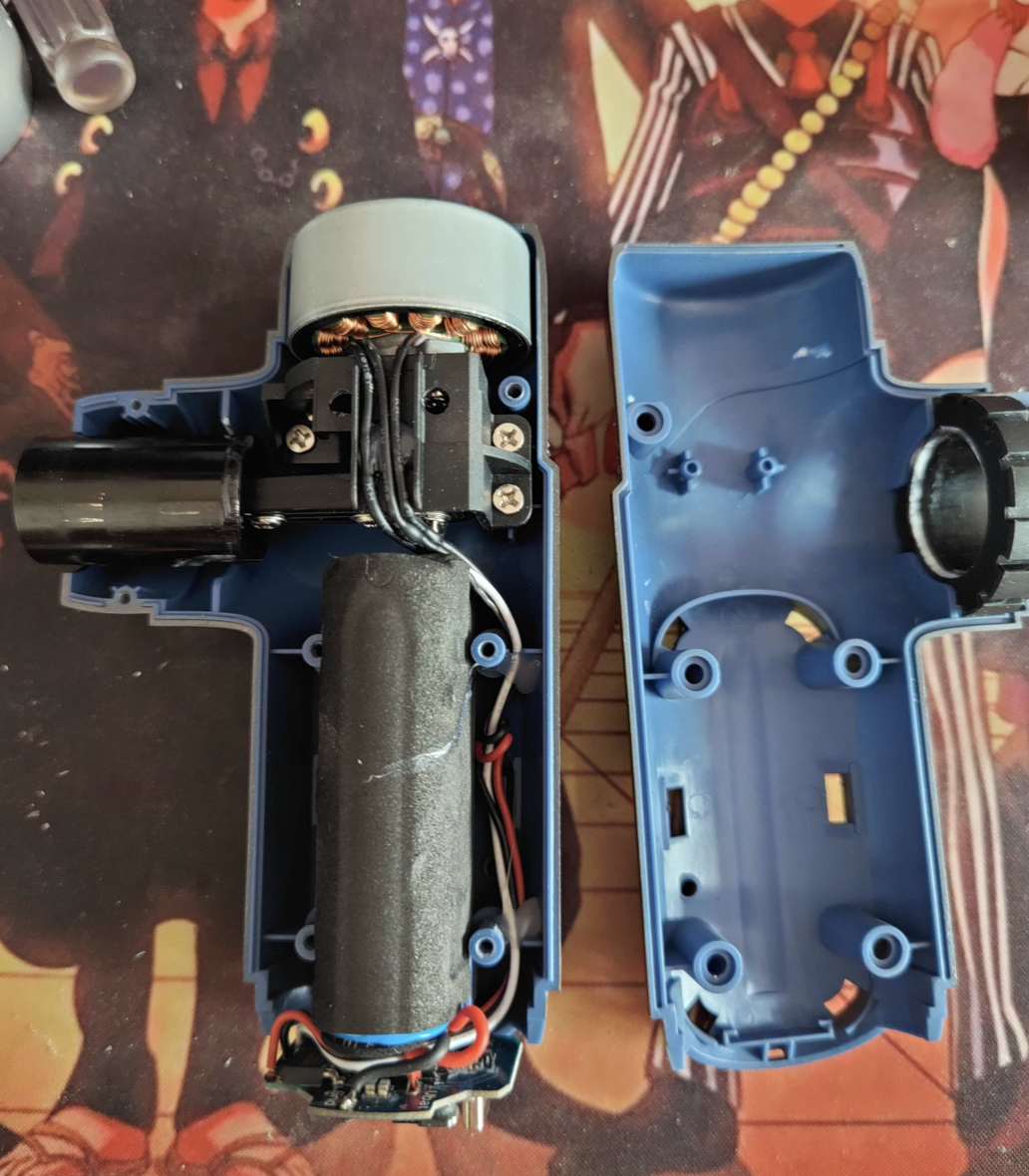

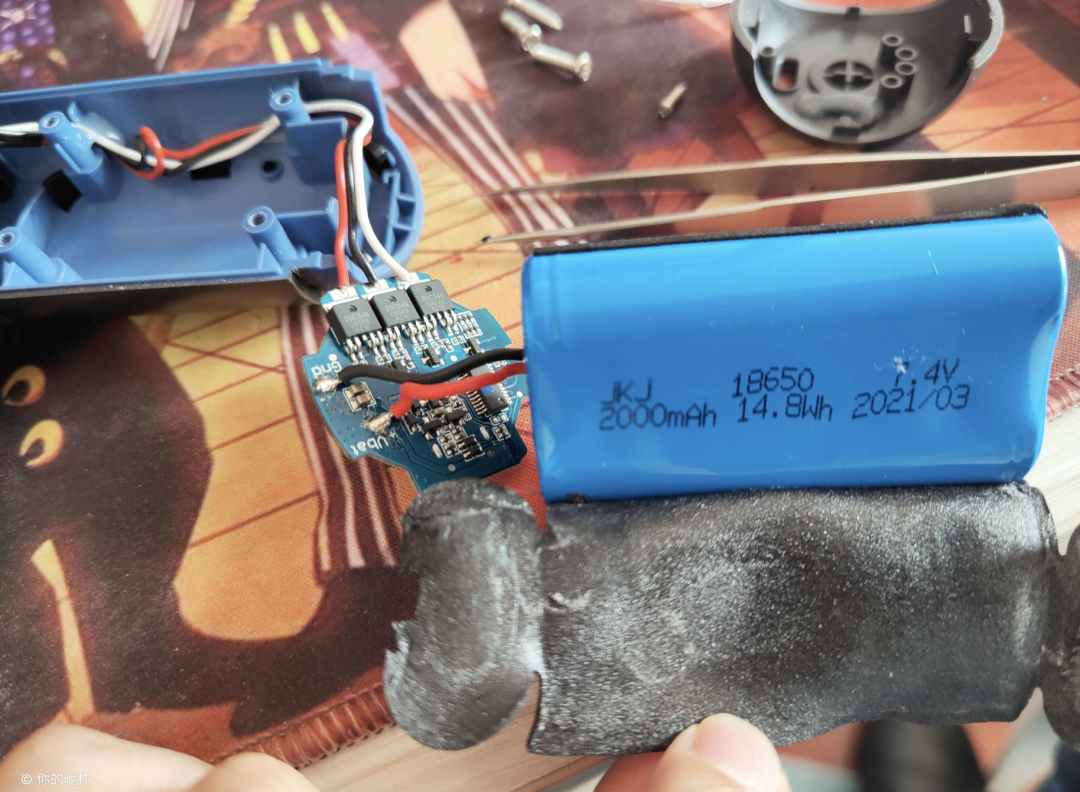

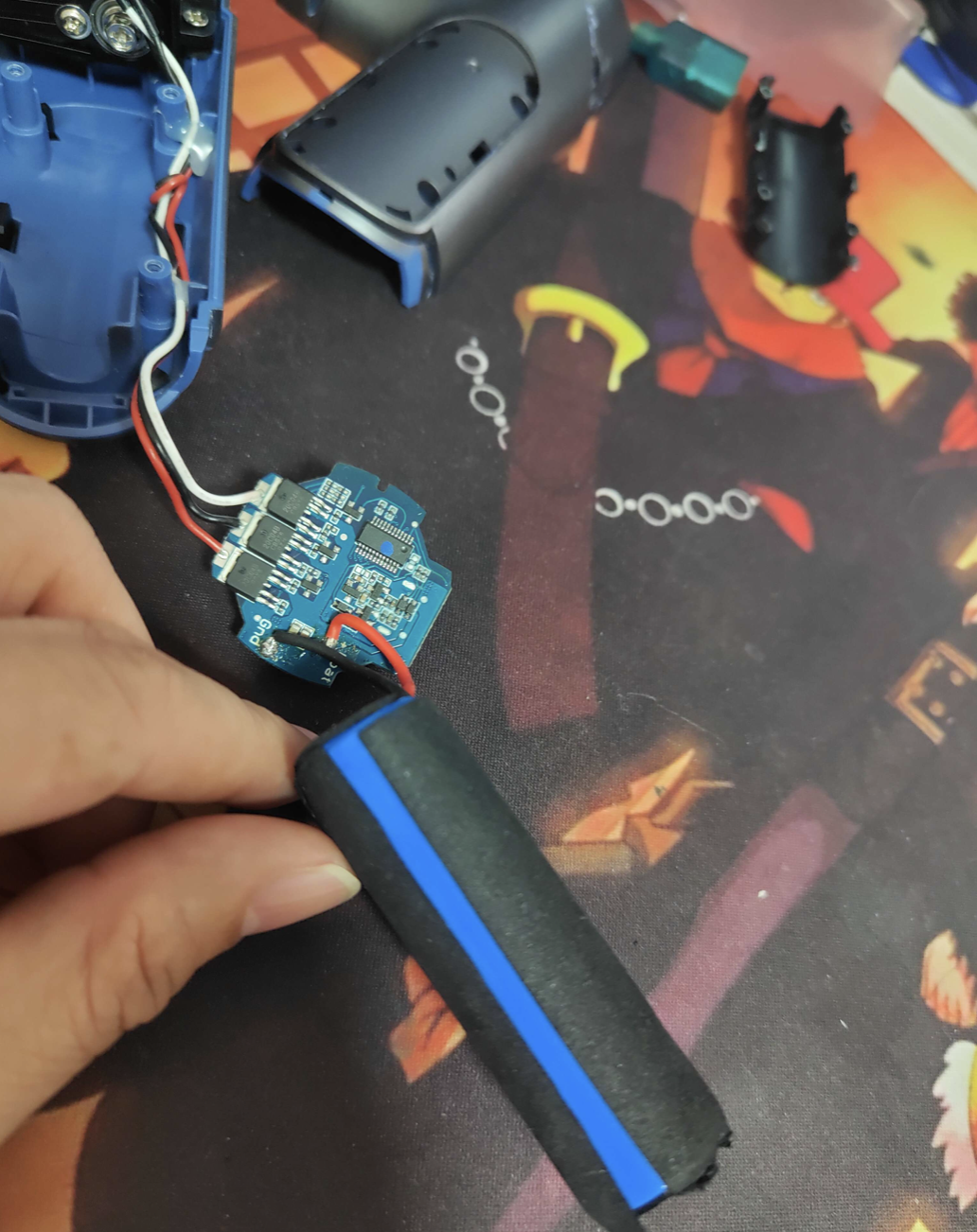

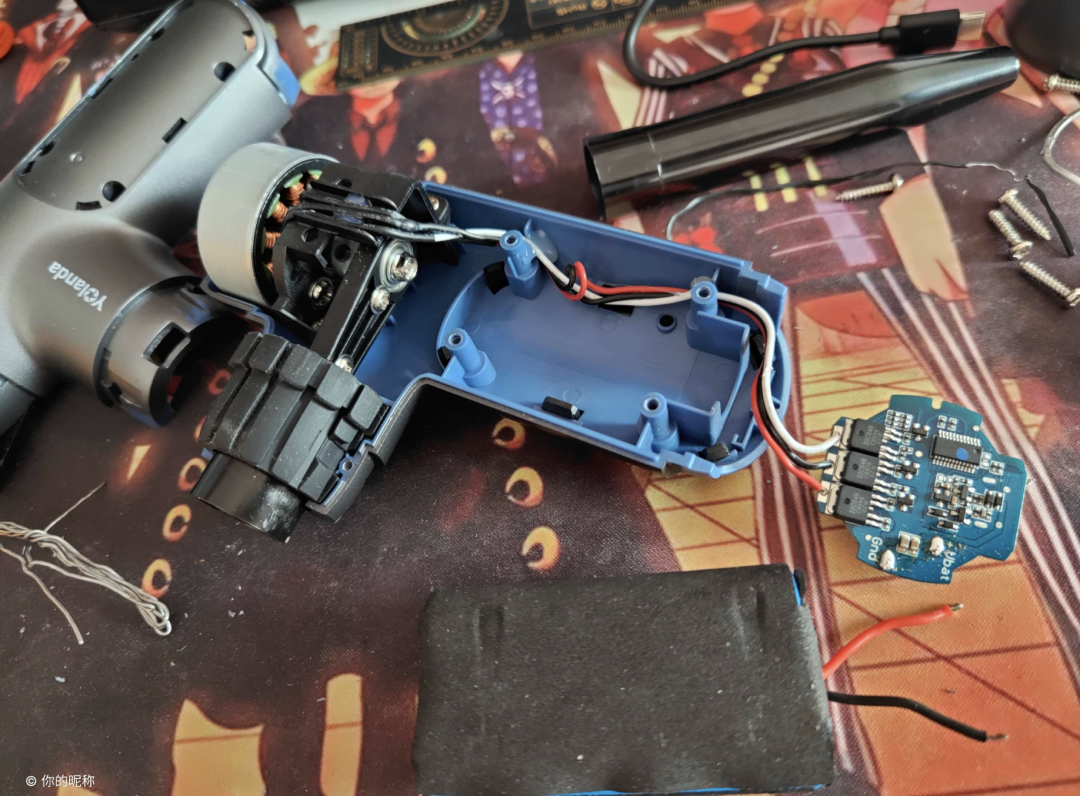

拆开机身后的内部照片，里面就一块电路板，一块电池，一个电机，一个枪头的机械结构。

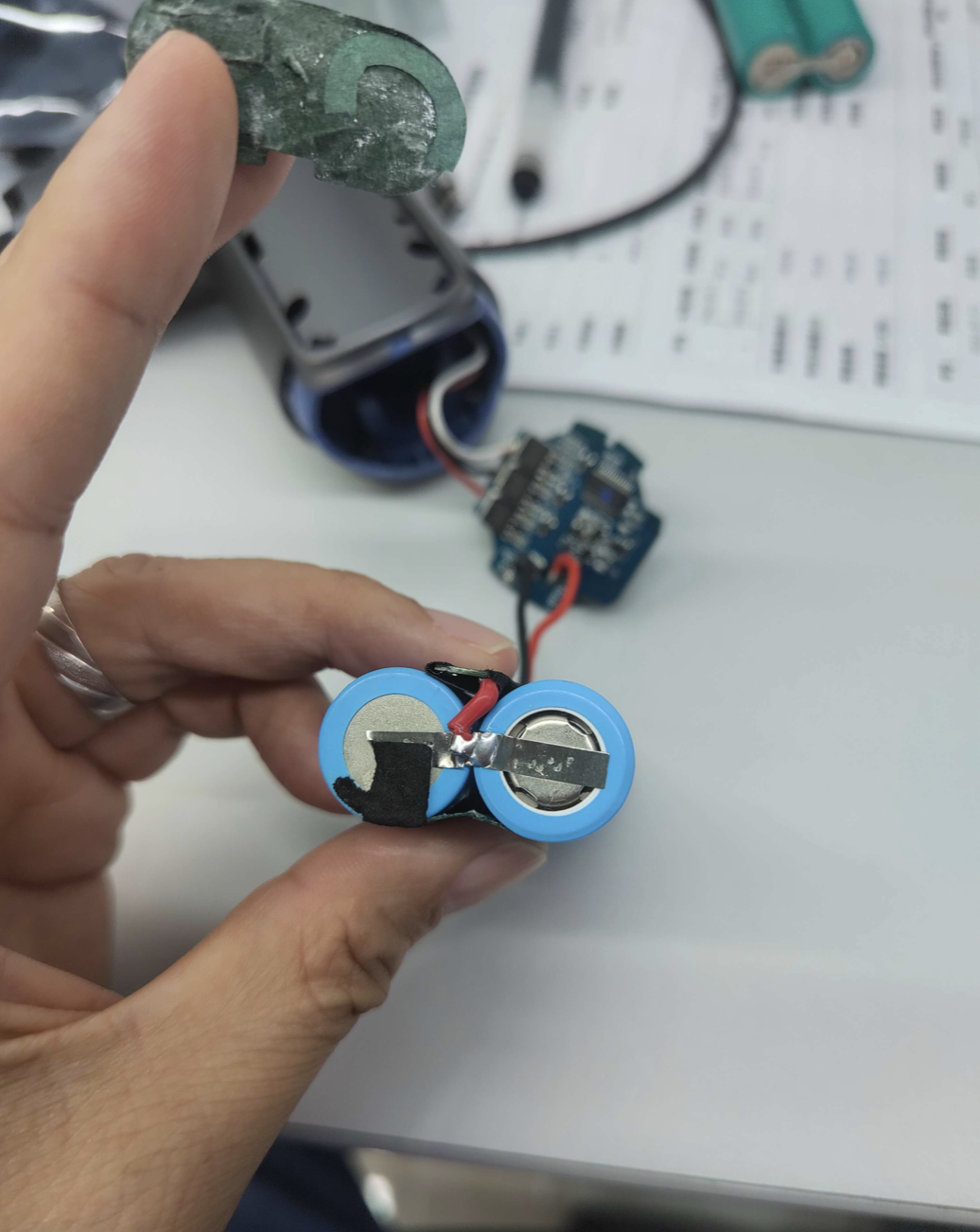

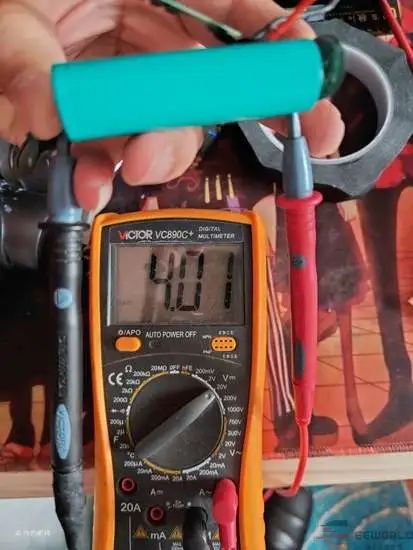

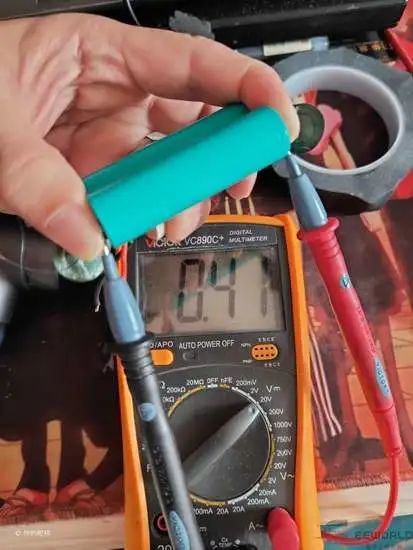

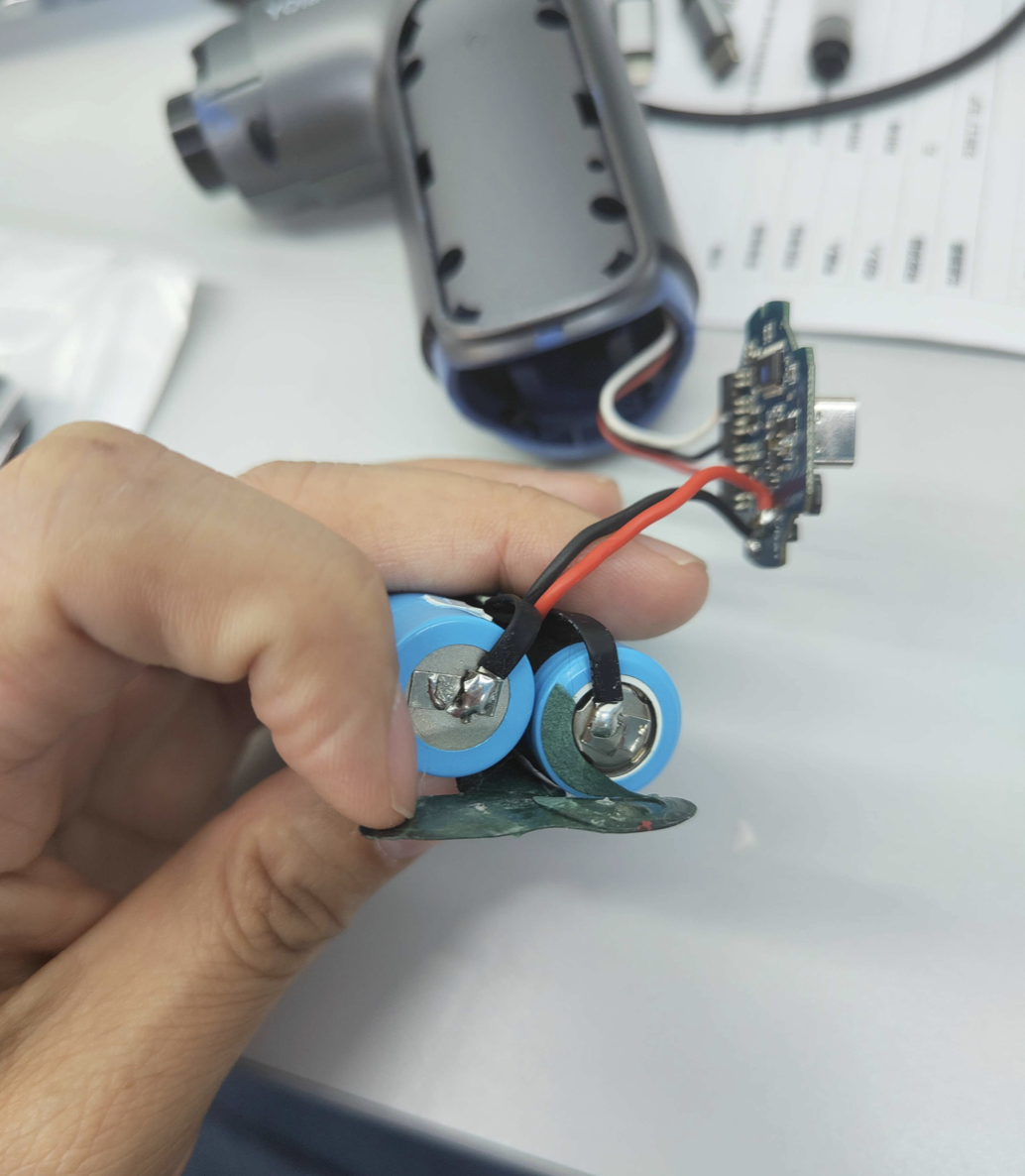

另外一节就不太正常了，只有0.4V，问题就应该是这导致的。

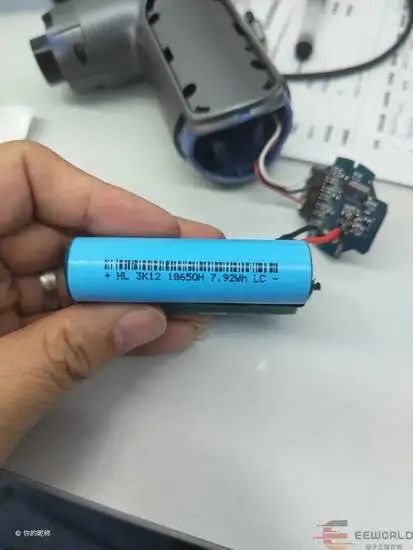

于是，使用原来从坏的充电宝上拆下来的电池进行更换，我这旧电池的容量都比原机带的大。
因为没有点焊机，采用了保留原来焊接的镍片，使用焊锡焊接的方法。
更换完的电池再用原来电池的防护包装包好。

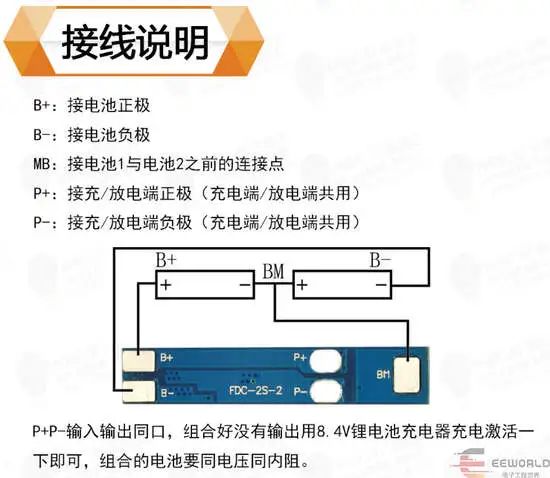

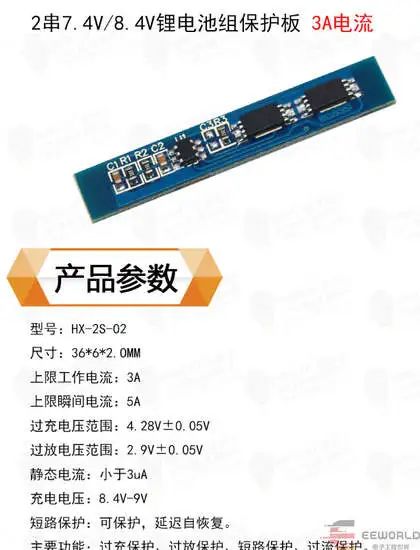

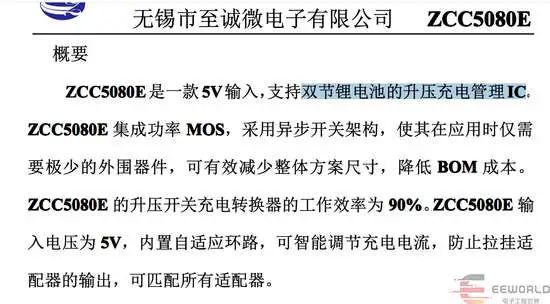

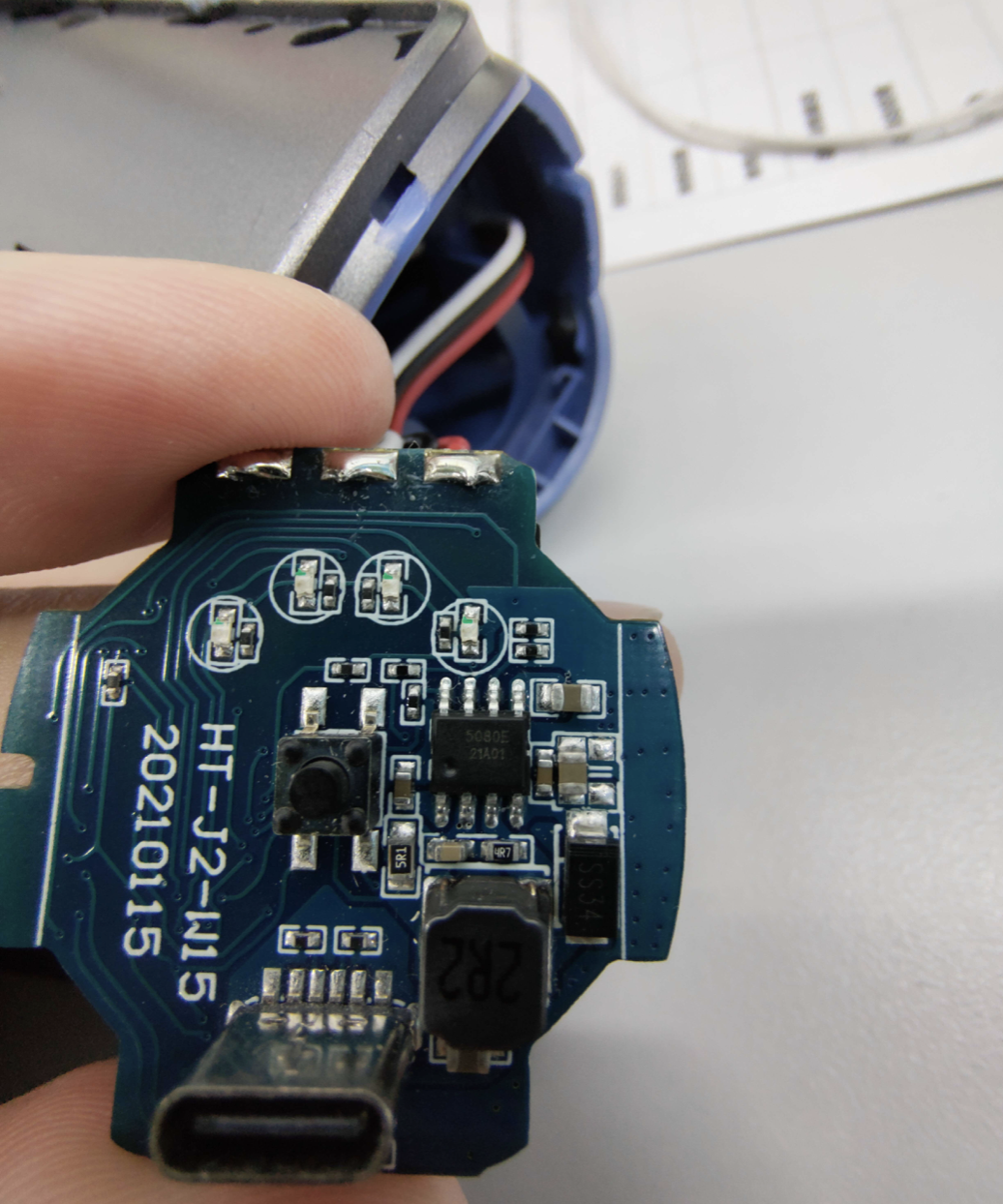

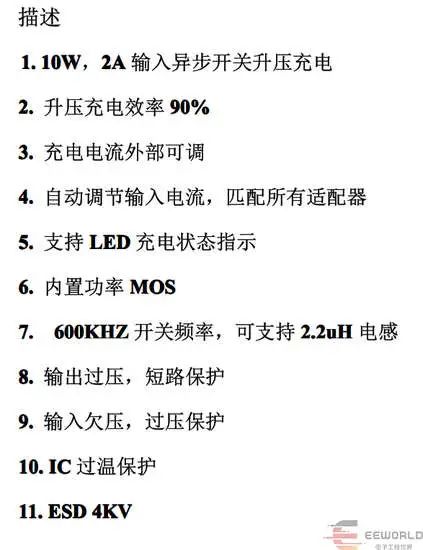

ZCC-ZCC5080E.pdf(点击阅读原文可下载观看)

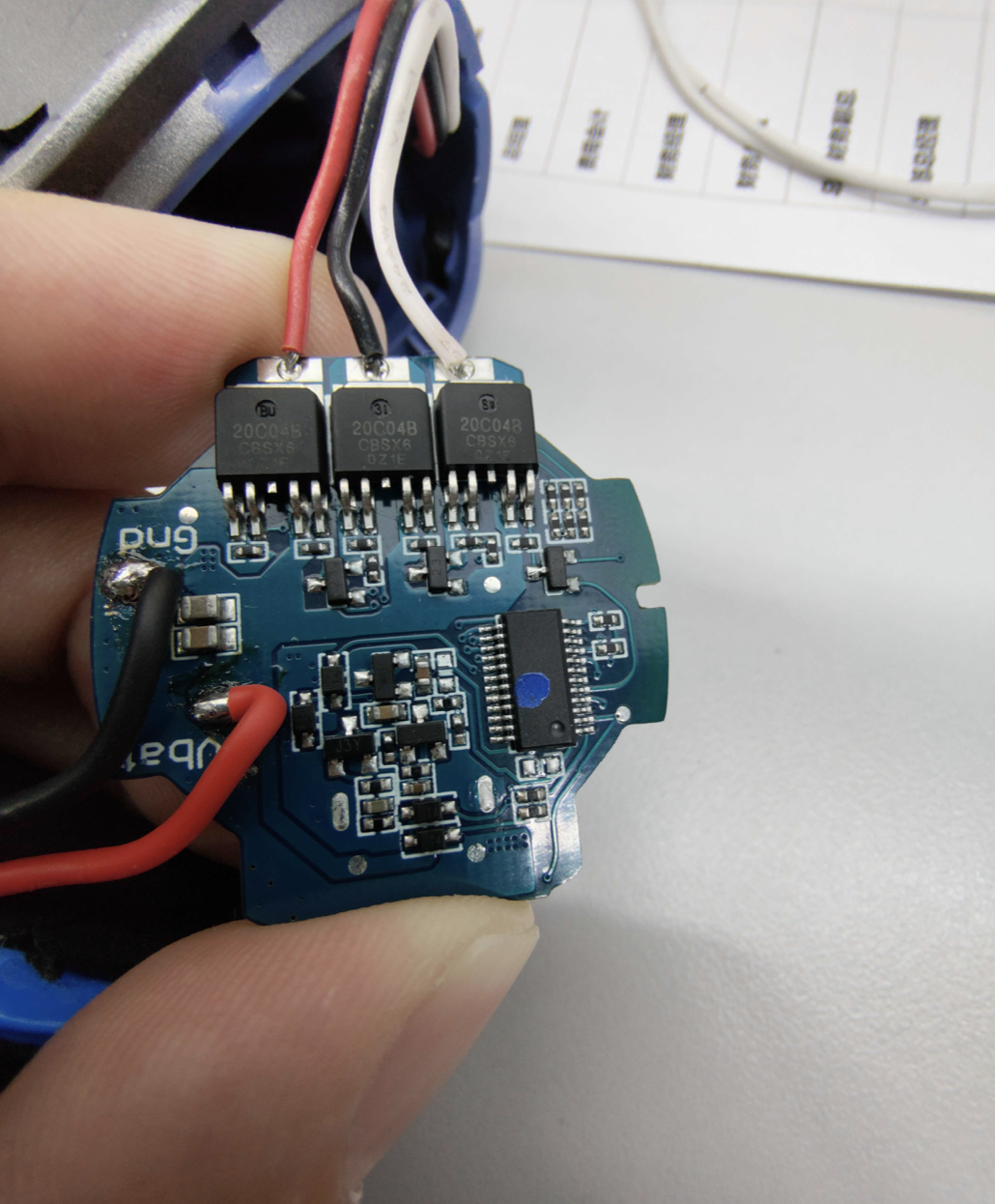

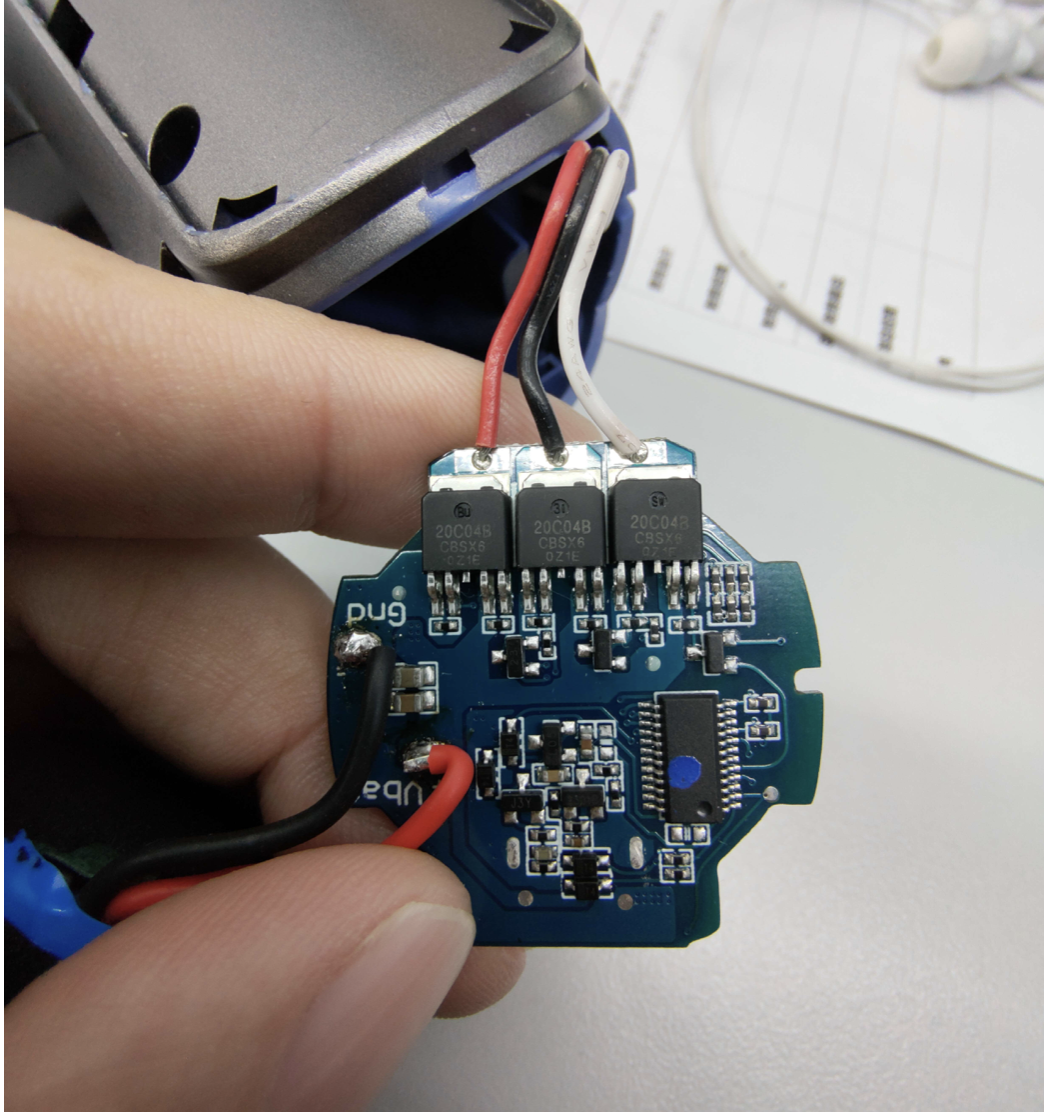

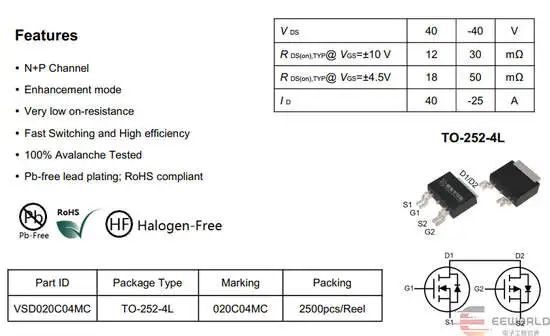

3个20C04B是3个MOS对管Vergiga-VSD020C04MC.pdf(点击阅读原文可下载观看)

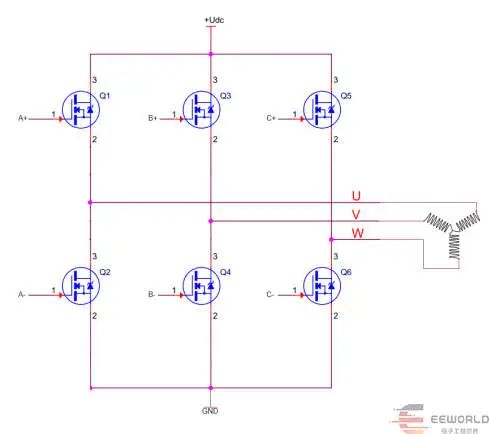

用来实现BLDC的三项六臂全桥逆变电路
板子上有一颗被打磨掉丝印的TSSOP24芯片，从电路结构上判断应该是颗MCU，其他就都是些阻容和三极管之类的了。
首先是结构，整机都是塑料结构，手感还可以，如果手掌防滑片换成橡胶的就更好了。外观看着很简洁，螺丝都隐藏在装饰壳下面，但对于拆解来说，想做到无损拆机几乎是不可能得，估计人家设计时就没考虑拆机的事，现在筋膜枪市场非常卷，估计有售后问题，直接就换新了，场内维修就直接暴力拆解后换外壳了。再说说电子方案，总体方案还算比较主流，电池的充放电管理，BLDC控制电路还是比较清晰的。就是用的电池有点差劲了，没怎么用就坏掉了。BLDC控制IC竟然还打磨掉了丝印，我之前修过的另外一款就显得比较大气了，人家就没打磨丝印，主控用的是新唐的8位MCU N76E003。现在最新的方案听说是MCU集成充放电管理和MOSFET栅极驱动放，集成度更高，电路更简洁，层本更加有优势。再说说功能，本次拆机的筋膜枪和我之前修过的另外一款对比，几乎没差别，都是电量指示和档位指示，档位输出功率恒定，阻力太大时会停止输出。但和自己家里用的就差点了，家里用的能够检测电机阻力，当枪头阻力变大后会动态调整输出功率，增加输出功率，当阻力太大时才会停止输出，防止电机烧毁。
