一个小巧的按键处理模块！

来源：https://gitee.com/wei513723/key_board

key_board用于单片机中的小巧多功能按键支持，软件采用了分层的思想，并且做到了与平台无关，用户只需要提供按键的基本信息和读写io电平的函数即可，非常方便移植，同时支持多个矩阵键盘及多个单io控制键盘。

目前已实现按下触发、弹起触发、长按自动触发、长按弹起触发、多击触发、连续触发等功能，并且能够随意组合（支持状态的同一时间轴和非同一时间轴），后续还会添加更多的功能。

1. 初始化相关的硬件资源。
2. 提供一个1ms的定时器，用于周期性的调用'key_check'函数。
3. 提供按键的描述及读写io的函数。
4. 将键盘注册到系统。
5. 具体的操作参考提供的stm32例程。
6. 因为程序默认使用了堆内存，当发现程序运行结果不正常时，尝试增大你的程序堆空间，或者注册调试接口查看原因。
7. 更详细的使用教程见详细使用说明或者提供的stm32例程。

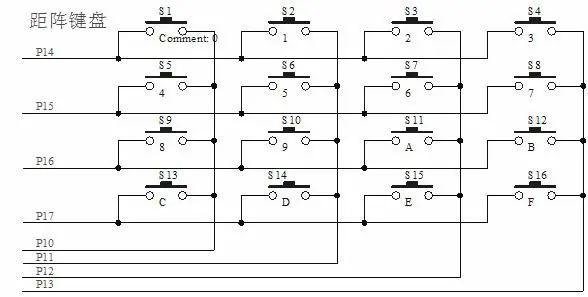

1. 矩阵键盘

矩阵键盘

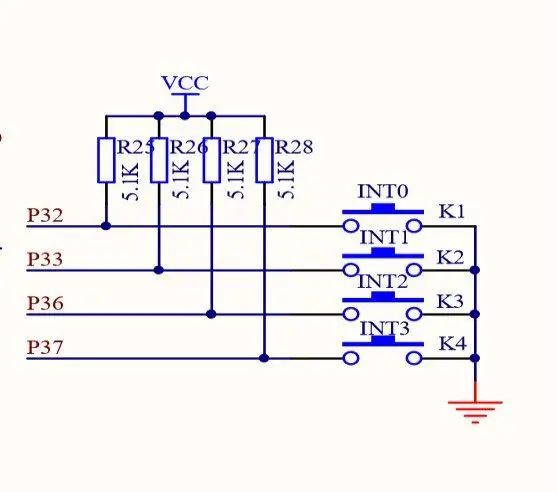

1. 单io按键

单io按键

将key_board.c，key_board.h，key_board_config.h放进key_board文件夹中并包含进你的工程，添加头文件路径。

首先需要一个可使用的定时器（如果不想使用定时器也可直接放到主循环中，但不推荐，会导致时基不准确），固定为1ms触发一次；

准备待检测的按键的基本信息，可参考key_board_sample.c文件中的struct key_pin_t结构体，如：

structkey_pin_t{
GPIO_TypeDef*port;//按键端口号
uint16_tpin;//按键的引脚号
GPIO_PinStatevalid;//按键的有效电平（即按键按下时的电平）
GPIO_PinStateinvalid;//按键的无效电平（即按键空闲时的电平）
/*
可添加你的其它参数
*/
};

定义待检测的按键信息，可参考key_board_sample.c文件中的const struct key_pin_t key_pin_sig[]结构体数组，对应头文件为key_board_sample.h，如：

//全局变量
conststructkey_pin_tkey_pin_sig[]={
{
.port=KEY_PORT_J12,
.pin=KEY_PIN_J12,
.valid=KEY_PRESS_LEVEL_J12,
.invalid=KEY_RELEASE_LEVEL_J12
},
{
.port=KEY_PORT_J34,
.pin=KEY_PIN_J34,
.valid=KEY_PRESS_LEVEL_J34,
.invalid=KEY_RELEASE_LEVEL_J34
},
{
.port=KEY_PORT_J56,
.pin=KEY_PIN_J56,
.valid=KEY_PRESS_LEVEL_J56,
.invalid=KEY_RELEASE_LEVEL_J56
},
};

如果为矩阵键盘还需要定义控制io的相关信息，可参考key_board_sample.c文件中的const struct key_pin_t key_pin_ctrl[]结构体数组，对应头文件为key_board_sample.h，如：

conststructkey_pin_tkey_pin_ctrl[]={
{
.port=KEY_PORT_J135,
.pin=KEY_PIN_J135,
.valid=KEY_CTL_LINE_ENABLE,
.invalid=KEY_CTL_LINE_DISABLE
},
{
.port=KEY_PORT_J246,
.pin=KEY_PIN_J246,
.valid=KEY_CTL_LINE_ENABLE,
.invalid=KEY_CTL_LINE_DISABLE
},
};

实现按键io的电平读取函数，可参考key_board_sample.c文件中的pin_level_get函数，如：

staticinlineboolpin_level_get(constvoid*desc)
{
structkey_pin_t*pdesc;

pdesc=(structkey_pin_t*)desc;
returnHAL_GPIO_ReadPin(pdesc->port,pdesc->pin)==pdesc->valid;
}

如果为矩阵键盘还需要实现按键io的电平写入函数，可参考key_board_sample.c文件中的pin_level_set函数，如：

staticinlinevoidpin_level_set(constvoid*desc,boolflag)
{
structkey_pin_t*pdesc;

pdesc=(structkey_pin_t*)desc;
HAL_GPIO_WritePin(pdesc->port,pdesc->pin,flag?pdesc->valid:pdesc->invalid);
}

定义按键的id及功能结构体struct key_public_sig_t，可参考key_board_sample.c文件中的const struct key_public_sig_t key_public_sig[]结构体数组，对应头文件key_board.h，如：

conststructkey_public_sig_tkey_public_sig[]={
KEY_PUBLIC_SIG_DEF(KEY_UP,key_pin_sig[0],pin_level_get,KEY_FLAG_NONE),
KEY_PUBLIC_SIG_DEF(KEY_LEFT,key_pin_sig[1],pin_level_get,KEY_FLAG_NONE),
KEY_PUBLIC_SIG_DEF(KEY_DOWN,key_pin_sig[2],pin_level_get,KEY_FLAG_NONE),
//下面的是因为使用的矩阵键盘而扩展出来的三个按键
KEY_PUBLIC_SIG_DEF(KEY_ENTER,key_pin_sig[0],pin_level_get,KEY_FLAG_NONE),
KEY_PUBLIC_SIG_DEF(KEY_RIGHT,key_pin_sig[1],pin_level_get,KEY_FLAG_NONE),
KEY_PUBLIC_SIG_DEF(KEY_EXIT,key_pin_sig[2],pin_level_get,KEY_FLAG_NONE),
};

如果为矩阵键盘还需要定义控制io的id及功能结构体struct key_public_ctrl_t，可参考key_board_sample.c文件中的const struct key_public_ctrl_t key_public_ctrl[]结构体数组，对应头文件key_board.h，如：

conststructkey_public_ctrl_tkey_public_ctrl[]={
KEY_PUBLIC_CTRL_DEF(key_pin_ctrl[0],pin_level_set),
KEY_PUBLIC_CTRL_DEF(key_pin_ctrl[1],pin_level_set),
};

初始化键盘，可参考key_board_sample.c文件中的GPIO_Key_Board_Init函数，如：

voidGPIO_Key_Board_Init(void)
{
//硬件io的初始化
GPIO_InitTypeDefGPIO_InitStruct;
unsignedinti;

RCC_KEY_BOARD_CLK_ENABLE();

GPIO_InitStruct.Pull=GPIO_PULLUP;
GPIO_InitStruct.Mode=GPIO_MODE_INPUT;
for(i=0;i<ARRAY_SIZE(key_pin_sig);i++)
{
GPIO_InitStruct.Pin=key_pin_sig[i].pin;
HAL_GPIO_Init(key_pin_sig[i].port,GPIO_InitStruct);
}

GPIO_InitStruct.Speed=GPIO_SPEED_FREQ_LOW;
GPIO_InitStruct.Pull=GPIO_NOPULL;
GPIO_InitStruct.Mode=GPIO_MODE_OUTPUT_PP;
for(i=0;i<ARRAY_SIZE(key_pin_ctrl);i++)
{
GPIO_InitStruct.Pin=key_pin_ctrl[i].pin;
HAL_GPIO_Init(key_pin_ctrl[i].port,GPIO_InitStruct);
}

//初始化键盘
key_board_init();
//注册键盘到系统中（矩阵键盘）
key_board_register(KEY_BOARD_MATRIX,key_public_sig,ARRAY_SIZE(key_public_sig),key_public_ctrl,ARRAY_SIZE(key_public_ctrl));
}

主流程伪代码框架，更多例子参考main_test.c文件：

intmain(void)
{
//初始化硬件io，并注册键盘
GPIO_Key_Board_Init();
//初始化定时器，用于按键扫描（1ms）
init_tmr();

for(;;)
{
if(key_check_state(KEY_UP,KEY_RELEASE))
{
PRINTF("KEY_UPKEY_RELEASE\r\n");
}
if(key_check_state(KEY_UP,KEY_PRESS))
{
PRINTF("KEY_UPKEY_PRESS\r\n");
}
}
}

//定时器到期回调处理函数
voidtmr_irq_callback(void)
{
//调用按键扫描核心函数
key_check();
}

首先确保key_board_config.h文件中宏KEY_LONG_SUPPORT已处于使能状态，并且正确设置了宏KEY_DEFAULT_LONG_TRRIGER_TIME的值；

设置按键功能需要对长按进行检测，如：

KEY_PUBLIC_SIG_DEF(KEY_UP,key_pin_sig[0],pin_level_get,KEY_FLAG_PRESS_LONG|KEY_FLAG_RELEASE_LONG)

使用例程：

if(key_check_state(KEY_UP,KEY_PRESS_LONG))
{
PRINTF("KEY_UPKEY_PRESS_LONG\r\n");
}
if(key_check_state(KEY_UP,KEY_RELEASE_LONG))
{
PRINTF("KEY_UPKEY_RELEASE_LONG\r\n");
}

首先确保key_board_config.h文件中宏KEY_CONTINUOUS_SUPPORT已处于使能状态，并且正确设置了宏KEY_DEFAULT_CONTINUOUS_INIT_TRRIGER_TIME和KEY_DEFAULT_CONTINUOUS_PERIOD_TRRIGER_TIME的值；

设置按键功能需要对连按进行检测，如：

KEY_PUBLIC_SIG_DEF(KEY_UP,key_pin_sig[0],pin_level_get,KEY_FLAG_PRESS_CONTINUOUS)

使用例程：

if(key_check_state(KEY_UP,KEY_PRESS_CONTINUOUS))
{
PRINTF("KEY_UPKEY_PRESS_CONTINUOUS\r\n");
}

首先确保key_board_config.h文件中宏KEY_MULTI_SUPPORT已处于使能状态，并且正确设置了宏KEY_DEFAULT_MULTI_INTERVAL_TIME的值；

设置按键功能需要多击进行检测，如：

KEY_PUBLIC_SIG_DEF(KEY_UP,key_pin_sig[0],pin_level_get,KEY_FLAG_PRESS_MULTI|KEY_FLAG_RELEASE_MULTI)

使用例程：

unsignedintres;
res=key_check_state(KEY_UP,KEY_PRESS_MULTI);
if(res)
{
PRINTF("KEY_UPKEY_PRESS_MULTI:%d\r\n",res);
}
res=key_check_state(KEY_UP,KEY_RELEASE_MULTI);
if(res)
{
PRINTF("KEY_UPKEY_RELEASE_MULTI:%d\r\n",res);
}

感谢网友：石玉虎[@shi-yuhu]的反馈，已更正之前错误的使用案例。

使用例程：

unsignedintkey_down_release_long,key_up_release_long;
key_down_release_long=key_check_state(KEY_DOWN,KEY_RELEASE_LONG);
key_up_release_long=key_check_state(KEY_UP,KEY_RELEASE_LONG);
if(key_down_release_longkey_up_release_long)
{
PRINTF("KEY_DOWNKEY_RELEASE_LONGKEY_UPKEY_RELEASE_LONG\n");
}

首先确保key_board_config.h文件中宏KEY_COMBINE_SUPPORT已处于使能状态，并且正确设置了宏KEY_DEFAULT_COMBINE_INTERVAL_TIME的值；

使用例程：

//用于保存注册后的组合状态id
staticunsignedinttest_id1,test_id2;

//定义要检测的状态
conststructkey_combine_ttest_combine1[]={
{.id=KEY_UP,.state=KEY_PRESS},
{.id=KEY_DOWN,.state=KEY_PRESS_LONG},
{.id=KEY_UP,.state=KEY_PRESS},
};
//注册组合状态
test_id1=key_combine_register(test_combine1,ARRAY_SIZE(test_combine1));

conststructkey_combine_ttest_combine2[]={
{.id=KEY_UP,.state=KEY_PRESS},
{.id=KEY_DOWN,.state=KEY_PRESS},
{.id=KEY_UP,.state=KEY_PRESS},
{.id=KEY_DOWN,.state=KEY_PRESS},
};
test_id2=key_combine_register(test_combine2,ARRAY_SIZE(test_combine2));

if(key_check_combine_state(test_id1))
{
PRINTF("combinetest_id1\r\n");
}

if(key_check_combine_state(test_id2))
{
PRINTF("combinetest_id2\r\n");
}
