拆解报告：华硕45W USB-C快充电源适配器
来源:充电头网发布时间:2023-03-202383浏览
询问 AI
前言
充电头网拿到了华硕一款45W PD电源适配器，这款适配器为白色机身，台达代工。适配器为梅花电源输入接口，支持接地，使用不会麻手。这款适配器自带1.8米长USB-C输出线缆，输出支持PD2.0协议，具备5，9，15，20V电压档位，可以为笔记本，平板电脑等设备充电。下面就对华硕这款电源进行拆解，看看做工用料如何。
此前充电头网还拆解过华硕100W 2C1A氮化镓充电器、华硕ROG 1600W钛金牌雷神2代电源、华硕ROG 65W PD快充充电器、华硕ROG 45W PD快充充电器、华硕65W 高通QC5认证充电器等产品，欢迎查阅。
华硕45W电源适配器外观

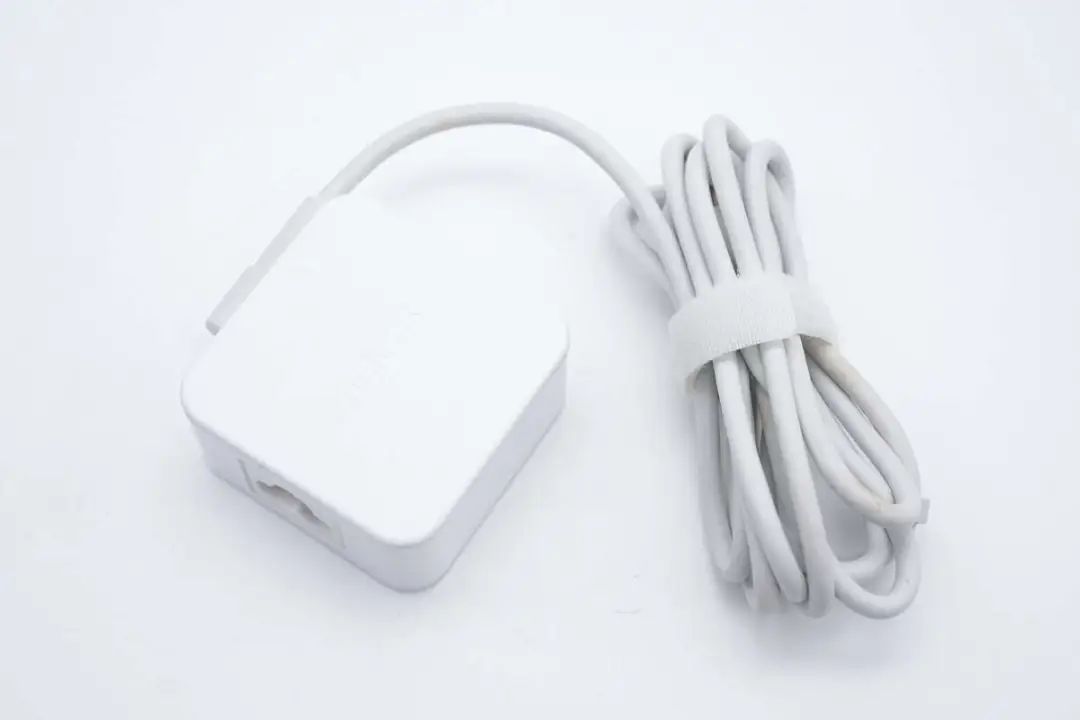

华硕这款45W电源适配器自带USB-C输出线缆，同时输入电源线可拆卸更换设计，方便携带和使用。
机身为方块造型，采用PC防火材质白色外壳，表面磨砂抗指纹。

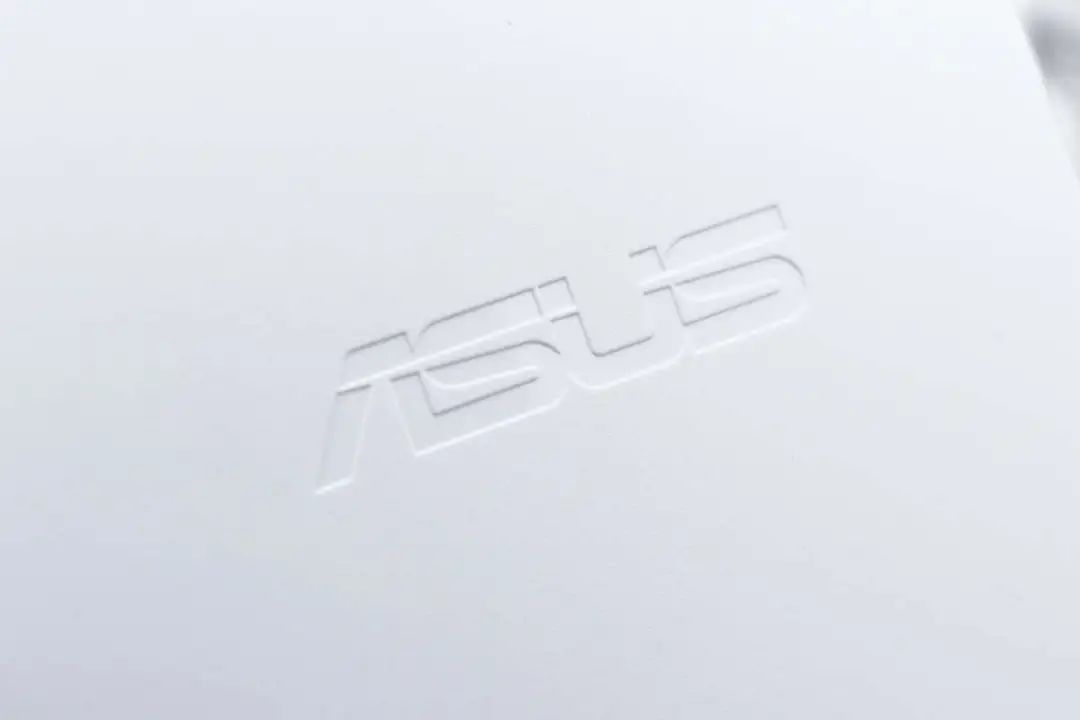

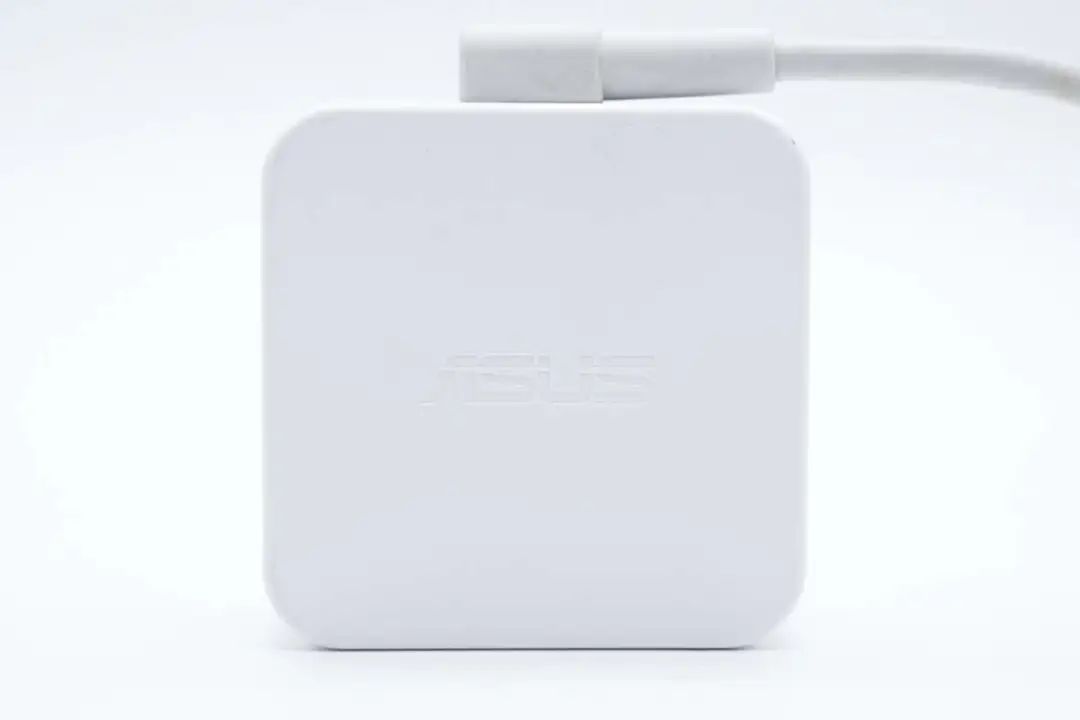

顶面中心设计有ASUS品牌。

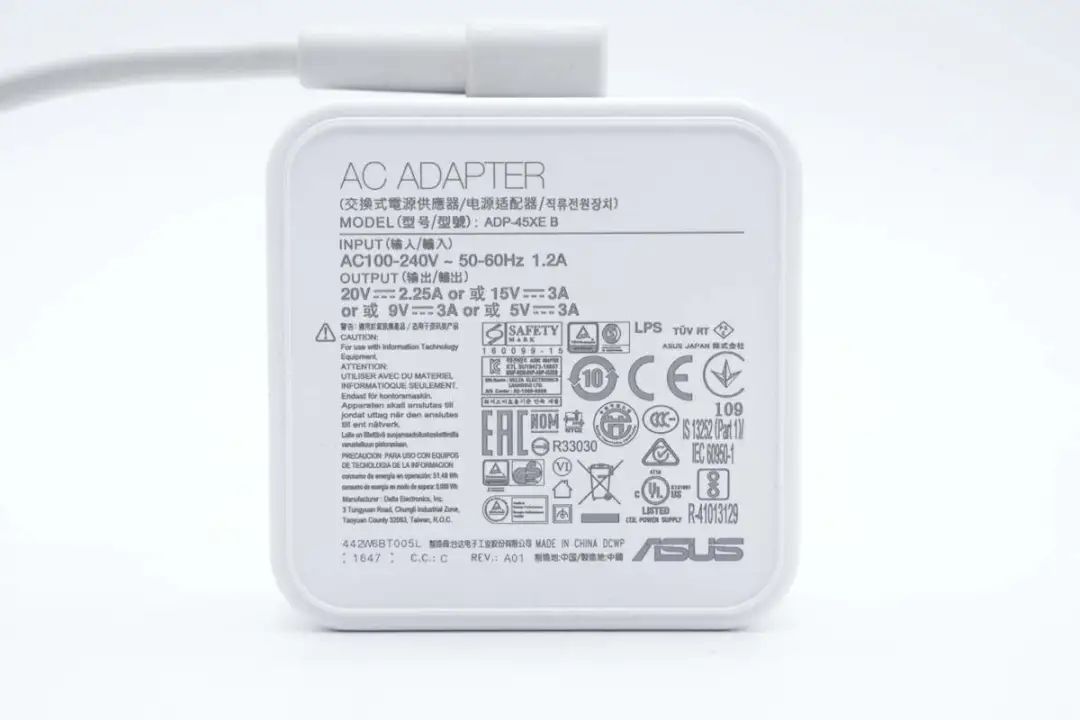

底部外壳印有产品参数
型号：ADP-45XE B
输入：100-240V~50/60Hz 1.2A
输出：5V3A、9V3A、15V3A、20V2.25A
制造商：台达电子工业股份有限公司
适配器通过了CCC、CE、EAC、NOM、NYCE、UL、GS等认证，还通过了VI级能效认证。

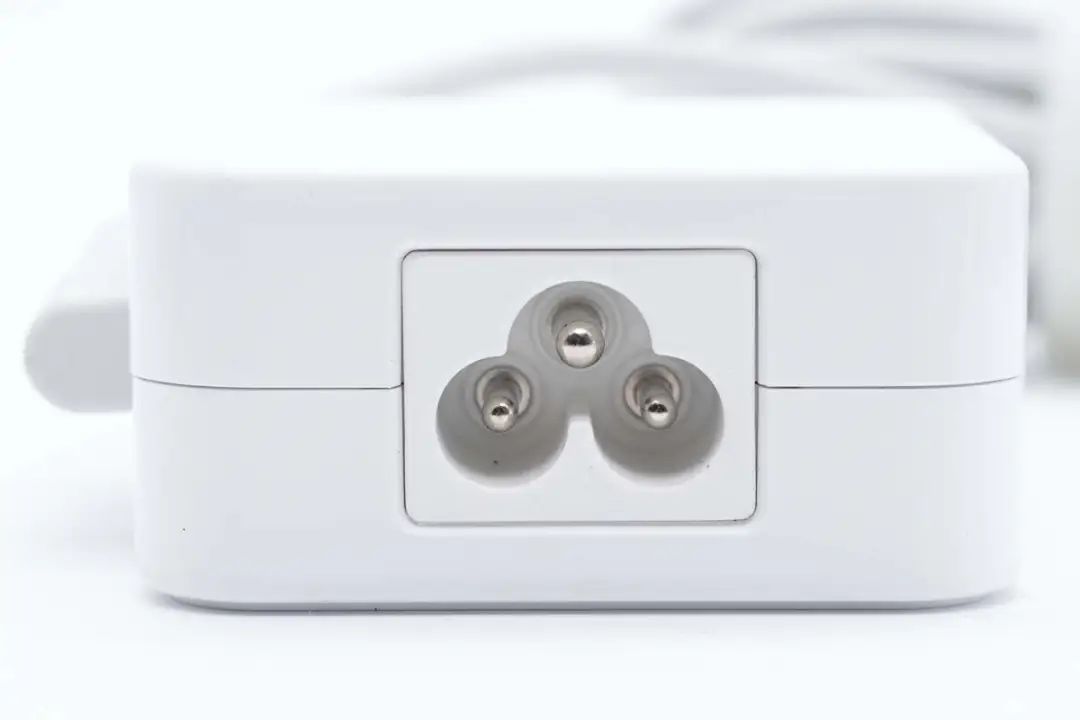

充电器采用梅花插口，可以接地有效避免触电感觉，为独立模块设计。

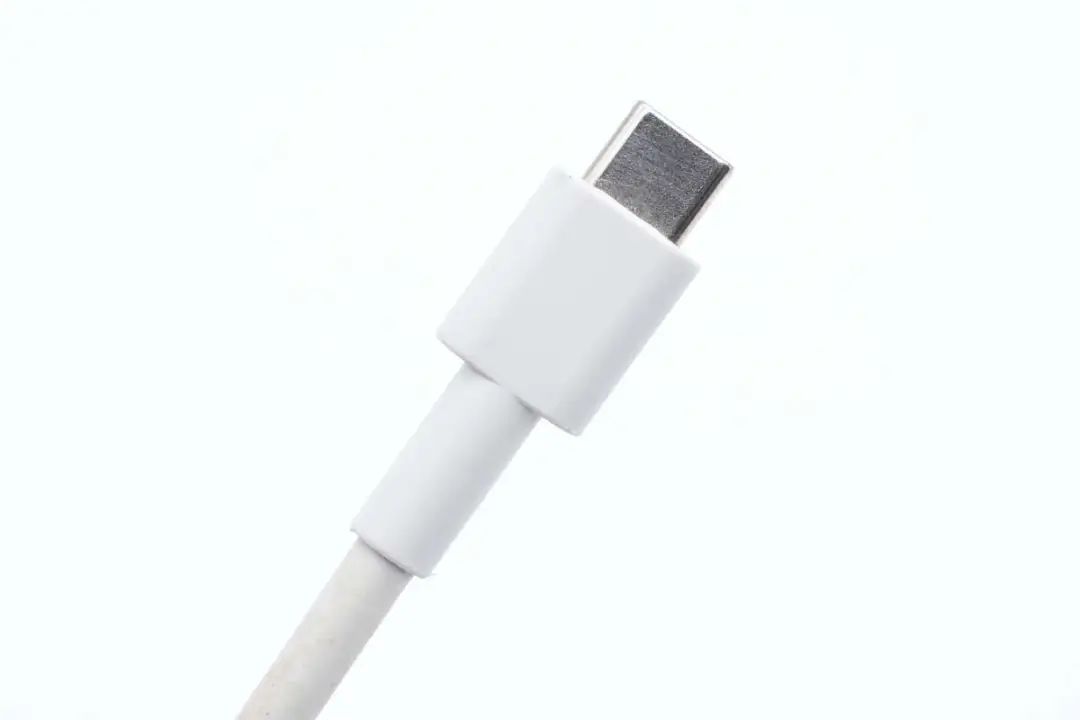

USB-C线头特写，做了抗弯折保护设计。

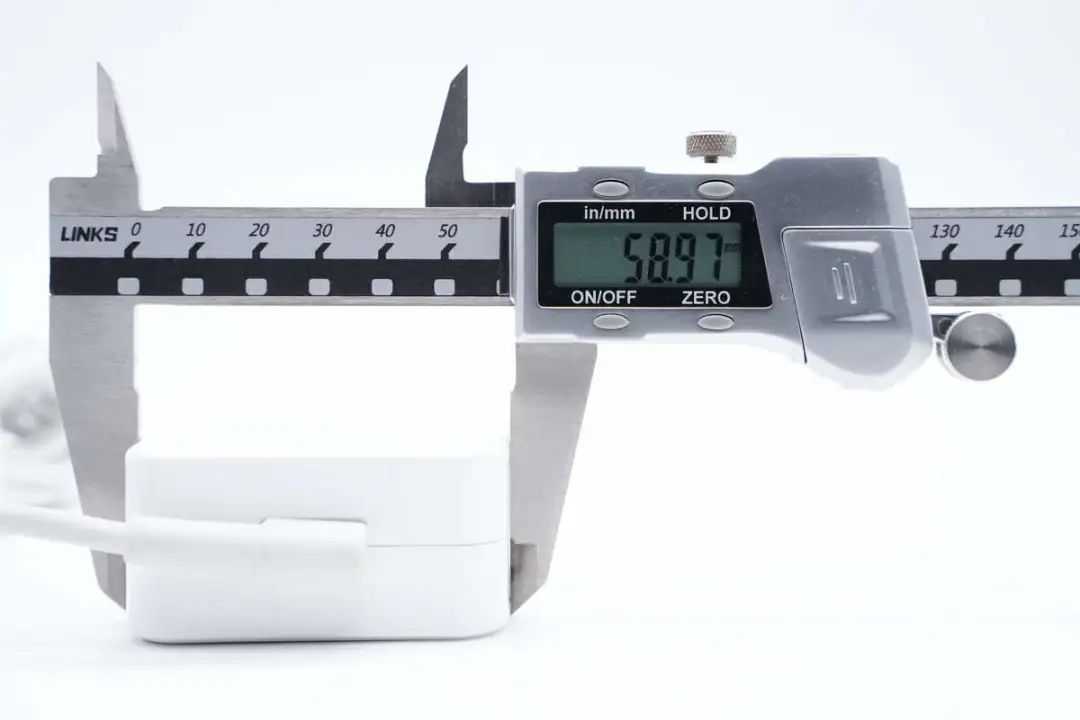

测得适配器机身长度为58.97mm。

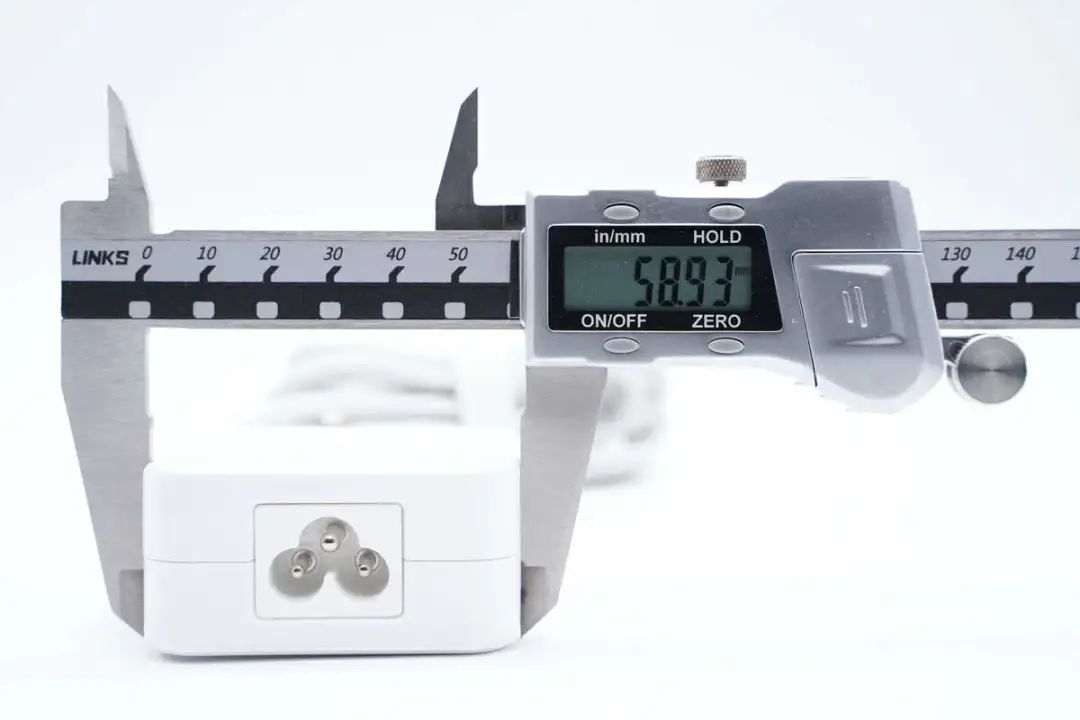

宽度为58.93mm。

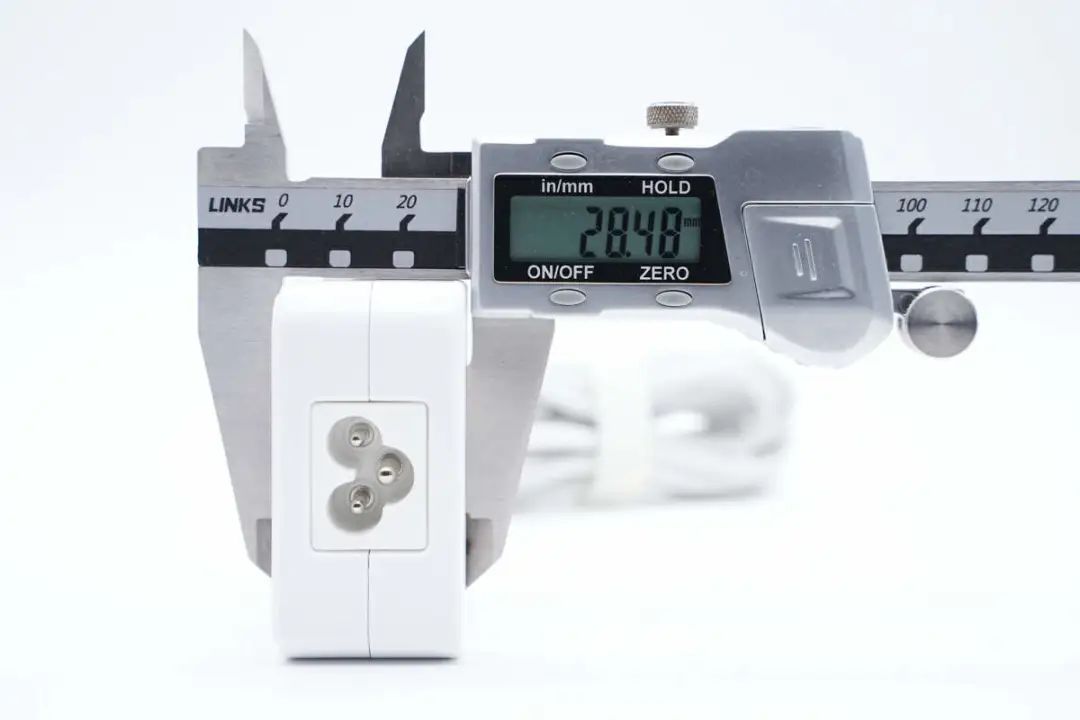

厚度为28.48mm。

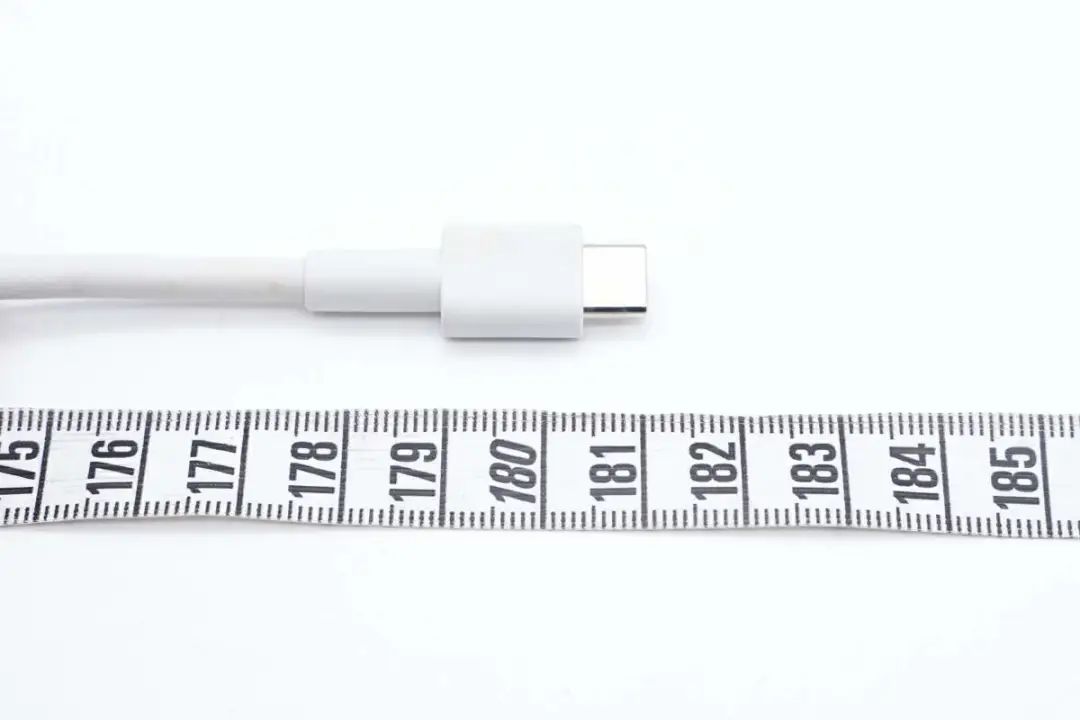

USB-C线长度约181cm。

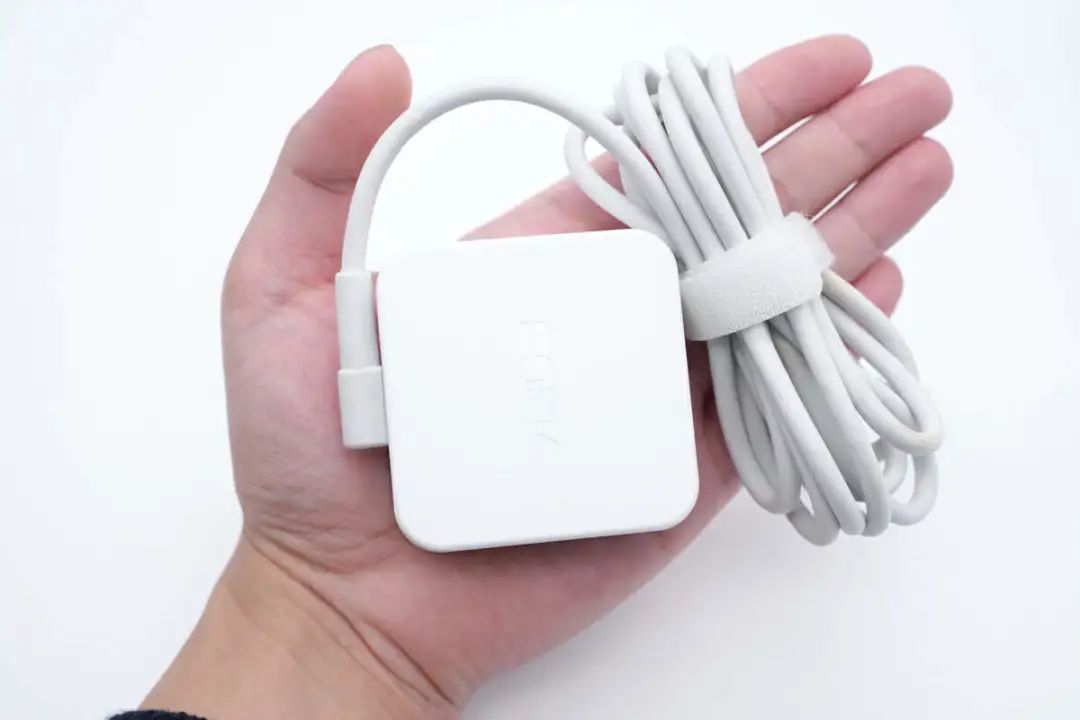

拿在手上的大小直观感受。

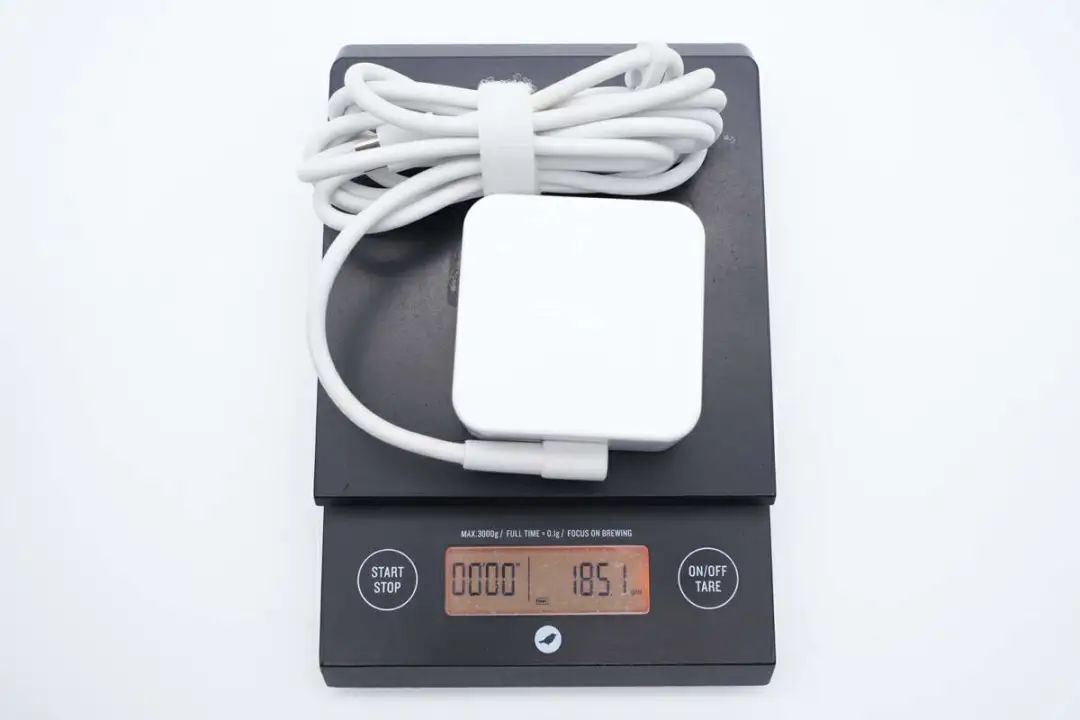

另外测得重量约185g。

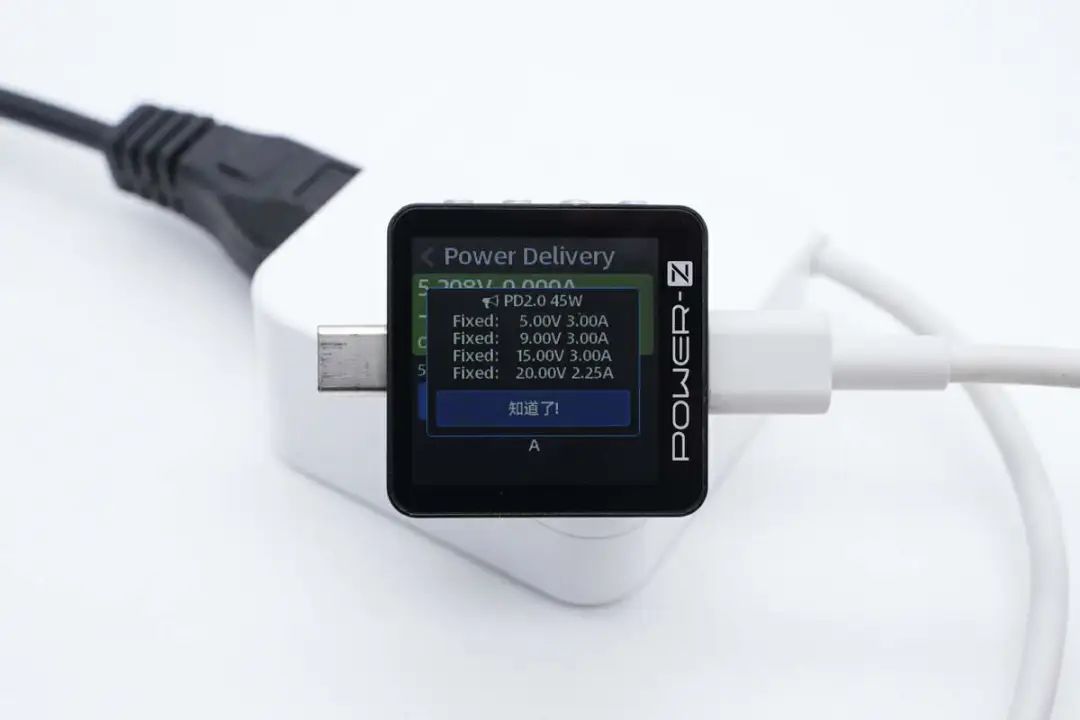

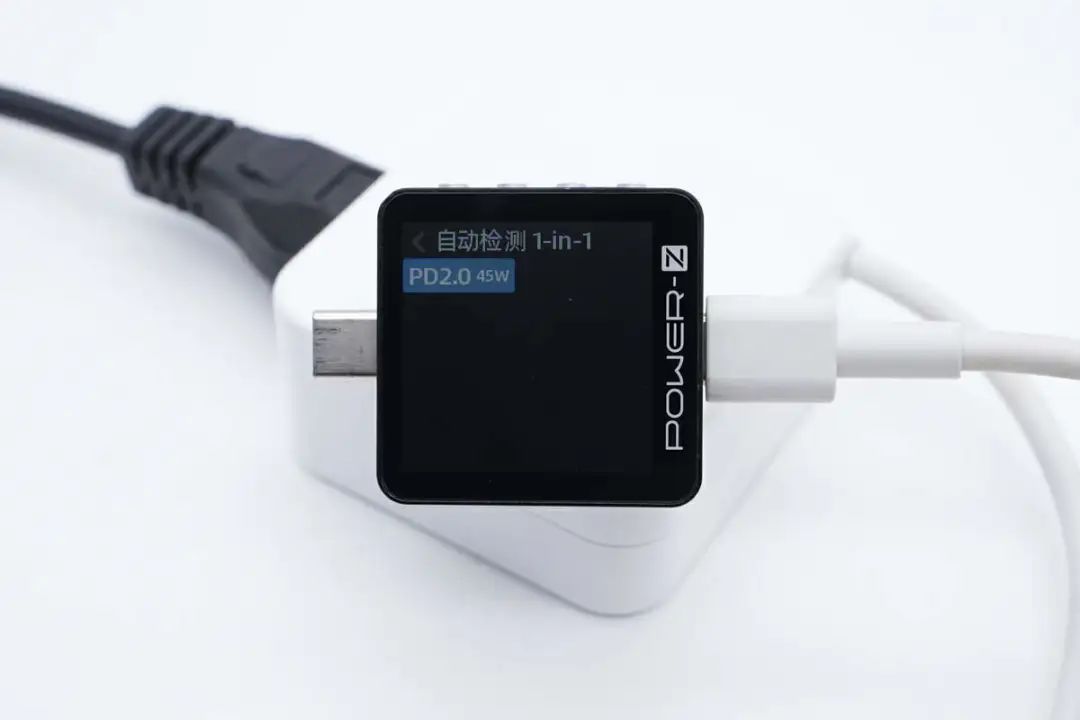

使用ChargerLAB POWER-Z KM003C测得适配器支持PD2.0快充协议。
并且具备5V3A、9V3A、15V3A、20V2.25A四组固定电压档位。
华硕45W电源适配器拆解
看完了这款电源的尺寸重量以及输出测试，下面就对这款电源进行拆解，看看内部设计与用料如何。

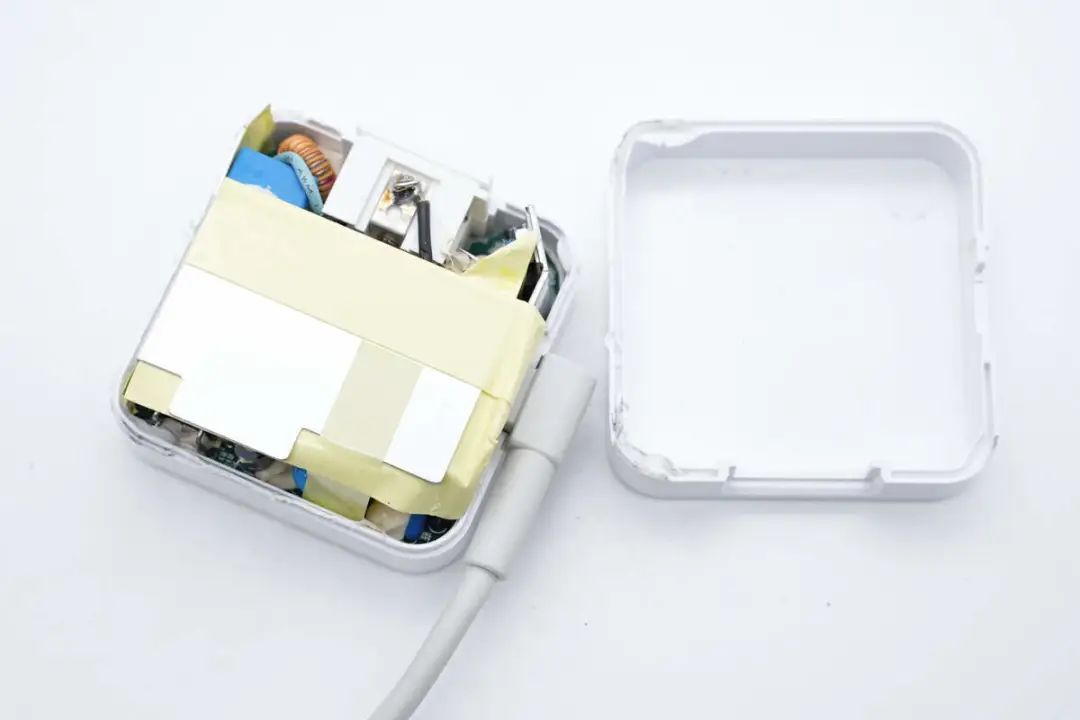

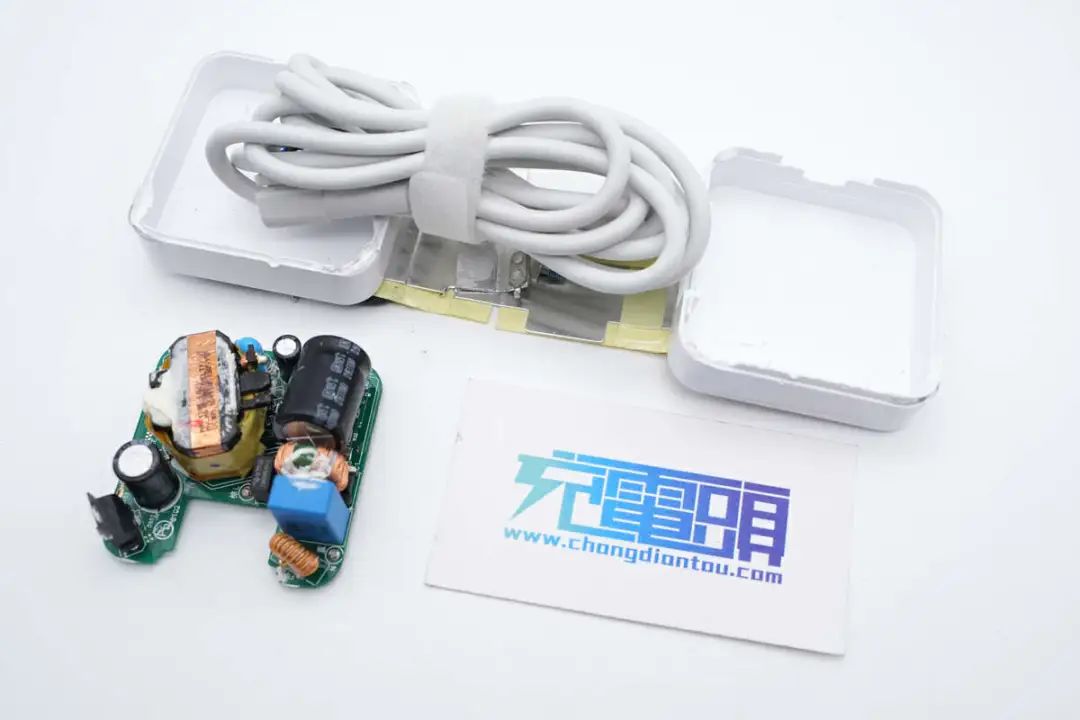

沿外壳侧面接缝拆开适配器外壳，内部PCBA模块包裹铝片散热，并缠绕胶带固定。

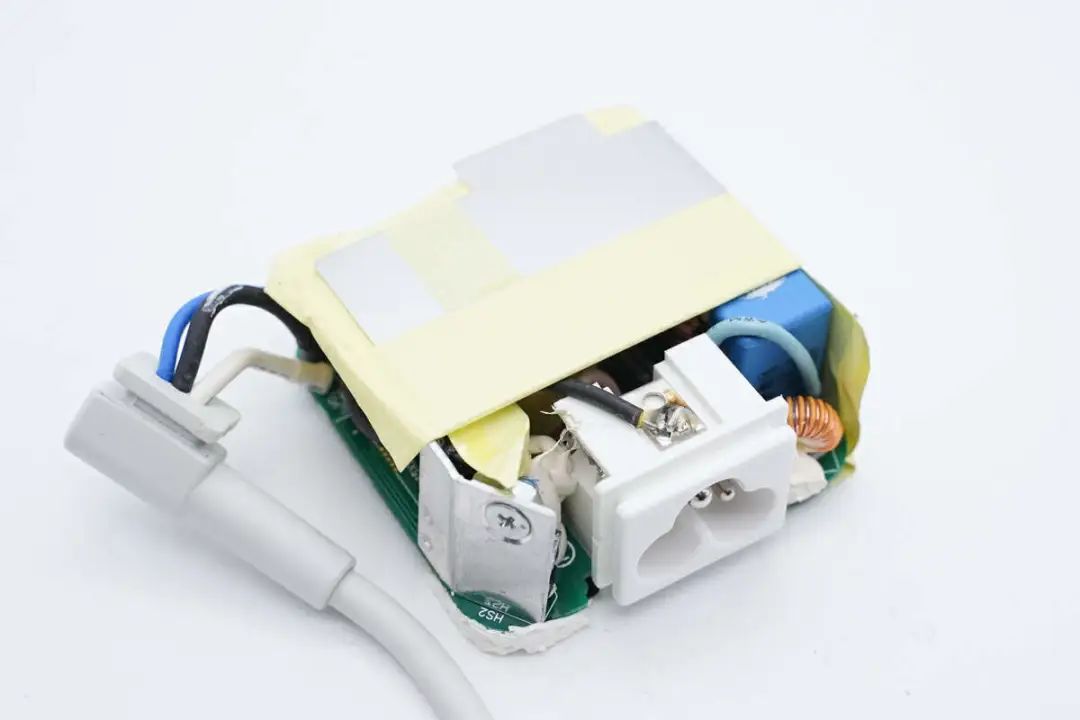

从外壳中取出PCBA模块，输入端插座通过导线焊接连接。

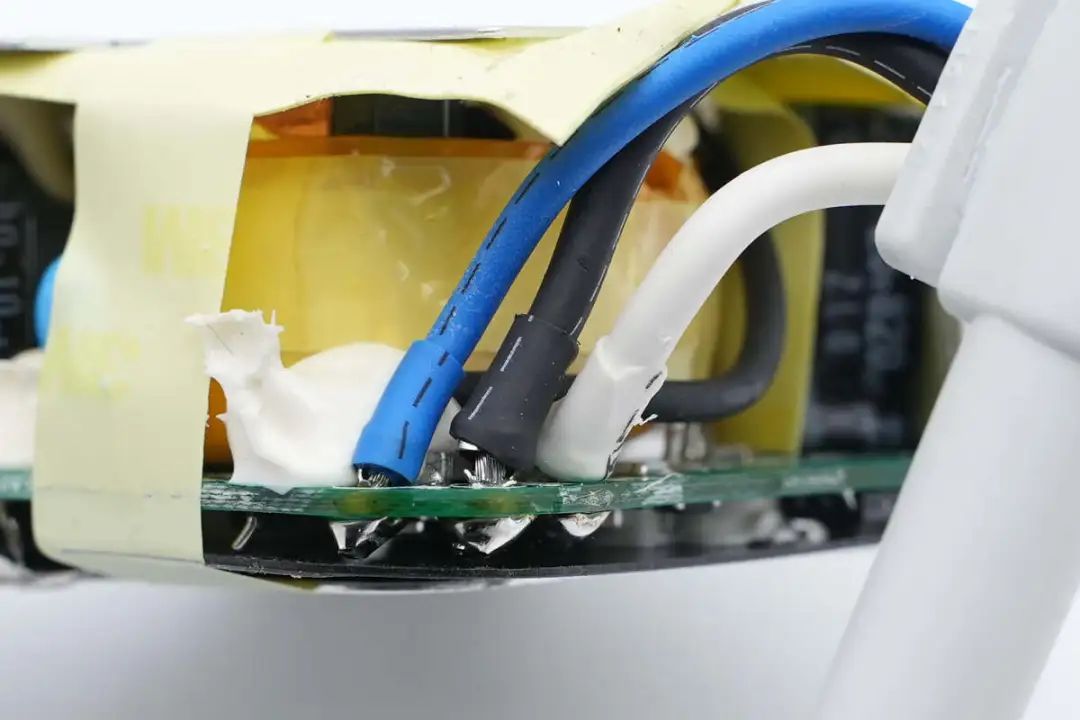

输出端导线冷压端子焊接，外套热缩管绝缘。

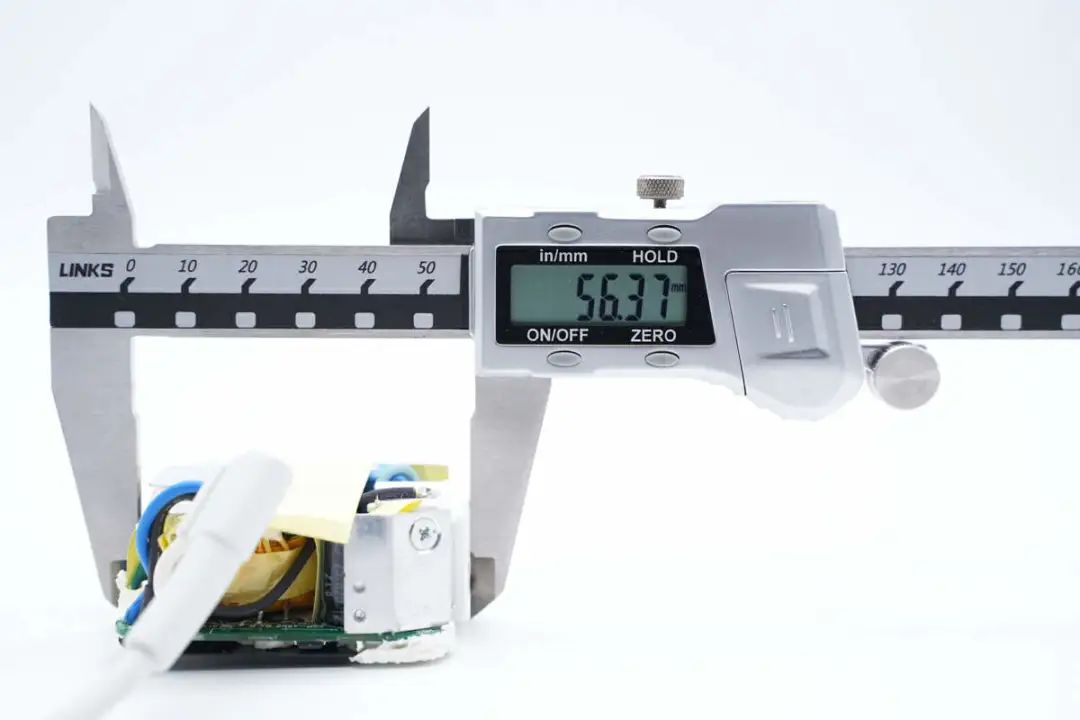

使用游标卡尺测得PCBA模块长度约为56.37mm。

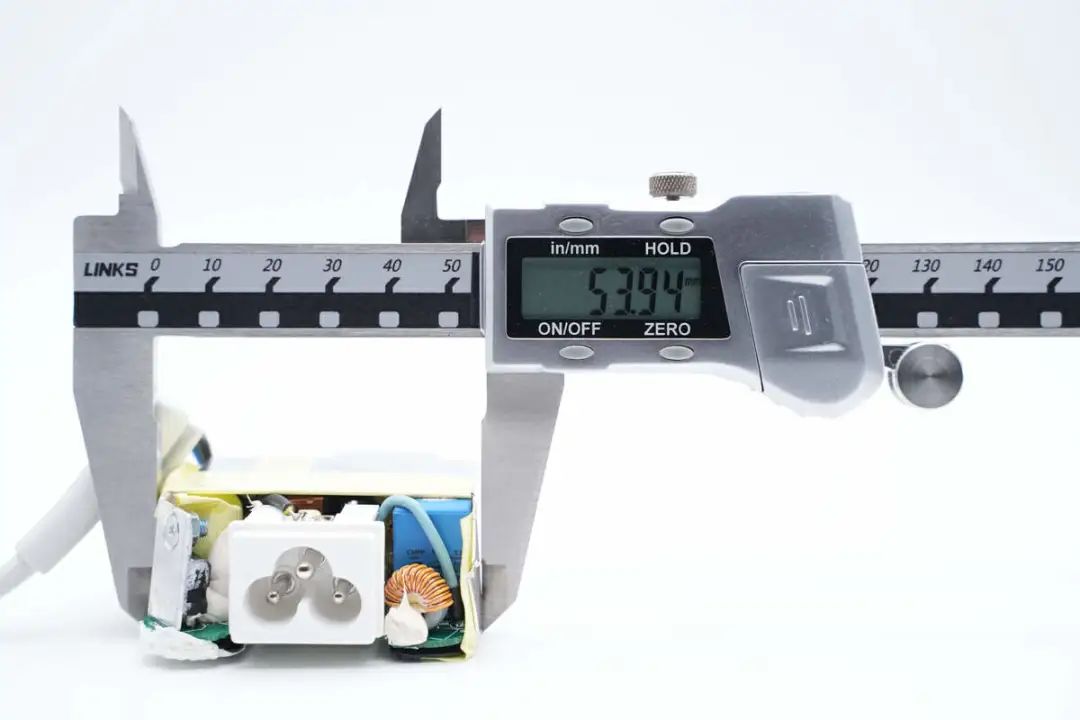

PCBA模块宽度约为53.94mm。

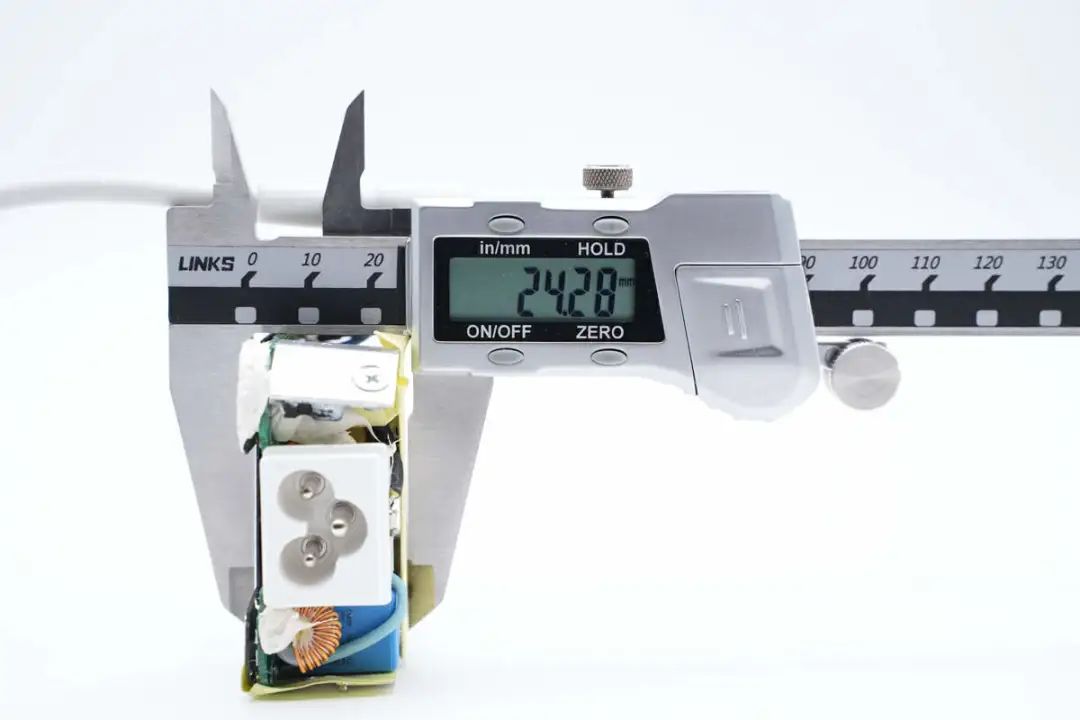

PCBA模块厚度约为24.28mm。

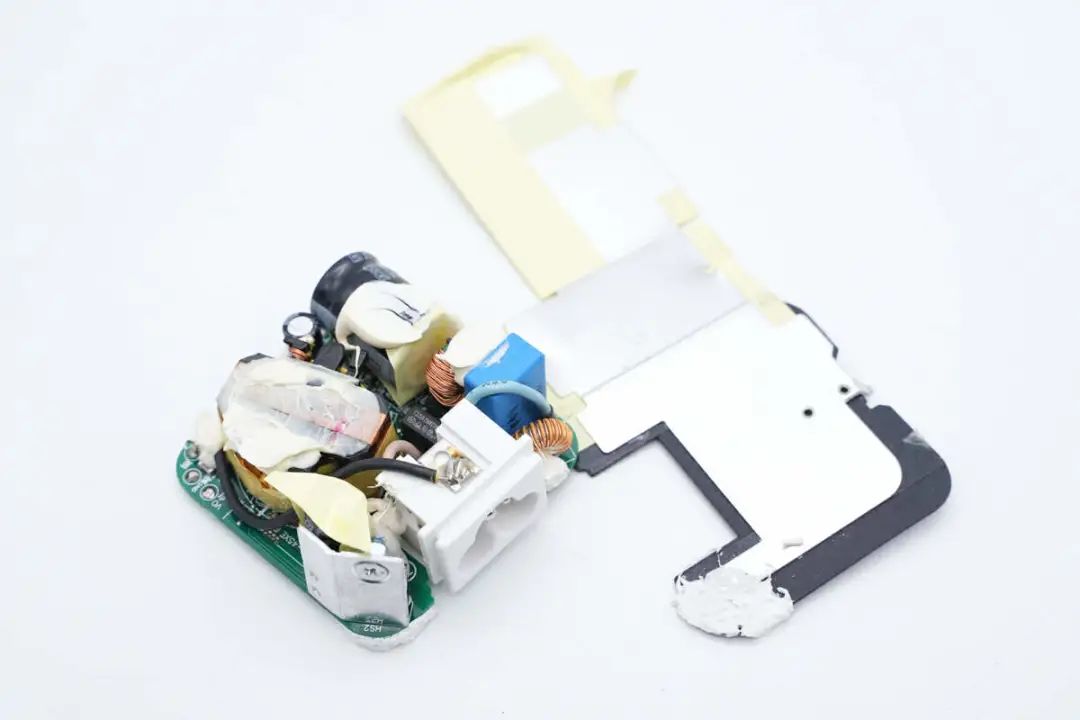

取下PCBA模块外面的散热片，开始观察PCBA模块上的元件。

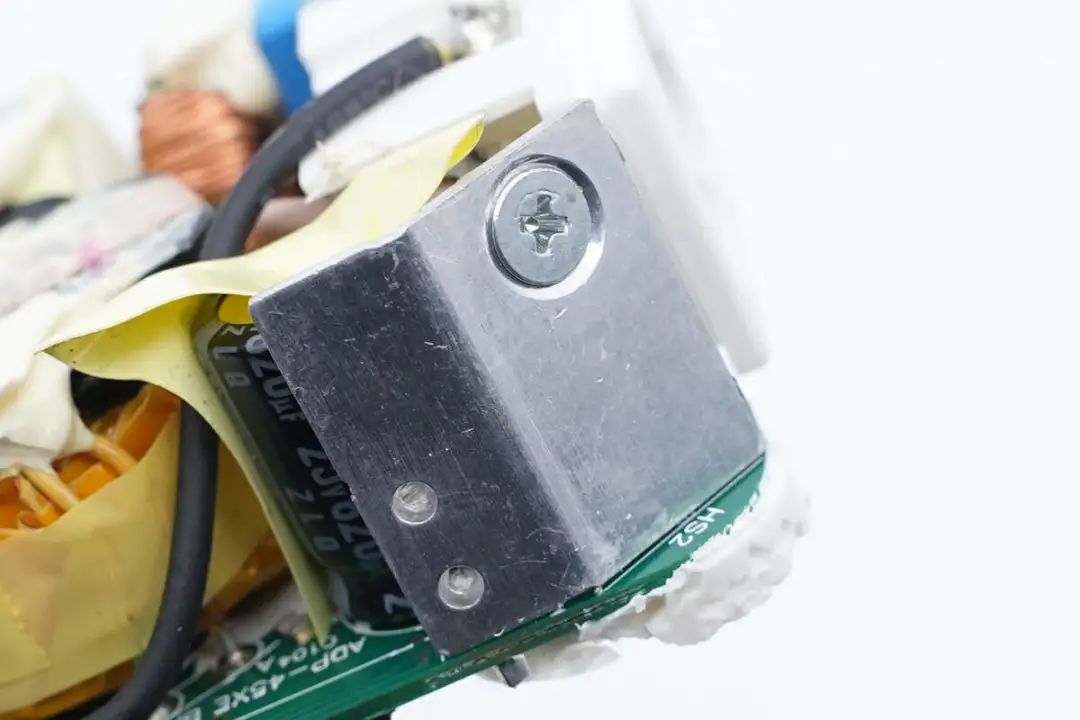

PCBA模块背面发热器件涂胶，使用散热片散热。

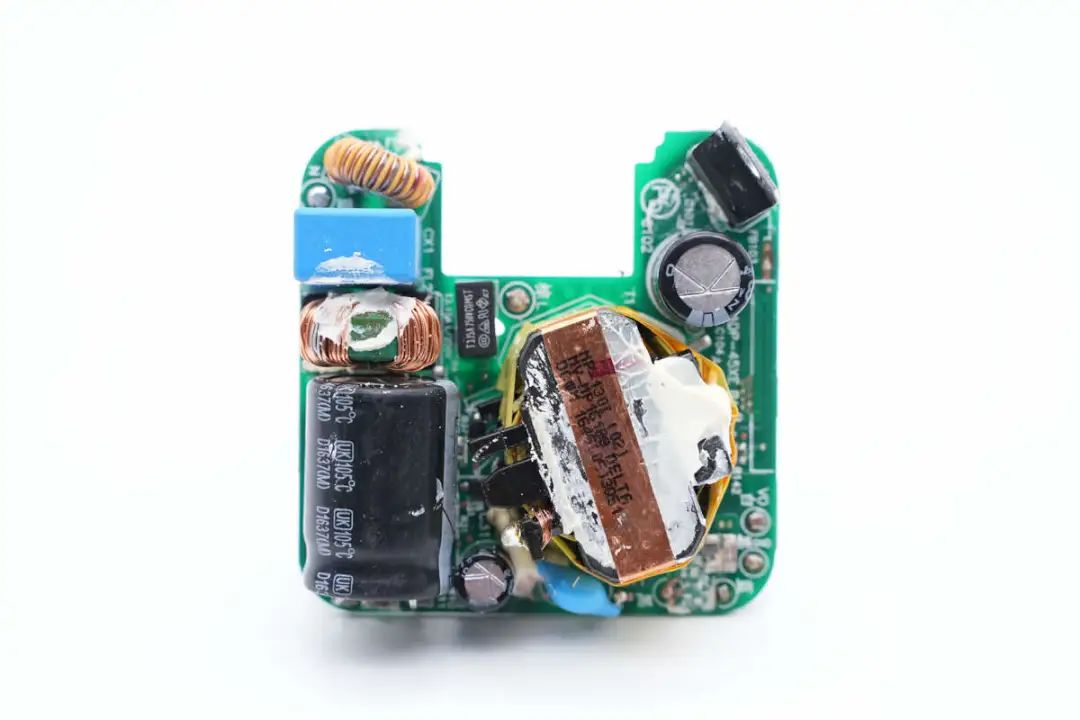

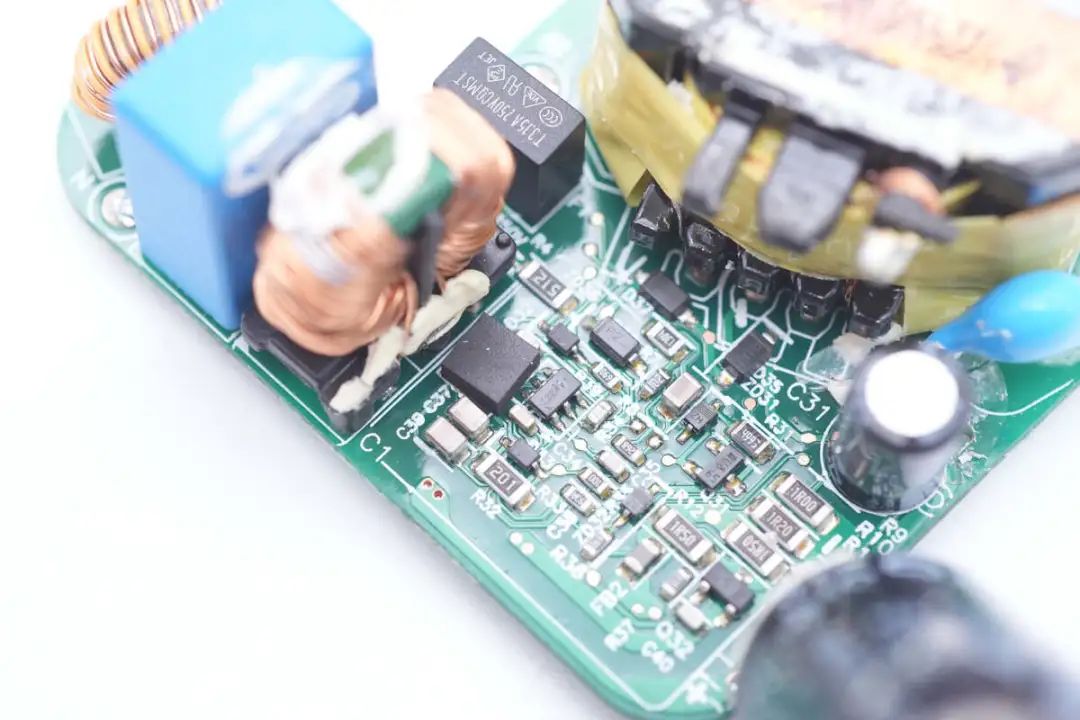

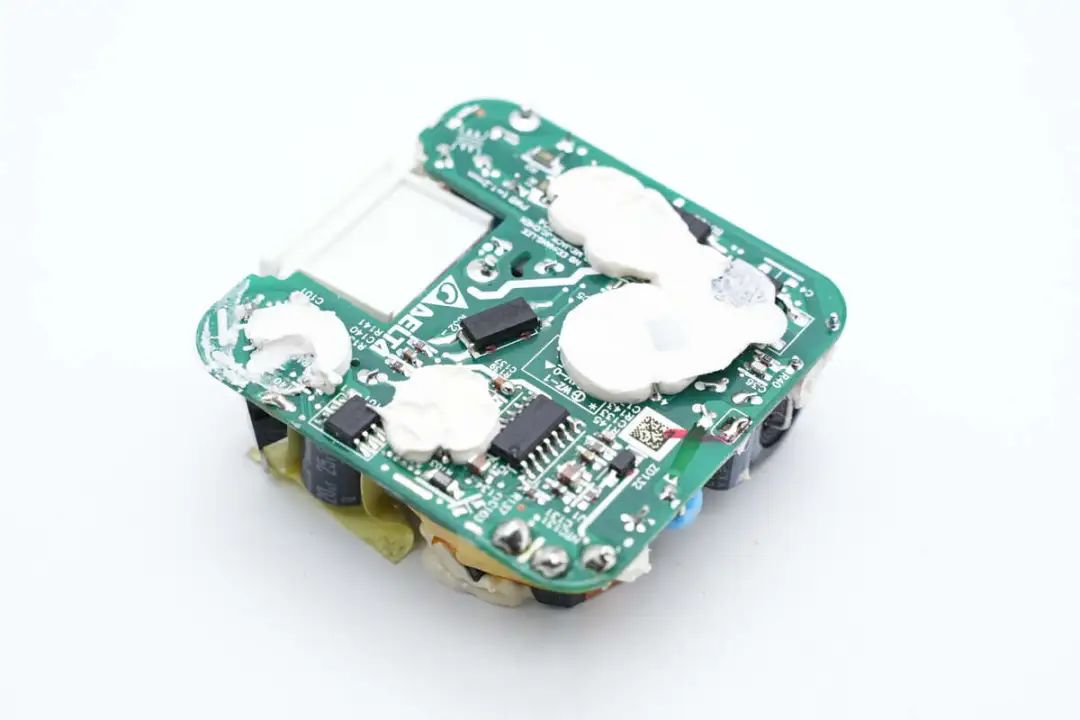

PCBA模块正面一览，顶部焊接电源输入插座，左上角焊接两级共模电感和安规X2电容，下方焊接高压滤波电容，右侧焊接变压器和输出滤波电容。

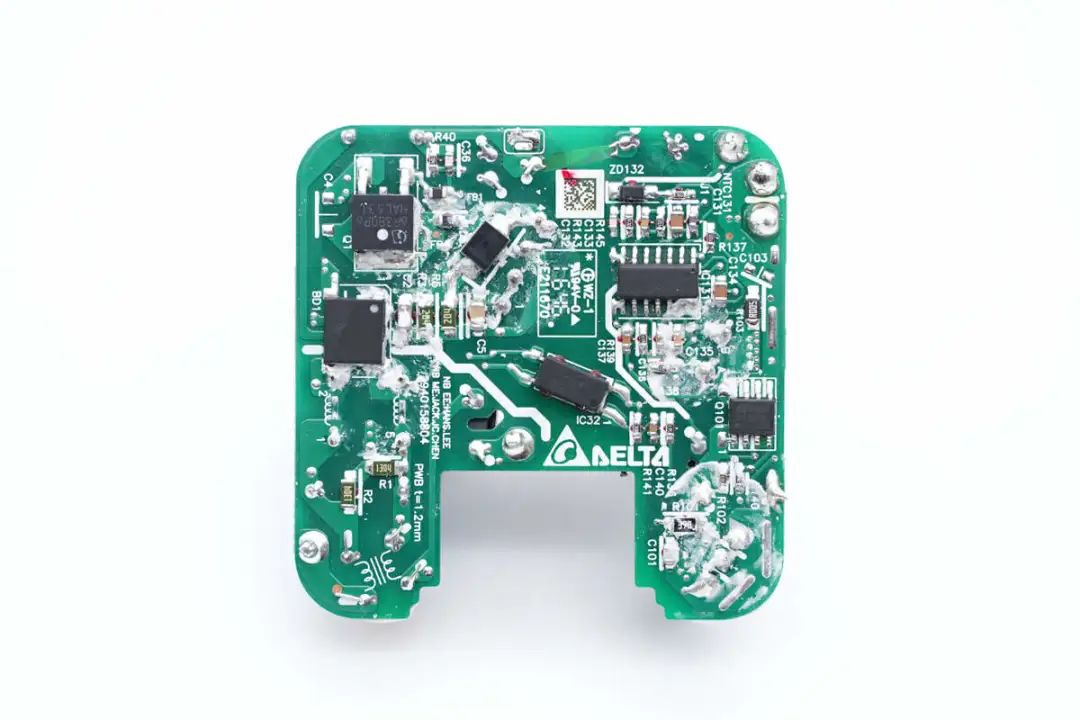

背面焊接整流桥，初级开关管，反馈光耦，协议芯片。通过对PCBA模块的观察发现，华硕这款45W充电器采用反激开关电源架构，肖特基二极管整流，输出电压由协议芯片通过光耦反馈调节。下面我们就从输入端开始了解各个器件的信息。

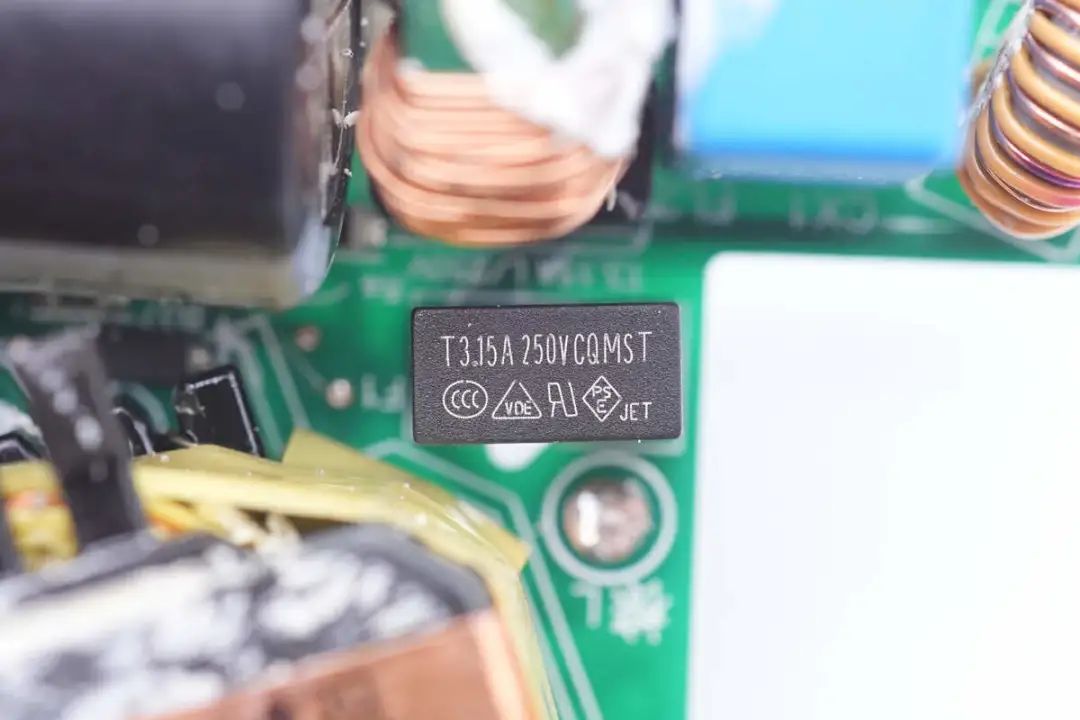

输入端延时保险丝来自CONQUER功德，MST系列超小型延时保险丝，规格为3.15A 250V，用于输入过流保护。
第一级共模电感采用漆包线和绝缘线绕制。

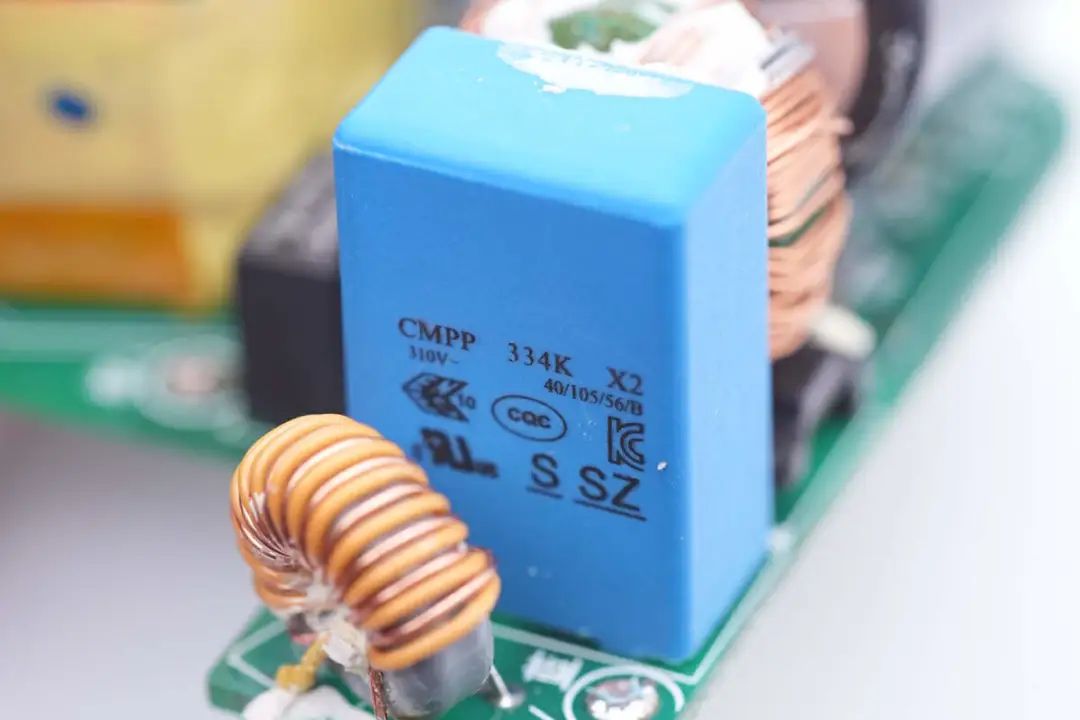

安规X2电容规格为0.33μF。

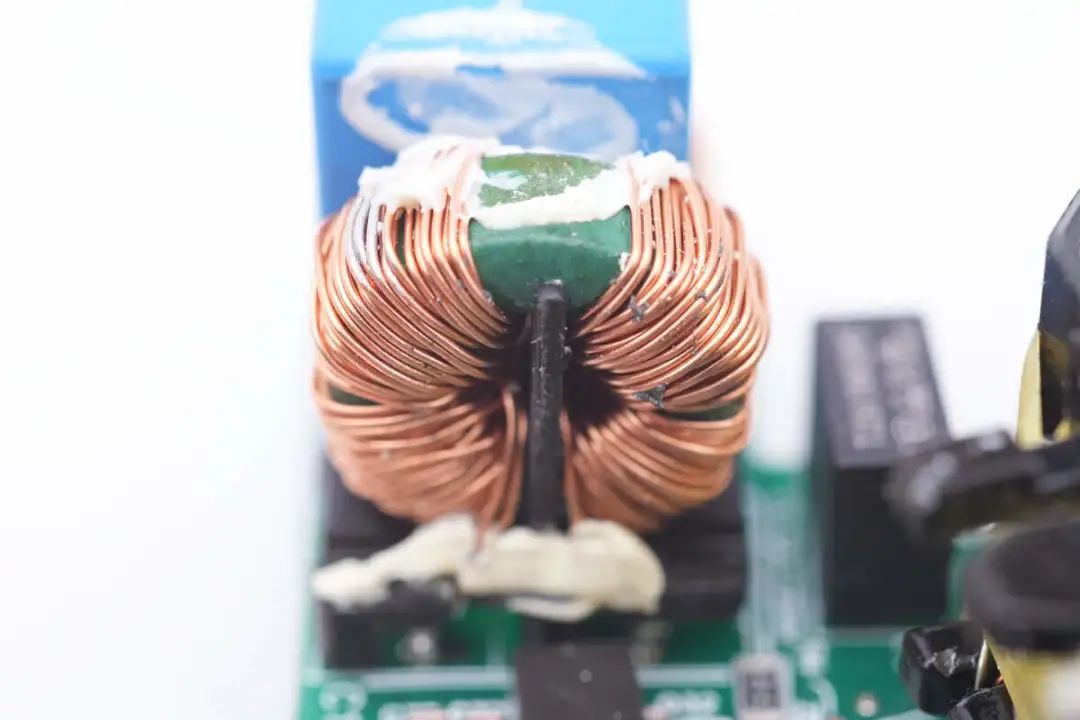

第二级共模电感采用漆包线绕制，底部焊接绝缘支架。

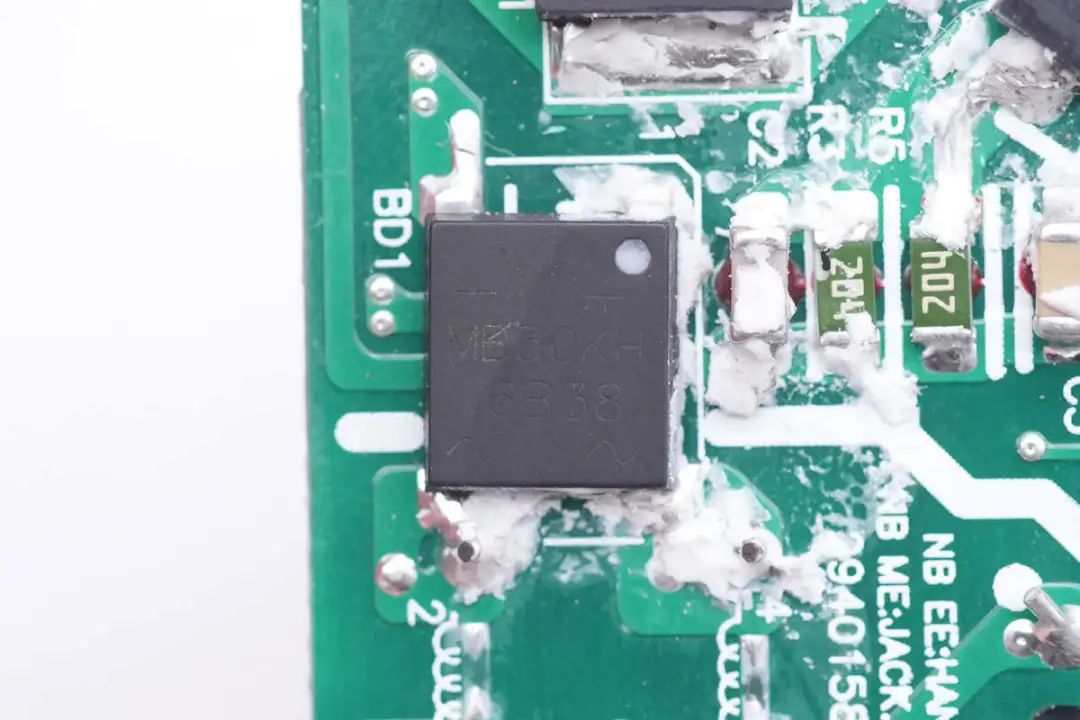

整流桥丝印MB30KH。

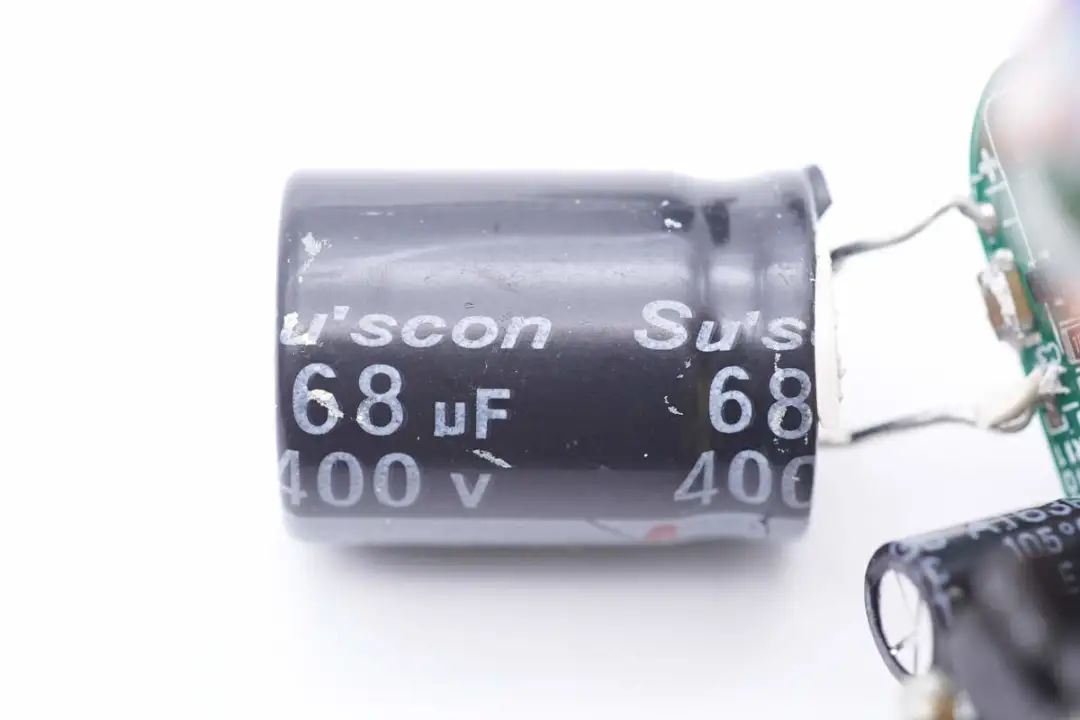

高压滤波电容来自冠坤，规格为68μF 400V。
初级主控芯片焊接在高压滤波电容下方。

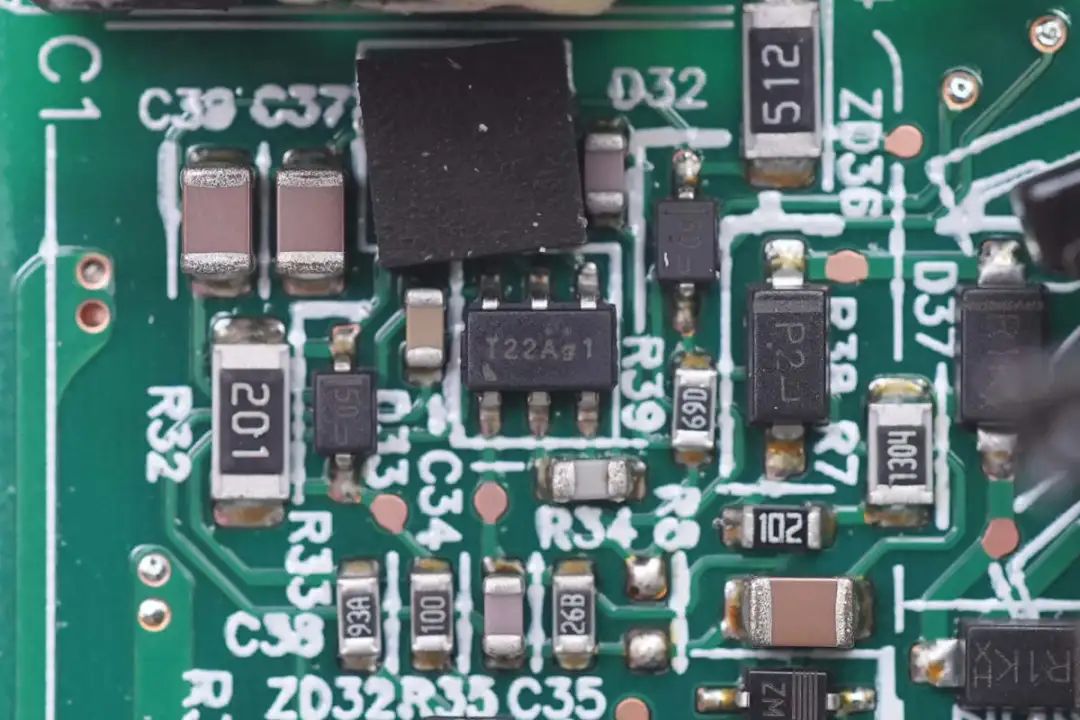

初级主控芯片丝印T22A。
100V10μF电解电容为主控芯片供电滤波。

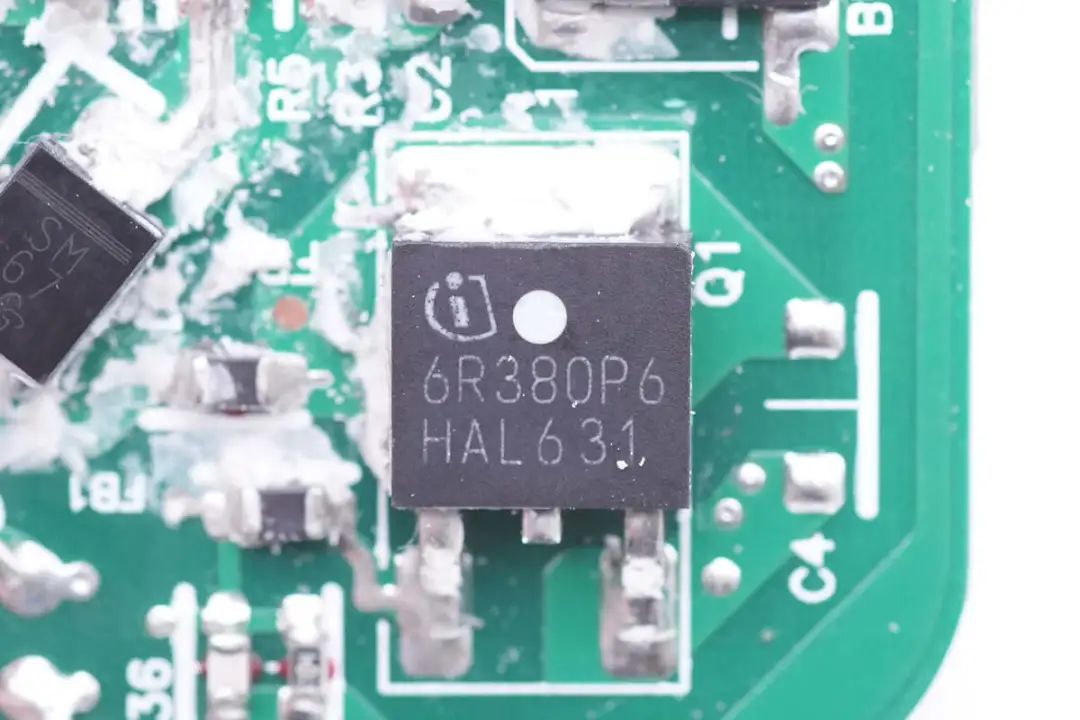

初级开关管来自英飞凌，丝印6R380P6，实际型号IPD60R380P6，是一颗耐压650V，导阻380mΩ的NMOS，为CoolMOS P6系列，采用TO252封装。

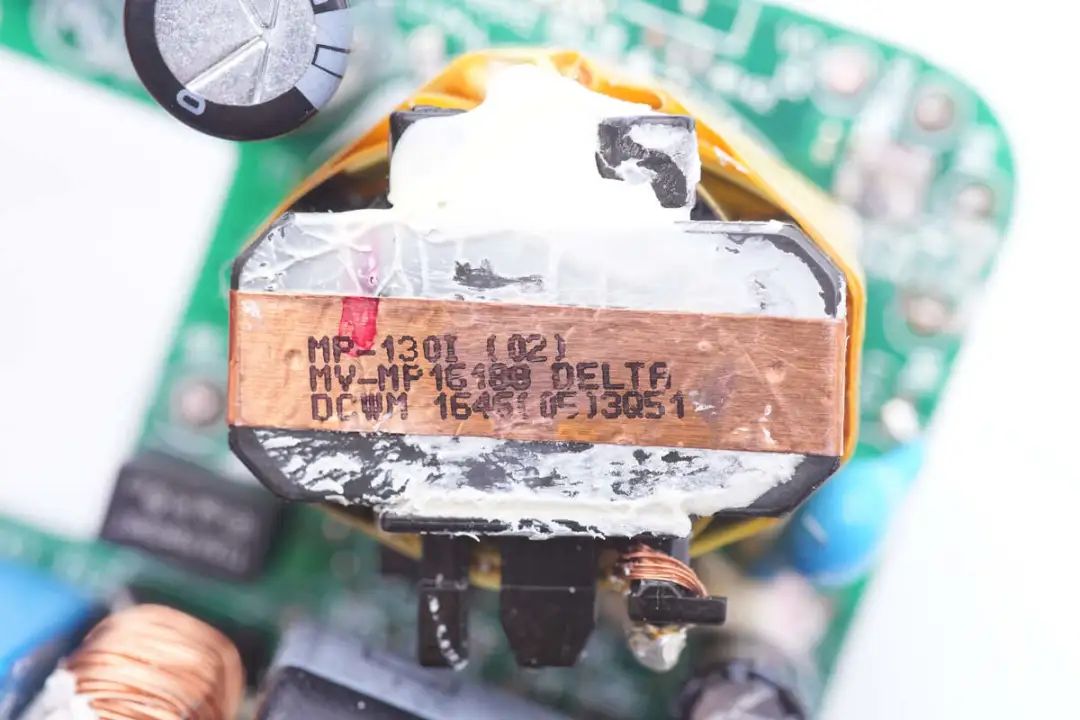

变压器磁芯缠绕铜箔屏蔽，并缠绕胶带绝缘。

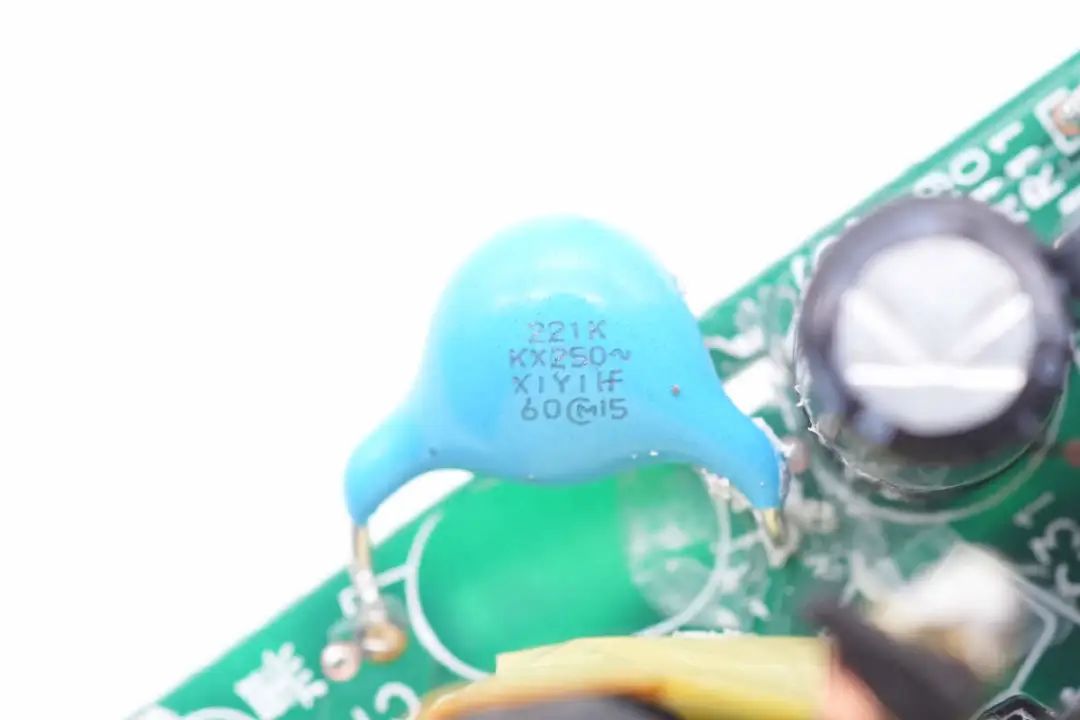

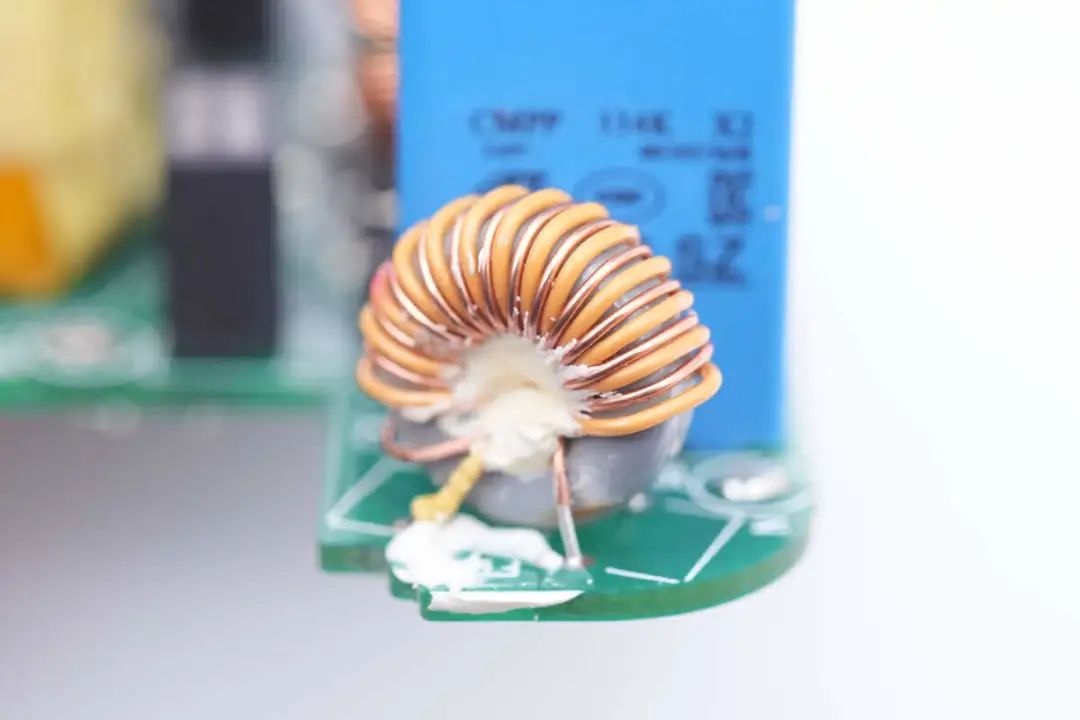

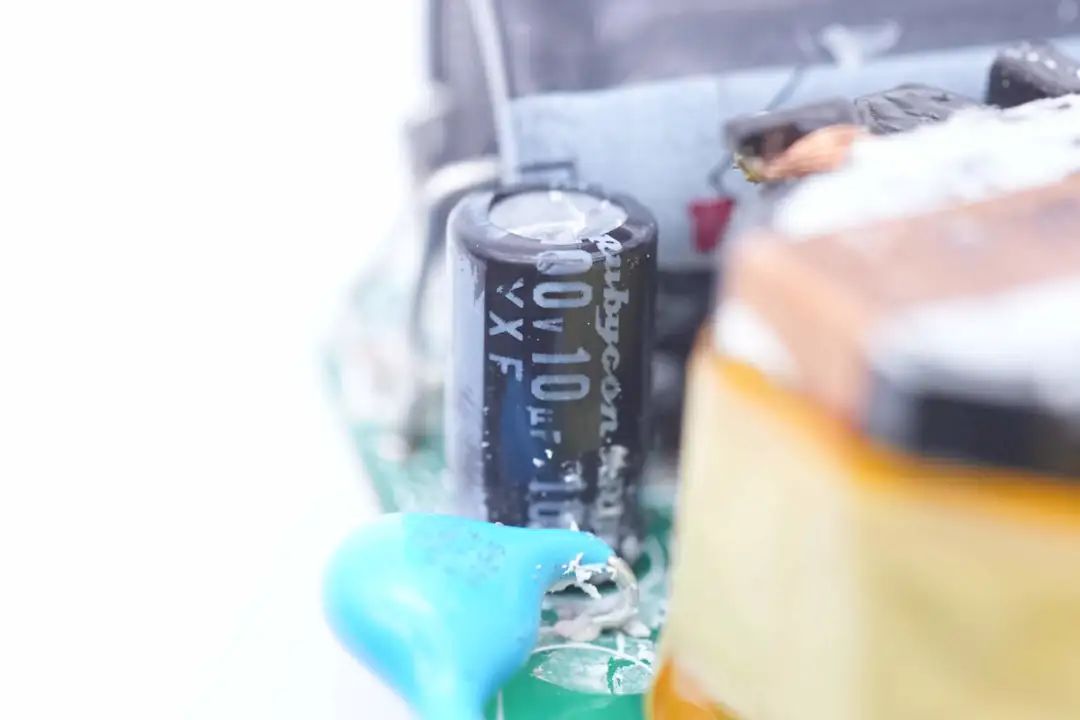

蓝色Y电容特写。

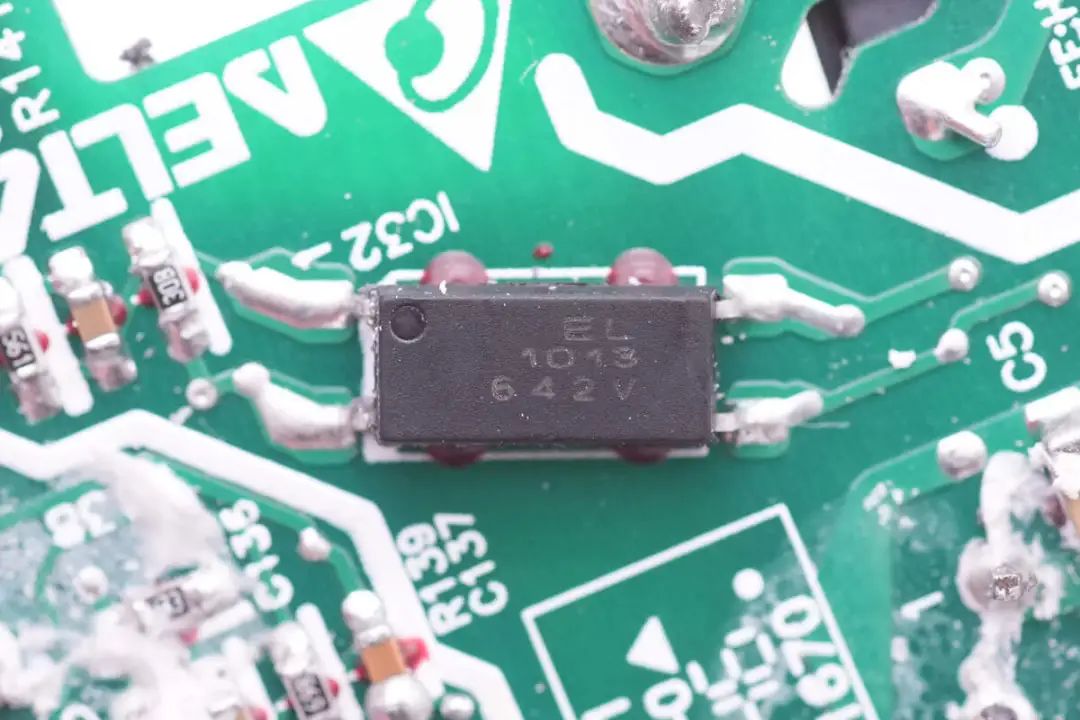

EL1013光耦用于输出电压反馈。
输出整流二极管固定一小块散热片。

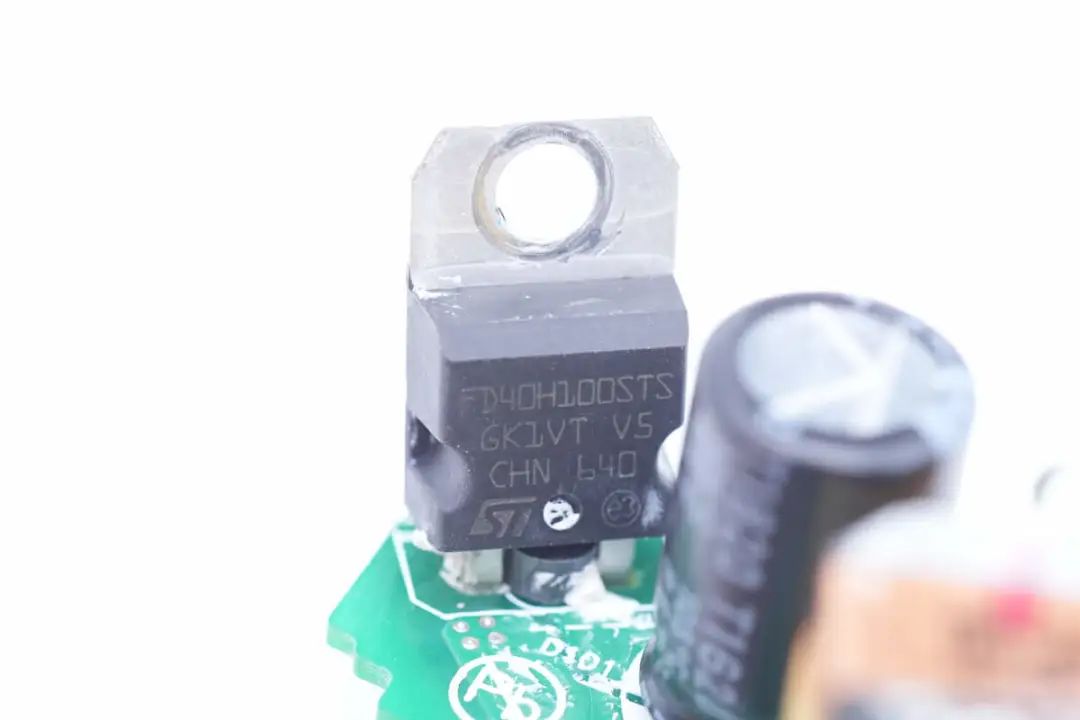

整流二极管来自ST意法半导体，型号FD40H100STS，是一颗耐压100V，40A的场效应整流二极管，采用TO220封装。

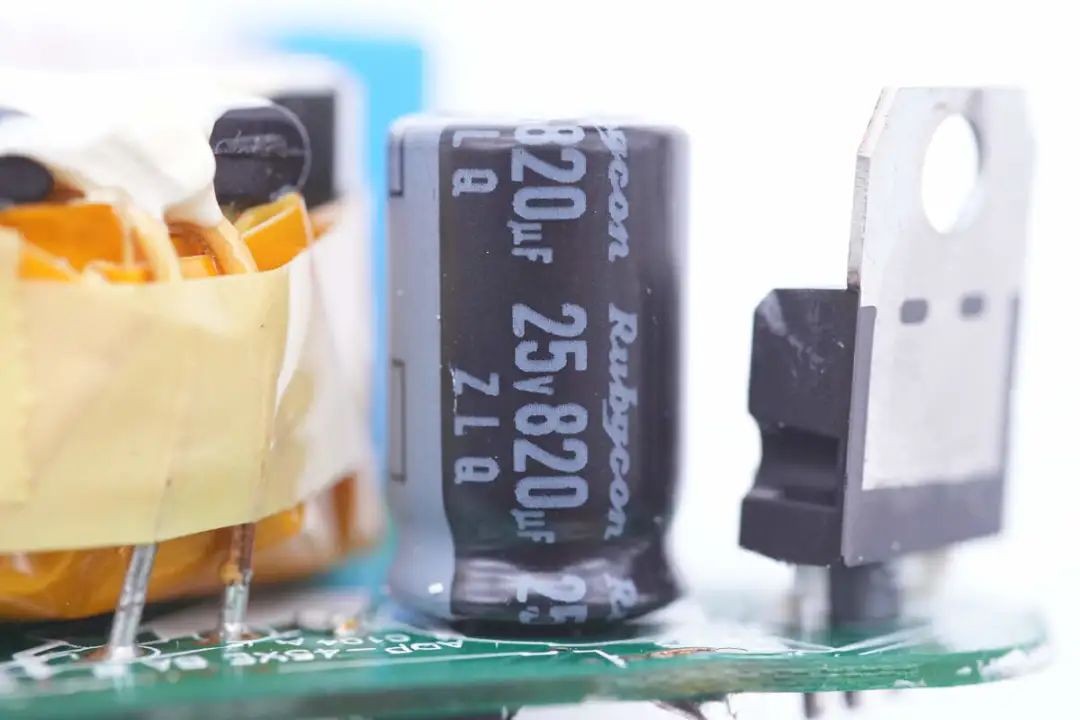

输出滤波电容来自红宝石，ZLQ系列小体积低阻电容，规格为25V820μF。

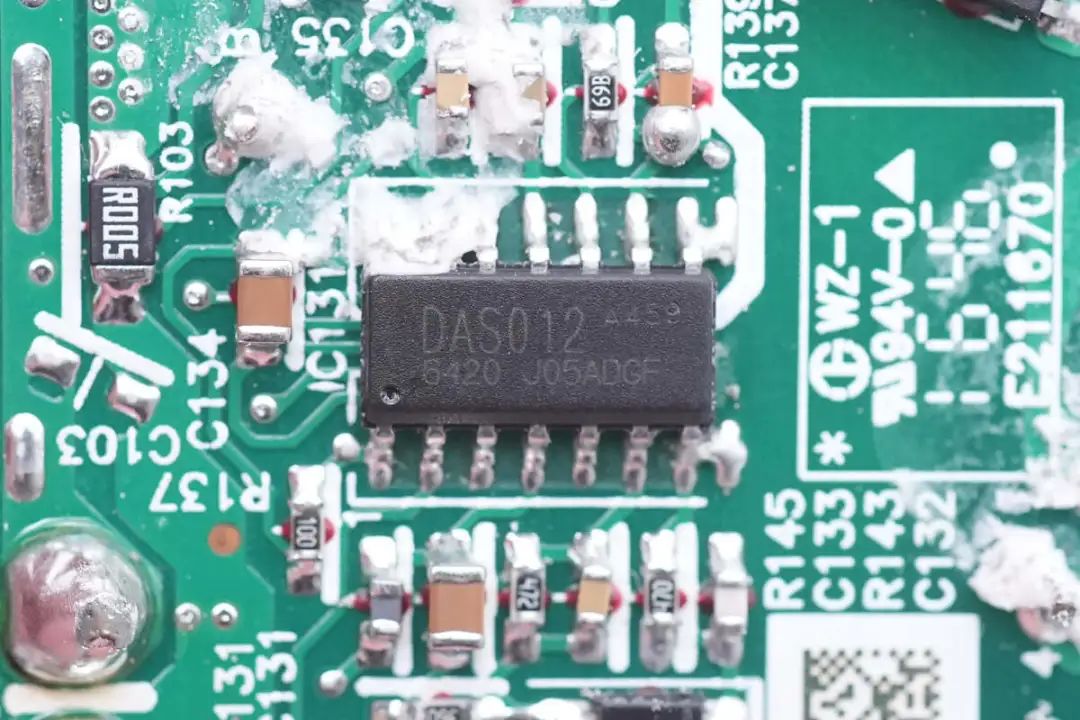

协议芯片丝印DAS012，为台达定制型号。

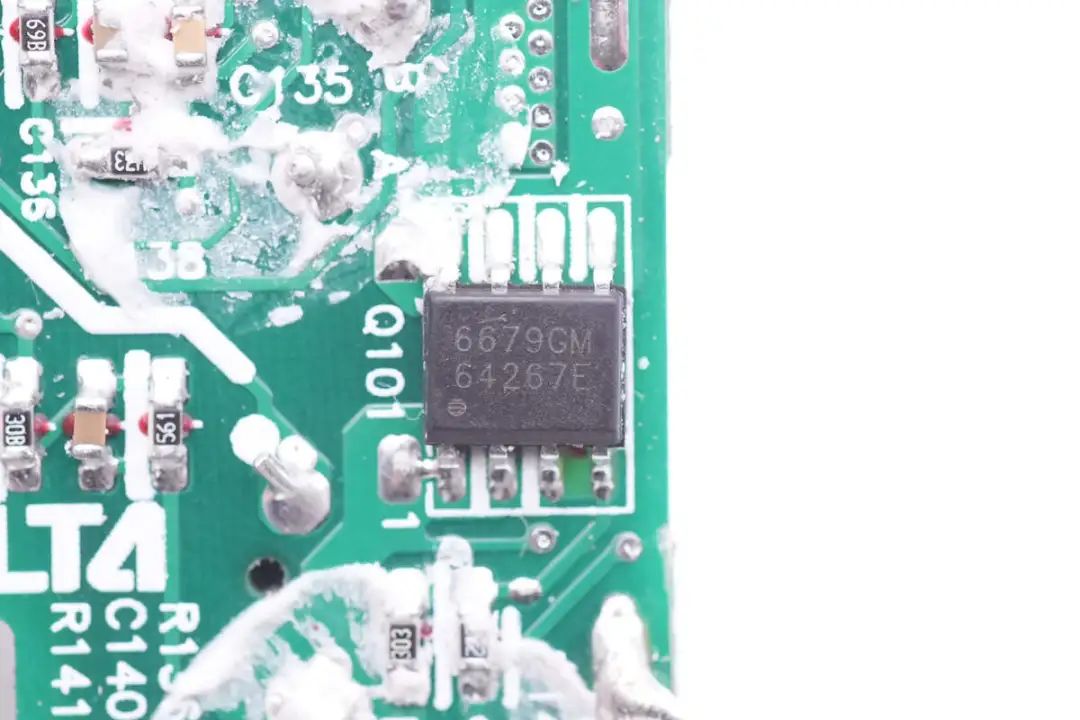

输出VBUS开关管来自富鼎先进，型号AP6679GM，是一颗耐压30V的PMOS，导阻9mΩ，采用SO8封装。
全部拆解一览，来张全家福。
充电头网拆解总结
华硕45W PD快充充电器设计简洁，自带USB-C输出线缆，支持PD2.0快充，可以给支持PD快充的设备进行使用，同时由于自带线缆，也会省去插拔线缆的麻烦，使其起来更加省心。最大45W充电功率，可满足笔电、平板、手机等设备充电需求。
充电头网通过拆解了解到，充电器内部设计紧凑，PCBA模块包裹散热片进行散热，整流器和初级开关管打胶散热，初级开关管来自英飞凌，型号IPD60R380P6，初级滤波电容来自冠坤，输出滤波电容来自红宝石，这款电源由于输出电流不大，使用ST场效应二极管整流。电源由台达代工，用料非常扎实。
