1、问题背景：
在做项目的过程中，有遇到过几次，出图后画面是一半清晰，一半模糊的现象，再重新对焦也是一样。
但换了个镜头后就好了，这应该是镜头的质量问题，但导致镜头出现这种问题的具体原因是什么呢？
2、问题分析：

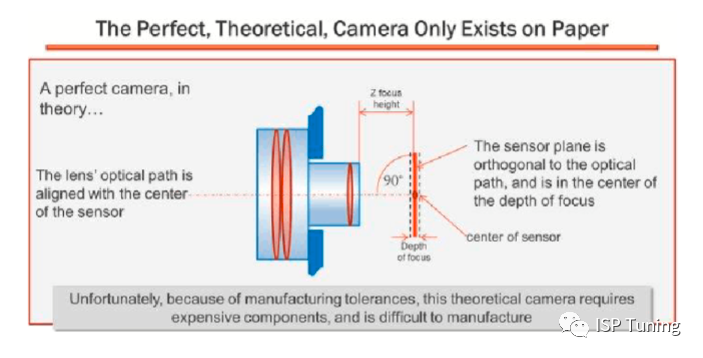

理想情况下模组的成像状态如下示意图，lens、sensor，都是正对放置的。
成像的结果是图像中心最清晰，四周的清晰度稍差一点（这是正常现象，因为相机用的是凸透镜，越往边缘光的折射率会越大，
就会使光线的传播轨迹变化越大， 因此光线不再准确地投影到图像传感器上，从而导致图像边缘的解析力变差）。
而现在遇到的问题是，画面一半模糊，一半清晰度，这是不正常的，也是不可接受的。
出现这种问题的原因，主要是在摄像头封装过程中，涉及到图像传感器、镜座、马达、镜头、线路板等零件的多次组装，因此零配件的叠加公差越来越大。
最终表现在摄像头上的效果是拍照画面最清晰位置可能偏离画面中心、四角的清晰度不均匀等。
如下是导致这种问题的两种现象示意图。

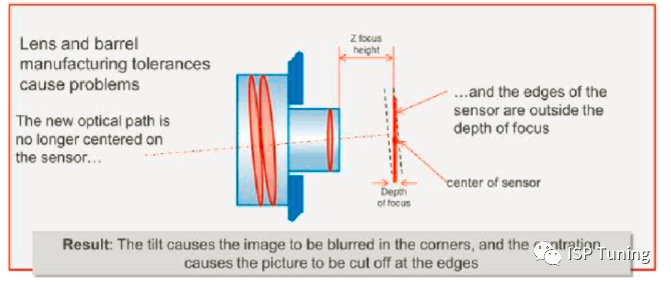

a、镜片和镜筒装配公差导致的，由于镜片装斜了，会导致成像在传感器上，上下部分聚焦不一致，图像效果偏差较大。

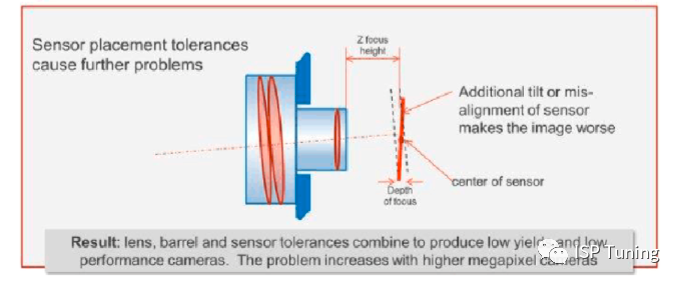

b、镜筒和图像传感器装配公差导致的，也是类似的，会导致成像在传感器上，上下部分聚焦不一致，图像效果偏差较大。
3、那如何去解决或避免这种问题呢 ？
是模组装配过程中，都需要做 AA，其全称是Active Alignment，即主动对位，是一项确定零配件装配过程中相对位置的技术。
AA制程的设备在组装每一个零部件时，设备将检测被组装的半成品，并根据被组装的半成品的实际情况主动对准，然后将下一个零配件组装到位。
这种主动对准技术可有效的减少整个模组的装配公差，有效的提升摄像头产品一致性，也为更高价的摄像头产品封装创造可能性。
