作者 |strongerHuang微信公众号 |strongerHuang
之前分享过一篇文章《CMSIS-DAP和J-Link、ST-Link是什么关系》，文中提到了 J-Link 和 ST-Link 的 DAP 协议一样。
按道理说，只要硬件接口支持，J-Link 和 ST-Link的功能都能实现。
那么，是不是ST-Link 也能当 J-Link 使用？
准备工作

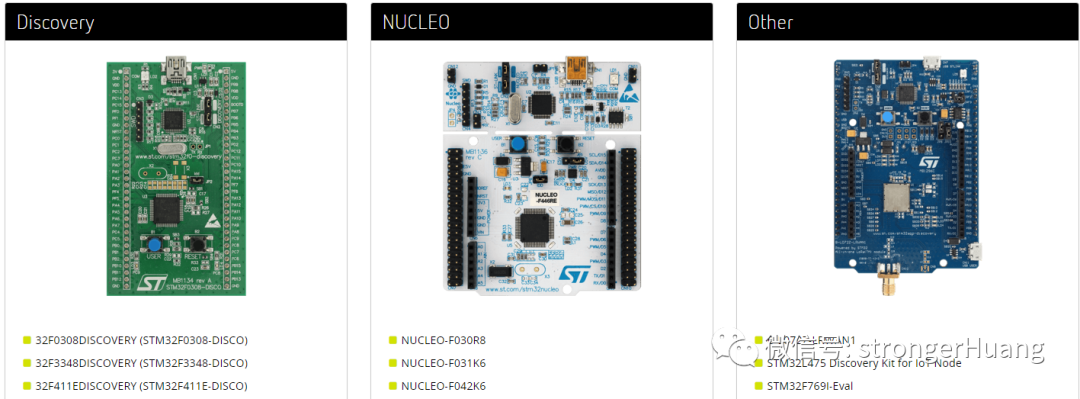

硬件：1.ST-LINK On-BoardDiscovery、NUCLEO等板卡。
同时，准备Windows电脑和USB连接线。
软件工具：1.ST-LINK USB驱动程序https://www.st.com/en/development-tools/stsw-link009.html
2.J-Link软件包V5.12b或更高版本https://www.segger.com/downloads/jlink
3.SEGGER STLinkReflashhttps://www.segger.com/downloads/jlink#STLink_Reflash
补充：1.如果觉得官网下载麻烦，也可以在我百度网盘下载J-link工具包：https://pan.baidu.com/s/1jUGt55pY1RI0PlJwyHatwQ提取码：loi5（链接可能会失效，建议关注公众号底部菜单内容）
2.ST-Link资料ST-Link驱动或相关内容可以参考我之前分享的教程：【专栏】ST-Link资料
ST-Link 转 J-Link
我们这里说的在 ST-Link 硬件上实现 J-Link 的功能，即ST-LinkOB-> J-LinkOB（On-Board）。
第1步：安装软件安装好第一步下载的ST-LINK USB驱动程序、 J-Link、 SEGGER STLinkReflash.

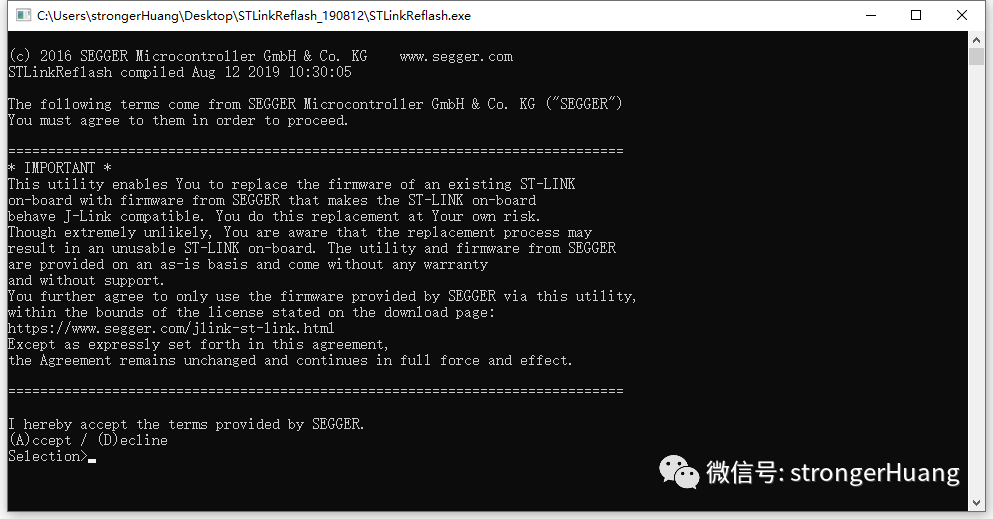

第2步：打开SEGGER STLinkReflash软件SEGGER STLinkReflash工具只需要解压双击就能打开。

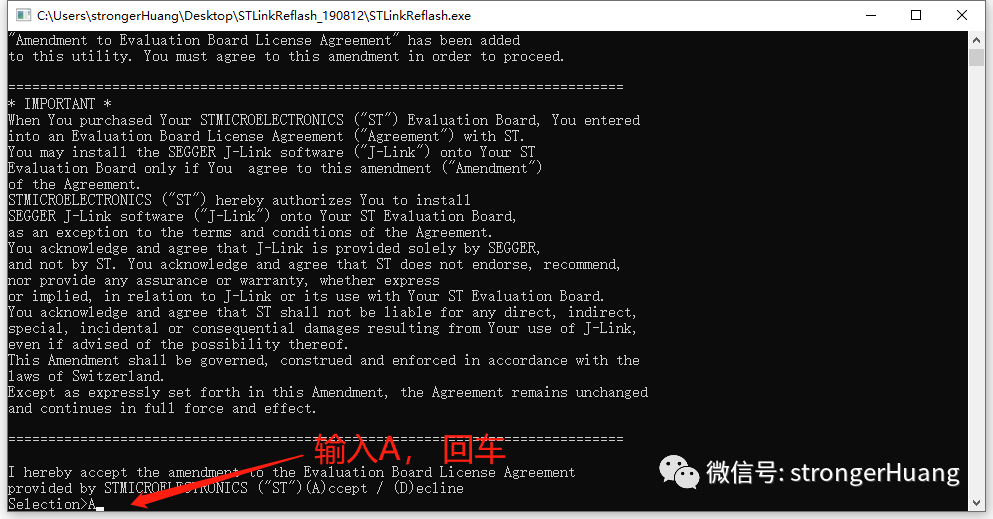

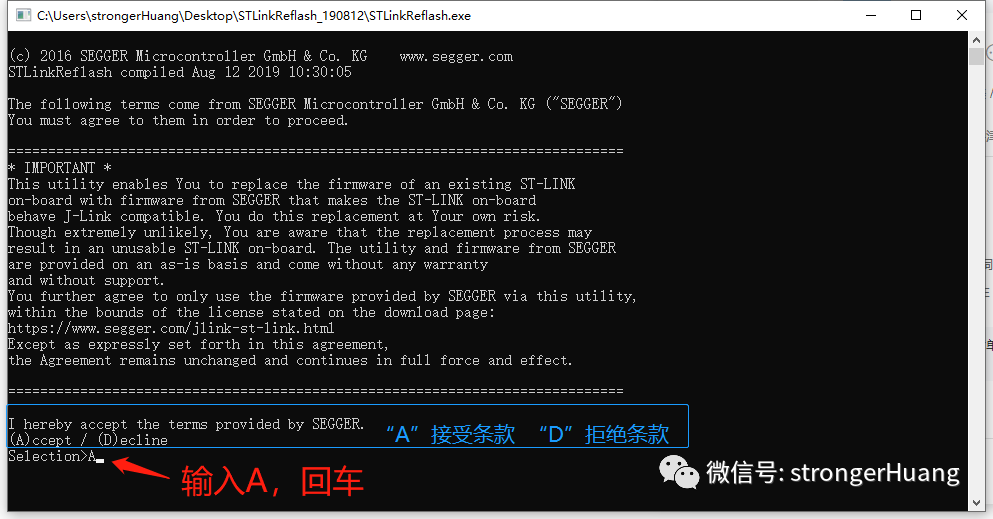

第3步：接受条款这里包含“接受”或 “拒绝”SEGGER和ST两个条款。
条款大概内容：- 该固件仅用于ST目标设备，禁止将其与其他设备一起非法使用。
- 该固件仅与评估板一起使用，它不适用于定制硬件。
- 固件只能用于开发或评估目的，不得用于生产目的。
- 所提供的固件没有任何保修和支持。

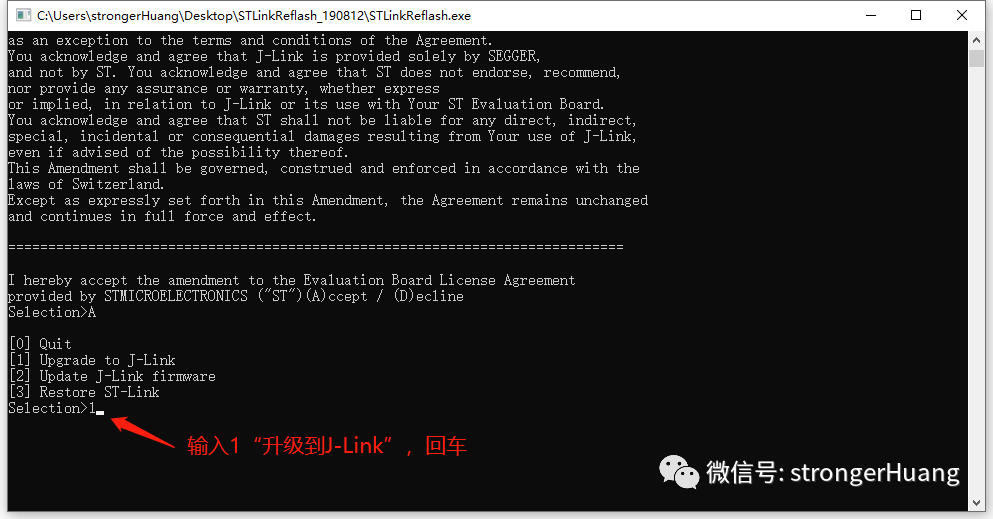

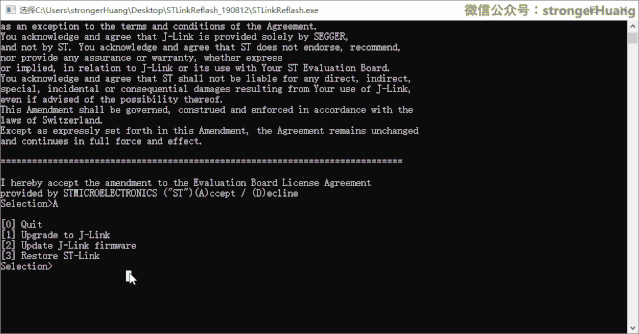

第4步：选择“升级到J-Link”先连接ST-Link到PC电脑，然后点击选择“升级到J-Link”：
第5步：等待操作完成输入“1”确认之后，等待升级完成（只需要几秒钟）
然后按“0”退出软件，或者直接右上角“×”直接关闭即可完成升级。
验证J-link OB

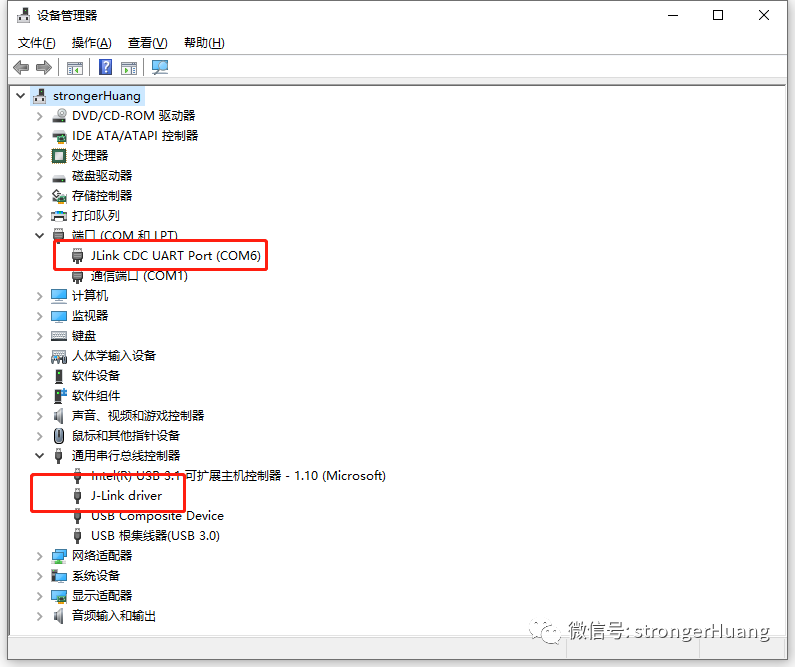

上面步骤升级完成之后，在电脑设备管理器中可以看见：

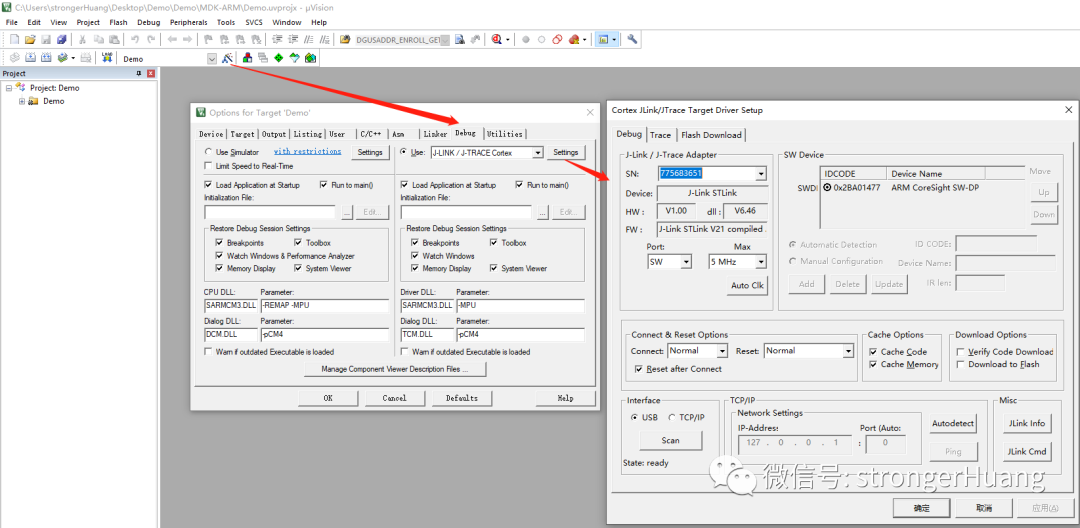

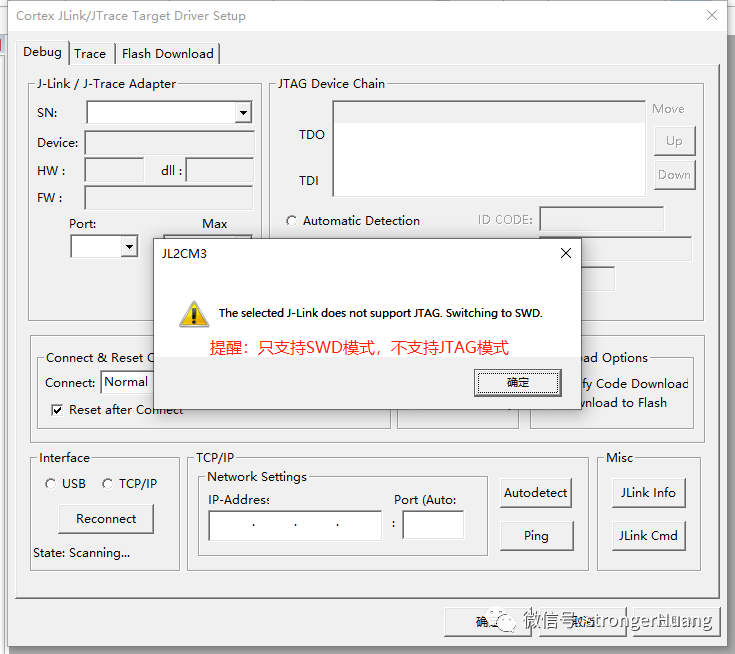

打开Keil MDK，进入Options ...Debug选项可以看见：
当然，进入的时候，会提醒只支持SWD模式，点击确定即可。
出现上面情况，恭喜你，说明你已经升级成功了，可以用ST-Link的硬件实现J-Link的（部分）功能了。
J-Link 转（恢复） ST-Link
通过上面方式将ST-Link 转成 J-Link 了，肯定有人会担心我是不是就不能用ST-Link了。
放心，既然能转换成J-Link，就肯定能转换回到ST-link。

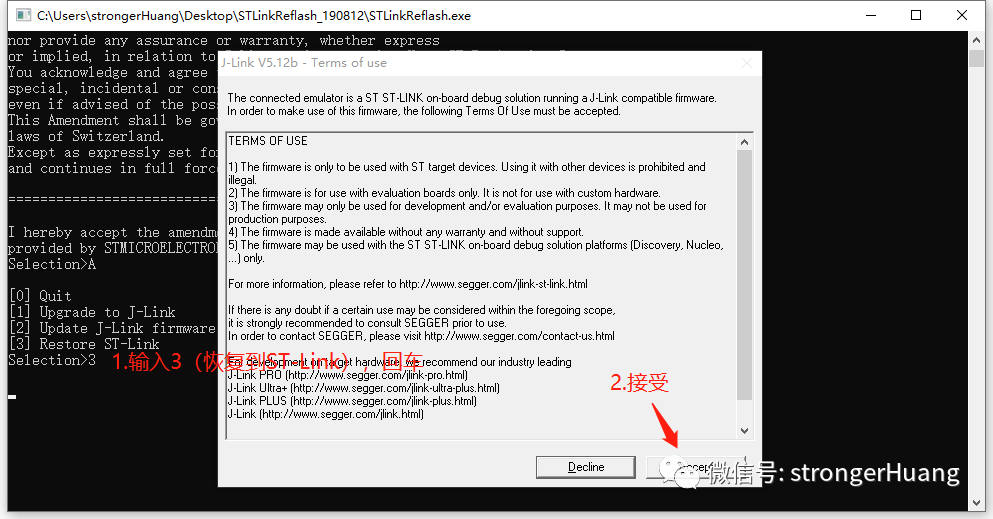

转换步骤和上面差不多，只需要到第4步的时候，选择输入3（恢复到ST-link）即可。

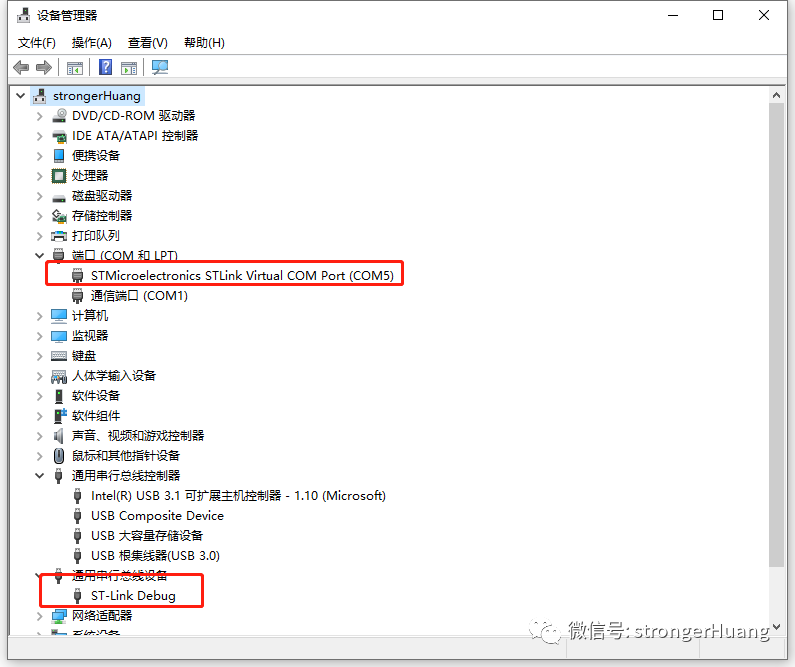

然后，你在电脑设备管理器能看到：
看到以上信息，说明你已经恢复成功了。
本文就分享到这里，更多说明可以参看：https://www.segger.com/products/debug-probes/j-link/models/other-j-links/st-link-on-board/
