-----充电头网拆解报告第2512篇-----
前言
公牛是国内知名的插座品牌，说起要买插座，很多人的第一反应就是公牛。伴随着手机及笔记本USB-C接口充电的普及，插线板也从传统意义上单一的插线板，加入USB-C快充功能，做到不再需要单独的充电器就能为手机等电子产品充电，方便又实用。
公牛推出了一款内置氮化镓的USB快充插座，这款插座具备两个新国标插孔，集成3C1A四个快充输出接口，支持67W快充输出。精致小巧，满足多个电器的使用需求，非常适合外出和出差使用。下面充电头网就带来公牛这款快充插座的拆解，看看内部的做工用料。
此前充电头网还拆解过公牛67W 3C1A山峰安全快充插座、公牛2A1C 20W快充电源净化插座、公牛20W 2A1C快充飞碟插座、公牛65W 2A1C快充插线板、公牛20W快充86面板、公牛20W 2A1C魔方插座等产品，欢迎查阅。
公牛67W氮化镓快充插座开箱

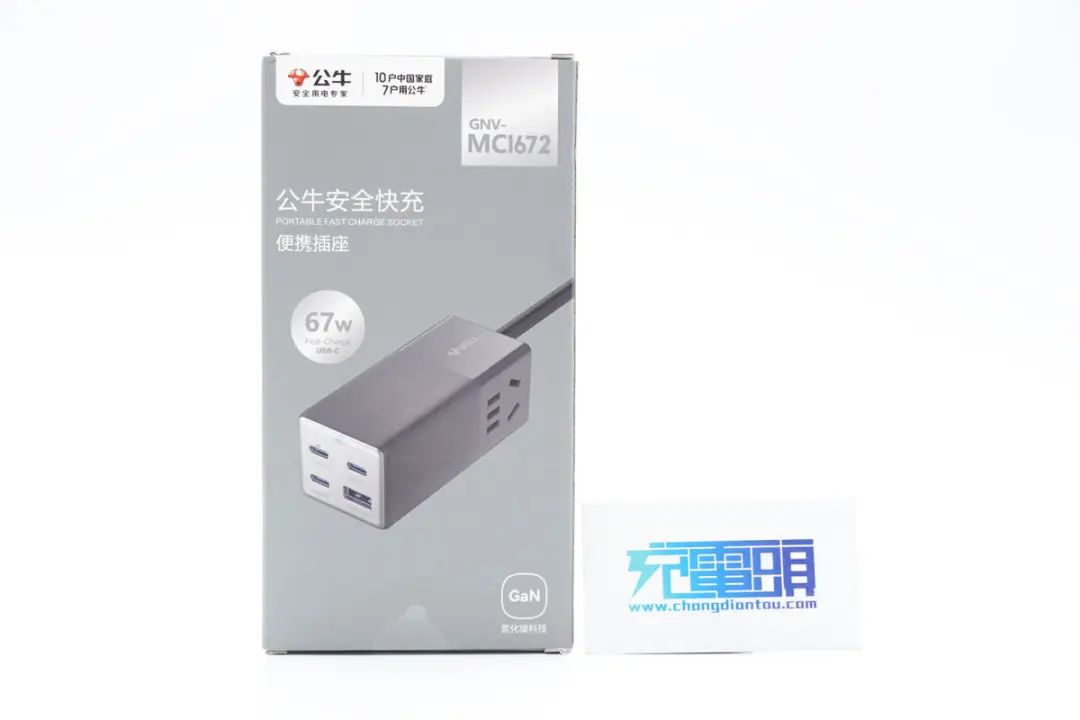

包装盒采用卵石灰为背景配色，正面印有公牛品牌、多功能插座外观图、型号以及功率。

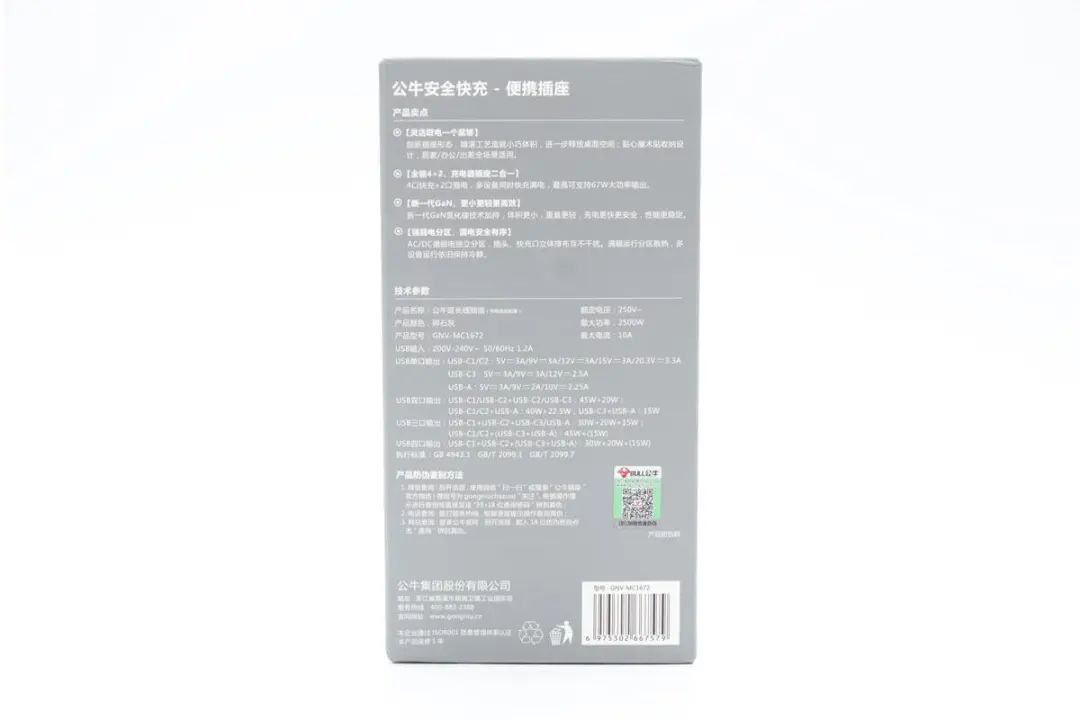

背面印有插座特色介绍、基本参数信息以及产品条形码、防伪码等。
产品参数特写，下面我们结合实物进行介绍。

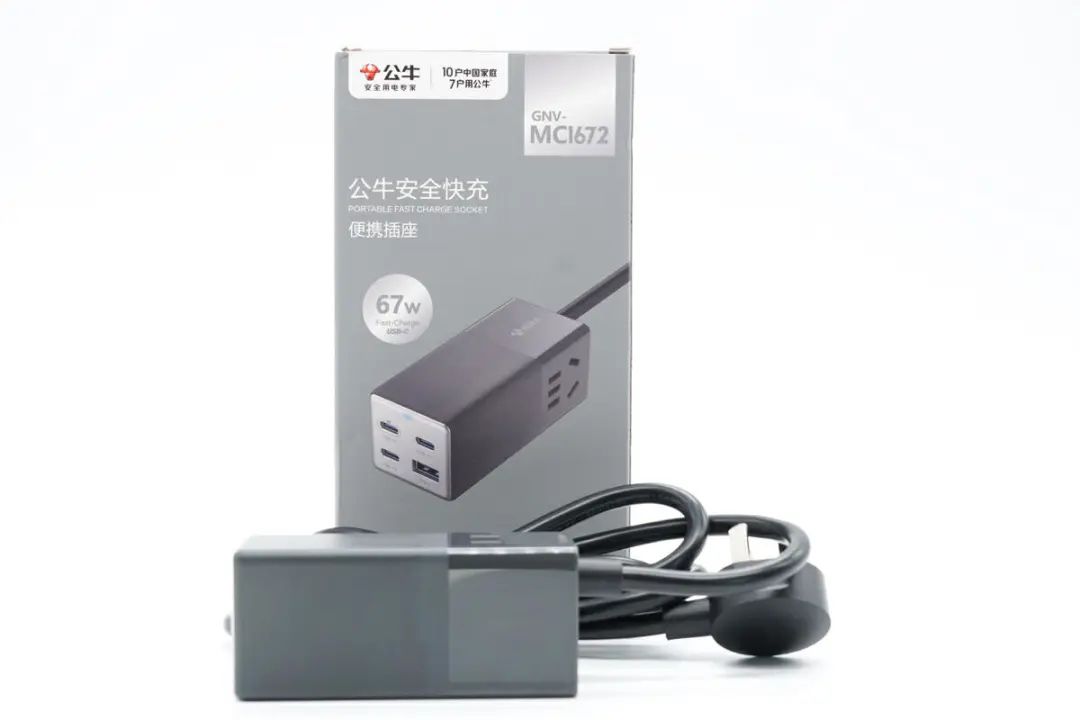

包装盒内仅公牛67W 氮化镓多功能插座外，并无附件，保修卡等与包装盒合一。

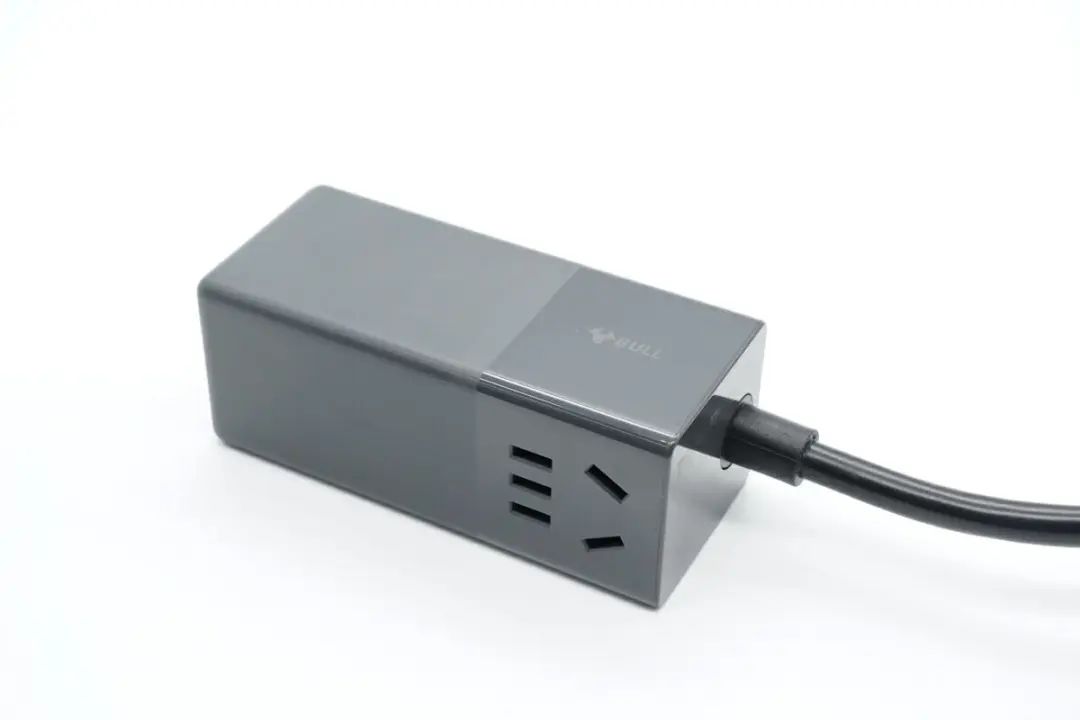

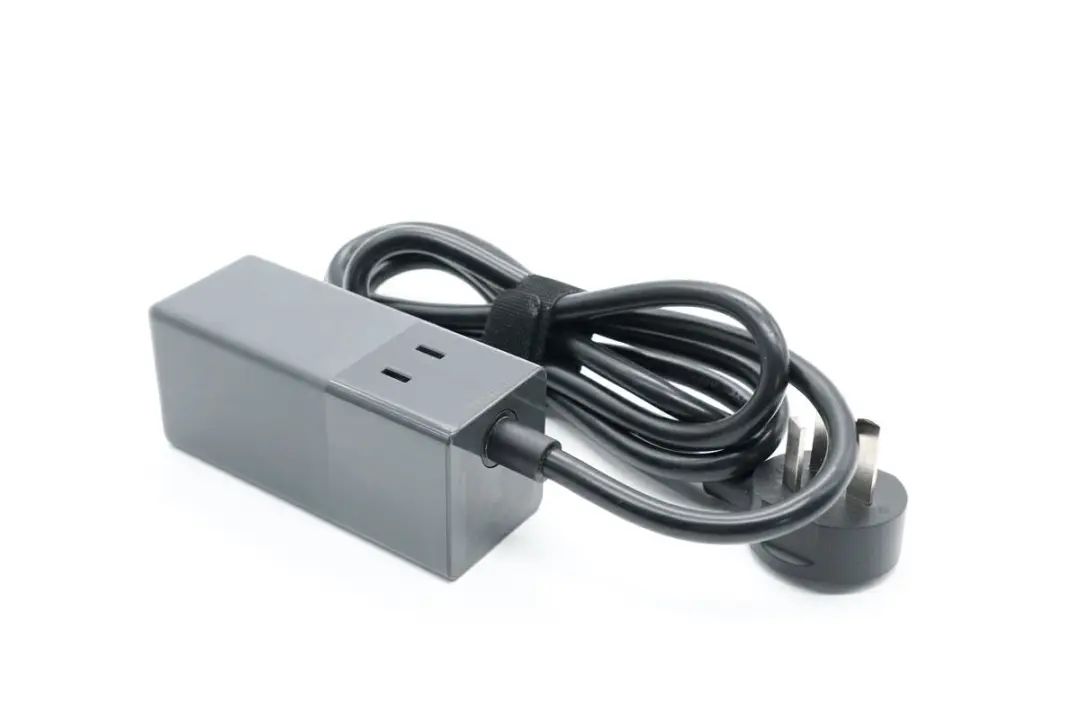

插座自带电源线，机身为长条方柱造型。

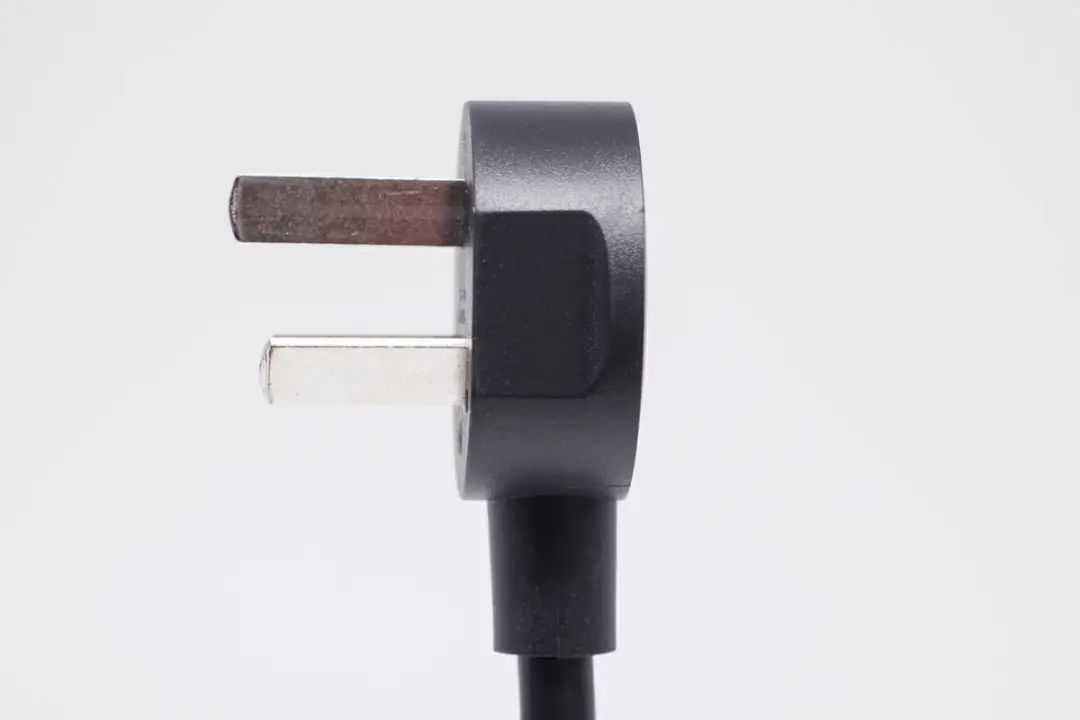

电源线采用三脚插头，可接地避免触电，插头两侧“切了一刀”形成凸出，方便插拔。

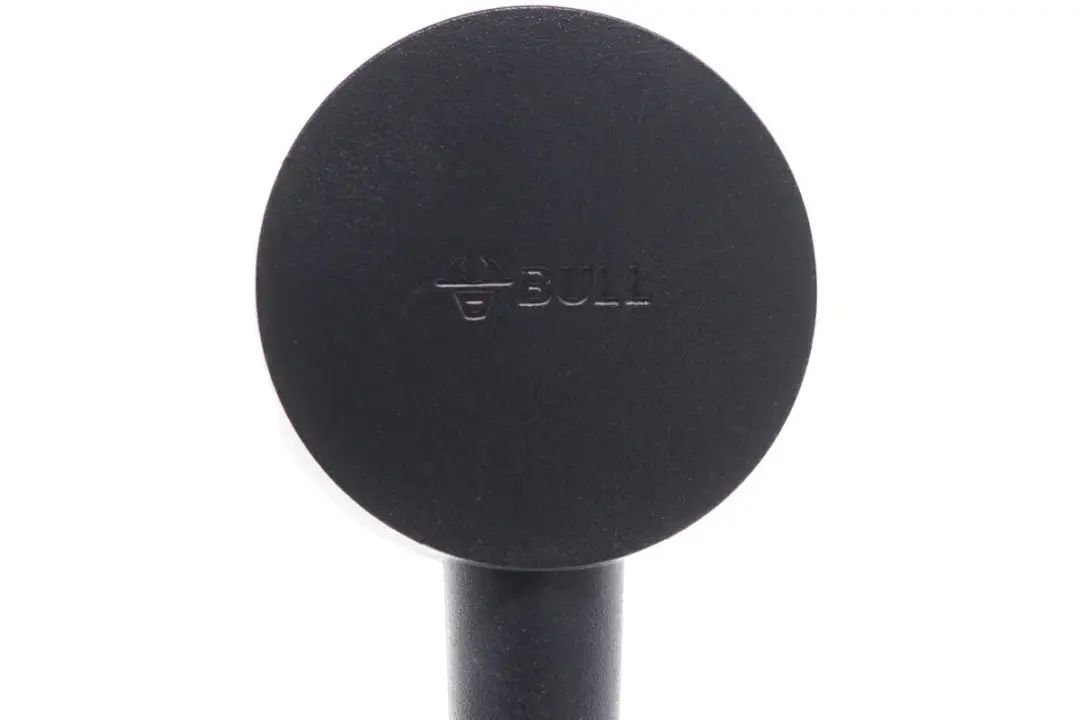

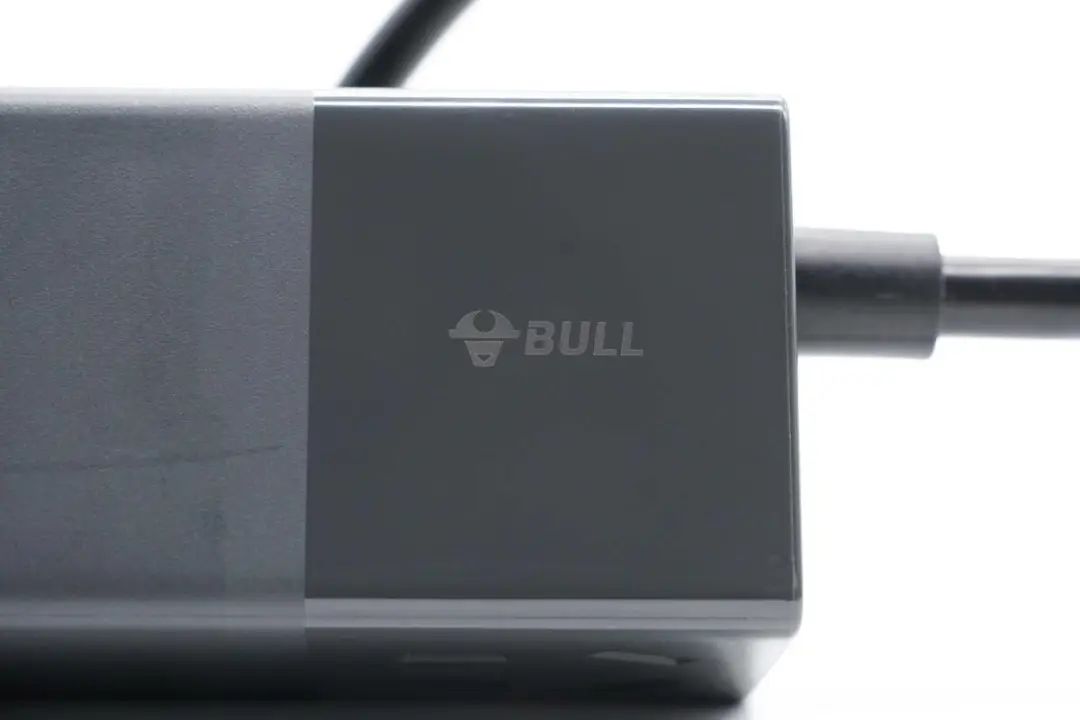

顶面中心设计有公牛品牌。

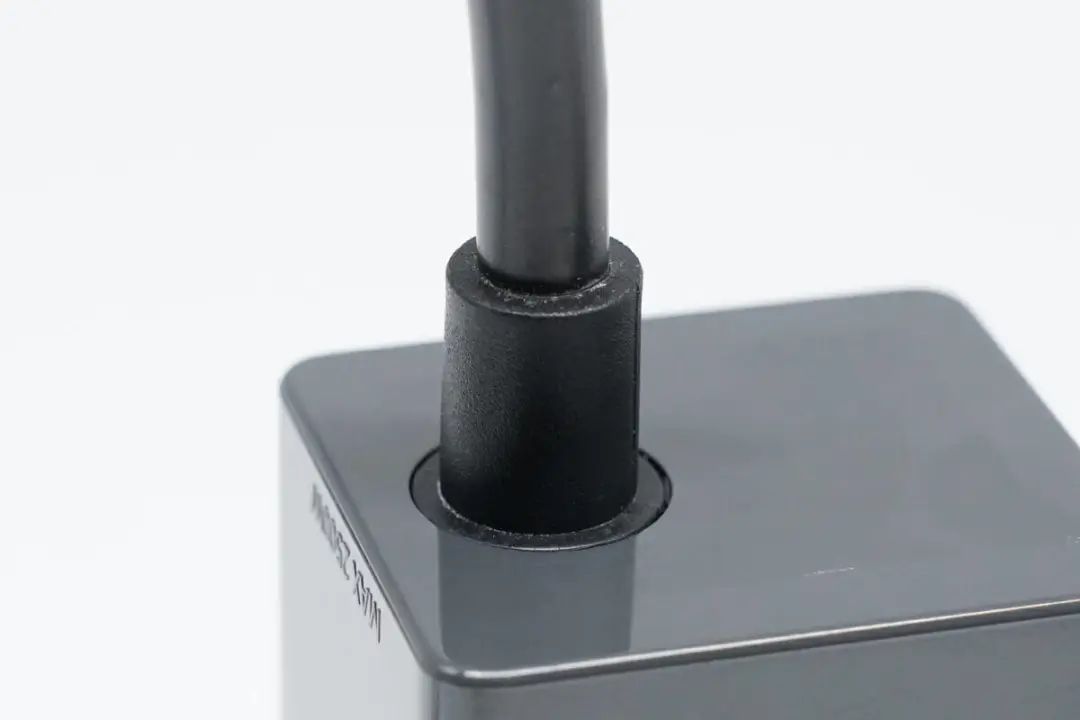

线缆和机身连接处采用胶套进行保护。
插座机身采用PC防火材质黑色外壳，表面亮面磨砂撞色设计，腰身各面间过渡圆润，而两端边缘棱角较为分明。
机身顶面亮面区域设计有公牛品牌。
一侧设有3+2新国标组合插孔。

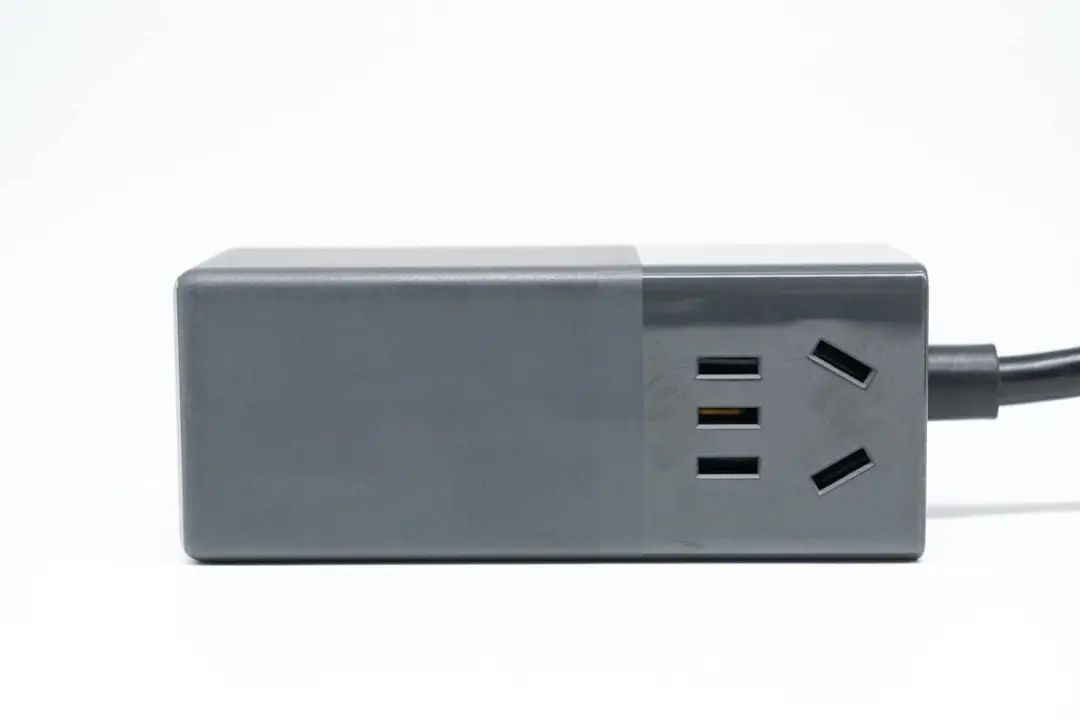

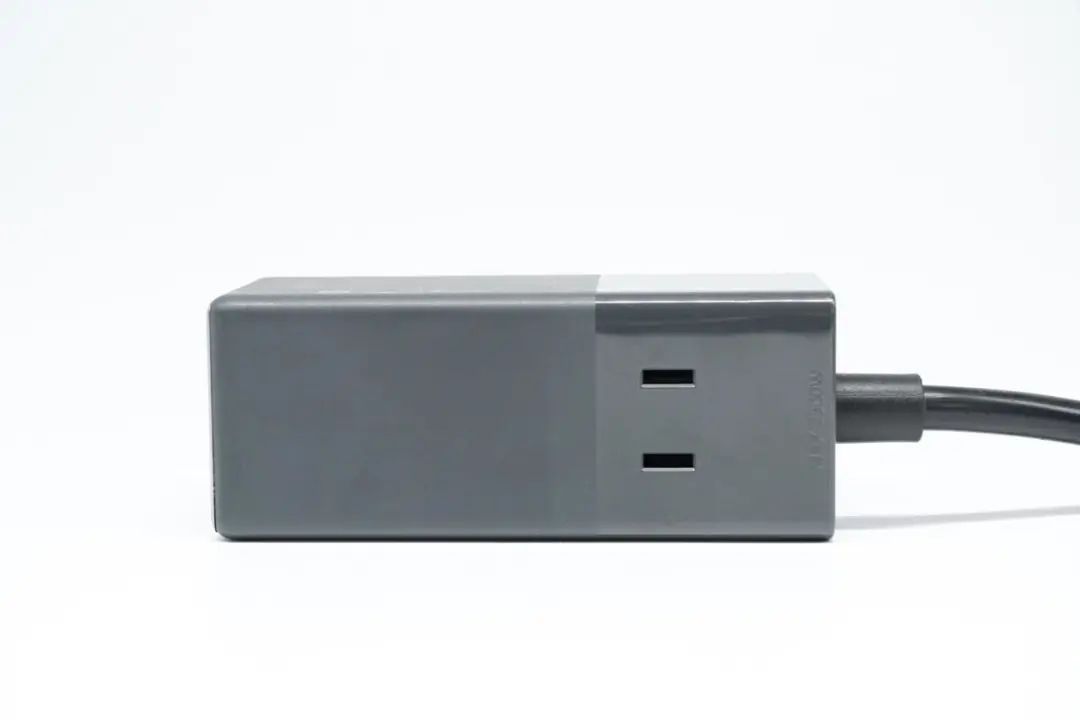

另一侧设有一组双脚插孔。

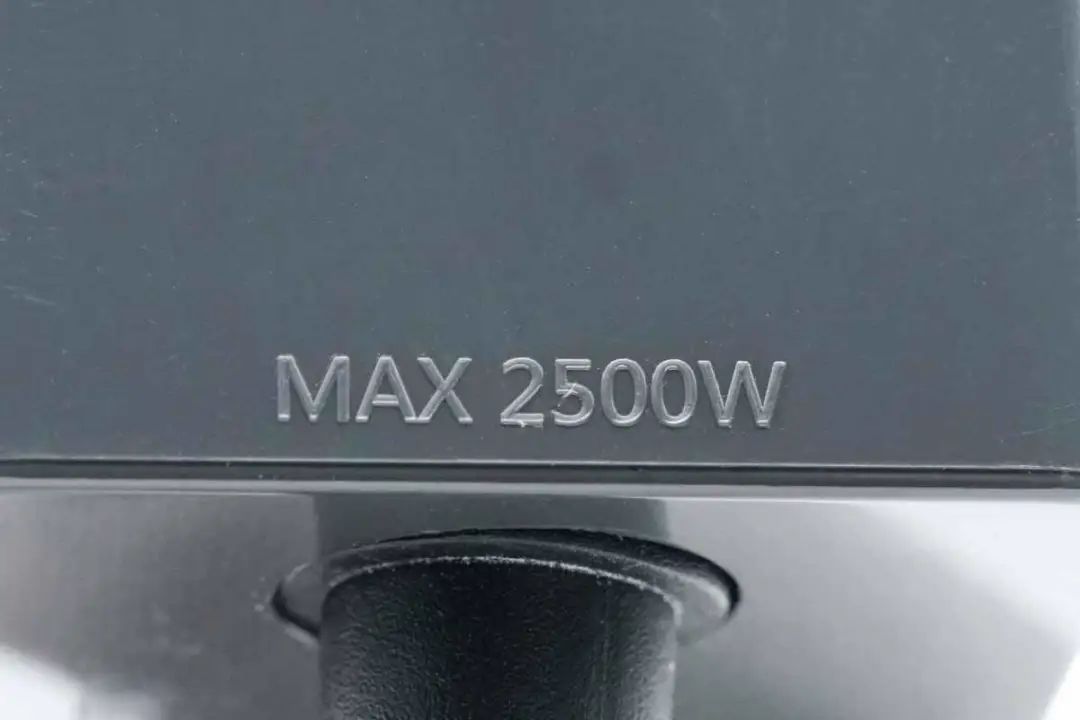

边缘处设有MAX 2500W字样，表明插座最大承载功率。

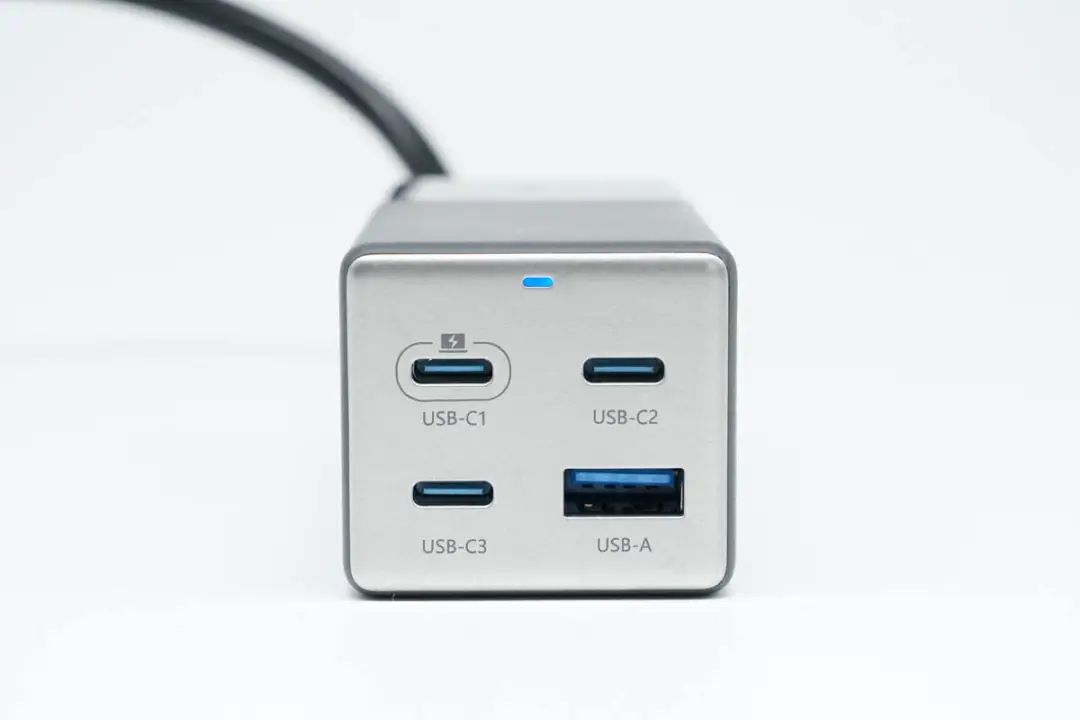

输出端设有银色装饰板，配备3C1A四个USB接口以及指示灯，不仅接口胶芯都是蓝色，通电后指示灯也是蓝色。

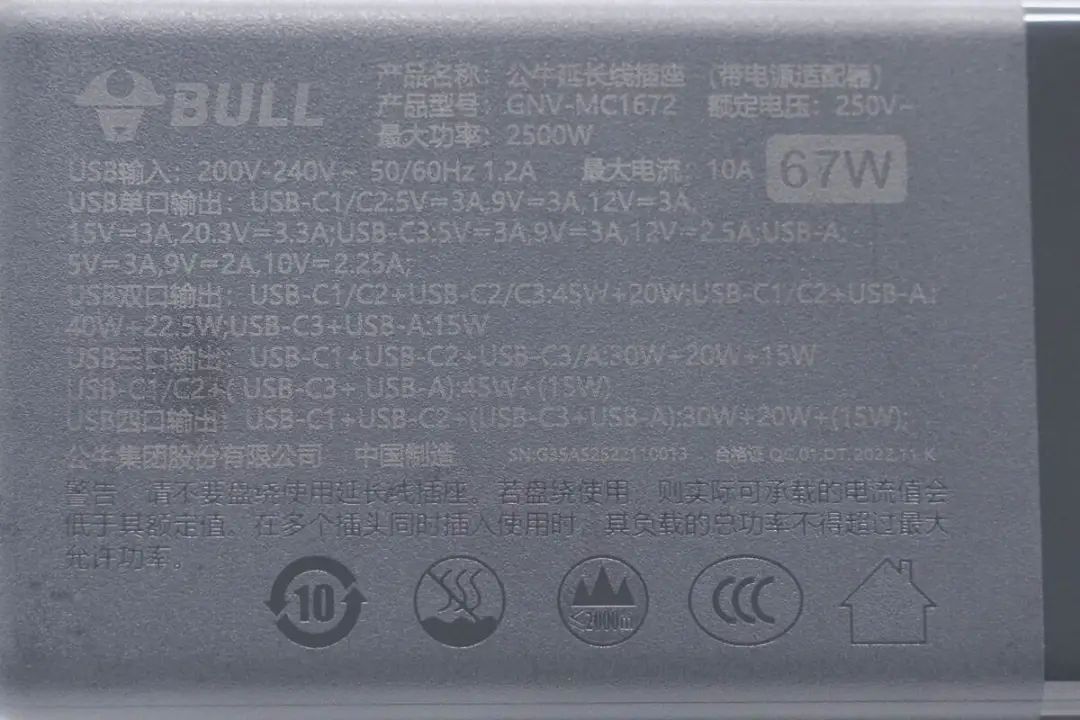

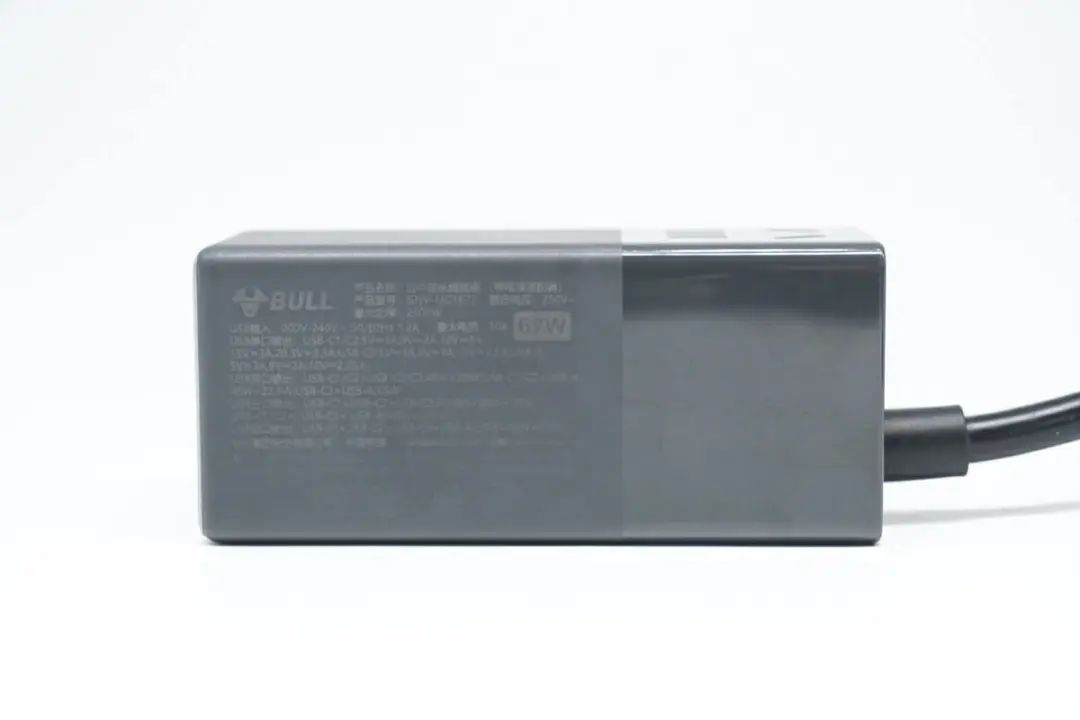

机身底部印有产品信息。

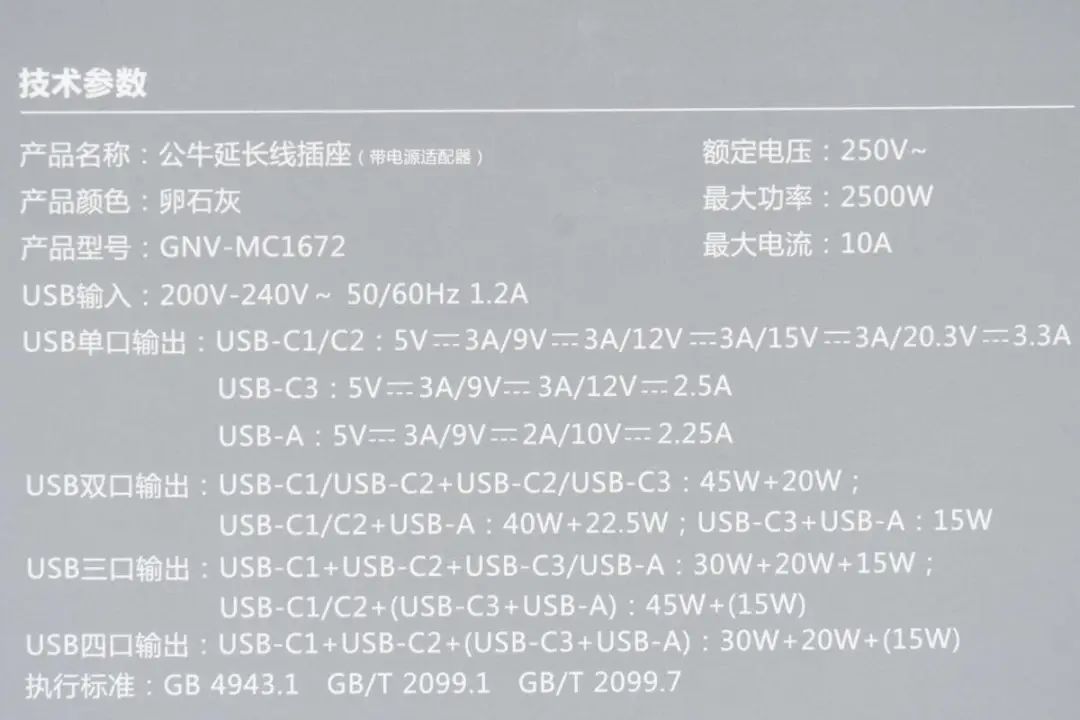

产品参数特写
型号：GNV-MC1672
额定电压：250V~
最大电流：10A
最大功率：2500W
USB输入：200-240V~ 50/60Hz 1.2A
USB单口输出：
USB-C1/C2：5V3A、9V3A、12V3A、15V3A、20.3V3.3A
USB-C3：5V3A、9V3A、12V2.5A
USB-A：5V3A、9V2A、10V2.25A
USB双口输出：
USB-C1/C2+USB-C2/C3：45W+20W
USB-C1/C2+USB-A：40W+22.5W
USB-A+USB-C3：15W
USB三口输出：
USB-C1+C2+USB-C3/A：30W +20W+15W
USB-C1/C2+（USB-C3+USB-A）：45W+15W
USB四口输出：
USB-C1+USB-C2+（USB-C3+USB-A）：30W+20W+15W
产品通过了CCC认证。

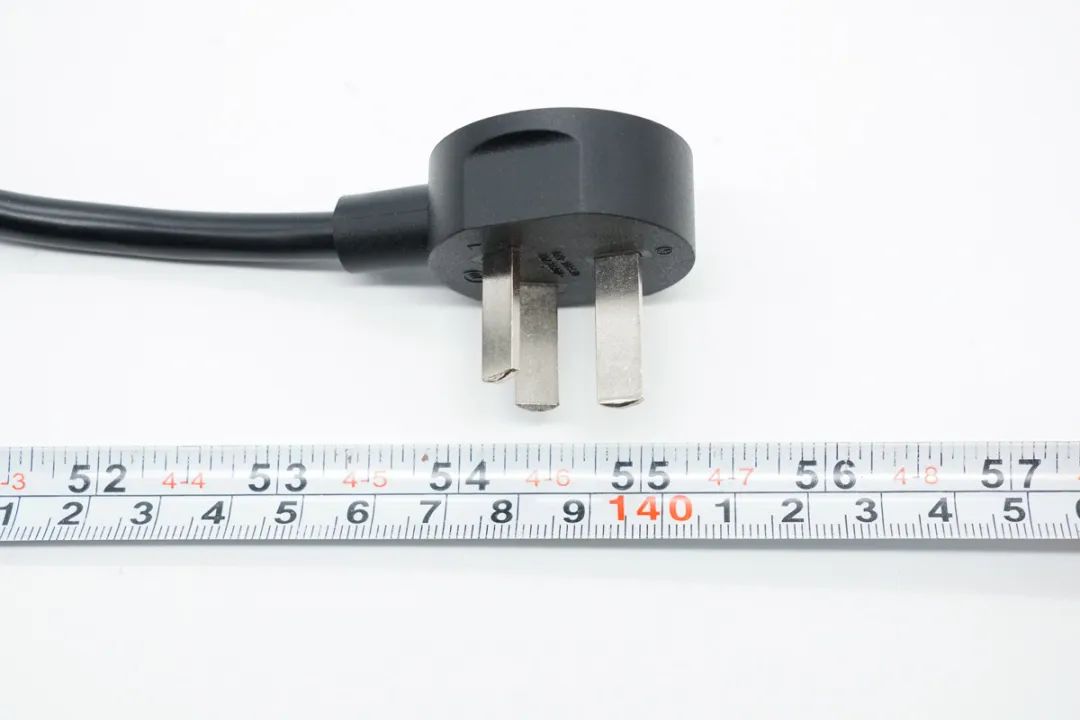

测得电源线长度约为140cm。

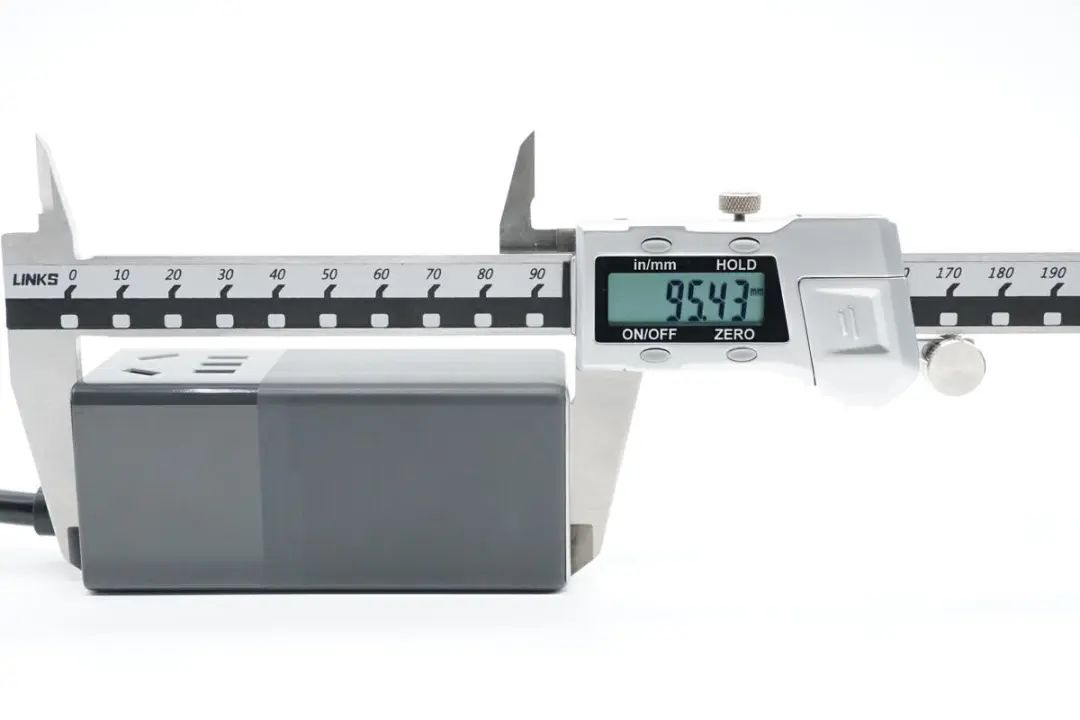

插座机身长度为95.43mm。

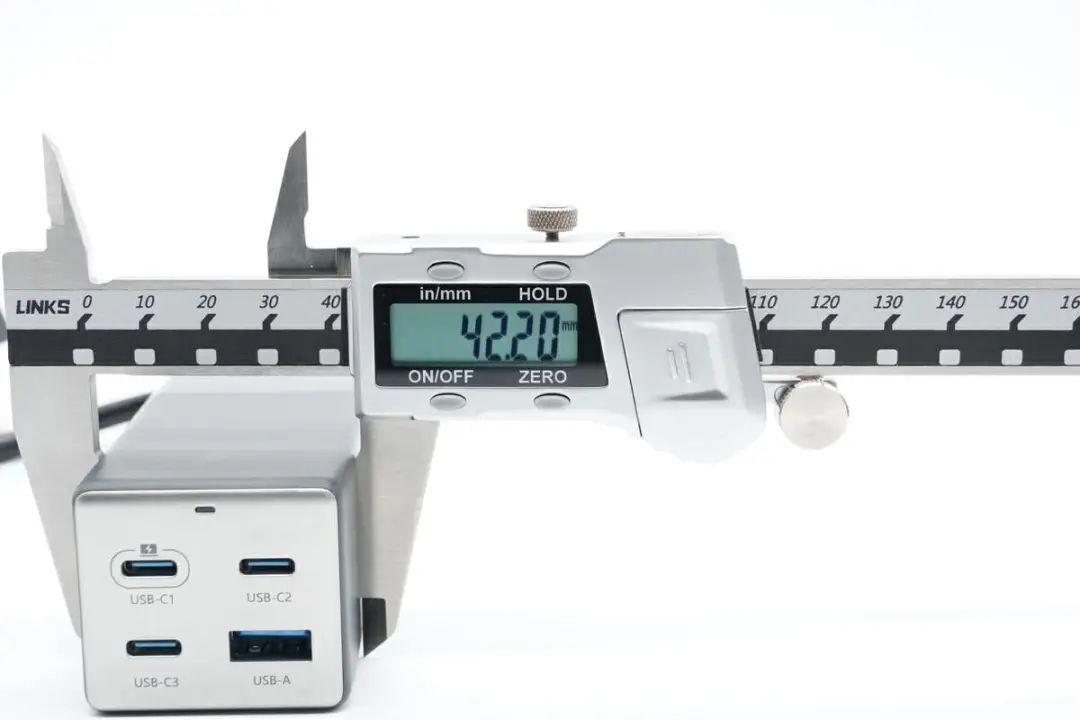

宽度为42.2mm。

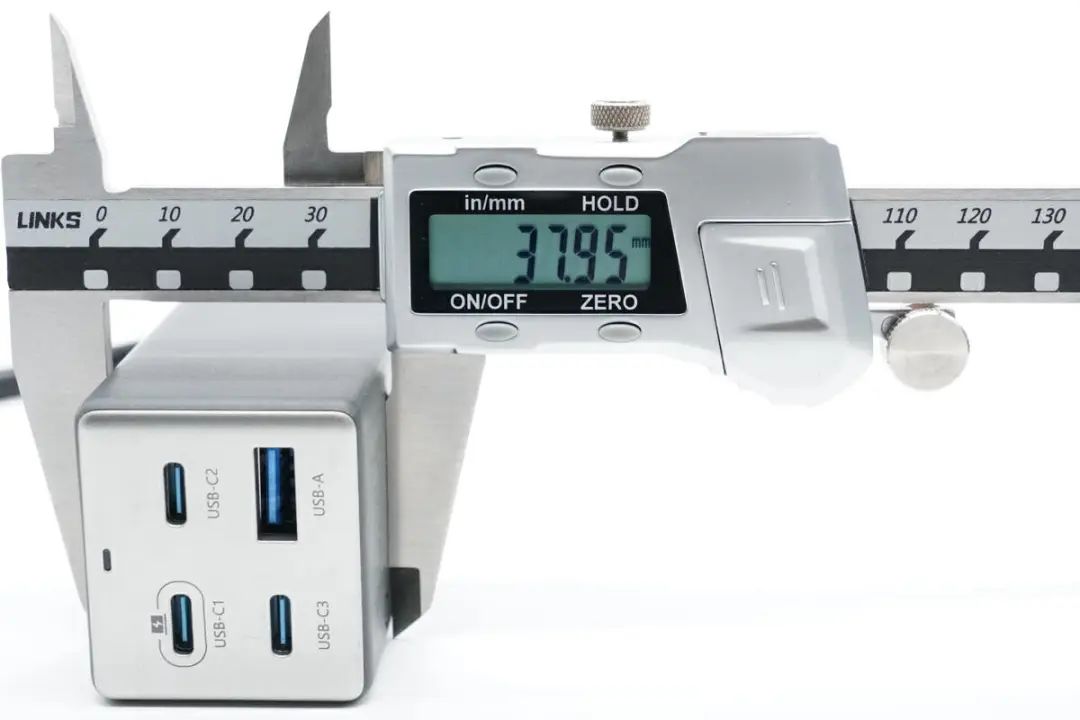

厚度为37.95mm。

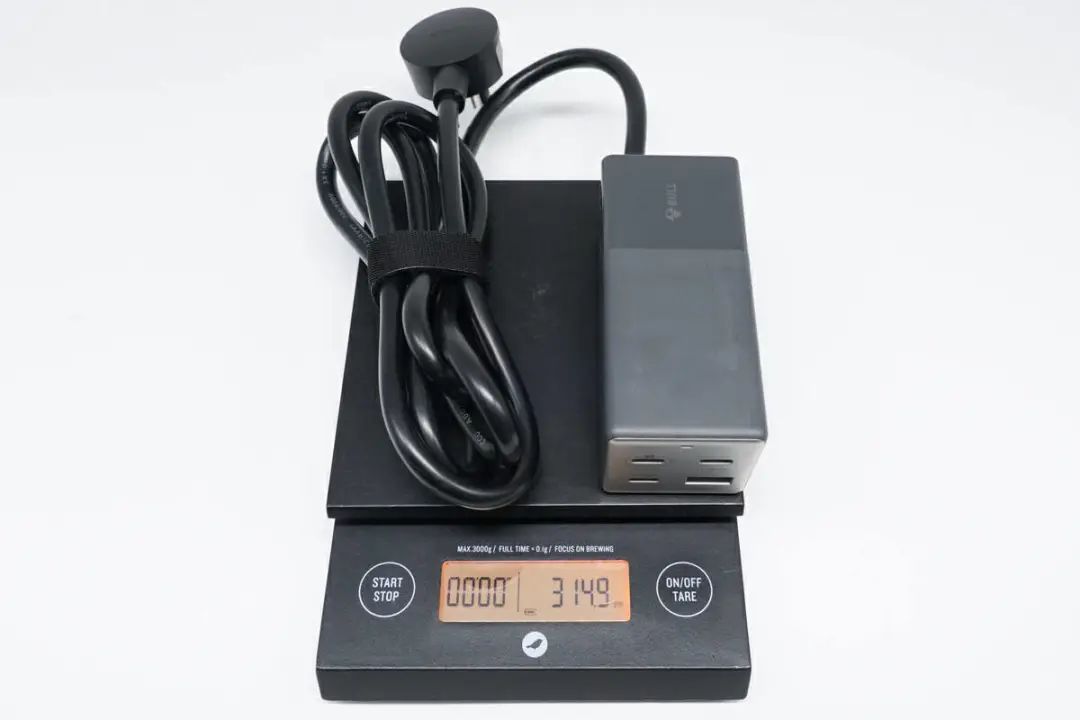

整体重量约为315g。

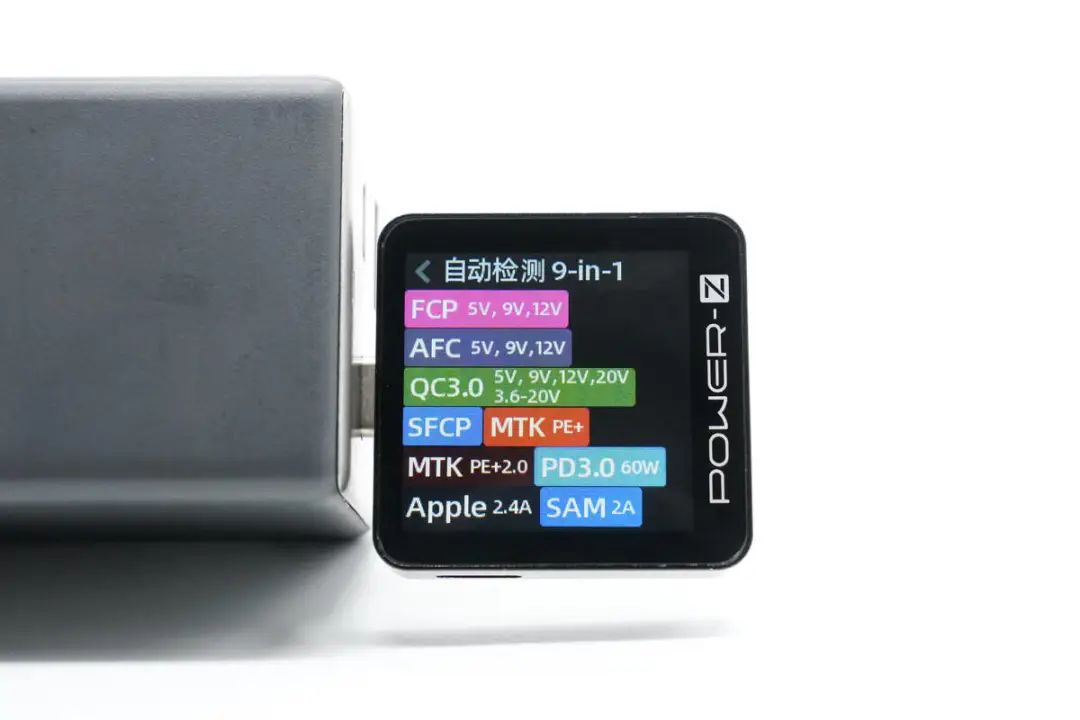

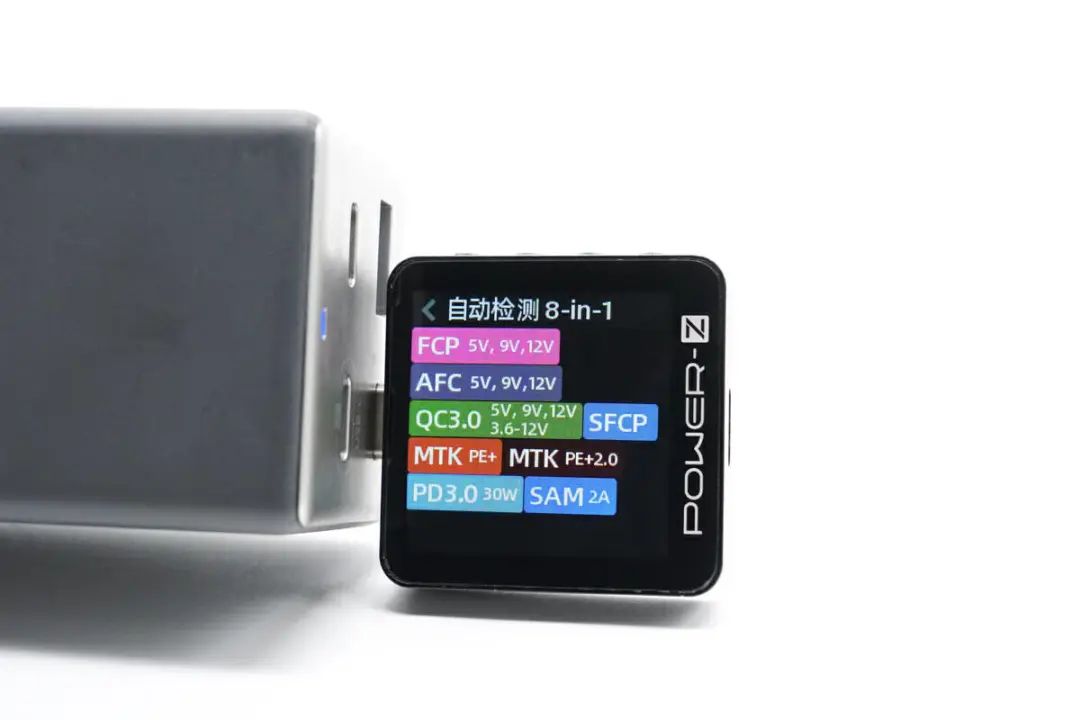

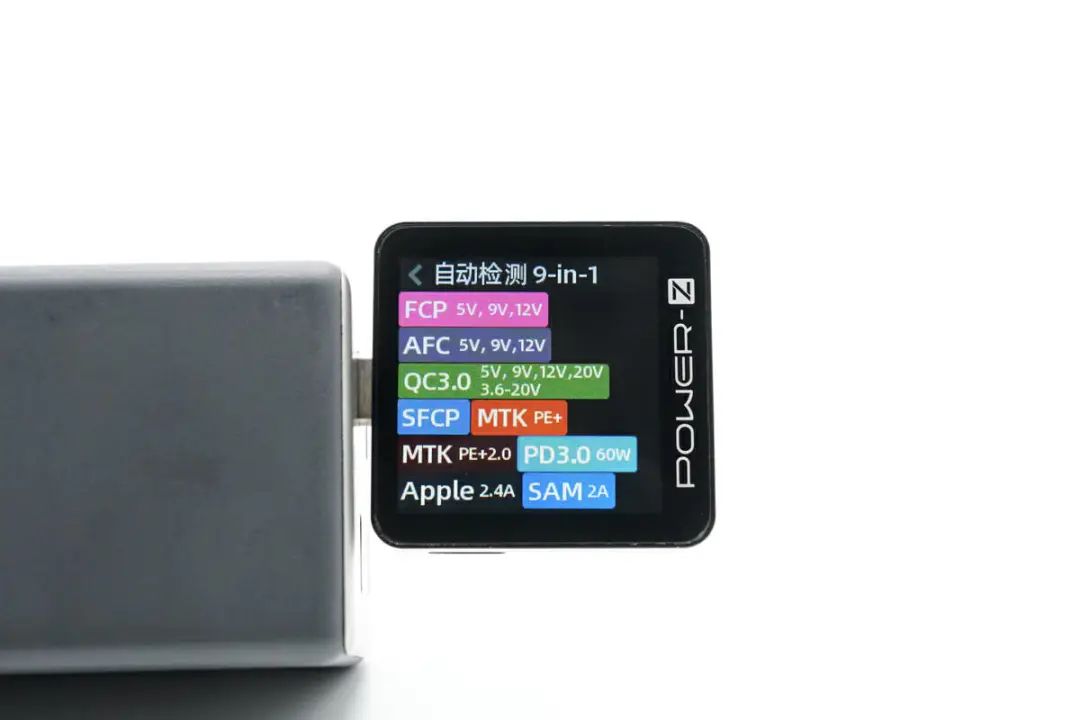

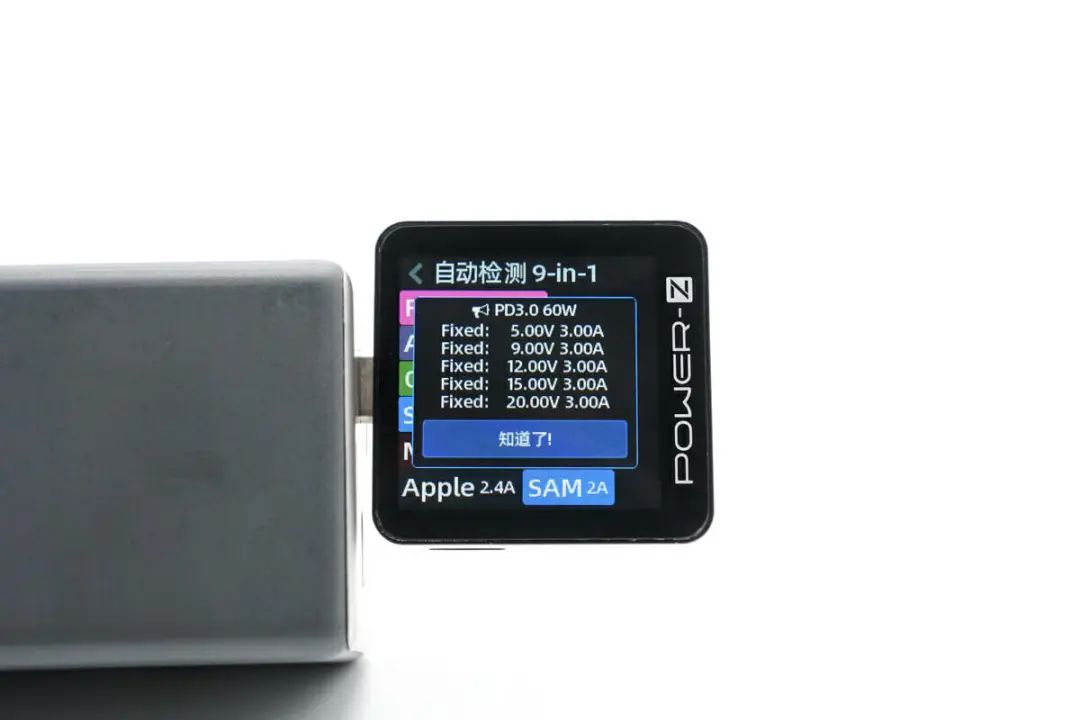

使用ChargerLAB POWER-Z KM003C实测USB-C1端口支持FCP、AFC、QC3.0、SFCP、MTK 和 PD3.0 等快充协议，协议覆盖较为广泛，能对市面上主流机型进行快充。

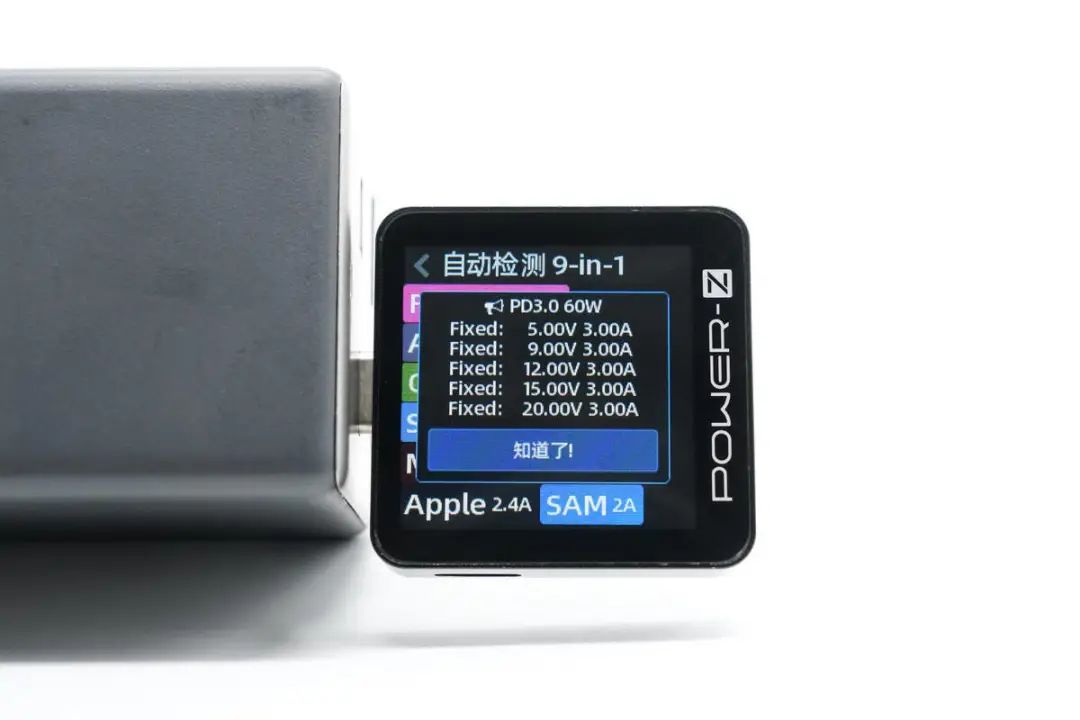

PDO报文方面，C1端口支持 5V3A、9V3A、12V3A、15V3A和20V3A五组固定电压档位。
测得USB-C2端口兼容协议和USB-C1口的完全一样。
PDO报文显示也相同，即USB-C1和USB-C2口支持功率盲插使用。
实测USB-C3端口支持FCP、AFC、QC3.0、SFCP、MTK 和 PD3.0 等快充协议。

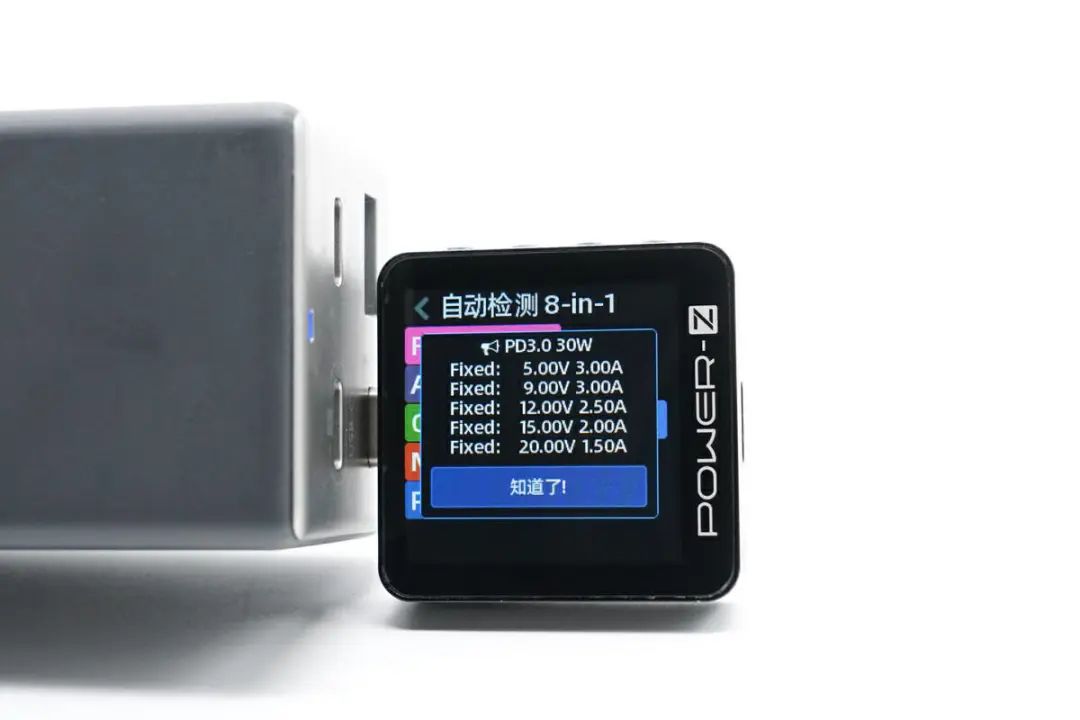

此外还支持 5V3A、9V3A、12V2.5A、15V2A和20V1.5A五组固定电压档位。

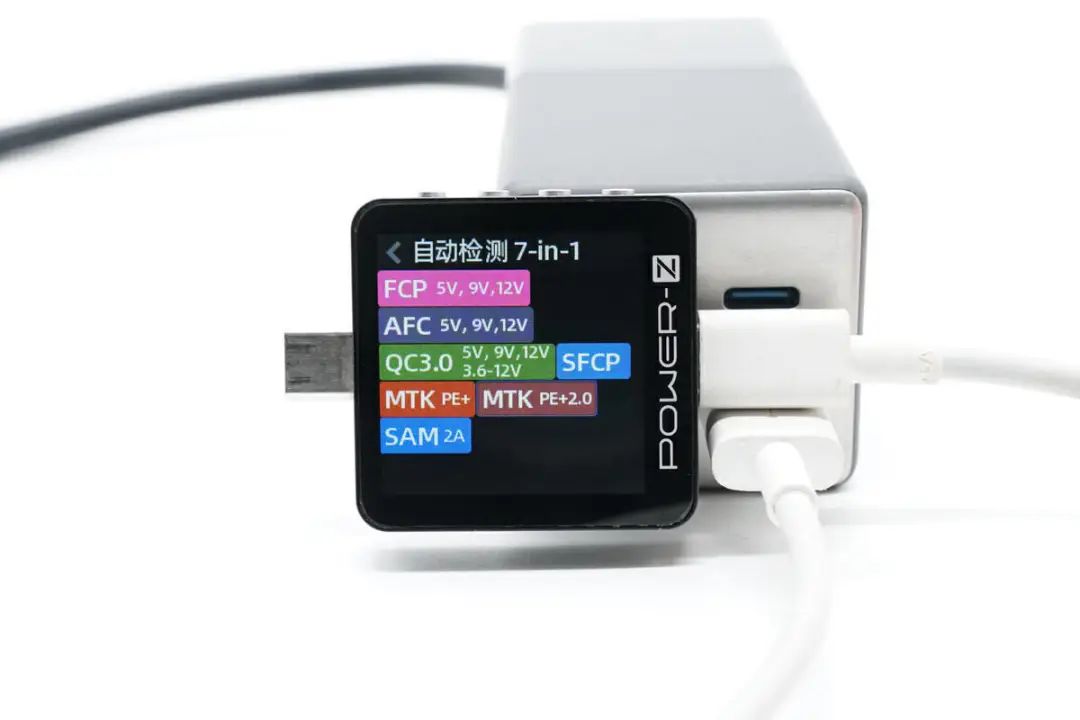

实测USB-A端口支持FCP、AFC、QC3.0、SFCP、MTK 和 SAM 2A等充电协议。
公牛67W氮化镓快充插座拆解
看完了公牛这款插座的外观和测试，下面就进行拆解，一起来看看内部的用料和设计。

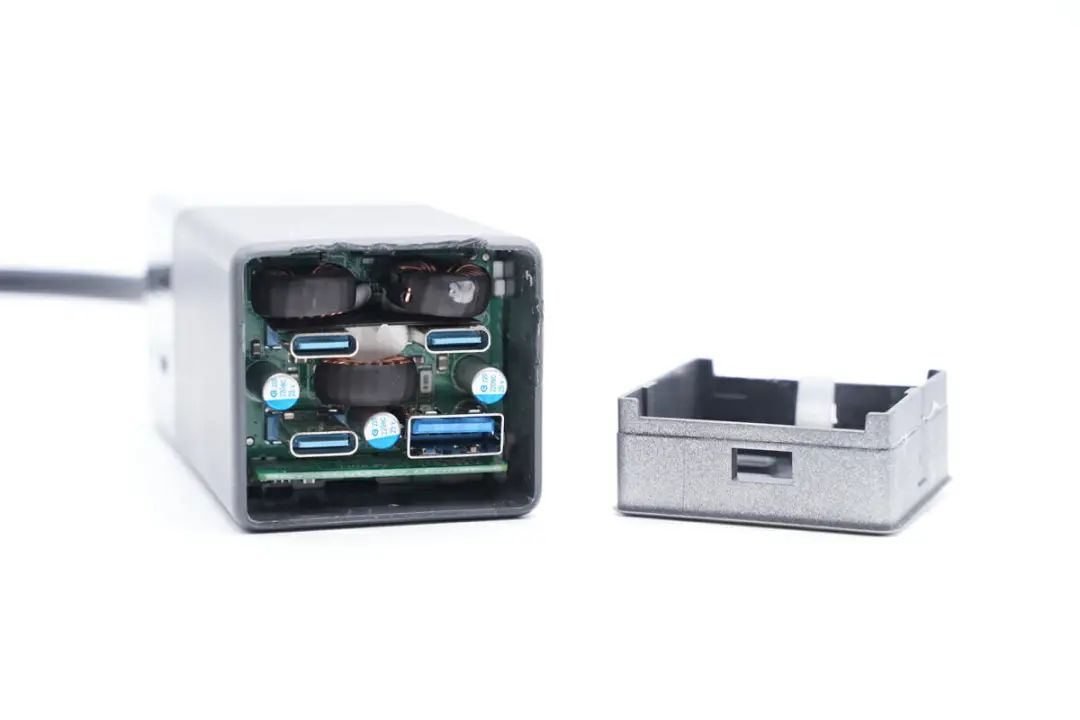

首先撬开输出端外壳，露出内部PCBA模块。

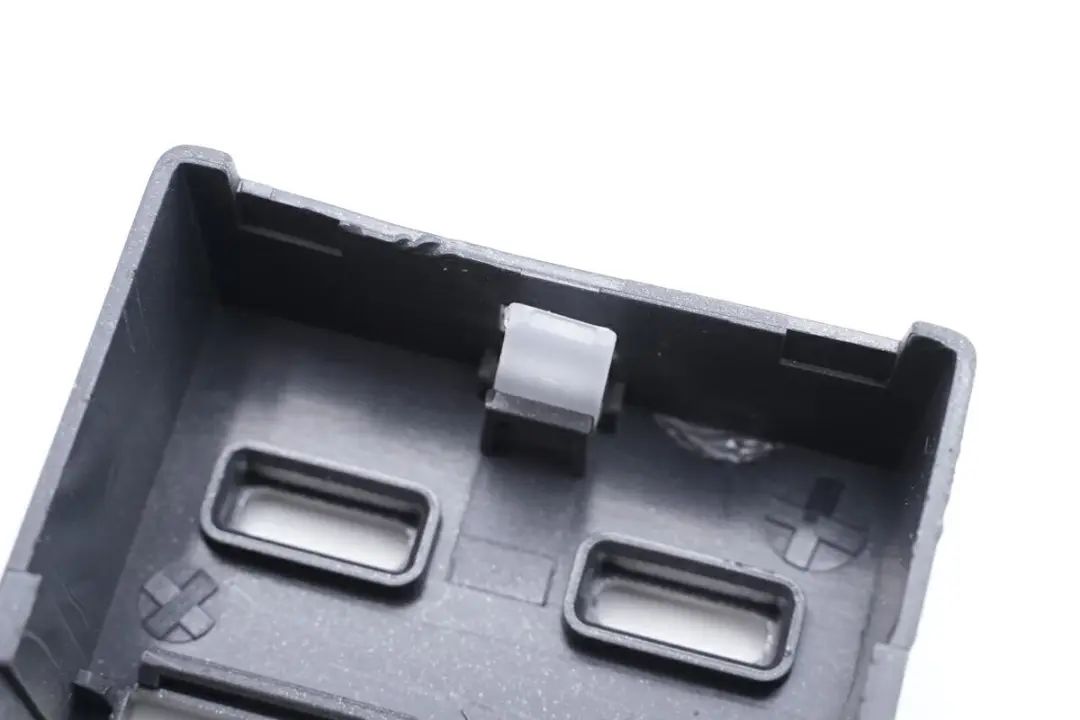

外壳内部固定导光条，用于电源指示。

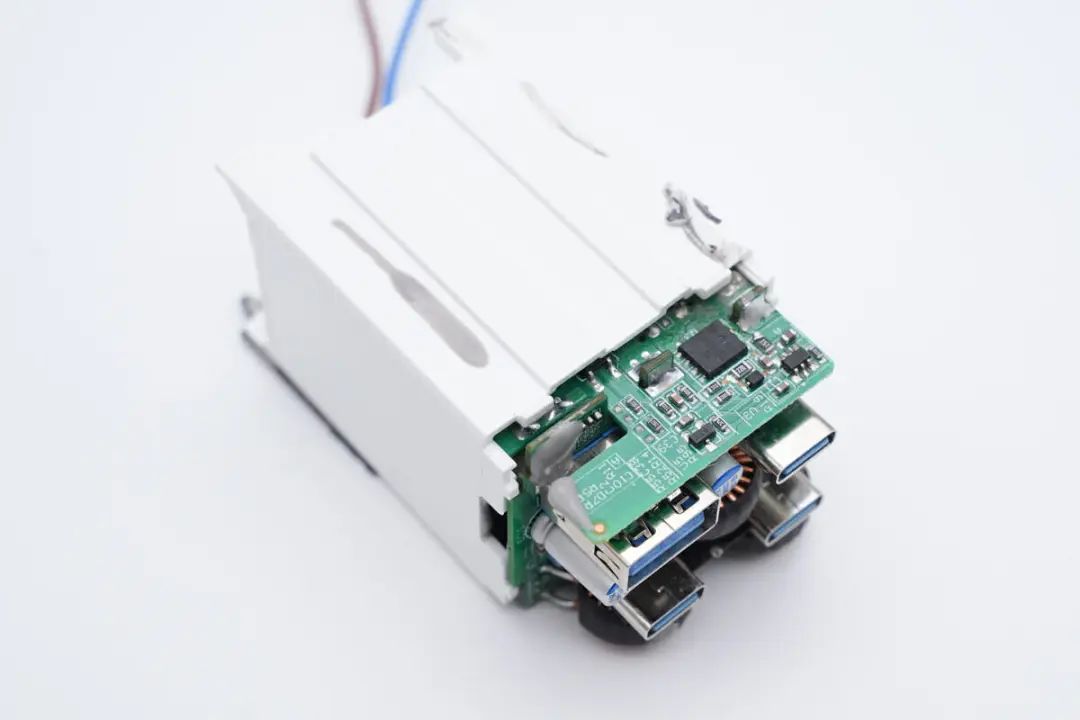

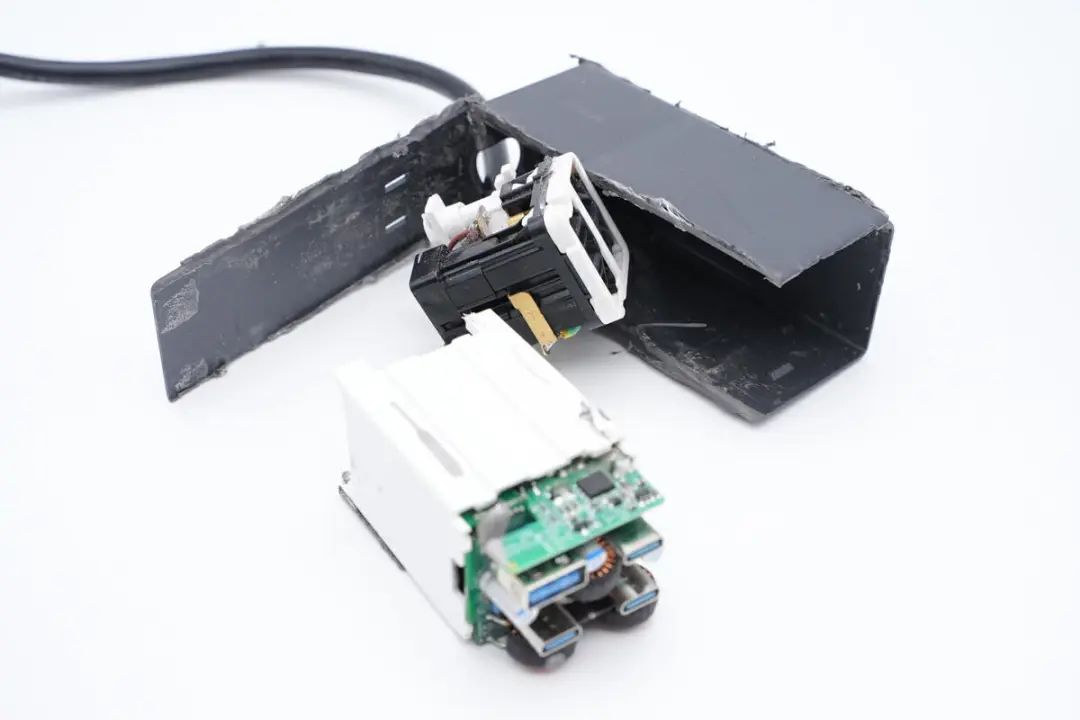

使用切割机切开插座外壳，取出内部快充PCBA模块和插座模块。

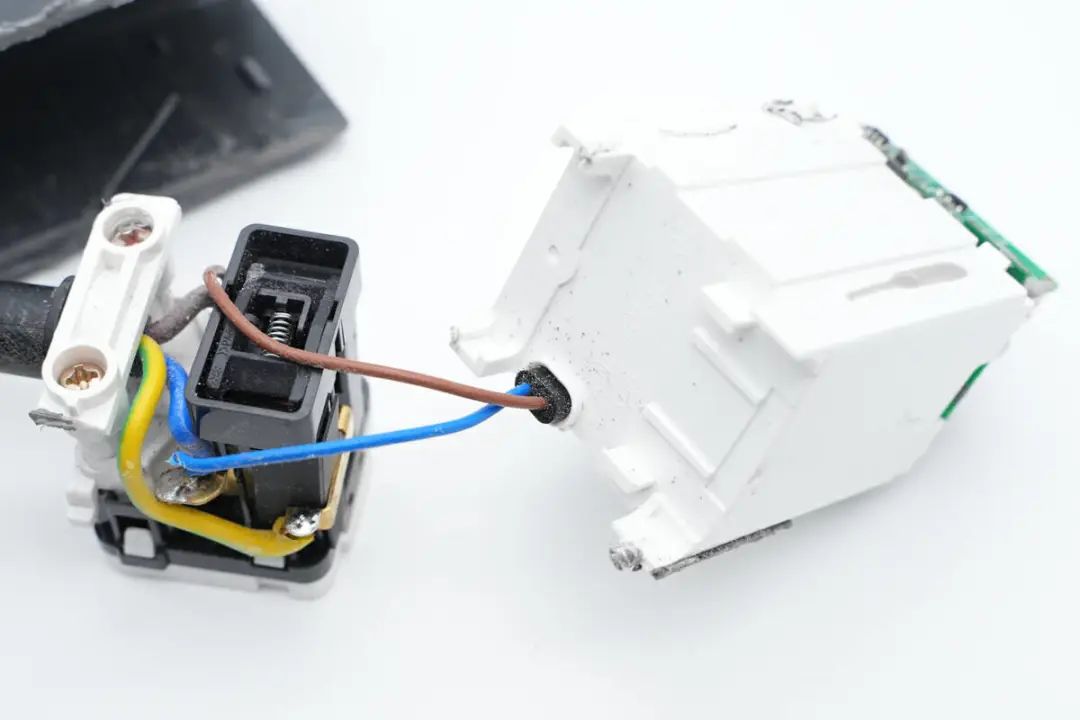

快充PCBA模块通过导线连接到插座模块供电。

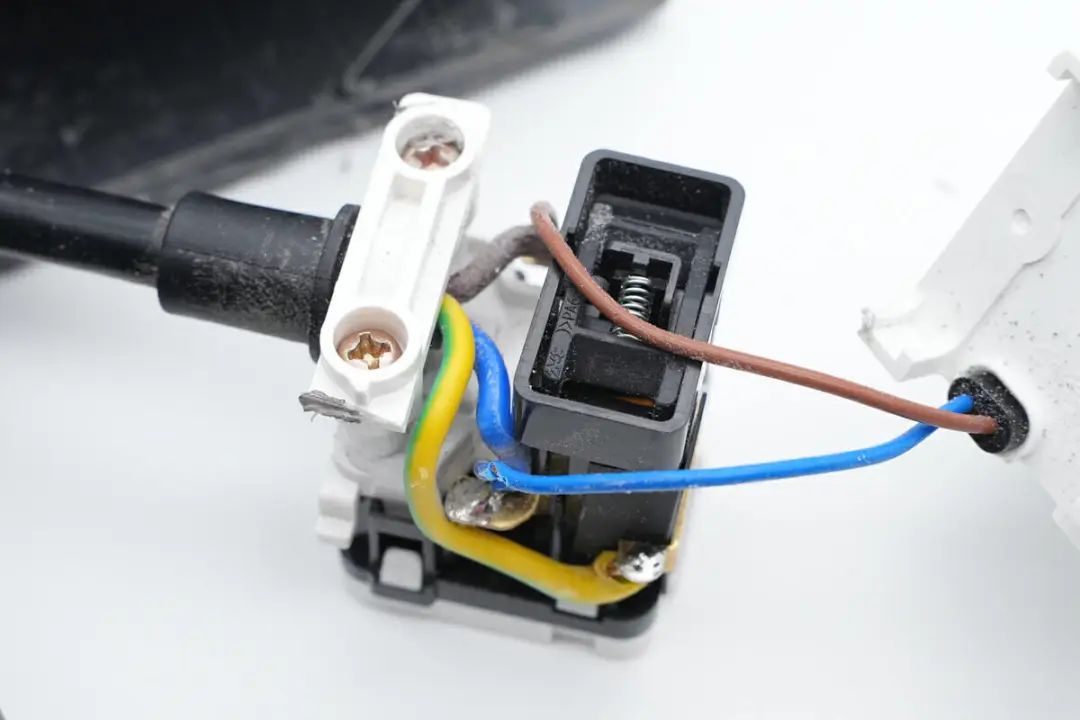

输入导线通过线卡固定，与插座模块通过焊接连接。
快充PCBA模块外套塑料外壳固定。

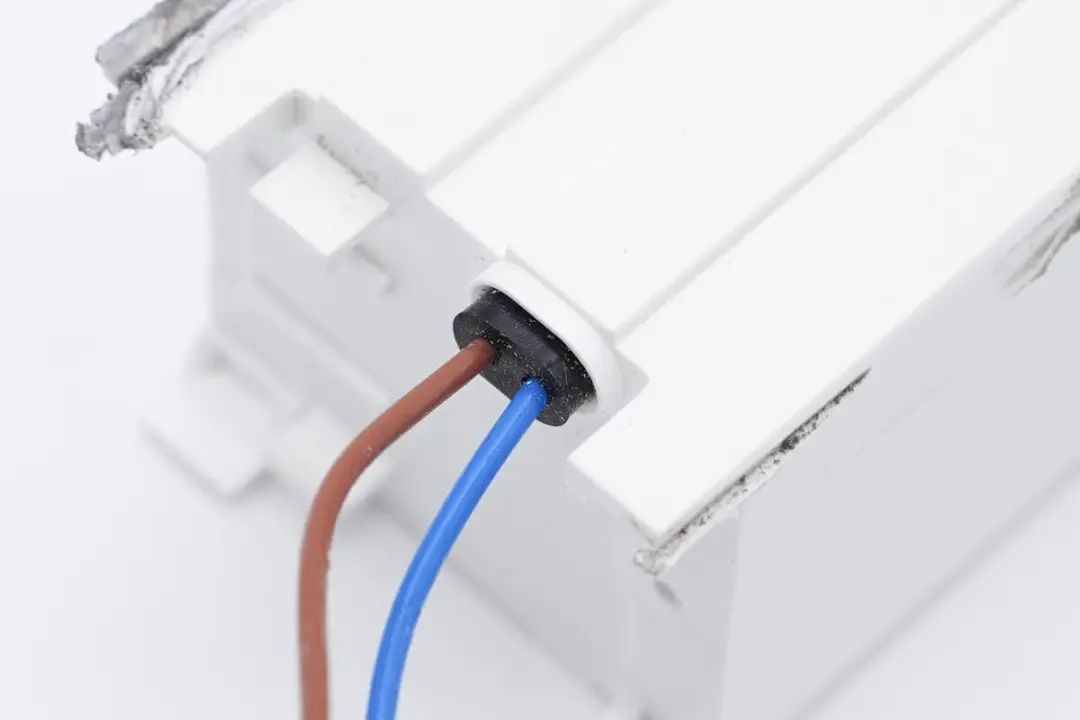

导线与壳体之间采用黑色橡胶塞密封。

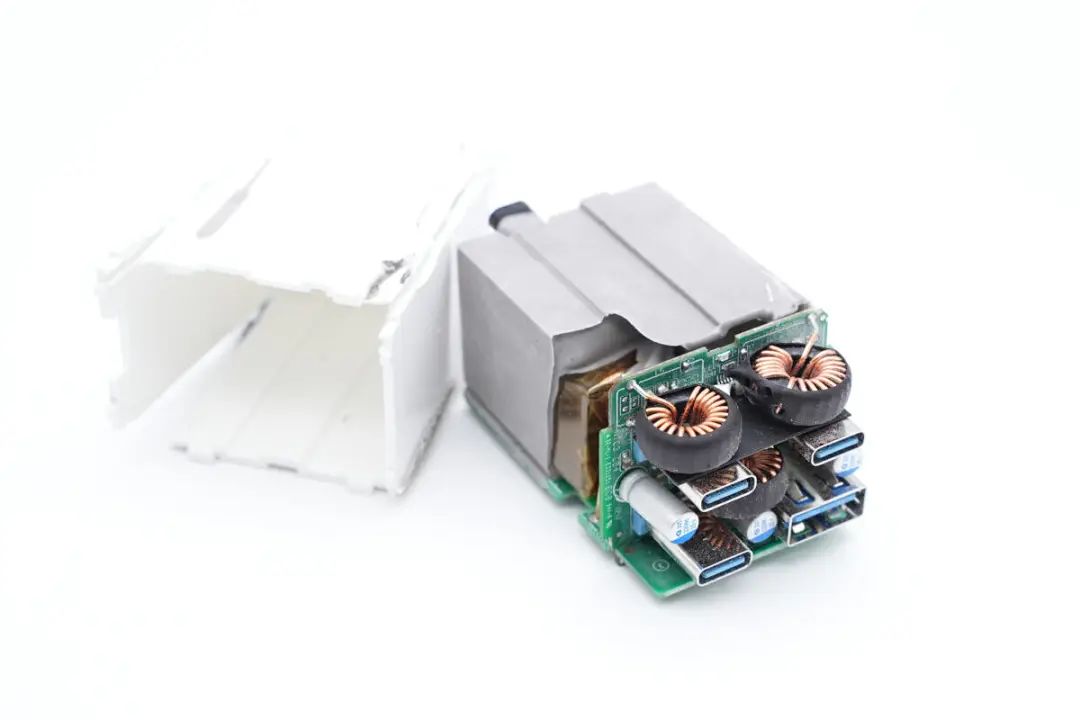

再使用切割机切开内部白色外壳，取出快充PCBA模块。公牛67W氮化镓快充插座内部采用灌封胶工艺，增强散热性能，同时起到加固作用，提升产品可靠性。
快充PCBA模块通过多块小板焊接组成，输出降压电感和输出母座等元件焊接在垂直小板上。

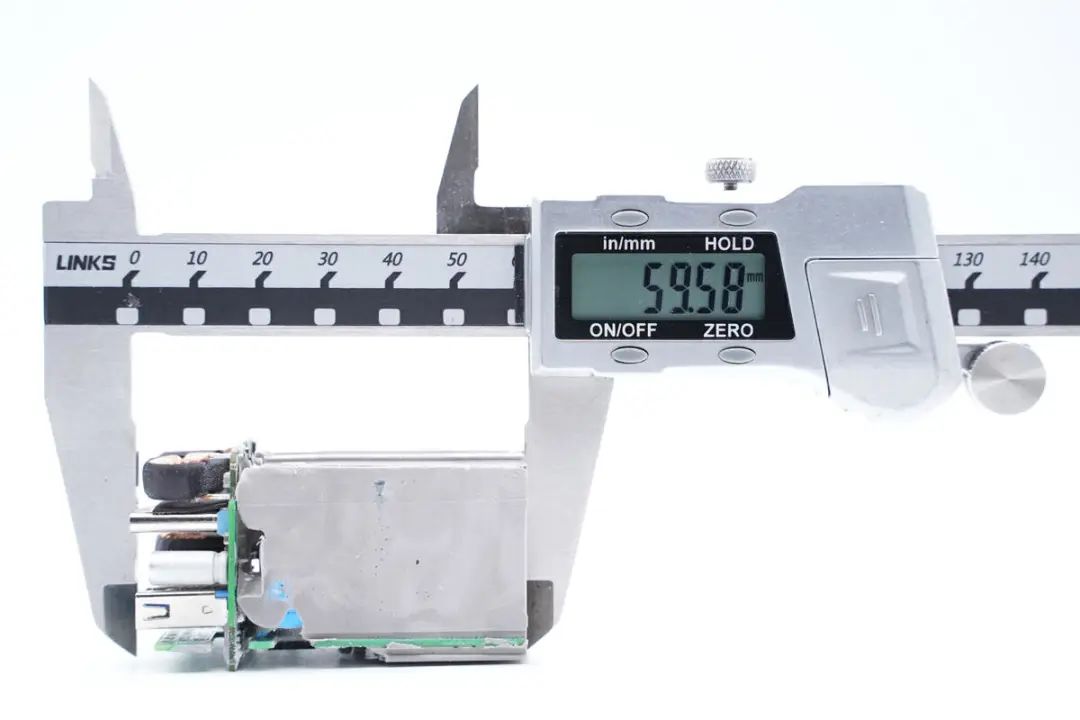

使用游标卡尺测得PCBA模块长度约为59.58mm。

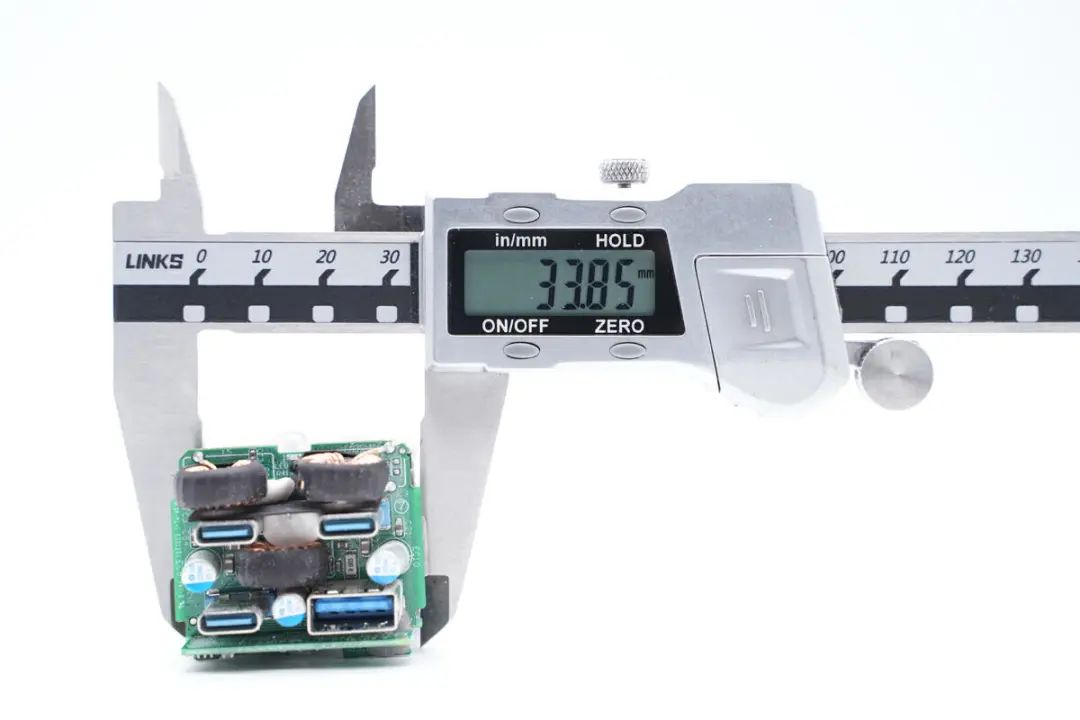

PCBA模块宽度约为33.85mm。

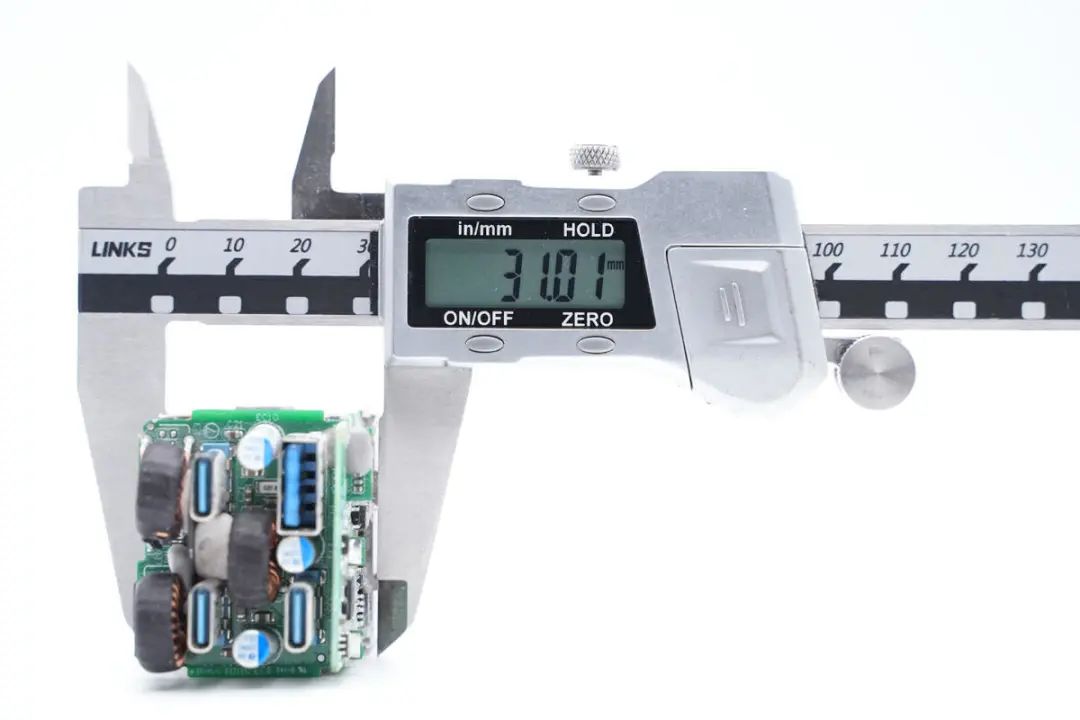

PCBA模块高度约为31mm。

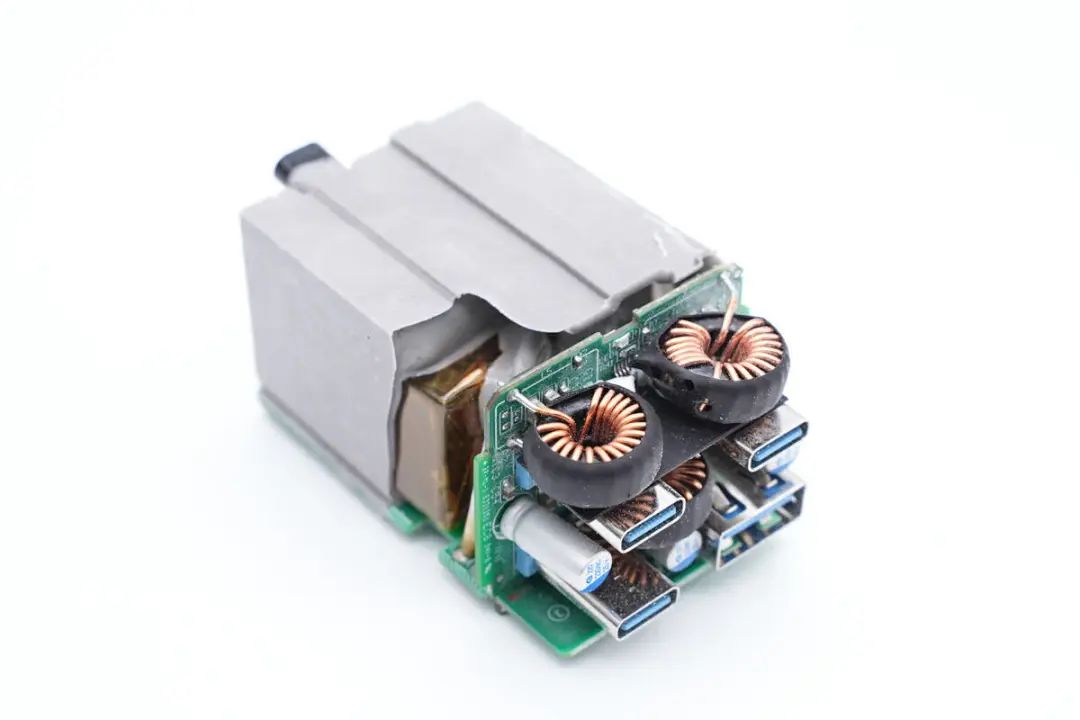

清理掉PCBA模块的灌封胶，输入端焊接一块小板，输出降压电感及母座焊接一块小板，充分利用空间，减小体积。

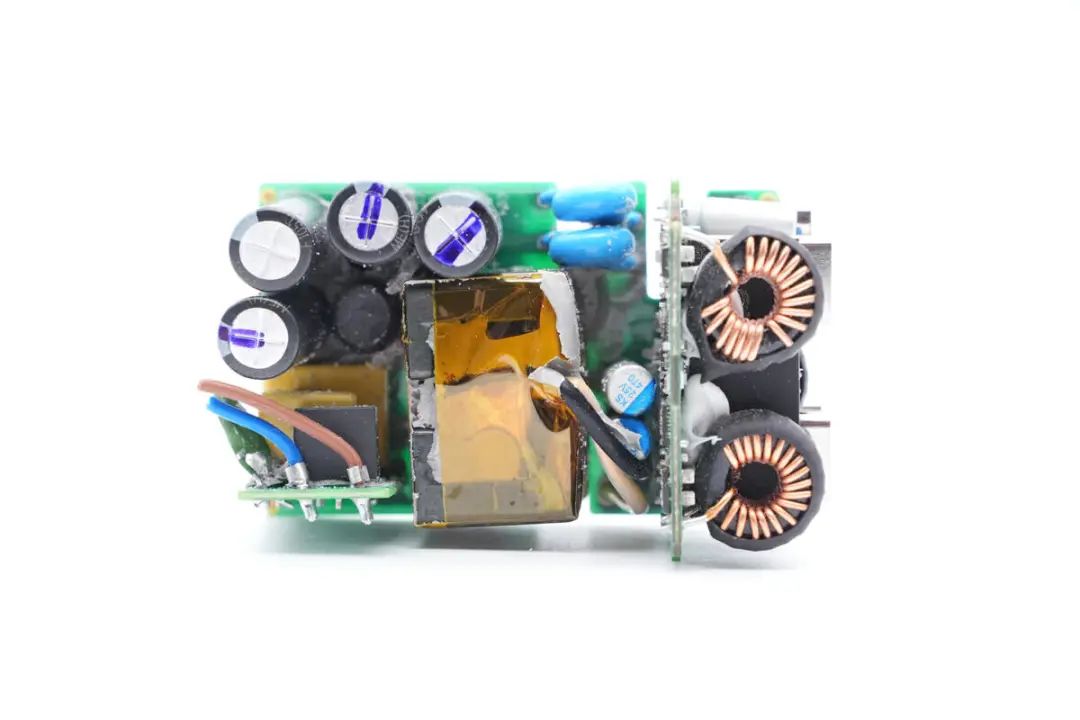

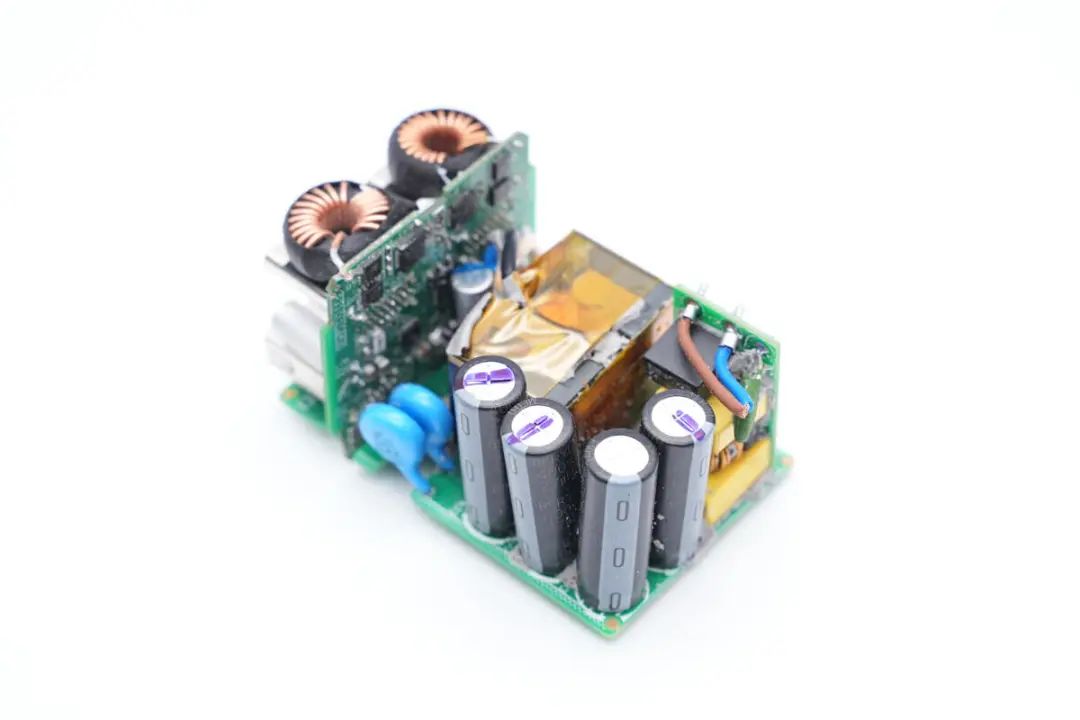

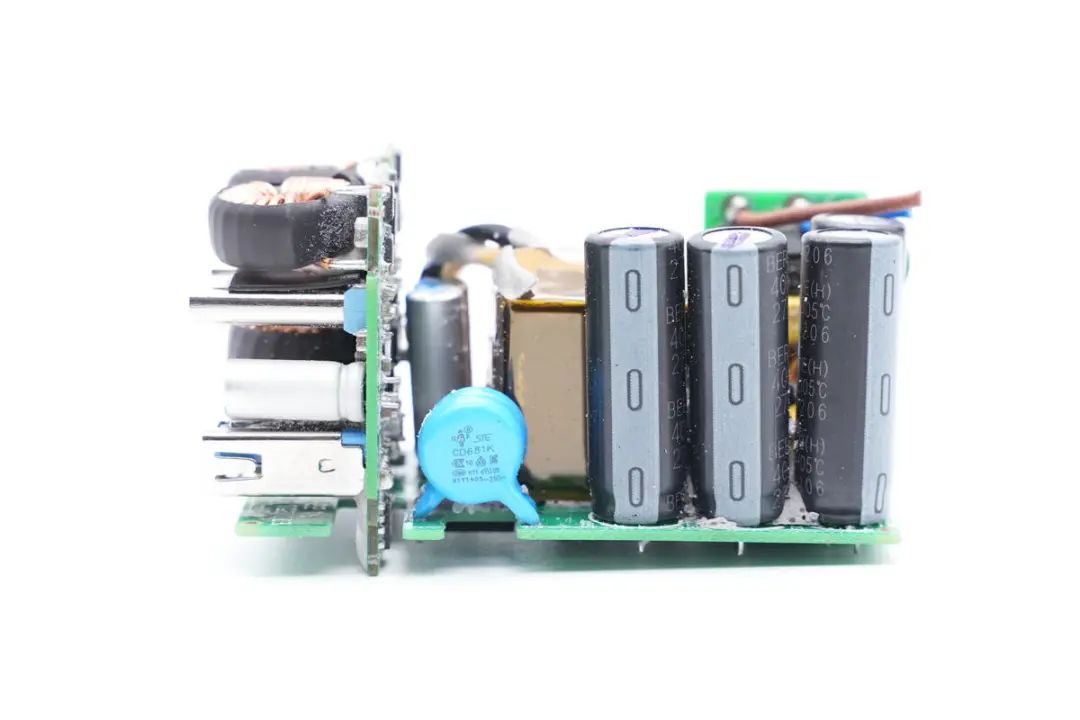

PCBA模块正面一览，左下角焊接输入小板，上方焊接高压滤波电容，右侧为变压器，变压器右侧为滤波固态电容，右侧为降压小板，焊接降压电感和USB母座。

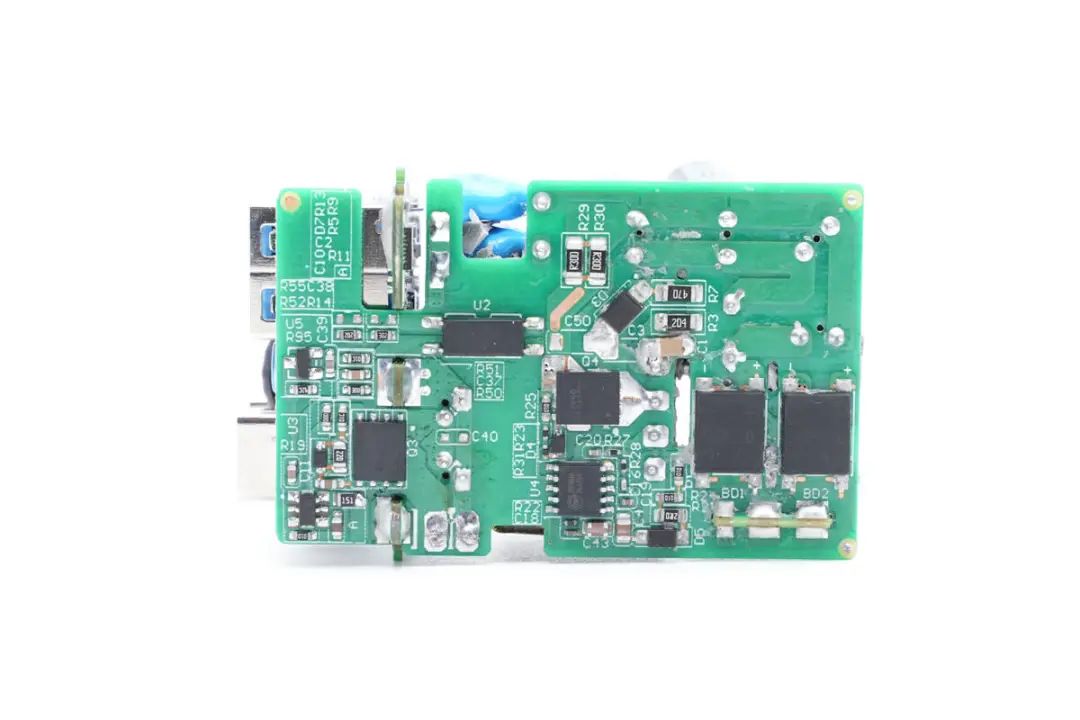

PCBA模块背面焊接整流桥，初级主控芯片，氮化镓开关管，反馈光耦，同步整流控制器和同步整流管。
输出小板焊接三颗降压电感和滤波电容，对应四个输出接口。通过对PCBA模块的观察发现，公牛67W氮化镓快充插座采用反激开关电源设计，搭配同步整流，内部开关电源为固定电压输出。输出采用三路独立的降压电路i，实现四口快充输出和功率自动分配功能。下面我们就从输入端开始了解整个充电器的设计和用料。

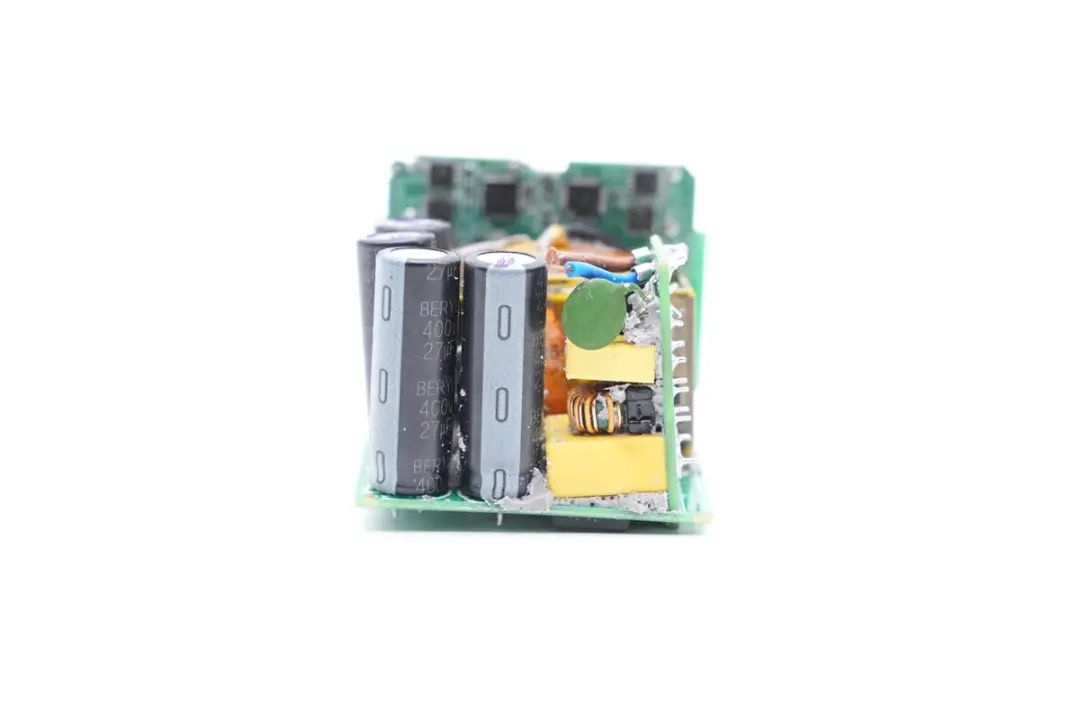

输入端焊接一块小板，连接输入导线，EMI滤波器件，底部的PCB焊接高压滤波电容。

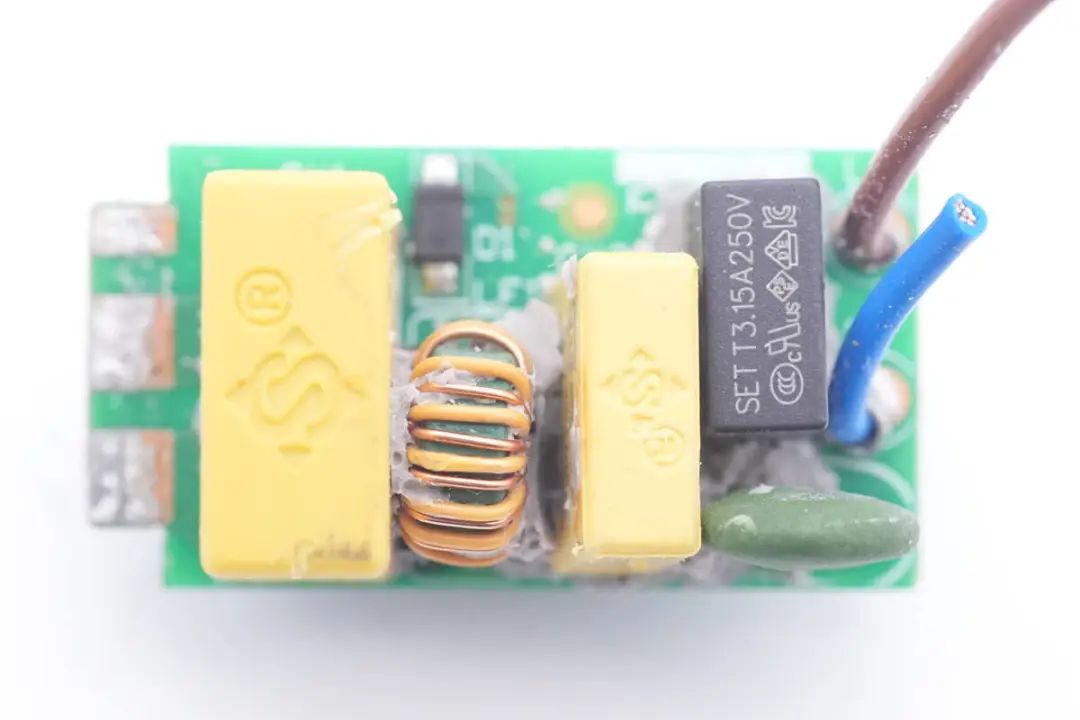

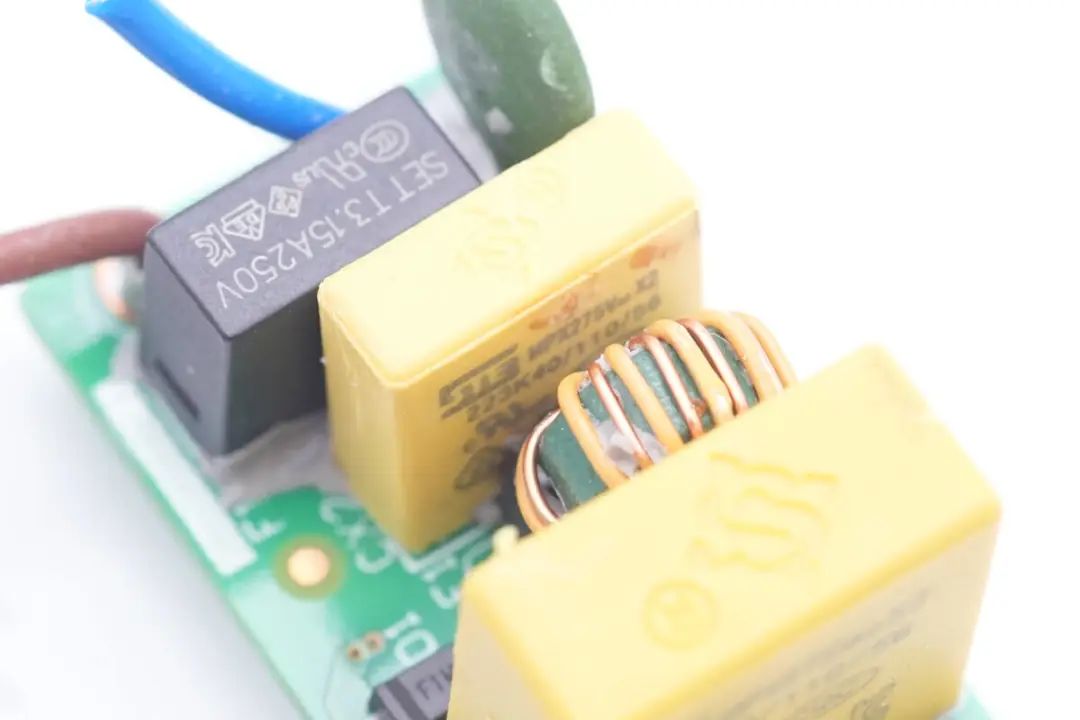

输入端小板正面一览，焊接保险丝，NTC热敏电阻，安规X2电容，共模电感。

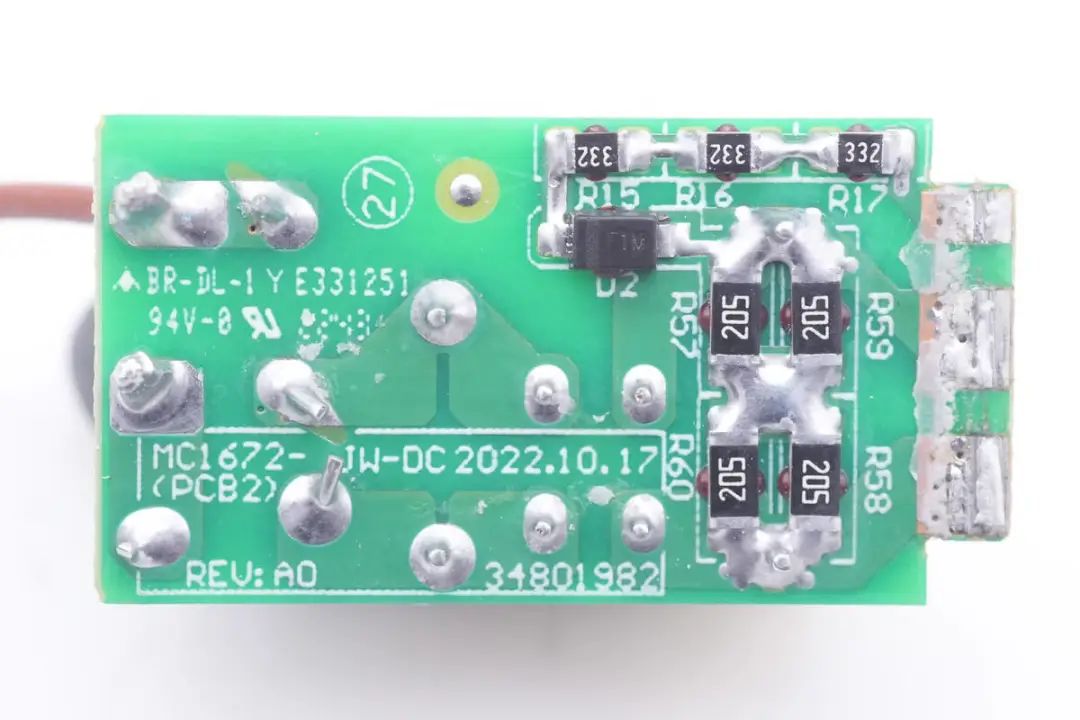

小板背面焊接X电容放电电阻和高压启动电路的二极管和电阻。

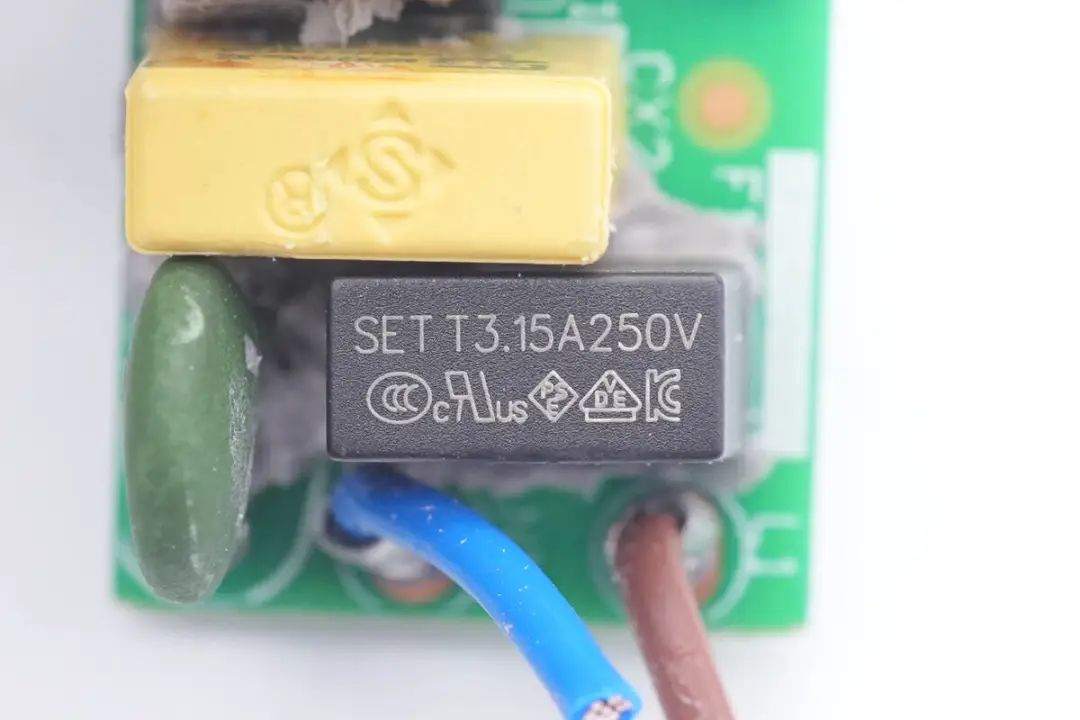

输入端保险丝规格为3.15A 250V。

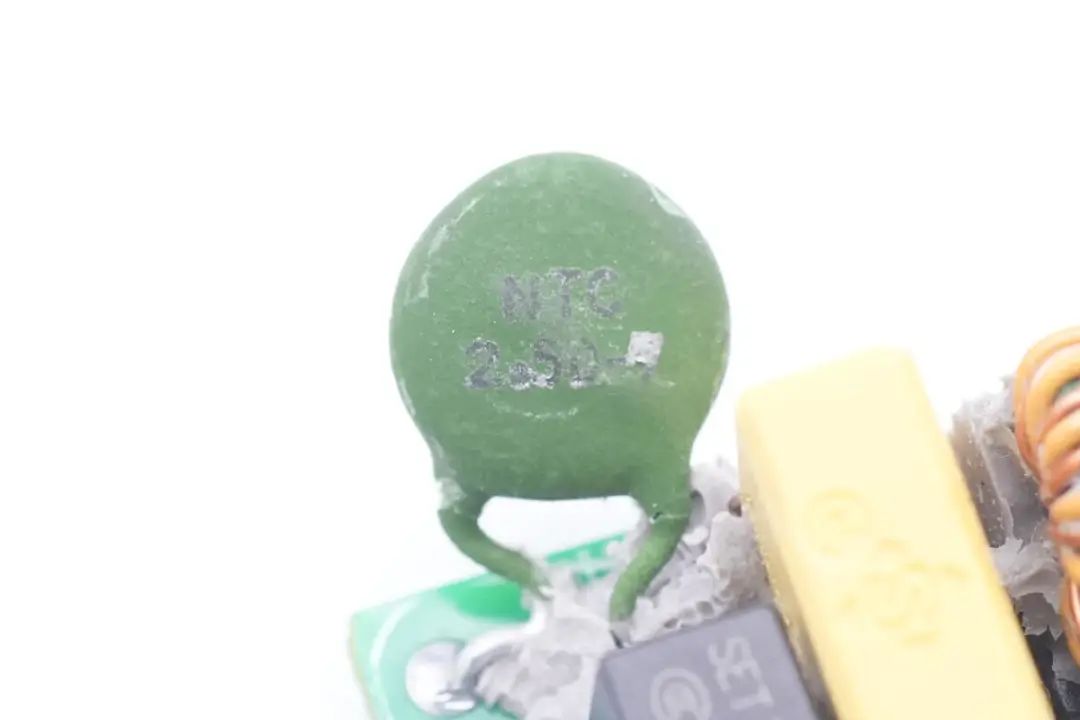

绿色NTC热敏电阻用于抑制上电的浪涌电流。
第一级安规X2电容规格为0.022μF。

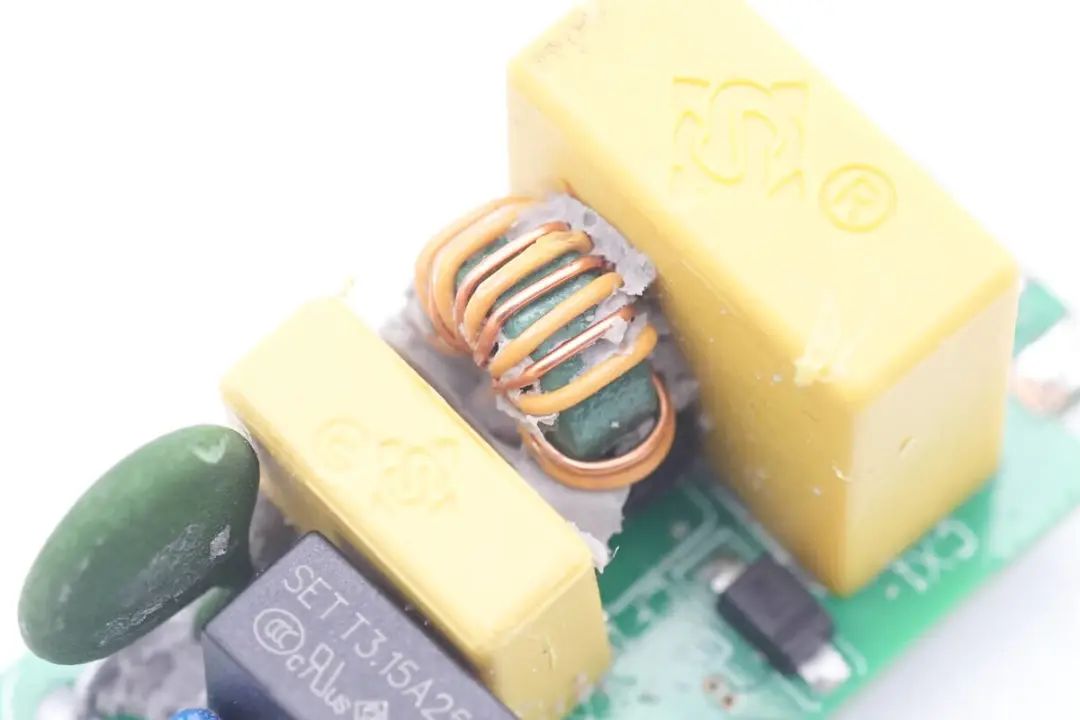

共模电感采用漆包线和绝缘线绕制，底部焊接绝缘支架。

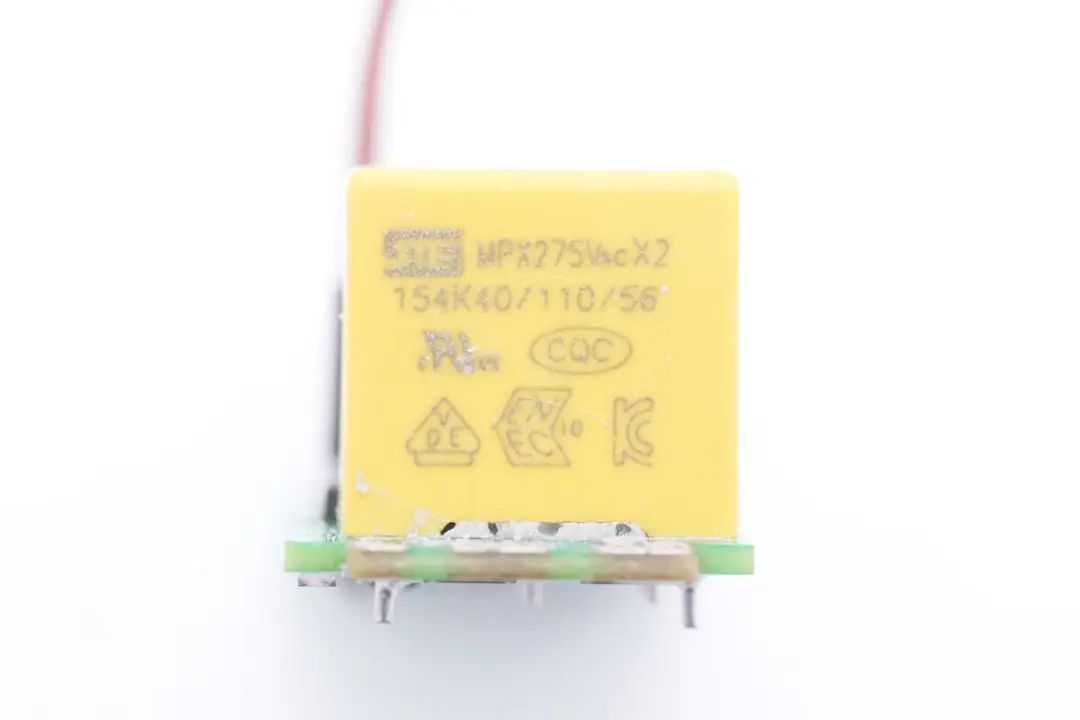

第二级安规X2电容规格为0.15μF。

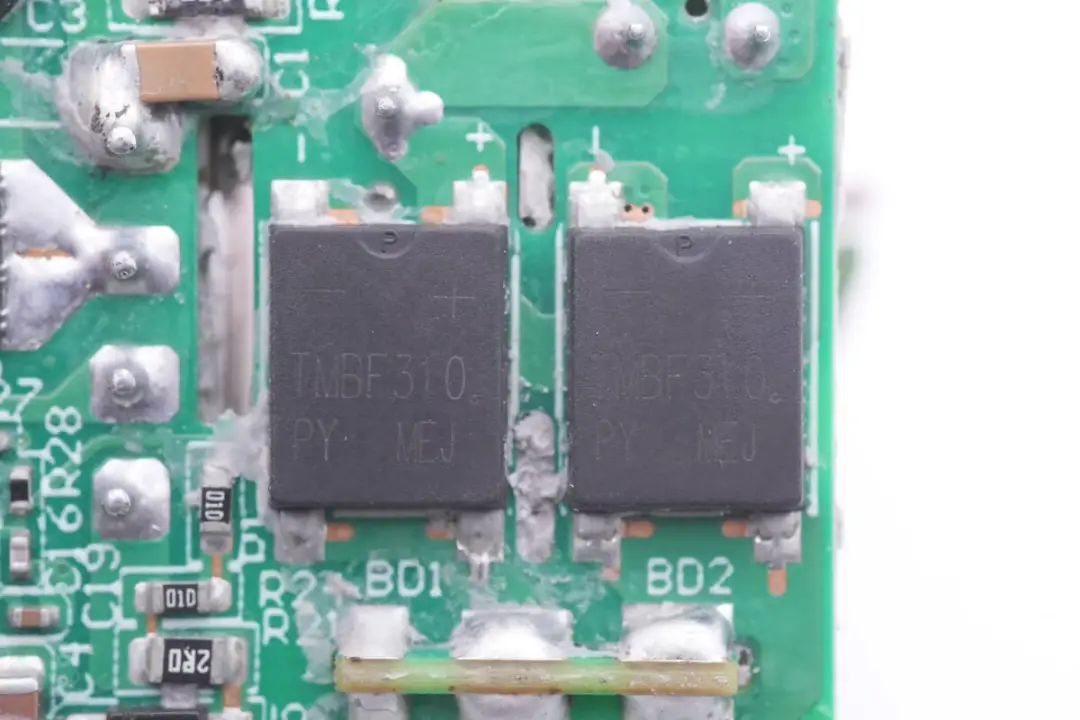

输入端整流桥来自PY平伟，型号TMBF310，是一颗3A 1000V的整流桥，使用两颗均摊发热。
另一侧焊接高压滤波电容。

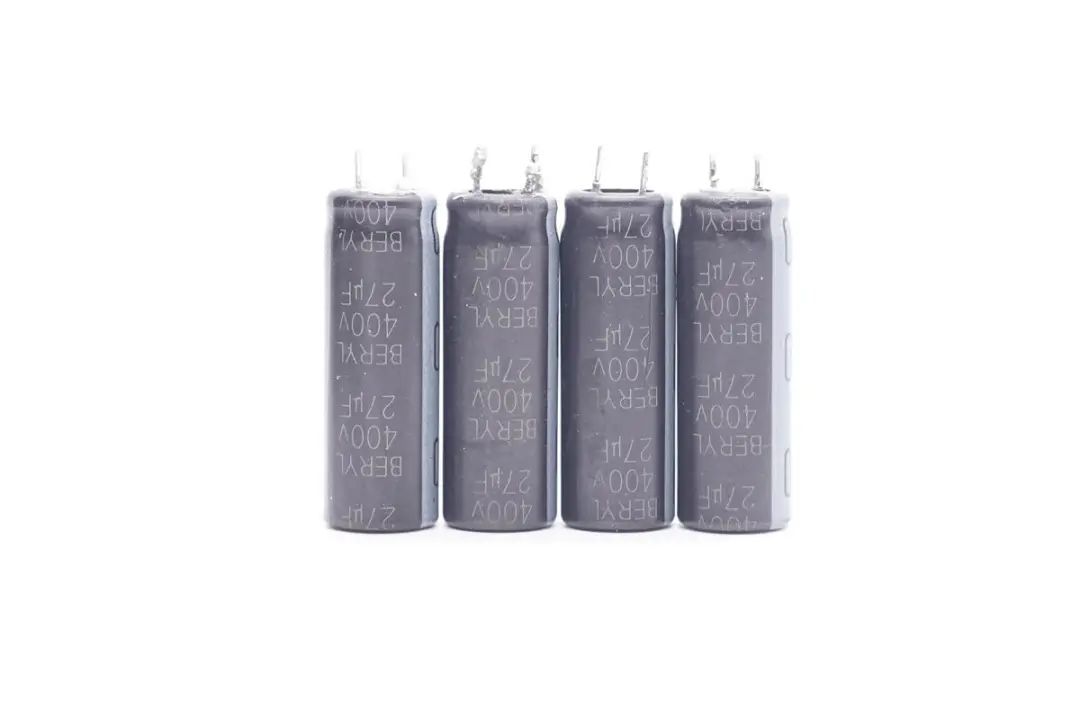

高压滤波电容电容来自绿宝石，规格为400V 27μF，滤波电容容量共计108μF。

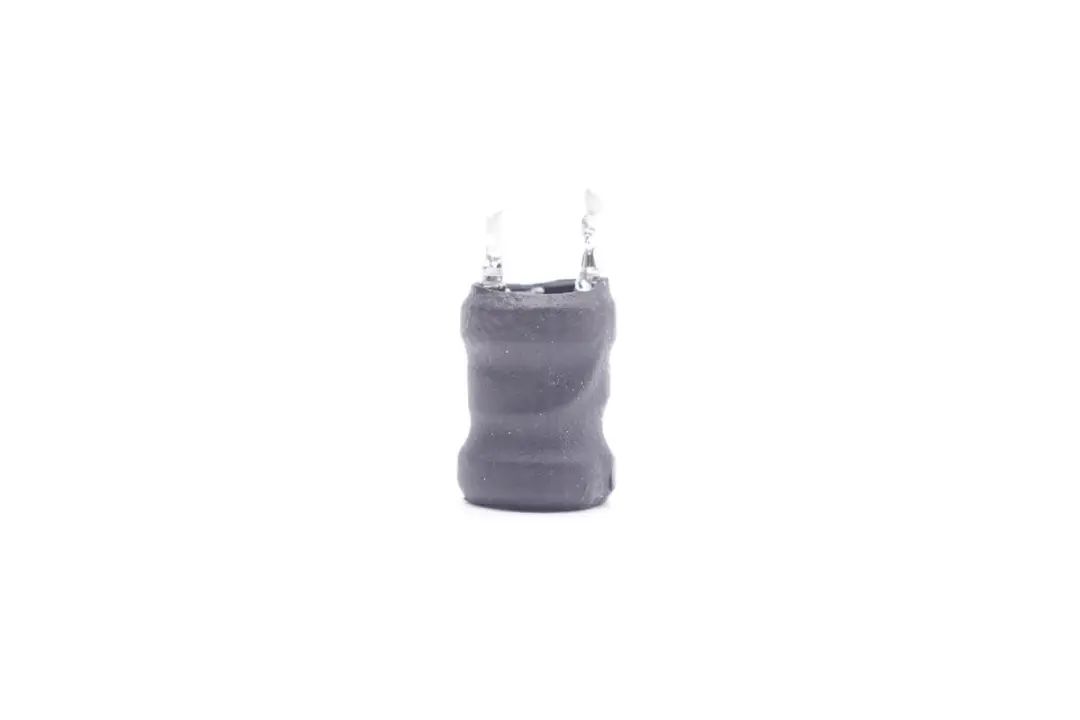

差模电感采用漆包线绕制在工字磁芯上，外套热缩管绝缘。

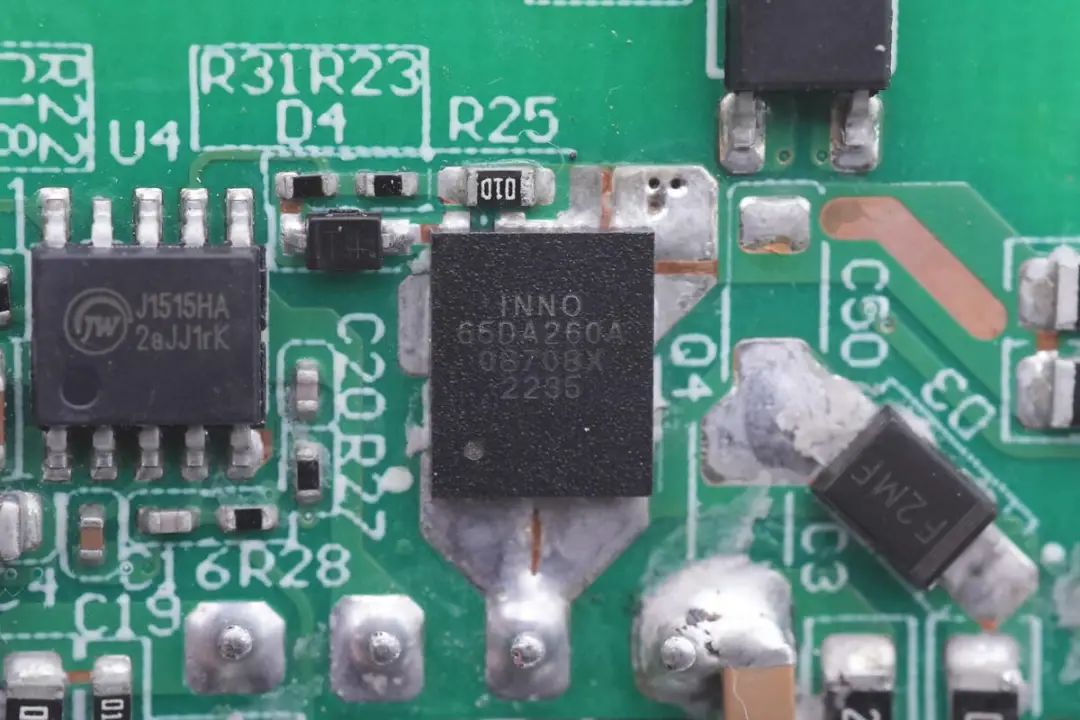

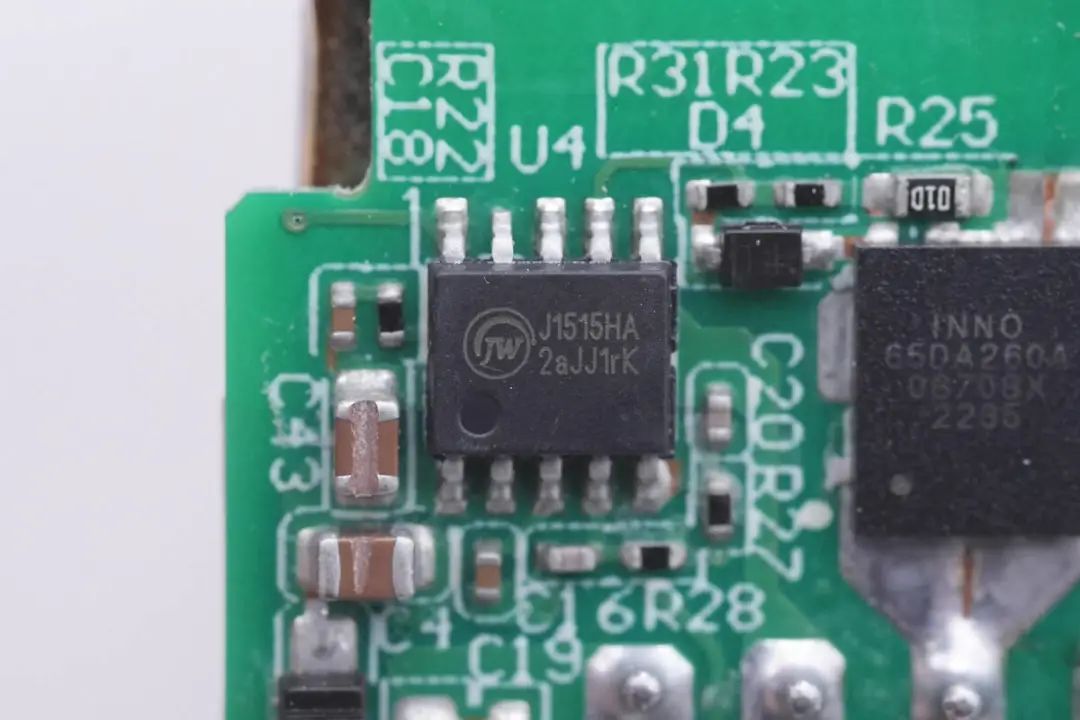

初级主控芯片来自杰华特，型号JW1515HA，是一颗高频QR氮化镓控制器，工作在准谐振模式下，其采用SSOP10封装，频率限制为170kHz，芯片采用负压电流采样，具备精确的6V驱动电压，可直驱氮化镓器件。支持7.5-90V宽电压供电，无需外置稳压和第二辅助供电绕组即可满足宽电压输出，有效节省空间。

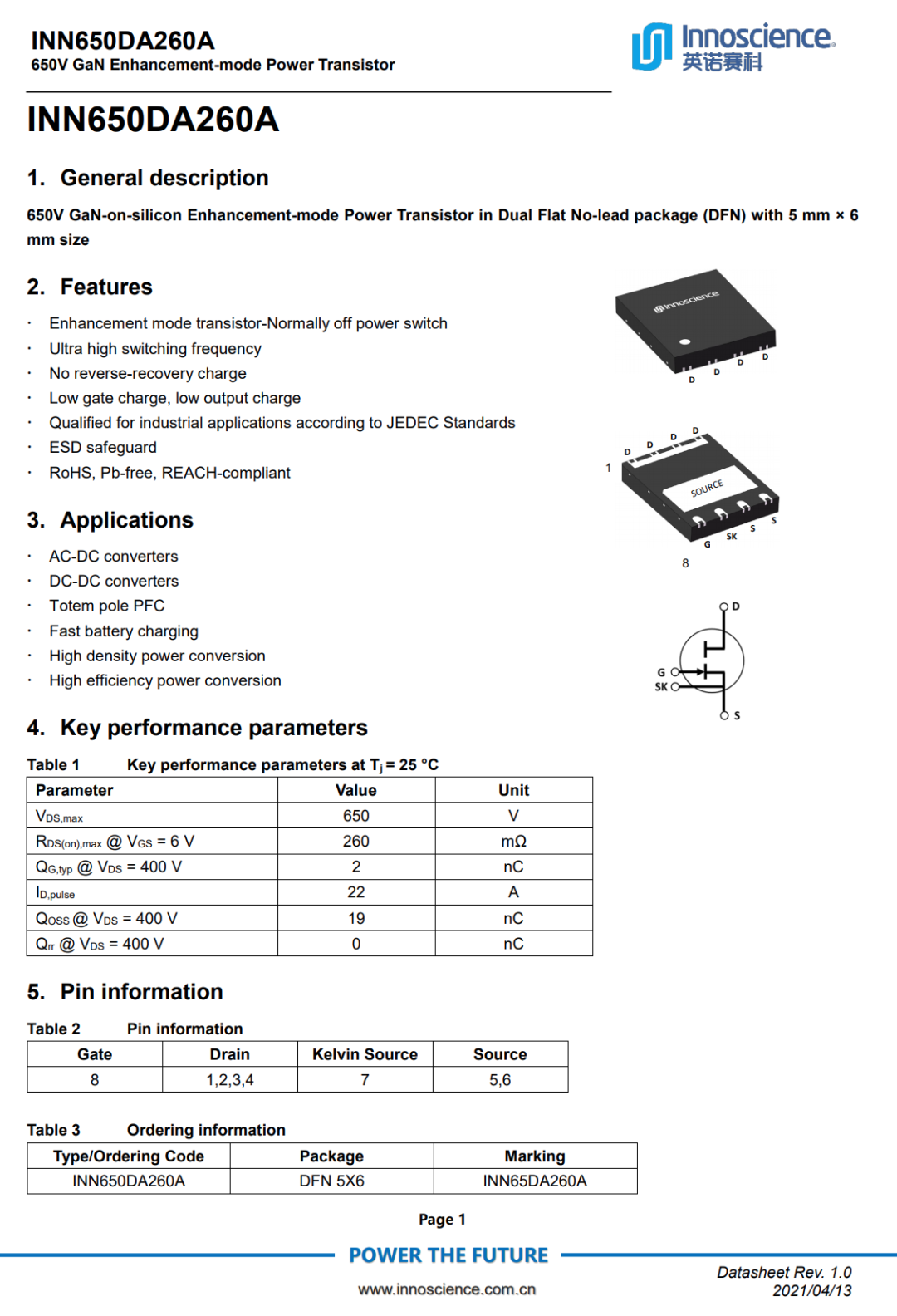

开关管来自英诺赛科，型号为INN650DA260A，这是一颗高性价比、耐压650V的氮化镓高压单管，瞬态耐压750V，得益于工艺改进，性能有明显的提升，适用于65-120W的反激架构，120-200W的LLC架构。
INN650DA260A支持超高开关频率，无反向恢复电荷，具有极低的栅极电荷和输出电荷，符合JEDEC标准的工业应用要求，内置ESD保护，符合RoHS、无铅、欧盟REACH法规。
充电头网拆解了解到，英诺赛科氮化镓功率开关管还有INN650DA02、INN650DA04等型号，并被SPRUCE 140W 3C1A无线充二合一充电座、安述240W氮化镓+碳化硅适配器、QCY 65W 2C1A氮化镓快充、联想小新100W双C口氮化镓快充、努比亚120W 2C1A三口氮化镓快充、红魔手机6 Pro标配120W PD氮化镓快充、REMAX 100W氮化镓充电器、摩米士100W 2A2C氮化镓快充、魅族65W氮化镓充电器等多款产品采用，芯片质量获得市场认可。

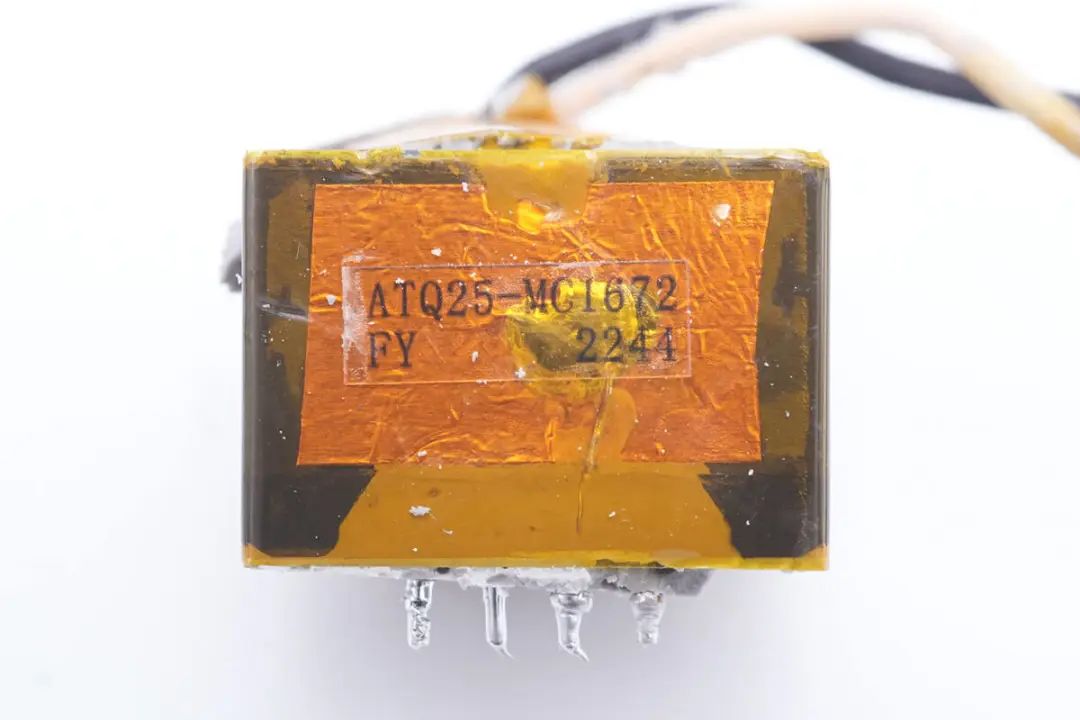

变压器采用ATQ25磁芯，缠绕高温胶带绝缘。

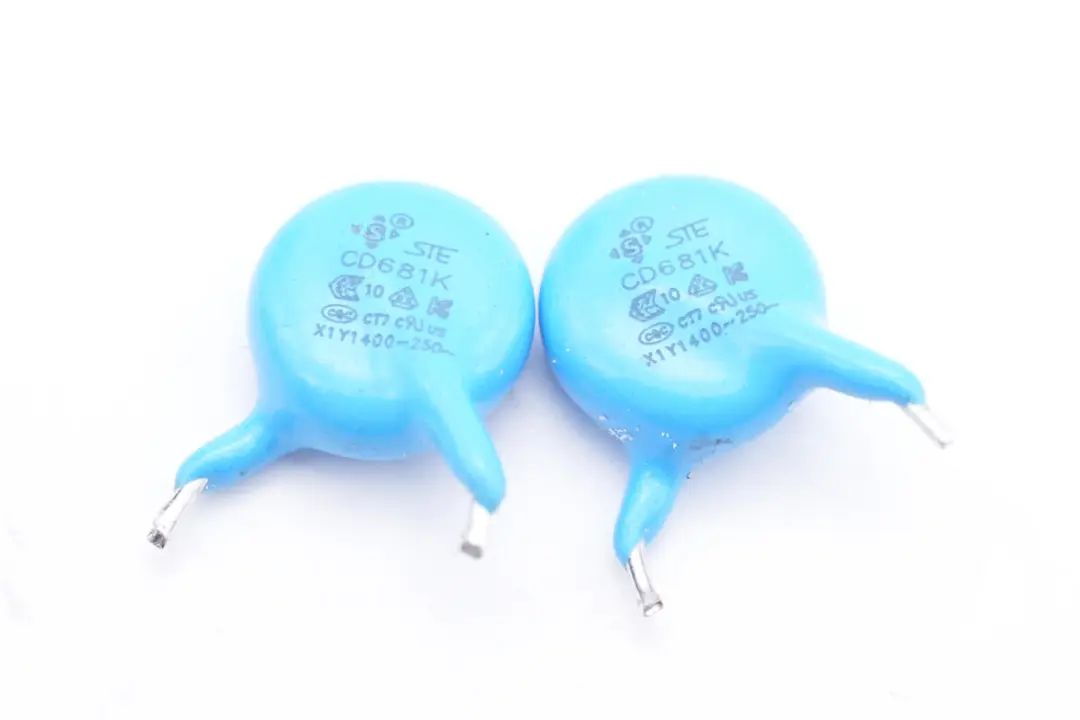

两颗蓝色Y电容来自STE松田电子。

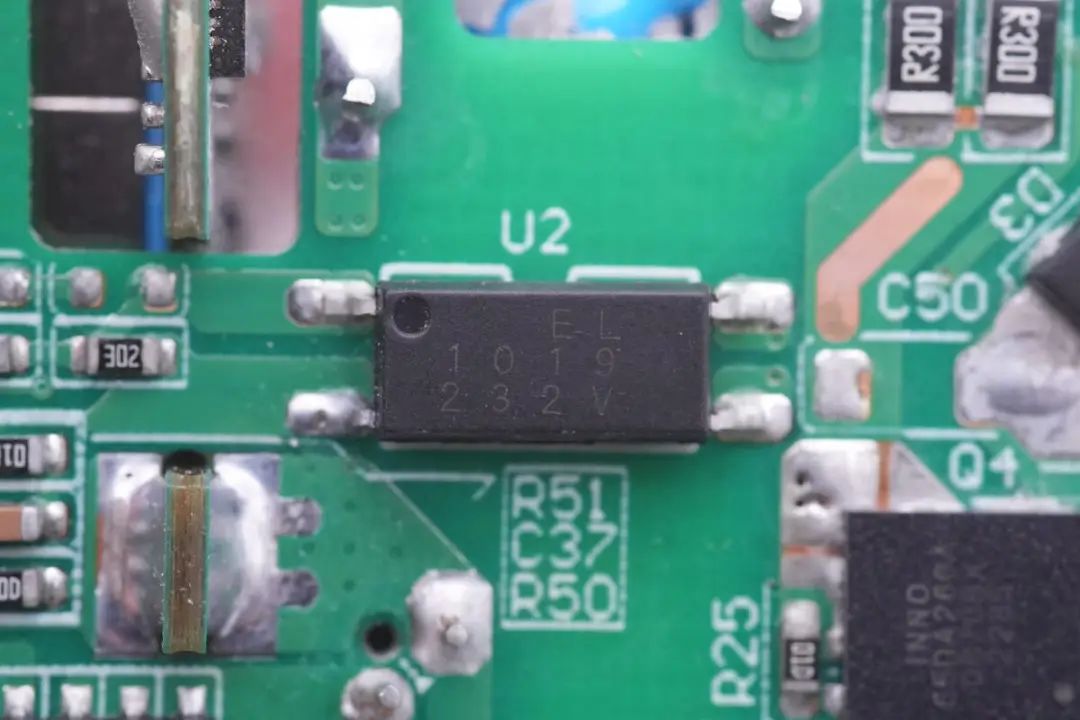

EL1019光耦用于输出电压反馈。

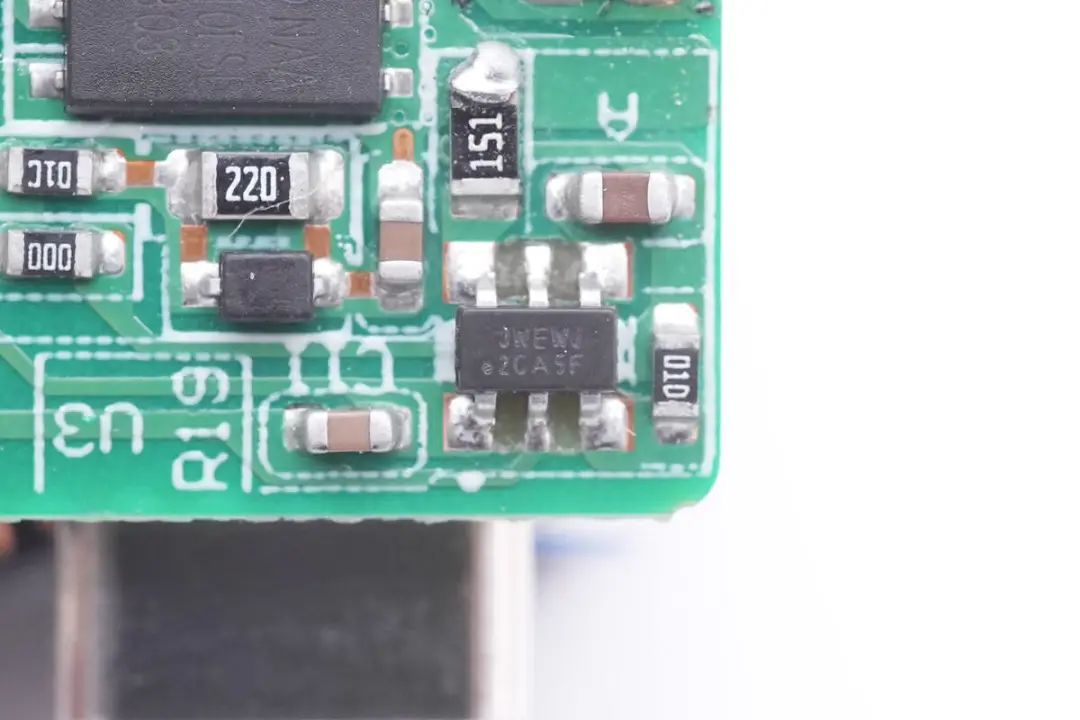

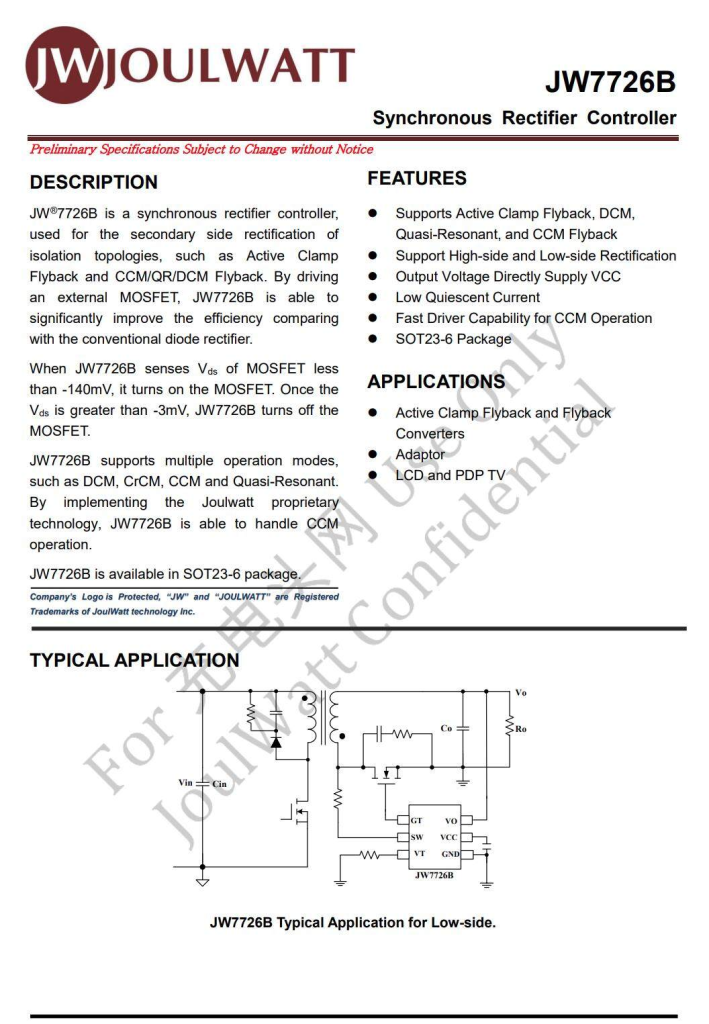

同步整流控制器来自杰华特，丝印JWEWJ，型号JW7726B，支持CCM、DCM、QR和ACF模式，在振铃期间能有效防止同步整流MOSFET的误开通；具有快速关断能力以便能兼容CCM；在启动过程中（VCC建立之前）能有效防止门极gate被耦合至开启电压，支持高侧和低侧同步整流应用，使用灵活。
杰华特JW7726B具有低静态电流，输出电压检测功能用于自动切换供电。当输出电压高于4.6V时，由输出电压供电，以降低稳压器上的损耗。当输出电压低于4.5V时，由开关引脚供电。JW7726B采用SOT23-6封装，外围器件精简。
充电头网拆解了解到，杰华特JW7726还被爱兰博10000mAh二合一60W氮化镓快充、睿元实业33W 1A1C氮化镓快充、REMAX 30W氮化镓充电器等产品采用。

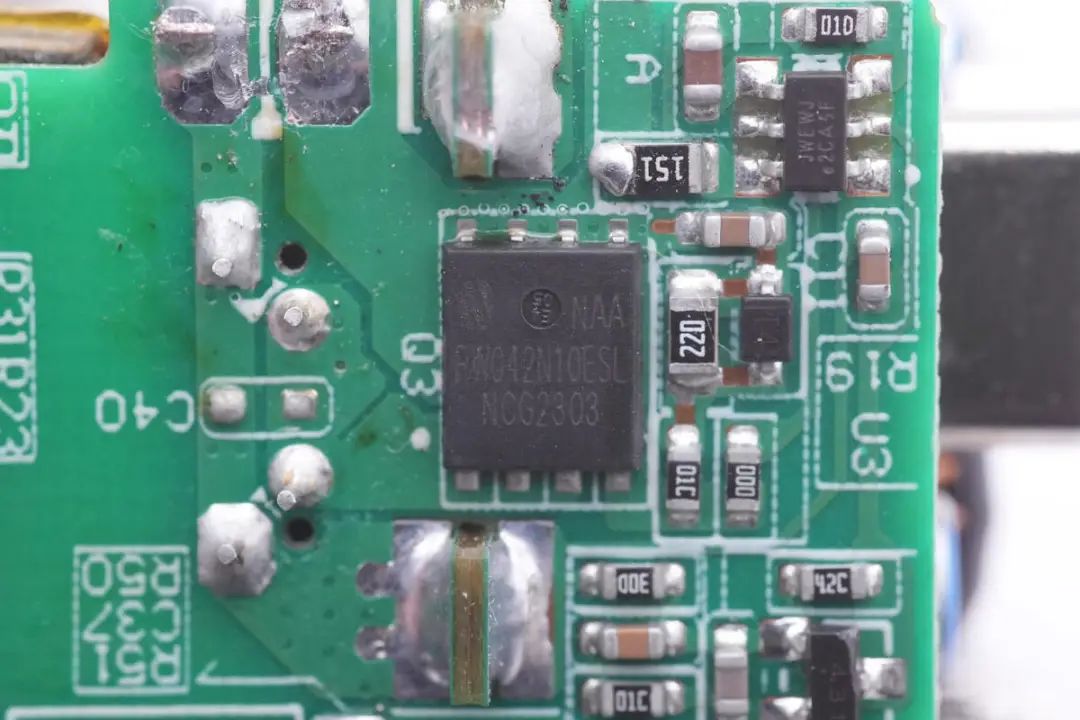

同步整流管来自平伟，型号PW042N10ESL，采用DFN5*6封装。

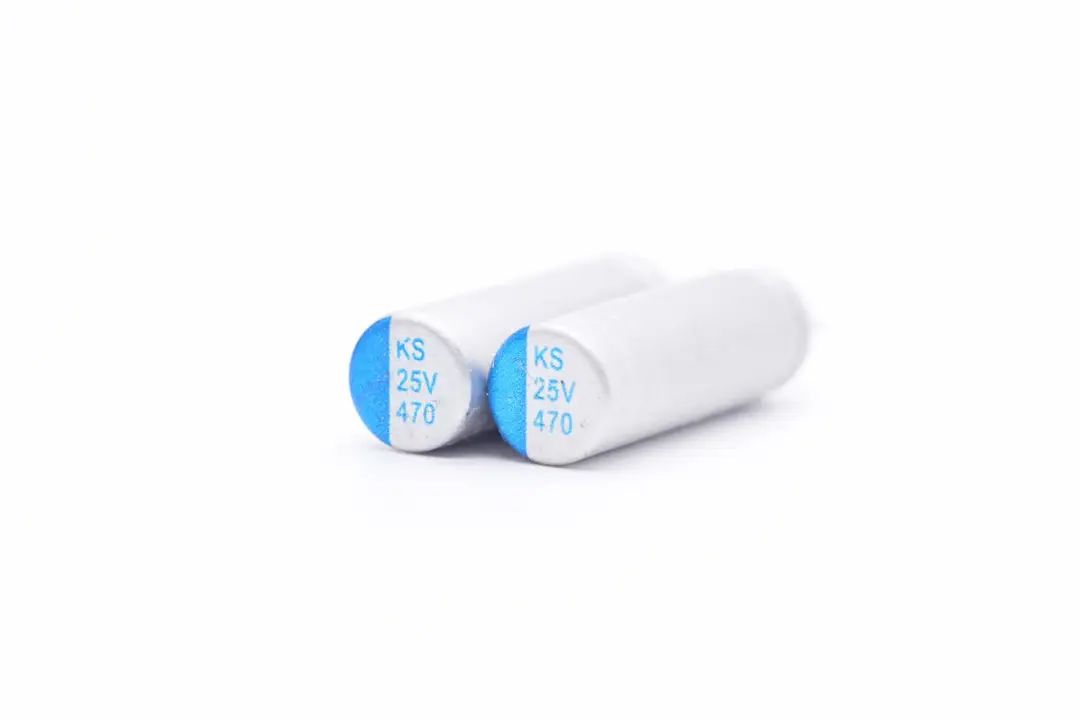

两颗输出滤波固态电容规格为25V 470μF。

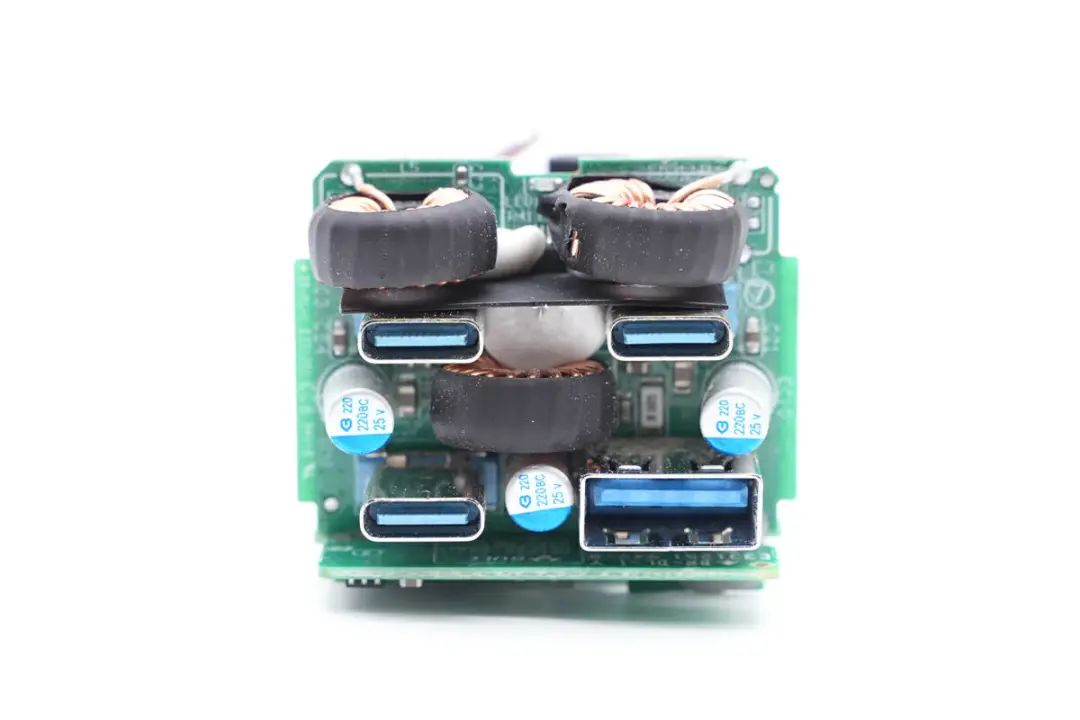

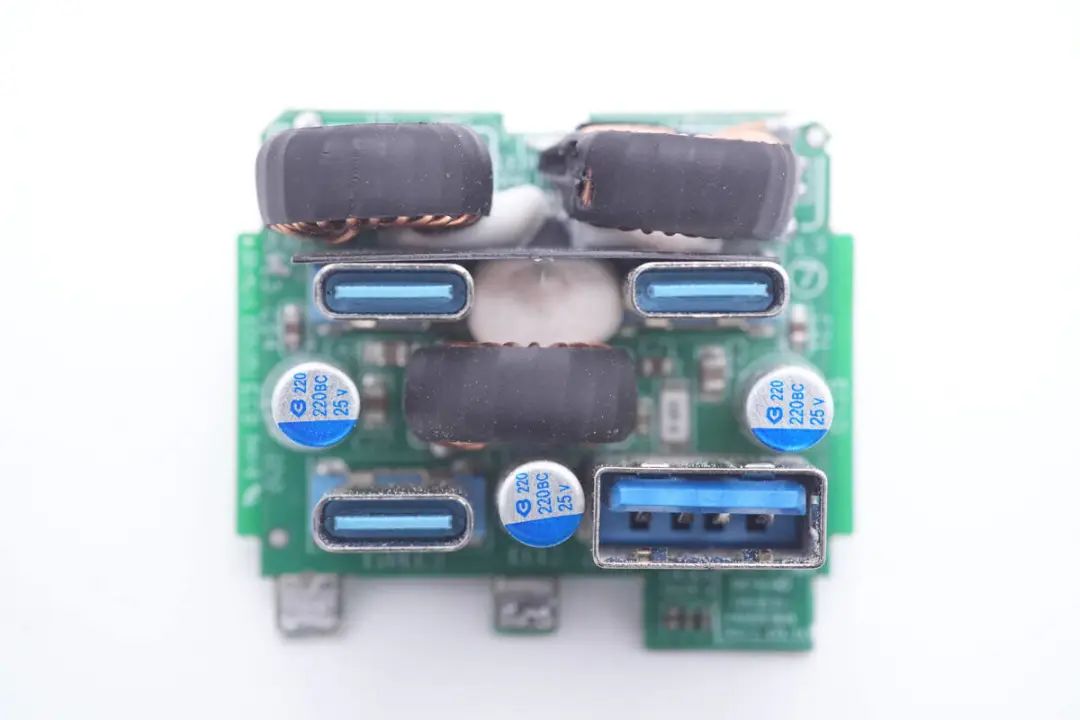

降压小板正面焊接三颗降压电感，USB-A和USB-C母座，以及三颗输出滤波电容。

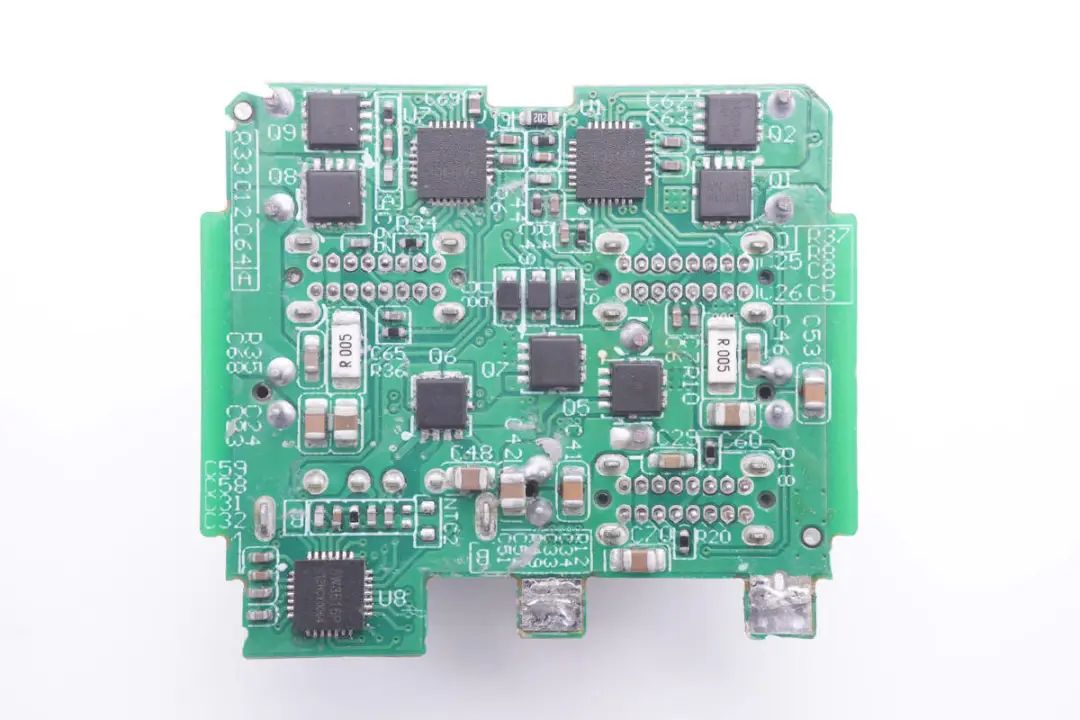

小板背面焊接三颗降压主控芯片，对应的降压开关管和VBUS开关管以及电流采样电阻。

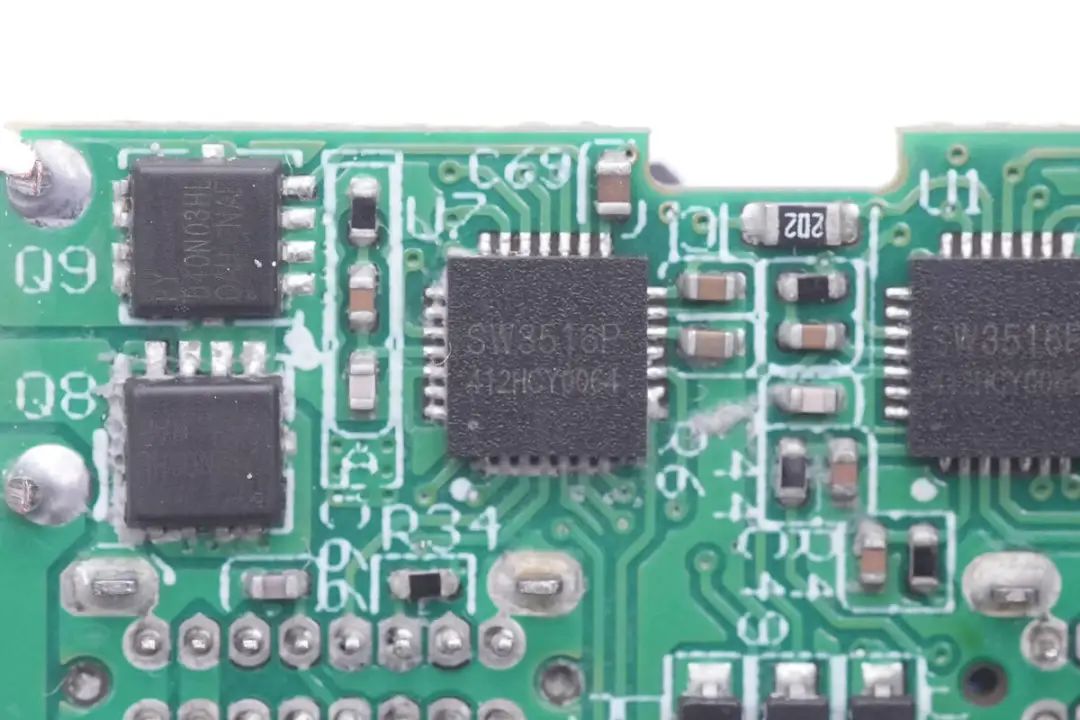

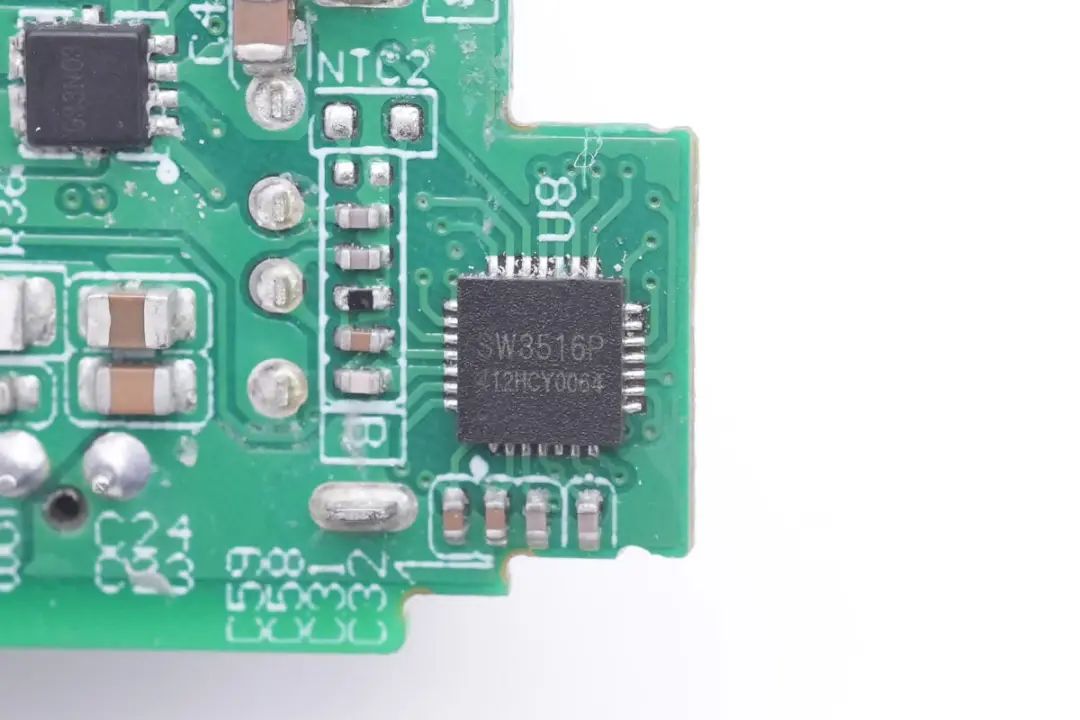

三个USB-C口的降压电路主控芯片均采用智融SW3516P，用于进行降压控制和协议识别。智融SW3516P是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流，参数和规格均与智融SW3516H相同。
SW3516P集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。

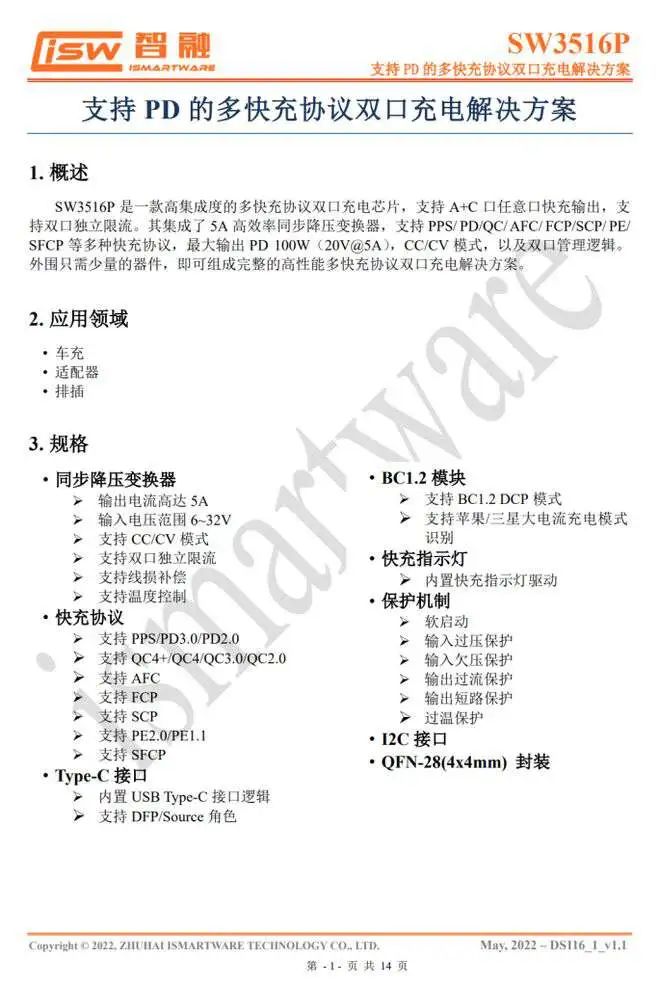

智融SW3516P 详细资料。

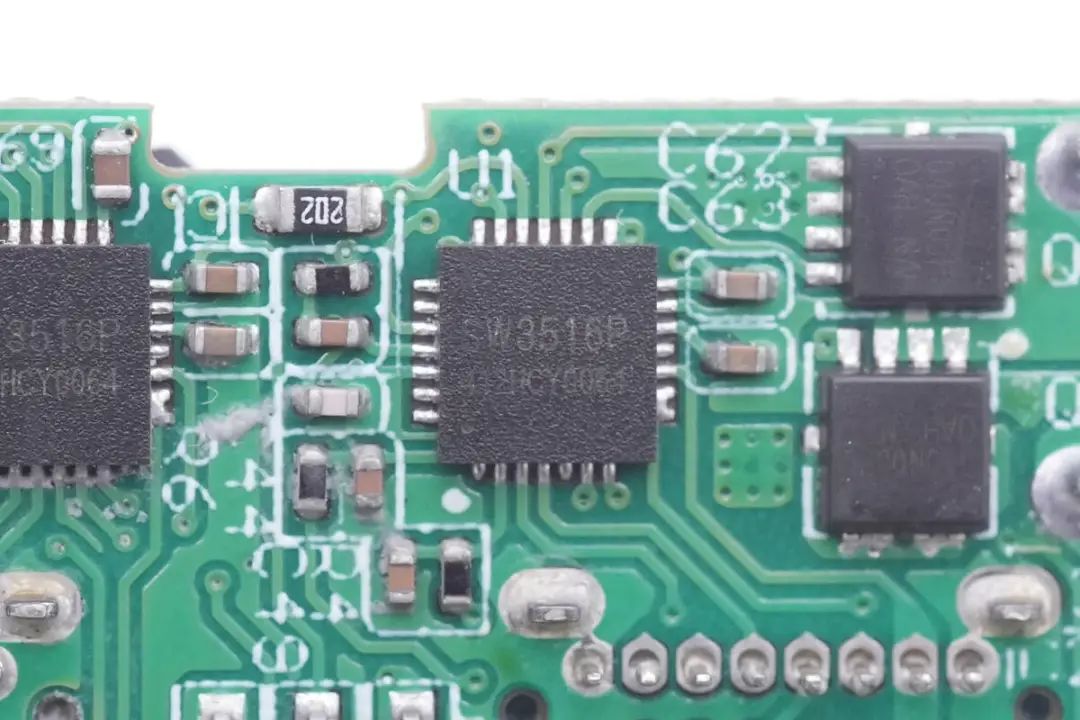

用于另外USB-C接口的降压芯片也是SW3516P。
共使用三颗SW3516P降压芯片用于三路降压电路控制。

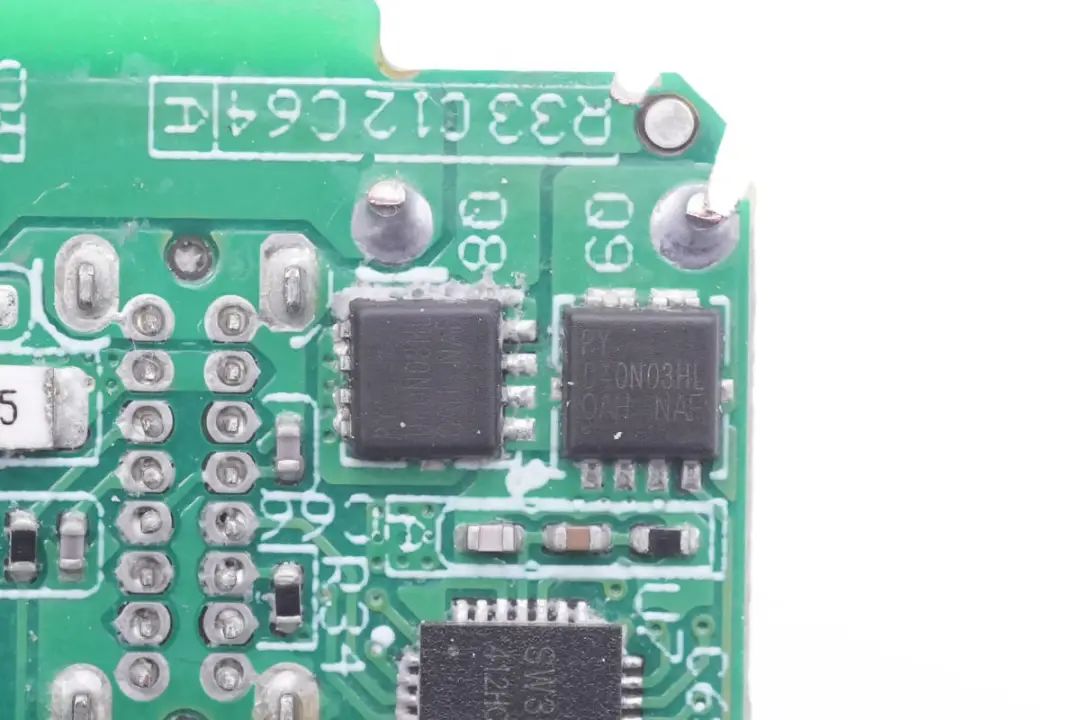

搭配SW3516P使用的降压开关管来自PY平伟，型号D40N03HL，使用三组对应三路降压输出。

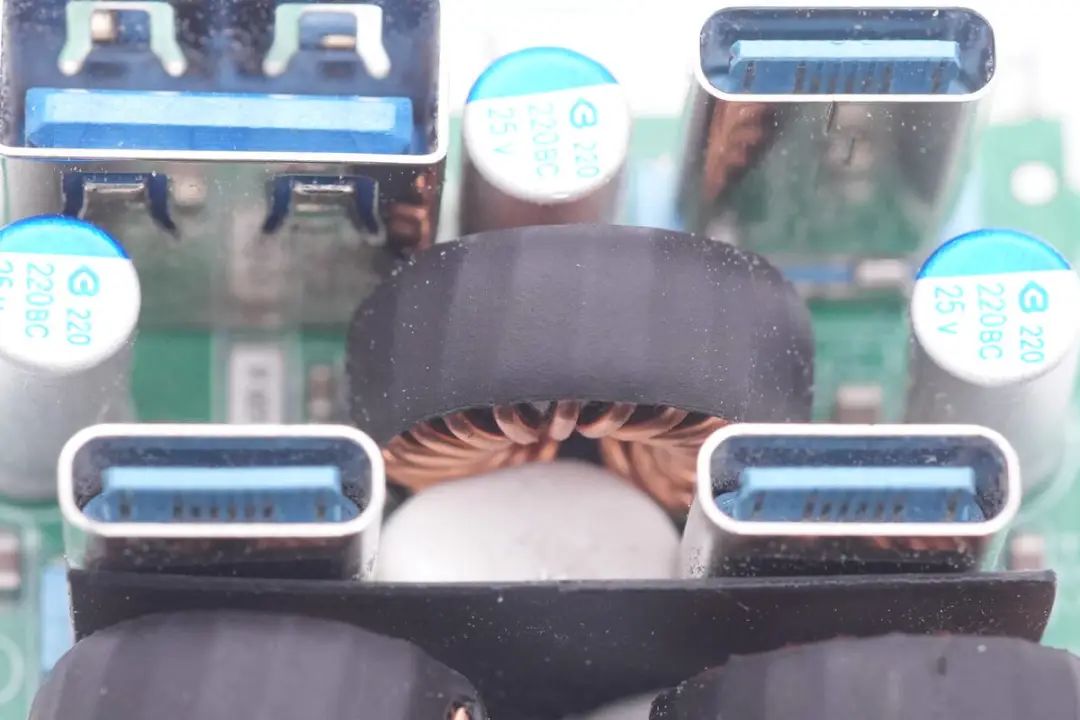

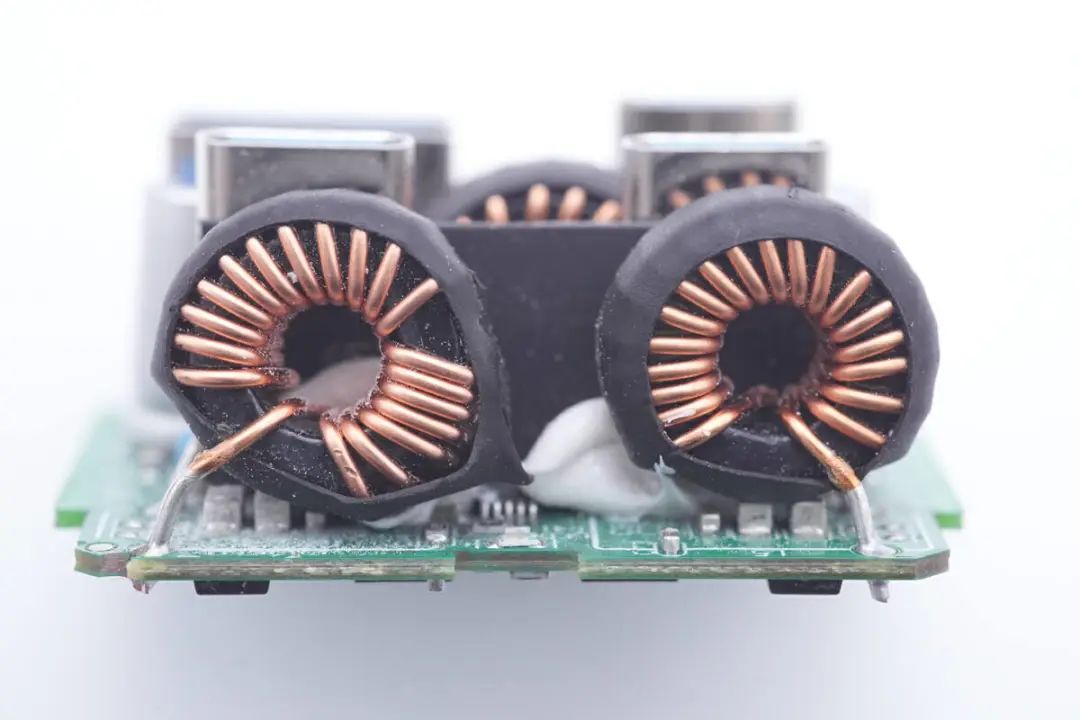

磁环降压电感外套热缩管绝缘，与USB-C母座之间通过麦拉片绝缘。
另一颗降压电感同样外套热缩管，并涂胶水固定。

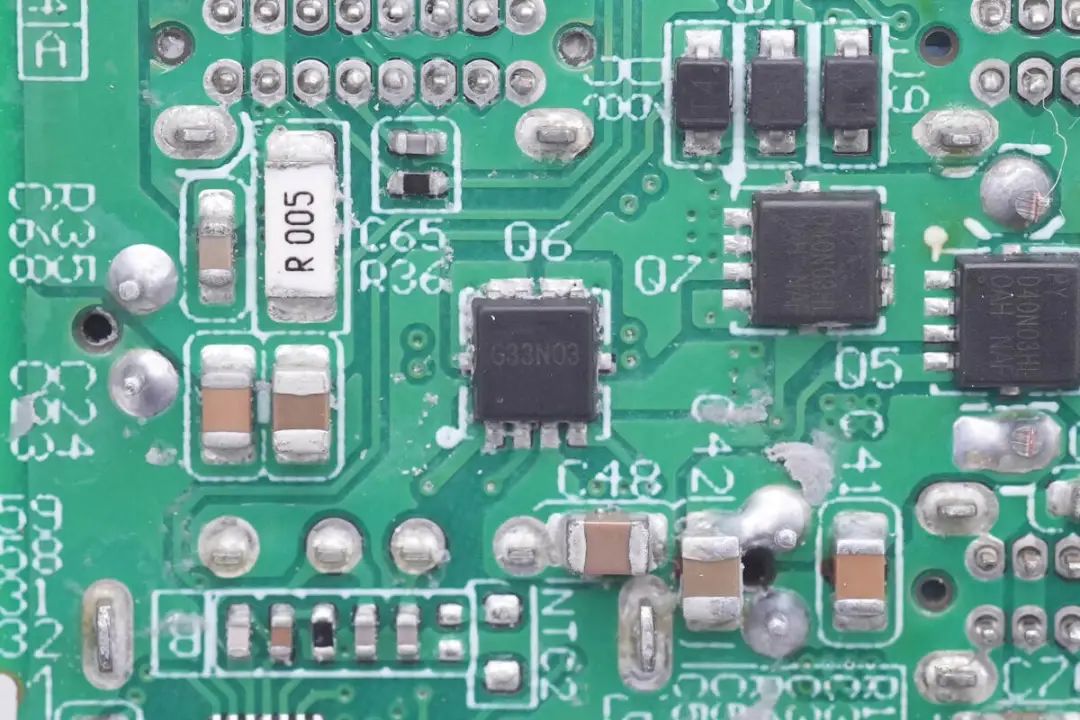

用于USB-C和USB-A输出的VBUS开关管采用谷峰G33N03双NMOS，双NMOS，耐压30V，导阻10mΩ。

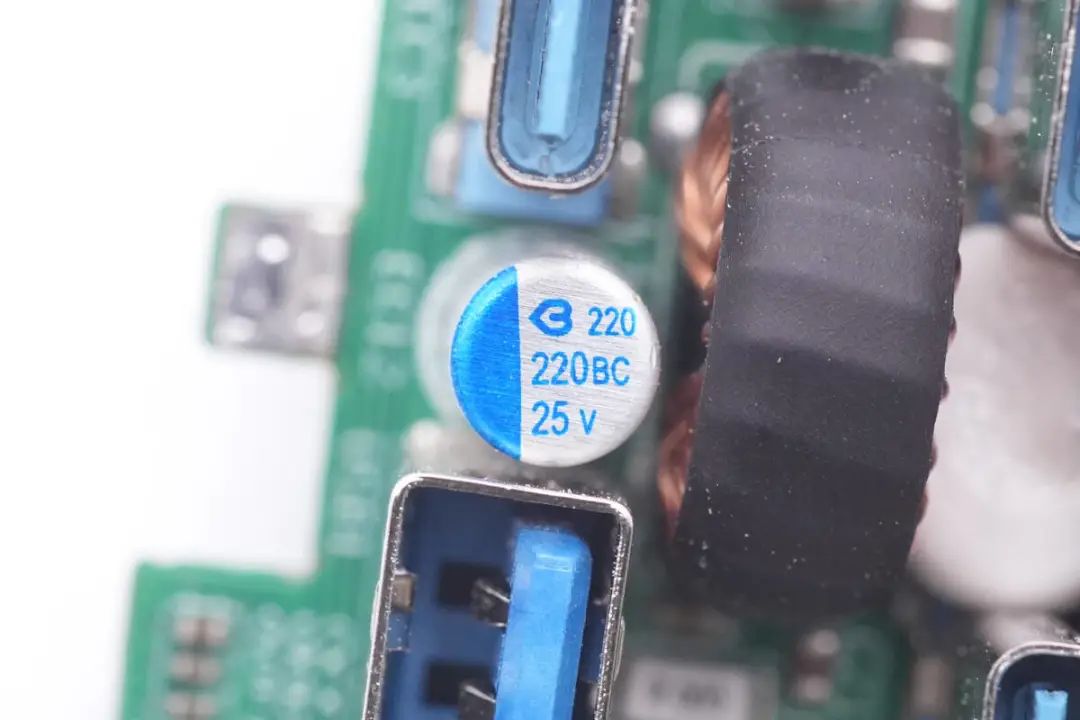

三路输出滤波电容均来自绿宝石，规格相同为220μF 25V。

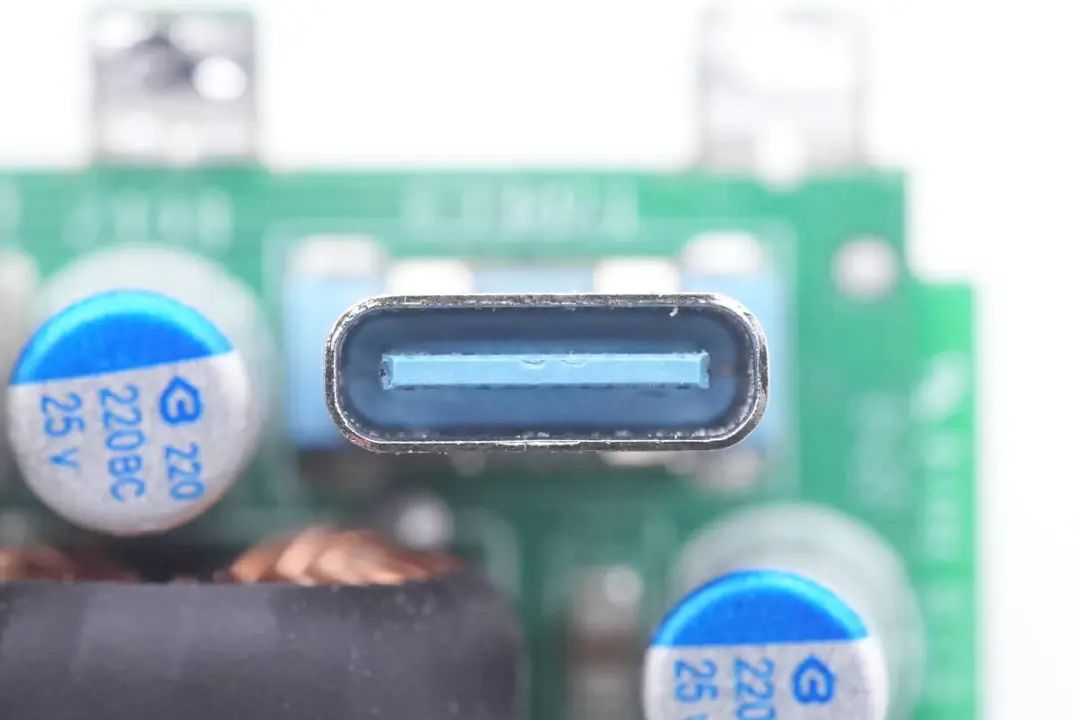

USB-C母座采用过孔焊接固定，蓝色胶芯不露铜。

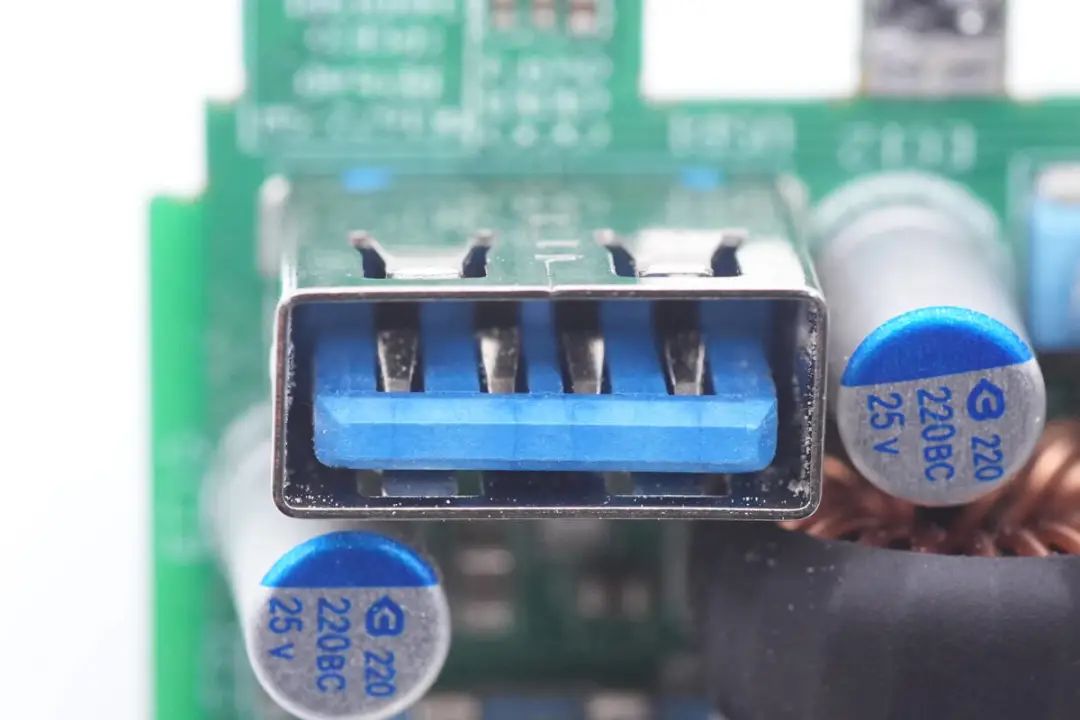

USB-A母座采用过孔焊接固定，蓝色胶芯。

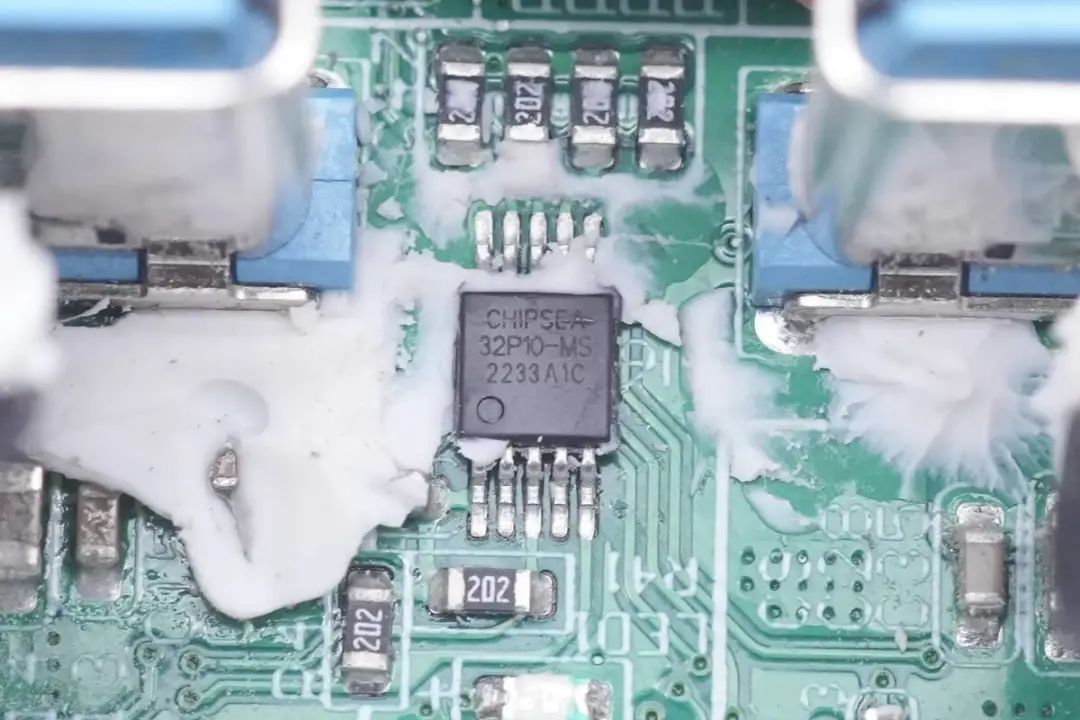

用于输出功率自动控制的MCU来自芯海科技，型号CSU32P10，是一颗内置12位ADC的8位MCU，内部集成振荡器，支持2.4~5.5V工作电压，采用MSOP10封装。

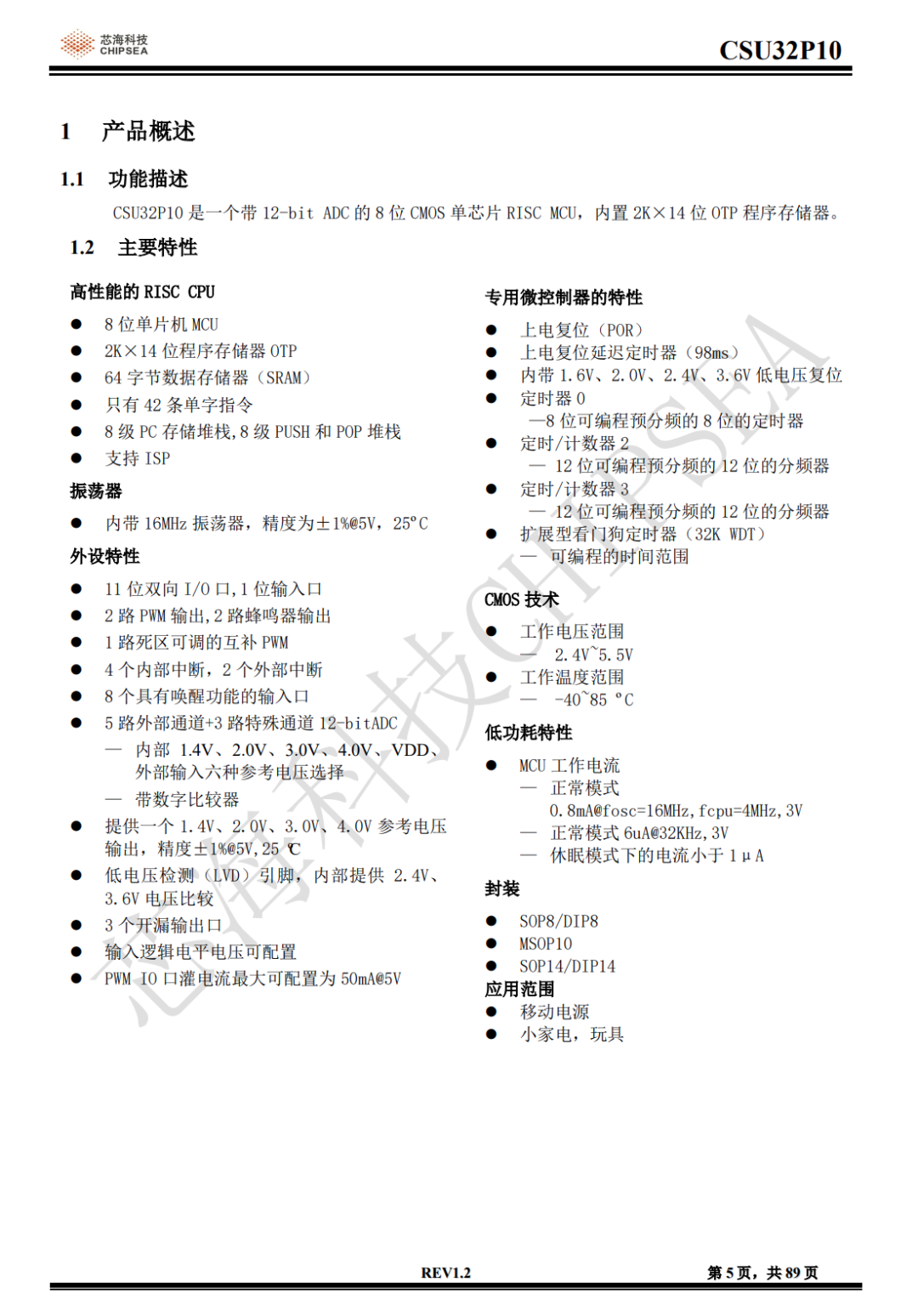

芯海科技 CSU32P10 资料信息。
充电头网拆解了解到，芯海 CSU32P10 此前还被倍思67W 2C1A+HDMI多功能氮化镓桌面充、摩米士40W双USB-C快充充电器、闪极100W 3C1A氮化镓充电器等产品采用。

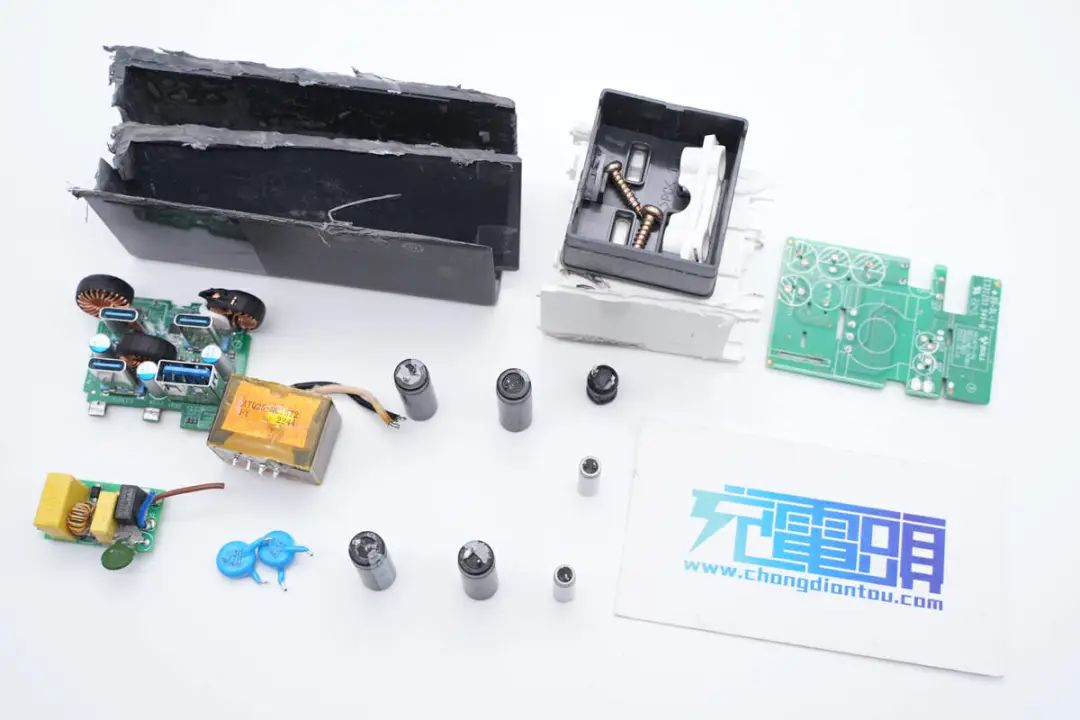

全部拆解一览，来张全家福。
充电头网拆解总结
公牛67W氮化镓快充插座采用黑色外壳，搭配银色面板，更加适配现代装饰风格。插座配备了一个新国标五孔插孔和一个新国标两孔插孔，并配有3C1A四个USB快充接口，同时满足家用电器和笔记本电脑以及手机等设备的供电需求。USB-C接口支持67W输出功率，并支持功率自动分配，四个接口均支持快充。
充电头网通过拆解了解到，公牛67W氮化镓快充插座采用插座模块与快充模块分离设计，模块之间通过导线焊接连接。快充模块采用反激开关电源方案，固定电压输出。采用杰华特JW1515HA氮化镓控制器搭配英诺赛科INN650DA260A氮化镓开关管，同步整流控制器采用杰华特JW7726B。
输出采用三路智融SW3516P降压芯片进行降压输出，搭配芯海科技CSU32P10 MCU进行输出功率自动分配控制。快充模块采用导热胶灌封，提升导热性能和机械强度，并采用多块PCB组合焊接，充分利用空间。内部高压电解电容和输出滤波电容均来自绿宝石，内部做工和用料都很扎实。
