传统的氮化镓快充方案包括控制器+驱动器+GaN功率器件等，电路设计复杂，成本较高。东科半导体通过合封氮化镓的方式，一颗芯片即可完成原有三颗芯片的功能，使电源芯片外围器件数量大幅降低，提升功率密度和效率的同时，还可节约成本。此外也有效降低了快充方案在高频下的寄生参数，电源工程师在应用过程中更加方便快捷，易于调试，可加速产品上市周期。
目前，以上四款是东科合封氮化镓芯片的主流解决方案，涵盖25W、36W、45W、65W四个功率段。其中36W的DK036G 、45W的DK045G、65W的DK065G为重点布局的型号，均支持250KHz开关频率，待机功耗低于50mW；具备完善的保护功能：输出过压保护（OVP），VCC 过欠压保护，过温保护（OTP），开环保护，输出过流保护（OCP）等；可广泛应用于氮化镓快充、笔记本平板电脑适配器以及辅助电源。东科DK036G、DK045G均采用PDFN5*6封装，高度集成了 650V/400mΩ GaN HEMT 的准谐振反激控制 AC-DC 功率开关芯片，极大的简化了需要高转化效率和高功率密度的产品，方便厂商设计推出更多新产品。东科 DK065G 采用DFN8*8封装，集成了 650V/260mΩ GaN HEMT 的准谐振反激控制 AC-DC 功率开关芯片，采用谷底开通以降低开关损耗，内置高低压输入功率补偿电路，保证高低压下最大输出功率一致，简化厂商65W以内的氮化镓电源设计同时降低产品研发成本。
badu这款35W双口氮化镓充电器采用折叠美规插脚，支持全球宽电压，携带方便。充电器具备双USB-C输出，支持20V输出，可用于笔记本电脑充电，并且支持3.3-16V2.2A、3.3-21V1.65A两组PPS快充，安卓苹果手机兼容都很好。

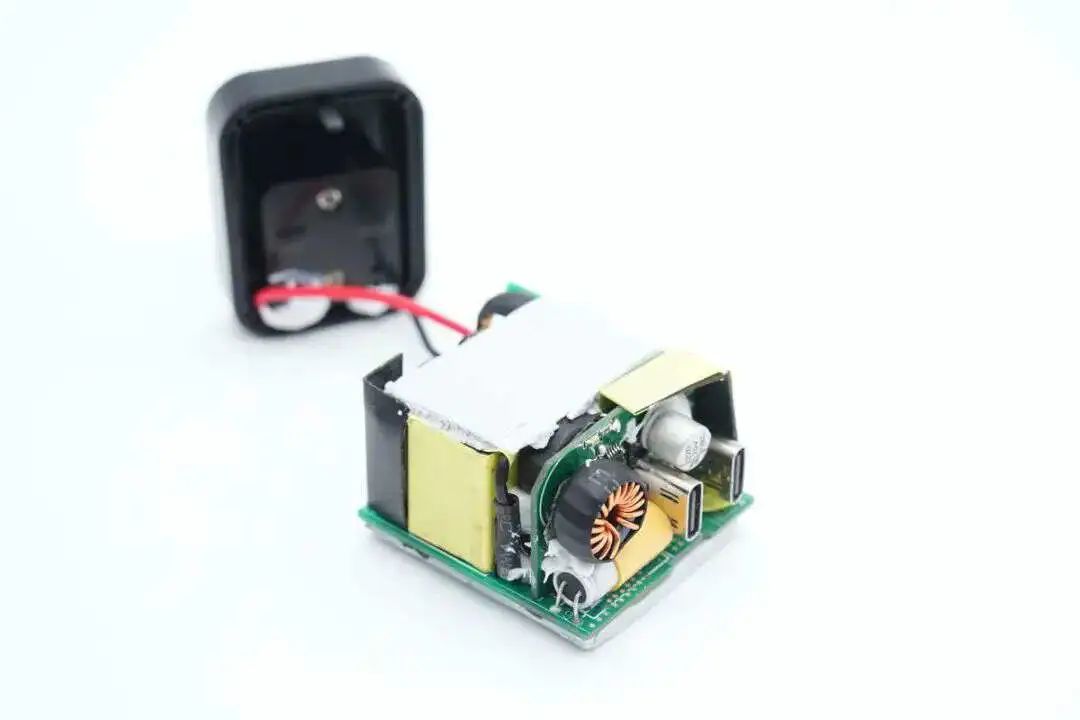

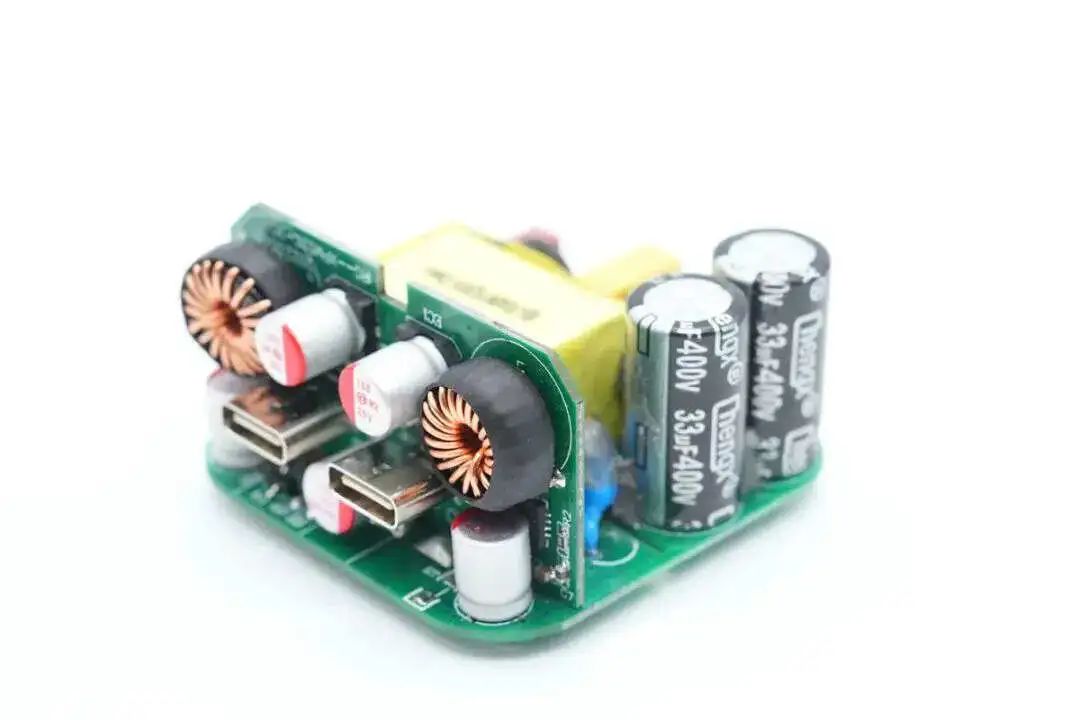

充电器采用两块PCB组合焊接，提升空间利用率。内部采用东科半导体的快充电源方案，内置DK036G氮化镓合封芯片和同步整流芯片DK5V100R20S，外围元件非常精简。相关阅读：1、拆解报告：badu 35W双USB-C氮化镓快充充电器
华科生65W 2C1A氮化镓快充采用白色长条状外壳，便于携带使用。充电器USB-C1支持65W输出，并支持5A PPS快充输出，对于安卓手机的快充支持较好，USB-C2与USB-A口支持20W输出，可以满足苹果手机的快充需求。双口同时输出时为45+12W功率分配，可为手机及笔记本同时充电。
华科生这款充电器采用东科半导体的快充电源方案，为DK065G合封氮化镓芯片搭配同步整流芯片组成，外围元件非常精简。充电器内部使用多块PCB组合焊接，提高空间利用率，设计紧凑，搭配高集成电源方案，大大简化了设计。相关阅读：1、东科旗下合封氮化镓芯片DK065G商用

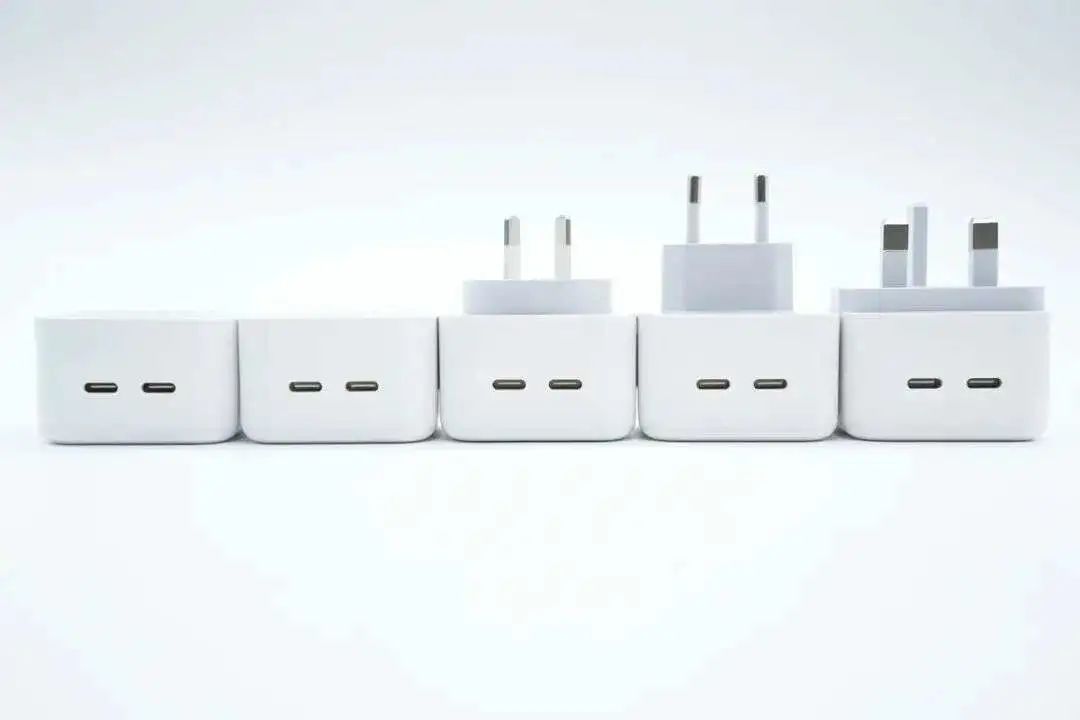

艾力格推出的35W双口氮化镓充电器支持多种插座选择，支持全球宽电压，并通过了多项认证，满足全球市场出口需求。其中国行和美行版本支持折叠插脚，携带更加方便。充电器具备双USB-C输出，支持20V输出，可用于笔记本电脑充电，并且支持PPS快充，安卓苹果手机兼容都很好。

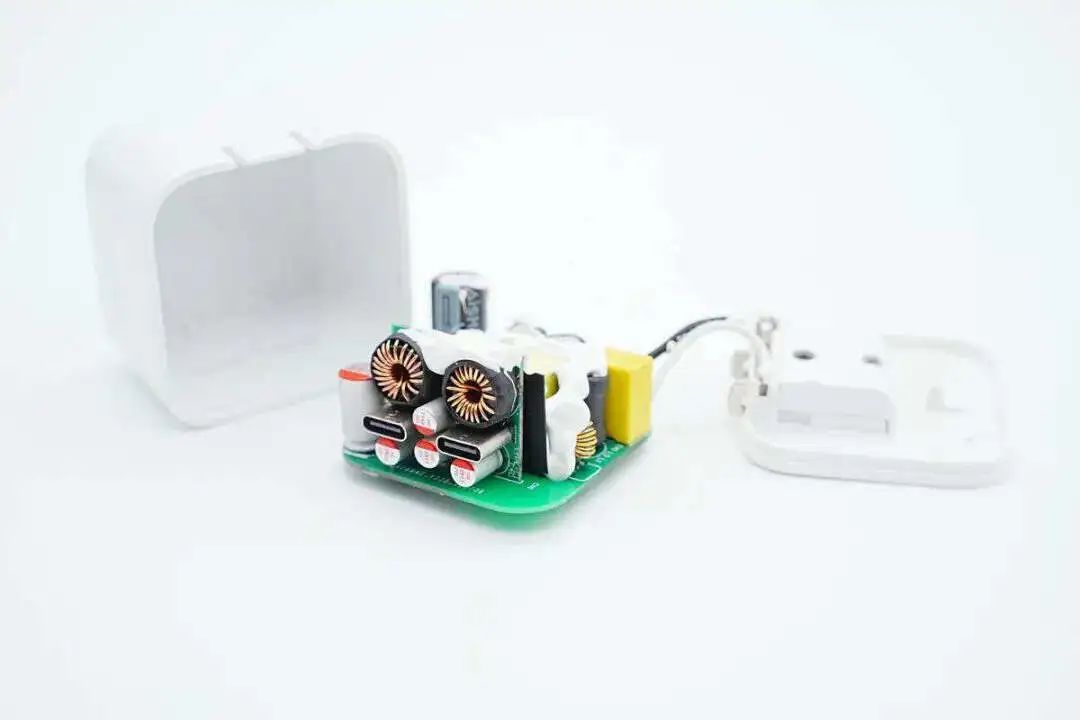

充电头网通过拆解了解到，充电器采用两块PCB组合焊接，并使用灌封工艺，提升散热性能和充电器的可靠性。内部采用东科半导体的快充电源方案，采用DK036G氮化镓合封芯片搭配同步整流芯片组成，外围元件非常精简。相关阅读：1、拆解报告：i-Regal艾力格35W双C口氮化镓充电器

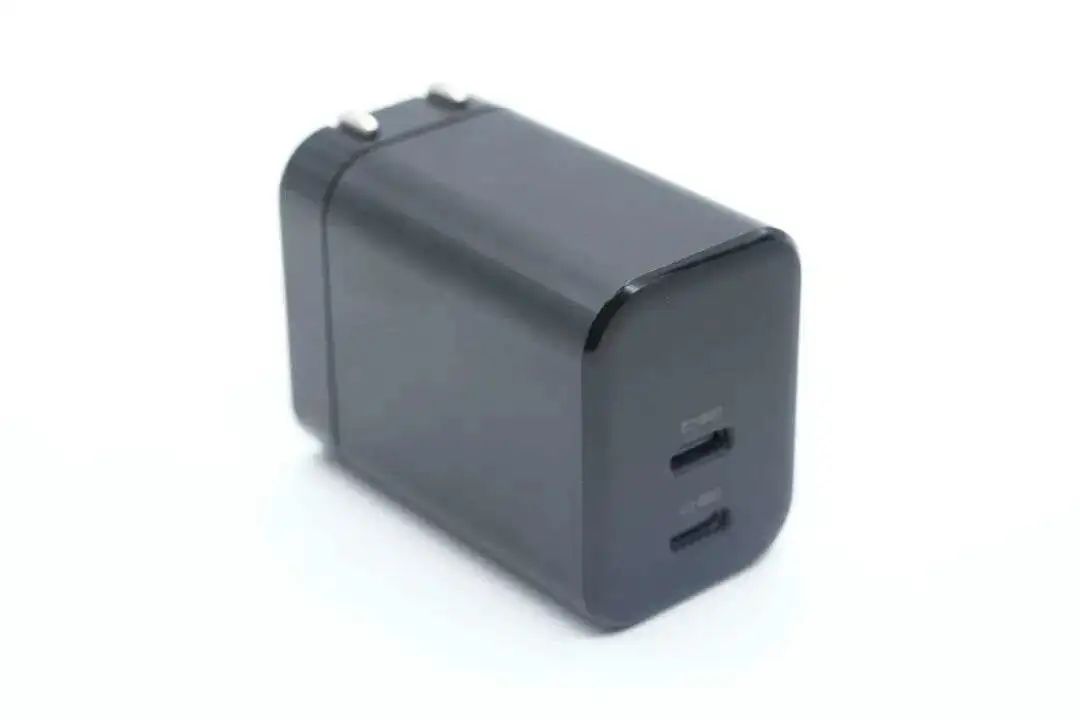

佳域这款双C口氮化镓充电器采用黑色机身，折叠插脚设计，小巧便于携带。充电器支持35W PD快充，支持20V输出，并且支持3.3-11V3A PPS快充，能够满足安卓和苹果手机，以及笔记本电脑的充电需求，相当实用。
佳域这款充电器采用反激拓扑，固定电压输出，输出使用两路独立的降压电路进行降压输出，双口同时输出时也支持快充。充电器内置东科半导体的快充电源方案，内置DK045G合封氮化镓芯片搭配DK5V100R10M同步整流芯片，组成同步整流的合封氮化镓快充电源方案。相关阅读：1、拆解报告：佳域35W双C口氮化镓充电器佳域45W氮化镓充电器配备时下热门的双USB-C接口，都支持QC2.0/3.0、AFC、FCP、PD3.0、PPS快充协议，具备5-20V五组固定电压档位以及3.3-21V2.25A一组PPS电压档位，支持功率盲插使用方便。功率的提升使其不仅可以充手机、平板等设备，也能满足部分笔电的快充需求。
充电头网通过拆解发现，这款45W氮化镓快充不仅外观一样，内部结构设计也和35W的相同。内置东科DK045G+DK5V100R10M高集成合封氮化镓快充电源方案，输出端也采用了云矽XPM52C高集成降压方案，极大简化电路设计同时降低系统成本。相关阅读：1、拆解报告：佳域45W双C口氮化镓充电器

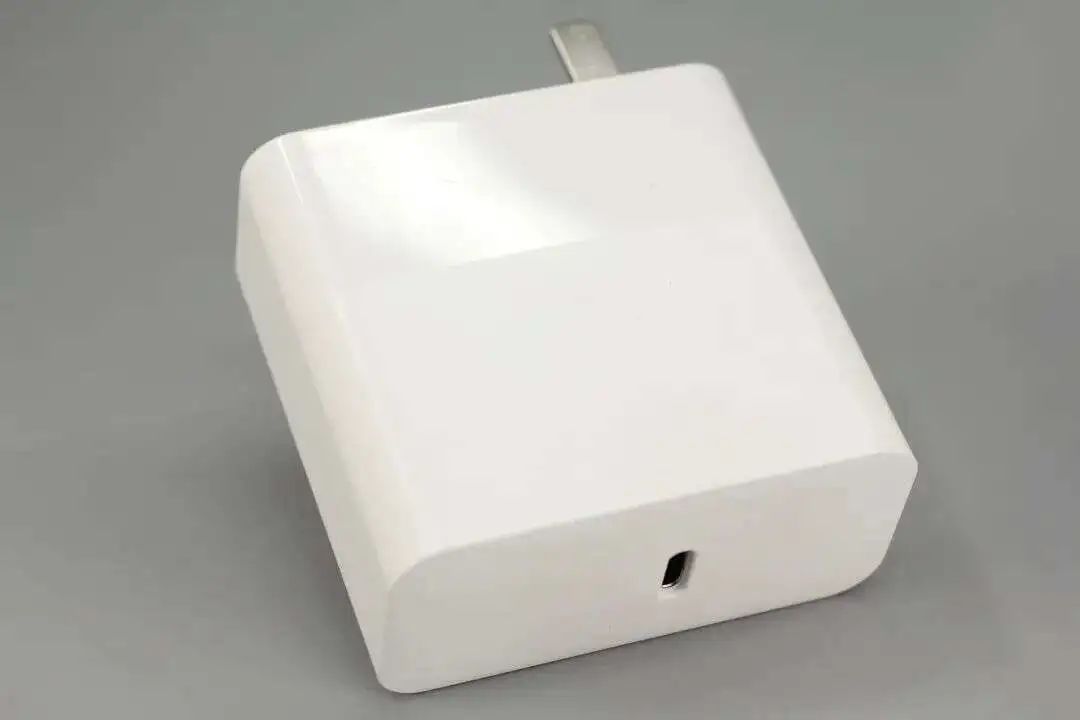

联想这款充电器采用白色机身，固定插脚，标准的配机充电器设计。充电器支持65W PD快充，得益于通用的USB PD接口，这款充电器除了为配套的投影仪供电外，还能为笔记本供电，十分方便。
这款充电器采用反激拓扑，宽电压输出设计。充电器内置东科半导体的快充电源方案，为DK065G合封氮化镓芯片搭配DK5V100R10M同步整流芯片组成，通过拆解可以看到，东科这款氮化镓合封芯片电源方案的外围元件非常精简。相关阅读：1、拆解报告：联想小新智能投影仪原装65W氮化镓充电器
意象推出的40W双口氮化镓快充采用折叠插脚，配合亮面外壳以及切面设计，体积小巧，外观精致。充电器支持40W输出功率，具备20V输出，支持笔记本电脑充电。还支持PPS快充，兼容主流的安卓手机快充。USB-A口也支持快充，实用性很好。

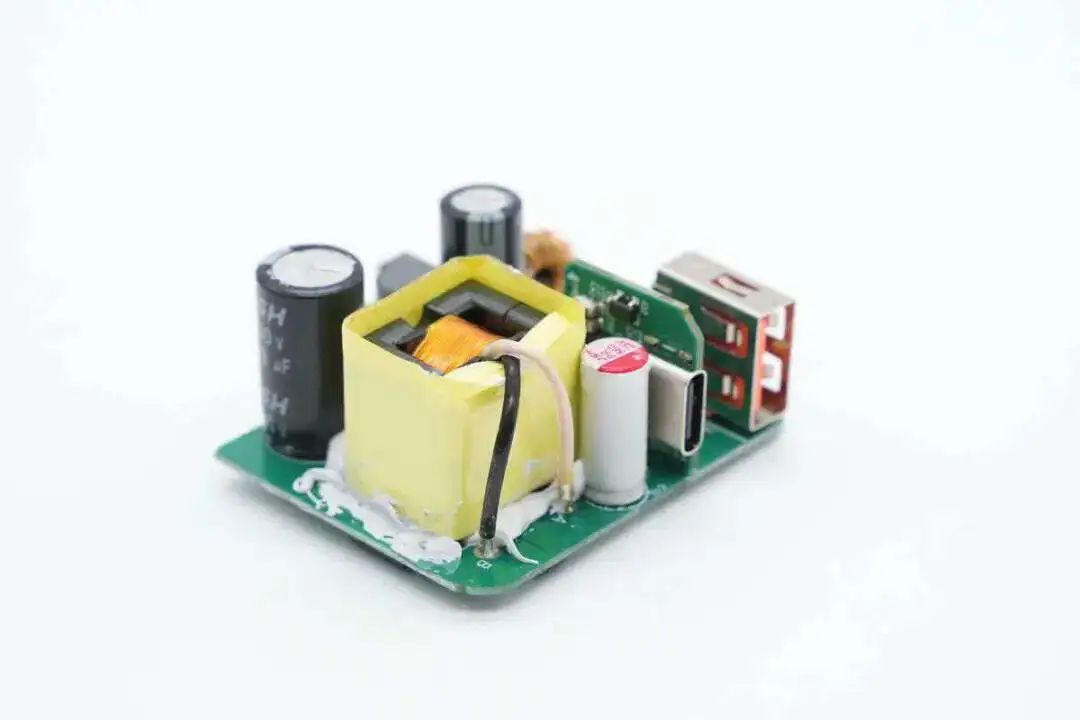

意象这款40W双口氮化镓充电器内部采用东科半导体的快充电源方案，采用DK036G氮化镓合封芯片搭配DK5V100R15S同步整流芯片组成，外围元件非常精简。输出使用云矽半导体XPD938协议芯片，集成度高，协议全面。输入滤波电容和输出固态电容均来自益阳万京源，整体做工扎实，用料可靠。相关阅读：1、拆解报告：意象40W 1A1C氮化镓充电器
相关阅读：1、开关电源的高频高效发展方向与东科合封创芯主流技术2、单芯片实现65W，东科合封氮化镓芯片DK065G规模化商用
3、东科半导体推出12V2A极简合封氮化镓适配器方案
以下热门话题可以点击蓝字了解，也可以在充电头网微信后台回复如下关键词获取专题
传统的氮化镓快充方案包括控制器+驱动器+GaN功率器件等，电路设计复杂，成本较高。东科半导体通过合封氮化镓的方式，一颗芯片即可完成原有三颗芯片的功能，使电源芯片外围器件数量大幅降低，提升功率密度和效率的同时，还可节约成本。此外也有效降低了快充方案在高频下的寄生参数，电源工程师在应用过程中更加方便快捷，易于调试，可加速产品上市周期。
什么是合封氮化镓
在氮化镓快充市场不断拓展的过程中，电源技术水平也在不断提升，起初的氮化镓快充电源一般需要采用控制器+驱动+氮化镓功率器件组合设计，不仅电路布局较为复杂，产品开发难度相对较大，而且成本也比较高。为了实现更高的功率密度并降低外围器件数量，用一颗芯片完成氮化镓功率器件、PWM控制、驱动、保护等功能，既能够提升整体方案的性能，同时也能减少PCB板的占用，缩小尺寸并减少物料成本。合封氮化镓有哪些好处
传统的氮化镓快充方案包括控制器+驱动器+GaN功率器件等，电路设计复杂，成本较高。而若采用合封氮化镓芯片，一颗芯片即可实现原有数颗芯片的功能，不仅使电源芯片外围器件数量大幅降低，而且有效降低了快充方案在高频下的寄生参数，减小振铃，从而降低开关损耗，还不易受初级电流干扰，提高可靠性和开关速度。电源工程师在应用过程中能更加方便、快捷地完成调试，加速产品研发周期。合封氮化镓还有成本低，元件数量少，易于调试的优势，简化氮化镓充电器的设计，降低氮化镓快充的开发难度，助力实现小体积高效率的氮化镓快充设计。在提高空间利用率的同时降低了生产难度，也有助于降低成本，加快出货。东科合封氮化镓解决方案

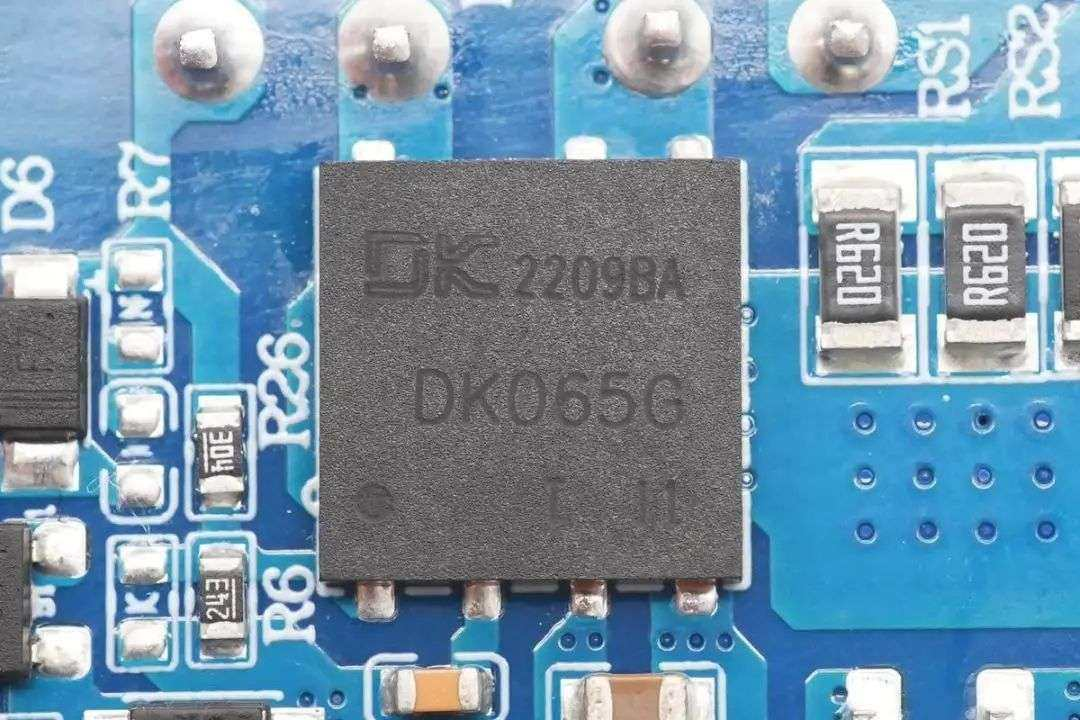

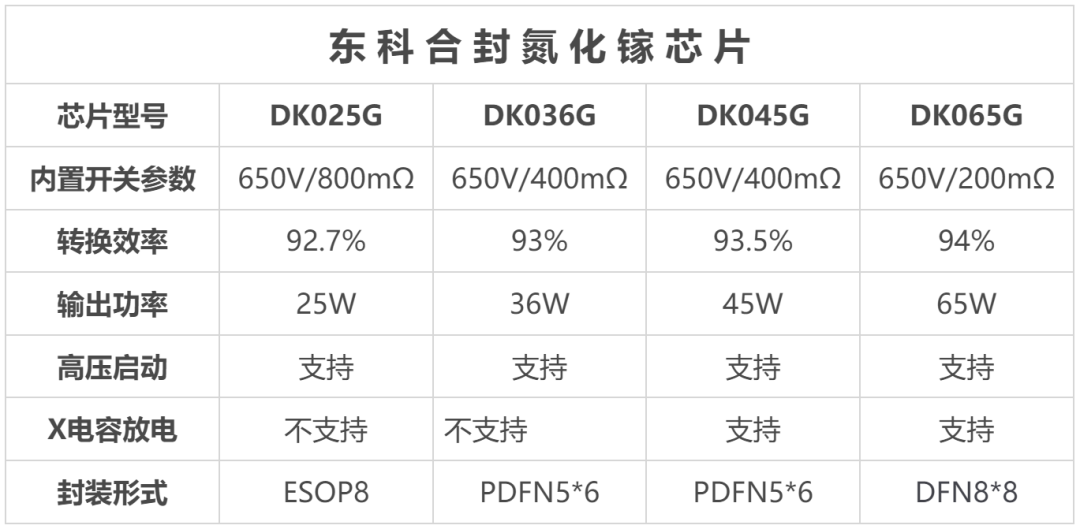

目前，以上四款是东科合封氮化镓芯片的主流解决方案，涵盖25W、36W、45W、65W四个功率段。其中36W的DK036G 、45W的DK045G、65W的DK065G为重点布局的型号，均支持250KHz开关频率，待机功耗低于50mW；具备完善的保护功能：输出过压保护（OVP），VCC 过欠压保护，过温保护（OTP），开环保护，输出过流保护（OCP）等；可广泛应用于氮化镓快充、笔记本平板电脑适配器以及辅助电源。东科DK036G、DK045G均采用PDFN5*6封装，高度集成了 650V/400mΩ GaN HEMT 的准谐振反激控制 AC-DC 功率开关芯片，极大的简化了需要高转化效率和高功率密度的产品，方便厂商设计推出更多新产品。东科 DK065G 采用DFN8*8封装，集成了 650V/260mΩ GaN HEMT 的准谐振反激控制 AC-DC 功率开关芯片，采用谷底开通以降低开关损耗，内置高低压输入功率补偿电路，保证高低压下最大输出功率一致，简化厂商65W以内的氮化镓电源设计同时降低产品研发成本。应用案例
据充电头网了解，东科合封氮化镓方案已经被badu 、艾力格、佳域、联想、意像等多款知名品牌采用。（以下应用案例排序按照品牌首字母排序、不分排名先后）badu
badu 35W双USB-C氮化镓快充充电器

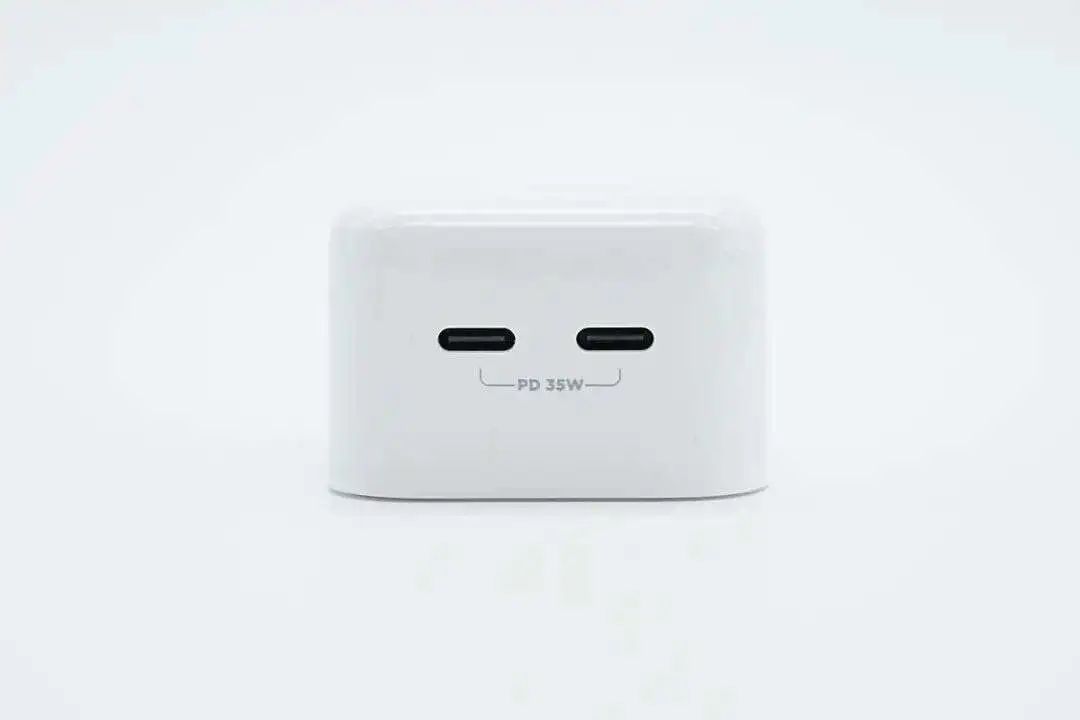

badu这款35W双口氮化镓充电器采用折叠美规插脚，支持全球宽电压，携带方便。充电器具备双USB-C输出，支持20V输出，可用于笔记本电脑充电，并且支持3.3-16V2.2A、3.3-21V1.65A两组PPS快充，安卓苹果手机兼容都很好。充电器采用两块PCB组合焊接，提升空间利用率。内部采用东科半导体的快充电源方案，内置DK036G氮化镓合封芯片和同步整流芯片DK5V100R20S，外围元件非常精简。相关阅读：1、拆解报告：badu 35W双USB-C氮化镓快充充电器HKS华科生
东科旗下合封氮化镓芯片DK065G商用

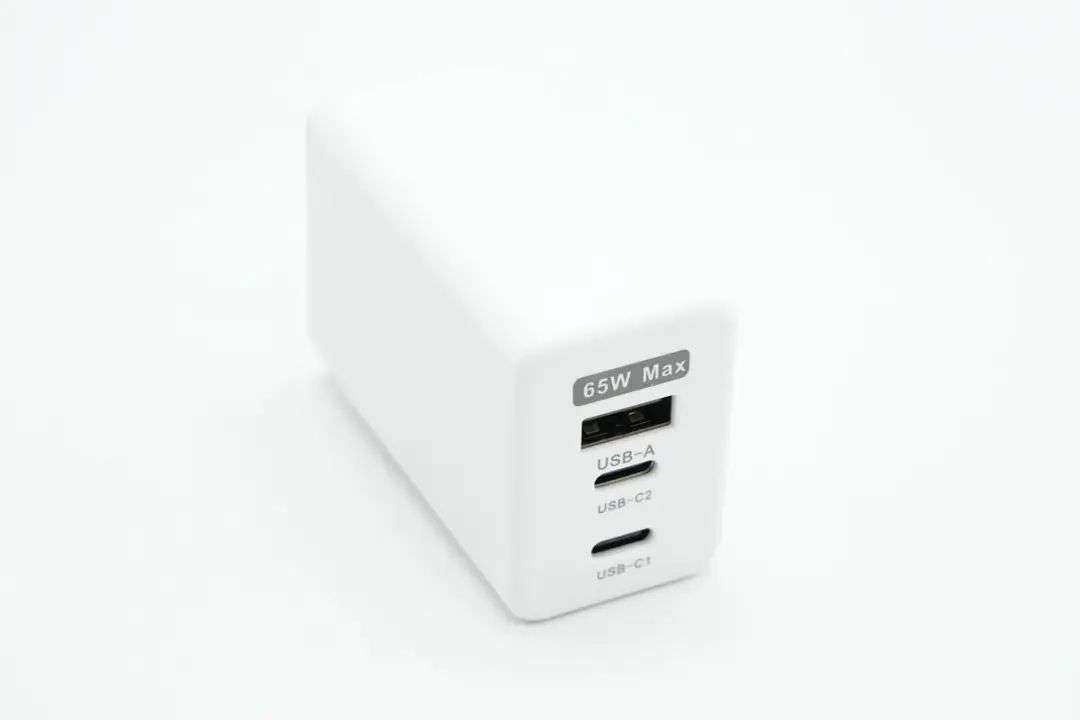

华科生65W 2C1A氮化镓快充采用白色长条状外壳，便于携带使用。充电器USB-C1支持65W输出，并支持5A PPS快充输出，对于安卓手机的快充支持较好，USB-C2与USB-A口支持20W输出，可以满足苹果手机的快充需求。双口同时输出时为45+12W功率分配，可为手机及笔记本同时充电。
华科生这款充电器采用东科半导体的快充电源方案，为DK065G合封氮化镓芯片搭配同步整流芯片组成，外围元件非常精简。充电器内部使用多块PCB组合焊接，提高空间利用率，设计紧凑，搭配高集成电源方案，大大简化了设计。相关阅读：1、东科旗下合封氮化镓芯片DK065G商用i-Regal艾力格
i-Regal艾力格35W双C口氮化镓充电器

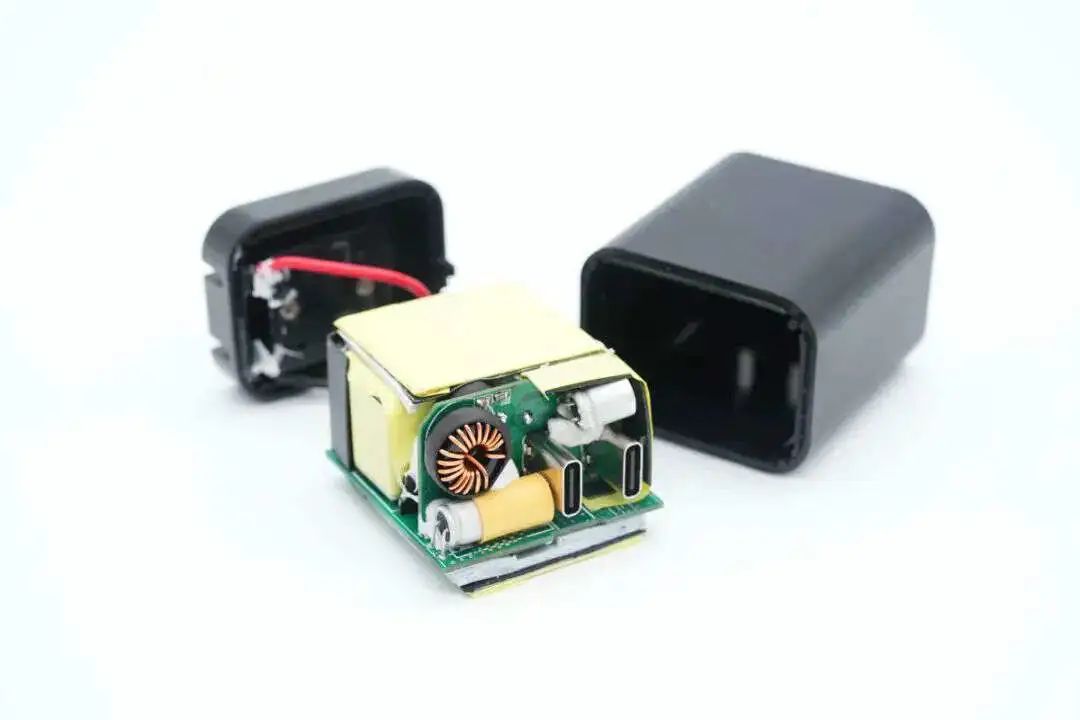

艾力格推出的35W双口氮化镓充电器支持多种插座选择，支持全球宽电压，并通过了多项认证，满足全球市场出口需求。其中国行和美行版本支持折叠插脚，携带更加方便。充电器具备双USB-C输出，支持20V输出，可用于笔记本电脑充电，并且支持PPS快充，安卓苹果手机兼容都很好。充电头网通过拆解了解到，充电器采用两块PCB组合焊接，并使用灌封工艺，提升散热性能和充电器的可靠性。内部采用东科半导体的快充电源方案，采用DK036G氮化镓合封芯片搭配同步整流芯片组成，外围元件非常精简。相关阅读：1、拆解报告：i-Regal艾力格35W双C口氮化镓充电器JAYA佳域
佳域35W双C口氮化镓充电器
佳域这款双C口氮化镓充电器采用黑色机身，折叠插脚设计，小巧便于携带。充电器支持35W PD快充，支持20V输出，并且支持3.3-11V3A PPS快充，能够满足安卓和苹果手机，以及笔记本电脑的充电需求，相当实用。佳域这款充电器采用反激拓扑，固定电压输出，输出使用两路独立的降压电路进行降压输出，双口同时输出时也支持快充。充电器内置东科半导体的快充电源方案，内置DK045G合封氮化镓芯片搭配DK5V100R10M同步整流芯片，组成同步整流的合封氮化镓快充电源方案。相关阅读：1、拆解报告：佳域35W双C口氮化镓充电器佳域45W双C口氮化镓充电器
佳域45W氮化镓充电器配备时下热门的双USB-C接口，都支持QC2.0/3.0、AFC、FCP、PD3.0、PPS快充协议，具备5-20V五组固定电压档位以及3.3-21V2.25A一组PPS电压档位，支持功率盲插使用方便。功率的提升使其不仅可以充手机、平板等设备，也能满足部分笔电的快充需求。充电头网通过拆解发现，这款45W氮化镓快充不仅外观一样，内部结构设计也和35W的相同。内置东科DK045G+DK5V100R10M高集成合封氮化镓快充电源方案，输出端也采用了云矽XPM52C高集成降压方案，极大简化电路设计同时降低系统成本。相关阅读：1、拆解报告：佳域45W双C口氮化镓充电器Lenovo联想
联想小新智能投影仪原装65W氮化镓充电器

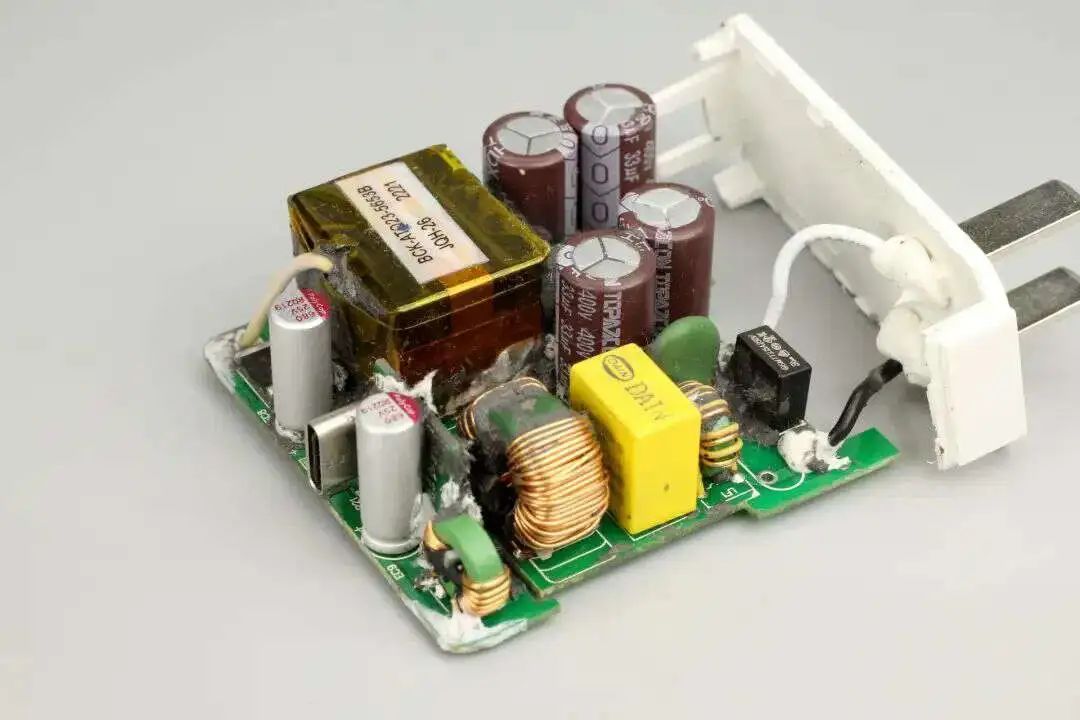

联想这款充电器采用白色机身，固定插脚，标准的配机充电器设计。充电器支持65W PD快充，得益于通用的USB PD接口，这款充电器除了为配套的投影仪供电外，还能为笔记本供电，十分方便。这款充电器采用反激拓扑，宽电压输出设计。充电器内置东科半导体的快充电源方案，为DK065G合封氮化镓芯片搭配DK5V100R10M同步整流芯片组成，通过拆解可以看到，东科这款氮化镓合封芯片电源方案的外围元件非常精简。相关阅读：1、拆解报告：联想小新智能投影仪原装65W氮化镓充电器QCY意象
意象40W 1A1C氮化镓充电器

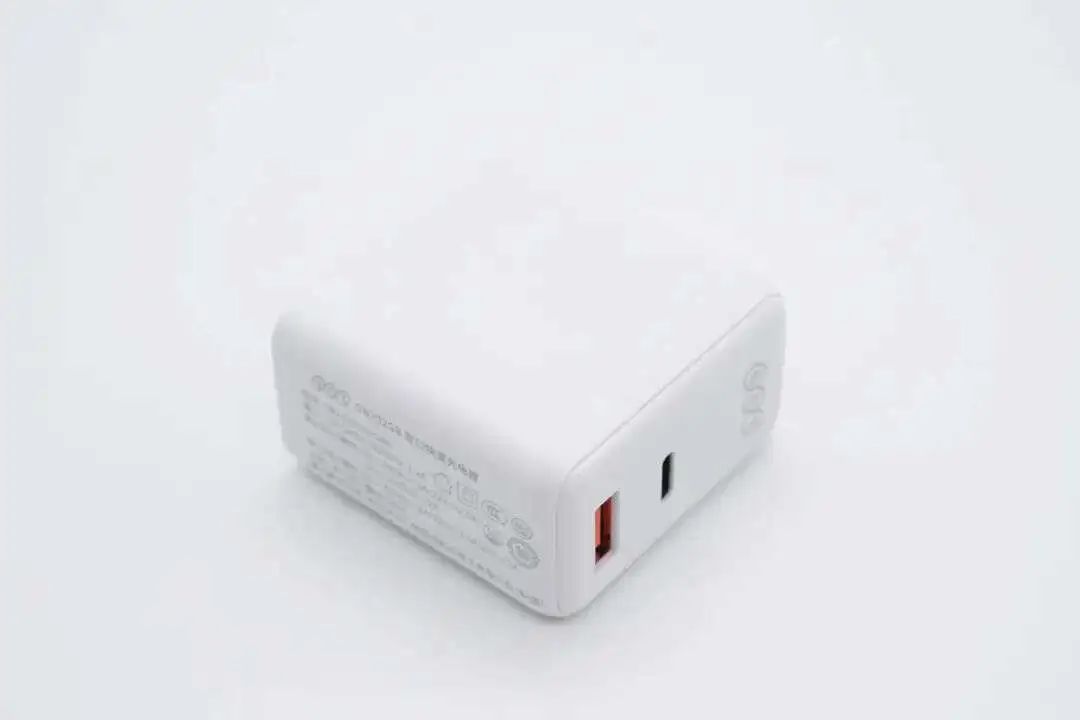

意象推出的40W双口氮化镓快充采用折叠插脚，配合亮面外壳以及切面设计，体积小巧，外观精致。充电器支持40W输出功率，具备20V输出，支持笔记本电脑充电。还支持PPS快充，兼容主流的安卓手机快充。USB-A口也支持快充，实用性很好。意象这款40W双口氮化镓充电器内部采用东科半导体的快充电源方案，采用DK036G氮化镓合封芯片搭配DK5V100R15S同步整流芯片组成，外围元件非常精简。输出使用云矽半导体XPD938协议芯片，集成度高，协议全面。输入滤波电容和输出固态电容均来自益阳万京源，整体做工扎实，用料可靠。相关阅读：1、拆解报告：意象40W 1A1C氮化镓充电器充电头网总结
东科的采用的封装工艺有效提高适配器的功率密度，合封方案降低寄生参数影响的优势，进一步降低调试难度，降低成本，提高可靠性。多款知名品牌充电器都采用了东科的合封氮化镓电源方案，侧面证明了东科合封氮化镓芯片系列产品的质量，能够满足充电器厂商多种氮化镓快充设计，助力厂商的氮化镓产品加速上市，快速抓住市场机遇。东科采用合封式控制器+驱动器+GaN HEMT方案，减小快充方案在高频下的寄生参数，从而降低了快充电源的调试难度，并达到了精简外围元器件、提高功率密度的目的，加快产品设计周期同时降低产品的成本，加速氮化镓充电器的普及，让充电器变得更加高效，推动绿色可持续发展战略和早日实现碳中的深远意义，为地球节能减排贡献一份力量。相关阅读：1、开关电源的高频高效发展方向与东科合封创芯主流技术2、单芯片实现65W，东科合封氮化镓芯片DK065G规模化商用
3、东科半导体推出12V2A极简合封氮化镓适配器方案
