H264，通常也被称之为H264/AVC（或者H.264/MPEG-4 AVC或MPEG-4/H.264 AVC）

对摄像头采集的每一帧视频需要进行编码，由于视频中存在空间和时间的冗余，需要用算法来去除这些冗余。H264是专门去除这些冗余的算法，我们把这种算法称为H264编码。

H264的出现就是为了创建比以前的视频压缩标准更高效的压缩标准，使用更好高效的视频压缩算法来压缩视频的占用空间，提高存储和传输的效率，在获得有效的压缩效果的同时，使得压缩过程引起的失真最小。MPEG-4 AVC和H.264 是目前较为主流的编码标准。主要定义了两方面的内容：视频数据压缩形式的编码表示和用重建视频信息的语法来描述编码方法。目的是为了保证兼容的编码器能够成功的交互工作，同时也允许制造厂商自由的开发具有竞争力的创新产品。

提到H264编解码，先简单说一下视频压缩算法。视频压缩算法是通过去除时间、空间的冗余来实现的。在一段时间内，相邻的图像的像素、亮度与色温的差别很小，我们没必要对每一个图像进行完整的编码，而是可以选取这段时间的第一张图（也就是第一帧）作为完整的编码，而后面一段时间的图像只需要记录与第一张图（第一帧）在像素、亮度、色温等方面的差别数据即可。通过去除不同类型的冗余，可以明显的压缩数据，代价就是一部分信息失真。

像大多数看到的视频，如rmvb、avi、mp4、flv大多数是由h264进行编码，当然也会有不同的，如mpeg4、vp9这样冷门的编码

无论是H264、mpeg4、vp9都是基于宏块的方式进行编码，原理都是一样的，只不过实现的算法不一样罢了。

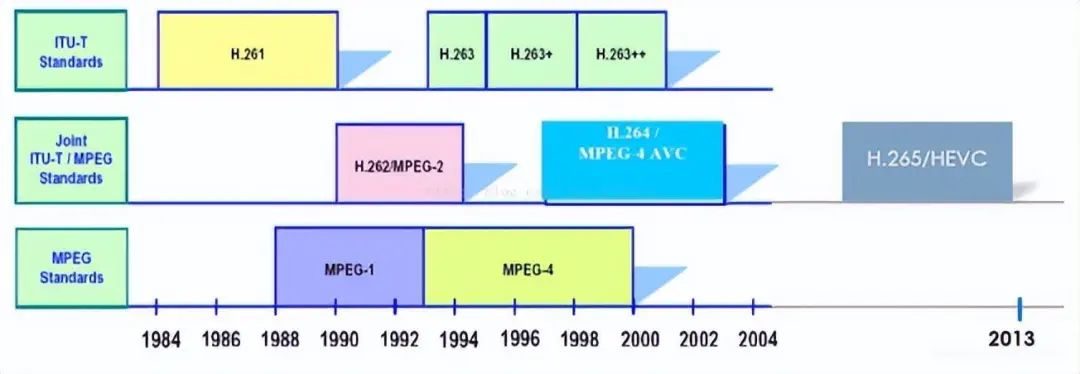

H264视频编码发展历程

二、封装格式

2.1、视频文件封装格式

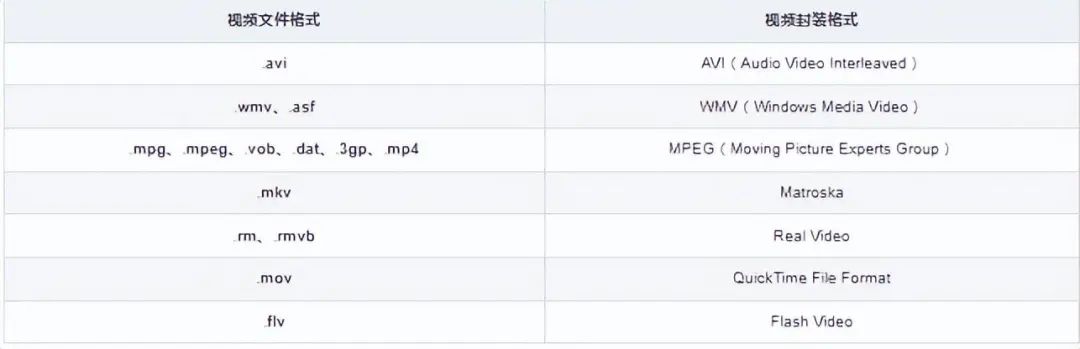

封装格式（也叫容器），就是将已经编码压缩好的视频轨和音频轨按照一定的格式放到一个文件中，也就是说仅仅是一个外壳，或者把它当成一个放视频轨和音频轨的文件夹也可以。说得通俗点，视频轨相当于饭，而音频轨相当于菜，封装格式就是一个碗，或者一个锅，用来盛放饭菜的容器。 下面是几种常用的视频文件后缀类型与其相对应的封装格式。

2.2、音视频编码方式

2.2.1、视频编码方式

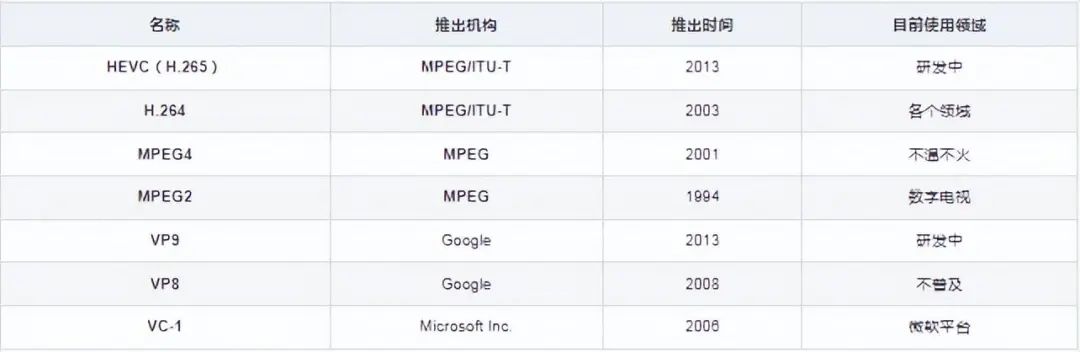

视频编码的作用： 将视频像素数据（RGB，YUV 等）压缩成视频码流，从而降低视频的数据量。常用的音频编码方式有以下几种：

2.2.2、音频编码方式

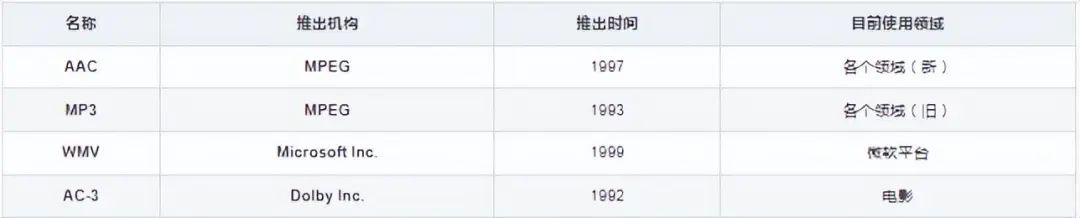

音频编码的作用： 将音频采样数据（PCM 等）压缩成音频码流，从而降低音频的数据量。 常用的音频编码方式有以下几种：

1 MP3 MP3，英文全称 MPEG-1 or MPEG-2 Audio Layer III，是曾经非常流行的一种数字音频编码和有损压缩格式，它被设计来大幅降低音频数据量。它是在 1991 年，由位于德国埃尔朗根的研究组织 Fraunhofer-Gesellschaft 的一组工程师发明和标准化的。MP3 的普及，曾对音乐产业造成极大的冲击与影响。

2 AAC AAC，英文全称 Advanced Audio Coding，是由 Fraunhofer IIS、杜比实验室、ATT、Sony 等公司共同开发，在 1997 年推出的基于 MPEG-2 的音频编码技术。2000 年，MPEG-4 标准出现后，AAC 重新集成了其特性，加入了 SBR 技术和 PS 技术，为了区别于传统的 MPEG-2 AAC 又称为 MPEG-4 AAC。 AAC 比 MP3 有更高的压缩比，同样大小的音频文件，AAC 的音质更高。

3 WMA WMA，英文全称 Windows Media Audio，由微软公司开发的一种数字音频压缩格式，本身包括有损和无损压缩格式。

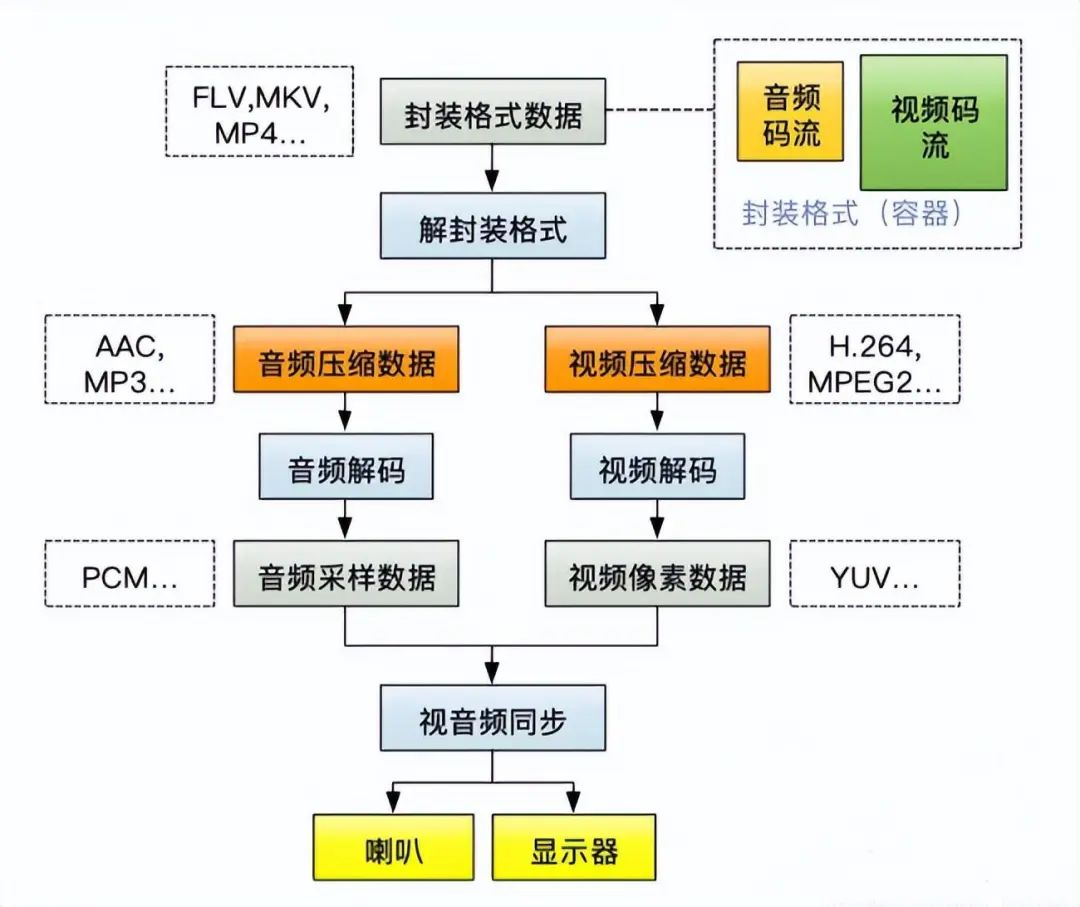

我们播放的视频文件一般都是用一种封装格式封装起来的，封装格式的作用是什么呢？一般视频文件里不光有视频，还有音频，封装格式的作用就是把视频和音频打包起来。 所以我们先要解封装格式，看有哪些视频流和哪些音频流，此时的音频流和视频流都还是压缩数据，不能直接用于显示的，这就需要解码。下面是播放一个视频文件时的流程图。

三、H264相关概念

3.1、H264基本单元

在H.264定义的结构中，一个视频图像编码后的数据叫做一帧。 一帧是由一个或多个片（slice）组成的，一个片是由一个或多个宏块（MB）组成的（宏块是H264编码的基本单位），一个宏块是由16x16的yuv数据组成的。

3.2、帧类型

在H.264的协议中，定义了三类帧，分别是I帧、B帧和P帧。其中I帧就是一个完整的图像帧，而B帧和P帧对应的就是之前说的不对全部图像做编码的帧。B帧和P帧的差别在于，P帧是参考之前的I帧生成的，B帧是参考前后的图像帧生成的。

在视频画面播放过程中，若I帧丢失了，则后面的P帧也就随着解不出来，就会出现视频画面黑屏的现象；若P帧丢失了，则视频画面会出现花屏、马赛克等现象。

3.3、GOP(画面组)

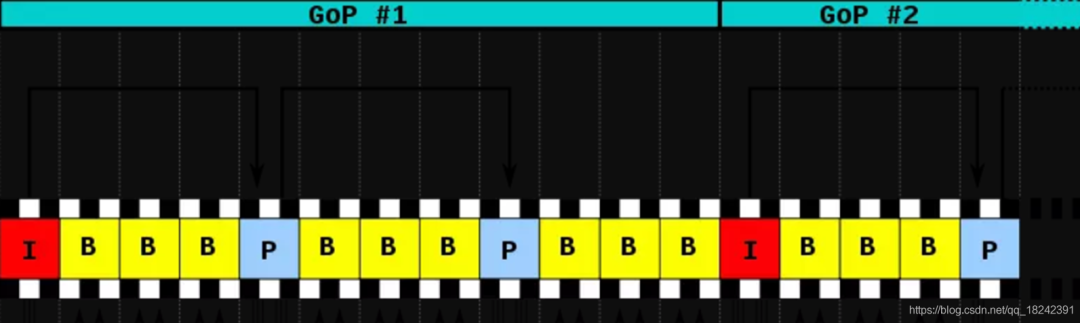

一个GOP（Group Of Picture）就是一组连续的画面。GOP结构一般有两个数字，其中一个是GOP的长度（即两个I帧之间的B帧和P帧数），另一个数字为I帧和P帧之间的间隔距离（即B帧数）。在一个GOP内I帧解码不依赖任何的其它帧，P帧解码则依赖前面的I帧或P帧，B帧解码依赖前面的I帧或P帧及其后最近的一个P帧。

注意：在码率不变的前提下，GOP值越大，P、B帧的数量会越多，平均每个I、P、B帧所占用的字节数就越多，也就更容易获取较好的图像质量；Reference越大，B帧的数量越多，同理也更容易获得较好的图像质量。但是通过提高GOP值来提高图像质量是有限度的。H264编码器在遇到场景切换的情况时，会自动强制插入一个I帧，此时实际的GOP值被缩短了。另一方面，在一个GOP中，P、B帧是由I帧预测得到的，当I帧的图像质量比较差时，会影响到一个GOP中后续P、B帧的图像质量，直到下一个GOP开始才有可能得以恢复，所以GOP值也不宜设置过大。

同时，由于P、B帧的复杂度大于I帧，所以过多的P、B帧会影响编码效率，使编码效率降低。另外，过长的GOP还会影响Seek操作的响应速度，由于P、B帧是由前面的I或P帧预测得到的，所以Seek操作需要直接定位，解码某一个P或B帧时，需要先解码得到本GOP内的I帧及之前的N个预测帧才可以，GOP值越长，需要解码的预测帧就越多，seek响应的时间也越长。

3.4、IDR 帧

GOP中的I帧又分为普通I帧和IDR帧，IDR帧就是GOP的第一个I帧，这样区分视为了方便控制编码和解码的流程。 IDR帧一定是I帧，但是I帧不一定是IDR帧。

IDR帧因为附带SPS、PPS等信息，解码器在收到 IDR 帧时，需要做的工作就是：把所有的 PPS 和 SPS 参数进行更新。

可以看出来IDR帧的作用是让解码器立刻刷新相关数据信息，避免出现较大的解码错误问题。

引入IDR帧机制是为了解码的重同步，当解码器解码到 IDR帧时，立即将参考帧队列清空，将已解码的数据全部输出或抛弃，重新查找参数集，开始一个新的序列。这样，如果前一个序列出现错误，在这里可以获得重新同步的机会。IDR帧之后的帧永远不会使用IDR帧之前的数据来解码。

四、H264压缩方式

4.1、H264压缩方式

H264 的核心压缩算法是帧内压缩和帧间压缩，帧内压缩是生成I帧的算法，帧间压缩是生成B帧和P帧的算法。 帧内（Intraframe）压缩的原理是：当压缩一帧图像时，仅考虑本帧的数据而不考虑相邻帧之间的冗余信息，一般采用有损压缩算法，由于帧内压缩是编码一个完整的图像，所以可以独立的解码、显示。帧内压缩率一般不高。 帧间（Interframe）压缩的原理是：相邻几帧的数据有很大的相关性，或者说前后两帧信息变化很小的特点。连续的视频其相邻帧之间具有冗余信息，根据这一特性，压缩相邻帧之间的冗余量就可以进一步提高压缩量，减小压缩比。

而帧间压缩也称为时间压缩（Temporalcompression），它通过比较时间轴上不同帧之间的数据进行压缩。帧间压缩是无损的，它通过比较本帧与相邻帧之间的差异，仅记录本帧与其相邻帧的差值，这样可以大大减少数据量。

4.2、H264压缩方式说明

H.264压缩视频数据时的具体方式如下：

1). 分组，也就是将一系列变换不大的图像归为一个组，即一个GOP；

2). 定义帧，将每组的图像帧归分为I帧、P帧和B帧三种类型；

3). 预测帧， 以I帧做为基础帧,以I帧预测P帧,再由I帧和P帧预测B帧;

4). 数据传输， 最后将I帧数据与预测的差值信息进行存储和传输。

五、H264分层结构

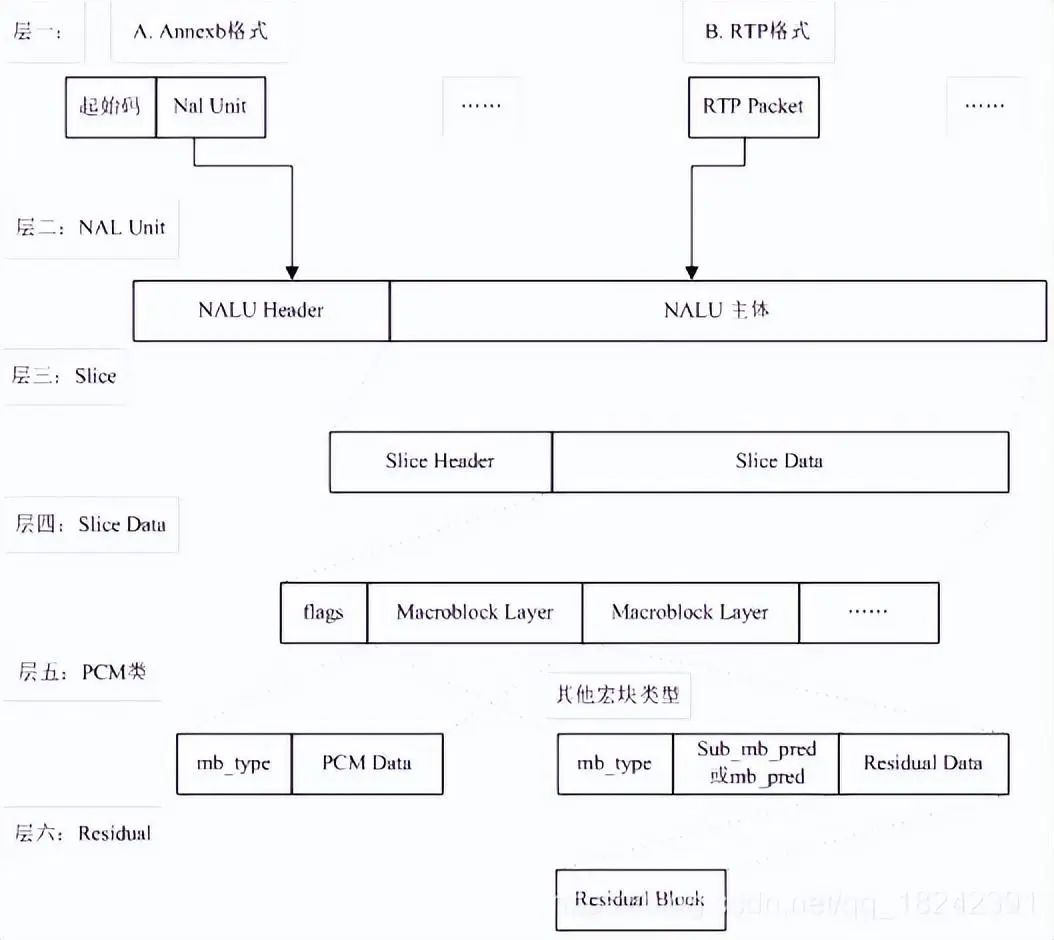

H264的主要目标是为了有高的视频压缩比和良好的网络亲和性，H264将系统框架分为两个层面，分别是视频编码层面（VCL）和网络抽象层面（NAL）

5.1、VLC层（Video Coding Layer）

VLC层：包括核心压缩引擎和块，宏块和片的语法级别定义，设计目标是尽可能地独立于网络进行高效的编码；

5.2、NAL层（Network Abstraction Layer）

NAL层：负责将VCL产生的比特字符串适配到各种各样的网络和多元环境中，覆盖了所有片级以上的语法级别。

5.3、NALU（NAL Unit）

H.264原始码流(裸流)是由一个接一个NALU组成，NALU通常由[StartCode] [NALU Header] [NALU Payload] 三部分组成，其中 Start Code 用于标示这是一个NALU 单元的开始，必须是"00 00 00 01" 或"00 00 01"。

5.3.1、Start Code

Start Code 用于标示这是一个NALU 单元的开始，必须是”00 00 00 01” 或”00 00 01”。

5.3.2、NAL Header

NAL Header由三部分组成，forbidden_bit(1bit)，nal_reference_bit(2bits)（优先级），nal_unit_type(5bits)（类型）。

5.3.2.1、forbidden_bit

禁止位，初始为0，当网络发现NAL单元有比特错误时可设置该比特为1，以便接受方纠错或丢掉该单元。

5.3.2.2、nal_reference_bit

NAL重要性，值越大，越重要，解码器在解码处理不过来的时候，可以丢掉重要性为0的NALU。

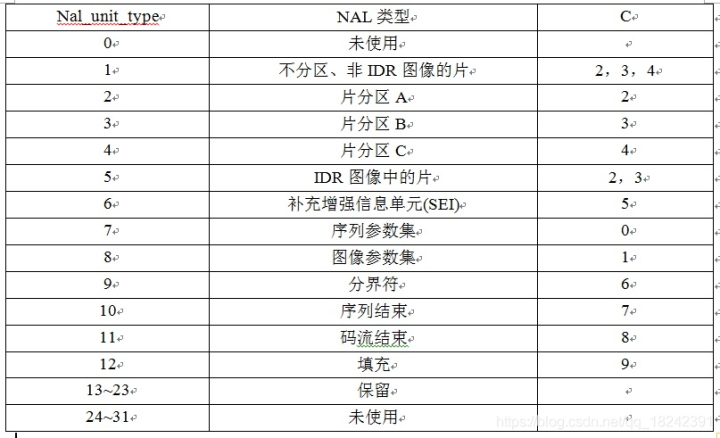

5.3.2.3、帧类型

5.3.3、RBSP（Raw Byte Sequence Payload)）

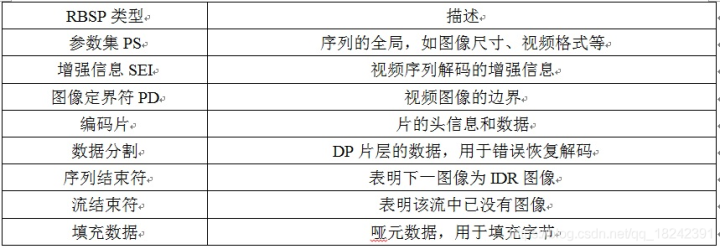

下图是RBSP的序列的样例及相关类型参数的描述表：

SPS是序列参数集，包含的是针对一连续编码视频序列的参数，如标识符 seq_parameter_set_id、帧数及 POC 的约束、参考帧数目、解码图像尺寸和帧场编码模式选择标识等等。

PPS是图像参数集，对应的是一个序列中某一幅图像或者某几幅图像，其参数如标识符 pic_parameter_set_id、可选的 seq_parameter_set_id、熵编码模式选择标识、片组数目、初始量化参数和去方块滤波系数调整标识等等。

为了使NALU主体不包括起始码，在编码时每遇到两个字节（连续）的0，就插入一字节0x03，以和起始码相区别。解码时，则将相应的0x03删除掉。

六、NAL单元解码的流程

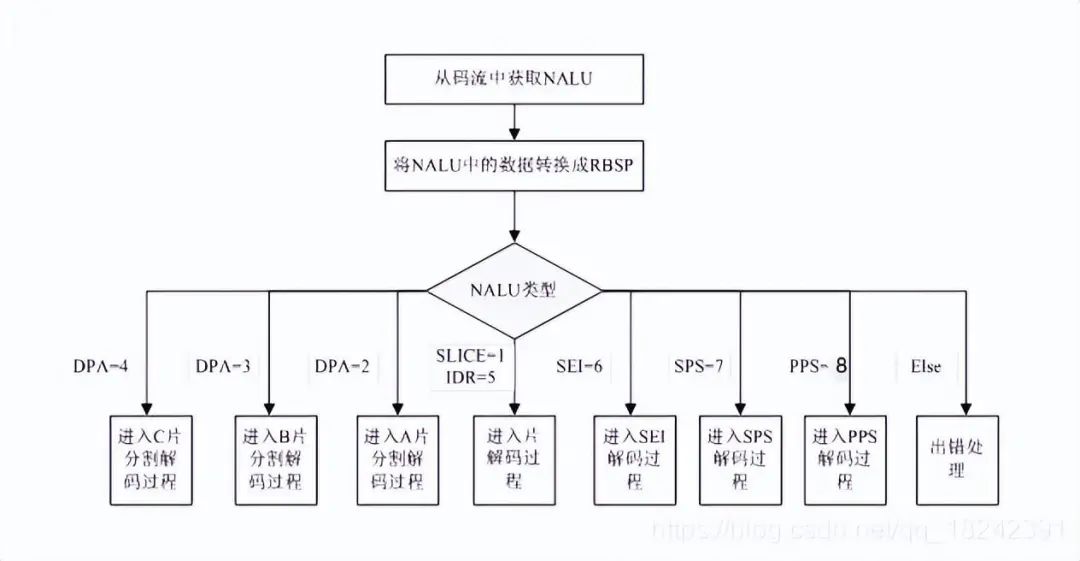

NAL单元解码的流程为：首先从NAL单元中提取出RBSP语法结构，然后按照上图所示的流程处理RBSP语法结构。输入的是NAL单元，输出结果是经过解码的当前图像的样值点。 NAL单元中分别包含了序列参数集和图像参数集。图像参数集和序列参数集在其他NAL单元传输过程中作为参考使用，在这些数据NAL单元的片头中，通过语法元素pic_parameter_set_id设置它们所使用的图像参数集编号；而相应的每个图像参数集中，通过语法元素seq_paramter_set_id设置他们使用的序列参数集编号。

七、H264 局限性

随着数字视频应用产业链的快速发展，视频应用向以下几个方向发展的趋势愈加明显：

(1) 高清晰度(HigherDefinition)：数字视频的应用格式从720P向1080P全面升级，而且现在4K的数字视频格式也已经成为常见。

(2) 高帧率(Higherframe rate )：数字视频帧率从30fps向60fps、120fps甚至240fps的应用场景升级;

(3) 高压缩率(HigherCompression rate )：传输带宽和存储空间一直是视频应用中最为关键的资源，因此，在有限的空间和管道中获得最佳的视频体验一直是用户的不懈追求。

但是面对视频应用不断向高清晰度、高帧率、高压缩率方向发展的趋势，当前主流的视频压缩标准协议H.264的局限性不断凸显。主要体现在：

(1) 宏块个数的爆发式增长，会导致用于编码宏块的预测模式、运动矢量、参考帧索引和量化级等宏块级参数信息所占用的码字过多，用于编码残差部分的码字明显减少。

(2) 由于分辨率的大大增加，单个宏块所表示的图像内容的信息大大减少，这将导致相邻的4 x 4或8 x 8块变换后的低频系数相似程度也大大提高，导致出现大量的冗余。

(3) 由于分辨率的大大增加，表示同一个运动的运动矢量的幅值将大大增加，H.264中采用一个运动矢量预测值，对运动矢量差编码使用的是哥伦布指数编码，该编码方式的特点是数值越小使用的比特数越少。因此，随着运动矢量幅值的大幅增加，H.264中用来对运动矢量进行预测以及编码的方法压缩率将逐渐降低。

(4) H.264的一些关键算法例如采用CAVLC和CABAC两种基于上下文的熵编码方法、deblock滤波等都要求串行编码，并行度比较低。针对GPU/DSP/FPGA/ASIC等并行化程度非常高的CPU，H.264的这种串行化处理越来越成为制约运算性能的瓶颈。

于是面向更高清晰度、更高帧率、更高压缩率视频应用的HEVC(H.265)协议标准应运而生。H.265在H.264标准2～4倍的复杂度基础上，将压缩效率提升一倍以上。

（注意：实际使用过程中，不能忽视265专利费用这个重要的问题。专利问题参考：H.265成超级提款机 一场围绕专利授权的战争已经爆发）
