前言
知名快充品牌航嘉推出了一款35W充吧三口充电器，这款充电器具备一个支持35W快充的USB-C接口和两个支持5V输出的USB-A接口，还有两个新国标五孔插孔，能够在满足家用或办公多个设备的供电需求的同时为手机和笔记本电脑充电，设计非常实用。
这款充电器还采用轻触开关，来控制AC和DC输出，满足全局断电需求，使用更加安心。此外还具备1.8米长线缆，轻松满足延长需求。下面充电头网就带来航嘉这款充吧快充插座的拆解，一起看看内部做工和用料。
此前充电头网已经对这款插座进行了详细评测，此外还拆解过航嘉18W 1A1C快充延长线插座、航嘉WiFi智能插座等产品，欢迎查阅。
航嘉35W快充插座开箱

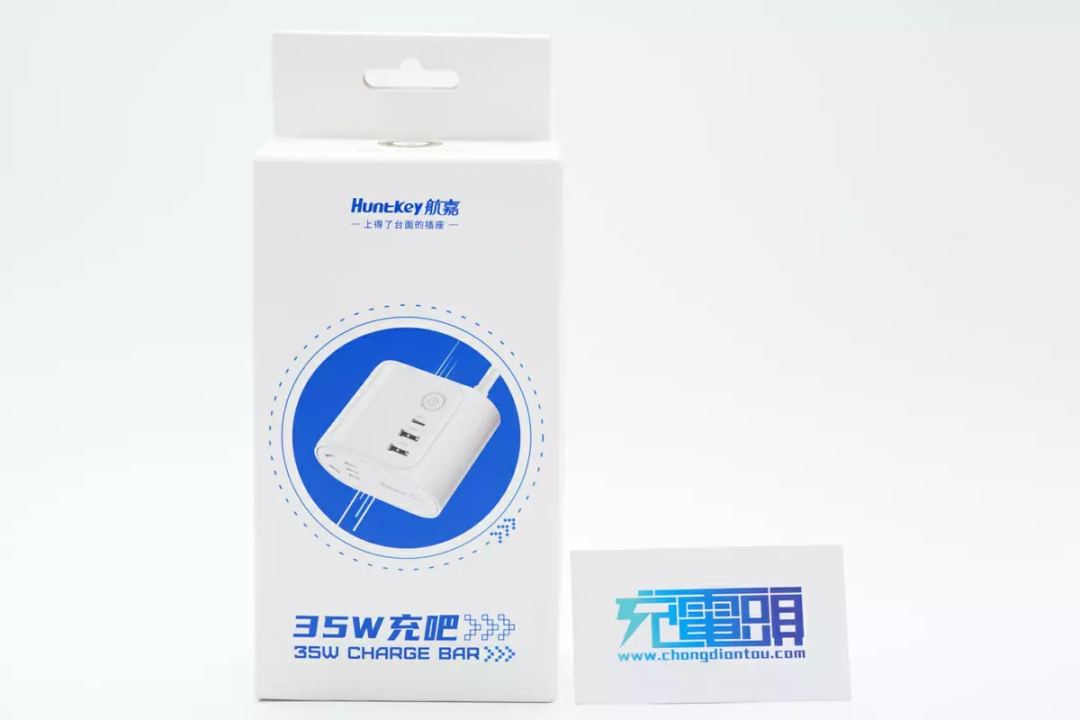

包装盒采用蓝白配色，正面印有HuntKey航嘉品牌、快充插座外观图以及名称。

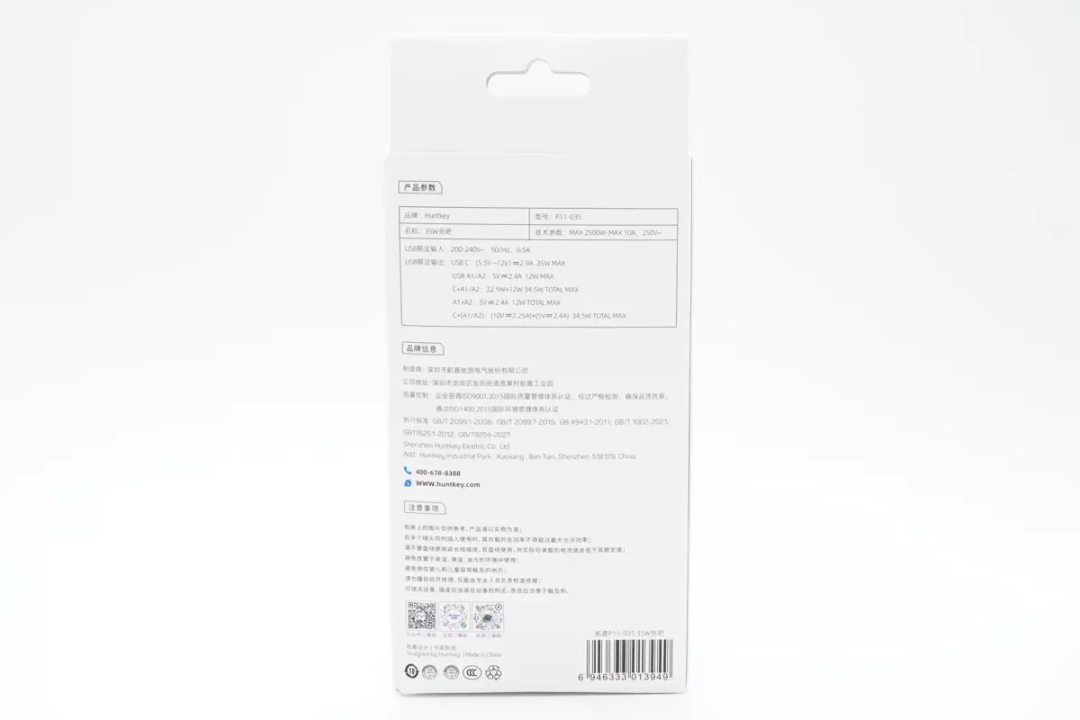

包装盒背面印有详细的产品参数信息以及产品条形码。

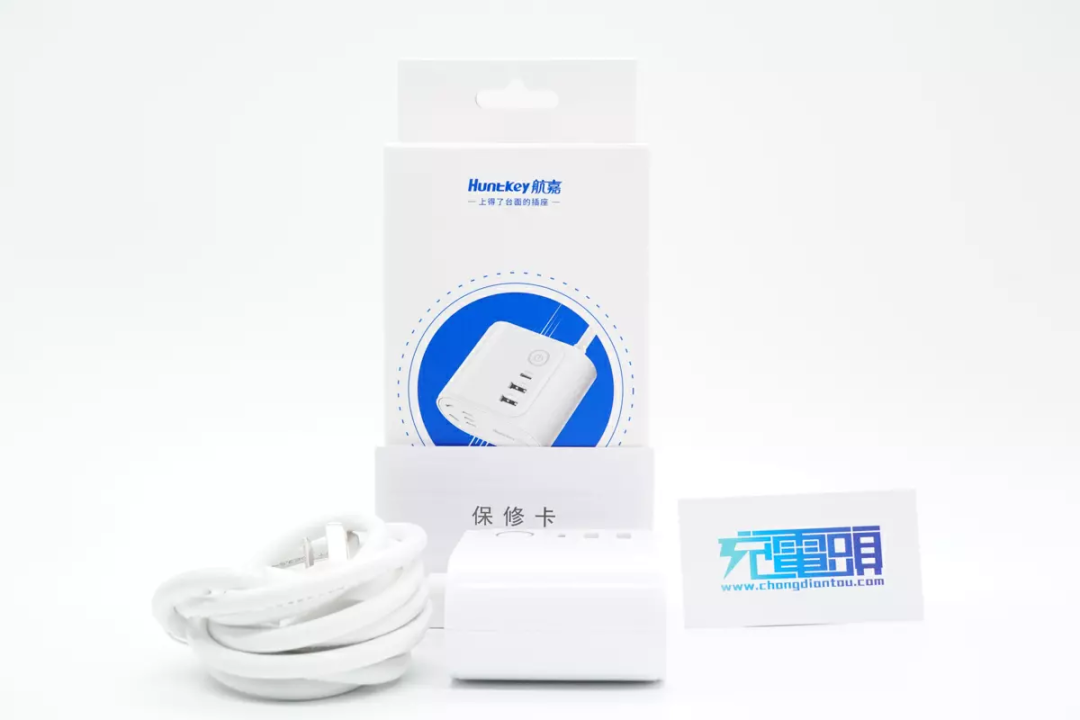

取出包装内所有物品，除快充插座外，另有一份保修卡。

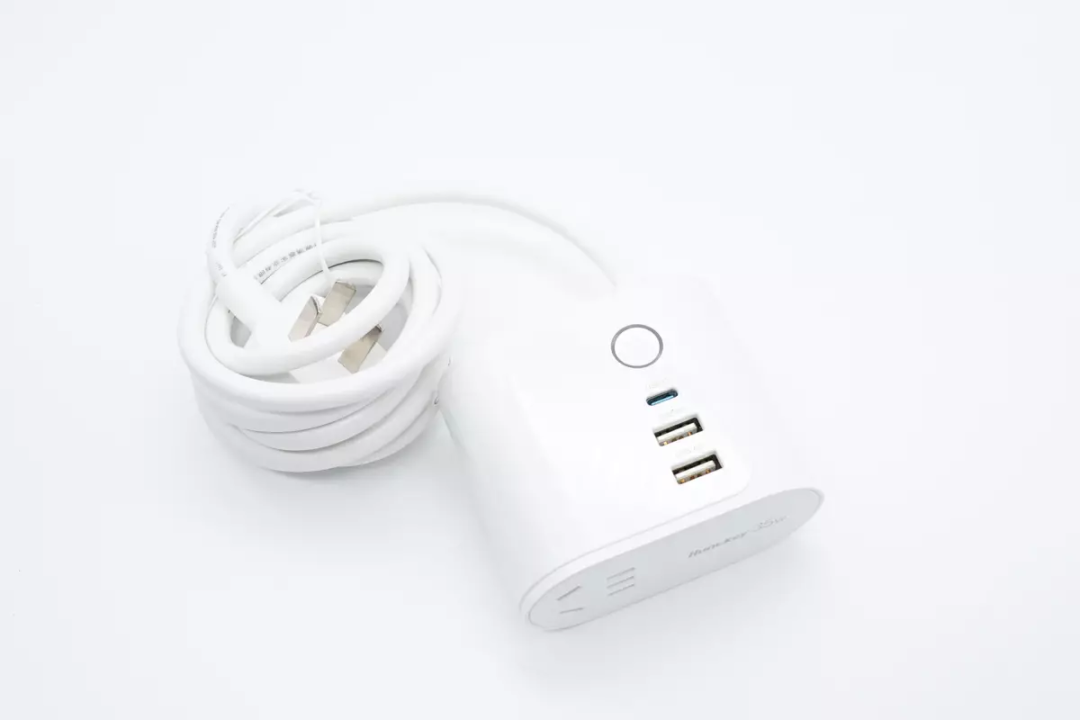

航嘉35W充吧整体为纯白色简约风格，采用高温阻燃材料外壳，表面细纹拉丝工艺与光滑亮面拼接设计，触摸之间，体验不同质感。

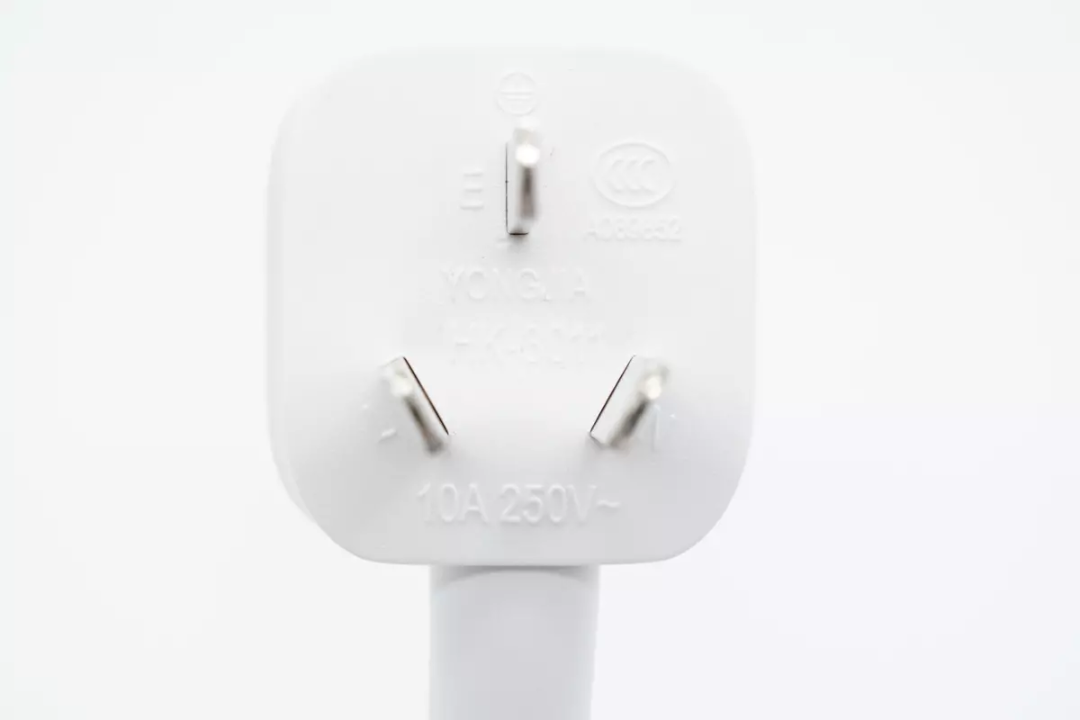

电源线采用国标三脚扁平插头，在狭窄环境下也能使用，10A 250V~规格，并通过了CCC认证。

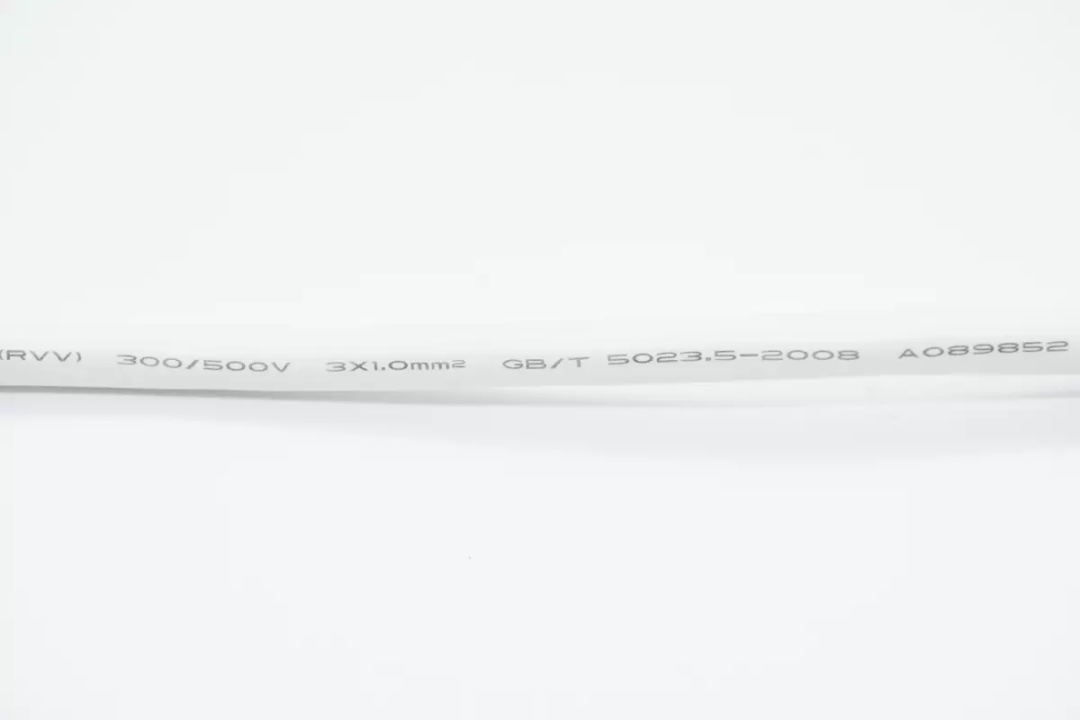

线缆加粗可靠性更好，铜芯横截面积3×1m㎡。

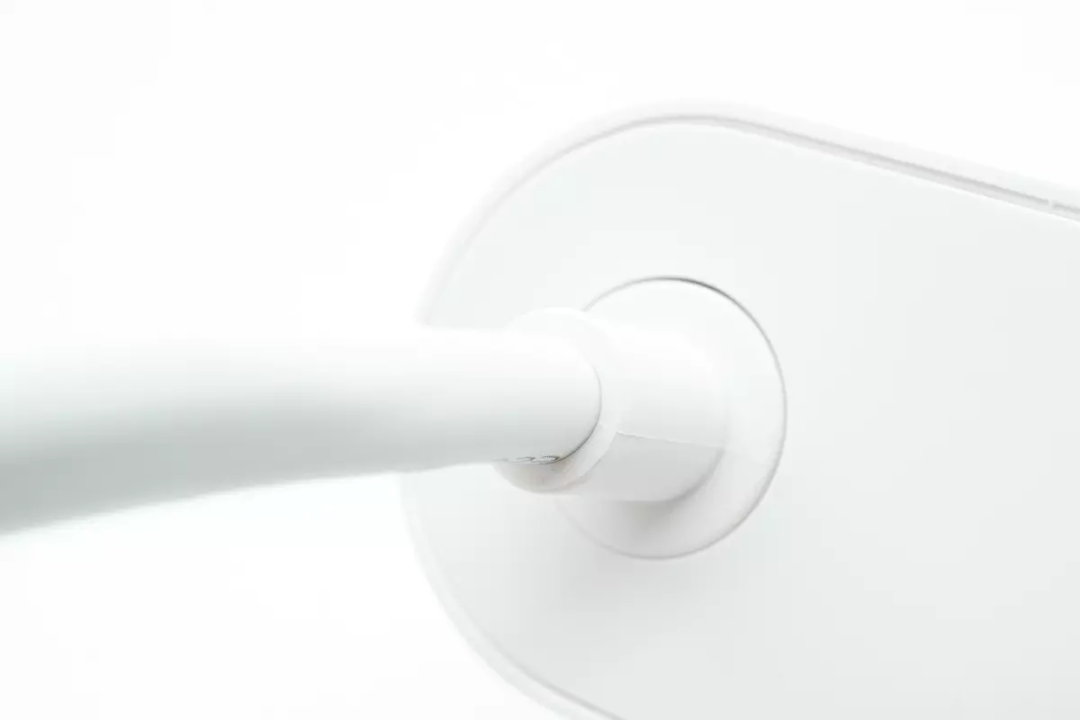

插座本体与线缆连接处采用加厚注塑防护设计。

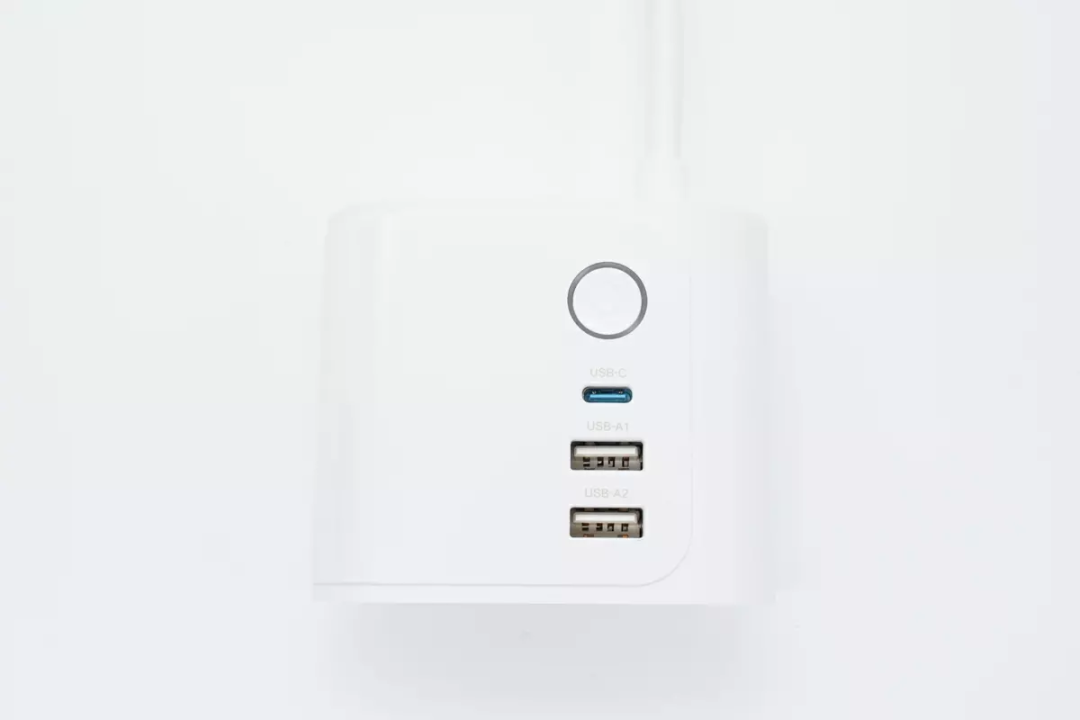

机身顶面配置开关键以及2A1C三个USB接口。

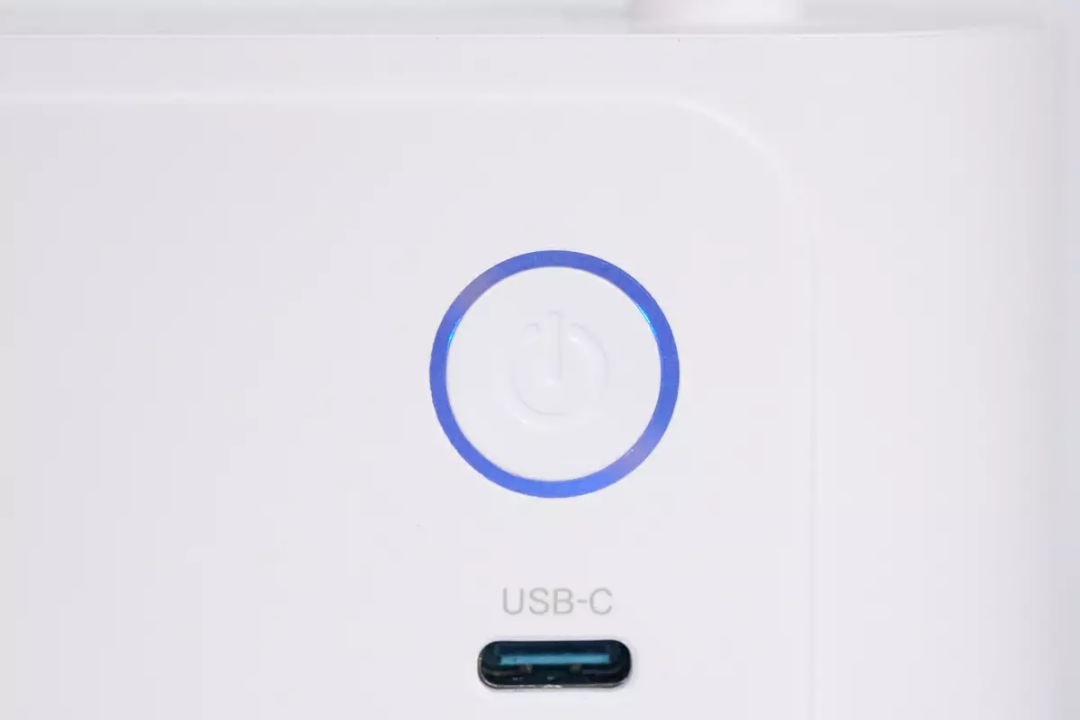

按键外围设有指示灯环，可通过灯环状态判断插座通/断电，直观方便。

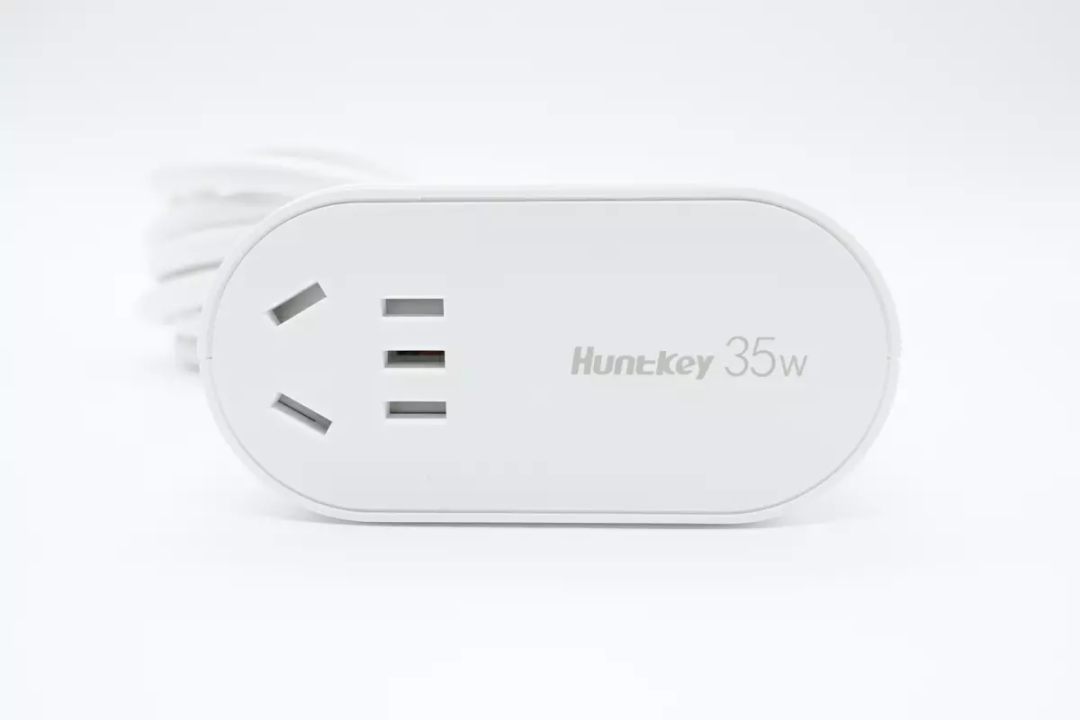

机身前端设有3+2新国标组合插口，右侧外壳上印有HuntKey 35W字样。

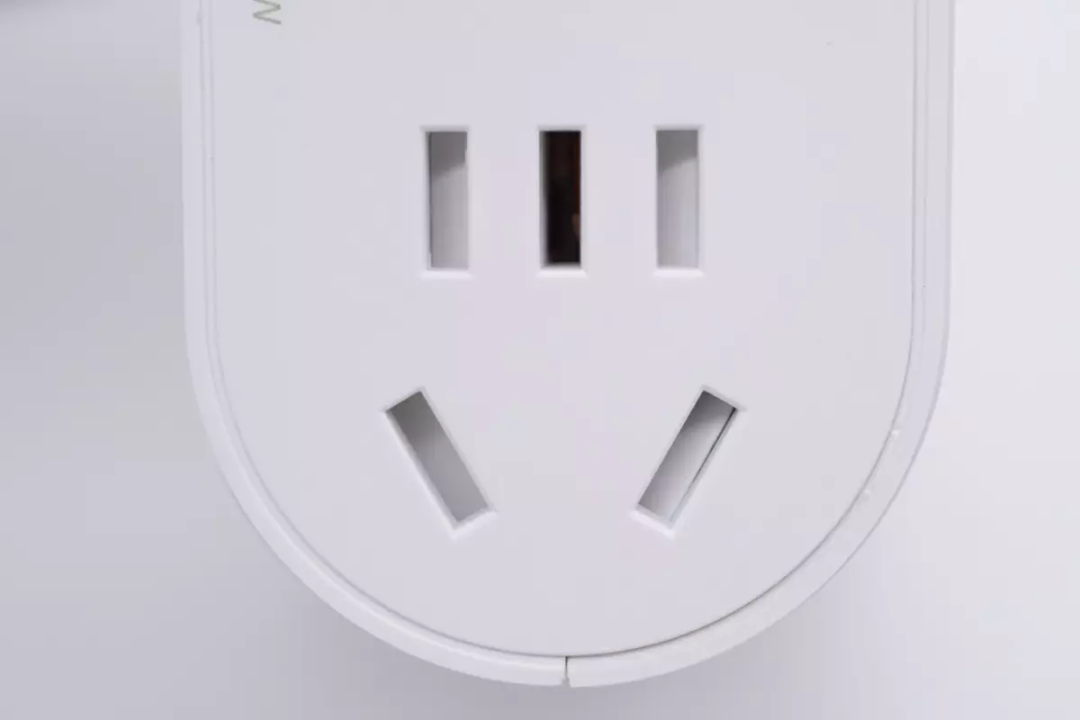

AC插口内拥有安全保护门设计，降低触电隐患概率，不用担心小孩子误插插孔，用电更放心。

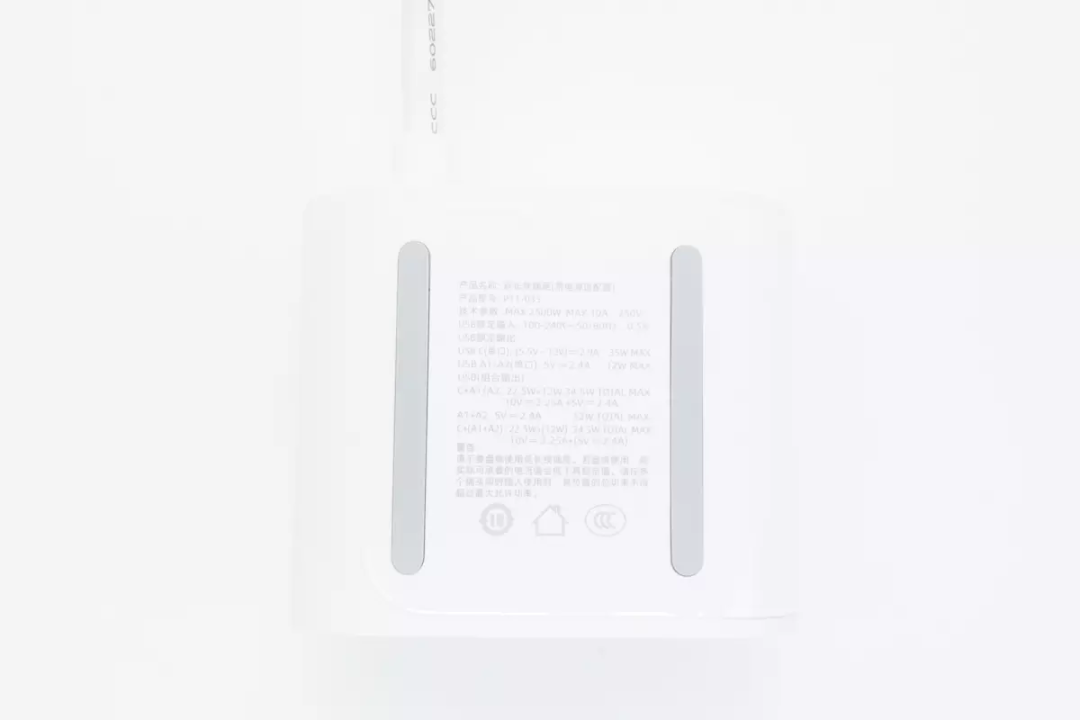

底部两侧贴有防滑橡胶条，中间为插座的详细规格参数信息。

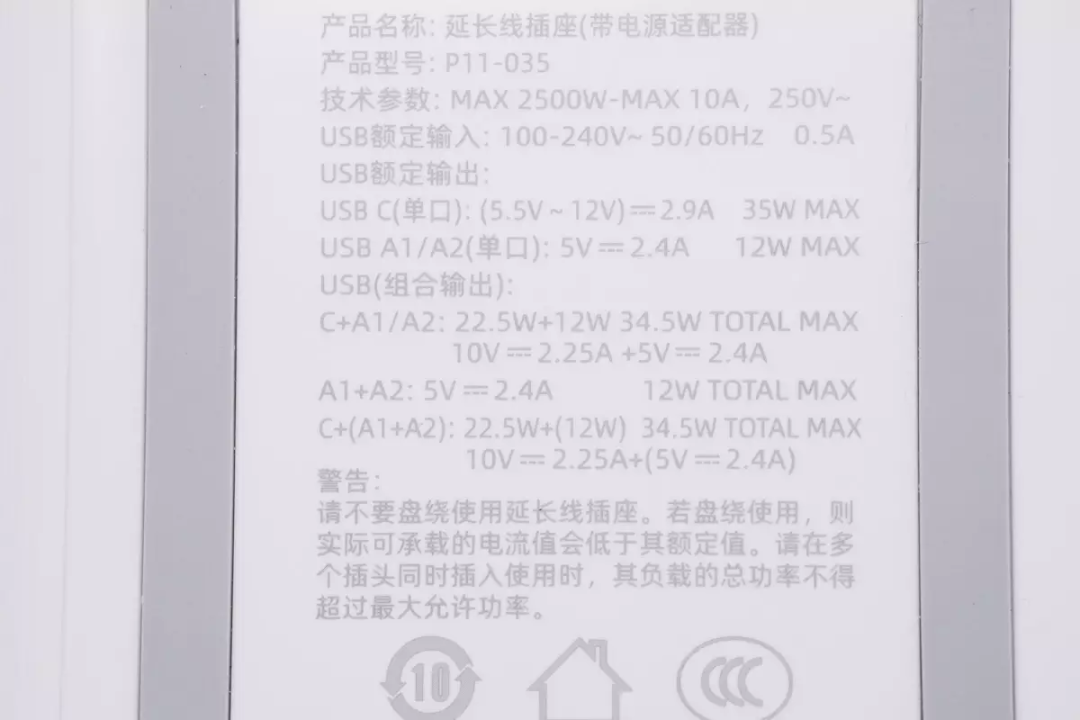

产品参数特写
产品型号：P11-035
技术参数：MAX 2500W-MAX 10A，250V~
USB额定输入：100-240V~50/60Hz 0.5A
USB额定输出：
USB-C（单口）：（5.5~12V）2.9A，35W Max
USB-A1/A2（单口）：5V2.4A 12W Max
USB-C+USB-A1/A2：22.5W+12W
USB-A1+USB-A2：5V2.4A
USB-C+（USB-A1+USB-A2）：22.5W+12W
制造商：深圳市航嘉驰源电气股份有限公司
产品通过了CCC认证。

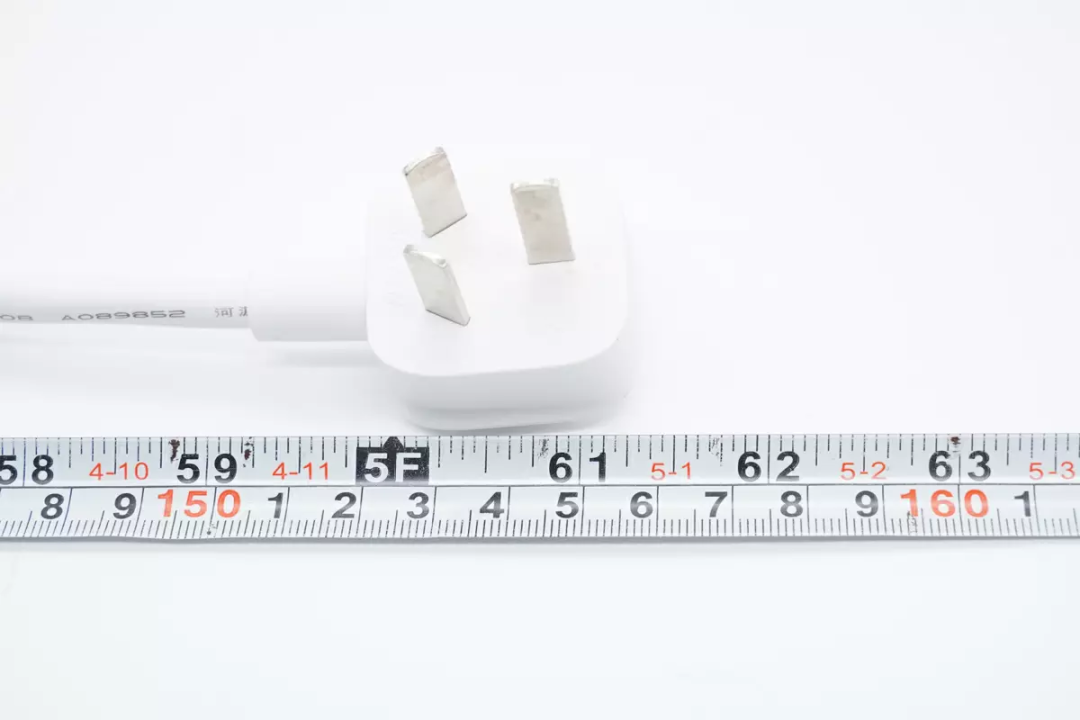

测得电源线长度约为155.5cm。

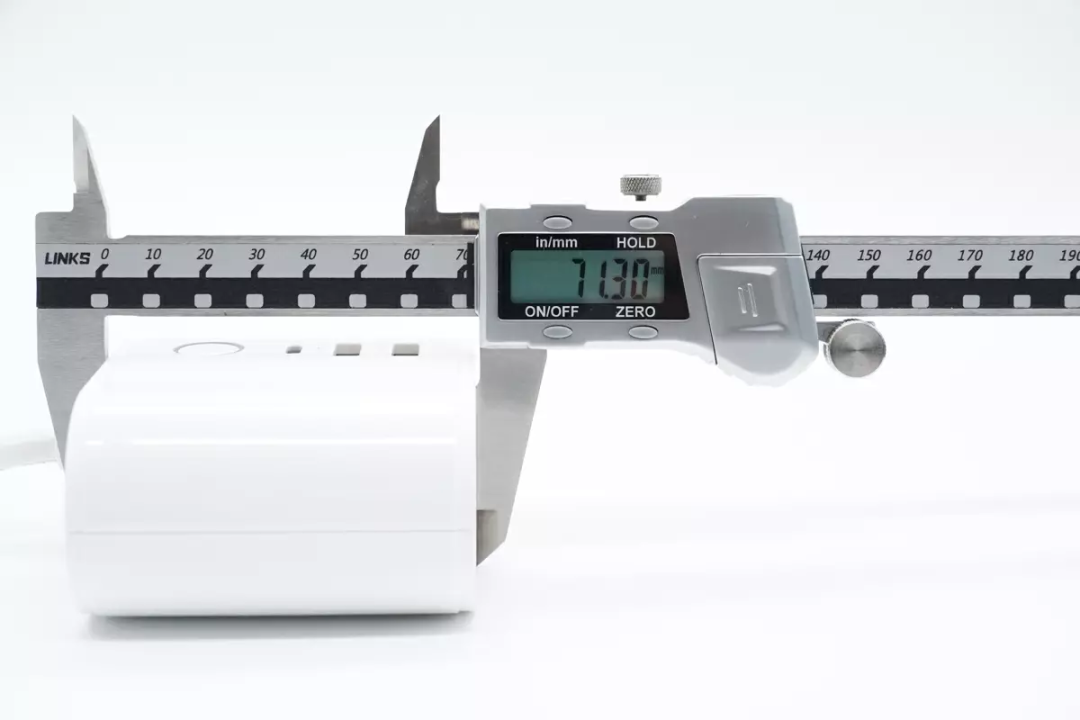

机身长度为71.3mm。

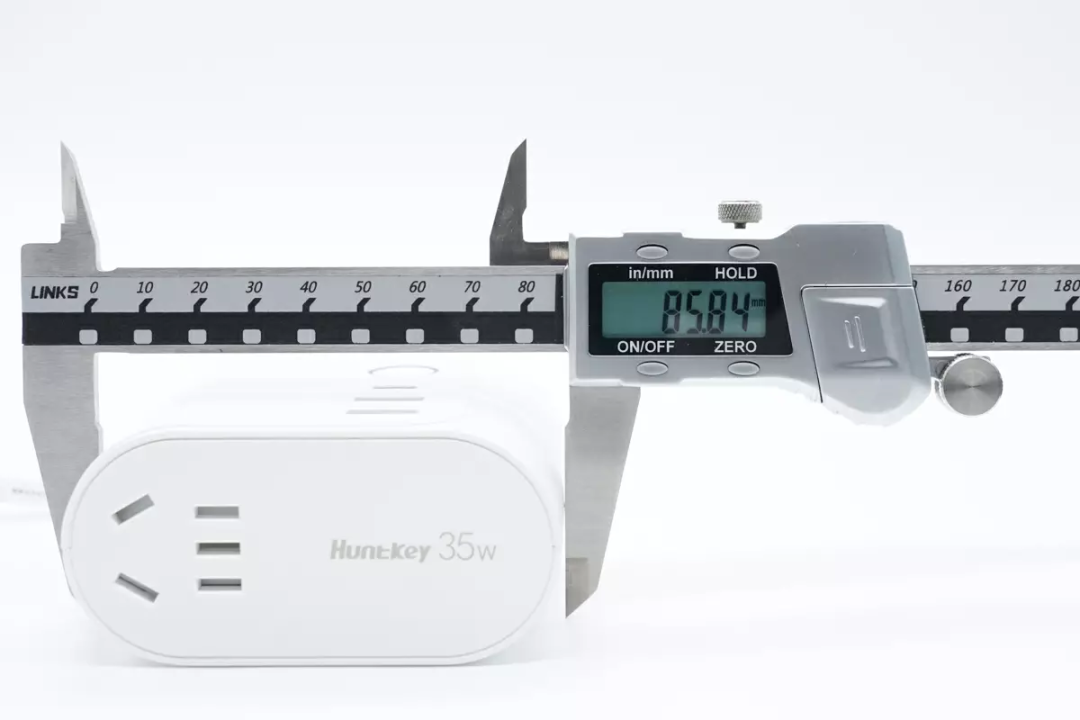

宽度为85.84mm。

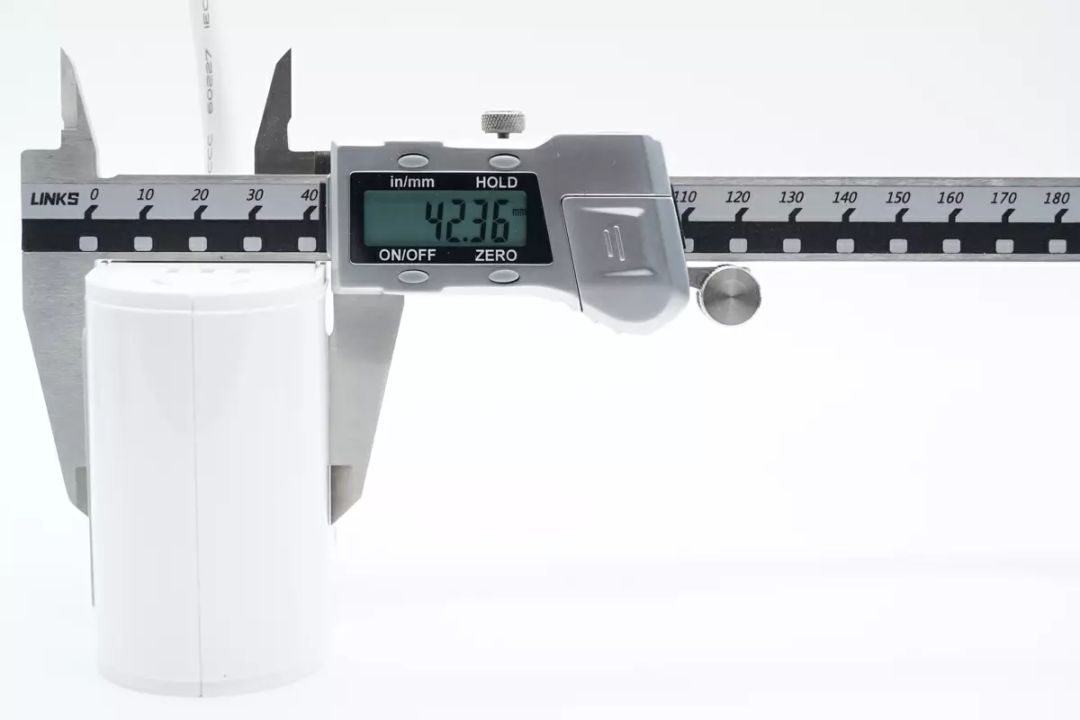

厚度为42.36mm。

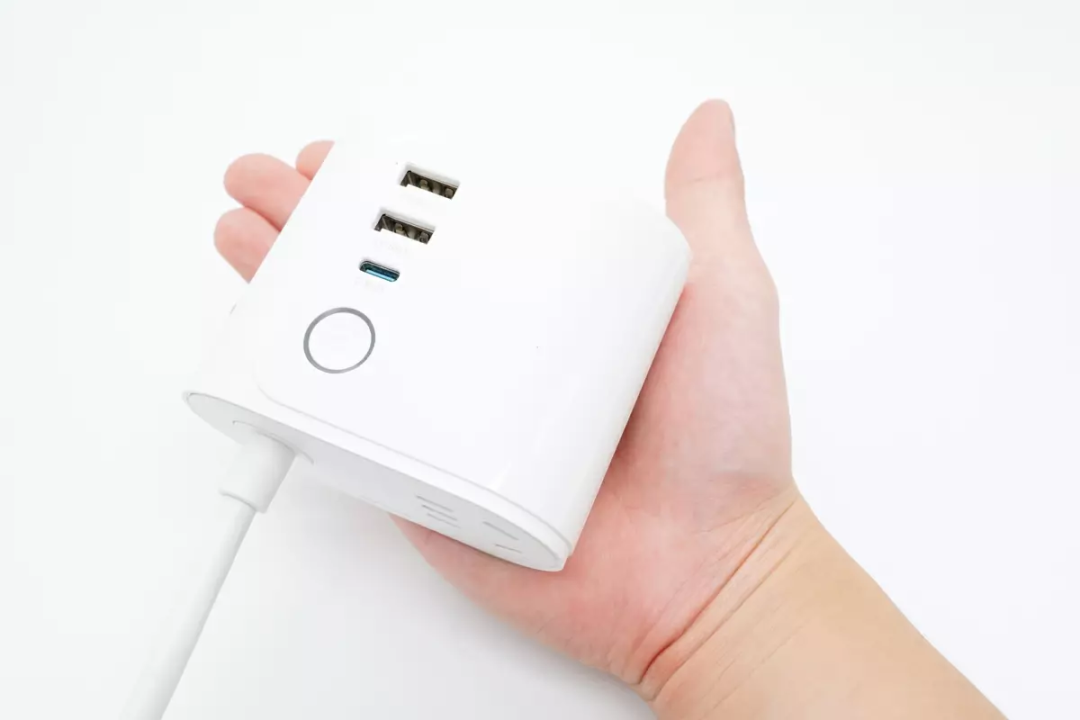

插座机身拿在手上的大小直观感受。

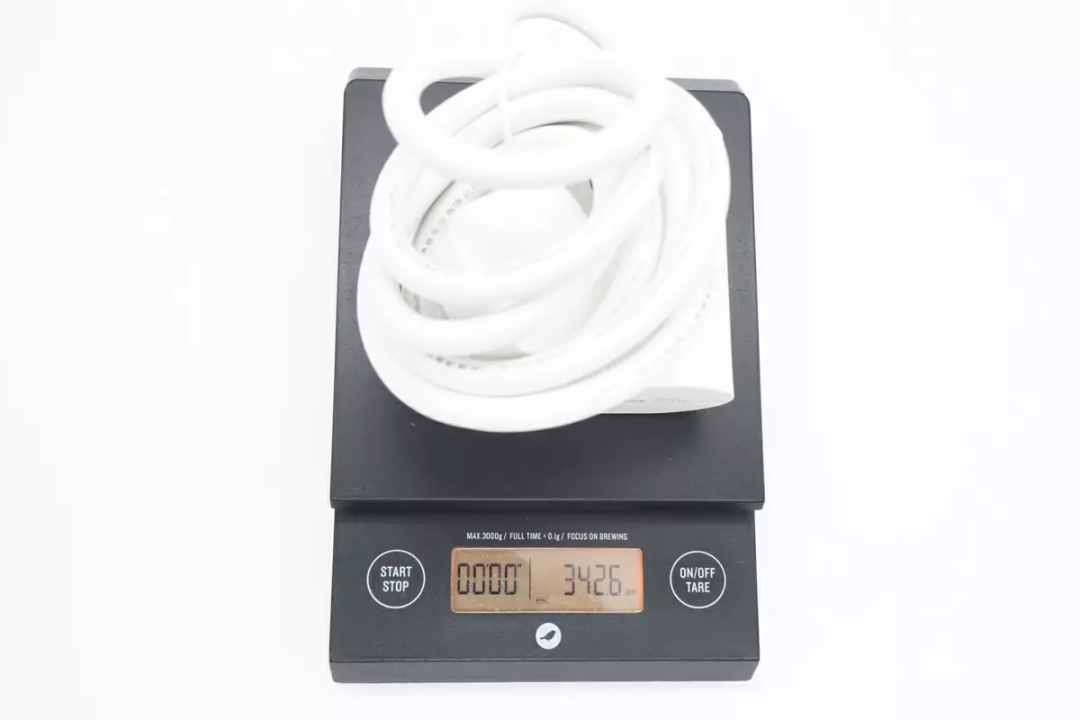

产品整体总重量约为343g。

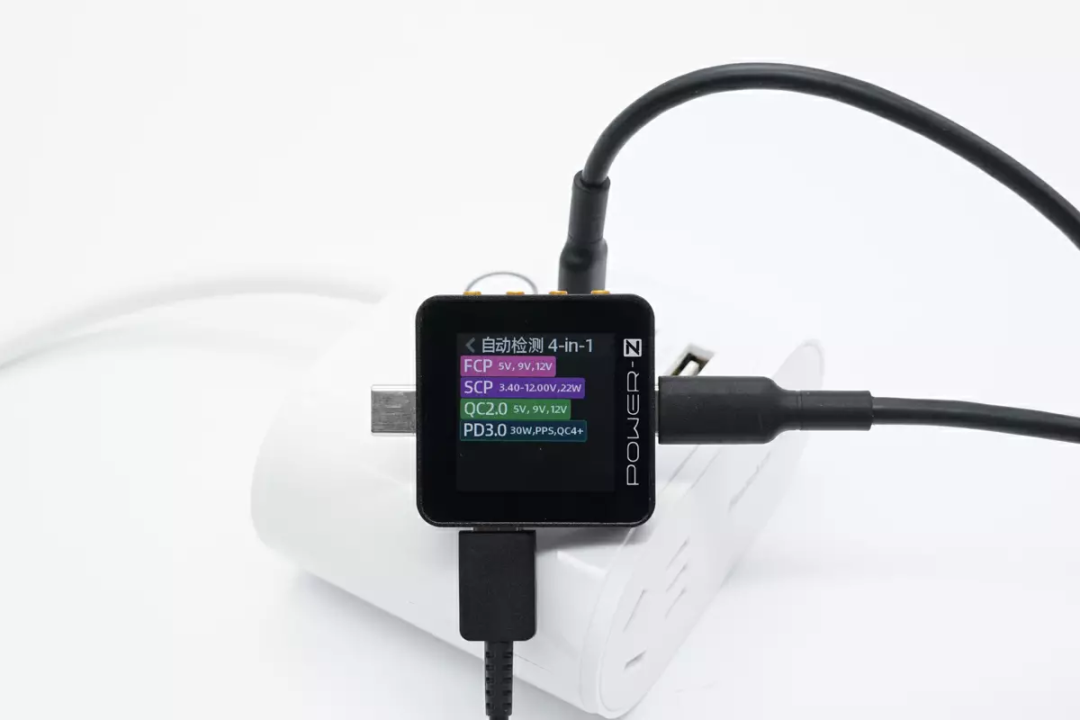

使用 ChargerLAB POWER-Z KM002C 读取USB-C端口的快充协议，实测支持 FCP、SCP、QC2.0、QC4+、PD3.0、PPS等充电协议。

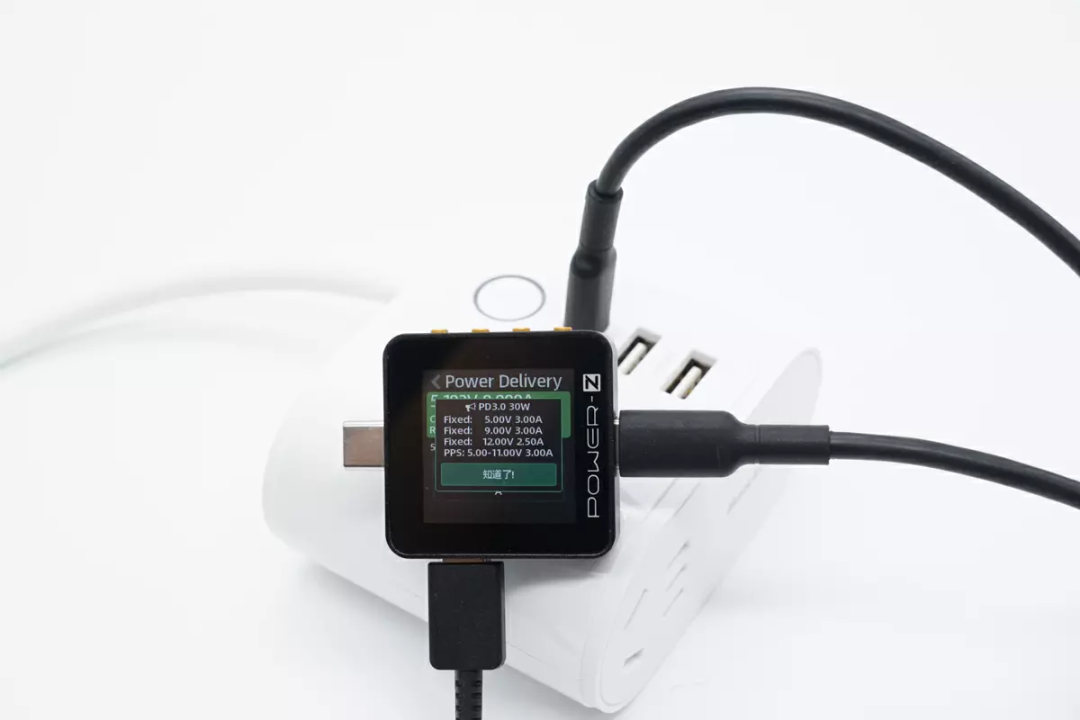

PDO报文方面，USB-C端口支持 5V3A、9V3A、12V2.5A三组固定电压，以及5-11V3A一组PPS电压档位。
航嘉35W快充插座拆解
看完了航嘉这款快充插座的开箱和展示，下面就进行拆解，一起来看看内部的设计和做工如何。

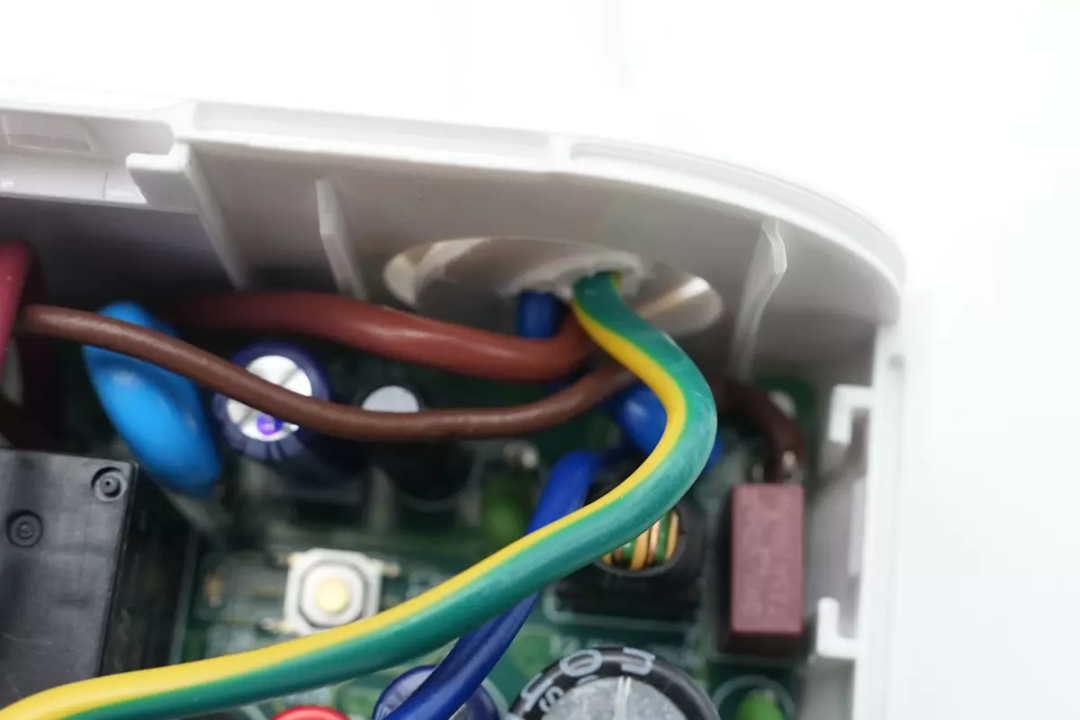

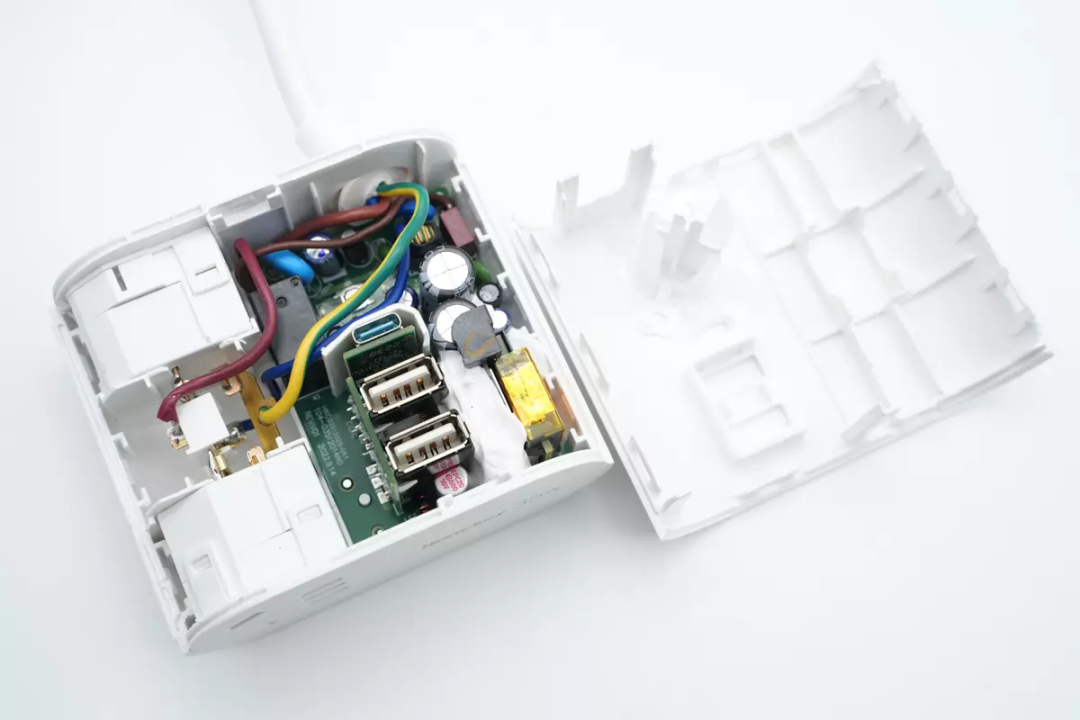

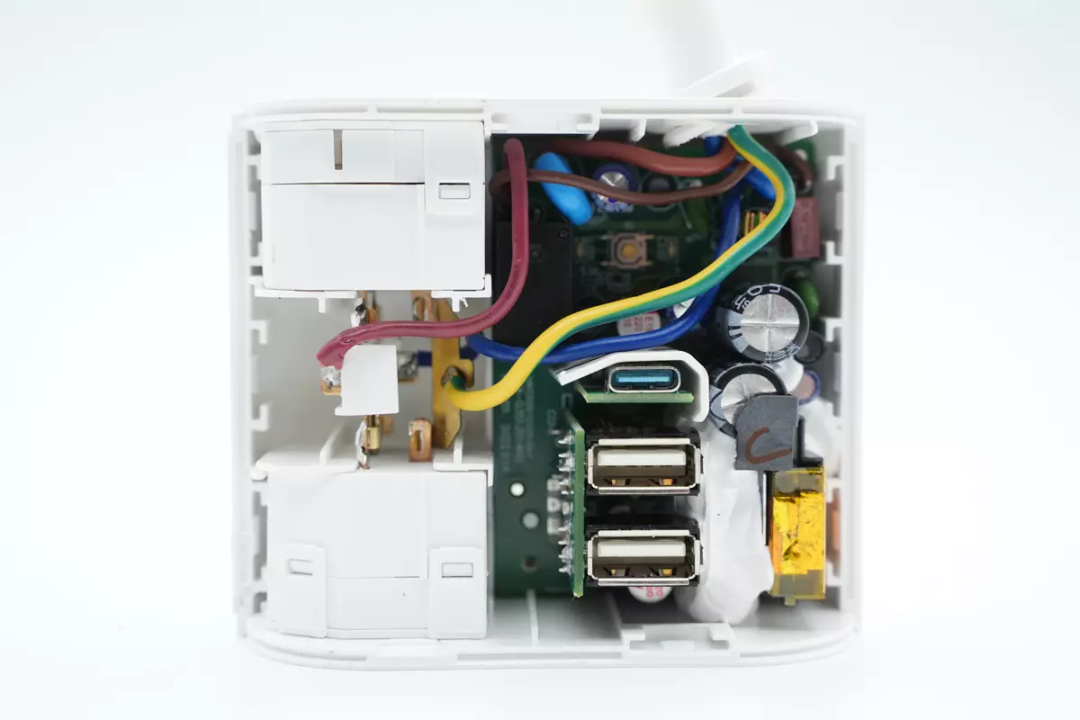

首先沿侧面接缝拆开插座外壳，输入线焊接连接到快充模块上。

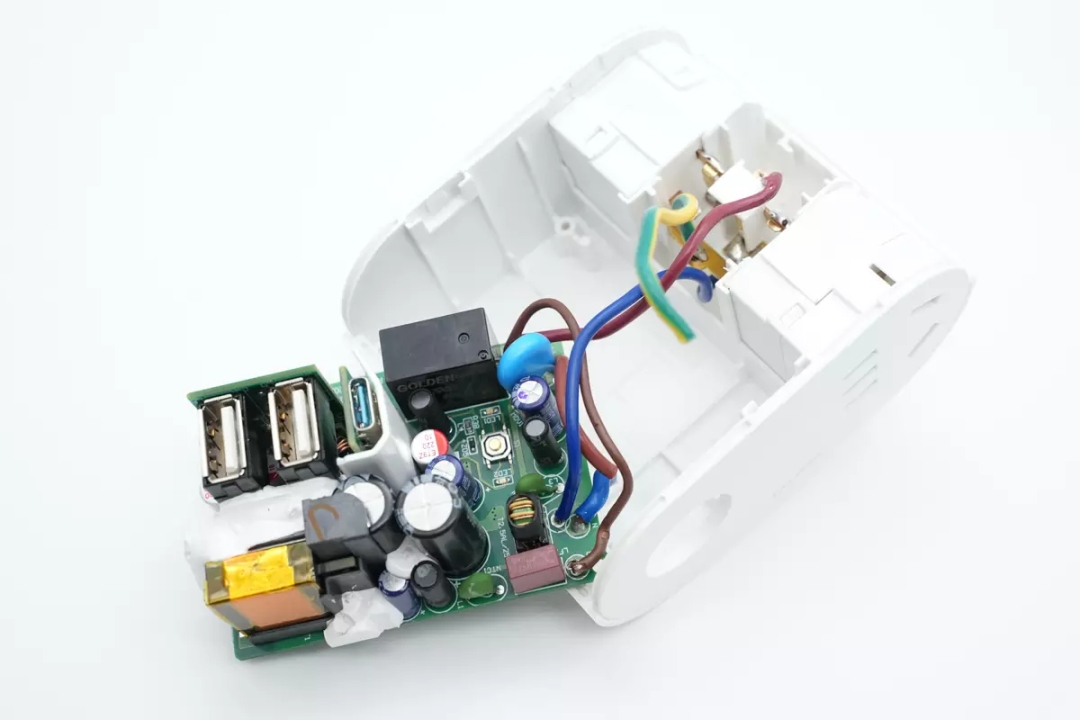

插座内部分为插座模块和快充模块两个部分，快充模块固定在插座外壳内部。

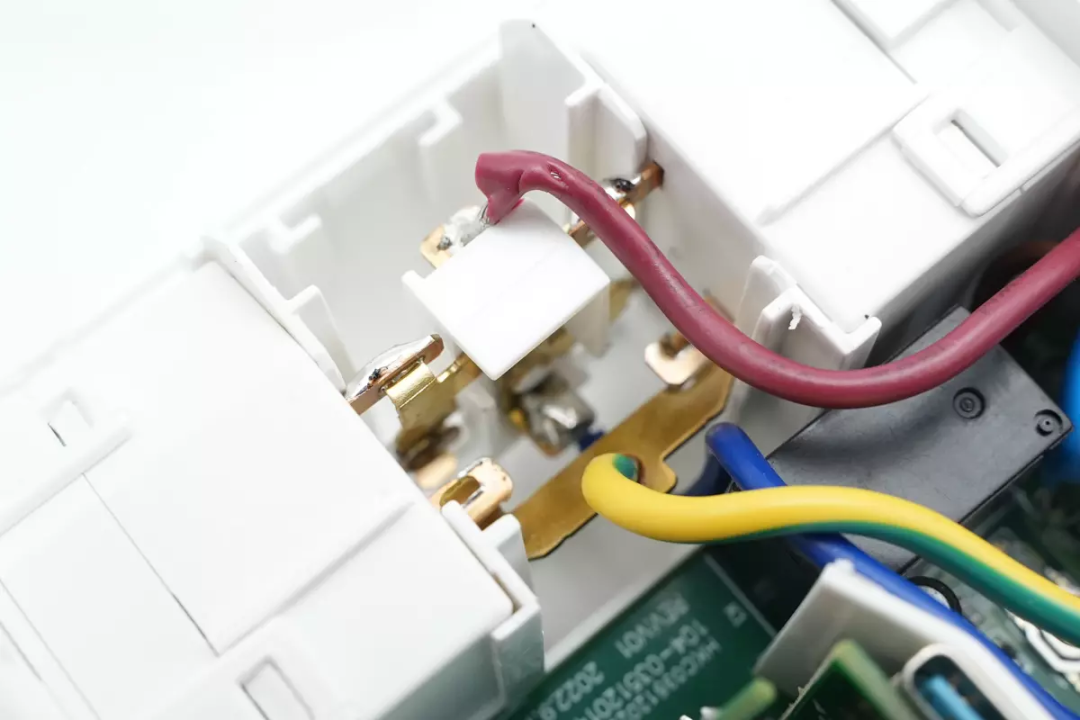

插座模块采用一体铜带组成，导线与铜带通过焊接连接。
导线通过插座上盖进行固定。
剪断导线，取出快充模块。

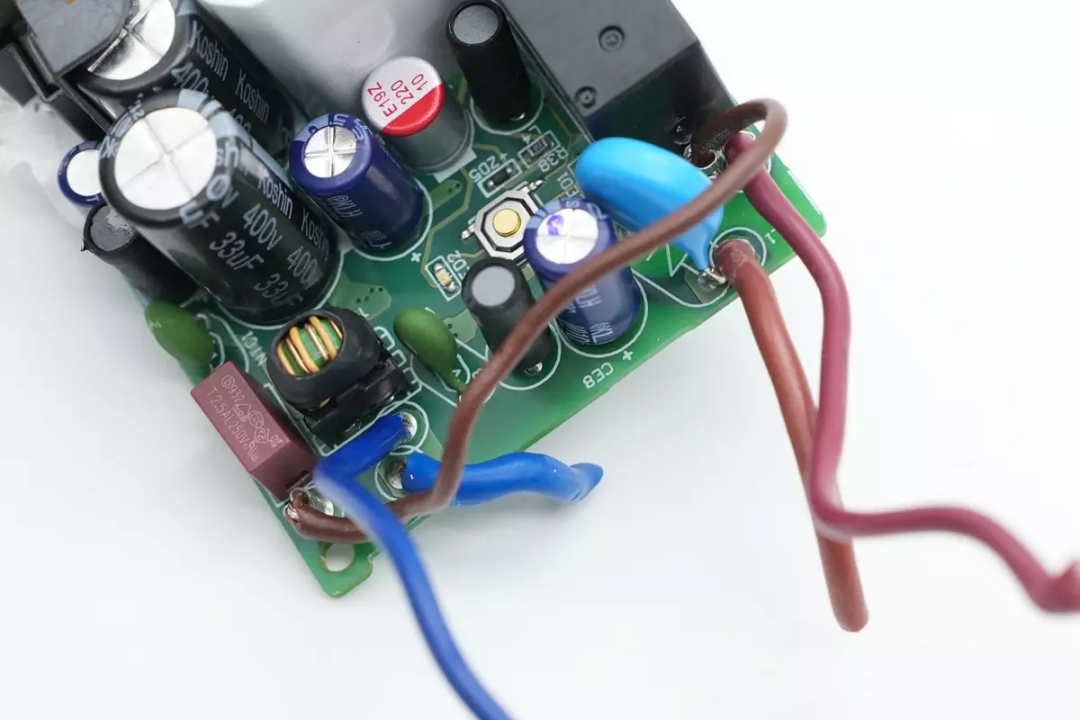

交流输入焊接在快充模块上，并通过快充模块上的继电器控制供电。
其中一条细线为火线，从交流输出取电为快充模块供电。

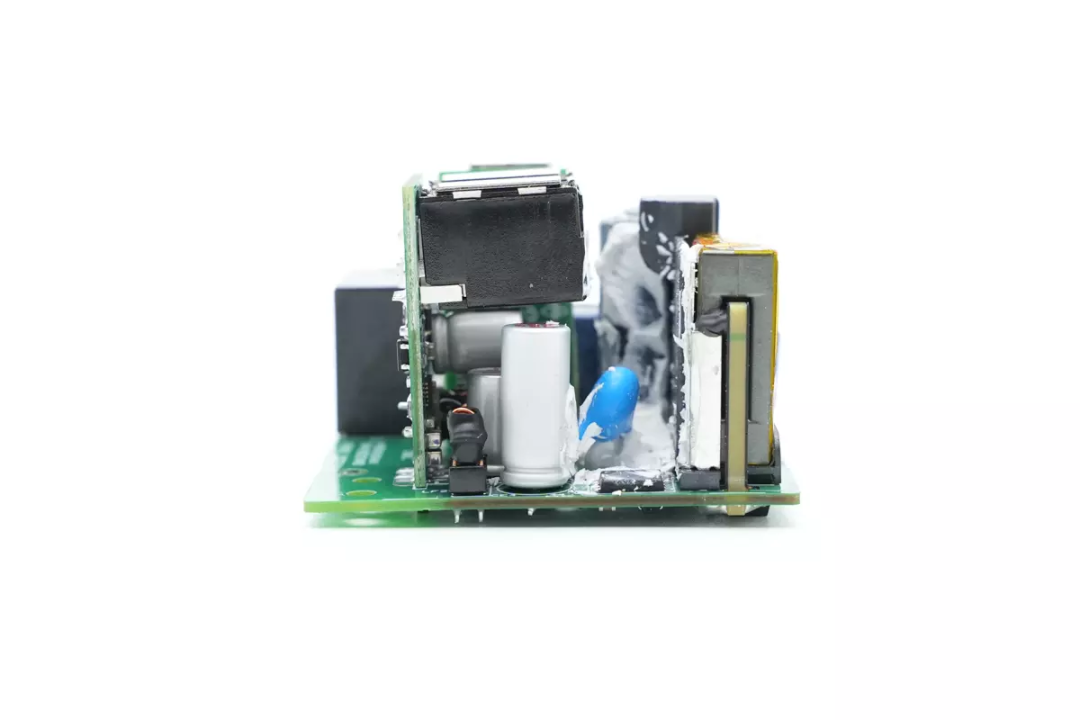

剪断连接导线，取下快充模块，其中初次级之间PCB开槽插入白色隔离板绝缘。

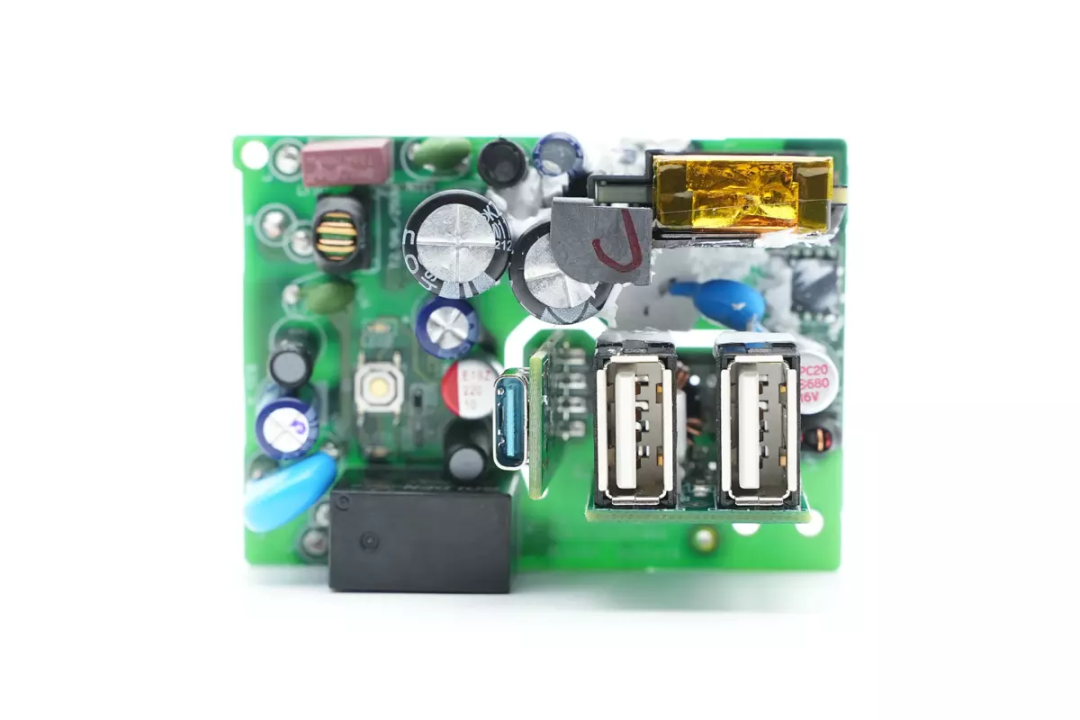

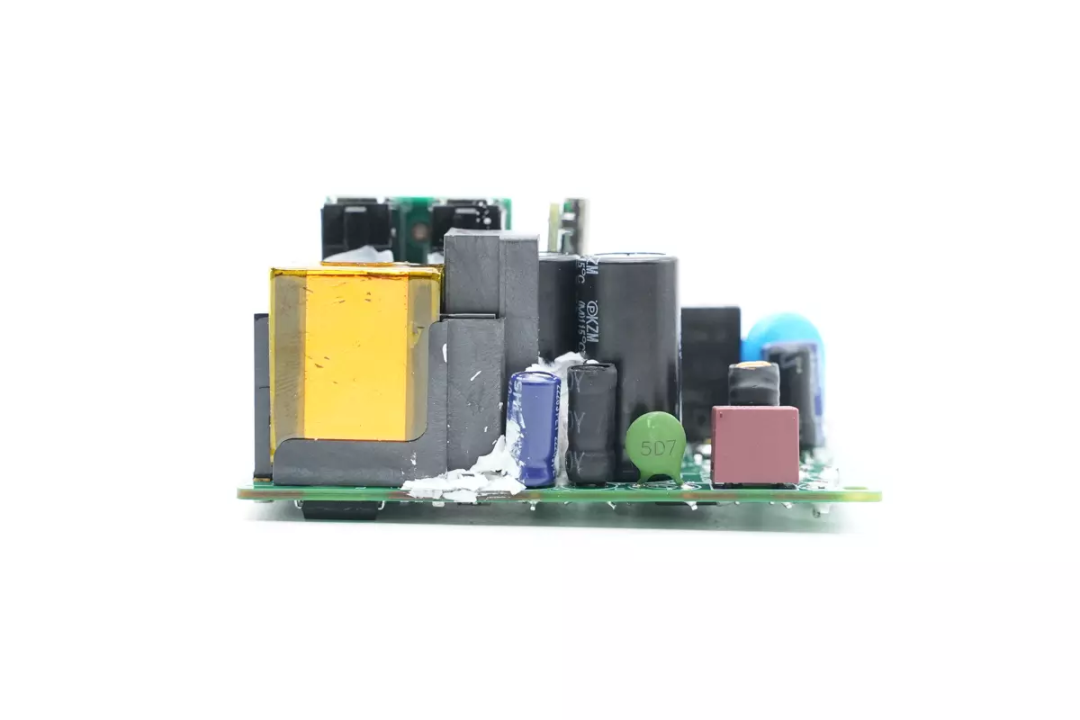

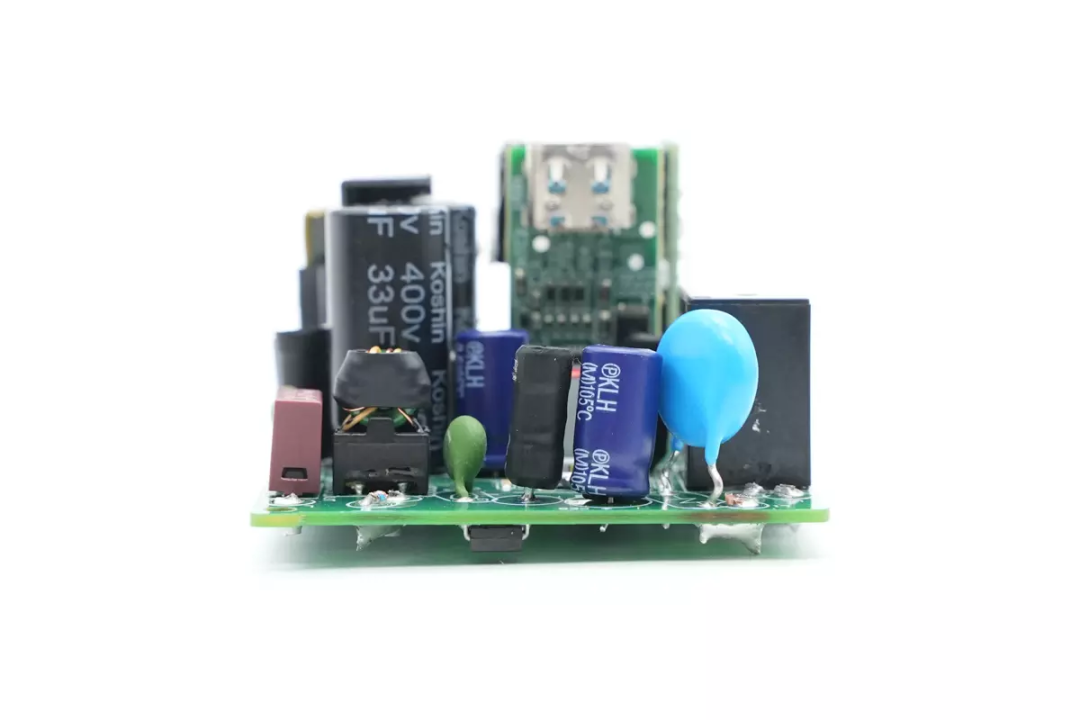

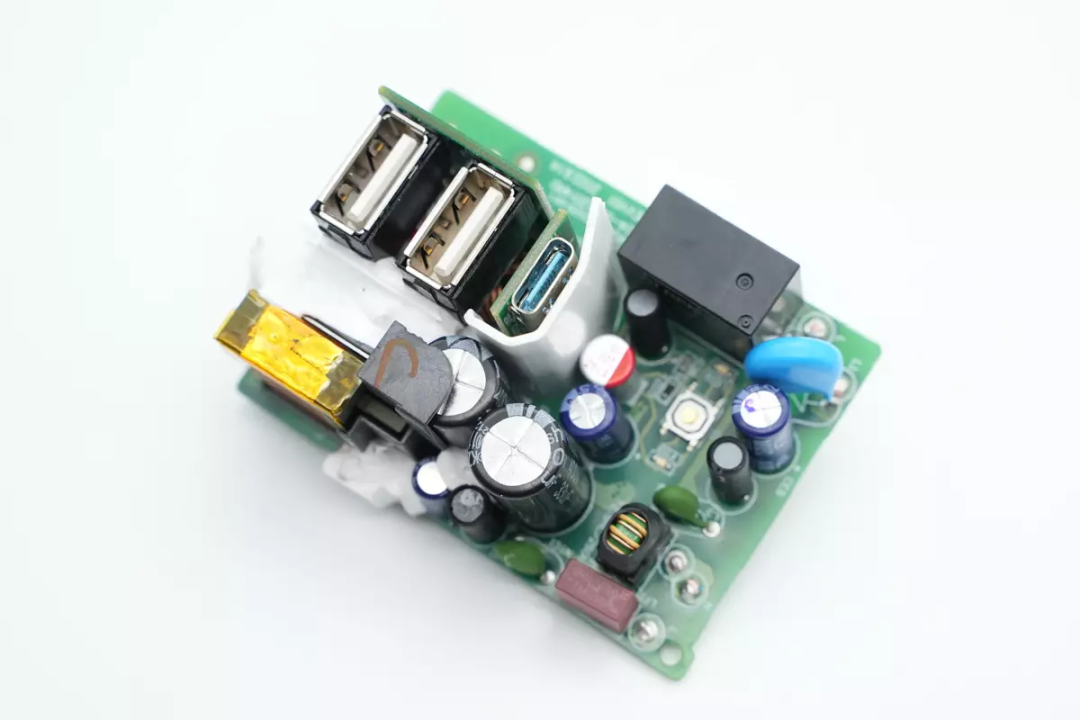

PCBA模块正面一览，左上角为交流输入，焊接保险丝，NTC热敏电阻，共模电感，依次焊接高压滤波电容和平面变压器，以及USB-C和USB-A母座。在左下角是插座继电器的控制电路，焊接降压电感，继电器，微动开关和滤波电容等。

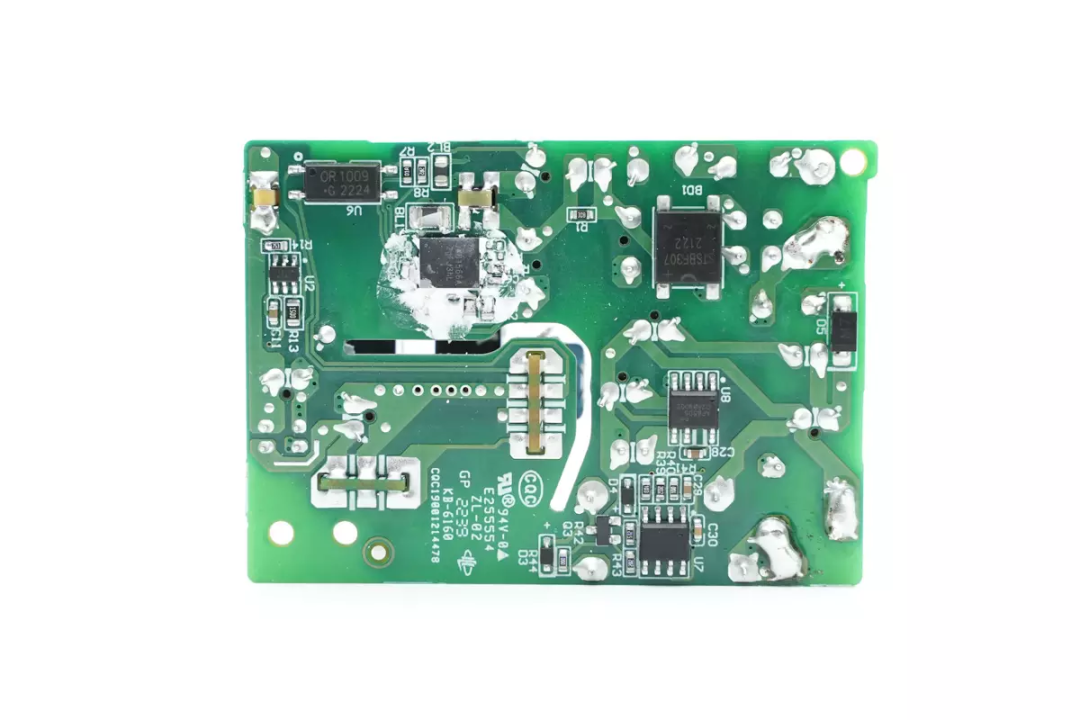

PCBA模块背面一览，焊接整流桥，氮化镓合封芯片，降压芯片和MCU。
通过对PCBA模块的观察，航嘉这款快充插座采用反激开关电源设计，采用合封氮化镓芯片，同步整流，宽电压输出，USB-C接口输出电压由协议芯片通过光耦控制调节，实现宽范围电压输出，两个USB-A口采用同步降压电路，固定5V输出。下面我们就从输入端开始了解各个器件的信息。

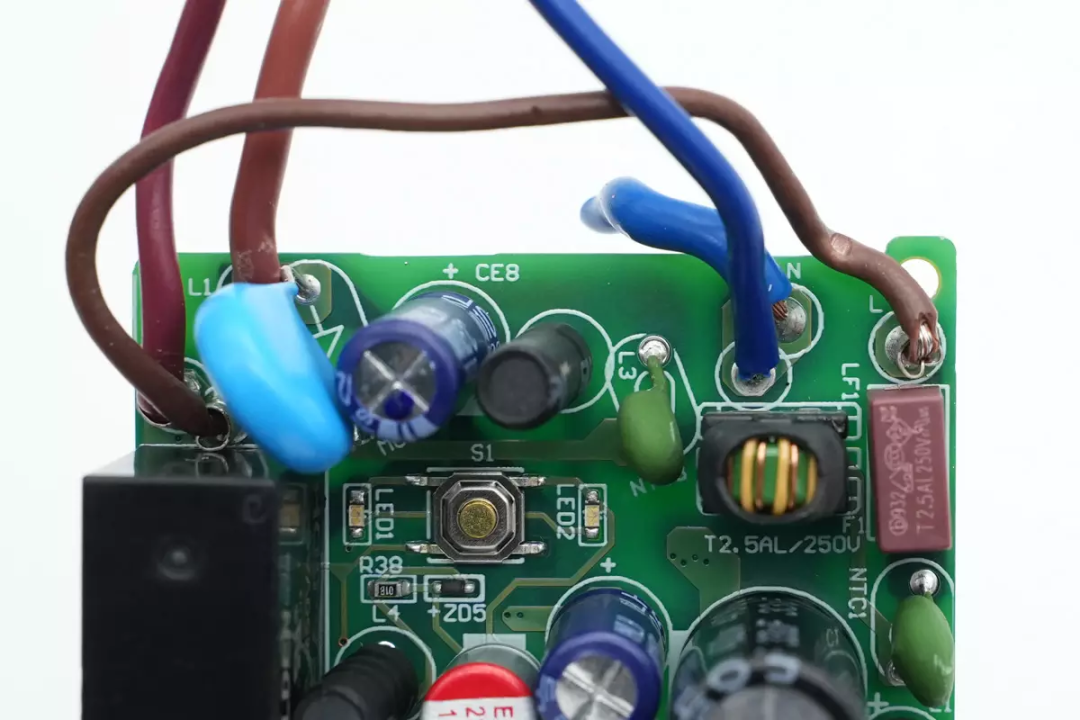

PCBA模块输入端一览，焊接保险丝，共模电感，热敏电阻等元件。

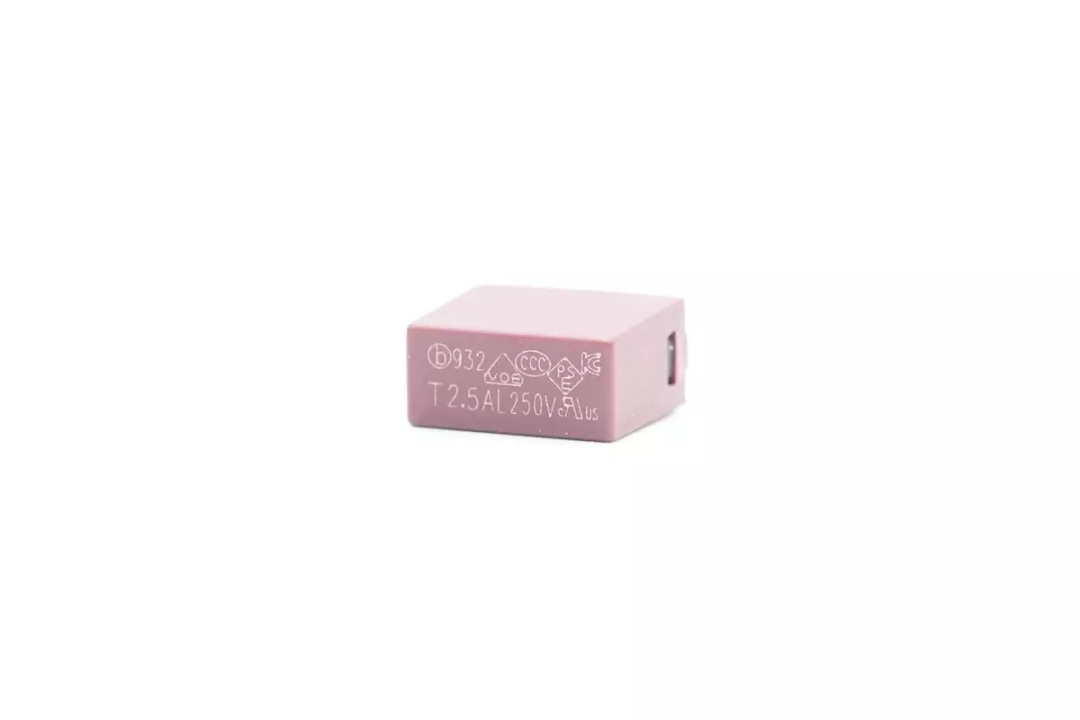

输入端延时保险丝来自贝特电子，出料号932，规格为2.5A 250V。

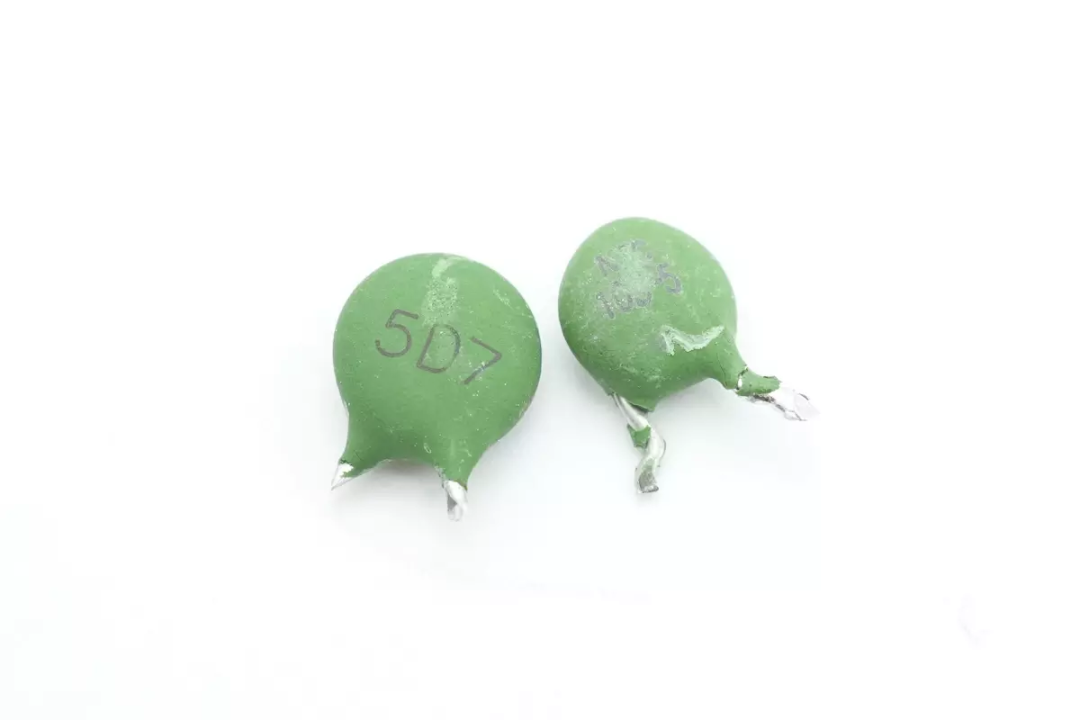

两颗NTC热敏电阻用于抑制PCBA模块的上电冲击电流。

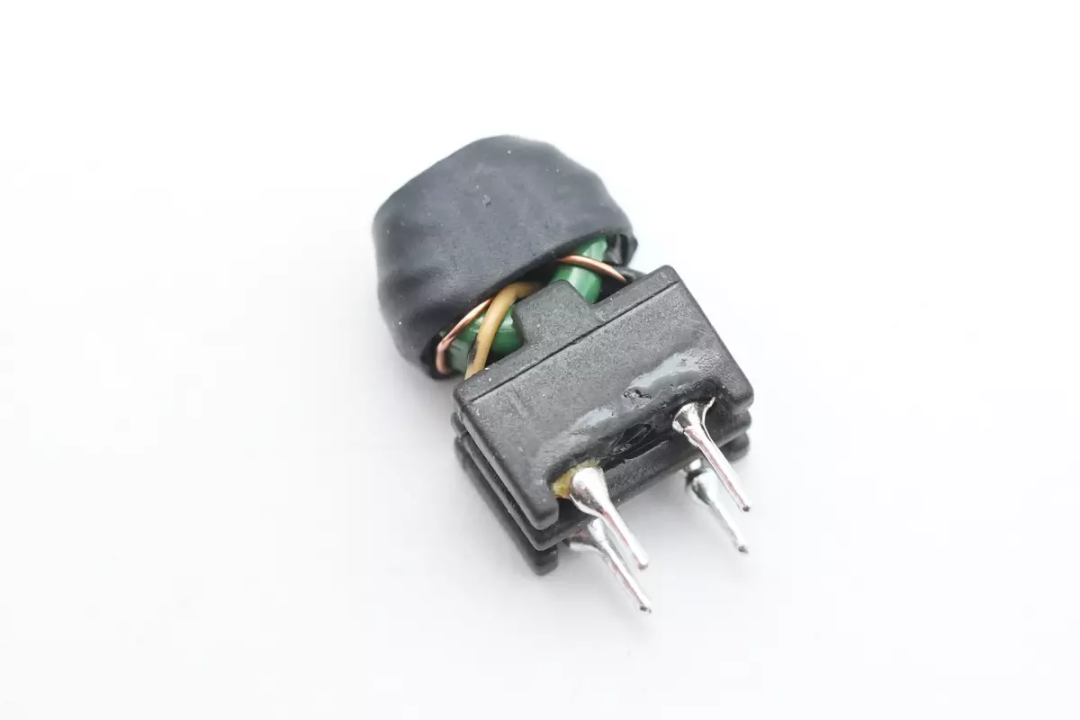

共模电感采用漆包线和绝缘线绕制，底部焊接绝缘支架，外套热缩管绝缘。

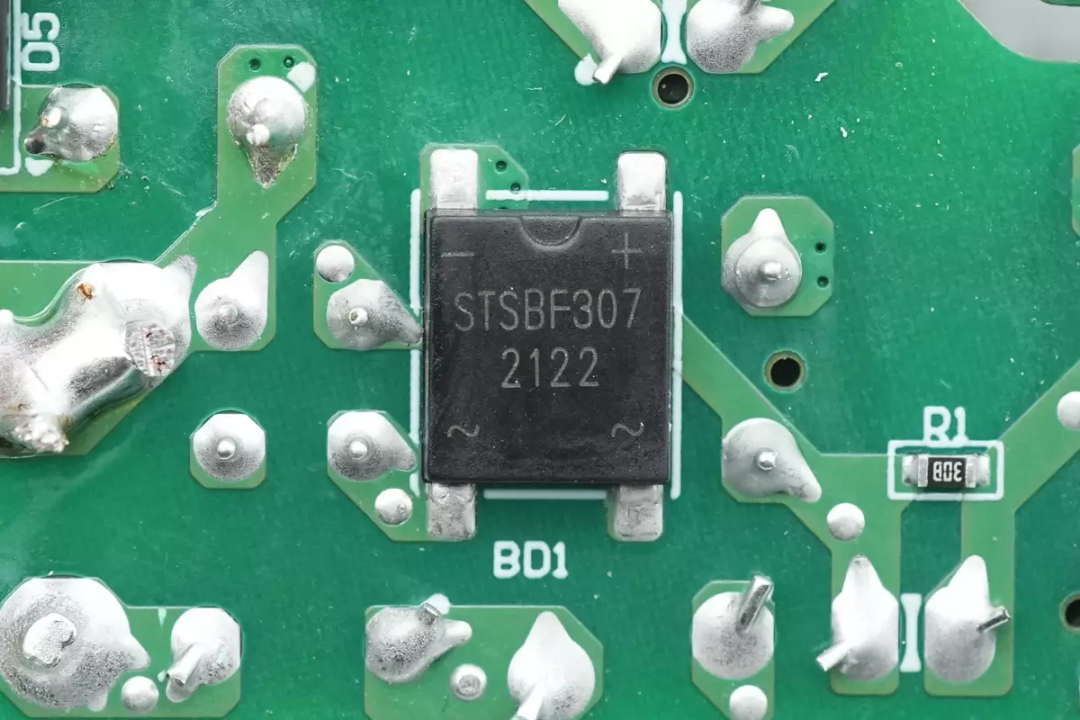

整流桥型号为STSBF307，是一颗耐压1000V，电流3A的快恢复整流桥。

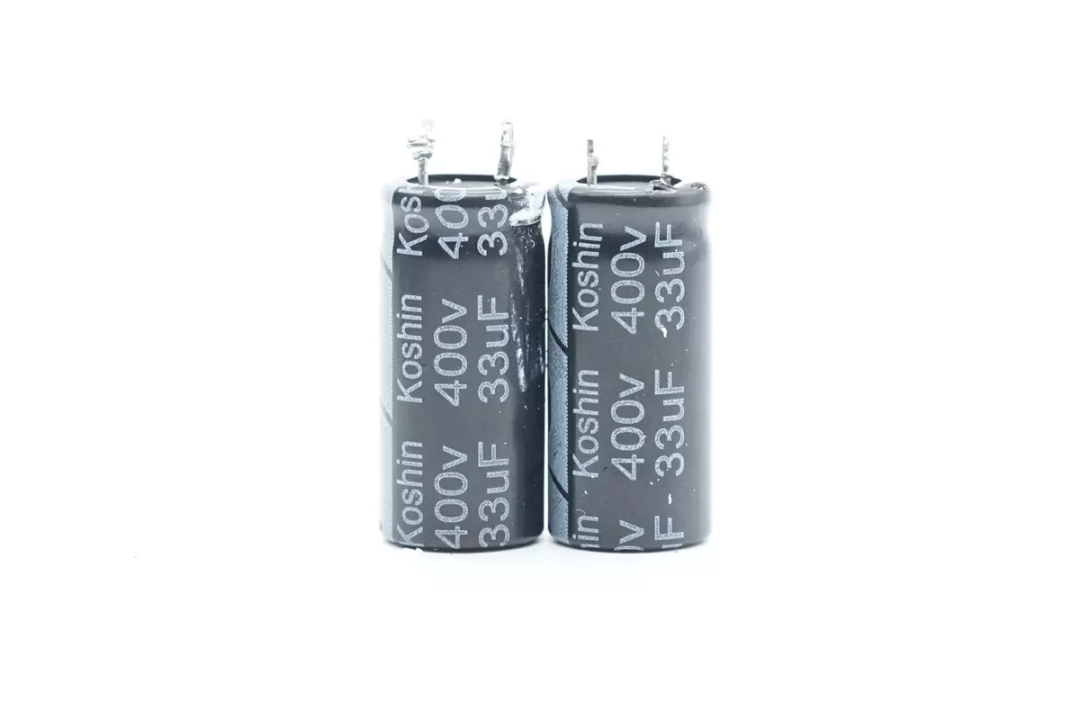

两颗高压滤波电容来自东佳，规格均为400V 33μF。

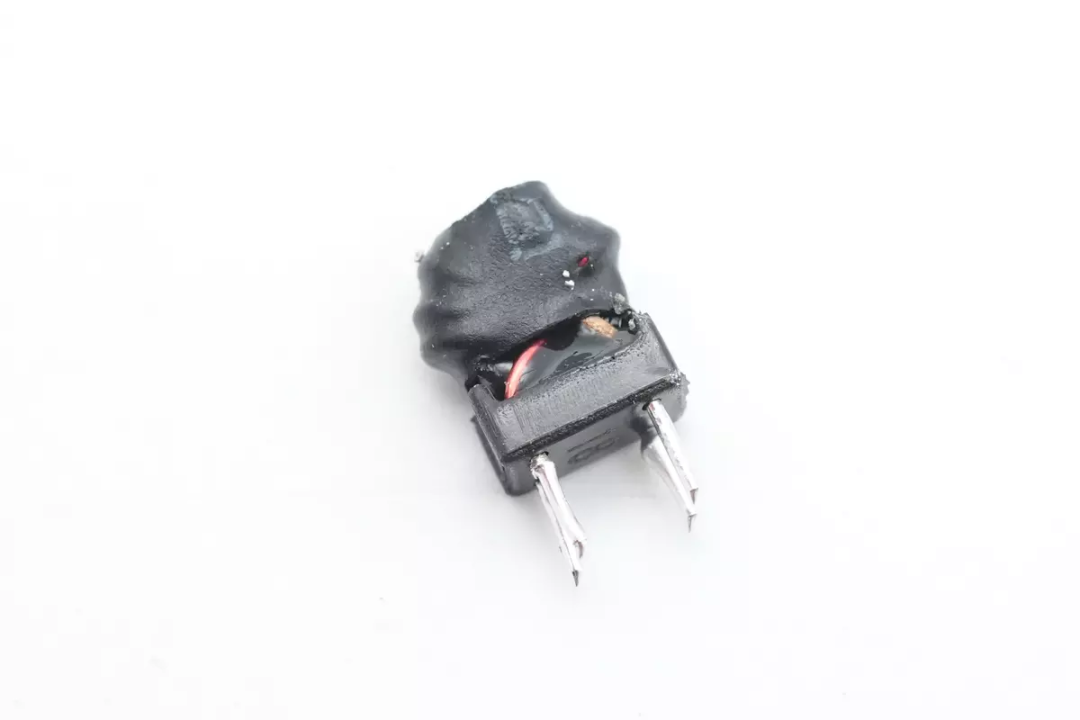

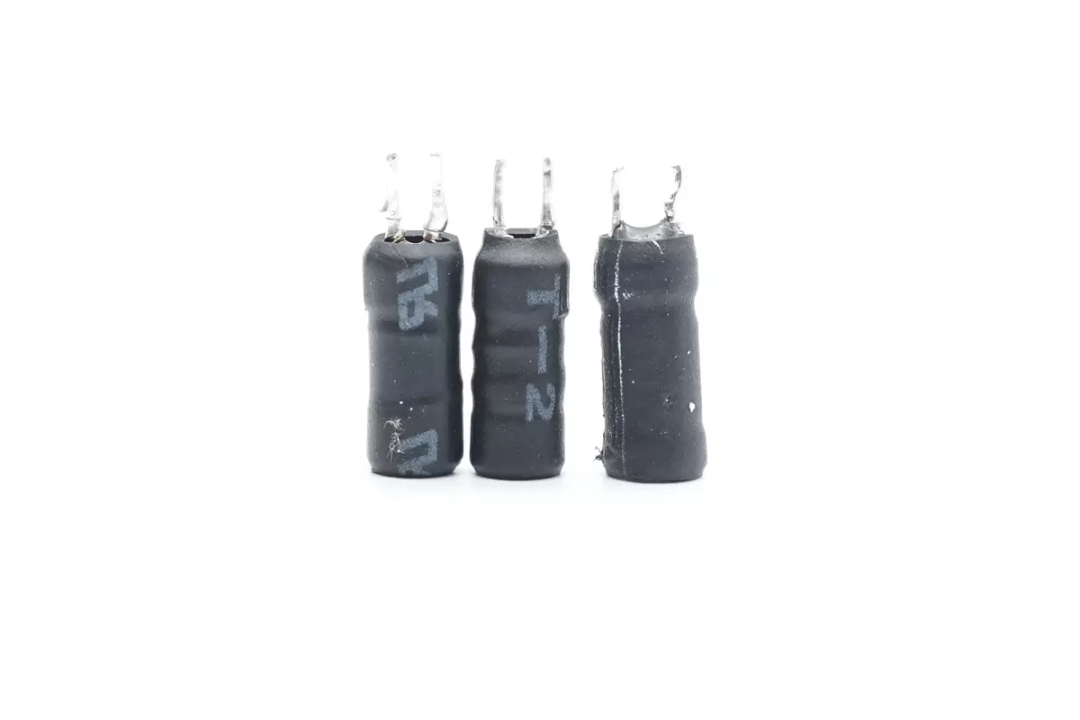

差模电感和降压电感特写。

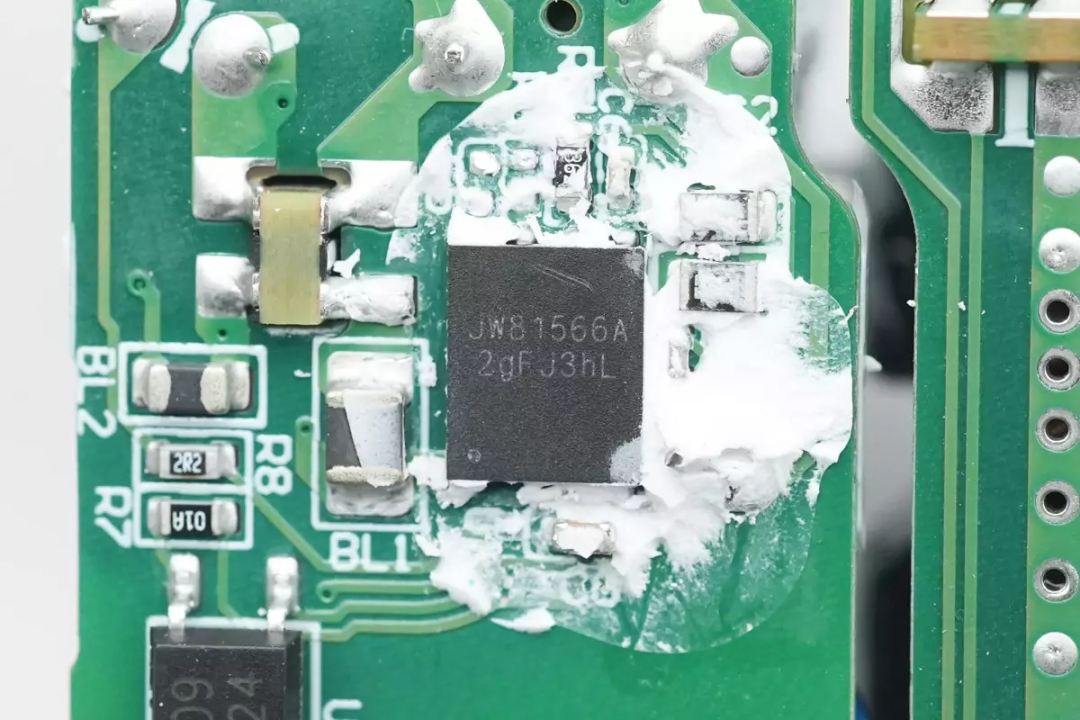

氮化镓合封芯片来自杰华特，丝印JW81566A，采用DFN5*6封装，内部集成多模式反激控制器，氮化镓驱动器和氮化镓功率管，小巧高效率，将氮化镓性能优势充分发挥。氮化镓合封芯片涂胶散热，降低温升。

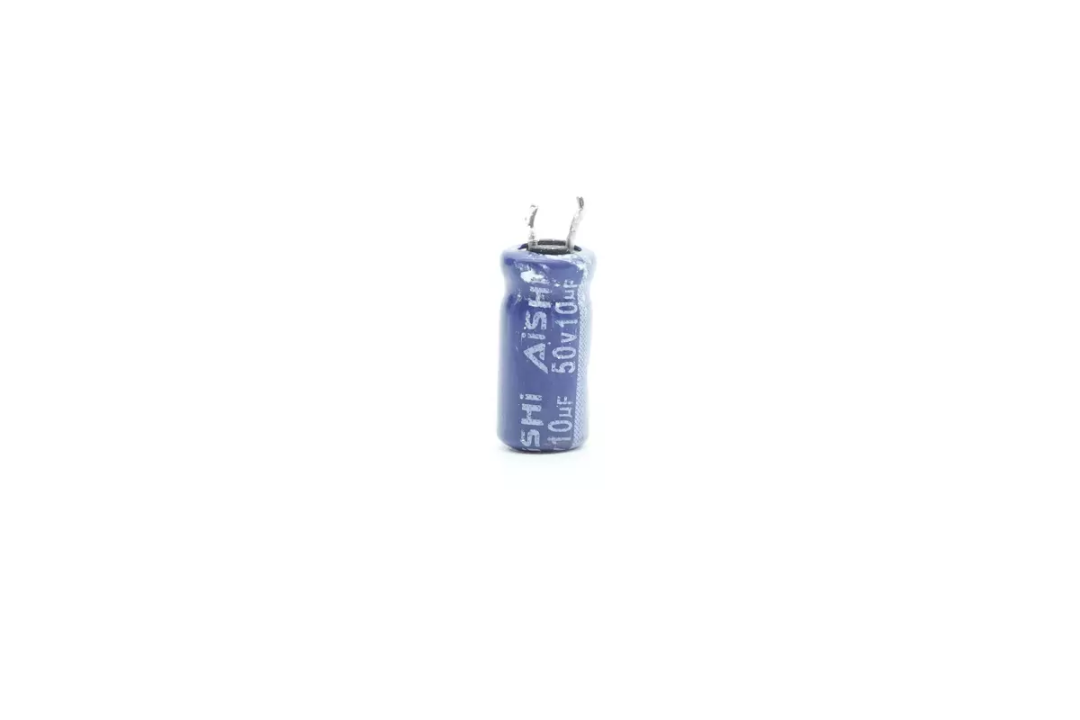

为氮化镓合封芯片供电的滤波电容来自艾华，规格为50V10μF。
在PCBA模块左侧焊接平面变压器。
平面变压器采用塑料壳体进行绝缘。

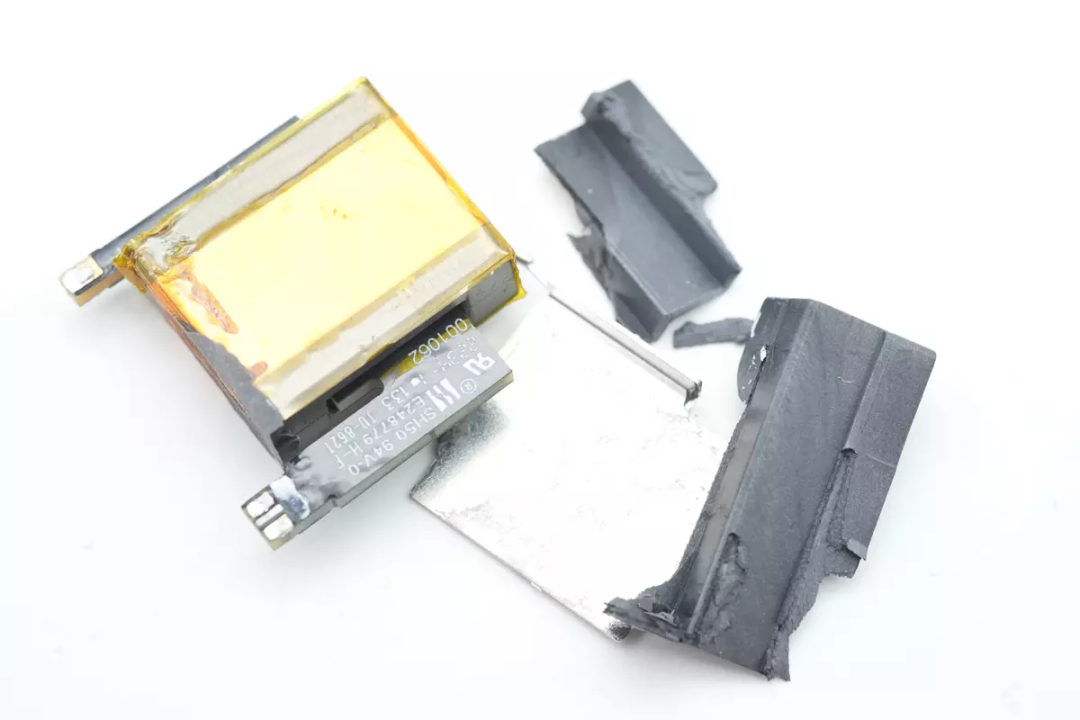

拆下塑料外壳，侧面还粘贴金属散热片。

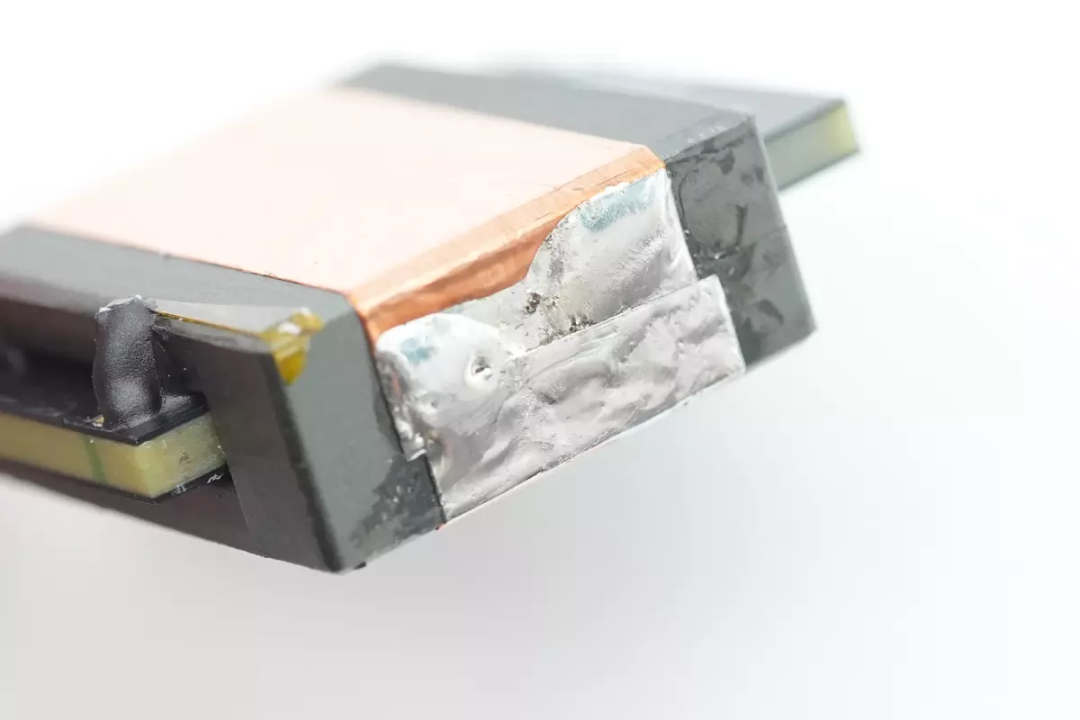

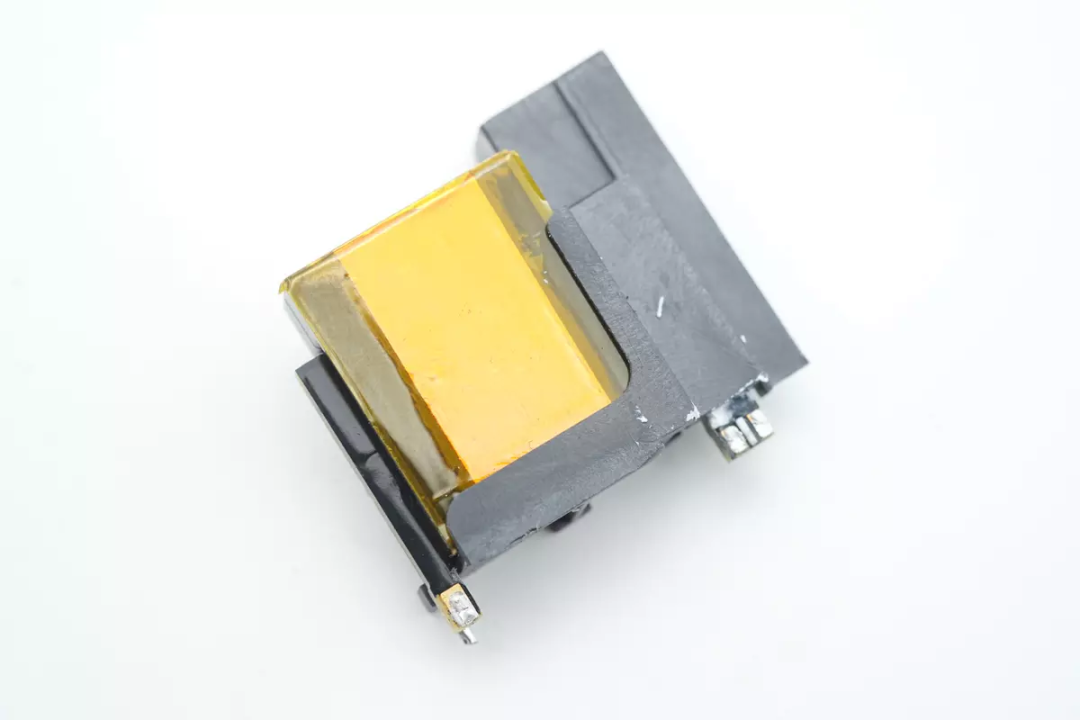

平面变压器磁芯缠绕铜箔屏蔽，并缠绕高温胶带绝缘。

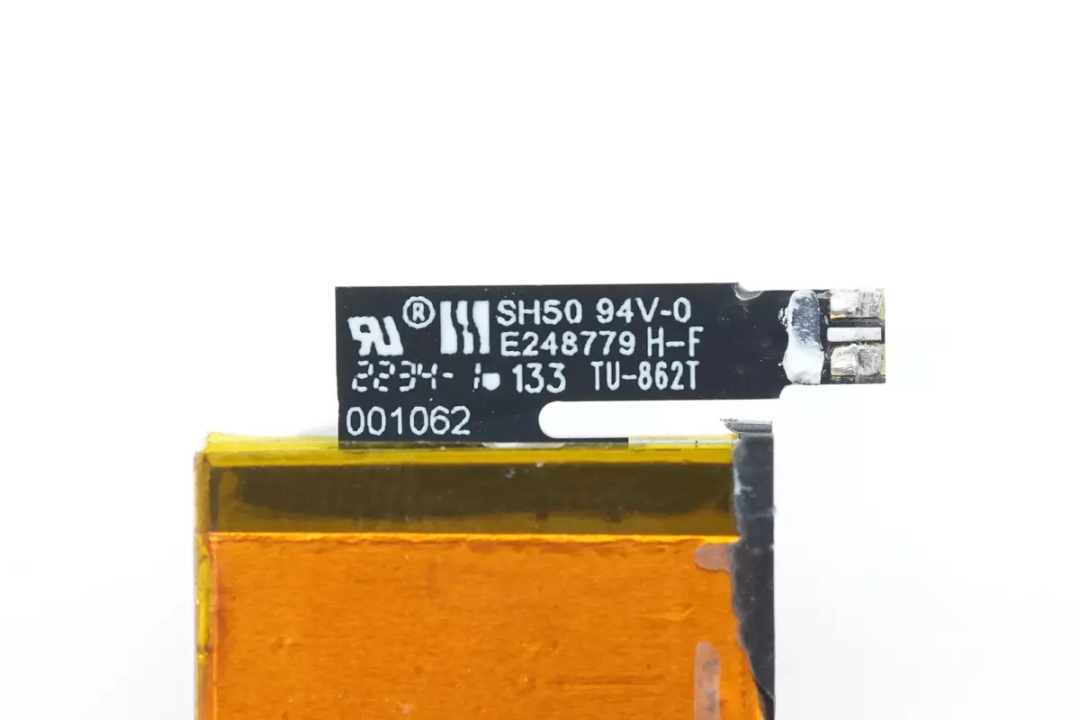

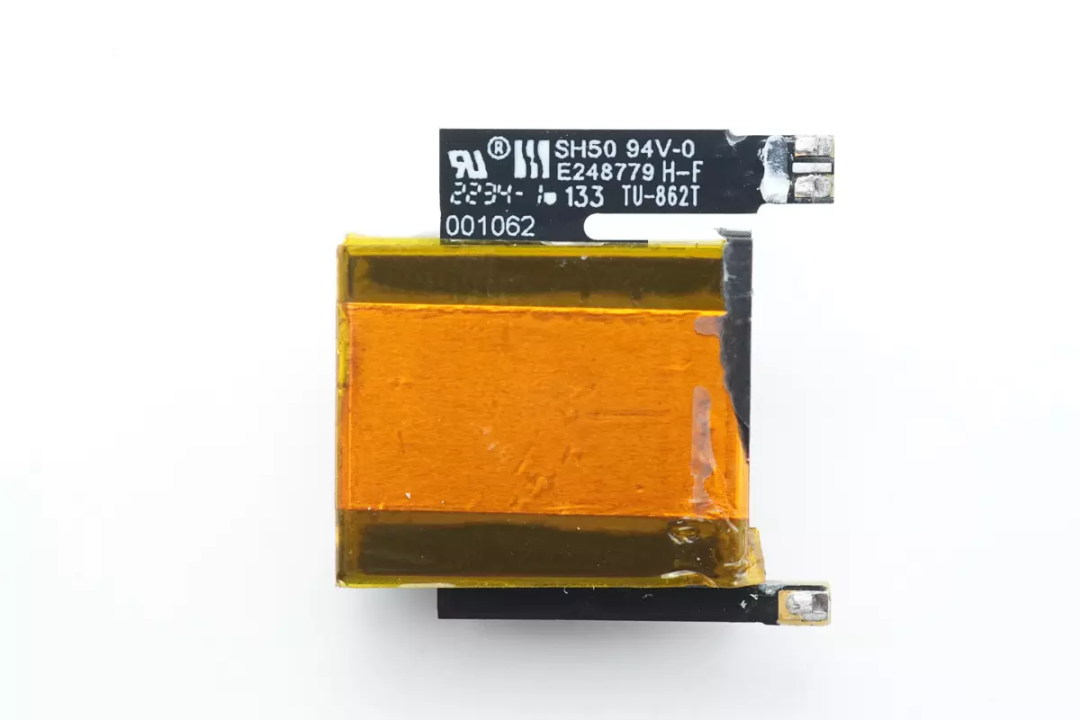

根据PCB板上UL认证编号（E248779）查询，平面变压器由胜宏科技提供。

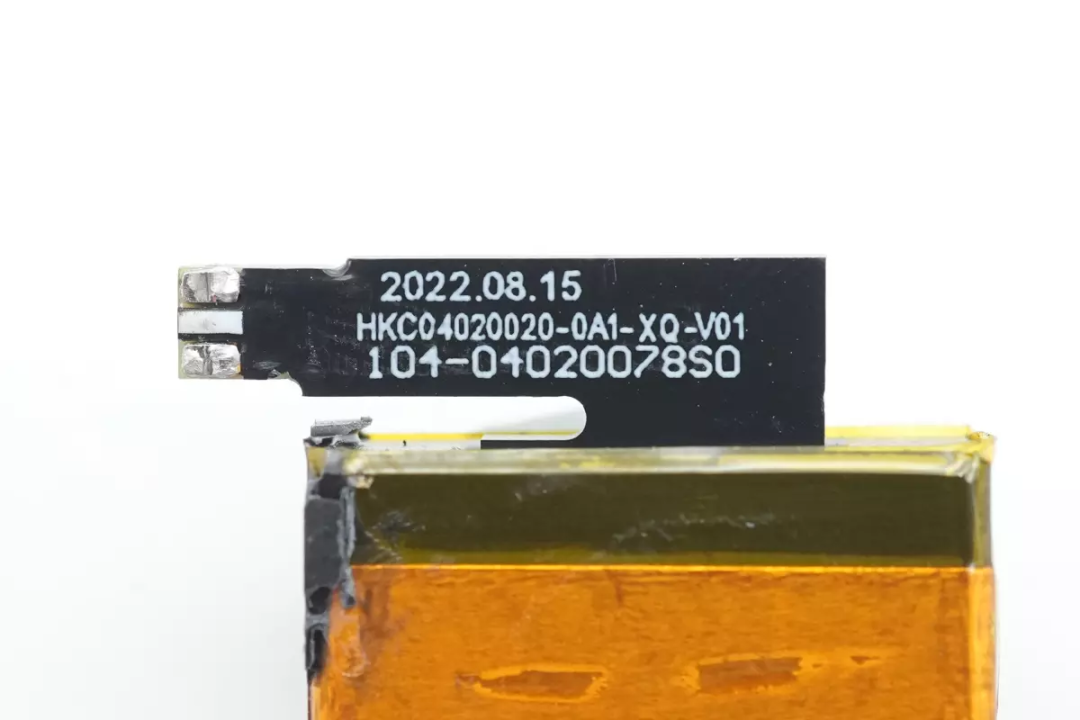

生产日期和内部编号特写。
铜箔采用焊接连接。

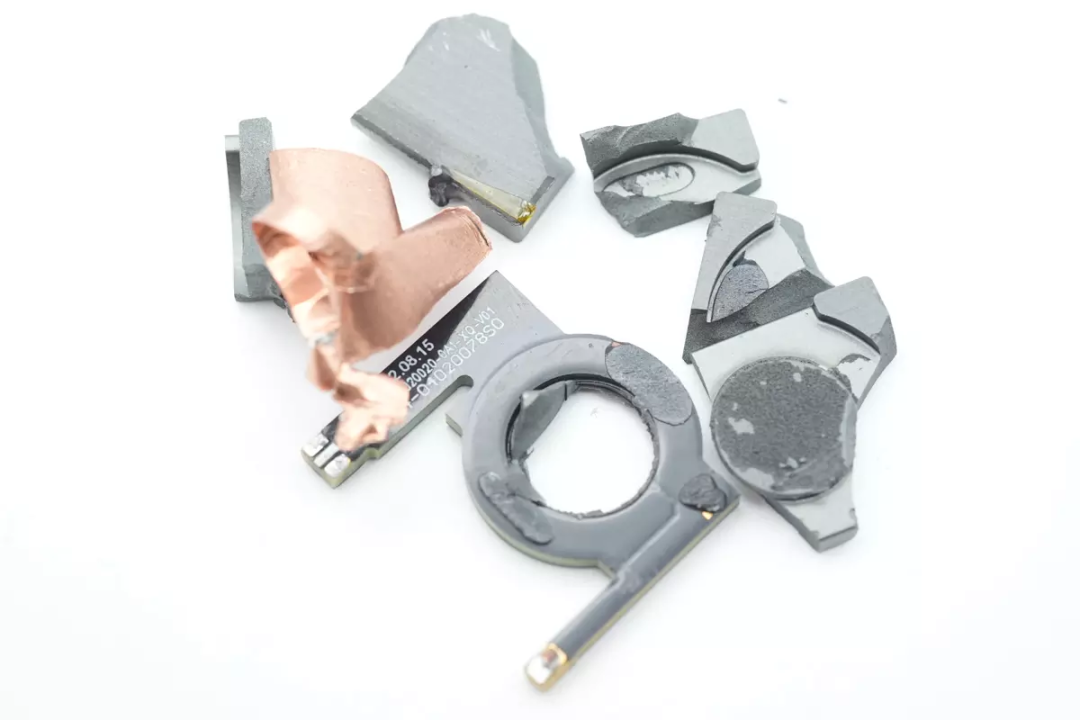

拆开平面变压器，可见内部圆形PCB线圈。

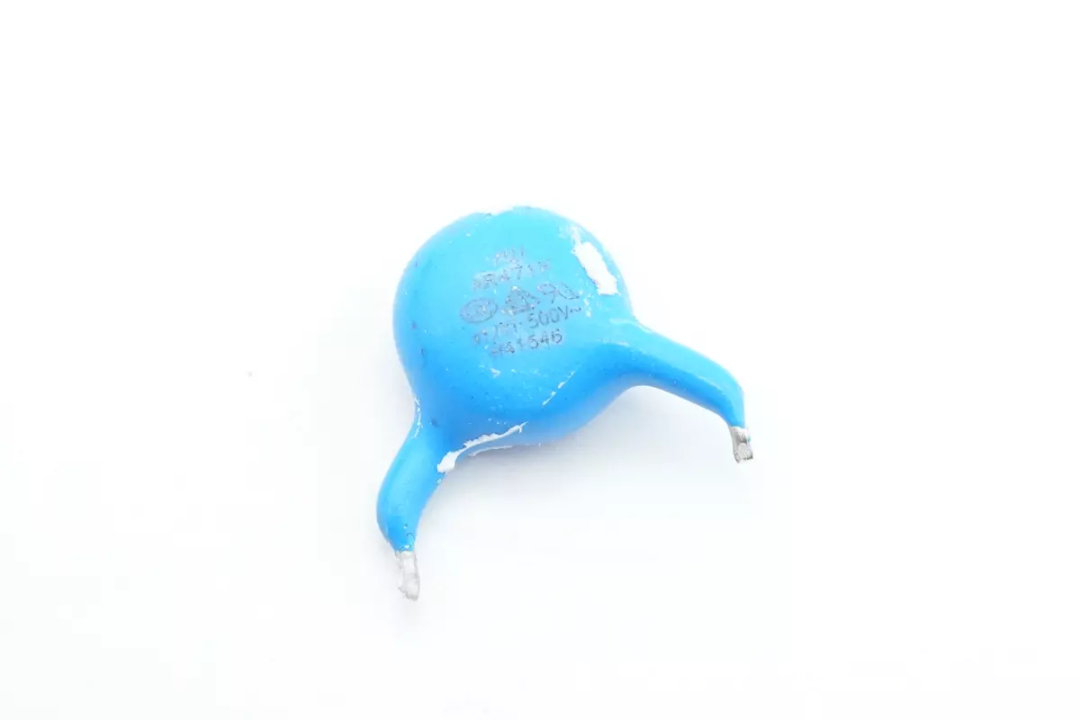

蓝色Y电容特写。

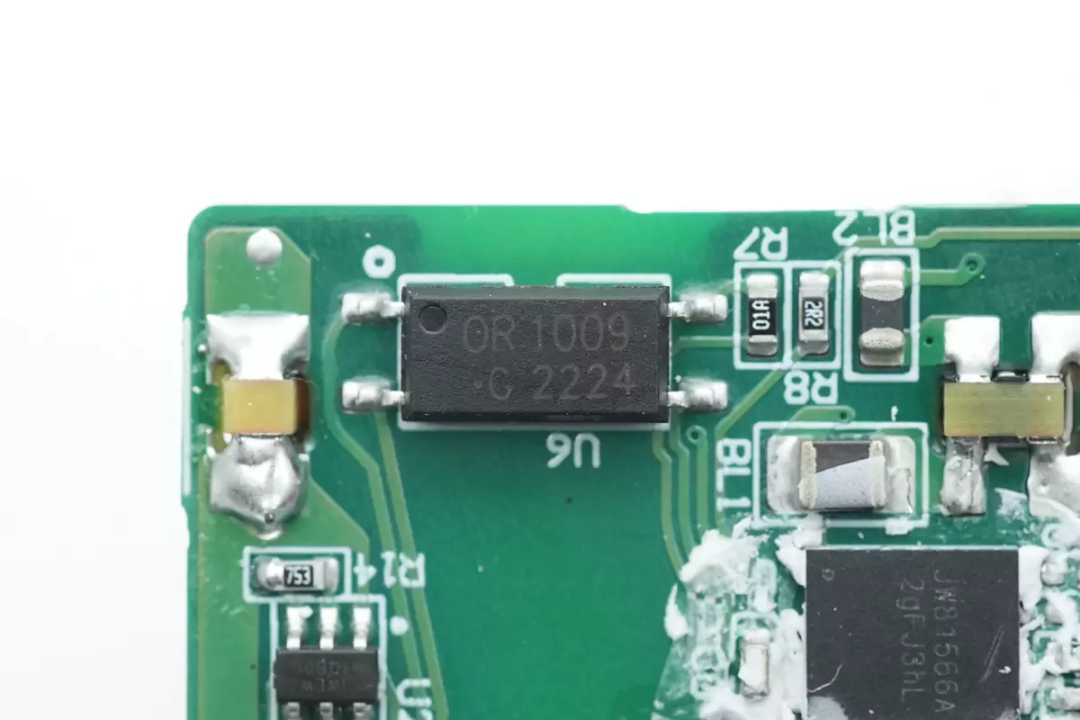

OR1009光耦用于输出电压反馈调节。

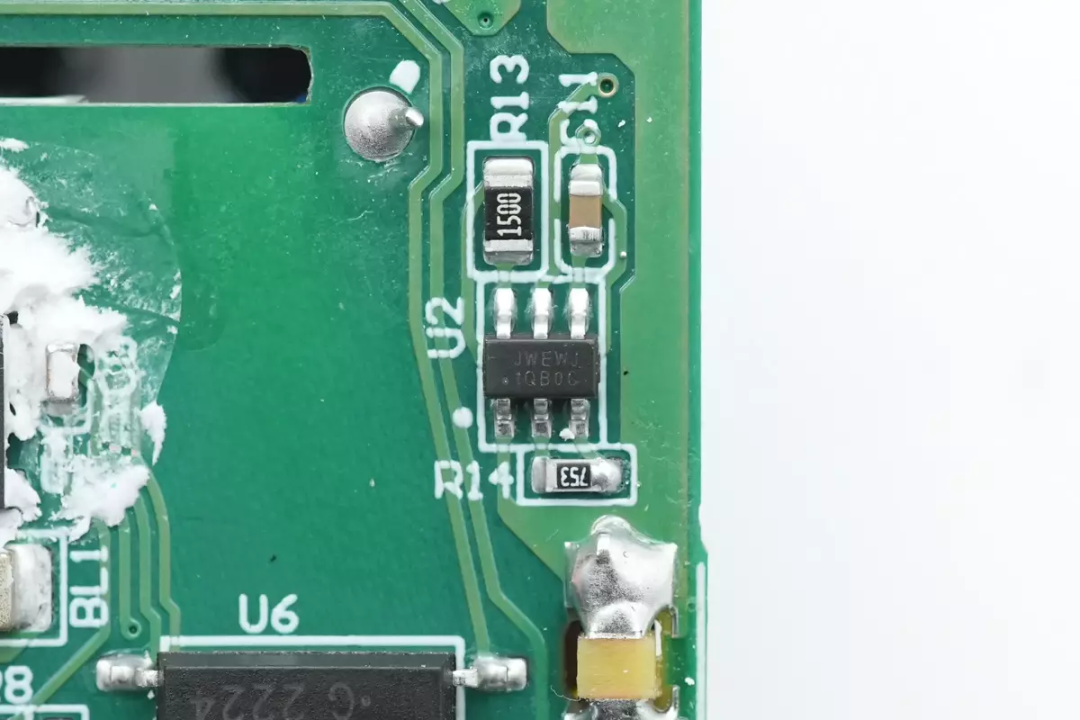

同步整流控制器来自杰华特，丝印JWEWJ。

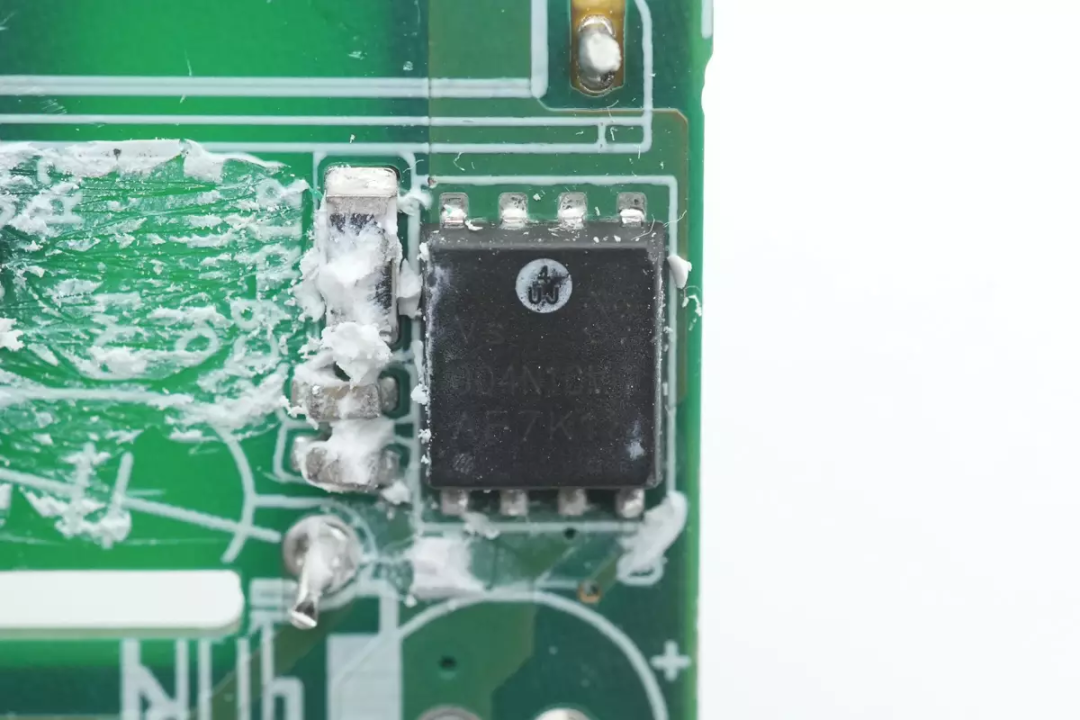

同步整流管来自威兆半导体，型号VSP004N10MS-G，是一颗耐压100V的NMOS，导阻为3.8mΩ，采用PDFN5060X封装。

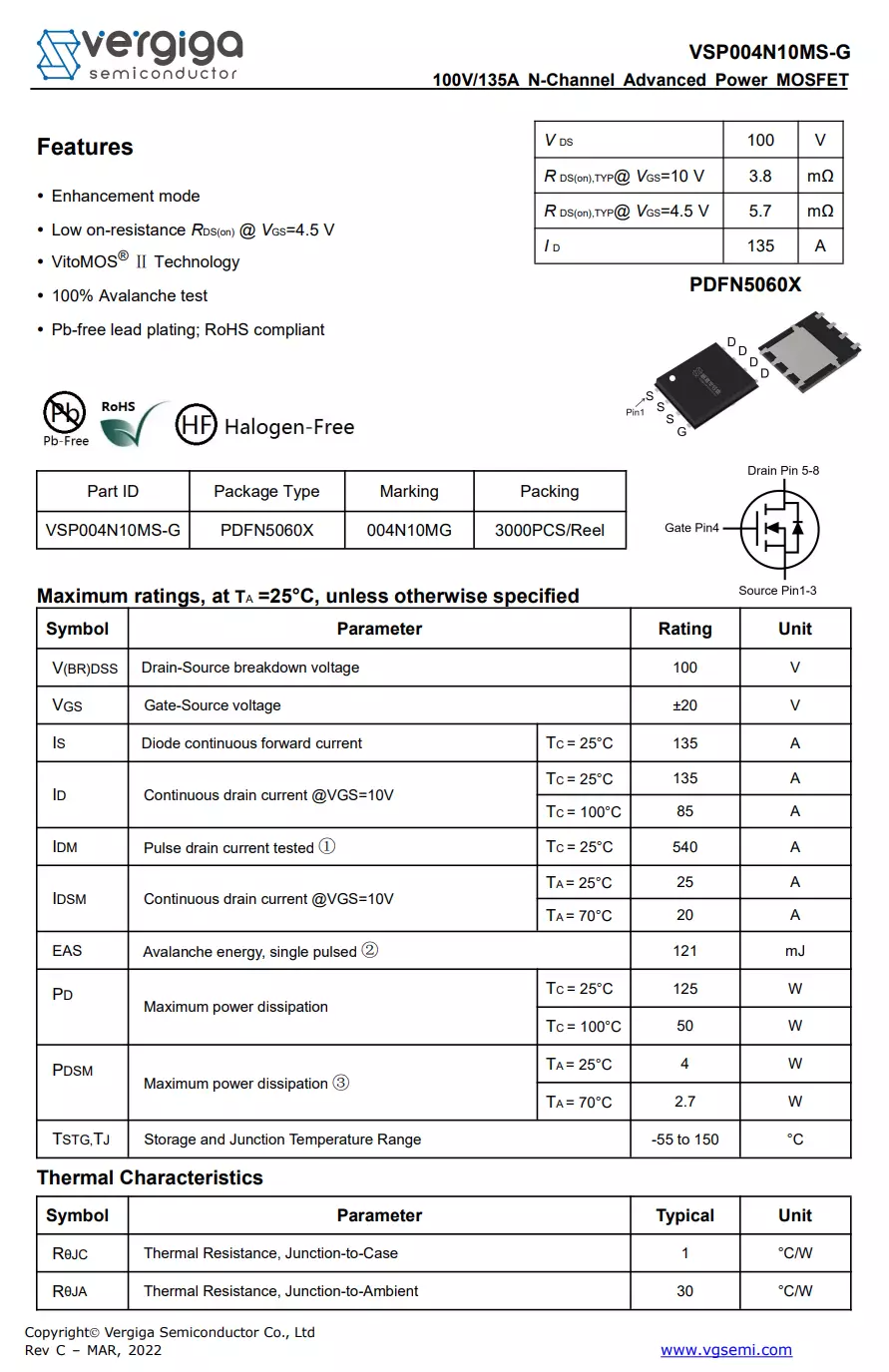

威兆半导体 VSP004N10MS-G 详细资料。
充电头网拆解了解到，威兆MOS管广泛应用在充电器、无线充、车充、充电宝、储能电源等各个方面，并被华为、小米、紫米、三星、OPPO、VIVO、魅族、努比亚、倍思、公牛、网易智造等知名品牌的数十款产品采用，产品质量获得客户一致认可。

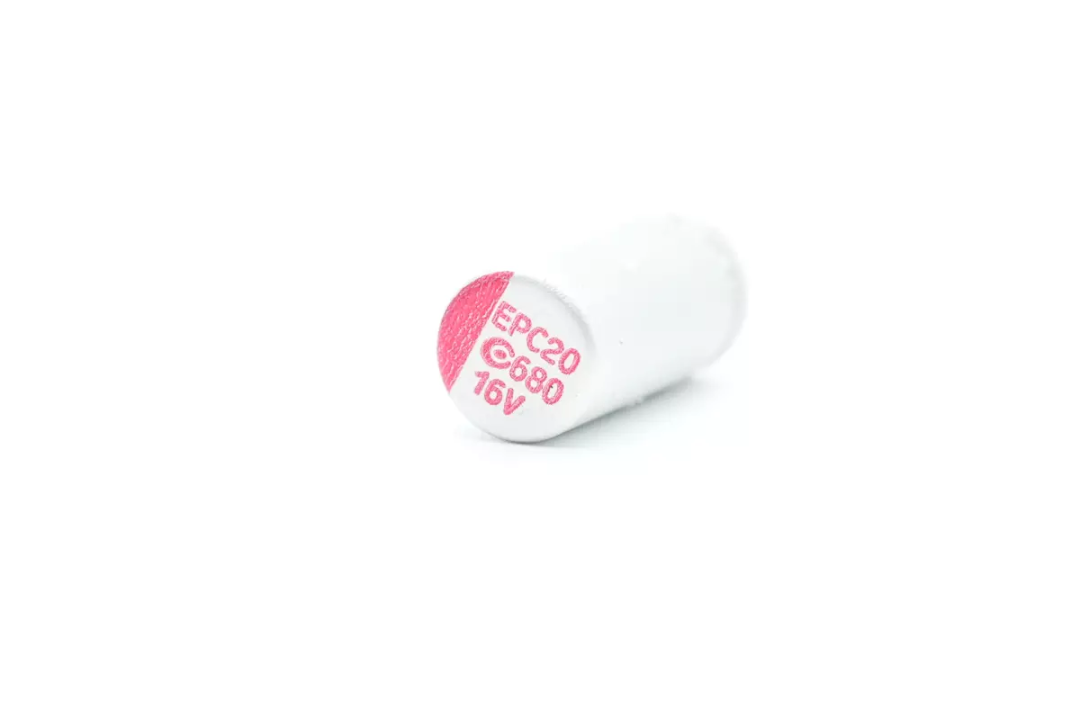

输出滤波电容规格为680μF 16V。
一颗磁环电感用于输出滤波。
另一颗滤波电容规格为150μF 16V。

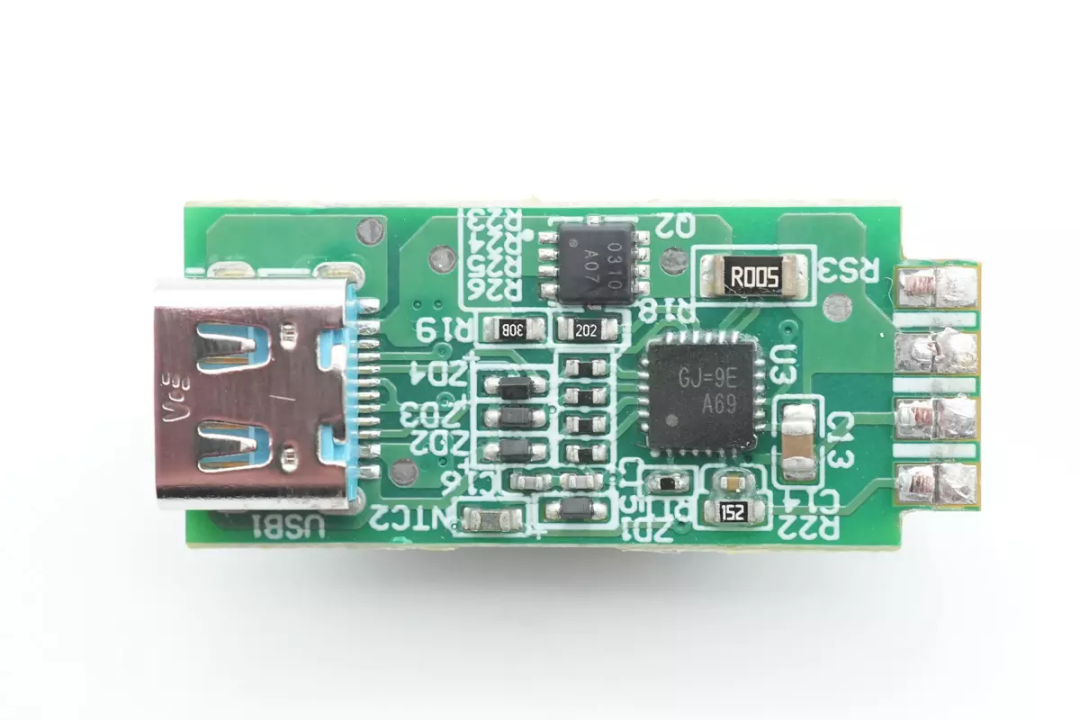

USB-C母座焊接在独立的小板上，小板还焊接协议芯片，电流取样电阻和VBUS开关管。

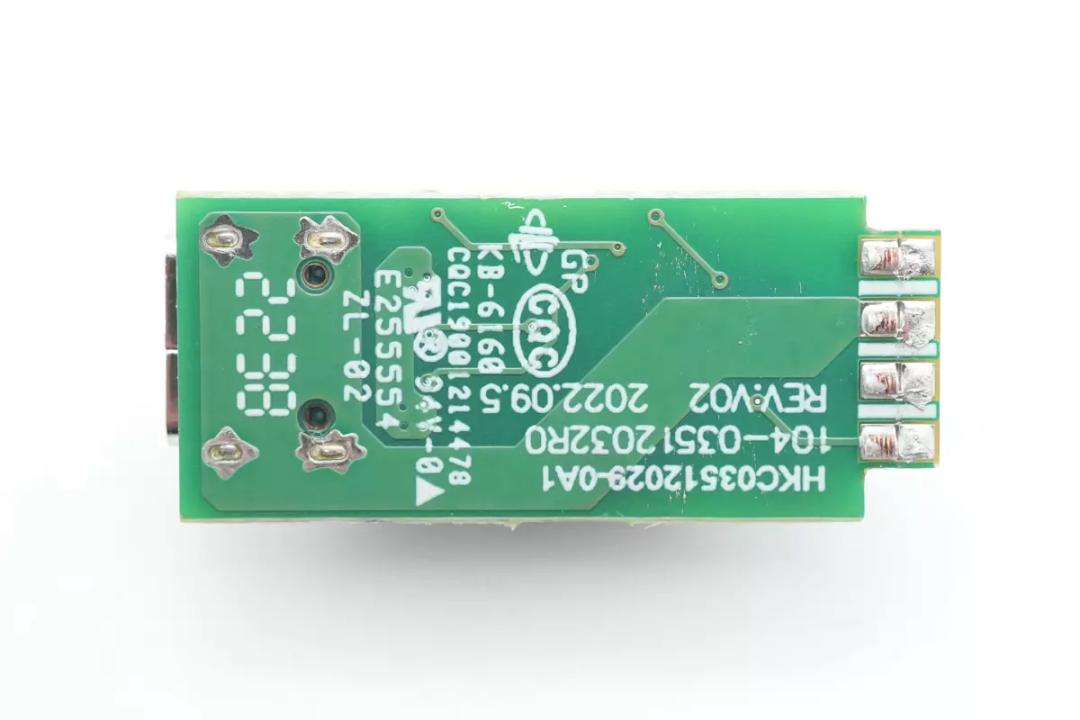

小板背面没有元件，USB-C母座过孔焊接固定。

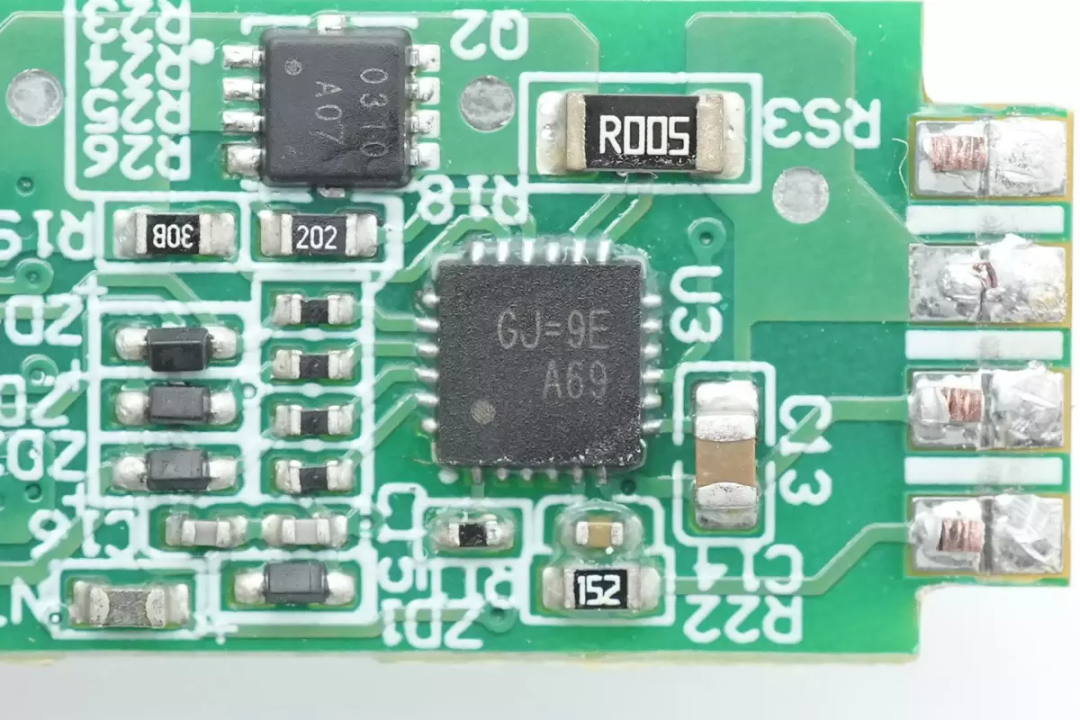

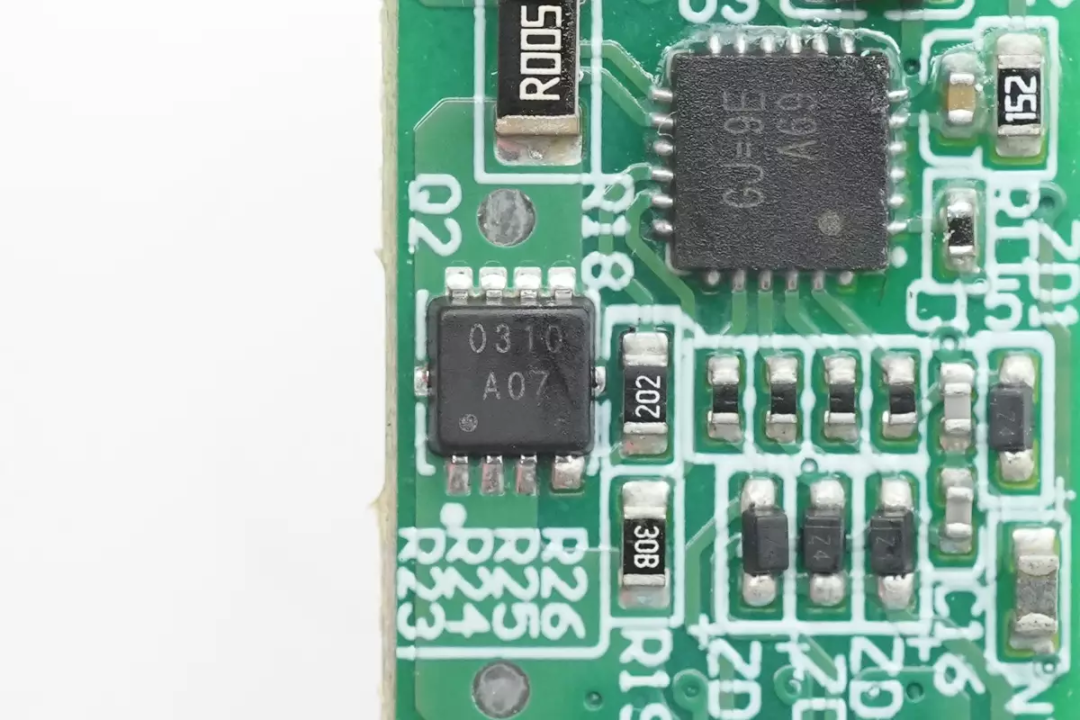

协议芯片丝印GJ=9E，在图片左下角焊接一颗热敏电阻，用于检测内部温度。
VBUS开关管丝印0310，采用DFN3*3封装。

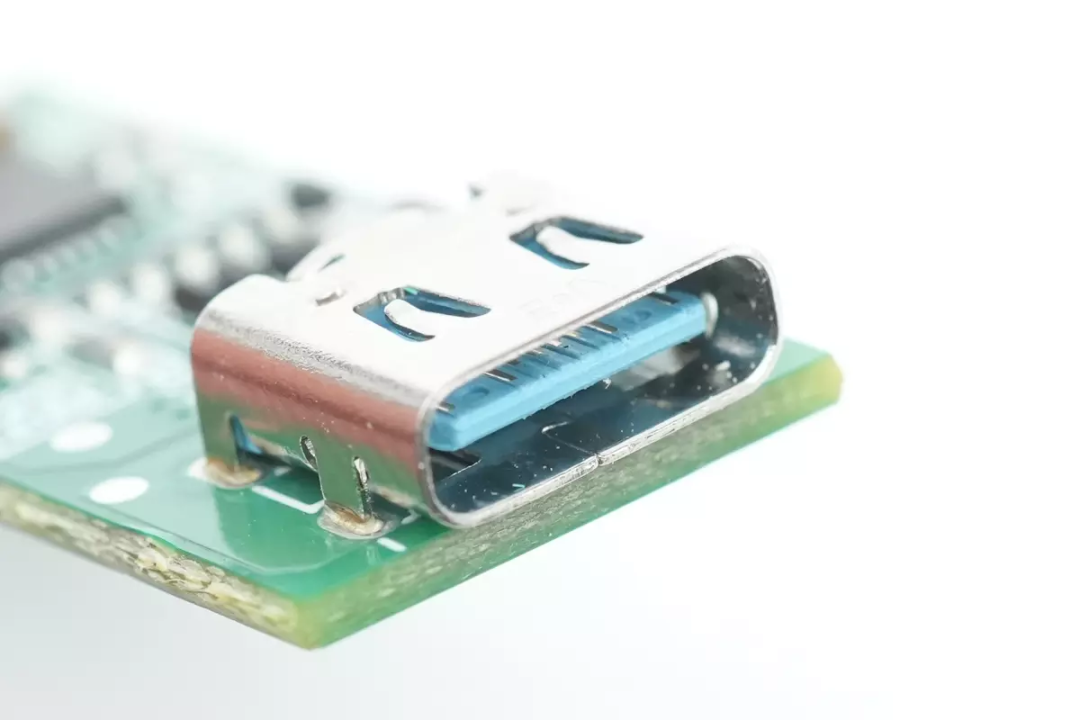

USB-C母座采用过孔焊接固定，蓝色胶芯不露铜。

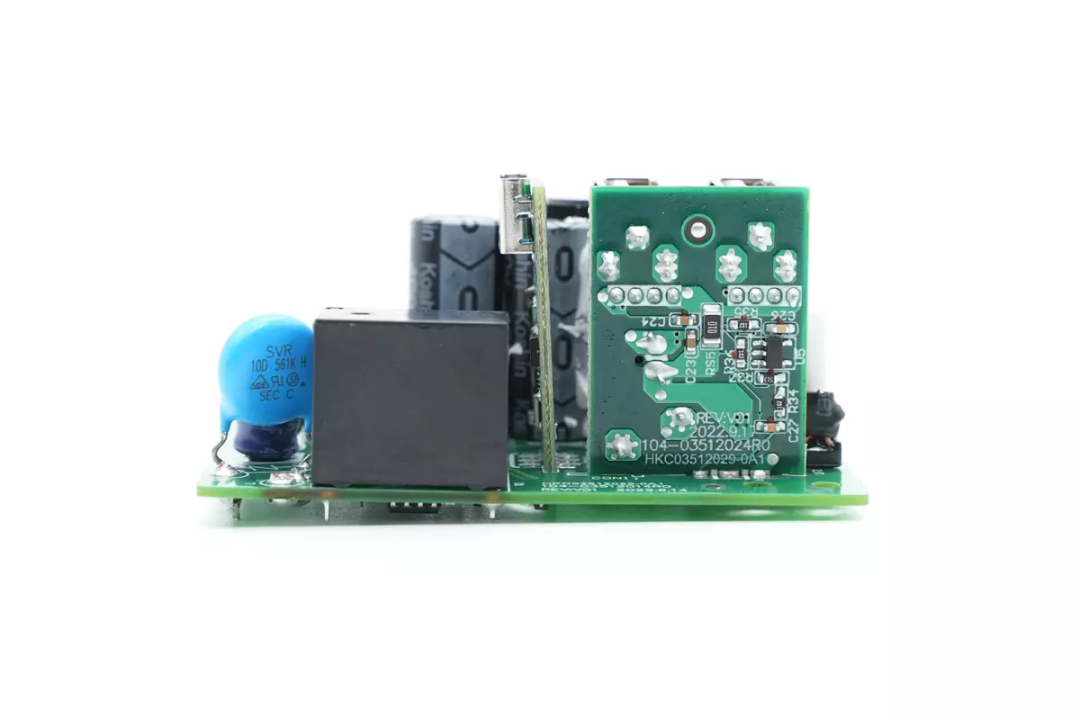

在PCBA模块另外一面是USB-A口的降压电路。
USB-A母座小板垂直焊接。

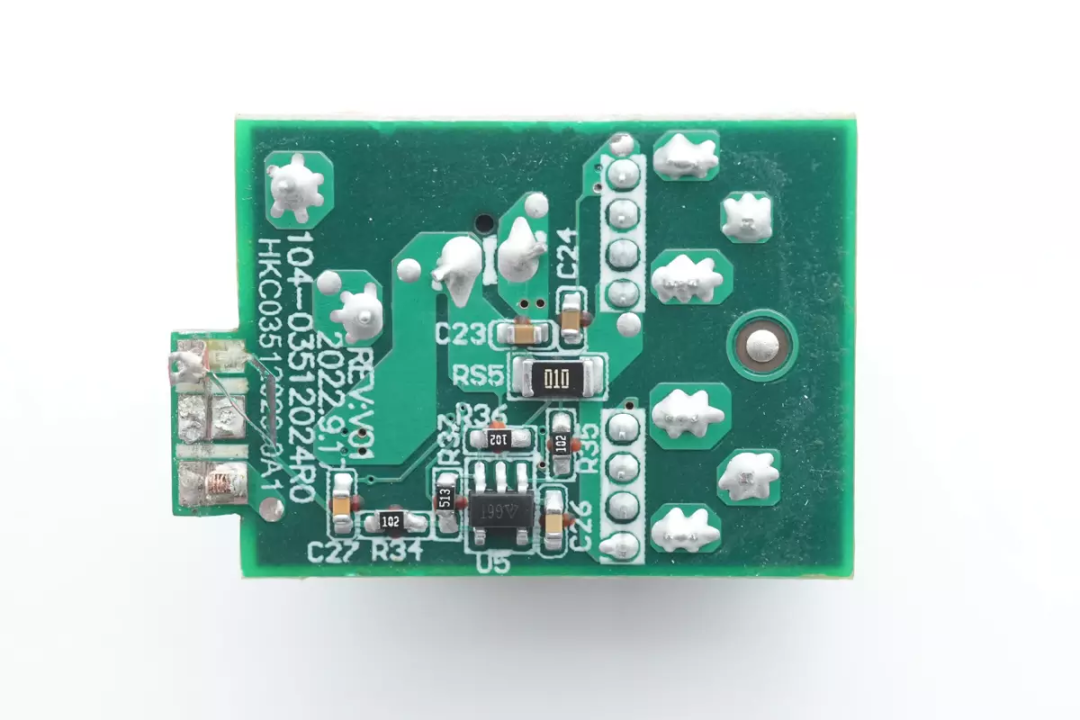

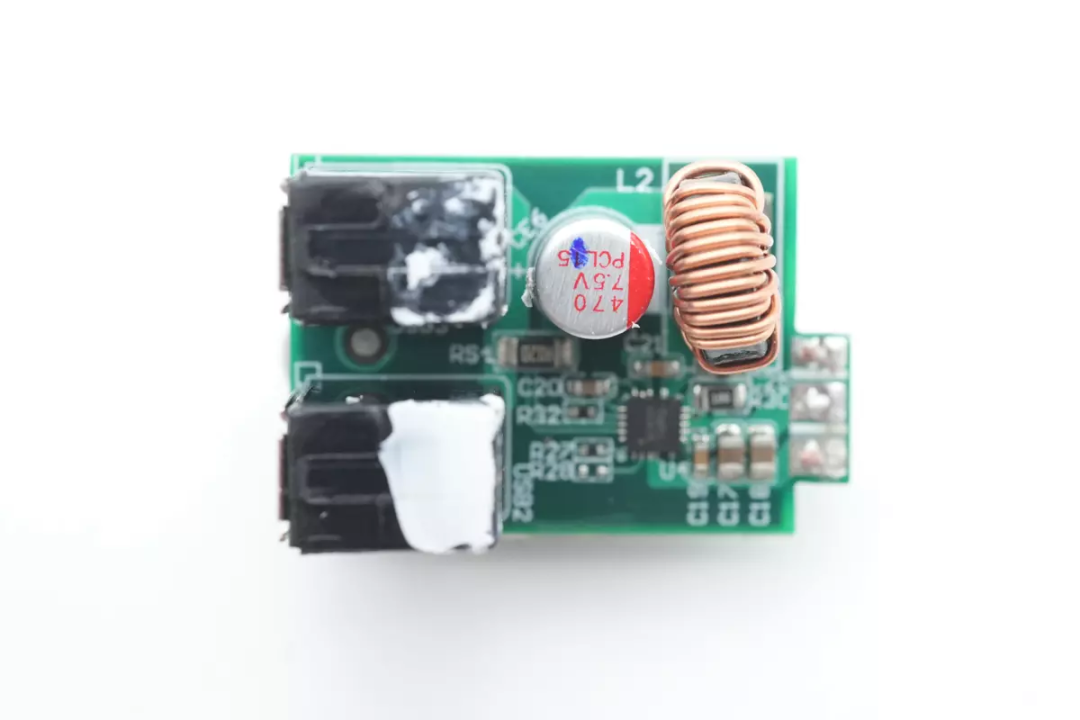

降压小板焊接降压主控芯片，降压电感，输出滤波电容以及两个USB-A母座。

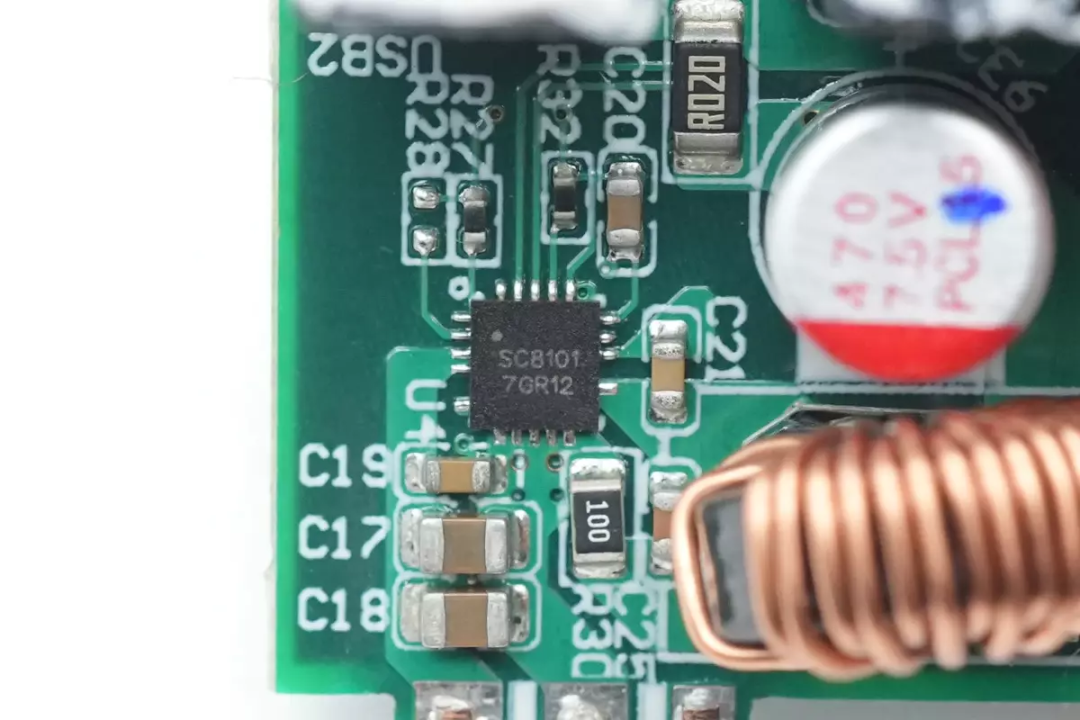

USB-A口采用南芯科技SC8101同步降压转换器进行降压输出。SC8101是一颗支持5V到32V宽电压范围输入，输出可达5V/5A的高效率同步降压DC-DC转换器，输出电压可调。同时，它还提供高精度的输出电流限制，当输出达到设定电流极限时，进入恒流模式。芯片内部集成开关管，外围元件精简。

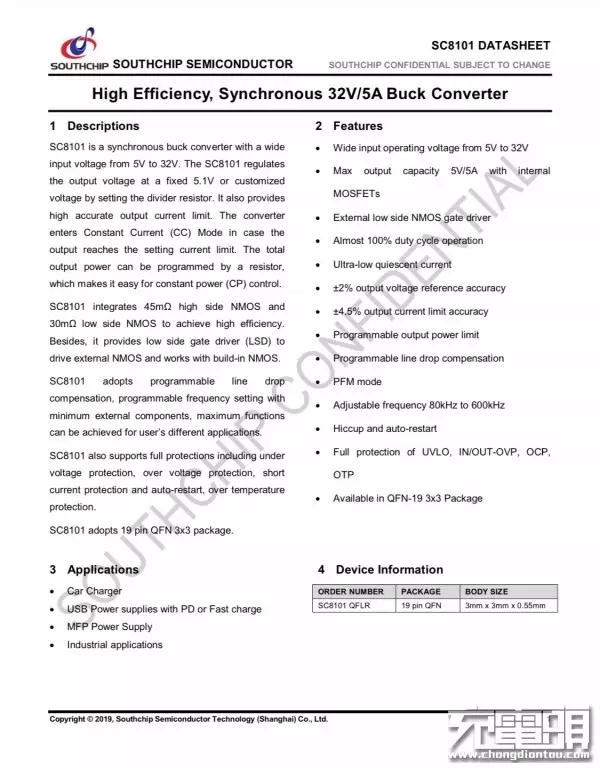

南芯科技 SC8101同步降压转换器 详细资料。
充电头网了解到，南芯SC8101此前已被安克PowerHouse II 400户外电源、努比亚迈飞磁吸车载无线充电器、安克磁吸式双项无线充电器、华为P40手机保护壳、小米二合一充电器等产品采用。此外，南芯的快充芯片被广泛应用于移动电源、充电器、车充等领域，并获得数十款产品采用。

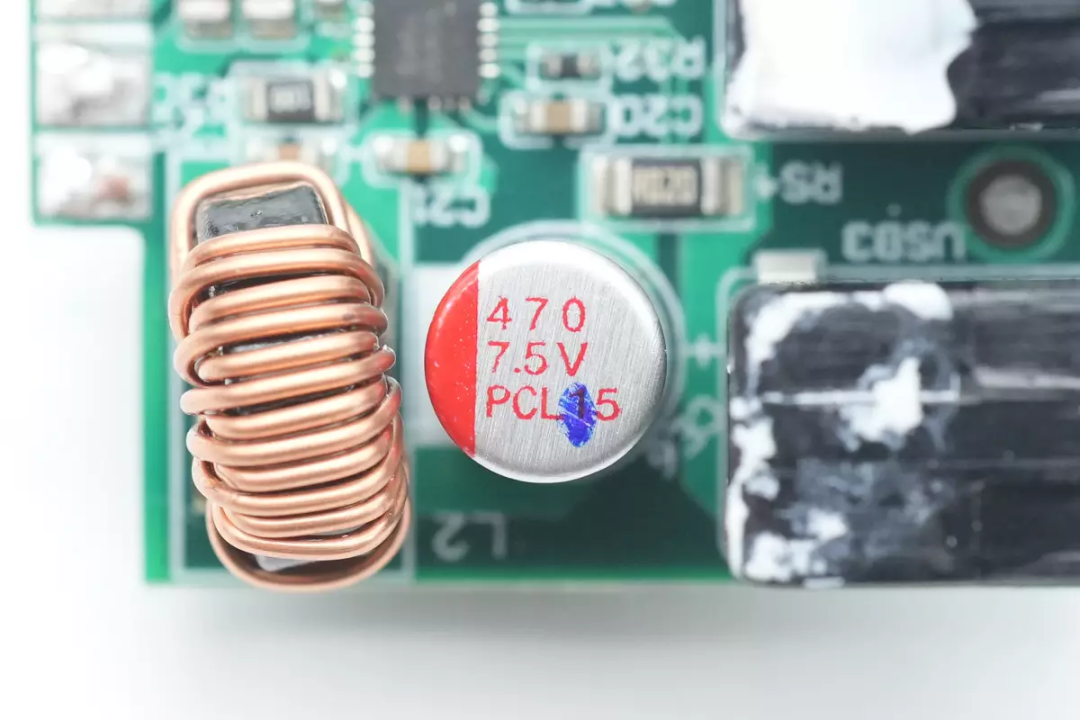

输出滤波固态电容规格为470μF 7.5V。

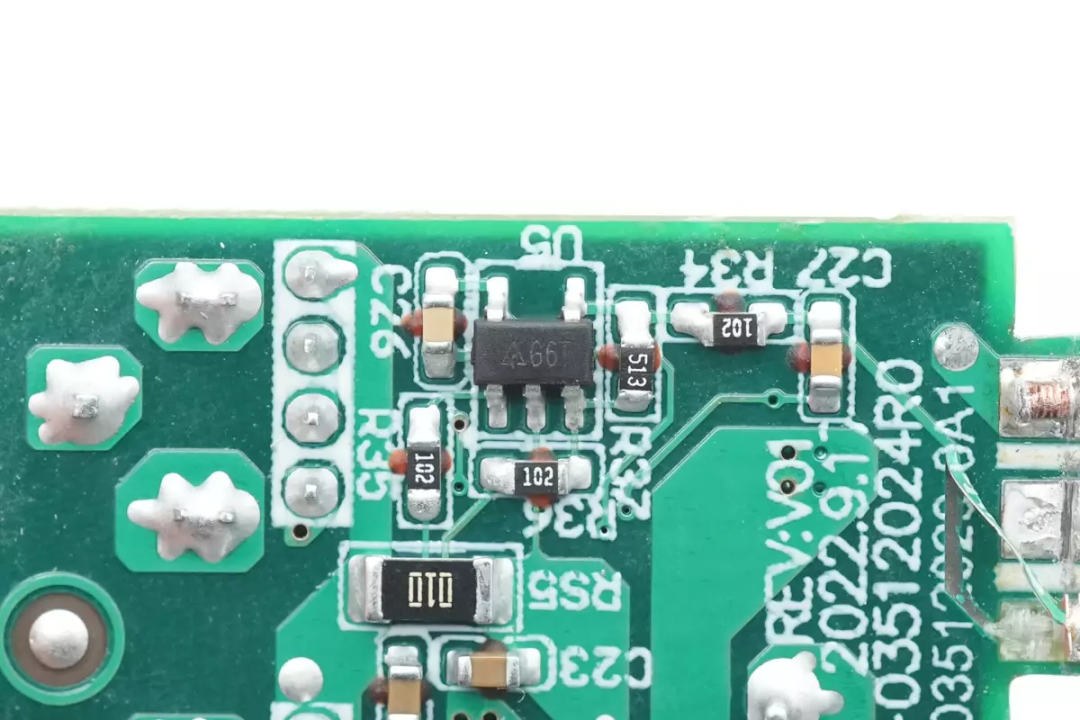

背面焊接一颗检流电阻和一颗运放芯片。
运放芯片丝印G6T，实际型号为AS321，是一颗单运放芯片，用于输出过流检测。

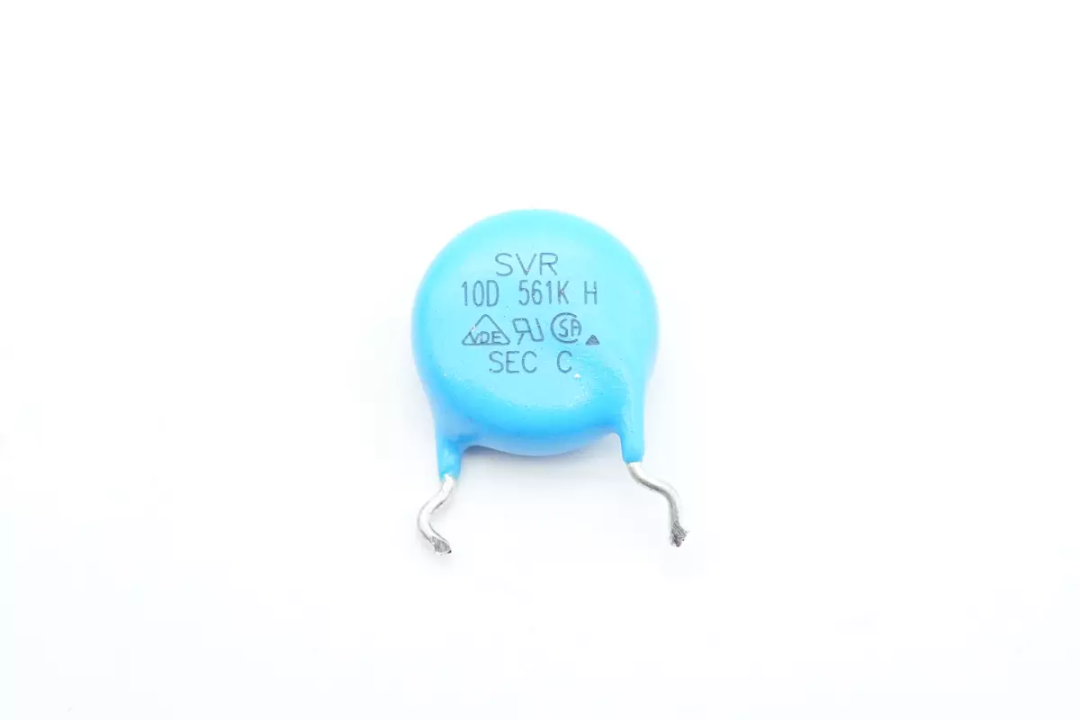

用于输入端过压保护的压敏电阻，规格为10D561K。

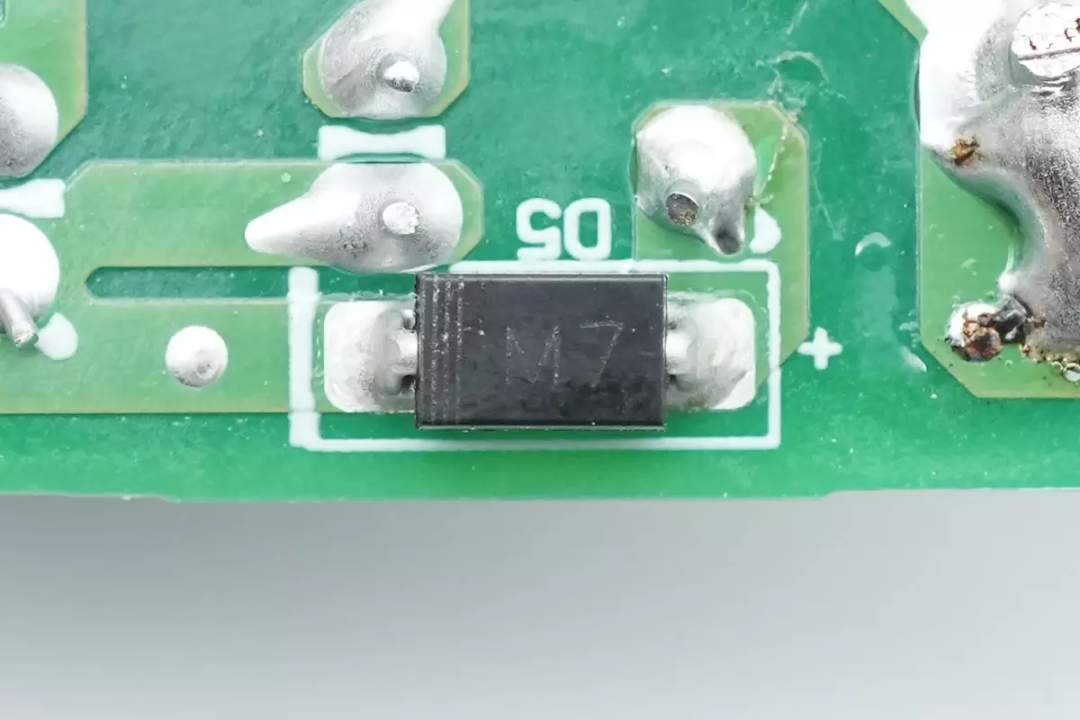

输入端整流二极管特写。

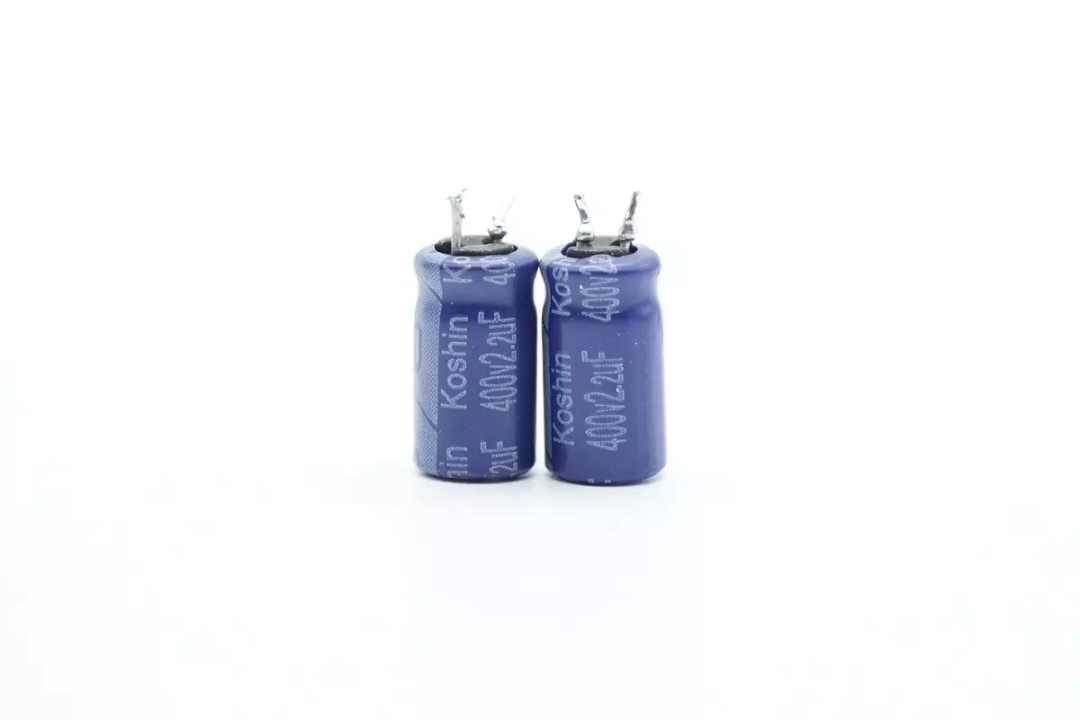

两颗高压滤波电容来自东佳，规格为400V2.2μF。

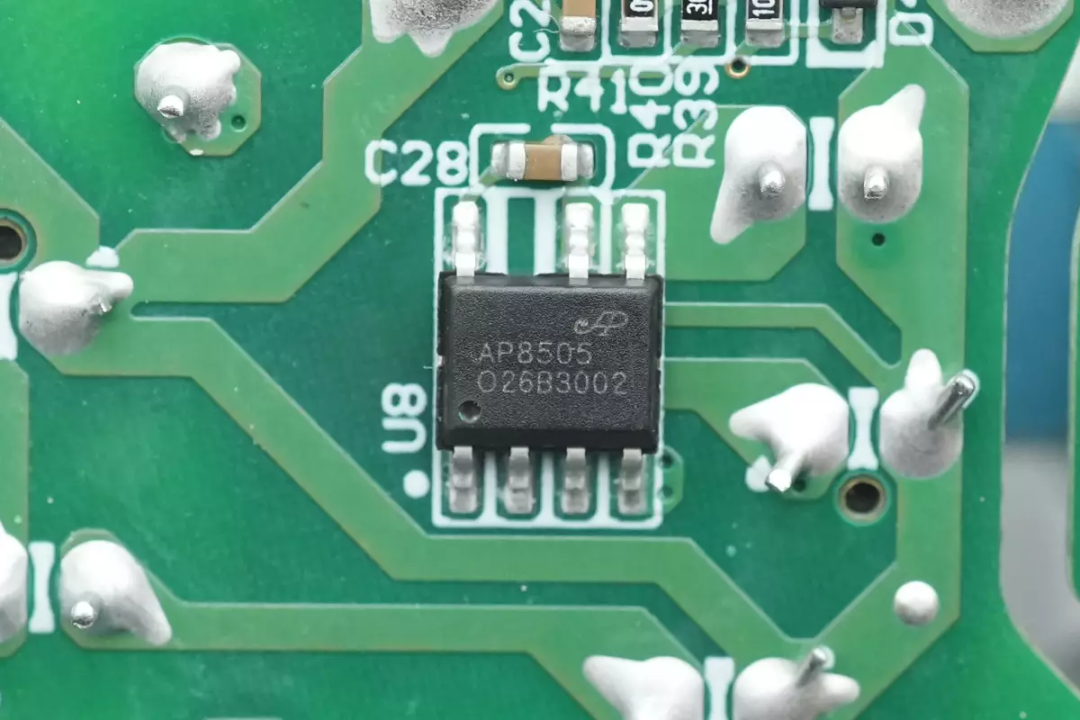

用于继电器控制的非隔离降压芯片来自芯朋微，型号AP8505，是一颗基于高压同步整流架构的5V固定输出电压的降压芯片，内置500V耐压MOSFET，具备150mA输出能力。

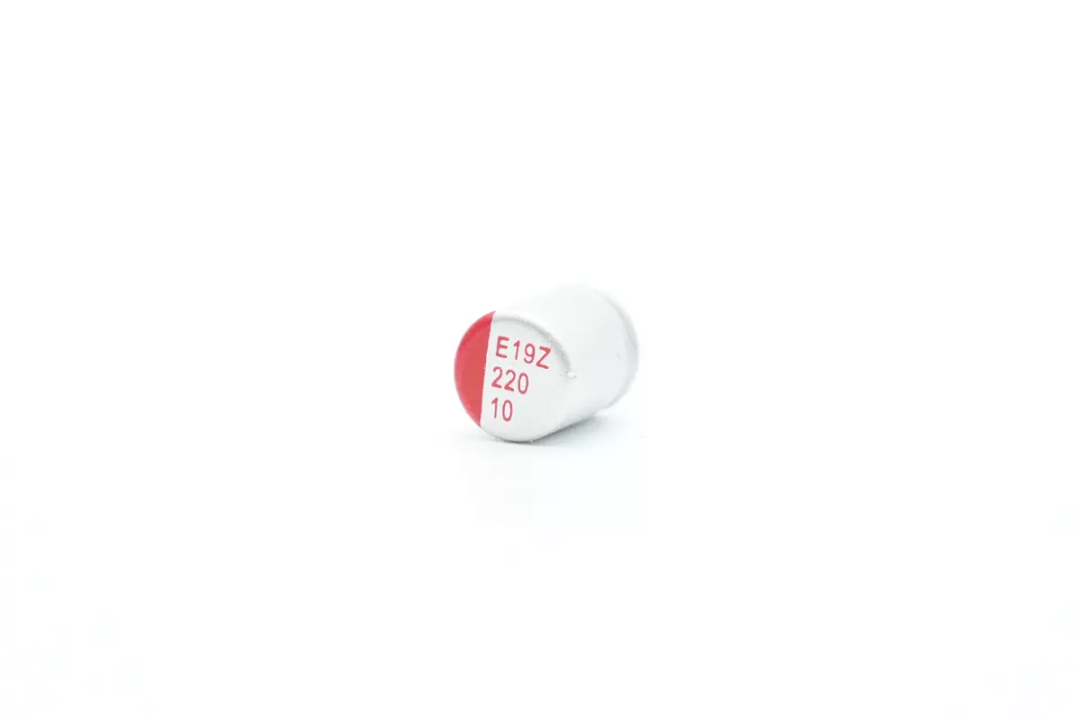

输出滤波电容规格为220μF 10V。

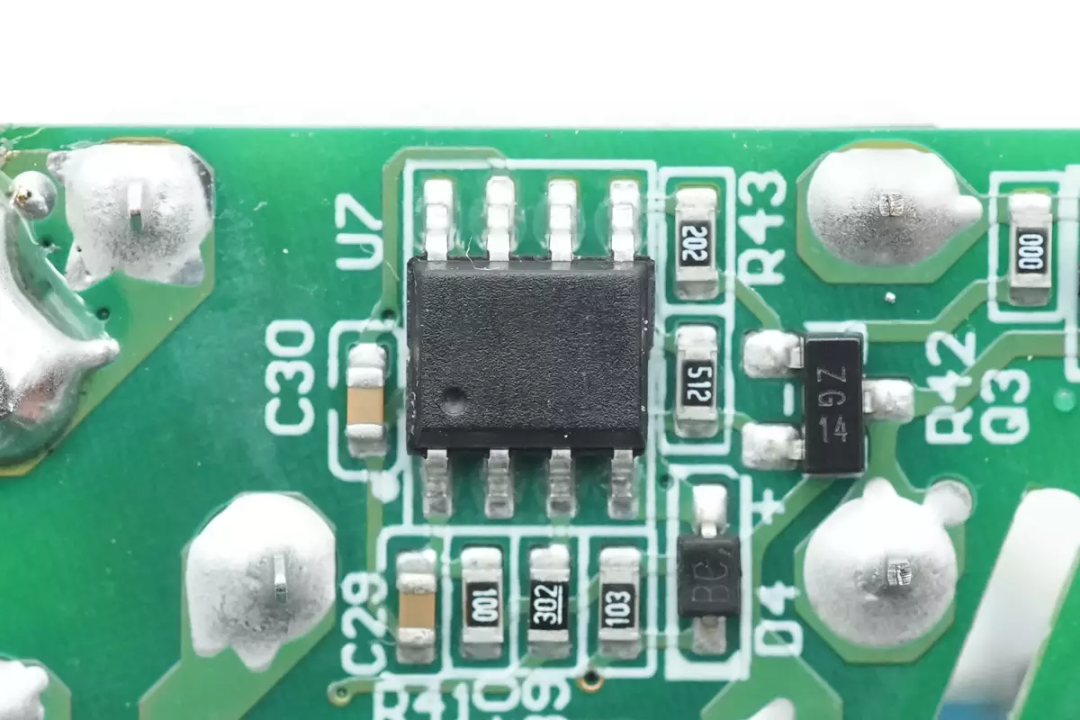

一颗无标MCU用于按键操作响应及继电器控制。

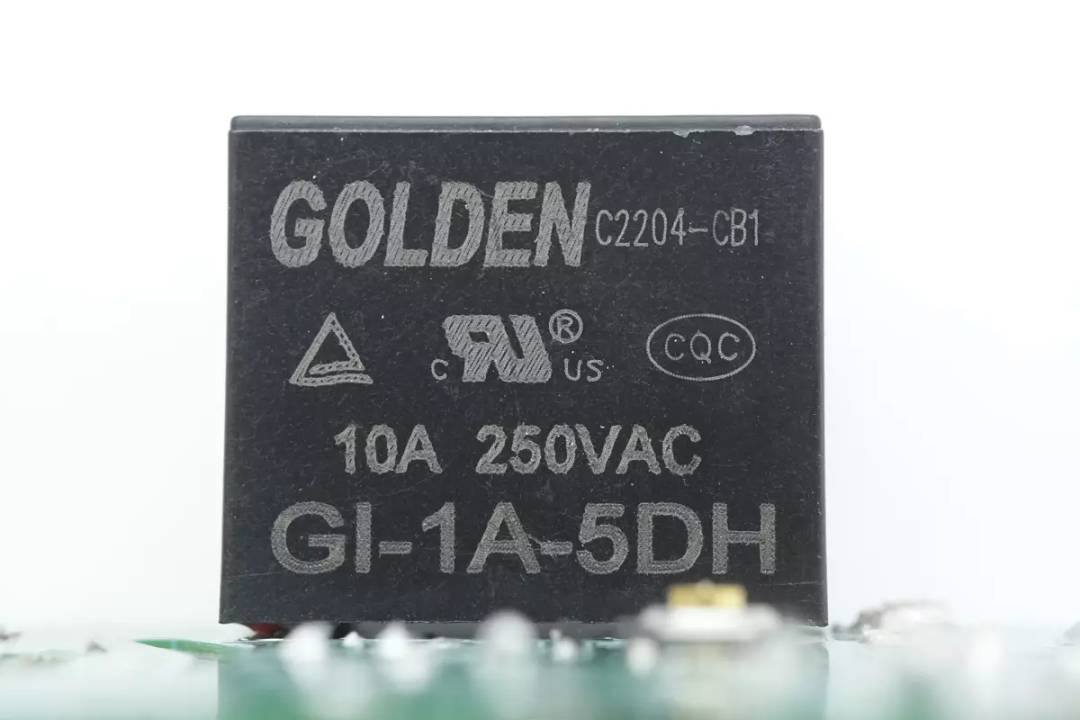

继电器来自东莞高登，为GI系列超小型中功率继电器，触点额定电流10A，线圈电压为5V，用于控制AC插脚供电。

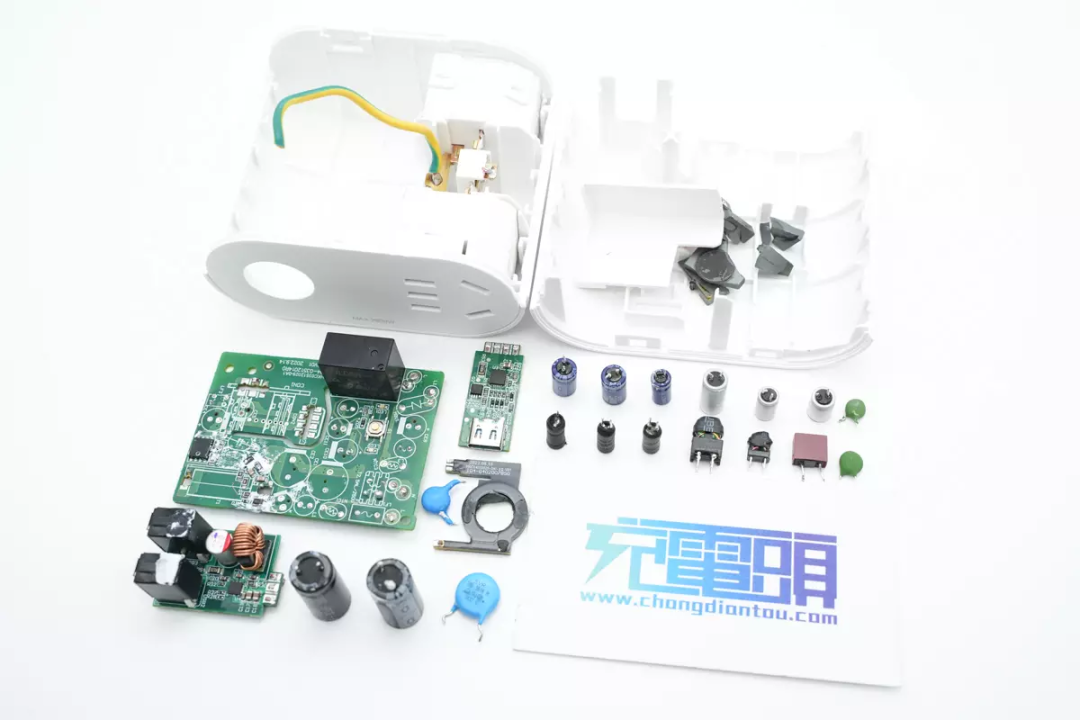

全部拆解一览，来张全家福。
充电头网拆解总结
航嘉推出的这款35W充吧为插线板设计，具备1.8米长电源线，并配有两个新国标五孔插孔，在为手机充电的同时，还能满足家用电器的供电，十分实用。快充方面航嘉充吧具备一个USB-C接口和两个USB-A接口，其中USB-C接口支持35W快充，两个USB-A口共享5V2.4A输出，满足日常需求。
充电头网通过拆解了解到，这款充吧插线板内部由快充模块和插座模块组成，插座模块为一体铜带设计，焊接连接。快充模块采用杰华特合封氮化镓芯片和同步整流控制器，同步整流管来自威兆半导体。内部采用南芯科技降压芯片，为USB-A口供电，还使用一路非隔离降压电路，控制继电器开关，进行快充模块和插座模块的供电控制。
