前言

安克推出了全新的第二代安芯充产品511，这款充电器内置氮化镓芯片，具备折叠插脚，输出功率提升到30W的同时，体积得到很好的控制。支持为苹果手机，笔记本电脑和iPad充电，一头多用，满足苹果全家桶的充电需求。作为安芯充产品，内置升级的AI控温系统，每秒测温次数达到40次，相比上一代检测次数翻倍，在温度出现异常时，立刻开启智能控温。下面充电头网就对这款充电器进行详细拆解，看看内部的做工用料如何。
此前充电头网还拆解过安克65W 2C1A全氮化镓快充插座、安克65W 2C1A二合一氮化镓超极充、安克65W 2C1A全氮化镓充电器、安克全氮化镓120W充电器、安克100W 2C1A氮化镓超能充等产品，欢迎查阅。

安克迷你30W安芯充Pro开箱

包装盒设计风格简约，正面印有ANKER品牌以及SERIES 5。

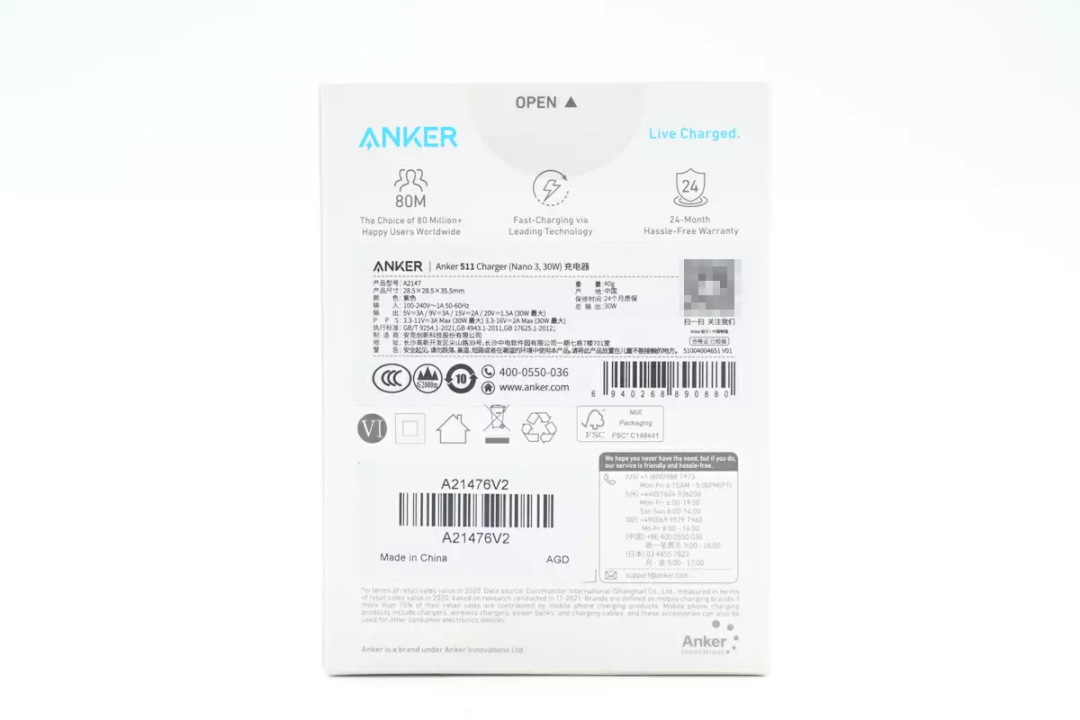

背面贴纸上印有产品参数信息。

包装内含充电器、使用说明书、产品合格证等。

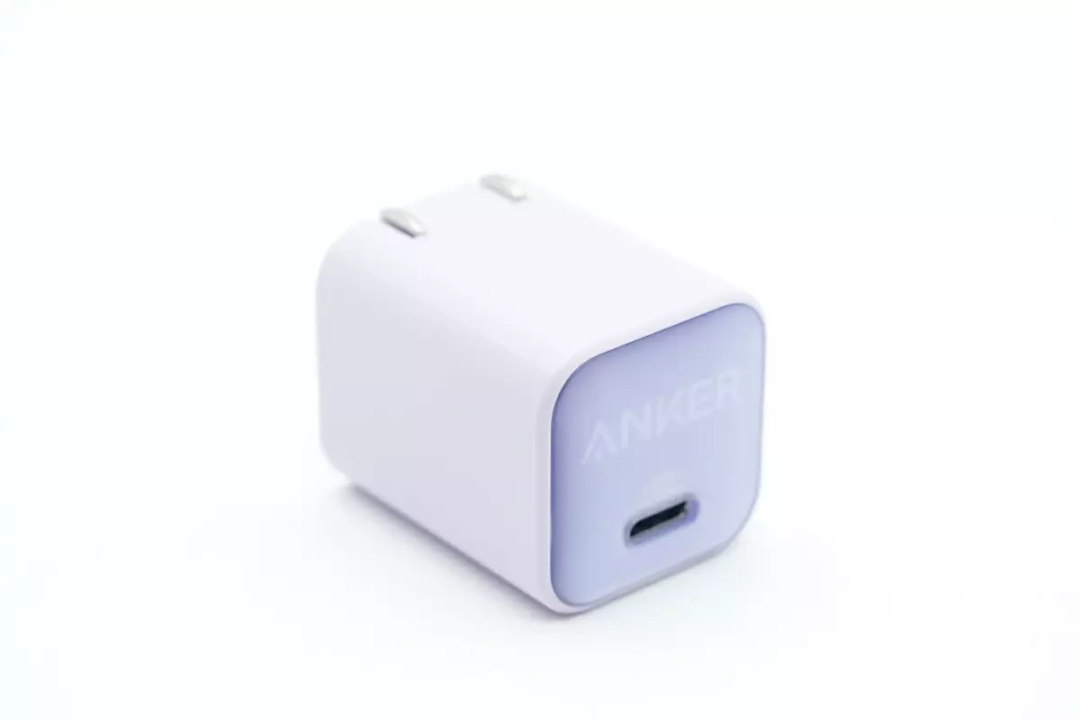

充电器为紫色配色，主体外壳磨砂抗指纹，顶部嵌有透明装饰面板，整体精致美观。

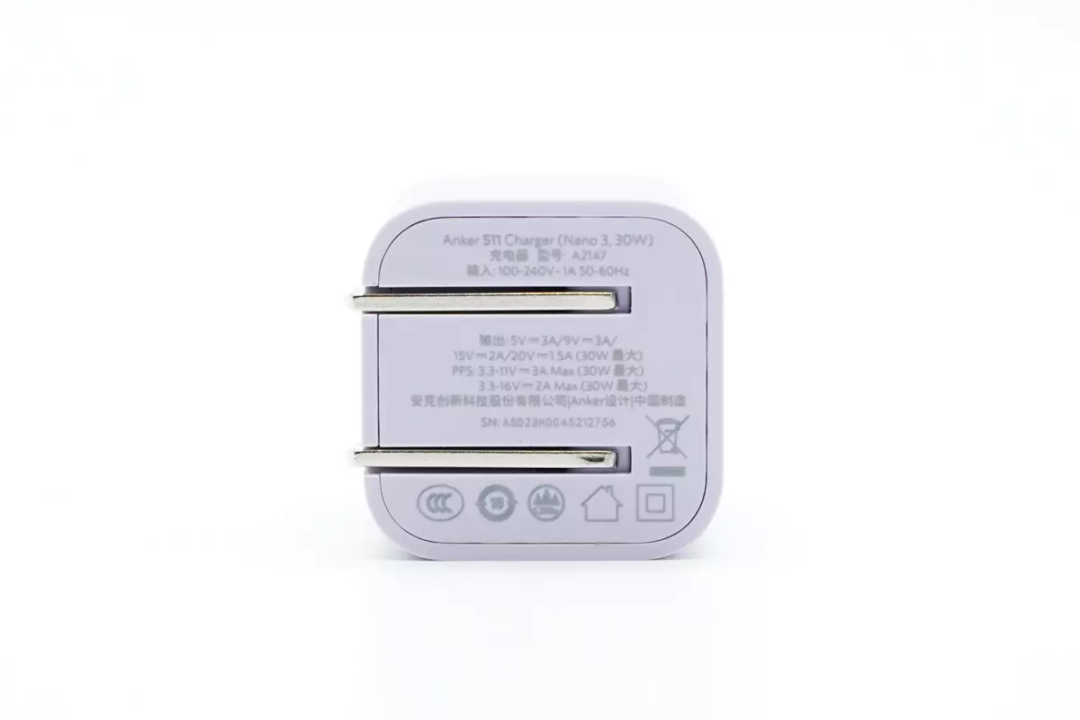

底部外壳印有充电器参数型号：A2147输入：100-240V~50/60Hz 1A输出：5V3A、9V3A、15V2A、20V1.5APPS：3.3-11V3A、3.3-16V2A安克创新科技股份有限公司充电器已经通过了CCC认证。

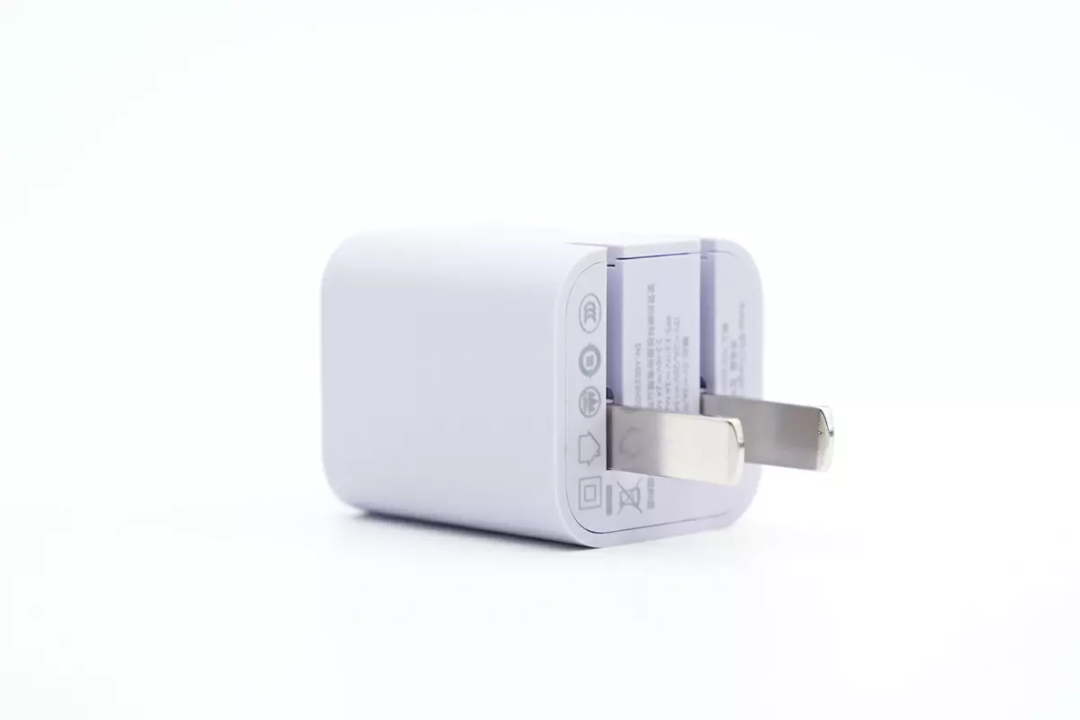

充电器配备可折叠国标插脚，让外带出门使用也变得十分方便。

顶面除装饰板外，还设计有ANKER品牌以及IQ³快充标识。

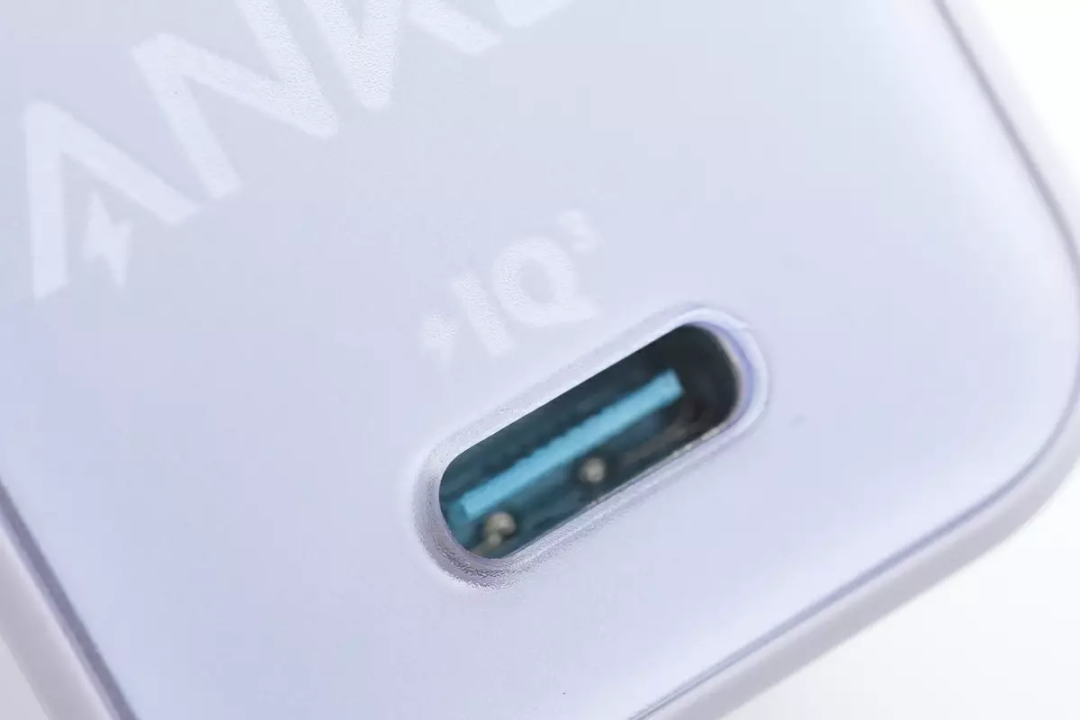

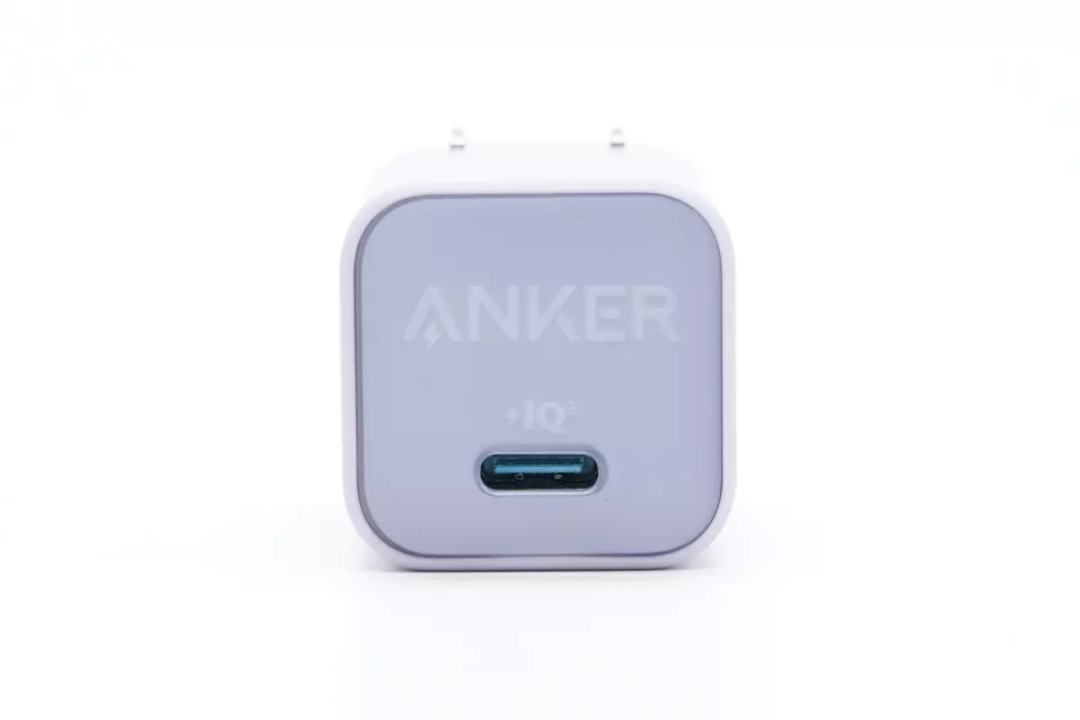

靠边缘设有单USB-C接口，经典蓝色胶芯。

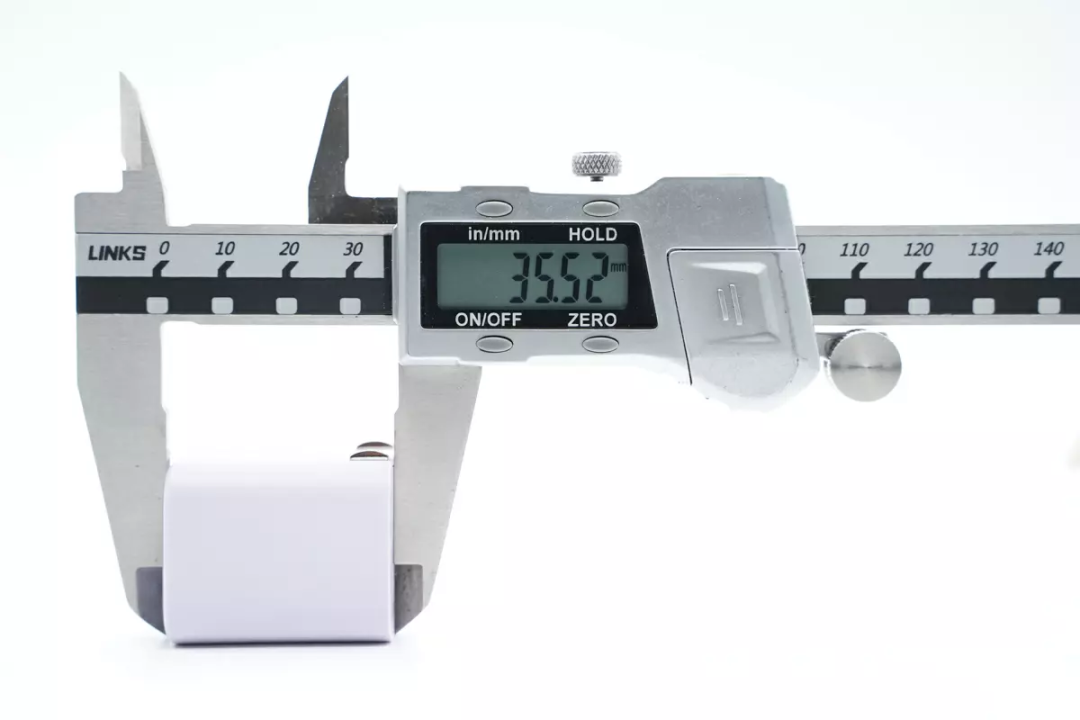

测得机身高度为35.52mm。

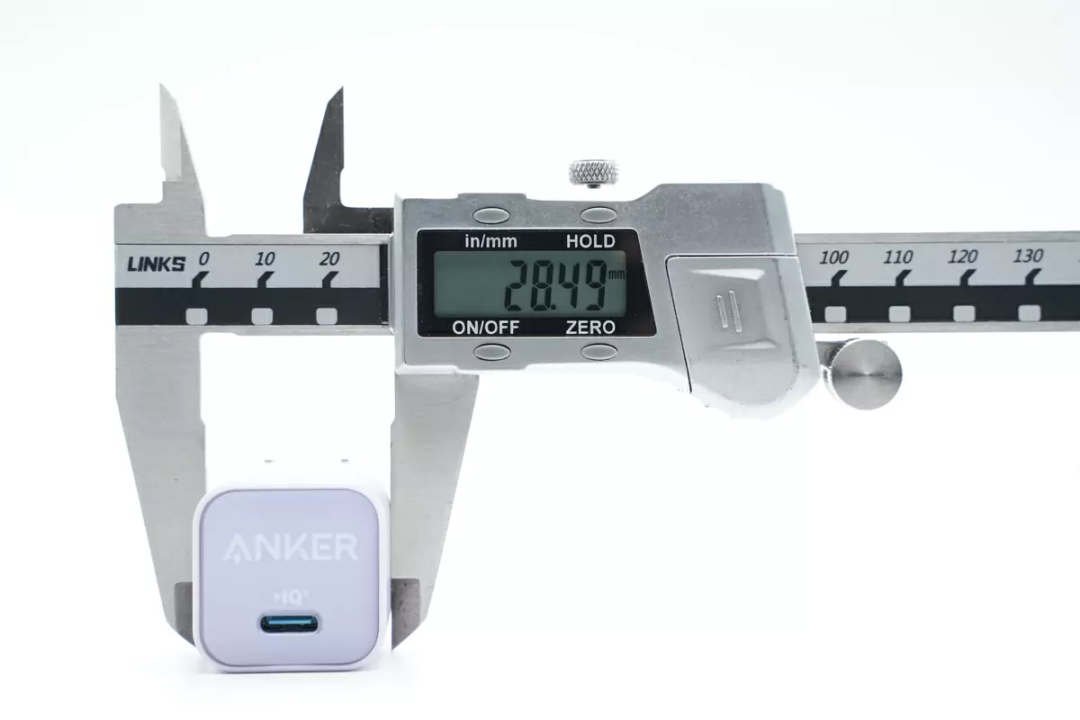

宽度为28.49mm。

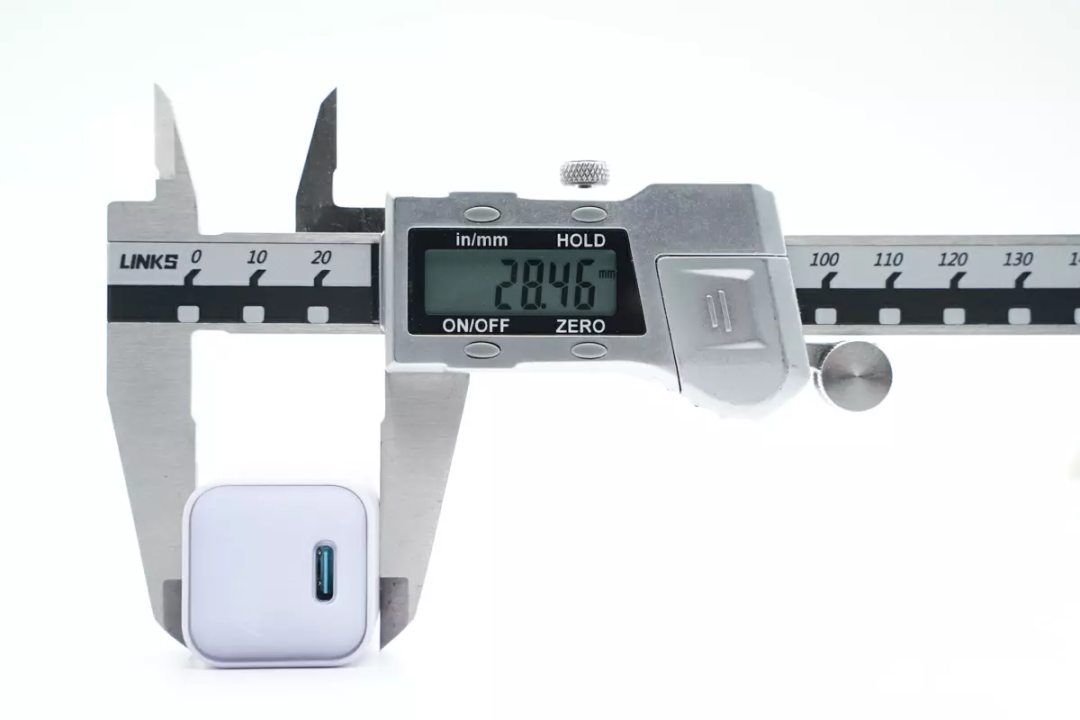

宽度为28.46mm。

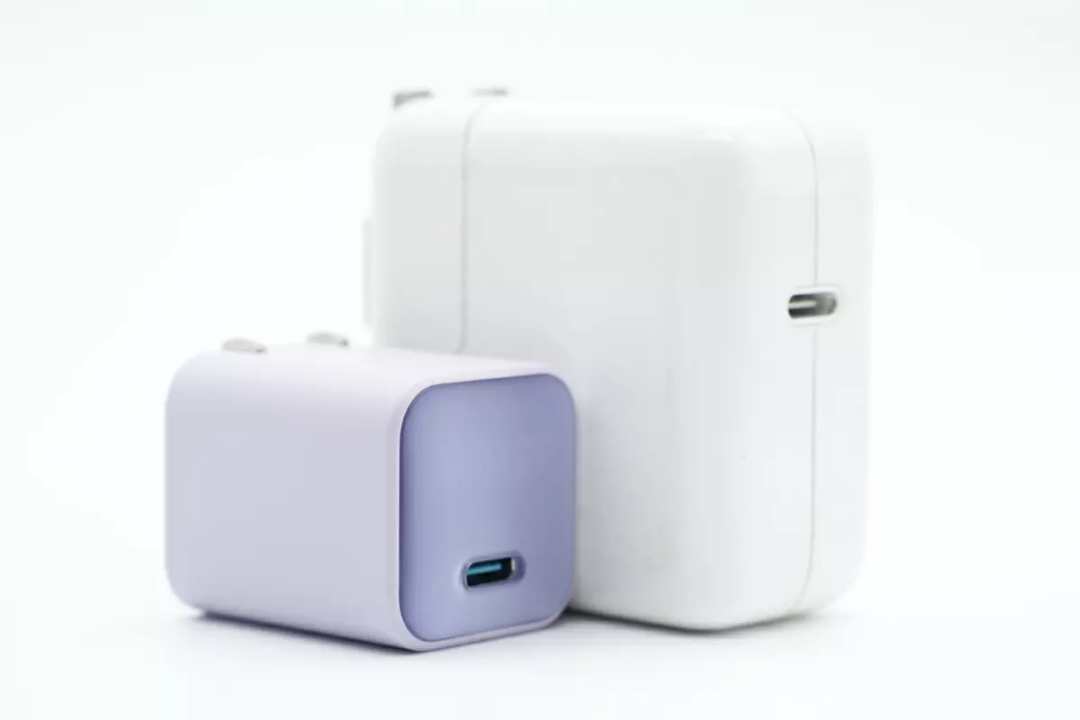

和苹果30W充电器对比，体积优势明显。

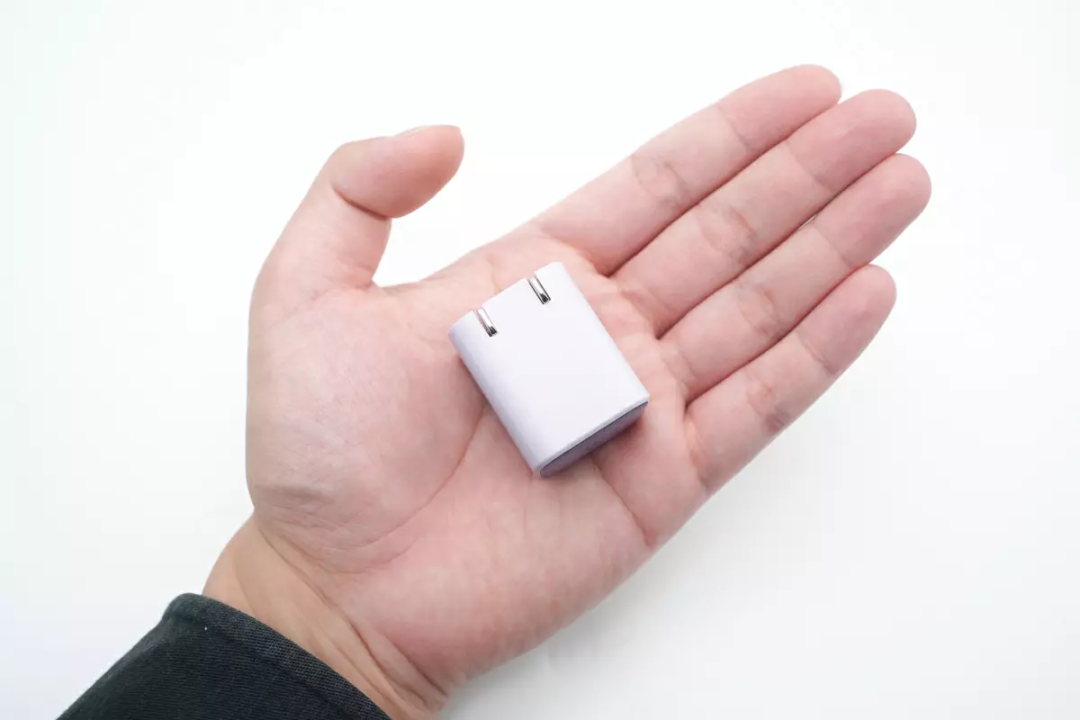

拿在手上的直观感受，小巧精致。

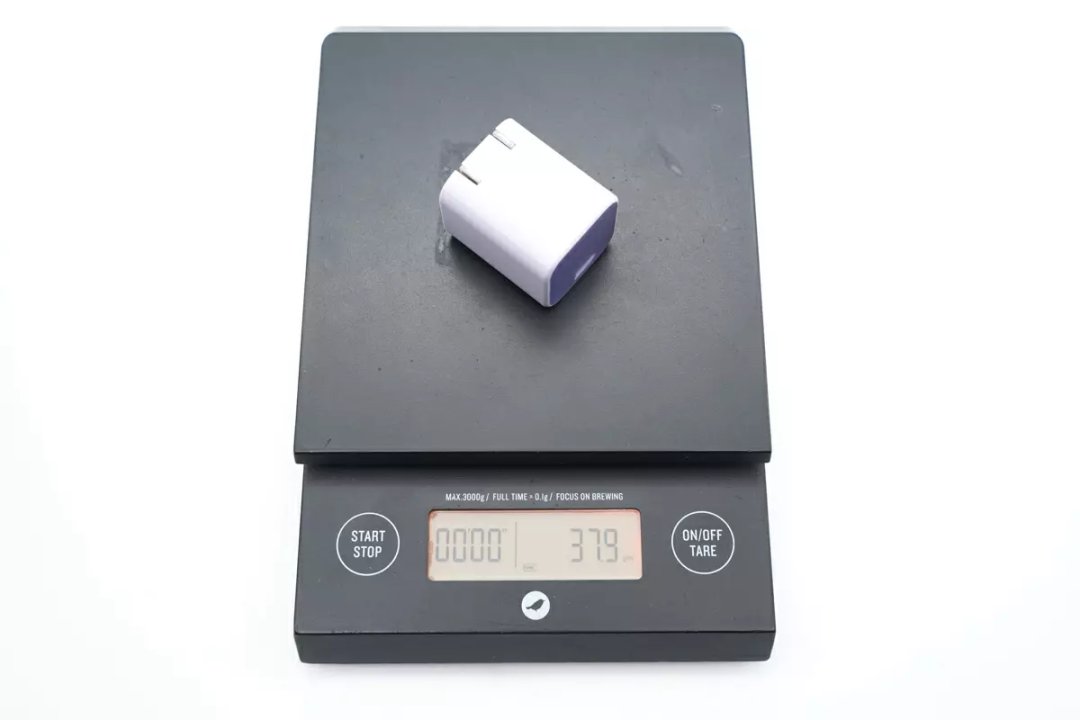

另外测得充电器净重约为38g。

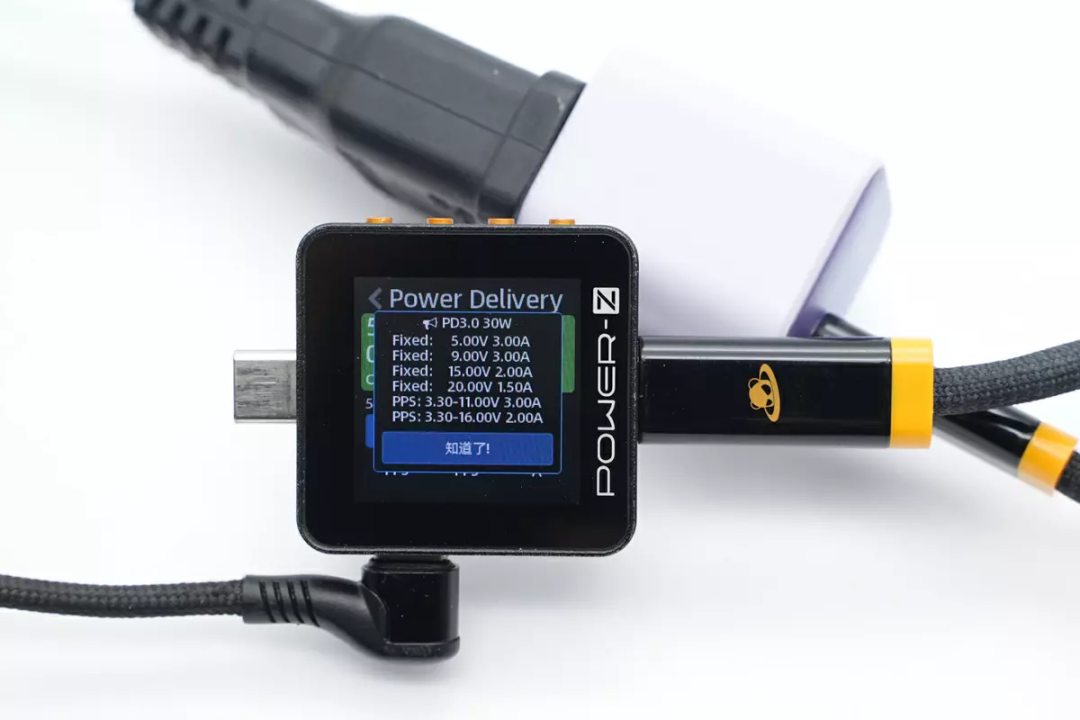

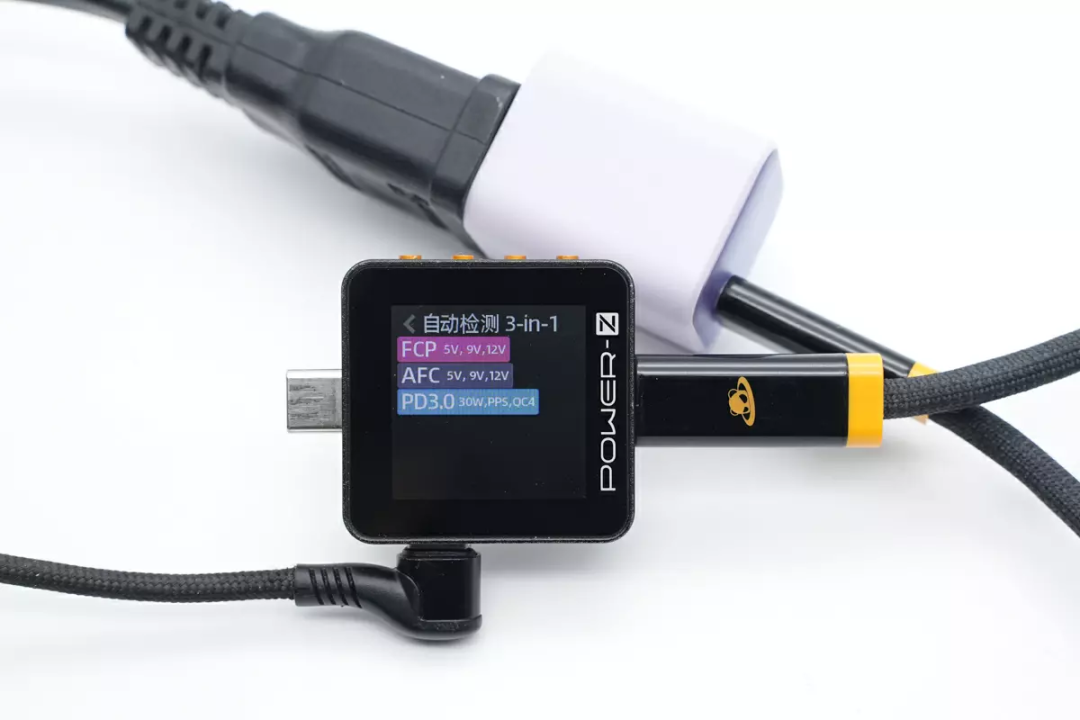

使用ChargerLAB POWER-Z KM002C测得充电器支持FCP、AFC、PD3.0、PPS、QC4充电协议。

此外还具备5V3A、9V3A、15V2A、20V1.5A四组固定电压档位，以及3.3-11V3A、3.3-16V2A两组PPS电压档位。

安克迷你30W安芯充Pro拆解

看完安克这款30W氮化镓充电器的开箱和测试，下面就进入拆解环节，一起来看看这款充电器内部的用料和设计。

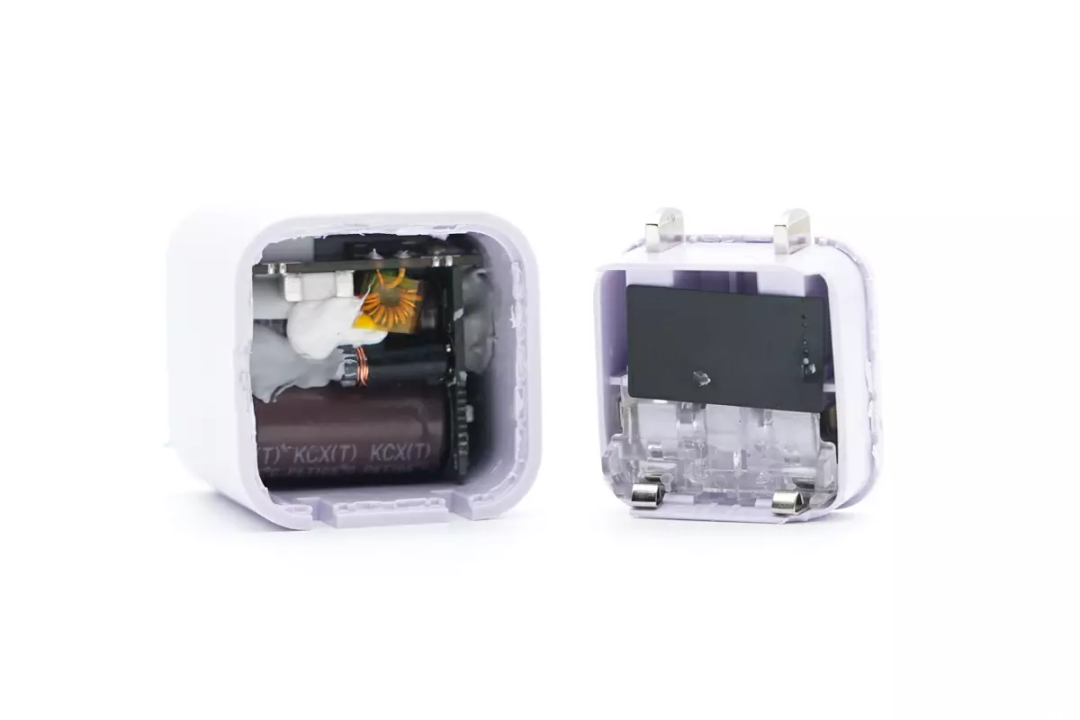

沿插脚侧接缝拆开充电器，取下折叠插脚。

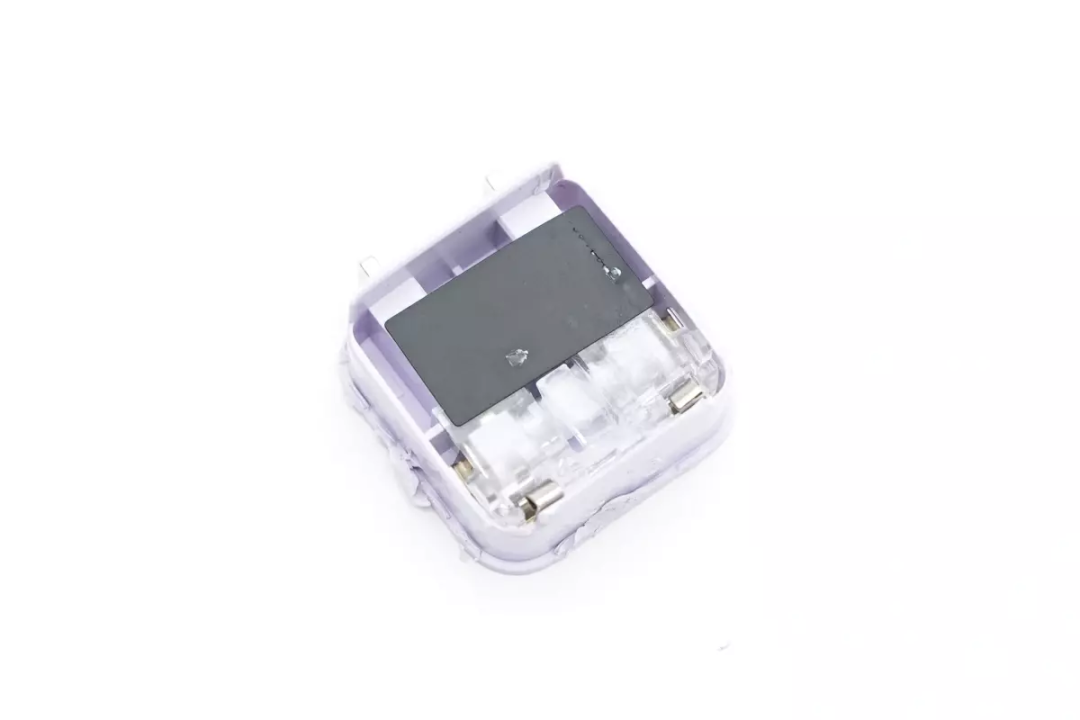

折叠插脚粘贴麦拉片绝缘。

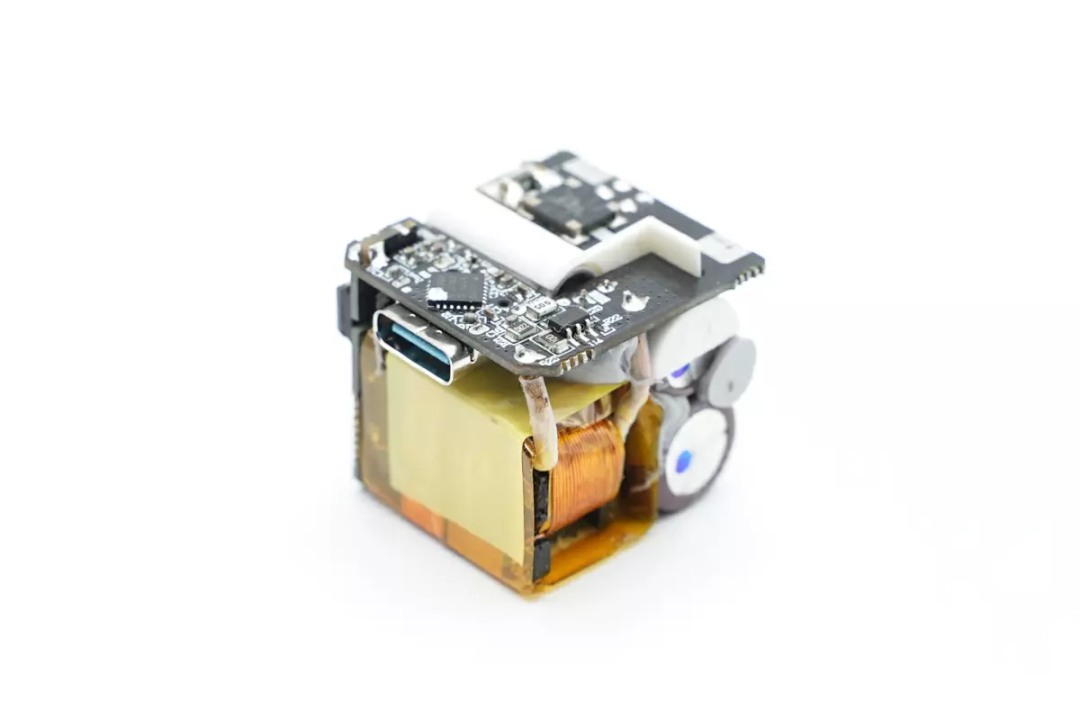

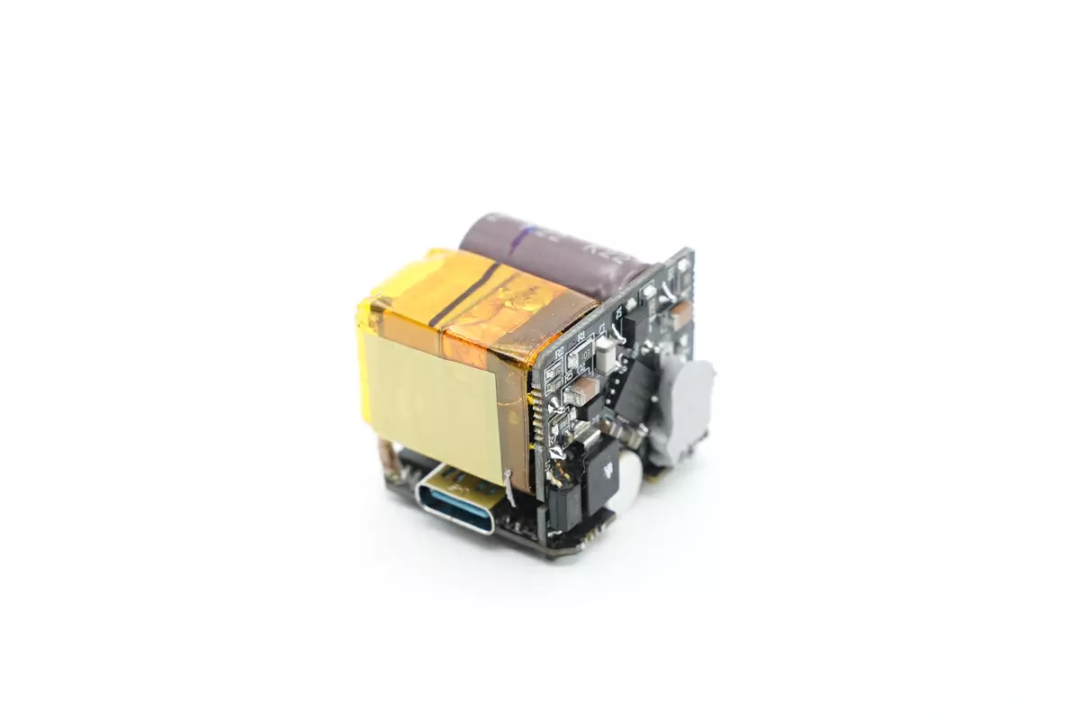

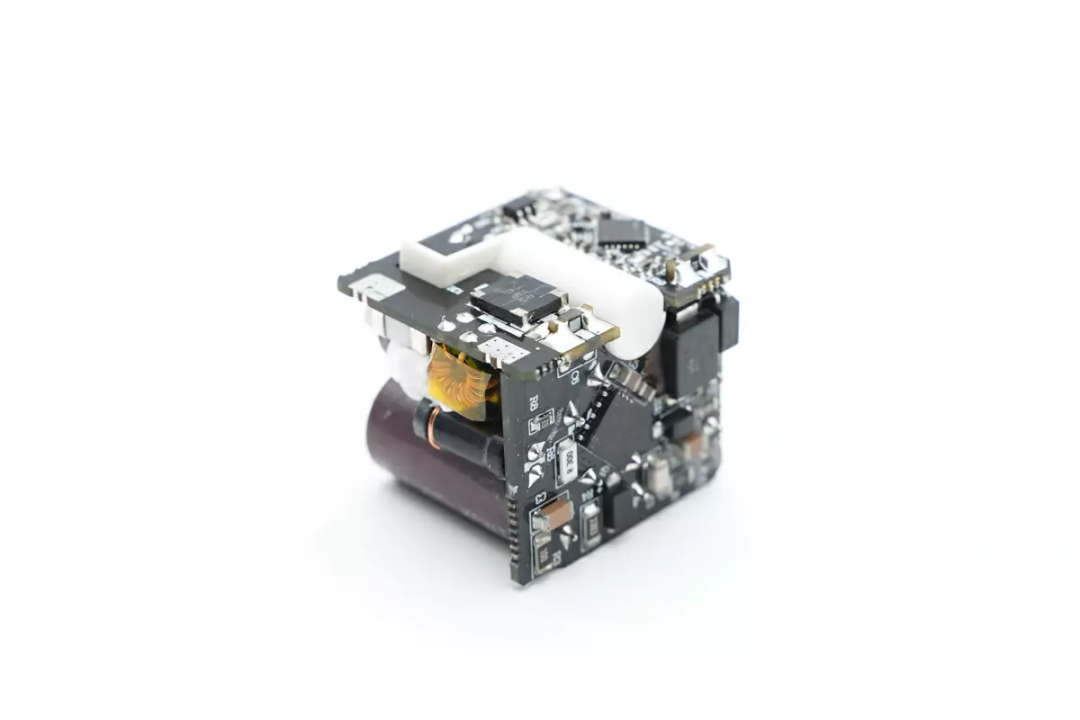

PCBA模块采用两块PCB焊接组成。

底部小板焊接整流桥和同步整流电路以及协议芯片，初次级采用白色塑料支架隔离绝缘。

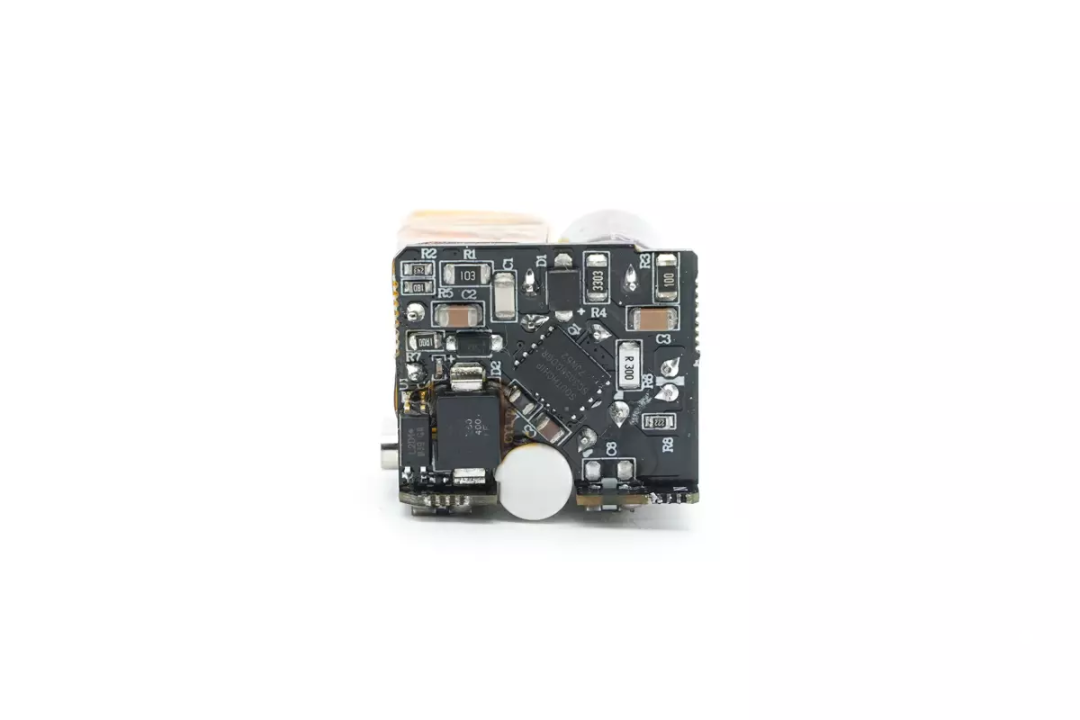

侧面小板焊接氮化镓合封芯片，变压器和高压滤波电容，充分利用空间。

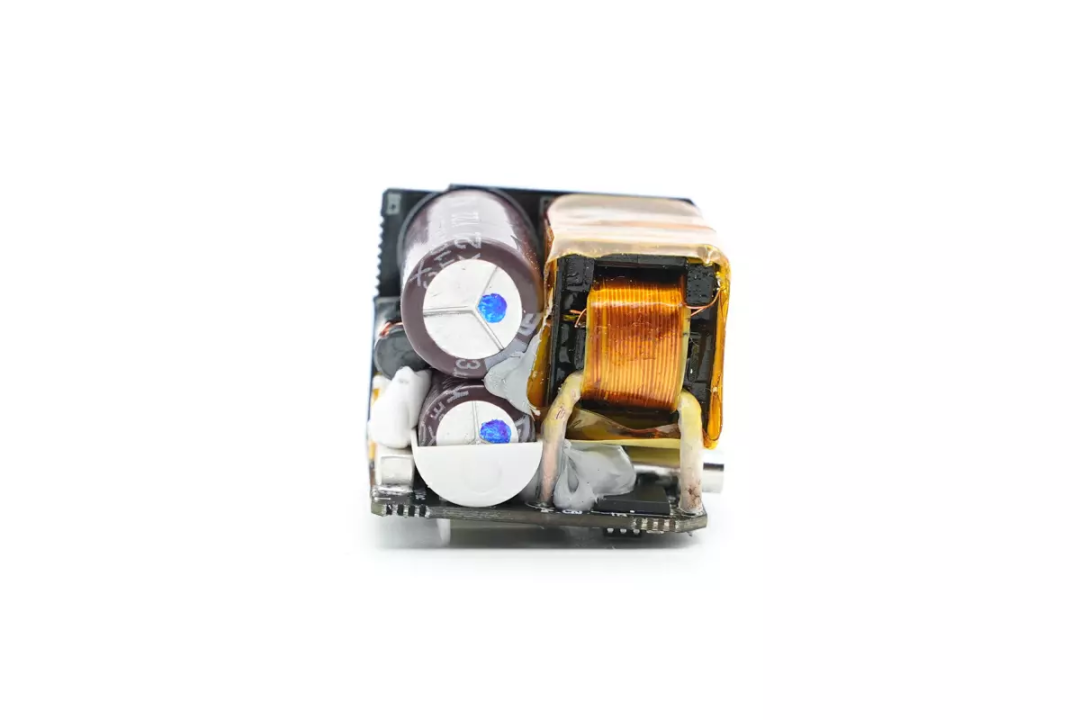

两块PCB之间的空间内部焊接高压滤波电容和变压器。

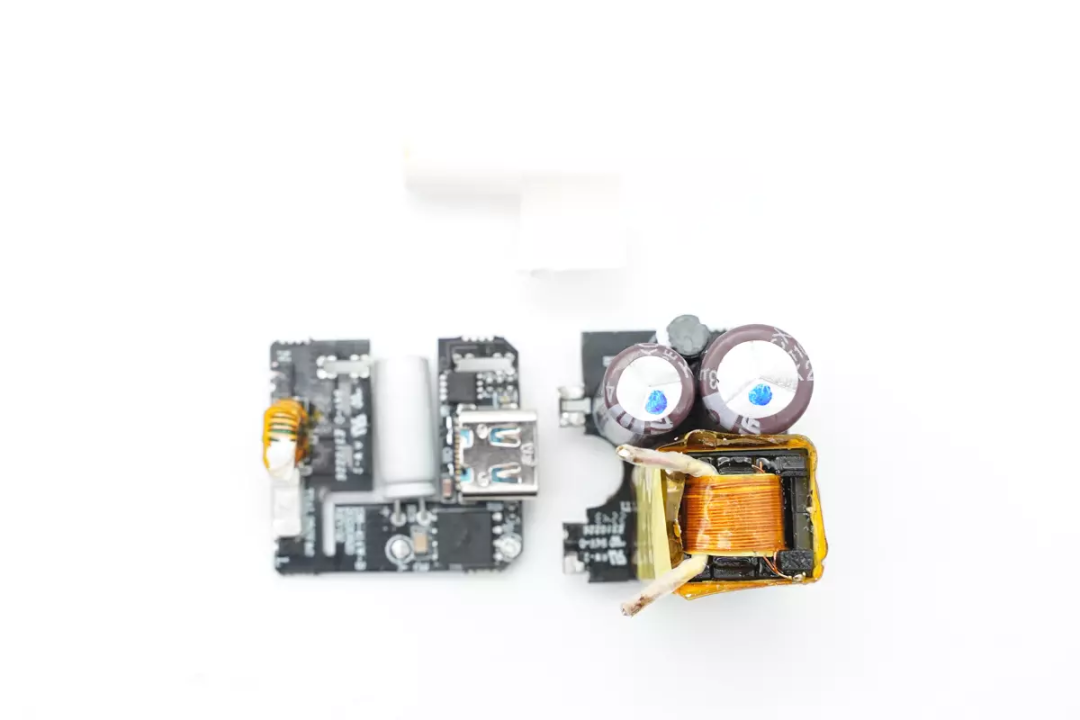

焊接拆分开两块小板，小板之间采用一块白色塑料绝缘件用于初级电解电容与输出固态电容之间绝缘隔离。通过对充电器PCBA模块的观察发现，安克这款30W氮化镓充电器采用高频QR开关电源设计，采用南芯科技合封氮化镓芯片和同步整流控制器，输出电压由协议芯片通过光耦控制。下面我们就从输入端开始了解整个充电器的设计和用料。

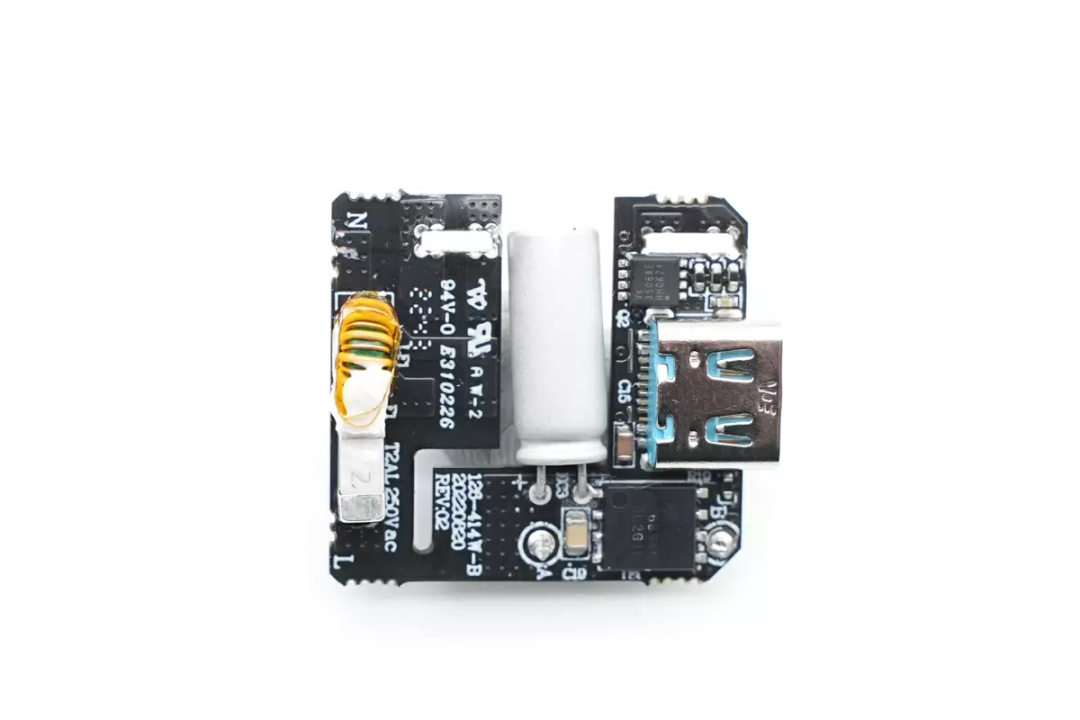

底部小板正面一览，焊接保险丝，共模电感，同步整流管，VBUS开关管和USB-C母座。输出滤波电容为沉板焊接，降低厚度。

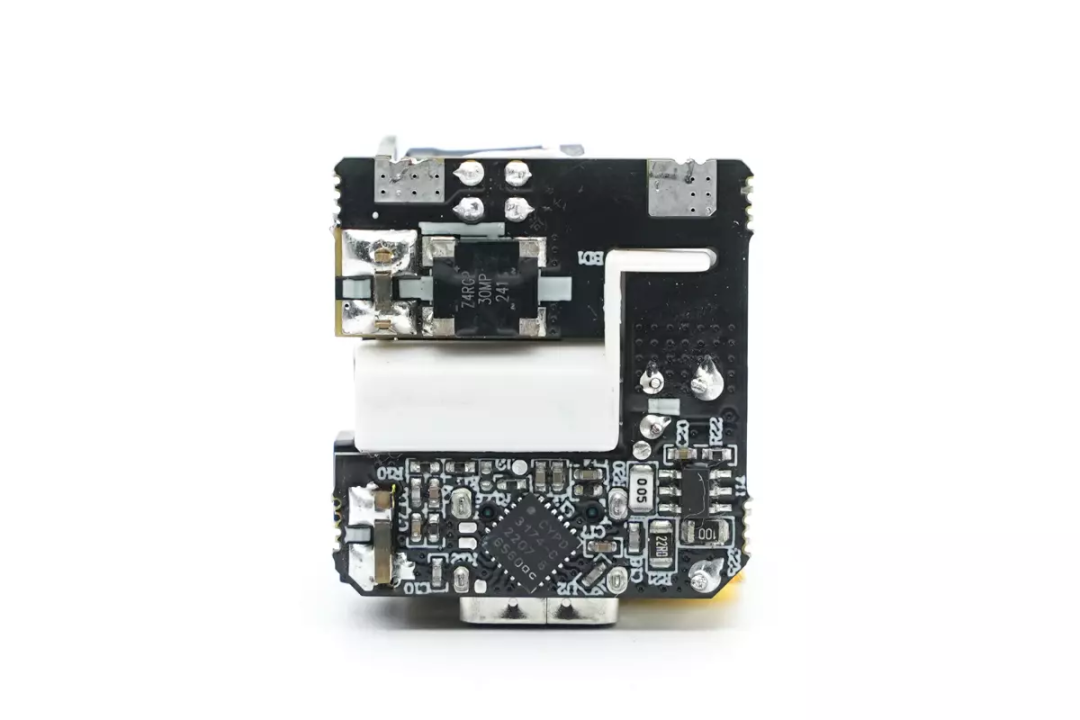

小板背面焊接整流桥，协议芯片和同步整流控制器。

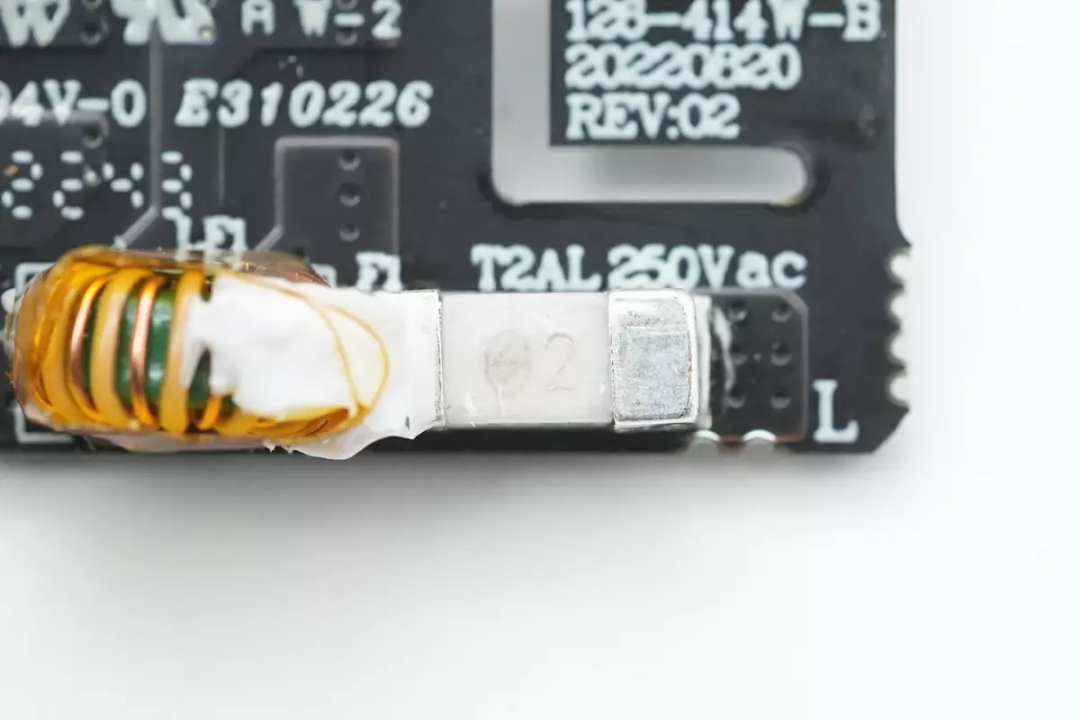

输入端延时保险丝来自贝特电子，规格为2A 250V。

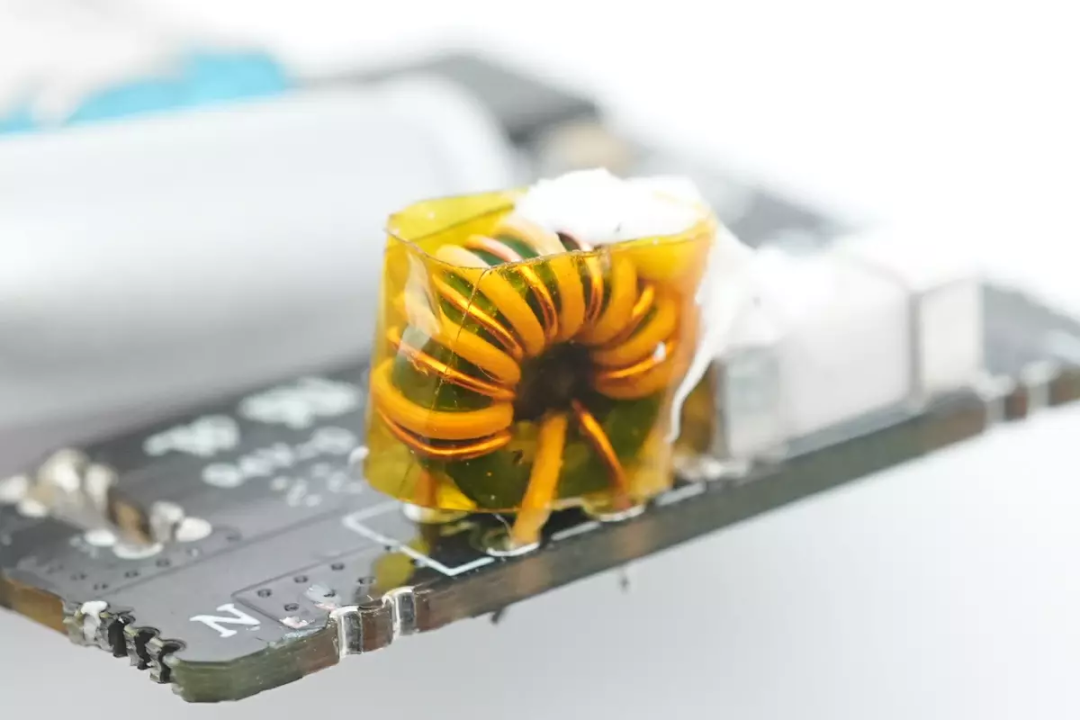

共模电感采用漆包线和绝缘线绕制，缠绕高温胶带绝缘。

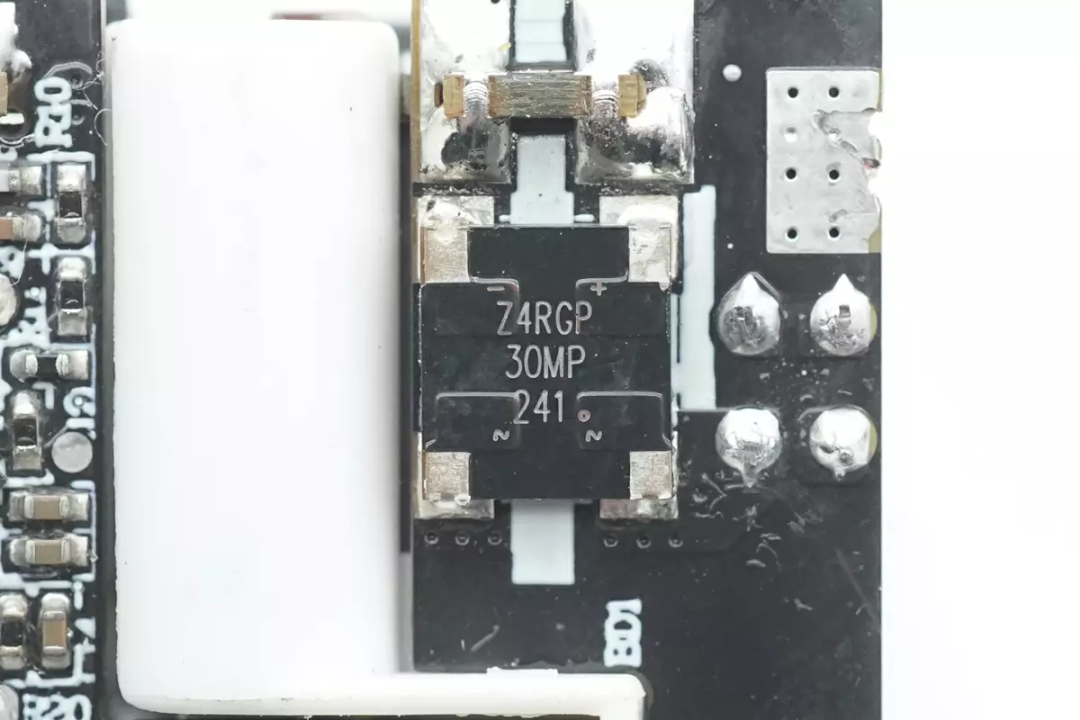

整流桥来自ZOWIE智威，型号Z4RGP30MP，是一颗快恢复整流桥，规格为1000V 3A，采用贴片封装。

整流桥输出的脉动直流电，连接到侧面小板上，通过电解电容滤波为氮化镓合封芯片供电。

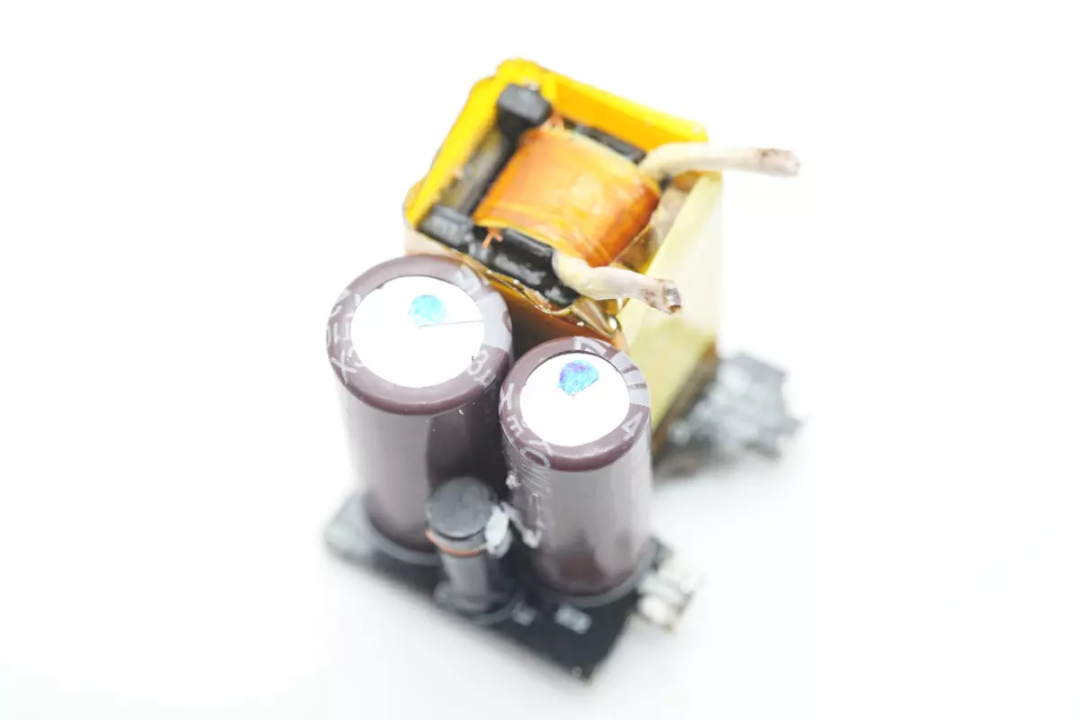

侧面小板正面焊接差模电感，滤波电解电容和变压器。

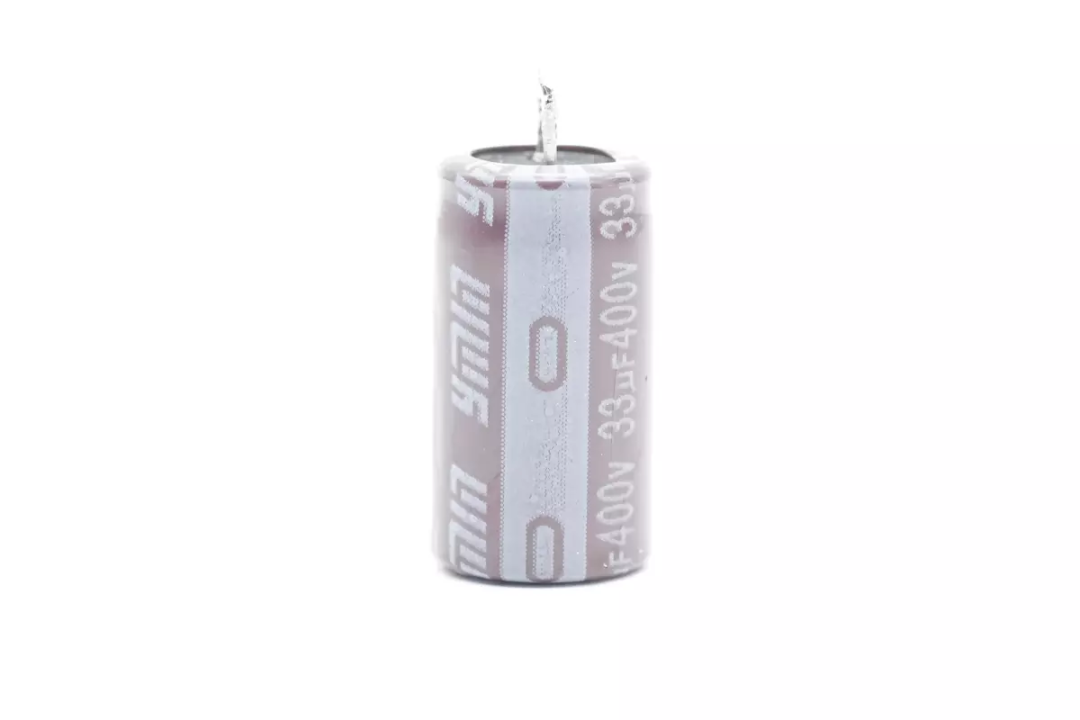

两颗高压滤波电容均来自永铭，其中一颗规格为33μF400V。

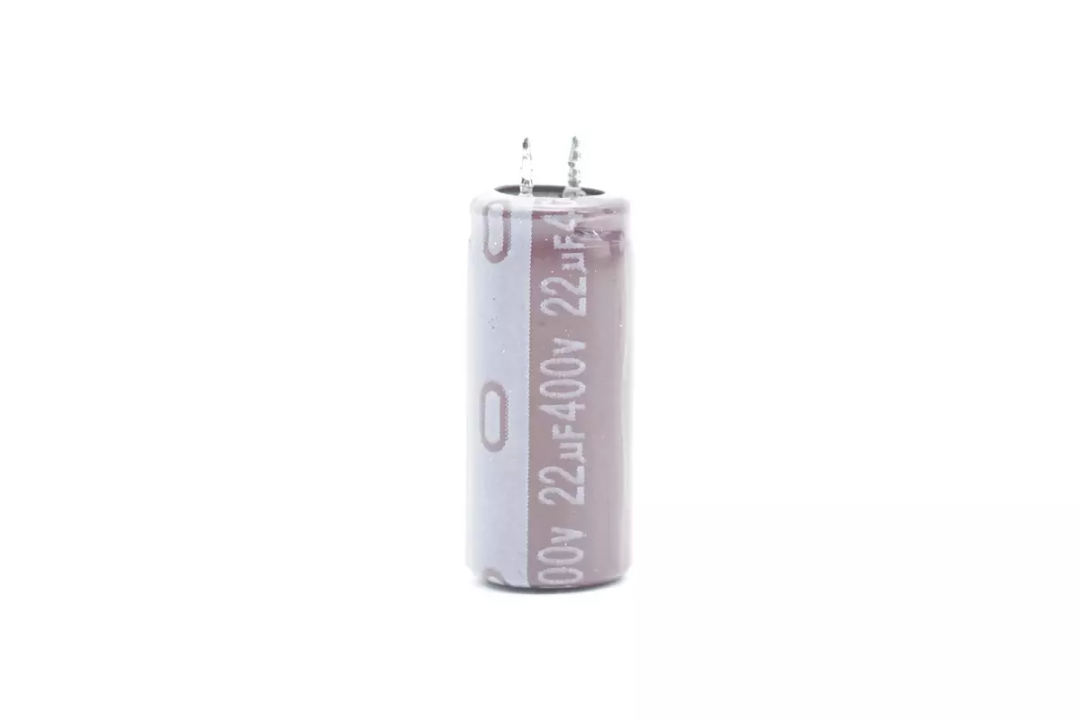

另一颗规格为22μF400V。

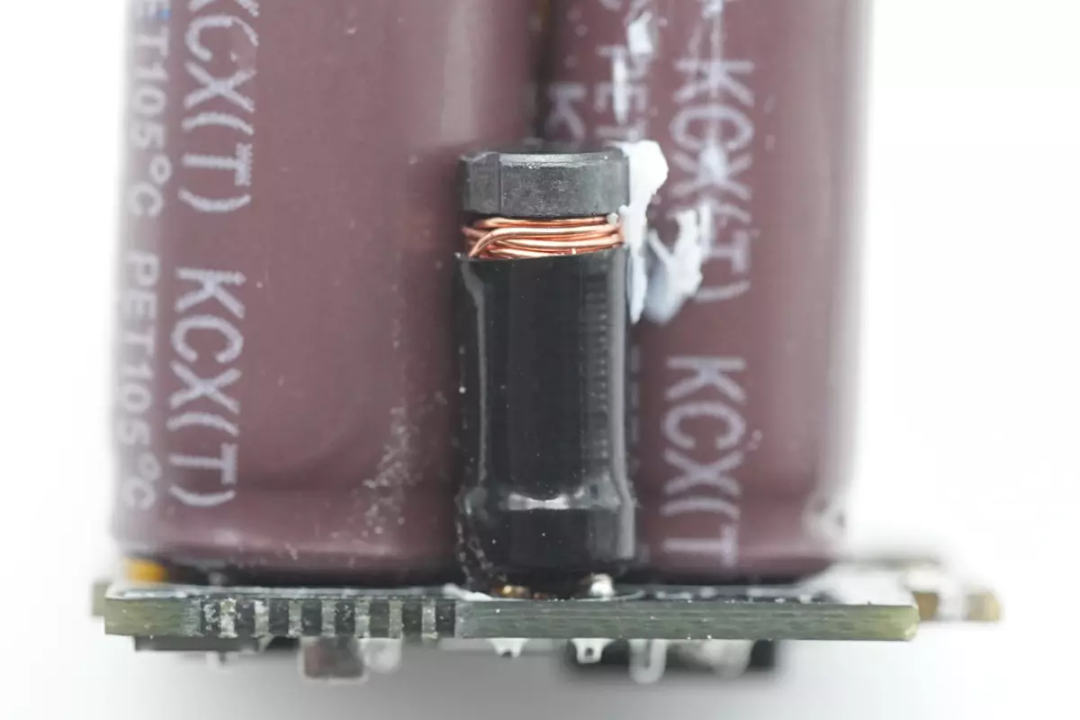

差模电感采用工字磁芯绕制，外套热缩管绝缘。

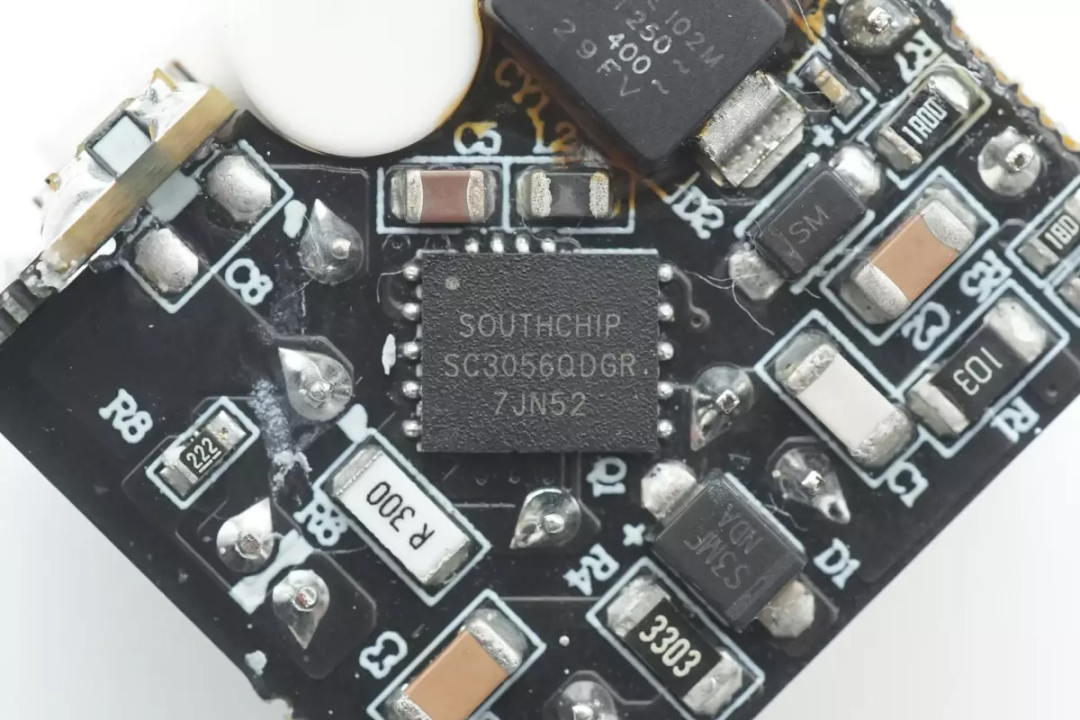

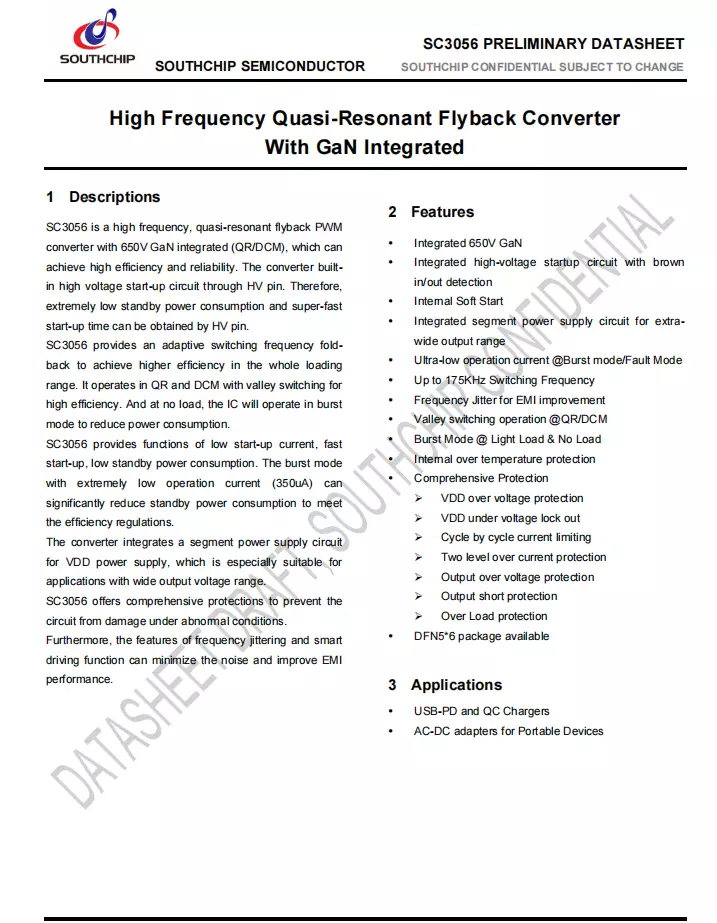

开关电源主控芯片采用南芯科技的SC3056，内置氮化镓功率器件和控制器。采用高频准谐振反激控制，具有全负载范围高能效和高可靠性，源自南芯科技的SC305x GaN Combo系列。SC3056内部集成650V耐压的氮化镓开关管，可轻松驱驾30W~40W输出功率范围。SC3056工作在QR和DCM模式下，谷底开通以提高效率；提供自适应的频率折返用于实现全负载范围内的高效率；无负载时，芯片以突发模式运行，降低待机功耗。转换器内置高压启动电路，可实现超低的待机功耗和超快的启动速度。

SC3056内部集成软启动电路，以及用于超宽输出范围的分段式供电电路。在突发和故障模式下具有超低的工作电流，满足待机能效要求。最高工作频率为175KHz，大幅降低磁性器件的体积和成本。全功率范围具备抖频功能，用以改善EMI性能。芯片内置过热保护，供电过压保护、供电欠压闭锁、逐周期电流限制、两级过流保护、输出过电压保护、输出短路保护和过载保护，提供完善全面的保护功能。据充电头网了解，南芯科技的快充方案广泛应用在充电器、无线充、车充、充电宝、储能电源等各个方面，并被立讯精密65W 1A1C氮化镓快充、华为66W超级快充车充、华为50W超级快充无线车充、紫米20号200W PD快充移动电源、小米20000mAh移动电源50W超级闪充版、三星10000mAh 25W PD快充移动电源、公牛600W户外移动电源、安克PowerHouse II 400户外电源等数十款产品采用，品质获得客户高度认可。

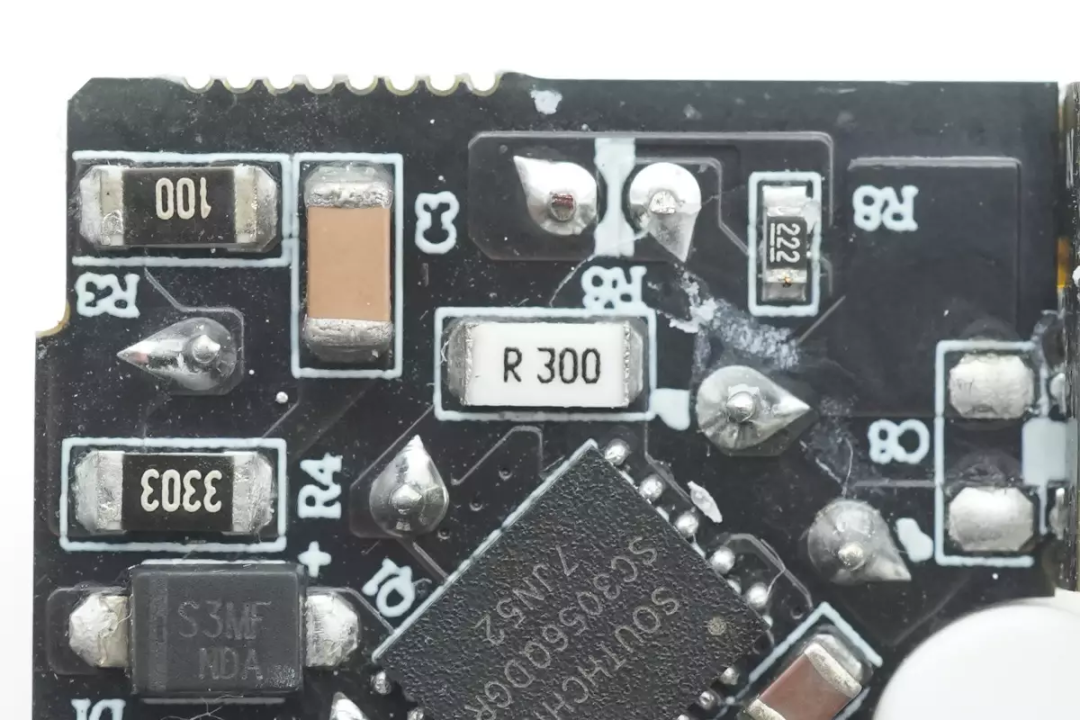

一颗300mΩ电阻用于检测初级电流。

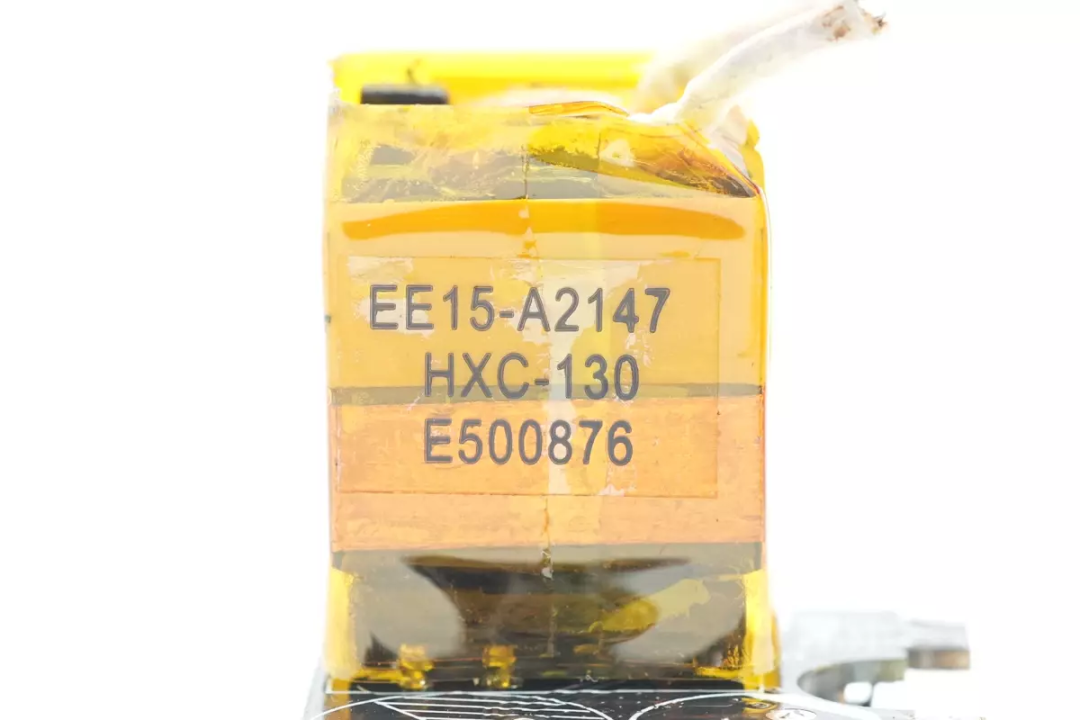

变压器采用EE15骨架，磁芯缠绕铜箔屏蔽，外层缠绕高温胶带绝缘。

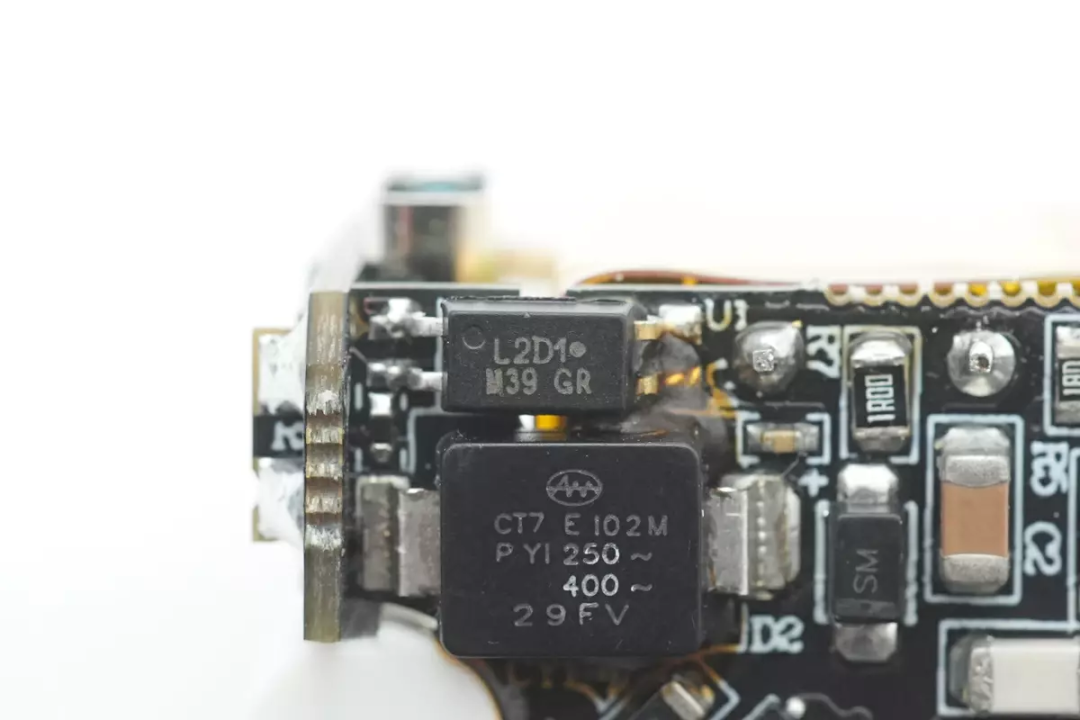

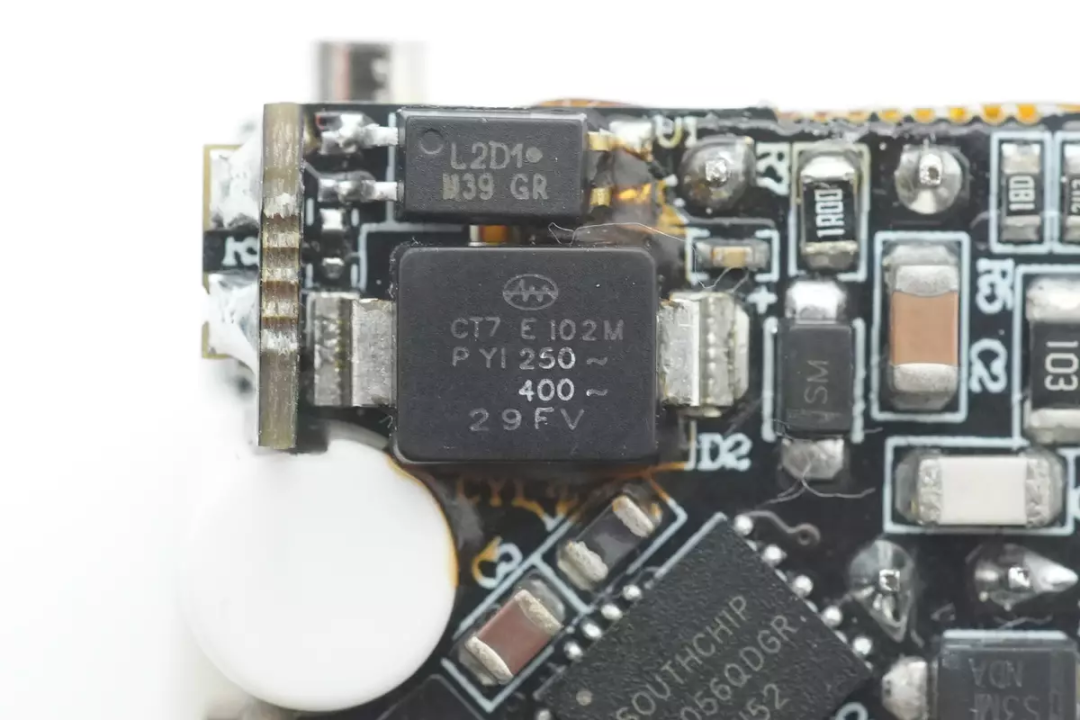

贴片Y电容来自鞍山奇发。

贴片光耦用于输出电压反馈调节。

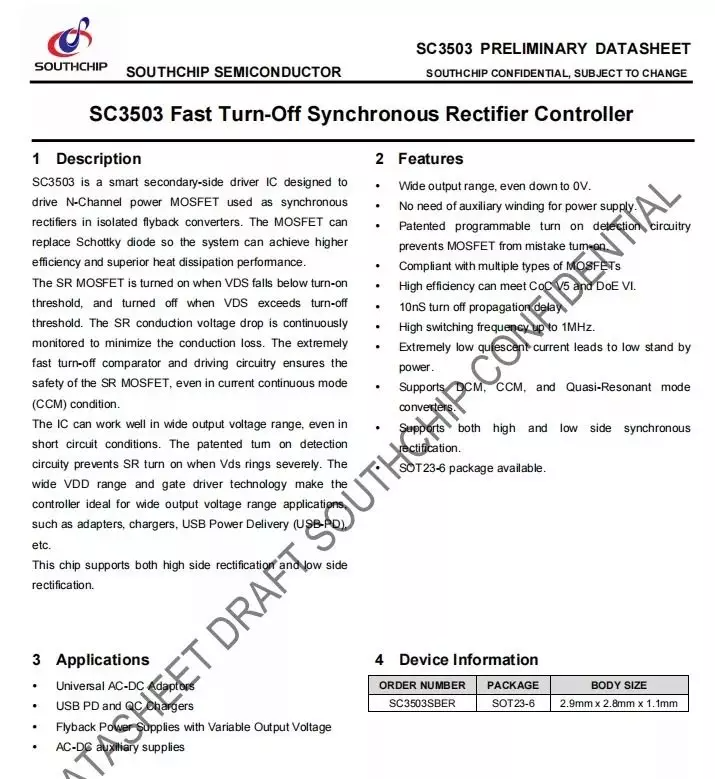

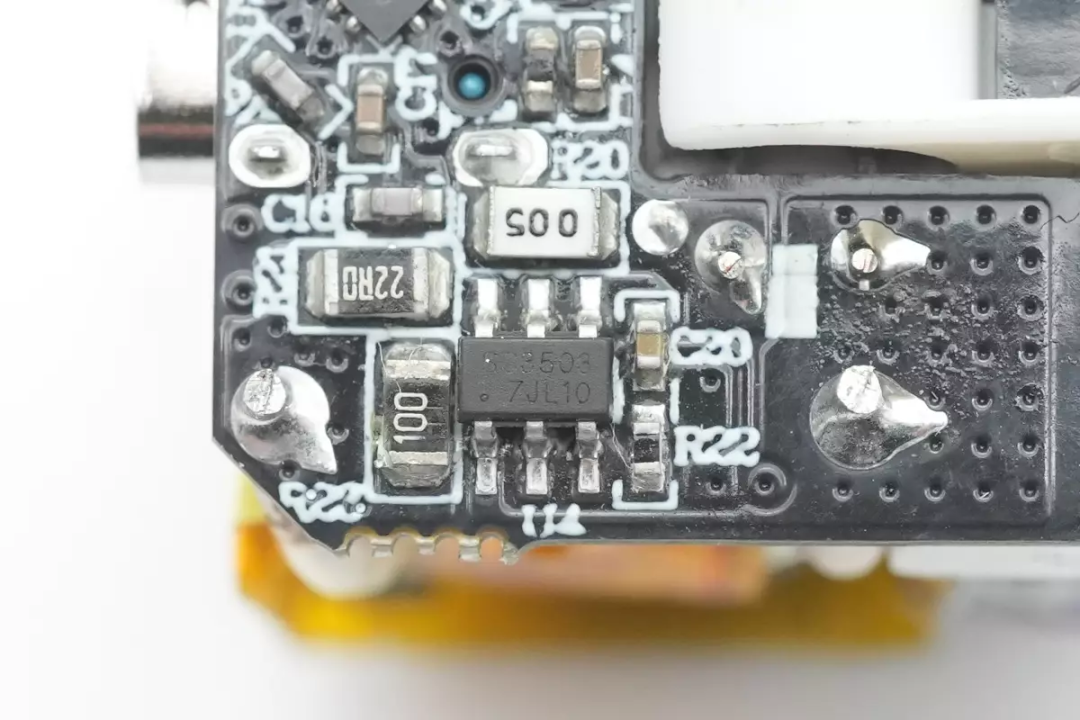

同步整流控制器来自南芯科技，型号SC3503，是一颗自适应开通检测和快速关断同步整流控制器，无需辅助线圈供电，输出电压最低可低至0V，专利的自适应开通检测电路避免同步整流管误开通，兼容多种MOS，具有超低的静态电流，支持多种工作模式，支持高侧和低侧同步整流，外围元件非常精简。

南芯科技SC3503是一颗成熟的同步整流控制器，已经应用于绿联30W PD快充氮化镓充电器、征拓65W 2C1A氮化镓充电器、倍思65W氮化镓插座、努比亚小黄人65W双口氮化镓快充等众多产品中。

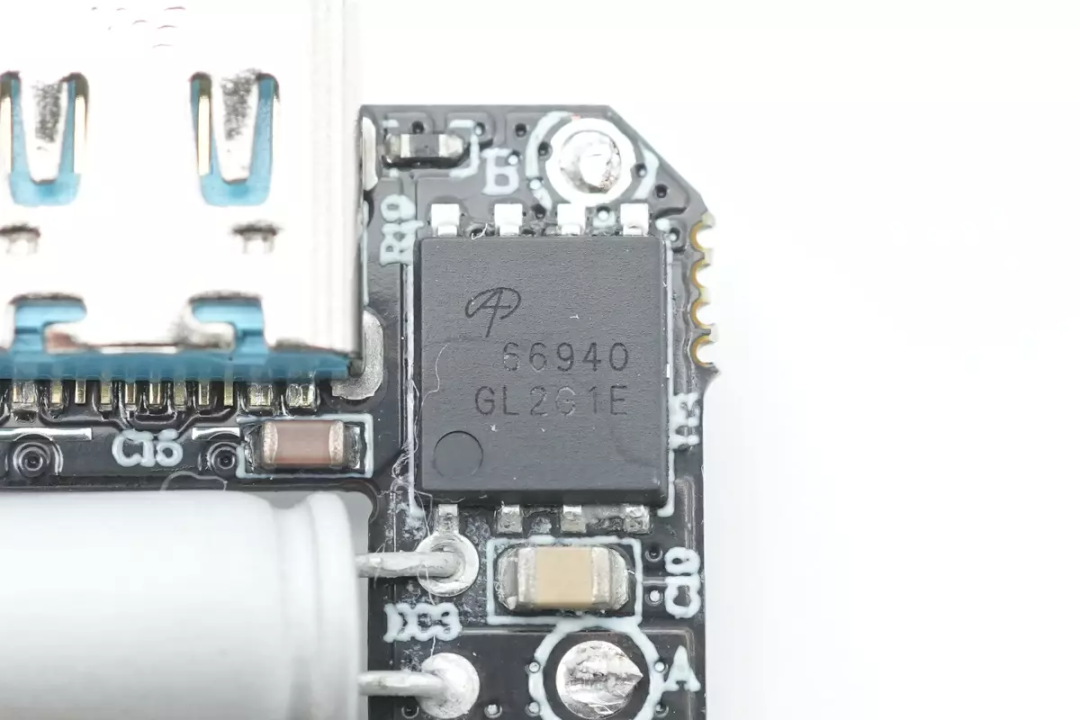

同步整流MOS管丝印66940，来自AOS万代。

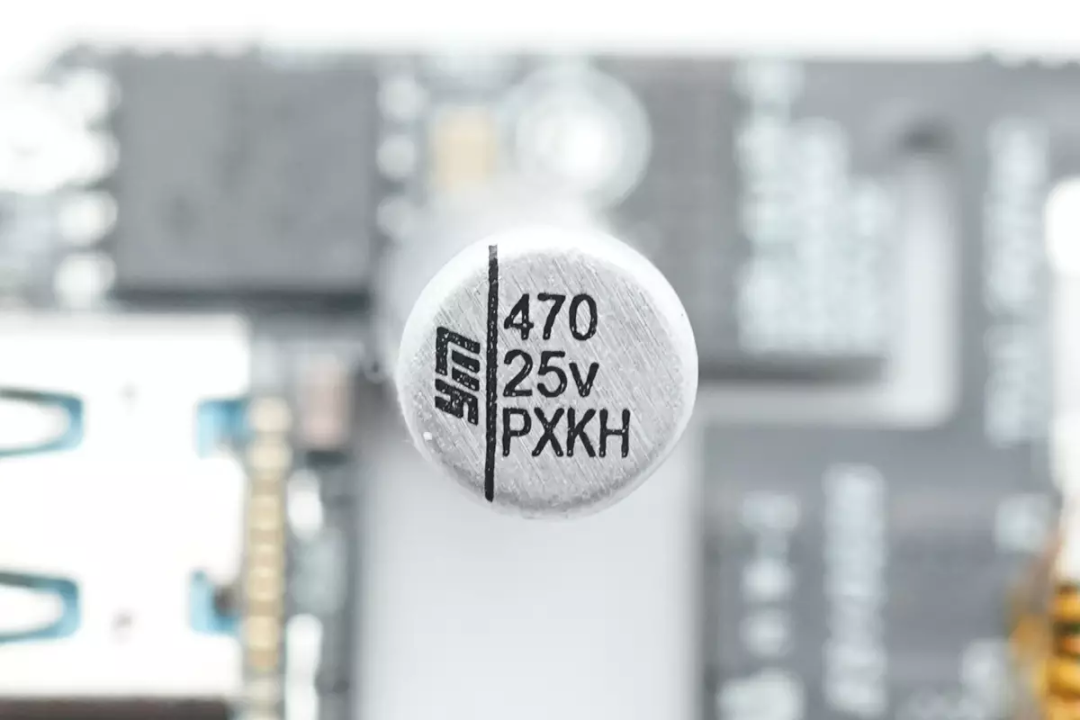

输出滤波电容来自永铭，NPX系列固态电容，规格为470μF 25V。

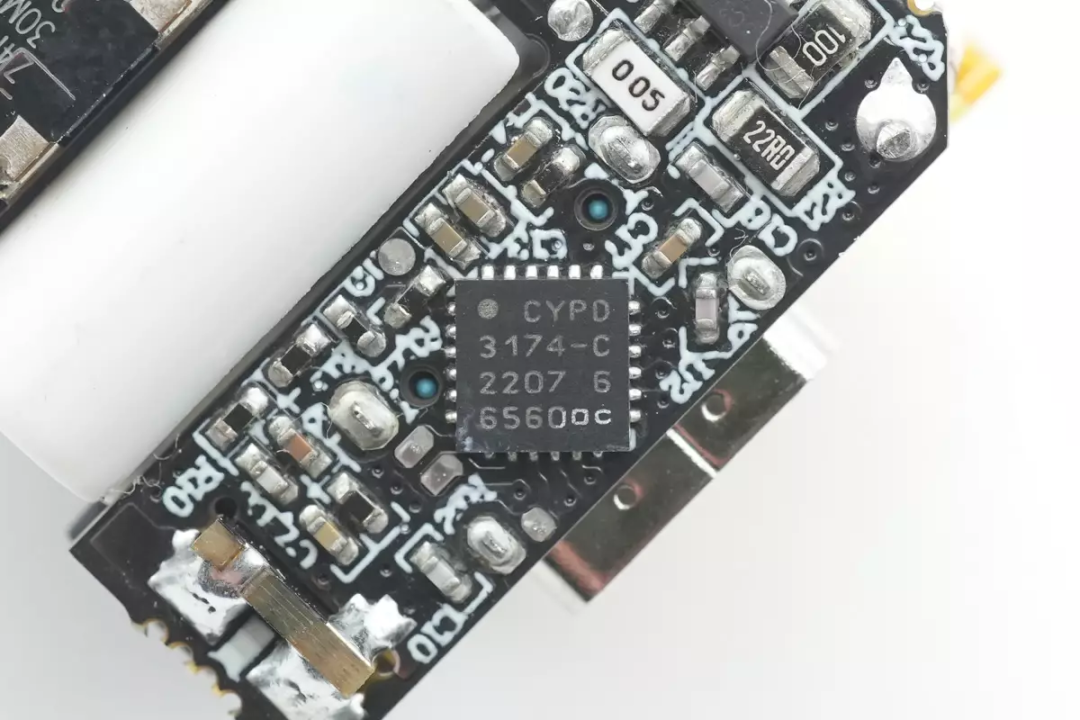

USB PD快充协议芯片采用英飞凌CYPD3174，该芯片支持PD3.0包括PPS协议，支持QC4.0，苹果2.4A等其他快充协议；内置多重全面的保护功能，内置32位 M0处理器，集成振荡器且无需外部时钟。在CYPD3174左侧焊接一颗NTC热敏电阻，用于检测USB-C母座及充电器内部温度，实现活了保护功能。

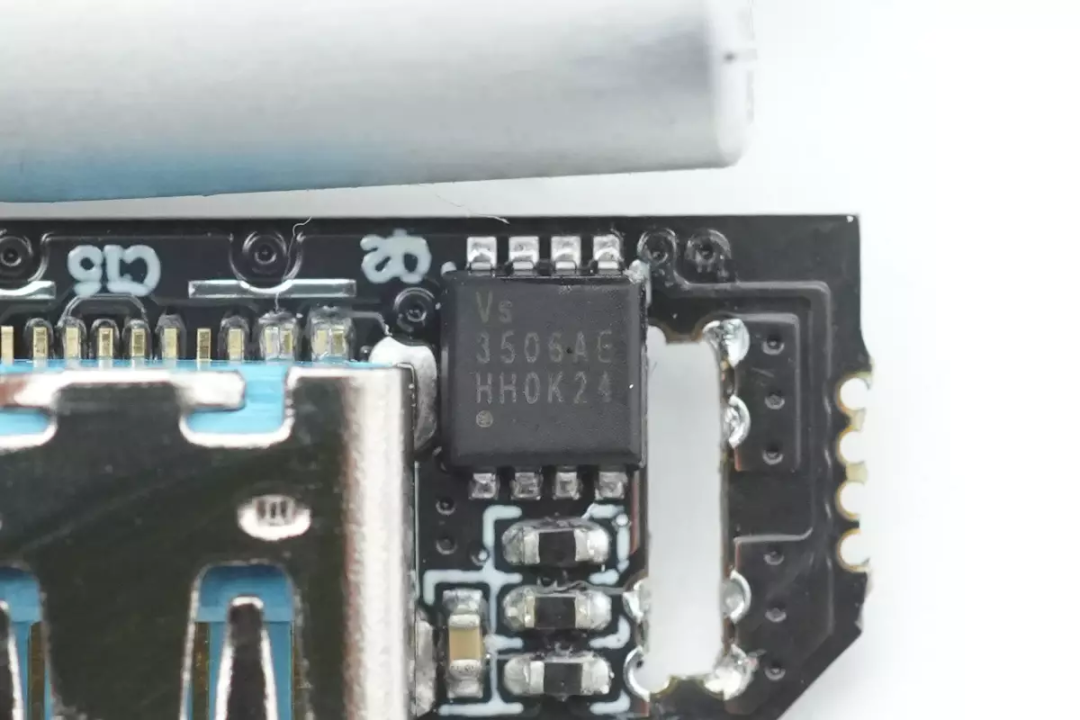

输出VBUS开关管来自威兆半导体，型号VS3506AE，是一颗耐压30V的PMOS，导阻为6mΩ，支持逻辑电压驱动，采用PDFN3333封装。

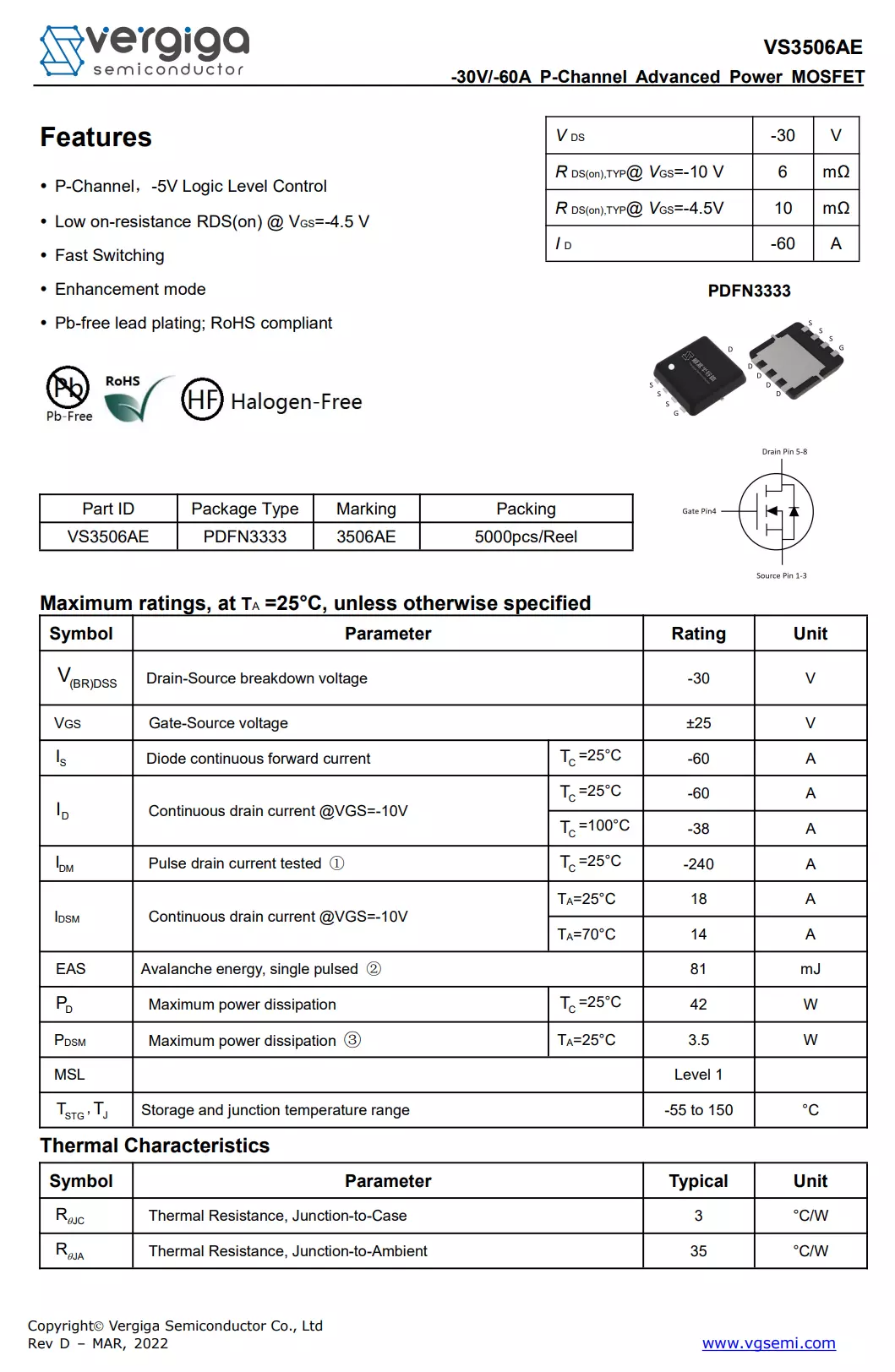

威兆半导体 VS3506AE 详细资料。

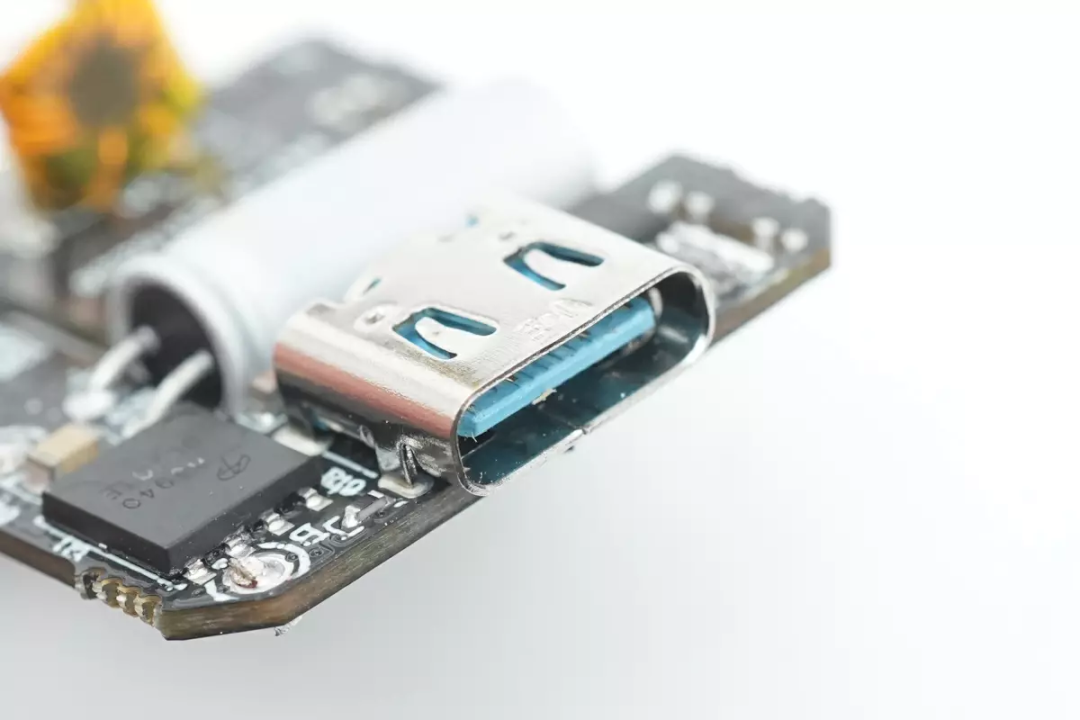

USB-C母座采用蓝色胶芯，过孔焊接固定。

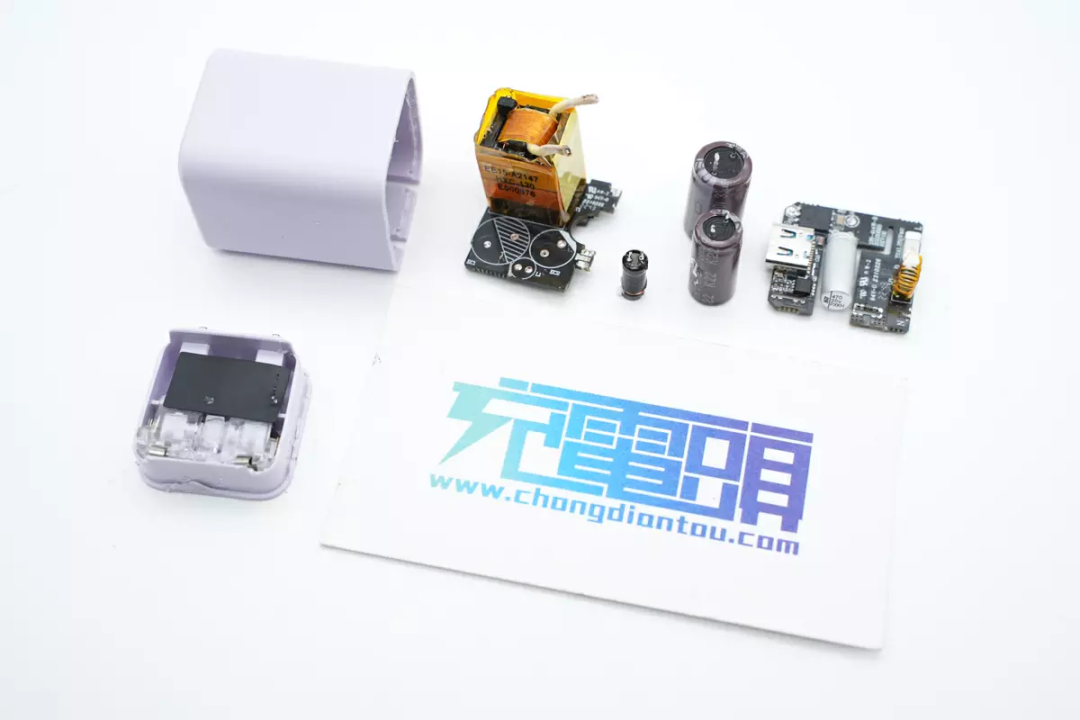

全部拆解完毕，来张全家福。

充电头网拆解总结

安克第二代安心充511内置合封氮化镓芯片，升级输出功率到30W，并内置折叠插脚，体积小巧，便于携带。充电器具有多种配色，并可选择与充电器相同颜色的MFI数据线，更加个性。除了能为苹果大杯用户满速充电，还能够为笔记本电脑充电，并且支持PPS快充，对安卓手机的快充兼容性也不错。充电头网通过拆解了解到，这款充电器内部采用两块PCB组合焊接，并使用塑料支架用于初次级绝缘。内置南芯科技合封氮化镓电源方案，采用SC3056合封氮化镓芯片搭配SC3503同步整流控制器。协议芯片采用英飞凌CYPD3174，初级电解电容和输出滤波电容均来自永铭。内部设计紧凑，做工扎实。
