ＰＯＥ分离器，一个弱电重要的配件，你会用么？

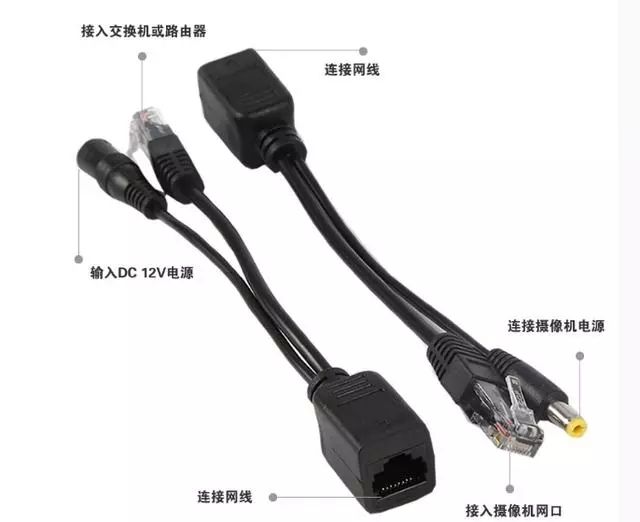

在弱电施工中,由于POE交换机供电带来的施工方便,POE交换机经常会出现在弱电施工中,但还是有部分设备不持POE供电,现场又没有布电源线,只有一根网线,怎么办,拆天花或地板成本太高,也影响工程质量,在原来只有能8根网线拆出一对出来作为电源,但这样后期验收会很麻烦,,也影响工程形象,在这种情况有一种叫POE分离器蛋生,有分就有合,同时也蛋生出POE合成器,比如你的摄像头是POE供电,就可以轻松解决这个问题,好像POE摄像头都是带电源供电的小线头的,有点多此一举。

一、PoE分离器相关知识

1. 什么是PoE分离器

PoE分离器是PD受电设备，用于分离PoE信号分，分别输送给网络摄像机、无线AP等非PoE网络中断，共同组成PoE受电设备（PoE分离器+网络摄像机=PoE网络摄像机）

2. 为什么要用PoE分离器

原因一：项目已经采购了不带PoE网络摄像机，但是想用PoE的方式进行组网；

原因二：成本考虑，PoE网络摄像机的价格远远大于网络摄像机集上PoE分离器的价格。

二、PoE常见疑问

1. 为什么PoE分离器容易烧坏网络摄像机？

一般容易被烧坏的分离器都不具备隔离变压器。要知道隔离变压器的工作原理是通过电磁感应的方式，将PoE输入48V电压耦合到另外一端输出12V，48V和12V之间是没有物理接触的，所以当线路收到高电压冲击的情况下，电压会对沿着线路的PoE模组造成伤害，逐步击穿PD芯片、PWM控制芯片，当电压冲击到隔离变压器的时候，由于隔离变压器的48V到12V之间是通过电磁感应耦合到另一端，没有物理接触，因此将电压冲击阻断开来，就可以保护摄像头不被烧坏。

但是非隔离变压器利用占空比通过PWM芯片进行控制，48V和12V之间是存在物理接触的，因此当雷击击毁PWM芯片后就会顺着电路击毁变压器，机会网络摄像机机体。

2. 为什么部分分离器只能和特定的PSE供电设备搭配使用？

PD受电阻件：主要的作用是和PSE供电设备进行协议握手，协议PoE的电压以及供电过程，这回决定PoE摄像机的兼容性和匹配程度。

标准PD芯片实现PoE供电：当PoE链路建立前标准PSE供电设备会发出一个信号给PD，PD给出反馈，双方协议供电，PSE再输送电力给PD终端，完成供电工作。由于PD芯片的默认驱动电压是48V，也就是即使是非48V供电设备，也可以驱动PD进行工作。

采用二极管跳转的方式：

如果没有PD芯片，当标准PSE供电设备发出信号时，PD无法做出反馈，双方不能达成供电协议，采用二极管跳转，就是通过网线空余线时，强制注入48V电力，促使后面的供电工作。

三、怎样选择PoE分离器？

1. 看外观：外观看起来美观的性能不一定好，但是外观都很差的元器件一般都好不到哪里去；

2. 看性能：优质的PoE分离器的主要技术参数在支持PoE标准的同时也会支持IEEE802.3af，IEEE802.3at供电标；供电方式同时支持12/36线脚供电和45/78线脚供电，采用隔离式设计。这些条件要同时具备才是标准的PoE分离器，才能确保产品稳定性；

3. 看内部：拆开看元器件摆放是否合理，设计是否流畅，优秀的产品内部设计会给人赏心悦目的感觉，并且该有的保护器件一个都不能少，差的产品内部设计混乱不堪，用料简单。

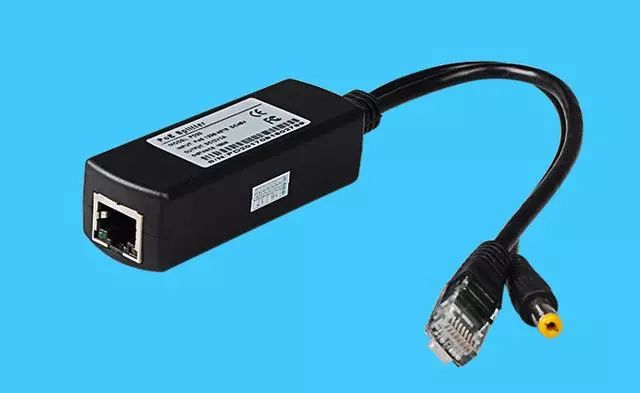

文中图片是我们自家超大功率的PoE分离器，宽温工作，防雷、抗高压、防浪涌，IP40外壳防护等级，支持10/100/1000 Base-TX自适应，即插即用型。

四、如何实现非POE摄像机利用POE供电方式传输

非PoE的摄像机一般是采用直流DC 12V供电，如果需要使用标准的PoE供电传输，就需要将标准PoE线路中的电信号和网络信号分离为DC供电和网络接口，提供给非PoE摄像机接入。

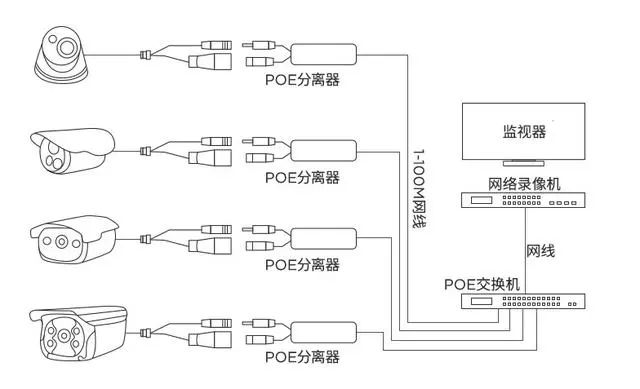

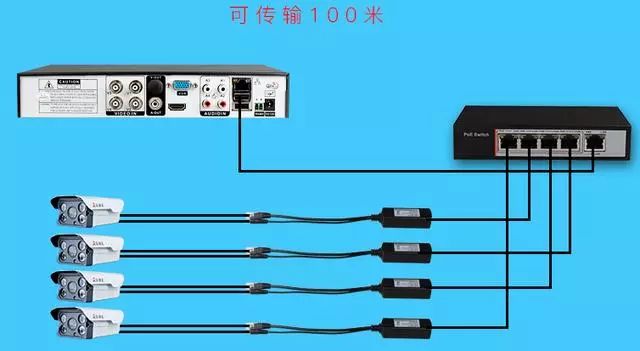

将非POE摄像机接入分离器的网口和电源接口 ，分离器的另一端用网线连接POE交换机或录像机。由于需要搭配POE交换机使用，因此不建议采用非标准的PoE交换机供电，非标PoE是单纯通过网线的4、5、7、8芯供电，没有控制信号，而且是强制48V进行供电，容易损坏设备。标准的POE交换机具有PSE检测芯片，是先检测后输出，并且支持网口盲插。使用的是网线1、2、3、6芯进行供电，支持802.3af/at的标准协议。使用POE分离器，可以充分的利用已经安装完成的非POE摄像头，对于摄像头的升级改造提供了很大的帮助，又改造了PoE网络，同时解决了供电问题。
