虽然高端光刻机领域，ASML一路绝尘，但是全球光刻机厂商，绝非ASML一家，能够在这个舞台上亮个相的，还有日本的尼康和佳能。

但尼康和佳能的光刻机产品，主要集中在i-line、KrF、ArF等类别，只能够完成7nm级更成熟的工艺制程，而对于大家熟悉的EUV光刻机，也都无能为力。

但我们今天讨论的不是光刻机，而是日本企业在这样的背景下，会做出什么样的选择。

有人说日本搞不定EVU光刻机，是因为当年在技术分岔路口，干湿路线之争，选择错了路线，从而眼睁睁看着ASML一路绝尘。那么而今，在ASML已成为绝对龙头的当下，日本企业想要在EUV领域和ASML一较高下，打破这个铜墙铁壁般生态几乎无可能，那么日本企业会作何选择呢？

种种迹象表明，日本公司并没有放弃一切能够赶超的机会。

近期，受益于全球半导体产能的扩张，日本佳能公司在传统光刻机领域获益颇丰。宣布扩大光刻机产能，投资额约380亿日元，这属于21年来首次。不仅如此，佳能还宣布将生产纳米压印光刻设备，称之为下一代设备。

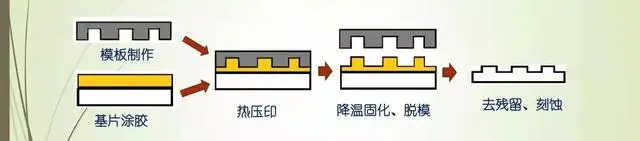

在半导体领域，纳米压印替代的是光刻环节，通过将刻有电路图形的模板压印到相应的衬底上，实现图形转移后，然后通过热或者UV光照的方法使转移的图形固化，以完成微纳加工的“雕刻”步骤。

因为不需要复杂的光学系统，更不需要EUV光刻机那样庞大的、高功率的EUV的光源系统，因此其系统要精简很多。

纳米压印，在产业界早有应用，LED、MEMS、3D传感、生物芯片、显示及太阳能，以及近几年比较火的AR光波导光栅等等。

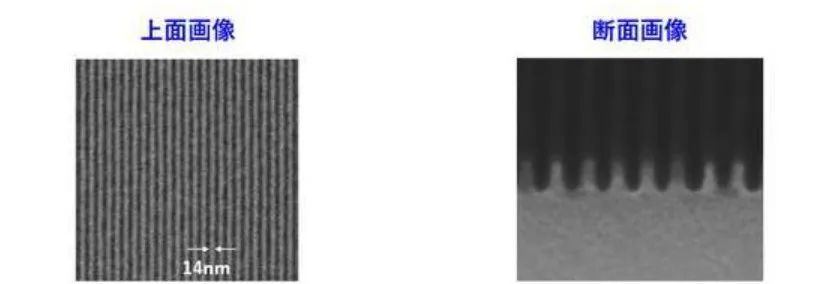

但应用于集成电路制造，还处于产业化初期阶段。在科研领域，已经有学者演示了通过纳米压印技术实现10nm分辨率的工艺。而大日本印刷（DNP）展示的一幅电子显微镜照片，测显示纳米压印技术能够实现14nm的线宽分辨率，相当于达到5nm芯片制程的能力。

简单、紧凑、成本低、能耗少、生产效率高，有望成为EUV光刻的替代工艺，这也成为了日本企业“换道超车”的希望所在。

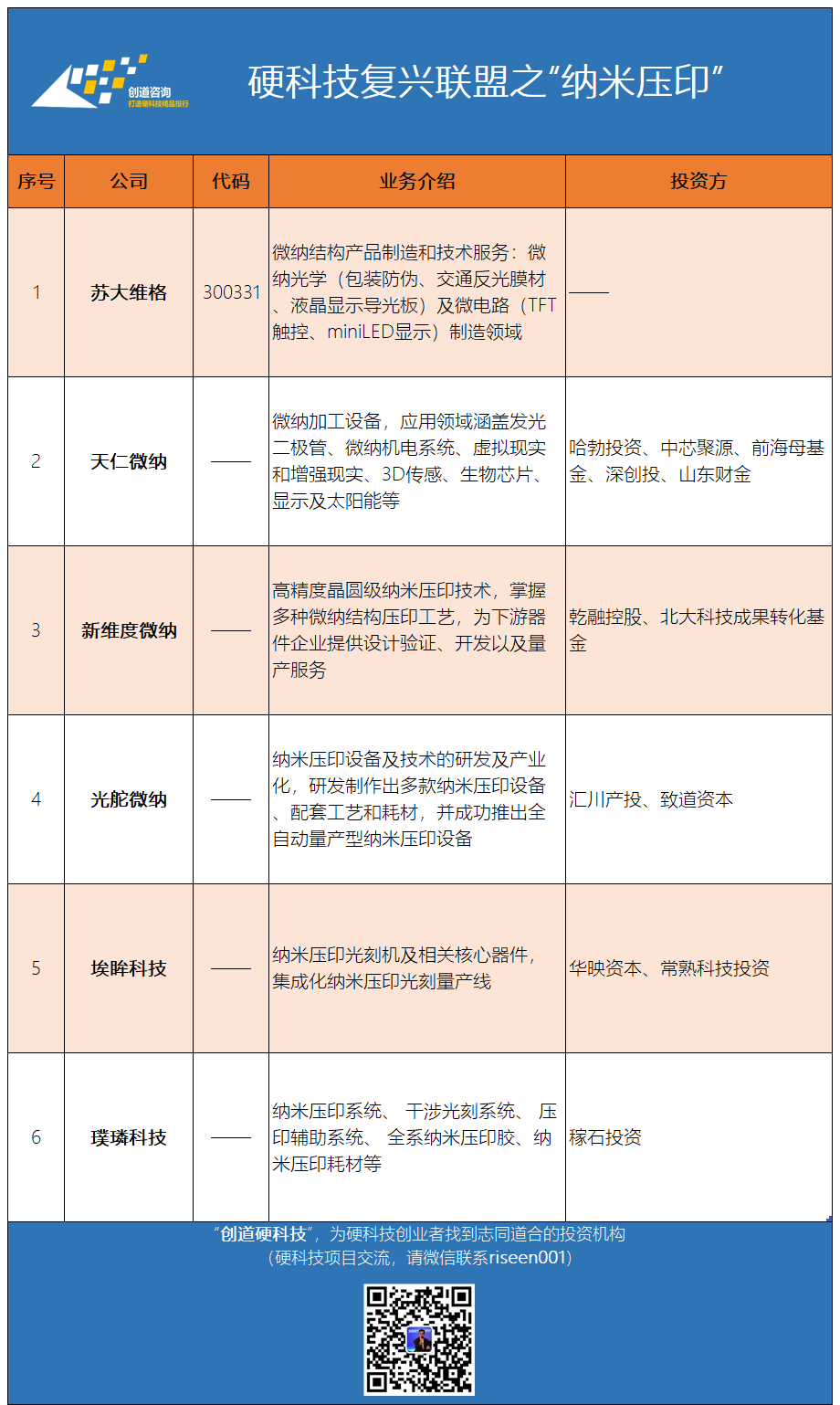

国内这两年也有不少创业企业获得了资本市场青睐，典型的如天仁微纳，获得了中芯聚源、哈勃投资等头部机构的认可，研发了多款高精度紫外纳米压印设备，适用于DOE、AR/VR衍射光波导、线光栅偏振、超透镜、生物芯片、LED、微透镜阵列等应用领域。
