Sub1GHz(169MHz~915MHz) 1 to 32 Network System

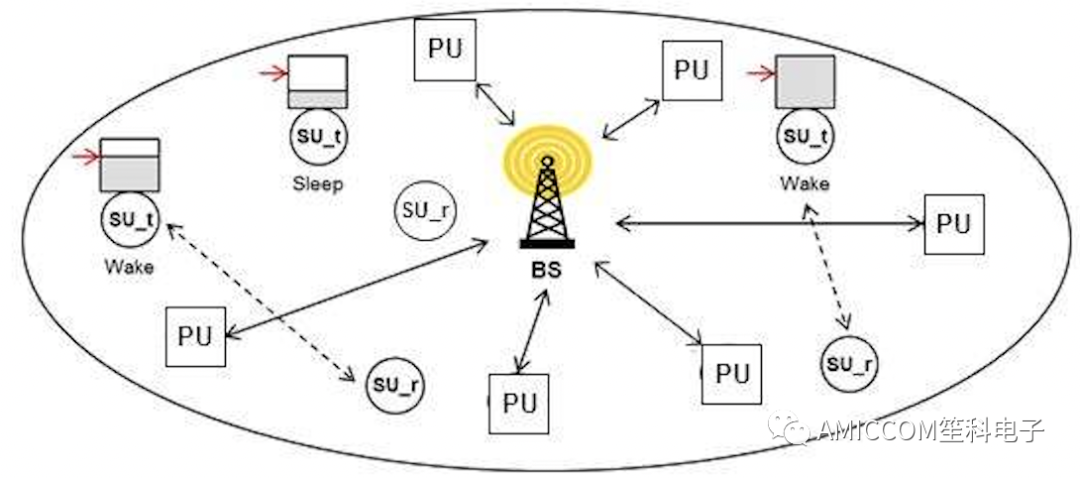

1.概述

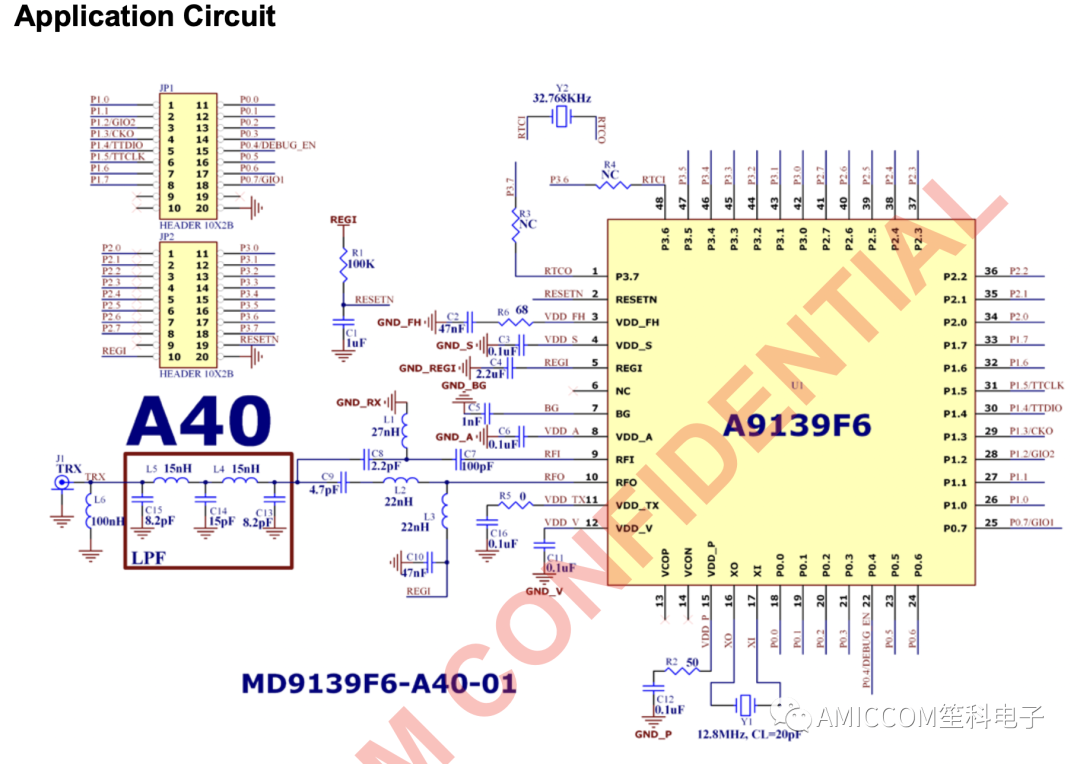

• 這份說明是A9139F6 433MHz為例，1 to 32 network system 做一簡單介紹，Master 可以同時連接32個Slave傳送資料。

• A9139F61 to 32network system的工作模式有”配對模式” 與 “資料傳送模式” ，Mater/slave上電後會進入配對模式，配對完成會自動進入資料傳送模式。

2.Master端

• 工作頻率


{

0x87,0x50,0x14, //freq433.001MHz

0x87,0x90,0x14, //freq433.801MHz

0x87,0xD0,0x14, //freq434.601MHz

};

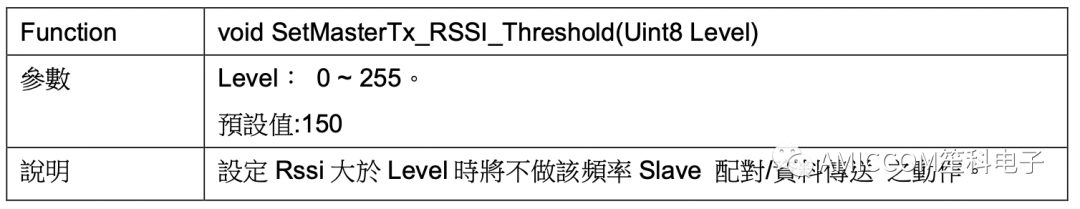

2.1配對模式

• Master上電後為配對模式，該 Slot與 Slave端連接後，會將此Slot分配給該Slave，而此Slot進入資料傳送模式，Master工作於資料傳送模式中亦會不定時去偵測有無新的Slave加入，並與之配對。




• 如何配對:




Master第一次使用時需依序與slave配對，配對方式為 Slave上電後收到Master配對 回應後完成配對。

Master與 Slave配對後，如重新上電或是reset時會重新配對連線。

Master在未配對滿全部 slave (32slavenode)時，都可隨時跟新的 Slave配對。

• 如何確認Slot狀態:




使用者可自行透過讀取資料陣列變數 NodeState[slot] 確認現在 所有/個別Slot的狀態(可利用迴圈確認所有Slot狀態，單一值確認單個Slot狀態，Slot範圍為 0~31)。值為 0x01時表示該slot是空的，為 0x02 時表示該 slot 已配對已連線，為 0x04 時表示該 slot 已配對過但已斷線並未連線。

2.2資料傳送模式

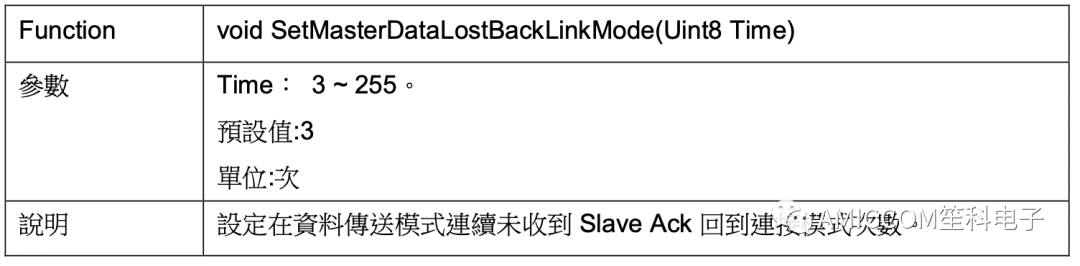

• 在資料傳送模式下使用者可以利用SetMasterDataLostBackLinkModefunction來設定master連續未收到資料次數，預設如果該 Slot連續 3 次發送資料後都未收到 Slave端 Ack，Master會將Slot釋出。




• 使用者可從 NodeReceive[slot]、NodeLost[slot]、NodeDisconnect[slot]得知對應Slot的資訊。

• NodeReceive[slot]:在資料傳送模式收到資料就會加1，一旦NodeLost[slot]加1就會清為0。


• NodeLost[slot]:未接收到資料就會加1，一旦NodeReceive[slot]加1就會清為0。

• NodeDisconnect[slot]:從資料傳送模式離開就會加1。附註:以上三者為 8 bit counter超過 255 就變為 0。


傳送資料模式的資料送收

• 在此資料傳送模式下Master會在每個slot傳送48Bytes資料給Slave，MasterSlaveTxBuff[32][48]為要存放32個 slot要傳送出去的資料陣列變數，位於MasterTxDatatSetfunction內

◆MasterSlaveTxBuff[slot][0],

◆MasterSlaveTxBuff[slot][1],

◆MasterSlaveTxBuff[slot][2],

◆MasterSlaveTxBuff[slot][...],

◆MasterSlaveTxBuff[slot][47],

使用者可修改成所要傳送的資料。

• 接收Slave回傳48Bytes資料

◆MasterSlaveRxBuff[slot][0],

◆MasterSlaveRxBuff[slot][1],

◆MasterSlaveRxBuff[slot][2],

◆MasterSlaveRxBuff[slot][...],

◆MasterSlaveRxBuff[slot][47],

使用者可自行在系統非忙碌時處理Slave回傳資料。

2.3系統忙碌旗標

• 程式中MasterProcessBusyFlag旗標等於1時表示系統處與送收資料忙碌中，使用者要操作系統需在旗標等於 0 時操作。

2.4Demo code說明

• 提供之demo程式，會再送收完32slot後，透過Uart將 32個 slot狀態及收到資料送出，並變更資料傳送模式的節點下次要送出的資料。




附註:此 demo程式P3_5=1為 Master,P3_5=0為 Slave。Uart8bit,BaudRate230400。

3.Slave端

• Slave第一次使用會處於配對模式，會在三個不同頻率切換連線Master，連線後進入資料傳送模式， Slave 設的頻率方式與 Master 一樣。




3.1配對模式

• 配對方式為 slave與 Master配對，Slave上電後與Master配對。

• Slave在配對完成後，如重新上電或是reset時需重新配對連線。




• 設定配對時間:

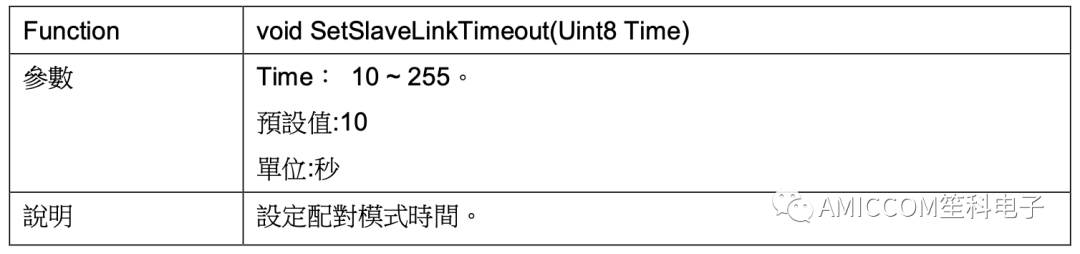

使用者可以利用SetSlaveLinkTimeoutfunction來設定配對時間，預設如果10秒內都未連線 Master，則會離開配對模式進入休眠模式。

• 設定休眠時間與配對周期 :

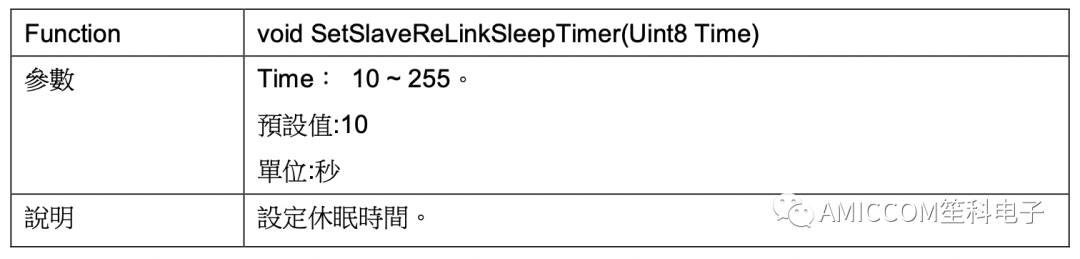

Slave 休眠一段時間後會重新醒來配對，使用者可以利用 SetSlaveReLinkSleepTimerfunction設定重新配對周期。配對周期是配對時間加上休眠時間，預設10秒配對時間與10秒休眠時間，則配對周期是20秒。

• 設定配對周期次數 :

使用者可以利用 SetSlaveReLinkTimefunction 來設定配對周期次數，預設 3 週期未連線後則完全休眠不再喚醒，需重新上電或 Reset 才可回到配對模式。

• 配對成功時會得到分配的節點編號存放在 SlaveNodeNum 變數中。

3.2資料傳送模式

• Slave配對到Master後會進入資料傳送模式，每次收到資料會回送Ack給 Mater之後進入休眠。

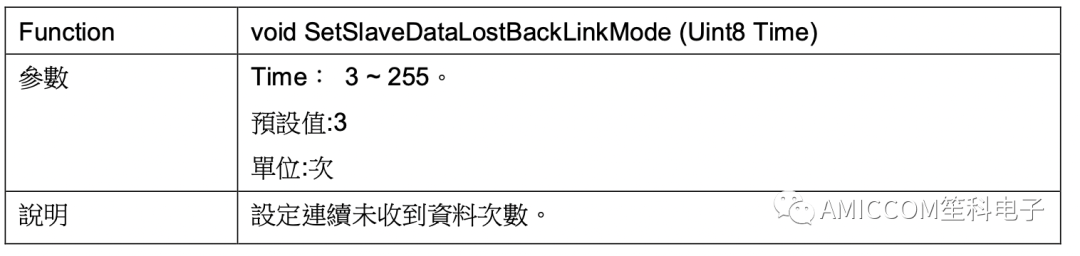

• 休眠 1.206 秒後會在喚醒進入 RX接收 Master資料，使用者可以利用 SetSlaveDataLostBackLinkModefucntion來設定連續未收到資料次數，預設連續3次喚醒都未收到則會重新進入配對模式。

傳送資料模式的資料送收

• 在資料傳送模式下可以接收Master傳送的48Bytes資料，資料存放在

  ◆MasterSlaveRxBuff[SlaveNodeNum][0],

  ◆MasterSlaveRxBuff[SlaveNodeNum][1],

  ◆MasterSlaveRxBuff[SlaveNodeNum][2],

  ◆MasterSlaveRxBuff[SlaveNodeNum][…],

  ◆MasterSlaveRxBuff[SlaveNodeNum][47],

使用者可在系統非忙碌時處理Master傳送的資料。

• 在接收完也可以傳送48Bytes資料給Master。使用者可在SlaveTxDatatSetfunction中透過

  ◆MasterSlaveTxBuff[SlaveNodeNum][0],

  ◆MasterSlaveTxBuff[SlaveNodeNum][1],

  ◆MasterSlaveTxBuff[SlaveNodeNum][2],

  ◆MasterSlaveTxBuff[SlaveNodeNum][…],

  ◆MasterSlaveTxBuff[SlaveNodeNum][47],

  決定要傳給Master的資料。


3.3系統忙碌旗標

程式中SlaveProcessBusyFlag旗標等於 1時表示系統處與配對模式或資料送收模式中送收資料忙碌狀態，使用者要操作系統需在旗標等於 0時操作，並且於操作後呼叫SlavePowerDownfunction進入休眠。

3.4Demo code說明

提供之demo程式，會在資料送收模式中收到資料後，透過Uart將收到資料送出，並變更MasterSlaveTxBuff[SlaveNodeNum][48]內容傳送給Master。

附註:此 demo程式P3_5=1為 Master,P3_5=0為 Slave。Uart8bit,BaudRate230400。
