1.概述

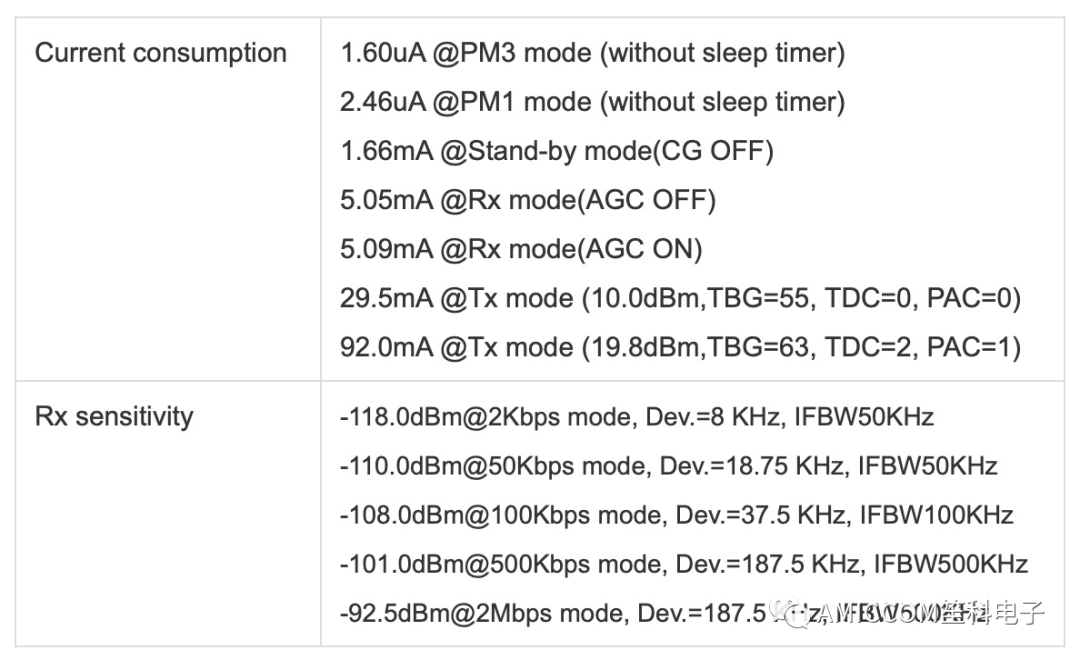

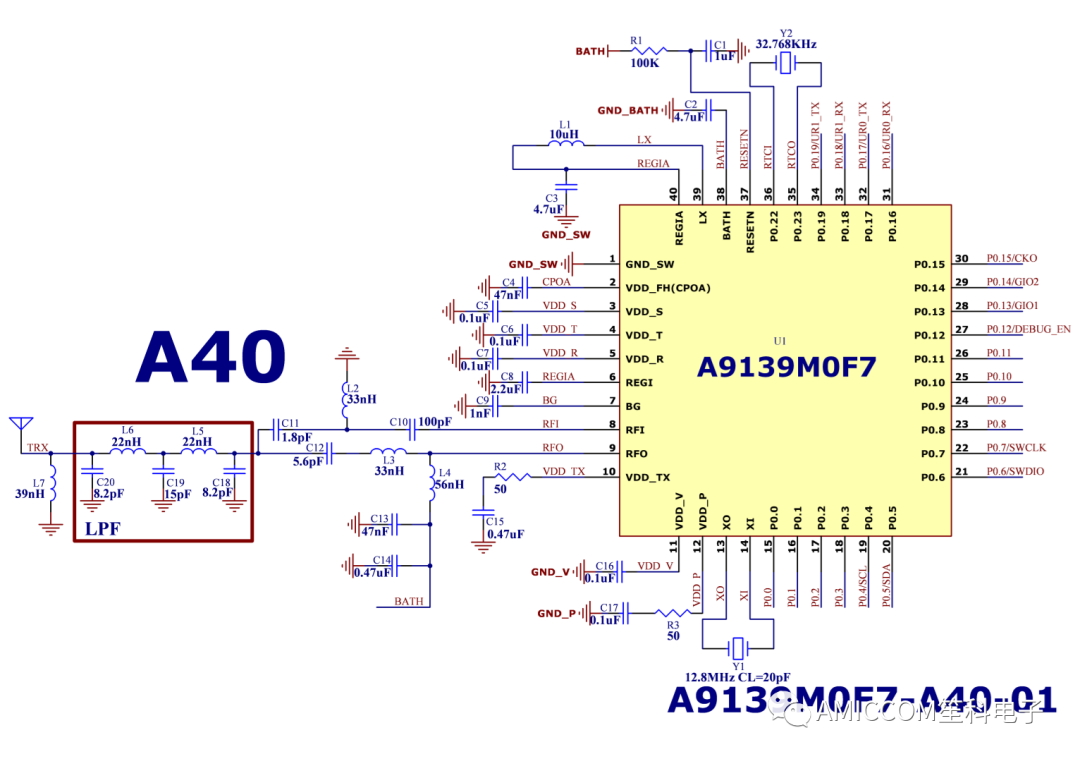

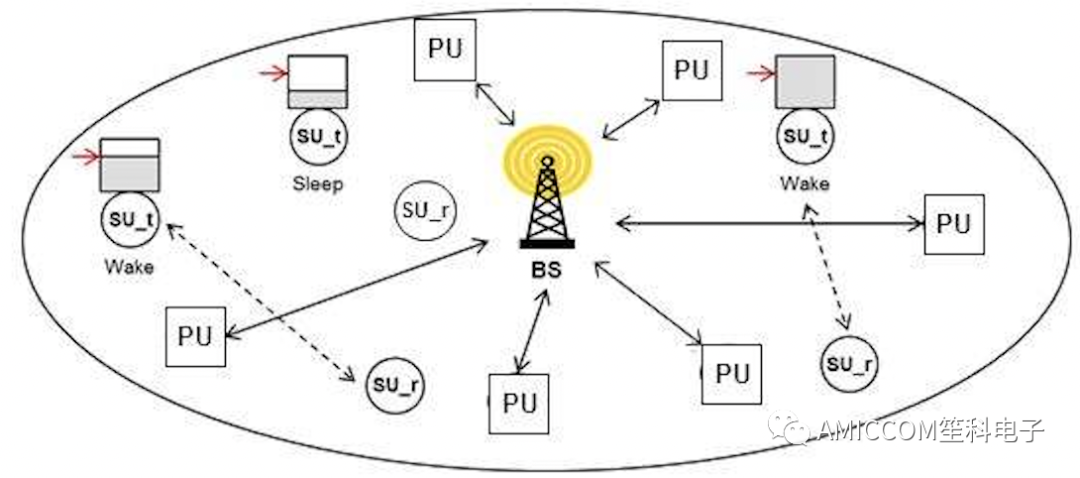

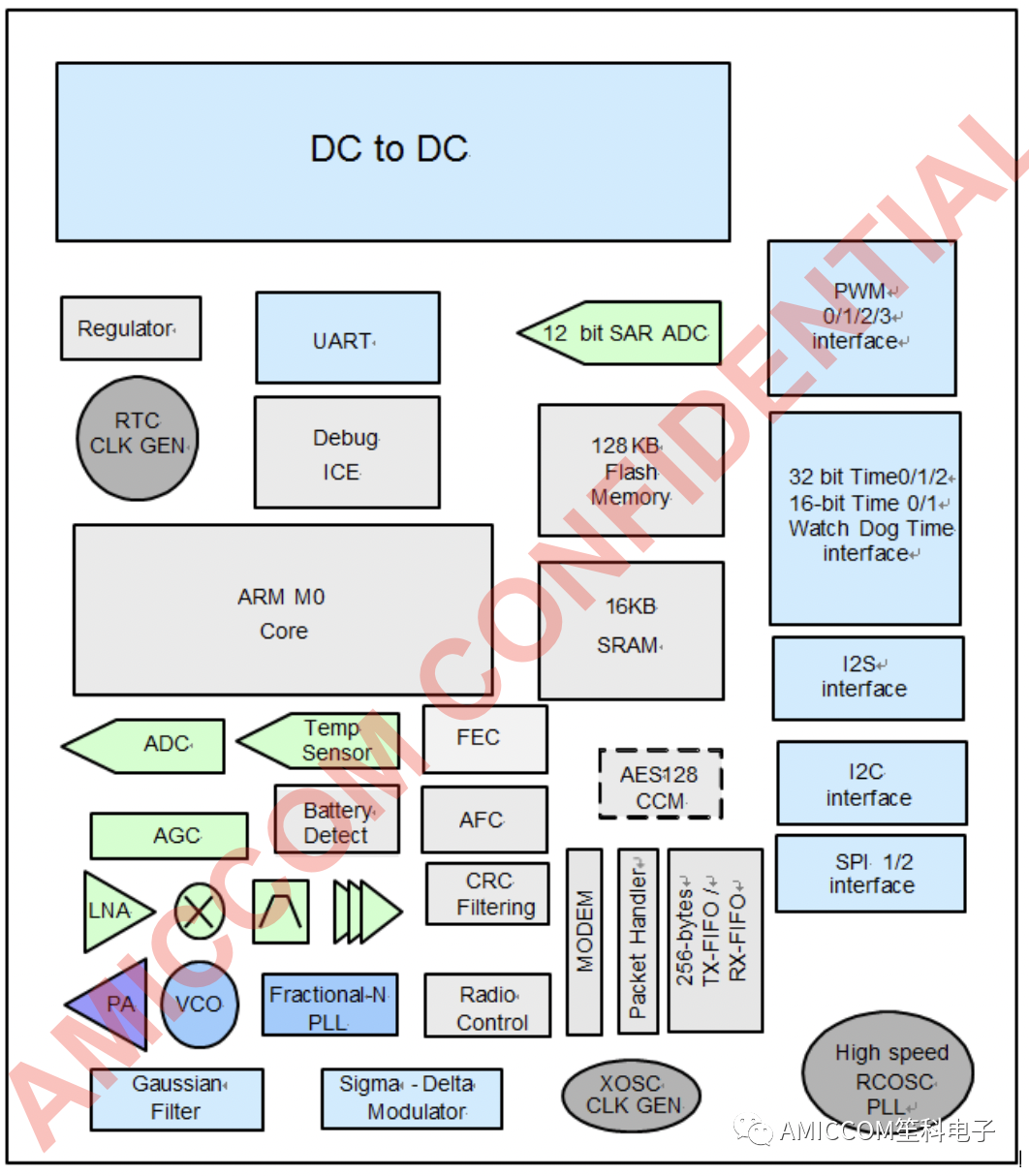

這份文件是針對A9139M0 1 to 2048 network system做一簡單介紹，Master可以同時連接2048個Slave傳送資料。
A9139M0 1 to 2048 network system的工作模式有”配對模式”與“資料傳送模式”，Master/slave上電後會進入配對模式，配對完成會自動進入資料傳送模式。
‍

2. Master端

Master端會在三個不同頻率與Slave端來做為配對模式/資料傳送模式。使用頻率是433.001 MHz、433.801MHz、434.601MHz，下列為三個頻率設定值，如不跳頻則將三組設定值設定一樣的值，Slave設的頻率要與Master一樣。

const unsigned char code Freq_Tab[9] =

{

0x87, 0x50, 0x14, //freq 433.001MHz

0x87, 0x90, 0x14, //freq 433.801MHz

0x87, 0xD0, 0x14, //freq 434.601MHz

};

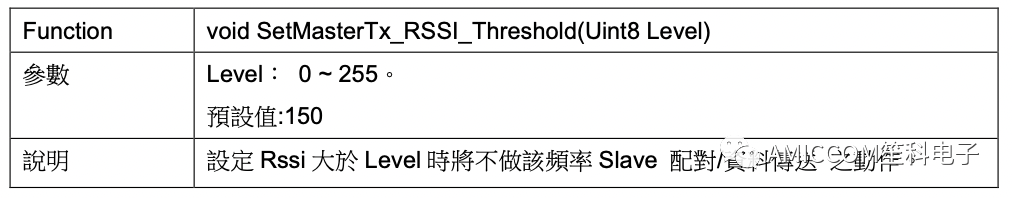

‍Master在每個頻率與Slave配對/資料傳送前會先去偵測環境的RSSI值，環境的RSSI值大於設定值時該頻率不與Slave做配對/資料傳送之動作，使用者可以利用SetMasterTx_RSSI_Threshold function來設定環境的RSSI值，RSSI預設值是150約-75dBm。

2.1配對模式

Master上電後為配對模式，該Slot與Slave端連接後，會將此Slot分配給該Slave，而此Slot進入資料傳送模式，Master工作於資料傳送模式中亦會不定時去偵測有無新的Slave加入，並與之配對。
‍
如何配對:

Master第一次使用時需依序與slave配對，配對方式為Slave上電後收到Master配對回應後完成配對。

Master與Slave配對後，如重新上電或是reset時會重新配對連線。

Master在未配對滿全部slave (2048 slave node)時，都可隨時跟新的Slave配對。

如何確認Slot狀態:
使用者可自行透過讀取資料陣列變數NodeState[slot]確認現在所有/個別Slot的狀態(可利用迴圈確認所有Slot狀態，單一值確認單個Slot狀態，Slot範圍為0~2047)。值為0x01時表示該slot是空的，為0x02時表示該slot已配對已連線傳送資料，為0x04時表示該slot正在配對。

‍2.2資料傳送模式

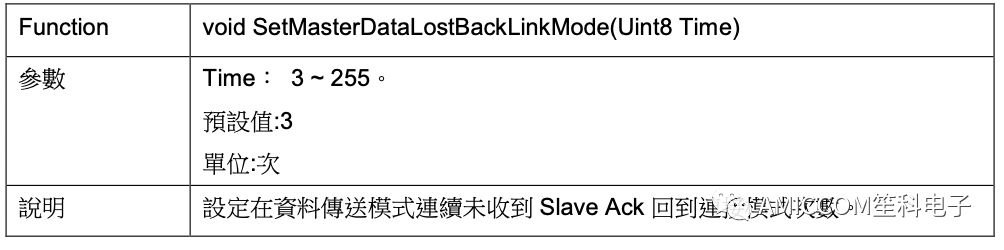

在資料傳送模式下使用者可以利用SetMasterDataLostBackLinkMode function來設定master連續未收到資料次數，預設如果該Slot連續3次發送資料後都未收到Slave端Ack，Master會將Slot釋出。

使用者可從NodeReceive[slot]、NodeLost[slot]、NodeDisconnect[slot]得知對應Slot的資訊。

附註:以上三者為8 bit counter超過255就變為0。

在此資料傳送模式下Master會在每個slot傳送48 Bytes資料給Slave，MasterSlaveTxBuff[48]為存放要傳送出去的資料陣列變數，位於MasterTxDatatSet function內

接收Slave回傳48 Bytes資料

MasterSlaveRxBuff[0],
MasterSlaveRxBuff[1],
MasterSlaveRxBuff[2],
MasterSlaveRxBuff[...],
MasterSlaveRxBuff[47],
當Flag1.bit.MasterDataOkFlag = 1時表示有收到Slave傳送過來的資料，此Flag會在下個slot開始時清除，使用者可自行在系統非忙碌時處理Slave回傳資料。
‍

2.3系統忙碌旗標

程式中MasterProcessBusyFlag旗標等於1時表示系統處與送收資料忙碌中，使用者要操作系統需在旗標等於0時操作。

2.4 Demo code說明‍‍

提供之demo程式，會再每個slot最後，透過Uart將該slot狀態及收到資料送出，並變更資料傳送模式的節點下次要送出的資料。

附註:此demo程式P3_5=1為Master, P3_5=0為Slave。Uart 8bit, Baud Rate 230400。

3. Slave端

Slave第一次使用會處於配對模式，會在三個不同頻率切換連線Master，連線後進入資料傳送模式，Slave設的頻率方式與Master一樣。

3.1配對模式

Slave在配對完成後，如重新上電或是reset時需重新配對連線。

設定配對時間:

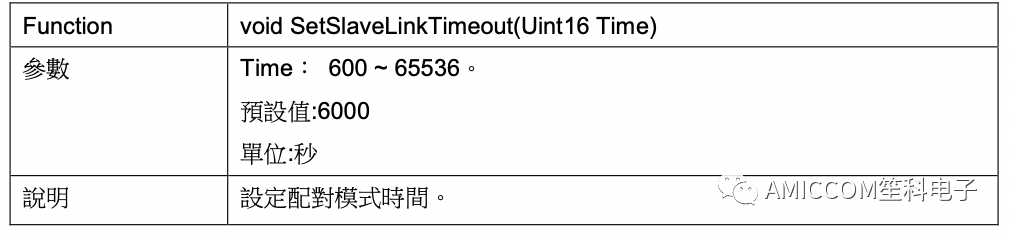

使用者可以利用SetSlaveLinkTimeout function來設定配對時間，預設如果6000秒內都未連線Master，則會離開配對模式進入休眠模式。

設定休眠時間與配對周期:

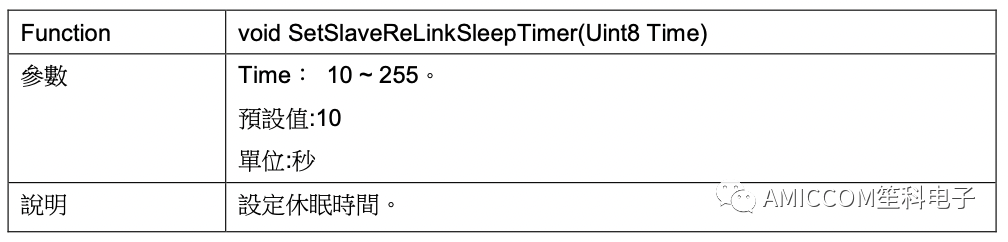

Slave休眠一段時間後會重新醒來配對，使用者可以利用SetSlaveReLinkSleepTimer function設定重新配對周期。配對周期是配對時間加上休眠時間，預設6000秒配對時間與10秒休眠時間，則配對周期是6010秒。

設定配對周期次數:

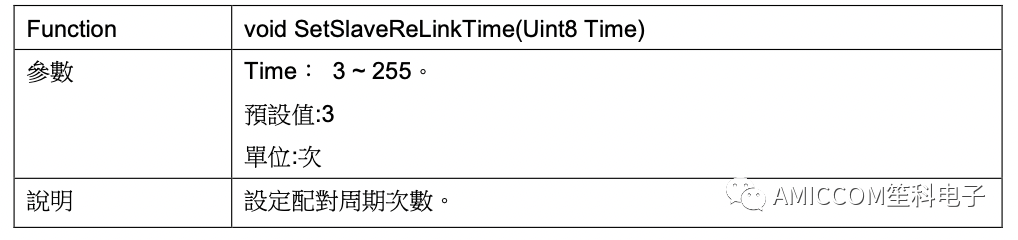

使用者可以利用SetSlaveReLinkTime function來設定配對周期次數，預設3週期未連線後則完全休眠不再喚醒，需重新上電或Reset才可回到配對模式。

配對成功時會得到分配的節點編號存放在SlaveNodeNum變數中。

3.2資料傳送模式

Slave配對到Master後會進入資料傳送模式，每次收到資料會回送Ack給Mater之後進入休眠。
休眠165.726秒後會在喚醒進入RX與Master做時序對準，對準後進入休眠。

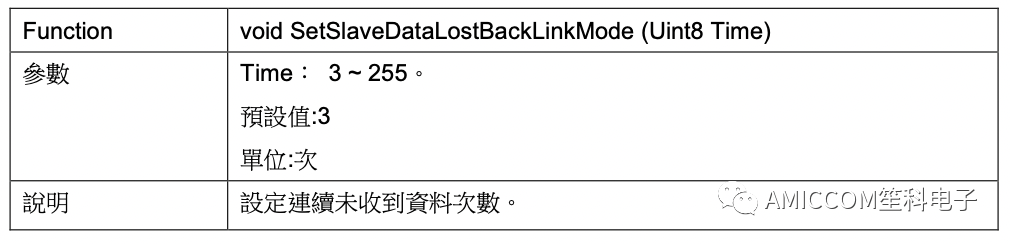

時間對準後休眠0.154秒喚醒進入接收Master資料，使用者可以利用SetSlaveDataLostBackLinkMode fucntion來設定連續未收到資料次數，預設連續3次喚醒都未收到則會重新進入配對模式。
