拆解报告：惠普USB-C迷你多功能扩展坞

前言

多功能的USB-C接口一经推出，小巧强大的接口迅速取代了传统USB-A，HDMI等大型接口，笔记本可以设计的更加小巧轻薄。但传统笔记本仍需要扩展性连接传统老式设备，USB-C接口的扩展坞就在不断发展。

充电头网拿到了惠普推出的一款USB-C扩展坞，这款扩展坞采用自带线缆设计，并且内置收纳槽，对线缆有很好的保护作用。扩展坞具备两个USB-A口，一个有线网口，VGA接口和HDMI接口，能够满足新款笔记本电脑与传统老旧设备的连接。下面就带来这款USB-C扩展坞的拆解，一起看看设计和用料。

此前充电头网还拆解过惠普60W车载扩充底座、惠普4.6mm+USB底座转换器等产品，欢迎查阅。

惠普迷你扩展坞外观

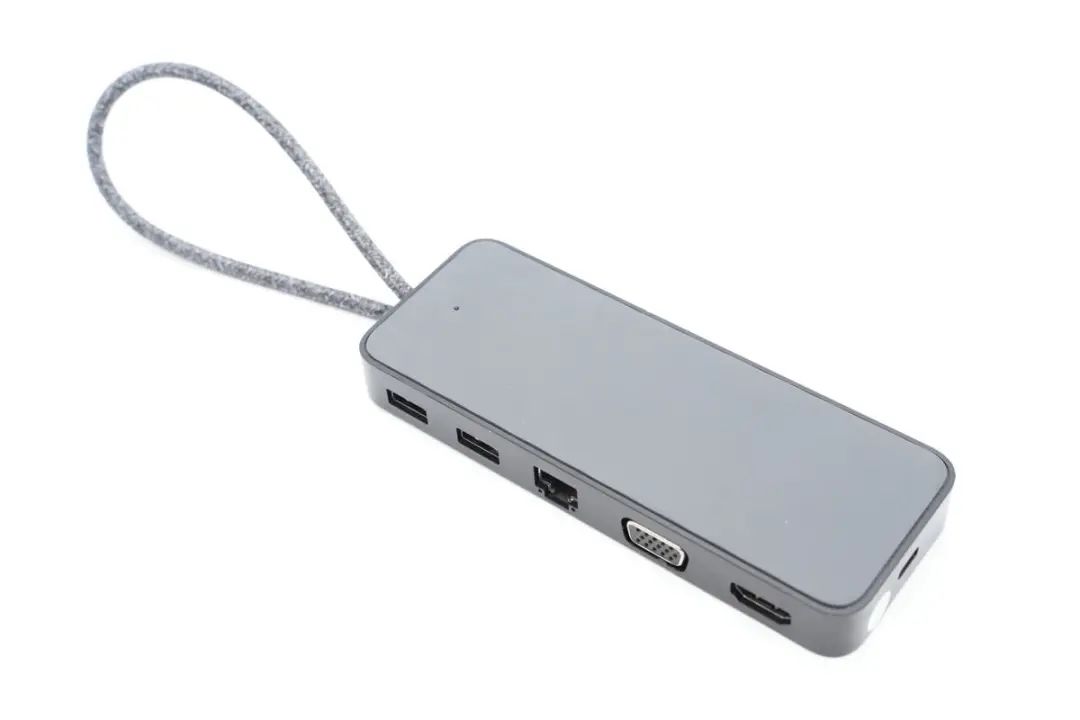

惠普这款扩展坞自带USB-C线缆，机身扁平长方体造型，采用PC材质塑料外壳，并且顶面和底部均贴有保护垫，具有亲肤手感，上手体验很好。

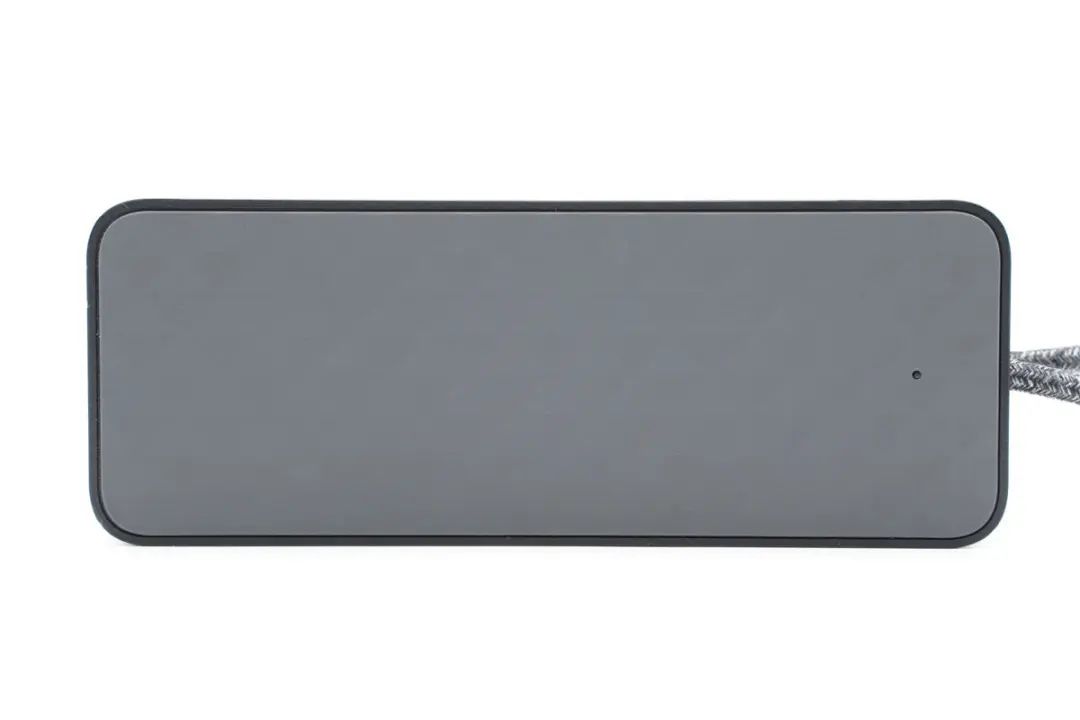

顶面右侧设有指示灯，方便使用时观察扩展坞工作状态。

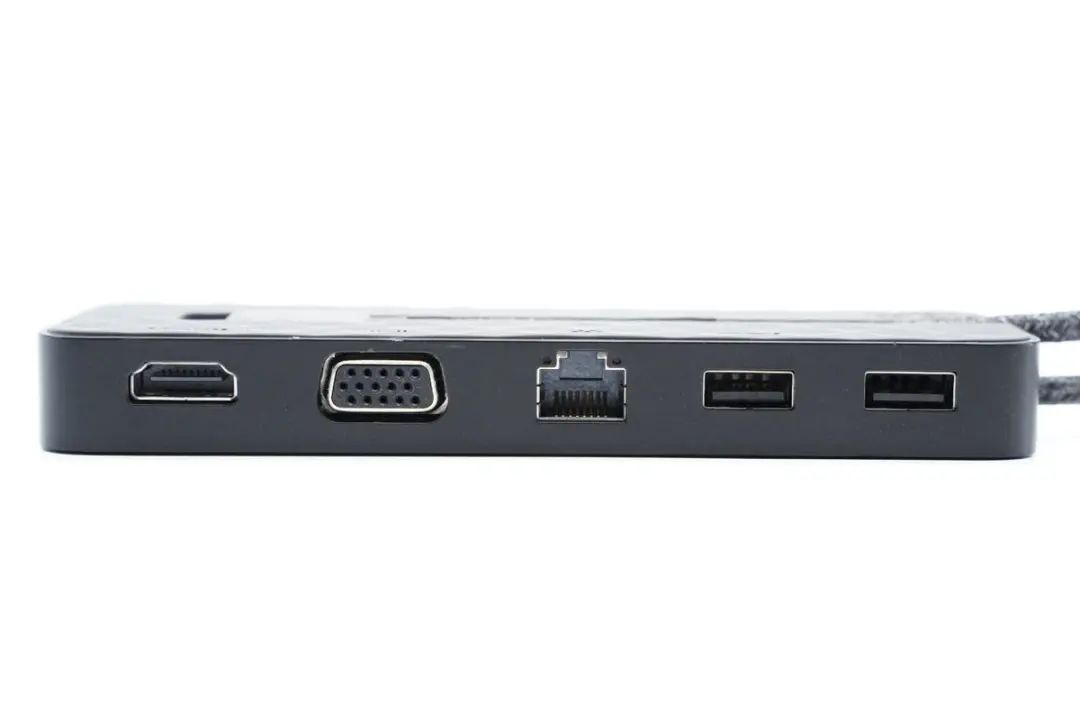

机身侧面设有HDMI、VGA、RJ45和两个USB-A接口。

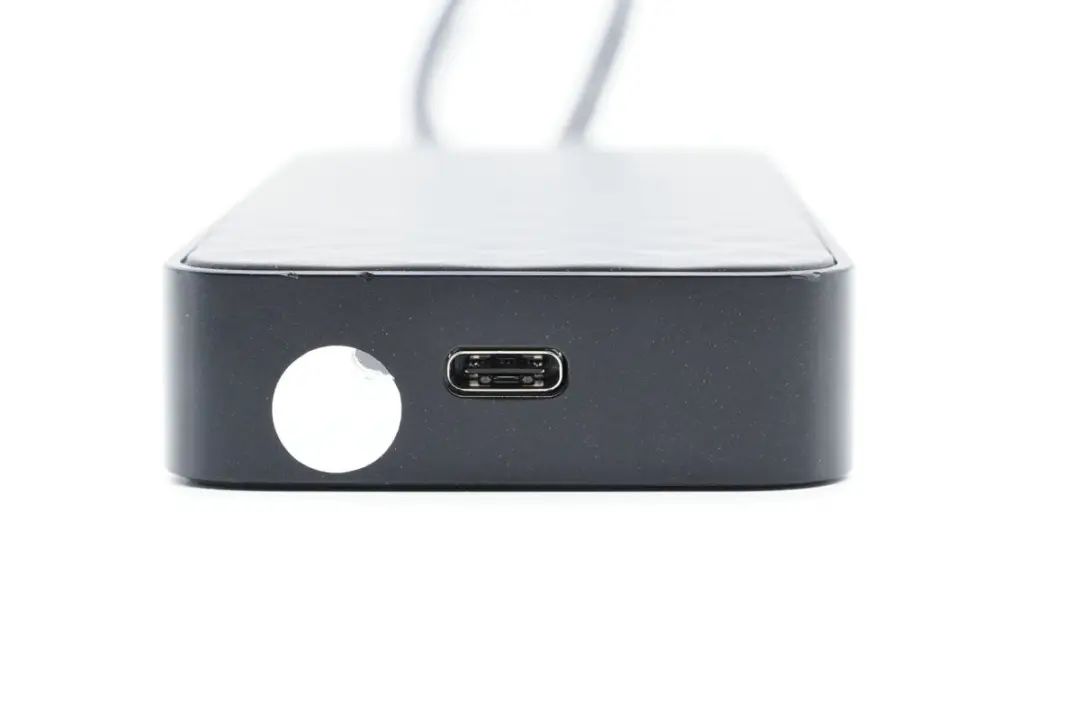

一端设有一个USB-C充电接口，接口左边贴有银色防伪标签。

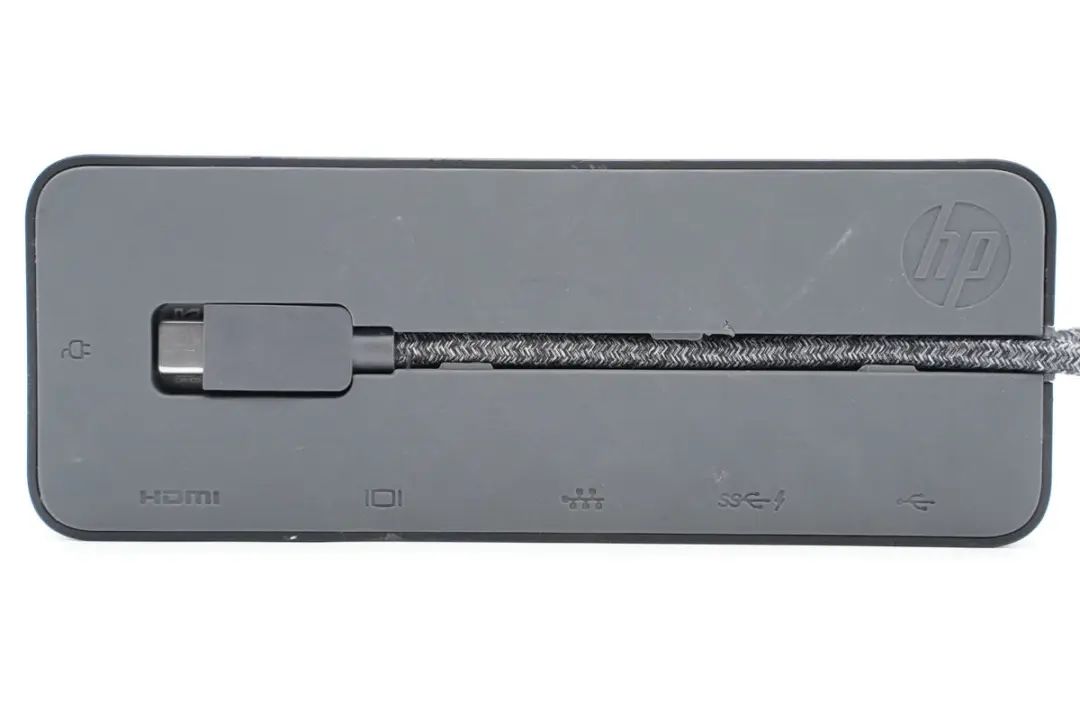

底部中心设有USB-C线理线槽，胶垫上设有HP品牌以及侧面各接口对应标识。

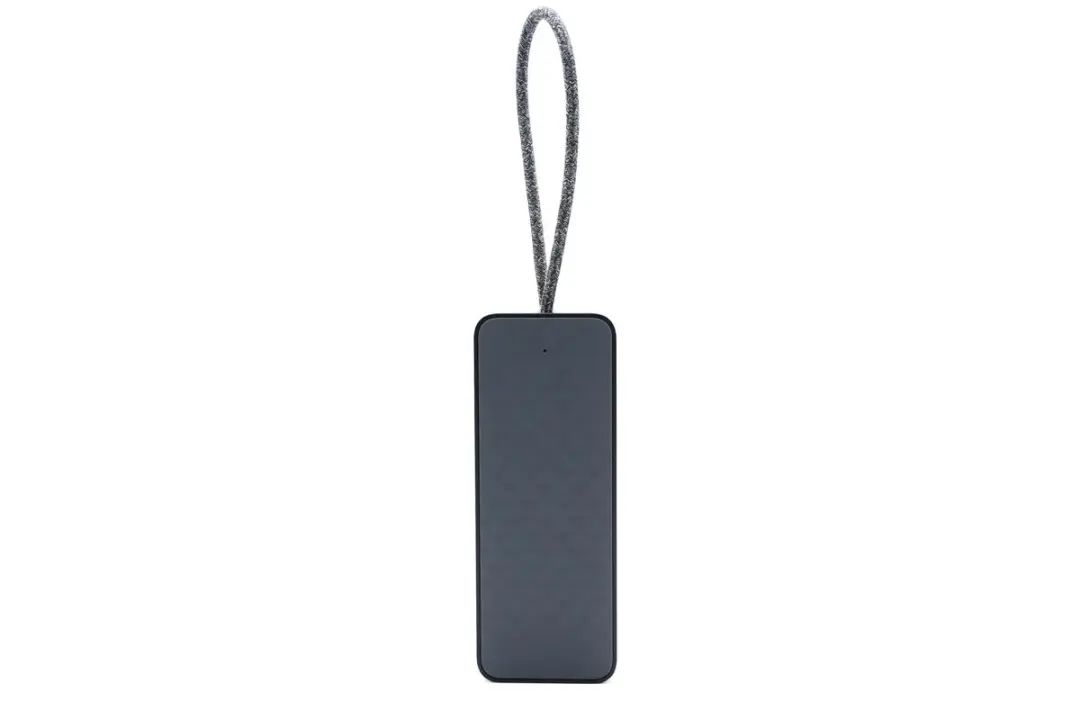

通过理线槽固定，USB-C线缆还能充当提绳方便携带。

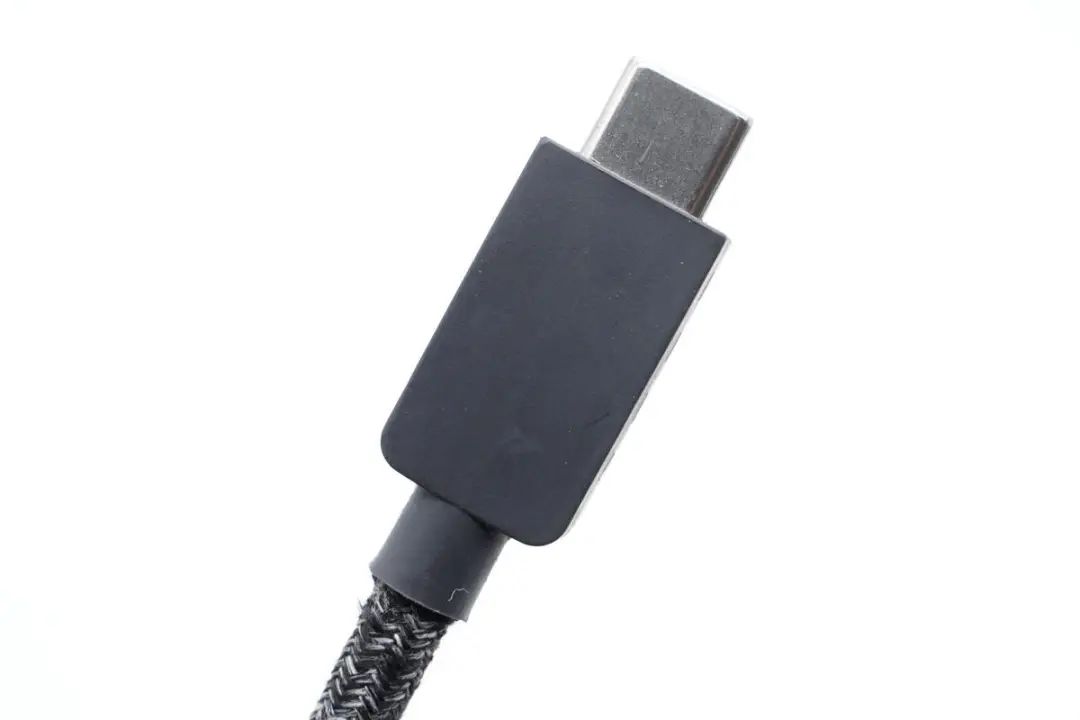

自带USB-C线缆为编织线设计，更加耐脏耐用，线头外壳磨砂方便插拔。

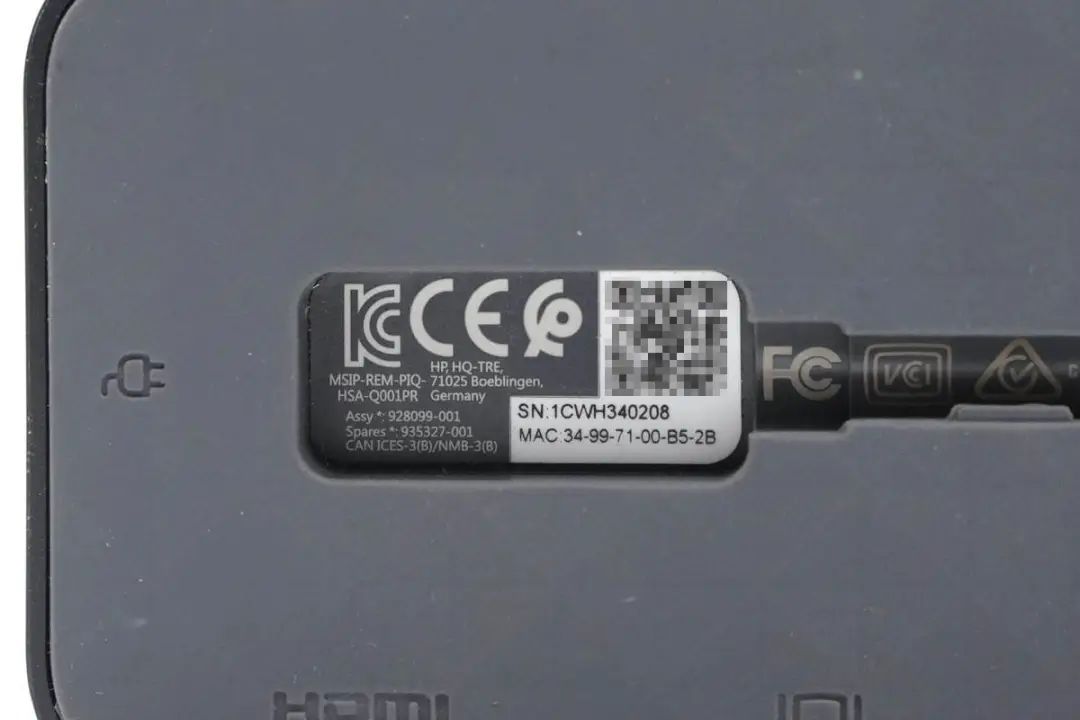

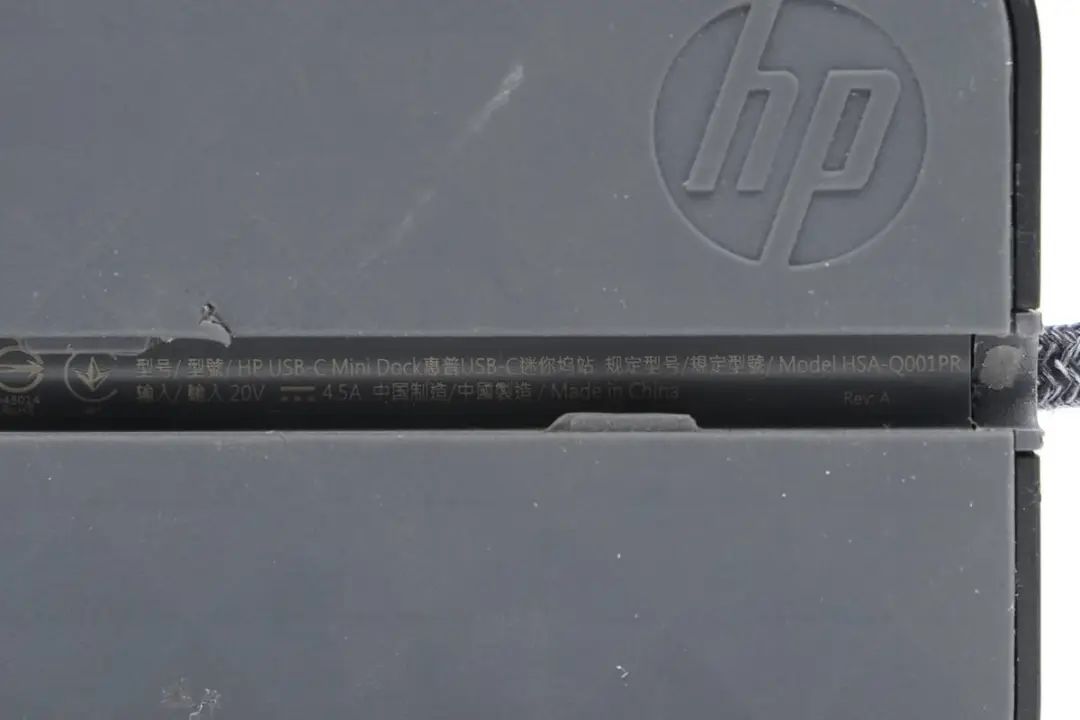

理线槽内印有产品信息，型号为HSA-Q001PR，支持20V4.5A输入。

扩展坞通过了KC、CE、CP、FCC、VCCI多项认证，产品质量可靠。

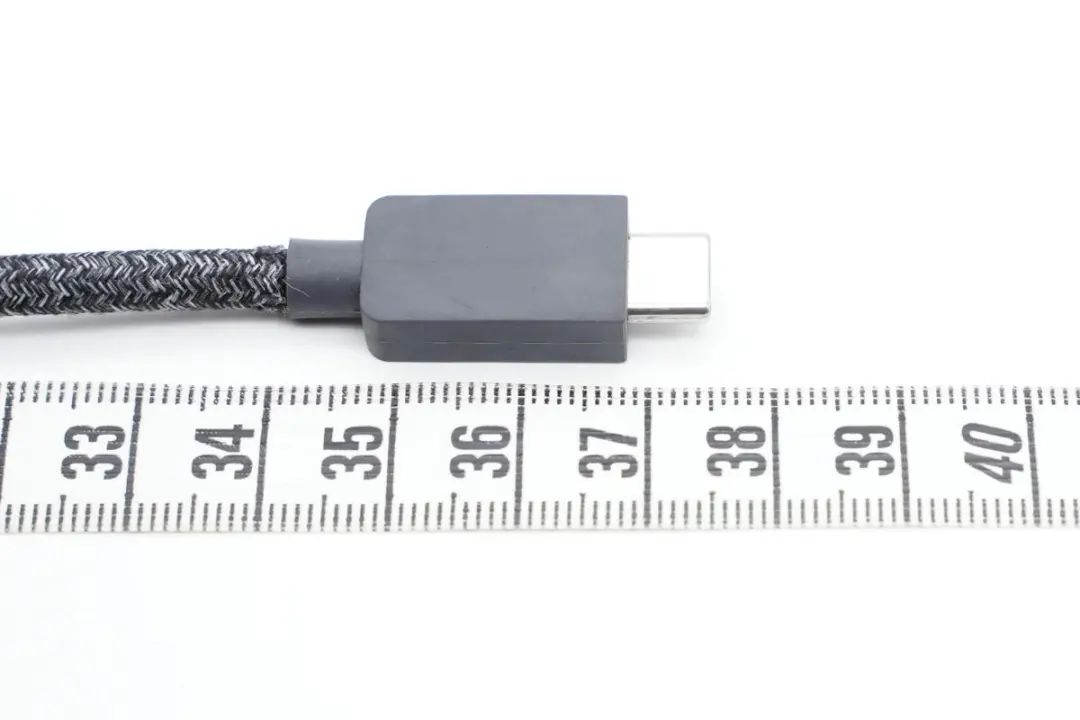

测得USB-C线长度约为37.5cm。

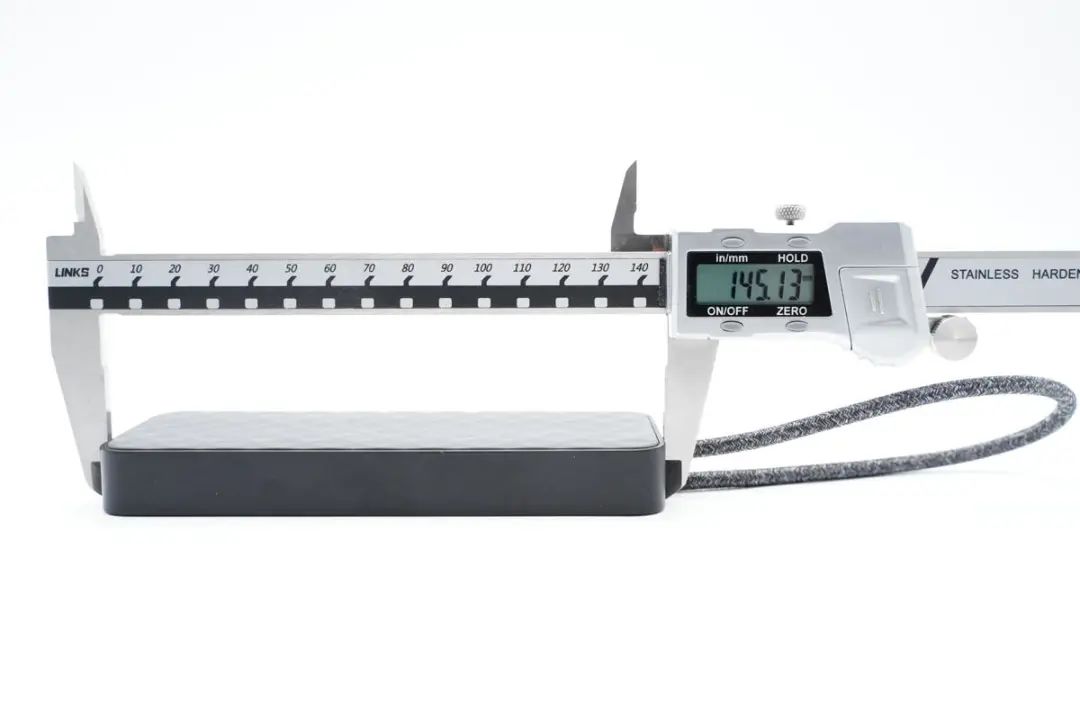

机身长度为145.13mm。

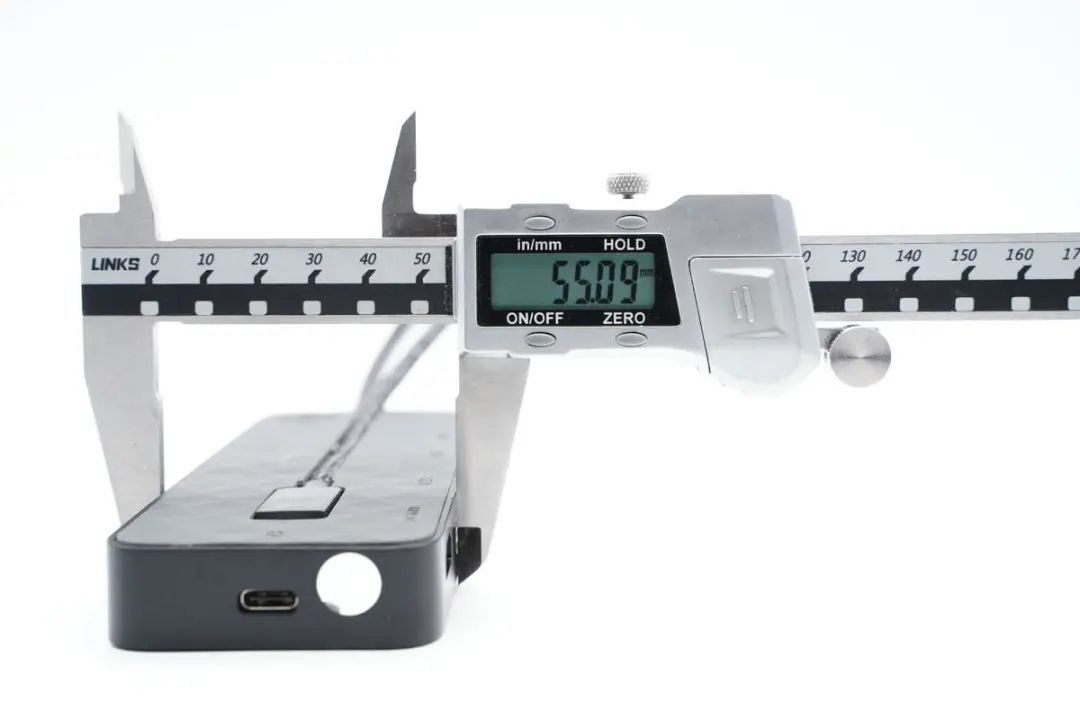

宽度为55.09mm。

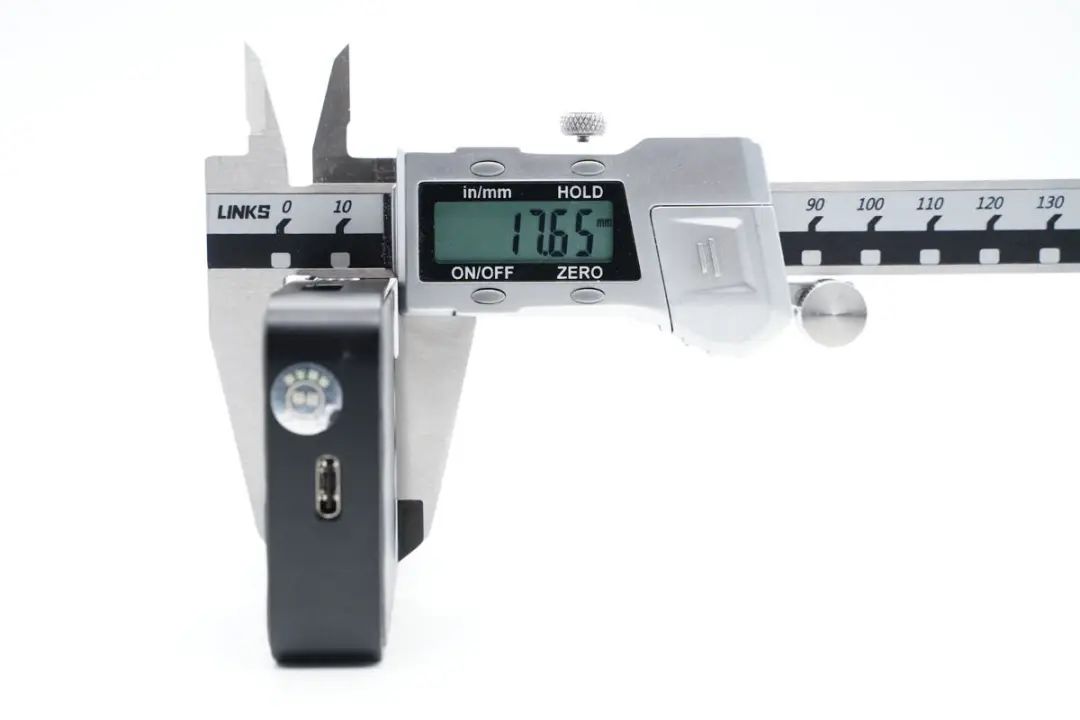

厚度为17.65mm。

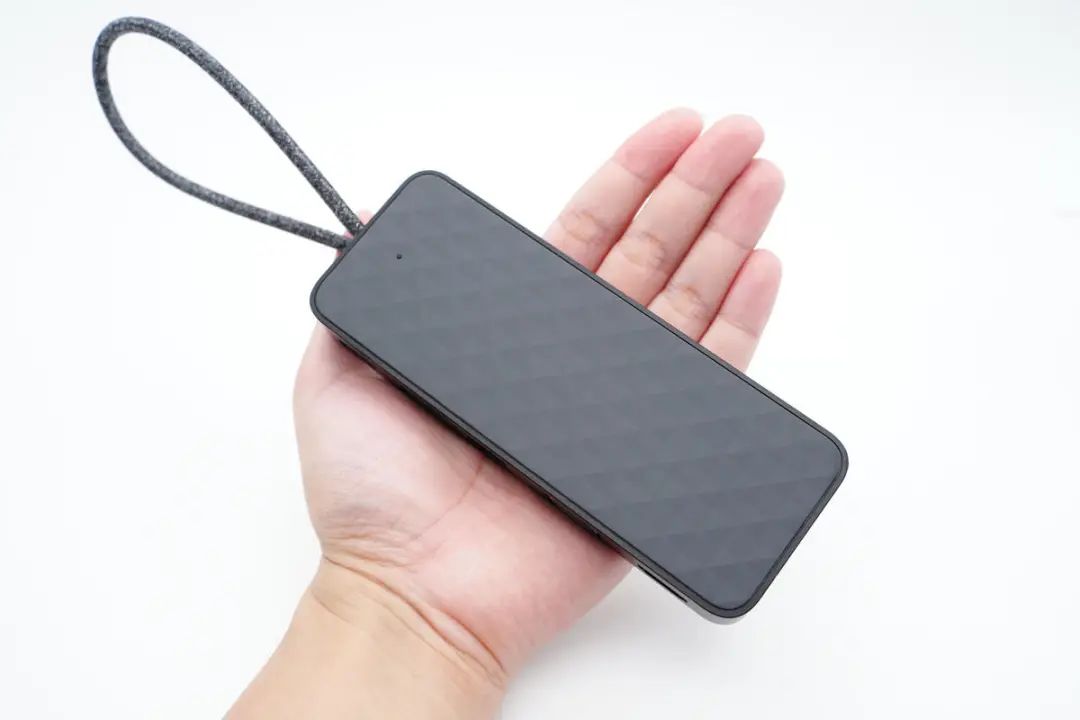

扩展坞拿在手上的大小直观感受。

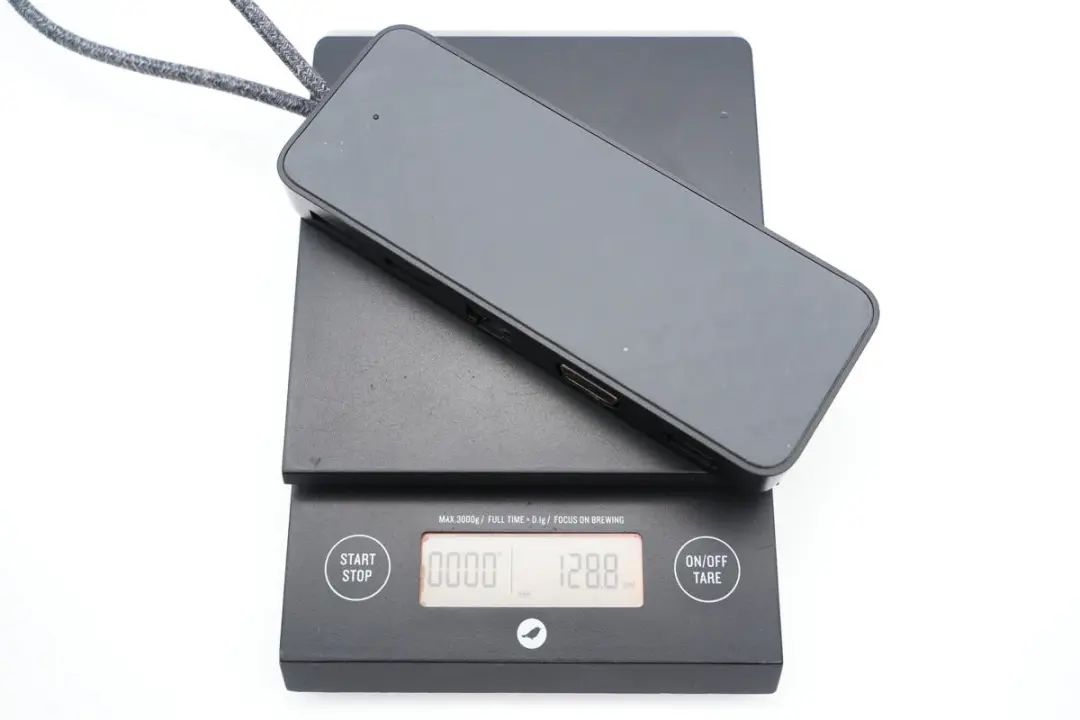

另外测得产品净重约为129g。

惠普迷你扩展坞拆解

看完了这款扩展坞的外观和接口展示，下面就进行拆解，看看这款扩展坞内部的用料和设计。

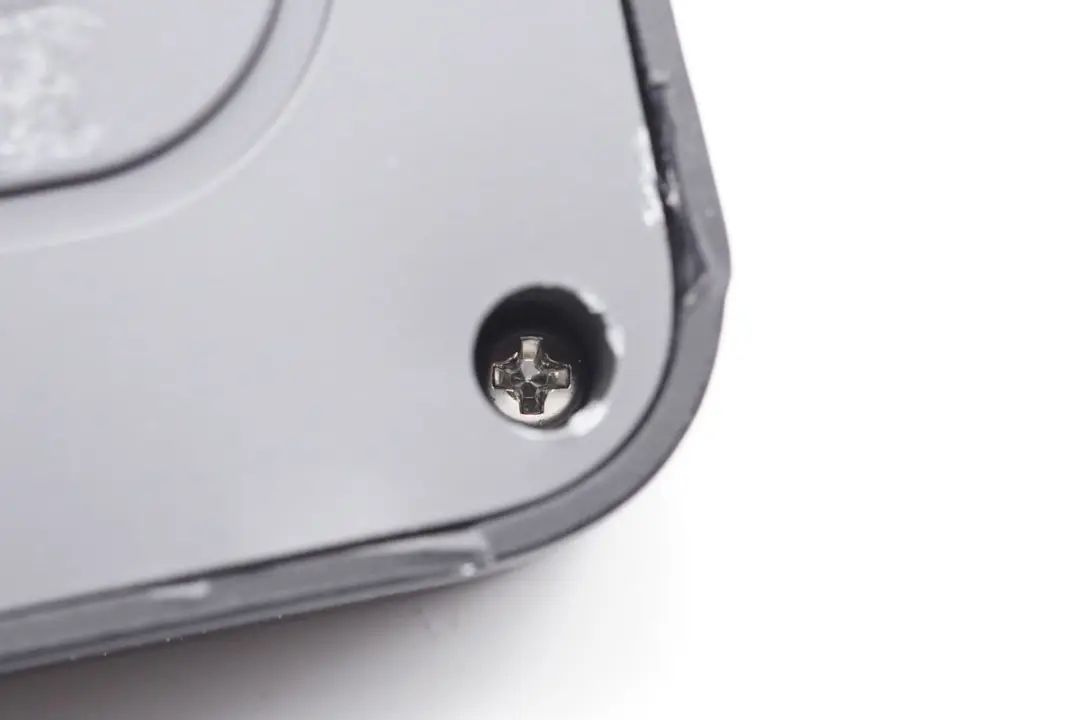

撕下扩展坞表面的胶垫，在胶垫下面是外壳固定螺丝。

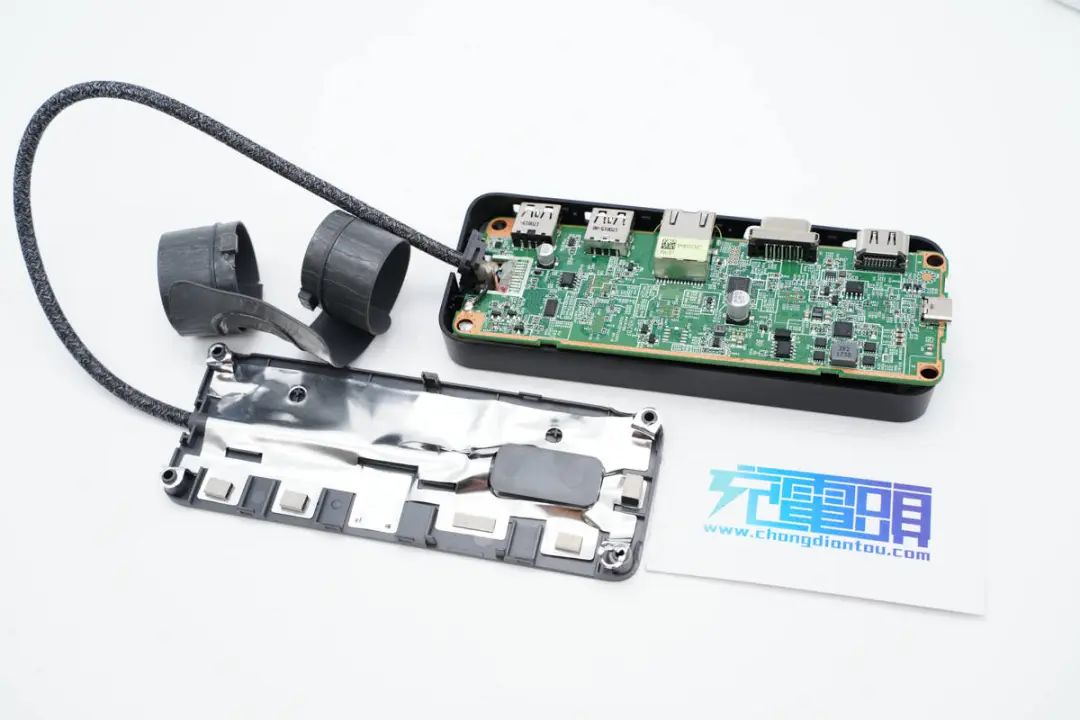

拧下固定螺丝拆开后盖，盖板内部采用铝箔屏蔽。

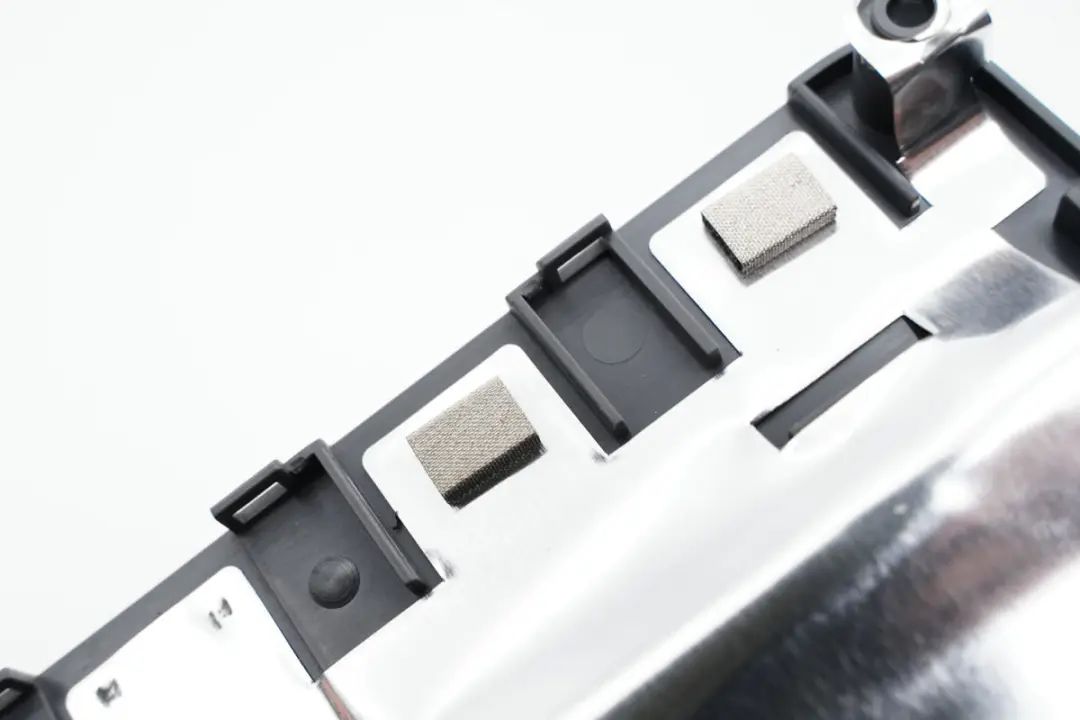

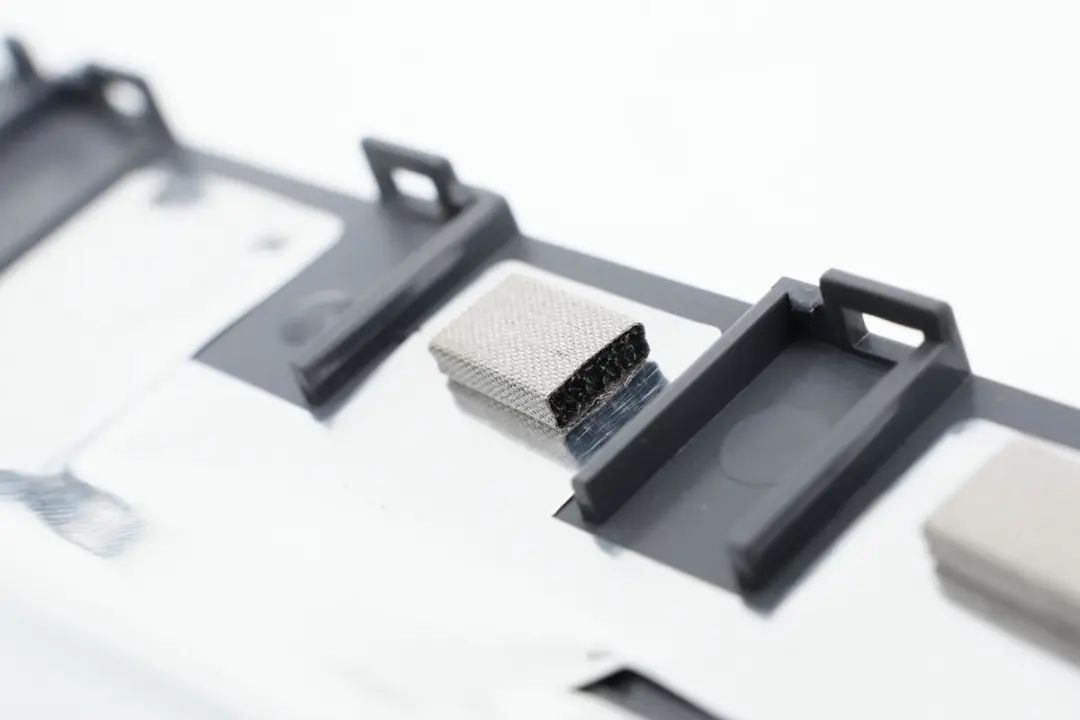

铝箔对应接口的位置贴有导电布接地。

导电布内部采用海绵填充。

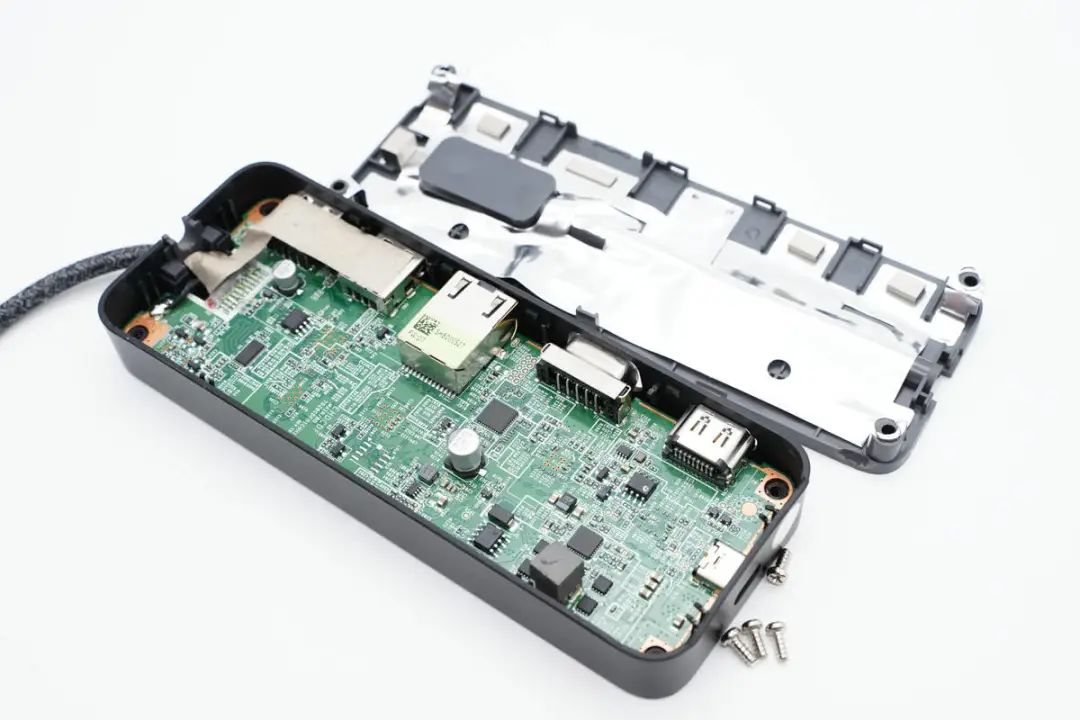

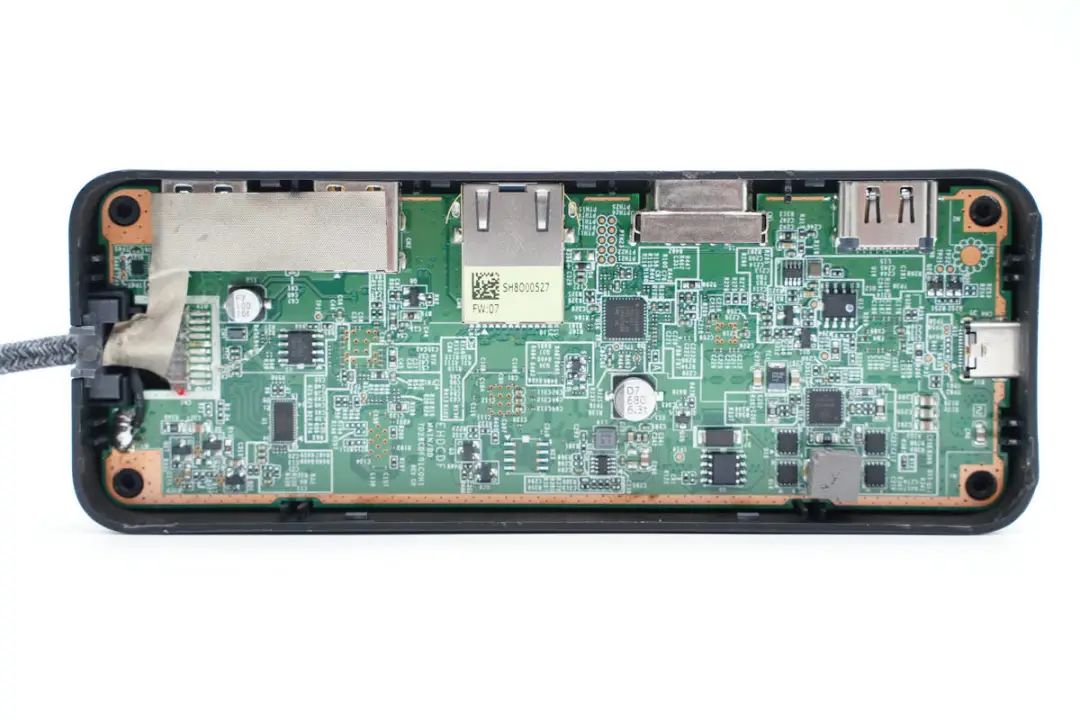

扩展坞内部PCBA模块一览。

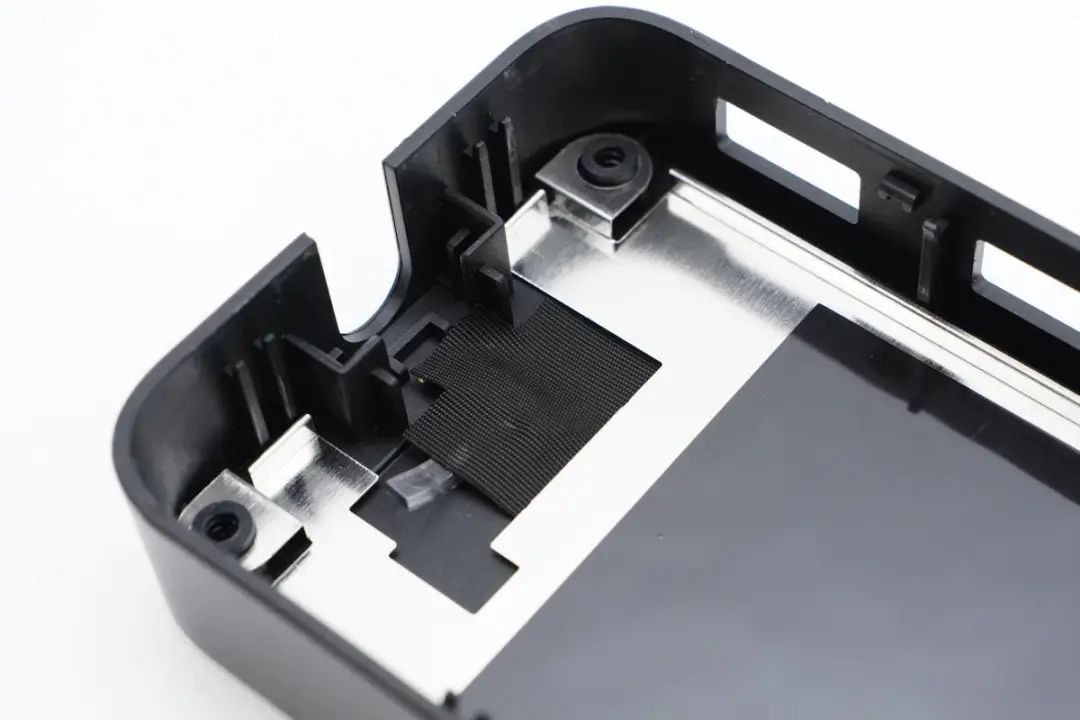

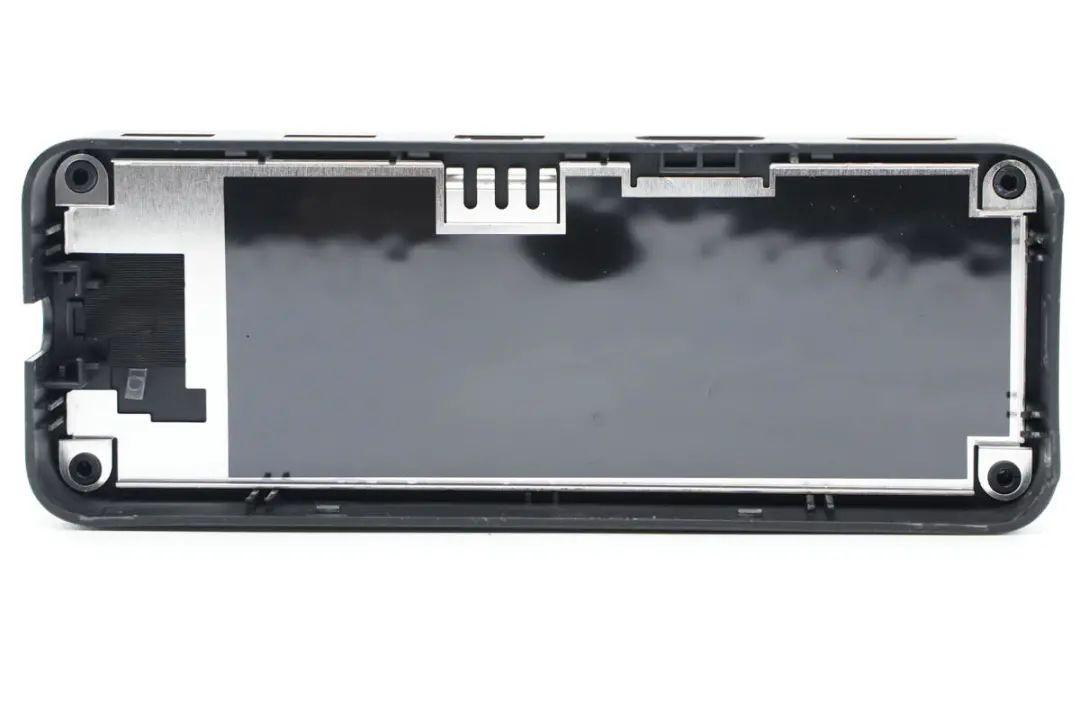

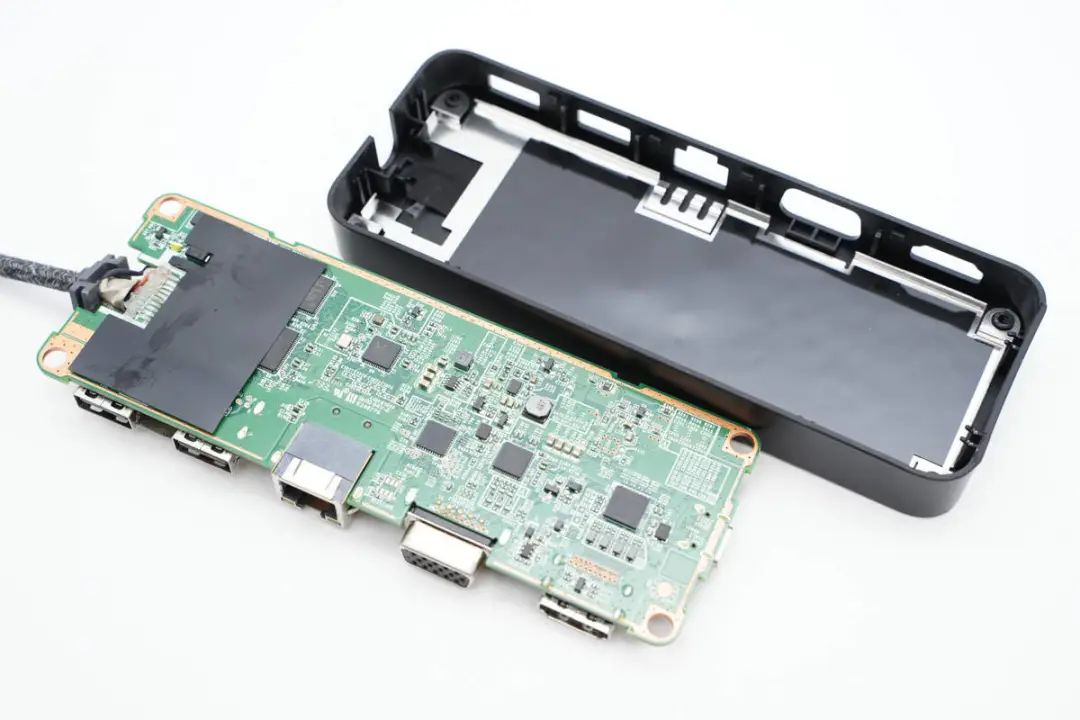

取出PCBA模块，在外壳内部同样采用铝片屏蔽。

屏蔽铝片通过螺丝孔接触到PCB接地。

铝片表面贴有绝缘层。

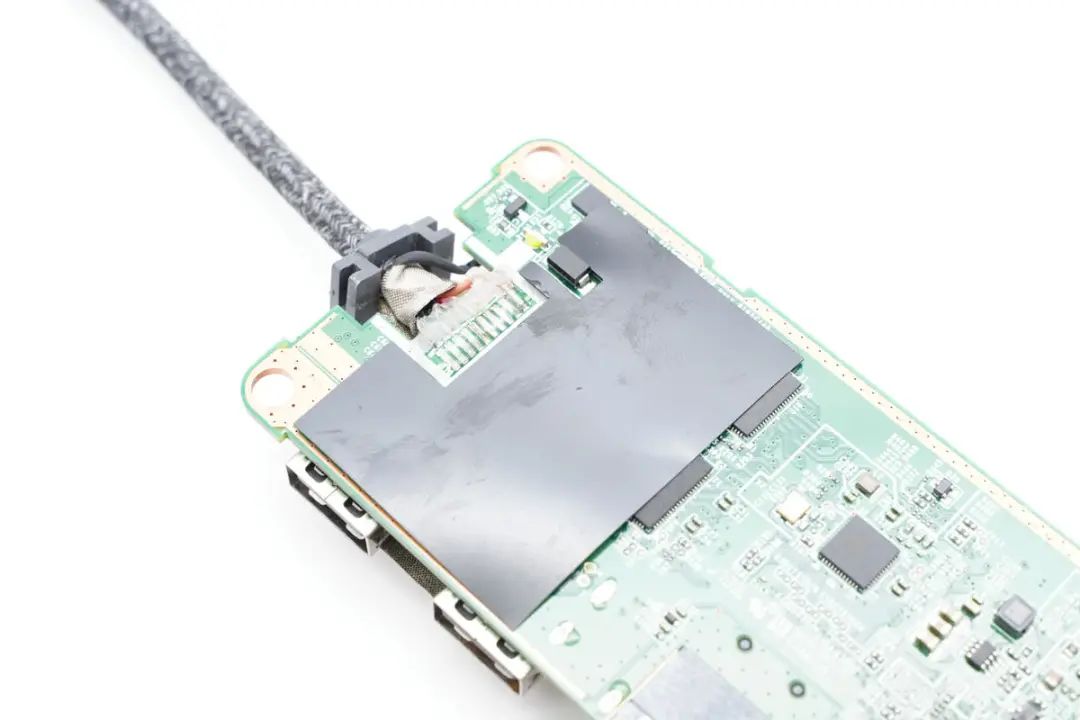

在PCBA模块上也贴有塑料片绝缘。

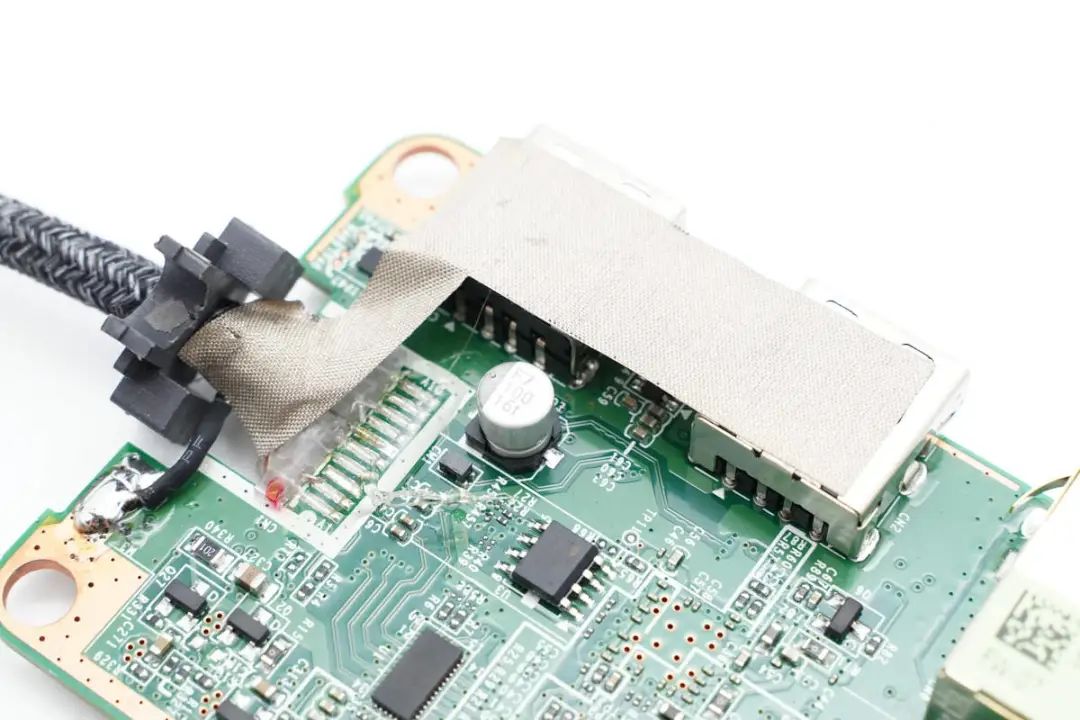

数据线内部的屏蔽网缠绕导电布，连接到USB-A口外壳上接地。

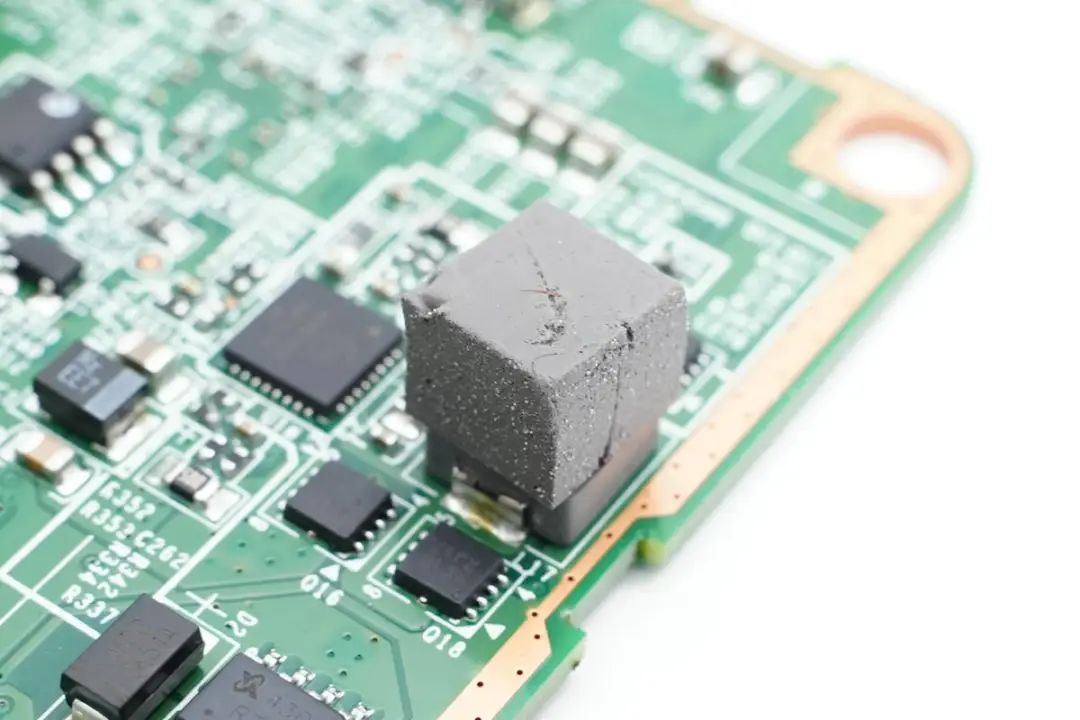

升降压电感粘贴一块导热垫散热，降低温升。

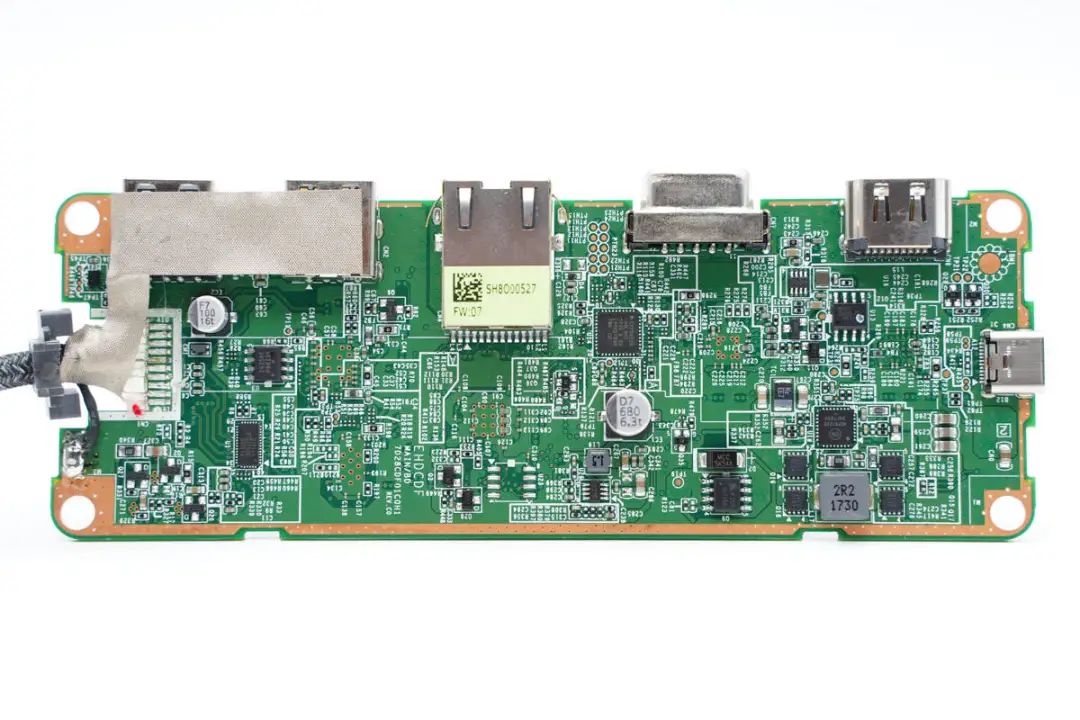

扩展坞PCBA模块正面特写，焊接两个USB-A母座，RJ45网络接口，VGA视频接口和HDMI接口，在右侧焊接USB-C供电接口。

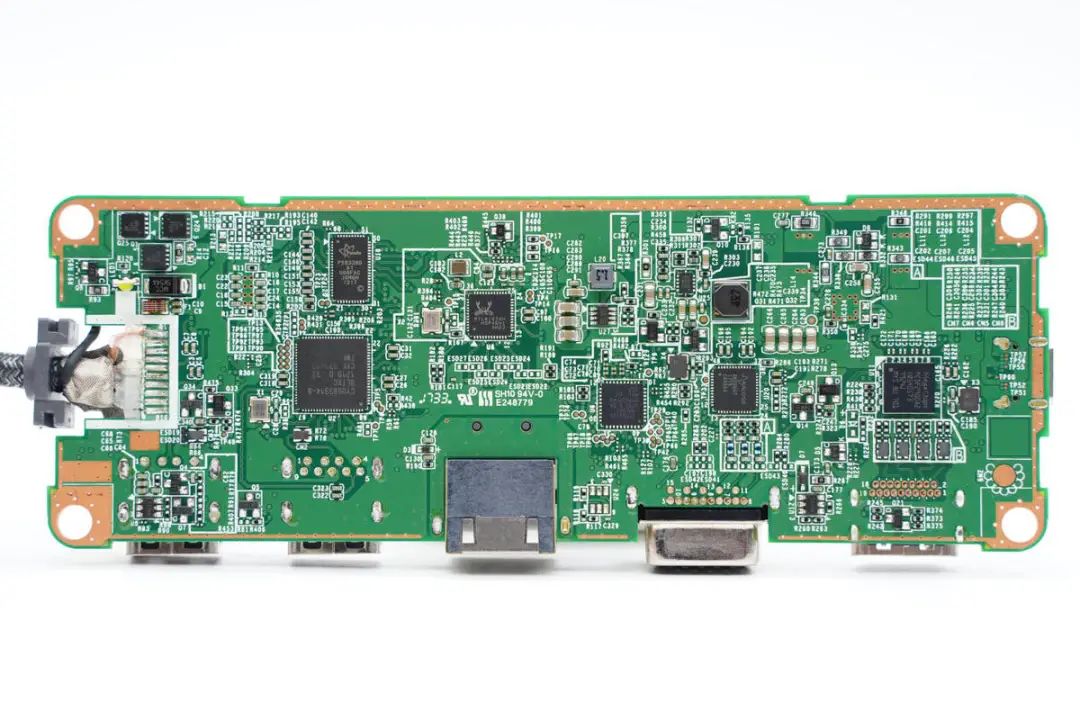

背面则焊接多颗芯片用于USB接口扩展和视频转换等功能。

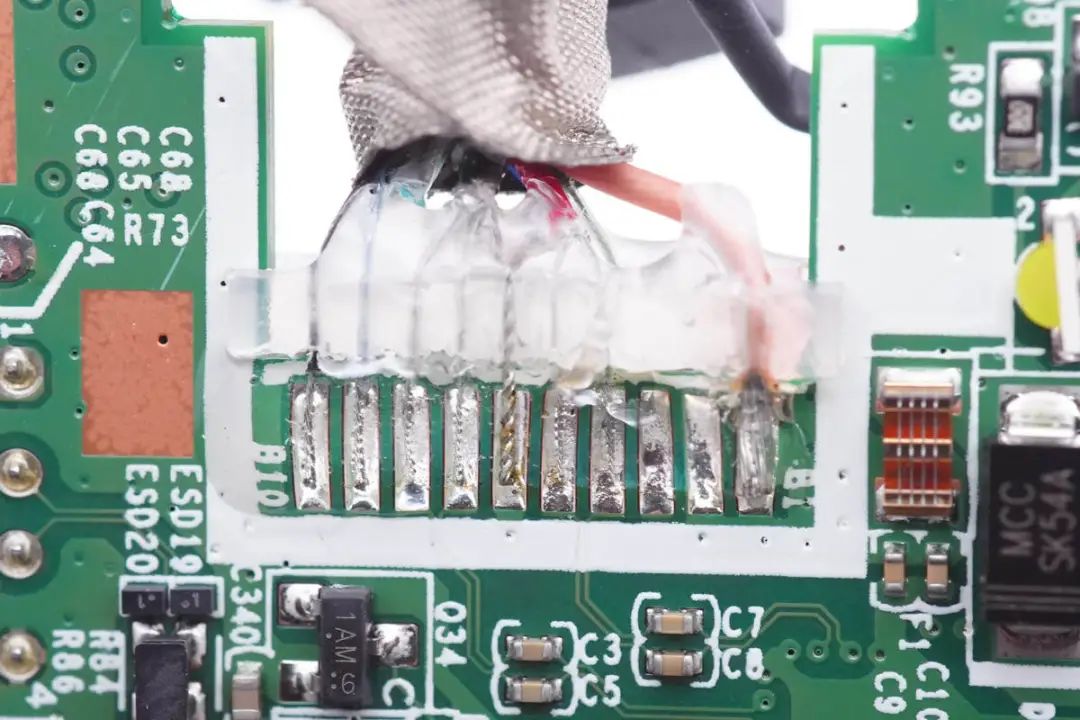

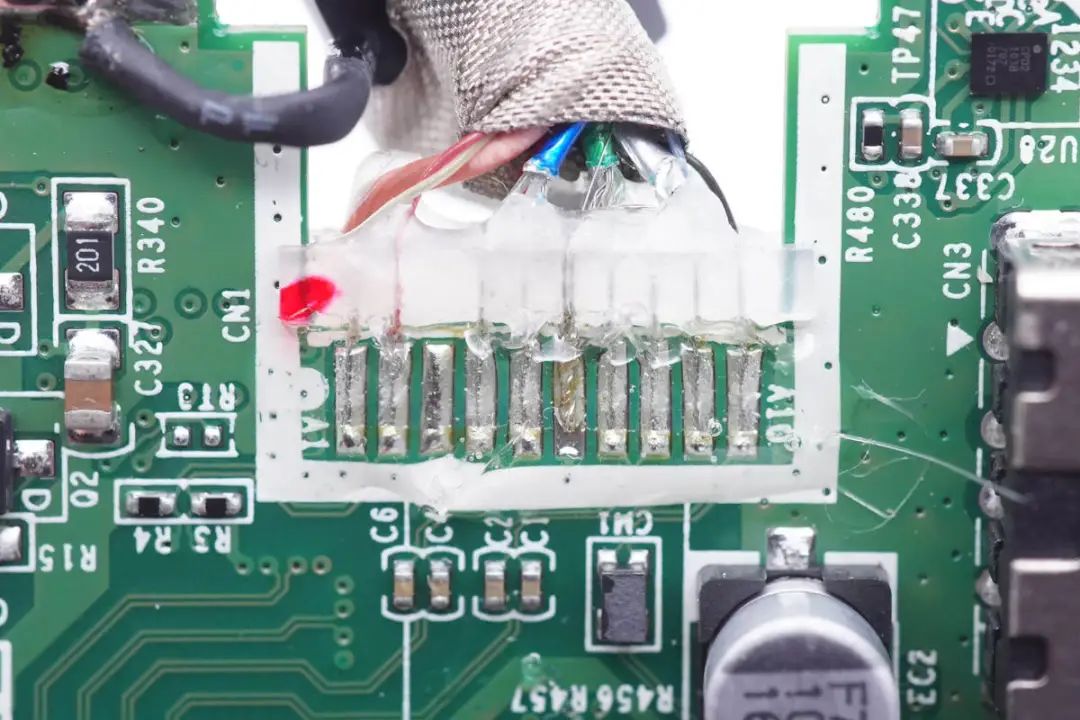

USB-C导线采用塑料架固定焊接。

背面也是相同的焊接工艺。

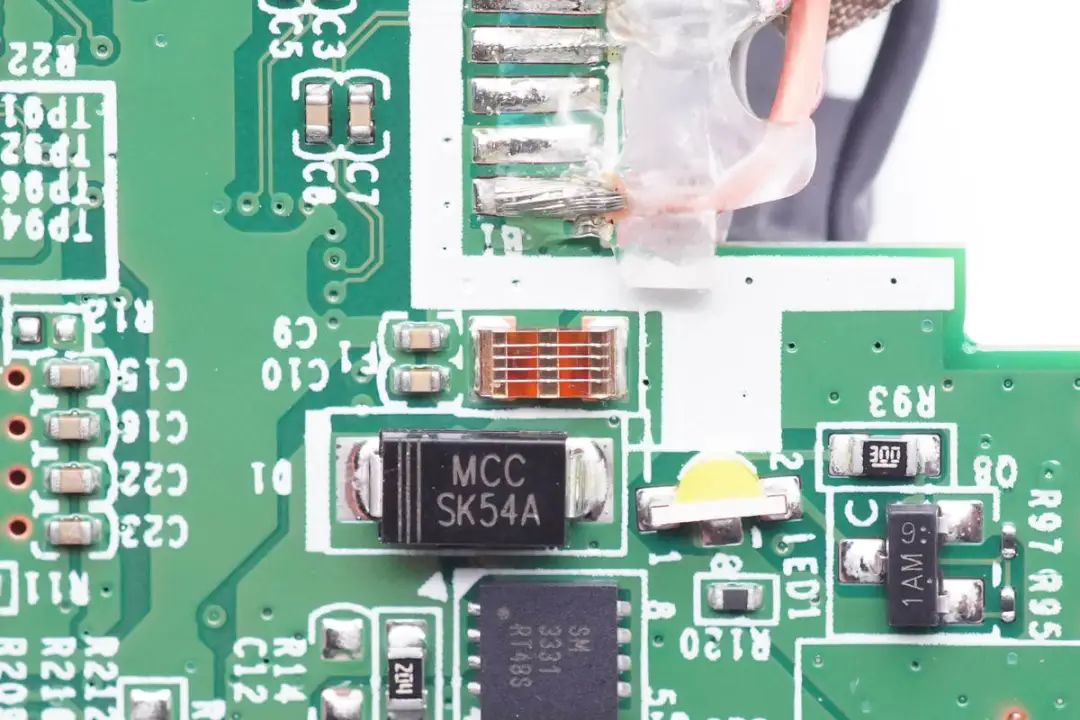

输入端保险丝特写。

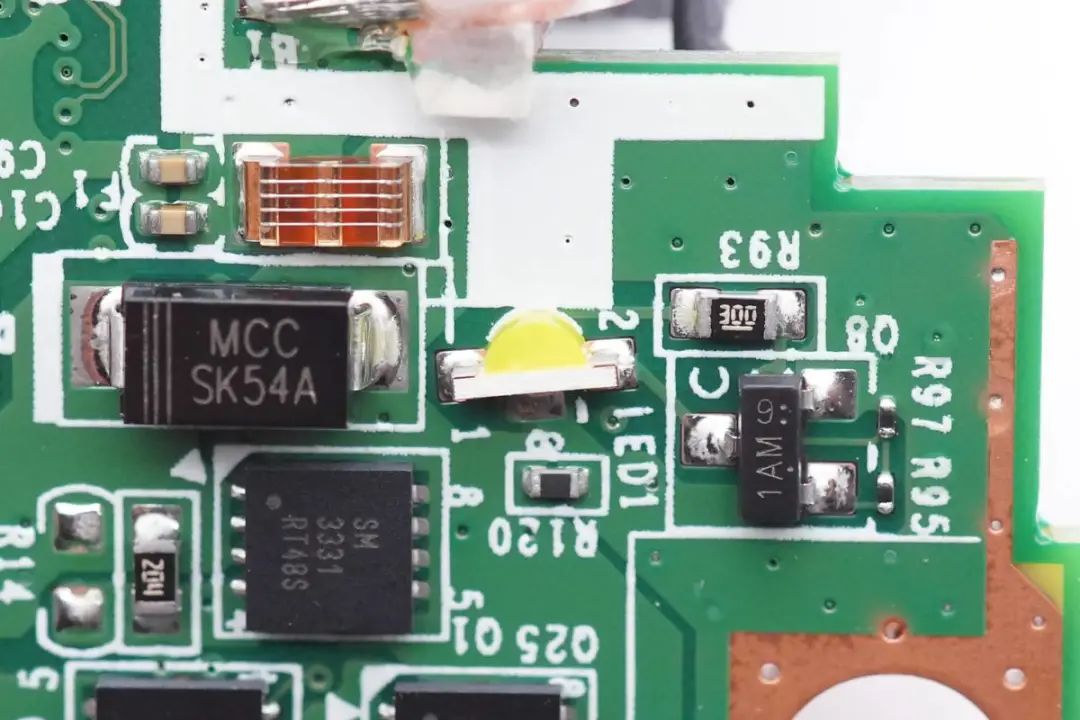

LED电源指示灯特写。

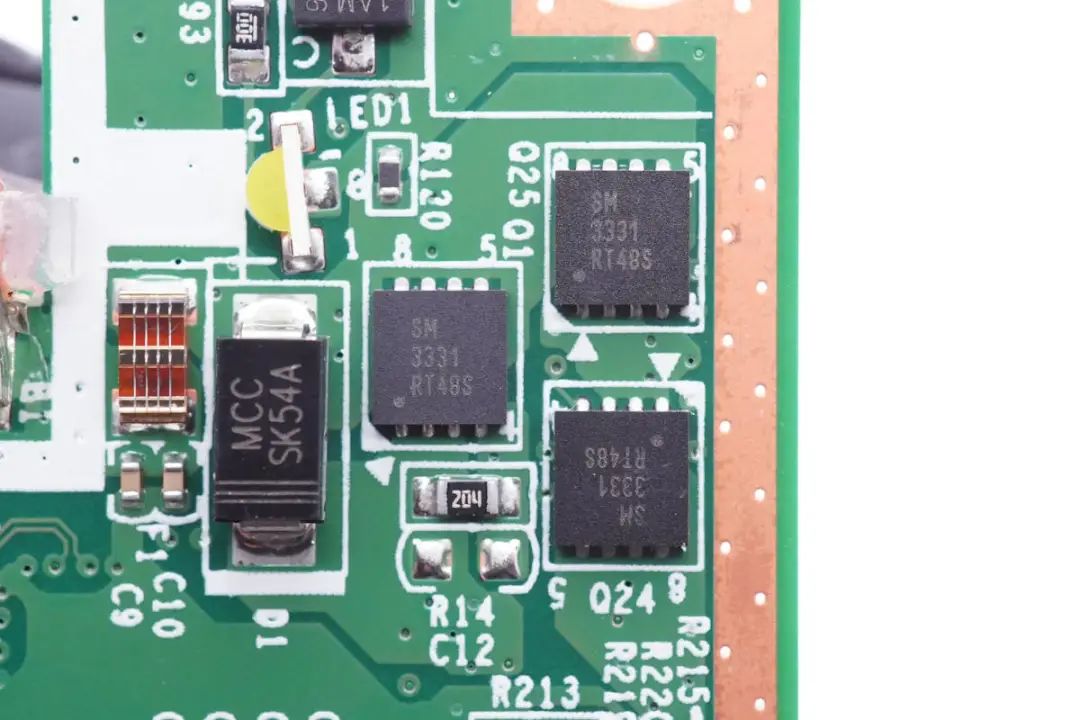

在指示灯后面是用于供电控制的MOS管。

输入端USB-C控制器来自英飞凌，型号CYPD2103，用于USB-C接口供电控制。

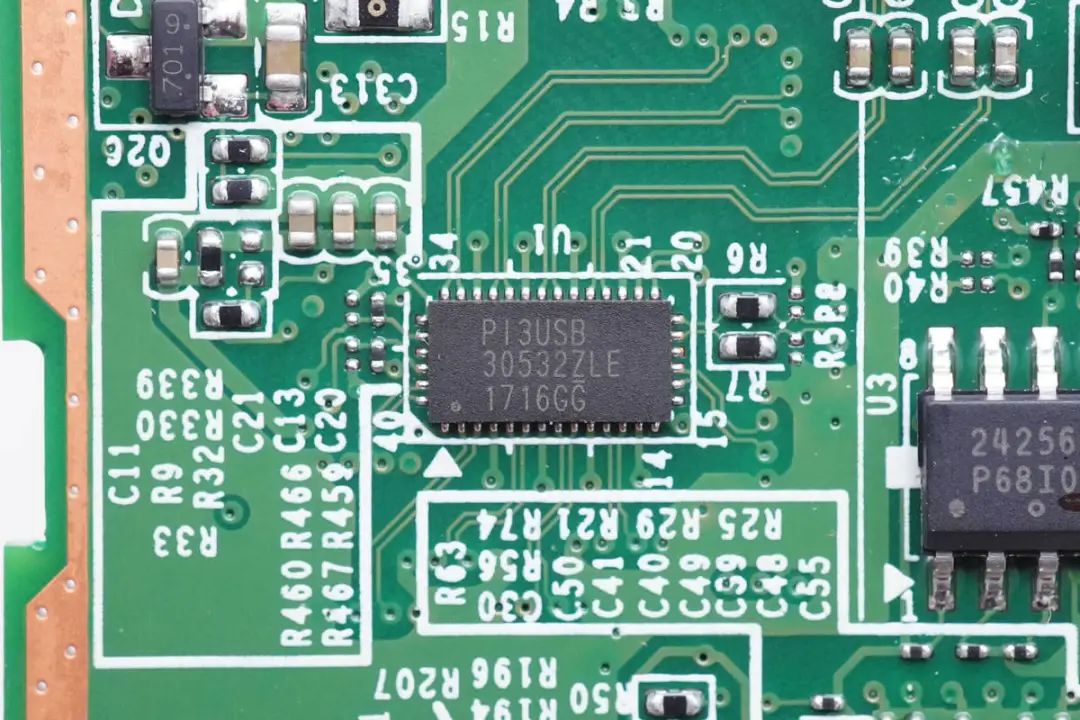

USB-C输入首先连接到DIODES PI3USB30532切换开关，用于转换USB3.0信号和DP信号。

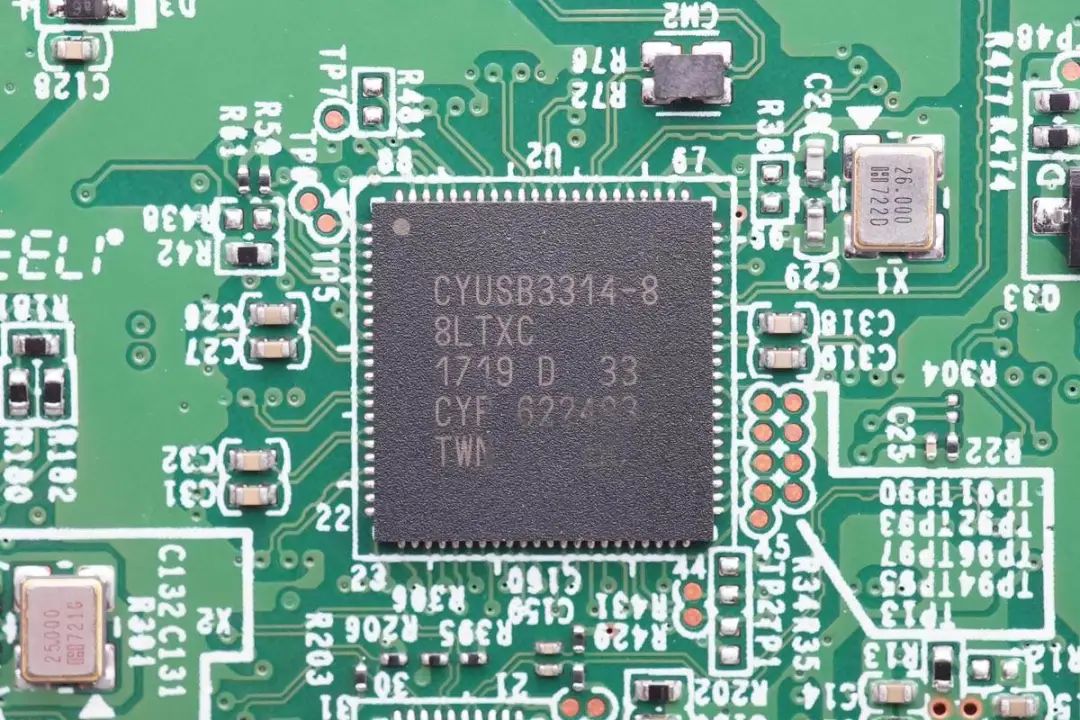

USB3.0集线器芯片来自英飞凌，型号为CYUSB3314，是HX3系列USB3.0集线器，具备4个接口扩展输出。内部集成M0内核的处理器，集成16KB RAM和32KB ROM，支持端口过电流保护功能。

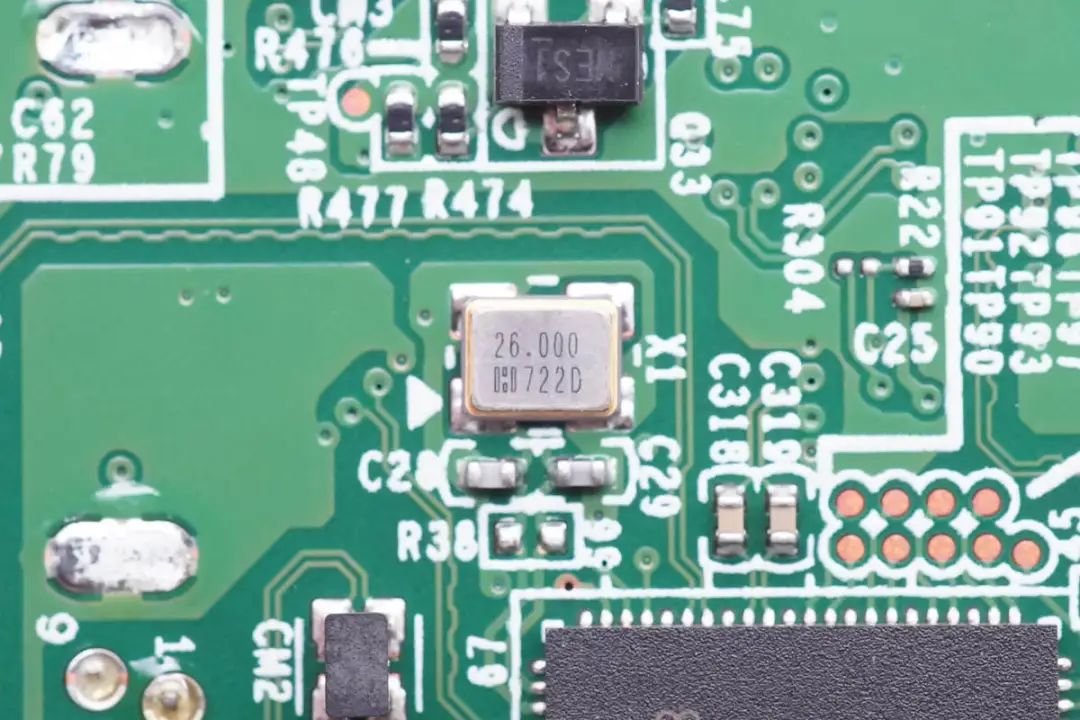

芯片外置26.000MHz时钟晶振特写。

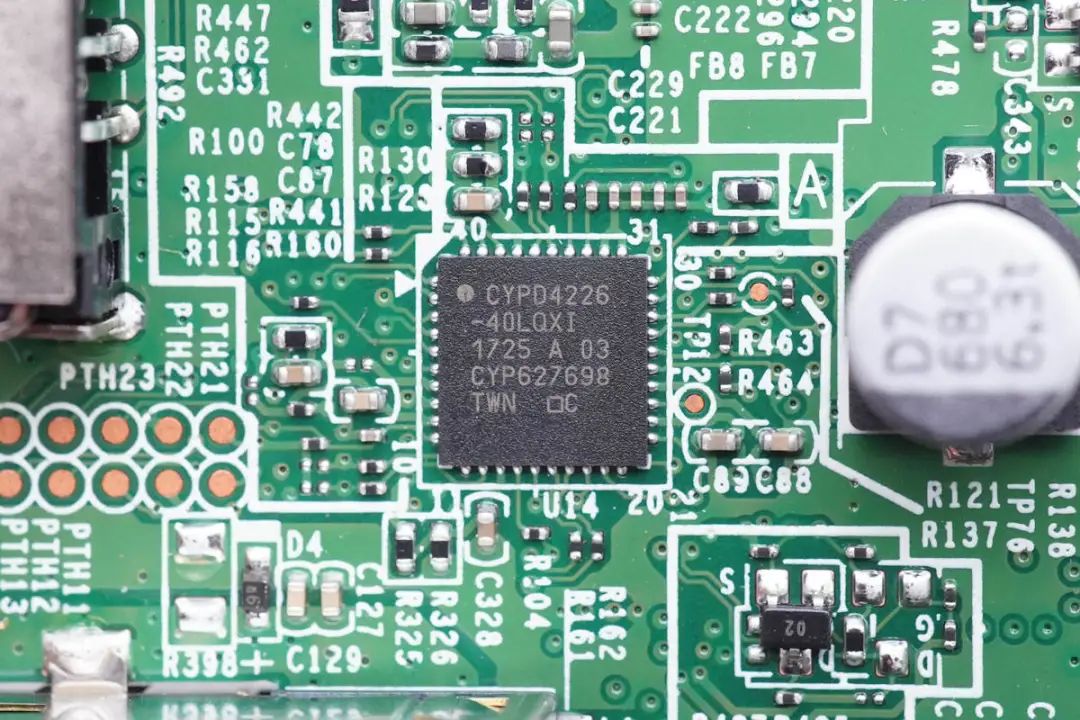

USB-C协议芯片来自英飞凌，型号为CYPD4226-40LQXI，属于EZ-PD CCG4系列，是一颗完整的双USB-C接口控制器，适用于笔记本电脑和扩展坞以及充电器应用。EZ-PD CCG4采用赛普拉斯专有的M0S8技术，内置32位 ARM M0处理器，具有128KB闪存和8KB内存，采用6*6mm QFN40封装。

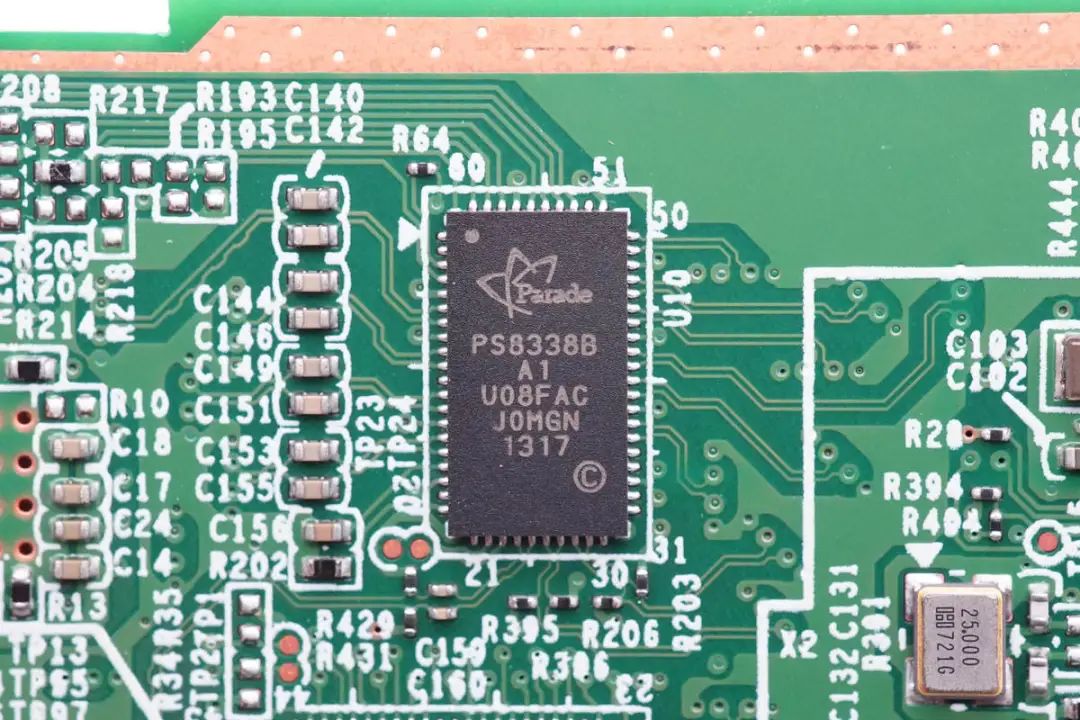

Parade 谱瑞 PS8338DP解复用器芯片，支持两路可选的DP信号输出，兼容DP1.2和双模式DP信号，单3.3V供电。

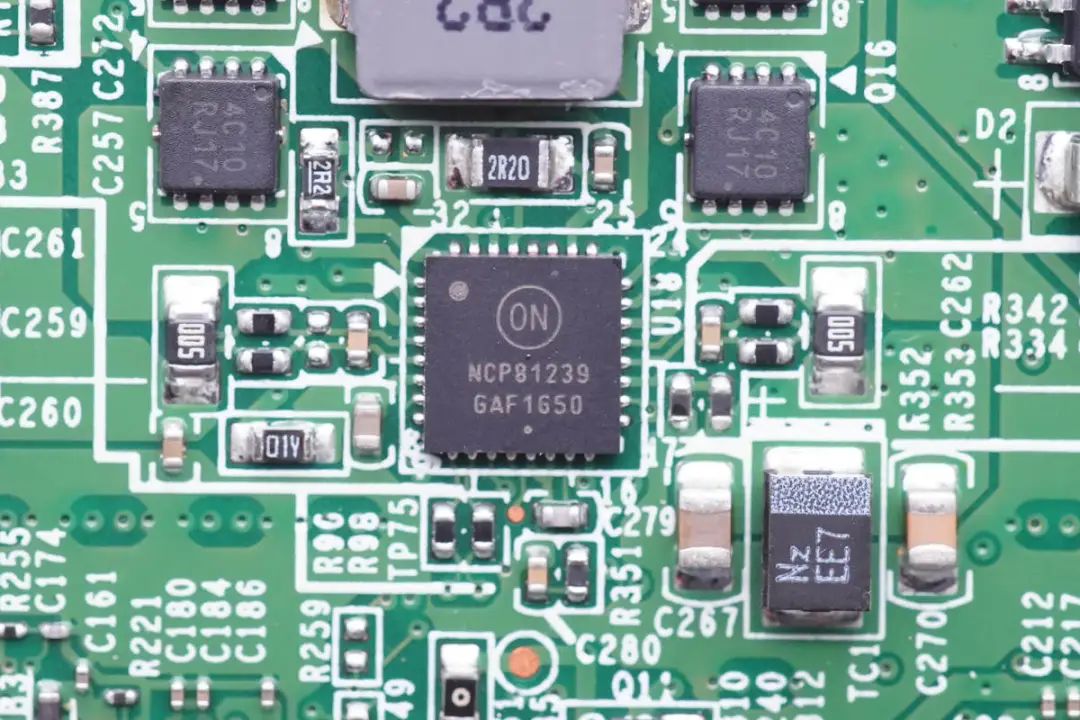

升降压主控采用安森美NCP81239，是一颗宽输入，4管H桥同步升降压控制器，采用i2c总线调压，符合USB PD下的功率传输规范。用于USB-C接口输出电压控制。

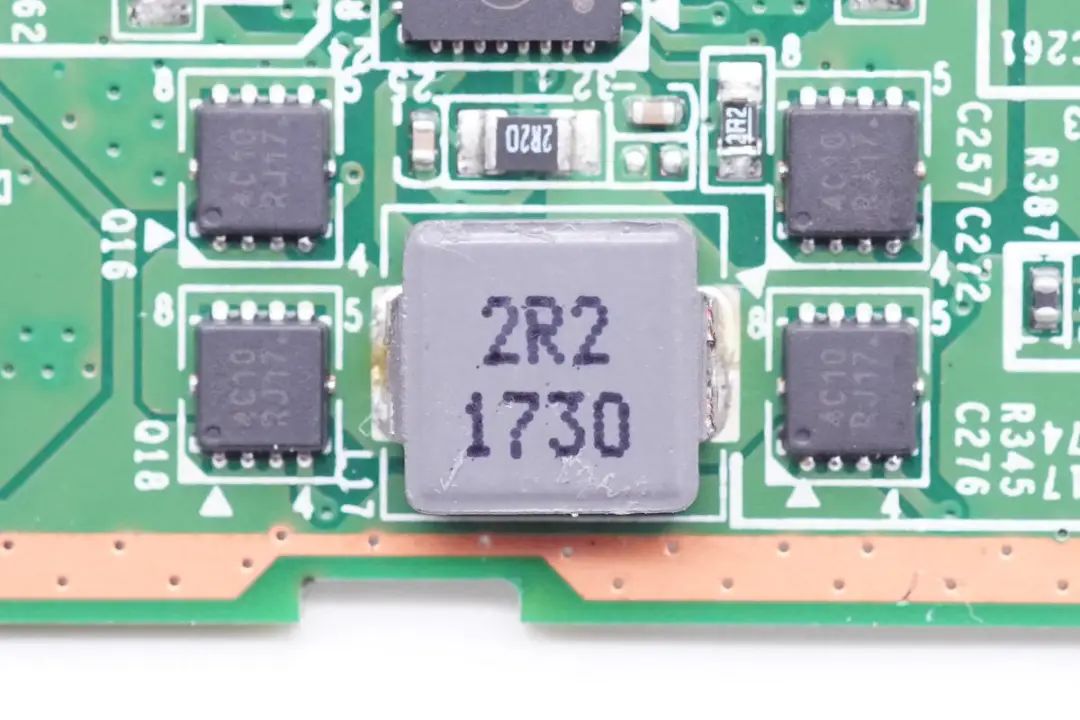

2R2合金电感用于升降压电压转换。

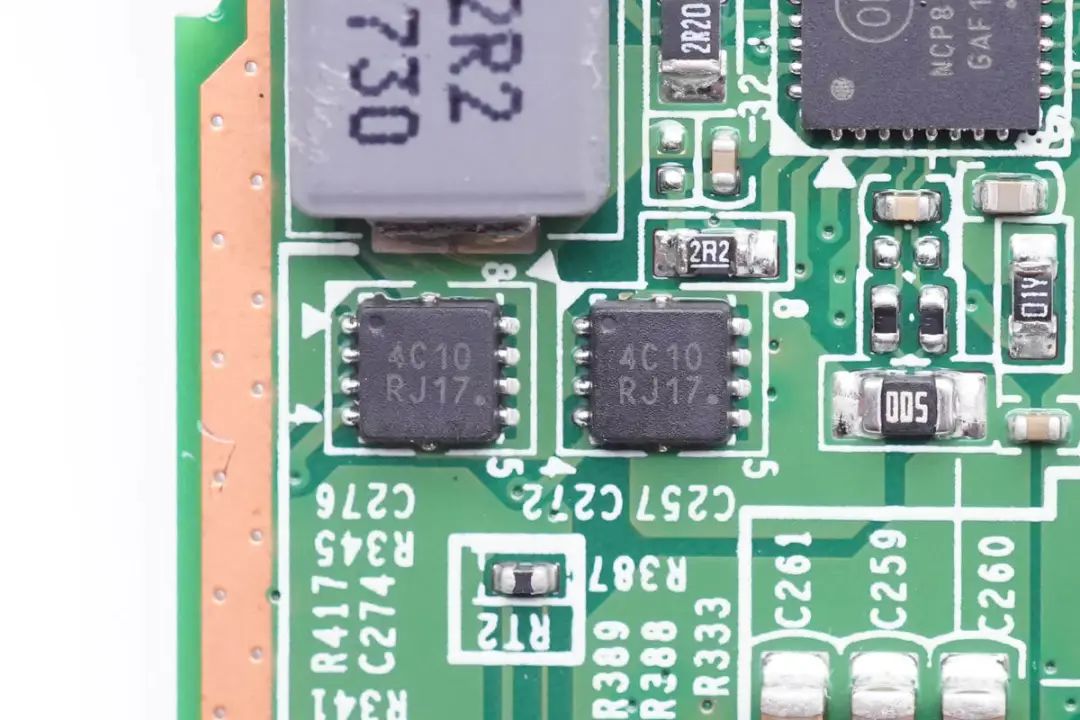

升降压电路使用安森美NTTFS4C10N开关管，丝印4C10，NMOS，耐压30V，导阻7.4mΩ，采用WDFN8封装。

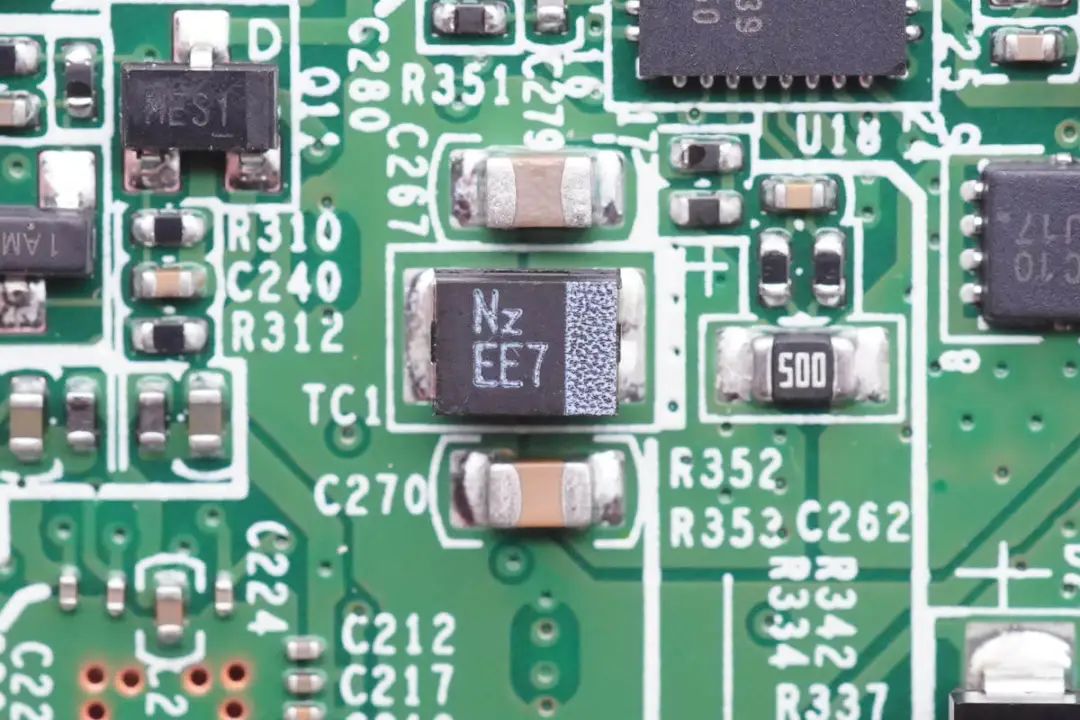

用于输出滤波的钽电容特写。

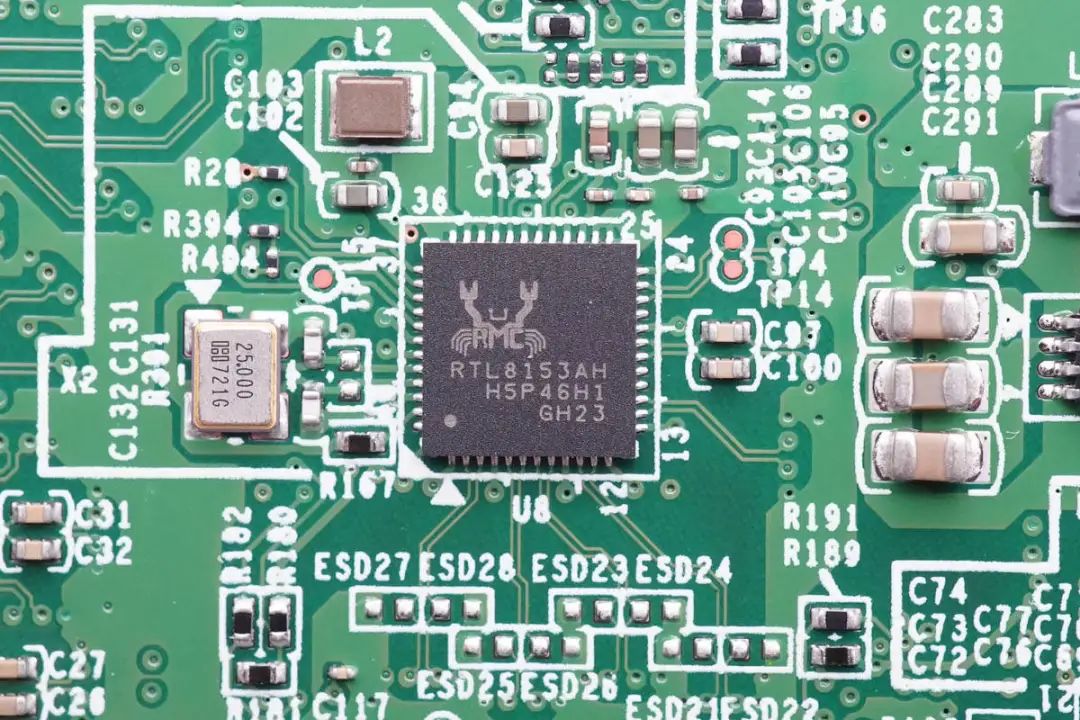

REALTEK瑞昱RTL8153，网卡桥接芯片，用于USB转换成网卡，支持USB3.0/2.0/1.1，支持10/100/1000M网络速率。

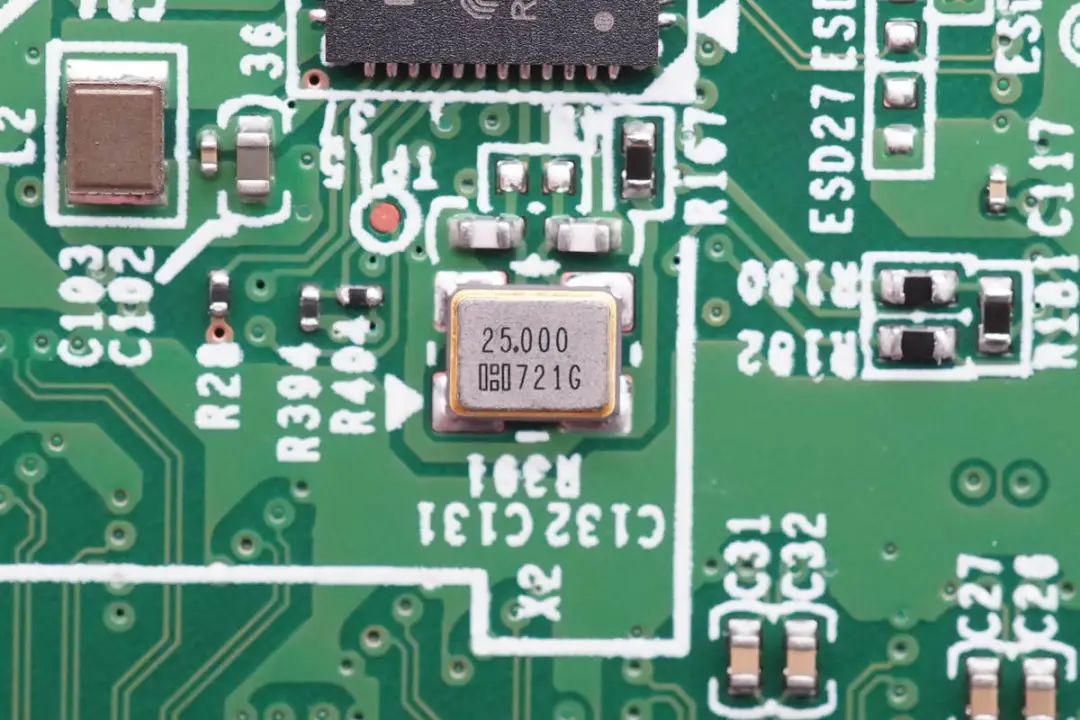

RTL8153外置25.000MHz时钟晶振特写。

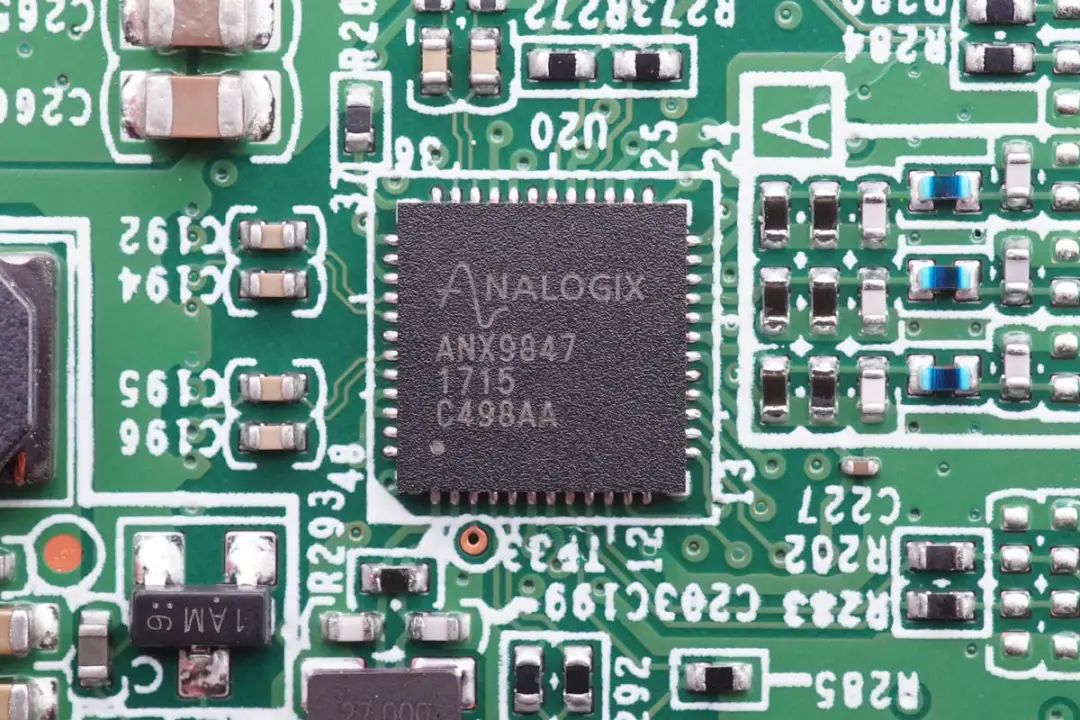

VGA转换芯片来自硅谷数模，型号ANX9847，用于DP信号转换为VGA输出。

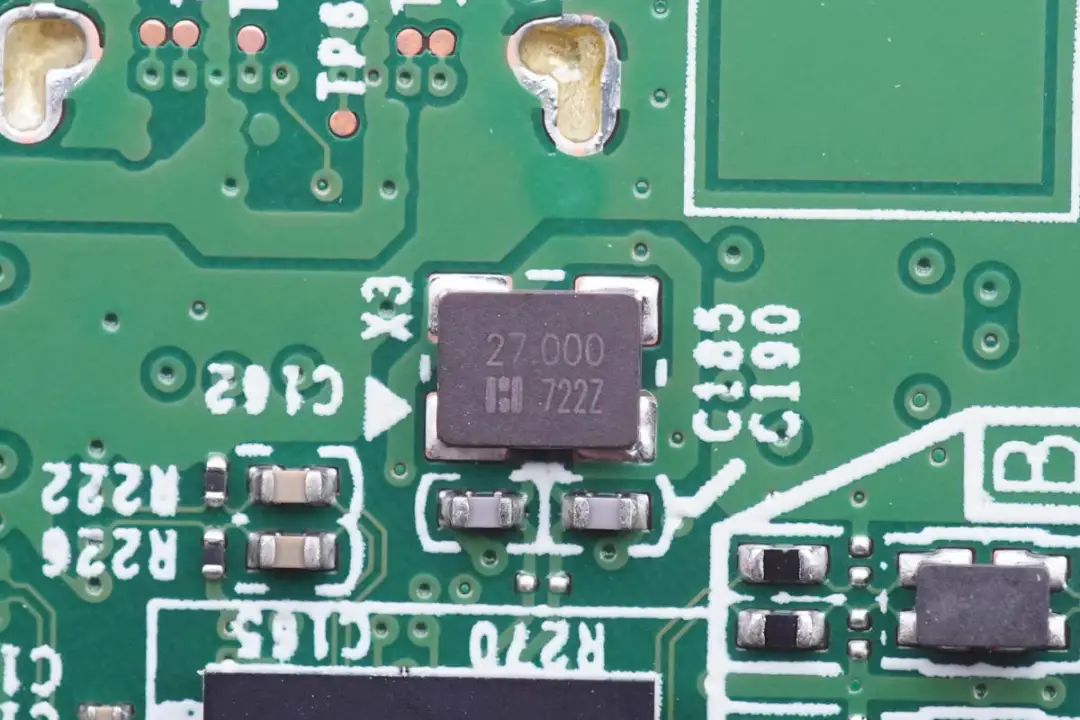

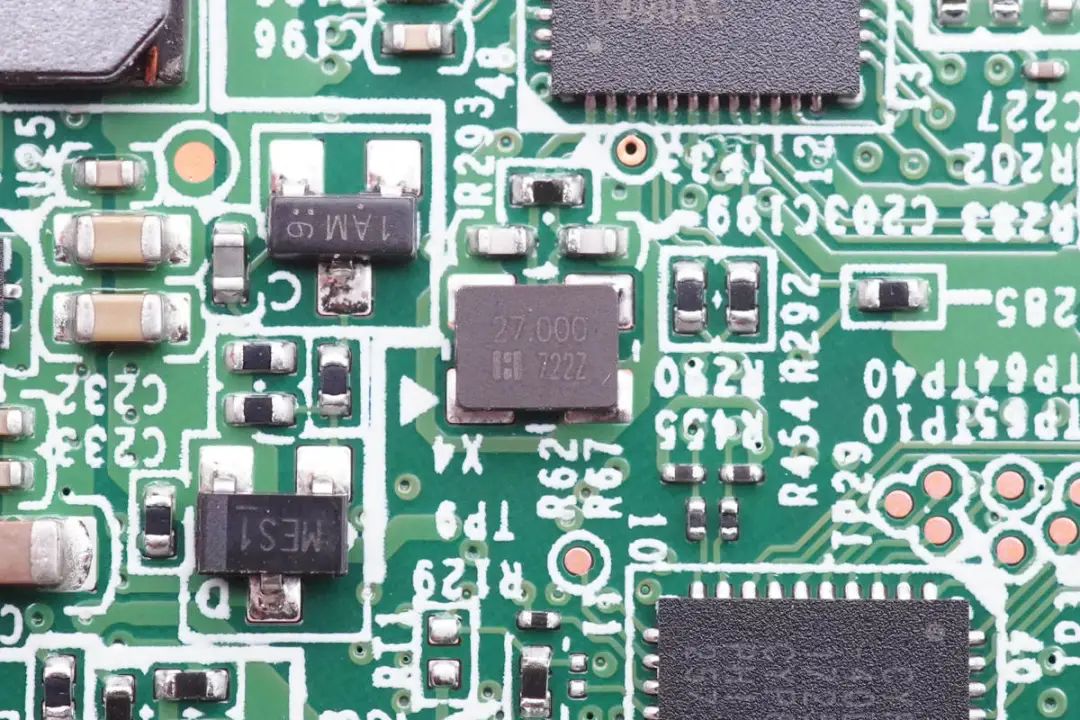

视频转换芯片外置27.000MHz时钟晶振特写。

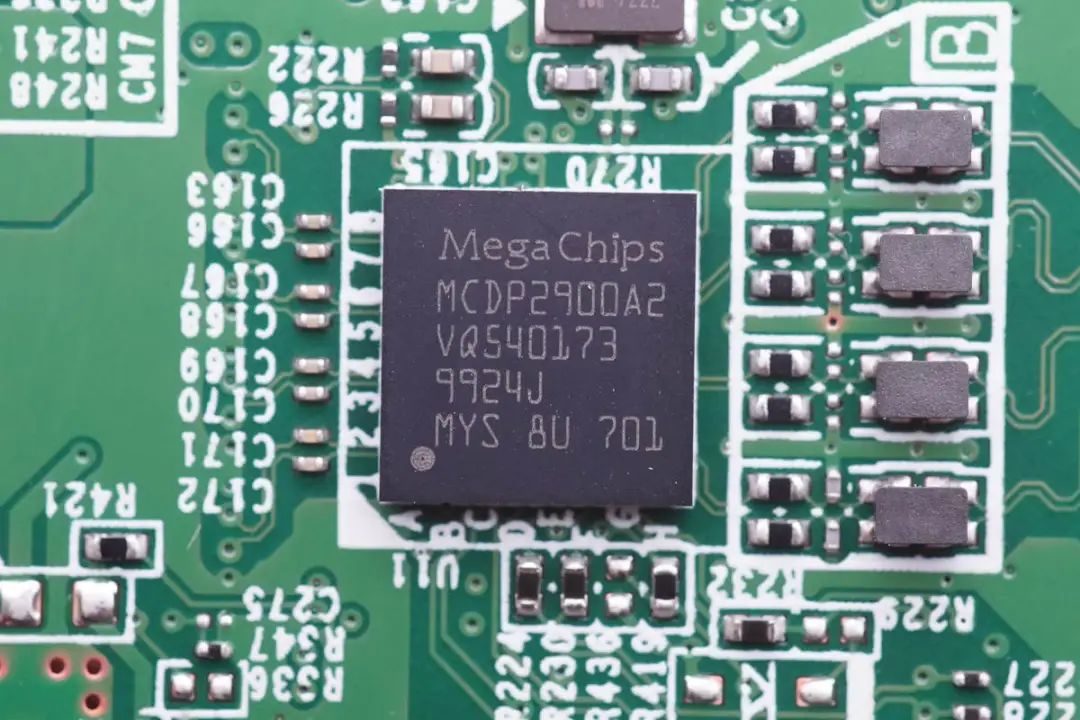

HDMI转换芯片来自MegaChips，型号MCDP2900A2，是一颗DP1.4到HDMI2.0的转换芯片。

外置27.000MHz时钟晶振特写。

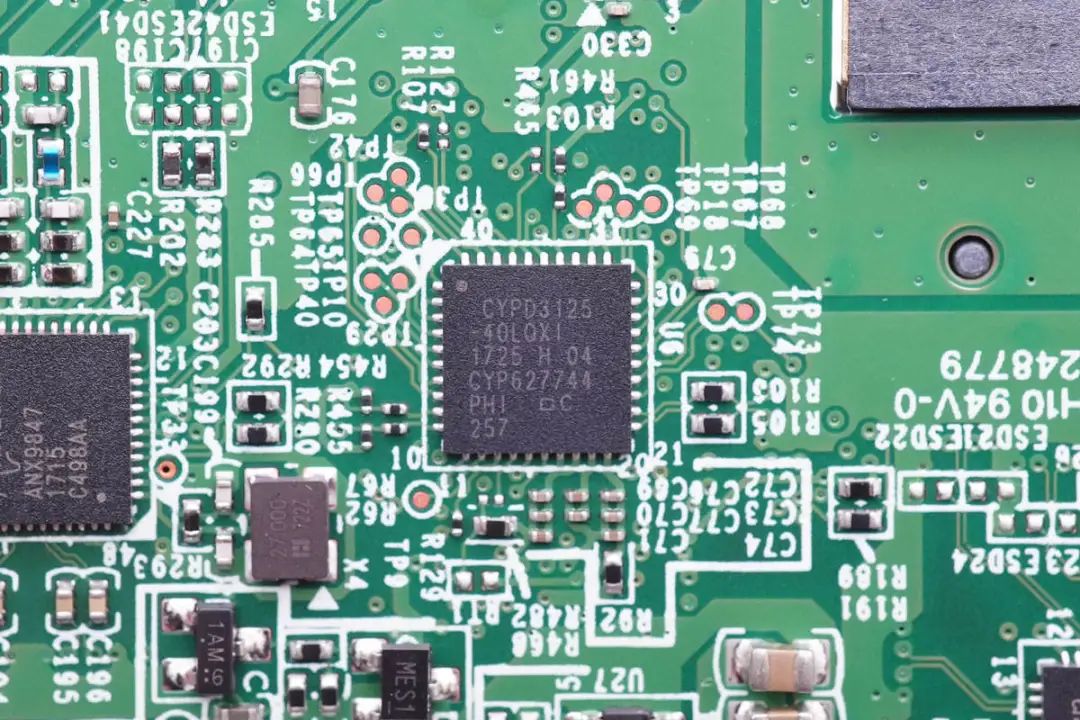

另外还使用了一颗英飞凌的协议芯片，型号为CYPD3125，是一颗高度集成的USB-C控制器。

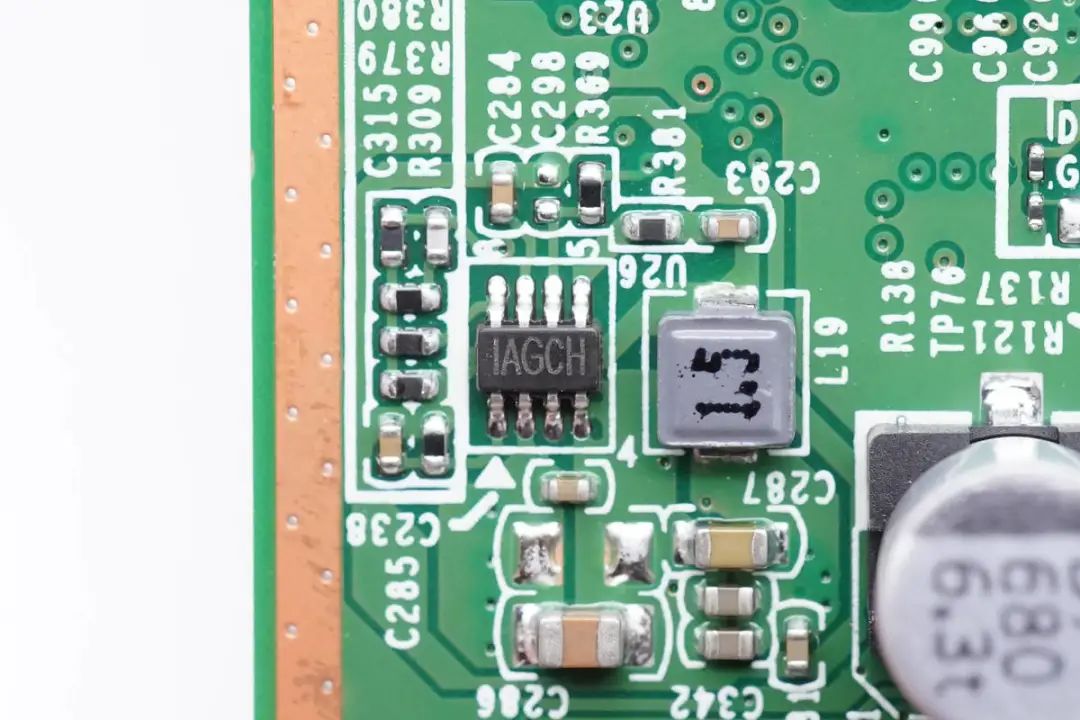

一颗降压芯片来自MPS，型号MP2159，是一颗6V输入电压的同步降压转换器，支持1A输出电流。

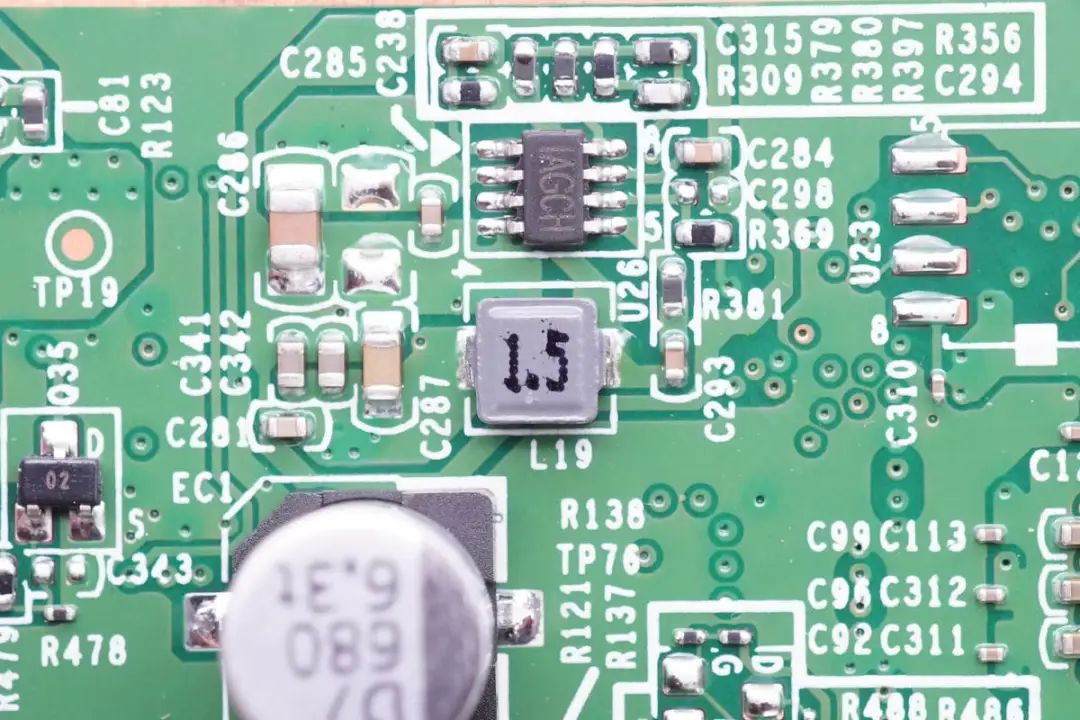

一颗降压芯片来自MPS，型号MP2315，是一颗24V输入电压的同步降压转换器，支持3A输出电流。

配套的1.5μH降压电感特写。

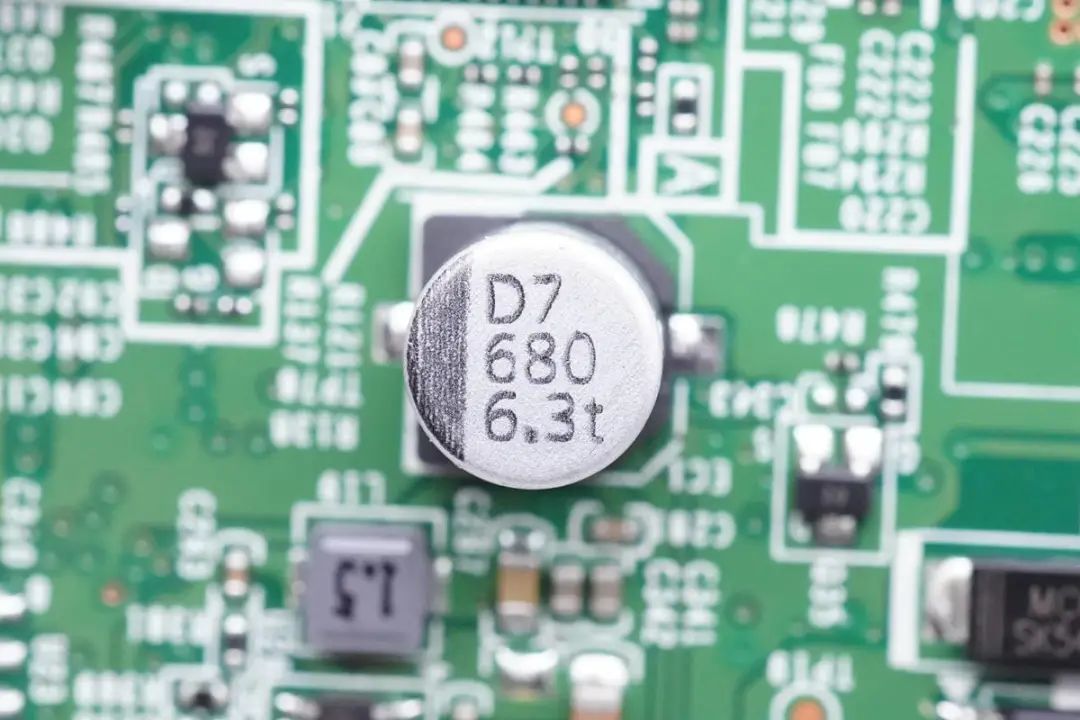

一颗输出滤波电容规格为680μF 6.3V。

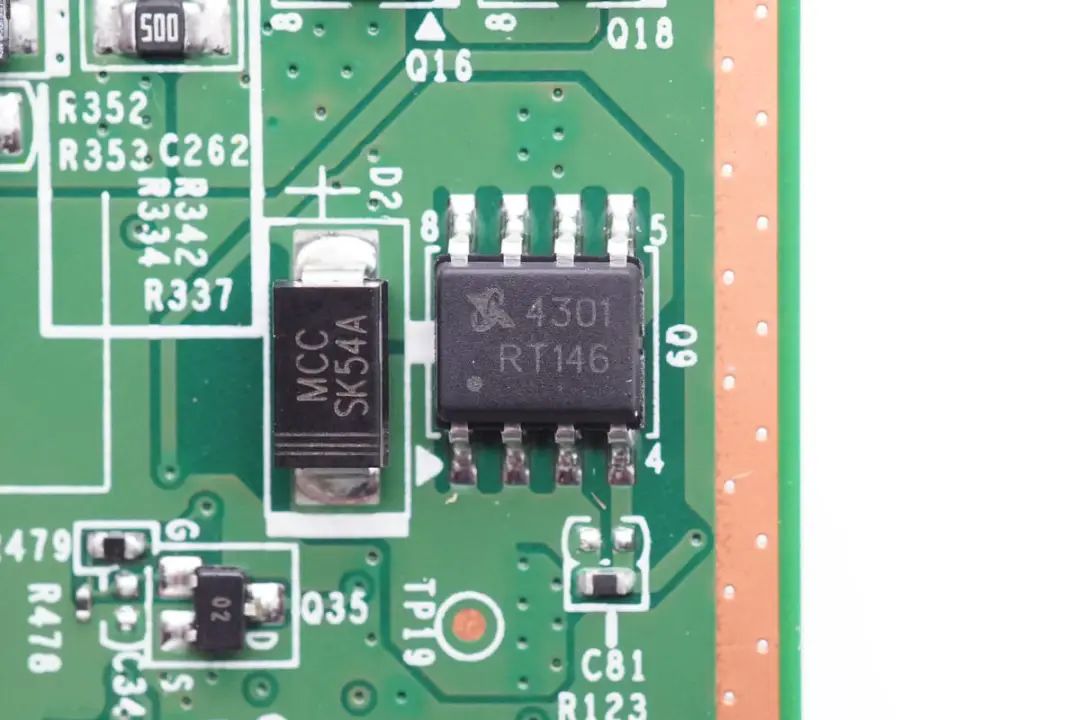

一颗PMOS来自大中，型号SM4301，耐压30V，导阻6.8mΩ，采用SOP8封装，用于供电控制。

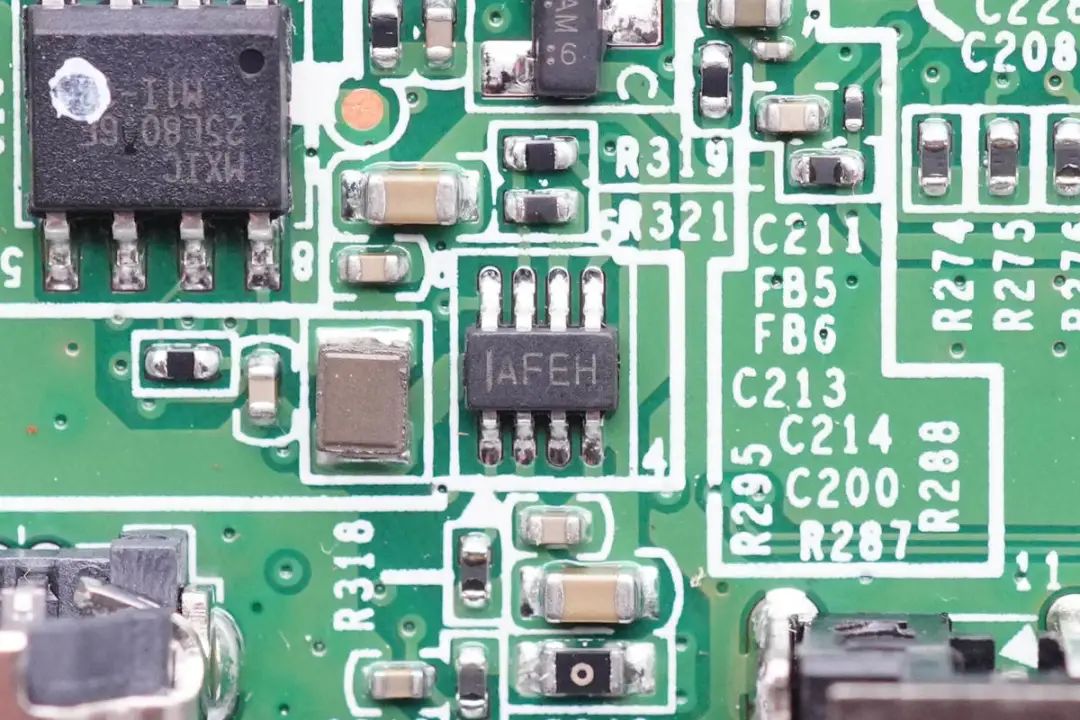

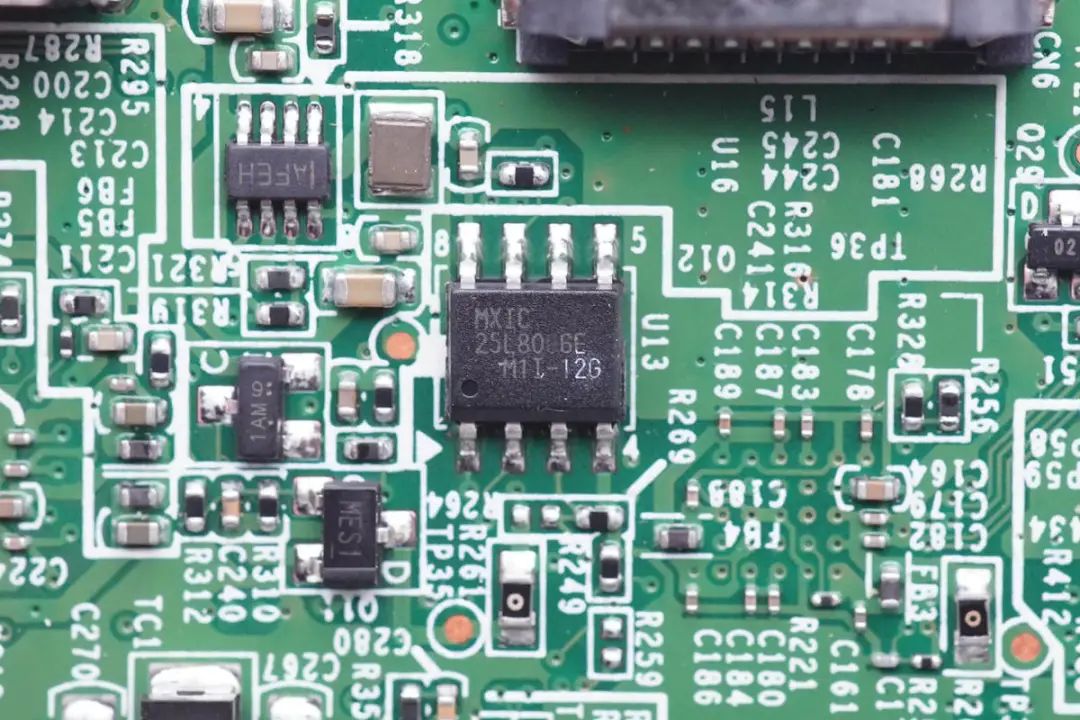

一颗存储器来自旺宏，型号为MX25L8006E，是一颗1MB的存储器，用于参数配置存储。

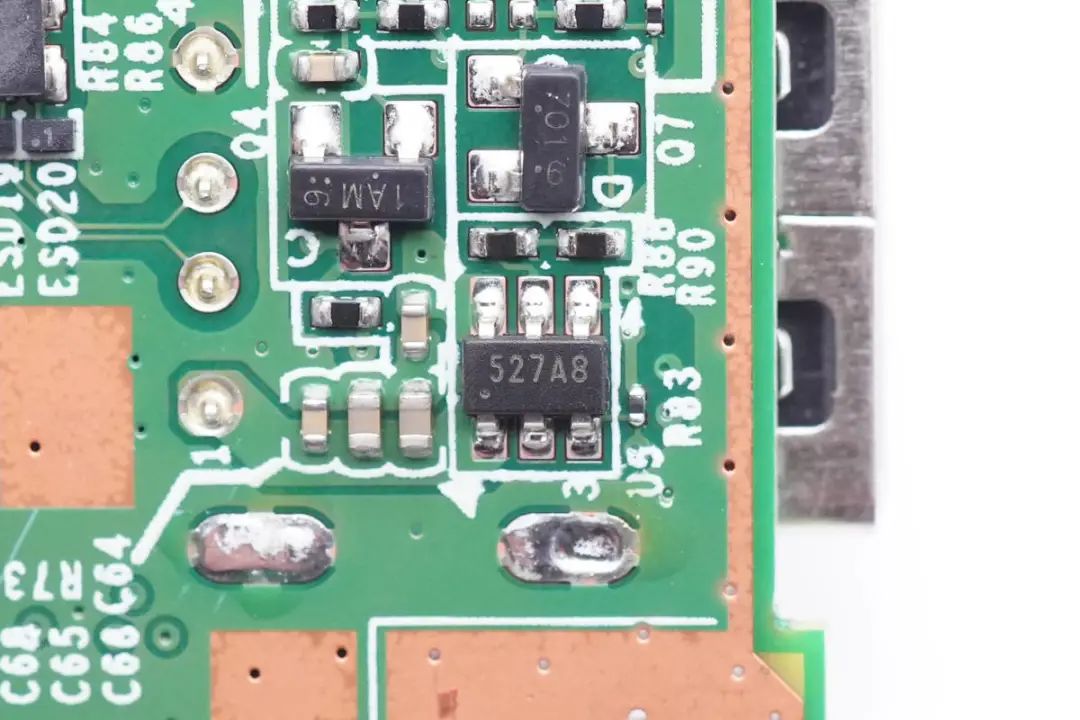

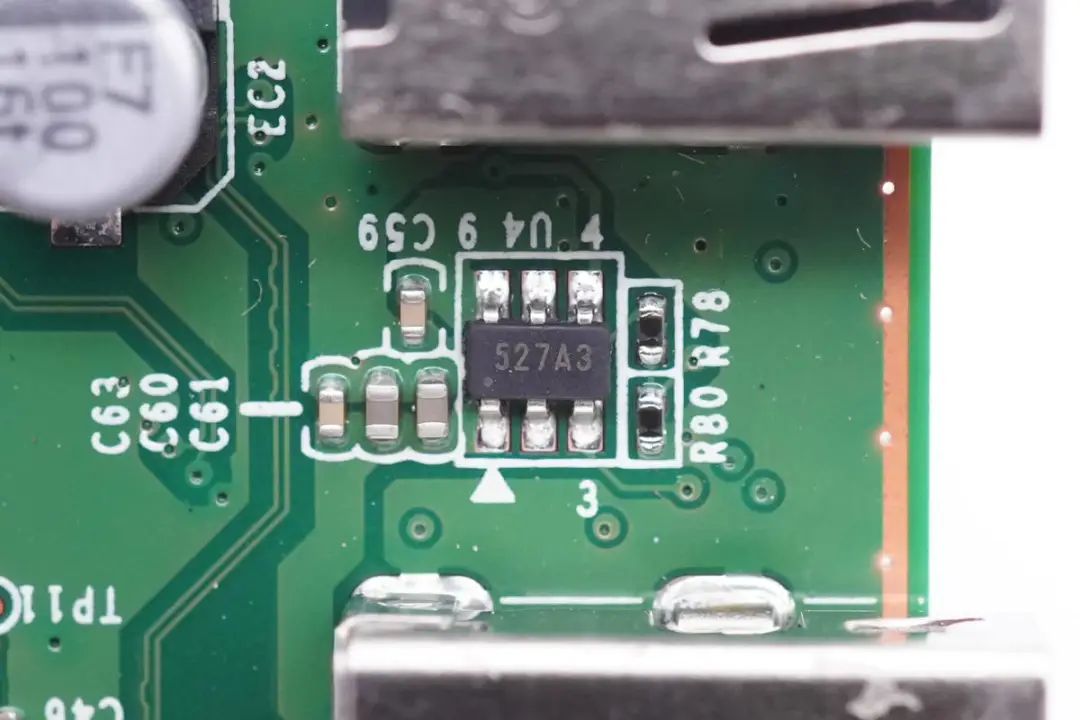

用于USB-A口的过流保护芯片。

用于USB-A口的过流保护芯片。

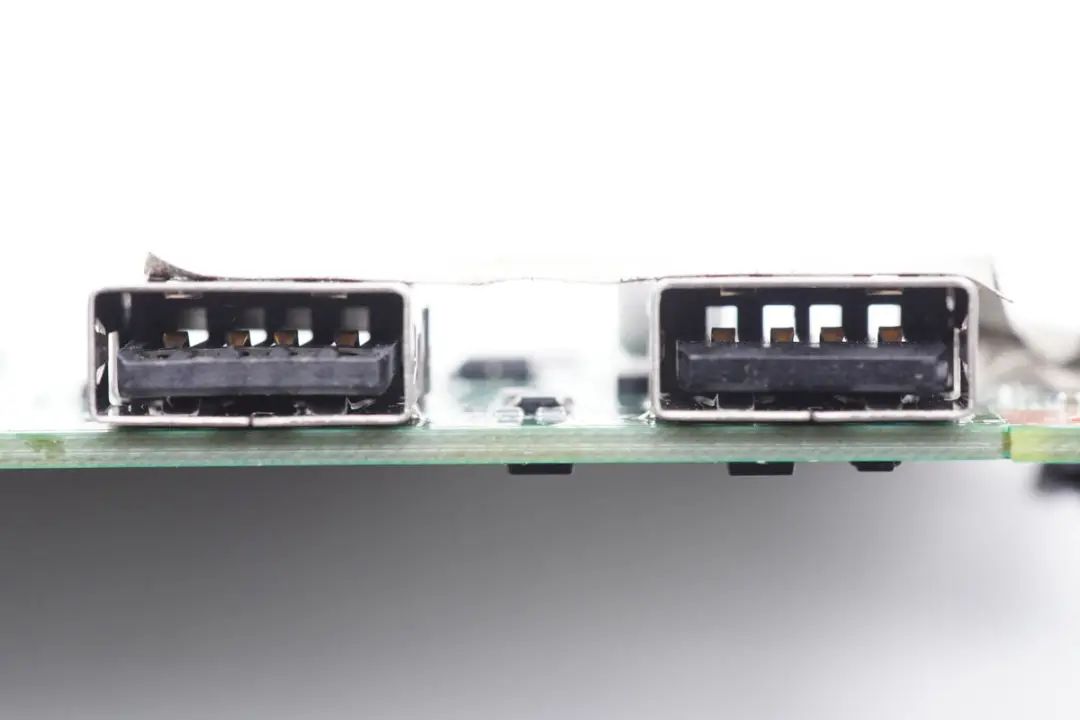

USB-A母座采用过孔焊接，其中右侧靠近线缆侧的接口为USB2.0，左侧接口为USB3.0。

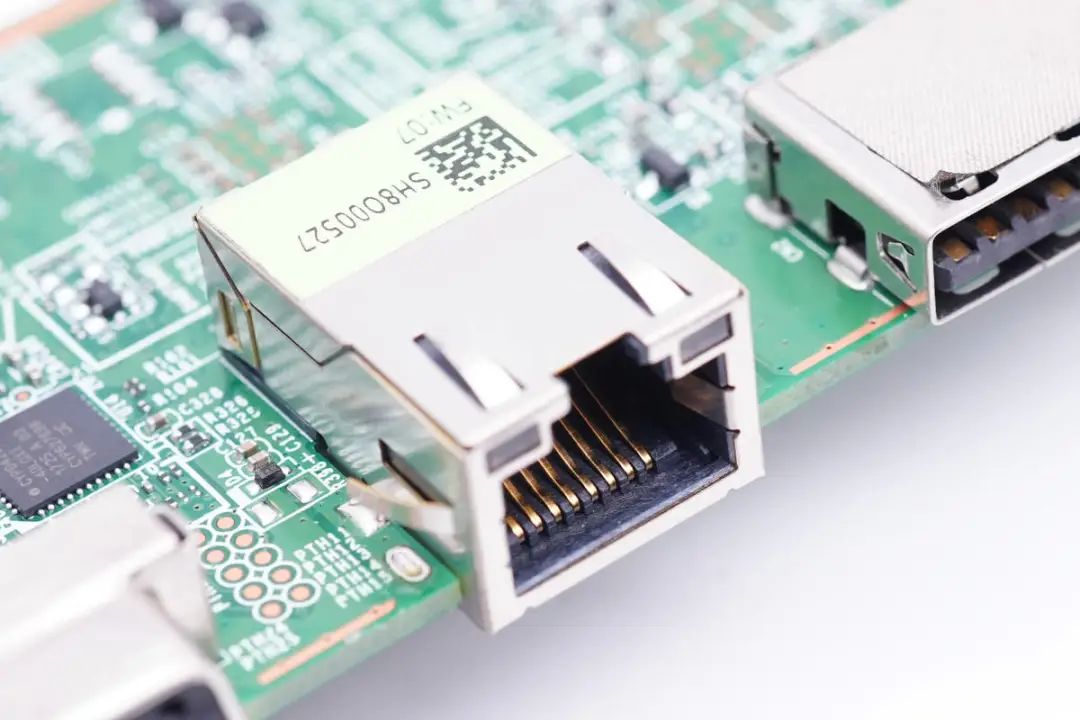

RJ45有线网口特写，带有连接指示灯，金属屏蔽外壳。

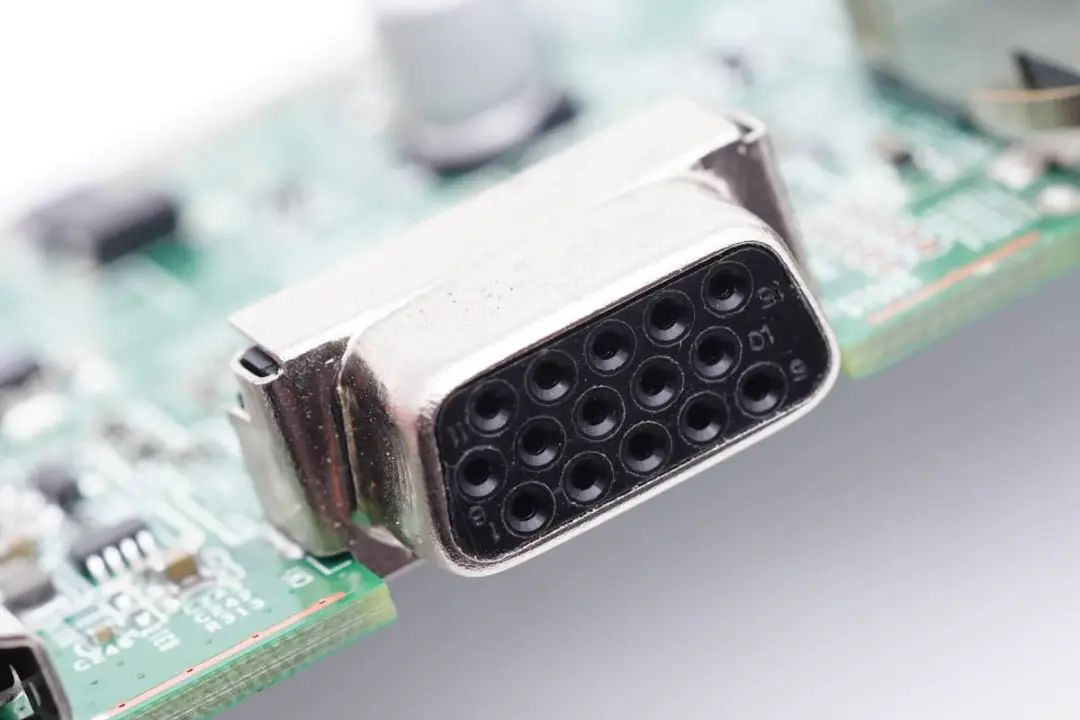

VGA接口为过孔焊接。

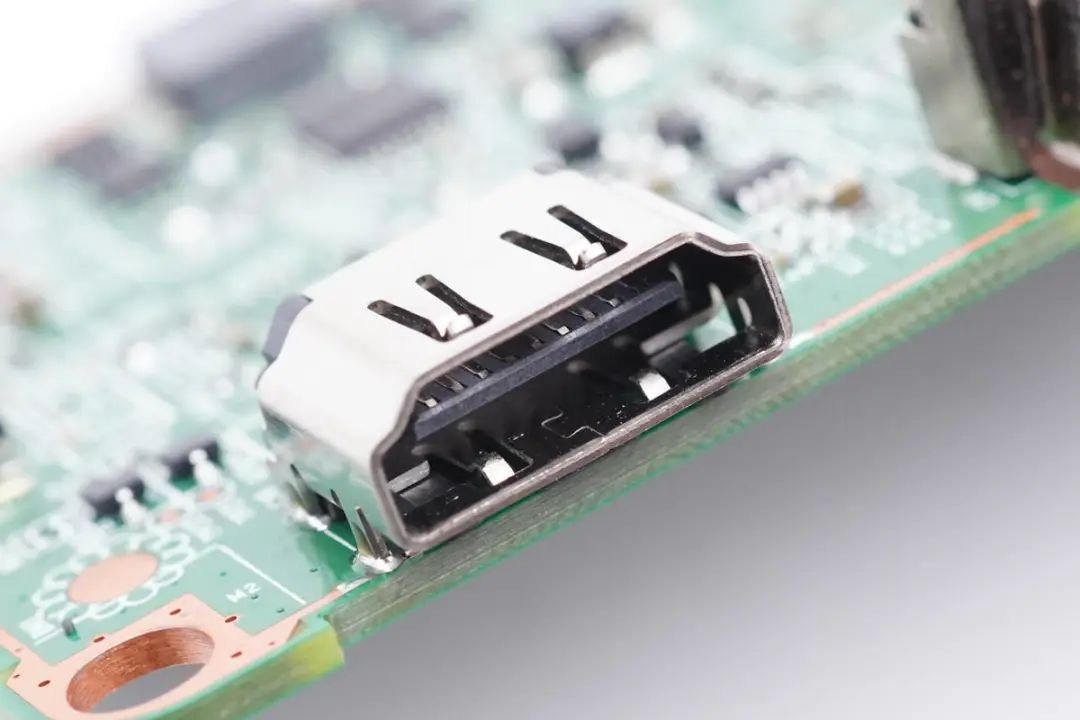

HDMI接口过孔焊接固定。

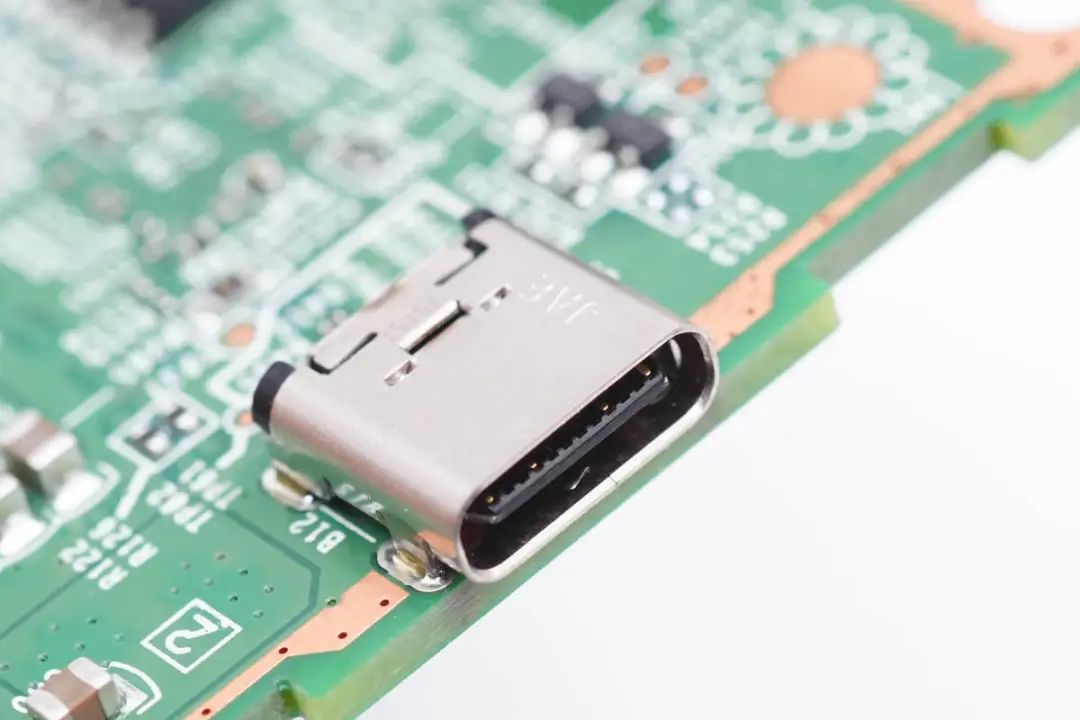

USB-C母座采用过孔焊接固定。

全部拆解一览，来张全家福。

充电头网拆解总结

惠普这款USB-C扩展坞采用自带线缆设计，更加强化USB-C一线通理念。扩展坞自带VGA，HDMI接口，方便扩展屏幕。有线网络的支持，使得连接更加稳定。自带一个USB3.0接口可以用来扩展存储设备，USB2.0接口可以用来连接鼠标，并且支持USB-C充电，大大简化笔记本使用及周边外设。

充电头网通过拆解了解到，扩展坞外壳内部采用铝合金屏蔽，有效避免干扰，扩展坞内部采用英飞凌 PD协议芯片和USB HUB，USB信号输入通过DIODES切换开关分为USB信号和DP信号，并通过相应的转换芯片转成HDMI和VGA信号输出。USB-A口均采用过流保护开关进行过流限制，内部的用料和做工相当不错。
