关于芯动神州，国产模拟半导体新兵

▲芯动神州科技是一家落户上海及天津的集成电路设计公司，产品主要面向高可靠工业市场，按照应用场景推出3大系列产品，满足不同客户的需求。

• 工业信号链：高精度数模转换，模数转换器。

• 工业信号链：信号传输。

• 工业信号链：工业传感器芯片。

国家电网国产化现状，核心器件国外垄断

▲中国幅员辽阔，电力作为主要的能源肩负着举足轻重的作用，而电力传输中的电力保护设备在我们国家也变得尤为重要。我们国家的电力传输设备已经实现了国产化，国内很多企业研发出相关的设备给予国家电网足够的安全和保障。电力系统传输（发输变配）让整个电网有条不紊的工作，而其中电力保护设备承担着这个电网中的信号采集，分析，控制，通信四个主要的功能。

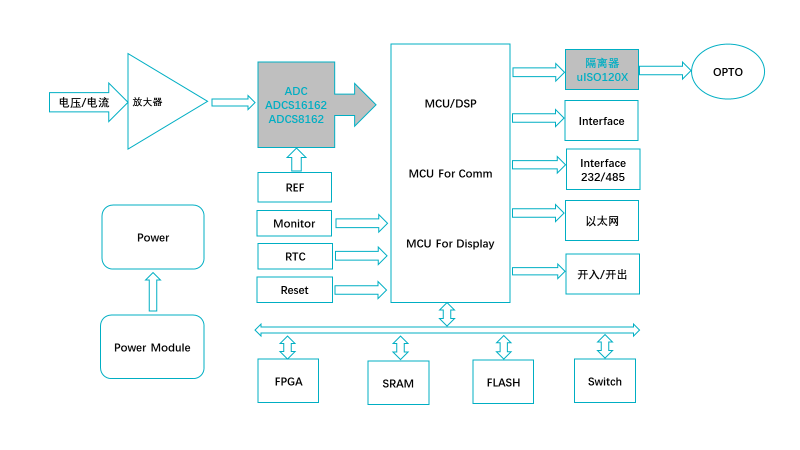

▲电力保护设备中最核心的功能需要同时采集电流和电压的多个信号，其中数模转换芯片一直依赖于进口芯片，同时搭配这颗主流的多采样ADC（AD7606,AD7616，ADS8588S,ADS8686)的周边器件也大多数依赖于进口。其中主要的核心部件ADC仅有国外品牌可以支持。

芯动神州ADCS16162流片成功

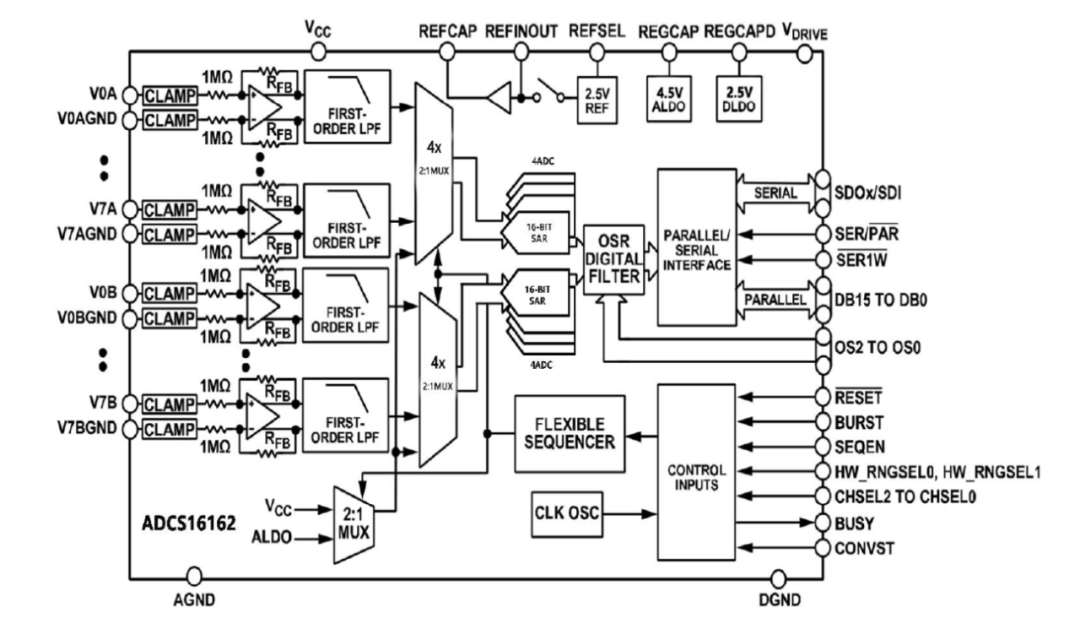

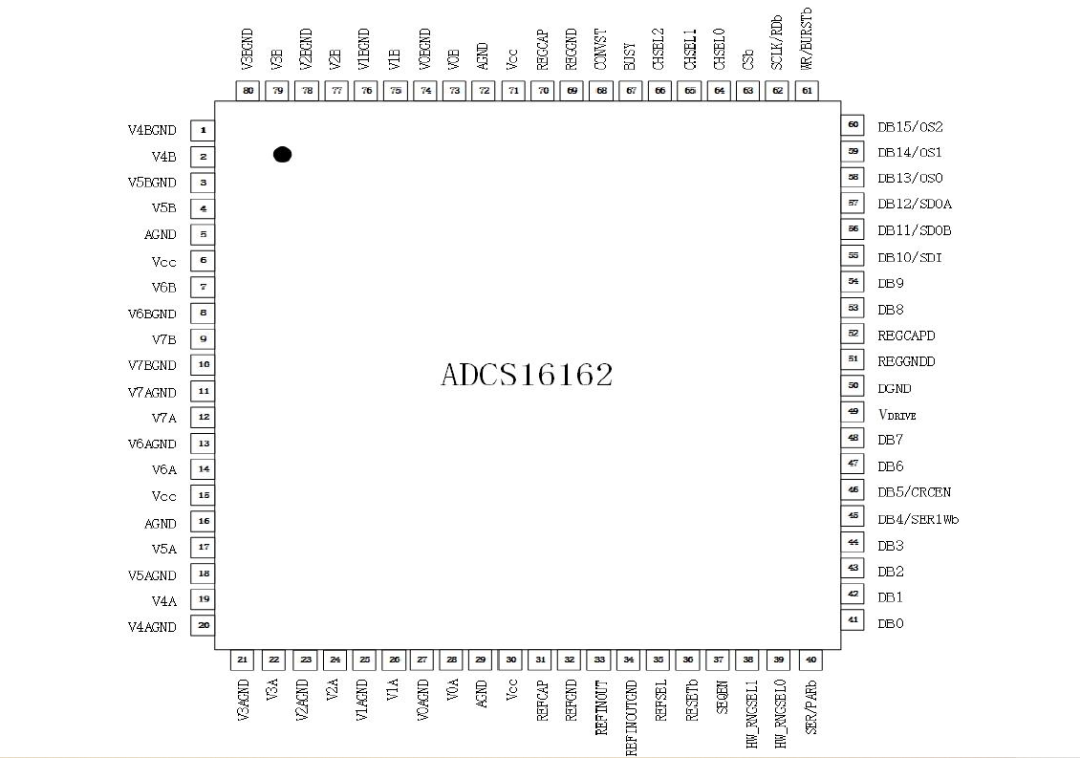

▲芯动神州国产ADCS16162为16位16通道同步采样200kSPS模数转换器ADC。芯片具有高度集成的模拟前端，每个器件包含了模拟输入箝位保护，增益调节放大器，抗混叠滤波器和16个独立的16位SAR ADC核。器件内置了灵活的数字滤波器和高精密低温漂2.5V电压基准及缓冲器，具有高速并行接口和串行接口。

▲ADCS16162是一款 16 位DAS，支持对 16 通道进行双路同步采样。ADCS16162采用 5 V单电源供电，可以处理±10 V 、 ±5 V 和±2.5 V真双极性输入信号，同时每对通道均能以高达 1 MSPS的吞吐速率和 90.5 dB SNR采样。利用片内过采样模式 可实现更高的SNR性能(过采样率 (OSR) 为 2 时， SNR为 92 dB)。

输入箝位保护电路可以耐受高达±16 V的电压。无论以何种 采样频率工作， ADCS16162的模拟输入阻抗均为 1 MΩ。它采用 单电源工作方式，具有片内滤波和高输入阻抗，因此无需驱 动运算放大器和外部双极性电源。

该器件均内置模拟输入箝位保护、一个双路 16 位电荷再分 配 SAR 模数转换器 (ADC)、一个灵活的数字滤波器、 2.5 V 基准电压源和基准电压缓冲器以及高速串行和并行接口。

ADCS16162兼容串行外设接口 (SPI)/QSPI/DSP/MICROWIRE。功能替换ADI AD7616和TI 的ADS8686.

ADCS8162,完美替换ADI7606

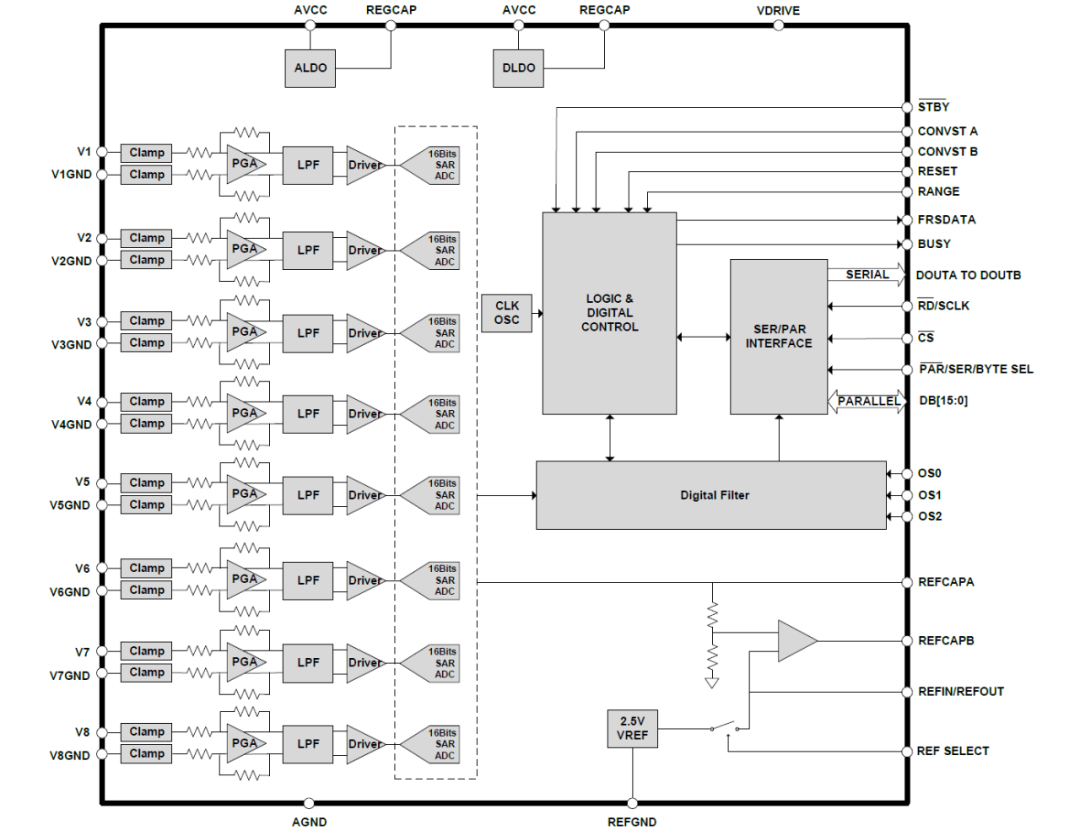

▲基于客户端的应用需求，芯动神州同时发布了国产ADCS8162为16位8通道同步采样200kSPS模数转换器ADC。芯片具有高度集成的模拟前端，每个器件包含了模拟输入箝位保护，增益调节放大器，抗混叠滤波器和8个独立的16位SAR ADC核。器件内置了灵活的数字滤波器和高精密低温漂2.5V电压基准及缓冲器，具有高速并行接口和串行接口。

▲ADCS8162采用单一的5V供电，模拟电压输入范围支持真双极性±10V和±5V信号输入，同时所有通道均可达到200ksps的采样率，支持单端和差分输入模式。输入箝位电压保护±16.5V，实际测试可达±18V，每通道模拟输入阻抗高达1MΩ，模拟输入通道设计ESD电压为±9kV，比竞争对手±7kV的ESD保护电压更加有保障。

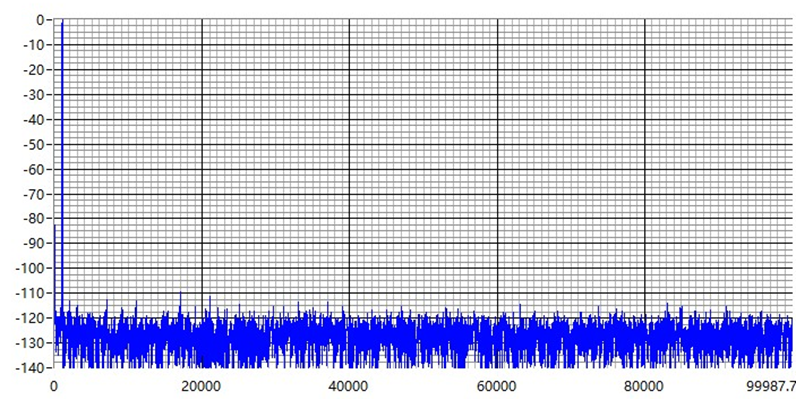

▲ADCS8162可以提供卓越的直流和交流特性。噪声有效值小于1LSB，总非调整误差小于±6LSB，电压基准温度漂移最大10ppm/℃，全温范围可以实现0.2%的系统精度。交流特性方面，信噪比可达89.6dB，总谐波失真106dB，有效位数可达14.48位，通道间隔离度可达105dB，同时ADCS8162具有宽工作温度范围-40-125℃。产品可以完美兼容ADI的AD7606和TI的ADS8588S。

ADCS8162主要特性

• 8 路同步采样输入

• 真双极性模拟输入范围：±10V、±5V

• 5V 单模拟电源，VDRIVE: 2.3V至5V

• 完全集成的数据采集解决方案

• ±16.5V 模拟输入箝位保护

• 具有1MΩ 模拟输入阻抗的输入缓冲器

• 二阶抗混叠模拟滤波器

• 片内10ppm/℃精密基准电压源及缓冲

• 16 位、200kSPS ADC（所有通道）

• 通过数字滤波器提供过采样功能

• SPI/QSPI/MICROWIRE/DSP 兼容
• 性能

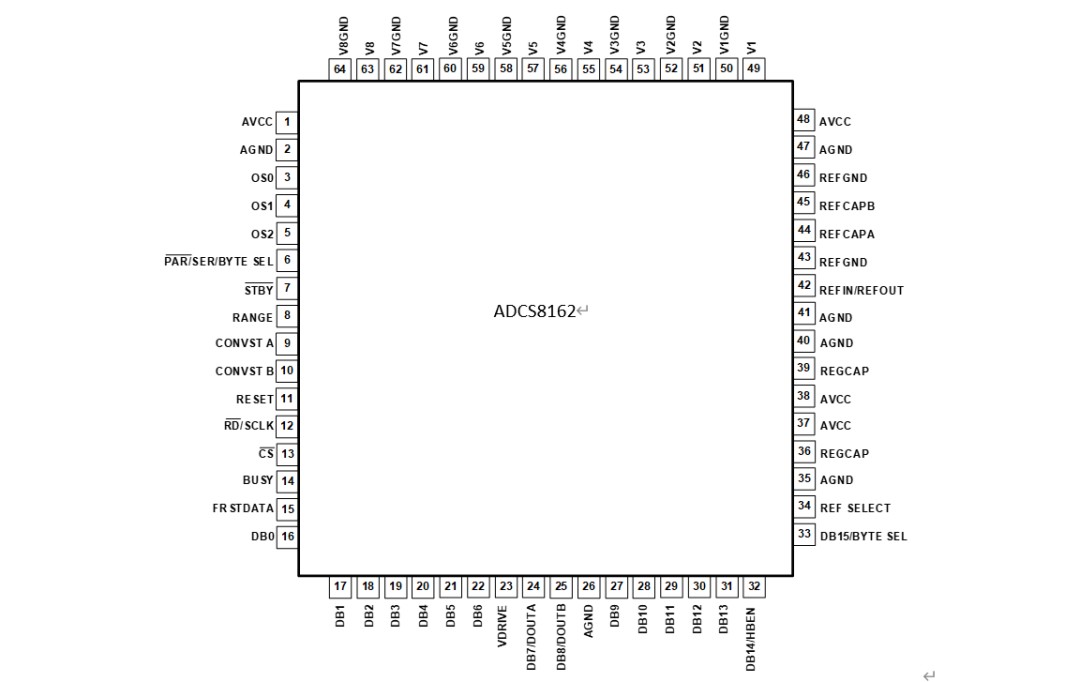

• 64 引脚LQFP 封装

• 温度范围：−40°C to +125°C

• 与AD7606/ADS8588S 系列产品引脚兼容

ADCS16162和ADCS8162的核心行业应用

• 电力线监控和保护系统

• 轨道交通信号采集

• 自动测试设备（ATE）

• 多相电机控制

• 仪表和控制系统

• 多轴定位系统

• 数据采集系统（DAS）

▲2022年，ADCS8162和ADCS16162意味着我国在电力保护，配网，检测设备，新能源，仪器仪表核心采样芯片的国产化，现阶段ADCS8162已经大批量出货，测试指标对标国际大厂，ADCS16162同步提供测试样品。
