前言

lipro是魅族科技旗下的智能家居品牌，名字取自Life和Professional两词，将生活当成一件专业的事业去做。lipro品牌主打产品为室内照明以及智能家居等，提供高质量的照明产品和开关插座产品。

充电头网拿到了一款lipro 65W超级快充面板，这款快充面板内置氮化镓技术，可直接取代传统插座。面板具备2C1A输出，每个接口都支持65W输出功率，并支持多种快充协议，满足不同品牌的电脑和手机快充。下面就拆解这款快充面板，看看内部的设计用料如何。

早在今年7月充电头网已对lipro 65W氮化镓86面板做了详细评测，此外还拆解过魅族PANDAER 65W 2C1A氮化镓充电器、魅族18原装40W快充充电器、魅族65W 2C1A氮化镓快充充电器等产品，欢迎查阅。

lipro 65W快充面板开箱

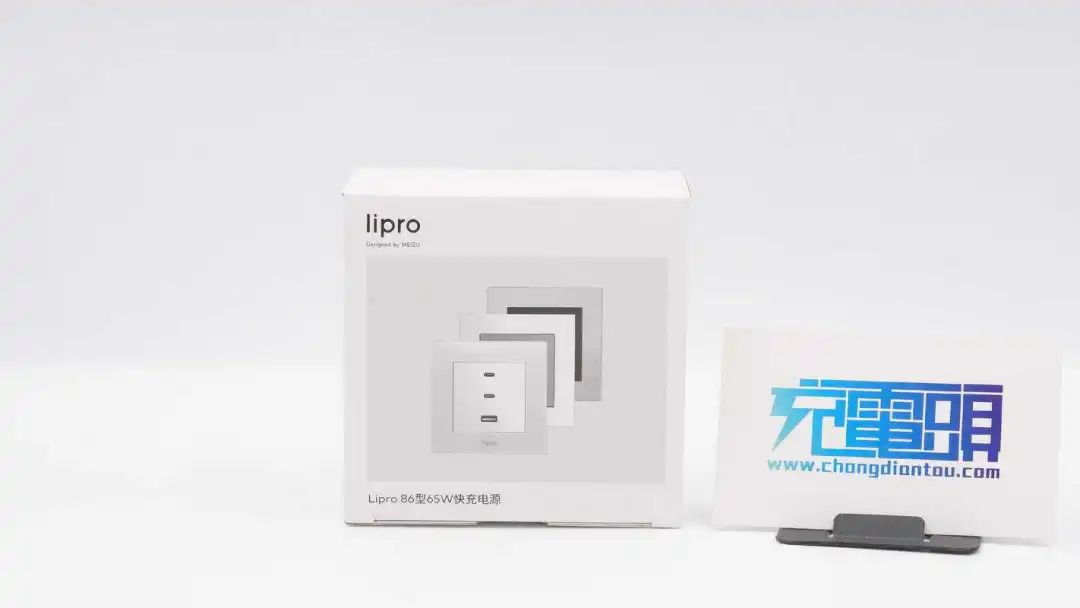

包装盒正面印有lipro品牌、产品名称以及外观图，可以看出拥有多款配色可选。

背面印有品牌商和产品信息。

侧面印有产品尺寸、输入电压以及工作频率信息。

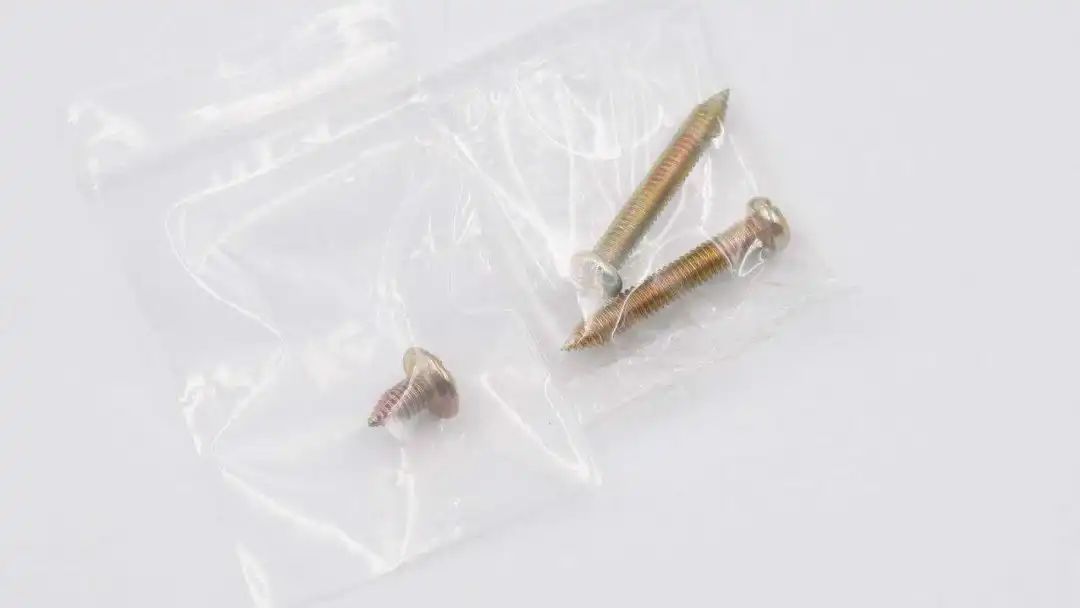

包装内附带三颗固定螺丝一览，两长一短。

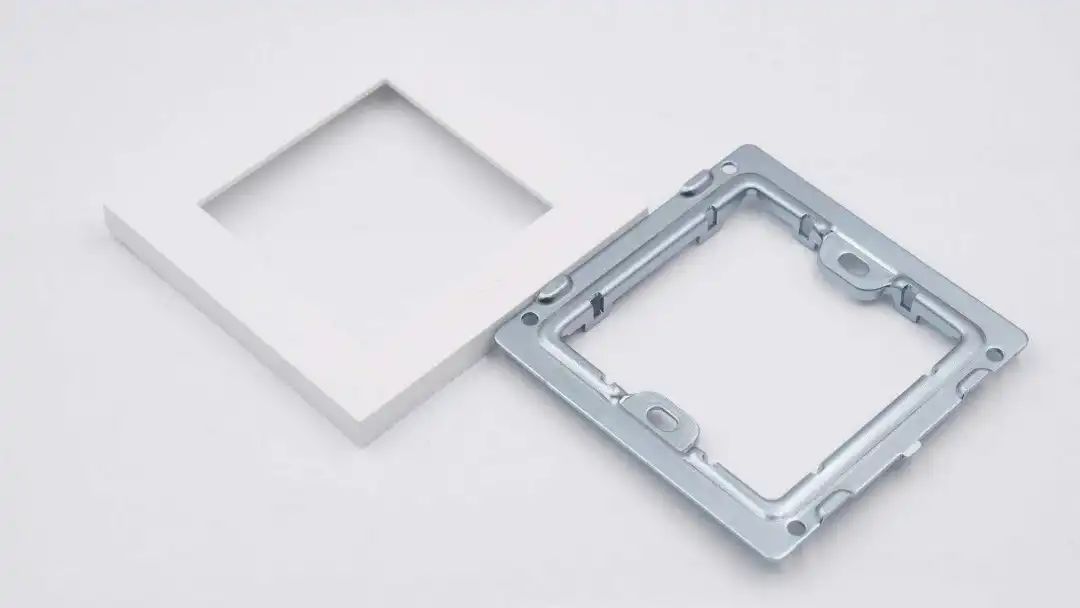

产品拥有多款不同颜色边框供用户选择，以适配不同装修风格。此外底盒外框采用金属材质，增强固定强度。

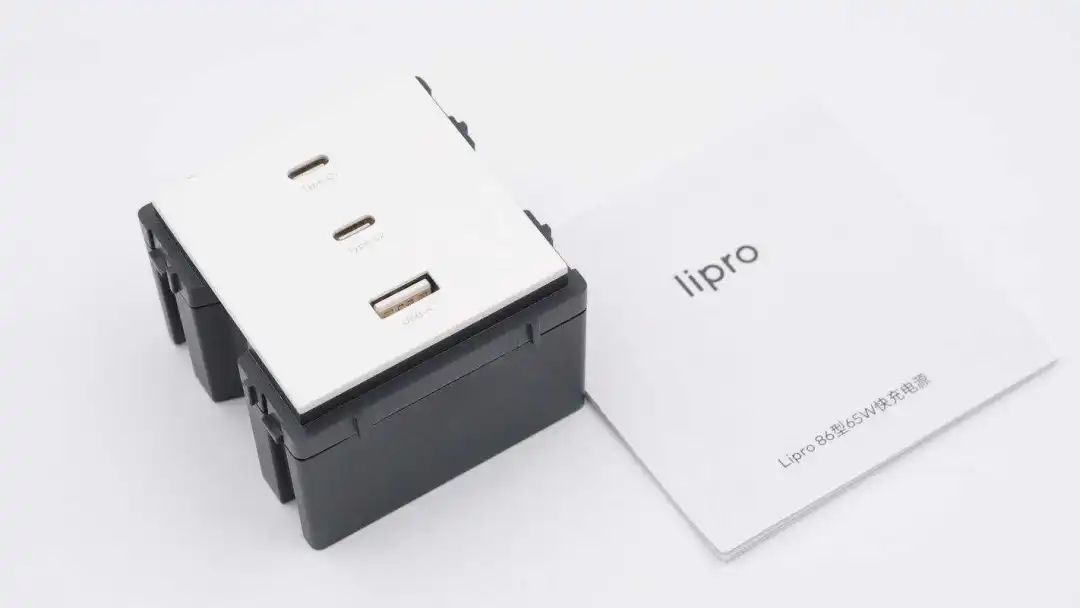

此外还有产品本体以及一份使用说明书。

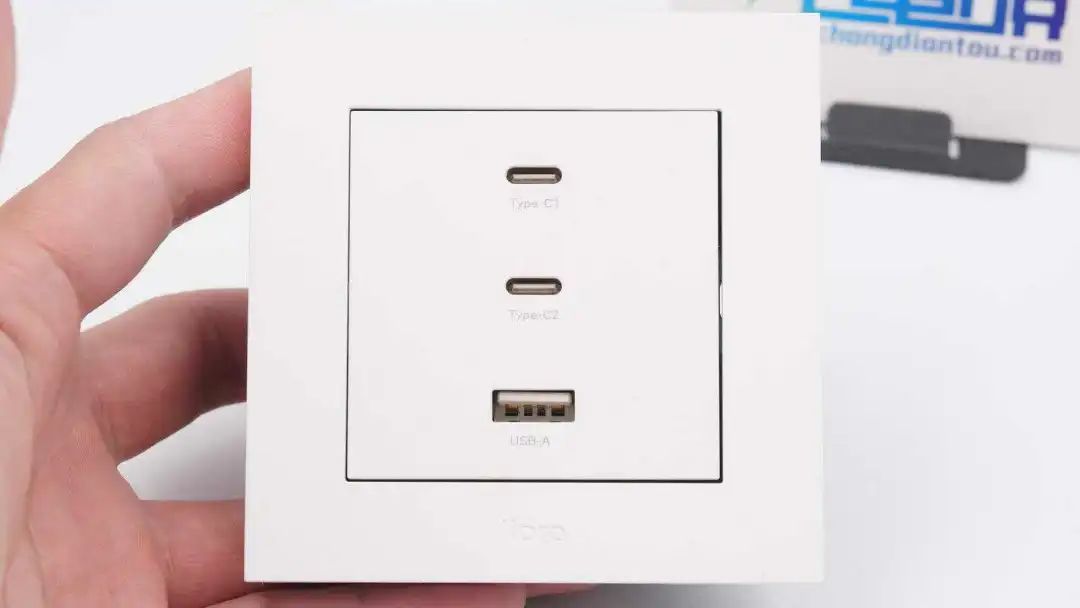

插座本体采用PC防火材质塑料外壳，顶面外壳白色亮面设计，配置2C1A三个USB接口。

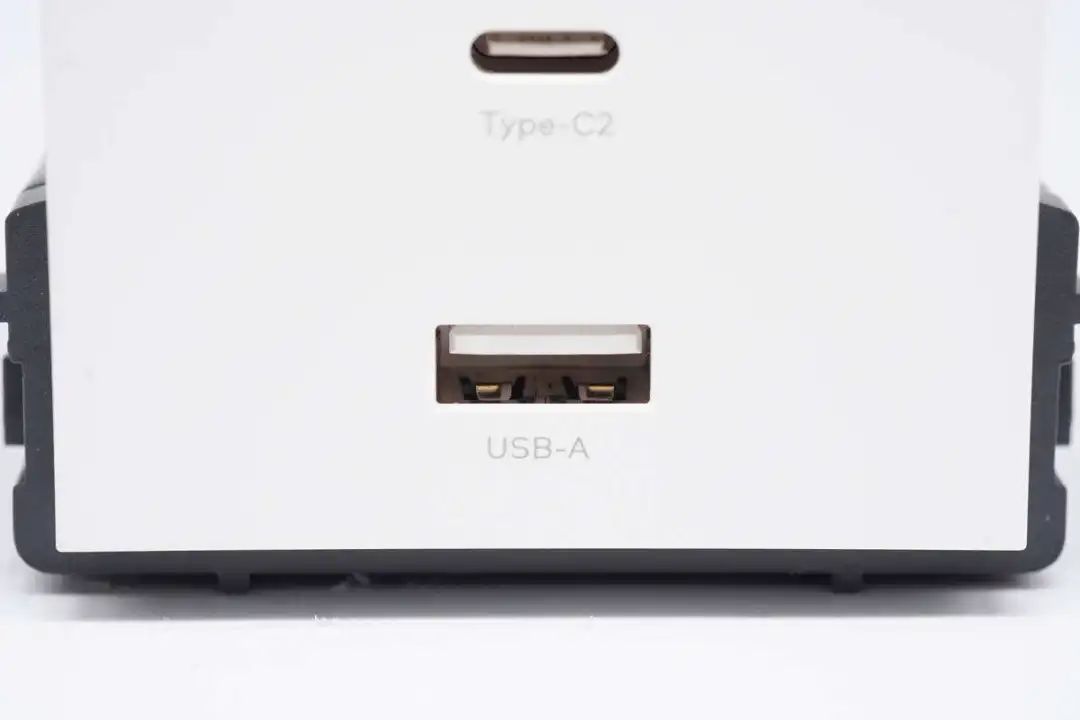

USB接口母口胶芯均为白色，整体外观更加协调；USB-A接口内部拥有加宽PIN脚，可通过大电流。

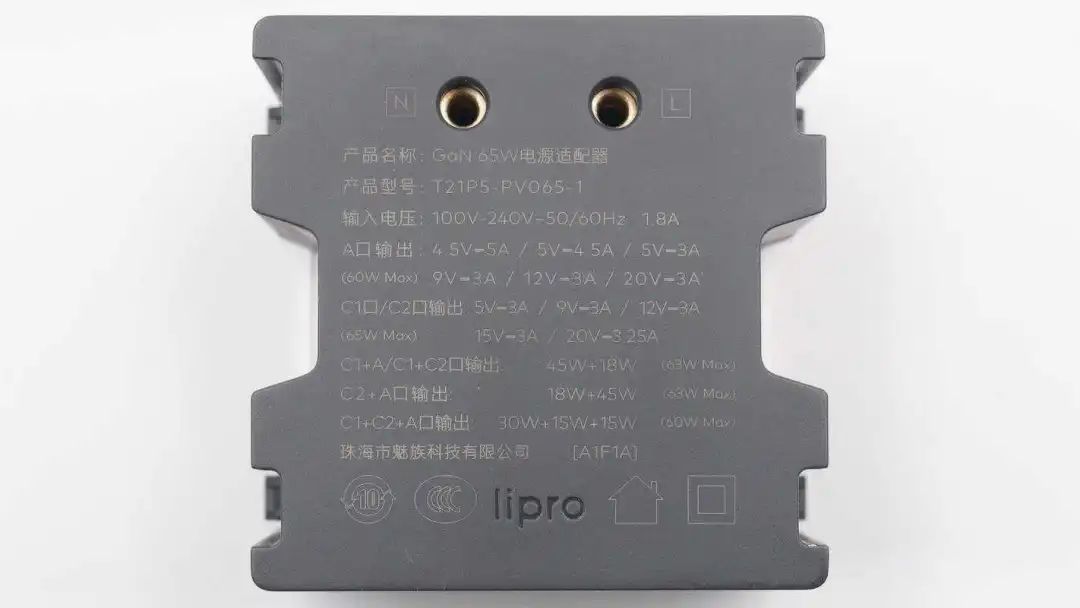

背面设有火线、零线接线孔，孔旁印有相应标识方便区别，外壳上印有产品参数

名称：GaN 65W 电源适配器

型号：T21P5-PV065-1

输入：100-240V~ 50/60Hz 1.8A

A口输出：4.5V5A，5V4.5A，5V3A9V3A，12V3A，20V3A

C1/C2输出：5V3A，9V3A，12V3A，15V3A，20V3.25A

C1+C2/A输出：45W+18W

C2+A输出：18W+45W

C1+C2+A输出：30W+15W+15W

珠海市魅族科技有限公司

产品通过了CCC认证。

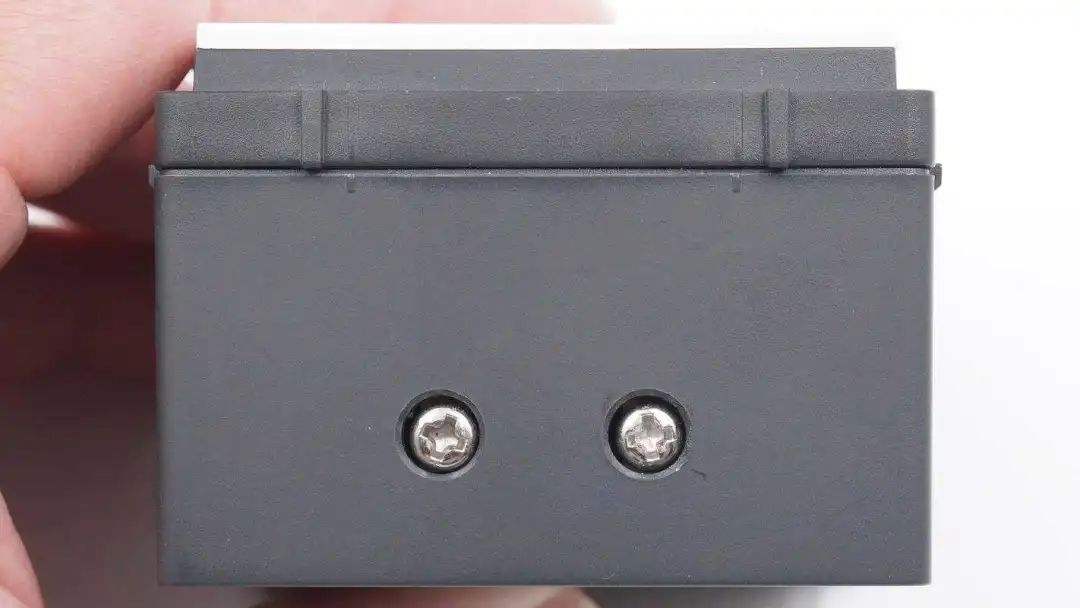

顶部设有两颗螺丝，接线采用传统轧紧方式固定。

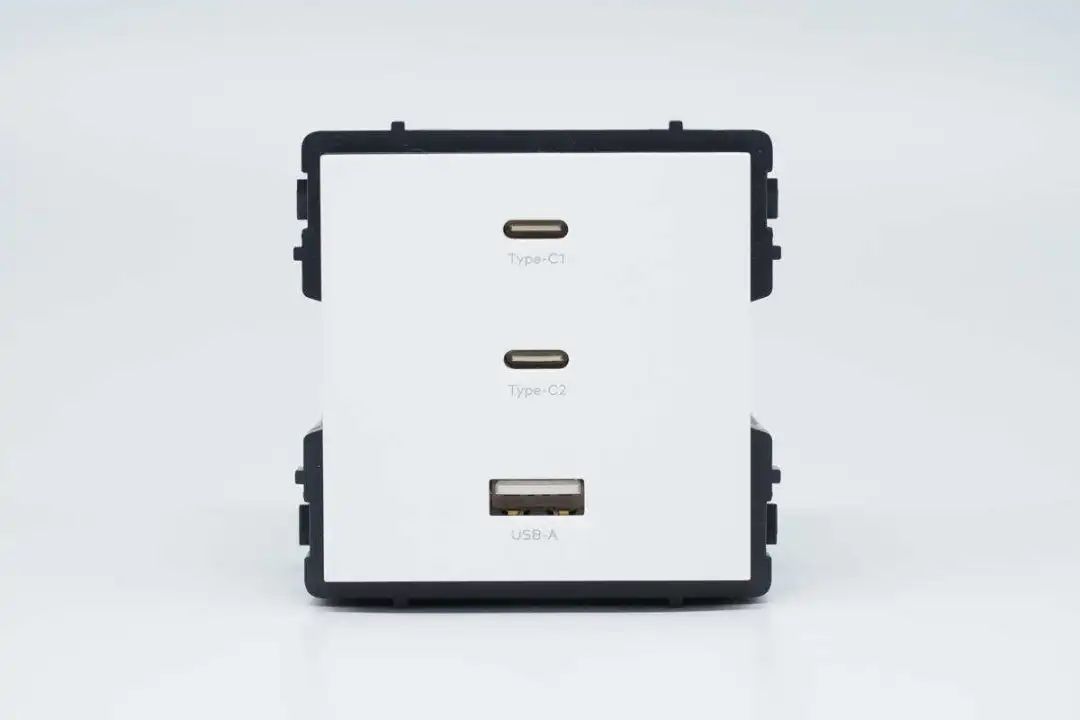

主体与边框组装好后一览。

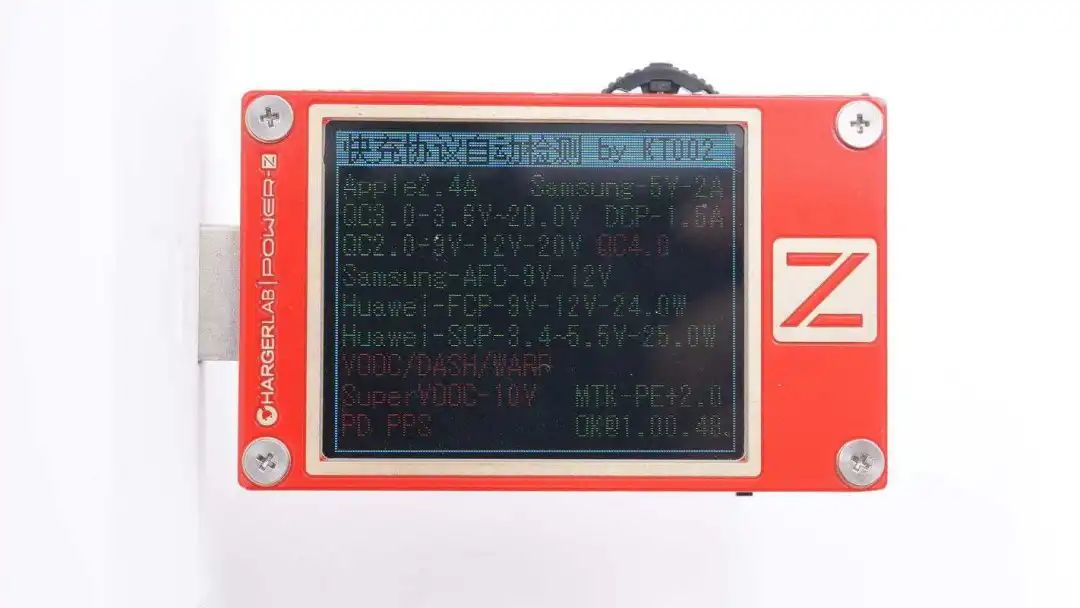

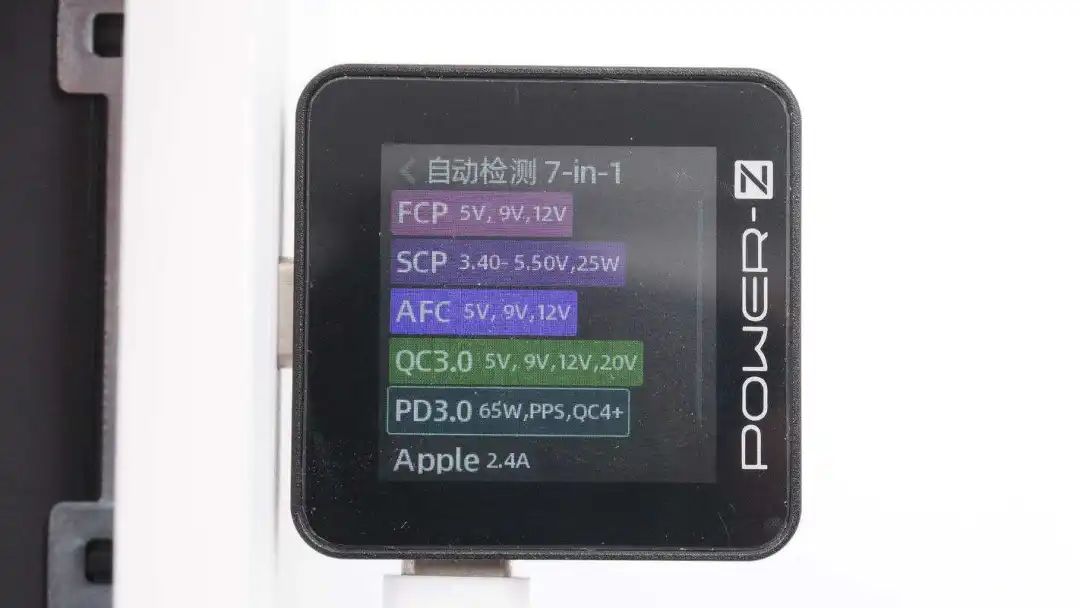

使用ChargerLAB POWER-Z KM002C测得USB-C1和USB-C2口兼容协议相同，都支持 FCP、SCP、AFC、QC3.0、QC5、PD3.0和PPS等充电协议。

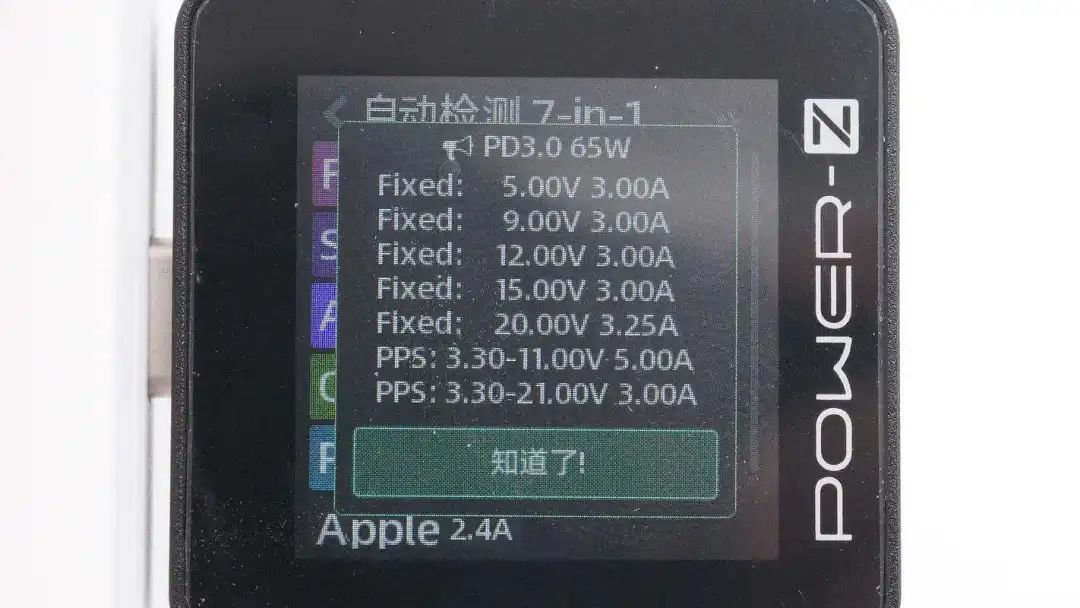

PDO报文也一样，具备 5V3A、9V3A、12V3A、15V3A 和 20V3.25A 五组固定电压，以及3.3-11V5A、3.3-21V3A两组PPS电压档位。两个C口单口输出性能一样，支持功率盲插。

最后测得USB-A口支持QC2.0/3.0、AFC、FCP、SCP、PE2.0快充协议。

lipro 65W快充面板拆解

看完了魅族lipro快充面板的开箱和测试，下面就进行拆解，看看内部的构造和用料。

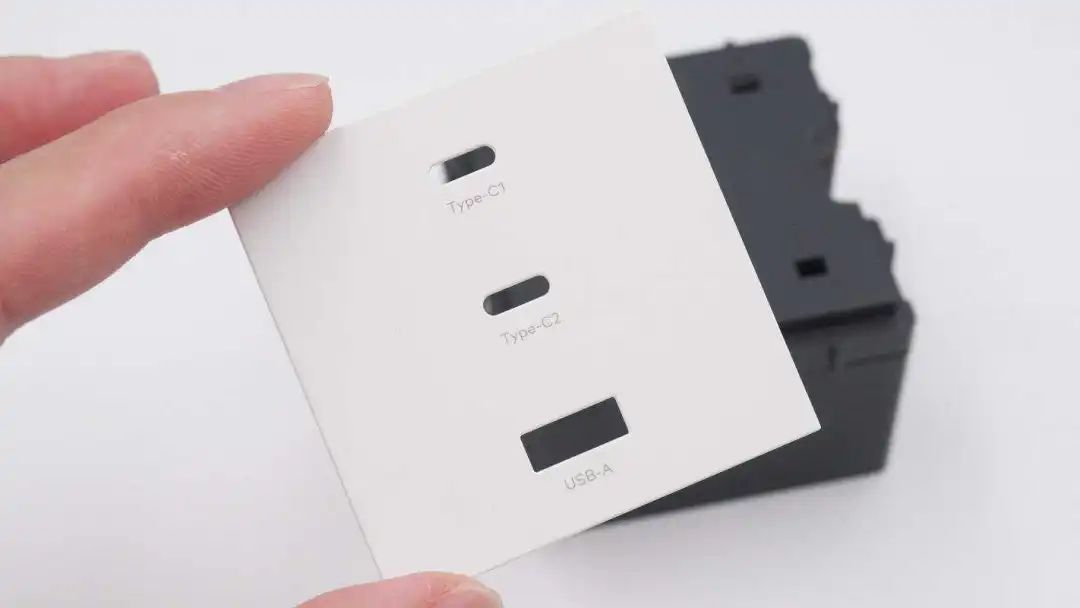

首先拆下快充面板的装饰面板，装饰面板与模块通过卡扣固定。

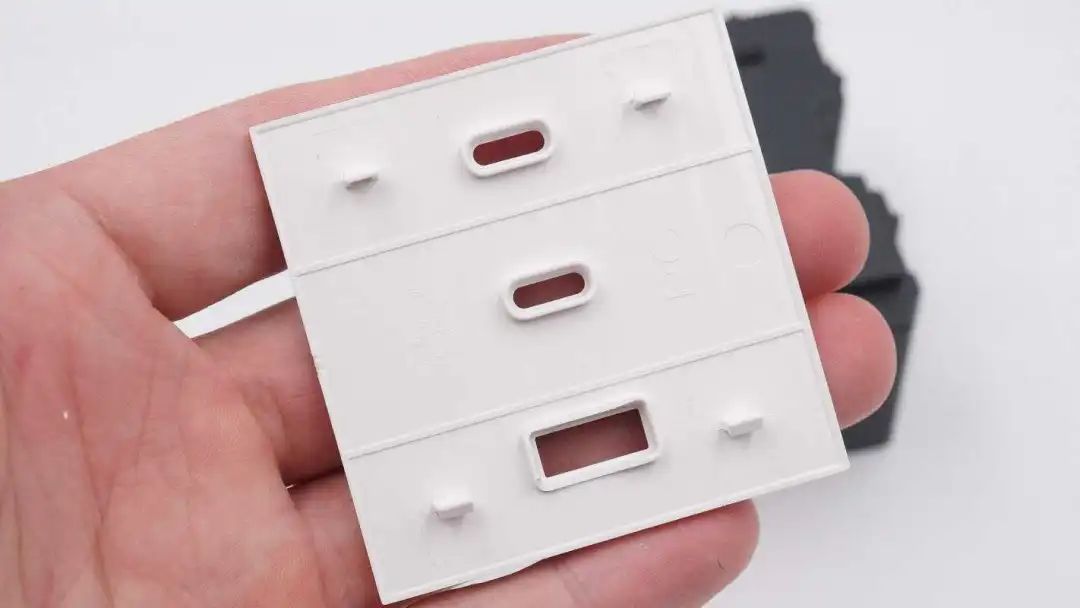

装饰面板背面特写，通过卡扣固定。

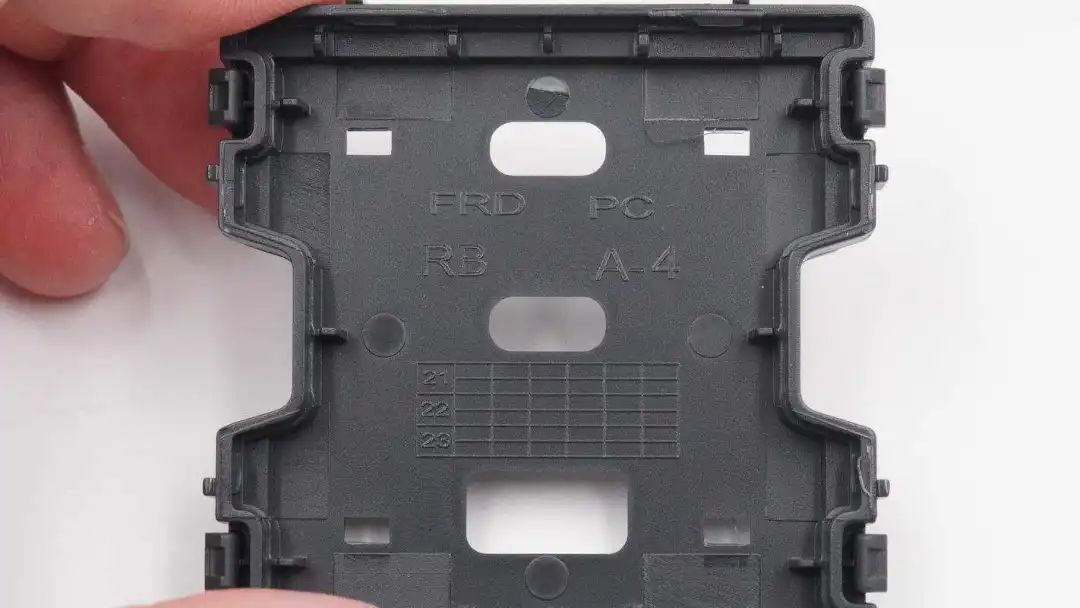

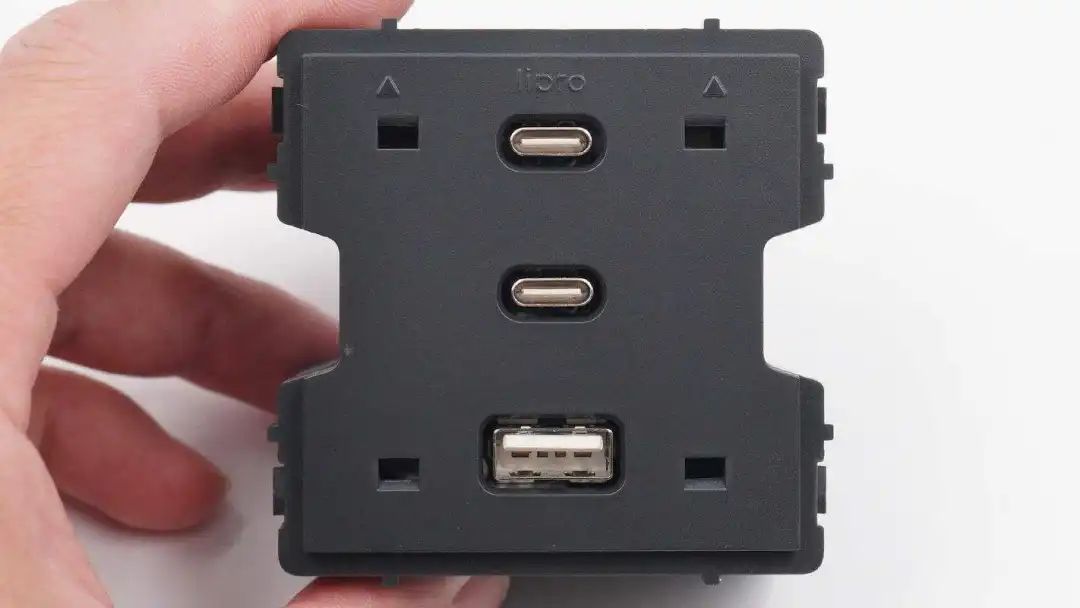

快充模块内部面板标识了安装方向和lipro标识。

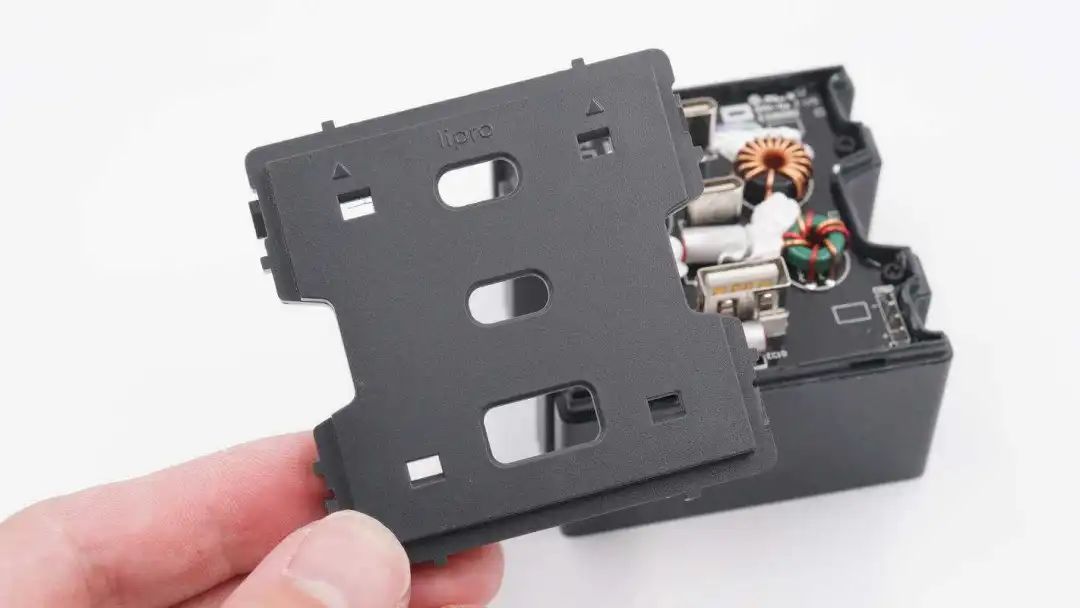

打开侧面的卡扣取下盖板，在盖板下面是输出降压电路。

盖板为PC材质。

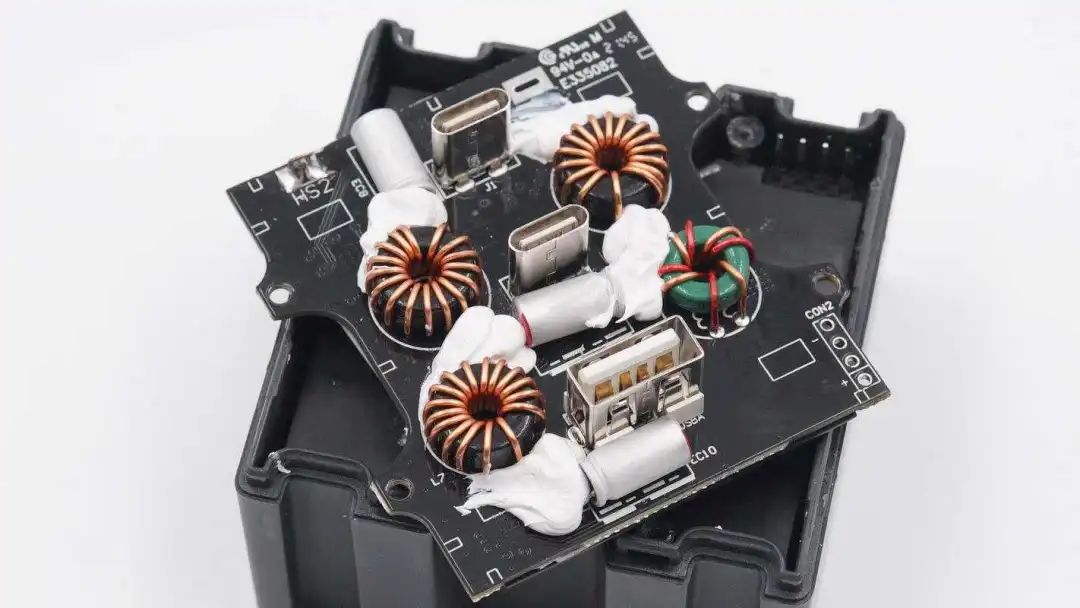

在盖板下面是降压小板，三个降压电感和三颗滤波电容分别对应三个输出接口。

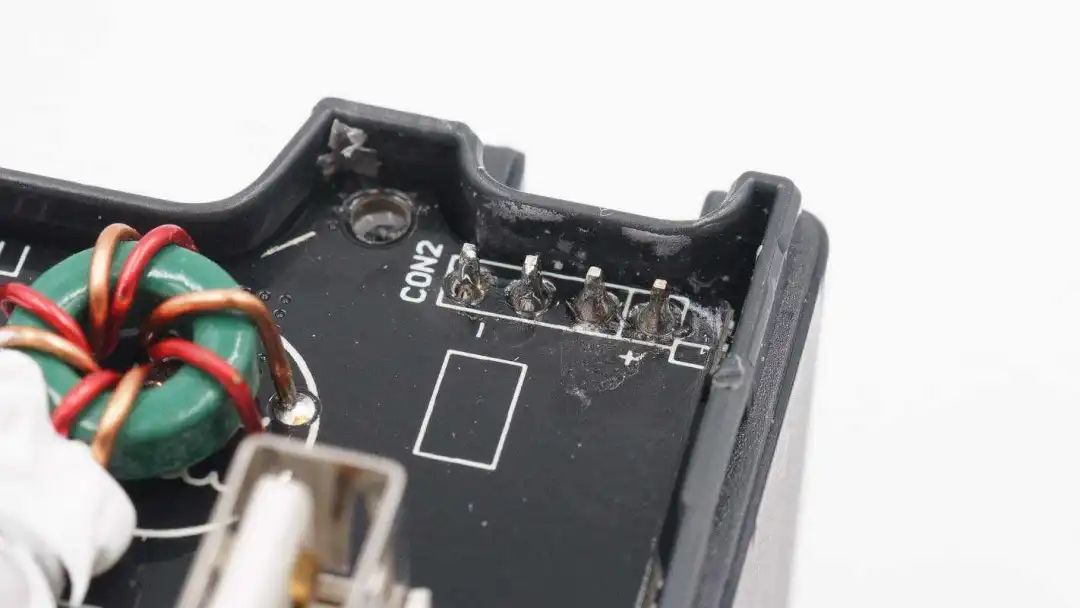

降压小板与电源模块通过排针焊接连接。

焊接取下降压小板。

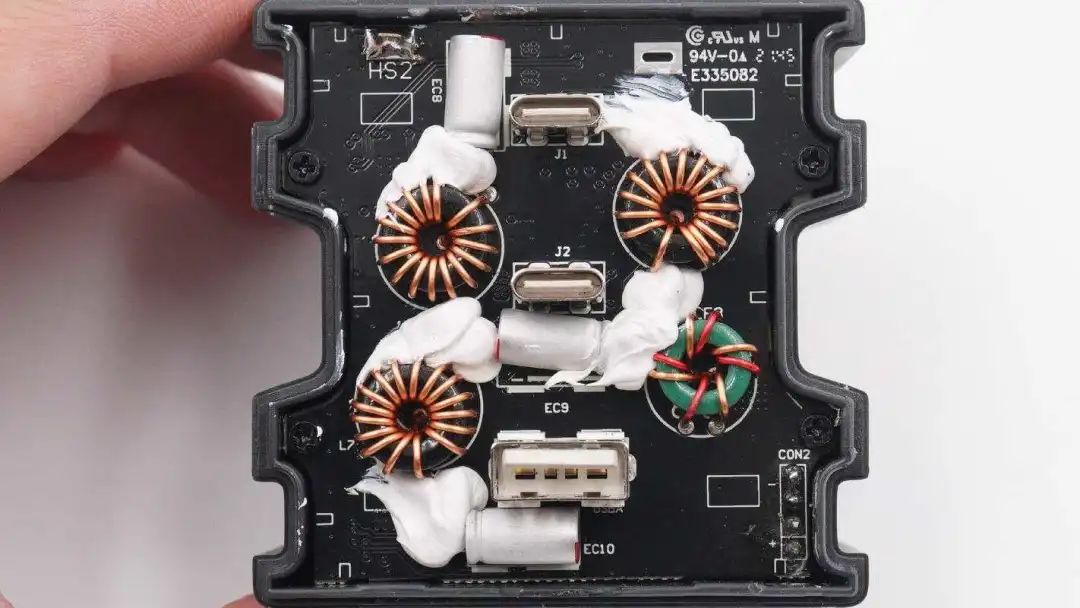

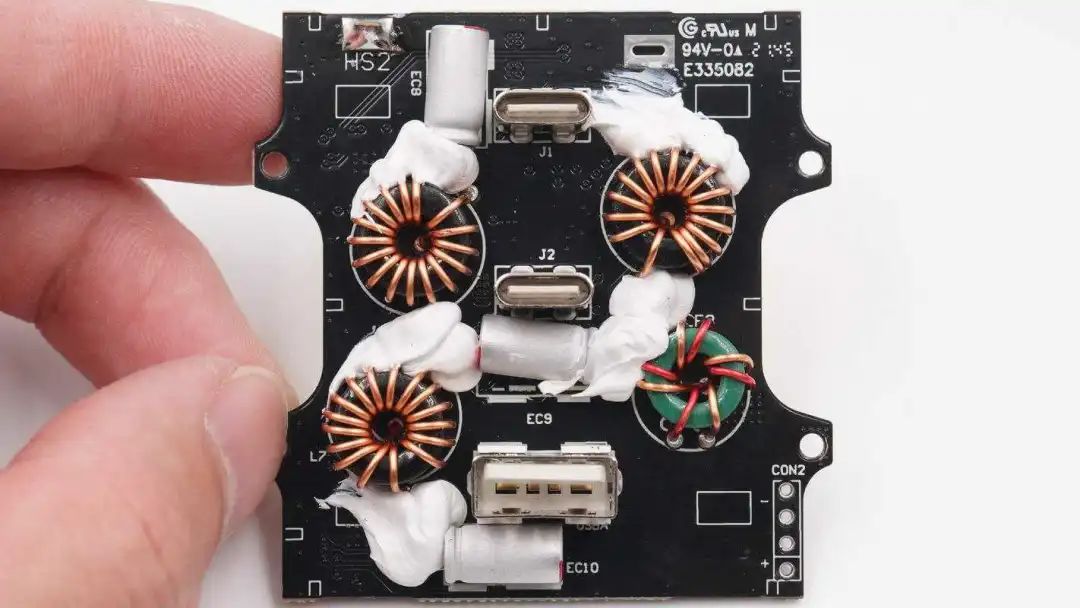

降压小板正面焊接三颗降压电感，固态滤波电容，两个USB-C和一个USB-A母座，并焊接一颗电感用于滤波。

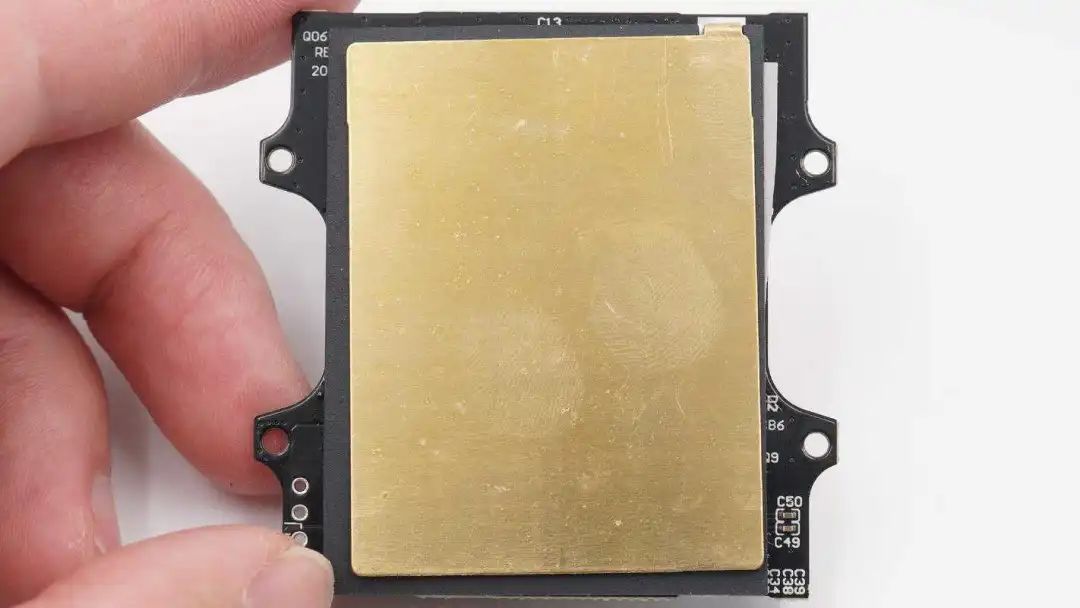

降压小板背面焊接黄铜片用于屏蔽散热。

在外壳内部是电源模块，为独立的外壳设计。

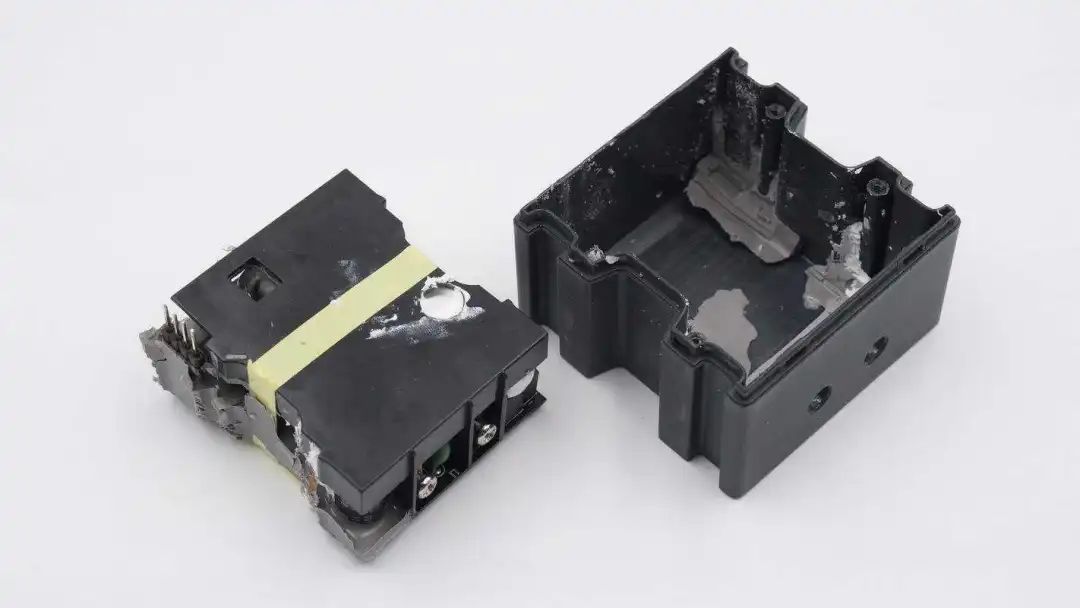

从外壳内部取出电源模块。

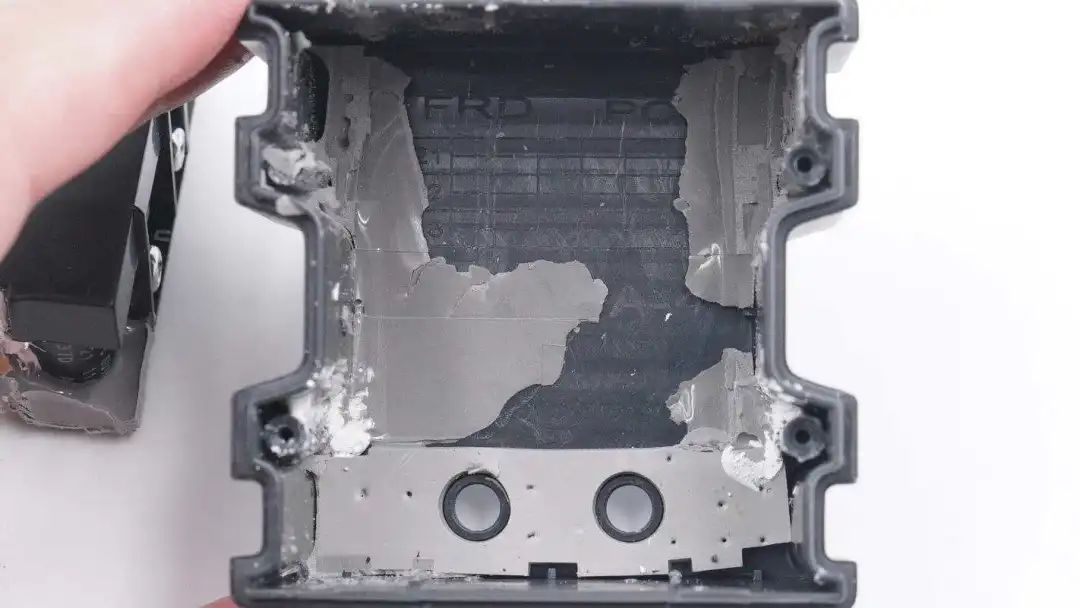

电源模块与外壳之间灌胶填充导热，接线处使用海绵垫密封。

PCBA模块正面固定塑料外壳绝缘。

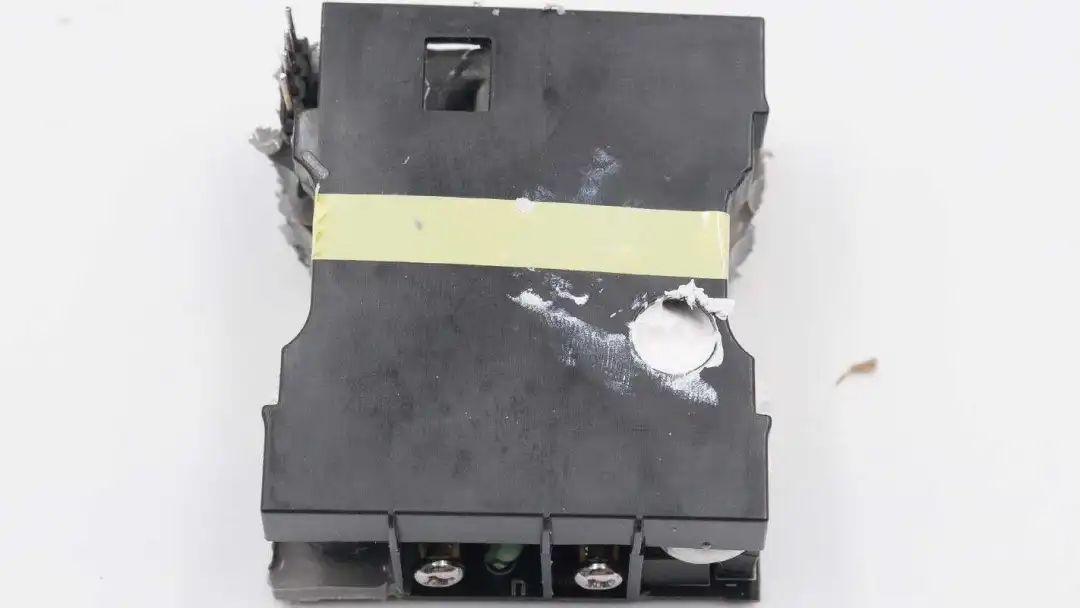

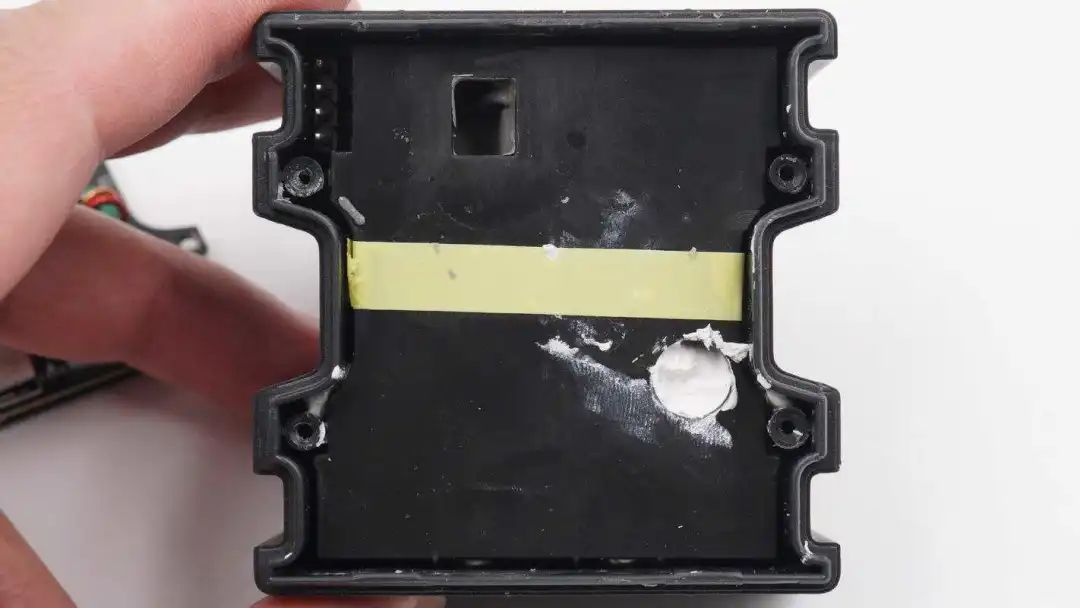

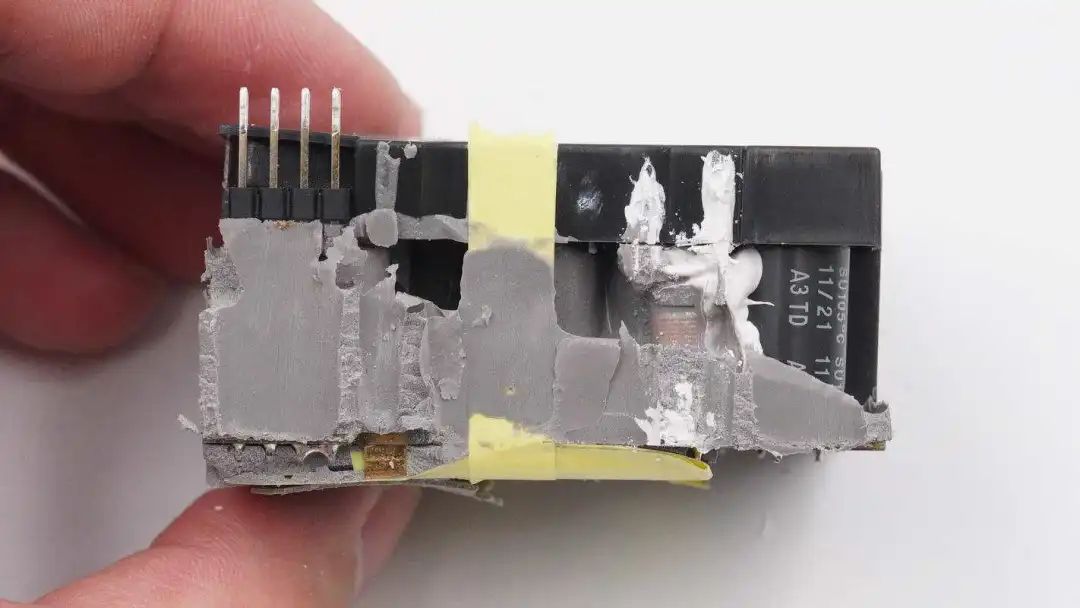

塑料外壳通过胶带缠绕固定。

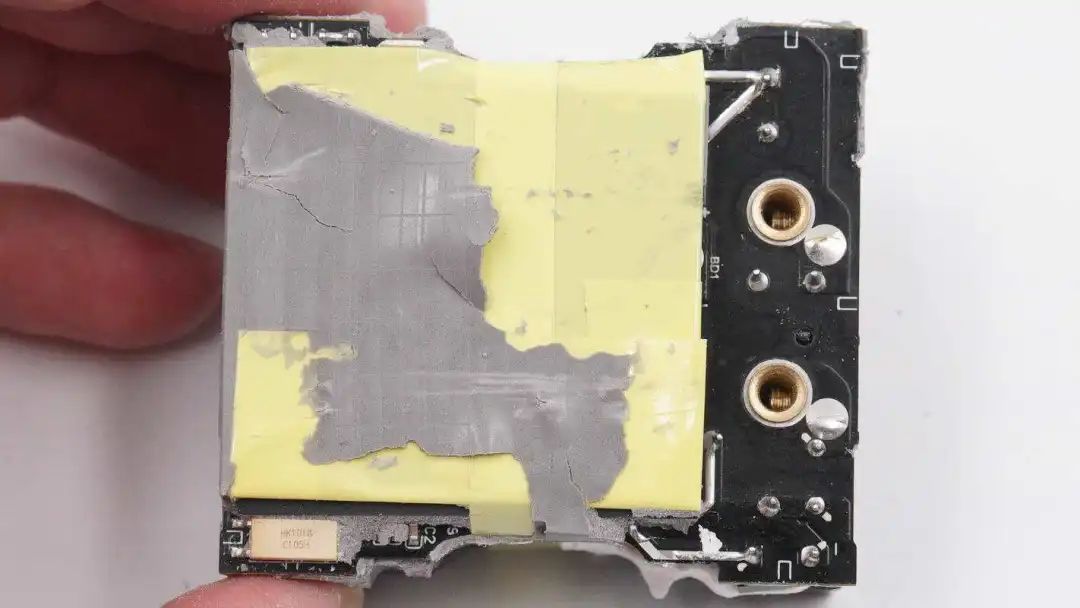

在电源模块背面也固定散热片进行散热。

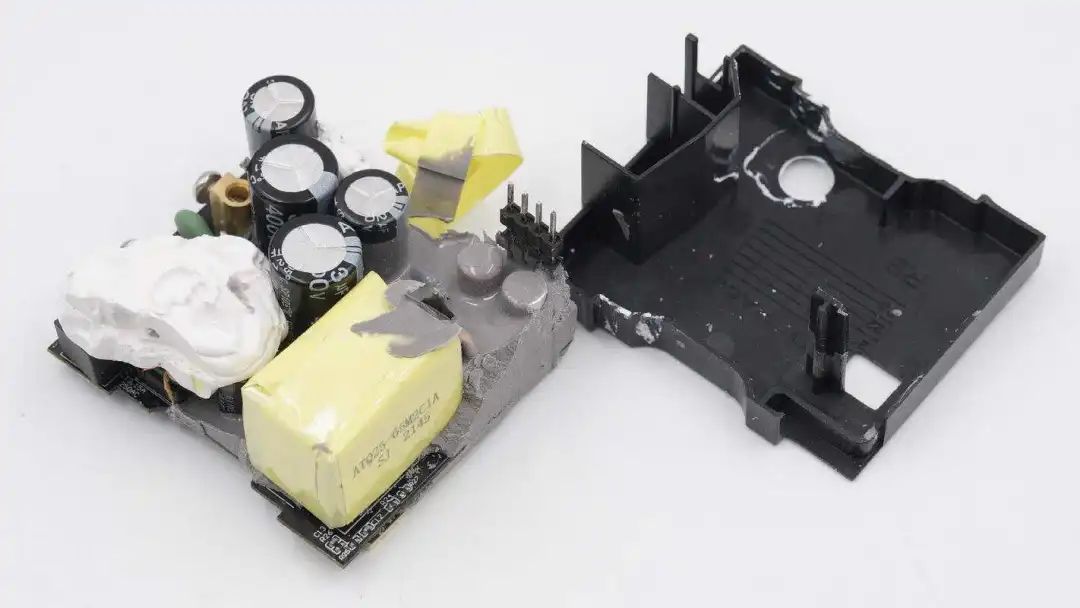

取下电源模块正面的塑料外壳。

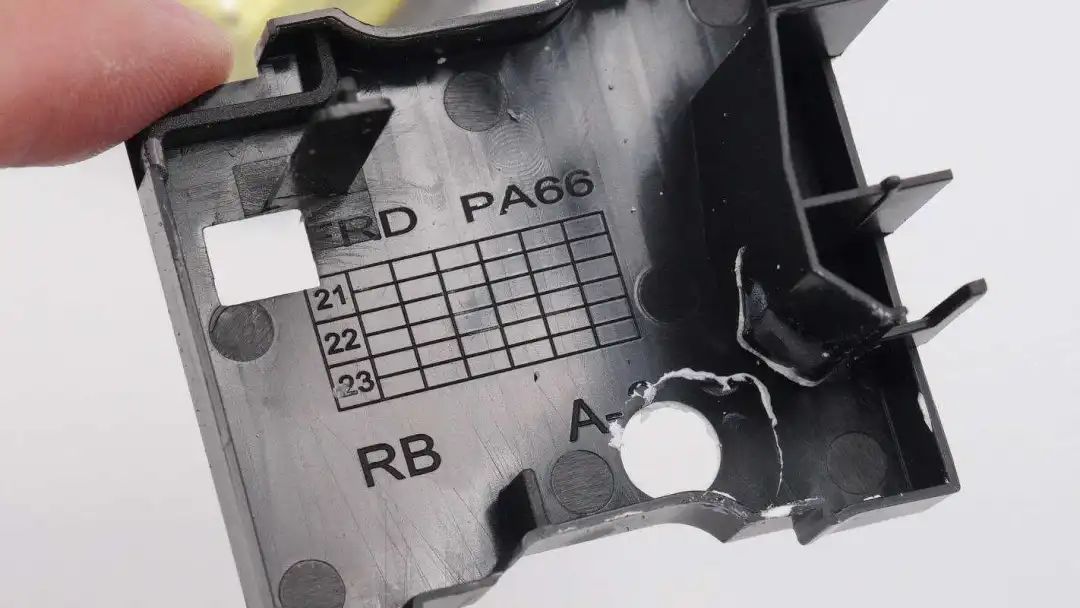

外壳采用PA66高强度塑料制成。

电源模块采用灌封工艺，将元器件固定密封成为一个整体，有效增强散热能力和耐候性，均匀散热的同时防止潮气渗透，更加耐用。

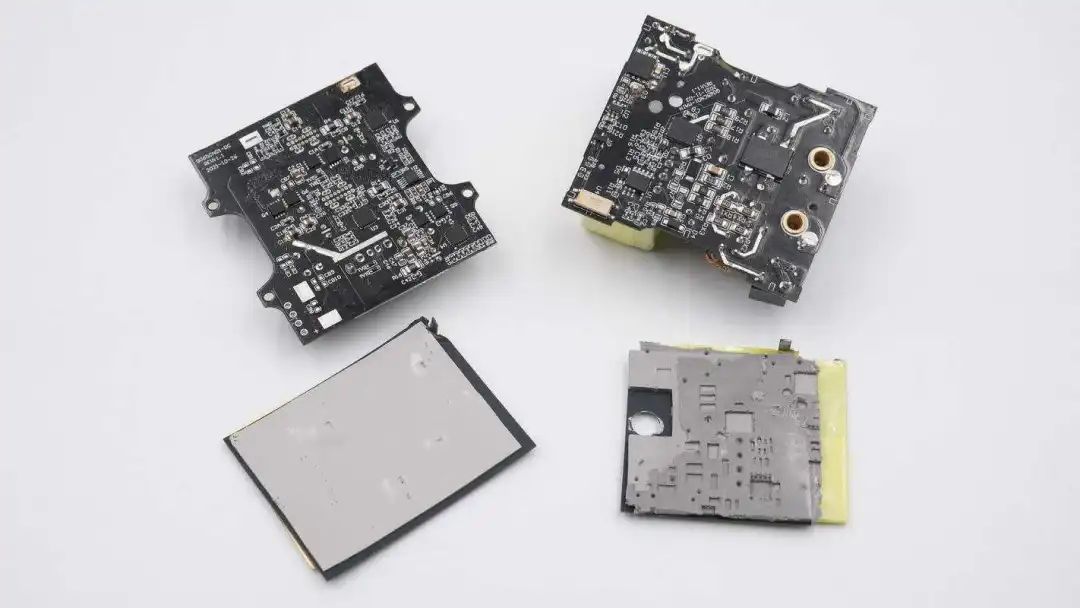

降压小板与电源模块背面一览，均覆盖导热垫散热。

通过对快充面板PCBA模块的观察发现，lipro这款面板采用两块PCBA设计，使用反激开关电源搭配同步整流，使用三路独立的同步降压电路，实现三个接口的独立快充，以及多口功率自动分配功能。

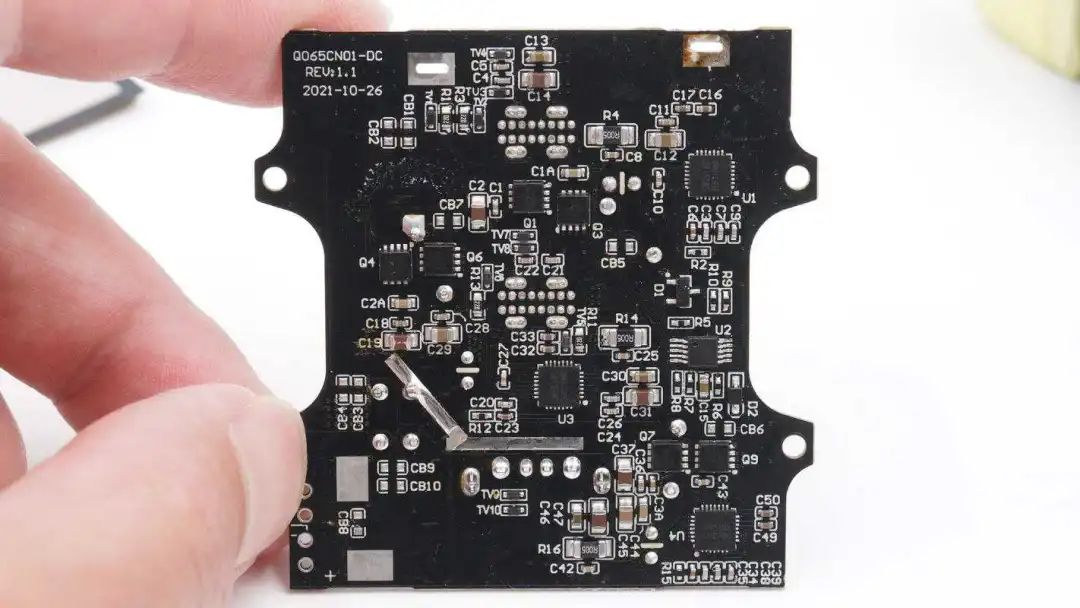

降压小板背面一览，焊接三路相同的降压电路分别对应三个接口的独立输出。

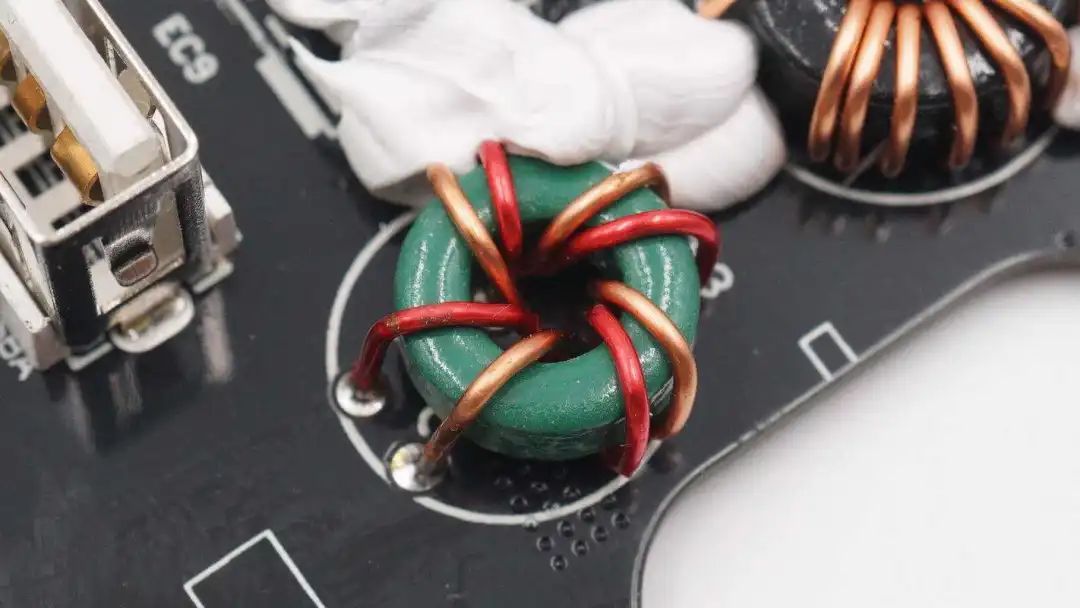

一颗电感双线并绕，用于输出滤波。

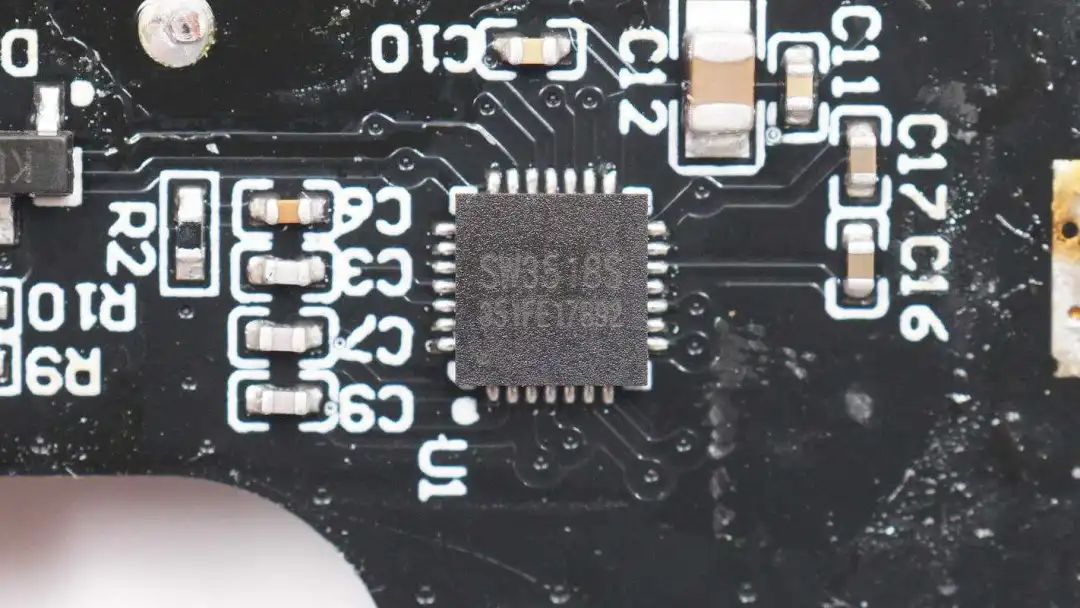

二次降压电路主控芯片采用智融SW3518S，这是一款高集成度的多快充协议双口充电芯片，并已经通过了VOOC认证。芯片支持A+C口任意快充输出，支持双口独立限流，集成了5A高效率同步降压变换器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、VOOC等多种快充协议，最大输出PD100W。

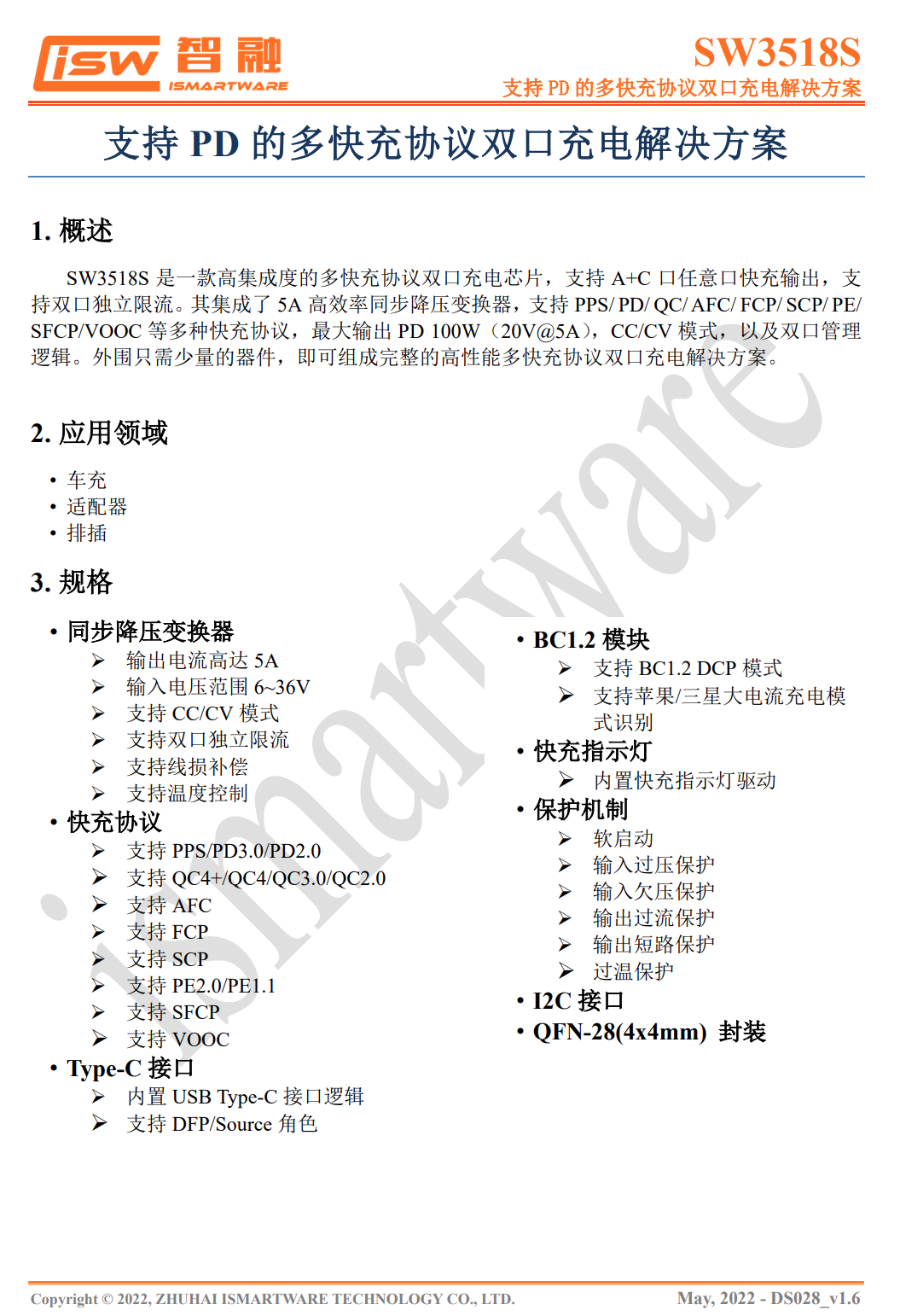

智融SW3518S 详细资料。

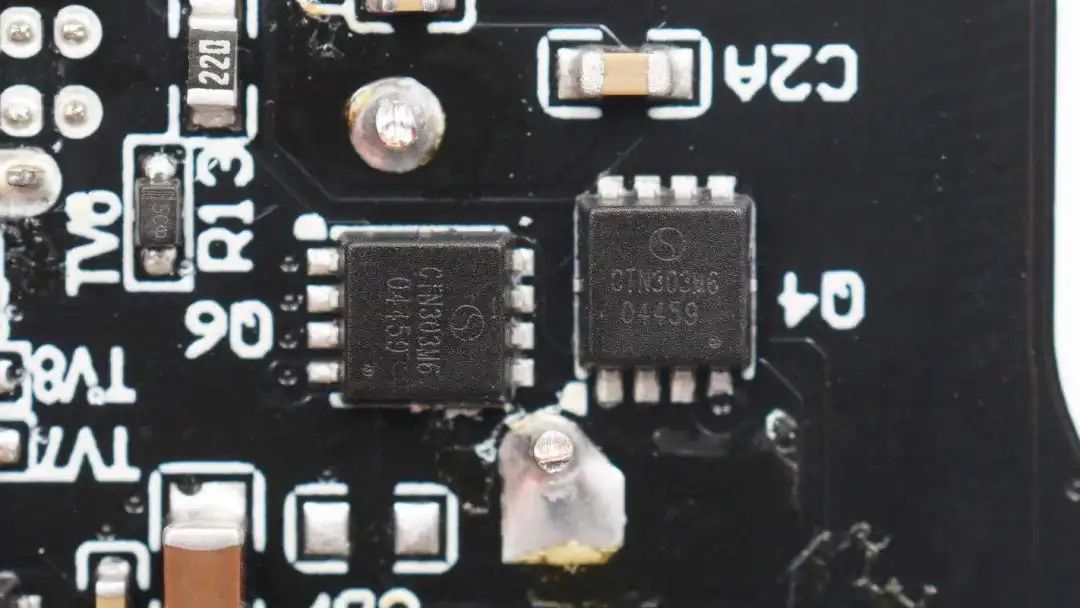

两颗降压开关管丝印CTN303M6，采用DFN3*3封装。

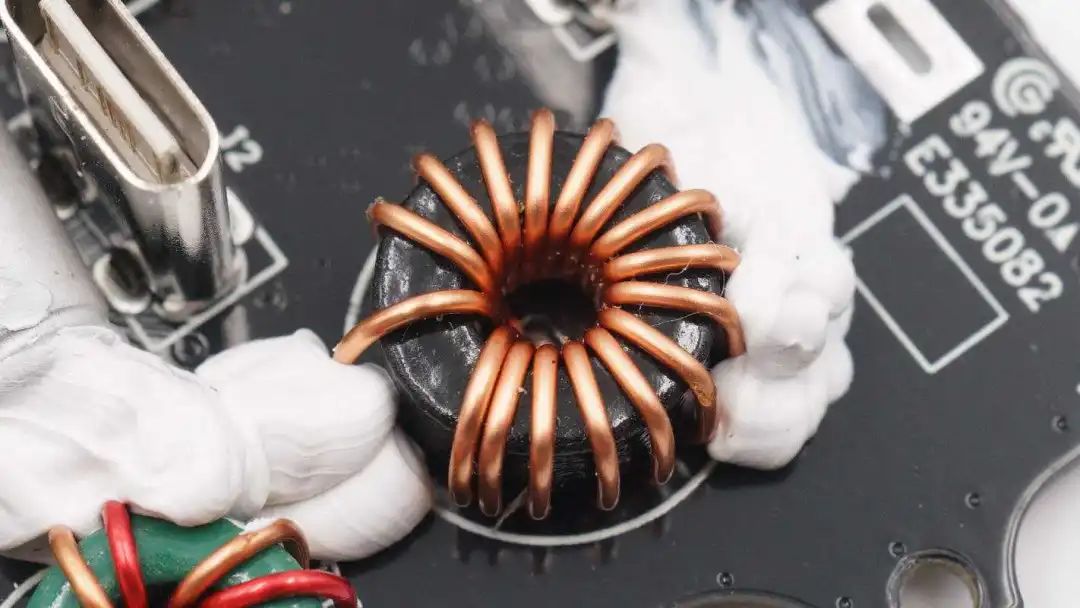

磁环降压电感特写，底部打胶固定。

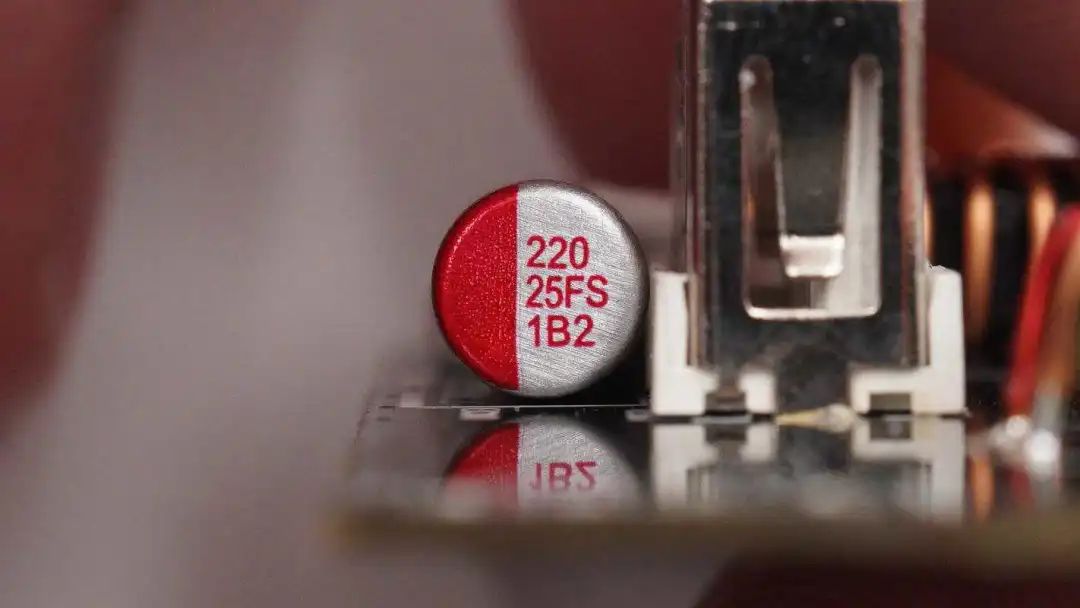

输出滤波电容规格为220μF 25V。

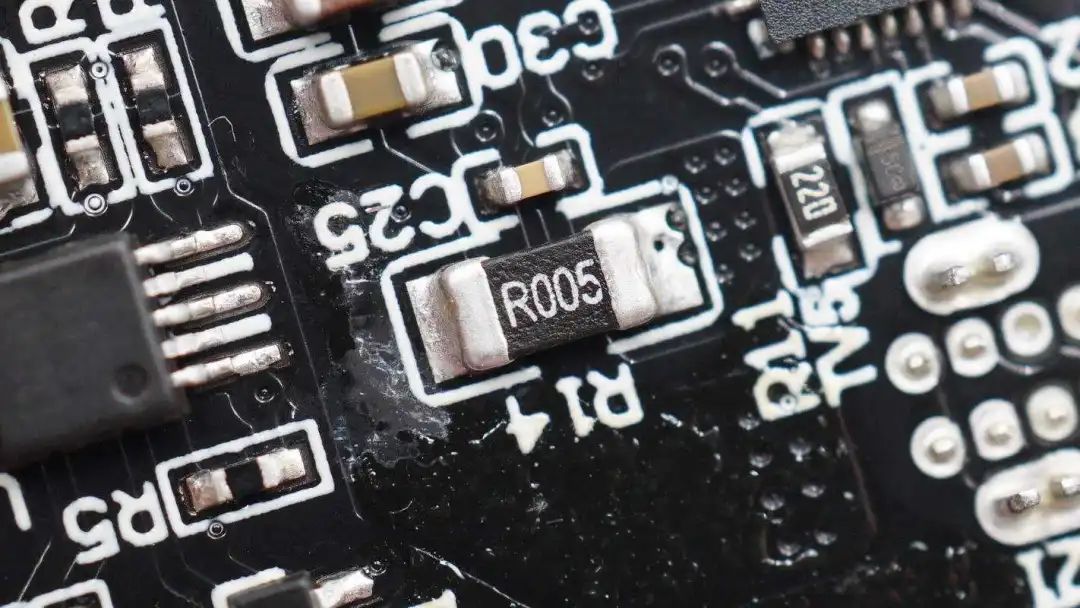

5mΩ取样电阻用于检测输出电流。

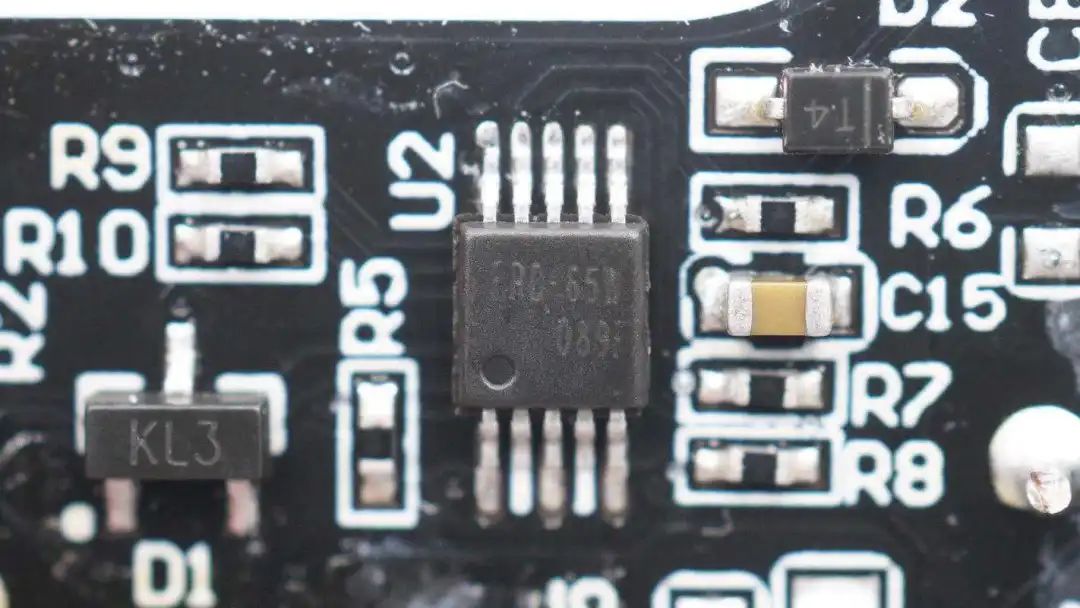

一颗丝印FRD-65W的单片机用于功率自动分配功能。

接下来是AC电源部分，首先清理掉电源模块正面的封胶。

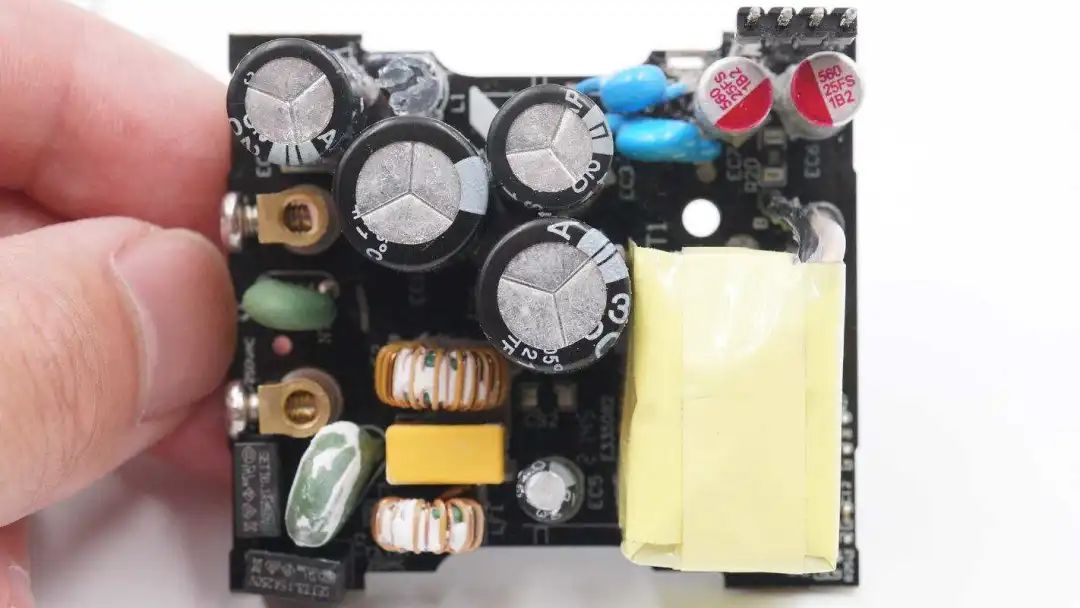

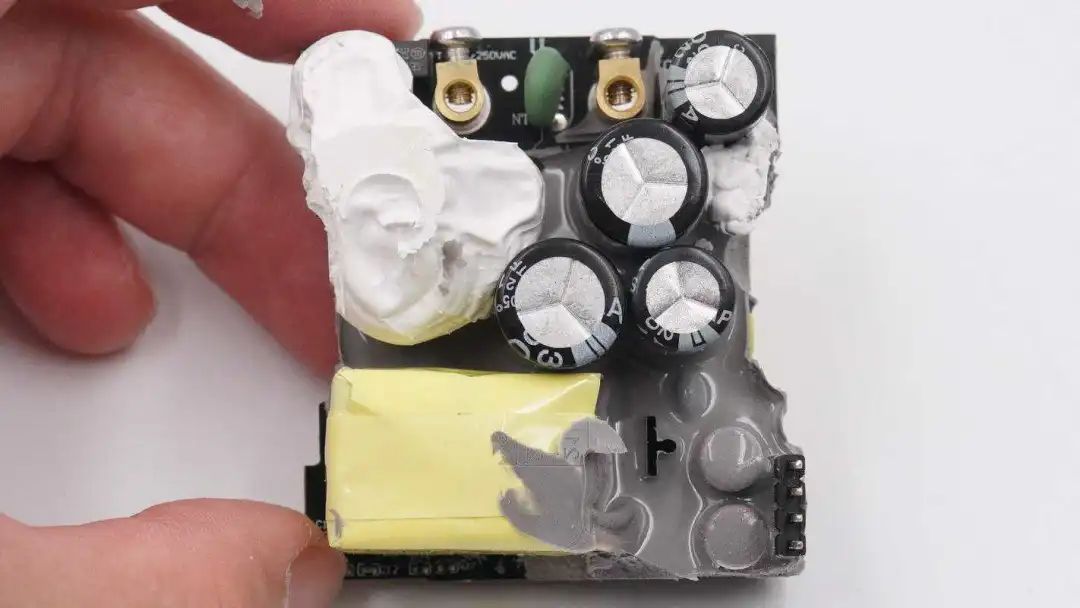

再把电源模块背面的封胶清理干净。

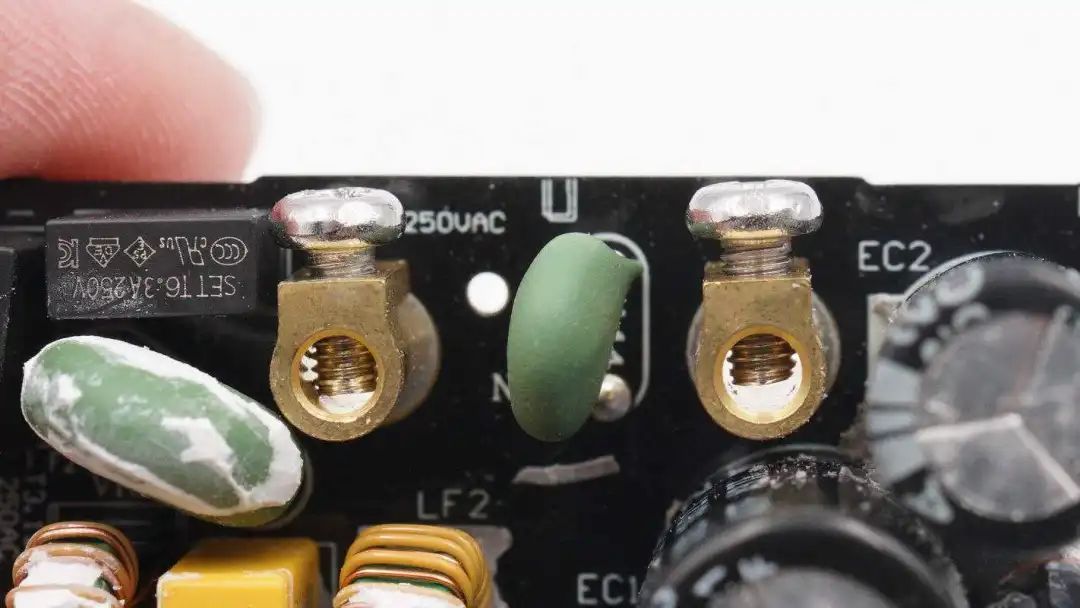

输入端接线柱焊接在PCB上，并使用螺丝固定线缆。

输入端串联NTC浪涌抑制电阻，用于抑制快充面板接入电源时的冲击电流。

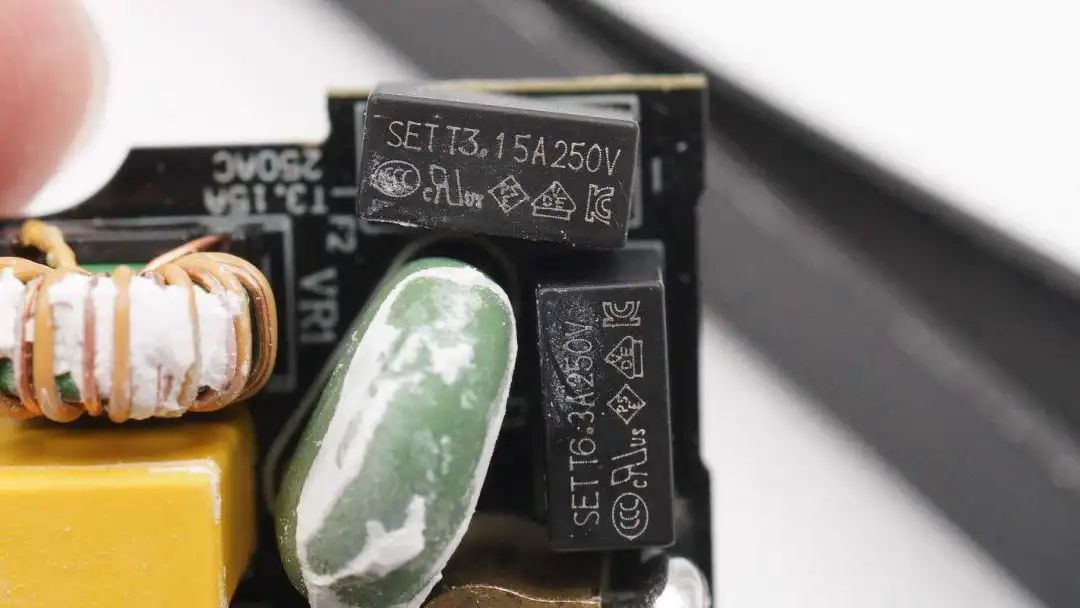

输入端连接两颗保险丝，均来自赛尔特，其中一颗规格为3.15A 250V，另一颗规格为6.3A 250V。

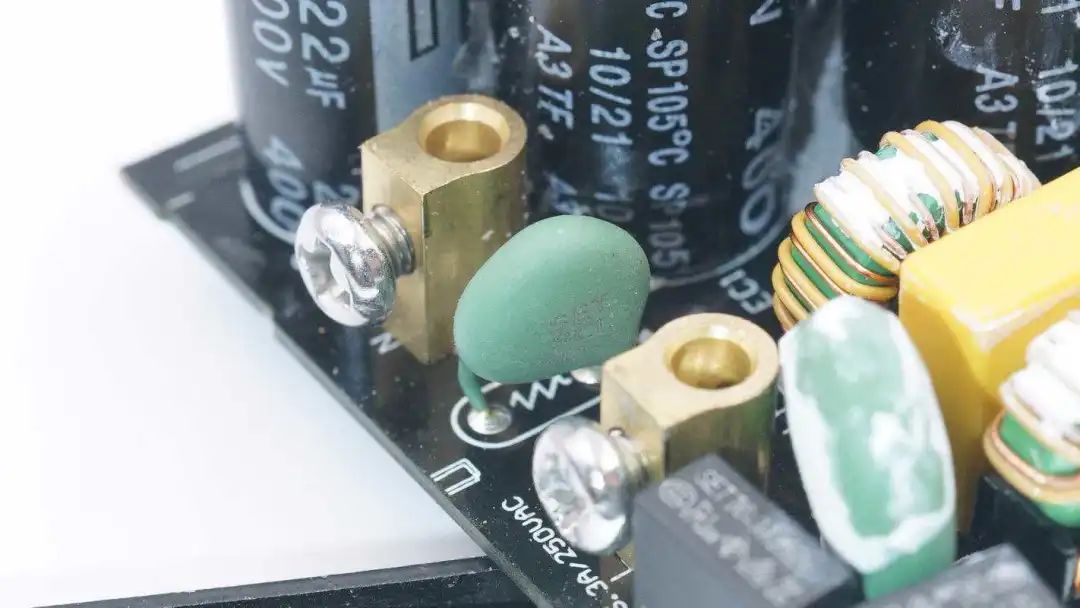

绿色压敏电阻特写，用于浪涌过电压保护功能。

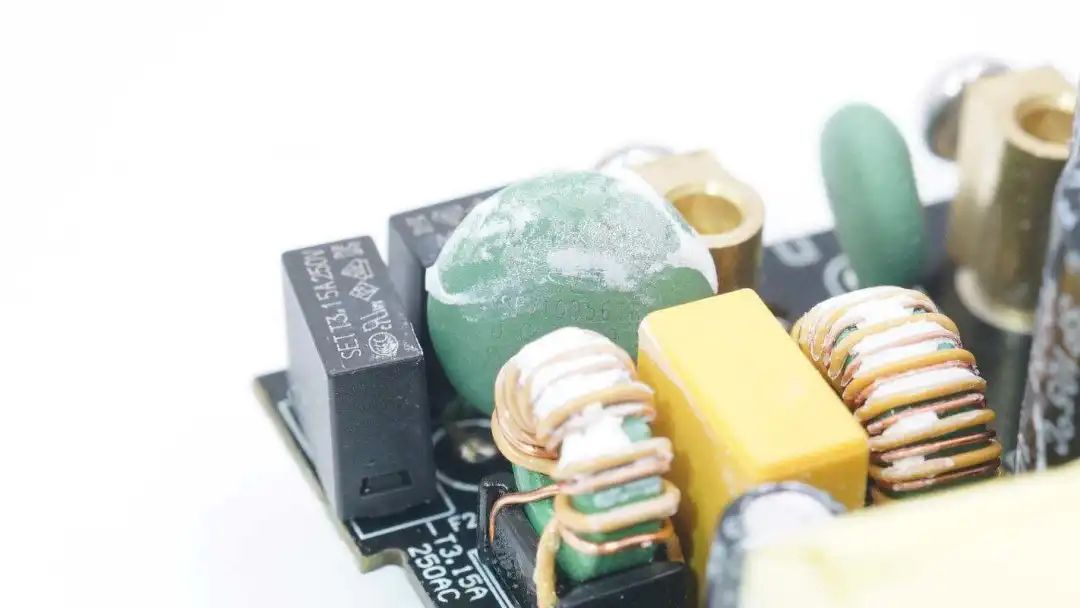

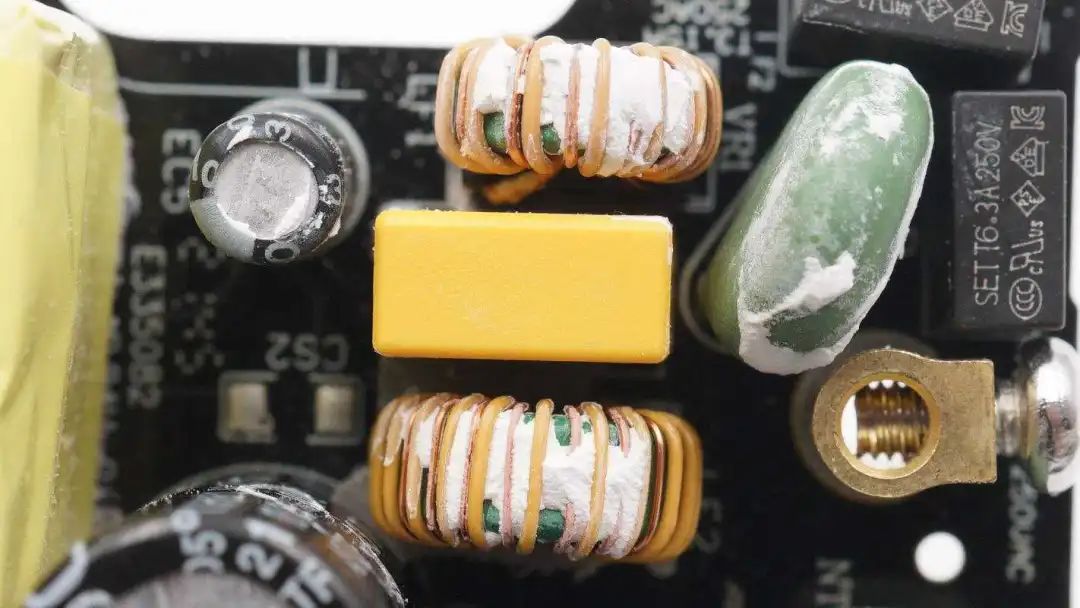

EMI滤波电路特写，由两级共模电感和一颗安规X2电容组成，过滤高频干扰。

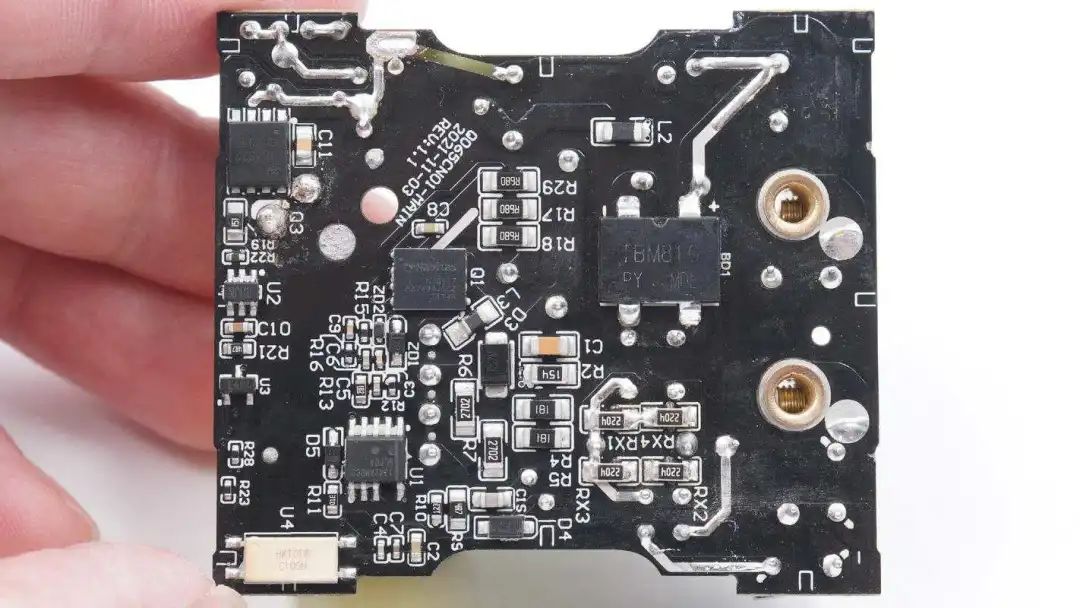

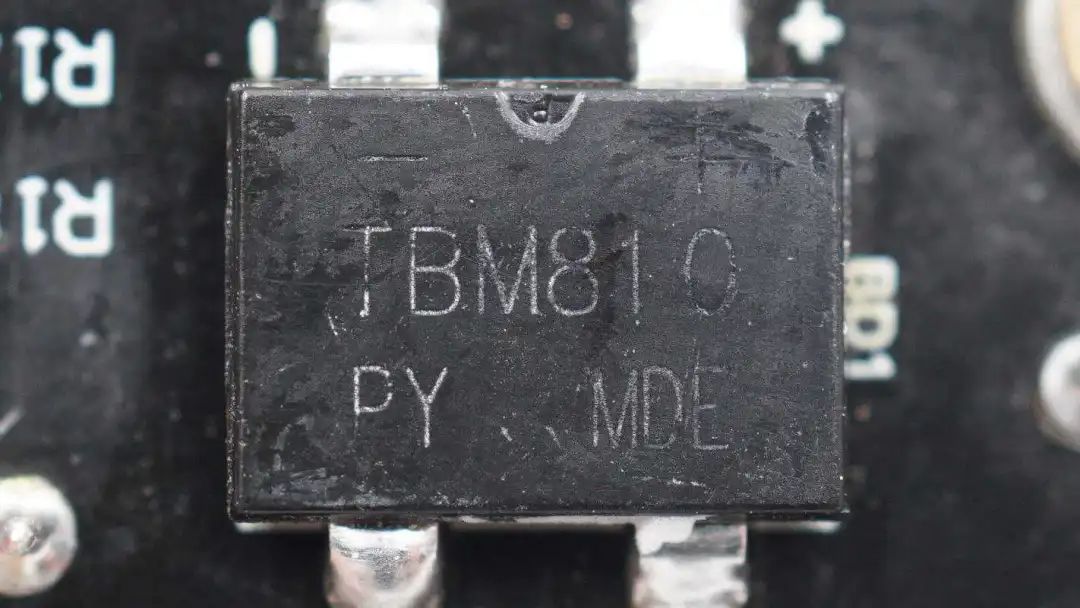

输入端整流桥来自平伟，型号TBM810，是一颗8A 1000V的整流桥，用于将输入的交流电整流成为脉动直流电。

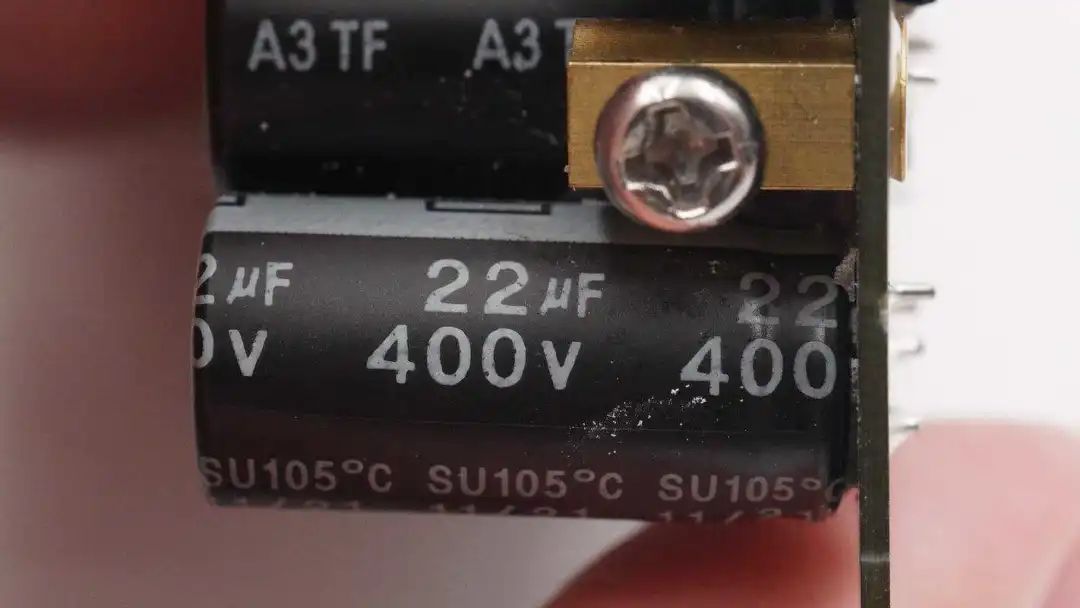

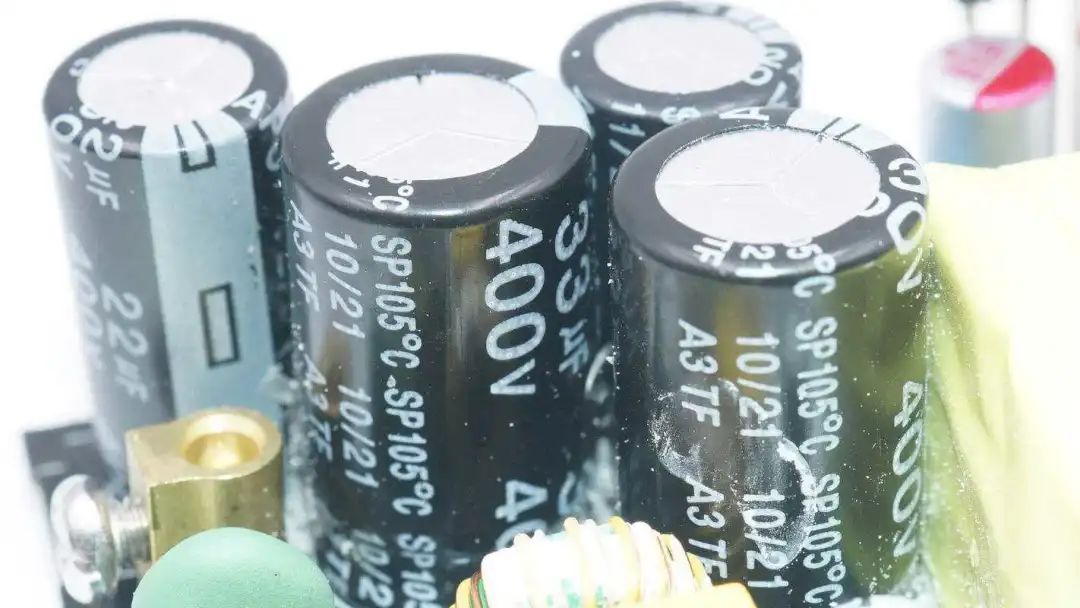

高压滤波电容来自TEAPO智宝，其中两颗规格为22μF 400V。

另外两颗规格为33μF 400V，合计滤波电容容量为110μF。

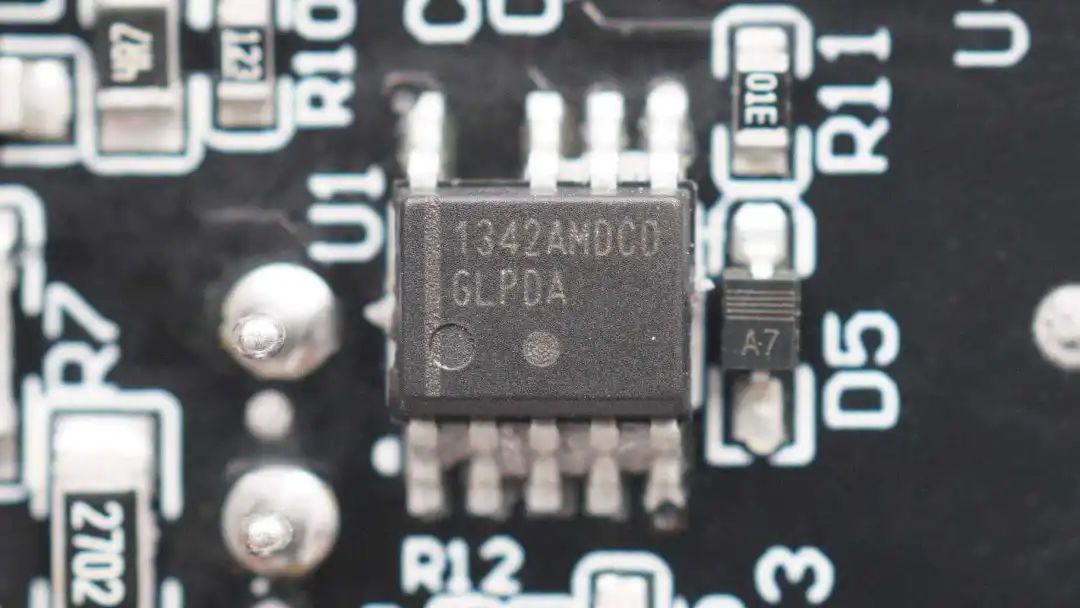

主控芯片采用安森美NCP1342，这是一颗高频反激准谐振初级PWM控制器，内置高压启动，主动X2电容放电、支持宽范围Vcc供电、支持外接热敏电阻进行过热保护和多重完善的保护功能。

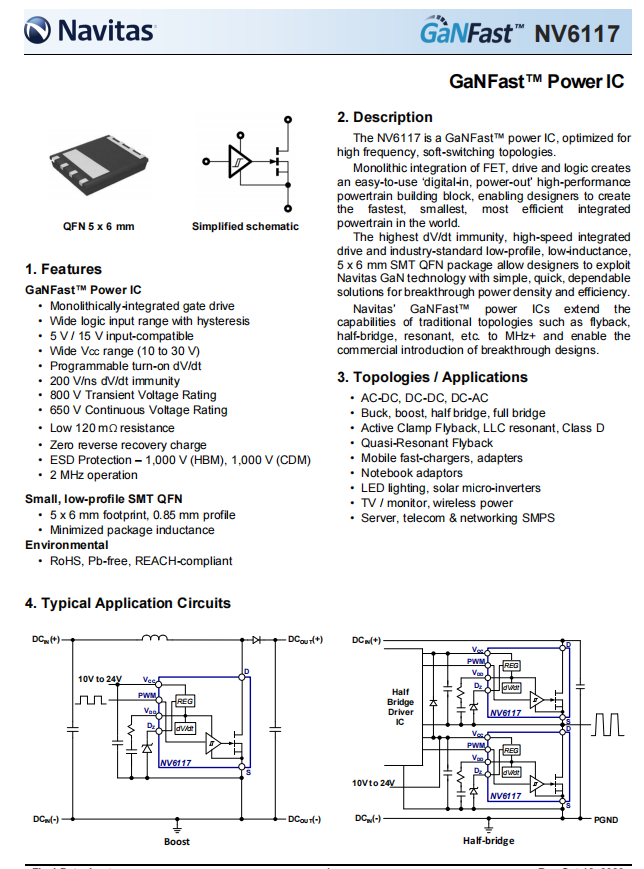

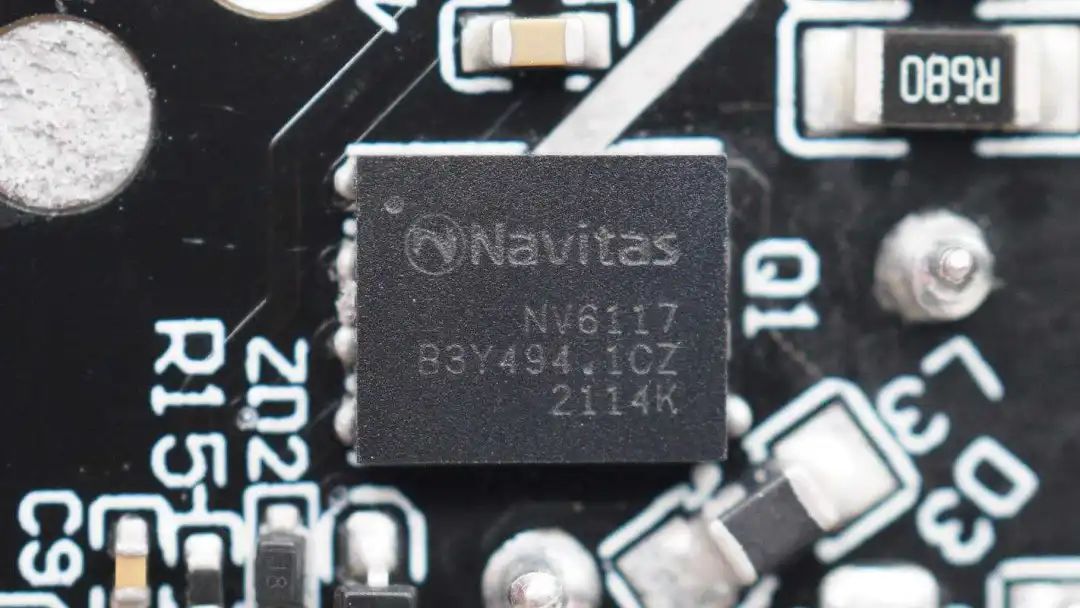

氮化镓功率芯片来自纳微，型号NV6117，该芯片内置驱动器以及复杂的逻辑控制电路，120mΩ导通电阻，耐压650V，支持2MHz开关频率，采用5*6mm QFN封装，节省面积，NV6117内置驱动器，无需外置驱动器，节省PCB空间。

充电头网通过拆解了解到，纳微GaNFast功率芯片此前已被OPPO 50Ｗ饼干氮化镓快充、RAVPOWER 65W 1A1C氮化镓快充充电器、小米65W USB PD 氮化镓充电器、SlimQ 65W氮化镓USB PD快充充电器1A1C、Anker PowerCore Fusion PD超极充、RAVPower 45W GaN PD充电器、倍思65W氮化镓充电器、ROxANNE 66W氮化镓USB PD双口快充充电器等产品采用，获得市场高度认可。

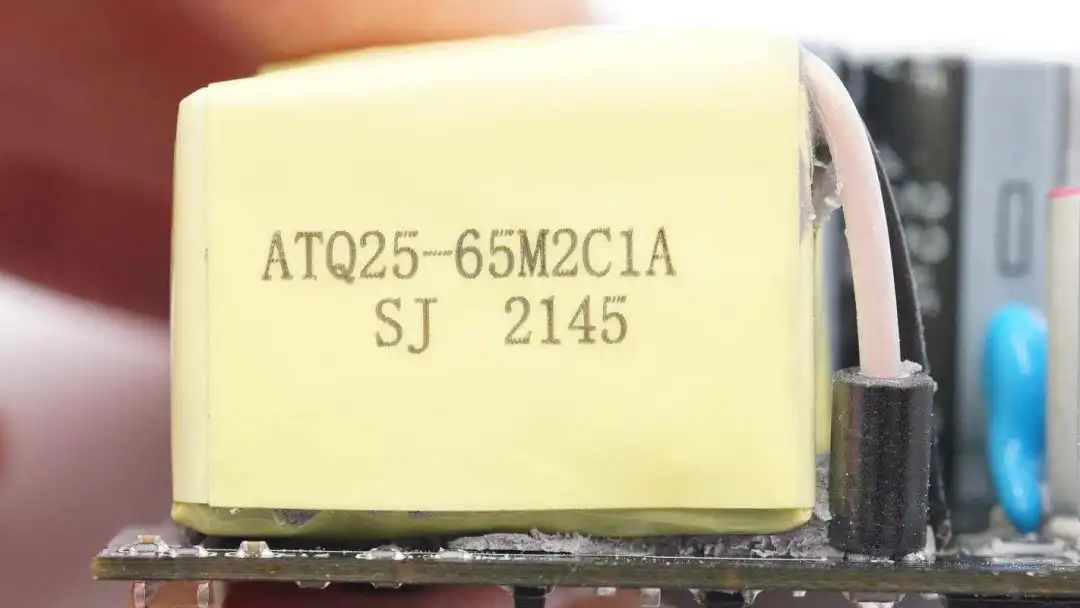

变压器采用ATQ25磁芯，65M2C1A表示应用于这款快充面板。

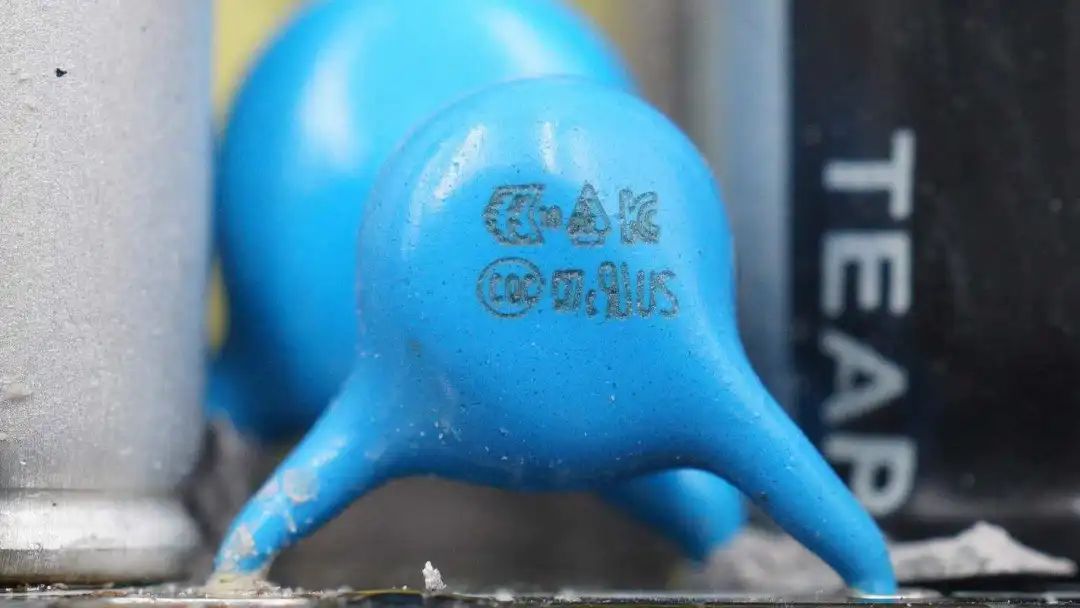

两颗蓝色Y电容特写。

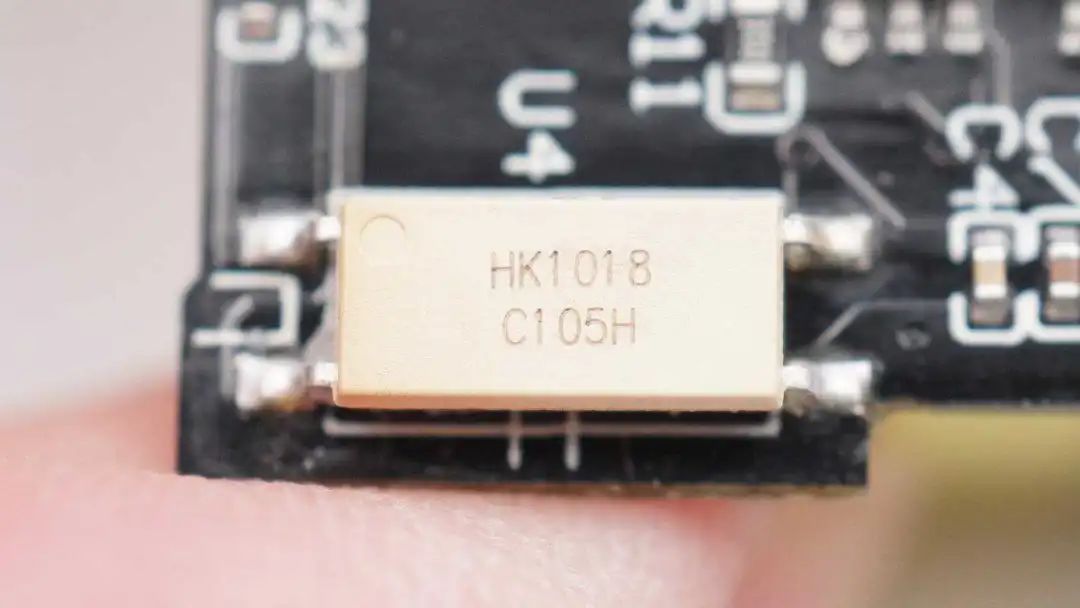

1018光耦用于输出电压反馈。

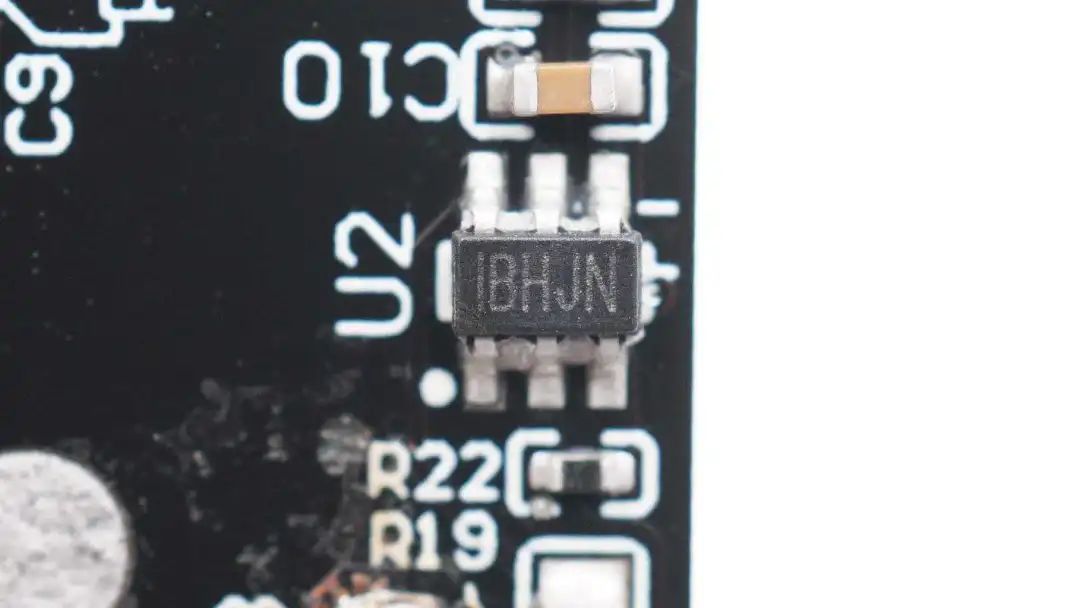

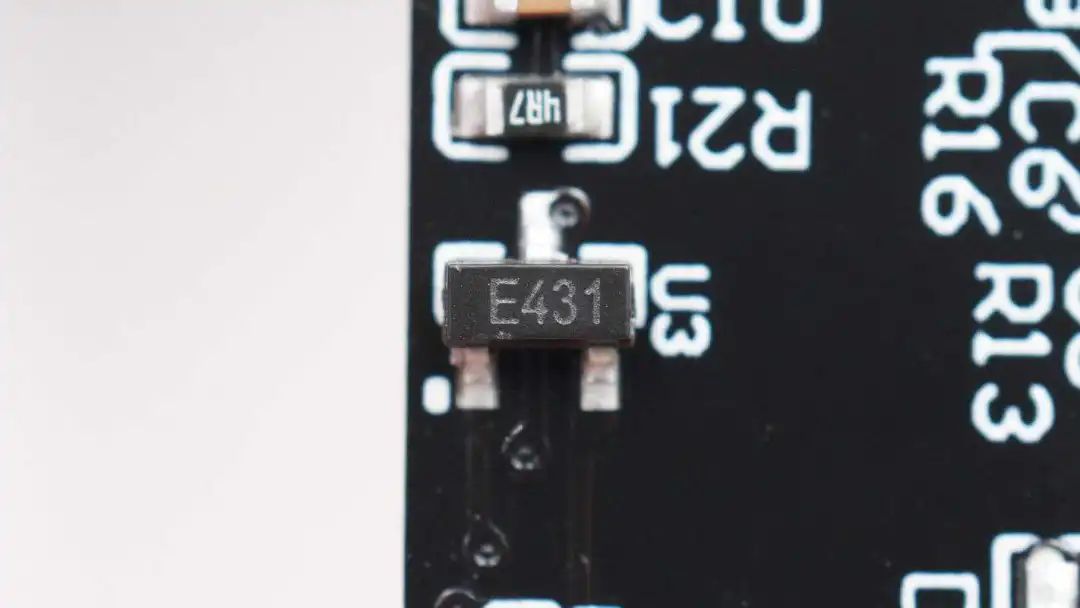

配合光耦进行输出稳压的431电压基准。

同步整流控制器来自MPS，型号MP6908A，最高工作频率为600KHz，支持DCM、CCM、QR、ACF多种工作模式，支持高侧和低侧应用，具备振铃检测防止误开通。

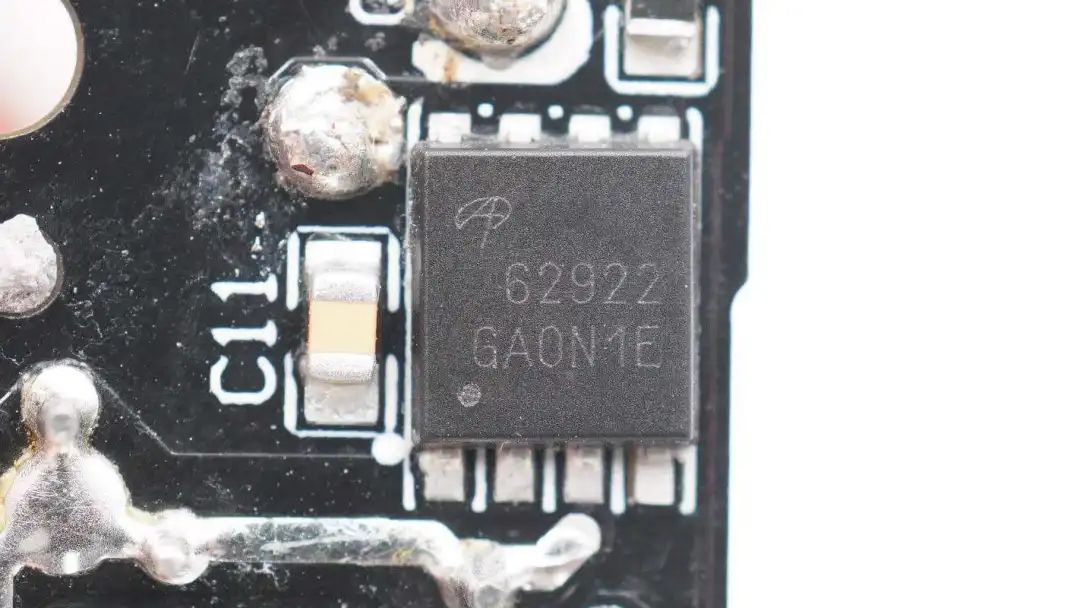

同步整流管来自AOS万代，型号AONS62922，是一颗耐压120V的NMOS，导阻为5.8mΩ，采用DFN5*6封装。

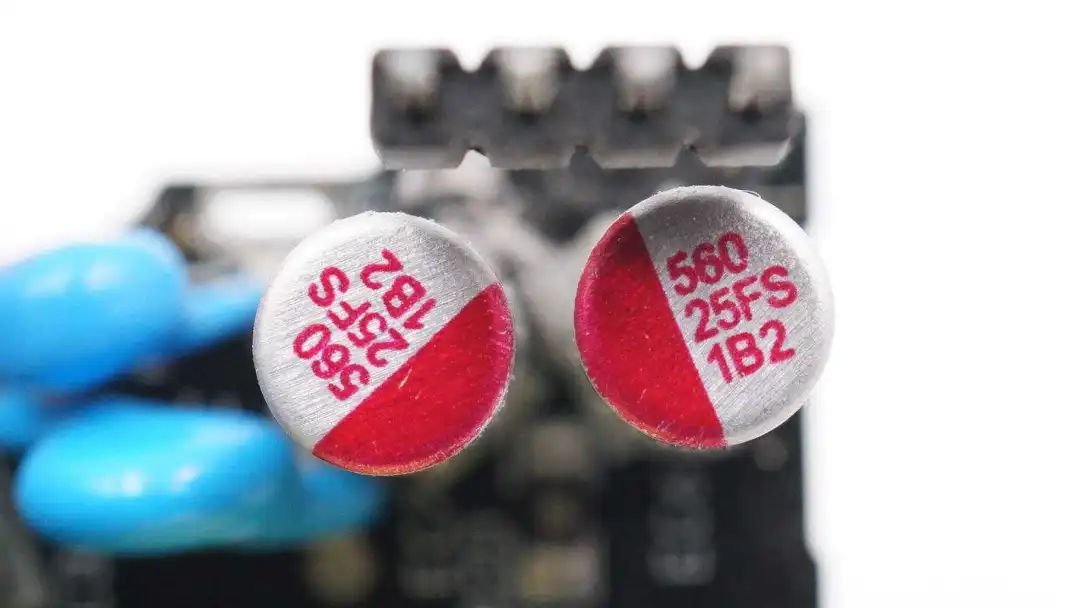

输出滤波固态电容规格为560μF 25V，两颗并联。

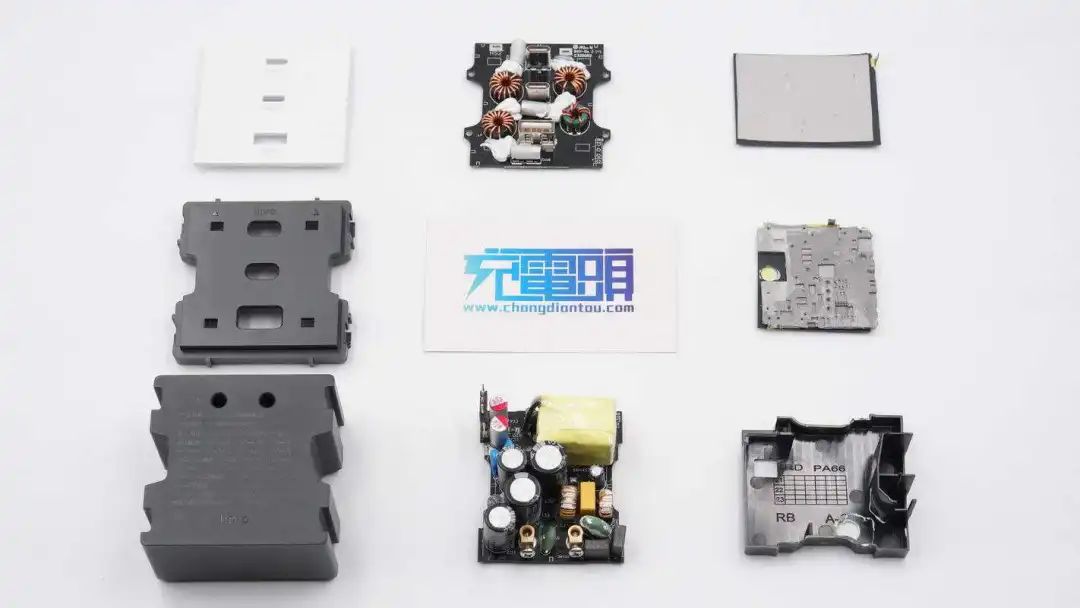

全部拆解一览，来张全家福。

充电头网拆解总结

lipro这款快充面板自带2C1A接口，取代了传统充电器，能够直接插线为手机充电，大大方便了消费者使用。同时氮化镓技术的加持，提升了功率密度，在插座盒有限的空间内部，达成了65W的输出功率，满足笔记本和手机充电需求。

充电头网通过拆解了解到，这款快充面板内部采用两层PCB焊接连接，分别对应降压模块和电源模块。PCB背面粘贴导热垫和散热片，电源模块采用灌封工艺，增强散热能力和耐候性。电源模块采用安森美NCP1342主控搭配纳微NV6117氮化镓功率芯片，MPS MP6908A同步整流控制器和万代同步整流管组成。

降压模块采用三路智融SW3518S搭配同步降压管和降压电感，组成三路独立的降压电路，对应到三个接口都能支持65W输出。快充面板内部布局紧凑，空间得到充分利用，减小了整体体积的同时让充电更加便捷。
